EDB5 - Sonnette de portes Perel - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil EDB5 Perel au format PDF.
| Type de produit | Sonnette de portes sans fil |
| Marque | Perel |
| Modèle | EDB5 |
| Catégorie | Sonnette de portes |
| Indice de protection (bouton) | IP44 |
| Portée maximale | 40 m (à l'air libre) |
| Fréquence de transmission | 433,92 MHz |
| Alimentation sonnette | 2 piles LR6 (1,5 V) |
| Alimentation bouton-poussoir | 1 pile bouton CR2032 (3 V) |
| Nombre de tonalités | 4 mélodies sélectionnables |
| Fonctions spéciales | Code programmable avec fonction CRC |
| Dimensions (sonnette, approx.) | 100 x 70 x 25 mm |
| Dimensions (bouton, approx.) | 70 x 40 x 20 mm |
| Poids total (approx.) | 200 g (avec piles) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; protéger de l’humidité et des températures extrêmes |
| Sécurité | Garder hors de portée des enfants ; ne pas exposer à l’eau (sauf bouton IP44) ; utiliser des piles conformes |
| Pièces détachées | Piles uniquement (LR6 et CR2032) |
| Réparabilité | Non réparable par l’utilisateur ; contacter le service après-vente |
| Garantie | 24 mois (conditions Velleman) |
FOIRE AUX QUESTIONS - EDB5 Perel
Questions des utilisateurs sur EDB5 Perel
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Sonnette de portes au format PDF gratuitement ! Retrouvez votre notice EDB5 - Perel et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EDB5 de la marque Perel.

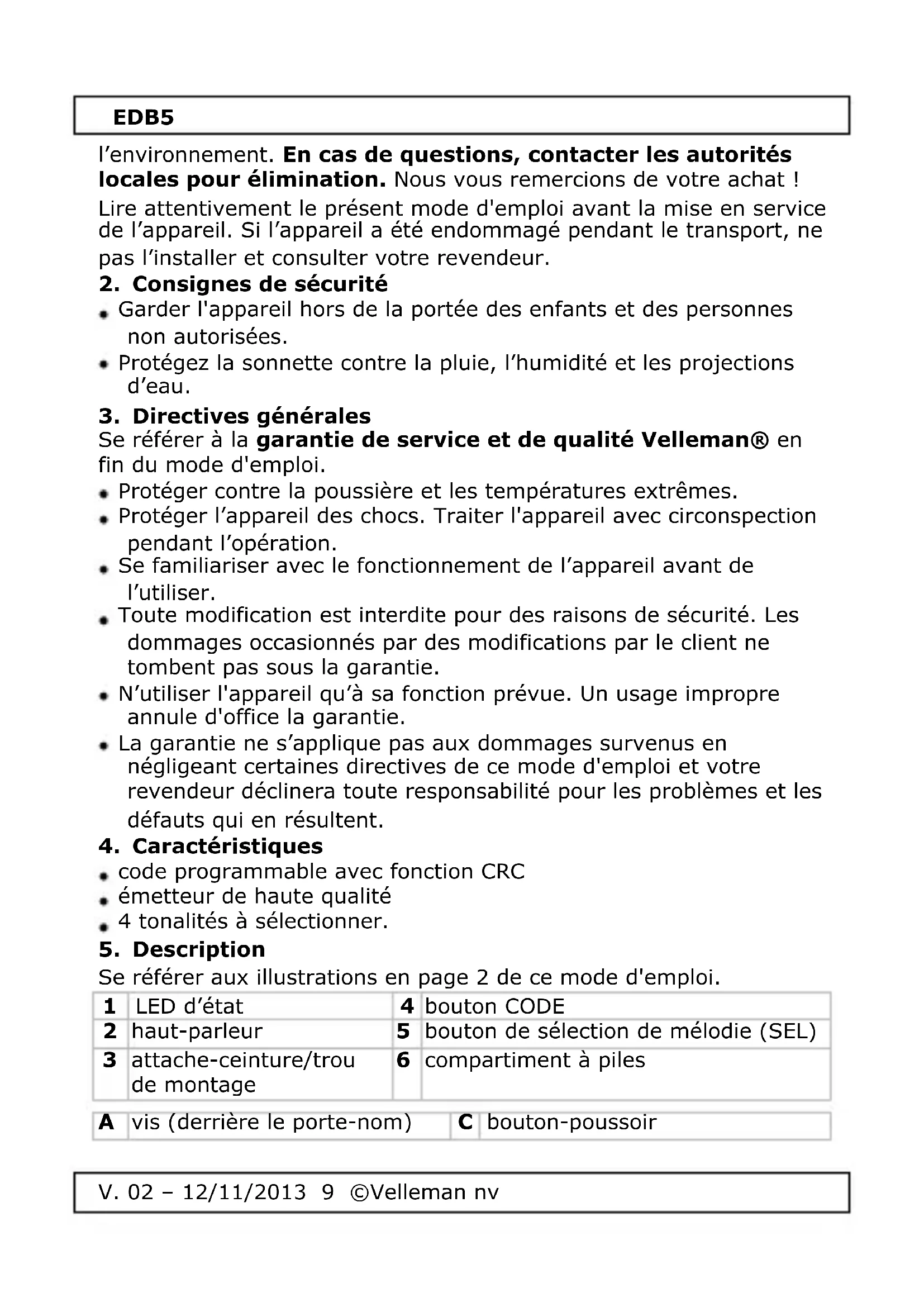

MODE D'EMPLOI EDB5 Perel
Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie
traitera l'appareil en question. Renvoyer cet appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de
EDB5
l'environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat !
Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.
2. Consignes de sécurité
- Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
- Protégez la sonnette contre la pluie, l'humidité et les projections d'eau.
3. Directives générales
Se référer à la garantie de service et de qualité Velleman® en fin du mode d'emploi.
- Protéger contre la poussière et les températures extrêmes.
- Protéger l'appareil des chocs. Traiter l'appareil avec circonspection pendant l'opération.
- Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
- Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
- N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
- La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
4. Caractéristiques
• code programmable avec fonction CRC
• émetteur de haute qualité
• 4 tonalités à sélectionner.
5. Description
Se référer aux illustrations en page 2 de ce mode d'emploi.
| 1 | LED d’état | 4 | bouton CODE |
| 2 | haut-parleur | 5 | bouton de sélection de mélodie (SEL) |
| 3 | attache-ceinture/trou de montage | 6 | compartiment à piles |
A vis (derrière le porte-nom)
C bouton-poussoir
EDB5
B LED d'état
D trous de montage
6. Emploi
- Insérez des piles dans la sonnette et le bouton (voir §8).
- Installer le bouton-poussoir dans un endroit protégé contre les intempéries (IP44).
- Appuyer et maintenir le bouton CODE [4] enfoncé pendant ± 3 secondes jusqu'à ce le DEL d'état [1] clignote. Appuyer sur le bouton-poussoir [C] pour paramétrer le code de transmission dans les 15 secondes.
-
Installer la sonnette à l'intérieur et dans un endroit sec. La sonnette peut être emportée, si désiré.
Remarque : la portée normale sans obstacles est ± 40 m. Des murs, cadres métalliques et certains appareils (p.ex. four à microondes, radios actifs, etc.) réduiront cette portée. -
Appuyer sur le bouton de sélection [5] pour la mélodie désirée (4 options).
7. Problèmes et solutions
- Remplacer les piles dans la sonnette dès que la tonalité s'affaiblit (voir §8).
• L'actionnement du bouton-poussoir ne produit aucune tonalité :
o Vérifiez la distance entre la sonnette et le bouton-poussoir : elle ne peut pas dépasser la portée maximale de 40 m. Rapprocher la sonnette et le bouton-poussoir si nécessaire.
o S'assurer que la sonnette et le bouton-poussoir soient protégés contre des champs magnétiques et qu'ils ne soient pas installés à proximité d'objets métalliques. Dans ce cas, déplacer le bouton-poussoir ou la sonnette à un endroit approprié.
o Remplacer la pile dans le bouton-poussoir (voir §8).
8. Les piles
Sonnette
- Ouvrir le compartiment à piles [6].
- Insérer deux nouvelles piles de 1,5 V type R6 (LR6C) selon les indications de polarité.
- Fermer le compartiment à piles.
Bouton-poussoir
- Ouvrir le boîtier du bouton en enlevant le porte-nom et dévisser la vis [A] située en dessous.
- Insérer une nouvelle pile de 3 V type CR2032.
- Refermer le bouton-poussoir, remettre la vis [A] et la serrer.
V. 02 - 12/11/2013 10 ©Velleman nv
EDB5
Avertissement : Ne jamais perforer les piles et ne pas les jeter au feu (danger d'explosion). Ne jamais recharger des piles alcalines. Se débarrasser des piles en respectant la réglementation locale relative à la protection de l'environnement. Garder les piles hors de la portée des enfants.
9. Spécifications techniques
| indice IP | IP44 (bouton-poussoir) | |
| portée | 40 m (à l'air libre) | |
| fréquence de transmission | 433,92 MHz | |
| alimentation | bouton-poussoir | 1 x pile bouton de 3 V (CR2032) |
| sonnette | 2 x piles (LR6) de 1,5 V | |
N'employer cet appareil qu'avec des accessoires d'origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'information concernant cet article et la dernière version de ce mode d'emploi, visiter notre site web www.perel.eu. Toutes les informations présentées dans ce mode d'emploi peuvent être modifiées sans notification préalable.
© DROITS D'AUTEUR – SA Velleman est l'ayant droit des droits d'auteur pour ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.
MANUAL DEL USUARIO
1. Introducción
We / Wi / Nous / Wir / Nostros / Nos
Velleman NV
Legen Heirweg, 33
Déclarons sous notre propre responsabilité que le produit fini :
Le produit est conforme aux normes suivantes:
Les données techniques sont disponibles et peuvent être obtenues chez :
Garantie de service et de qualité Velleman®
Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.
Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).
Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :
- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ; - si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.
- sont par conséquent exclus :
- tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;
- toute pièce ou accessoire nécessitant remplacement causé par un usage norm comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (listè illimitée) ;
- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;
- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;
- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;
- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;
- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
- touté réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;
- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;
- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;
- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.
La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
