Producttype	Draadloze deurbel
Merk	Perel
Model	EDB5
Categorie	Deurbellen
Beschermingsgraad (knop)	IP44
Maximaal bereik	40 m (in open lucht)
Transmissiefrequentie	433,92 MHz
Voeding deurbel	2 LR6-batterijen (1,5 V)
Voeding drukknop	1 knoopcel CR2032 (3 V)
Aantal melodieën	4 selecteerbare melodieën
Speciale functies	Programmeerbare code met CRC-functie
Afmetingen (deurbel, ca.)	100 x 70 x 25 mm
Afmetingen (knop, ca.)	70 x 40 x 20 mm
Totaalgewicht (ca.)	200 g (met batterijen)
Onderhoud en reiniging	Reinigen met een droge doek; beschermen tegen vocht en extreme temperaturen
Veiligheid	Buiten bereik van kinderen houden; niet blootstellen aan water (behalve IP44-knop); gebruik conforme batterijen
Reserveonderdelen	Alleen batterijen (LR6 en CR2032)
Repareerbaarheid	Niet door gebruiker te repareren; neem contact op met de klantendienst
Garantie	24 maanden (Velleman-voorwaarden)

Veelgestelde vragen - EDB5 Perel

Hoe installeer ik de Perel EDB5 deurbel?

Installeer de drukknop op een plaats beschermd tegen weersinvloeden (IP44). Plaats de deurbel binnenshuis op een droge plaats. Plaats de batterijen in beide onderdelen (zie §8 van de handleiding). Koppel vervolgens de knop door de CODE-knop 3 seconden ingedrukt te houden tot de LED knippert, druk dan binnen 15 seconden op de drukknop om de code te registreren.

Hoe koppel ik de drukknop met de deurbel?

Houd de CODE-knop (4) van de deurbel ongeveer 3 seconden ingedrukt tot de status-LED knippert. Druk binnen 15 seconden op de drukknop (C) om de transmissiecode in te stellen. De deurbel geeft een geluidssignaal om de koppeling te bevestigen.

Wat te doen als de deurbel niet overgaat?

Controleer eerst de afstand tussen de deurbel en de knop (max. 40 m). Verwijder metalen voorwerpen of storingsbronnen (microgolven, radio's). Vervang indien nodig de batterijen: LR6-batterijen in de deurbel, CR2032 in de knop. Let op de polariteit.

Wat is het maximale bereik van de EDB5?

Het normale bereik zonder obstakels is ongeveer 40 m in open lucht. Muren, metalen frames en bepaalde apparaten (microgolven, actieve radio's) kunnen dit bereik verminderen.

Hoe verander ik de melodie van de deurbel?

Druk op de melodiekeuzeknop (SEL, markering 5) om door de 4 beschikbare melodieën te bladeren. Elke druk verandert de ringtone.

Hoe vervang ik de batterijen van de deurbel?

Open het batterijvak (6) aan de achterkant van de deurbel. Plaats twee nieuwe batterijen van het type R6 (LR6C) 1,5 V en let op de polariteit. Sluit het vak.

Hoe vervang ik de batterij van de drukknop?

Verwijder de naamplaat om bij de schroef (A) te komen. Draai de schroef los en open de behuizing. Vervang de batterij door een nieuwe CR2032 3 V. Sluit, draai de schroef vast en plaats de naamplaat terug.

Is de drukknop waterdicht?

Ja, de drukknop heeft beschermingsgraad IP44, wat hem beschermt tegen spatwater. Hij moet echter worden geïnstalleerd op een plaats die beschermd is tegen directe weersinvloeden.

Kan ik de deurbel gebruiken zonder de code te programmeren?

Nee, het programmeren van de code is nodig om de deurbel en de knop te laten communiceren. Volg de koppelingsprocedure beschreven in de handleiding (CODE-knop + drukknop).

Wat te doen als het bereik verminderd is?

Breng de deurbel en de drukknop dichter bij elkaar. Houd ze weg van metalen voorwerpen, metalen frames of elektrische apparaten (microgolven, enz.). Vervang de batterijen als hun lading laag is.

GEBRUIKSAANWIJZING EDB5 Perel

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een

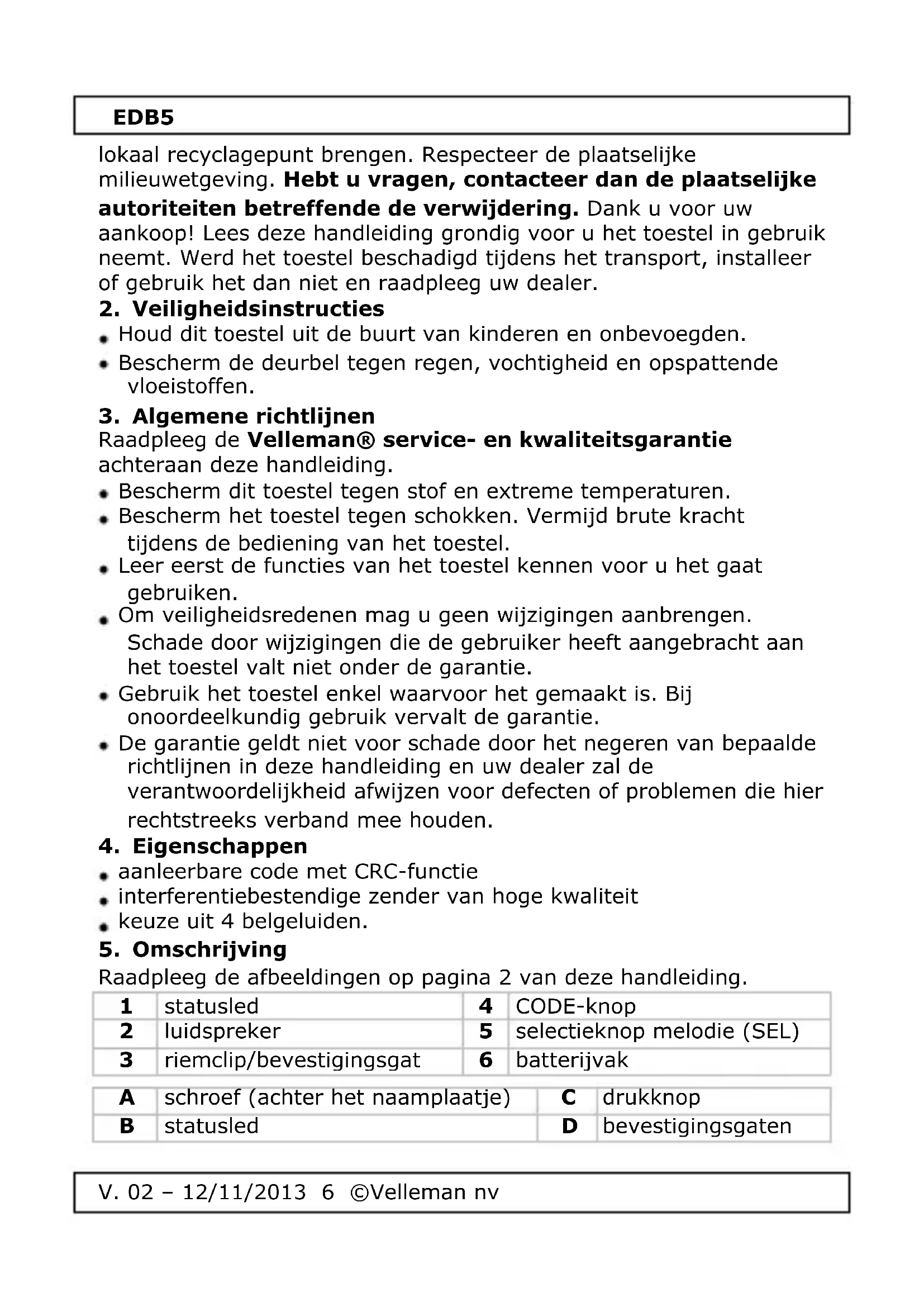

EDB5

lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer of gebruik het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

• Houd dit toestel uit de buurt van kinderen en onbevoegden.
• Bescherm de deurbel tegen regen, vochtigheid en opspattende vloeistoffen.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

• Bescherm dit toestel tegen stof en extreme temperaturen.
• Bescherm het toestel tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.
• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

4. Eigenschappen

• aanleerbare code met CRC-functie
  • interferentiebestendige zender van hoge kwaliteit
• keuze uit 4 belgeluiden.

5. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

1	statusled	4	CODE-knop
2	luidspreker	5	selectieknop melodie (SEL)
3	riemclip/bevestigingsgat	6	batterijvak

A	schroef (achter het naamplaatje)	C	drukknop
B	statusled	D	bevestigingsgaten

EDB5

6. Gebruik

1. Plaats de batterijen in de deurbel en deurbelknop (zie §8).
2. Kies een installatieplaats waar de deurbelknop beschermd is tegen strenge weersomstandigheden (IP44).
3. Houdt de CODE-knop [4] ingedrukt gedurende ± 3 seconden totdat de statusled [1] begint te knipperen. Druk op de deurbelknop [C] binnen de 15 seconden om de transmissiecode in te stellen.
4. Bevestig de deurbel op een droge plaats binnenshuis. U kunt de bel ook meegedragen worden indien gewenst.
   Opmerking: het normale bereik zonder hindernissen is ± 40 m. Muren, metalen frames en een aantal toestellen (bijv. werkende microgolfovens, radio's, enz.) zullen dit bereik doen afnemen.
5. Druk op de selectieknop [5] om de gewenste melodie te selecteren (4 opties).

7. Problemen en oplossingen

- Vervang de batterijen in de deurbel van zodra het geluidsignaal verzwakt (zie §8).

- Indien u geen melodie hoort:

○ Zorg ervoor dat de deurbel en de drukknop binnen het maximale bereik van 40 m van elkaar zijn verwijderd. Breng deurbel en drukknop dichter bij elkaar indien nodig.
- Controleer of de deurbel en drukknop omringd zijn door metaal of onderhevig aan magnetische velden. Kies een andere installatieplaats voor de deurbel en/of de drukknop indien nodig.
○ Vervang de batterij in de drukknop (zie §8).

8. Batterijen

Deurbel

1. Open het batterijvak [6].
2. Plaats twee nieuwe AA-batterijen van 1,5 V (LR6C) volgens de polariteitaanduidingen.
3. Sluit het batterijvak.

Deurbeldrukknop

1. Open de drukknop door het naamplaatje te verwijderen en de schroef [A] eronder los te draaien.
2. Plaats een nieuwe 3 V-batterij type CR2032.
3. Sluit de drukknop, plaats de schroef [A] en draai opnieuw vast.

EDB5

Waarschuwing: U mag batterijen nooit doorboren of in het vuur gooien (explosiegevaar). Herlaad geen alkalinebatterijen. Gooi batterijen weg volgens de

plaatselijke milieuwetgeving. Houd batterijen uit het bereik van kinderen.

9. Technische specificaties

IP-norm	IP44 (deurbelknop)
werkbereik	40 m (open ruimte)
zendfrequentievoeding	433,92 MHz
	deurbelknop	1 x 3 V knoopcel (CR2032)
	deurbel	2 x 1,5 V AA batterij

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.perel.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT – Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

9890 Gavere (België)

Verklaren op eigen verantwoordelijkheid dat het afgewerkte product :

Het product voldoet aan de voigende normen:

Technische gegevens zijn beschikbaar en kunnen worden aangevraagd bij :

9890 Gavere (België)

Place and date of issue / Plaats en datum van uitgifte / Place et date d'émission / Ort und Datum der Ausstellung / Lugar y fecha de emisión / Local e data de emissão:

Gavere, 30/03/2012

Authorised signatory for the company / Bevoegde ondertekenaar voor de firma / Signataire autorisé(e) de la société / Bevollmächtigte Person / Responsable de la empresa / Responsável da empresa:

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een

beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

• alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.
• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.
• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.
• Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.
• Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
