BEDIENUNGSANLEITUNG EDB5 Perel

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten

Batterien müssen von einer spezialisierten Firma zwecks Recycling

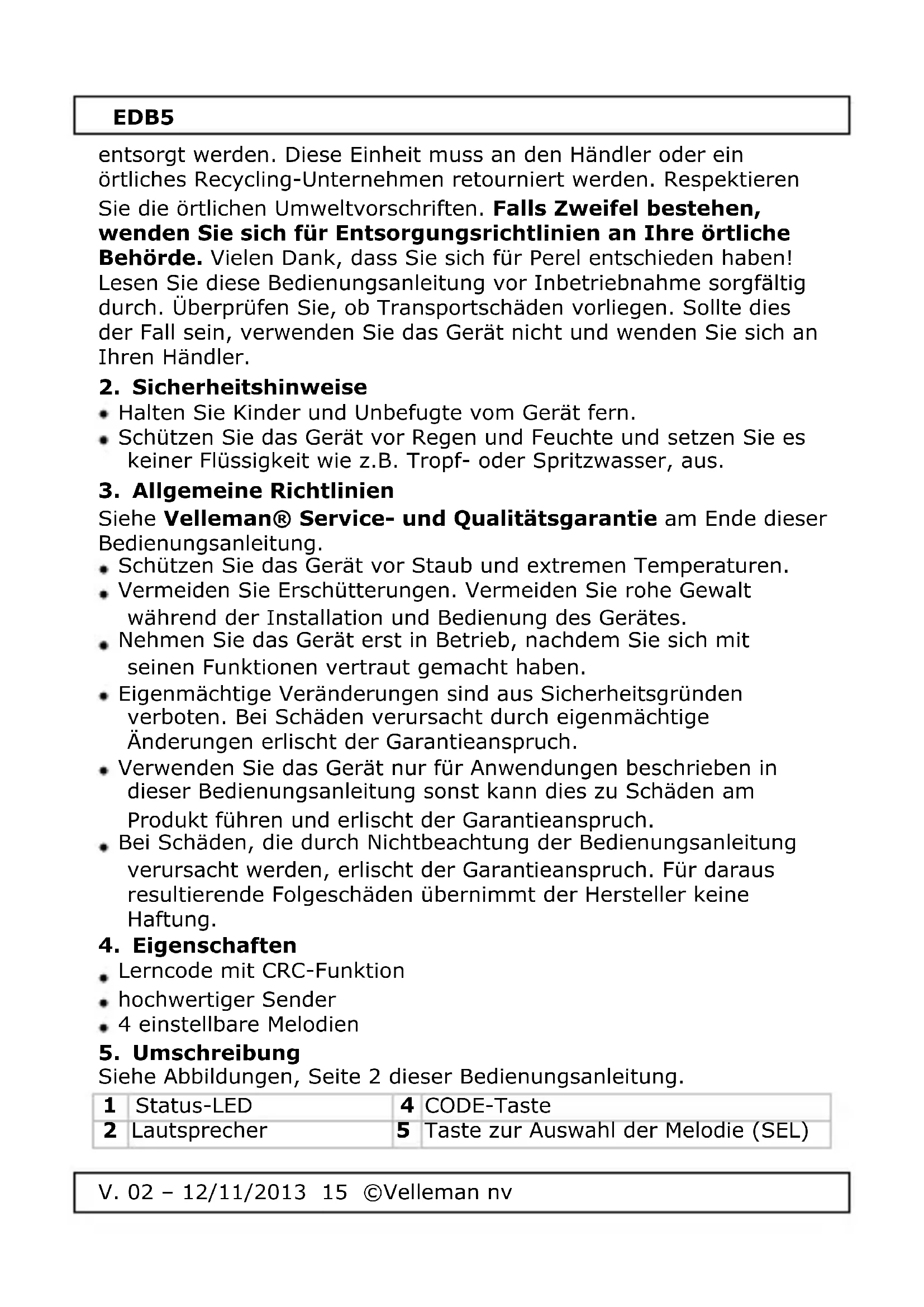

EDB5

entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

• Halten Sie Kinder und Unbefugte vom Gerät fern.
• Schützen Sie das Gerät vor Regen und Feuchte und setzen Sie es keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

- Schützen Sie das Gerät vor Staub und extremen Temperaturen.

- Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.

- Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.

- Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

- Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.

- Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

4. Eigenschaften

• Lerncode mit CRC-Funktion
- hochwertiger Sender
• 4 einstellbare Melodien

5. Umschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Status-LED	4	CODE-Taste
2	Lautsprecher	5	Taste zur Auswahl der Melodie (SEL)

EDB5

3 Gürtelclip/Montageloch 6 Batteriefach

A	Schraube (hinter dem Namensschild)	C	Druckknopf
B	Status-LED	D	Montagelöcher

6. Anwendung

1. Beachten Sie, dass die Batterien sich im Sender und Empfänger befinden (siehe §8).

2. Installieren Sie den Klingeltaster an einem Ort, wo er keinen harten Witterungsbedingungen ausgesetzt wird (IP44).

3. Drücken Sie und halten Sie die CODE-Taste [4] ± 3 Sekunden gedrückt bis die Status-LED [1] blinkt. Drücken Sie den Druckknopf [C] innerhalb von 15 Sekunden um den Code einzustellen.

4. Installieren Sie die Türglocke an einem trockenen Ort im Innenbereich. Die Türglocke kann auch transportiert werden.

Bemerkung: Die normale Reichweite ohne Hindernisse ist ± 40 m. Mauern, Metallstrukturen und einige Geräte (z.B. funktionierende Mikrowellen, Radios, usw.) verringert die Reichweite.

1. Drücken Sie die Taste zur Auswahl der Melodie [5] um die gewünschte Melodie auszuwählen (4 verschiedene Melodien).

7. Problemlösungen

- Ersetzen Sie die Batterien der Türklingel wenn den Schallpegel abnimmt (siehe §8).

- Wenn keine Melodie ertönt:

- Beachten Sie, dass die Türklingel und der Druckknopf innerhalb des max. Bereichs von 40 m voneinander entfernt sind. Bringen Sie die Türklingel und den Druckknopf näher wenn nötig.

- Überprüfen Sie, ob sich die Türklingel und der Druckknopf nicht in der Nähe von Metall oder einem Magnetfeld befinden. Wählen Sie einen anderen Installationsort für die Türklingel und/oder der Druckknopf aus wenn nötig.

- Ersetzen Sie die Batterie des Druckknopfs (siehe §8).

8. Die Batterien

Türklingel

1. Öffnen Sie das Batteriefach [6].

2. Legen Sie zwei neue AA-Batterien von 1,5 V (LR6C) ein. Beachten Sie die Polarität!

3. Schließen Sie das Batteriefach.

V. 02 - 12/11/2013 16 ©Velleman nv

EDB5

Türklingeldruckknopf

1. Öffnen Sie den Klingeltaster, indem Sie das Namensschild entfernen, und lockern Sie die Schraube [A] (unter dem Namensschild).
2. Legen Sie eine neue 3 V-Batterie, Typ CR2032, ein.
3. Schließen Sie den Klingeltaster und schrauben Sie die Schraube [A] wieder fest.

Warnung: Durchbohren Sie nie die Batterien und werfen Sie diese nicht ins Feuer (Explosionsgefahr). Laden Sie keine nicht-wiederaufladbare Batterien (Alkali). Respektieren Sie die örtlichen Umweltvorschriften beim Entsorgen der Batterien. Halten Sie die Batterien von Kindern fern.

9. Technische Daten

IP-Schutzart	IP44 (Klingeltaster)
Bereich	40 m (im Freien)
Sendefrequenz	433,92 MHz
Stromversorgung	Druckknöpf	1 x 3V-Knopfzelle (CR2032)
	Türklingel	2 x 1,5 V AA-Batterie

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT – Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

MANUAL DO UTILIZADOR

1. Introdução

Erklären voll verantwortlich dass nachfolgendes Produkt:

Das Produkt entspricht den folgenden Normen:

Die technische Dokumentation zu den oben gennanten Produkten wird geführt bei:

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.
• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
• Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
