EDB5 - Timbres de puertas Perel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Timbre de puerta inalámbrico
Marca	Perel
Modelo	EDB5
Categoría	Timbre de puerta
Índice de protección (botón)	IP44
Alcance máximo	40 m (al aire libre)
Frecuencia de transmisión	433,92 MHz
Alimentación timbre	2 pilas LR6 (1,5 V)
Alimentación botón pulsador	1 pila botón CR2032 (3 V)
Número de tonos	4 melodías seleccionables
Funciones especiales	Código programable con función CRC
Dimensiones (timbre, aprox.)	100 x 70 x 25 mm
Dimensiones (botón, aprox.)	70 x 40 x 20 mm
Peso total (aprox.)	200 g (con pilas)
Mantenimiento y limpieza	Limpiar con un paño seco; proteger de la humedad y temperaturas extremas
Seguridad	Mantener fuera del alcance de los niños; no exponer al agua (excepto botón IP44); usar pilas adecuadas
Piezas de repuesto	Pilas únicamente (LR6 y CR2032)
Reparabilidad	No reparable por el usuario; contactar al servicio posventa
Garantía	24 meses (condiciones Velleman)

Preguntas frecuentes - EDB5 Perel

¿Cómo instalar el timbre Perel EDB5?

Instale el botón pulsador en un lugar protegido de las inclemencias del tiempo (IP44). Coloque el timbre en el interior en un lugar seco. Inserte las pilas en ambos elementos (ver §8 del manual). Luego, empareje el botón manteniendo presionado el botón CODE durante 3 segundos hasta que el LED parpadee, luego presione el botón pulsador dentro de los 15 segundos para registrar el código.

¿Cómo emparejar el botón pulsador con el timbre?

Mantenga presionado el botón CODE (4) del timbre durante aproximadamente 3 segundos hasta que el LED de estado parpadee. Dentro de los 15 segundos, presione el botón pulsador (C) para configurar el código de transmisión. El timbre emitirá una señal sonora para confirmar el emparejamiento.

¿Qué hacer si el timbre no suena?

Primero verifique la distancia entre el timbre y el botón (máx. 40 m). Aleje objetos metálicos o fuentes de interferencias (microondas, radios). Reemplace las pilas si es necesario: pilas LR6 en el timbre, CR2032 en el botón. Respete las polaridades.

¿Cuál es el alcance máximo del EDB5?

El alcance normal sin obstáculos es de aproximadamente 40 m al aire libre. Las paredes, marcos metálicos y algunos aparatos (microondas, radios activas) pueden reducir este alcance.

¿Cómo cambiar la melodía del timbre?

Presione el botón de selección de melodía (SEL, referencia 5) para recorrer los 4 tonos disponibles. Cada pulsación cambia el timbre.

¿Cómo reemplazar las pilas del timbre?

Abra el compartimento de pilas (6) ubicado en la parte trasera del timbre. Inserte dos pilas nuevas de tipo R6 (LR6C) 1,5 V respetando las polaridades. Cierre el compartimento.

¿Cómo reemplazar la pila del botón pulsador?

Retire el portanombre para acceder al tornillo (A). Desenrosque y abra la carcasa. Reemplace la pila por una CR2032 3 V nueva. Cierre, atornille y vuelva a colocar el portanombre.

¿El botón pulsador es resistente al agua?

Sí, el botón pulsador tiene un índice de protección IP44, que lo protege contra salpicaduras de agua. Sin embargo, debe instalarse en un lugar protegido de las inclemencias directas.

¿Puedo usar el timbre sin programar el código?

No, la programación del código es necesaria para que el timbre y el botón se comuniquen. Siga el procedimiento de emparejamiento descrito en el manual (botón CODE + botón pulsador).

¿Qué hacer si el alcance es reducido?

Acérque el timbre y el botón pulsador. Aléjelos de objetos metálicos, marcos metálicos o aparatos eléctricos (microondas, etc.). Reemplace las pilas si su carga es baja.

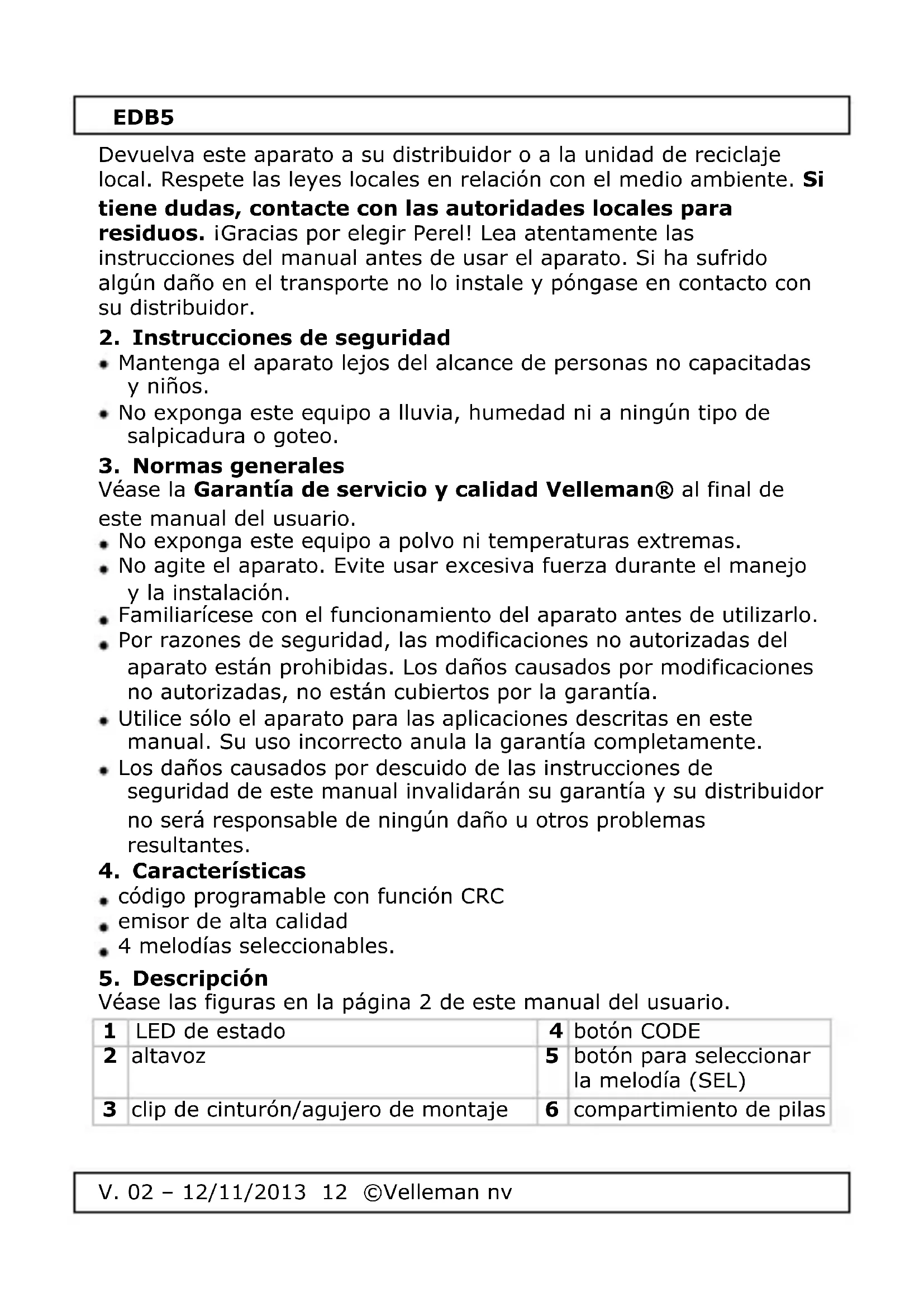

MANUAL DE USUARIO EDB5 Perel

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje.

EDB5

Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente. Si

tiene dudas, contacte con las autoridades locales para

residuos. ¡Gracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

• Mantenga el aparato lejos del alcance de personas no capacitadas y niños.
• No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

• No exponga este equipo a polvo ni temperaturas extremas.
• No agite el aparato. Evite usar excesiva fuerza durante el manejo y la instalación.
• Familiarícese con el funcionamiento del aparato antes de utilizarlo.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

4. Características

• código programable con función CRC
  • emisor de alta calidad
  • 4 melodías seleccionables.

5. Descripción

Véase las figuras en la página 2 de este manual del usuario.

1	LED de estado	4	botón CODE
2	altavoz	5	botón para seleccionar la melodía (SEL)
3	clip de cinturón/agujero de montaje	6	compartimiento de pilas

EDB5

A	tornillo (detrás de la etiqueta con el nombre)	C	botón
B	LED de estado	D	agujeros de montaje

6. Uso

1. Asegúrese de que el timbre y el botón de timbre incluyan pilas (véase §8).

2. Instale el pulsador en un lugar donde el pulsador no esté expuesto a severas condiciones climáticas (IP44).

3. Pulse el botón CODE [4] y manténgalo pulsado durante ± 3 segundos hasta que el LED de estado [1] parpadee. Dentro de los 15 segundos, pulse el botón [C] para introducir el código.

4. Instale el timbre en un lugar seco (sólo para el uso en interiores). También es posible transportarlo.

Observación: el alcance normal sin obstáculos es de ± 40 m. Paredes, estructuras metálicas y algunos aparatos (p.ej. microondas, radio, etc.) pueden causar una reducción de la transmisión y afectar a la distancia.

1. Pulse el botón para seleccionar la melodía [5] para seleccionar la melodía (4 melodías diferentes).

7. Solución de problemas

- Reemplace las pilas del timbre en cuanto la intensidad sonora disminuya (véase §8).

• Al pulsar un pulsador no se produce ningún tono:

- Controle la distancia entre el timbre y los pulsadores: no puede sobrepasar el alcance máx. de 40 m. Acercar timbre y pulsador si es necesario. - Asegúrese de que el timbre y los dos pulsadores estén protegidos contra los campos magnéticos y no estén instalados cerca de objetos metálicos. Si es necesario, mover el pulsador o el timbre a un lugar adecuado.

o Reemplace la pila del pulsador (véase §8).

8. Las pilas

Timbre

1. Abra el compartimiento de pilas [6].
2. Introduzca dos nuevas pilas AA de 1,5 V (LR6C). iControle la polaridad!
3. Vuelva a cerrar el compartimiento de pilas.

Pulsador

1. Abra la caja del pulsador al quitar la etiqueta y desatornille el

V. 02 - 12/11/2013 13 ©Velleman nv

EDB5

tornillo [A] que se encuentra detrás de la etiqueta.

1. Introduzca una nueva pila de 3 V, tipo CR2032.
2. Vuelva a cerrar el pulsador y atornillo el tornillo [A].

Advertencia: Nunca perfore las pilas y no las eche al fuego (peligro de explosión). Nunca recargue pilas no recargables (alcalinas). Respete las leyes locales en relación con el medio ambiente al tirar las pilas. Mantenga las pilas lejos del alcance de niños.

9. Especificaciones

grado de protección IP	IP44 (pulsador)
alcance	40 m (al aire libre)
frecuencia de transmisión	433,92 MHz
alimentación	pulsador	1 x botón de pila (CR2032)
	timbre	2 x pila AA de 1,5 V

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.perel.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR – Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.

BEDIENUNGSANLEITUNG

1. Einführung

Declaramos bajo nuestra sola responsabilidad que el producto mencionado a continuación:

Es conforme a las siguientes normas:

Está conforme a normas a seguir indicadas:

EN 300 220-2 V2.1.2

EN 301 489-01 V1.8.1

EN 301 489-03 V1.4.1

Los datos técnicos están disponibles y pueden ser solicitados a:

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original; - Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias; - partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada); - defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.; - defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante; - daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional); - daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

• daños causados por una protección insuficiente al transportar el aparato.
• daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;
• se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
