Tipo de producto	Timbre de puertas inalámbrico
Marca	Perel
Modelo	EDM1
Frecuencia	433,95 MHz
Alcance	150 m (campo libre)
Número de melodías	32
Índice de protección (emisor)	IP44
Alimentación del emisor	1 pila CR2032 (incluida)
Alimentación del receptor	3 pilas AA 1,5 V (no incluidas)
Funciones principales	Emparejamiento automático, ajuste de volumen, selección de melodía
Instalación	Fijación mural, perforación requerida, tacos y tornillos incluidos
Instrucciones de seguridad	No exponer a la humedad, mantener fuera del alcance de los niños
Mantenimiento	Retirar las pilas en caso de no uso prolongado, limpiar con un paño seco
Piezas de repuesto disponibles	Pilas CR2032 para emisor, pilas AA para receptor
Garantía	24 meses (público general), condiciones según manual
Información general	Cumple con la directiva 2014/53/UE, reciclaje según normativa local

Preguntas frecuentes - EDM1 Perel

¿Cómo instalar el timbre EDM1?

Abra la carcasa del emisor, use la placa trasera como plantilla, perfore los agujeros, inserte los tacos, fije la placa trasera con los tornillos, luego encaje la placa frontal. Enchufe el receptor a la red eléctrica y fíjelo a la pared con un gancho o un clavo.

¿Cuál es el alcance del timbre Perel EDM1?

El alcance es de 150 metros en campo libre. Las paredes y obstáculos (PVC, metal) pueden reducir el alcance.

¿Cómo emparejar el emisor y el receptor?

Mantenga presionado el botón del receptor durante 5 segundos hasta escuchar una doble señal sonora. Luego, presione el botón del emisor. Una señal sonora confirma el emparejamiento exitoso.

¿Qué pilas usar para el emisor y el receptor?

El emisor usa una pila CR2032 (incluida). El receptor usa 3 pilas AA 1,5 V (no incluidas). Respete la polaridad.

¿Cómo cambiar la melodía del timbre?

Use el selector de melodía (marca 4 en el manual) para elegir entre 32 melodías.

¿Es el timbre resistente al agua?

El emisor tiene un índice de protección IP44, que lo protege contra salpicaduras de agua. El receptor está diseñado solo para uso interior.

¿Cómo ajustar el volumen del timbre?

Gire el ajuste de volumen (marca 3) en el receptor para ajustar el nivel de sonido.

¿Qué hacer si el timbre no funciona?

Verifique las pilas (emisor y receptor), asegúrese de que el emparejamiento sea correcto y pruebe el alcance. Consulte el manual para averías comunes.

¿Puedo usar el timbre en el exterior?

El emisor se puede instalar en el exterior gracias a su índice IP44. El receptor debe permanecer en el interior, protegido de la humedad.

¿Cuál es la garantía del timbre Perel EDM1?

La garantía es de 24 meses para productos de consumo general, contra defectos de fabricación o materiales, a partir de la fecha de compra. Consulte el manual para las condiciones.

MANUAL DE USUARIO EDM1 Perel

Declaración de conformidad RED

Por la presente, Velleman Group nv declara que el tipo de equipo radioeléctrico [EDM1] + [EDMTW] + [EDMTWR] es conforme con la Directiva 2014/53/EU.

El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.velleman.eu.

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente

concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en

relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

EDM1/EDMTW/EDMTWR

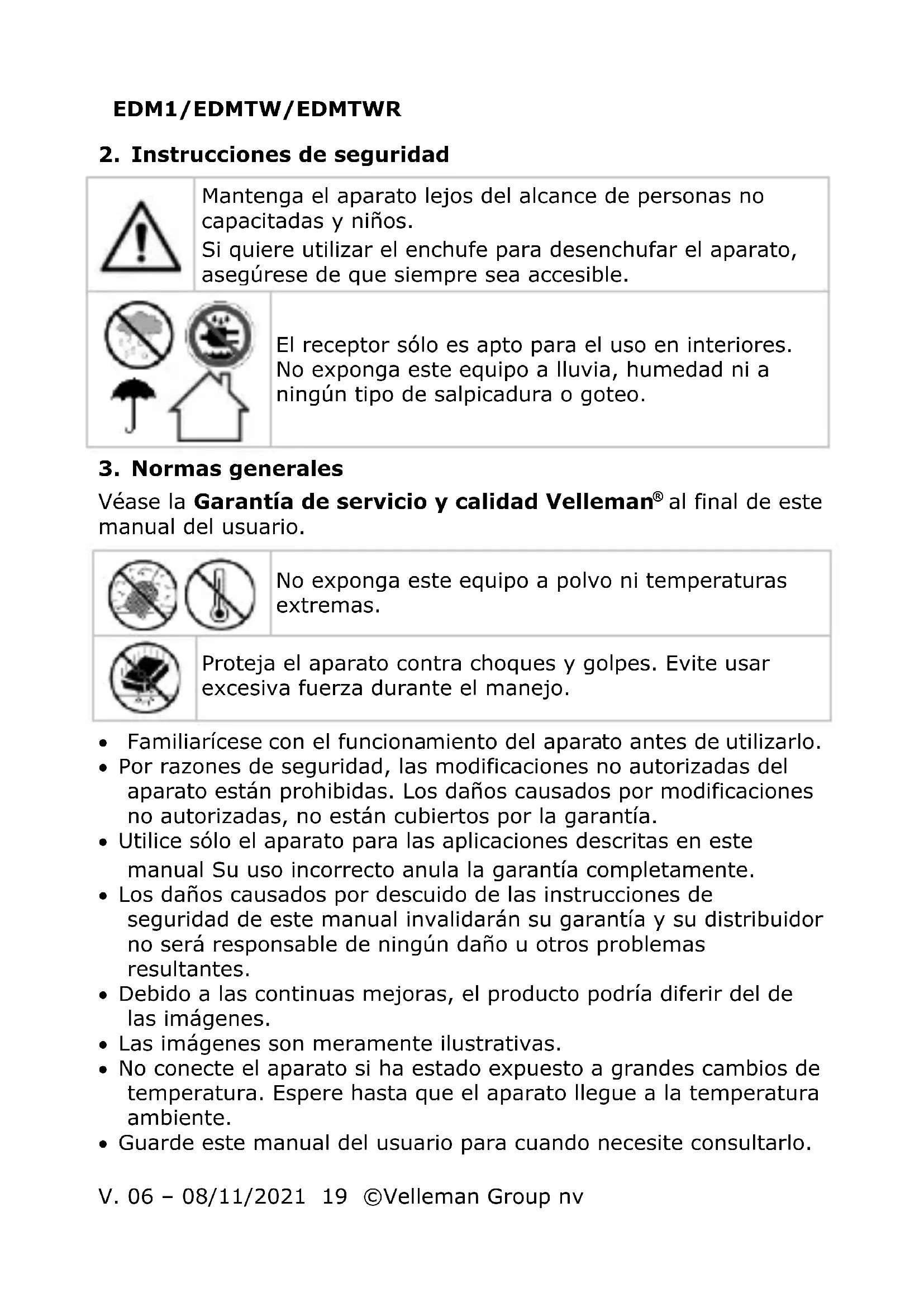

2. Instrucciones de seguridad

Mantenga el aparato lejos del alcance de personas no capacitadas y niños.

Si quiere utilizar el enchufe para desenchufar el aparato, asegúrese de que siempre sea accesible.

El receptor sólo es apto para el uso en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

No exponga este equipo a polvo ni temperaturas extremas.

Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante el manejo.

• Familiarícese con el funcionamiento del aparato antes de utilizarlo.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Debido a las continuas mejoras, el producto podría diferir del de las imágenes.
• Las imágenes son meramente ilustrativas.
• No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente.
• Guarde este manual del usuario para cuando necesite consultarlo.

EDM1/EDMTW/EDMTWR

4. La pila

Véase las figuras en la página 2 de este manual del usuario.

Emisor

1. Abra el emisor. Utilice un destornillador con punta plana.
2. Introduzca una pila CR2032. Respete la polaridad.
3. Vuelva a cerrar el compartimiento de pilas. Siga con la instalación.

Receptor

1. Abra el receptor.
2. Introduzca 3 x pila AA de 1.5 V. Respete la polaridad.
3. Vuelva a cerrar el compartimiento de pilas. Siga con la instalación.

Observación: Quite las pilas si no va a utilizar el emisor y el receptor durante un largo período de tiempo.

ADVERTENCIA:

Riesgo de explosión al reemplazar la pila de manera incorrecta. Reemplace la pila por una del mismo tipo. No exponga las pilas (pack o pilas que quiere instalar) a temperaturas extremas (luz del sol directa, fuego, etc.) Nunca perfore las pilas y no las eche al fuego (peligro de explosión). Nunca recargue pilas no recargables (alcalinas). Respete las leyes locales en relación con el medio ambiente al tirar las pilas. Mantenga las pilas lejos del alcance de niños.

5. Instalación

Pruebe el alcance entre el receptor y el emisor. El alcance es de 150 m al aire libre, pero paredes y otros obstáculos (p.ej. marcos de PVC o metal) pueden disminuirlo.

Véase las figuras en la página 2 de este manual del usuario.

EDM1/EDMTW/EDMTWR

Emisor

1. Abra cuidadosamente la carcasa del emisor y utilice la placa trasera como plantilla. Marque los agujeros de taladro en la altura deseada.
2. Taladre los agujeros con un talador y la broca adecuados (no incl.)
3. Introduzca un taco de nylon (incl.) en cada agujero.
4. Fije la placa trasera con los tornillos incluidos. Fije la placa frontal a la placa trasera.
5. Enchufe el receptor.

Receptor

1. Seleccione un lugar de montaje para el receptor.
2. Es posible fijar el receptor a la pared con un gancho o un clavo [2].

Observación: También es posible fijar el emisor con cinta de doble cara.

6. Funcionamiento

Véase las figuras en la página 2 de este manual del usuario.

1. Asegúrese de que el receptor y el emisor estén activados.
2. El receptor emitirá una señal acústica al pulsar el botón del emisor [1].
3. Seleccione la melodía con el selector [4] y ajuste el volumen con el ajuste de volumen [3].

7. Enlace

1. Mantenga pulsado el botón del emisor durante 5 segundos hasta que oiga "ding-dong".
2. Ahora, pulse el botón del transmisor. El transmisor emite la señal acústica "ding" para confirmar. El receptor emite "ding-dong" cuando salga del modo de enlace.

8. Especificaciones

frecuencia....433.95 MHz

potencia RF máx....10 mW

sin hilos...... sí

EDM1/EDMTW/EDMTWR

alcance.... 150 m (sin obstáculos)

aprendizaje automático ...... sí

botón ......con indicador LED

melodías....32

grado de protección IP (emisor) IP44

alimentación

transmisor 1 x CR2032 (incl.)

receptor .... 3 x pila AA de 1.5 V (no incl.)

Utilice este aparato sólo con los accesorios originales.

Velleman Group nv no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página

www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman Group nv dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original; - Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias; - partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada); - defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.; - defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante; - daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional); - daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

• daños causados por una protección insuficiente al transportar el aparato.
• daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;
• se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
