| Type d'appareil | Drone quadricoptère |
| Contrôle | Application smartphone WiFi |
| Alimentation | Batterie rechargeable USB |
| Temps de charge | Non précisé |
| Autonomie de vol | Non précisé |
| Caméra | HD intégrée |
| Fonction FPV | Oui, vision en temps réel via smartphone |
| Modes de vol | Standard, contrôle via joystick virtuel |
| Stabilisation | Gyroscope intégré |
| Vitesse | Réglable via application |
| Portée WiFi | Non précisé |
| Indicateurs LED | Oui, pour état batterie et connexion |
| Dimensions | Non précisé |
| Poids | Non précisé |
| Compatibilité smartphone | Android et iOS (non précisé) |
| Fonctions supplémentaires | Décollage/atterrissage automatique, retour à la position de départ |
| Matériau | Non précisé |
| Accessoires inclus | Câble USB de charge |
FOIRE AUX QUESTIONS - Gravit Smart Vision FPV LRP
Questions des utilisateurs sur Gravit Smart Vision FPV LRP
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Drone au format PDF gratuitement ! Retrouvez votre notice Gravit Smart Vision FPV - LRP et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Gravit Smart Vision FPV de la marque LRP.
MODE D'EMPLOI Gravit Smart Vision FPV LRP
APP-CONTROLLED WIFI QUADROCOPTER FRANÇAIS Cher client, Nous vous remercions d‘avoir choisi un produit LRP. La Gravit Smart Vision FPV est un quadricoptère haute qualité avec caméra HD intégrée et une transmission vidéo sur votre smartphone. En outre, il peut être entièrement contrôlé par votre smartphone, il n‘y a plus besoin d‘un émetteur distinct. Veuillez lire cette documentation avant de faire voler votre Gravit afin de l‘apprécier au maximum.

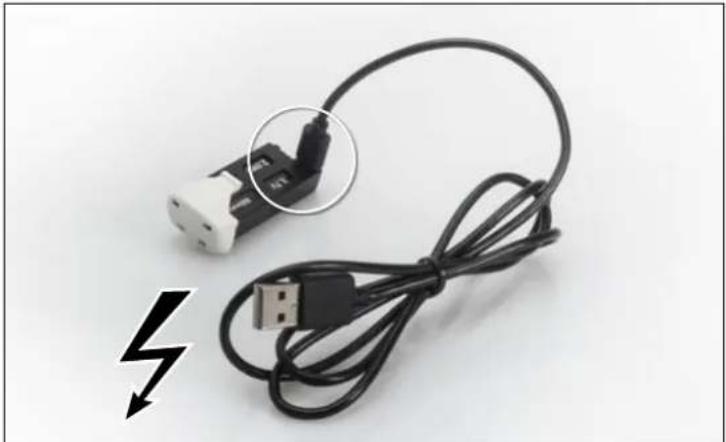

1. AVANT DE VOLER - CHARGEZ LA BATTERIE DE VOL
Avant de pouvoir faire voler votre Gravit, vous devez toujours vous assurer que la bat- terie est complètement chargée. Pour charger la batterie, retirez la batterie du Gravit en pressant le mécanisme du verrou sur le côté supérieur et inférieur à l‘extrémité arrière de la batterie, puis tirez la batterie vers l‘arrière sur le châssis du Gravit. La batterie a un micro-port USB. Utilisez le câble USB fourni (ou tout autre câble approprié) pour connecter la micro-prise USB au connecteur de la batterie (voir photo). Insérez ensuite l‘autre extrémité du câble USB dans une alimentation de 5 V appropriée. Cela peut être soit un port USB 2.0 ou 3.0 d‘un PC ou d‘un ordinateur portable, soit toute alimentation de 5 V distincte avec au moins 500 mA (la plupart des alimentations USB pour smart- phones devraient fonctionner, par exemple). Lorsque la batterie est chargée, un voyant VERT FIXE s‘éclaire juste à côté du micro- port USB de la batterie. Dès que la batterie est complètement chargée, le voyant lumi- neux est éteint et la batterie doit être déconnectée. Maintenant, vous pouvez insérer à nouveau la batterie dans le châssis du Gravit. Assu- rez-vous que le Lipo est complètement inséré dans le châssis et est maintenu ferme- ment en place. IMPORTANT: Vous pouvez également charger la batterie de vol de votre Gravit Smart Vision pendant que la batterie LiPo est à l‘intérieur du quadricoptère, en branchant de dernier à un micro-câble USB. Cependant, nous ne vous recommandons pas de le faire, car Gravit sera allumé pendant le processus de charge et l‘ensemble du dispositif va donc fortement chauffer. Chargez TOUJOURS la batterie de votre Gravit EN DEHORS de l‘appareil !
2. AVANT LE VOL - TÉLÉCHARGEZ ET INSTALLEZ L'APPLICATION
REMARQUE: L‘application LRP GRAVIT VISION FPV et son auteur ne sont pas associés à LRP electronic GmbH en tout cas et LRP n‘est pas responsable du contenu, des fonc- tions, de la disponibilité et du prix du logiciel. Le logiciel est la propriété intellectuelle de l‘auteur et peut être utilisé selon les termes juridiques applicables pour l‘application et le magasin la proposant. Maintenant, vous devez télécharger et installer l‘application LRP Gravit Smart Vision FPV soit à partir de Play Store de Google ou d‘iTunes d‘Apple. IMPORTANT: Assurez-vous de télécharger la bonne application avec le nom exact, comme indiqué ci-dessus. Il existe d‘autres applications LRP similaires. Ces applica- tions sont pour d‘autres quadricoptères et ne fonctionnent PAS avec Gravit Smart Vi- sion FPV ! Allumez le WiFi de votre smartphone.
3. AVANT LE VOL - CONNECTEZ VOTRE GRAVIT AU SMARTPHONE
Après avoir allumé le WiFi sur votre smartphone, réglez le Gravit sur une surface plane et lisse et allumez-le en appuyant sur le bouton situé sur le côté gauche du châssis. Ensuite, entrez les paramètres WiFi de votre smartphone et connectez-vous à l‘AP de votre Gravit, nommé « GravitSmartVisionFPV ». Dans le cas où votre smartphone émet un avertissement indiquant qu‘il n‘y a pas de connexion Internet, confirmez que vous utiliserez néanmoins cette connexion WiFi. La connexion est établie en quelques secondes. Maintenant, lancez l‘application téléchargée. Sur l‘écran de démarrage qui apparaît, appuyez sur le bouton Démarrer. Vous devriez maintenant voir une image vidéo en direct de votre drone Gravit sur l‘écran du smartphone. Vous voyez aussi beaucoup de boutons et de commandes. Ils seront expliqués ci-dessous et plus en détail dans la version téléchargeable de ce manuel, que vous pouvez obtenir sur www.lrp.cc
4. DÉMARRER LE GRAVIT SMART VISION FPV
Pour démarrer et piloter votre Gravit, procédez comme suit:
1. Assurez-vous que votre Gravit est à niveau sur une surface plane, comme le sol ou
un bureau. Assurez-vous également que vous êtes à l‘extérieur ou dans une chambre suffisamment grande.

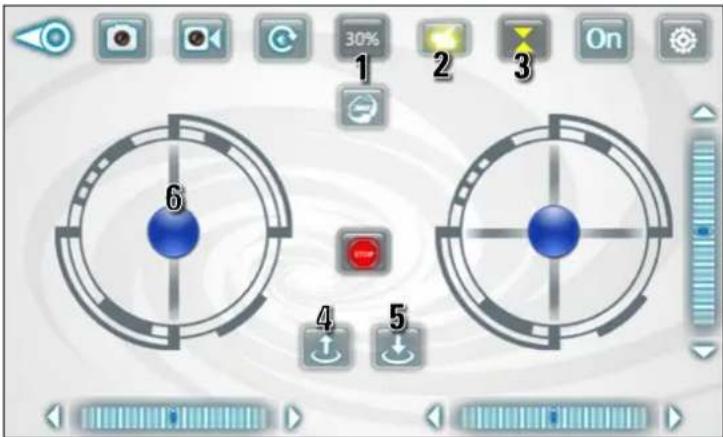

2. Activez la fonction de maintien d‘altitude (voir photo, 3) en appuyant sur le bouton
de maintien d‘altitude. Il s‘éclaire en jaune lorsqu‘il est activé et 3 boutons supplémen- taires apparaissent sur l‘écran entre les deux leviers de commande.
3. Activez le contrôle gyroscopique en appuyant sur l‘icône correspondante (voir pho-
to, 2). Il s‘éclaire également jaune lorsqu‘il est activé et le levier de commande DROIT se déplace lorsque vous inclinez votre smartphone. Veuillez vérifier.
4. Assurez-vous que le niveau de puissance est réglé sur 30 % (voir photo, 1). Dans
le cas contraire, appuyez sur l‘icône jusqu‘à ce qu‘il soit à 30 %. Vous pouvez ensuite l‘augmenter, mais pour un premier vol, 30 % est recommandé.
5. Appuyez sur le bouton de démarrage automatique (voir photo, 4) pour démarrer
les moteurs. Si vous ne commencez pas dans les quelques secondes (voir point 6.), les moteurs s‘éteignent à nouveau. Dans ce cas, appuyez à nouveau sur le démarrage automatique.
6. Pendant que les moteurs tournent, déplacez le levier de commande GAUCHE (voir
photo, 6) vers le haut. IMPORTANT : Assurez-vous de maintenir le niveau de votre smartphone ! Si vous ne le faites pas, votre Gravit va voler en direction de votre smartphone est s‘incliner à droite après le démarrage ! La Smart Vision « saute » vers le haut, soyez prudent. Lâchez à nouveau le levier de l‘accélérateur et Smart Vision maintient son altitude, passez en vol stationnaire et attendez de nouvelles instructions.
5. VOL DU GRAVIT SMART VISION FPV – FONCTIONS DE BASE
Pour contrôler votre Gravit dans l‘air, procédez comme suit : Bien sûr, vous pouvez combiner ces commandes individuelles pour obtenir des mou- vements plus complexes. Par exemple : Si vous inclinez votre smartphone vers l‘avant et sur le côté gauche en même temps, le Gravit vol vers l‘avant gauche. Maintenant, vous pouvez soigneusement et lentement tester la commande de votre Gravit Smart Vision FPV. Vous verrez qu‘il est très facile et intuitif à contrôler. Vous acquerrez rapidement de l‘expérience et vous serez en mesure de mieux con- trôler le Smart Vision et avec plus de confiance et de compétence. Pour faire atterrir votre Gravit, assurez-vous qu‘il vole sur une surface lisse, convena- ble pour l‘atterrissage. Appuyez ensuite sur le bouton d‘atterrissage automatique (voir photo). Le Gravit va lentement décliner, atterrir et les moteurs vont s‘éteindre automa- tiquement.
Pour gagner ou perdre de l‘altitude
Déplacez le levier de commande GAUCHE vers le haut ou vers le bas Pour tourner autour de votre propre axe -> Déplacez le levier de commande GAUCHE à gauche ou à droite Pour voler vers la gauche ou la dro- ite -> Inclinez votre smartphone à gauche ou à droite. Plus vous inclinez votre smartphone, plus le Gravit va voler latéralement Pour voler vers l‘avant ou vers l‘ar- rière -> Inclinez votre smartphone vers l‘avant ou vers l‘arrière. Plus vous inclinez votre smart- phone, plus le Gravit va voler vers l‘avant ou l‘arrière.0 1
APP-CONTROLLED WIFI QUADROCOPTER FRANÇAIS REMARQUE: Si, à tout moment, votre Gravit se plante et, suite à l‘accident, commence à clignoter et reste sans réponse à toute entrée de commande du smartphone, réglez le Smart Vision sur une surface plane et déplacez le levier de commande GAUCHE vers le bas. Le clignotement devrait s‘arrêter et Gravit devrait être prêt à voler à nouveau.
6. VOL DU GRAVIT SMART VISION FPV - FONCTIONS AVANCÉES
Maintenant que vous connaissez les bases pour faire voler votre Gravit Smart Vision, il est temps de regarder l‘application et les fonctionnalités les plus avancées en détail. Lorsque vous démarrez l‘application, vous verrez un écran de démarrage comme sur l‘image ci-dessous. Sur l‘écran de démarrage, vous avez le choix entre les boutons / options suivants :
Lorsque vous appuyez sur le bouton des réglages, vous avez les options suivantes : a) Language setting -> Ici, vous pouvez sélectionner différentes langues b) Parameters auto save -> Vos paramètres seront enregistrés. LAISSEZ CETTE OP- TION ACTIVÉE ! c) Reset parameters -> Tous les réglages seront réinitialisés aux paramètres par défaut d) Reverse control screen by gravity sensing -> L‘écran de contrôle tourne à 180 ° lorsque vous inclinez votre smartphone. e) Right hand mode -> Bascule l‘affectation de la manette de commande entre le MODE 1 et le MODE 2 (par défaut), pour plus de détails, voir le bouton « HELP ». Nous vous recommandons de laisser cette fonctionnalité DÉSACTIVÉE. VEUILLEZ NOTER: si un bouton d‘option est VERT, la fonction ou « feature » est AC- TIVÉE, lorsque le bouton est GRIS, la fonction est DÉSACTIVÉE.
La fonction d‘aide vous montre toutes sortes d‘informations sur les boutons et les com- mandes de vol. L‘utilisation du Gravit est assez intuitive et tous les sujets seront abordés dans ce manuel. La fonction HELP sert de référence rapide, si vous ne disposez pas de votre manuel à portée de main.

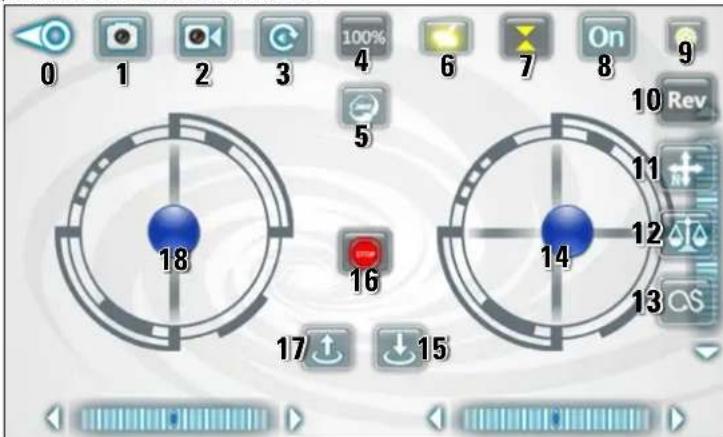

Dès que vous appuyez sur la touche START, vous accédez à l‘écran de contrôle princi- pal où vous pouvez contrôler votre Gravit, recevoir l‘image vidéo en direct et où vous pouvez utiliser les fonctions avancées. VEUILLEZ NOTER: lorsque l‘on parle des éléments de contrôle virtuels sur l‘écran de votre smartphone, nous utilisons les termes suivants pour décrire l‘état d‘un bouton ou d‘une fonction : - « Sélectionné » ou « mis en évidence » (jaune) ou « activé » ou « ON » -> Ces termes signifient qu‘une fonction a été sélectionnée et que cette fonction est ACTIVÉE EN PER- MANENCE jusqu‘à ce que ce l‘on appuie une seconde fois sur la fonction. Certains boutons peuvent être « activés » ou « mis en évidence », d‘autres pas. Lorsqu‘un bouton n‘est pas mis en évidence, cela signifie qu‘il ne se passe rien lorsque l‘on appuie dessus et que l‘on remet le réglage du bouton en position initiale. Exemple: si vous appuyez sur le bouton Photo (1), il n‘est PAS mis en évidence. En appuyant sur le bouton, on prend simplement une photo, puis le bouton revient à sa position initiale. La commande gyroscopique (6) fonctionne différemment. Lorsque vous appuyez une fois, le bouton est mis en évidence et la fonction reste activée jus- qu‘à ce que le bouton soit pressé à nouveau et que la fonction soit donc désactivée. Les fonctions et paramètres activés sont facilement reconnaissables puisqu‘ils APPA- RAISSENT EN JAUNE. L‘écran de contrôle se présente comme sur l‘image ci-dessus. Pour expliquer simple- ment les fonctions, un numéro a été attribué à chaque bouton. Les fonctions de chaque bouton sont les suivantes : 0 -> Si vous appuyez sur ce bouton, vous quittez l‘écran de contrôle et vous revenez à l‘écran de démarrage 1 -> Appuyez sur ce bouton pour prendre une photo 2 -> Appuyez sur ce bouton pour démarrer ou arrêter un enregistrement vidéo. Si vous démarrez un enregistrement, une minuterie sera affichée sous le bouton vidéo, elle vous permet de savoir combien de temps dure l‘enregistrement vidéo. 3 -> Lecture de fichiers multimédias -> Si vous appuyez sur ce bouton, vous accédez au menu de lecture de fichiers multimédias. Ici, vous pouvez voir les photos et les vidéos ainsi que les effacer. 4 -> Power level -> Ceci est le niveau de puissance paramétré. Il peut être de 30 %, 60 % ou 100 %. Plus le niveau est élevé, plus votre Gravit sera puissant et manœuvrable. Vous pouvez modifier le niveau de puissance en appuyant plusieurs fois sur le bouton. Le niveau de puissance tournera entre les réglages 30 %/60 %/100 %. Laissez le régla- ge à 30 % si vous êtes débutant. 5 -> 360 ° Flip-> Si vous appuyez sur ce bouton, il sera mis en évidence en jaune et le mode Flip sera activé. En mode Flip, votre Gravit peut faire des saltos dans les quatre directions. Pour ce faire, inclinez simplement votre smartphone dans la direction où vous souhaitez faire un salto. Faites attention à incliner votre smartphone d‘au moins 80 ° dans la direction correspondante et ne l‘inclinez pas trop vite ni trop brusquement. Une fois que le Gravit a effectué son salto, le bouton 360 ° Flip doit être à nouveau désactivé (NE PLUS apparaître en jaune). Pour faire un autre salto, appuyez à nouveau sur le bouton et déplacez votre smartphone dans la position désirée. Si vous avez ac- tivé le bouton, mais que vous décidez finalement de NE PAS FAIRE de salto, appuyez de nouveau sur le bouton pour désactiver la fonction. 6 -> Commande Gyro -> Lorsque cette fonction est activée, le Gravit peut être contrôlé avec le gyroscope de votre smartphone. Cela signifie que le Gravit vole dans la direc- tion où vous inclinez votre smartphone. Plus le smartphone est incliné, plus le mouve- ment du Gravit dans cette direction sera rapide. Si vous désactivez cette fonction, vous pouvez exécuter ces fonctions de contrôle avec la manette de commande virtuelle de droite en la déplaçant à droite et à gauche et/ou vers l‘avant ou vers l‘arrière. Nous vous recommandons de faire voler le Gravit en utilisant la commande gyrosco- pique. D‘après notre expérience, elle est plus précise, plus intuitive et plus amusante. 7 -> Altitude-Hold (maintien automatique de l‘altitude) -> Nous vous recommandons FORTEMENT de laisser cette fonction active en permanence. Tant que la fonction est activée, le Gavit maintient son altitude de vol automatiquement, ce qui rend le vol NETTEMENT plus facile. Les boutons 15 (atterrissage auto), 16 (arrêt d‘urgence) et 17 (démarrage/arrêt des moteurs) sont disponibles uniquement lorsque le maintien d‘alti- tude est activé. Si vous décidez de désactiver le maintien de l‘altitude et de faire voler le Gravit « manuellement », veuillez lire le chapitre « Faire voler le Gravit SANS le maintien de l‘altitude » dans ce manuel. 8 -> Ce bouton active la manette de commande virtuelle et d‘autres manettes sur l‘écran de contrôle. Ces éléments ne sont alors plus visibles/utilisables. Nous vous recommandons FORTEMENT de laisser cette fonction TOUJOURS ACTIVE, car autre- ment, vous pourriez rencontrer des difficultés à contrôler correctement votre Gravit. 9 -> Ce bouton vous donne accès à un sous-menu avec des fonctionnalités supplé- mentaires. Tant que vous ne pensez pas utiliser ces fonctions (voir bouton 10-13 ci-des- sous), vous pouvez laisser ces boutons désactivés afin d‘avoir un écran de contrôle moins encombré. Le bouton en lui-même n‘a pas de fonction, il ne fait qu‘afficher ou masquer les fonctionnalités supplémentaires. 10 -> Le bouton « REV » tourne l‘image vidéo en direct de votre Gravit à 180 ° 11 -> Headless Flying. Ce bouton active/désactive le vol dissocié. Si vous souhaitez utiliser la fonction, sélectionnez-la Comment utiliser le « vol dissocié » Dès que vous appuyez sur le bouton Headless FLying, votre Gravit retient son orien- tation actuelle (= en direction de l‘avant). Tant que vous restez dans ce mode de vol, l‘orientation du quadricoptère se fera toujours par rapport à cette direction « mémo- risée », peu importe le cap vers lequel le quadricoptère est RÉELLEMENT orienté. Voici un exemple : supposons que vous avez posé votre Gravit sur le sol en face de vous, avec le nez de votre Gravit pointant EN FACE, vers le NORD. Maintenant, appuyez sur le bouton « Headless Flying » de votre Gravit. À partir de maintenant, le Gravit « mémorise » l‘orientation actuelle comme étant vers l‘avant. Ensuite, décollez et faites tourner le Gravit en vol de 180 °, de sorte que sa face avant pointe vers le SUD. À présent, si vous actionnez la com- mande de vol « voler vers l‘avant » en appuyant sur la manette de commande droite vers l‘avant/le haut, le Gravit vole effectivement À L‘OPPOSÉ de vous (dans la direction enregistrée vers l‘avant/le NORD), au lieu de voler VERS vous, comme il le ferait nor- malement dans cette situation. -> Cela signifie que lorsque vous appuyez sur le bouton « Headless flight », toutes les directions sont « gelées » et se font dès lors PAR RAPPORT MODE D´EMPLOILRP electronic GmbHHanfwiesenstraße 1573614 SchorndorfDeutschlandHA00097 © LRP electronic GmbH 2017 BEST-NR. 220716
GRAVIT SMART VISION FPV

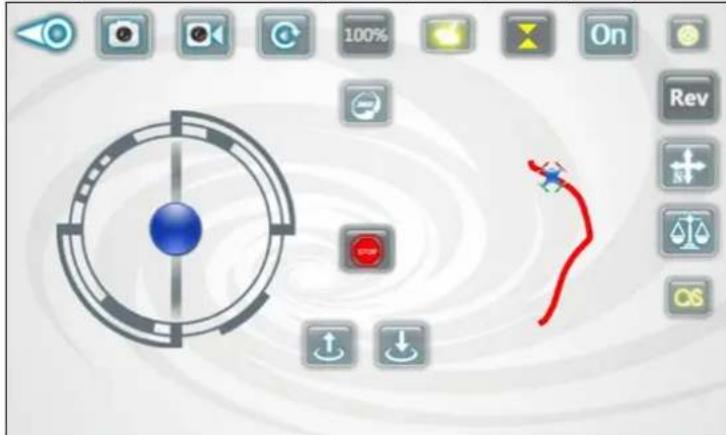

APP-CONTROLLED WIFI QUADROCOPTER à l‘orientation qu‘avait le Gravit au moment où le bouton a été actionné. Tant que vous ne modifiez pas votre position (tant que vous restez immobile) votre Gravit vole par exemple toujours vers la droite lorsque vous déplacez la manette de commande vers la droite, QUELQUE SOIT la direction vers laquelle le Gravit pointe réellement. Cela vaut également pour toutes les autres directions de mouvement de la manette de com- mande droite. Dès que vous appuyez à nouveau sur le bouton « Headless Flying », les directions de commande reviennent à la « normale » et le mouvement de votre Gravit dépend de son orientation. Comment le « Headless Flying » fonctionne-t-il le mieux Afin de tirer le meilleur parti de cette fonctionnalité, LRP recommande d‘activer le « He- adless Flying » uniquement lorsque l‘avant de votre Gravit est orienté en face de vous. Ainsi, le Gravit vole toujours exactement dans la direction vers laquelle vous actionnez la manette de commande droite, n‘oubliez pas : pour que cette fonctionnalité foncti- onne au mieux, vous ne devez pas trop modifier votre position et votre orientation. Sinon, vous modifiez la relation initiale entre votre Gravit et vous ainsi que celle relative aux directions de vol, ce qui impliquerait que la fonction ne marcherait pas comme souhaité ou comme prévu. Veuillez noter : vous pouvez activer et désactiver la fonction Headless à tout moment, mais nous vous recommandons de l‘activer tant que votre Gravit est encore au sol. 12 -> Étalonnage gyroscopique : lorsque vous appuyez sur ce bouton, le Gravit calibre son gyroscope. Utilisez cette fonction si votre Gravit dérive fortement lorsqu‘il vole. Pour effectuer un étalonnage gyroscopique réussi, procédez comme suit : a) Placez votre Gravit prêt à voler sur une surface plane (une table, par exemple) b) Appuyez sur le bouton d‘étalonnage une fois -> Les LED sur les bras du Gravit commencent à clignoter rapidement. Dès que le clignotement s‘arrête, cela signifie que l‘étalonnage est réussi. IMPORTANT: n‘appuyez PAS sur ce bouton en vol, car cela entraînerait certainement la chute du Gravit. 13 -> Track-flying : la fonction de vol de piste vous permet de contrôler votre Gravit en dessinant une trajectoire de vol sur l‘écran de votre smartphone. Le Gravit s‘envole alors en suivant ce modèle de vol automatiquement. Pour activer le vol de piste, appuyez sur le bouton 13. Il devrait ensuite être mis en évidence (jaune). Nous vous recommandons FORTEMENT d‘utiliser le Track-Flying À L‘EXTÉRIEUR ou dans une grande pièce (ou un hangar). Dès que vous avez activé le vol de piste, la manette de commande virtuelle DROITE disparaît et est remplacée par l‘écran. Dessinez alors un motif sur la zone libre de l‘écran. Comme sur l‘image ci-des- sous : Pour vous faire une idée du Track-Flying, nous vous recommandons de commencer par dessiner des motifs simples et courts. Quand vous vous serez familiarisé(e) avec la fonction, vous pouvez dessiner des trajectoires plus complexes et plus longues. VEUILLEZ NOTER: si vous activez le vol de piste EN MÊME TEMPS que la comman- de gyroscopique (boutons 6 ET 13 activés), la commande gyroscopique peut rendre le Track-Fying impossible. Cela signifie que si le Gravit suit une trajectoire prédéfinie, celle-ci peut être interrompue lorsque vous inclinez votre téléphone dans une quelcon- que direction. Il ne s‘agit pas d‘un dysfonctionnement, mais d‘un paramètre de sécurité. Vous pouvez interrompre la trajectoire prédéfinie si vous rencontrez un problème. As- surez-vous de ne pas incliner votre smartphone pendant le Track-FLying SAUF SI vous voulez interrompre la trajectoire de vol. Si vous ne voulez pas que la trajectoire de vol puisse être interrompue, vous pouvez bien sûr désactiver la commande gyroscopique lorsque vous utilisez la fonction Track-Flying. 14 -> La manette de commande virtuelle droite permet à votre Gravit de se déplacer en avant, en arrière et sur le côté (voir également le chapitre 3 « Fonctions par défaut »). Si la commande gyroscopique (bouton 6) est activée, la manette de commande droite est actionnée en inclinant votre téléphone dans la direction correspondante, au lieu de déplacer la manette avec votre pouce. 15 -> Auto-Land : appuyez sur le bouton d‘atterrissage automatique pour faire descen- dre le Gravit lentement, le faire se poser automatiquement et éteindre ses moteurs. Lorsque vous effectuez un atterrissage automatique, assurez-vous de le faire sur une surface plane sans obstacle. Autrement, la tentative d‘atterrissage se terminera par un crash. 16 -> Bouton STOP : appuyez sur ce bouton pour éteindre les moteurs du Gravit IMMÉ- DIATEMENT, quelle que soit l‘altitude à laquelle vous vous trouvez. Utilisez ce bouton si votre Gravit est hors de contrôle et menace de s‘échapper. 17 -> Bouton moteur Start/Stop : appuyez sur ce bouton pour démarrer ou arrêter les moteurs du Gravit. Si vous voulez démarrer le Gravit et le faire voler, appuyez sur le bouton pour démarrer les moteurs. Actionner la manette des gaz (18) vers le haut dans les secondes qui suivent. Pour plus de détails, voir le chapitre « Démarrer le Gravit Smart Vision FPV ». 18 -> La manette de commande gauche sert à faire tourner le Gravit sur son axe (lacet) et à augmenter ou diminuer l‘altitude. Pour faire tourner le Gravit, déplacez la manette de commande vers la droite ou vers la gauche. Pour gagner de l‘altitude, déplacez-la vers le haut, pour perdre de la hauteur, déplacez-la vers le bas. VEUILLEZ NOTER: si vous n‘avez PAS activé la fonction Altitude-Hold (bouton 7), le Gravit ne maintiendra PAS son altitude automatiquement. Vous devez maintenir vous- même l‘altitude de vol souhaitée en déplaçant la manette de commande vers le haut et vers le bas et corriger la hauteur de vol.
7. FAIRE VOLER LE GRAVIT SANS LE MAINTIEN DE L'ALTITUDE
Normalement, nous vous recommandons de faire voler le Gravit exclusivement avec la fonction Altitude-Hold activée. En effet, le Gravit se pilote de manière très précise, simple, intuitive et facile lorsque cette fonction est activée. VEUILLEZ NOTER: il est NETTEMENT plus difficile de faire voler le Gravit sans la fonc- tion Altitude-Hold et vous ne devez le faire que si vous êtes un pilote expérimenté et très familier avec les commandes. Si vous souhaitez tout de même désactiver cette fonctionnalité, vous pouvez bien entendu le faire. Pour piloter le Gravit SANS contrôle automatique de l‘altitude, pro- cédez comme suit :
1. Préparez votre Gravit à décoller et placez-le sur une surface plane.
2. Pour démarrer les moteurs, vous devez enclencher la manette de commande de
manière spéciale, car même le bouton « Start/Stop » du moteur n‘est pas disponible lorsque le maintien d‘altitude est désactivé. Tout d‘abord, DÉSACTIVEZ la commande gyroscopique (bouton 6). Déplacez ensuite SIMULTANÉMENT la manette de commande gauche à 7 heures et la manette droite à 5 heures et maintenez-les jusqu‘à ce que les moteurs démarrent.
3. Vous pouvez à présent décidez de laisser la commande gyroscopique désactivée (ce
qui voudrait dire que vous devrez utiliser la manette de commande virtuelle de droite à la place de la commande gyroscopique) ou si vous préférez la réactiver. Voler AVEC la commande gyroscopique activée est nettement plus facile, pensez-y.
4. Déplacez ensuite la manette de commande vers le haut PENDANT que les moteurs
tournent encore. Dans le cas où les moteurs se seraient déjà éteints, répétez l‘étape 2). Le Gravit décollera et vous aurez alors un contrôle total. Souvenez-vous que vous devez à présent maintenir vous-même l‘altitude du Gravit à la hauteur souhaitée avec la manette gauche, en déplaçant le joystick vers le haut ou vers le bas. Les autres fonc- tions du Gravit fonctionnent comme décrit précédemment.
5. Pour poser le Gravit, déplacez simplement la manette de commande gauche vers le
bas. Le Gravit perdra de l‘altitude. Pour éteindre complètement les moteurs, abaissez complètement la manette gauche.
8. FAIRE VOLER LE GRAVIT SMART VISION FPV – LORSQUE LA BATTERIE EST PRESQUE VIDE
Si la batterie de votre Gravit est vide, les LED sur le côté inférieur des bras de votre Gravit commencent à clignoter. Le mode de clignotement est « clignotement-clignote- ment-pause-clignotement-clignotement-pause » à une vitesse de deux clignotements par seconde. Quand vous voyez ce clignotement, vous savez qu‘il est temps de poser votre Gravit. Vous avez encore le temps de voler un peu, mais quelques-unes des fonc- tions avancées (comme faire des flips) ne fonctionnera plus et le Gravit doit être posé en toute sécurité dans les 30 prochaines secondes.
9. REMARQUES ET CONSEILS
Zone de fonctionnement : la zone de fonctionnement du Gravit Smart Vision dépend fortement du smartphone que vous utilisez pour contrôler le Smart Vision et des con- ditions environnementales. Ne faites pas voler le Gravit trop loin de vous. LRP recom- mande de rester dans une zone de 20 m max. ! Durée de vol : La durée de vol de votre Gravit Smart Vision dépend fortement de la façon dont vous le faites voler et des fonctions avancées que vous utilisez. Par ex- emple, si vous faites beaucoup de loopings et volez rapidement, la durée de vol sera moindre. La durée de vol moyenne est d‘environ 5 à 7 minutes. Protecteurs d‘hélice : les protecteurs d‘hélice du Smart Vision peuvent être facilement retirés. Faites sim- plement glisser les protections vers le bas en appuyant sur les deux côtés opposés du bout des doigts. Vous pouvez les réinstaller en procédant de la même manière. Lorsque vous fixez à nouveau les protections, assurez-vous qu‘elles sont poussées jusqu‘au fond. Sur chaque pied du Gravit, il y a un petit support qui permet de fixer les protecteurs d‘hélices. Voler avec ou sans les protections d‘hélice présente des avantages et des incon- vénients. L‘avantage principal est une plus grande sécurité ! Lorsque les protecteurs sont installés, ils protègent les hélices des dommages causés par un crash ou un vol contre un mur. Ils empêchent également les choses et les personnes d‘être entraînées dans les hélices en mouvement. FRANÇAIS MODE D´EMPLOILRP electronic GmbHHanfwiesenstraße 1573614 SchorndorfDeutschlandHA00097 © LRP electronic GmbH 2017 BEST-NR. 220716
GRAVIT SMART VISION FPV
APP-CONTROLLED WIFI QUADROCOPTER L‘inconvénient est que le Gravit est plus lourd lorsque les protecteurs sont montés et il oppose plus de résistance à l‘air. Le temps de vol en est diminué et l‘utilisation du Gravit avec les protections est moins fluide. LRP est d‘avis que la sécurité passe avant tout. C‘est pourquoi les protections d‘hélices ont déjà été installées en usine. Bien entendu, vous êtes libre de retirer les protecteurs à tout moment.

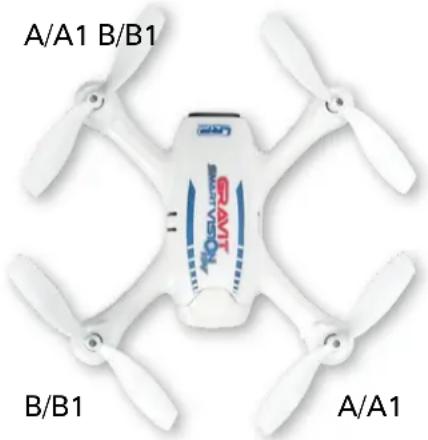

9. PIÈCES DE RECHANGE ET CHANGEMENT DE L'HÉLICE
Les pièces de rechange suivantes sont disponibles pour votre Gravit Smart Vision FPV : - 222932 : protecteurs d‘hélice de rechange (blanc, 4 pcs.) - Gravit Smart Vision FPV - 222933 : hélice de rechange (2xA / 2xB) - Gravit Smart Vision FPV - 222934 : batterie de rechange LiPo 3.7 V 520 mA - Gravit Smart Vision FPV Remplacer les hélices Tôt ou tard, vous devrez remplacer une hélice, car elle est usée ou endommagée. Si vous remplacez une hélice, assurez-vous de le faire correctement, comme le mon- tre l‘image ci-dessous. Assurez-vous de monter la bonne hélice (voir le marquage sur l‘hélice) sur l‘axe du moteur correspondant. Pour retirer une hélice, desserrez d‘abord la vis qui la maintient sur l‘axe du moteur. Remplacez ensuite l‘hélice défectueuse par une nouvelle hélice correspondante et fixez-la en resserrant la vis. L‘image ci-dessous montre comment fixer correctement l‘hélice : CONDITION GÉNÉRAL DE GARANTIE ET DE RÉPARATION Les produits de la société LRP electronic GmbH (abrégé „LRP” plus bas) sont fabriqués selon des critères de qualité stricts. Nous accordons la garantie légale concernant les vices de fabrication et de matériaux existants au moment de la livraison du produit. La garantie ne couvre pas l‘usure normale. Cette garantie ne s‘applique pas aux défauts dus à un usage non conforme, un entretien incorrect, une intervention externe ou un endommagement mécanique. Ceci s‘applique plus spécialement aux accus utilisés ou comportant des marques d‘usure nettes. Les dommages ou pertes de performance causés par une manipulation incorrecte et/ou une surcharge ne sont pas considérés comme un défaut du produit. De même, des signes d‘usure (perte de capacité) lors d‘un usage intense ne sont pas considérés en tant que défaut du produit. Ceci est entre autre le cas si: dommages par accident panne ou usure excessive de composants consécutivement aux dommages par accident dégâts d‘eau ou problème causés par l‘infiltration d‘eau/humidité carrosseries peintes dès qu‘elles ont été utili- sées. LRP ne remplace pas complètement des autos déjà utilisées. Veuillez ne pas envoyer le produit complet, mais seulement les pièces que vous désirez réclamer. Si le produit complet est envoyé, LRP se réserve le droit de facturer au client les heures de travail pour le démontage et montage. Avant d‘envoyer ce produit en réparation, veuillez d‘abord contrôler tous les autres composants de votre modèle et consulter le guide de dépannage de votre produit (si disponible), afin d‘exclure les autres sources de dérangement et erreurs de commande. Si le produit est exempt de défaut lors de l‘inspection par notre S.A.V., nous devons vous facturer les frais de travail occasionnés selon notre liste de prix. Lors de l‘envoi du produit, le client doit communiquer si le produit doit être réparé dans tous les cas. Si le produit n‘est plus couvert par la garantie, l‘inspection et éven- tuellement la réparation seront facturées conformément à notre liste de prix. Les droits de garantie peuvent uniquement être reconnus si une copie du bon d‘achat est jointe au produit envoyé. Sur votre demande explicite, nous pouvons vous établir un devis payant. Les frais de devis seront déduits si vous nous donnez l‘ordre de réparation après l‘envoi du devis. Notre devis nous engage pendant deux semaines à partir de sa date de rédaction. Afin de faciliter l‘exécution de votre réparation, veuillez joindre une description détaillée de la panne ainsi que vos coordonnées. Si un produit défectueux renvoyé n‘est plus fabriqué par LRP et qu‘il n‘est plus possible de le réparer, vous recevrez un produit de caractéristiques au moins identiques d‘une des séries suivantes. Les données telles que poids, taille ou autres sont indiquées par LRP à titre indicatif. LRP se dégage de tout engagement formel concernant ce type de données spécifiques, car celles-ci peuvent être modifiées dans le cadre d‘améliorations techniques du pro- duit. SERVICE D‘USINE LRP: - voir www.lrp.cc
AVIS WEEE Ce symbole indique que, selon la directive des équipements électriques et électro- niques (2012/19/EU) et la législation nationale, ce produit ne peut pas être jeté dans les déchets ménagers. Ce produit doit être remis au centre de recyclage prévu à cet effet. Il peut également être remis à un magasin l’or d’un achat d’un produit similaire. L’utilisa- tion incorrecte de vieux équipements électriques ou électroniques peut engendrer des effets négatifs sur la santé humaine et sur l’environnement. Pour tous renseignements supplémentaires concernant l’élimination correcte veuillez contacter le service de recy- clage de votre commune ou un centre agrée. AVIS CE Par la présente LRP electronic GmbH confirme que ce produit est conforme à la direc- tive européenne 2014/30/EU. Cet article est conforme à la norme 1999/5/EC. Pour avoir information sur conforme à la norme: http://www.LRP.cc/CE
Selon le règlement des déchets de batterie, vous êtes obligé de remettre vos vieilles batteries à un endroit de recyclage prévu à cet effet. L’élimination des batteries avec les déchets ménagers est interdite. Protégez votre environnement en donnant vos batte- ries usées à un centre de recyclage adapté. Avis d’assurance: Selon la loi de 2005 une assurance RC (responsabilité civile) pour avions télécom- mandé est obligatoire. Veuillez contacter votre assurance avant la première utilisation de votre avion ou hélicoptère pour garantir que les possibles dégâts soient couverts. A/A1 A/A1 B/B1 B/B1 FRANÇAIS MODE D´EMPLOILRP electronic GmbHHanfwiesenstraße 1573614 SchorndorfDeutschlandHA00097 © LRP electronic GmbH 2017 BEST-NR. 220716
