| Marca | LRP |
| Modello | Gravit Smart Vision FPV |
| Tipo di prodotto | Drone quadricottero con fotocamera HD e trasmissione video WiFi, controllato da smartphone |
| Alimentazione | Batteria LiPo 3,7 V 520 mAh, ricarica tramite micro-USB (5 V, min 500 mA) |
| Autonomia di volo | Circa 5-7 minuti in base all'uso |
| Portata di volo consigliata | Fino a 20 metri massimo |
| Applicazione richiesta | LRP Gravit Smart Vision FPV (iOS e Android) |
| Funzioni principali | Fotocamera HD, trasmissione video in diretta, mantenimento altitudine, comando giroscopico, volo dissociato (headless), volo tracciato (track-flying), flips 360°, atterraggio automatico, arresto di emergenza |
| Livelli di potenza | 30%, 60%, 100% |
| Protezioni eliche | Incluse, rimovibili |
| Pezzi di ricambio disponibili | Protezioni eliche (222932), eliche (222933), batteria LiPo (222934) |
| Sicurezza | Protezioni eliche installate; richiede assicurazione RC; non volare sopra persone, vicino ad aeroporti o linee elettriche; mantenere una distanza di sicurezza |
| Manutenzione e pulizia | Pulire con un panno morbido asciutto; riporre in un luogo asciutto; rimuovere la batteria quando non in uso |
| Garanzia | Garanzia legale contro i difetti di fabbricazione; non copre l'usura normale, i danni accidentali o l'uso improprio |
| Informazioni generali | Prodotto da LRP electronic GmbH, Germania; conforme alle direttive europee 2014/30/UE e 1999/5/CE; riciclaggio secondo WEEE |
Domande frequenti - Gravit Smart Vision FPV LRP
Domande degli utenti su Gravit Smart Vision FPV LRP
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Drone in formato PDF gratuitamente! Trova il tuo manuale Gravit Smart Vision FPV - LRP e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Gravit Smart Vision FPV del marchio LRP.
MANUALE UTENTE Gravit Smart Vision FPV LRP
Grazie per aver scelto un prodotto LRP. Il Gravit Smart Vision FPV è un quadricottero di alta qualità con fotocamera HD integrata e la trasmissione video al tuo smartphone. Inoltre, può essere completamente controllato dal tuo smartphone, non vi è più alcuna necessità di un trasduttore separato. Ti preghiamo di leggere questa documentazione prima di far volare il tuo Gravit, al fine di ottenerne il massimo divertimento.

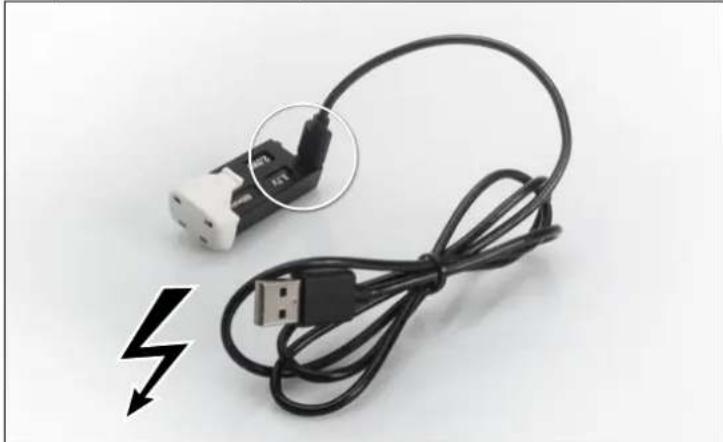

1. PRIMA DI VOLARE - CARICARE LA BATTERIA PER IL VOLO
Prima di poter far volare Gravit, dovresti sempre accertarti che la batteria sia completa- mente carica. Per caricare la batteria, rimuovi la batteria dal Gravit, premendo contemporaneamente i meccanismi di bloccaggio sul lato superiore e inferiore dell'estremità posteriore della batteria, quindi estrai la batteria dal telaio del Gravit. La batteria ha una porta micro USB. Ti invitiamo a utilizzare il cavo USB in dotazione (o qualsiasi altro cavo adatto) per collegare la presa Micro USB al connettore della batteria (vedi foto). Quindi inserisci l'altra estremità del cavo USB in un alimentatore da 5 V idoneo. Questo può essere un porta USB 2.0 o 3.0 di un PC o di un laptop, o qualsiasi alimentatore separato da 5 V con almeno 500 mA (ad esempio, la maggior parte degli alimentatori USB per smartphone dovrebbero funzionare).
Quando la batteria è in carica, un LED VERDE FISSO si accende proprio accanto alla porta Micro USB della batteria. Non appena la batteria è completamente carica, il LED si spegne e la batteria deve essere scollegata.
Ora puoi inserire nuovamente la batteria nel telaio del Gravit. Accertati che la batteria LiPo sia completamente inserita nel telaio e sia tenuta saldamente in posizione.
IMPORTANTE: Si può caricare la batteria di volo del Gravit Smart Vision anche mentre la batteria LiPo si trova all'interno del quadricottero, collegando l'elicottero a un cavo micro USB. Tuttavia, SI SCONSIGLIA di fare questo, in quanto il Gravit sarà ACCESO durante il processo di carica e quindi l'intero elicottero si riscalderà molto. Caricare SEMPRE la batteria del Gravit all'esterno dell'elicottero!
2. PRIMA DI VOLARE - SCARICA E INSTALLA L'APP
NOTA: L'app LRP GRAVIT VISION FPV e il suo autore non sono associati a LRP electronic GmbH in alcun modo e LRP non è responsabile per il contenuto, le funzioni, la disponibilità e il prezzo del software. Il software è proprietà intellettuale dell'autore e può essere utilizzato ai sensi dei termini di legge che si applicano all'applicazione e all'app-store che lo offre.
Ora devi scaricare e installare l'app „LRP Gravit Smart Vision FPV“ da Google Play Store o da Apple iTunes.
IMPORTANTE: Assicurati di scaricare l'app corretta con il nome esatto, indicato sopra. Ci sono altre app LRP simili. Queste app sono per altri quadricotteri e non funzionano con Gravit Smart Vision FPV!
Attiva il WiFi dello smartphone.
3. PRIMA DI VOLARE - COLLEGA GRAVIT ALLO SMARTPHONE
Dopo aver attivato il Wi-Fi sullo smartphone, colloca Gravit su una superficie piana e uniforme e accendilo premendo il pulsante sul lato sinistro del telaio.
Successivamente, entra nelle impostazioni WiFi dello smartphone e collegati alla AP del Gravit, chiamata „GravitSmartVisionFPV”.
Nel caso in cui lo smartphone dovesse visualizzare un avviso indicante che non la connessione internet non è stabilita, accertati comunque di usare questa connessione WiFi.
La connessione viene stabilita entro pochi secondi.
Ora avvia l'app scaricata. Nella schermata di avvio che verrà visualizzata, tocca il pulsante "Start".
Ora, sullo schermo dello smartphone, dovresti vedere l'immagine video in diretta dal drone Gravit. Vedrai anche molti pulsanti e controlli. Questi saranno illustrati in seguito e più in dettaglio nella versione scaricabile di questo manuale, che è disponibile su www.lrp.cc
4. COME INIZIARE CON IL GRAVIT SMART VISION FPV

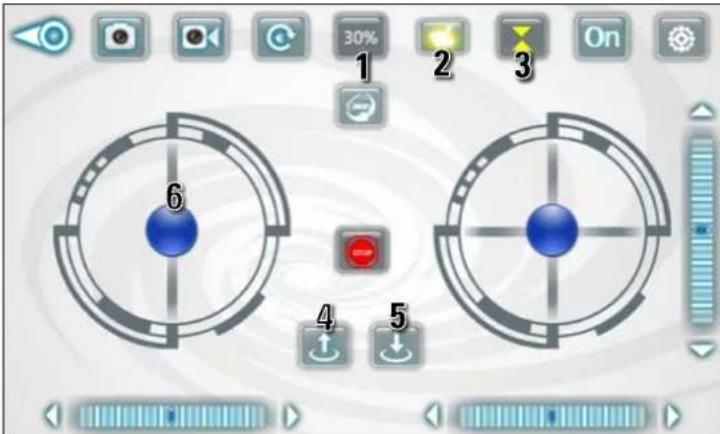

Per avviare e far volare Gravit, esegui le seguenti operazioni:
- Assicurati che Gravit sia posato in bolla su una superficie piana, come il pavimento o un banco. Assicurati inoltre di essere all'aperto o in una stanza abbastanza ampia.
- Attiva la funzione di mantenimento della quota (vedi foto, 3) premendo il pulsante di mantenimento della quota. Quando è abilitata è evidenziata in giallo e appariranno sullo schermo 3 pulsanti aggiuntivi tra le due leve di comando.
- Attiva il controllo del giroscopio premendo l'icona giroscopio (vedi foto, 2). Sarà anch'essa evidenziata in giallo quando attivata e la leva di comando di DESTRA si sposterà quando si inclina lo smartphone, per favore verificalo.
- Assicurati che il livello di potenza sia impostato su 30% (vedi foto, 1). Se non lo è, tocca l'icona fino ad arrivare al 30%. In seguito lo potrai aumentare, ma, per un primo volo, è consigliabile il 30%.
- Premi il pulsante di Avvio automatico (vedi foto, 4) per avviare i motori. Se non vengono avviati entro pochi secondi (vedi punto 6), i motori si spegneranno di nuovo. In questo caso, premi nuovamente Avvio automatico.
- Mentre i motori stanno girando, sposta la leva di comando di SINISTRA (vedi foto, 6) verso l'alto.
IMPORTANTE: Assicurati di tenere lo smartphone in piano! In caso contrario, Gravit volerà nella direzione in cui lo smartphone è inclinato, subito dopo l'avvio! Lo Smart Vision „salterà“ verso l'alto, fai attenzione. Lascia andare nuovamente il controllo dell'acceleratore e lo Smart Vision manterrà la sua quota, librandosi in attesa di ulteriori istruzioni.
5. FAR VOLARE GRAVIT SMART VISION FPV - FUNZIONI BASE
Per controllare il Gravit in aria, esegui le seguenti operazioni:
Per farlo salire o scendere di quota ->
Sposta la leva di comando di SINISTRA verso l'alto o verso il basso
Per farlo ruotare intorno al proprio asse ->
Sposta la leva di comando di SINISTRA verso sinistra o verso destra
Per farlo volare verso sinistra o verso destra ->
Inclina lo smartphone verso sinistra o verso destra. Più inclini lo smartphone, più velocemente Gravit volerà lateralmente
Per farlo volare avanti o indietro ->
Inclina lo smartphone in avanti o all'indietro. Più inclini lo smartphone, più velocemente Gravit volerà in avanti/all'indietro.
Naturalmente puoi combinare fra loro questi singoli comandi per effettuare movimenti più complessi. Per esempio: Se inclini lo smartphone in avanti e a sinistra contemporaneamente, Gravit volerà in avanti verso sinistra.
Ora puoi testare con attenzione e lentamente il controllo di Gravit Smart Vision FPV. Ti accorgerai che è molto facile e intuitivo da controllare.
Acquisterai rapidamente esperienza e sarai in grado di controllare Smart Vision meglio e con maggiore sicurezza e competenza.
Per far atterrare Gravit, assicurati che stia volando su una superficie liscia, adatta per l'atterraggio. Quindi premi il pulsante di atterraggio automatico (vedi foto). Gravit decelererà lentamente, atterrerà e spegnerà i motori automaticamente.
NOTA: Se in qualsiasi momento il tuo Gravit dovesse urtare qualcosa e in conseguenza dell'urto iniziasse a lampeggiare e rimanendo insensibile a qualsiasi input di comando dallo smartphone, posiziona Smart Vision su una superficie piana e sposta la leva di SINISTRA verso il basso. Il lampeggiamento dovrebbe arrestarsi e Gravit dovrebbe essere pronto a volare di nuovo.
GRAVIT SMART VISION FPV
APP-CONTROLLED WIFI QUADROCOPTER
Ora che conosci le nozioni di base per far volare il tuo Gravit Smart Vision è il momento di dare un'occhiata in maniera più dettagliata all'app e alle funzioni avanzate.
Quando si avvia l'app si vedrà una schermata di avvio come illustrato nella figura sottostante.
Nella schermata di avvio si hanno i pulsanti/le opzioni seguenti:
English
LIGHT ATTITUDE PARAMETERS
Parameters auto save
Reset the parameters
INTERFACE SETTING
Premendo il pulsante impostazioni compaiono le seguenti opzioni:
a) Language setting -> Consente di scegliere fra diverse lingue
b) Parameters auto save -> Salva le impostazioni. LASCIARE ATTIVA QUESTA OPZIONE!
c) Reset parameters -> Ripristina le impostazioni predefinite
d) Reverse control screen by gravity sensing -> Il control screen viene ruotato di 180° quando si ruota lo smartphone.
e) Right hand mode -> Modifica la posizione dello stick da MODE 1 a MODE 2 (standard), per ulteriori dettagli consultare alla voce interruttore „HELP“. Si consiglia di lasciare spenta questa funzione.
ATTENZIONE: la spia di opzione segnala VERDE se la caratteristica o la funzione è ACCESA, se invece è GRIGIA segnala che è SPENTA.
2. HELP
La funzione di aiuto contiene tutte le informazioni sui pulsanti e sui comandi di volo. È abbastanza autoesplicativa e tutti gli argomenti che contiene vengono trattati anche in questo manuale. La funzione HELP dovrebbe servire da riferimento rapido se non hai il manuale a portata di mano.
3. START
Una volta premuto il pulsante START si raggiunge la schermata di comando principale da cui è possibile controllare Gravit, ricevere le immagini video live e utilizzare le funzioni avanzate.
NOTA: Quando parliamo dei controlli virtuali presenti sulla schermata dello smartphone, usiamo i seguenti termini per descrivere lo stato di un pulsante o di una funzione:
- „Selezionato“ o „evidenziato“ (giallo) oppure „attivato“ o „ACCESO“ -> Questi termini significano che è stata selezionata una funzione e che tale funzione è ACCESA PERMANENTEMENTE fino a quando non si seleziona la funzione una seconda volta. Alcuni pulsanti possono essere „attivati“ o „evidenziati“, altri no. Quando non è possibile evidenziare un pulsante significa che esso fa qualcosa non appena lo si preme e l'impostazione del pulsante ritorna nella posizione di partenza.
Esempio: premendolo, il pulsante Foto (1) NON viene evidenziato. La pressione del pulsante fa semplicemente scattare una fotografia, dopodiché il pulsante ritorna nella sua posizione iniziale. Il comando giroscopio (6) funziona in modo diverso. Premendolo una volta il pulsante viene evidenziato e la funzione rimane attiva fino a quando il tasto viene premuto di nuovo, disattivando così la funzione. Riconoscere le funzioni e le feature attive è relativamente semplice, dato che i pulsanti di tali funzioni vengono EVIDENZIATI IN GIALLO.

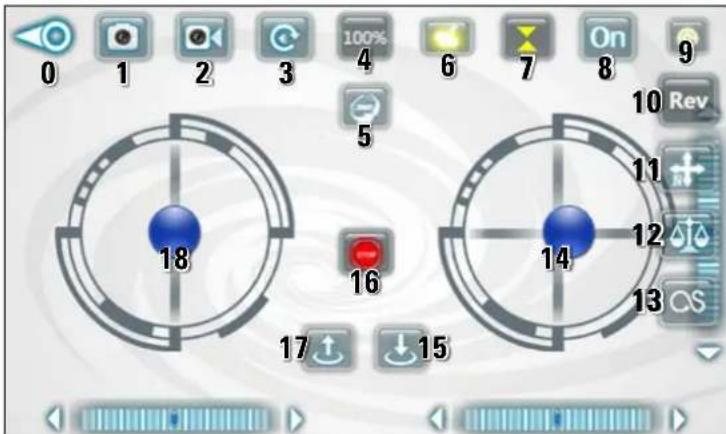

La schermata di controllo appare come illustrato nella figura sopra. Per poter spiegare le funzioni in modo semplice, a ogni tasto è stato assegnato un numero. Le funzioni dei singoli tasti sono le seguenti:
0 -> Premendo questo tasto, si lascia la schermata di comando e si torna alla schermata di avvio
1 -> Premere questo pulsante per scattare una foto
2 -> Premere questo pulsante per avviare o interrompere una registrazione video. Quando si avvia una registrazione viene visualizzato un timer sotto il pulsante video che consente di conoscere la durata della registrazione video.
3 -> Riproduzione file multimediali -> Premendo questo tasto si accede al menu di riproduzione dei file multimediali. Qui è possibile visualizzare o cancellare le foto e i video.
4 -> Power Level -> Livello di potenza impostato. Può essere del 30%, 60% o 100%. Più alto è il livello, maggiore saranno la potenza e l'agilità del tuo Gravit. È possibile modificare il livello di potenza premendo ripetutamente il tasto. Il livello di potenza ruoterà sulle impostazioni 30% / 60% / 100%. Se sei un principiante, lascia l'imposta-zione al 30%.
5 -> 360° Flip -> Se premuto, questo tasto verrà evidenziato in giallo e attiverà la modalità Flip. La modalità Flip consente al tuo Gravit di eseguire flip in tutte le direzioni. Per farlo basta inclinare lo smartphone nella direzione in Gravit deve eseguire il flip. Accertarsi di ruotare lo smartphone di almeno 80° nella direzione corrispondente e di non inclinarlo troppo velocemente o a scatti. Una volta che Gravit ha eseguito il flip è necessario disattivare nuovamente il pulsante 360° Flip (quindi NON evidenziato in giallo). Per eseguire un altro flip, premere nuovamente il pulsante e portare lo smartphone nella posizione desiderata. Se si è attivato il pulsante ma si dovesse decidere di NON ESEGUIRE PIÙ il flip, premere nuovamente il tasto per disattivare la funzione.
6 -> Comando giroscopio -> Quando questa funzione è attiva, è possibile controllare Gravit mediante il giroscopio del tuo smartphone. Ciò significa che si può far volare Gravit nella direzione in cui si inclina lo smartphone. Maggiore è la profondità/l'angolazione con cui si inclina lo smartphone, maggiore sarà la velocità di movimento di Gravit in quella direzione. Disattivando questa feature è possibile eseguire tali funzioni di comando anche con lo stick virtuale destro, spostandolo a destra e a sinistra e/o in avanti o indietro.
Si consiglia di far volare Gravit servendosi del comando con giroscopio. Nella nostra esperienza, infatti, è più preciso, intuitivo e divertente.
7 -> Altitude-Hold (mantenimento automatico della quota di volo) -> Consigliamo VIVAMENTE di lasciare costantemente accesa questa funzione. Finché la funzione resta attiva, Gavit terrà automaticamente costante la quota, rendendo così NOTEVOLMENTE più semplice il volo. I pulsanti 15 (auto-atterraggio), 16 (arresto di emergenza) e 17 (avvio/arresto motori) sono disponibili SOLO se la funzione Altitude-Holde è attivata. Se si decide di disattivare la funzione Altitude-Hold e di far volare Gravit „manualmente“, leggere il capitolo „Far volare Gravit SENZA Altitude-Hold“ all'interno di questo manuale.
8 -> Questo pulsante disattiva lo stick virtuale e alcuni dei pulsanti della schermata di comando. In tal modo questi elementi non sono più visibili/utilizzabili. Si consiglia VIVAMENTE di LASCIARE SEMPRE ACCESA questa funzione, altrimenti si rischia di riscontrare difficoltà nel pilotare correttamente Gravit.
9 -> Questo pulsante permette di accedere a un sottomenu contenente funzionalità aggiuntive. Se non si ha l'intenzione di utilizzare queste funzioni (vedi pulsanti 10-13 riportati di seguito) è possibile lasciare deselezionato il pulsante per avere schermata di comando più ordinata. Di per sé il pulsante non ha una funzione, ma serve soltanto a rendere visibili o invisibili le funzioni aggiuntive.
10 -> Il pulsante „REV“ fa ruotare di 180° l'immagine video live del tuo Gravit
11 -> Headless Flying. Questo pulsante abilita/disabilita la funzione di Headless Flying. Se si desidera utilizzare la funzione è necessario evidenziarla
Come si usa la funzione „Headless Flying“
Una volta premuto il pulsante Headless Flying, Gravit riconoscerà il proprio orientamento attuale (=la direzione della parte anteriore). Finché si rimane in questa modalità di volo, l'orientamento del quadricottero sarà sempre relativo a questa direzione „memorizzata“, a prescindere dalla direzione EFFETTIVA verso cui è rivolto il quadricottero. Ecco un esempio: immagina di aver sistemato il tuo Gravit a terra di fronte a te, con la punta del Gravit rivolta verso NORD ma in direzione opposta rispetto a te. A questo punto, premi il pulsante „Headless Flying“ sul tuo Gravit. D'ora in avanti, Gravit „riconosce“ l'orientamento attuale come rivolto in avanti. A questo punto, sollevare e ruotare Gravit di 180° mentre è in volo, in modo che il suo lato anteriore sia rivolto verso SUD. Impartendo il comando „Vola in avanti“ premendo lo stick destro in avanti/verso l'alto, Gravit si allontanerà da te (verso la posizione memorizzata come avanti/NORD), invece di volare verso di te, come farebbe normalmente in questa situazione. -> Vale a dire: premendo il pulsante „Headless Flying“, tutte le direzioni vengono „congelate“ e, da quel momento, sono RELATIVE alla direzione che Gravit quando è stato premuto il pulsante. Finché la tua posizione non cambia (e quindi resti fermo immobile), il tuo
GRAVIT SMART VISION FPV
APP-CONTROLLED WIFI QUADROCOPTER
Gravit volerà, se per esempio sposti a destra lo stick, sempre a destra, a prescindere dell'effettivo orientamento attuale di Gravit. Lo stesso vale per tutte le altre direzioni di movimento dello stick destro. Premendo nuovamente il pulsante „Headless Flying“, le direzioni di comando tornano „normali“ e il movimento di Gravit varierà a seconda della tua direzione.
Come sfruttare al meglio la funzione „Headless Flying“
Per sfruttare al meglio questa funzionalità, LRP consiglia di attivare la funzione „Headless Flying“ solo quando Gravit si trova con il lato anteriore rivolto effettivamente in direzione opposta rispetto a te. Solo così Gravit volerà sempre e solo nella direzione esatta in cui si porta lo stick destro. Da ricordare: affinché questa caratteristica funzioni al meglio, non dovresti variare significativamente la tua posizione e la tua direzione. Altrimenti modificherai il tuo orientamento rispetto a Gravit, e di conseguenza anche la relativa direzione di volo, comportando quindi un funzionamento diverso da quanto si desidera o ci si aspetta. Nota: è possibile attivare e disattivare in qualunque momento la funzione „Headless Flying“, tuttavia ti consigliamo di attivare la funzione quando Gravit è ancora appoggiato a terra.
12 -> Calibrazione giroscopio: premendo questo tasto, Gravit calibra il suo giroscopio. Utilizza questa funzione se il tuo Gravit sbanda pesantemente durante il volo. Per eseguire correttamente la calibrazione del giroscopio, effettuare le seguenti operazioni:
a) Eseguire la preparazione al volo di Gravit su una superficie piana (per esempio su un tavolo)
b) Premere una volta il pulsante di calibrazione -> I LED sui bracci di Gravit iniziano a lampeggiare velocemente. Quando smettono di lampeggiare significa che la calibrazione ha avuto successo.
IMPORTANTE: NON premere questo tasto durante il volo, poiché potrebbe comportare la caduta di Gravit.

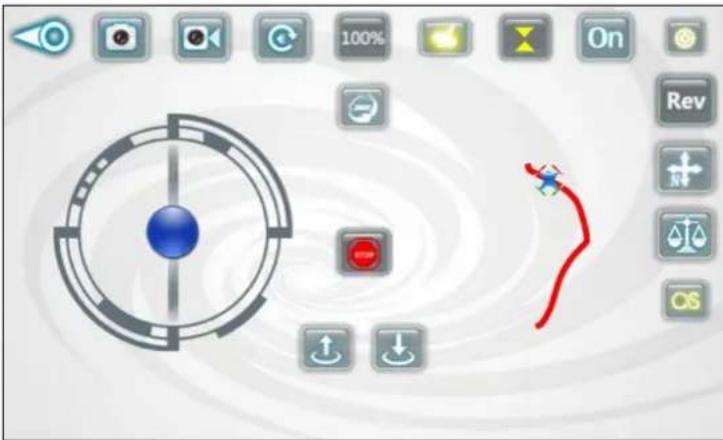

13 -> Track-flying: la funzione Track-flying permette di controllare il tuo Gravit disegnando una traiettoria di volo sullo schermo dello smartphone. Dopodiché, Gravit inizierà a volare in automatico seguendo quell'esempio.
Per attivare il Track-flying, premere il tasto 13. A partire da quel momento verrà evidenziato (in giallo). Consigliamo VIVAMENTE di utilizzare la funzione Track-flying soltando ALL'APERTO o in ambiente molto ampio (o in un capannone). Una volta attivata la funzione Track-flying, lo stick virtuale DESTRO scompare e la schermata resta vuota. A questo punto, disegnare un percorso sulla superficie libera dello schermo. Qualcosa di simile all'immagine qui sotto:
Per farsi un'idea di come funziona il Track-flying, ti consigliamo di iniziare disegnando percorsi semplici e brevi. Quando avrai acquistato maggiore sicurezza potrai disegnare tracciati più complessi e lunghi.
NOTA: Se si attivano il Track-flying e il comando del giroscopio CONTEMPORANEAMENTE (tasti 6 e 13 ENTRAMBI attivati), il comando del giroscopio potrebbe disattivare il Track-flying. Vale a dire: mentre Gravit vola seguendo un percorso predefinito, tale percorso può essere interrotto inclinando lo smartphone in una direzione. Non si tratta di un guasto, ma di una caratteristica di sicurezza. È possibile interrompere il percorso disegnato se si riscontrano dei problemi. Pertanto, assicurati di non inclinare lo smartphone durante il Track-flying. A MENO CHE tu non voglia interrompere il percorso. Se non vuoi che il tracciato di volo venga interrotto, naturalmente puoi spegnere anche il comando del giroscopio durante l'utilizzo della funzione Track-flying.
14 -> Lo stick virtuale destro fa volare il tuo Gravit in avanti, all'indietro e di lato (vedi anche il capitolo 3 „Funzioni standard”). Con il comando del giroscopio (tasto 6) attivo, lo stick destro si aziona inciando lo smartphone nella direzione corrispondente, invece di muovere lo stick con i propri pollici.
15 -> Auto-Land: premere il pulsante Auto-Land per fare in modo che Gravit perda lentamente quota, atterrando in automatico e spegnendo i motori. Quando effettui un atterraggio automatico, accertati che la superficie di atterraggio sia piana e libera da ostacoli. In caso contrario, l'atterraggio può trasformarsi in una caduta.
16 -> Pulsante STOP: premere questo pulsante per disattivare immediatamente i motori di Gravit, indipendentemente dalla quota. Utilizzare questo pulsante se il tuo Gravit
dovesse andare fuori controllo e minacciasse di volare via.
17 -> Pulsante di avviamento/arresto del motore: premere questo pulsante per avviare o arrestare i motori di Gravit. Se desideri accendere Gravit e farlo decollare, premi il pulsante per avviare i motori. Quindi, muovere entro pochi secondi lo stick acceleratore (18) verso l'alto. Per ulteriori dettagli, consultare il capitolo „Avviamento di Gravit Smart Vision FPV“.
18 -> Lo stick sinistro serve a far ruotare Gravit attorno al proprio asse (imbardata), a prendere e a perdere quota. Per far ruotare Gravit, spostare lo stick a destra o sinistra. Per prendere quota, muoverlo verso l'alto; per perdere quota, invece, muoverlo verso il basso.
NOTA: Se non hai attivato la funzione Altitude-Hold (pulsante 7), Gravit non manterrà automaticamente la sua quota. Per mantenere la quota di volo desiderata è necessario muovere lo stick verso l'alto o verso il basso per correggere l'altitudine.
7. FAR VOLARE GRAVIT SENZA ALTITUDE-HOLD
Normalmente consigliamo di far volare Gravit esclusivamente con la funzione Altitude-Hold attivata. Il motivo è che quando questa funzione è attiva, Gravit è molto preciso, semplice, intuitivo e comodo da pilotare.
NOTA: è NETTAMENTE più difficile pilotare Gravit senza aver attivato la funzione Altitude-Hold; lo dovresti fare solo se sei un pilota esperto e hai un'alta familiarità con i controlli.
Se desideri comunque disattivare questa funzione, naturalmente puoi farlo. È possibile pilotare Gravit SENZA controllo automatico della quota come segue:
- Prepara Gravit al decollo e posizionalo su una superficie piana.
- Per avviare i motori è necessario attivare un comando speciale dello stick, perché il tasto „Avvio/arresto motore“ non è disponibile quando la funzione Altitude-Hold è disabilitata.
In primo luogo, DISATTIVARE il comando del giroscopio (pulsante 6). Quindi spostare lo stick sinistro in posizione a ore 7:00 e CONTEMPORANEAMENTE lo stick destro in posizione a ore 5:00 e tenerli fermi finché i motori non partono. - A questo punto puoi decidere di lasciare disattivato il comando del giroscopio (il che comporterebbe l'utilizzo dello stick virtuale destro al posto del comando del giroscopio) o di attivarlo nuovamente. Va ricordato che pilotare CON il comando del giroscopio attivo è nettamente più facile.
- Spostare lo stick sinistro vero l'alto SOLO quando i motori stanno ancora ruotando. Nel caso in cui i motori si fossero già spenti, ripetere il punto 2). Gravit decollerà e, a quel punto, avrai il pieno controllo. Ricorda che, a questo punto, dovrai essere tu a far sì che Gravit mantenga la quota desiderata spostando lo stick sinistro verso l'alto o verso il basso. Le rimanenti funzioni di Gravit funzionano come descritto.
- Per fare atterrare Gravit è sufficiente spostare lo stick sinistro verso il basso. Gravit perderà quota. Per spegnere completamente i motori, spostare lo stick sinistro tutto in basso.
7. VOLARE CON IL GRAVIT SMART VISION FPV - QUANDO LA BATTERIA SI STÀ ESAURENDO
Se la batteria del tuo Gravit si sta scaricando, i LED sul lato inferiore dei bracci del Gravit inizieranno a lampeggiare. La sequenza di lampeggio è „blink-blink-pausa-blink-blink-pausa” a ritmo di due lampeggi al secondo. Quando vedi questo lampeggio, sai che è il momento di far atterrare il tuo Gravit. Hai ancora tempo per volare un po' in giro, ma alcune delle funzioni avanzate (come fare salti mortali) non funzionano più e Gravit dovrebbe essere fatto atterrare nei 30 secondi successivi.
8. NOTE E SUGGERIMENTI
Raggio d'azione: il raggio d'azione di Gravit Smart Vision dipende fortemente sullo smartphone che stai utilizzando per controllare Smart Vision e dalle condizioni ambientali. Non far volare Gravit troppo lontano da te. LRP raccomanda di rimanere all'interno di un raggio di max. 20 metri!
Tempo di volo: Il tempo di volo di Gravit Smart Vision dipende fortemente da come lo fai volare e da quali funzioni avanzate stai utilizzando. Ad esempio, facendo molti salti mortali e volando velocemente avrai tempi di volo più brevi. Il tempo di volo atteso è di circa 5-7 minuti.
Protezione elica:
Le protezioni delle eliche di Smart Vision possono essere rimossi con facilità. Fai scorrere leggermente verso il basso le protezioni premendo verso il basso sui due lati opposti con la punta delle dita. Per montarle nuovamente seguire la stessa procedura. Se esegui l'installazione delle protezioni per la seconda volta, accertati che siano completamente fissate in alto. Ciascun piede di Gravit è dotato di un piccolo supporto di fissaggio delle protezioni delle eliche.
Volare con o senza protezioni delle eliche presenta vantaggi e svantaggi. Il vantaggio è una maggiore sicurezza. Se le protezioni sono installate, le eliche saranno protette dai danni provocati da eventuali incidenti o urti contro le pareti. Inoltre, a loro volta proteggono anche persone e oggetti che potrebbero impigliarsi nei rotori.
Lo svantaggio è che le protezioni rendono Gravit più pesante e oppongono maggiore resistenza all'aria. In altre parole, i tempi di volo si riducono e le manovre di Gravit diventano meno agli e immediate.
LRP sostiene con convinzione che la sicurezza abbia la precedenza. Per questa ragione le guardie delle eliche sono state montate in fabbrica. Naturalmente, sei libero di smontare le protezioni in qualsiasi momento.
GRAVIT SMART VISION FPV
APP-CONTROLLED WIFI QUADROCOPTER
Sono disponibili le seguenti parti di ricambio per Gravit Smart Vision FPV:
- 222932: Ricambio protezioni eliche (bianche, 4 pz.) - Gravit Smart Vision FPV
- 222933: Ricambio elica (2xA/2xB) - Gravit Smart Vision FPV
- 222934: Ricambio batteria Lipo 3.7V 520mAh - Gravit Smart Vision FPV
Sostituzione delle eliche
Presto o tardi sarà necessario sostituire un'elica a motivo dell'usura o di eventuali danni. Quando devi sostituire un'elica, accertati di eseguire l'operazione correttamente, come illustrato nella figura sottostante. Assicurati di montare sempre l'elica giusta (vedi la marcatura presente sull'elica) all'albero del motore corrispondente. Per rimuovere un'elica, innanzitutto allentare la vite che la tiene fissata all'albero motore. Quindi sostituire l'elica difettosa con un'elica nuova e fissarla serrando la vite.

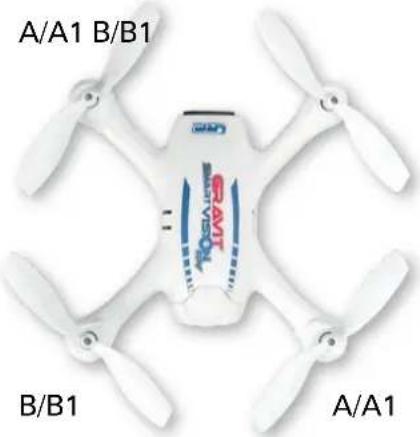

Consultare la figura sottostante per verificare il montaggio corretto dell'elica:
PROCEDURE DI RIPARAZIONE GARANZIA LIMITATA
Tutti i prodotti di LRP electronic GmbH (qui di seguito denominata "LRP") sono fabbricati secondo i più alti standard qualitativi. LRP garantisce questo prodotto come privo di difetti per quanto riguarda materiali e lavorazioni per 90 giorni (solo per paesi non europei) a partire dalla data di acquisto verificabile dallo scontrino. Questa garanzia non copre difetti o danni causati da utilizzo inappropriato, manutenzione o interventi inappropriati, interferenze esterne o danni meccanici. Questo si applica specialmente per batterie già usate, o batterie che mostrano segni di inteso utilizzo. Danni dovuti da utilizzo improprio o sovraccarico non sono da considerarsi un difetto del prodotto. Segni evidenti di utilizzo (perdita di capacità) dopo un uso intensivo non sono da considerarsi un difetto del prodotto.
Sono inoltre da considerarsi escluse le seguenti cause:
- Danni causati da impatto o scontro
- Rottura di un componente o consumo prematuro dovuto a un impatto o uno scontro
- Danni causati dall'acqua o problemi dovuti da infiltrazioni d'acqua
- Calotte verniciate dopo essere state usate
LRP non applica la garanzia sostituendo l'intero prodotto una volta che il prodotto è stato utilizzato. Quindi non spedire l'intero prodotto. Spedisci solo le parti difettose per cui si richiede la garanzia. Se spedisci l'intero prodotto, LRP vi addebiterà un costo extra per il servizio di smontaggio/rimontaggio del prodotto, a nostra discrezione.
Per eliminare ogni altra possibilità o utilizzo inappropriato, per prima cosa controlla tutti gli altri componenti del tuo modello e consulta la guida alla risoluzione dei problemi, prima di spedire il modello in assistenza per la riparazione. Se i prodotti spediti per la riparazione, dovessero funzionare correttamente, dovremo addebitarvi una commissione per il servizio come da nostro listino.
Spedendoci questo prodotto, il cliente è tenuto ad avvisare LRP se il prodotto deve essere riparato in qualunque caso. Se il prodotto non fosse coperto da garanzia, o la garanzia non fosse applicabile, per l'ispezione del prodotto e per l'eventuale riparazione, vi verranno addebitati, per entrambi i casi, dei costi extra secondo il nostro listino.
Una prova di acquisto, riportante anche la data di acquisto deve essere fornita. Altrimenti, la garanzia non potrà essere applicata. Per accelerare i tempi di riparazione e restituzione, forniscici il tuo indirizzo ed una dettagliata spiegazione del malfunzionamento.
Nel caso in cui LRP non producesse più il prodotto per cui si richiede assistenza, e non fossimo in grado di ripararlo, provvederemo a fornirti un prodotto della serie successiva, che abbia almeno lo stesso valore del prodotto per cui si è richiesto assistenza.
I dati tecnici quali peso, dimensioni ed altro, sono da considerarsi valori indicativi. Dati i continui sviluppi e miglioramenti tecnici, fatti nell'interesse del prodotto stesso, LRP non si assume nessuna responsabilità per l'accuratezza dei dati stessi.
SERVIZIO LRP:
- vedi www.LRP.cc
INFORMAZIONI GENERALI
AVIS WEEE
In alcuni paesi è obbligatorio avere un'assicurazione speciale per la responsabilità, se si utilizza un aereo e/o un elicottero radiocomandato. Accertatevi con la vostra assicurazione che sia presente la copertura per la responsabilità civile nel caso di utilizzo di un aereo e/o elicottero radiocomandato, prima di far volare per la prima volta il vostro modello.
Si prega di controllare il modello impostato per il volo per possibili malfunzionamenti prima di ogni volo.
Non volare in aree affollate. Vola in ampi spazi e liberi. Chiedere il permesso al proprietario del terreno se necessario.
Non volare ma sopra persone o animali e tieni sempre una distanza di sicurezza.
Durante le fasi di decollo o atterraggio, presta particolare attenzione a non ferire o mettere in pericolo nessuno
Non volare vicino agli aeroporti (distanza minima 1,5 Km) e stai lontano dai luoghi dove gli elicotteri possono atterrare (per esempio vicino agli ospedali).
Assicurati di non far volare il tuo modello troppo lontano, in modo tale da vedere sempre il tuo modello ad occhio nudo e riconoscere il suo comportamento durante il volo.
Stai sempre all'erta riguardo altri oggetti volanti (aerei, elicotteri, palloni, ecc.), cercando di evitarli e di atterrare se necessario
Tieni in considerazione che potrebbe essere necessaria una assicurazione speciale IN AGGIUNTA alla tua normale assicurazione per responsabilità, in base al paese in cui stai volando. Accertati di questo con il tuo assicuratore.
Nel caso in cui il tuo modello fosse dotato di una video-camera, assicurati di rispettare la privacy delle persone. Effettua riprese video soltanto con il loro esplicito consenso e non fornire le registrazioni video ad altre persone. Non pubblicare le tue riprese video senza l'esplicita approvazione delle persone coinvolte.
Non volare nei pressi di torri ed antenne di trasmissione, cavi ad alta tensione o simili.
Non volare mai sopra complessi industriali o centrali elettriche, strutture militari, linee ferroviarie, strade o sopra scene che coinvolgono forze dell'ordine come Polizia, Vigili del Fuoco o simili.
Visita il tuo club di volo modellistico locale per maggiori informazioni ed assistenza.
GRAVIT SMART VISION FPV
APP-CONTROLLED WIFI QUADROCOPTER
BLUE IS BETTER
LRP electronic GmbH
Non è un giocattolo. Non adatto a ragazzi sotto i 14 anni. Conservare il prodotto fuori dalla portata di bambini piccoli. Attenersi alle seguenti avvertenze per non danneggiare il prodotto e per non farne decadere la garanzia. La mancata osservanza delle presenti avvertenze può provocare danni a cose e persone e causare lesioni gravi! Non lasciare il prodotto incustodito quando è acceso, in funzione o sotto tensione. In caso di guasto ciò potrebbe causare fiamme al prodotto o in prossimità di esso. Evitare collegamenti errati o inversioni di polarità del prodotto. Tutti cavi e i collegamenti devono essere ben isolati. Eventuali corto circuiti possono danneggiare il prodotto. Se non si utilizza il prodotto, rimuovere l'accumulatore o scollegare il prodotto stesso dalla fonte di alimentazione elettrica. Caricare sempre l'accumulatore staccato dal prodotto, su cui va utilizzato. Se l'accumulatore presentasse un guasto, infatti, esso potrebbe causare il danneggiamento del prodotto stesso. Evitare corto circuiti, sovraccarichi e inversioni di polarità dell'accumulatore o delle singole celle. Ciò può provocare sviluppo di incendi o esplosione. Non aprire assolutamente un accumulatore, una batteria o singole celle. Non lasciare incustodito l'accumulatore quando è in carica. Quando l'accumulatore è in carica deve poggiare su una base non infiammabile e termoresistente. Inoltre, nelle vicinanze dell'accumulatore, non ci devono essere oggetti infiammabili o facilmente combustibili. Non superare assolutamente la corrente massima di carico/scarico consigliata da. Un accumulatore NiMH/LiPo non deve mai essere scaricato completamente. L'accumulatore non deve entrare in contatto con fiamme, acqua o altre sostanze liquide. Il processo di carica va effettuato solo in luoghi asciutti. Le celle danneggiate non si possono più utilizzare. Se le celle presentano deformazioni, danni ottici o simili, non si devono più utilizzare. Per caricare accumulatori NiMH/NiCd utilizzare solo apparecchi di carica/scarica specifici per questo tipo di accumulatori. Non utilizzare assolutamente apparecchi di carica/scarica LiPo. Il trasmettitore va sempre inserito prima di attivare il ricevitore o il regolatore di corsa. Il ricevitore potrebbe intercettare segnali di disturbo, dare gas e, quindi, danneggiare il modello. Per la disattivazione seguire la sequenza inversa. Spegnere prima il ricevitore e il regolatore di corsa, poi il trasmettitore. Non utilizzare insieme batterie di tipo diverso oppure batterie nuove e usate. Collegare con cura tutti i componenti dell'apparecchiatura. Se i raccordi si allentano a causa delle vibrazioni, si può perdere il controllo del modello. Il costruttore non è responsabile di danni causati dalla mancata osservanza delle norme di sicurezza e degli avvisi. Utilizzare solo pezzi di ricambio originali.
