BEDIENUNGSANLEITUNG Gravit Smart Vision FPV LRP

APP-CONTROLLED WIFI QUADROCOPTER Sehr geehrter Kunde, Vielen Dank für Ihr Vertrauen in dieses LRP-Produkt. Die Gravit Smart Vision FPV ist ein hochwertiger Quadrocopter mit eingebauter HD-Kamera und Video-Übertragung an Ihr Smartphone. Zudem lässt er sich vollständig über Ihr Smartphone steuern, Sie benöti- gen keinen separaten Sender mehr. Bitte lesen Sie diese Dokumentation vor der ersten Benutzung des Produkts durch, um so den maximalen Flugspaß aus Ihrer Gravit Smart Vision herauszuholen.

1. VOR DEM FLUG - AKKU LADEN

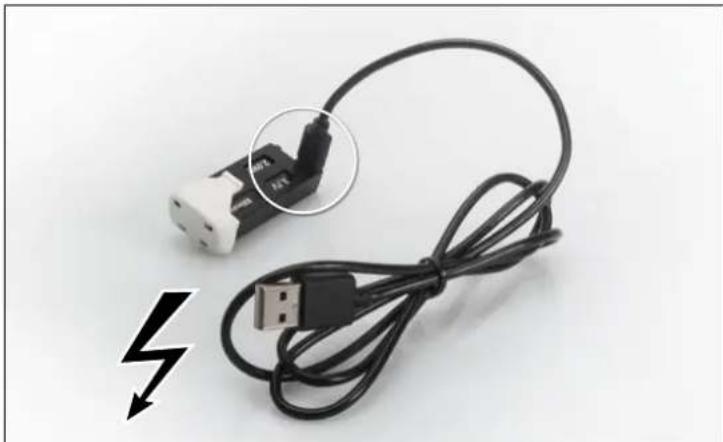

Bevor Sie mit Ihrer Gravit fliegen können, sollten Sie immer sicherstellen, daß der Flug-Akku vollständig geladen ist. Um den Akku zu laden, entfernen Sie die Batterie aus dem Gravit, indem Sie den oberen und unteren Verriegelungs-Mechanismus zu- sammendrücken und den Akku dann nach hinten aus der Gravit ziehen. Der Akku hat einen Micro-USB-Anschluss. Bitte verbinden Sie das mitgelieferte USB-Kabel (oder ein anderes geeignetes Kabel) mt dem Micro-USB-Anschluss des LiPos (siehe Bild). Dann stecken Sie das andere Ende des Kabels in eine geeignete 5V-Spannungsquelle. Das kann entweder der USB 2.0 oder 3.0 Anschluss eines PCs oder Laptops sein, oder eine separate 5V-Spannungsquelle mit mindestens 500mA (die meisten USB-Netzteile für Smartphones sollten zum Beispiel funktionieren). Solange der Akku geladen wird, leuchtet direkt neben dem USB-Anschluss des Akkus eine GRÜNE LED DAUERHAFT auf. Sobald der Akku vollständig aufgeladen ist, geht die LED aus und der Akku sollte abgesteckt werden. Nun können Sie den Akku in das Chas- sis Ihrer Gravit einsetzen. Stellen Sie sicher, daß der Akku vollständig im Quadrocopter sitzt und fest eingerastet ist. WICHTIG: Sie können den Akku Ihrer Gravit auch laden während er sich im Inneren der Gravit befindet, indem Sie die Gravit an ein Micro-USB-Kabel anschliessen. Wir RATEN ABER DRINGEND DAVON AB dies zu tun, da sich die Gravit bei dieser Art des Ladens stark erwärmt. Laden Sie den Akku Ihrer Gravit IMMER AUSSERHALB des Quadro- copters!

2. VOR DEM FLUG - DIE APP DOWNLOADEN UND INSTALLIEREN

BITTE BEACHTEN SIE: Die LRP GRAVIT VISION FPV App und ihr Autor stehen in kei- nerlei Verbindung mit der LRP electronic GmbH und LRP ist nicht verantwortlich für den Inhalt, die Funktionen, die Verfügbarkeit oder Preisgestaltung der Software. Die Software ist das geistige Eigentum Ihres Autors und darf gemäß den geltenden Bestimmungen für die Software und den App-Store, der sie anbietet, genutzt werden. Nun downloaden und installieren Sie bitte die App „LRP Gravit Smart Vision FPV“ entwe- der von Google‘s Play Store oder Apple‘s iTunes. WICHTIG: Stellen Sie sicher, dass Sie die korrekte App downloaden mit exakt dem Na- men wie oben angegeben. Es gibt weitere, ähnlich klingende LRP Apps für andere Qua- drocopter. Diese Apps funktionieren jedoch NICHT mit Ihrer Gravit Smart Vision FPV! Schalten Sie das WLan Ihres Smartphones ein.

3. VOR DEM FLUG - DIE GRAVIT MIT DEM SMARTPHONE VERBINDEN

Nachdem Sie das WiFi Ihres Smartphones angeschaltet haben, setzten Sie Ihre Gravit auf eine flache, eben Oberfläche und schalten Sie sie an, indem Sie den linken Knopf am Chassis der Gravit drücken. Nun gehen Sie in die Einstellungen des WiFis und verbinden Sie sich mit dem Access Point Ihrer Gravit mit dem Namen „Gravit Smart Vision FPV - XXXXX“. Sollte Ihr Smartphone eine Warnung ausgeben und darauf hinweisen, daß keine Inter- net-Verbindung zur Verfügung steht, bestätigen Sie diese Verbindung dennoch. Die Ver- bindung ist in ein paar Sekunden hergestellt. Nun starten Sie die gedownloadete App. Auf dem Start-Bildschirm der auftaucht drücken Sie bitte auf den „Start“ - Knopf Sie sollten jetzt ein Live-Bild von Ihrer Gravit auf dem Smartphone sehen. Des Weiteren werden Sie jede Menge Knüpfe und Steuerungen sehen.

4. DIE GRAVIT SMART VISION FPV STARTEN

Um Ihre Gravit zu starten und zu fliegen, machen Sie bitte folgendes:

1. Stellen Sie sicher, dass Ihre Gravit auf einer ebenen Fläche steht, wie auf einem Tisch

oder dem Boden. Fliegen Sie entweder draussen oder in einem Raum mit ausreichender Größe.

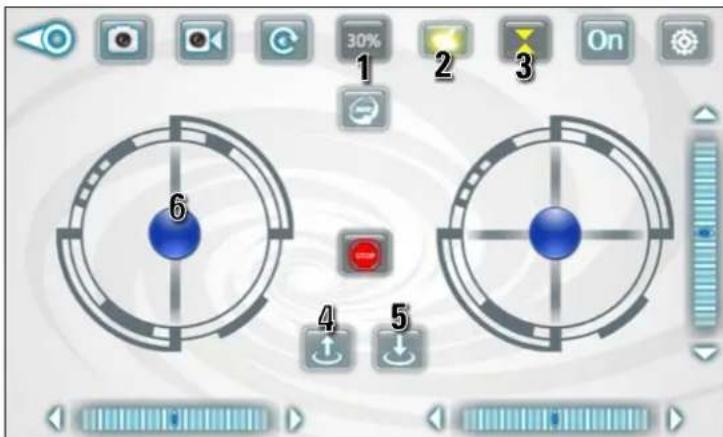

2. Aktivieren Sie die Altitude-Hold-Funktion (siehe Bild, 3) indem Sie das Altitu-

de-Hold-Icon drücken. Ist die Funktion aktiv, so wird sie gelb hervorgehoben und es er- scheinen drei weitere Funktions-Icons zwischen den beiden Steuerknüppeln.

3. Schalten Sie nun die Gyro-Steuerung an, indem Sie auf das Gyro-Icon drücken (siehe

Bild, 2). Es wird ebenfalls gelb hervorgehoben und der RECHTE Steuerknüppel wird sich bewegen, wenn Sie Ihr Smartphone entsprechen kippen, bitte testen Sie das.

4. Stellen Sie sicher, dass der Power-Level auf 30% eingestellt ist (siehe Bild, 1). Wenn

dies nicht der Fall sein sollte, tippen Sie auf das Icon bis es 30% anzeigt. Sie können den Power-Level später erhöhen, aber für den Anfang empfehlen wir 30%.

5. Drücken Sie den Auto-Start-Knopf (siehe Bild, 4), um die Motoren zu starten. Wenn Sie

nicht innerhalb einiger Sekunden abheben, gehen die Motoren selbstständig wieder aus. In diesem Fall drücken Sie das Auto-Start-Icon einfach nochmals.

6. Um abzuheben, bewegen Sie während die Motoren sich drehen den LINKEN Steuer-

knüppel (siehe Bild, 6) nach oben. WICHTIG: Stellen Sie sicher, dass Sie Ihr Smartphone dabei gerade halten! Wenn Sie dies nicht tun, wird der Quadrocopter direkt nach dem Start in die Richtung fliegen, in die Sie Ihr Smartphone geneigt haben. Die Smart Vision wird beim Start schnell nach oben „springen“, erschrecken Sie nicht! Lassen Sie den linken Steuerknüppel gleich wieder los und die Gravit wird ihre Höhe halten, in der Luft schweben und auf Ihre weiteren Befehle warten.

5. DIE GRAVIT SMART VISION FPV FLIEGEN – STANDARD-FUNKTIONEN

Um Ihre Gravit in der Luft zu steuern, tun Sie bitte folgendes: Um Ihre Gravit zu landen, stellen Sie sicher, dass sie sich über einer geeigneten, ebenen Oberfläche befindet. Dann drücken Sie den Auto-Land-Knopf (siehe Bild, 5). Die Gravit wird langsam an Höhe verlieren, landen und automatisch ihre Motoren abschalten. Natürlich können Sie diese individuellen Steuerbefehle zu komplexeren Steuerbefehlen kombinieren. Zum Beispiel: Wenn Sie Ihr Smartphone gleichzeitig nach vorne und nach links neigen, dann wird die Gravit nach vorne links fliegen. Testen Sie nun vorsichtig und langsam die Steuerung der Gravit Smart Vision FPV. Sie werden sehen, dass sie sehr einfach und intuitiv zu steuern ist. Sie werden rasch an Erfahrung gewinnen, die Smart Vision besser kontrollieren können und mit mehr Sicher- heit und Können fliegen. BITTE BEACHTEN: Sollte die Gravit einmal abstürzen und als ein Ergebnis des Absturzes anfangen zu blinken und nicht mehr auf Steuerbefehle Ihres Smartphones reagieren, machen Sie bitte folgendes: Setzen Sie die Gravit auf eine ebene Fläche. Bewegen Sie den LINKEN Steuerknüppel nach unten. Daraufhin sollte die Gravit aufhören zu blinken und wieder einsatzbereit sein. DEUTSCH BEDIENUNGSANLEITUNG Um an Höhe zu gewinnen oder zu ver- lieren -> Bewegen Sie den LINKEN Steuerknüppel nach oben oder unten Zum Rotieren um die eigene Achse (Gie- ren) -> Bewegen Sie den LINKEN Steuerknüppel nach rechts oder links Um seitwärts nach rechts oder links zu fliegen (Roll) -> Kippen Sie Ihr Smartphone nach rechts oder links. Je mehr Sie Ihr Smartphone neigen, desto schneller fliegt die Gravit in die entsprechende Richtung Um nach vorne oder hinten zu fliegen (Nick) -> Kippen Sie Ihr Smartphone nach vorne oder hinten. Je mehr Sie Ihr Smartphone neigen, desto schneller fliegt die Gravit in die entsprechende Richtung0 1

Nun wo Sie die Grundlagen kennen um Ihre Gravit Smart Vision zu fliegen, ist es an der Zeit sich die App und die fortgeschritteneren Funktionen im Details anzusehen. Wenn Sie die App starten, werden Sie einen Start-Bildschirm sehen, der wie im Bild unten gezeigt ausssieht. Auf dem Start-Screen haben Sie folgende Knöpfe/Optionen zur Auswahl:

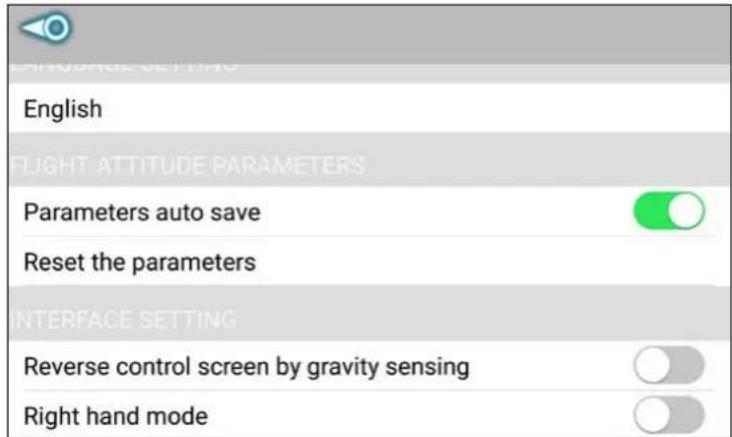

Wenn Sie den Knopf für die Einstellungen drücken, haben Sie die folgenden Optionen: a) Language setting -> Hier können Sie verschieden Sprachen auswählen b) Parameters auto save -> Ihre Einstellungen werden gespeichert. LASSEN SIE DIE- SE OPTION AN! c) Reset parameters -> Alle Einstellungen werden wieder auf die Standard-Einstel- lungen zurückgesetzt d) Reverse control screen by gravity sensing -> Der Control-Screen dreht sich um 180° wenn Sie Ihr Smartphone umdrehen. e) Right hand mode -> Schaltet die Belegung der Steuerknüppel zwischen MODE 1 und MODE 2 (Standard) um, Details siehe „HELP“-Schalter. Wir empfehlen, dieses Feature AUS zu lassen. BITTE BEACHTEN: Wenn ein Options-Schalter GRÜN ist, ist das Feature oder die Funkti- on AN, wenn der Schalter GRAU is, ist Funktion AUS.

Die Hilfe-Funktion zeigt Ihnen allerlei Informationen zu den Knöpfen und zur Flugkontrol- le. Das ist ziemlich selbsterklärend und alle Themen werden auch hier in der Anleitung besprochen. Die HELP-Funktion soll als schnelles Nachschlage-Werk dienen, wenn Sie Ihre Anleitung einmal nicht bei der Hand haben.

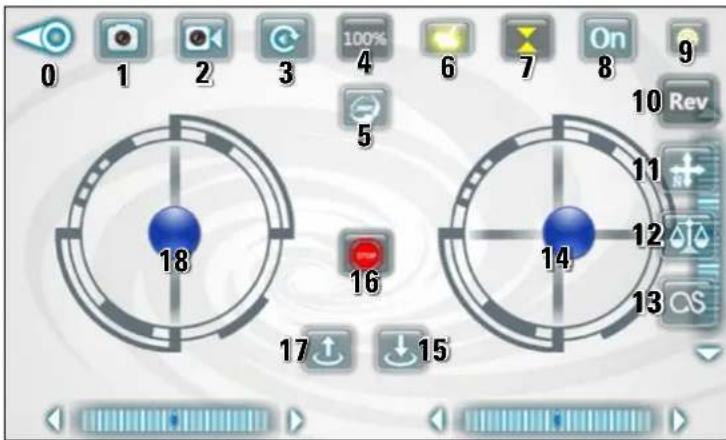

Sobald Sie den START-Knopf drücken, gelangen Sie auf den Haupt-Kontroll-Bildschirm, auf dem Sie Ihre Gravit steuern, das Live-Videobild empfangen und die erweiterten Funk- tionen nutzen können. BITTE BEACHTEN: Wenn über die virtuellen Bedienelemente auf dem Bildschirm Ihres Smartphones gesprochen wird, benutzen wir die folgenden Begriffe, um den Zustand eines Knopfes oder einer Funktion zu beschreiben: - „Angewählt“ oder „hervorgehoben“ (gelb) oder „aktiviert“ oder „AN“ -> Diese Begriffe bedeuten, dass eine Funktion angewählt wurde und diese Funktion PERMANENT AN IST, bis die Funktion ein zweites Mal gedrückt wird. Einige Knöpfe können „aktiviert“ oder „hervorgehoben“ werden, andere nicht. Wenn ein Knopf nicht hervorgehoben wer- den kann, so bedeutet dies, dass er irgendetwas macht sobald man ihn drückt und die Knopf-Eintellung dann wieder zur Ausgangsposition zurückkehrt. Beispiel: Wenn Sie den Photo-Knopf (1) drücken, wird er NICHT hervorgehoben. Das Drücken des Knopfes löst hier einfach die Aufnahme eines Photos aus, danach ist der Knopf wieder in seiner Ausgangsstellung. Die Gyro-Steuerung (6) funktioniert anders. Wenn Sie sie einmal drücken, wird der Knopf hervorgehoben und die Funktion ist solan- ge aktiviert, bis der Knopf erneut gedrückt wird und die Funktion damit wieder deaktiviert wird. Aktivierte Features und Funktionen zu Erkennen ist relativ einfach, da die Knüpfe dieser Funktionen in GELB HERVORGEHOBEN werden. Der Kontroll-Bildschirm sieht aus wie oben im Bild gezeigt. Um die Funktionen einfach erklären zu können, wurde jedem Knopf eine Zahl zugewiesen. Die Funktionen der ein- zelnen Knöpfe sind wie folgt: 0 -> Wenn Sie diesen Knopf drücken, verlassen Sie den Kontroll-Screen und gelangen wieder zurück auf den Start-Bildschirm 1 -> Drücken Sie diesen Knopf um ein Bild aufzunehmen 2 -> Drücken Sie diesen Knopf um eine Video-Aufnahme zu starten oder stoppen. Wenn Sie eine Aufnahme starten, wird ein Timer unter dem Video-Knopf eingeblendet, der Ihnen anzeigt, wie lange die Video-Aufnahme bereits läuft. 3 -> Medien-Dateien wiedergeben -> Wenn Sie diesen Knopf drücken, gelangen Sie in das Medien-Wiedergabe-Menü. Hier können Sie Photos und Videos anschauen und diese auch löschen. 4 -> Power Level -> Das ist das eingestellte Power Level. Es kann entweder 30%, 60% oder 100% sein. Je höher der Level, desto mehr Power und Wendigkeit wird Ihre Gravit haben. Sie können das Power Level ändern, indem Sie den Knopf entsprechend oft drü- cken. Das Power Level wird durch die Einstellung 30%/60%/100% rotieren. Lassen Sie die Einstellung auf 30%, wenn Sie Anfänger sind. 5 -> 360° Flip -> Wenn Sie diesen Knopf drücken, wird er gelb hervorgehoben und der Flip-Mode ist aktiv. Im Flip-Mode kann Ihre Gravit Flips in alle vier Richtungen machen. Um dies zu tun, neigen Sie Ihr Smartphone einfach in die Richtung, in welche die Gravit einen Flip machen soll.Achten Sie dabei darauf, Ihr Smartphone um mindestens 80° in die entsprechende Richtung zu neigen und neigen Sie es nicht zu schnell oder ruckartig. Sobald die Gravit ihren Flip ausgeführt hat, sollte der 360° Flip - Knopf wieder deaktiviert (also NICHT gelb hervorgehoben) sein. Um einen weiteren Flip zu machen, drücken Sie den Knopf einfach erneut und bewegen Sie Ihr Smartphone in die gewünschte Positi- on. Wenn Sie den Knopf aktiviert haben und sich dann doch dafür entscheiden sollten, KEINEN Flip zu machen, so drücken Sie den Knopf einfach erneut, um die Funktion zu deaktivieren. 6 -> Gyro-Steuerung -> Wenn diese Funktion aktiv ist, kann die Gravit mit dem Gyroskop Ihres Smartphones gesteuert werden. Das bedeutet, daß die Gravit in die Richtung fliegt, in der Sie Ihre Smartphone neigen. Je weiter/steiler Sie das Smartphone dabei neigen, desto schneller wird die Bewegung der Gravit in die entsprechende Richtung sein. Wenn Sie dieses Feature deaktivieren, so können Sie diese Steuerfunktionen auch mit dem rechten virtuellen Steuerknüppel ausführen, indem Sie ihn nach rechts und links und/ oder nach vorne oder hinten bewegen. Wir empfehlen Ihnen, die Gravit mithilfe der Gyro-Steuerung zu fliegen. Unseren Erfah- rungen nach ist das präziser, intuitiver und spaßiger. 7 -> Altitude-Hold (automatisches Halten der Flughöhe) -> Wir empfehlen Ihnen DRIN- GEND dieses Feature die ganze Zeit an zu lassen. Solange die Funktion aktiviert ist, hält die Gavit Ihre Flughöhe automatisch, was das Fliegen DEUTLICH einfacher macht. Die Knöpfe 15 (Auto-Landen), 16 (Notfall-Stop) und 17 (Motoren starten/stoppen) sind NUR verfügbar, wenn Altitude-Hold aktiviert ist. Sollten Sie sich dazu entscheiden, Altitu- de-Hold zu deaktivieren und die Gravit „manuell“ zu fliegen, so lesen Sie bitte das Kapitel „Die Gravit OHNE Altitude-Hold fliegen“ in dieser Anleitung. 8 -> Dieser Knopf schaltet die virtuellen Steuerknüppel und einige Knüpfe auf dem Kon- troll-Display aus. Diese Elemente sind dann nicht mehr sichtbar/benutzbar. Wir empfeh- len DRINGEND, diese Funktion IMMER AN ZU LASSEN, da Sie sonst Schwierigkeiten bekommen könnten, Ihre Gravit noch korrekt zu steuern. 9 -> Dieser Knopf gewährt Ihnen Zugang zu einem Unter-Menü mit weiteren Funktionen. So lange Sie nicht gedenken, diese Funktionen (siehe Knopf 10-13 unten) zu benutzen, können Sie diesen Knopf deaktiviert lassen, um einen aufgeräumteren Steuer-Screen zu haben. Der Knopf selbst hat keine Funktion, er macht nur die zusätzlichen Features sichtbar oder unsichtbar. 10 -> Der „REV“-Knopf dreht das Live-Video-Bild Ihrer Gravit um 180°. 11 -> Headless Flying. Dieser Knopf aktiviert/deaktiviert Headless Flying. Wenn Sie die Funktion nutzen wollen, heben Sie sie hervor. Wie man „Headless Flying“ benutzt Sobald Sie den Headless Flying-Knopf drücken, merkt sich Ihre Gravit ihre augenblick- liche Ausrichtung (= wohin die Vorderseite zeigt). Solange Sie in diesem Flugmodus blei- ben, wird die Orientierung des Quadrocopters immer relativ zu dieser „gespeicherten“ Ausrichtung sein, egal, in welche Richtung der Quadrocopter TATSÄCHLICH zeigt. Hier ist ein Beispiel: Nehmen wir einmal an, daß Sie Ihre Gravit vor sich auf den Boden ge- stellt haben, wobei die Nase Ihrer Gravit gradewegs WEG von Ihnen Richtung NORDEN zeigt. Nun drücken Sie den „Headless Flying“ Knopf an Ihrer Gravit. Daraufhin „merkt“ sich die Gravit die jetzige Ausrichtung als vorwärts. Nun heben Sie ab und drehen die Gravit um 180° im Flug, sodaß Sie nun mit ihrer Vorderseite nach SÜDEN zeigt. Wenn Sie der Gravit nun das Flugkommando „Fliege vorwärts“ geben, indem Sie den rechten Steuerknüppel nach vorne/oben drücken, so fliegt die Gravit tatsächlich WEG von Ihnen (in Richtung Ihrer gespeicherten vorwärts/NORD Position), anstatt auf Sie ZU zu fliegen, wie Sie es normalerweise in dieser Situation machen müsste. -> Das bedeutet: Sobald Sie den „Headless Flying“ Knopf drücken, werden alle Richtungen „eingefroren“ und sind ab dann RELATIV zur Ausrichtung die die Gravit hatte als der Knopf gedrückt wur- de. Solange Sie Ihre Position nicht verändern (also still stehen bleiben), fliegt Ihre Gravit z.B. immer nach rechts, wenn Sie den Steuerknüppel nach rechts auslenken, EGAL, wie die augenblickliche Ausrichtung der Gravit tatsächlich ist. Dasselbe gilt für alle anderen DEUTSCH BEDIENUNGSANLEITUNGLRP electronic GmbHHanfwiesenstraße 1573614 SchorndorfDeutschlandHA00097 © LRP electronic GmbH 2017 BEST-NR. 220716

GRAVIT SMART VISION FPV

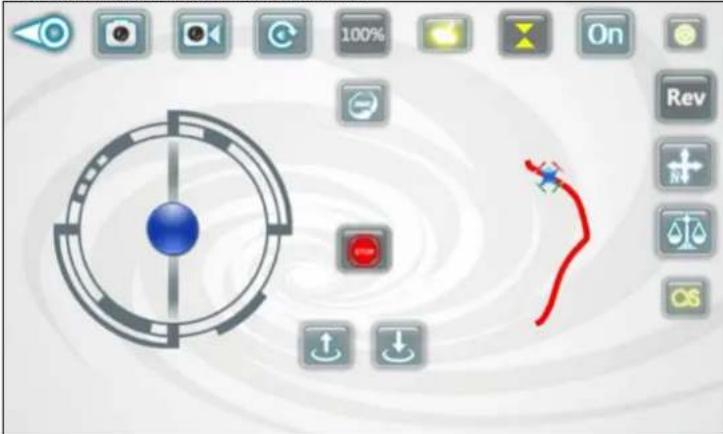

APP-CONTROLLED WIFI QUADROCOPTER Bewegungsrichtungen des rechten Steuerknüppels. Sobald Sie den „Headless Flying“ Knopf erneut drücken, sind die Steuerrichtungen wieder „normal“ und die Bewegung Ihrer Gravit abhängig von ihrer Ausrichtung. Wie „Headless Flying“ am besten funktioniert Um das beste aus diesem Feature rauszuholen empfiehlt LRP, „Headless Flying“ nur dann zu aktivieren, wenn Ihre Gravit tatsächlich geradeaus weg von Ihnen mit ihrer Vorderseite zeigt. Nur so fliegt die Gravit dann anschließen immer genau in die Richtung, in den Sie den rechten Steuerknüppel auslenken, Bedenken Sie bitte auch: Damit diese Funktion bestmöglich funktioniert, sollten Sie Ihre Position und Ausrichtung nicht signifikant än- dern. Ansonsten ändern Sie die ursprünglich Relation Ihrer Gravit zu Ihnen und dadurch auch die relative Flugrichtung, was darin resultieren würde, dass die Funktion nicht wie gewünscht oder erwartet funktioniert. Bitte beachten Sie: Sie können die Headless-Funk- tion jederzeit aktivieren und deaktivieren, wir empfehlen Ihnen aber, die Funktion zu akti- vieren, solange die Gravit noch still auf dem Boden steht. 12 -> Gyro-Kalibrierung: Wenn Sie diesen Knopf drücken, kalibriert die Gravit ihr Gyro- skop. Nutzen Sie diese Funktion, wenn Ihre Gravit sehr stark driftet während sie fliegt. Um eine erfolgreiche Gyro-Kalibrierung durchzuführen, machen Sie das folgende: a) Stellen Sie Ihre Gravit flugbereit auf einen flache, ebene Fläche (einen Tisch zum Beispiel) b) Drücken Sie den Kalibrierungs-Knopf einmal -> Die LEDs in den Armen der Gravit fangen an, schnell zu blinken. Sobald das Blinken wieder aufhört, wurde die Kalibrie- rung erfolgreich durchgeführt. WICHTIG: Drücken Sie diesen Knopf NICHT während Sie fliegen, da dies sehr wahr- scheinlich zum Absturz der Gravit führen würde. 13 -> Track-flying: Die Track-flying-Funktion erlaubt es Ihnen, Ihre Gravit zu steuern in- dem Sie einen Flug-Kurs auf das Display Ihres Smartphones zeichnen. Die Gravit fliegt dieses Flugmuster dann selbstständig ab. Um Track-flying zu aktivieren, drücken Sie Knopf 13. Er sollte daraufhin hervorgehoben (gelb) sein. Wir empfehlen DRINGEND, Track-flying nur DRAUSSEN oder in einem groß- en Raum (oder einer Halle) zu benutzen. Sobald Sie Track-flying aktiviert haben, ver- schwindet der RECHTE virtuelle Steuerknüppel und der Bildschirm ist an dieser Stelle leer. Jetzt malen Sie irgendein Muster auf die freie Fläche des Bildschirms. Das sieht dann so ähnlich wie im Bild unten aus: Um ein Gefühl für das Track-flying zu bekommen, empfehlen wir Ihnen, am Anfang kurze und einfache Muster zu malen. Wenn Sie sich vertraut fühlen mit der Funktion, so können Sie komplexere und längere Kurse zeichnen. BITTE BEACHTEN SIE: Wenn Sie Track-flying aktivieren und GLEICHZEITIG auch die Gy- ro-Steuerung aktiviert haben (Knöpfe 6 UND 13 BEIDE aktiviert), so kann die Gyro-Steu- erung das Track-flying aushebeln. Das bedeutet: Während die Gravit einen vorgezeich- neten Kurs abfliegt, kann dieser Kurs unterbrochen werden, wenn Sie Ihr Smartphone in irgendeine Richtung neigen. Dies ist keine Fehlfunktion sondern ein Sicherheits-Feature. Sie können den vorgezeichneten Kurs unterbrechen, falls Sie irgendwelche Problem da- mit haben. Stellen Sie also sicher, daß Sie während des Track-flyings Ihr Smartphone nicht neigen, ES SEI DENN Sie wollen den Kurs unterbrechen. Wenn Sie nicht wollen, dass der Flug-Kurs unterbrochen werden kann, können Sie natürlich auch die Gyro-Steu- erung abschalten, während Sie das Track-flying feature nutzen. 14 -> Der rechte virtuelle Steuerknüppel läßt Ihre Gravit vorwärts, rückwärts und seit- wärts fliegen (siehe auch Kapitel 5 „Standard Funktionen). Wenn die Gyro-Steuerung (Knopf 6) aktiviert ist, wird der rechte Steuerknüppel betätigt, indem Sie Ihr Smartphone in die entsprechende Richtung kippen, anstatt den Steuerknüppel mit Ihrem Daumen zu bewegen. 15 -> Auto-Land: Drücken Sie den Auto-Landen-Knopf, damit die Gravit langsam an Höhe verliert, automatisch landet und ihre Motoren abstellt. Wenn Sie ein Auto-Land initiieren, achten Sie darauf, daß Sie dies über einer hindernissfreien, ebenen Fläche tun. Ansonsten wir der Landeversuch in einem Absturz enden. 16 -> STOP-Knopf: Drücken Sie diesen Knopf, um die Motoren der Gravit SOFORT abzu- schalten, egal in welcher Flughöhe Sie sich befinden. Benutzen Sie diesen Knopf, wenn Ihre Gravit ausser Kontrolle geraten sollten und droht, wegzufliegen. 17 -> Start/Stop Motor-Knopf: Drücken Sie diesen Knopf, um die Motoren der Gravit zu starten oder zu stoppen. Wenn Sie die Gravit starten und fliegen möchten, drücken Sie den Knopf um die Motoren zu starten. Dann bewegen Sie innerhalb weniger Sekunden den Gasknüppel (18) nach oben. Details hierzu siehe Kapitel „Die Gravit Smart Vision FPV starten“. 18 -> Der linke Steuerknüppel wird dazu benutzt, die Gravit um ihre eigene Achse zu drehen (Gieren) und um an Höhe zu gewinnen und zu verlieren. Um die Gravit zu drehen, bewegen Sie den Steuerknüppel nach rechts oder links. Um an Höhe zu gewinnen, be- wegen Sie ihn nach oben, um an Höhe zu verlieren, bewegen Sie ihn nach unten. BITTE BEACHTEN SIE: Sollten Sie das Feature Altitude-Hold (button 7) NICHT aktiviert haben, wird die Gravit ihre Höhe NICHT automatisch halten. Sie müssen die gewünschte Flughöhe dann selber halten, indem Sie den Steuerknüppel entsprechend hoch und run- ter bewegen und die Flughöhe korrigieren.

7. DIE GRAVIT OHNE ALTITUDE-HOLD FLIEGEN

Normalerweise empfehlen wir, die Gravit ausschließlich mit aktivierter Altitude-Hold-Funk- tion zu fliegen. Der Grund hierfür ist, daß die Gravit sehr präzise, einfach, intuitiv und be- quem zu fliegen ist, wenn diese Funktion angeschaltet ist. BITTE BEACHTEN SIE: Es ist DEUTLICH schwieriger, die Gravit ohne aktivierte Altitu- de-Hold-Funktion zu fliegen und Sie sollten dies nur tun, wenn Sie ein erfahrener Pilot und sehr vertraut mit der Steuerung sind. Wenn Sie dieses Feature trotzdem deaktivieren wollen, können Sie dies natürlich tun. Die Gravit OHNE automatische Höhen-Kontrolle zu fliegen funktioniert wie folgt:

1. Machen Sie Ihre Gravit startklar und stellen Sie sie auf eine ebene. flache Oberfläche

2. Um die Motoren zu starten, müssen Sie nun einen speziellen Steuerknüppel-Befehl

auslösen, weil ja der „Start/Stop Motor“-Knopf nicht verfügbar ist, wenn Altitude-Hold deaktiviert ist. Zuerst DEAKTIVIEREN Sie nun die Gyro-Steuerung (Knopf 6). Dann bewegen Sie den lin- ken Steuerknüppel in die 7-Uhr-Position und den rechten Steuerknüppel GLEICHZEITIG in die 5-Uhr-Position und halten Sie diese dort, bis die Motoren starten.

3. Nun können Sie sich überlegen, ob Sie die Gyro-Steuerung deaktiviert lassen (was

bedeuten würde, dass Sie anstatt der Gyro-Steuerung den rechten virtuellen Steuer- knüppel benutzen müssten) oder ob Sie sie wieder aktivieren. Das Fliegen MIT aktivierter Gyro-Steuerung ist deutlich einfacher, bedenken Sie dies.

4. Bewegen Sie den linken Steuerknüppel nun nach oben WÄHREND die Motoren sich

noch drehen. Für den Fall dass die Motoren bereits wieder ausgegangen sind, wieder- holen Sie Schritt 2). Die Gravit wird abheben und Sie haben nun die volle Kontrolle. Bitte bedenken Sie, daß Sie nun die Flughöhe der Gravit mit dem linken Steuerknüppel selbst- ständig auf dem gewünschten Niveau halten müssen, indem Sie den Knüppel hoch oder runter bewegen. Die restlichen Funktionen der Gravit arbeiten wie beschrieben.

5. Um die Gravit zu landen, bewegen Sie einfach den linken Steuerknüppel abwärts. Die

Gravit wird an Höhe verlieren. Um die Motoren komplett anzuschalten, bewegen Sie den linken Steuerknüppel komplett abwärts.

8. DIE GRAVIT SMART VISION FPV FLIEGEN – WENN DER AKKU LEER IST

Wenn der Akku Ihrer Gravit zu Neige geht, fangen die LEDs auf der Unterseite der Arme Ihrer Gravit an zu blinken. Das Blink-Muster ist „blink-blink-Pause-blink-blink-Pause“ mit einer Frequenz von zweimal Blinken in der Sekunde. Wenn Sie dieses Blinken sehen wissen Sie, dass es Zeit ist, Ihre Gravit so langsam zu landen. Sie haben immer noch Zeit, ein wenig herumzufliegen, aber einige der fortgeschrittenen Funktionen (wie z.B. Flips machen) werden nicht mehr funktionieren und Sie sollten die Gravit innerhalb der nächsten 30 Sekunden sicher landen.

9. HINWEISE UND TIPPS

Funktions-Reichweite: Die Reichweite der Gravit Smart Vision hängt sehr stark vom ver- wendeten Smartphone und von den örtlichen Gegebenheiten ab. Bitte fliegen Sie die Gravit nicht zu weit weg von sich. LRP empfielt, die Gravit innerhalb eines Radius von maximal 20 m zu fliegen! Flugdauer: Die Flugdauer Ihrer Smart Vision hängt stark davon ab, wie Sie die Gravit flie- gen und welche fortgeschrittenen Funktionen Sie benutzen. Wenn Sie zum Beispiel sehr viele Flips machen und schnell fliegen, wird dies eine kürzere Flugdauer zur Folge haben. Rechnen Sie mit einer Flugzeit von etwa 5-7 Minuten. Propeller-Schutz: Die Propeller-Schützer der Smart Vision können sehr einfach abge- nommen werden. Schieben Sie die Schützer einfach nach unten, indem Sie auf zwei gegenüberliegenden Seiten mit Ihren Fingerspitzen nach unten drücken. In selber Weise können Sie die Guards wieder installieren. Wenn Sie die Schützer wieder anbringen, so stellen Sie sicher, daß sie vollständig hochgeschoben wurden. Es gibt an jedem der Füs- se der Gravit eine kleine Halterung, die den Propeller-Schützer fixiert. Das Fliegen mit oder ohne Propeller-Schützer hat beides Vor- und Nachteile. Der Vorteil ist mehr Sicherheit! Wenn die Guards installiert sind, schützen Sie die Propeller vor Schä- den durch einen Crash oder das Fliegen gegen eine Wand. Und sie schützen umgekehrt natürlich Dinge und Personen davor, von den sich drehenden Rotoren erfasst zu werden. Der Nachteil ist, daß die Gravit mit montierten Propeller-Schützern schwerer wird und mehr Luftwiderstand aufweist. Dies resultiert in einer kürzeren Flugzeit und das Handling der Gravit wird weniger agil und direkt sein mit installierten Guards. LRP ist der Meinung, daß Sicherheit klar vorgeht. Das ist der Grund dafür, daß die Propel- ler-Schützer ab Werk bereits angebracht sind. Natürlich steht es Ihnen jederzeit frei, die Schützer zu demontieren. DEUTSCH BEDIENUNGSANLEITUNGLRP electronic GmbHHanfwiesenstraße 1573614 SchorndorfDeutschlandHA00097 © LRP electronic GmbH 2017 BEST-NR. 220716

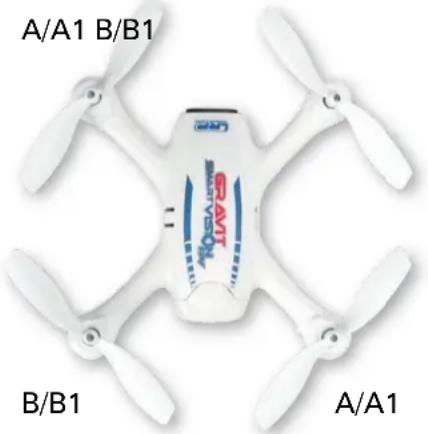

Die folgenden Ersatzteil sind für Ihre Gravit Smart Vision FPV erhältlich: - 222932:Ersatz-Propeller-Guards (weiss, 4 Stk.) - Gravit Smart Vision FPV - 222933:Ersatz-Propeller (2xA/2xB) - Gravit Smart Vision FPV - 222934:Ersatz-LiPo-Akku 3.7V 520mAh - Gravit Smart Vision FPV Die Propeller ersetzen Früher oder später werden Sie einen Propeller ersetzen müssen, weil dieser verschlissen oder beschädigt ist. Wenn Sie einen Propeller ersetzen, stellen Sie sicher, daß Sie dies korrekt und wie im Bild unten gezeigt machen. Stellen Sie sicher, daß Sie immer den korrekten Propeller (siehe Markierung auf dem Propeller) auf die entsprechendene Motorwelle montieren. Um ei- nen Propeller abzunhemen, lösen Sie zuerst die Schraube, welche ihn auf der Motorwelle hält. Ersetzen Sie dann den defekten Propeller mit einem entsprechenden neuen und sichern Sie diesen, indem Sie die Schraube wieder anziehen. Sie können die korrekte Anbringung der Propeller dem Bild unten entnehmen:
