MODE D'EMPLOI Buggy twenty4 B XciteRC

Utilisation destinée....29

Contenu de la livraison 29

Accessoires indispensables....29

Légende des symboles de danger 29

Consignes de sécurité....29

Consignes de sécurité pour l'utilisation des piles ou accumulateurs....31

La télécommande....32

Télécommande (emetteur) 32

BINDING 33

Inserer les batteries ....33

Mise en service....34

Après l'utilisation....35

Entretien....36

Problèmes pouvant survenir 36

Réparations, pieces détachées....37

Charactéristiques techniques....38

Consignes pour la protection de l'environnement....38

Informations relatives à la loi de recyclage des piles....38

Declaration de conformité....54

Mentions légales

Cette notice d'emploi est une publication de la

Tous droits réservés, traduction incluse. Toute reproduction p.ex. photocopie, microfiche ou enregistrement informatique doivent être autorisées par écrit par l'éditeur. La réimpression, aussi par extraits est interdite.

Cette notice d'emploi répond au stand technique du produit au moment de la mise à l'impression. Toute modification de la technique et de l'équipement est réservée. Aucun droit ne peut être réclamé des données et figures de cette notice d'emploi.

NOUS DECLINONS TOUTE RESPONSABILITE EN CAS D ERREUR D' IMPRESSION! NOUS NOUS RESERVONS LE DROIT DE MODIFICATION!

Veuillez trouver la dernière version de cette notice d'emploi dans l'internet sous www.XciteRCc.de

© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG

Nous vous remercions pour votre véhicule de Twenty4 série de XciteRC. La notice d'emploi livrée contient des consignes importantes pour l'utilisation de votre nouveau modèle.

Pour une utilisation sans danger lisez toutes les consignes de cette notice avant de mettre votre modèle en marche.

FR

Tous noms de société et désignations de produits sont marques des porteurs respectifs. Tous droits réservés.

Utilisation destinée

Le Twenty4 est un véhicule Offroad entièrement monté, avec moteur et variateur. La radiocommande en 2.4 GHz est également fournie. Vous ne pourrez évoluer avec ce modèle que sur des plans d'eau adaptés, suffisamment grands et sans obstacles.

Ce produit n'est pas un jouet et n'est pas approprié aux enfants de moins de 14 ans. L'utilisation ou la manipulation par des enfants de moins de 14 ans ne doit se faire que sous surveillance d'un adulte.

Lisez et respectez toutes les consignes de sécurité et avertissements contenus dans ce mode d'emploi et ceux qui figurent sur l'emballage avant de mettre en marche votre modèle!

Ce mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour l'usage du produit. Conservez le pour votre lecture mais aussi remettez cette documentation à tierce personne si vous décidez de prêter ou vendre le Twenty4. Notre garantie ne couvrira aucun dégât ou mauvais fonctionnement en cas de non-respect du mode d'emploi et des consignes de sécurité.

Contenu de la livraison

Véhicule RTR, pré-assemblé

Emetteur

Mode d'emploi avec liste des pièces de rechange

Accessoires indispensables

3 piles ou accumulateurs format AA pour l'émetteur

4 accumulateurs format AA pour l'émetteur

Outils

Légende des symboles de danger

DANGER: Ces indications doivent être respectées impérativement par l'utilisateur! L'inobservation de ces indications peut entrainer un mauvais fonctionnement. Ces indications sont également utiles pour votre propre sécurité et pour celle des autres personnes!

ATTENTION: Ces indications doivent être respectées par l'utilisateur! L'inobservation de ces indications peut aboutir à la perte de la garantie, peut être la cause de dommages de toute sorte ou d'accidents.

Indications ou conseils pour un fonctionnement optimal.

Instructions pour la maintenance et l'entretien afin d'assurer une durée de vie maximum du produit.

Consignes de sécurité

Ces indications doivent être respectées impérativement. La XciteRC Modellbau GmbH&Co.KG décline toute responsabilité en cas de dommages aux personnes et/ou à autre matériel suite à une utilisation non conforme ou suite au non-respect des consignes de sécurité. Dans ces cas, la garantie ne s'applique pas. Utilisez le modèle toujours avec grande attention et responsabilité pour éviter tout dommage aux personnes ou/et autre matériel. Nous recommandons également de souscrire une assurance de responsabilité civile. Si vous avez déjà une assurance de responsabilité civile, informez-vous soigneusement si votre contrat vous

couvre pour l'utilisation de cet appareil.

FR

- Attention, ce produit contient des petites pièces mobiles qui peuvent être avalées et qui sont donc dangereuses pour la santé. Ne jamais laisser l'appareil à la portée des enfants de moins de 3 ans.

- Ce produit n'est pas un jouet et n'est pas approprié aux enfants de moins de 14 ans

- La manipulation d'un modèle radiocommandé demande de la pratique et de l'expérience. Au début, faites voler votre nouveau modèle avec beaucoup de prudence et familiarisez-vous d'abord avec les réactions de la boite de commande.

- DANGER: une manipulation contrôlée et sécurisée exige concentration et réactivité. Ne faites pas conduire le modèle si vous êtes fatigué ou si vous êtes sous l'influence de l'alcool ou de médicaments. – Danger d'accident et de blessure !

- DANGER: la commande de ce modèle s'effectue par signaux radioélectriques qui peuvent être influencés par l'environnement. Eventuellement, vous pourriez perdre le contrôle de votre modèle. Ne faites conduire votre modèle que si vous avez une visibilité suffisante permettant un contact visuel direct et en espace libre, à l'écart des voitures, trafic et personnes- Danger d'accident et de blessure !

- Ne faites pas conduire votre modèle pendant un orage ou à proximité de mâts d'émission ou de lignes haute tension.

- L'utilisation d'appareils radiocommandés n'est pas permise dans tous les lieux publics (rues, chemins, places ou lacs). Renseignez-vous préalablement si leur usage est permis. Ceci est également valable pour les lieux privés, l'autorisation du propriétaire du lieu est indispensable.

- DANGER: ne naviguez que sur des plans d'eau dans lesquels il n'y a pas de baigneurs, ni d'ani-maux - Risque de blessures!

- DANGER: Faites attention que vos doigts, vos cheveux et vos vêtements ne rentrent pas dans le champ des parties rotatives et des roues. – Danger de blessure !

- Pour la mise en marche, actionnez toujours d'abord l'émetteur puis dans un deuxième temps l'appareil.

A NOTER: L'émetteur doit toujours rester allumé pendant l'utilisation!

- Ne faites jamais conduire votre modèle avec des accumulateurs faibles car la portée sera extrêmement diminuée.

- Quand l'accumulateur faiblit, alors le modèle ralentit dans un premier temps, ensuite les manettes de contrôle ne réagissent plus correctement. Il est impératif de stopper l'utilisation pour recharger les accumulateurs.

- Respectez soigneusement les consignes et les avertissements contenus dans ce mode d'emploi du Twenty4, ainsi que ceux de tous les accessoires que vous utiliserez en accompagnement de celui-ci (chargeurs, accumulateurs rechargeables etc.).

- DANGER: Tenez à l'écart des enfants toutes les parties d'emballages, toutes les petites pièces, les matériaux chimiques et électriques – Danger d'accident et de blessure !

- ⚠️ ATTENTION: Evitez tous les obstacles que l'appareil ne pourrait pas franchir et continuez à donner plein gaz. Une collision peut provoquer la destruction du moteur, du variateur et du boitier de vitesse!

- Le modèle et l'émetteur ne doivent être ni mouillés ni tenus dans un endroit humide car les pièces électroniques (récepteur, variateur et servo) et les accumulateurs Lithium ne sont pas étanches. Ne faites jamais conduire le modèle par temps de pluie ou de brouillard dense, ne le faites pas rouler sur l'herbe humide et ne le faites pas traverser les flaques ou la neige.

- DANGER: Danger d'incendie et d'explosion par intrusion d'humidité dans les accumulateurs LiPo!

- Les parties en matière plastique (par exemple les suspensions et les pièces de carrosserie) perdent de la flexibilité à basses températures (moins de 10°C) et peuvent se rompre plus facilement.

- Aucune modification ni aucune réadaptation du modèle ne sont permises par motif de sécurité et d'agré-

ment CE. Ceci est valable, en particulier, pour l'émetteur, le récepteur et le variateur, à exception des travaux d'entretien ou de réparation avec des pièces détachées d'origine.

• Les roues dentées dans les servos sont usinées avec grande précision et sont très petites. La marge de tolérance est minime. Ne tournez jamais les servos avec la main - ils pourraient être sérieusement détruits.
• Après l'usage, éteindrez en premier le modèle, puis l'émetteur.

- DANGER: Enlevez les accus du modèle et de l'émetteur. Ne stockez jamais le modèle sans avoir retiré les accumulateurs. Danger d'incendie !

• Stockez les accumulateurs à part et sur un support incombustible.
- Les composants de propulsion (moteur et variateur) et l'accumulateur peuvent s'échauffer pendant l'usage.

- DANGER: Danger de brûlure ! Laissez refroidir complètement ces composants après l'usage et aussi avant chaque changement de l'accumulateur.

La mise en route et l'utilisation du modèle se font sous l'entière et totale responsabilité de l'utilisateur. Seule une utilisation responsable et prudente vous protégera d'éventuelles blessures et dégâts matériels.

Consignes de sécurité pour l'utilisation des piles ou accumulateurs

• Les piles et accumulateurs doivent être tenus à l'écart des enfants! Ne laissez jamais les piles et les accumulateurs à portée sans surveillance, ils pourraient être avalés par des enfants ou des animaux domestiques !

• N'utilisez que des piles/accumulateurs homologués pour ce modèle ou des piles/accumulateurs étant de qualité similaire.

• DANGER : n'exposez pas les piles/accumulateurs à une source de chaleur. Ne les jetez jamais au feu. Danger de brûlure et d'explosion!

• ⚠️ DANGER : respectez la polarité des différents éléments en les montant dans l'appareil, ne court-circuitez pas les branchements. Danger de brûlure et d'explosion!
• Si possible échanger toutes les piles en même temps. Ne jamais mélanger des piles neuves avec de piles déjà usées et ne pas utiliser en même temps des accumulateurs ayant des charges différentes.
• ⚠️ DANGER : N'utilisez pas de piles ou accus défectueux. – Danger de brûlure! Danger d'irritation au contact avec la peau, protégez votre peau avec des gants!
• DANGER: n'essayez jamais de recharger des piles non rechargeables. – Danger de brûlure ou d'explosion!
• Pour recharger les accumulateurs, ôtez-les au préalable du modèle.
• Pour recharger les accumulateurs, seule l'utilisation d'un chargeur homologué est autorisée. Le processus de rechargement ne doit se faire que sur une surface non inflammable et sous la surveillance permanente d'un adulte. – Danger de brûlure!
• Ne laissez jamais des piles usées dans le modèle. Retirez les piles usées immédiatement.
• PRECAUTION: les accumulateurs NiMH doivent être vérifiés au plus tard tous les trois mois. Les accumulateurs ont la particularité de se décharger automatiquement pendant leur repos. Donc, pour éviter leur déchargement complet qui entrainerait leur destruction, il faut les recharger régulièrement si nécessaire. Utilisez de préférence des accus RTU. Ceux-ci retiennent mieux leur charge.
• PRECAUTION: Vérifiez la capacité de stockage de vos accumulateurs en Lithium. En règle générale, un accumulateur, stocké trop longtemps avec une charge trop forte ou avec une charge trop basse, sera endommagé.

La société XciteRC Modelbau GmbH & Co.KG ne peut pas contrôler la manipulation des accus faite par l'utilisateur et de ce fait, ne peut pas être tenue responsable d'une mauvaise opération de chargement ou déchargement.

FR

La télécommande

Ci-dessous, vous trouvez une vue d'ensemble des fonctions et des réglages de la télécommande. Vous devez absolument lire attentivement ces instructions avant d'effectuer le premier course.

• Assurez-vous que l'émetteur est bien éteint. L'interrupteur ON-OFF doit être sur la position O.

- Ensuite ouvrez le cache des accus situé sur l'arrière de l'émetteur et introduisez les piles ou les accus dans l'emplacement réservé. Assurez-vous de ne pas inverser la polarité!

- Fermez le cache des accumulateur et allumez l'émetteur. - Basculer l'interrupteur ON/OFF en position I.

• Les deux témoins sont allumés.

- ATTENTION: si le témoin verte clignotes, il ne faut pas démarrer le modèle. – Danger d'écrasement! Il faut immédiatement changer les piles de l'émetteur ou charger les accumulateurs.

- Faites toujours attention au témoin rouge et au signal d'alarme durant chaque utilisation. S'ils se déclenchent, il faut immédiatement faire atterrir l'avion et changer les piles ou recharger les accumulateurs.

Télécommande (emetteur)

A B C

XciteRC XRC21 2.4GHz ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

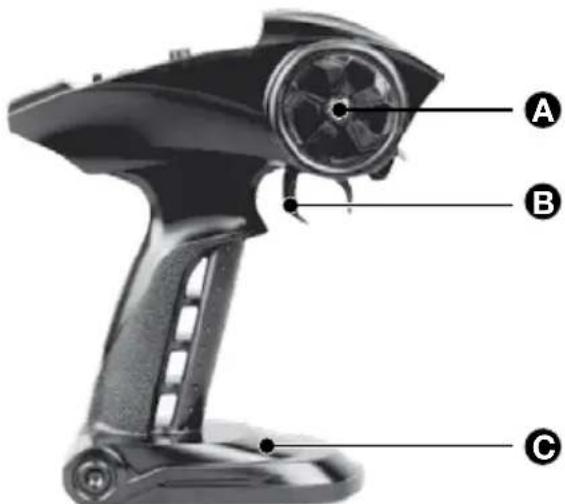

A. Volant pour la direction à droite ou gauge
B. Levier de gaz: Contrôle la vitesse et la direction du course
C. Logement accus

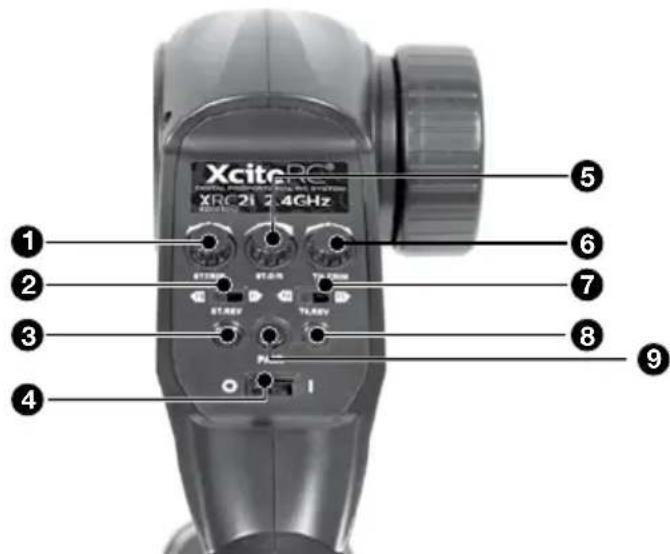

1. Trim de direction : ajuste le déplacement en ligne droite
2. Commutateur Servoreverse pour direction
3. POWER-LED montre la tension de la pile
4. L'interrupteur On/Off ouvre et ferme le circuit électrique de l'émetteur
5. Réglage de la course de direction
6. Trim de gaz (ne peuvent pas être ajusté)
7. Commutateur Servoreverse pour le gaz
8. Témion LED « BIND »
9. Interrupteur « BIND » (Pair)

NOTE: le réglage du trim TH.TRIM et les commutateurs servo reverse pour la direction ST.REV et gaz TH.REV ne doit pas être obstrué. Vérifier la position correcte avant chaque sortie: le trim de gaz à la position centrale (marque montre vers le haut), Servo reverse pour direction: interrupteur en position R, servo reverse gaz: aussi en position N.

BINDING

Le récepteur 2.4 GHz du Twenty4 doit être initialisé et connecté une première fois avec l'émetteur, cette procédure est appelée le „binding“. Cette mesure vous assure que votre récepteur ne recoit de connection qu'avec votre émetteur et que le modèle n'aura pas d'interférences avec d'autres appareils. Cette procédure peut être renouvelée plusieurs fois.

L'émetteur et le récepteur du Twenty4 sont alors connectés entre eux et vous pouvez faire décoller le modèle. Si une nouvelle procédure de „Binding“ doit être refaite, par exemple en cas d'échange d'émetteur, veuillez alors suivre les instructions suivantes:

• Assurez-vous qu'aucun autre réseau 2.4 GHz (par exemple, WLAN ou autre émetteur) ne se trouve dans votre entourage.
  • La distance entre votre émetteur et le Twenty4 ne doit pas excéder 1mètre.
• Allumez la voiture, la LED rouge de l'ensemble de réception clignote durant 5 secondes. Durant ces 5 secondes:
• Appuyer sur la touche Bind de l'émetteur, la maintenir enfoncée en allumant l'émetteur. Relâcher la touche Bind de l'émetteur, la LED verte se met à clignoter.
• Au bout de 5 secondes environ, toutes les LEDs (de l'émetteur et de la réception) restent allumées, maintenant l'émetteur est assigné à la voiture.
  • Si le témoin LED clignote de nouveau en vert, il faut alors refaire la procédure.

Inserer les batteries

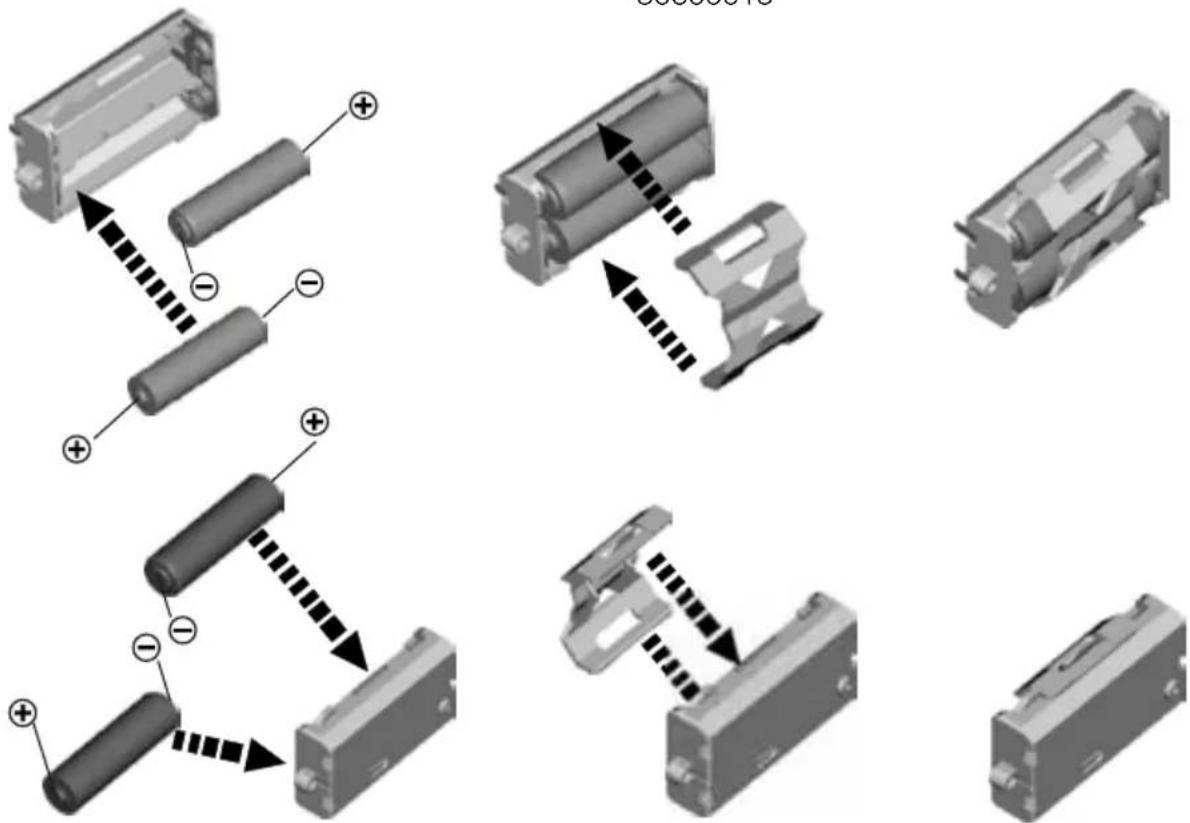

i Note: utiliser uniquement des batteries rechargeables pour le véhicule, pas de piles! Avec des piles le bon fonctionnement n'est pas garanti.

ATTENTION: lisez attentivement les consignes de prudence et de sécurité.

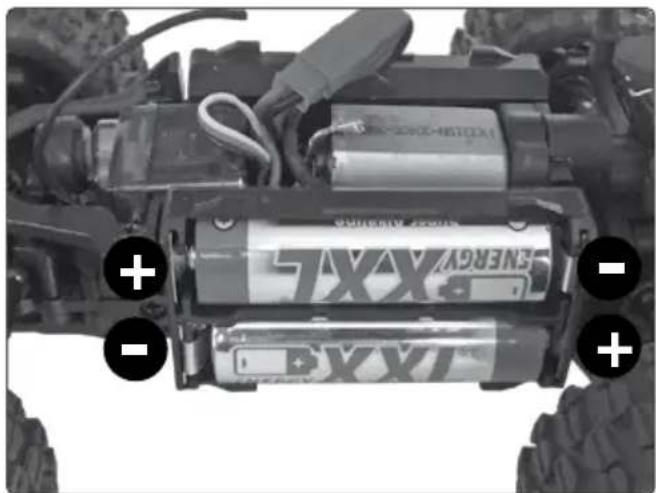

DANGER : respectez la polarité des différents éléments en les montant dans l'appareil. Danger de brûlure et d'explosion!

Les contacts du support de batterie dans le véhicule desserrer un peu dans le temps en changeant fréquemment. Se faire sentir par des bref abandons pendant la course. Transformez-les en contact avec un tournevis légèrement de sorte qu'ils soient correctement retour aux cellules de la batterie!

Insérez l'accu dans le véhicule et brancher le connecteur au variateur. Avant de commencer, vérifiez toutes les fonctions de la télécommande. Suit le modèle exactement et directement vos commandes? Ou il réagit retard ou saccadée? Si c'est le cas, recommencez en tout cas, de toute façon, mais vérifier les piles de l'émetteur et la batterie d'entraînement et de recharger ou remplacer si nécessaire. Le temps de parcours de vos Twenty4 est fortement dépendante du substrat. En terrain mamelonné ou les hautes herbes, le temps de parcours est beaucoup plus faible, voici aussi moteur, variateur et l'accu plus chaud. Si la batterie est faible, le véhicule est le premier jamais plus lent jusqu'à ce qu'il s'arrête enfin complètement. Pour augmenter la durée de vie de la batterie d'entraînement, vous devriez cesser l'exploitation lorsque le véhicule commence à ralentir.

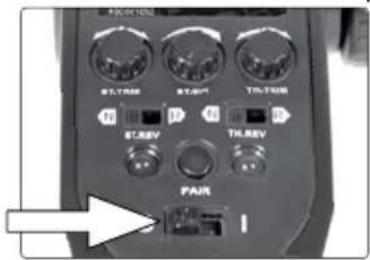

1. Allumez l'émetteur. – L'interrupteur ON/OFF en position I.

STTRM STABV TIRTRM STREV THREV FAIR

1. Allumez le véhicule. △i Note: Ne mise le levier de gaz pas directement après l'allumentation! Attendez environ 5 secondes pour que le récepteur à connecter correctement l'émetteur.

2. Pilotage :

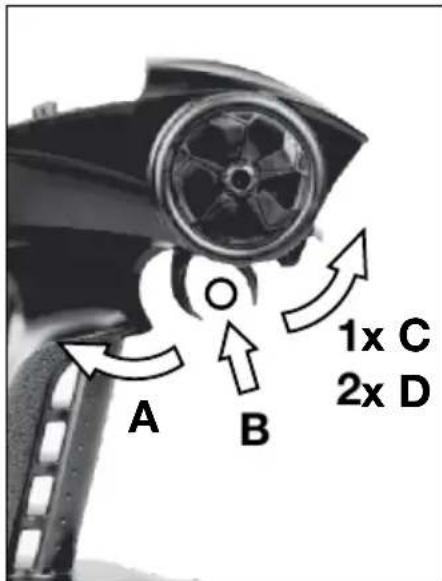

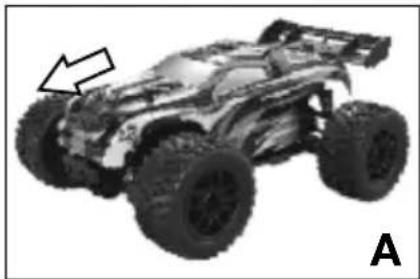

A B 1x C 2x D

ATTENTION: Le modèle atteint un durée de parcours jusqu'à d'une heure avec des accus chargés pleinement. Pour ne pas surcharger le moteur, vous devriez insérer une pause à après 15 -30 minutes, afin que le moteur puisse refroidir Danger de brûlure!

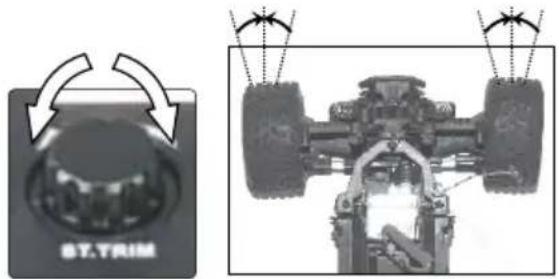

1. Trim de direction: conduire lentement vers l'avant au niveau du sol. Maintenant corriger la stabilité de déplacement en ligne droite avec ST.TRIM.

ST.TRIM

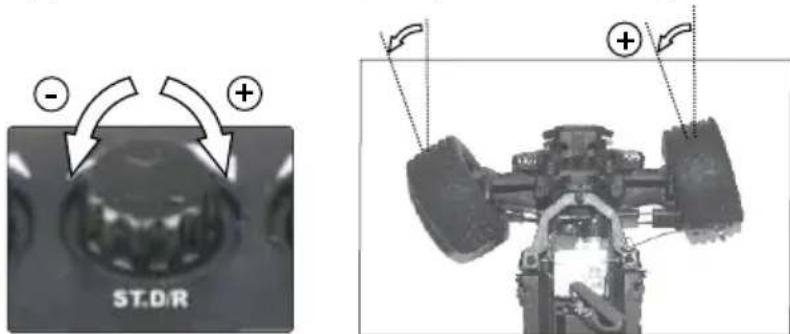

1. Avec le rue rotatif au-dessous du volant, le braquage du véhicule peut être ajusté. Donne plus de braquage un plus petit milieu de tours, courbes on pouvoir traverser plus étroitement. Pour, vous placez d'abord tout à fait à gauche ajuster le braquage rue rotatif sur le plus faible impact. Tournez maintenant lentement vers la droite, jusqu'à ce que le braquage souhaité soit atteint.

ATTENTION : Ne tournez pas puisque les renvois de direction pressent d'ailleurs contre les supports renvoi de direction, cela pouvez endommager le servo !

ST.D.R - +

Après l'utilisation

1. Mise hors circuit le véhicule.
2. Mise hors circuit l'émetteur. - L'interrupteur ON/OFF en position O.

OFF

BY-TRIM STDR TH-TRIM STREV TH-REV PAR

1. Ⓔ NOTE : mise hors circuit d'abord le véhicule, après l'émetteur.

DANGER: eteindre d'abord le modèle puis l'émetteur. Débranchez les accus et retirez les de l'appareil - Danger de brûlure et d'explosion!

Entretien

Pour profiter pleinement de votre modèle, il est nécessaire d'effectuer régulièrement quelques travaux d'entretien afin que celui-ci reste en parfaite état de marche et ne s'use qu'avec modération.

• Après chaque utilisation débarrassez le de toute saleté ou poussière, le plus simple est d'utiliser un pinceau doux ou avec un peu d'air comprimé. Si la salissure est trop importante, vous pouvez aussi utiliser un pinceau plus dur ou une brosse à dents.
• Ne jamais utiliser de nettoyant chimique, par exemple du diluant, pour nettoyer les pièces de carrosserie car ces produits risquent d'attaquer la matière plastique et endommager votre appareil. En principe, il suffit de prendre un chiffon doux et un peu d'eau avec du produit vaisselle.
  • Vérifiez tous les vis et revissez si nécessaire.
• Vérifiez qu'aucun interrupteur, aucun câble, aucun accu ou pile ne soient endommagés.

DANGER: ne jamais utiliser d'accus ou piles défectueuses. Et vous en débarrassez immédiate- . – Danger de brûlure! Respecter les recommandations pour les piles usagées.

- Vérifiez que toutes les pièces du modèle adhérent bien, que rien n'est brisé ou ne présentent quel-conques altérations, en particulier sur les roues dentées. Sinon réparez- les.

DANGER: retirer les piles ou accus du modèle et de l'émetteur quand l'appareil est à l'arrêt.- Dan-e brûlure!

Problèmes pouvant survenir

Problèmes Causes possibles Solutions
Le moteur ne démarre pas	Cordon moteur arraché, débrancherAccu de propulsion presque videTrim de gaz TH.TRIM à l’émetteur ajusté fauxMoteur défectueux	Resouder le cordon, brancher le connecteurCharger l’accu de propulsion selon la noticeVérifier la radiocommande, ajuster le trim des gazRemplacer le moteur
Le moteur tourner court du mauvais côté	Commutateur inverse gaz TH.REV ajusté faux (position R)	Commutateur inverse servo dans la correct position N
Le moteur n’a pas de rendemen	Accu de propulsion presque videTrim de gaz TH.TRIM à l’émetteur ajusté fauxL’entraînement se fait difficilementLa motorisation est bruyanteLe moteur devient très chaud	Charger l’accu de propulsion selon la noticeVérifier la radiocommande, ajuster le trim des gazVérifier l’ensemble motorisation, nettoyerVérifier le jeu des pignonsLaissez refroidir, vérifier l’ensemble motorisation, vérifier le jeu des pignons, réexaminer en parts bloqué
Le modèle se pilote difficilement	LED’s de l’émetteur clignotes - Batteries émetteur videsTrim de direction ST.TRIM à l’émetteur ajusté fauxPerturbations/InterférencesTrim de gaz TH.TRIM à l’émetteur ajusté faux	Remplacer les batteries ou recharger les accusTrimer de nouveau le servo de directionFaire une courte pause puis refaire un essaiVérifier la radiocommande, ajuster le trim des gaz

Problèmes Causes possibles Solutions
Le modèle n'a pas de fonction	LED de l'émetteur ne s'allume pasEmetteur - récepteur pas lié correctementPerturbations/InterférencesTrim de gaz TH.TRIM à l'émetteur ajusté fauxAntenne de véhicule n'ont pas de contactLED's de l'émetteur clignotes - Batteries émet-teur videsAccu de propulsion presque videContacts du compartiment à piles est sale ou courbés
Le modèle est très bruyante	Jeu entre le pignon et engrenage mal régléPignons ou roulements usésRoulements usés

Réparations, pieces détachées

Les traces d'une usure normale et les pièces endommagées suite à un accident ne sont pas couverts par la garantie. La responsabilité du constructeur est entièrement exclue. L'exclusion de la garantie s'applique en général comme suit :

Pour les modèles de voitures: les pneus usés, les pieces d'entraînement et roues dentées usées, ou des suspensions tordues ou cassées, le chassis ou la carrosserie

Pour les modèles de bateaux: hélices cassées, superstructures détachées

Pour les modèles d'avions: tous les dégats causés par un transport non approprié ou un crash.

Si vous découvrez un défaut de fabrication ou une pièce détériorée au moment de l'ouverture de l'emballage – avant la première mise en route – retournez le modèle sans attendre à votre concessionnaire ou directement chez nous afin que nous procédions à un échange.

Toutes les pièces du Twenty4 peuvent être disponibles comme pièces détachées. En cas de pièces défectueuses, vous pouvez vous aider du dessin éclaté pour l'identifier et la commander. Le montage est décrit sur les pages 47 bis 51.

En cas de problème ou de questions consultez votre concessionnaire.

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. [phone]

Email: [e-mail]

Vous trouverez les pièces détachées du Twenty4 chez votre concessionnaire ou online sur http://www.XciteRC.de

Charactéristiques techniques

Longueur 160-167 mm
Largeur 121-130 mm
Hauteur 72-75 mm
Empattement 102 mm
Poids env. 315 g
Moteur Brushed RC131
Variateur 4x AA (4.8 - 6.0 V DC)
Emetteur XRC 2i 2.4 GHz 2-voies
Portée de l'émetteur env. 50 m

CONSIGNES POUR LA PROTECTION DE L'ENVIRONNEMENT

Le symbole de la poubelle barrée sur l'emballage signifie que celui-ci ne peut pas jamais être jeté à la poubelle. Cette mesure contribue à éviter tous les dangers sur l'environnement et sur les personnes pouvant résulter d'une élimination sauvage des appareils électriques et électroniques. Cela favorise les efforts de recyclage.

Le dépôt de tous les appareils électriques ou électroniques dans les points de récupération autorisés près de chez vous est gratuit. Renseignez-vous auprès de votre commune ou mairie où se trouve le centre de tri le plus proche de chez vous. Nous reprenons également tous nos appareils électriques ou électroniques gratuitement après usage si vous nous les renvoyez. Nous les remettrons à un centre de tri ou de recyclage. Les piles ou les accus doivent être retirés de chaque appareil et doivent être remis au centre de tri approprié à ce type de déchets.

Informations relatives à la loi de recyclage des piles

Nous commercialisons des piles et des accus et sommes dans ce cas dans l'obligation selon la législation en vigueur (BattG) d'informer le consommateur comme suit :

Il est formellement interdit de jeter les piles et les accus dans la poubelle domestique, la loi oblige les consommateurs de les remettre à un dépôt homologué après usage. Les piles usagées contiennent des métaux/produits dangereux qui peuvent entrainer des effets nocifs pour la santé et pour l'environnement en cas de mauvais stockage ou élimination. Les piles contiennent aussi des matières premières comme du fer, du cuivre, du zinc, du manganèse ou du nickel qui peuvent être recyclés.

Vous pouvez nous renvoyer les piles et les accumulateurs par poste suffisamment affranchie à l'adresse ci-dessous :

Ou vous pouvez les remettre gratuitement au point de collecte le plus proche de chez vous (par exemple, dans la distribution ou dans les containers de récupération de piles de votre commune). La remise chez les commerçants est limitée aux quantités domestiques et aux marques et type de piles vendues dans ce commerce.

Sur les piles contenants des produits dangereux figurent le symbole d'une poubelle barrée et le symbole des métaux dangereux.

Le symbole de la poubelle barrée signifie que les piles et les accumulateurs ne doivent pas être jetés dans la poubelle classique.

Ci-dessous les symboles que vous reconnaîtrez

Cd = Cadmium
- Pb = Plomb
• Hg = mercure
Li = Lithium

FR

FR

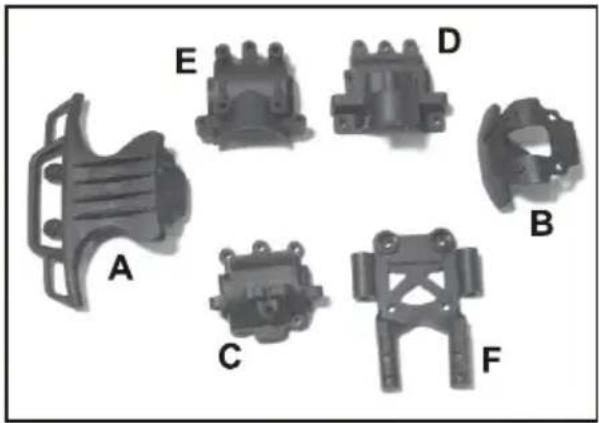

A: Jupe de protection (M24 / DB24)
B: Jupe de protection (B24 / T24)
C: Boîter de transmission avant (au-dessus)
D: Boîter de transmission arrière (au-dessus)
E: Boîter de transmission arrière (au-dessous)
F: Support de bras au-dessous (arrière)

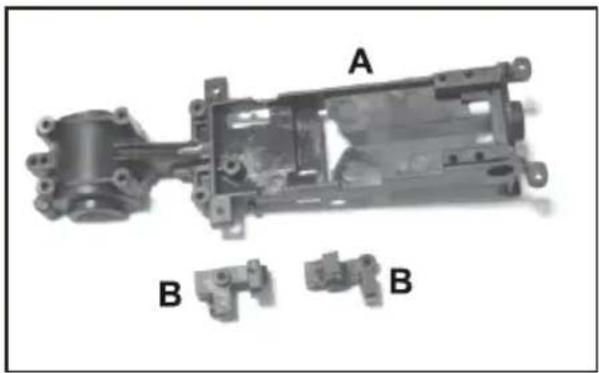

A: Support ensemble PCB
B: Châssisplatte au-dessus
C: Support d'accu
D: Support moteur (RC 131)
F: Support moteur (RC 180)

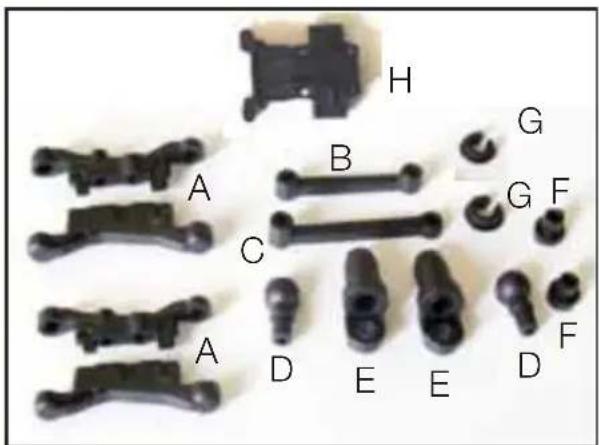

A: Bras inférieur avant/arrière
B: Bras supérieur avant
C: Bras supérieur arrière
D: Logement sperique pour amortisseur
E: Boîter de amortisseur
F: Fixation d'amortisseur au-dessus
G: Coupelles amortisseurs au-dessous
H: Support de bras avant

Les images peuvent varier des pièces réelles.

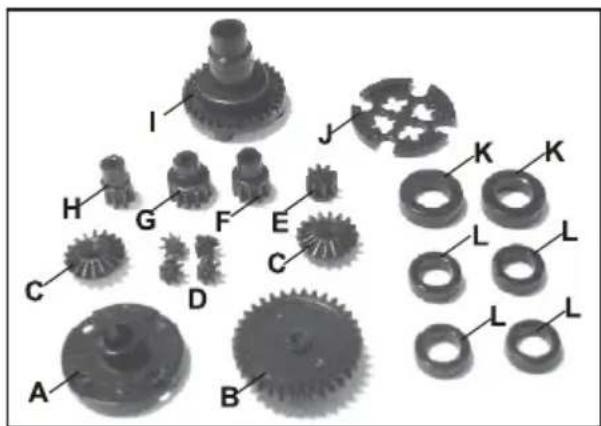

A: Boîter de différentiel
B: Pignon (34 D.)
C: Pignon de différentiel grande (18 D.)
D: Pignon de différentiel petite (8 D.)
E: Pignon d'arbre 8 D.
F: Pignon 10 D.
G: Pignon 12 D.
H: Pignon 8 D.

I: Differéntiel

J: Support pignon de différentiel petite
K: Roulement de différentiel (6x10x3 mm)
L: Roulement de arbre de transmission (5x8x3 mm)

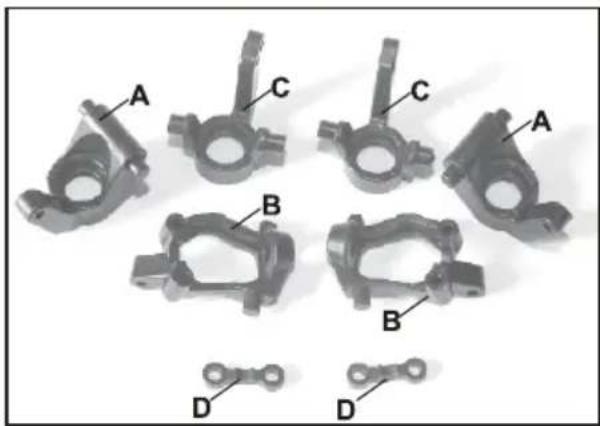

A: Support des roues arrière (gauche/droite)
B: Support renvoi de direction avant (gauche/droite)
C: Renvoi de direction avant (gauche/droite)
D: Support renvoi de direction au-dessus

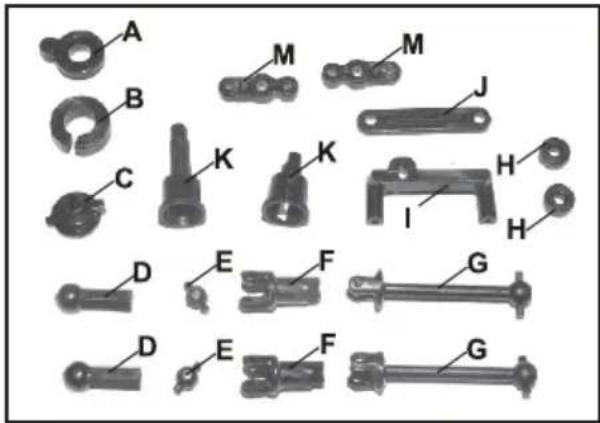

A: Servo Saver part 1 K: Sortie de différentiel
B: Servo Saver part 2 M: Lévier de déviation
C: Servo Saver part 3
D: Logement sperique de direction
E: Balle de cardan
F: Arbre de transmission
G: Arbre de transmission arrière
H: Roulement d'arbre de transmission (2x6x2.5 mm)

I: Support pour lévier de déviation

J: Bras de liaison renvoi

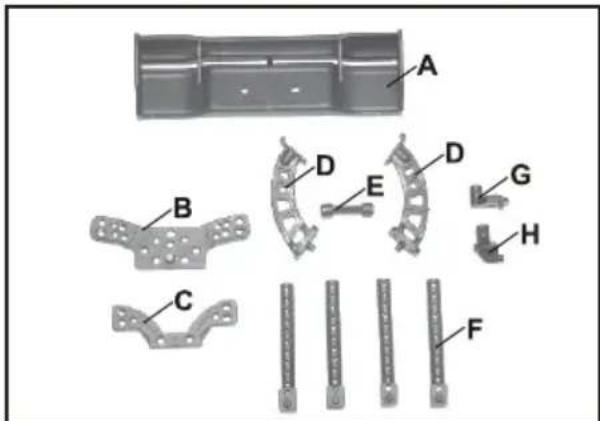

A: Aileron arrière (B24/T24)
B: Plaque amortisseurs arrière
C: Plaque amortisseurs avant
D: Support aileron arrière
E: Support aileron arrière
F: Support carrosserie (T24 / M24 / DB24)
G: Support carrosserie avant (B24)
H: Support carrosserie arrière (B24)

Les images peuvent varier des pièces réelles.

FR

30600001

Zentral-Kardanwelle

Main Drive Shaft

Arbre à cardan centre

30600002

Querlenkerstifte (8)

Tige filetée de direction (8)

30600004

Dämpferkugeln (8)

Shock Ball Bolt (8)

Rotules d'amortisseur (8)

30600005

Lenkungskugeln (8)

Goupille de joint de cardan

30600008

Ressort d'amortisseur (4)

30600010

Empfängerantenne

Receiver Antenna

Antenne de récepteur

30600011

Contact pour support accu

30600012

Diff.-Beilagscheiben (20)

Diff.-Shims (20)

Rondelles de differentiel (20)

30600013

Boîter de transmission, jupe de

protection

30600014

Support d'accu - unité PCB

30600016

Regler-Empfängereinheit 1:24 Serie Main PCB Plate 1:24 Series Unité recepteur - variateur 1:24 series

30600030

Schraubensatz (140 Stück) Screw Set (140 pcs.) Lot de visserie complet (140 pièces)

30600031

Amortisseur alum. (4)

61500002

Set Roulements 1:24 série (14)

30600103

Plaque amortisseurs alum. avant/arrière

30600104

Bras inférieur alum. avant/arrière

30600105

Alu-Motorkühlkörper

Dissipateur thermique alum.

30600106

Bras avant supérieur ajustable alum.

30600107

Bras arrière supérieur ajustable alum.

30600108

Differentiel coupler en acier (2 paires)

30600109

Metall-Kardanwellen vorne (Paar)

Front Universal Shafts (pair)

Arbre de transmission avant (paire)

30600110

Metall-Kardanwellen hinten (Paar)

Rear Universal Shafts (pair)

Arbre de transmission arrière (paire)

30600111

Diff. compl. avec coupler en acier

30600112

Support de roues avant alum. (4)

30600113

Support de roues arrière alum. (paire)

ASchneidschraube 2x5 mmSelf Tapping screw 2x5 mmVis à fileter 2x5 mm	BSchneidschraube 2x6 mmSelf Tapping screw 2x6 mmVis à fileter 2x6 mm	CSchneidschraube 2x8 mmSelf Tapping screw 2x8 mmVis à fileter 2x8 mm
DSchneidschraube 2x10 mmSelf Tapping screw 2x10 mmVis à fileter 2x10 mm	ETeiligewinde Schraube 2x8 mmPartial Thread screw 2x8 mmVis à filetage partiel 2x8 mm	FTeiligewinde Schraube 2x9.5 mmPartial Thread screw 2x9.5 mmVis à filetage partiel 2x9.5 mm
GTeiligewinde Schraube 2x17.5 mmPartial Thread screw 2x17.5 mmVis à filetage partiel 2x17.5 mm	HSenkkopf Schneidschraube 2x6 mmCountersunk Self Tapping screw 2x6 mmVis à tête de fraisée 2x6 mm	ISenkkopf Schneidschraube 2x9 mmCountersunk Self Tapping screw 2x9 mmVis à tête de fraisée 2x9 mm
JSenkkopf Schneidschraube 2x12 mmCountersunk Self Tapping screw 2x12 mmVis à tête de fraisée 2x12 mm	KSenkkopf Schraube 1.5x5 mmCountersunk screw 1.5x5 mmVis à tête de fraisée 1.5x5 mm	LSenkkopf Schraube 2x3 mmCountersunk screw 2x3 mmVis à tête de fraisée 2x3 mm
MSchneidschraube mit Bund 2x6 mmFlange Self Tapping screw 2x6 mmVis à tête de ceinture 2x6 mm	NSchneidschraube mit Bund 2.6x10 mmFlange Self Tapping screw 2.6x10 mmVis à tête de centure 2.6x10 mm	Abweichungen vorbehalten.The images may vary from the actual parts.Les images peuvent varier des pièces réelles.

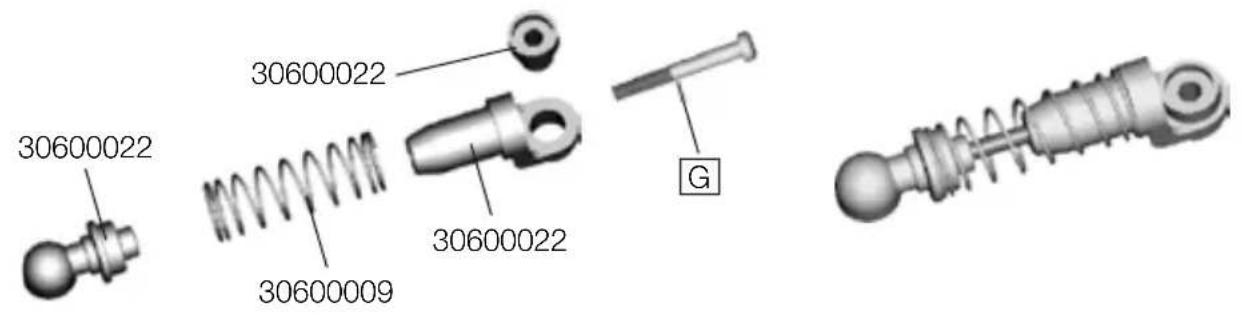

30600022 30600022 30600009 30600022 G

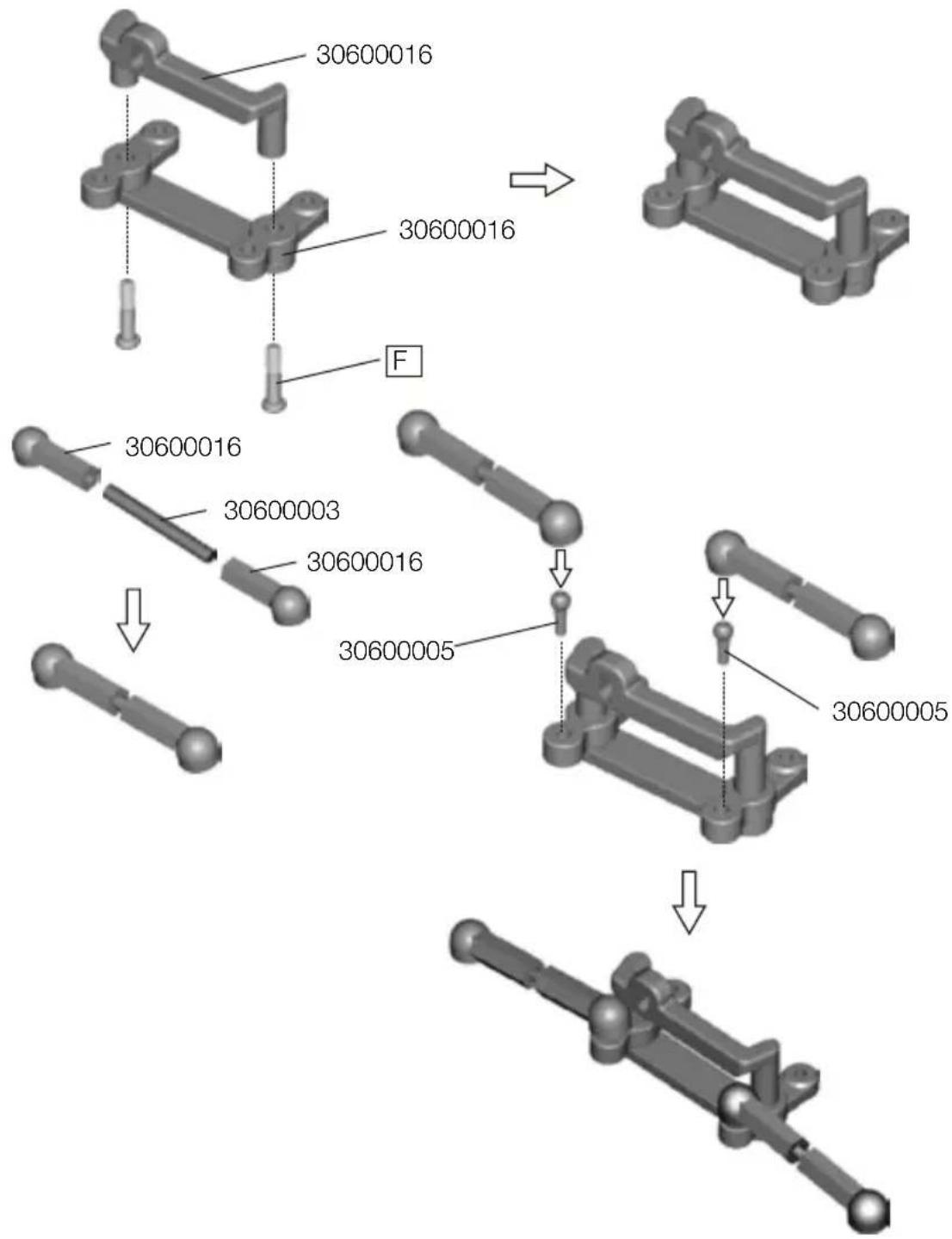

30600016 30600016 F 30600016 30600003 30600016 30600005 30600005

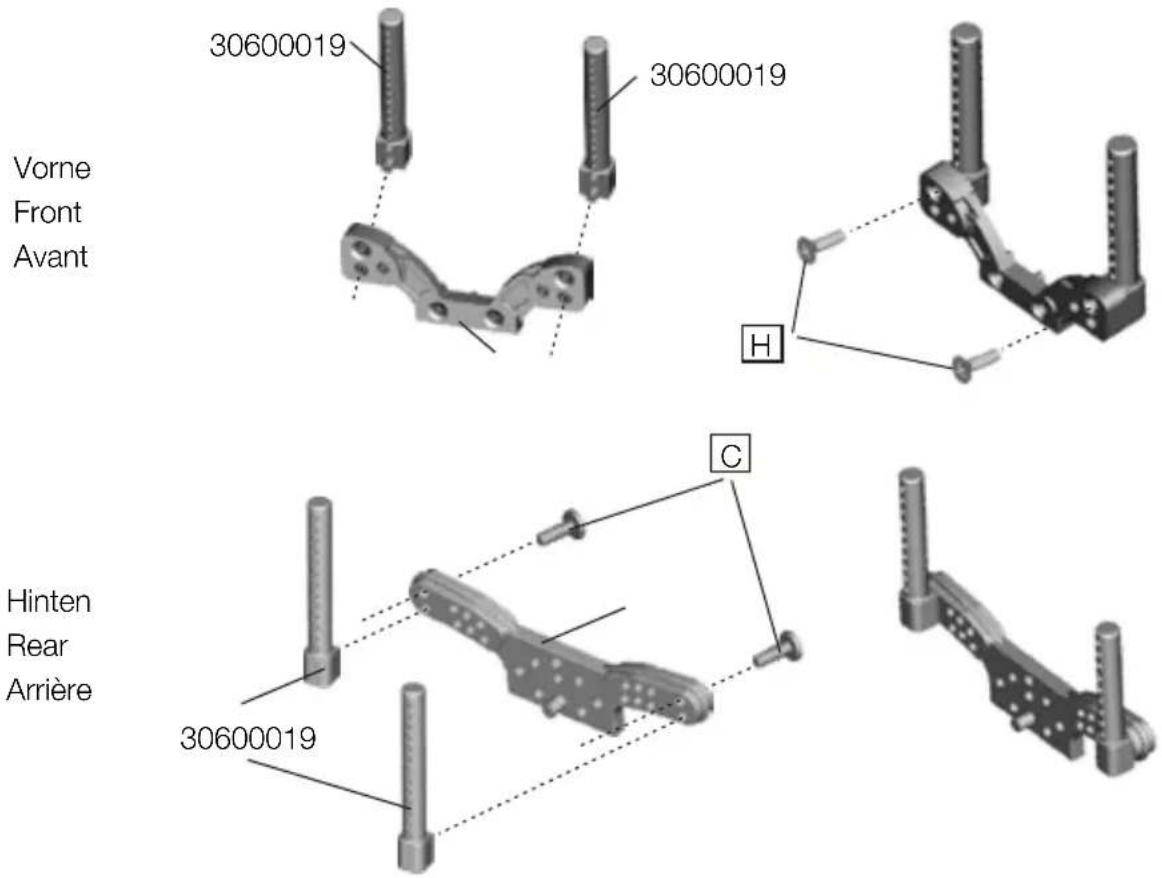

Karosseriehalter vorne/hinten - Body posts front/rear - Support carrosserie avant/arrière (Truggy, SC, Truck)

Vorne Front Avant 30600019 30600019 H C Hinten Rear Arrière 30600019

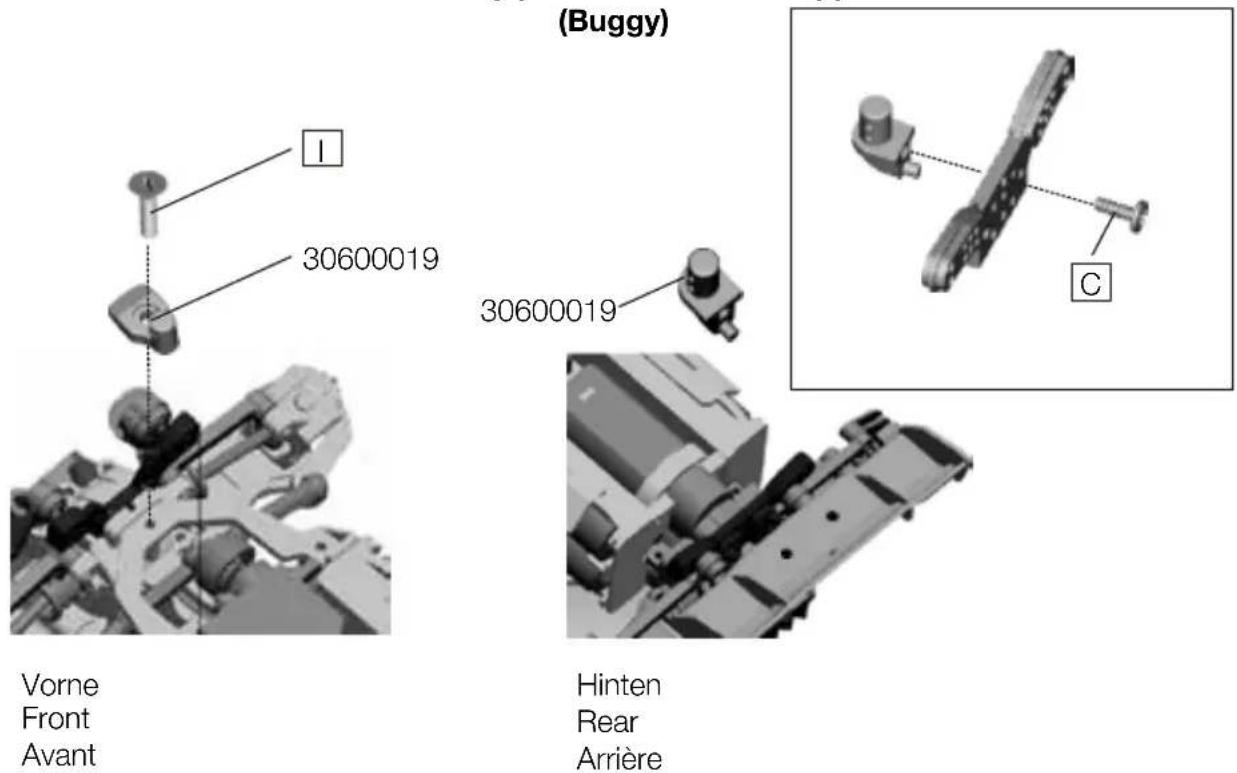

Karosseriehalter vorne/hinten - Body posts front/rear - Support carrosserie avant/arrière

(Buggy) 30600019 30600019 Vorne Front Avant Hinten Rear Arrière

30600016 30600017 30600017 30600012 30600017 30600017 30600017 30600017 30600017 30600017 30600019 30600012 30600012 30600017 30600017 30600016 30600016 30600020

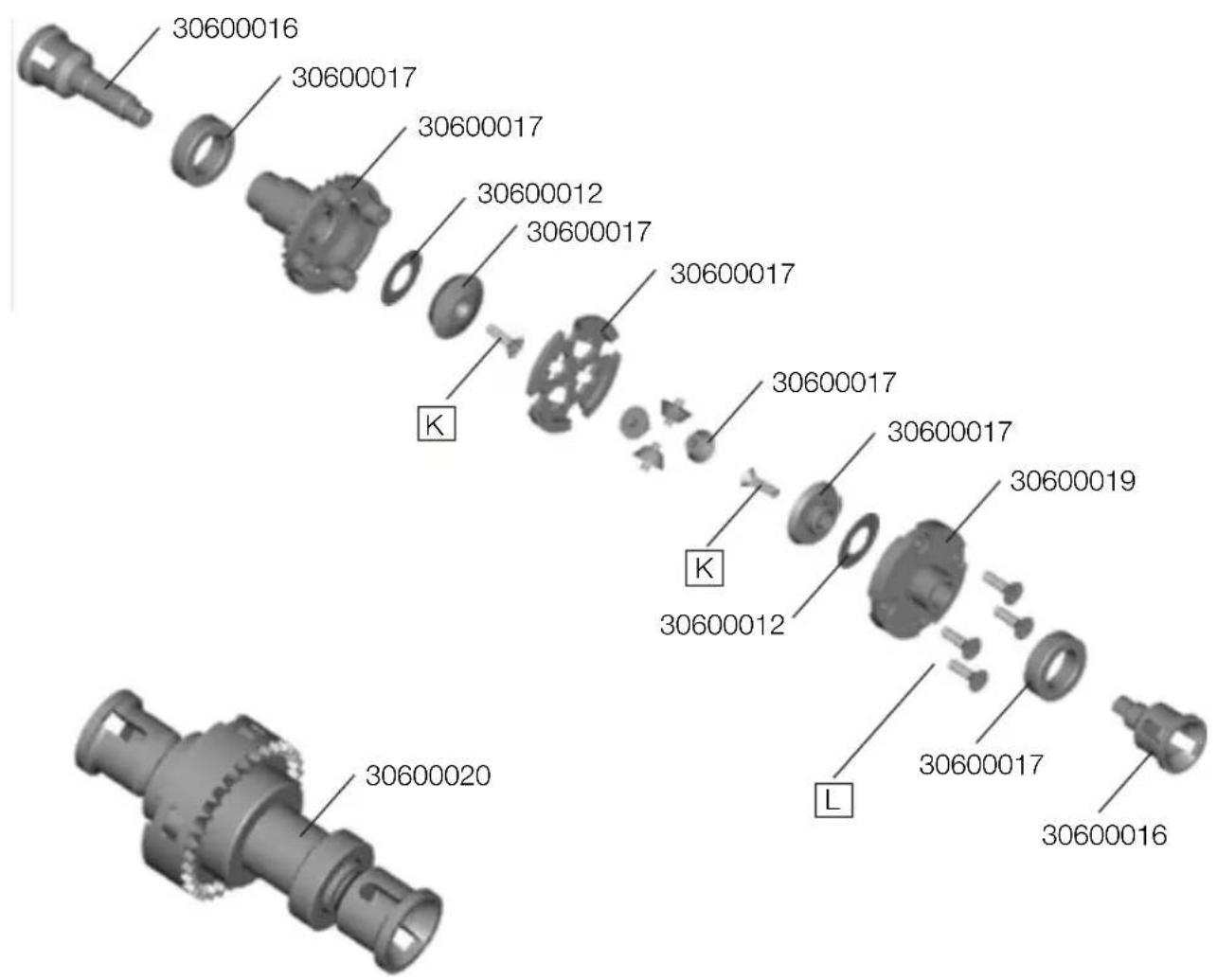

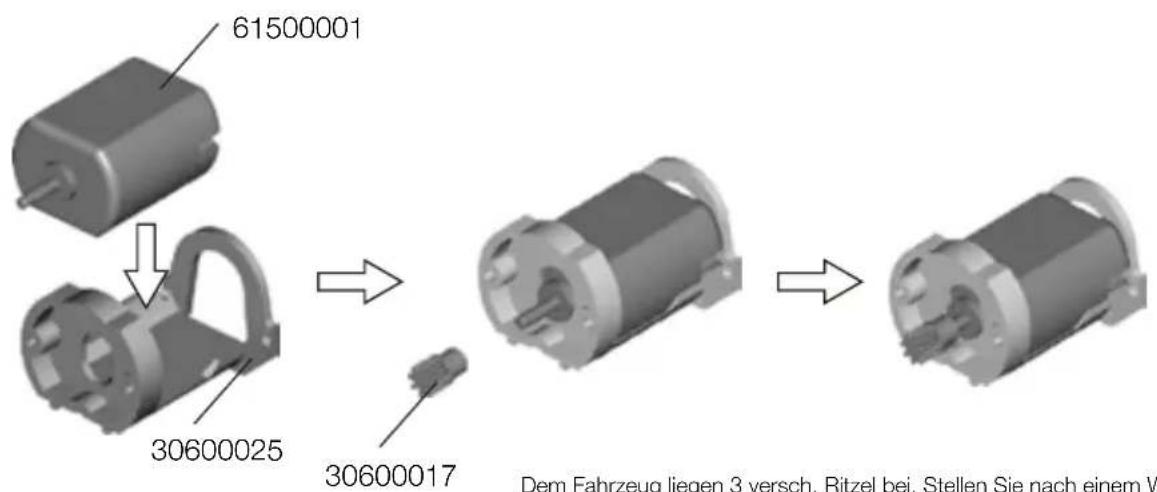

Trois pignons différents joint le véhicule. Ajuster le jeu de flanc de dent entre pignons et le pignon après un changement.

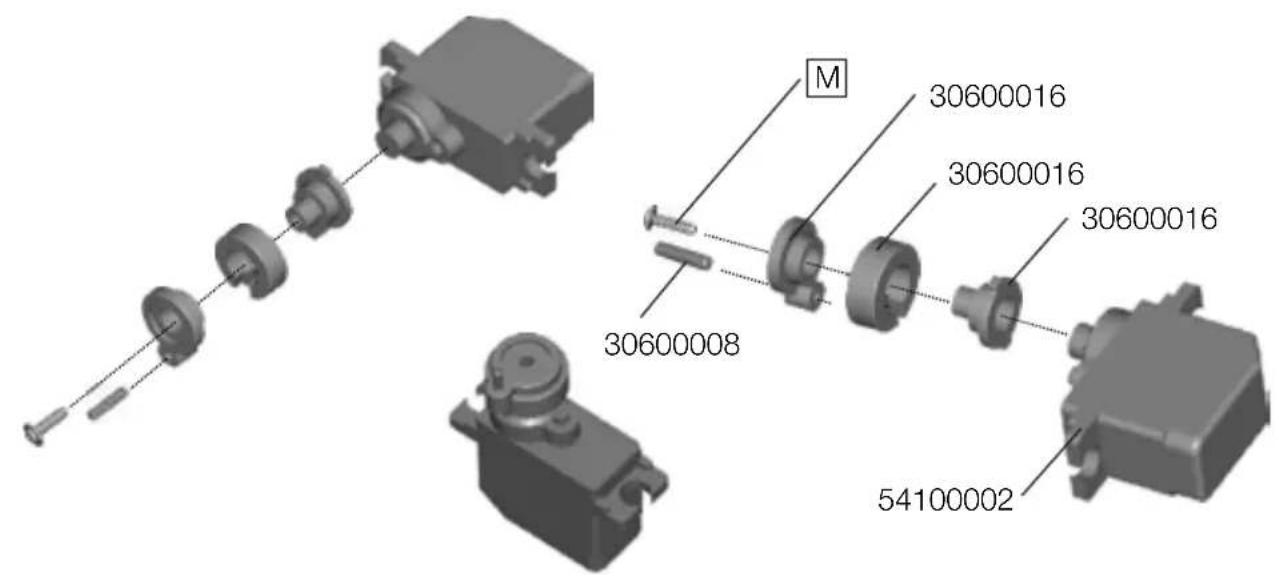

M 30600016 30600016 30600016 30600008 54100002

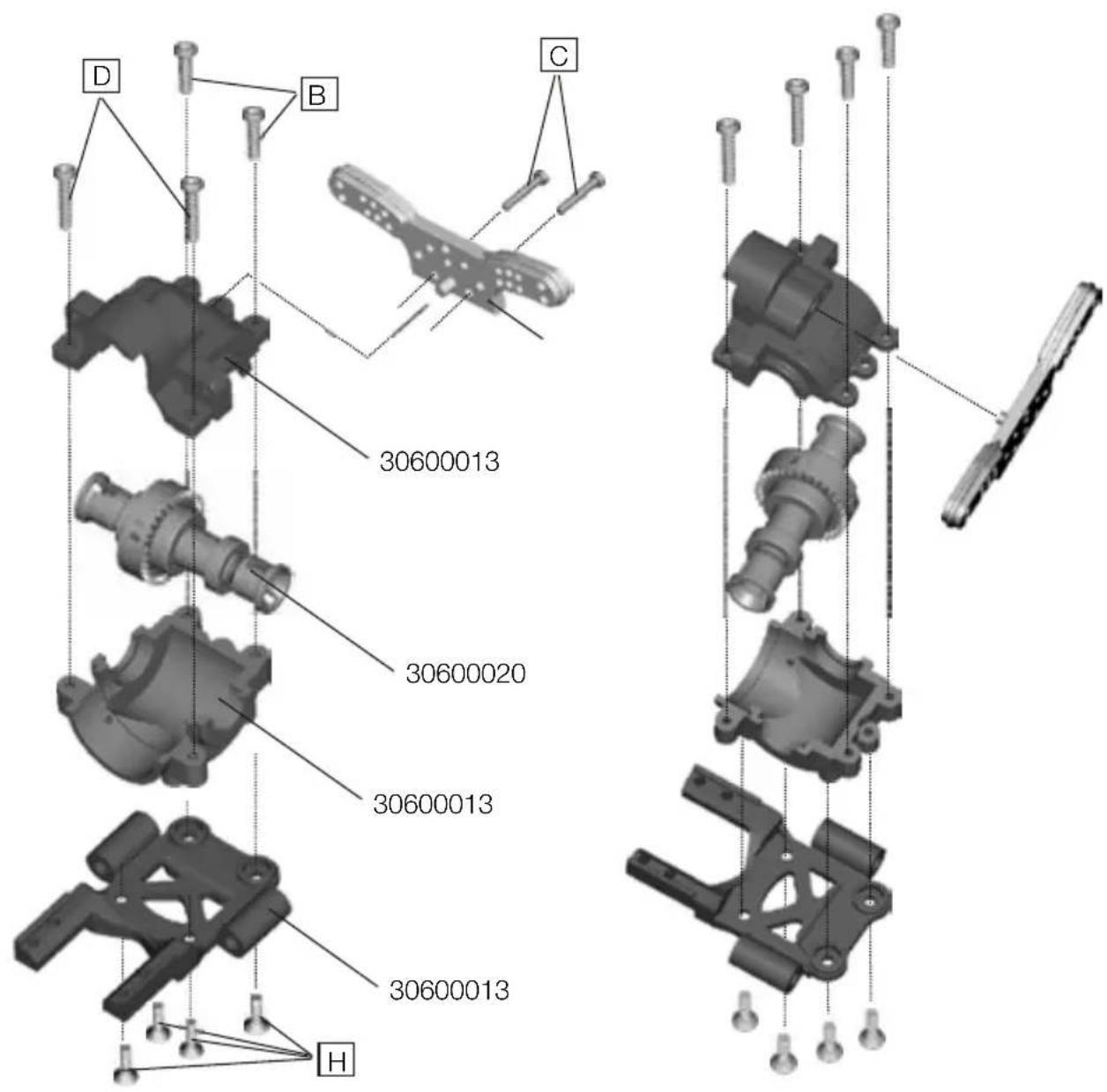

D B C 30600013 30600020 30600013 30600013 H

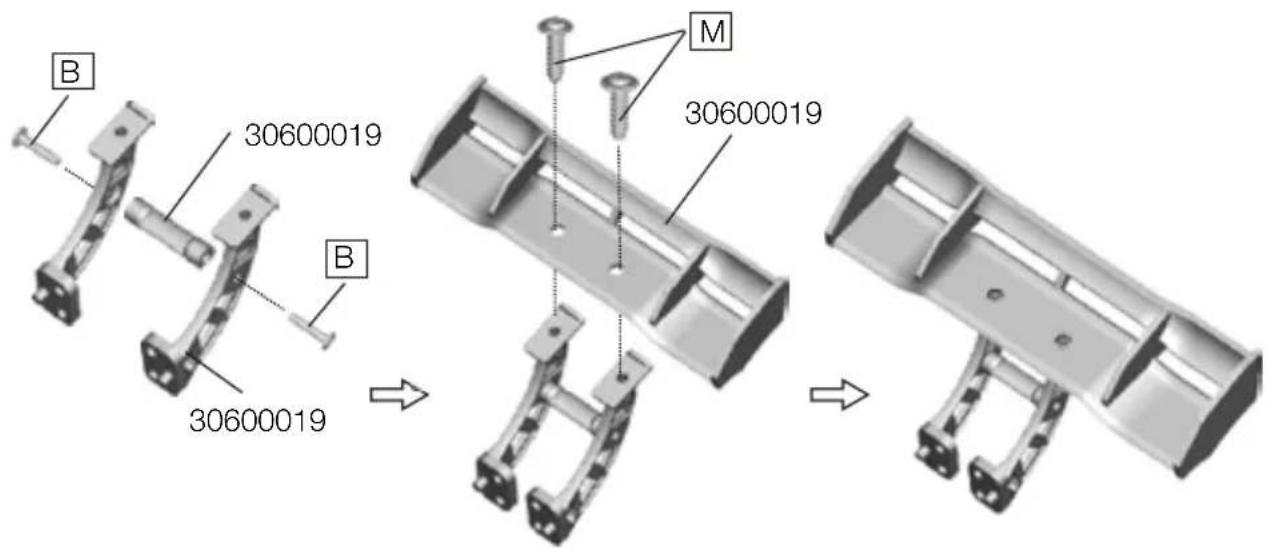

Heckflügelmontage - Rear Wing Assembly - Assemblage aileron arrière (Truggy / Buggy)

B 30600019 B 30600019 M 30600019

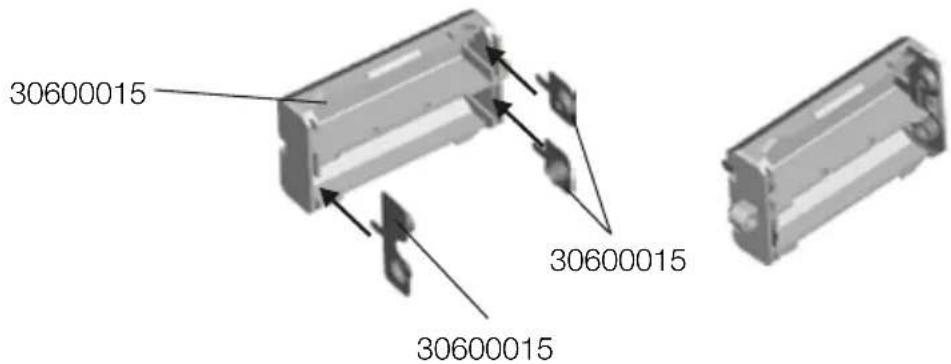

30600015 30600015 30600015

FR La société XciteRC Modellbau GmbH & Co. KG déclare que cet article est conforme aux directives CE R&TTE 1999/5/EC and RoHS 2011/65/EC.

Vous trouverez la déclaration de conformité détailée sur internet, sous www.XciteRC.com, sur la page de l'article en question, sous le lien de la Déclaration de conformité ou e-mail: [e-mail].

XciteRC®

SERY 4 WENTHY
