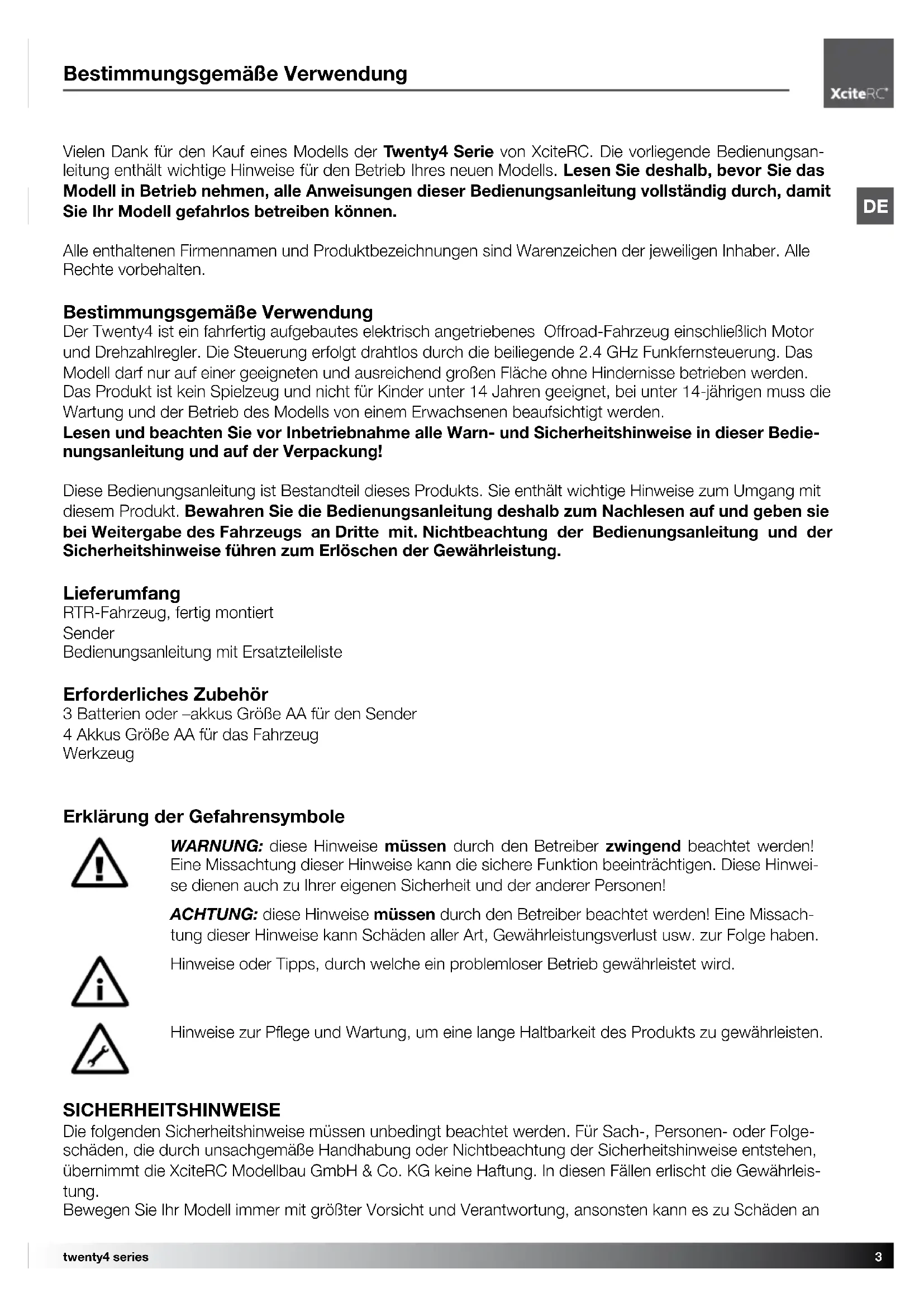

Bestimmungsgemäße Verwendung Vielen Dank für den Kauf eines Modells der Twenty4 Serie von XciteRC. Die vorliegende Bedienungsan- leitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Bestimmungsgemäße Verwendung Der Twenty4 ist ein fahrfertig aufgebautes elektrisch angetriebenes Offroad-Fahrzeug einschließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung. Das Modell darf nur auf einer geeigneten und ausreichend großen Fläche ohne Hindernisse betrieben werden. Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden. Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedie- nungsanleitung und auf der Verpackung! Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit diesem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Gewährleistung. Lieferumfang RTR-Fahrzeug, fertig montiert Sender Bedienungsanleitung mit Ersatzteileliste Erforderliches Zubehör 3 Batterien oder –akkus Größe AA für den Sender 4 Akkus Größe AA für das Fahrzeug Werkzeug Erklärung der Gefahrensymbole WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinwei- se dienen auch zu Ihrer eigenen Sicherheit und der anderer Personen! ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missach- tung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben. Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird. Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten. SICHERHEITSHINWEISE Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleis- tung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an4 twenty4 series

Sicherheitshinweise fremden Eigentum oder gar Personenschäden kommen. Wir empfehlen deshalb, den Betrieb über eine Haft- pflichtversicherung abzusichern. Sollten Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert sind.

Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden

• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.

• Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu Anfang besonders vorsichtig und machen sich mit der Reaktion auf Ihre Steuerbefehle vertraut.

WARNUNG: Der sichere Betrieb erfordert Konzentration und schnelle Reaktion. Betreiben Sie das Modell nicht, wenn Sie müde sind oder unter Alkohol- oder Medikamenteneinfluss stehen – Unfall- und Verletzungsgefahr!

WARNUNG: Die Steuerung dieses Modells erfolgt über Funksignale, die durch die Umgebung beeinflusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren. Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt und auf freiem Gelände, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!

• Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Nähe von Funkmasten oder Hoch- spannungsleitungen.

• Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straßen, Wege, Plätze oder Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.

WARNUNG: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende Teile oder die Räder/Antriebswellen gerät – Verletzungsgefahr!

• Schalten Sie immer zuerst den Sender ein, dann das Modell.

BEACHTE: während des Betriebs muss der Sender immer eingeschaltet bleiben!

• Fahren Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.

• Wird der Fahrakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle re- agiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder laden ihn wieder auf.

• Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jedes andere von Ihnen benutzte Zubehör (Ladegeräte, wiederaufladbare Akkupacks usw.).

WARNUNG: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Kompo- nenten von Kindern fern – Unfall- und Verletzungsgefahr!

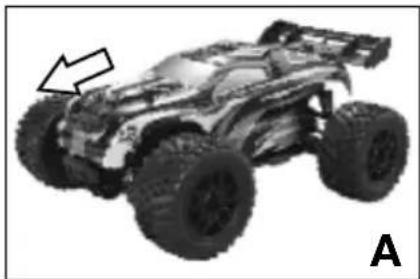

ACHTUNG: Fahren Sie nie gegen Hindernisse, die das Modell nicht leicht überwinden kann, und versuchen diese mit Vollgas zu überwinden. Dadurch kann der Motor, Drehzahlregler oder das Getriebe zerstört werden!

• Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik (Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen oder Schnee.

WARNUNG: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium- Akkus!

• Kunststoff (z.B. die Radaufhängungen oder Karosserie) ist bei kalten Temperaturen (unter 10° C) weniger flexibel und kann daher leichter brechen.

• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestim- mungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. War- tungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.

• Die Zahnräder im Servo sind sehr präzise und mit geringen Toleranzen gefertigt, aber auch sehr klein. Drehen Sie deshalb nie die Vorderräder von Hand, das kann das Servo ernsthaft beschädigen.5 twenty4 series

• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.

WARNUNG: Entnehmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf - Brandgefahr!

• Lagern Sie die Akkus separat auf einer nicht brennbaren Unterlage.

• Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku können während des Betriebs sehr warm werden.

WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen! Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden. Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus

• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie von Kindern oder Haustieren verschluckt werden können!

• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.

WARNUNG: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw. Explosionsgefahr!

WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen – Brandgefahr – bzw. Explosionsgefahr!

• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien sowie Akkus mit unterschiedlichem Ladestand gleichzeitig verwenden.

WARNUNG: Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus – Brandge- fahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!

WARNUNG: Versuchen Sie nie, nicht wiederaufladbare Batterien an einem Ladegerät aufzuladen – Brandgefahr- bzw. Explosionsgefahr!

• Entnehmen Sie die Akkus zum Laden aus dem Gerät.

• Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlage und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brandgefahr!

• Verbrauchte Batterien sofort aus den Geräten entnehmen.

BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach- geladen werden, da es ansonsten bedingt durch die typenspezifische Selbstentladung zur Tiefentladung und somit Zerstörung der Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.

BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen.6 twenty4 series

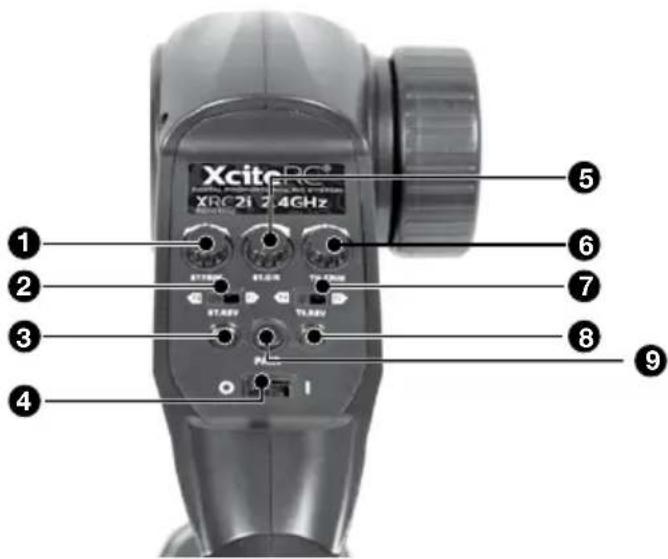

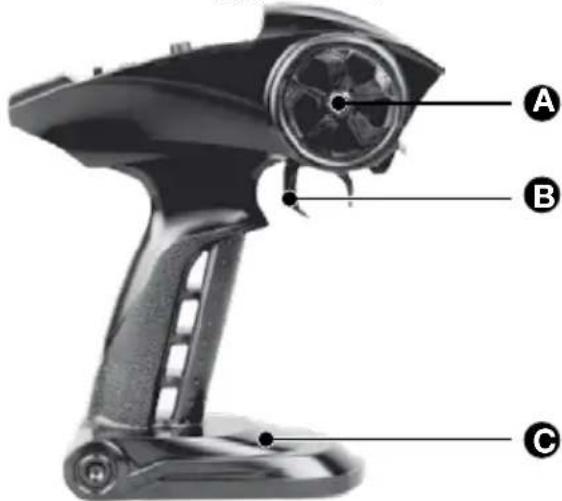

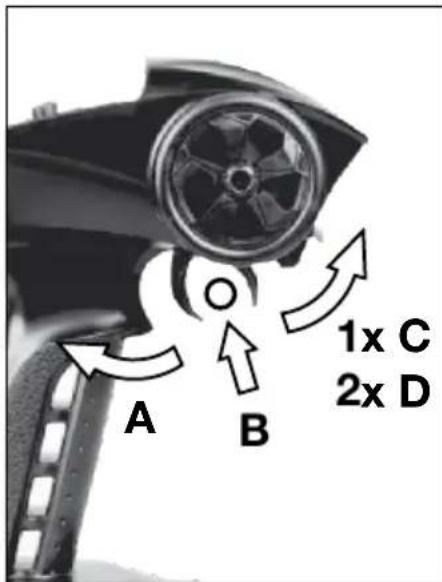

Fernsteuerung Das Fernsteuersystem Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem Ihres Twenty4 und über seine verschiedenen Funktionen und Einstellungen. Vor der ersten Fahrt sollten Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben.• Stellen Sie sicher, dass der Sender ausgeschaltet ist – EIN/AUS-Schalter in Position O.• Nun öffnen Sie den Akkufachdeckel im Fuß des Senders und legen Sie drei AA-Batterien (oder Akkus) in das Bat-teriefach des Senders. Achten Sie auf die richtige Polung! • Akkufachdeckel wieder schließen und Sender einschalten – EIN/AUS-Schalter in Position I.• Beide LED’s (rot und grün) müssen leuchten. ACH-TUNG: Blinkt die grüne LED, darf das Modell nicht mehr gestartet werden – Crashgefahr! Senderbatterien sofort wechseln (oder Akkus aufladen).• Achten Sie auch während des Betriebs auf die LED‘s. Blinkt die grüne LED, Fahrbetrieb schnellstmöglich einstellen. Blinken beide LED’s, sofort stoppen und Senderbatterien wechseln (oder Akkus aufladen). Fernsteuerung (Sender) A. Lenkrad: zur Richtungssteuerung rechts oder linksB. Gashebel: Steuert die Geschwindigkeit und FahrtrichtungC. Batteriefach1. Steuerungstrimmung: stellt die Geradeausfahrt ein2. Servoreverse Lenkung3. POWER-LED: zeigt die Batteriespannung an4. Ein/Aus-Schalter: Schaltet die Stromversorgung des Senders ein5. Dual Rate Lenkung: stellt den maximalen Lenkeinschlag ein6. Gastrimmung: zur Einstellung der Neutralstellung des Fahrtenreglers (immer in Mittelstellung belassen!)7. Servoreverse Gaskanal8. BIND-LED: zeigt an, ob ein Empfänger gebunden ist9. BIND (Pair)-Taster BEACHTE: der rechte Einstellregler für die Gastrimmung TH.TRIM sowie die Schalter für Servoreverse Lenkung ST.REV und Gas TH.REV dürfen nicht verstellt werden. Kontrollieren Sie daher vor jeder Fahrt die korrekte Position: Gastrimmung in Mittelposition (Markierung am Drehrad zeigt nach oben), Servoreverse Lenkung: Schalter in Position R, Servoreverse Gas: Schalter ebenfalls in Position N.

Binden · Akkus einlegen BINDEN Der 2.4 GHz Empfänger des Twenty4 muss einmalig mit einem passenden Sender „verbunden“ werden, das sogenannte „Binding“. Somit ist sichergestellt, dass dieser Empfänger eine Verbindung nur mit diesem Sender aufbaut und das Modell störungsfrei betrieben werden kann. Dieser Vorgang kann jederzeit wieder- holt werden. Sender und Empfänger des Twenty4 sind bereits betriebsbereit gebunden, so dass Sie sofort losfahren können. Sollte eine erneute Bindung notwendig werden (z.B. nach einem Senderwechsel), gehen Sie wie folgt vor:

• Vergewissern Sie sich, dass kein weiteres 2.4 GHz Netz (z.B. WLAN oder anderer Sender) in unmittelbarer Nähe sendet.

• Der Abstand Sender - Twenty4 sollte maximal einen Meter betragen.

• Fahrzeug einschalten, die rote LED an der Empfängereinheit beginnt nun für ca. 5 Sek. zu blinken. Wäh- rend dieser 5 Sek.:

• Bind-Taster am Sender drücken und halten, Sender einschalten. Bind-Taster loslassen, die grüne LED beginnt zu blinken.

• Nach ca. 5 Sek. leuchten alle LED‘s (Sender, Empfängereinheit) dauerhaft, der Sender ist nun an das Fahrzeug gebunden.

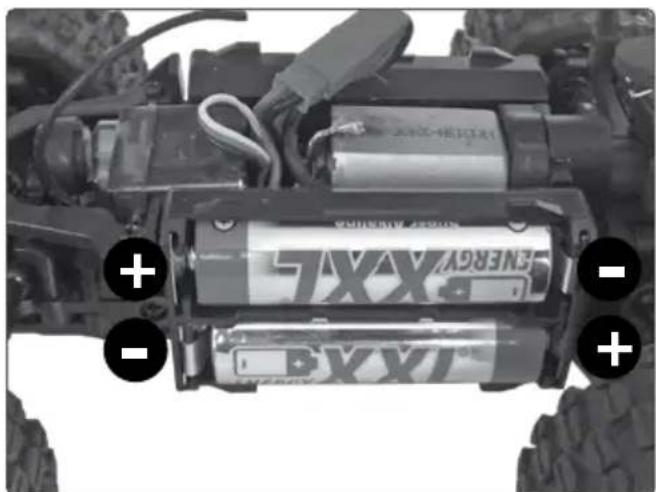

• Lässt sich das Modell anschließend nicht steuern, wiederholen Sie den Vorgang. Akkus einlegen BEACHTE: verwenden Sie für das Fahrzeug ausschließlich wiederaufladbare Akkus, keine Batterien! Mit Batterien ist die einwandfreie Funktion nicht gewährleistet. ACHTUNG: lesen alle Sicherheitshinweise zum Umgang mit Akkus und Batterien weiter vorne in dieser Anleitung! WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen – Brandgefahr – bzw. Explo- sionsgefahr! Die Kontaktfedern der Akkuhalterung im Fahrzeug können durch häufiges Wechseln der Batterien mit der Zeit etwas an Spannung verlieren. Dies äußert sich durch kurze Aussetzer während der Fahrt. Sollten Sie dies bemerken, entnehmen Sie die Batterien und biegen die Kontakte mit einem Schraubenzieher etwas nach, damit sie wieder korrekt an den Akkuzellen anliegen!

Inbetriebnahme Bevor Sie starten, überprüfen Sie alle Funktionen der Fernsteuerung. Folgt das Modell exakt und unmittel- bar Ihren Steuerbefehlen? Oder reagiert es verzögert oder ruckelig? Sollte das der Fall sein, auf keinen Fall trotzdem starten, sondern Senderbatterien und Fahrakku überprüfen und gegebenenfalls tauschen oder8 twenty4 series

Inbetriebnahme aufladen. Die Fahrzeit Ihres Twenty4 ist stark vom Untergrund abhängig. Die maximale Fahrzeit erreicht das Modell auf gerader Fläche und ebenem Untergrund. In hügeligem Gelände oder hohen Gras ist die Fahrzeit deutlich geringer, auch werden hier Motor, Fahrtenregler und auch der Akku wärmer. Wird der Akku schwächer, wird das Fahrzeug zuerst immer langsamer, bis es schlussendlich ganz stehenbleibt. Um die Lebensdauer des Fahrakkus zu erhöhen, sollten Sie den Betrieb einstellen, wenn das Fahrzeug beginnt, langsamer zu werden.

1. Sender einschalten. Schalter in Stellung I.

2. Fahrzeug einschalten. Beachte: nicht direkt nach dem Einschalten Gas geben! Warten Sie ca. 5

Sekunden, damit sich der Empfänger korrekt mit dem Sender verbinden kann.

Nach der Fahrt ACHTUNG: Das Modell erreicht mit voll geladenen Akkus eine Fahrzeit von bis zu einer Stunde. Um den Motor nicht zu überlasten, sollten Sie nach spätestens 15 -30 Minuten eine Pause einlegen, damit er abkühlen kann - Brandgefahr!

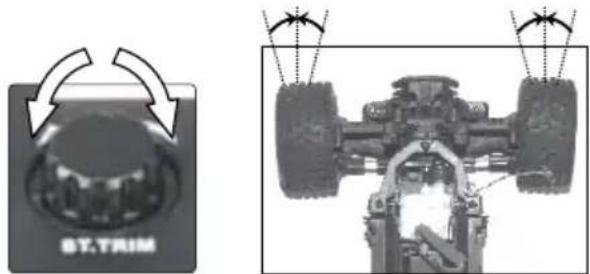

4. Lenkungstrimmung: auf ebenem Untergrund langsam vorwärts fahren. Nun stellen Sie mit dem linken

Trimmrad ST.TRIM den Geradeauslauf ein.

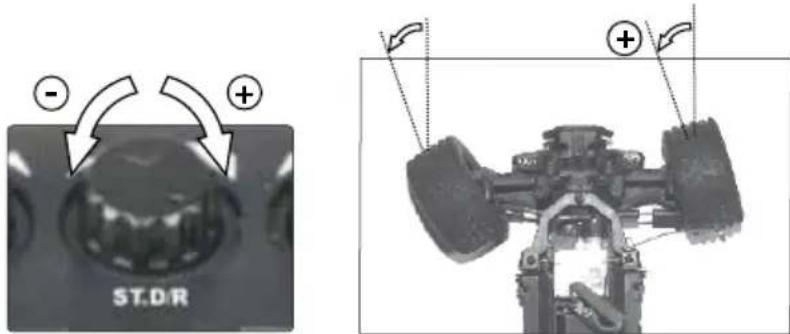

5. Lenkeinschlag optimieren: der maximale Lenkeinschlag wird mit dem mittleren Einsteller ST.D/R verstellt.

Mehr Lenkeinschlag bringt einen kleineren Wendekreis, das Fahrzeug kann Kurven enger durchfahren, wird aber auch nervöser beim Lenken. Drehen Sie den Einstellknopf zuerst ganz nach links – gerings-ter Einschlag. Drehen Sie nun das Lenkrad ganz nach rechts (oder links) und drehen den Einstellknopf ST.D/R langsam nach rechts, bis der gewünschte Lenkeinschlag erreicht ist. Diese Einstellung können Sie natürlich auch während der Fahrt vornehmen. WARNUNG: drehen Sie maximal so weit, bis die Lenkhebel leicht gegen die Lenkhebelträger drü-cken, keinesfalls weiter! Ansonsten kann das Servo beschädigt werden.

1. Fahrzeug ausschalten.2. Sender ausschalten. Schalter in Stellung 0.

OFF 3. Beachte: immer zuerst das Fahrzeug ausschalten, erst dann den Sender!4. WARNUNG: Antriebsbatterien aus dem Modell entnehmen – Brandgefahr!10 twenty4 series

Wartung · Fehlersuche Wartung Damit Sie lange Freude an Ihrem Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell in gutem Zustand zu erhalten und den Verschleiß zu minimieren.

• Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten geht dies mit Druckluft oder einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinsel oder eine Zahnbürste benutzt werden.

• Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünnung verwendet werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spüliwasser entfernt werden.

• Kontrollieren Sie den festen Sitz aller Schraubverbindungen und ziehen Sie gegebenenfalls nach.

• Überprüfen Sie ebenfalls alle Steckverbindungen, Kabel und Antriebsakkus /-batterien auf Beschädigun- gen.

WARNUNG: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind sofort zu entsorgen – Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedie- nungsanleitung.

• Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und reparieren Sie diese bei Bedarf.

WARNUNG: entnehmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benut- zen - Brandgefahr! Fehlersuche Problem Mögliche Fehler Maßnahmen Motor läuft nicht Motorkabel ausgesteckt oder defekt (ab- gerissen) Fahrakku leer Gastrimmung TH.TRIM am Sender falsch eingestellt Motor defekt Motorkabel einstecken oder anlöten Akku wechseln oder aufladen Sender überprüfen, Trimmung korrekt ein- stellen Motor ersetzen Fahrzeug fährt rückwärts Servoreverseschalter Gas TH.REV in Po- sition R Servoreverseschalter in Position N bringen (links) Motor schwach/ kei- ne Leistung Fahrakku ist fast leer Gastrimmung TH.TRIM am Sender falsch eingestellt Antrieb schwergängig Fahrzeug ist sehr laut Motor wird sehr warm Akku wechseln oder aufladen Gastrimmung in Mittelposition bringen Antrieb überprüfen, ggf. reinigen Ritzelspiel überprüfen, ggf. neu einstellen Motor abkühlen lassen; Antrieb auf klem- mende Teile und exaktes Ritzelspiel über- prüfen Fahrzeug ist schwer zu kontrollieren LED’s am Sender blinken - Senderbatte- rien fast leer Lenkungstrimmung ST.TRIM am Sender verstellt Störungen Gastrimmung TH.TRIM am Sender falsch eingestellt Batterien wechseln oder Akkus aufladen Lenkservo neu trimmen Fahrzeug und Sender ausschalten, eine kurze Pause machen und dann neu ver- suchen Gastrimmung in Mittelposition bringen11 twenty4 series

Reparaturen Problem Mögliche Fehler Maßnahmen Fahrzeug hat keine Funktion LED‘s am Sender leuchten nicht Sender - Empfänger nicht gebunden Störungen Gastrimmung TH.TRIM am Sender ver- stellt Fahrzeugantenne abgerissen Beide LED‘s am Sender blinken, Sender- batterien leer Fahrakku leer Kontakte der Akkuhalterung verschmutzt oder verbogen Kontrollieren Sie, ob Fahrzeug und Sender eingeschaltet sind Sender- Empfänger neu binden (siehe ent- sprechendes Kapitel) Fahrzeug und Sender ausschalten, eine kurze Pause machen und dann neu ver- suchen Gastrimmung in Mittelposition bringen Fahrzeug reparieren lassen Akkus/Batterien ersetzen Akku wechseln oder aufladen Kontakte reinigen, mit einem Schrauben- zieher nachbiegen Fahrzeug ist sehr laut Spiel zwischen Ritzel und Hauptzahnrad falsch eingestellt Zahnräder verschlissen Lager laufen schwer oder sind verschlis- sen Ritzelspiel kontrollieren, ggf. neu einstellen kontrollieren und ggf. austauschen kontrollieren und ggf. neu schmieren oder austauschen Reparaturen, Ersatzteile Normaler Verschleiß und defekte Teile, die von einem Unfall herrühren, sind von der Gewährleistung ausge- schlossen. Dazu zählen insbesondere: Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnräder, oder auch verbogene/ge- brochene Radaufhängungen, Chassis oder Karosserien Bei Schiffsmodellen: gebrochene Schiffsschrauben, abgerissene Decksaufbauten Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbei- tung defekt ist, senden Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern. Für den Twenty4 sind alle Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie es mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben, in der Montageanleitung auf den Seiten 47 bis 51 wird der korrekte Einbau gezeigt. In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder: XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49/7161

Email: [e-mail] Ersatzteile für den Twenty4 können Sie entweder im Fachhandel oder online unter http://www.XciteRC.de/ beziehen.12 twenty4 series

Technische Daten · Hinweise zum Umweltschutz Technische Daten Länge 160-167 mm Breite 121-130 mm Höhe 72-75 mm Radstand 102 mm Gewicht ca. 315 g Motor Brushed RC131 Fahrtenregler 4x AA (4.8 - 6.0 V DC) Fernsteuerung XRC 2i 2.4 GHz 2-Kanal Reichweite Fernsteuerung ca. 50 m

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswir- kungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden. Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung bzw. Wiederverwendung zuführen. Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entspre- chenden Sammelstelle getrennt entsorgt werden. Hinweise nach Batteriegesetz Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen: Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachge- mäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden: XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgege- ben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat. Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen Symbol des schadstoffhaltigem Schwermetalls versehen. Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dür- fen. Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:

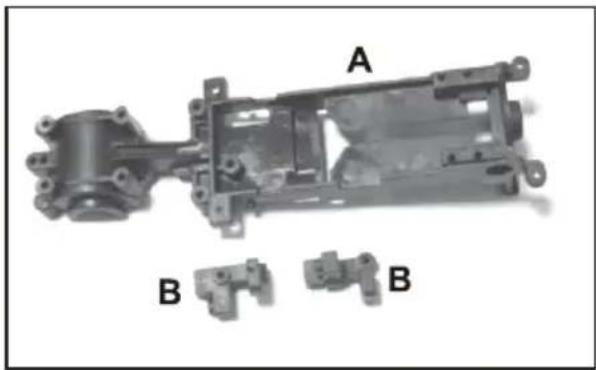

A: Frontrammer (M24 / DB24) B: Frontrammer (B 24 / T24) C: Getriebegehäuse vorne (oben) D: Getriebegehäuse hinten (oben) E: Getriebegehäuse hinten (unten) F: Querlenkerhalter unten (hinten) A: Chassis B: Servohalterung A: Halterung Regler-/Empfängereinheit (PCB) B: Chassisplatte oben C: Akkuhalterung D: Motorhalterung (RC 131) F: Motorhalterung (RC 180)

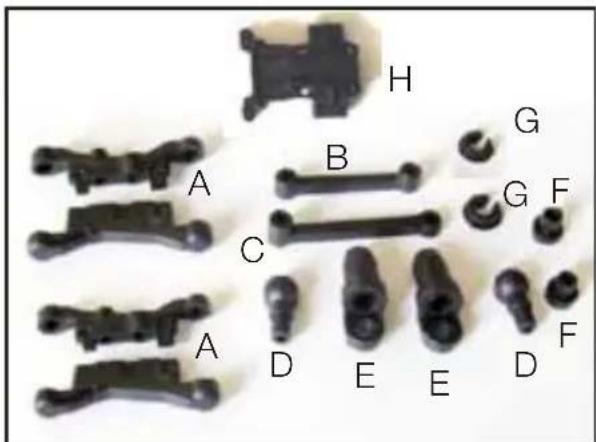

A: Querlenker unten vorne/hinten B: Querlenker oben vorne C: Querlenker oben hinten D: Dämpferbefestigung unten E: Dämpfergehäuse F: Dämpferbefestigung oben G: Federteller unten H: Querlenkerhalter unten vorne Änderungen vorbehalten.15 twenty4 series

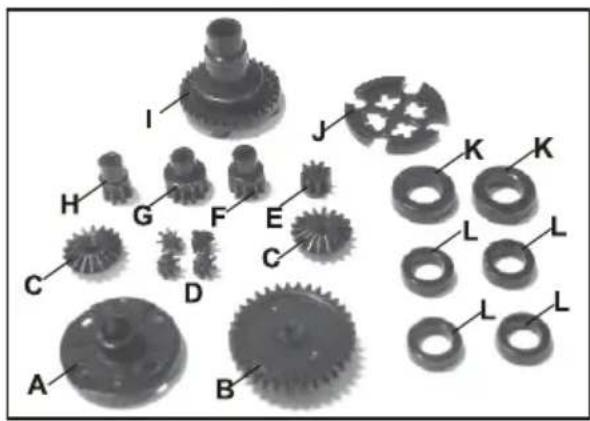

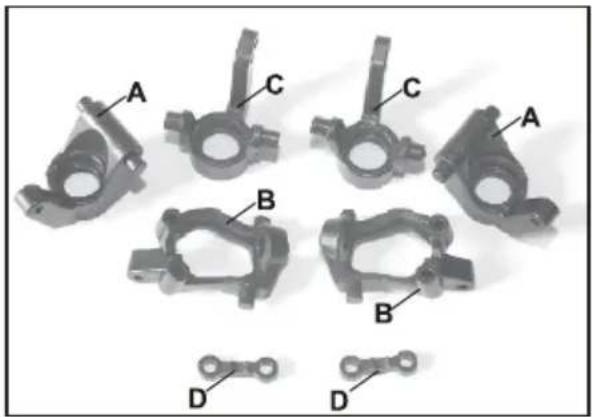

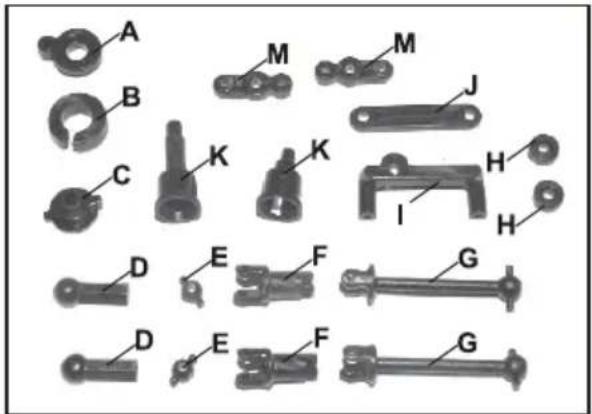

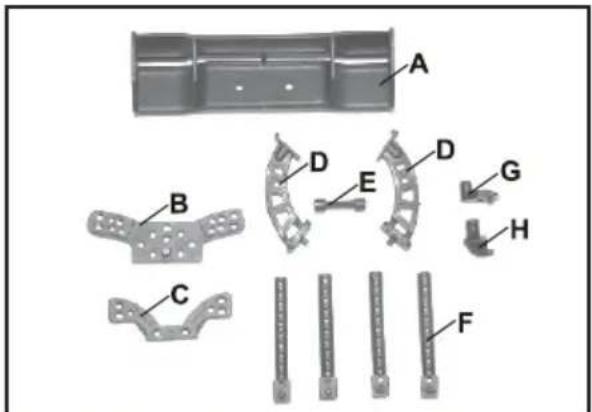

A: Differenzialgehäuse B: Hauptzahnrad (34 Z.) C: Differenzialkegelräder groß (18 Z.) D: Differenzialkegelräder klein (8 Z.) E: Wellenritzel 8 Z. F: Motorritzel 10 Z. G: Motorritzel 12 Z. H: Motorritzel 8 Z. I: Differenzialeinheit J: Halterung Differenzialkegelräder klein A: Radträger hinten (L/R) B: Lenkhebelhalter (L/R) C: Lenkhebel (L/R) D: Lenkhebelhalter oben A: Servo Saver Teil 1 K: Differenzialausgang B: Servo Saver Teil 2 M: Umlenkhebel C: Servo Saver Teil 3 D: Kugelpfannen Lenkung E: Kardankugel F: Radachse G: Antriebswelle H: Lager für Kardanwelle (2x6x2.5 mm) I: Halterung für Umlenkhebel J: Lenkhebelverbindungsplatte A: Heckflügel (B24/T24) B: Dämpferbrücke hinten C: Dämpferbrücke vorne D: Flügelhalterung E: Strebe für Flügelhalterung F: Karosseriehalter (T24 / MT24 / DB24) G: Karosseriehalter vorne (B24) H: Karosseriehalter hinten (B24) Änderungen vorbehalten. K: Differenziallager (6x10x3 mm) L: Radlager (5x8x3 mm)16 twenty4 series

Kontakte für Batteriehalterung Battery contacts Contact pour support accu

Zahnräder und Lager Gears and Bushings Pinions et roulements

Querlenker, Stoßdämpfer Kunststoffteile Suspension Arms, Shock Assembly Bras inférieur, amortisseurs pièces plastic
