DDLE Basis 13 - Chauffage AEG - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Chauffe-eau instantané
Régulation	Électronique
Installation	Murale
Alimentation	Électrique
Puissance	Non précisé
Débit d'eau	Non précisé
Température maximale	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Matériau du boîtier	Non précisé
Protection contre la surchauffe	Oui
Affichage	Non précisé
Type de contrôle	Électronique
Normes de sécurité	Non précisé
Garantie	Non précisé
Utilisation	Usage domestique

FOIRE AUX QUESTIONS - DDLE Basis 13 AEG

Comment régler la température sur l'AEG DDLE Basis 13 ?

Pour régler la température, utilisez le thermostat situé sur le panneau de contrôle. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Pourquoi mon chauffage AEG DDLE Basis 13 ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Comment nettoyer mon chauffage AEG DDLE Basis 13 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux légèrement humide pour essuyer l'extérieur. Évitez d'utiliser des produits abrasifs ou des solvants.

Que faire si mon chauffage dégage une odeur étrange ?

Une légère odeur peut se dégager lors de la première utilisation en raison de la poussière brûlée. Si l'odeur persiste, débranchez l'appareil et contactez le service client.

Quelle est la puissance de l'AEG DDLE Basis 13 ?

L'AEG DDLE Basis 13 a une puissance de 2000 W, ce qui le rend adapté pour chauffer des pièces de taille moyenne.

Puis-je utiliser l'AEG DDLE Basis 13 dans une salle de bain ?

Non, ce modèle n'est pas conçu pour une utilisation dans des zones humides comme les salles de bain. Utilisez-le uniquement dans des espaces secs.

Comment puis-je réduire ma consommation d'énergie avec l'AEG DDLE Basis 13 ?

Pour réduire la consommation d'énergie, réglez le thermostat à une température confortable mais pas trop élevée, et éteignez l'appareil lorsque vous quittez la pièce.

MODE D'EMPLOI DDLE Basis 13 AEG

Chauffe-eau instantané à régulation électronique

Utilisation et installation 30

1 Cold water Inlet
2 DHW outlet

1 Cold water Inlet
2 DHW outlet

Note

Connected load in kW	38 °C DHW output in l/min.
Rated voltage Cold water inlet temperature
400 V	5 °C 10 °C 15 °C 20 °C
11,0	4,8	5,6	6,8	8,7
13,5	5,8	6,9	8,4	10,7
18,0	7,8	9,2	11,2	14,3
21,0	9,1 10,7 13,0	16,7
24,0	10,4	12,2	14,9	19,0
27,0	11,7	13,8	16,8	21,4

Connected load in kW	50 °C DHW output in l/min.
Rated voltage Cold water inlet temperature
400 V	5 °C 10 °C 15 °C 20 °C
11,0	3,5 3,9 4,5 5	2
13,5	4,3 4,8 5,5 6	4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6	8,6	9,8	11,4
27,0	8,6	9,6	11,0	12,9

15.4 Application areas / conversion table

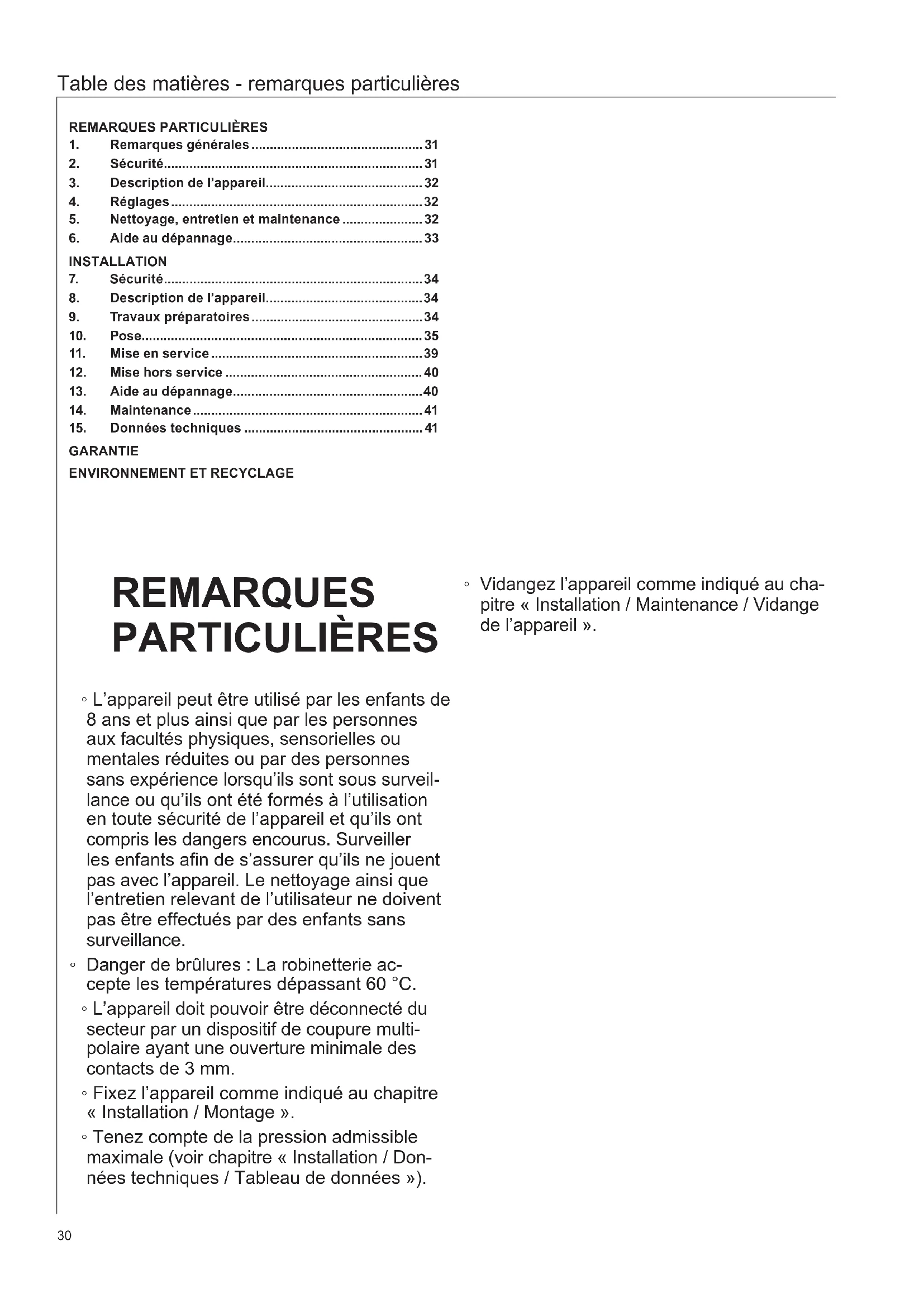

1. Remarques generales 31
2. Sécurité 31
3. Description de l'appareil 32
4. Réglages 32
5. Nettoyage, entretien et maintenance 32
6. Aide au dépannage 33

INSTALLATION

1. Sécurité 34
2. Description de l'appareil 34
   9.Travaux préparatoires 34
3. Pose 35

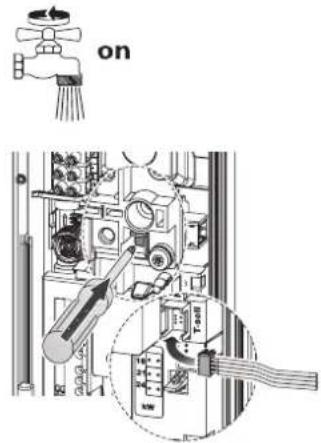

4. Mise en service 39
5. Mise hors service 40
6. Aide au dépannage 40
7. Maintenance 41

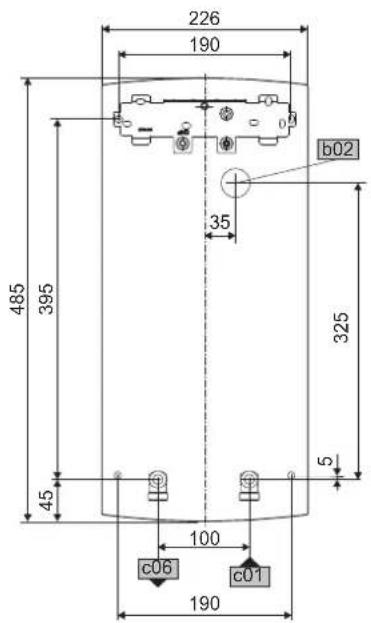

8. Données techniques 41

GARANTIE

ENVIRONMENTETRECYCLAGE

REMARQUESPARTICULIERES

L'appareil peut être utilisé par les enfants de 8 ans et plus ainsi que par les personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans experience lorsqu'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation en toute sécurité de l'appareil et qu'ils ont compris les dangers encourus. Surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage ainsi que l'entretien relevant de l'utiliseur ne doit pas'être effectuels par des enfants sans surveillance.

Danger de brûlures : La robinetterie accepte les températures dépassant 60^
L'appareil doit pouvoir etre déconnecté du secteur par un dispositif de coupure multipolaire ayant une ouverture minimale des contacts de 3mm
Fixez l'appareil comme indiqué au chapitre « Installation / Montage »
Tenez compte de la pression admissible maximale (voir chapitre « Installation / Données techniques / Tableau de données »).

Vidangez l'appareil comme indiqué au chapitre « Installation / Maintenance / Vidange de l'appareil »

UTILISATION

1. Remarques générales

Les chapitres « Remarques particulières » et « Utilisation » s'adressent aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque
Lisez attentivement cette notice avant utilisation et conservez-la soigneusement.
Remettez cette notice à tout nouvel utiliser le cas échéant.

1.1 Consignes de sécurité

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger
Sont indiqués ici les risques éventuellesment encourus en cas de non-observation de la consigne de sécurité.

Sont indiquées ici les mesures permettant de pallier au danger.

1.1.2 Symboles, nature du danger

Symbole Nature du danger
!	Blessure
	Électrocution
	Brûture (brûture, ébouillantement)

1.1.3 Mentions d'avertissement

MENTION D'AVERTISSE-MENT	Signification
DANGER	Caractérisde remarques dont le non-respect en-traine de graves lésions,Voire la mort.
AVERTISSE-MENT	Caractérisde remarques dont le non-respect peutentrainer de graves lésions,Voire la mort.
ATTENTION Caractérisde remarques dont le non-respectpeut entrainer des lésions légères ou moyennementgraves.

1.2 Autres repérages utilisés dans cette documentation

Remarque Le symbole ci-contre caractérisde des remarques générales.

» Lisez attentivement les remarques.

Symbole Signification
!	Dommages matériels (dommages causés à l'appareil, dommages indi- rects et pollution de l'environnement)
	Recyclage de l'appareil

» Ce symbole signale une action à entreprises. Les actions nécessaires sont décrites étape par étape.

1.3 Unités de mesure

Remarque Sauf indication contraire, toutes les cotes sont indiques en millimetres.

2. Sécurité

2.1 Utilisation conforme

L'appareil est destiné à une utilisation domestique. Il peut être utilisé sans risques par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, par ex. dans de petites entreprises, à condition que son utilisation soit du même ordre.

Cet apparéil sous pression est destiné à chauffer de l'eau sanitaire ou à élever la température d'une eau préchauffée. L' apparéil peut alimenter un ou plusieurs points de soutirage.

Tout autre employi est considéré comme non-conforme. Une utilisation conforme de l'appareil implique le respect de cette notice et de celles relatives aux accessoires utilisés.

2.2 Consignes de sécurité générales

ATTENTION Brulure La température du mitigeur peut dépasser 60^ en service. Risque de brulure à des températures de sortie supérieures à 43^

ATTENTION Brûlure
En cas de fonctionnement avec de l'eau préchauffée, provenant par ex. d'une installation solaire, la température de l'eau chaude sanitaire peut différer de la température de consigne régée.

AVERTISSEMENT Blessure L'appareil peut ettreutilise par les enfants de 8 ans et plus ainsi que par les personnes aux facultes physiques, sensorielles ou mentales reduites ou par des personnes sans experience lorsquils sont sous surveillance ou quils ont ete formes a l'utilisation en toute sécurité de I'appareil et quils ont compris les dangers encourus. Surveiller les enfants afin de s'assurer quils ne jouent pas avec I'appareil. Le nettoyage assi que I'entretien relevant de I'utiliser ne doit pas etreffectués par des enfants sans surveillance.

Si des enfants ou des personnes atteintes d'un handicap physique, sensoriel ou mental sont aménés à utiliser l'appareil, nous conseillons demettre en place une limitation permanente de la température. Vous pouvez faire appel à un installateur pour le réglage de la limitation.

Dommages matériels L'appareil et la robinetterie doivent etre protégés du gel par I'utilisateur.

2.3 Marquage CE

Le marquage CE certifie que l'appareil repond a toutes les exigences fondamentales :

• Directive basse tension

Directive sur la compatibilité electromagnetique L'impédance de réseau maximale admissible est indiquée au chapitre « Installation / Données techniques / Tableau de données »

2.4 Label de conformité

Voir la plaque signalétique sur l'appareil.

Homologations et certificats spécifiques au pays : Allemagne

Un agrément d'essay général administratif attesting l'autorisation d'utilisation au vu des émissions sonores a été obtenu pour cet appeareil sur la base des prescriptions urbanistiques régionales données.

3. Description de l'appareil

Le chauffe-eau instantané à régulationlectronique ajusté automatiquement sa puissance sans dépasser sa limite. La température est ensuite可以选择 au moyen de la robinetterie de soutirage.

Système de chauffe

Le système de chauffe à fil nu est doté d'une gaine synthétique résistant à la pression. Le système de chauffe convient à l'eau calcaire et peu calcaire. Le système de chauffe est largement résistant au tartre. Ce système de chauffe permet une production rapide et efficace d'eau chaude sanitaire.

Remarque

L'appareil est équipé d'un détector d'air qui préviert l'endommagement du système de chauffe. Si de l'air pénétre dans l'appareil en cours de fonctionnement, le chauffage est désactiver pendant une minute de manière à protégger le système de chauffe.

4. Reglages

La température de sortie de l'eau chaude sanitaire se règle en continu.

Lavabo (env. 35 °C)

Douce (env. 40 °C)

Bain (env. 45 °C)

Évier de cuisine (env. 55 °C)

» Tournez le bouton de réglage de température sur la température souhaïée.

Limitation de température

L'installateur peut régler à l'intérieur de l'appareil la limitation de température jusqu'à 43^ . Lorsque la limitation de température est activée, vous pouvez ajuster le bouton de réglage de température sur toute la plage de rotation. Vous pouvez encore régler la température de sortie de 30^ à 43^ .

Remarque

Si la température de sortie est insuffisante alors que le robinet de soutirage est entièrement ouvert et que le réglage de la température est au maximum, la quantité d'eau traversant l'appareil est supérieure à celle pouvant être chauffée par le système de chauffe. L'appareil et à sa limite de puissance.

» Diminuez le débit au niveau du robinet de soutirage.

Conseil de réglage pour un fonctionnement avec robinetterie thermostatique

Réglez la température au maximum sur l'appareil.

Après coupure d'eau

Dommages matériels

Afin de ne pas endommager le système de chauffe à fil nu, mettez l'appareil en service en procedant comme suit après avoir coupé l'alimentation en eau.

» Mettez l'appareil hors tension en coupant son alimentation au tableau de répartition.
Ouvrez la robinetterie pendant une minute jusqu'à ce que la conduite d'arrivée d'eau froide en冲动 soit purgé.
Rétabillissez l'alimentation électrique.

5. Nettoyage, entretien et maintenance

» N'utilisez ni produit de nettoyage abrasif ni solvant. Un chiffon humide suffit pour le nettoyage et l'entretien de l'appareil.
» Contrôlez régulierèment les robinetteries. Vous pouvez éliminer le tartre à la sortie des robinetteries avec les produits de détartrage du commerce.

6. Aide au dépannage

Problème Cause Remède
L'appareil ne démarre pas, bien que le robi-net d'eau chaude soit entièrement ouvert.	L'appareil n'est pas sous tension.	Contrôlez les disjonç-teurs ou les fusibles du tableau de réparti-tion de la maison.
	Le débit est trop faible. Le régulateur de jet place dans la robinetterie ou la pomme de douche est entartré ou encrassé.	Procédez au net-tyage et/ou au dé- tartrage du régulateur de jet ou de la pomme de douche.
La température sou-haitée > 45 °C n'est pas atteinte.	L'alimentation d'eau est coupée.	Purgez l'appareil et la conduite d'arrivée d'eau froide (voir chapitre « Utilisation /Réglages »).
	La température d'admission d'eau froide est > 45 °C.	Réduisez la tempéra-ture d'admission d'eau froide.

Appelez un installer si vous ne réussissez pas à éliminer la cause du problème. Communique-lui le nombre indiqué sur la plaque signalétique pour qu'il puisse vous aider plus rapidement et plus efficacement (000000-0000-00000):

INSTALLATION

7. Sécurité

L'installation, la mise en service, la maintenance et les réparations de cet équipement ne doivent être effectuees que par un installateur qualifie.

7.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si des accessoires et pieces de rechange d'origine sont utilisés.

Dommages matériels

Tenez compte de la température maximale d'arrivée d'eau. L'appareil peut subir des déteriorations en cas de températures tropées. L'installation d'une robinetterie thermostatique centralisée permet de limiter la température maximale d'arrivée d'eau.

72 Prescriptions, normes et directives

Remarque

Respectez la législation et les prescriptions nationales et locales en vigueur.

Le degré de protection IP 25 (protégé contre les projections d'eau) n'est garantiet que si le passec-cable est monté dans les règles de l'art.
La résistance électrique spécifique de l'eau ne doit pas etre inférieure a celle indiquee sur la plaque signaletique. Pour un réseau interconnecte, tenez compte de la resistance électrique la plus faible de I'eau (voir chapitre « Installation / Données techniques / Tableau de données »).Votre société distributrice est en mesure de delivrer les informations relatives à la résistance électrique spécifique ou à la conductivite电量que de I'eau.

8. Description de l'appareil

8.1 Fournitures

Sont fournis avec l'appareil :

Suspension murale
Goujons filetés, vis et chevilles pour la suspension.
Gabarit de montage
2 manchons doubles (eau froide avec robinet d'arret)
- Joints plats
- Passe-cable (cable d'alimentation électrique en haut / en bas)
- Vis / chevilles pour la fixation de la cloison arrêté en cas de raccordement hydraulique en saillie
- Limiteur de débit supplémentaire sur la canalisation d'eau froide (uniquement DDLE Basis 18/21/24)

8.2 Accessoires

Robinetterie

Mitigeur monocommande ADEo 70 WD 1 avec inverseur bain / douche

Kit de raccordement fournveau

Kit de raccordement électrique pour DDLE Basis 11 et DDLE Basis 13

Accessoires de pose

Kit de tubes pour montage sous evier UT 104, raccordements : en saillie, G 3/8, en-haut. Raccordements hydrauliques avec raccords à compression 12 mm.

Cadre de montage universel

Cadre de montage avec branchements électriques.

Kit de tubes pour apparéils sous évier

Le kit de montage sous évier est nécessaire si les raccordements hydrauliques (G 3/8 male) doivent se situer au-dessus de l'appareil.

Kit de tubes pour montage déported

Le kit de tubes avec coudes est nécessaire si l'appareil doit être décalé verticalément de 90 mm vers le bas par rapport au raccordement hydraulique.

Kit de tubes pour remplacement de chauffeau au gaz

Ce kit de tubes est nécessaire si l'installation existante compte des raccordements pour chauffe-eau a gaz (raccordements eau froide a gauche et eau chaude a droite).

Relais de délestage (LR 1-A)

Le relais de délestage s'installe dans le tableau de répartition et permet l'alimentation électrique prioritaire du chauffe-eau instantané en cas de fonctionnement simultané avec des radiateurs électriques à accumulation par exemple.

ZTA 3/4 - Robinetterie thermostatique centralisée

La robinetterie thermostatique est utilise comme mitigeur centralisé entre un chauffe-eau instantané et une installation solaire par exemple.

9. Travaux préparatoires

9.1 Lieu d'implantation

Dommages matériels

L'appareil doit impérativement être installé dans un local hors gel.

» Posez l'appareil verticalément à proximé du point de soutirage.

L'appareil est prévu pour être posé sous un plan de travail ou en cré dedence.

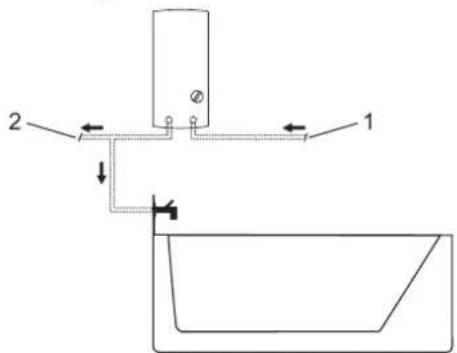

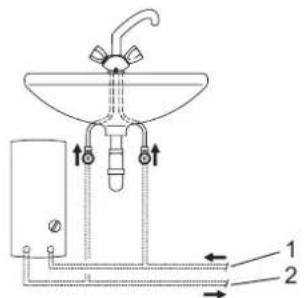

Pose sous plan de travail

26 02 02 1345

1 Arrivée eau froide
2 Sortie eau chaude

Montage en créédence

26 02 02 1344

1 Arrivée eau froide
2 Sortie eau chaude

Remarque

» Posez l'appareil au mur. Le mur doit être suffisamment porteur.

9.2 Installation hydraulique

• Une soupape de sécurité est superflue.
  » Rincez soigneusement la conduite d'eau.
  Assurez-vous que le débit (voir chapitre « Installation / Données techniques / Tableau de données / Marche ») nécessaire pour la mise en marche de l'appareil peut être atteint. Si le débit est trop faible, otez le limiteur de débit (voir le chapitre « Installation / Montage », dépose du limiteur de débit).
  » Si le débit requis est trop faible alors que le robinet de soutirage est entièrement ouvert, augmentez la pression d'eau.

Robinetterie

Utilisez une robinetterie sous pression adaptée. Les robinetteries à écoulement libre ne sont pas autorisées.

Remarque

La vanne d'arrêt sur l'arrivée d'eau froide ne doit pas être utilisée pour réduire le débit. La vanne d'arrêt sert à isoler l'appareil.

Matériaux autorisés pour les conduites d'eau

Conduite d'alimentation en eau froide: tube d'acier galvanise, en inox, en cuivre ou en ma-tiere synthetique
Conduite de sortie d'eau chaude: tube en inox, en cuivre ou en matière synthetique

Dommages matériels

Si des systèmes de tuyauterie en matière synthétique sont utilisés, respectez la température d'entrée d'eau maximale et la pression maximale admissible (voir le chapitre « Installation / Données techniques / Tableau de données »).

Flexibles de raccordement hydraulique

» Lors de l'installation de flexibles de raccordement hydraulique, évitez de tordre les tubulures avec raccords à baïnonnette dans l'appareil.

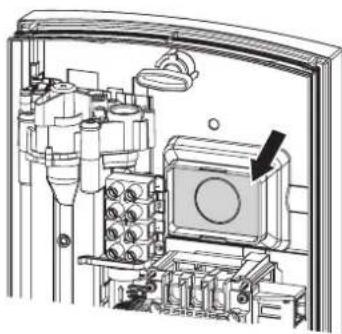

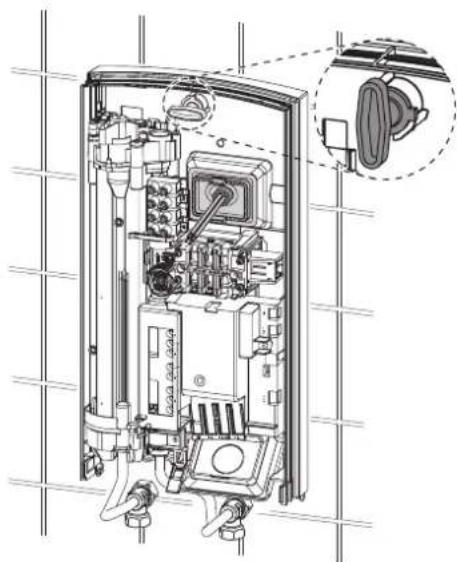

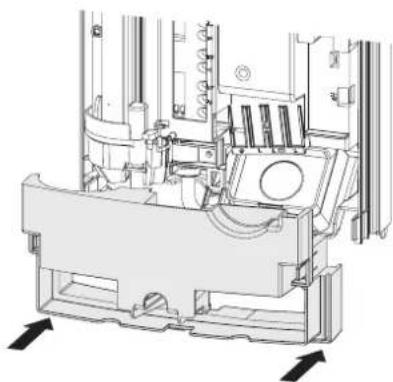

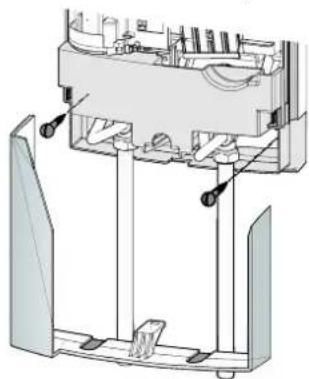

» Fixez le bas de la paroi arrêté avec deux vis supplémentaires.

10. Pose

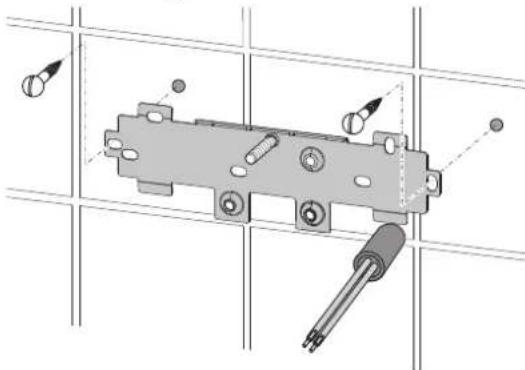

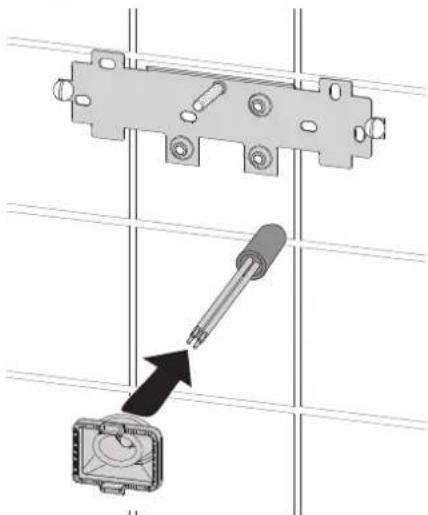

10.1 Pose standard

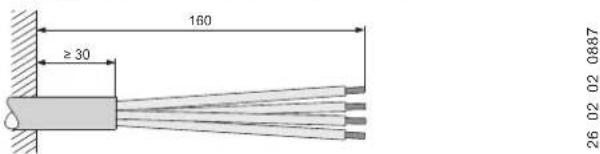

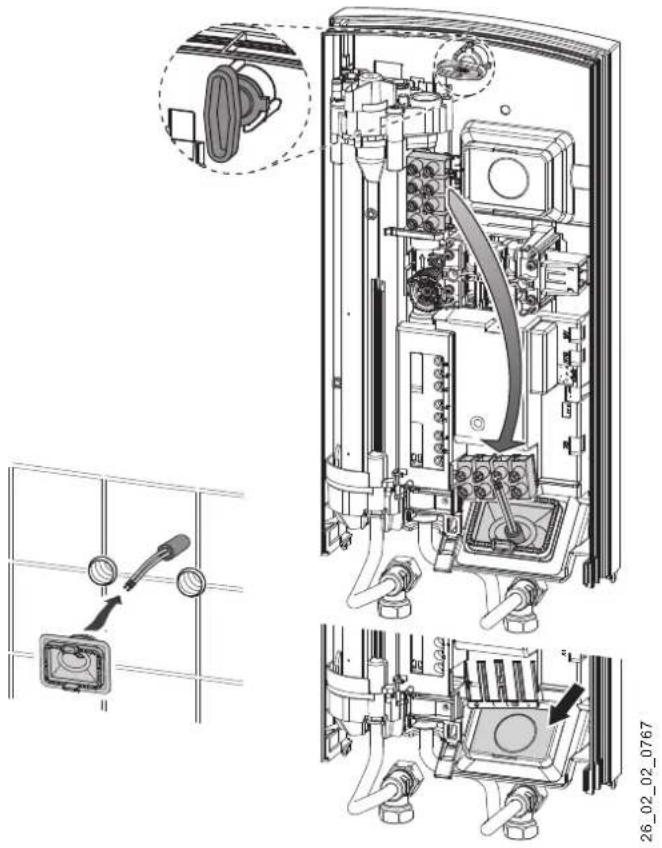

Raccordement electrique par le haut, installation encastree
Raccordement hydraulique en installation encastree

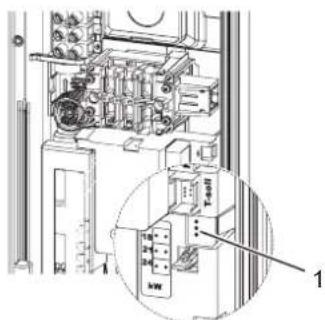

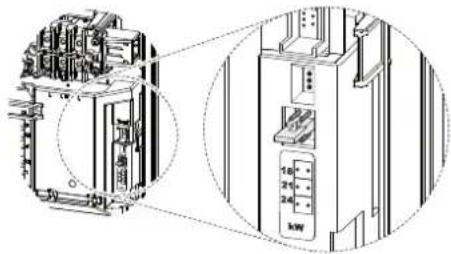

DDLE Basis 18/21/24: Puissance raccardée pré-glee 21 kW

Pour d'autres possibités de pose, voir le chapitre « Installation / Montage / Variantes de montage » :

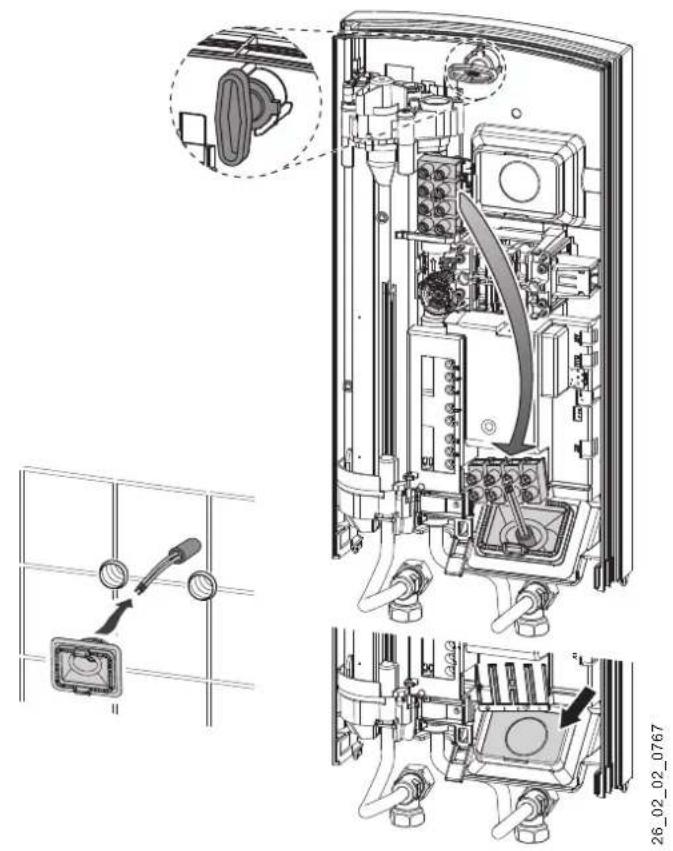

Raccordement electrique encastré par le bas
Raccordement electrique en saillie

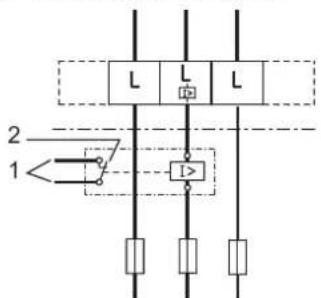

- Branchement d'un relais de délestage
Montage sous évier avec raccordement hydraulique par le haut
Installation hydraulique en saillie
^a Fonctionnement avec de l'eau préchauffée
Limitation de température

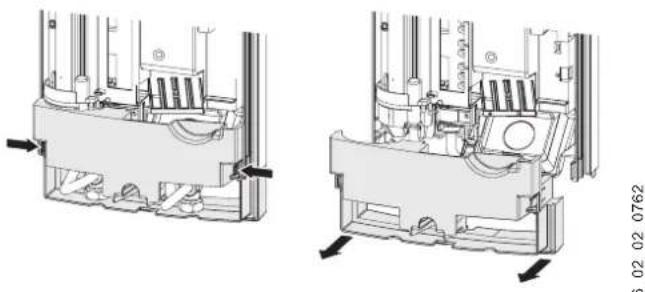

Ouverture de l'appareil

Ouvrez l'appareil en déverrouillant la fermeture encliquetable.

» Déposez la paroi arrêté en appuyant sur les deux crochets d'arrêt et en tirant la partie inférieure vers l'avant.

Preparation du cable d'alimentation

Pose du support mural

26_02_02_0972

» Reportez les trous de perçage à l'aide du gabarit de montage. En cas de pose avec raccords hydrauliques en saillie, tracez les trous de fixation supplémentaires au bas du gabarit.
» Percez les trouès puis fixez le support mural à l'aide de 2 vis et de 2 chevilles (vis et chevilles fournies avec l'appareil).
» Montez les goujons filetés fournis.
» Posez le support mural.

Montage du passé-câble

26_02_02_0950

» Montez le passé-câble. Pour un cable de raccordement >6mm^2 , le trou du passé-câble doit être agrandi.

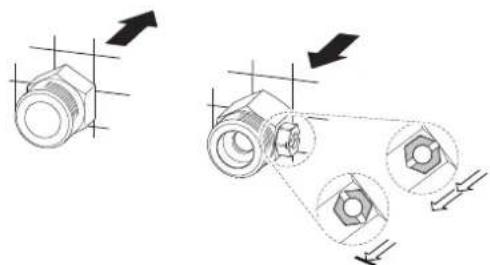

Réalisation du raccordement hydraulique

! Dommages matériels Exécutez tous les travaux de raccordement et d'installation hydrauliques suivant les prescriptions.

26_02_02_0948

Étanchéifiéz et vissez le manchon double.

Dommages matériels La vanne d'arrêt sur l'avivée d'eau froide ne doit pas etre utilisée pour réduire le débit.

Préparation de la paroi arrêté

Dommages matériels Si vous rompez par inadvertance une ouverture incorructe dans la paroi arriere, vous devez utiliser une nouvelle paroi arriere.

D0000041893

Enoncez le point de rupture prépercé du passacable dans la paroi arrêté. Ebavurez si nécessaire les arêtes vives à l'aide d'une lime.

Pose de l'appareil

D0000041894

» Posez la paroi arrirée sur les goujons et le passec-cable. Tirez le passac-cable à l'aide d'une pince sur les crochets d'arrêt dans la paroi arrirée jusqu'à entendre un clic.
» Retirez les capuchons de transport montés sur les raccords hydrauliques.
» Appuyez fermement sur la paroi arrière. Verrouillez la manette de fixation en tournant d'un quart de tour vers la droite.

D0000041925

» Vissez les tuyaux de raccordement hydraulique avec les joints plats sur les manchons doubles.

Dommages matériels
Le filtré doit être monté pour garantir le bon fonctionnement de l'appareil.

» En cas de remplacement de l'appareil, vérifie que le filtré est bienprésent (voir chapitre « Installation / Maintenance »).

Dépose /remplacement du limiteur de débit

Remarque Si vous utilisez une robinetterie thermostatique, le limiteur de debit ne doit pas etre enleve.

26_02_02_0771

1 Rondelle en plastique
2 Limiteur de débit

» Déposez le limiteur de débit. Remettez en place la rondelle profilée en plastique.

DDLE Basis 18/21/24: Remplacement du limiteur de débit
» Lorsque la puissance de raccordement 24 kW a eté sélectionné, remplacez le limiteur de débit (couleur blanche) par le limiteur de débit fourni (orange, fixé à la conduite d'eau froide).

Réalisation du branchement électrique

AVERTISSEMENT Risque d'electrocution
Exécutez tous les travaux de branchement et d'installation electriques conformément aux prescriptions.

AVERTISSEMENT Risque d'électrocution
Le raccordement au secteur n'est autorisé que sous forme d'une connexion fixe réalisée en liaison avec le passé-cable amovible. L'appareil doit pouvoir être sépare du secteur par un dispositif de coupure multipolaire ayant une ouverture minimale des contacts de 3 mm.

AVERTISSEMENT Risque d'electrocution Veiliez a ce que I'appareil soit raccordé au conductor de mise à la terre.

Dommages matériels
Respectez les indications de la plaque signalétique. La tension indiquée doit correspondre à la tension du secteur.

» Raccordez le cable de raccordement électrique au bornier de raccordement secteur (voir chapitre « Installation / Données techniques / Schéma électrique »).

DDLE Basis 18/21/24: Déplacement du pont de codage

À la livraison, l'appareil est régèle sur 21 kW. Pour passer à une autre puissance de raccordement, précédez comme suit :

D0000047341

Enfichez le cavalier de codage conformément à la puissance de raccordement souhaitee. Concernant la puissance selectionnable et la protection de l'appareil, (voir le chapitre « Installation / Données techniques / Tableau de données »).
» Cochez la puissance de raccordement choses sur la plaque signalétique à l'aide d'un stylo à bille.

Montage de la paroi arrière inférieure

2602021348

» Montez la partie inférieure de la paroi arriere. Enclenchez la partie inférieure de la paroi arriere.
» Alignez l'appareil ainsi posé en desserrant la manette de fixation, placez correctement le raccordement électrique et la paroi arrêté puis desserrez la manette de fixation. Si la paroi arrêté de l'appareil n'est pas bien appliquée, vous pouvez fixer le bas de l'appareil par deux vis supplémentaires (voir le chapitre « Installation / Variantes de pose / Installation hydraulique en saillie »).

10.2 Variantes de pose

10.2.1 Raccordement electrique encastré par le bas

» Montez le passecable.

Dommages matériels Si vous rompez par inadvertance une ouverture incorructe dans la paroi arriere, vous devez utiliser une nouvelle paroi arriere.

Enoncez le point de rupture prépercé du passec-cable dans la paroi arrêté. Ébavurez si nécessaire les arêtes vives à l'aide d'une lime.
» Déplacez du haut vers le bas le bornier de raccordement secteur dans l'appareil.
» Posez la paroi arrirée sur les goujons et le passacable. Tirez le passacable à l'aide d'une pince sur les crochets d'arrêt dans la paroi arrirée jusqu'à entendre un clic.
» Appuyez fermement sur la paroi arrêté. Verrouillez la manette de fixation en tournant d'un quart de tour vers la droite.

10.2.2 Raccordement electrique en saillie

Remarque

Ce type de raccordement modifie l'indice de protection de l'appareil.

» Modifie la plaque signalétique. Rayez la mention IP 25 et cochez la case IP 24. à l'aide d'un stylo à bille.

Dommages matériels

Si vous rompez par inadvertance une ouverture incorrecte dans la paroi arriere, vous devez utiliser une nouvelle paroi arriere.

» Dans la paroi arrière, découvertez ou rompez proprement la traversée requise (voir chapitre « Installation / Données techniques / Cotes et raccordements »). Ébavurez si nécessaire les arêtes vives à l'aide d'une lime.
» Introduisez le cable de raccordement dans le passecable et branche-ile au bornier de raccordement secteur.

10.2.3 Branchement d'un relais de délestage

Installez un relais de délestage en cas de combinaison avec d'autres apparciels électriques, p. ex. des radiateurs électriques à accumulation. Le délestage s'effectue lorsque le chauffe-eau instantané fonctionne.

Dommages matériels

Raccordez la phase d'excitation du relais de délesstage à la borne indiquée dans le bornier de raccordement secteur de l'appareil (voir le chapitre « Installation / Données techniques / Schéma électrique »).

10.2.4 Pose sous évier avec raccordement hydraulique par le haut

La pose de l'appareil sous évier avec raccordement hydraulique par le haut peut être réalisée avec un kit de tubes pour pose sous évier. Découpez proprement l'ouverture de passage dans la paroi arrêté pour les conduites d'eau et installez le kit de tubes.

10.2.5 Installation hydraulique en saillie

Remarque

Ce type de raccordement modifie l'indice de protection de l'appareil.

» Modifie la plaque signalétique. Rayez la mention IP 25 et cochez la case IP 24. à l'aide d'un stylo à bille.

2602020765

Pour obstruer le raccordement encastré, installez les bouchons avec joints d'étanchéité.
» Posez la robinetterie sous pression appropriée.

26 02 02 1006

» Encliquetez la partie inférieure de la paroi arriré dans la partie supérieure.
» Vissez les conduites de raccordement à l'appareil.

Fixez le bas de la paroi arrriere avec deux vis supplémentaires.

Dommages matériels

Si vous rompez par inadvertance une ouverture incorrecte dans la paroi arrêté, vous devez utiliser une nouvelle paroi arrêté.

Rompez proprement les traversées dans le capot de l'appareil. Ebavurez si nécessaire les arêtes vives à l'aide d'une lime.
Insérez la partie inférieure de la paroi arrêtée sous les conduites de la robinetterie. Enclenchez la partie inférieure de la paroi arrêtée.
Vissez les conduites de raccordement à l'appareil.

10.2.6 Fonctionnement avec de l'eau préchauffée

L'installation d'une robinetterie thermostatique centralisée limite la temperture maximale d'arrivee d'eau.

10.2.7 Limitation de température

ATTENTION Brûlure

En cas d'utilisation avec de I'eau préchauffee, la limitation de température reglee ou la protection anti-ébouillantement peuvent etre inopérantes.

» Dans ce cas, limitez la temperture au niveau d'une robinetterie thermostatique centrale installee en amont.

Vous pouvez regler le limiteur de temperture a 43^ sur la face interieure du capot.

000046203

Branchez la fiche du cable du générateur de valeur de consigne sur la position 43^ du limiteur de température.

Après activation de la limitation de température, il est possible de seLECTIONner des températures comprises entre 30 et 43^ .

10.3 Fin de la pose

Ouvrez la vanne d'arrêt du manchon double ou de l'arrivée d'eau froide.

11. Mise en service

AVERTISSEMENT Risque d'electrocution La mise en service doit être réalisée par un instal-.
lateur en respectant les prescriptions de sécurité.

11.1 Première mise en service

2602020769

» Ouvrez et fermez plusieurs fois tous les robinets des soutirage raccordés jusqu'à ce que la tuyauterie et l'appareil soient purgés.
» Effectuez un contrôle d'etanchéité.
» Activez le pressostat de sécurité en appuyant fermement sur la touche de réinitialisation (le pressostat de sécurité est désactiver à la livraison).
» Branchez la fiche du cable de réglage de la température sur la platine électronique.
» Posez le capot. Le capot doit émettre un clic audible.
Vérifiez le bon positionnement du capot.
» Mettez sous tension secteur.
» Effectuez un étalonnage de la température. Toumez le bouton de réglage de la température jusqu'en butée à droite et à gauche.
» Contrôlez le fonctionnement de l'appareil.

Remise de l'appareil au client

Expliquez les différentes fonctions de l'appareil à l'utilisateur. Familiarisez-le avec le fonctionnement de l'appareil.
Indiquez à l'utilisateur les risques encourus, notamment les risques de brûture.
» Remettez-lui cette notice.

11.2 Remise en service

Purgez l'appareil et la conduite d'arrivée d'eau froide (voir chapitre « Utilisation / Réglages »).
» Voir chapitre « Installation / Montage / Mise en service / Première mise en service »

12. Mise hors service

» Débranche tous les pôles d'alimentation secteur de l'appareil.
» Vidangez l'appareil (voir chapitre « Installation / Maintenance »).

13. Aide au dépannage

AVERTISSEMENT Risque d'electrocution Pour controler l'appareil, celui-ci doit etre sous tension.

Possibilities d'affichage des voyants de diagnostic (LED)

● ● ○	rouge allumé en cas de panne
	jaune allumé en	mode chauffage
	vert	clignotant : apparéil raccordé au secteur

V6L↓V00000D

1Voyant de diagnostic

Dysfonctionnement / Affichage des DEL de diagnostic	Cause Remède
Le débit est trop faible. Le filtré de l'apparèil est encrassé. Nettoyez le filtré.
Impossibè le disjoncteur au tableau de répartition de la maison.	Il manque une phase.	Contrôlez le disjoncteur au tableau de répartition de la maison.
Le chiffage ne s'allume pas. D'étection d'air dans l'eau. La puissance de chaufage se désactive temporairement.	Après une minute, l'appareil se remet en marche.
Pas d'eau chaude et pas d'indication sur les DEL.	Le disjoncteur s'est déclenché.	Contrôlez le disjoncteur au tableau de répartition de la maison.
	Le pressostat de sécurité s'est coupé.	Remédiez à la cause du problème (par exemple, un robinet sous pression défectueux).
		Protégéz l'appareil contre la surchauffe en laissant ouvert un robinet de soutirage en aval de l'appareil pendant une minute, Le système de chauffe est ainsi mis hors pression et se refroidit.
		Activéz le pressostat de sécurité sous pression à l'écoulement en appuyant sur la touche de remise à zéro, (voir le chapitre « Installation / Mise en service / Première mise en service »).
	Le système électronique est défectueux.	Vérifièz le système électronique et le cas échéant, replacceze-le.
Signalisation : clignote en vert ou fixe Pas d'eau chaude par débit > 3 l/min.	Le système électronique est défectueux.	Vérifièz le système électronique et le cas échéant, replacceze-le.
	Le dispositif de mesure de débit DFE est débranché.	Rebranche la fiche du dispositif de mesure de débit.
	La fiche du dispositif de mesure de débit est défectueuse.	Vérifièz le dispositif de mesure de débit et le cas échéant, replacceze-le.
Signalisation : jaune fixe, vert clignotant, Absence d'eau chaude sanitaire avec un débit > 3 l/min.	Le limiteur de sécurité s'est déclenché ou est inter-rompu.	Contrôlez le limiteur de sécurité et, le cas échéant, replacceze-le.
	Le système de chauffe est défectueux.	Mesurez la résistance du système de chauffe et replaccez-la si nécessaire.
	Le système électronique est défectueux.	Vérifièz le système électronique et le cas échéant, replacceze-le.
Signalisation : Jaune fixe, vert clignotant	La sonde de départ est retiree. Rupture de ligne.	Branchez la sonde départ et replaccez-la si nécessaire.
Signalisation : Rouge fixe, vert clignotant	La sonde d'eau froide est défectueuse.	Vérifièz le système électronique et le cas échéant, replacceze-le.
pas d'eau chaude sanitaire Impossible d'atteindre la température souhaïée > 45 °C.	La température d'acciviée d'eau froide est supérieure à 45 °C.	Diminuez la température d'acciviée de l'eau froide à l'appareil.
Signalisation : Rouge fixe, vert clignotant	La sonde de départ est défectueuse (court-circuit).	Vérifièz la sonde départ et, le cas échéant, replaczez-la.

14. Maintenance

AVERTISSEMENT Risque d'électrocution
Déconnectez tous les pôles d'alimentation secteur de l'appareil avant toute intervention.

Vidange de l'appareil

Vous pouvez vidanger l'appareil pour les opérations de maintenance ou pour le protégér du gel.

AVERTISSEMENT Brûlure
Lorsque l'appareil est vidange, de l'eau brûlante peut s'écouler.

Fermez la vanne d'arrêt du manchon double ou de la conduite d'arrivée d'eau froide.
» Ouvrez tous les robinets de soutirage.
» Déconnectez les raccordements hydrauliques de l'appareil.
» Veillez à protéger du gel un apparéil démonté, car celui contient encore de l'eau qui pourrait geler et provoquer des dommages.

Nettoyage du filtré

Nettoyez le filtré dans le raccord filtré d'eau froide en cas d'encrassement. Fermez la vanne d'arrêt de l'arrivée d'eau froide avant de démonter le filtré, nettoyez-le et remontez-le.

15. Données techniques

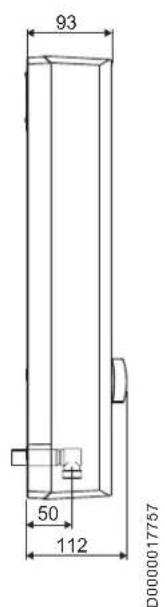

15.1 Cotes et raccordements

b02	Passage de cables électriques I
c01	Arrivée eau froide	Filetage mâle	G 1/2 A
c06	Sortie eau chaude	Filetage mâle G 1/2 A

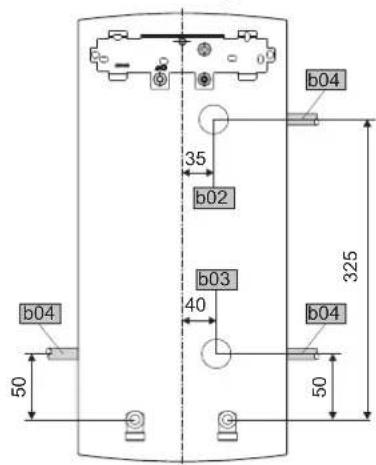

Autres branchements possibles
D0000019778

b02 Passage de cables électriques I

b03 Passage de cables électriques II

b04 Passage de cables électriques III

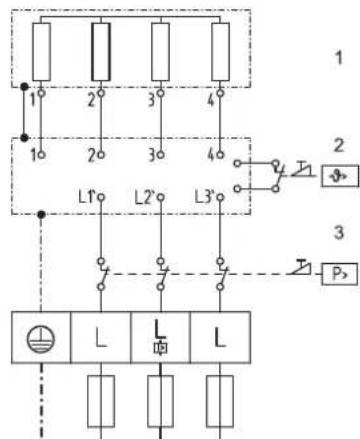

15.2 Schémaelectrique

3/PE 380-415V
85_02_02_0005

1 Chauffage
2 Limiteur de sécurité
3 Pressostat de sécurité

Relais de délestage LR 1-A
85_02_02_0003_

1 Cable de commande vers le contacteur du 2e apparéil (par exemple radiateur électrique à accumulation).
2 Le contact de commande s'ouvre lorsque le chauffeau instantané se met en marche.

15.3 Capacité de production d'eau chaude sanitaire

La capacité de production d'eau chaude sanitaire dépend de la tension secteur, de la puissance raccordée de l'appareil et de la température d'arrivee d'eau froide. La tension nominale et la puissance nominale figurent sur la plaque signalétique (voir chapitre « Utilisation / Aide au dépannage »).

Puisance rac-cordée en kW	38 °C Capacité de production d'eau chaude sanitaire en l/min.
Tension nominale	Température d'arrivée d'eau froide
400 V	5 °C 10 °C 15 °C 20 °C
11,0	4,8	5,6	6,8	8,7
13,5	5,8	6,9	8,4	10,7
18,0	7,8	9,2	11,2	14,3
21,0	9,1	10,7	13,0	16,7
24,0	10,4	12,2	14,9	19,0
27,0	11,7	13,8	16,8	21,4

Pulsance rac-cordée en kW	50 °C Capacité de production d'eau chaude sanitaire en l/min.
Tension nominale	Température d'arrivée d'eau froide
400 V	5 °C 10 °C 15 °C 20 °C
11,0	3,5 3,9 4,5 5,2
13,5	4,3 4,8 5,5 6 4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6	8,6	9,8	11,4
27,0	8,6	9,6	11,0	12,9

15.4 Domaines d'utilisation / Tableau de conversion

Résistance électrique spécifique et conductivité électrique spécifique (voir chapitre « Installation / Données techniques / Tableau des données »).

Indication normée à 15 °C			20 °C			25 °C
Résis-tance ρ	Conductivi-té σ		Résis-tance ρ	Conductivi-té σ		Résis-tance ρ	Conductivi-té σ
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

15.7 Indications relatives à la consommation énergétique

Les caractéristiques produit correspondant aux prescriptions de la directive UE sur l'éco-conception applicable aux produits liés à l'énergie (EuP).

15.5 Pertes de pression Robinetterie

Perte de pression des robinetteries pour un débit de 10 l/min
Mitigeur monocommande, env.	MPa	0,04 - 0,08
Robinetterie thermostatique, env.	MPa	0,03 - 0,05
Douchette à main, env.	MPa	0,03 - 0,15

Dimensionnement des conduites

La prise en compte d'une perte de pression de 0,1 MPa est reconnardee pour le dimensionnement des conduites.

15.6 Conditions en cas de dysfonctionnement

En cas de panne, des températures de 95^ maximum sous pression de 1,2 MPa peuvent survenir brièvement dans l'installation.

		DDLE Basis 11	DDLE Basis 13	DDLE Basis 18	DDLE Basis 18/21/24	DDLE Basis 27
		229296	229297	222388	222390	222391
Constructeur		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Profil de charge		XS	XS	S	S	S
Classe d'efficacité énergétique		A	A	A	A	A
Consommation annuelle d'électricité	kWh	473	473	477	477	481
Rendement énergétique	%	39	39	39	39	39
Réglage d'usine de la température	°C	60	60	60	60	60
Niveau de puissance acoustique	dB(A)	15	15
Consignes spéciales pour mesurer le taux d'efficacité		Aucune	Aucune	Aucune	Indications pour Pmax.	Aucune

15.8 Tableau de données

DDLE Basis		11		DDLE Basis 13			DDLE Basis 18			DDLE Basis 18/21/24			DDLE Basis 27
229296 229297 222388	222390	222391
Données électriques
Paussonne nominale	V	380	400	380	400	415	380	400	415	380	400	415	380	400
Intensité nominale	kW	10,1	11	12,2	13,5	14,5	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Intensité nominale	A	15,4	16	18,5	19,5	20,2	24,7	26	27	27,6/29,5/35	29/31/35	30,1/32,2/36,3	37,1	39
Protection	A	16	16	20	20	20	25	25	32	32/32/35	32/32/35	32/32/40	40	40
Phases		3/PE		3/PE			3/PE			3/PE			3/PE
Fréquence	Hz	50/60	50/60	50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60
Résistance spécifique p 15≥ (pour Φfroid ≤25 °C)	Ω cm	900	900	900	900	1000	900	900	1000	900	900	1000	900	900
Conductivité spécifiqueσ15≤ (pour Φfroid ≤25 °C)	μS/cm	1111	1111	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111
Résistance spécifique p 15≥ (pour Φfroid ≤45 °C)	Ω cm	1200	1200	1200	1200	1300	833	1200	1300	833	1200	1300	833	1200
Conductivity spécifiqueσ15≤ (pour Φfroid ≤45 °C)	μS/cm	830	830	830	830	770	1200	833	770	1200	833	770	1200	833
Impédance réseau maxi sous 50Hz	Ω						0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Raccords
Raccordement hydraulique		G 1/2 A		G 1/2 A			G 1/2 A			G 1/2 A			G 1/2 A
Limites d'utilisation
Pression maximaledmissible	MPa	1		1			1			1			1
Température maximaledravée d'eau enchaufage d'appoint	°C	45		45			45			45			45
Valeurs
Température d'arrivée d'eau maximaledmis-sible	°C	60		60			60			60			60
Marche	l/min	>3		>3			>3			>3			>3
Débit pour perte decharge	l/min	3,1		3,9			5,2			5,2/6,0/6,9			7,7
Perte de charge par débit	MPa	0,07 (0,02 sansDMB)		0,11 (0,03 sansDMB)			0,08 (0,06 sansDMB)			0,08/0,10/0,13 (0,06/0,08/0,10 sansDMB)			0,16(0,12 sansDMB)
Limite de débit parMise à disposition d'eauchaudé sanitaire	l/min	4,0		4,0			8,0			8,0 / 8,0 / 9,0			9,0
Δθ pour presentation	K	28		28			28			28			28
Données hydrauliques
Capacité nominale	I	0,4		0,4			0,4			0,4			0,4
Versions
Puisance de raccordement sélectionnable		-		-			-			X			-
Réglage de la température	°C	de 30 à 60env.		de 30 à 60env.			de 30 à 60env.			de 30 à 60env.			de 30 à 60env.
Bloc isolant		Matière synthétique		Matière synthétique			Matière synthétique			Matière synthétique			Matière synthétique
Générateur de chaleur système de chauffe		Fil nu		Fil nu			Fil nu			Fil nu			Fil nu
Capot et paroi arrêté		Matière synthétique		Matière synthétique			Matière synthétique			Matière synthétique			Matière synthétique
Couleur		blanc		blanc			blanc			blanc			blanc
Indice de protection (IP)		IP25		IP25			IP25			IP25			IP25
Dimensions
Hauteur	mm	485		485			485			485			485
Largeur	mm	226		226			226			226			226
Profondeur	mm	93		93			93			93			93
Poids
Poids	kg	3,6		3,6			3,6			3,6			3,6

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux apparciels achetés hors d'Allemagne. Au contraire, c'est la filiale chargeée de la distribution de nos produits dans le pays qui est seule habilité à accorder une garantie. Une telle garantie ne pourra cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par autres.

Nous n'accordons aucune garantie pour les apparciels achetés dans des pays ou aucune filiale de notre société ne distribuée nos produits. D'eventuelles garanties accordées par l'importateur restentinchangées.

Environnement et recyclage

Merci de contribuer à la preservation de notre environnement.
Après usage, procédez à l'élimination des matériaux conformément à la reglementation nationale.

BIJZONDERE INFO

BEDIENING

» Monteer de kabeltulle.
