Marque	Progress
Modèle	PDP9030E
Type de produit	Hotte aspirante/filtrante encastrable
Usage	Domestique
Distance minimale de sécurité au plan de cuisson	650 mm
Diamètre de la sortie d'air	120 mm
Alimentation électrique	Secteur (vérifier la tension sur la plaquette)
Éclairage	Ampoules halogènes 28–40 W
Vitesses d'aspiration	3 vitesses (min, moy, max)
Filtres anti-graisse	Métalliques autoporteurs, lavables au lave-vaisselle (tous les 2 mois)
Filtre anti-odeur (version filtrante)	Charbon actif, remplacement tous les 3–4 mois
Type d'installation	Encastrable sous armoire murale
Fonctions	Éclairage, aspiration, arrêt automatique par fermeture du tiroir
Entretien des surfaces	Chiffon humide et détergent liquide neutre
Sécurité	Mise à la terre obligatoire, ne pas utiliser avec flammes libres, ne pas flamber sous la hotte
Accessoires fournis	Grille orientée, flasque 120 mm, profil de fermeture, vis, manuel
Pression maximale de dépression	0,04 mbar
Matériau	Non spécifié

FOIRE AUX QUESTIONS - PDP9030E PROGRESS

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale de sécurité est de 650 mm. Certains modèles peuvent être installés plus bas, vérifiez les sections « Encombrement » et « Installation » de la notice.

Comment installer la hotte en version aspirante ?

Branchez la hotte à la tuyauterie de sortie (diamètre ≥ 120 mm) à l'aide d'un tube rigide ou flexible. Fixez le tube avec des colliers (non fournis). Retirez les filtres à charbon si présents.

Comment installer la hotte en version filtrante ?

Percez un trou de Ø 125 mm dans la tablette supérieure. Insérez la flasque sur la sortie de la hotte et connectez-la au trou via un tuyau de 120 mm. Fixez la grille orientée sur la sortie recyclée. Assurez-vous que les filtres à charbon sont en place.

Comment nettoyer les filtres anti-graisse ?

Les filtres métalliques se nettoient tous les 2 mois environ au lave-vaisselle ou à la main. Retirez-les un par un, lavez-les sans les plier, séchez-les puis remontez-les avec la poignée visible vers l'extérieur.

Quand remplacer le filtre anti-odeur au charbon actif ?

Tous les 3 à 4 mois, ou plus souvent en cas d'usage intense. Les filtres ne se lavent ni ne se régénèrent. Pour remplacer, éteignez l'éclairage, attendez le refroidissement, puis retirez les filtres anti-graisse et le filtre à charbon usagé.

Comment remplacer l'ampoule de la hotte ?

Utilisez des ampoules halogènes de 28 à 40 W. Retirez les crochets métalliques du plafonnier, faites-le coulisser, dévissez l'ampoule et remplacez-la. Remontez en sens inverse.

La hotte fonctionne-t-elle avec une cuisinière à gaz ?

Oui, mais vous devez assurer une aération suffisante de la pièce. La dépression maximale ne doit pas dépasser 0,04 mbar. Évitez les flammes libres et réglez les brûleurs pour que les flammes ne débordent pas des récipients.

Pourquoi la hotte ne s'allume-t-elle pas ?

Vérifiez l'alimentation électrique et que le tiroir coulissant est complètement ouvert (un déclic doit se faire entendre). Si le problème persiste, contactez le service après-vente.

Puis-je laver les filtres antigraisse au lave-vaisselle ?

Oui, les filtres métalliques autoporteurs sont lavables au lave-vaisselle. Veillez à ne pas les plier et laissez-les bien sécher avant de les remettre en place.

Que signifie le symbole de poubelle barrée sur l'appareil ?

Ce symbole indique que le produit ne doit pas être jeté avec les ordures ménagères. Déposez-le dans un point de collecte pour le recyclage des déchets électriques et électroniques.

MODE D'EMPLOI PDP9030E PROGRESS

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut containir des descriptions d'accessoires ne figurant pas dans votre apparéil.

INSTALLATION

• Le fabricant decline toute responsabilité en cas dommage du à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotter.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en viqueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilise des appareils qui ne fonctionnent pas à l'électricité dans la pierce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est depourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour unemploi correct et sans risque, la dépression maximum dans la pierce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.

UTILISATION

• La hotte a eté concue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense et quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacities psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson.

ENTRETIEN

De Avant de proceder à toute opération d'entretien, retireir la hotte en retardant la fiche ou en actionnant l'interrupteur général.
- Effectuer un entretien scrupULEux et en temps dû des Filtres, à la cadence conseil-lee (Risque d'incendie).
- Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet menager. Il doit plupôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique etlectronique. En vous assurant que ce produit est élimné correctement, vous favorise la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous avez acheté le produit.

Encombrement

450mm 650mm

Composants

Ref.Qtè.ProductComponents

1 1 Corps Hotte equipe de: Commandes, Lumiere, Groupe Ventilateur, Filtres

81Grille orientee Sortie de I'Air
10a 1 Flasque 120 mm
20 1 Profil fermeture

Ref.Qtè.InstallationComponents

12a4 Vis 3,5 x 16

12e 2 Vis 2,9 x 12,7

12f 3 Vis 2,9 x 9,5

Qtè. Documentation

1 Manuel d'instructions

Perçage du Plan de support et Montage de la Hotte

Il est possible d'inverter la Hotte directe-ment sur le plan inférieur des Armoires mu-rales (650 mm.min. par rapport aux Pla-ques de Cuisson), à l'aide des Supports la-teraux par encliquetage.
- Percer une ouverture (emboitage) sur le plan inférieur de l'Armoire murale, comme indiqué. (fig.1)
- Insérer la flasque correcte dans le trou supérieur de sortie de l'air. (fig.2)
- Visser le profil de fermeture 20 sur la partie arrriere de la hotte, en utilisant les vis 12f (2,9 x 9,5) fournies avec l'appareil. (fig.3)
Sortir le chariot aspirant.
- Retirer les Filtres Anti-graisse l'un après l'autre, en intervenant sur les crochets spécifique prévus.
- Fermer le chariot aspirant.
- Insérer la Hotte jusqu'à accrocher les Sup-ports latéraux par encliquetage. (fig.4)
Sortir le chariot aspirant.
- Bloquer définitivement la pierce, en serrant les Vis Vf depuis le dessous de la Hotte. (fig.4)
- Si nécessaire, effectuer des ajustements du corps porte-filtres tout entier, puis suivre les instructions suivantes:
- Desserrer les quatre vis de réglage Vr et refermer le chariot. (fig.5)
- Déplacer le corps porte-filtres tout entier6 jusqu'à obtenir l'alignement souhaité de l'armoire murale. (fig.6)
- Toujours en maintainant bloqué le corps de la hotte, sortir le chariot et bloquer à nouveaux les vis de réglage. (fig.5)
- Maintenant il est possible de fixer défini-tivement la hotte contre l'armoire murale en utilisant les quatre vis 12a (3,5 x 16) fournies avec l'appareil. (fig.7)
- Remonter les Filtres anti-graisse.
Sortir le chariot aspirant.v

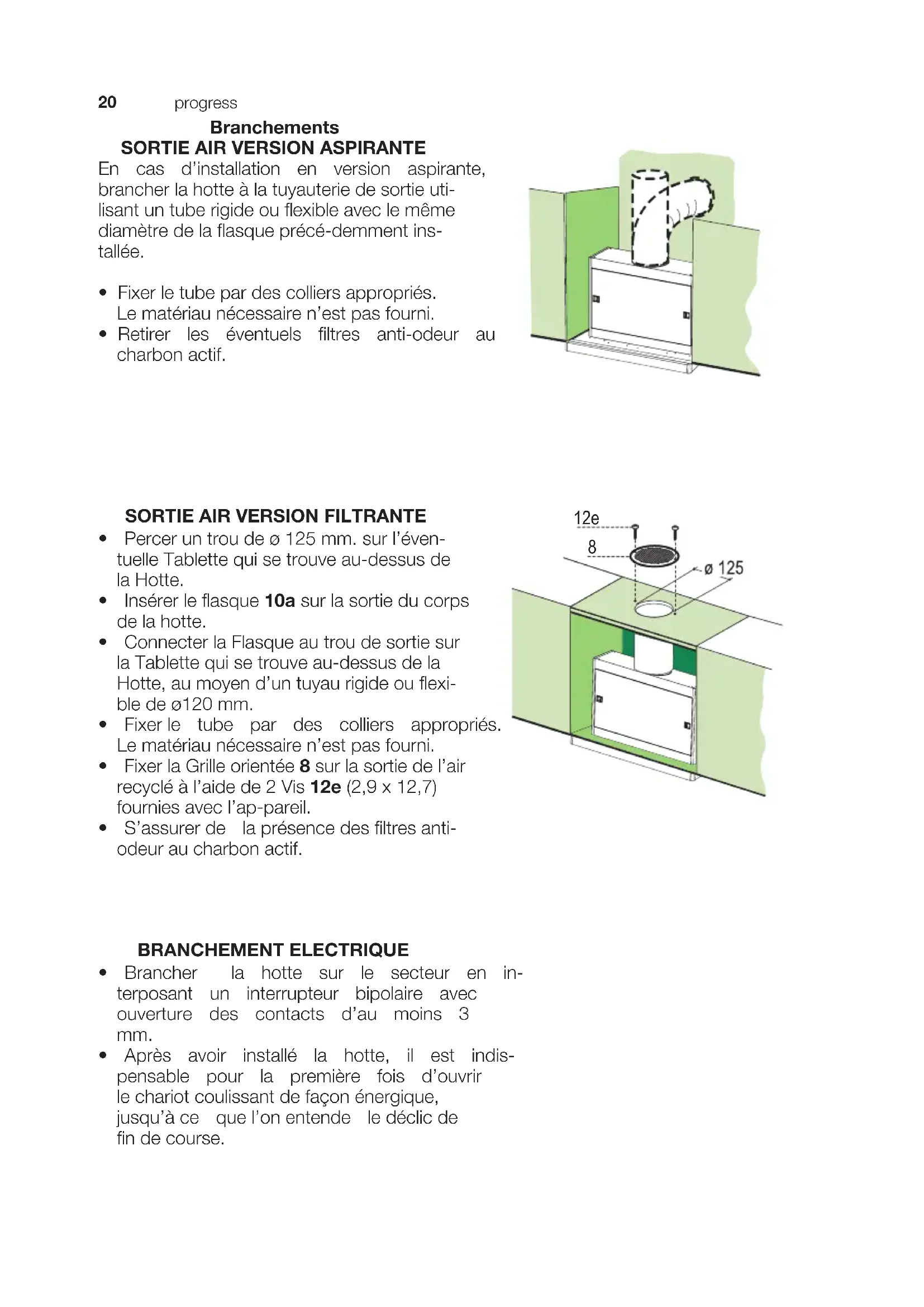

Branchements SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie utilisant un tube rigide ou flexible avec le même diamètre de la flasque précé-demment installée.

Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
- Retirer les éventuels filtrés anti-odeur au charbon actif.

SORTIE AIR VERSION FILTRANTE

• Percer un trou de 0 125 mm. sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.
• Insérer le flasque 10a sur la sortie du corps de la hotte.
• Connecter la Flamque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120mm
  Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
  Fixer la Grille orientee 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 12,7) fournies avec l'ap-pareil.
• S'assurer de la présence des filtrres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• ÀpRES avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Les différentes fonctions de la hotte sont activées automatiquement avec l'ouverture du tiroir. Pour arrêter les fonctions selectionnées il suffit de fermer le tiroir.

TOUCHE

FUNCTIONS

L Lumières Allume et eteint l'éclairage.
M Moteur Allume et eteint le moteur aspiration

1. Vitesse minimale, pour un changé d'air permanent particulierement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse NETTOYAGE DES FILTRES ANTI-GRAISSE METTALLIQUES AUTOPORTEURS

• Les filtres peuvent être également lavés au lavevaisselle; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense.
  Sortir letiroir aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécifique prévus.
• Laver les Filtres en évitant de les plier, puis laisser secher avant de les remonter (L'éventuel changement de couleur de la surface du filtré, qui pourrait survenir au cours du temps, neporte absolument pas préjudice à l'efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le tiroir aspirant.

Filtres anti-odeur (Version Filtrante) REMPLACEMENT

Attention: Éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du filtre anti-odeur.

• Les filtres ne peuvent pas etre lavés ni regenerés; il faut les replacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense.
  Sortir le chariot aspirant.
  Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif sature, en intervenant sur les crochets spécialement prevus.
• Mettre le nouveau Filtre en l'accrochant bien en place.
• Remonter les Filtres anti-graisse.
• Refermer le chariot aspirant.

Éclairage REMPLACEMENT DES AMPOULES

Ampoules halogenes de (28-40 W)

• Retirer les crochets métalliques qui fixent le plafonnier.
• Faire coulisser le plafonnier sur un cote, jusqu'à dégager l'extrémité opposée. Baisser légarement l'extrémité qui est dégagée et faire couisser cette dernière jusqu'à ce qu'elle soit totalment dégagée.
• Devisser l'Ampoule puis la remplacer par une neue, possedant les mêmes caractéristiques.
• Remonter le plafonnier, en exécutant la séquence à rebours.
