GEBRUIKSAANWIJZING PDP9030E PROGRESS

Deze gebruksaanwijzing geldt voor verschilnde uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die Niet van toe-passing+zijn op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomtuit on-juiste of Niet overeenkomstig de regels der kunst uitgevoerde installmenties.
• De minimale verligheidsafstand zusammen de kookplaat en de wasemkap bedraagt 650~mm (sommige modellen können lager worden geinstalleer, raadpleeg de paragrafen afmetin-gen en installmentie).
• Controller of de netspanning correspondiert met de spanning die aangegeven is op hetplaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klassle I dient u zich ervan te verzekerend dat het elektriciteitsnet in uwuis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120mm of groter. De leiding要去en zo kort möglichke route afleggen.
• Sluit de wasemkap Niet aan op afvoerijpen van rook die geprodueerd is door verbran-ding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die Niet op elektricitieit werkken (bijvoorbeeld gasapparaten) worden gebruikt,要去 voor worden gezorgd dat het vertrek voldoende geventileerd worden. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaaakt te worden. Een juist gebruik zonder bevaren worden verkreten wanner de maximale onderdruk in het vertrek Niet hoger is dan 0,04 mbar.
• Om elk risico te voorkomen要去en beschadigde voedingskabel door de fabrikant of door de technische servicedienst worden verrangen.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werkung is.
  Regel de vlammen altijd zo dat ze Niet langus de pannen omhoogkomen.
• Controller frituurpannenijdens het gebruik: de oververhitte olie zou vlam+kunnen vatten.
• Er mag nicht onder de afzuigkap geflambeerd worden; brandgevaar
• Dit apparaat mag nicht worden gebrukt door Personen (inclusionf Kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstruendum over het gebruik van het ap-paraat door Personen die verantwoordelijk Hijoor voor hun veiligheid.
• Kinderen moeten worden gecontroleerd om er zeker van teijken dat ze Niet met het appa-raat spelen.
• LET OP: de toegankelijke onderdelen können erg warm worden als ze met kookap para-ten worden gebruikt."

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zieten.
• Voer het onderhoud van de filters altijdijdig en nauwgezetuit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te makes is het voldoende een vochtige doek en een neutraal reinigings-middel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product nicht als huishoudafval mag worden behandeld. Het要去chter maar eenplaats worden gebracht waar elektrische en elektronische apparaatuur worden gerecycled. Als uervoort zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zonden+kennen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijkk instances, het bedrif of de dienst belast met de verwijdering van huishoudafval of de winkkel waar u het product hebt gekocht.

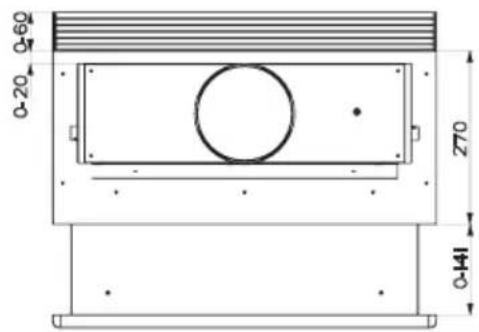

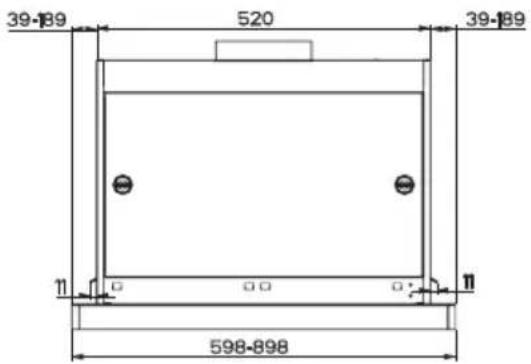

Buitenafmetingen

450mm 650mm

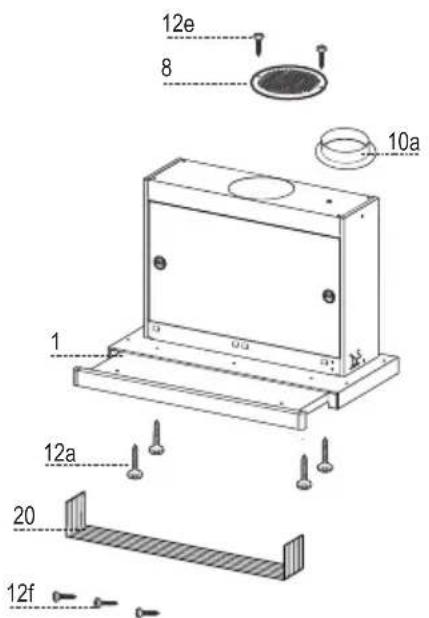

Onderdelen

Ref. Productonderdelen

1 1 Wasemkap compleet met:Bedieningen, Licht, Ventilat-orgroep, Filters

81 Richtingrooster luchtuitlaat

10a 1 Flens 120 mm

20 1 Sluitprofil

1 Gebruiksaanwijzing

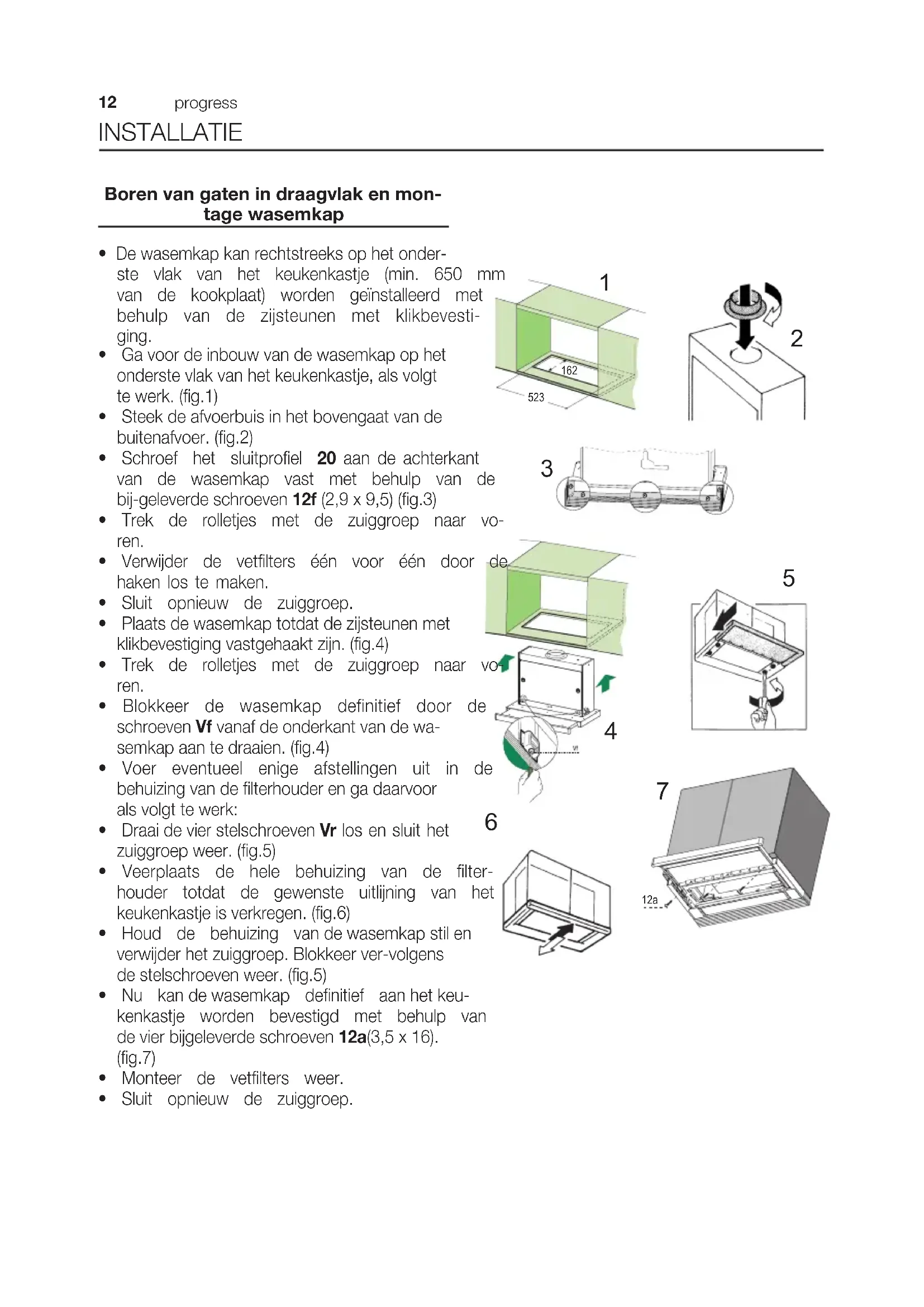

Boren van gaten in draagvlak en montage wasemkap

• De wasemkap kanrechtstreeks op het onderste vlak van het keukenkastje (min. 650 mm van de kookplaat) worden geinstallerd met behulp van de zijsteunen met klikbevestiging.
  Ga voor de inbouw van de wasemkap op het onderste vlak van het keukenkastje, als volgt te werk. (fig.1)
• Steek de afvoerbuis in het bovengaat van de buitenafvoer. (fig.2)
• Schroef het sluitprofiel 20 aan dechterkant van de wasemkap vast met behulp van de bij-geleverde schroeven 12f (2,9 x 9,5) (fig.3)
• Trek de rolletjes met de zuiggroep waar voren.
• Verwijder de vetfilters een voor een door de haken los te make.
• Sluit opniew de zuiggroep.

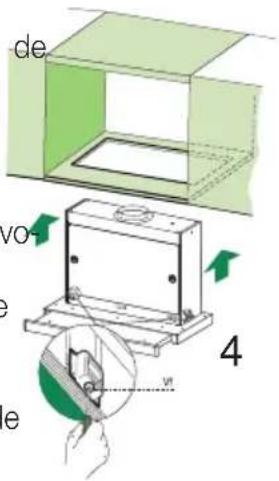

• Plaats de wasemkap totdat de zijsteunen met klikbevestiging vastgehaakt zijn. (fig.4)
• Trek de rolletjes met de zuiggroep waar voren.
• Blokveer de wasemkap definitief door deschroeven Vf vanaf de onderkant van de wasemkap aan te draaien. (fig.4)
  Voer eventueel enige afstellingenuit in de behuizing van de filterhouser en ga waarvoor als volgt te werk:
• Draai de vier stelschroeven Vr los en sluit het zuiggroep wee. (fig.5)
• Veerplaats de hele behuizing van de filterhouser totdat de gewenste uitlijning van het keukenkastje is verkreten. (fig.6)
• Houd de behuizing van de wasemkap stil en verwijder het zuiggroep. Blokker ver-volgens de stelschroeven weeR. (fig.5)
• Nu kan de wasemkap definitief aan het keukenkastje worden bevestigd met behulp van de vier bijgeleverde schroeven 12a(3,5 x 16). (fig.7)
• Monteer de vetfilters weeR.
• Sluit opniew de zuiggroep.

6

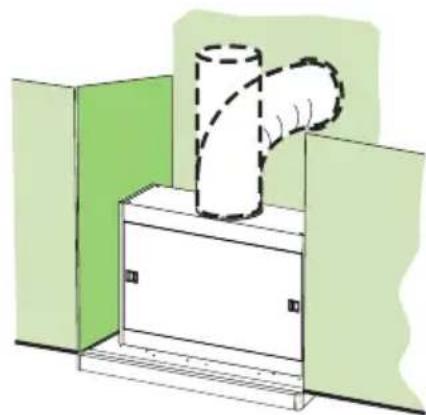

Aansluitingen LUCHTUITLAAT AFZUIGVERSIE

In het geval van installmentie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buizame leiding die bezelfde diameter heeft als de reeds geinstalleerde flens.

• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal worden nicht bij de wasemkap bijgeleverd.
• Verwijder de eventuele geurfilters met actieve kool-stof.

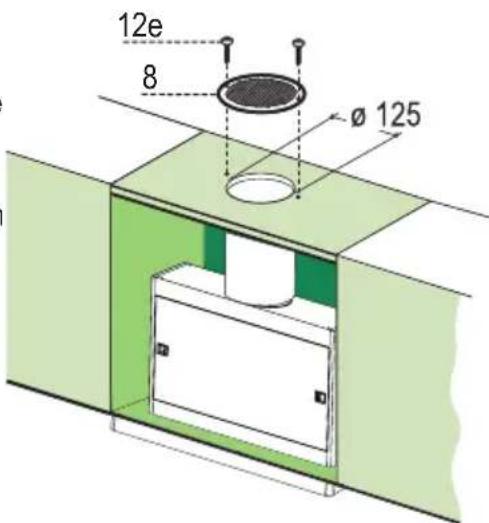

LUCHTUITLAAT FILTERVERSION

Boor een gat van 125 mm in de eventuèle plank boven de kap.
- Breng de flens 10a op de uitlaat van de wasemkap aan.
- Verbind de flens met de uitlaatopening op de plank boven de kap met behulp van een starre of flexibele leiding van 0120 mm.
- Zet de leiding vast met geschikte leiding-klemmen. Het benodigde materiaal worden nicht bij de wasemkap geleverd.
- Bevestig het richtingsrooster 8 op de uitlaat van de gerecircularerde lucht met 2 van de bijgeleverde schroeven 12e (2,9 x 12,7).
- Verzeker uervaan dat het geurfilter met actieve kool-stof geinstalleerd is.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3mm
• Nadat u de kap geinstalleerd heeft, moet u het uitschuifbare gedeelte de eerste keer met kracht maar buiten trekken tot het Niet verder kan en u een klik hoor.

De verschillende functies worden automatisch geactiveerd wanner de slede worden uitgetrokken. Voor het uitzetten van de ingestelde functies is het voldoende de slede waar te sluiten.

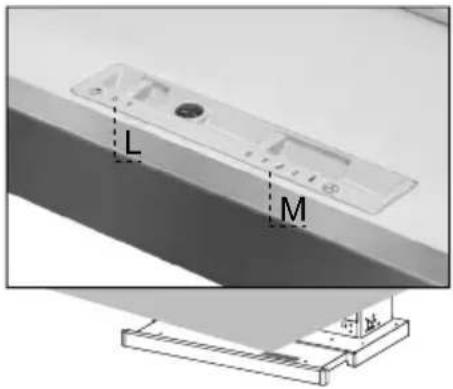

SCHAKELAAR FUNCTIONS

L Lichten Hiermee schakelt u de verlichting aan en uit

M Motor Hiermee schakelt u de afzuigmotor aan en uit

1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing,als er weinig kookdampen zichn.

2. Gemiddelde snelheid, geschikt voor de meeste ge- bruiksomstandigheden, gezien de uitstekende verhou- dingussen de hoeveelheid behandelde lucht en het ge- luidsniveau.

3. Maximum snelheid, geschikt om de grootste kook- dampen gegen te gaan, ook voor langereijd.

Vetfilters

REINIGING VAN DE METALEN ZELFDRAGEN-DE VETFILTERS

• Deze filters要去en minstens om de 2 maanden of, bij een bijzonder intensief gebruik vaker, gereinigd worden. Ze können ook in de vaatwasmachine afgewassen worden.
• Trek de rolletjes met de zuiqgroep maar voren.
• Verwijder de filters een voor een door aan de hiervoorn bestemde hendeltjes te trekken.
• Was de filters zonder ze te youwen en LAST ze drogen alvorens ze weer terug te plaatsen. (Een eventuele kleursverandering van het oppervlak van de filters, die na verloop vanijd kan optreden, heeft absolutuit geen invloed op de goede werkig ervan.)
• Plaats de vetfilters terug, maar let erop dat de hand-greep gezod zichtbaar blift.
  Sluit opnieuw de zuiaggroep.

Geurfilter (Filterversie) VERVANGING

Let op: schakel de lichten uit en wacht tot de lampen zich afgekoeld, voordat u het geurfilter verwangt.

• Deze filter kan nicht gewassen of geregenereerd worden en moet ongeveer om de 4 maanden verrangen worden. Indien U de wasemkap zeer intensief gebruikt, moet U de filter zelfs vaker verrangen.
  Trek de rolleties met de zuiggroepaar voren.
• Verwider de vetfilters.
• Verwijder de verzadigde geurfilter met actieve koolstof door aan de hiervoord bestemde hendeltjes te trekken.
• Monteer het neue filter door het op zijnplaats vast te drukken.
• Plaats opnieuw de vetfilters.
  Sluit opnieuw de zuiggroep.

Verlichting VERVANGING VAN DE LAMPEN

Halogenlamp van (28-40 W)

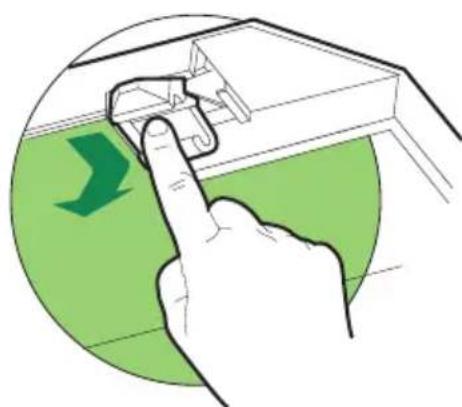

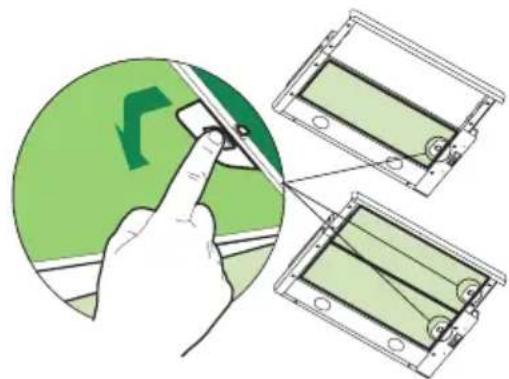

• Verwijder de metalen eindhovenjes waarmee de lamphouser wordt vastgehonden.
  Schuif de houder maar een rant toe, zodat de tegen-gestelde rant vrijkomt. Trek de vrijekomen rant van de lamphouder voorzichtig aan beneden, totdat de lamp volledig is verwiederd.
• Schroef de halogeenlamp los en verrang ze dooreen neue lamp metdezelfde eigenschappen.
• Plaats de houder opnieuw; U volgt waarvoordezelfde werkwijze maar in tegenovergestelde volgorde.
