Caractéristiques techniques	Autoradio numérique avec écran LCD, compatible MP3/WMA/AAC
Puissance de sortie	4 x 50 Watts
Connectivité	USB, AUX, Bluetooth
Formats audio pris en charge	MP3, WMA, AAC
Fonctionnalités supplémentaires	Radio FM/AM, égaliseur 5 bandes, prise en charge des commandes au volant
Utilisation	Installation dans un véhicule, connexion à des appareils audio via USB ou Bluetooth
Maintenance	Nettoyage régulier de l'écran et des connexions, mise à jour du firmware si disponible
Sécurité	Protection contre les surcharges, verrouillage de l'appareil
Informations générales	Dimensions : 178 x 50 x 160 mm, poids : 1,2 kg

FOIRE AUX QUESTIONS - DEHS2000UI PIONEER

Comment réinitialiser mon autoradio PIONEER DEHS2000UI ?

Pour réinitialiser votre autoradio, appuyez sur le bouton 'Reset' situé à l'arrière de l'appareil à l'aide d'un objet pointu, comme un trombone.

Pourquoi mon autoradio ne s'allume-t-il pas ?

Vérifiez d'abord si le fusible de l'autoradio est grillé. Si c'est le cas, remplacez-le. Assurez-vous également que l'alimentation est correctement connectée.

Comment connecter mon smartphone via Bluetooth ?

Activez le Bluetooth sur votre smartphone, puis allez dans le menu Bluetooth de l'autoradio. Sélectionnez 'Ajouter un appareil' et choisissez votre smartphone dans la liste.

Pourquoi le son de mon autoradio est-il faible ?

Vérifiez les réglages de volume de l'autoradio et assurez-vous que les haut-parleurs sont correctement connectés. Testez également avec une autre source audio.

Comment régler l'égaliseur de mon autoradio ?

Accédez au menu 'Audio' de l'autoradio, puis sélectionnez 'Égaliseur'. Vous pourrez ajuster les différentes fréquences selon vos préférences.

Comment mettre à jour le firmware de mon autoradio ?

Visitez le site web de PIONEER pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour votre appareil.

Mon autoradio ne lit pas les fichiers USB, que faire ?

Assurez-vous que la clé USB est formatée en FAT32 et qu'elle ne contient pas de fichiers corrompus. Testez également avec une autre clé USB.

Comment changer la langue de l'interface de l'autoradio ?

Allez dans le menu 'Réglages', sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste.

Pourquoi la radio ne capte-t-elle pas les stations ?

Vérifiez si l'antenne est correctement connectée et si elle n'est pas endommagée. Essayez de rechercher les stations manuellement.

Comment sauvegarder mes stations radio préférées ?

Pour sauvegarder une station, écoutez-la et appuyez sur l'un des boutons de présélection pendant quelques secondes jusqu'à ce que vous entendiez un bip.

MODE D'EMPLOI DEHS2000UI PIONEER

D: C	D: C	D: C
: A	: B	: B
:	: D	: E,
: X	: 3	: H,
: K	: Π	: M
: H	: O	: Π
: P	: C	: T
: Y	:	: X
: Φ	: Φ	: Ψ, Ψ
: b	: b1	b: b
: Θ	: Υ	: Я

Avant de commencer 2

Mise en route 3

Radio....5

Utilisation de Pioneer ARC APP.... 9

Réglages 10

Réglages FUNCTION 10

Réglages AUDIO.... 11

Réglages SYSTEM 12

Réglages ILLUMINATION.... 13

Réglages MIXTRAX.... 13

Informations complémentaires.... 16

A propos de ce mode d'emploi :

- Parmi les instructions suivantes, les clés USB ou les lecteurs audio USB sont collectivement désignés sous le nom de « périphérique USB ».

- Dans ce mode d'emploi, les iPod et les iPhone sont collectivement désignés sous le nom d'« iPod ».

Avant de commencer

Nous vous remerclons d'avoir acheté cet appareil PIONEER

Pour garantir une utilisation correcte, lisez bien ce mode d'emploi avant d'utiliser cet appareil. Il est particulièrement important que vous lisiez et respectiez les indications ATTENTION et PRÉCAUTION de ce mode d'emploi. Conservez-le dans un endroit sûr et facilement accessible pour toute consultation ultérieure.

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Dans les états membres de l'UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d'achat d'un produit similaire).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut.

En agissant ainsi vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récupération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l'environnement et la santé publique.

ATTENTION

- N'essayez pas d'installer cet appareil ou d'en faire l'entretien vous-même. L'installation ou l'entretien de cet appareil par des personnes sans formation et sans expérience en équipement électronique et en accessoires automobiles peut être dangereux et vous exposer à des risques d'électrocution ou à d'autres dangers.

• N'essayez pas de démonter ou de modifier cet appareil. Veillez à quitter la route et garer votre véhicule en lieu sûr avant d'essayer d'utiliser les commandes de l'appareil.

⚠ PRÉCAUTION

• Ne laissez pas cet appareil entrer en contact avec de l'humidité et/ou des liquides. Cela pourrait provoquer une décharge électrique. Tout contact avec des liquides pourrait également provoquer des dommages, de la fumée et une surchauffe de l'appareil.
• Maintenez le niveau d'écoute à une valeur telle que vous puissiez entendre les sons provenant de l'extérieur.
  • Le Pioneer CarStereo-Pass est utilisable seulement en Allemagne.
• Ce produit est évalué sous des conditions climatiques modérées et tropicales conformément à la norme CEI 60065 sur les Apparells audio, vidéo et apparells électroniques analogues - Exigences de sécurité.

PRÉCAUTION

Cet appareil est un produit laser de Classe 1, classé selon l'article IEC 60825-1:2007 relatif à la Sécurité des produits laser.

APPAREIL À LASER DE CLASSE 1

Si vous rencontrez des problèmes

En cas d'anomalie, veuillez contacter votre revendeur ou le centre d'entretien agréé par PIONEER le plus proche.

Mise en route

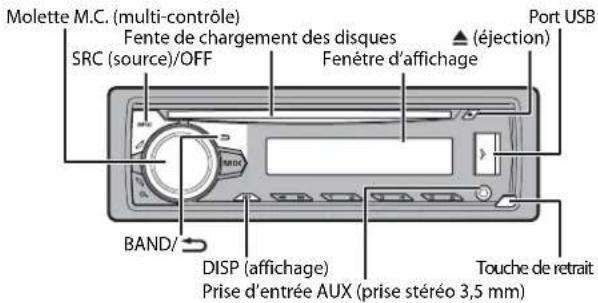

Fonctionnement de base

DEH-S2000UI

Molette M.C. (multi-contrôle) Fente de chargement des disques SRC (source)/OFF Fenêtre d'affichage Port USB ▲ (éjection) BAND/ DISP (affichage) Prise d'entrée AUX (prise stéréo 3,5 mm) Touche de retrait

Télécommande en option

La télécommande CD-R320 est vendue séparément.

Opérations fréquemment utilisées

Objectif Opération
Mettre l'appareil sous tension* Appuyez sur SR	C/OFF pour mettre l'appareil sous tension. Appuyez longuement sur SRC/OFF pourmettre l'appareil hors tension.
Régler le volume Tournez la molette M.	C..
Sélectionner une source Appuyez plusieurs fois sur SR	C/OFF.
Modifier les informations d'affichage	Appuyez plusieurs fois sur DI SP.
Revenir à l'affichage/la liste précédent(e)	Appuyez sur BAND/ ⚠.
Revenir à l'affichage normal à partir du menu	Appuyez longuement sur BAND/ ⚠

* Si le fil bleu/blanc de l'appareil est relié à la borne de commande du relais d'antenne automatique du véhicule, l'antenne se déploie lorsque la source de cet appareil est mise en service. Pour rétracter l'antenne, mettez la source hors service.

Indication de l'affichage

Indication Description
Apparait lorsqu'il existe un niveau inférieur de menu ou de dossier.
	Apparait lorsque vous appuyez sur la touche
LOC Apparaît lorsque la fonction d'accord sur une station locale est en service(page 10).
TP	Apparaît lorsqu'un programme d'informations routières est capté.
TA	Apparaît lorsque la fonction TA (informations routières) est activée(page 10).
S.Rtrv	Apparaît lorsque le sound retriever (correcteur de son compressé) est enservice (page 11).
XX	Apparaît lorsque la lecture aléatoire est en service.
	Apparaît lorsque la lecture répétée est en service.
	Apparaît lorsque la fonction de commande d'iPod est en service (page 7).

Retrait de la face avant

Retirez la face avant pour empêcher tout vol. Débranchez tous les câbles et les périphériques branchés à la face avant et mettez l'appareil hors tension avant de le retirer.

Retirer Fixer

• Évitez de soumettre la face avant à des chocs excessifs.
  • Tenez la face avant à l'abri du soleil et des températures élevées.
• Stockez toujours la face avant détachée, dans un étui de protection ou un sac.

Menu de configuration

Lorsque vous mettez le contact sur ON après avoir installé l'appareil, [SET UP :YES] s'affiche.

1 Appuyez sur la molette M.C..
Si vous n'utilisez pas l'appareil dans les 30 secondes qui suivent, le menu de configuration disparaît. Si vous préférez ne pas effectuer la configuration pour l'instant, tournez la molette M.C. pour sélectionner [NO], puis appuyez pour valider.
2 Tournez la molette M.C. pour sélectionner les options, puis appuyez pour valider. Pour passer à l'option de menu suivante, vous devez valider votre sélection.

Élément de menu Description

LANGUAGE Sélectionnez [ENG] (anglais), [PYC] (russe), [TUR] (turc)	la langue d'affichage des informations textuelles à partir d'un fichier audio compressé.
CLOCK SET Réglez l'horloge.
FM STEP [100], [50]	Sélectionnez l'incrément d'accord FM à partir de 100 kHz ou de 50 kHz.

3[QUIT :YES] apparaît lorsque tous les réglages sont terminés.

Pour revenir au premier élément du menu de configuration, tournez la molette M.C. pour sélectionner [QUIT :NO], puis appuyez pour valider.
4 Appuyez sur la molette M.C. pour valider les réglages.

REMARQUES

• Vous pouvez annuler le réglage du menu en appuyant sur SRC/OFF.
• Ces paramètres peuvent être ajustés à tout moment à partir des réglages SYSTEM (page 12) et des réglages INITIAL (page 4).

Annulation de l'affichage de démonstration (DEMO OFF)

1 Appuyez sur la molette M.C. pour afficher le menu principal.
2 Tournez la molette M.C. pour sélectionner [SYSTEM], puis appuyez pour valider.
3 Tournez la molette M.C. pour sélectionner [DEMO OFF], puis appuyez pour valider.
4 Tournez la molette M.C. pour sélectionner [YES], puis appuyez pour valider.

Réglages INITIAL

1 Appuyez longuement sur SRC/OFF jusqu'à ce que l'appareil se mette hors tension.
2 Appuyez longuement sur SRC/OFF pour afficher le menu principal.
3 Tournez la molette M.C. pour sélectionner [INITIAL], puis appuyez pour valider.
4 Tournez la molette M.C. pour sélectionner une option, puis appuyez pour valider.

Élément de menu Description

FM STEP[100], [50]	Sélectionnez l'incrément d'accord FM à partir de 100 kHz ou de 50 kHz.
SP-P/O MODE À sélectionner lorsqu'un haut-parleur à gamme étendue estrelié aux fils de sortie du haut-parleur arrière et qu'un haut-parleur d'extrêmes graves est branché à la sortie RCA.
[REAR/SUB.W]	à sélectionner lorsqu'un haut-parleur d'extrêmes graves passifest directement relié aux fils de sortie du haut-parleur arrière etqu'un haut-parleur d'extrêmes graves est branché à la sortieRCA.
[SUB.W/SUB.W]	À sélectionner lorsque des haut-parleurs à gamme étendue sontreliés aux fils de sortie du haut-parleur arrière et à la sortie RCA.Si un haut-parleur à gamme étendue est relié aux fils de sortiedu haut-parleur arrière et que la sortie RCA n'est pas utilisée,vous pouvez sélectionner [REAR/SUB.W] ou [REAR/REAR].
[REAR/REAR]	À sélectionner lorsque des haut-parleurs à gamme étendue sontreliés aux fils de sortie du haut-parleur arrière et à la sortie RCA.Si un haut-parleur à gamme étendue est relié aux fils de sortiedu haut-parleur arrière et que la sortie RCA n'est pas utilisée,vous pouvez sélectionner [REAR/SUB.W] ou [REAR/REAR].
Élément de menu Description
S/W UPDATE À sélectionner pour valider les dernières informations relatives [SYSTEM INFO] au système de l'appareil.
[SYSTEM UPDATE] À sélectionner pour effectuer la dernière mise à jour des logiciels de l'appareil et réinitialiser ses réglages. Pour obtenir de plus amples informations sur les derniers logiciels et mises à jour, veuillez vous rendre sur notre site Web.
SYSTEM RESET Sélectionnez [YES] pour réinitialiser les réglages de l'appareil. [YES], [NO] L'appareil redémarre automatiquement. (Certains réglages sont conservés même après la réinitialisation de l'appareil.)

Radio

Les fréquences du symtoniseur de cet appareil sont destinées à une utilisation en Europe de l'Ouest, Asie, Moyen-Orient, Afrique et Océanie. Son utilisation dans d'autres régions peut se traduire par une réception de mauvaise qualité. La fonction RDS (Radio Data System) n'est opérationnelle que dans les régions où des signaux RDS sont diffusés pour les stations FM.

Réception des stations présélectionnées

1 Appuyez sur SRC/OFF pour sélectionner [RADIO].
2 Appuyez sur BAND/ ⊃ pour sélectionner la bande [FM1], [FM2], [FM3], [MW] ou [LW].
3 Appuyez sur l'une des touches numériques (1/∧ à 6/⇔).

CONSEIL

Les touches ◀◀◀/▶▶ peuvent également servir à sélectionner une station préréglée lorsque [SEEK] est réglé sur [PCH] dans les réglages FUNCTION (page 11).

Mémoire des meilleures stations (BSM)

Les six stations les plus puissantes sont mémorisées sur les touches numériques (1/∧ à 6/↔)

1 Après avoir sélectionné la bande, appuyez sur la molette M.C. pour afficher le menu principal.

2 Tournez la molette M.C. pour sélectionner [FUNCTION], puis appuyez pour valider.
3 Tournez la molette M.C. pour sélectionner [BSM], puis appuyez pour valider.

Pour rechercher une station manuellement

1 Après avoir sélectionné la bande, appuyez sur ◀◀◀/▶▶ pour sélectionner une station. Appuyez longuement sur ◀◀◀/▶▶, puis relâchez pour rechercher une station disponible. Le balayage s'arrête lorsque l'appareil capte une station. Pour annuler l'accord par recherche, appuyez sur ◀◀◀ ▶▶

REMARQUE

[SEEK] doit être réglé sur [MAN] dans les réglages FUNCTION (page 11).

Pour mémoriser des stations manuellement

1 Lorsque vous captez la station que vous souhaitez mémoriser, appuyez longuement sur l'une des touches numériques (1/ ∧ à 6/ ⇌) jusqu'à ce qu'elle cesse de clignoter.

Utilisation des fonctions PTY

L'appareil recherche une station diffusant des informations PTY (type de programme).

1 Appuyez sur pendant la réception FM.
2 Tournez la molette M.C. pour sélectionner le type de programme [NEWS/INFO], [POPULAR], [CLASSICS] ou [OTHERS].
3 Appuyez sur la molette M.C..

L'appareil continue à rechercher une station. Lorsqu'il en trouve une, son nom de service de programme s'affiche.

REMARQUES

• Pour annuler la recherche, appuyez sur la molette M.C..
• Le programme de certaines stations peut différer de celui qu'indique le PTY transmis.
• SI aucune station ne diffuse le type de programme que vous recherchez, [NOT FOUND] s'affiche pendant environ deux secondes, puis le symtoniseur revient à la station de départ.

CD/USB/iPod/AUX

Lecture

Débranchez le casque ou les écouteurs du périphérique avant de raccorder ce dernier à l'appareil.

CD

1 Insérez un disque dans la fente de chargement des disques en orientant l'étiquette vers le haut.

Pour éjecter un disque, arrêtez d'abord la lecture avant d'appuyer sur ▲

Périphériques USB (y compris Android™)/iPod

1 Ouvrez le cache du port USB.
2 Raccordez le périphérique USB/l'iPod à l'aide d'un câble approprié.

REMARQUE

Pour basculer automatiquement sur une source [USB] lorsqu'un périphérique USB/iPod est connecté à l'appareil, réglez [USB AUTO] sur [ON] dans les paramètres SYSTEM (page 12).

PRÉCAUTION

Utilisez un câble USB Pioneer en option (CD-US0E) pour raccorder le périphérique USB, car tout périphérique raccordé directement à l'appareil dépasse de ce dernier, ce qui peut être dangereux.

Avant de retirer le périphérique, arrêtez la lecture.

Connexions AOA

Pour plus de détails sur la connexion AOA, voir page 9.

Connexion MTP

Il est possible de connecter un périphérique Android (utilisant le système d'exploitation Android 4.0 ou une version supérieure) via une connexion MTP à l'aide du câble fourni avec le périphérique. Toutefois, selon le périphérique connecté et les numéros des fichiers qu'il contient, il se peut que la lecture de fichiers audio/morceaux soit impossible via MTP. Notez que la connexion MTP n'est pas compatible avec les formats de fichier WAV et ne peut pas être utilisée avec la fonction MIXTRAX.

REMARQUE

Si vous utilisez une connexion MTP, vous devez régler [ANDROID WIRED] sur [MEMORY] dans les paramètres SYSTEM (page 12).

AUX

1 Insérez la mini-fiche stéréo dans la prise d'entrée AUX.

2 Appuyez sur SRC/OFF pour sélectionner la source [AUX].

REMARQUE

SI [AUX] est réglé sur [OFF] dans les réglages SYSTEM, Il est impossible de sélectionner [AUX] en tant que source (page 12).

Opérations

Vous pouvez procéder à différents ajustements dans les réglages FUNCTION (page 10). Notez que les opérations suivantes ne fonctionnent pas pour un périphérique AUX. Pour utiliser un périphérique AUX, utilisez le périphérique proprement dit.

*1 Fichiers d'audio compressé uniquement
+2 Cette fonction est désactivée lorsque USB est sélectionné en tant que source et que la fonction MIXTRAX est activée.
*3 Si vous utilisez la fonction avance ou retour rapide au moment de la lecture d'un fichier VBR, la durée de lecture peut ne pas être correcte.

Objectif Opération
Sélectionner un dossier/album*1	Appuyez sur 1/∧ ou 2/∨.
Sélectionner une piste/un morceau(chapitre)	Appuyez sur |o|►►I
Avance ou retour rapide*3	Appuyez longuement sur |◄◄ ou ►►I.
Rechercher un fichier dans une liste 1Ap	puyez sur pour afficher la liste.2T ounez la molette M.C. poursélectionner la catégorie ou le nom defichier (dossier) de votre choix, puisappuyez pour valider.3T ounez la molette M.C. poursélectionner le fichier de votre choix, puisappuyez pour valider.La lecture démarre.
Afficher une liste de fichiers dans lacatégorie/le dossier sélectionné(e)*1	Appuyez sur la molette M.C. lorsqu'unecatégorie/un dossier est sélectionné(e).
Lire un morceau de la catégorie/du dossiersélectionné(e)*1	Appuyez longuement sur la molette M.C.lorsqu'une catégorie/un dossier estsélectionné(e).
Recherche alphabétique (iPod uniquement)	1 Appuyez sur pour afficher la liste.2T ournez la molette M.C. poursélectionner la liste de catégories devotre choix, puis appuyez sur pour accéder au mode de recherche alphabétique.(Pour accéder au mode de recherche alphabétique, vous pouvez également tourner deux fois la molette M.C.)3T ournez la molette M.C. poursélectionner une lettre, puis appuyez pour afficher la liste alphabétique.Pour annuler la recherche alphabétique,appuyez sur BAND/ ↗
Lecture répétée Appuyez sur 6/.	⇨
Lecture aléatoire	Appuyez sur 5/XX.
Lecture aléatoire de toutes les pistes (iPod uniquement)	Appuyez longuement sur 5/XX
Pause/Reprise de la lecture	Appuyez sur 4/PAUSE.
Sound retriever (correcteur de son compressé)*1*2	Appuyez sur 3/S.Rtrv.[1] : efficace pour les taux de compression faibles[2] : efficace pour les taux de compression élevés
Retour au dossier racine (CD/USB uniquement)*1	Appuyez longuement sur 🔒
Commutation entre les modes audio compresse et CD-DA (CD uniquement)	Appuyez sur BAND/ ↗
Changer de lecteur sur le périphérique USB(périphériques prenant en charge le protocole de classe de périphérique de stockage de masse USB uniquement)	Appuyez sur BAND/ ↗ .

Fonctions utiles pour iPod

Mode de lecture en lien

Vous pouvez accéder à des morceaux en vous basant sur l'artiste, l'album ou le genre en cours de lecture.

1 Pendant l'écoute d'un morceau, appuyez longuement sur 🔒 pour entrer en mode de lecture en lien.
2 Tournez la molette M.C. pour sélectionner le mode ([ARTIST], [ALBUM], [GENRE]), puis appuyez pour valider.

Le morceau/l'album sélectionné est lu après le morceau en cours de lecture.

REMARQUE

Le morceau/f'album sélectionné peut être annulé si vous utilisez d'autres fonctions que le mode de lecture en lien (ex. : avance et retour rapides).

Commande d'un iPod

Vous pouvez commander l'appareil via un iPod raccordé.

Les modèles d'iPod suivants ne sont pas compatibles avec cette fonction. - iPod nano 1e génération, iPod avec vidéo

1 Appuyez sur BAND/⇨ en cours de lecture, puis sélectionnez le mode de commande.

[CONTROL iPod] : la fonction iPod de l'appareil peut être activée à partir de l'iPod raccordé.

[CONTROL AUDIO] : la fonction iPod de l'appareil ne peut être activée que par les touches situées sur l'appareil. Dans ce mode, il est impossible de mettre l'iPod raccordé sous ou hors tension.

REMARQUES

• La commutation du mode de commande sur [CONTROL iPod] met en pause la lecture d'un morceau. Utilisez l' iPod raccordé pour reprendre la lecture.
• Les opérations suivantes sont toujours accessibles à partir de l'appareil, même si le mode de commande est réglé sur [CONTROL iPod].
  – Pause, avance/retour rapide, sélection d'un morceau/chapitre
• Le volume ne peut être réglé qu'à partir de cet appareil.

À propos de MIXTRAX (USB/iPod uniquement)

La fonction MIXTRAX crée un mélange ininterrompu de pistes de votre bibliothèque musicale, agrémenté d'effets d'éclairage. Pour plus de détails sur les réglages de MIXTRAX, voir page 13.

REMARQUES

• Cette fonction n'est pas compatible avec un périphérique Android connecté via MTP.
• Lorsque USB est sélectionné en tant que source et que la fonction MIXTRAX est en cours d'utilisation, la fonction de sound retriever (correcteur de son compressé) est désactivée.
• Selon le fichier/morceau, il se peut que les effets sonores soient indisponibles.
• Désactivez la fonction MIXTRAX si les effets d'éclairage qu'elle produit vous gênent dans votre conduite.

1 Appuyez sur MIX pour activer/désactiver MIXTRAX.

Mode d'application

Vous pouvez écouter une application sur un iPhone via cet appareil. Dans certains cas, vous pouvez commander une application en utilisant cet appareil.

Pour plus de détails sur les périphériques compatibles, visitez notre site Web.

Important

L'utilisation d'applications tierces peut impliquer ou nécessiter la fourniture d'informations personnelles, que ce soit en créant un compte d'utilisateur ou une autre méthode ainsi que, pour certaines applications, la fourniture de données de géolocalisation. TOUTES LES APPLICATIONS TIERCES RELEVENT DE L'ENTIÈRE RESPONSABILITÉ DES FOURNISSEURS, NOTAMMENT MAIS SANS SY LIMITER, LA COLLECTE ET LA PROTECTION DES DONNÉES UTILISATEUR ET LES BONNES PRATIQUES DE CONFIDENTIALITÉ. EN ACCÉDANT À UNE APPLICATION TIERCE, VOUS ACCEPTÉZ DE PRENDRE CONNAISSANCE DES CONDITIONS DE SERVICE ET DES RÈGLES DE CONFIDENTIALITÉ DES FOURNISSEURS. SI VOUS N'ACCEPTÉZ PAS LES CONDITIONS OU RÈGLES D'UN FOURNISSEUR OU SI VOUS N'ACCEPTÉZ PAS L'UTILISATION DES DONNÉES DE GÉOLOCALISATION, LE CAS ÉCHÉANT, N'UTILISEZ PAS CETTE APPLICATION TIERCE.

Pour les utilisateurs d'iPhone

Cette fonction est compatible avec les iPhone et les iPod touch installés avec iOS 5.0 ou une version ultérieure.

REMARQUE

PIONEER DÉCLINE TOUTE RESPONSABILITÉ QUANT AUX APPLICATIONS OU AUX CONTENUS TIERS, Y COMPRIS, SANS S'Y LIMITER, QUANT À LEUR EXACTITUDE OU À LEUR EXHAUSTIVITÉ. LE CONTENU ET LA FONCTIONNALITÉ DE CES APPLICATIONS RELÈVENT DE LA SEULE RESPONSABILITÉ DU FOURNISSEUR DE L'APPLICATION.

Lecture d'une application via cet appareil

1 Connectez cet appareil au périphérique mobile.
- iPhone via USB (page 6)
2 Appuyez sur SRC/OFF pour sélectionner [APP].
3 Activez le périphérique mobile pour lancer l'application.

Opérations de base

Vous pouvez procéder à différents ajustements dans les réglages FUNCTION (page 10).

Objectif Opération
Sélectionner une piste	Appuyez sur ◀◀◀ ou ▶▶▶.
Avance ou retour rapide	Appuyez longuement sur ◀◀◀ ou ▶▶▶.
Pause/Reprise de la lecture Appuyez sur BAN	D/⊃

Spotify®

(DEH-S2000UI est compatible uniquement avec les iPhone sur lesquels Spotify est installé.)

Spotify est un service de diffusion de musique en continu non affilié à Pioneer. Des informations complémentaires sont disponibles sur http://www.spotify.com. L'application Spotify est disponible pour les smartphones compatibles ; veuillez consulter https://support.spotify.com/ afin d'obtenir les dernières informations sur la compatibilité.

Pour profiter de Spotify pendant que vous conduisez, téléchargez d'abord l'application Spotify sur votre iPhone. Vous pouvez la télécharger sur iTunes App Store. Optez pour un compte gratuit ou payant Premium, sur l'application ou sur spotify.com. Un compte Premium vous permet d'accéder à davantage de fonctionnalités, comme l'écoute hors-ligne.

Important

• Ce produit contient le logiciel Spotify qui fait l'objet de licences tierces que vous trouverez ici : www.spotify.com/connect/third-party-licenses.
• Pour obtenir de plus amples informations sur les pays et les régions où Spotify peut être utilisé, consultez https://www.spotify.com/us/select-your-country/.

Écoute de Spotify

Mettez à jour le microprogramme de l'application Spotify à sa dernière version avant de l'utiliser.

1 Connectez cet appareil au périphérique mobile. • iPhone via USB (page 6)

2 Appuyez sur SRC/OFF pour sélectionner [SPOTIFY].
3 Lancez l'application Spotify sur le périphérique mobile, puis lancez la lecture.

Opérations de base

Vous pouvez procéder à différents ajustements dans les réglages FUNCTION (page 10).

REMARQUE

Les opérations disponibles peuvent varier selon le type de contenus (titres/albums/artistes/listes de lecture/radios) que vous souhaitez lire.

Objectif Opération
Sauter une piste	Appuyez sur ◀◀◀ ou ▶▶▶.
Rechercher un titre dans une liste	1 Appuyez sur 🔒 (liste) pour afficher la liste.2T ournez la molette M.C. pour sélectionner la catégorie de votre choix, puis appuyez pour valider.3T ournez la molette M.C. pour sélectionner le fichier de votre choix, puis appuyez pour valider.La lecture commence.
Pause/Reprise de la lecture Appuyez sur 4/	PAUSE.
Pouces levés (uniquement pour la radio)	Appuyez sur 1/ ∧.
Pouces baissés (uniquement pour la radio)	Appuyez sur 2/ √.
Lecture aléatoire (uniquement pour les titres/albums/artistes/listes de lecture)	Appuyez sur 5/ ⋦×
Lecture répétée (uniquement pour les titres/albums/artistes/listes de lecture)	Appuyez sur 6/ ⇒
Lancez une station de radio en fonction de la chanson en cours de lecture.	1Appuyez longuement sur (Râte) pour lancer une radio.2Ap puyez sur la molette M.C..• Ce tte fonction peut ne pas être disponible selon la chanson sélectionnée.
Enregistrez les informations concernant la chanson en cours de lecture.Supprimez les informations relatives à la chanson enregistrées.	1Ap puyez longuement sur 3/S.Rtrv.[SAVE]/[UNSAVE] apparaît.2Ap puyez sur la molette M.C..

REMARQUE

Certaines fonctions de Spotify ne peuvent pas être activées à partir de cet appareil.

Utilisation de Pioneer ARC APP

Vous pouvez faire fonctionner l'appareil à partir de Pioneer ARC APP installé sur un périphérique iPhone/Android. Dans certains cas, vous pouvez commander des aspects de l'application, par exemple, la sélection de la source, la mise en pause, etc. à l'aide de l'appareil.

Pour plus de détails sur les opérations disponibles sur l'application, consultez la section d'aide de l'application.

ATTENTION

N'essayez pas d'utiliser l'application tout en conduisant. Veillez à quitter la route et à garer votre véhicule en lieu sûr avant d'essayer d'utiliser les commandes de l'application.

Pour les utilisateurs d'iPhone

Cette fonction est compatible avec les iPhone (iPhone 5 ou ultérieur) et les iPod touch sur lesquels iOS 8.0 ou ultérieur est installé.

Vous pouvez télécharger Pioneer ARC APP sur iTunes App Store.

Pour les utilisateurs de périphérique Android

Cette fonction est compatible avec les périphériques sur lesquels est installé Android OS 4.1 ou une version ultérieure et qui prennent également en charge les profils AOA (Android Open Accessory) 2.0.

Vous pouvez télécharger Pioneer ARC APP sur Google Play™.

REMARQUE

Certains périphériques Android connectés via AOA 2.0 risquent de ne pas fonctionner correctement ou d'émettre des sons en raison de leur conception logicielle propre, indépendamment de la version du système d'exploitation.

Connectez-vous à Pioneer ARC APP

1 Connectez cet appareil au périphérique mobile.
• iPhone/périphérique Android via USB (page 6)
Passez à l'étape 6 si vous sélectionnez la connexion USB pour iPhone.
2 Appuyez sur la molette M.C. pour afficher le menu principal.
3 Tournez la molette M.C. pour sélectionner [SYSTEM], puis appuyez pour valider.
4 Tournez la molette M.C. pour sélectionner [ANDROID WIRED], puis appuyez pour valider.
5 Tournez la molette M.C. pour sélectionner [APP CONTROL] pour un périphérique Android connecté via USB.

Si [ON] est sélectionné dans [P.APP AUTO ON] (page 12), Pioneer ARC APP sur le périphérique Android démarrera automatiquement et toutes les étapes se termineront.

REMARQUE

Si Pioneer ARC APP n'a pas encore été installé sur votre périphérique Android, un message vous invitant à installer l'application apparaîtra sur votre appareil Android. Sélectionnez [OFF] dans [PAPP AUTO ON] pour effacer le message (page 12).

6 Appuyez sur SRC/OFF pour sélectionner une source.

7 Lancer Pioneer ARC APP sur le périphérique mobile.

REMARQUE

Vous pouvez également lancer l'application en maintenant enfoncé la commande M.C. pour l'iPhone.

Écoute de musique sur Android

1 Appuyez sur SRC/OFF pour sélectionner [ANDROID].

Opérations de base

Objectif Opération
Sélectionner une piste	Appuyez sur ◀◀◀ ou ▶▶▶.
Avance ou retour rapide	Appuyez longuement sur ◀◀◀ ou ▶▶▶.
Pause/Reprise de la lecture	Appuyez sur 4/PAUSE.
Sound retriever (correcteur de son compressé)	Appuyez sur 3/S.Rtrv.[1]: efficace pour les taux de compression faibles[2]: efficace pour les taux de compression élevés

Réglages

Vous pouvez régler divers paramètres dans le menu principal.

1 Appuyez sur la molette M.C. pour afficher le menu principal.

2 Tournez la molette M.C. pour sélectionner l'une des catégories suivantes, puis appuyez pour valider.

• Réglages FUNCTION (page 10)

• Réglages AUDIO (page 11)
  • Réglages SYSTEM (page 12)
  • Réglages ILLUMINATION (page 13)
  • Réglages MIXTRAX (page 13)

3 Tournez la molette M.C. pour sélectionner les options, puis appuyez pour valider.

Réglages FUNCTION

Les éléments de menu varient selon la source.

Élément de menu Description

FM SETTING [TALK], [STANDARD], [MUSIC]	RADIOAdaptez le niveau de qualité sonore aux conditions de signal de radiodiffusion du signal de la bande FM. (Disponible uniquement lorsque la bande FM est sélectionnée.)
BSM	RADIOMémorisez automatiquement les six stations les plus puissantes sur les touches numériques (1/ ⬆ à 6/ ⬆)
REGIONAL [ON], [OFF]	RADIOLimitez la réception des programmes régionaux spécifiques lorsque AF (recherche des autres fréquences) est sélectionné. (Disponible uniquement lorsque la bande FM est sélectionnée.)
LOCAL FM : [OFF], [LV1], [LV2], [LV3], [LV4]MW/LW : [OFF], [LV1], [LV2]	RADIORestreignez la station d'accord suivant la puissance du signal.
TA [ON], [OFF]	RADIORecevez des programmes d'informations routières, le cas échéant. (Disponible uniquement lorsque la bande FM est sélectionnée.)

Élément de menu Description

AF [ON], [OFF] Laissez l'appareil s'accorder sur une autre fréquence fournissant la même station. (Disponible uniquement lorsque la bande FM est sélectionnée.)
NEWS [ON], [OFF] Interrompez la source actuellement sélectionnée avec des bulletins d'informations. (Disponible uniquement lorsque la bande FM est sélectionnée.)
SEEK [MAN], [PCH]	Attribuez aux touches ◀◀◀ ou ▶▶▶ la recherche de stations une par une (accord manuel) ou sélectionnez une station à partir des canaux préréglés.
SAVE SPOTIFY	Enregistrez les informations concernant la chanson en cours de lecture sur votre liste de lecture sur Spotify.
UNSAVE SPOTIFY	Supprimez les informations relatives à la chanson enregistrées dans [SAVE].
S.RTRV CD USB iPod APP ANDROID SPOTIFY[1] (efficace pour les taux de compression faibles), [2] (efficace pour les taux de compression élevés), [OFF]	Améliorez l'audio compressé et restaurez un son riche. Indisponible lorsque:• USB est sélectionné en tant que source et que la fonction MIXTRAX est activée;• CD-DA/CD-TEXT est en cours de lecture.
AUDIO BOOK iPod[FASTER], [NORMAL], [SLOWER] Modifiez la vitesse de lecture. (Indisponible lorsque [CONTROL iPod] est sélectionné en mode de commande.)
PAUSE APP	Mettez sur pause ou reprenez la lecture.

Réglages AUDIO

Élément de menu Description
FADER*1Réglez l'équilibre sonore entre les haut-parleurs avant et arrière.
BALANCERéglez l'équilibre sonore entre les haut-parleurs gauche et droite.
EQ SETTING[SUPER BASS], [POWERFUL],[NATURAL], [VOCAL], [CUSTOM1],[CUSTOM2], [FLAT]Sélectionnez la bande et le niveau de l'égaliseur pour une personnalisation approfondie.Bande de l'égaliseur : [80HZ],[250HZ], [800HZ], [2.5KHZ],[8KHZ]Niveau de l'égaliseur : [≠6] à [-6]	Sélectionnez ou personnalissez la courbe de f'égaliseur.[CUSTOM1] peut être défini séparément pour chaque source. Cependant, chacune des combinaisons ci-dessous est définie automatiquement sur le même réglage.• USB, iPod, ANDROID, SPOTIFY et APP (iPhone)[CUSTOM2] est un réglage partagé et commun à toutes les sources.
LOUDNESS[OFF], [LOW], [MID], [HI] Compensez pour obtenir un son net à faible volume.
SUB.W*2[NOR], [REV], [OFF] Sélectionnez la phase du haut-parleur d'extrêmes graves.
SUB.W CTRL*2*3Fréquence de coupure : [50HZ],[63HZ], [80HZ], [100HZ], [125HZ],[160HZ], [200HZ]Niveau de sortie : [-24] à [+6]Niveau de la pente : [-12],[-24]	Seules les fréquences inférieures à celles de la gamme sélectionnée sont émises par le haut-parleur d'extrêmes graves.
BASS BOOST[0] à [+6] Sélectionnez le niveau d'accentuation des graves.

Élément de menu Description

HPF SETTING
Fréquence de coupure : [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]	Seules les fréquences supérieures à la coupure du filtre passe-haut (HPF) sont émises en sortie via les haut-parleurs.
Niveau de la pente : [-12], [-24]

SLA

[+4] à [−4] Règlez le niveau de volume de chaque source,sauf celui de la FM.Chacune des combinaisons ci-dessous est définie automatiquement sur le même réglage.U SB, iPod, ANDROID, SPOTIFY et APP (iPhone)

*1 Indisponible lorsque [SUB.W/SUB.W] est sélectionné sous [SP-P/O MODE] dans les réglages INITIAL (page 4).

*2 Indisponible lorsque [REAR/REAR] est sélectionné sous [SP-P/O MODE] dans les réglages INITIAL (page 4).

*3 Indisponible lorsque [OFF] est sélectionné sous [SUB.W].

Réglages SYSTEM
Vous pouvez également accéder à ces menus lorsque l'appareil est hors tension.

Élément de menu Description
LANGUAGE
[ENG] (anglais), [PYC] (russe), [TUR] (turc)	Sélectionnez la langue d'affichage des informations textuelles à partir d'un fichier audio compressé.
CLOCK SET
	Réglez l'horloge (page 4).
12H/24H
[12H], [24H] Sélectionnez la notation de l'heure.
AUTO PI
[ON], [OFF] Recherchez une autre station avec la même programmation, même si vous utilisez une station présélectionnée.
AUX
[ON], [OFF] Sélectionnez [ON] lors de l'utilisation d'un périphérique auxiliaire connecté à l'appareil.

Élément de menu Description

SPOTIFY[ON], [OFF] Sélectionnez [ON] lorsque vous utilisez la fonction Spotify.
PW SAVE*[ON], [OFF] Réduisez la consommation d’énergie de la batterie.L’activation de la source est la seule opération autorisée lorsque cette fonction est activée.
ANDROID WIRED[MEMORY], [APP CONTROL] Sélectionnez la méthode de connexion adaptée à un périphérique Android.
P.APP AUTO ON[ON], [OFF]	Sélectionnez [ON] pour lancer automatiquement Pioneer ARC APP lorsqu’un périphérique Android est connecté à l’appareil via AOA. (Indisponible lorsque [MEMORY] est sélectionné sous [ANDROID WIRED].)
USB AUTO[ON], [OFF] Sélectionnez [ON] pour basculerautomatiquement sur la source [USB] lorsqu’un périphérique USB/iPod est connecté à l’appareil. Sélectionnez [OFF] lorsqu’un périphérique USB/iPod est connecté à l’appareil uniquement à des fins de charge.

* [PW SAVE] s'annule si la batterie du véhicule est débranchée, et il doit être réactivé une fois la batterie rebranchée. Lorsque [PW SAVE] est désactivé, selon les méthodes de connexion, l'appareil peut continuer à consommer l'énergie de la batterie s'il n'y a pas de position ACC (accessoire) sur le contact de votre véhicule.

Réglages ILLUMINATION

Élément de menu Description
COLOUR
[KEY COLOUR], [DISP COLOUR], [BOTH COLOUR]	Sélectionnez la couleur des touches ou de l'affichage de l'appareil parmi 12 couleurs présélectionnées, [SCAN] ou [CUSTOM]*.• [SCAN] : parcourez automatiquement une variété de couleurs.• [CUSTOM]*:1Ap puyez longuement sur la molette M.C.jusqu'à ce que l'affichage de réglage des couleurs apparaisse.2R églez la couleur primaire (R (rouge)/G (vert)/ B (bleu)) et le niveau de luminosité ([0] à [60]).Vous ne pouvez pas sélectionner un niveau inférieur à 10 pour les trois couleurs R (rouge), G (vert), B (bleu) à la fois.Vous pouvez également personnaliser les couleurs présélectionnées. Sélectionnez l'une des couleurs présélectionnées, puis appuyez longuement sur la molette M.C. jusqu'à ce que l'affichage de réglage des couleurs apparaisse.* Le réglage CUSTOM est uniquement disponible pour [KEY COLOUR] et [DISP COLOUR].
DIM SETTING
[SYNC ILLUMI], [SYNC CLOCK], [MANUAL]	Changez la luminosité de l'affichage.
BRIGHTNESS
[KEY], [DISP] Sélectionnez la luminosité des touches ou de l'affichage de l'appareil de [1] à [10].Les plages de réglage disponibles varient selon le paramètre [DIM SETTING].
ILLUMI FX
[ON], [OFF] L'effet d'éclairage peut être visible lors de l'insertion/éjection d'un CD.L'effet d'éclairage s'active lorsque l'alimentation ACC est activée/désactivée, indépendamment de ce réglage.

Réglages MIXTRAX

Élément de menu Description
SHORT PLAYBCK
[1.0 MIN], [1.5 MIN], [2.0 MIN], [2.5 MIN], [3.0 MIN], [OFF]	Sélectionnez la durée de lecture.
FLASH AREA
[KEY/DISPLAY], [KEY], [OFF] Sélectionnez la zone de l’effet d’éclairage.Lorsque [OFF] est sélectionné, la couleurdé finie dans les réglages ILLUMINATION(page 13) sert de couleur d’affichage.
FLASH PATTERN
[SOUND LEVEL 1] à [SOUND LEVEL 6]	Modifiez l’effet d’éclairage suivant le niveauso nore et le niveau des graves.Le modèle de clignotement change suivant leniveau sonore.
[LOW PASS 1] à [LOW PASS 6] Le modèle de clignotement change suivant leniveau des graves.
[RANDOM1] Le modèle de clignotement change demanière aléatoire suivant le mode de niveausonore et le mode passe-bas.
[RANDOM2] Le modèle de clignotement change demanière aléatoire suivant le mode de niveausonore.
[RANDOM3] Le modèle de clignotement change demanière aléatoire suivant le mode passe-bas.
DISPLAY FX
[ON], [OFF] Activez/désactivez les effets spéciaux de MIXTRAX.
CUT IN FX
[ON], [OFF] Activez/désactivez les effets sonores de MIXTRAX tout en changeant manuellement depiste.

- Lorsque vous installez cet appareil dans un véhicule sans position ACC (accessoire) sur le contact, si vous omettez de brancher le câble rouge à la borne qui détecte le fonctionnement de la clé de contact, vous risquez d'entraîner une fuite de la batterie.

Avec position ACC Sans position ACC

- L'utilisation de cet appareil dans des conditions autres que ce qui suit peut provoquer un incendie ou un dysfonctionnement.

-Véhicules équipés d'une batterie de 12 volts et d'une mise à la terre négative. -Lorsque la sortie de l'enceinte est utilisée par 4 stations, utilisez les haut-parleurs de plus de 50 W (puissance d'entrée maximale) et entre 4 Ω et 8 Ω (valeur d'impédance). N'utilisez pas de haut-parleurs de 1 Ω à 3 Ω pour cet appareil. -Si la sortie du haut-parleur arrière est utilisée par un caisson de graves de 2 Ω, utilisez les haut-parleurs de plus de 70 W (puissance d'entrée maximale). * Veuillez voir les branchements pour la méthode de connexion.

- P our éviter un court-circuit, une surchauffe ou un dysfonctionnement, assurez-vous de suivre les instructions ci-dessous. - Débranchez la borne négative de la batterie avant l'installation.

-Fixez les câbles au moyen de serrecâbles ou de ruban adhésif. Enroulez du ruban adhésif autour du câblage qui entre en contact avec des pièces métalliques afin de protéger le câblage.
-Placez tous les câbles à l'écart des pièces mobiles, comme le levier de vitesse et les rails des sièges.
-Placez tous les câbles à l'écart des endroits chauds (ex.: la sortie du chauffage).
-Ne raccordez pas le câble jaune à la batterie en le faisant passer par le trou du compartiment moteur.
-Recouvrez de ruban isolant tous les câbles non raccordés.
-Ne raccourcissez pas les câbles. -Ne coupez jamais l'isolation du câble d'alimentation de cet appareil dans le but de partager l'alimentation avec d'autres périphériques. La capacité actuelle du câble est limitée.
-Utilisez un fusible de la valeur indiquée.
-Ne raccordez jamais le câble de haut-par leur négatif directement à la masse. -N'attachez jamais ensemble les câbles négatifs de plusieurs haut-parleurs.
- Lorsque cet appareil est sous tension, les signaux de commande sont transmis via le câble bleu/blanc. Branchez ce câble à la télécommande de système d'un amplificateur de puissance externe ou à la borne de commande du relais d'antenne automatique du véhicule (max. 300 mA 12 V CC). Si le véhicule est équipé d'une antenne de vitre, raccordez cette dernière à la borne d'alimentation de l'amplificateur d'antenne.
- Ne raccordez jamais le câble bleu/blanc à la borne d'alimentation d'un amplificateur de puissance externe. De même, ne le raccordez jamais à la borne d'alimentation de l'antenne automatique.

Cela pourrait entrainer la fuite de la batterie ou un dysfonctionnement de l'appareil.

• Le câble noir est la masse. Les câbles de masse de cet appareil et d'autres équipements (notamment les produits à haute intensité tels que les amplificateurs de puissance) doivent être câblés séparément. Dans le cas contraire, un détachement accidentel peut provoquer un incendie ou un dysfonctionnement.
  • Le symbole graphique situé sur le produit représente le courant continu.

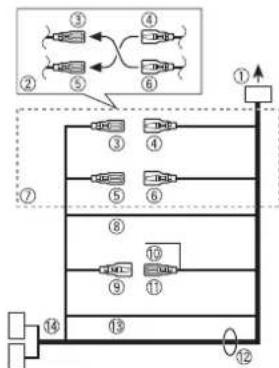

Cet appareil

① Entrée du cordon d'alimentation
② Sortie arrière ou sortie du haut-parleur d'extrêmes graves
③ Sortie avant
④ Entrée de l'antenne
⑤ Fusible (10 A)
⑥ Entrée de la télécommande filaire Il est possible de raccorder un adaptateur de télécommande câblé (vendu séparément).

Cordon d'alimentation

① Vers l'entrée du cordon d'alimentation ② La fonction du ③ et du ⑤ peut varier selon le type de véhicule. Dans ce cas, veillez à brancher le ④ au ⑤ et le ⑥ au ③

③ Jaune Secours (ou accessoire)

④ Jaune À raccorder à la borne d'alimentation constante de 12 V.

⑤ Rouge Accessoire (ou secours)

⑥ Rouge À raccorder à la borne commandée par la clé de contact (12 V CC).

⑦ Raccordez les fils de même couleur les uns aux autres.

⑧ Noir (masse du châssis) ⑨ Bleu/blanc

La position des broches du connecteur ISO varie selon le type de véhicule. Raccordez le ⑨ et le ⑪ lorsque la broche 5 est un type de commande d'antenne. Dans un autre type de

véhicule, ne branchez jamais le et le

10 Bleu/blanc

À raccorder à la borne de commande de système de l'amplificateur de puissance (max. 300 mA 12 V CC).

⑪ Bleu/blanc

À raccorder à la borne de commande du relais d'antenne automatique (max. 300 mA 12 V CC).

⑫ Fils de haut-parleur

Blanc : avant gauche ⊕

Blanc/noir : avant gauche

Gris : avant droite ⊕

Gris/noir : avant droite

Vert : arrière gauche ⊕ ou haut-parleur d'extrêmes graves ⊕

Vert/noir : arrière gauche ⊖ ou haut-parleur d'extrêmes graves ⊖

Violet : arrière droite ⊕ ou haut-parleur d'extrêmes graves ⊕

Violet/noir : arrière droite ⊖ ou haut-parleur d'extrêmes graves ⊖

⑬ Orange/blanc

A raccorder à un signal d'éclairage du véhicule.

⑭ Connecteur ISO

Dans certains véhicules, le connecteur ISO peut être divisé en deux. Dans ce cas, veillez à raccorder les deux connecteurs.

REMARQUES

- Modifiez le menu initial de cet appareil. Reportez-vous à la section [SP-P/O MODE] (page 4). La sortie du haut-parleur d'extrêmes graves de cet appareil est monophonique.

- Lorsque vous utilisez un caisson de graves de 2 Ω, assurez-vous de le raccorder aux fils violet et violet/noir de cet appareil. Ne raccordez rien aux fils vert et vert/noir.

Amplificateur de puissance (vendu séparément)

Effectuez ces raccordements si vous utilisez l'amplificateur optionnel.

① Télécommande de système
À raccorder au câble bleu/blanc.
② Amplificateur de puissance (vendu séparément)
③ À raccorder aux câbles RCA (vendus séparément)
④ Vers la sortie avant
⑤ Haut-parleur avant
⑥ Vers la sortie arrière ou la sortie du haut-parleur d'extrêmes graves
⑦ Haut-parleur arrière ou haut-parleur d'extrêmes graves

Installation

Important

• Vérifiez tous les raccordements et les systèmes avant l'installation finale.
- N'utilisez pas de pièces non autorisées, car cela pourrait provoquer des dysfonctionnements.
- Consultez votre revendeur si l'installation nécessite de percer des trous ou d'apporter d'autres modifications au véhicule.
- N'installez pas cet appareil aux endroits où :

-il peut interférer avec le
fonctionnement du véhicule.
- il peut causer des blessures à un
passager à la suite d'un arrêt brusque.

• S'il surchauffe, le laser à semiconducteur risque d'être endommagé. Installez cet appareil à l'écart des endroits chauds (ex.: la sortie du chauffage).
• Une per formance optimale est obtenue lorsque l'appareil est installé à un angle inférieur à 60°.
• Pour l'installation, afin d'assurer une dispersion de chaleur adéquate lors de l'utilisation de cet appareil, veillez à laisser suffisamment d'espace derrière la face arrière et à enrouler tout câble génant de façon à ne pas obstruer les ouvertures d'aération.

Laissez suffisamment d'espace

Installation pour montage DIN

1 Insérez le manchon de montage fourni dans le tableau de bord.
2 Fixez le manchon de montage à l'aide d'un tournevis pour plier les languettes métalliques (90°) et les mettre en place.

① Tableau de bord
② Manchon de montage
• V érifiez que l'appareil est bien en place. Une installation instable peut entraîner des tremblements et d'autres dysfonctionnements.

Si vous n'utilisez pas le manchon de montage fourni

1 Déterminez la position appropriée dans laquelle les orifices du support et le côté de l'appareil se font face.

2 Serrez deux vis de chaque côté.

① Vis taraudeuse (5 mm × 9 mm, non fournie avec le produit)
② Support de montage
③ Tableau de bord ou console

Retrait de l'appareil (installé avec le manchon de montage fourni)

1 Retirez l'anneau de garniture.

① Anneau de garniture ② Languette crantée
- Le détachement de la face avant permet d'accéder plus facilement à l'anneau de garniture.
- Pour remettre l'anneau de garniture, orientez le côté de l'appareil avec la languette crantée vers le bas.

2 Insérez les clés d'extraction fournies dans les deux côtés de l'appareil jusqu'à leur enclenchement.

3 Retirez l'appareil du tableau de bord.

Informations complémentaires

Dépannage

L'affichage redevient automatiquement ordinaire.

→ Vous n'avez exécuté aucune opération pendant environ 30 secondes.

Exécutez une opération.

L'étendue de lecture répétée change de manière inattendue.

→ En fonction de l'étendue de lecture répétée, l'étendue sélectionnée peut changer lors de la sélection d'un autre dossier ou d'une autre piste ou pendant l'avance ou le retour rapide.

- Sélectionnez à nouveau l'étendue de lecture répétée.

Un sous-dossier n'est pas lu.

→ Il est impossible de lire les sous-dossiers lorsque [FLD] (répétition du dossier) est sélectionné.

- Sélectionnez une autre étendue de lecture répétée.

Le son est intermittent.

→ Vous utilisez un périphérique, un téléphone portable par exemple, qui peut générer des interférences sonores.

- Éloignez de l'appareil tous les périphériques électriques susceptibles de provoquer des interférences.

Messages d'erreur

Commun

AMP ERROR

→ Un dysfonctionnement de l'appareil s'est produit ou le raccordement des haut-parleurs est incorrect.

→ Le circuit de protection est activé.

- Vérifiez le raccordement des haut-parleurs.

- Tournez la clé de contact sur OFF, puis de nouveau sur ON. Si le message ne disparaît pas, demandez de l'aide à votre revendeur ou à un centre d'entretien agréé par Pioneer.

NO XXXX (ex.: NO TITLE)

→ Aucune information textuelle n'est intégrée.

- Commutez l'affichage ou la lecture sur une autre piste ou un autre fichier.

Lecteur de CD

→ Le disque est sale.

- Nettoyez le disque.

→ Le disque est rayé.

- Utilisez un autre disque.

→ Une erreur mécanique ou électrique est survenue.

- Tournez la clé de contact sur OFF, puis de nouveau sur ON ou choisissez une autre source, puis revenez au lecteur de CD.

ERROR-15

→ Le disque inséré est vierge. – Utilisez un autre disque.

ERROR-23

→ Format de CD non pris en charge. - Utilisez un autre disque.

FORMAT READ

→ Le début de la lecture et le début de l'émission des sons sont parfois décalés.

- Attendez que le message disparaisse pour entendre les sons.

NO AUDIO

→ Le disque inséré ne contient pas de fichiers lisibles.

- Utilisez un autre disque.

SKIPPED

→ Le disque inséré contient des fichiers protégés par DRM.

– Les fichiers protégés sont sautés.

PROTECT

→ Tous les fichiers sur le disque inséré intègrent la protection par DRM.

- Utilisez un autre disque.

Périphérique USB/iPod

FORMAT READ

→ Le début de la lecture et le début de l'émission des sons sont parfois décalés. - Attendez que le message disparaisse pour entendre les sons.

NO AUDIO

→ Il n'y a aucun morceau. - Transférez les fichiers audio vers le périphérique USB et procédez à la connexion. → La sécurité est activée sur le périphérique USB connecté. - Suivez les instructions du périphérique USB pour désactiver la sécurité.

SKIPPED

→ Le périphérique USB connecté contient des fichiers protégés par DRM. - Les fichiers protégés sont sautés.

PROTECT

→ Tous les fichiers sur le périphérique USB connecté intègrent la protection par DRM. – Utilisez un autre périphérique USB.

N/A USB

→ Le périphérique USB connecté n'est pas pris en charge par cet appareil.

-Déconnectez votre périphérique et remplacez-le par un périphérique USB compatible.

HUB ERROR

→ Le périphérique USB connecté via un concentrateur USB n'est pas pris en charge par cet appareil. -Connectez le périphérique USB directement à cet appareil à l'aide d'un câble USB.

CHECK USB

→ Le connecteur USB ou le câble USB est en court-circuit. -Vérifiez que le connecteur USB ou le câble USB n'est pas coincé ou endommagé.

→ Le périphérique USB connecté consomme plus que le courant maximal autorisé.

-Déconnectez le périphérique USB et ne l'utilisez pas. Mettez le contact sur OFF, puis de nouveau sur ACC ou ON. Ne connectez que des périphériques USB conformes.

→ L'iPod fonctionne correctement mais n'est pas chargé.

-Assurez-vous que le câble de connexion de l' iPod n'est pas en court-circuit (ex. : qu'il n'est pas coincé dans des objets métalliques). Après avoir procédé à cette vérification, mettez le contact sur OFF puis de nouveau sur ON, ou déconnectez l' iPod et reconnectez-le.

ERROR-19

→ Panne de communication. - Effectuez l'une des opérations suivantes, puis revenez à la source USB.

• Tournez la clé de contact sur OFF, puis de nouveau sur ON.

- Déconnectez le périphérique USB. - Changez de source.

→ Panne de l'iPod.

- Débranchez le câble de l'iPod. Une fois le menu principal de l'iPod affiché, reconnectez et réinitialisez l'iPod.

ERROR-23

→ Le périphérique USB n'a pas été formaté correctement. - Formatez le périphérique USB avec FAT12, FAT16 ou FAT32.

ERROR-16

→ La version du microprogramme de l'iPod est désuète. - Mettez à jour la version de l'iPod.

→ P anne de l'iPod. - Débranchez le câble de l'iPod. Une fois le menu principal de l'iPod affiché, reconnectez et réinitialisez l'iPod.

STOP

→ La liste en cours ne comporte aucun morceau. - Sélectionnez une liste contenant des morceaux.

NOT FOUND

→ Aucun morceau connexe. - Transférez des morceaux sur l'iPod.

APP

START UP APP

→ L'application n'a pas encore commencé à s'exécuter. - Activez le périphérique mobile pour lancer l'application.

Spotify

CHECK APP

→ Échec de la connexion à l'application Spotify. -Suivez les instructions qui s'affichent à lécran.

Conseils sur la manipulation

Disques et lecteur

- Utilisez uniquement des disques affichant l'un des deux logos suivants.

- Utilisez des disques de 12 cm. - Utilisez seulement des disques conventionnels de forme circulaire. - Les types de disque suivants ne peuvent pas être utilisés avec cet appareil :

-DualDisc -Disques de 8 cm : les tentatives d'utilisation de tels disques avec un adaptateur peuvent entraîner un dysfonctionnement de l'appareil. - Disques de forme bizarre - Disques autres que les CD - Disques endommagés, y compris les disques fendillés, ébréchés ou voilés - Disques CD-R/RW non finalisés

- Nécrivez pas et n'appliquez aucun agent chimique sur la surface d'un disque.

- Pour nettoyer un CD, essuyez le disque avec un chiffon doux en partant du centre vers l'extérieur.

- La condensation peut perturber temporairement le fonctionnement du lecteur. Laissez celui-ci s'adapter à une température plus élevée pendant une heure environ. Essuyez également les disques humides avec un chiffon doux.

- Lors de l'utilisation de disques dont la surface de l'étiquette est imprimable, vérifiez les instructions et les avertissements des disques. L'insertion et l'éjection peuvent ne pas être possibles selon les disques. L'utilisation de tels

disques risque d'endommager cet appareil.

• Ne posez aucune étiquette disponible dans le commerce ou tout autre matériau sur la surface des disques.
  -Les disques pourraient se déformer et devenir injouables.
  Les étiquettes pourraient se décoller pendant la lecture et empêcher l'éjection des disques, ce qui pourrait endommager l'appareil.

Périphérique de stockage USB

• Les connexions via un concentrateur USB ne sont pas prises en charge.
• A ttachez fermement le périphérique de stockage USB avant de conduire. Ne laissez pas le périphérique de stockage USB tomber au sol, où il pourrait rester coincé sous la pédale de frein ou d'accélérateur.
• S elon le périphérique de stockage USB, les problèmes suivants peuvent survenir.
• Le fonctionnement peut varier.
• Le périphérique de stockage peut ne pas être reconnu.
  –Les fichiers peuvent ne pas être lus correctement.

-Le périphérique peut générer des interférences sonores lorsque vous écoutez la radio.

iPod

• Ne laissez pas l'iPod dans un endroit soumis à une température élevée.
• At tachez fermement l'iPod pendant que vous conduisez. Ne laissez pas l'iPod tomber au sol, où il pourrait gèner le bon fonctionnement de la pédale de frein ou d'accélérateur.
• L es réglages de l'iPod, comme l'égaliseur et la lecture répétée, changent automatiquement lorsque l'iPod est connecté à l'appareil. Une fois l'iPod déconnecté, les réglages d'origine sont rétablis.

- Aucun texte incompatible enregistré sur l'iPod ne sera affiché par cet appareil.

Compatibilité avec l'audio compressé

• Seuls les 32 premiers caractères peuvent s'afficher en tant que nom de fichier (extension de fichier comprise) ou nom de dossier.
• L'appareil risque de ne pas fonctionner correctement selon l'application utilisée pour encoder les fichiers WMA.
• Il peut se produire un léger retard au début de la lecture de fichiers audio intégrés avec des données d'image, ou de fichiers audio stockés sur un périphérique USB avec de nombreuses hiérarchies de dossiers.
• Les textes russes à afficher sur cet appareil doivent être codés avec l'un des jeux de caractères suivants :
• Unicode (UTF-8, UTF-16)
  -Jeu de caractères autre que l'Unicode qui est utilisé dans un environnement Windows et est paramétré sur Russe dans le réglage multilingue

PRÉCAUTION

• Pioneer ne garantit pas la compatibilité avec tous les périphériques de stockage de masse USB et décline toute responsabilité en cas de perte de données sur des lecteurs multimédia, smartphones ou autres périphériques lors de l'utilisation de ce produit.
• Ne laissez pas de disques ou un périphérique de stockage USB dans un lieu où les températures sont élevées.

Fichiers WMA

Extension de fichier .wma

Débit binaire	48 kbps à 320 kbps (CBR), 48 kbps à 384 kbps (VBR)
Fréquence d'échantillonnage	32 kHz, 44,1 kHz, 48 kHz
Windows MediaTM Audio Professional, Lossless, Voice/DRM Stream/Stream avec vidéo	Incompatible

Fichiers MP3

Extension de fichier .mp3
Débit binaire	8 kbps à 320 kbps (CBR), VBR
Fréquence d'échantillonnage	8 kHz à 48 kHz (32 kHz, 44,1 kHz, 48 kHz pour accentuation)
Version étiquette ID3 compatible	1.0, 1.1, 2.2, 2.3, 2.4 (la version 2.x de l'étiquette ID3 a priorité sur la version 1.x.)
Liste de lecture M3u Incompatible
MP3i (IMP3 interactif), mp3 PRO	Incompatible

Fichiers WAV

- Il est impossible de connecter les formats de fichier WAV via MTP.

Extension de fichier .wav
Bits de quantification 8	et 16 (LPCM), 4 (MS ADPCM)
Fréquence d'échantillonnage	16 kHz à 48 kHz (LPCM), 22,05 kHz et 44,1 kHz (MS ADPCM)

Disque

- Quelle que soit la durée du silence entre les morceaux de l'enregistrement original, la lecture des disques d'audio compressé s'effectue avec une courte pause entre les morceaux.

Hierarchie des dossiers lisibles	Jusqu'à huit niveaux (dans la pratique, la hiérarchie compte moins de deux niveaux)
Dossiers lisibles Jusqu'à	99
Fichiers lisibles Jusqu'à	99
Système de fichiers	ISO 9660 Niveaux 1 et 2, Romeo, Joliet
Lecture multi-session	Compatible
Transfert des données en écriture par paquet	Incompatible

Périphérique USB

- Il peut se produire un léger retard au début de la lecture de fichiers audio stockés sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers.

Hiérarchie des dossiers lisibles	Jusqu'à huit niveaux (dans la pratique, la hiérarchie compte moins de deux niveaux)
Dossiers lisibles Jusqu'à	500
Fichiers lisibles	Jusqu'à 15 000
Lecture des fichiers protégés par des droits d'auteur	Incompatible
Périphérique USB partitionné	Seule la première partition est lisible.

Compatibilité avec un iPod

Cet appareil prend en charge uniquement les modèles d'iPod suivants. Les versions du logiciel iPod prises en charge sont indiquées ci-dessous. Les versions antérieures ne sont pas prises en charge.

Made for (Conçu pour)
-iPod touch (de la 1e à la 6e génération) -iPod classic
- iPod avec vidéo

-iPod nano (de la 1e à la 7e génération)
-iPhone 6s
- iPhone 6s Plus
-iPhone 6
- iPhone 6 Plus
-iPhone 5s
-iPhone 5c
-iPhone 5
-iPhone 4s
-iPhone 4
-iPhone 3GS
-iPhone 3G
-iPhone

• Les opérations peuvent varier selon la génération et/ou la version de l'iPod.
• Les utilisateurs d'un iPod avec connecteur Lightning doivent utiliser le câble Lightning vers USB (fourni avec l'iPod).
• Les utilisateurs d'un iPod avec connecteur pour station d'accueil doivent utiliser le câble CD-IU51. Pour plus de détails, consultez votre revendeur.
• Pour en savoir plus sur la compatibilité fichier/format, reportez-vous aux manuels de l'iPod.
  • Livre audio, podcast : compatible

PRÉCAUTION

Pioneer n'accepte aucune responsabilité en cas de perte de données sur l'iPod, même si la perte de données se produit pendant l'utilisation de cet appareil.

Séquence des fichiers audio

Sur cet appareil, l'utilisateur ne peut pas affecter de numéros de dossier ni spécifier les séquences de lecture. La séquence de fichier audio dépend du périphérique raccordé.

Notez que la lecture des fichiers masqués d'un périphérique USB est impossible.

Exemple de hiérarchie

Level 1 Level 2 Level 3 Level 4
01 à 05 : numéro de dossier
① à ⑥ séquence de lecture

Tableau des caractères cyrilliques

D: C	D: C	D: C
: A	: B	: B
:	: D	: E,
:	: 3	: H,
: K	:	: M
: H	: O	:
: P	: C	: T
: Y	:	: X
:	:	: ,
:	:	:
:	:	:

D : Affichage C : Caractère

Droits d'auteur et marques commerciales

iTunes

Apple et iTunes sont des marques commerciales d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays.

WMA

Windows Media est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc.

iPod & iPhone

iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. Lightning est une marque commerciale d'Apple Inc.

Les accessoires électroniques portant la mention « Made for iPod » et « Made for iPhone » ont été conçus pour fonctionner respectivement avec un iPod ou un iPhone et sont certifiés conformes aux exigences d'Apple par le fabricant. Apple n'est pas responsable du fonctionnement de cet appareil ou de sa compatibilité avec les normes réglementaires et de sécurité. Veuillez noter que l'emploi de cet accessoire avec un iPod ou un iPhone peut affecter les performances sans fil.

Android & Google Play

Android, Google Play et le logo Google Play sont des marques commerciales de Google Inc.

MIXTRAX

MIXTRAX est une marque commerciale de PIONEER CORPORATION.

Spotify®

SPOTIFY et le logo Spotify font partie des marques déposées de Spotify AB. Des appareils numériques mobiles compatibles et un abonnement premium sont nécessaires, le cas échéant, consultez le site https://www.spotify.com.

Caractéristiques techniques

Généralités

Tension d'alimentation : 14,4 V CC (10,8 V à 15,1 V admissible)

Mise à la masse : pôle négatif

Consommation maximale : 10,0 A

Dimensions (L × H × P) :

DIN

Châssis : 178 mm × 50 mm × 165 mm

Panneau avant : 188 mm × 58 mm ×

17 mm

D

Châssis : 178 mm × 50 mm × 165 mm

Panneau avant : 170 mm × 46 mm ×

17 mm

Poids : 1 kg

Audio

Puissance de sortie maximale :

- 50 W × 4 canaux/4 Ω (sans haut-

parleur d'extrêmes graves)

- 50 W × 2 canaux/4 Ω + 70 W ×

1 canal/2 Ω (pour haut-parleur

d'extrêmes graves)

Puissance de sortie continue :

22 W × 4 (50 Hz à 15 000 Hz, THD 5 %,

impédance de charge 4 Ω, avec les

deux canaux entraînés)

Impédance de charge : 4 Ω (4 Ω à 8 Ω admissible)

Niveau de sortie maximum de la sortie

préamp.: 2,0 V

Correction physiologique : +10 dB

(100 Hz), +6,5 dB (10 kHz)

(volume : -30 dB)

Égaliseur (égaliseur graphique à 5 bandes) :

Fréquence : 80 Hz/250 Hz/800 Hz/

2,5 kHz/8 kHz

Plage d'égalisation : ±12 dB (par pas de 2 dB)

Haut-parleur d'extrêmes graves (mono) :

Fréquence : 50 Hz/63 Hz/80 Hz/

100 Hz/125 Hz/160 Hz/200 Hz

Gain: +6 dB à -24 dB

Phase : normale/inverse

Lecteur de CD

Système : Compact Disc Audio

Disques utilisables : disques compacts

Rapport signal/bruit : 94 dB (1 kHz) (réseau IEC-A)

Nombre de canaux : 2 (stéréo)

Format de décodage MP3 : MPEG-1 et 2 Couche Audio 3

Format de décodage WMA : Ver. 7, 8, 9, 9.1, 9.2 (2 canaux audio)

Format de signal WAV : Linear PCM et MS ADPCM (non compressé)

USB

Spécification standard USB : USB 2.0 vitesse pleine

Alimentation maximale: 1,5 A

Protocole USB

Système de fichiers : FAT12, FAT16, FAT32

Format de décodage MP3 : MPEG-1 et 2 Couche Audio 3

Format de décodage WMA : Ver. 7, 8, 9, 9.1, 9.2 (2 canaux audio)

Format de signal WAV : Linear PCM et MS ADPCM (non compressé)

Syntoniseur FM

Gamme de fréquences : 87,5 MHz à

108,0 MHz

Sensibilité utile : 11 dBf (1,0 μV/75 Ω,

mono, S/B : 30 dB)

Rapport signal/bruit : 72 dB (réseau IEC-A)

Syntoniseur MW

Gamme de fréquences : 531 kHz à

1 602 kHz

Sensibilité utile : 25 μV (S/B : 20 dB)

Rapport signal/bruit : 62 dB (réseau IEC-A)

Syntoniseur LW

Gamme de fréquences : 153 kHz à 281 kHz

Sensibilité utile : 28 μV (S/B : 20 dB)

Rapport signal/bruit : 62 dB (réseau IEC-A)

REMARQUE

Les caractéristiques et la présentation

peuvent être modifiées sans avis préalable.

Sommario

D: C	D: C	D: C
: A	: B	: B
:	: D	: E,
: X	: 3	: H,
: K	: Π	: M
: H	: O	: Π
: P	: C	: T
: Y	: Φ	: X
: Φ	: Φ	: Ψ, Ψ
: Υ	: Υ	: Υ
: Θ	: Ω	: Υ

D: C	D: C	D: C
: A	: B	: B
:	: D	: E,
: X	: 3	: H,
: K	: J	: M
: H	: O	: P
: P	: C	: T
: Y	: Φ	: X
: U	: Y	: W,
: b	: b1	: b
: 3	: IO	: R

D: C	D: C	D: C
: A	: B	: B
:	: D	: E,
: X	: 3	: H,
: K	: L	: M
: H	: O	: P
: P	: C	: T
: Y	: Φ	: X
: U	: Y	: W,
: J	: Bl	: b
: Θ	: Ю	: Я

D: C	D: C	D: C
: A	: B	: B
:	: D	: E,
: X	: 3	: H,
: K	: J	: M
: H	: O	:
: P	: C	: T
: Y	:	: X
:	:	: Ш, Щ
:	:	:
:	:	:

D: Display C: Teken

Copyright en handelsmerken

iTunes

D: C	D: C	D: C
: A	: B	: B
:	: D	: E,
: X	: 3	: H,
: K	: Π	: M
: H	: O	: Π
: P	: C	: T
: Y	:	: X
: Φ	: Φ	: Ψ, Ψ
: ξ	: Β	: Β
: Θ	: Ω	: Υ

D: Дисплей C: Буква

Le Pioneer CarStereo-Pass est utilisable seulement en Allemagne.

© 2017 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés.
