GEBRUIKSAANWIJZING DEHS2000UI PIONEER

Rauschabstand: 20 dB)

Rauschabstand: 20 dB)

Pioneer ARC APP gebruiken....9

Instellingen 10

FUNCTION-instellingen.... 10

AUDIO-instellingen 11

SYSTEM-instellingen.... 11

ILLUMINATION-instellingen 12

MIXTRAX-instellingen.... 13

Verbindingen/installatie.... 13

Aanvullende informatie.... 16

Over deze handleiding:

• In de volgende instructies worden een USB-geheugen of USB-audiospeler een "USB-apparaat" genoemd.
• In deze handleiding wordt naar iPod en iPhone verwezen als "iPod".

Vóór u begint

Hartelijk dank voor uw keuze voor dit PIONEER-product

Lees deze handleiding voordat u het product in gebruik neemt zodat u het goed leert gebruiken. Lees vooral de gedeelten die met WAARSCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een veilige, voor de hand liggende plaats zodat u ze indien nodig altijd kunt raadplegen.

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt Inleveren. Als u in een ander land woont, neem dan contact op met de plaatselijke overheld voor informatie over het weggooien van afgedankte producten.

Op die manier zorgt u ervoor dat uw afgedankte product op de juiste wijze wordt verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

⚠ WAARSCHUWING

•Probeer het product niet zelf te monteren en voer er geen onderhoud aan uit. Montage of onderhoud van het product door personen zonder technische opleiding en ervaring met elektronische apparatuur en auto-accessoires kan gevaarlijk zijn, en kan een elektrische schok, verwonding of andere gevaren veroorzaken.
- Bedien het toestel niet tijdens het rijden. Als u knoppen op het toestel wilt bedienen, moet u het voertuig eerst van de weg halen en op een veilige plaats parkeren.

LET OP

• Zorg ervoor dat dit toestel niet in contact komt met vocht en/of andere vloeistoffen. Dit kan een elektrische schok veroorzaken. Ook schade aan het toestel, rook en oververhitting kunnen het gevolg zijn van contact met vloeistoffen.
• Zet het volume nooit zo hoog dat u geluiden buiten het voertuig niet meer kunt horen.
• De Pioneer CarStereo-Pass wordt alleen in Duitsland gebruikt.
• Dit product is getest in gematigde en tropische klimaatomstandigheden volgens IEC 60065, Audio-, video- en soortgelijke elektronische toestellen - Veiligheidseisen.

LET OP

Dit apparaat is geclassificeerd als een klasse 1 laserproduct onder de veiligheidsnormen voor laserproducten, IEC 60825-1:2007.

Neem contact op met uw leverancier of het dichtstbijzijnde erkende Pioneer-servicecentrum als het toestel niet naar behoren functioneert.

Aan de slag

Basisbediening

DEH-S2000UI

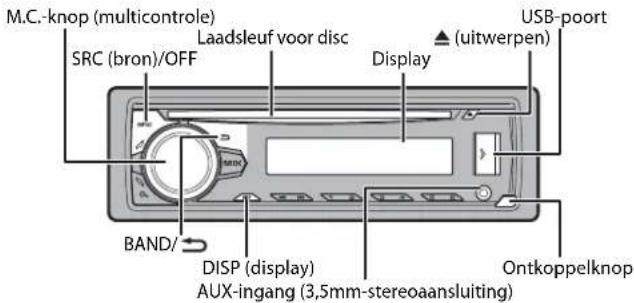

M.C.-knop (multicontrole) SRC (bron)/OFF Laadsleuf voor disc Display USB-poort (uitwerpen) BAND/ DISP (display) AUX-ingang (3,5mm-stereoaansluiting) Ontkoppelknop

Optionele afstandsbediening

De afstandsbediening CD-R320 wordt afzonderlijk verkocht.

Vaak gebruikte functies

Actie Bediening
Toestel inschakelen* Druk op SRC	/OFF om het toestel in te schakelen.Hou SRC/OFF ingedrukt om het toestel uit te schakelen.
Het volume regelen Draai de M.	C.-knop.
Een bron selecteren Druk herhaaldelijk op SRC	/OFF.
De display-informatie wijzigen	Druk herhaaldelijk op DISP.
Terugkeren naar de vorige weergave/lijst	Druk op BAND/ ⚫.
Terugkeren naar de normale weergave vanuit het menu	Houd BAND/ Ingedrukt.

* Wanneer de blauw/witte draad van het toestel verbonden is met het relaiscontact voor de automatische antenne van de auto, schuift de antenne uit wanneer de bron van het toestel wordt ingeschakeld. Om de antenne weer in te trekken, schakelt u de bron uit.

Display-indicatie

Indicatie Beschrijving
Verschijnt wanneer er een lager niveau van het menu of de map bestaat.
	Verschijnt wanneer de knop wordt ingedrukt.
LOC Verschijnt wanneer de functie afstemmen op lokale zenders is ingesteld (pagina 10).
TP	Verschijnt wanneer een verkeersprogramma wordt ontvangen.
TA	Verschijnt wanneer de functie TA (verkeersberichten) is ingesteld (pagina 10).
S.Rtrv	Verschijnt wanneer de functie sound retriever ingesteld is (pagina 11).
	Verschijnt wanneer willekeurige weergave/shuffle is ingesteld.
	Verschijnt wanneer weergave herhalen is ingesteld.
	Verschijnt wanneer de iPod-bedieningsfunctie is ingesteld (pagina 7).

Het voorpaneel verwijderen

Verwijder het voorpaneel om diefstal te voorkomen. Verwijder alle kabels en apparaten die verbonden zijn met het voorpaneel en schakel het toestel uit voor u het voorpaneel verwijdert.

Ontkoppelen Bevestigen

• Stel het voorpaneel niet bloot aan te grote schokken.
• Stel het voorpaneel niet bloot aan direct zonlicht en hoge temperaturen.
• Bewaar het verwijderde voorpaneel altijd in een beschermtas of zak.

Instellingenmenu

Wanneer u de contactschakelaar inschakelt na de installatie, verschijnt [SET UP :YES] op het display.

1 Druk op de M.C.-knop.
Het instellingenmenu verdwijnt als u het toestel niet binnen 30 seconden bedient. Als u de instelling later wilt maken, draait u de M.C.-knop om [NO] te selecteren, druk daarna op de knop om te bevestigen.
2 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.
Om naar de volgende menuoptie te gaan, dient u uw selectie te bevestigen.

Menu-item Beschrijving

LANGUAGE Selecteer de [ENG](Engels), [PYC](Russisch), [TUR](Turks)	taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven.
CLOCK SET Stel de klok	n.
FM STEP Selecteer de FM-afstemstap uit 100 kHz of 50 kHz.[100], [S0]

3[QUIT:YES] verschijnt als alle instellingen uitgevoerd zijn.
Om terug te keren naar het eerste item van het instellingenmenu, draait u de M.C knop om [QUIT :NO] te selecteren, druk daarna op de knop om te bevestigen.
4 Druk op de M.C.-knop om de instellingen te bevestigen.

OPMERKINGEN

• U kunt de menu-instelling annuleren door op SRC/OFF te drukken.
• U kunt deze Instellingen gelijk wanneer uitvoeren bij de SYSTEM-Instellingen (pagina 11) en INITIAL-instellingen (pagina 4).

De demonstratieweergave annuleren (DEMO OFF)

1 Druk op de M.C.-knop om het hoofdmenu weer te geven.
2 Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [DEMO OFF] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai aan de M.C.-knop om [YES] te selecteren, druk daarna op de knop om te bevestigen.

INITIAL-instellingen

1 Hou SRC/OFF ingedrukt tot het toestel uitschakelt.
2 Hou SRC/OFF ingedrukt om het hoofdmenu weer te geven.
3 Draai aan de M.C.-knop om [INITIAL] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai de M.C.-knop om een optie te selecteren, druk daarna op de knop om te bevestigen.

Menu-item Beschrijving

FM STEP Selecteer de FM-afstemstap uit 100 kHz of 50 kHz. [100], [50]

Menu-item Beschrijving

SP-P/O MODE Selecteer [REAR/SUB.W]	deze optie als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.
[SUB.W/SUB.W] Selecteer deze optie als een passieve subwoofer direct aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.
[REAR/REAR] Selecteer deze optie als fullrange-luidsprekers aangesloten zijn op de draden voor de achterluidspreker en op de RCA-uitgang. Als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en de RCA-uitgang niet wordt gebruikt, kunt u [REAR/SUB.W] of [REAR/REAR] selecteren.
S/W UPDATE Selecteer dit om de recentste systeeminformatie op het toestel te bevestigen.
[SYSTEM INFO]
[SYSTEM UPDATE] Selecteer dit om het toestel bij te werken naar de recentste software en de instellingen van het toestel te initialiseren. Voor meer informatie over de recentste software en het updaten van deze software kunt u terecht op onze website.
SYSTEM RESET Selecteer [YES], [NO]	[YES] om de instellingen van het toestel te initialiseren. Het toestel wordt automatisch opnieuw gestart. (Sommige instellingen blijven behouden zelfs nadat een reset van het toestel werd uitgevoerd.)

Radio

De tunerfrequenties van dit toestel zijn bedoeld voor gebruik in West-Europa, Azië, het Midden-Oosten, Afrika en Oceanië. Bij gebruik in andere regio's kan de ontvangst zwak zijn. De functie RDS (Radio Data System) werkt alleen in regio's die RDS-signalen voor FM-zenders uitzenden.

Voorkeuzezenders ontvangen

1 Druk op SRC/OFF om [RADIO] te selecteren.
2 Druk op BAND/⊃ om de band te selecteren uit [FM1], [FM2], [FM3], [MW] of [LW].
3 Druk op een cijfertoets (1/∧ tot 6/↔).

TIP

De |←|/→|-knoppen kunnen ook worden gebruikt om een voorkeuzezender te selecteren wanneer [SEEK] is ingesteld op [PCH] in de FUNCTION-instellingen (pagina 10).

De zes sterkste zenders worden opgeslagen onder de cijfertoetsen (1/∧ tot 6/↔).

1 Druk, nadat u een band heeft geselecteerd, op de M.C.-knop om het hoofdmenu weer te geven.
2 Draai aan de M.C.-knop om [FUNCTION] te selecteren, druk daarna op de knop om te bevestigen.
3 Draal aan de M.C.-knop om [BSM] te selecteren, druk daama op de knop om te bevestigen.

Een zender handmatig zoeken

1 Als u de band heeft geselecteerd, drukt u op |◀◀/▶▶| om een zender te selecteren. Hou vervolgens |◀◀/▶▶| ingedrukt en laat los om een beschikbare zender te zoeken. Het scannen stopt wanneer het toestel een zender ontvangt. Druk op |◀◀/▶▶| om de zoekafstemming te annuleren.

OPMERKING

[SEEK] moet ingesteld zijn op [MAN] in de FUNCTION-instellingen (pagina 10).

Zenders handmatig opslaan

1 Terwijl u de zender ontvangt die u wilt opslaan, houdt u een van de cijfertoetsen (1/∧ tot 6/↔) ingedrukt tot hij niet meer knippert.

PTY-functies gebruiken

Het toestel zoekt naar een zender op basis van de PTY (programmatype)-informatie.

1 Druk op 🔒 tijdens FM-ontvangst.
2 Draai de M.C.-knop om een programmatype te selecteren uit [NEWS/INFO], [POPULAR], [CLASSICS] of [OTHERS].
3 Druk op de M.C.-knop. Het toestel begint naar een zender te zoeken. Als een zender gevonden is, wordt de servicenaam van het programma weergegeven.

OPMERKINGEN

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Het programma van bepaalde zenders kan afwijken van de doorgestuurde PTY.
• Als geen enkele zender het gewenste programmatype uitzendt, wordt gedurende ongeveer twee seconden [NOT FOUND] weergegeven en keert de tuner terug naar de oorspronkelijke zender.

Cd/USB/iPod/AUX

Weergave

Koppel de hoofdtelefoon los van het apparaat voor u het aansluit op het toestel.

Cd

1 Plaats een disc met het etiket omhoog in de laadsleuf.

Om een disc uit te werpen, dient u eerst de weergave te stoppen en vervolgens op te drukken.

USB-apparaten (inclusief Android™)/iPod

1 Open het deksel van de USB-poort.

2 Sluit het USB-apparaat/de iPod aan met behulp van een geschikte kabel.

OPMERKING

Om automatisch over te schakelen naar de bron [USB] wanneer er een USB-apparaat/iPod verbonden wordt met het toestel, stelt u [USB AUTO] in op [ON] bij de SYSTEM-instellingen (pagina 12).

LET OP

Gebruik een optionele Pioneer USB-kabel (CD-U50E) om het USB-apparaat te verbinden, want elk apparaat dat rechtstreeks op het toestel aangesloten is, steekt uit uit het toestel, wat gevaarlijk kan zijn.

Voor u het apparaat loskoppelt, dient u de weergave te stoppen.

AOA-verbindingen

Raapleeg pagina 9 voor meer informatie over AOA-verbindingen.

MTP-verbinding

Een apparaat waarop Android OS 4.0 of recenter geïnstalleerd is, kan via MTP worden verbonden met het toestel met behulp van de bij het apparaat geleverde kabel. Afhankelijk van het aangesloten apparaat en het aantal bestanden in het apparaat, kunnen audiobestanden/songs mogelijk niet via MTP worden afgespeeld. Merk op dat de MTP-verbinding niet compatibel is met WAVbestandsindelingen en niet kan worden gebruikt met de MIXTRAX-functie.

OPMERKING

Als u een MTP-verbinding gebruikt, moet [ANDROID WIRED] ingesteld zijn op [MEMORY] in de SYSTEM-instellingen (pagina 12).

AUX

1 Steek de stereo-miniplug in de AUX-ingangsaansluiting.
2 Druk op SRC/OFF om [AUX] als bron te selecteren.

OPMERKING

Als [AUX] is ingesteld op [OFF] in de SYSTEM-instellingen, kan [AUX] niet worden geselecteerd als bron (pagina 12).

Bedieningen

U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 10). Merk op dat de volgende bedieningen niet werken voor een AUX-apparaat. Om een AUX-apparaat te bedienen, dient u het apparaat zelf te gebruiken.

+1 Alleen gecomprimeerde audiobestanden
*2 Deze functie is uitgeschakeld wanneer USB als bron is geselecteerd en de MIXTRAX-functie ingeschakeld is.
*3 Wanneer u de functie snel vooruit- of achteruitspoelen gebruikt terwijl een VBR-bestand wordt afgespeeld, is de weergaveduur mogelijk niet correct.

Actie Bediening
Een map/album selecteren*1	Druk op 1/ of 2/ .
Een fragment/song (hoofdstuk) selecteren	Druk op of .
Snel vooruit- of achteruitspoelen*3	Houd of ingedrukt.
Een bestand in een lijst zoeken	1 Druk op om de lijst weer te geven.2 Draai de M.C.-knop om de naam van het gewenste bestand (de gewenste map) of categorie te selecteren, druk daarna op de knop om te bevestigen.3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen.De weergave start.
Een lijst met bestanden in de geselecteerde map/categorie weergeven*1	Druk op de M.C.-knop wanneer een map/categorie geselecteerd is.
Een song in de geselecteerde map/categorie weergeven*1	Hou de M.C.-knop ingedrukt wanneer een map/categorie geselecteerd is.
Alfabetisch zoeken (alleen voor een iPod)	1 Druk op Q om de lijst weer te geven.2D raai aan de M.C.-knop om de gewenste categorielijst te selecteren en druk vervolgens op Q om de alfabetische zoekmodus te activeren.(U kunt de alfabetische zoekmodus ook activeren door de M.C.-knop twee keer te verdraaien.)3D raai aan de M.C.-knop om een letter te selecteren en druk vervolgens op de knop om de alfabetische lijst weer te geven.Om alfabetisch zoeken te annuleren, drukt u op BAND/ ➔
Weergave herhalen Druk op 6/.	➔
Willekeurige weergave/shuffle	Druk op 5/ ➖.
Alles in shuffle weergeven (alleen iPod)	Hou 5/ ➖ ingedrukt.
Weergave pauzeren/hervatten	Druk op 4/PAUSE.
Sound retriever*1*2	Druk op 3/S.Rtrv.[1]: Geschikt voor lage compressiewaarden[2]: Geschikt voor hoge compressiewaarden
Terug naar de rootmap (alleen voor cd/ USB)*1	Houd ➖ ingedrukt.
Schakelen tussen gecomprimeerde audio en CD-DA (alleen voor cd)	Druk op BAND/ ➖
Stations wisselen op een USB-apparaat (alleen apparaten die het protocol USB mas s storage device ondersteunen)	Druk op BAND/ ➖

Nuttige functies voor iPod

Link-weergavemodus

U kunt songs oproepen op basis van de momenteel weergegeven artiest, album of genre.

1 Terwijl u naar een song luistert, houdt u ingedrukt om naar de link-weergavemodus te gaan.
2 Draai de M.C.-knop om de modus ([ARTIST], [ALBUM], [GENRE]) te selecteren, druk daarna op de knop om te bevestigen.
De geselecteerde song/het geselecteerde album wordt weergegeven na de momenteel weergegeven song.

OPMERKING

De geselecteerde song/het geselecteerde album kan worden geannuleerd als u andere functies gebruikt dan functies uit de link-weergavemodus (bijv. snel vooruit en achteruit).

iPod-bediening

U kunt het toestel bedienen via een aangesloten iPod.

De volgende iPod-modellen zijn niet compatibel met deze functie. - iPod nano 1e generatie, iPod met video

1 Druk op BAND/ tijdens het afspelen en selecteer vervolgens de bedieningsmodus.

[CONTROL iPod]: De iPod-functie van het toestel kan bediend worden op de aangesloten iPod.

[CONTROL AUDIO]: De iPod-functie van het toestel kan alleen bediend worden met de knoppen op het toestel. In deze modus kan de aangesloten iPod niet worden in- of uitgeschakeld.

OPMERKINGEN

• Als u overschakelt naar de bedieningsmodus [CONTROL iPod] wordt het afspelen van de song gepauzeerd. Gebruik de aangesloten iPod om het afspelen te hervatten.
• De volgende bedieningen zijn nog steeds mogelijk op het toestel, zelfs als de bedieningsmodus ingesteld is op [CONTROL iPod].
• Pauze, snel vooruit/achteruit, song/hoofdstuk selecteren
• Het volume kan alleen worden geregeld op het toestel.

Over MIXTRAX (alleen USB/iPod)

De MIXTRAX-functie creëert een non-stop mix van uw muziekbibliotheek, aangevuld met verlichtingseffecten. Voor meer details over MIXTRAX-instellingen, zie pagina 13.

OPMERKINGEN

• Deze functie is niet compatibel met een Android-apparaat dat via MTP is verbonden.
• Wanneer USB is geselecteerd als de bron en de MIXTRAX-functie in gebruik is, is de functie sound retriever uitgeschakeld.
• Afhankelijk van het bestand/de song zijn geluidseffecten mogelijk niet beschikbaar.
• Schakelt de MIXTRAX-functie uit als de verlichtingseffecten hinderlijk zijn om uw wagen te besturen.

1 Druk op MIX om MIXTRAX aan/uit te schakelen.

App-modus

U kunt via dit toestel luisteren naar een applicatie op een iPhone. In sommige gevallen kunt u een applicatie bedienen met het toestel. Meer informatie over compatibele apparaten vindt u op onze website.

Belangrijk

Voor gebruik van applicaties van derden worden mogelijk persoonsgegevens gebruikt of moet u zulke gegevens verstrekken, bijvoorbeeld door het opzetten van een gebruikersaccount of op andere wijze, en voor sommige applicaties worden mogelijk geolocatiegegevens gebruikt. ALLE APPLICATIES VAN DERDEN VALLEN UITSLUITEND ONDER VERANTWOORDELIJKHEID VAN HUN UITGEVER, INCLUSIEF MAAR NIET BEPERKT TOT HET VERZAMELEN EN BEVEILIGEN VAN GEBRUIKERSGEGEVENS EN HET PRIVACYBELEID. DOOR EEN APPLICATIE VAN DERDEN TE GEBRUIKEN, GAAT U ERMEE AKKOORD OM U TE INFORMEREN OVER DE GEBRUIKSVOORWAARDEN EN HET PRIVACYBELEID VAN DE UITGEVER ERVAN. ALS U NIET AKKOORD GAAT MET DE GEBRUIKSVOORWAARDEN OF HET BELEID VAN EEN UITGEVER OF GEEN TOESTEMMING GEEFT VOOR HET GEBRUIK VAN GEOLOCATIEGEGEVENS (INDIEN VAN TOEPASSING), MOET U DE APPLICATIE NIET GEBRUIKEN.

Voor iPhone-gebruikers

Deze functie is compatibel met iPhones en iPod touches waarop iOS 5.0 of later geïnstalleerd is.

OPMERKING

PIONEER IS NIET AANSPRAKELIKK VOOR APPLICATIES VAN DERDEN OF HUN INHOUD, INCLUSIEF MAAR NIET BEPERKT TOT HUN NAUWKEURIGHEID OF VOLLEDIGHEID. DE INHOUD EN DE FUNCTIONALITEIT VAN DERGELIJKE APPLICATIES ZIJN UITSLUITEND DE VERANTWOORDELIJKHEID VAN DE LEVERANCIER VAN DE APPLICATIE.

Een applicatie weergeven via het toestel

1 Verbind dit toestel met het moblele apparaat. • iPhone via USB (pagina 6)
2 Druk op SRC/OFF om [APP] te selecteren.
3 Bedien het mobiele apparaat om de applicatie te starten.

Basisbedieningen
U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 10).

Actie Bediening
Een track selecteren	Druk op ◀◀ of ▶▶.
Snel vooruit- of achteruitspoelen	Houd ◀◀ of ▶▶ ingedrukt.
Het afspelen pauzeren/hervatten Druk op BA	ND/ ⚫

Spotify®

(DEH-S2000UI is alleen compatibel met Spotify geïnstalleerd op iPhone.) Spotify is een verspreidingsservice voor muziekstreaming die niet aangesloten is bij Pioneer. Meer informatie vindt u op http://www.spotify.com. De Spotify-toepassing is beschikbaar voor compatibele telefoons. Raadpleeg https://support.spotify.com/ voor de recentste informatie over compatibiliteit. Om van Spotify te genieten terwijl u rijdt, downloadt u eerst de Spotify-app op uw iPhone. U kunt deze downloaden van de iTunes App Store. Kies een gratis account of een betaalde Premium account, ofwel in de app of op spotify.com. Een Premium account geeft u meer functies, zoals offline luisteren.

Belangrijk

• Dlt product omvat Spotify-software, die onderworpen is aan licenties van derden, die u hier kunt vinden: www.spotify.com/connect/third-party-licenses.
• Voor informatie over de landen en regio's waar Spotify kan worden gebruikt, gaat u naar https://www.spotify.com/us/select-your-country/.

Luisteren naar Spotify

Update de firmware van Spotify naar de recentste versie voor u de applicatie gebruikt.

1 Verbind dit toestel met het mobilele apparaat. • iPhone via USB (pagina 6)
2 Druk op SRC/OFF om [SPOTIFY] te selecteren.
3Open de applicatie Spotify op het mobiele apparaat en start de weergave.

Basisbedieningen

U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 10).

OPMERKING

De beschikbare functies zijn afhankelijk van het soort inhoud (track/album/artiest/afspeellijst/radio) dat u wilt afspelen.

Actie Bediening
Een fragment overspringen	Druk op ◀◀◀ of ▶▶▶.
Een track in een lijst zoeken	1 Druk op Q (lijst) om de lijst weer te geven.2D raai de M.C.-knop om de gewenste categorie te selecteren, druk daarna op de knop om te bevestigen.3D raai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen.De weergave start.
Het afspelen pauzeren/hervatten Druk op 4/	PAUSE.
Duim omhoog (alleen voor radio)	Druk op 1/ .
Duim omlaag (alleen voor radio)	Druk op 2/ .
Willekeurige weergave (alleen voor track/album/artiest/afspeellijst)	Druk op 5/
Weergave herhalen (alleen voor track/album/artiest/afspeellijst)	Druk op 6/
Start een radiokanaal op basis van de song die momenteel wordt afgespeeld.	1Houd ( R_ist ) ingedrukt om een radiozender te starten.2Dr uk op de M.C.-knop.Deze functie is mogelijk niet beschikbaar, afhankelijk van de geselecteerde song.
Sla de informatie op van de song die momenteel wordt afgespeeld.Verwijder de songinformatie die opgeslagen is.	1Hou d 3/S.Rtrv ingedrukt.[SAVE]/[UNSAVE] verschijnt.2Dr uk op de M.C.-knop.

OPMERKING

Sommige functies van Spotify kunnen niet op het toestel worden bediend.

Pioneer ARC APP gebruiken

U kunt het toestel bedienen via een Pioneer ARC APP die geïnstalleerd is op een iPhone/Android-apparaat. In sommige gevallen kunt u via het toestel bepaalde functies van de toepassing gebruiken, zoals bronselectie, pauzeren enz.

Raadpleeg de helpfunctie van de toepassing voor meer informatie over welke functies er beschikbaar zijn in de toepassing.

⚠ WAARSCHUWING

Bedien de toepassing niet terwijl u rijdt. Parkeer uw wagen op een veilige plaats voor u de bedleningselementen van de toepassing gebruikt.

Voor iPhone-gebruikers

Deze functie is compatibel met iPhones (iPhone 5 of later) en iPod touches waarop iOS 8.0 of later geïnstalleerd is.

U kunt Pioneer ARC APP downloaden op iTunes App Store.

Voor gebruikers van Android-apparaten

Deze functie is compatibel met apparaten waarop Android OS 4.1 of later geïnstalleerd is en die ook AOA (Android Open Accessory) 2.0 ondersteunen.

U kunt de Pioneer ARC APP downloaden op Google Play™.

OPMERKING

Sommige Android-apparaten die via AOA 2.0 verbonden zijn, werken mogelijk niet goed of produceren geluiden ten gevolge van hun eigen softwareontwerp, ongeacht de OS-versie.

Een verbinding tot stand brengen met Pioneer ARC APP

1 Verbind dit toestel met het mobiele apparaat.

- iPhone/Android-apparaat via USB (pagina 6)

Ga verder met stap 6 als u verbinding via USB kiest voor een iPhone.

2 Druk op de M.C.-knop om het hoofdmenu weer te geven.

3 Draai aan de M.C.-knop om [SYSTEM] te selecteren en druk vervolgens op de knop om te bevestigen.

4 Draai aan de M.C.-knop om [ANDROID WIRED] te selecteren en druk vervolgens op de knop om te bevestigen.

5 Draai aan de M.C.-knop om [APP CONTROL] te selecteren voor een Android-apparaat dat verbonden is via USB.

Als [ON] is geselecteerd in [P.APP AUTO ON] (pagina 12), start Pioneer ARC APP op het Android-toestel automatisch en worden alle stappen voltooid.

OPMERKING

Als Pioneer ARC APP niet op uw Android-toestel werd geïnstalleerd, verschijnt een bericht op uw Android-toestel om u te vragen de applicatie te installeren. Selecteer [OFF] in [P.APP AUTO ON] om het bericht te verwijderen (pagina 12).

6 Druk op SRC/OFF om een bron te selecteren.

7 Start Pioneer ARC APP op het mobiele apparaat.

OPMERKING

Op een iPhone kunt u de toepassing ook starten door de M.C.-knop ingedrukt te houden.

Muziek beluisteren op een Android-apparaat

1 Druk op SRC/OFF om [ANDROID] te selecteren.

Basisbedieningen

Actie Bediening
Een track selecteren	Druk op ◀◀◀ of ▶▶▶.
Snel vooruit- of achteruitspoelen	Houd ◀◀◀ of ▶▶▶▶ ingedrukt.
Het afspelen pauzeren/hervatten	Druk op 4/PAUSE.
Sound retriever	Druk op 3/S.Rtrv.[1]: Geschikt voor lage compressiewaarden[2]: Geschikt voor hoge compressiewaarden

Instellingen

U kunt diverse instellingen aanpassen in het hoofdmenu.

1 Druk op de M.C.-knop om het hoofdmenu weer te geven.

2 Draai vervolgens aan de M.C.-knop om een van de volgende categorieën te selecteren, druk daarna op de knop om te bevestigen.

• FUNCTION-instellingen (pagina 10)

• AUDIO-instellingen (pagina 11)

• SYSTEM-instellingen (pagina 11)

• ILLUMINATION-instellingen (pagina 12)

• MIXTRAX-instellingen (pagina 13)

3 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.

FUNCTION-instellingen

De menu-items zijn afhankelijk van de bron.

Menu-item Beschrijving
FM SETTING [TALK], [STANDARD], [MUSIC] Pas de geluidskwaliteit aan aan het zendsignaal van de FM-band. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
BSM [RADIO]	Sla de zes sterkste zenders automatisch op onder de cijfertoetsen ( 1/ tot 6/↔ ).
REGIONAL [ON], [OFF]	Beperk de ontvangst tot de specifieke regionale programma's wanneer AF (alternatieve frequenties zoeken) geselecteerd is. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
LOCAL [RADIO]FM: [OFF], [LV1], [LV2], [LV3], [LV4]MW/LW: [OFF], [LV1], [LV2]	Beperk de zenders automatisch volgens de signaalsterkte.
TA [ON], [OFF]	Ontvang actuele verkeersinformatie indien beschikbaar. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
AF [ON], [OFF]	Laat het toestel opnieuw afstemmen op een andere frequentie van dezelfde zender. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
NEWS [ON], [OFF]	Onderbreek de momenteel geselecteerde bron met nieuwsberichten. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
SEEK [MAN], [PCH]	Wijs de knoppen of toe om zenders een voor een te zoeken (handmatige af stemming) of selecteer een zender uit de voorgeprogrammeerde kanalen.
SAVE [SPOTIFY]	Sla de informatie van de momenteel afgespeelde song op in uw muzieklijst op Spotify.

Menu-item Beschrijving

UNSAVE SPOTIFY
					Verwijder de songinformatie die opgeslagen is in [SAVE].
S.RTRV	CD	USB	iPod	APP	ANDROID	SPOTIFY
	[1]: (geschikt voor lage compressiewaarden), [2]: (geschikt voor hoge compressiewaarden), [OFF]				Verbeter gecomprimeerde audio en zorg voor een rijk geluid. Niet beschikbaar wanneer:• USB is geselecteerd als bron en de MIXTRAX-functie is ingeschakeld.• CD-DA/CD-TEXT wordt weergegeven.
AUDIO BOOK iPod
[FASTER], [NORMAL], [SLOWER] Wijzig de weergavesnelheid. (Niet beschikbaar wanneer [CONTROL iPod] geselecteerd is in de bedieningsmodus.)
PAUSE APP					Pauzeer of hervat de weergave.

AUDIO-instellingen

Menu-item Beschrijving
FADER*1	Pas de balans aan tussen de voor- en achterluidspreker.
BALANCE	Pas de balans aan tussen de linker en rechter luidspreker.
EQ SETTING[SUPER BASS], [POWERFUL], [NATURAL], [VOCAL], [CUSTOM1], [CUSTOM2], [FLAT]Selecteer een equalizerband en - niveau voor verdere aanpassing.Equalizerband: [80HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ]Equalizerniveau: [+6] tot [-6]	Selecteer de equalizercurve of pas deze aan. [CUSTOM1] kan voor elke bron afzonderlijk worden ingesteld. Alle hierna vermelde combinaties worden echter automatisch ingesteld op dezelfde instelling.• USB, iPod, ANDROID, SPOTIFY en APP (iPhone) [CUSTOM2] is een gedeelde instelling die voor alle bronnen wordt gebruikt.

Menu-item Beschrijving

LOUDNESS[OFF], [LOW], [MID], [HI] Compenseer voor een helder geluid bij laag volume.
SUB.W*2[NOR], [REV], [OFF] Selecteer de subwooferfase.
SUB.W CTRL*2*3Drempelfrequentie: [50HZ],[63HZ], [80HZ], [100HZ], [125HZ],[160HZ], [200HZ]Uitgangsniveau: [-24] tot [+6]Hellingsniveau: [-12],[-24]	Alleen frequenties die lager zijn dan de frequencies in het geselecteerde bereik, worden weergegeven door de subwoofer.
BASS BOOST[0] tot [+6] Selecteer het bass boost-niveau.
HPF SETTINGDrempelfrequentie: [OFF],[50HZ], [63HZ], [80HZ], [100HZ],[125HZ], [160HZ], [200HZ]Hellingsniveau: [-12],[-24]	Alleen frequenties boven de drempelfrequentie van het hoog-doorlaatfilter (HPF) worden weergegeven.
SLA[+4] tot [-4] Pas het volume aan voor elke bron behalve FM.Alle hierna vermelde combinaties worden automatisch ingesteld op dezelfde instelling.• USB, iPod, ANDROID, SPOTIFY en APP (iPhone)
*1 Niet beschikbaar wanneer [SUB.W/SUB.W] is geselecteerd in [SP-P/O MODE] in de INITIAL-instellingen (pagina 5).*2 Niet beschikbaar wanneer [REAR/REAR] is geselecteerd in [SP-P/O MODE] in de INITIAL-instellingen (pagina 5).*3 Niet beschikbaar wanneer [OFF] is geselecteerd in [SUB.W].
SYSTEM-instellingen
U kunt deze menu's ook oproepen wanneer het toestel uitgeschakeld is.
Menu-item Beschrijving
LANGUAGE[ENG](Engels), [PYC](Russisch), [TUR](Turks)	Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven.

Menu-item Beschrijving

CLOCK SETStel de klok in (pagina 4).
12H/24H[12H], [24H] Selecteer de tijdnotatie.
AUTO PI[ON], [OFF] Zoek naar een andere zender met dezelfde programming, zelfs als u een voorkeuzezender gebruikt.
AUX[ON], [OFF] Stel in op [ON] wanneer een hulpapparaat wordt gebruikt dat verbonden is met het toestel.
SPOTIFY[ON], [OFF] Stel in op [ON] wanneer u de Spotify-functie gebruikt.
PW SAVE*[ON], [OFF] Verminder het verbruik van batterijvermogen.Het inschakelen van de bron is de enige handeling die met deze functie mogelijk is.
ANDROID WIRED[MEMORY], [APP CONTROL] Selecteer de geschikte verbindingsmethode voor een Android-apparaat.
P.APP AUTO ON[ON], [OFF]	Selecteer [ON] om Pioneer ARC APP automatisch te starten wanneer een Android-apparaat wordt verbonden aan het toestel via AOA. (Niet beschikbaar wanneer [MEMORY] is geselecteerd in [ANDROID WIRED].)
USB AUTO[ON], [OFF] Selecteer [ON] om automatisch over te schakelen naar de bron [USB] wanneer er een USB-apparaat/iPod verbonden wordt met het toestel.Selecteer [OFF] wanneer een USB-apparaat/iPod alleen aangesloten wordt om opgeladen te worden.

* [PW SAVE] wordt geannuleerd als de accu losgekoppeld wordt, en moet weer worden ingeschakeld als de accu weer wordt aangesloten. Wanneer [PW SAVE] uitgeschakeld is, kan het toestel, afhankelijk

van de verbindingsmethode, stroom van de accu blijven trekken als de ontsteking van uw wagen geen positie ACC (accessoire) heeft.

ILLUMINATION-instellingen

Menu-item Beschrijving
COLOUR
[KEY COLOUR], [DISP COLOUR], [BOTH COLOUR]	Kies de kleur voor de knoppen/het display van het toestel uit 12 voorgeprogrammeerde kleuren, [SCAN] of [CUSTOM]*.• [SCAN N]: doorloop diverse kleuren automatisch.• [CUSTOM]*:1Hou d de M.C.-knop ingedrukt tot het scherm voor het instellen van de kleur verschijnt.2S tel de primaire kleur (R (rood)/G (groen)/B (blauw)) en de helderheid ([0] tot [60]) in.Het is niet mogelijk om tegelijk voor R (rood), G (groen) en B (blauw) een niveau onder 10 te selecteren.U kunt ook de voorgeprogrammeerde kleuren aanpassen. Selecteer een van de voorgeprogrammeerde kleuren en houd vervolgens de M.C.-knop ingedrukt tot het scherm voor het instellen van de kleur verschijnt.* De CUSTOM-instelling is alleen beschikbaar voor [KEY COLOUR] en [DISP COLOUR].
DIM SETTING
[SYNC ILLUMI], [SYNC CLOCK], [MANUAL]	De display-helderheid wijzigen.
BRIGHTNESS
[KEY], [DISP] Selecteer de helderheid voor de knoppen/hetdisplay van het toestel uit [1] tot [10].De beschikbare instelbereiken zijn verschillend afhankelijk van [DIM SETTING].
ILLUMI FX
[ON], [OFF] Het verlichtingseffect is zichtbaar wanneer ereen cd geplaatst/uitgeworpen wordt.Het verlichtingseffect wordt geactiveerd wanneer de ACC-schakelaar wordt in-/uitgeschakeld, ongeacht deze instelling.

MIXTRAX-instellingen

Menu-item Beschrijving
SHORT PLAYBCK
[1.0 MIN], [1.5 MIN], [2.0 MIN], [2.5 MIN], [3.0 MIN], [OFF]	Selecteer de weergaveduur.
FLASH AREA
[KEY/DISPLAY], [KEY], [OFF] Selecteer het gebied voor het verlichtingseffect.Wanneer [OFF] is geselecteerd, wordt de kleur die ingesteld is bij de ILLUMINATION-instellingen (pagina 12) gebruikt als displaykleur.
FLASH PATTERN
[SOUND LEVEL 1] tot [SOUND LEVEL 6]	Wijzig het verlichtingseffect volgens het geluids- en basniveau.Het flitspatroon wijzigt volgens het geluidsniveau.
[LOW PASS 1] tot [LOW PASS 6] Het flitspatroon wijzigt volgens het basniveau.
[RANDOM1] Het flitspatroon wijzigt willekeurig volgens de geluidsniveaumodus en de laag-doorlaatmodus.
[RANDOM2] Het flitspatroon wijzigt willekeurig volgens de geluidsniveaumodus.
[RANDOM3] Het flitspatroon wijzigt willekeurig volgens de laag-doorlaatmodus.
DISPLAY FX
[ON], [OFF] Zet de speciale MIXTRAX-effecten aan/uit.
CUT IN FX
[ON], [OFF] Schakel de speciale MIXTRAX-effecten aan/uit terwijl de fragmenten handmatig worden gewijzigd.

Verbindingen/installatie

Verbindingen

Belangrijk

- Wanneer dit toestel wordt geïnstalleerd in een wagen zonder ACC (accessoire)-positie van de contactschakelaar en als de rode kabel niet wordt verbonden met de aansluiting die de bediening van de contactschakelaar detecteert, kan de accu leeglopen.

ACC-positie

Geen
ACC-po

- Als dit toestel wordt gebruikt in andere omstandigheden dan hierna vermeld, kan er brand of een storing optreden. -Wagens met een 12 Volt accu en negatieve aarding. -Wanneer de luidsprekeruitgang door 4 kanalen wordt gebruikt, gebruikt u luidsprekers van meer dan 50 W (maximaal ingangsvermogen) en tussen 4 Ω en 8 Ω (impedantiewaarde). Gebruik geen luidsprekers van 1 Ω tot 3 Ω voor dit toestel. -Wanneer de uitgang voor de achterluidspreker wordt gebruikt door 2 Ω van de subwoofer, gebruikt u luidsprekers van meer dan 70 W (maximaal ingangsvermogen). * Raadpleeg de verbindingen voor een verbindingsmethode. - Om kortsluiting, oververhitting of storing te voorkomen, dient u de volgende richtlijnen op te volgen. -Koppel de negatieve pool van de accu los voor u met de installatie begint. -Zet de bedrading vast met kabelklemmen of kleefband. Wikkel

kleefband rond bedrading die in contact komt met metalen delen om de bedrading te beschermen. - Plaats alle kabels op een veilige afstand van bewegende delen, zoals de schakelhendel en de stoelrails. - Plaats alle kabels op een veilige afstand van hete plaatsen, dus niet nabij de uitgang van de verwarming. - Verbind de gele kabel niet met de accu door deze door het gat naar het motorcompartiment te voeren. - Dek alle losgekoppelde kabelconnectors af met isolatietape. -Sluit kabels nooit kort. - Verwijder de isolatie van de voedingskabel van dit toestel niet om de stroomtoevoer met andere apparaten te delen. De stroomcapaciteit van de kabel is beperkt. - Gebruik een zekering van de voorgeschreven waarde. - Verbind de negatieve luidsprekerkabel nooit rechtstreeks met aarde. - Voeg nooit negatieve kabels van meerdere luidsprekers samen. Als het toestel ingeschakeld is, worden tuursignalen via de blauw/witte kabel verstuurd. Verbind deze kabel met de systeemafstandsbediening van een externe eindversterker of met het elaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom). Als de wagen uitgerust is met een uitantenne, moet verbinding worden gemaakt met de voedingsaansluiting van de antennebooster. Verbind de blauw/witte kabel nooit met de voedingsaansluiting van een externe eindversterker. Verbind deze kabel ook nooit met de voedingsaansluiting van de automatische antenne. Hierdoor zou de

accu leeglopen of zou er een storing optreden.

• De zwarte kabel is aarde. Aardingskabels voor dit toestel en andere uitrusting (met name producten die veel stroom trekken zoals eindversterkers) moeten afzonderlijk worden aangesloten. Anders kan er, wanneer ze toevallig loskomen, brand of een storing optreden.
• Het grafische symbool op het product duidt gelijkstroom aan.

Dit toestel

① Stroomkabelingang
② Achteruitgang of subwooferuitgang
③ Vooruitgang
④ Antenne-ingang
⑤ Zekering (10 A)
⑥ Ingang draadafstandsbediening Een vast bedrade afstandsbedieningsadapter kan worden aangesloten (afzonderlijk verkocht).

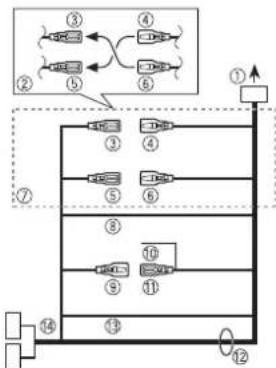

Stroomkabel

① Naar stroomkabelingang
② Afhankelijk van het soort wagen kan de functie van en verschillend zijn. In dit geval dient u te verbinden met ⑤ en met . ③
③ Geel
Reserve (of accessoire)
④ Geel
Verbinden met de constante 12 V voedingsaansluiting.
⑤ Rood
Accessoire (of reserve)
⑥ Rood
Verbinden met de aansluiting die door de contactschakelaar wordt gestuurd (12 V gelijkstroom).
⑦ Verbind draden van dezelfde kleur met elkaar.
⑧ Zwart (chassisaarde)
⑨ Blauw/wit

De penpositie van de ISO-connector is afhankelijk van het wagentype. Verbind ⑨ en 1wanneer pen 5 een antennestuurtype is. In een ander

wagentype mag u en nooit verbinden.

10 Blauw/wit

Verbinden met de systeembedieningsaansluiting van de eindversterker (max. 300 mA 12 V gelijkstroom).

⑪ Blauw/wit

Verbinden met het relaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom).

⑫ Luidsprekerdraden

Wit: links voor ⊕ Wit/zwart: links voor ⊖ Grijs: rechts voor ⊕

Grijs/zwart:rechts voor

Groen: links achter of subwoofer Groen/zwart: links achter of subwoofer

Violet: rechts achter of subwoofer Violet/zwart: rechts achter of subwoofer

⑬ Oranje/wit

Verbinden met het verlichtingsignaal van een wagen

⑭ ISO-connector

In sommige wagens is de ISO-connector in twee gesplitst. In dit geval dient u verbinding te maken met beide connectoren.

OPMERKINGEN

• Wijzig het beginmenu van dit toestel. Zie [SP-P/O MODE] (pagina 5). De subwooferuitgang van dit toestel is mono.
• Wanneer u een subwoofer van 2 Ω gebruikt, dient u de subwoofer te verbinden met de violette en violet/ zwarte draden van dit toestel. Sluit niets aan op de groene en groen/zwarte draden.

Eindversterker (afzonderlijk verkocht)

Voer deze verbindingen uit wanneer u de optionele versterker gebruikt.

① Systeemafstandsbediening
Verbinden met blauw/witte kabel.
② Eindversterker (afzonderlijk verkocht)
③ Verbinden met RCA-kabels (afzonderlijk verkocht)
④ Naar vooruitgang
⑤ Voorluidspreken
⑥ Naar achteruitgang of subwooferuitgang
⑦ Achterluidspreker of subwoofer

Installatie

Belangrijk

• Controleer alle verbindingen en systemen voor de definitieve installatie.
• Gebruik geen ongeoorloofde onderdelen, want dit kan tot storingen leiden.
• Raadpleeg uw verdeler als u voor de installatie gaten moet boren of andere wijzigingen aan de wagen moet aanbrengen.
• Installeer het toestel niet op de volgende plaatsen:

-waar het de goede werking van de wagen kan storen.

-waar passagiers gekwetst kunnen geraken bij bruusk afremmen.

- De halfgeleiderlaser raakt beschadigd als hij te warm wordt. Installeer dit toestel op

een veilige afstand van hete plaatsen, zoals de uitgang van de verwarming.

- Optimale prestaties zijn

verzekerd wanneer het toestel in een hoek van minder dan 60° wordt geïnstalleerd.

- Tijdens de installatie dient u voor een goede warmteafvoer bij het gebruik van het toestel te zorgen. Voorzie daartoe voldoende vrije ruimte achter het achterpaneel en wikkel alle losse kabels op, zodat ze de ventilatieopeningen niet blokkeren.

Voorzie voldoende ruimte

DIN-installatie

1 Steek de bijgeleverde installatiekoker in het dashboard.

2 Zet de installatiekoker vast door de metalen lippen 90° te plooien met een schroevendraaier.

① Dashboard

② Installatiekoker

- C ontroleer of het toestel degelijk geïnstalleerd is. Een onstabiele installatie kan haperingen of andere storingen veroorzaken.

Wanneer u de bijgeleverde Installatiekoker niet gebruikt

1 Bepaal de positie waar de gaten in de beugel en de zijkant van het toestel overeenkomen.

2 Draai aan elke kant twee schroeven vast.

① Tappende schroef (5 mm × 9 mm, niet met het product meegeleverd)

② Montagebeugel

Het toestel verwijderen

(geïnstalleerd met de bijgeleverde installatiekoker)

1 Verwijder het sierkader.

① Sierkader

② Gekeepte lip

- Do or het voorpaneel los te maken, kunt u gemakkelijker bij het sierkader komen.

- Wanneer het sierkader wordt teruggezet, moet de kant met de gekepte lip omlaag wijzen.

2 Steek de meegeleverde uittrekspieën in beide zijden van het toestel tot ze op hun plaats klikken.

3 Trek het toestel uit het dashboard.

Aanvullende informatie

Problemen verhelpen Foutmeldingen

Het display keert automatisch terug naar het gewone display.

→ U hebt gedurende ongeveer 30 seconden geen handeling uitgevoerd. - Voer een handeling uit.

Het bereik voor weergave herhalen wordt onverwacht gewijzigd.

→ Afhankelijk van het bereik voor weergave herhalen kan het geselecteerde bereik gewijzigd worden wanneer u een andere map of een ander fragment selecteert of vooruit of achteruit spoelt. – Selecteer het gewenste bereik voor weergave herhalen opnieuw.

Een onderliggende map wordt niet afgespeeld.

→ Onderliggende mappen worden niet afgespeeld wanneer [FLD] (map herhalen) is geselecteerd. - Selecteer een ander bereik voor weergave herhalen.

Het geluid is onderbroken.

→ U gebruikt een apparaat, zoals een mobiele telefoon, die hoorbare storingen veroorzaakt. - Plaats elektrische apparaten die de storing kunnen veroorzaken, verder weg van het toestel.

Algemeen

AMP ERROR

→ Dit toestel werkt niet of er is een probleem met de luidsprekeraansluiting. → Het beveiligingscircuit is geactiveerd. - Controleer de luidsprekeraansluiting. - Draai de contactschakelaar naar OFF en weer naar ON. Als het bericht nog wordt weergegeven, neemt u contact op met uw leverancier of een erkend Pioneer Servicecentrum.

NO XXXX (bijvoorbeeld NO TITLE)

→ Er is geen ingebedde tekstinformatie. - Schakel het display om of speel een ander fragment/bestand af.

Cd-speler

→ De disc is vuil. - Reinig de disc. → De disc is bekrast. - Plaats een andere disc.

→ Elektrisch of mechanisch probleem. - Zet de contactschakelaar UIT en weer AMN, of schakel naar een andere signaalbron en dan terug naar de cd- speler.

ERROR-15

→ De geplaatste disc bevat geen gegevens. - Plaats een andere disc.

ERROR-23

→ Het cd-formaat wordt niet ondersteund.

- Plaats een andere disc.

FORMAT READ

→ Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen. - Wacht tot het bericht verdwijnt en u het geluid hoort.

NO AUDIO

→ De geplaatste disc bevat geen afspeelbare bestanden. - Plaats een andere disc.

SKIPPED

→ De geplaatste disc bevat door DRM beveiligde bestanden. - Beveiligde bestanden worden overgeslagen.

PROTECT

→ Alle bestanden op de geplaatste disc zijn beveiligd met DRM. - Plaats een andere disc.

USB-apparaat/iPod

FORMAT READ

→ Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen. - Wacht tot het bericht verdwijnt en u het geluid hoort.

NO AUDIO

→ Er zijn geen songs. - Zet de audiobestanden over naar het USB-apparaat en maak verbinding. → De inhoud van het USB-apparaat is beveiligd. - Raadpleeg de instructies bij het USB-apparaat om de beveiliging uit te schakelen.

SKIPPED

→ Het aangesloten USB-apparaat bevat bestanden die met DRM zijn beveiligd.

- Beveiligde bestanden worden overgeslagen.

PROTECT

→ Alle bestanden op het aangesloten USB-apparaat zijn beveiligd met DRM. - Gebruik een ander USB-apparaat.

N/A USB

→ Het aangesloten USB-apparaat wordt niet ondersteund door dit toestel. - Gebruik een apparaat dat compatibel is met USB.

HUB ERROR

→ USB-apparaten die aangesloten zijn via een USB-hub worden niet ondersteund door dit toestel. - Sluit het USB-apparaat rechtstreeks aan op dit toestel met behulp van een USB-kabel.

CHECK USB

→ Er is kortsluiting opgetreden in de USB-stekker of de USB-kabel. - Controleer of de USB-stekker en de USB-kabel niet ergens ingeklemd of beschadigd zijn. → Het aangesloten USB-apparaat verbruikt meer stroom dan de maximaal toelaatbare waarde. - Ontkoppel het USB-apparaat en gebruik het niet meer. Zet de contactschakelaar op UIT en daarna op ACC of AAN. Sluit alleen compatibele USB-apparaten aan. → De iPod functioneert correct maar wordt niet opgeladen. - Controleer of de kabel van de iPod niet is kortgesloten (bijvoorbeeld contact maakt met metalen voorwerpen). Zet daarna de contactschakelaar UIT en weer AAN, of ontkoppel de iPod en sluit hem weer aan.

ERROR-19

→ Communicatiefout.

- Probeer een van de volgende mogelijkheden en keer dan terug naar de USB-bron.

- Zet de contactschakelaar UIT en weer AAN.

- Ont koppel het USB-apparaat.

- Schakel over naar een andere signaalbron.

→ iPod-fout.

- Verwijder de kabel uit de iPod. Sluit de kabel weer aan als het hoofdmenu van de iPod wordt weergegeven en stel de iPod opnieuw in.

ERROR-23

→ Het USB-apparaat was niet goed geformatteerd.

- Formatteer het USB-apparaat met FAT12, FAT16 of FAT32.

ERROR-16

→ De versie van de iPod-firmware is verouderd.

– Werk de versie van de iPod bij.

→ iPod-fout.

- Verwijder de kabel uit de iPod. Sluit de kabel weer aan als het hoofdmenu van de iPod wordt weergegeven en stel de iPod opnieuw in.

STOP

→ De huidige lijst bevat geen songs. – Selecteer een lijst die wel songs bevat.

NOT FOUND

→ Geen verwante songs. – Zet songs over naar de iPod.

APP

START UP APP

→ De applicatie is nog niet gestart. – Bedien het mobiele apparaat om de applicatie te starten.

Spotify

CHECK APP

→ Verbinding met de applicatie Spotify mislukt.

—Volg de instructies op het scherm.

Aanwijzingen voor het gebruik

Discs en de player

- Gebruik uitsluitend discs die voorzien zijn van een van onderstaande twee logo's.

- Gebruik discs van 12 cm.

- Gebruik uitsluitend normale, ronde discs.

- De volgende typen discs kunnen niet op dit toestel worden afgespeeld:

-DualDiscs

- Discs van 8 cm. Als u deze discs met een adapter probeert af te spelen, kan het toestel defect raken.

- Discs in een ongewone vorm

- Andere discs dan cd's

- Beschadigde discs, inclusief schijven die zijn gebarsten, gebogen of waarvan stukjes zijn afgebroken

– Cd-r/rw-discs die niet zijn gefinaliseerd

- S chrijf niet op het oppervlak van de discs en gebruik geen chemicaliën.

- Om een cd te reinigen, veegt u de disc af met een zachte doek, waarbij u van buiten naar binnen gaat.

- Condens kan de goede werking van de speler tijdelijk negatief beïnvloeden. Laat de speler in een warmere omgeving ongeveer een uur op temperatuur komen. Veeg vochtige discs met een zachte doek schoon.

- Bij gebruik van discs met een bedrukbaar labeloppervlak moet u de instructies en

waarschuwingen van de discs controleren. Afhankelijk van de disc kan laden of uitwerpen niet mogelijk zijn. Het gebruik van zulke discs kan dit toestel beschadigen.

- Plak geen in de handel verkrijgbare labels of andere materialen op de discs.

-De discs kunnen vervormen waardoor ze onaf speelbaar kunnen worden.

-De labels kunnen loslaten tijdens het afspelen en de disc blokkeren bij het uitwerpen en het toestel beschadigen.

USB-opslagapparaat

- Het maken van verbindingen via een USB-hub wordt niet ondersteund.

- Maak het USB-apparaat stevig vast voordat u gaat rijden. Zorg dat het USB-apparaat niet op de vloer valt omdat het dan onder het rem- of gaspedaal terecht kan komen.

- Afhan kelijk van het USB-apparaat kunnen de volgende problemen voorkomen.

-De bediening kan verschillend zijn. -Het opslagapparaat wordt niet herkend. -Bestanden worden niet correct afgespeeld.

-Het apparaat kan hoorbare interferentie veroorzaken wanneer u naar de radio luistert.

iPod

- Stel de iPod niet bloot aan hoge temperaturen.

- Maak de iPod stevig vast voordat u gaat rijden. Zorg dat de iPod niet op de vloer kan vallen omdat hij dan onder het rem- of gaspedaal terecht kan komen.

- De instellingen van de iPod, zoals de equalizer en weergave herhalen, worden automatisch gewijzigd wanneer de iPod wordt aangesloten op het toestel. Als de iPod wordt losgekoppeld, keren deze instellingen terug naar de oorspronkelijke instellingen.

- Tekst op de iPod die niet compatibel is met de specificaties van dit toestel, kan niet worden weergegeven.

Compatibiliteit met gecomprimeerde audio

- Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven.

- Een juiste werking van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden zijn gecodeerd.

- Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden met beeldgegevens of audiobestanden op een USB-apparaat met een uitgebreide mappenstructuur.

- Russische tekst kan alleen op dit toestel worden weergegeven als die met een van de volgende tekensets is gecodeerd:

- Unicode (UTF-8, UTF-16) - Andere tekensets dan Unicode die in een Windows-omgeving worden gebruikt en op Russisch zijn ingesteld bij de taalinstellingen

LET OP

- Pioneer garandeert geen compatibiliteit met alle USB-opslagapparaten en kan niet verantwoordelijk worden gesteld voor eventueel gegevensverlies op mediaspelers, smartphones of andere apparaten tijdens het gebruik van dit product.

- Laat discs en USB-opslagapparaten niet achter op plaatsen waar de temperatuur hoog kan oplopen.

WMA-bestanden

Bestandsextensie .wma
Bitsnelheid 48 kbps tot	320 kbps (CBR), 48 kbps tot 384 kbps (VBR)
Bemonsteringsfrequentie	32 kHz, 44,1 kHz, 48 kHz
Windows MediaTM Audio Professional, Lossless, Voice/DRM Stream/Stream met video	Niet compatibel

MP3-bestanden

Bestandsextensie .mp3
Bitsnelheid 8 kbps tot 3	20 kbps(CBR), VBR
Bemonsteringsfrequentie	8 kHz tot 48 kHz (32 kHz, 44,1 kHz, 48 kHz voor de beste kwaliteit)
Compatibele ID3-tag-versle	1.0, 1.1, 2.2, 2.3, 2.4(ID3-tag versie 2.x kriligt prioriteit boven versie 1.x.)
M3u-afspecellijst Niet compatibel
MP3i (MP3 interactive), mp3 PRO	Niet compatibel

WAV-bestanden

- WAV-bestandsindelingen kunnen niet worden gebruikt via MTP.

Bestandsextensie .wav
Kwantisatiebits 8 en 16	(LPCM), 4 (MS ADPCM)
Bemonsteringsfrequentie	16 kHz tot 48 kHz (LPCM), 22,05 kHz en 44,1 kHz (MS ADPCM)

Disc

- Ongeacht de tijdsduur tussen de songs op de originele opname wordt bij het afspelen van gecomprimeerde audiodiscs een korte pauze tussen de songs ingelast.

Hierarchie afspeelbare mappen	Tot acht niveaus (voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken)
Afspeelbare mappen Maximaal 99
Afspeelbare bestanden	Maximaal 999
Bestandsysteem ISO 96	50 Level 1 en 2, Romeo, Joliet
Afspelen van multisessie-discs	Compatibel
Gegevensoverdracht pakket schrijven	Niet compatibel

USB-apparaat

- Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden op een USB-opslagapparaat met een uitgebreide mappenstructuur.

Hierarchie afspeelbare mappen	Tot acht niveaus (voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken)
Afspeelbare mappen Maximaal 500
Afspeelbare bestanden	Maximaal 15 000
Afspelen van auteursrechtelijk beschermde bestanden	Niet compatibel
Gepartitioneerd USB-apparaat	Alleen de eerste partitie kan worden afgespeeld.

Compatibiliteit met iPod

Alleen de volgende iPod-modellen kunnen met dit toestel gebruikt worden. Ondersteunde versies van de iPod-software worden hieronder genoemd. Oudere versies worden wellicht niet ondersteund.

Gemaakt voor

-iPod touch (1e tot 6e generatie)

-iPod classic

-iPod met video

-iPod nano (1e tot 7e generatie)

-iPhone 6s

- iPhone 6s Plus

-iPhone 6

-iPhone 6 Plus

-iPhone 5s

-iPhone 5c

-iPhone 5

-iPhone 4s

-iPhone 4

-iPhone 3GS

-iPhone 3G

-iPhone

- Af hankelijk van de generatie en de versie van de iPod zijn sommige functies mogelijk niet beschikbaar.

- Gebruikers van een iPod met Lightning-aansluiting moeten de Lightning-naar-USB-kabel gebruiken (bij de iPod geleverd).

- Gebruikers van een iPod met Dock Connector moeten CD-IU51 gebruiken. Raadpleeg uw leverancier voor meer informatie.

- R aadpleeg de handleiding van de iPod voor meer informatie over ondersteunde bestandsindelingen.

Pioneer is niet verantwoordelijk voor verlies van gegevens op de iPod, ook niet tijdens het gebruik van dit toestel.

Volgorde van audiobestanden

De gebruiker kan met dit toestel geen mapnummers toewijzen of de afspeelvolgorde wijzigen. De volgord

de audiobestanden is afhankelijk van het aangesloten apparaat.

Merk op dat verborgen bestanden op een USB-apparaat niet kunnen worden weergegeven.

Voorbeeld van een boomstructuur
    note right of O1: Map Gecomprimeerd audlobestand

Level 1 Level 2 Level 3 Level 4

01 tot 05: Mapnummer

① tot 5Afspeelvolgorde

Lijst van Russische tekens

Apple en iTunes zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen.

WMA

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen. Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc.

iPod & iPhone

iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc., gedeponeerd in de VS en andere landen.

Lightning is een handelsmerk van Apple Inc.

"Gemaakt voor iPod" en "Gemaakt voor iPhone" wil zeggen dat een elektronische accessoire speciaal ontwikkeld is voor verbinding met respectievelijk een iPod of iPhone en door de maker gewaarborgd is als conform de Apple werkingsnormen. Apple is niet verantwoordelijk voor de werking van dit apparaat en voor het voldoen aan de veiligheidsnormen en wettelijke normen. Houd er rekening mee dat het gebruik van dit accessoire met iPod of iPhone invloed kan hebben op de draadloze prestatie.

Android & Google Play

Android, Google Play en het Google Play- logo zijn handelsmerken van Google Inc.

MIXTRAX

MIXTRAX is een handelsmerk van de PIONEER CORPORATION.

Spotify®

SPOTIFY en het Spotify-logo zijn gedeponeerde handelsmerken van Spotify AB. Compatibel mobiel digitaal apparaat en premium-abonnement vereist indien beschikbaar; zie https://www.spotify.com.

Technische gegevens

Algemeen

Spanningsbron: 14,4 V gelijkstroom (10,8 V tot 15,1 V toelaatbaar)

Aardingsysteem: negatief Maximaal stroomverbruik: 10,0 A

Afmetingen (B × H × D):

DIN

Chassis: 178 mm × 50 mm × 165 mm

Voorkant: 188 mm × 58 mm × 17 mm

D

Chassis: 178 mm × 50 mm × 165 mm

Maximaal uitgangsvermogen:

- 50 W × 4 kan./4 Ω (zonder subwoofer)

- 50 W × 2 kan./4 Ω + 70 W × 1 kan./2 Ω (met subwoofer)

Doorlopend uitgangsvermogen:

22 W × 4 (50 Hz tot 15 000 Hz, 5%

THD, 4-Ω-belasting, beide kanalen)

Belastingsimpedantie: 4 Ω (4 Ω tot 8 Ω toegestaan)

Preout maximaal uitgangsniveau: 2,0 V

Contouren loudness: +10 dB (100 Hz), +6.5 dB (10 kHz) (volume: -30 dB)

Equalizer (grafische equalizer met 5

banden):

Frequentie: 80 Hz/250 Hz/800 Hz/

2,5 kHz/8 kHz

Bereik equalizer: ±12 dB (in stappen van 2 dB)

Subwoofer (mono):

Frequentie: 50 Hz/63 Hz/80 Hz/

100 Hz/125 Hz/160 Hz/200 Hz

Bruikbare discs: Compact Discs

Signaal-ruisverhouding: 94 dB (1 kHz) (IEC-A-netwerk)

Aantal kanalen: 2 (stereo)

MP3-decoderingsformaat: MPEG-1 & 2 Audio Layer 3

WMA decodeerformaat: Ver. 7, 8, 9, 9.1, 9.2 (2 kanaals geluid)

WAV-signaalformaat: Lineaire PCM & MS ADPCM (niet-gecomprimeerd)

USB

USB-standaardspecificatie: USB 2.0 volledige snelheid

Maximaal stroomverbruik: 1,5 A

USB-protocol:

WAV-signaalformaat: Lineaire PCM & MS ADPCM (niet-gecomprimeerd)

FM-tuner

Frequentiebereik: 87,5 MHz tot 108,0 MHz Bruikbare gevoeligheid: 11 dBf (1,0 μV/75 Ω, mono, S/R: 30 dB)

Signaal-ruisverhouding: 72 dB (IEC-A-netwerk)

MW-tuner

Frequentiebereik: 531 kHz tot 1 602 kHz Bruikbare gevoeligheid: 25 μV (S/R: 20 dB) Signaal-ruisverhouding: 62 dB (IEC-A-netwerk)

LW-tuner

Frequentiebereik: 153 kHz tot 281 kHz Bruikbare gevoeligheid: 28 μV (S/R: 20 dB) Signaal-ruisverhouding: 62 dB (IEC-A-netwerk)

OPMERKING

Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Содержание
