РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DEHS2000UI PIONEER

Руководство пользователя

Table of Contents

Before You Start.... 3

Getting Started....4

Radio....5

Перед началом эксплуатации.... 2

Начало работы.... 3

Радио 5

Компакт-диск/USB/iPod/AUX....6

Режим приложения 8

Spotify ^® 8

Использование Pioneer ARC APP....9

Настройки 10

Настройки FUNCTION 10

Настройки AUDIO.... 11

Настройки SYSTEM 12

Настройки ILLUMINATION.... 13

Настройки MIXTRAX.... 13

Подключения/Установка 14

Дополнительная информация .... 16

О данном руководстве:

- В следующих инструкциях USB-накопитель и аудиопроигрыватель USB называются "USB-устройство".

- В данном руководстве устройства iPod и iPhone называются "iPod".

Перед началом эксплуатации

Благодарим Вас за покупку этого изделия компании PIONEER

Для обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед началом использования изделия. Особенно важно, чтобы Вы прочли и соблюдали инструкции, помеченные в данном руководстве заголовками ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Держите данное руководство под рукой для обращения к нему в будущем.

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные лица в странах Евросоюза, Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового устройства).

Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта.

Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и где производства.

ПРЕДУПРЕЖДЕНИЕ

- Не пытайтесь самостоятельно производить установку или ремонт изделия. Установка или ремонт изделия лицами, не обладающими специальными навыками и опытом работы с электронным оборудованием и автомобильными аксессуарами, могут создать опасность поражения электрическим током или иных инцидентов.

- Ни в коем случае не пытайтесь управлять устройством во время движения. Прежде чем использовать органы управления устройством, необходимо съехать с дороги и припарковать автомобиль в безопасном месте.

ВНИМАНИЕ

- Не допускайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может стать причиной его выхода из строл, перегрева и появления дыма. - Всегда сохраняйте уровень громкости достаточно низким, чтобы были слышны звуки извне. - Pioneer CarStereo-Pass предназначен для использования только в Германии. - Данное изделие оценено на соответствие требованиям стандарта IEC 60065, "Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности" в условиях умеренного и тропического климата.

ВНИМАНИЕ Данное изделие является лазерным изделием класса 1 согласно классификации по безопасности лазерных изделий, IEC 60825-1:2007.

ЛАЗЕРНЫЙ ПРОДУКТ КЛАСС 1

При возникновении проблем

При неполадках в работе этого изделия свяжитесь с торговым представителем компании производителя или с ближайшим сервисным пунктом PIONEER.

Начало работы

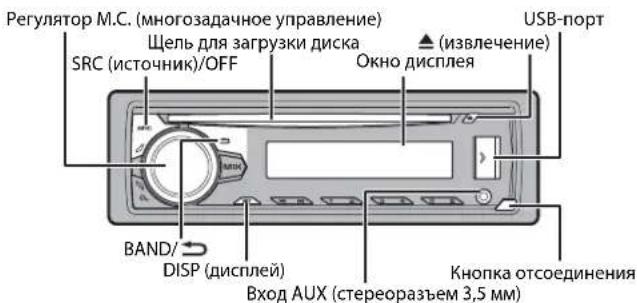

Основные операции

DEH-S2000UI

Регулятор М.С. (многозадачное управление) Щель для загрузки диска (извлечение) SRC (источник)/OFF Окно дисплея USB-порт BAND/ DISP (дисплей) Вход AUX (стереоразъем 3,5 мм) Кнопка отсоединения

Дополнительный пульт ДУ

Пульт ДУ CD-R320 приобретается отдельно.

Часто используемые операции

Назначение Операция
Включение питания* Нажмите SRC	/OFFдля включения питания.Нажмите и удерживайте SRC/OFFдля выключения питания.
Настройка громкости Поверните регулятор	M. C..
Выбор источника Несколько раз нажмите	SRC /OFF.
Изменение информации на дисплее	Несколько раз нажмите DISP.
Возврат к предыдущему экрану/списку	Нажмите BAND/ ⚠️.
Возврат к обычному дисплею из меню	Нажмите и удерживайте BAND/ ⚠️.

* Когда голубой/белый провод этого устройства подключен к терминалу релейного управления автоматической антенны, антенна на автомобиле выдвигается при включении источника сигнала этого устройства. Чтобы втянуть антенну, выключите источник сигнала.

Индикация на дисплее

Индикация Описание
Отображается при наличии нижнего уровня меню или папки.
	Отображается при нажатии кнопки
LOC	Отображается при настройке функции поиска локальных радиостанций (стр. 10).
TP	Отображается при получении программы с трафиком.
TA	Отображается при установке функции TA (уведомления о трафике) (стр. 11).
S.Rtrv	Отображается, если установлена функция преобразования звука (стр. 11).
XX	Отображается при настройке произвольного/перемешанного воспроизведения.
	Отображается при установке повтора воспроизведения.
	Отображается, если установлена функция управления iPod (стр. 7).

Снятие передней панели

Снимите переднюю панель во избежание кражи. Перед снятием панели отсоедините кабели и устройства, подключенные к передней панели, и отключите устройство.

Снятие Установка

• Оберегайте переднюю панель от сильных ударов.
• Не подвергайте переднюю панель воздействию прямых солнечных лучей и высоких температур.
  • Всегда храните снятую панель в защитном чехле или сумке.

Установочное меню

После установки устройства поверните ключ зажигания в положение ON; на дисплее отобразится [SET UP :YES].

1 Нажмите регулятор М.С..
Если в течение 30 секунд устройство не используется, установочное меню не будет выводиться. Если вы хотите выполнить настройку позже, поверните М.С., чтобы выбрать [NO], и нажмите для подтверждения.
2 Поверните М.С. для выбора параметров, затем нажмите для подтверждения. Для перехода к следующему пункту меню необходимо подтвердить выбор.

Элемент меню Описание

LANGUAGE Выбор языка для отображения текстовой информации с сжатого аудиофайла.
[ENG](Английский),[РУС](Русский),[TUR](Турецкий)
CLOCK SET Настройка часов.
FM STEP Выбор шага настройки в FM-диапазоне (100 кГц или 50 кГц).[100], [50]

3[QUIT :YES] отображается после выполнения всех настроек. Для возврата к первому элементу установочного меню поверните М.С. для выбора [QUIT :NO], затем нажмите для подтверждения.
4 Нажмите М.С. для подтверждения настроек.

ПРИМЕЧАНИЯ

• Вы можете отменить настройку параметра меню, нажав кнопку SRC/OFF.
• Настроить параметры меню можно в настройках SYSTEM (стр. 12) и настройках INITIAL (стр. 4).

Отмена демонстрационного дисплея (DEMO OFF)

1 Нажмите М.С. для отображения главного меню.
2 Поверните М.С. для выбора [SYSTEM], затем нажмите для подтверждения.
3 Поверните М.С. для выбора [DEMO OFF], затем нажмите для подтверждения.
4 Поверните М.С. для выбора [YES], затем нажмите для подтверждения.

Настройки INITIAL

1 Нажмите и удерживайте SRC/OFF, пока устройство не отключится.
2 Нажмите и удерживайте SRC/OFF для отображения главного меню.
3 Поверните М.С. для выбора [INITIAL], затем нажмите для подтверждения.
4 Поверните М.С. для выбора параметра, затем нажмите для подтверждения.

Элемент меню Описание

FM STEP Выбор шага настройки в FM-диапазоне (100 кГц или 50 кГц).[100], [50]

Элемент меню Описание
SP-P/O MODE Используется [REAR/SUB.W]	, когда полночастотный динамик подключен к проводам вывода заднего динамика, а сабвуфер подключен к выводу RCA.
[SUB.W/SUB.W] Используется, когда пассивный сабвуфер подключен непосредственно к проводам вывода заднего динамика, а сабвуфер подключен к выводу RCA.
[REAR/REAR] Используется, когда полночастотный динамик подключен к проводам вывода заднего динамика выводу RCA Если полночастотный динамик подключен к проводам вывода заднего динамика и вывод RCA не используется, выберите [REAR/SUB.W] или [REAR/REAR].
S/W UPDATE Выберите [SYSTEM INFO]	для просмотра последней системной информации для устройства.
[SYSTEM UPDATE] Выберите для обновления программного обеспечения устройства до последней версии и инициализации настроек устройства. Для просмотра дополнительной информации о последней версии программного обеспечения и обновлении посетите наш веб-сайт.
SYSTEM RESET Выберите [YES], [NO]	[YES] для инициализации настроек устройства.Устройство будет перезагружено автоматически.(Некоторые настройки будут сохранены даже после сброса параметров устройства.)

Радио

Радиочастоты данного устройства предназначены для использования в Западной Европе, Азии, Среднем Востоке, Африке и Океании. В других областях прием может быть неудовлетворительным. Функция RDS (система радиоданных) работает только в областях, где выполняется вещание сигналов RDS для FM-станций.

Прием предварительно установленных станций

1 Нажмите SRC/OFF для выбора [RADIO].
2 Нажмите BAND/→ для выбора полосы [FM1], [FM2], [FM3], [MW] или [LW].
3 Нажмите числовую кнопку (от 1/∧ до 6/⇐).

COBET

Кнопки ◀◀/▶▶️ можно также использовать для выбора предварительно установленной станции, если для параметра [SEEK] установлено значение [PCH] в настройках FUNCTION (стр. 11).

Запоминание лучших станций (BSM)

За каждой числовой кнопкой сохранена одна из шести радиостанций с наилучшим качеством приема (с 1/∧ по 6/↔).

1 После выбора полосы нажмите регулятор М.С. для отображения главного меню.
2 Поверните М.С. для выбора [FUNCTION], затем нажмите для подтверждения.
3 Поверните М.С. для выбора [BSM], затем нажмите для подтверждения.

Поиск станции вручную

1 После выбора полосы нажмите «««/»» для выбора станции. Нажмите и удерживайте «««/»», затем отпустите для поиска доступной станции. Поиск остановится, когда устройство выполнит прием станции. Для отмены поиска нажмите «««/»»

ПРИМЕЧАНИЕ

Для параметра [SEEK] необходимо установить значение [MAN] в настройках FUNCTION (стр. 11).

Сохранение станций вручную

1 Во время приема станции, которую требуется сохранить, нажмите и удерживайте одну из числовых кнопок (с 1/∧ по 6/↔), пока мигание не прекратится.

Использование функций PTY

Устройство выполняет поиск станции по информации PTY (тип программы).

1 Нажмите ⚫ во время FM-приема.
2 Поверните М.С. для выбора типа программы из [NEWS/INFO], [POPULAR], [CLASSICS] или [OTHERS].
3 Нажмите регулятор М.С.. Устройство начнет поиск станции. После нахождения станции отобразится название программной службы.

ПРИМЕЧАНИЯ

• Чтобы отменить поиск, нажмите М.С..
• Программы некоторых радиостанций могут отличаться от программ, указанных в передаваемом коде PTY.
• Если ни одна из станций не передает программы нужного типа, то на дисплее в течение примерно двух секунд будет показано [NOT FOUND], и затем тюнер перейдет в режим приема станции, с которой был начат поиск.

Компакт-диск/USB/iPod/AUX

Воспроизведение

Отключите от устройства наушники перед подключением к оборудованию.

Компакт-диск

1 Вставьте диск в щель загрузки диска маркированной стороной вверх.

Чтобы извлечь диск, остановите воспроизведение, затем нажмите ▲

Устройства USB (включая Android™)/iPod

1 Откройте крышку порта USB.
2 Подключите устройство USB/iPod с помощью соответствующего кабеля.

ПРИМЕЧАНИЕ

Для автоматического переключения на источник [USB], когда устройство USB/iPod подключено к главному устройству, установите для [USB AUTO] значение [ON] в настройках SYSTEM (стр. 12).

ВНИМАНИЕ

Используйте дополнительный кабель Pioneer USB (CD-U50E) для подключения устройства USB, поскольку любое устройство, подключенное непосредственно к главному устройству, будет выступать, что может представлять опасность.

Перед извлечением устройства остановите воспроизведение.

Подключения АОА

Для получения дополнительных сведений о подключении АОА см. стр. 9.

Подключение по МТР

Устройство с операционной системой Android 4.0 или более поздней можно подключить по протоколу МТР с помощью кабеля, прилагаемого к устройству. Однако в зависимости от подключенного устройства и количества файлов аудиофайлы/композиции могут быть недоступны для воспроизведения через МТР. Обратите внимание, что подключение по

протоколу МТР несовместимо с файловыми форматами WAV и не может использоваться с функцией MIXTRAX.

ПРИМЕЧАНИЕ

При использовании подключения MTP для параметра [ANDROID WIRED] необходимо установить значение [MEMORY] в настройках SYSTEM (стр. 12).

AUX

1 Вставьте мини-стереоразъем в входной разъем AUX.
2 Нажмите SRC/OFF для выбора [AUX] в качестве источника.

ПРИМЕЧАНИЕ

Если для параметра [AUX] установлено значение [OFF] в настройках SYSTEM, будет невозможно выбрать [AUX] в качестве источника (стр. 12).

Операции

Вы можете настроить различные параметры в настройках FUNCTION (стр. 10). Обратите внимание, что следующие операции не работают на устройстве AUX. Для работы с устройством AUX используйте устройство непосредственно.

*1 Только сжатые аудиофайлы
*2 Данная функция отключена, если в качестве источника выбрано USB и включена функция MIXTRAX.
*3 При использовании быстрой перемотки или обратной перемотки во время воспроизведения файла VBR время воспроизведения может быть неверным.

Назначение Операция
Выбор папки/альбома*1	Нажмите 1/∧ или 2/∨.
Выбор дорожки/композиции (раздела)	Нажмите ◀◀ ◀ или ▶▶.
Быстрая перемотка вперед и назад*3	Нажмите и удерживайте ◀◀ ◀ или ▶▶.
Поиск файла из списка	1 Нажмите 🔒 для отображения списка.2Поверните М. С. для выбора необходимого имени файла (папки) или категории, затем нажмите регулятор для подтверждения.3Поверните М. С. для выбора необходимого файла, затем нажмите для подтверждения.Начнется воспроизведение.
Просмотр списка файлов в выбранной папке/категории*1	Нажмите М.С. после выбора папки/категории.
Воспроизведение композиции в выбранной папке/категории*1	Нажмите и удерживайте М.С. после выбора папки/категории.
Поиск по алфавиту (только для iPod)	1 Нажмите ⚫для отображения списка.2Поверн ите регулятор М.С. для выбора необходимого списка категорий, затем нажмите ⚫для входа в режим поиска по алфавиту.(Если повернуть М.С. два раза, также осуществляется переход в режим поиска по алфавиту.)3Поверните М. С. для выбора буквы, затем нажмите, чтобы отобразить алфавитный список.Для отмены поиска по алфавиту нажмите BAND/ ⚫
Повтор воспроизведения Нажмите 6/.	⇔
Произвольное воспроизведение	Нажмите 5/XX.
Произвольное воспроизведение всех элементов (только для iPod)	Нажмите и удерживайте 5/XX
Пауза/Возобновление воспроизведения	Нажмите 4/PA USE
Функция преобразования звука*1*2	Нажмите 3/S.Rtrv.[1]: Предназначено для низких скоростей сжатия[2]: Предназначено для высоких скоростей сжатия
Возврат к корневой папке (только для компакт-дисков/USB)*1	Нажмите и удерживайте ⚫
Переключение между сжатым аудио и CD-DA (только для компакт-дисков)	Нажмите BAND/ ⚫
Смена дисков в устройстве USB(Устройства, поддерживающие только протокол устройств хранения USB)	Нажмите BAND/ ⚫

Полезные функции для iPod

Режим ссылочного воспроизведения

Вы можете осуществить доступ к композициям на основе текущего исполнителя, альбома или жанра.

1 Во время воспроизведения композиции нажмите и удерживайте 🔒 для перехода в режим ссылочного воспроизведения.
2 Поверните М.С. для выбора режима ([ARTIST], [ALBUM], [GENRE]), затем нажмите для подтверждения. Выбранная композиция/альбом будут воспроизведены после текущей композиции.

ПРИМЕЧАНИЕ

Выбранную композицию/альбом можно отменить при использовании функций, отличных от функций режима ссылочного воспроизведения (например, быстрая перемотка вперед и назад).

Управление iPod

Вы можете управлять устройством с помощью подключенного iPod. Следующие модели iPod несовместимы с данной функцией.

- iPod nano 1-го поколения, iPod с видео

1 Во время воспроизведения нажмите BAND/⊃, затем выберите режим управления.

[CONTROL iPod]: Функцией iPod устройства можно управлять с подключенного iPod.

[CONTROL AUDIO]: Функцией iPod устройства можно управлять с помощью кнопок на устройстве. В данном режиме подключенное устройство iPod нельзя включить или выключить.

ПРИМЕЧАНИЯ

• При переключении режима управления на [CONTROL iPod] выполняется приостановка воспроизведения композиции. Используйте подключенный iPod для возобновления воспроизведения.
• Следующие операции будут доступны для выполнения с устройства, даже если установлен режим управления [CONTROL iPod].
  – Пауза, быстрая перемотка назад/вперед, выбор композиции/раздела
  • Громкость можно настроить только на устройстве.

Информация о MIXTRAX (только для USB/iPod)

Функция MIXTRAX используется для вставки стереоэффектов между композициями, позволяя слушать музыку нон-стоп в сочетании с визуальными эффектами. Дополнительные сведения о настройках MIXTRAX см. стр. 13.

ПРИМЕЧАНИЯ

• Данная функция несовместима с устройством Android, подключенным с помощью MTP.
• Если в качестве источника выбрано USB и используется функция MIXTRAX, функция преобразования звука будет отключена.
• В зависимости от файла/композиции звуковые эффекты могут быть недоступны.
• Выключите функцию MIXTRAX, если визуальные эффекты отвлекают вас от вождения.

1 Нажмите MIX для включения/отключения MIXTRAX.

Режим приложения

Вы можете использовать данное приложение на устройстве iPhone с помощью данного устройства. В некоторых случаях вы можете управлять приложением с помощью устройства.

Для просмотра сведений о совместимых устройствах посетите наш веб-сайт.

Важно

Использование приложений сторонних разработчиков может включать в себя или требовать предоставления личных данных (создание профиля пользователя или другие способы), а для некоторых приложений - предоставления данных о местонахождении. Все ПРИЛОЖЕНИЯ СТОРОННИХ РАЗРАБОТЧИКОВ НАХОДЯТСЯ В СФЕРЕ ОТВЕТСТВЕННОСТИ ЭТИХ РАЗРАБОТЧИКОВ, ЧТО БЕЗ ОГРАНИЧЕИЙ ВКЛЮЧАЕТ В СЕЯЯ СВОР И БЕЗОПАСНОСТЬ ПОЛЬЗОВАТЕЛЬСКИХ ДАННЫХ И ОБРАЩЕНИЕ С ЧАСТНОЙ ИНФОРМАЦИЕЙ. ПРИ ИСПОЛЬЗОВАНИИ ПРИЛОЖЕНИЙ СТОРОННИХ РАЗРАБОТЧИКОВ ВЫ СОГЛАШАЕТЬ С УСЛОВИАМИИ ПРЕДОСТАВЛЕНИЯ СЕРВИСА И ПОЛИТИКОЙ КОНФИДЕНЦИАЛЬНОСТИ РАЗРАБОТЧИКОВ. ЕСЛИ ВЫ НЕ СОГЛАСНЫ С УСЛОВИАМИИ ИЛИ ПОЛИТИКОЙ РАЗРАБОТЧИКА ИЛИ НЕ ЖЕЛАЕТЕ ПРЕДОСТАВЛЯТЬ ДАННЫЕ О СВОЕМ МЕСТОНАХОЖДЕНИИ, КОГДА ЭТО ТРЕБУЕТСЯ, НЕ ИСПОЛЬЗУЙТЕ ТАКОЕ ПРИЛОЖЕНИЕ.

Для пользователей iPhone

Данная функция поддерживается iPhone и iPod touch с iOS 5.0 или более поздней версией.

ПРИМЕЧАНИЕ

КОМПАНИЯ PIONEER НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРИЛОЖЕНИЯ ИЛИ СОДЕРЖИМОЕ, ПРЕДОСТАВЛЕННОЕ СТОРОННИМИ РАЗРАБОТЧИКАМИ, ВКЛЮЧАЯ ИХ ДОСТОВЕРНОСТЬ И ПОЛНОТУ. ЗА СОДЕРЖИМОЕ И ФУНКЦИОНАЛЬНОСТЬ ТАКИХ ПРИЛОЖЕНИЙ НЕСУТ ОТВЕТСТВЕННОСТЬ РАЗРАБОТЧИКИ ПРИЛОЖЕНИЙ.

Использование приложения на устройстве

1 Подключите данное устройство к мобильному устройству. • iPhone через USB (стр. 6)
2 Нажмите SRC/OFF для выбора [APP].
ЗИспользуйте мобильное устройство для запуска приложения.

Основные операции

Вы можете настроить различные параметры в настройках FUNCTION (стр. 10).

Назначение Операция
Выбор дорожки Нажмите или .	|←← |→|
Быстрая перемотка назад и вперед	Нажмите и удерживайте |←← или |→|.
Пауза/Возобновление воспроизведения	Нажмите BAND/→.

Spotify®

(DEH-S2000UI поддерживает только Spotify, установленный на iPhone.) Spotify — это служба потоковой передачи музыки, не принадлежащая Pioneer. Дополнительную информацию см. на веб-сайте http://www.spotify.com. Приложение Spotify доступно для совместимых смартфонов; посетите https://sup.port.spotify.com/ для получения последней информации о совместимости. Для использования Spotify во время вождения сначала загрузите приложение Spotify на iPhone. Приложение можно загрузить из iTunes App Store. Выберите бесплатную учетную запись или платную учетную запись Premium в приложении или на Spotify.com. Учетная запись Premium предоставляет вам ряд дополнительных возможностей, например прослушивание в автономном режиме.

Важно

• Данный продукт имеет программное обеспечение Spotify, регулирующееся лицензиями сторонних поставщиков: www.spotify.com/connect/third-party-licenses.
- Для получения информации о странах и регионах, где поддерживается Spotify, см. https://www.spotify.com/us/select-your-country/.

Прослушивание Spotify

Перед использованием обновите микропрограммное обеспечение приложения Spotify.

1 Подключите данное устройство к мобильному устройству.

- iPhone через USB (стр. 6)

2 Нажмите SRC/OFF для выбора [SPOTIFY].
Запустите приложение Spotify на мобильном устройстве и начните воспроизведение.

Основные операции

Вы можете настроить различные параметры в настройках FUNCTION (стр. 10).

ПРИМЕЧАНИЕ

Доступные операции могут отличаться в зависимости от типа содержимого (дорожка/альбом/исполнитель/список воспроизведения/радио), которое вы хотите воспроизвести.

Назначение Операция
Пропуск дорожки Нажмите или .	|◀◀ ▶▶|
Поиск дорожки из списка	1 Нажмите ⚫ (список) для отображения списка.2Поверн ите регулятор М.С. для выбора необходимой категории, затем нажмите для подтверждения.3Поверн ите регулятор М.С. для выбора необходимого файла, затем нажмите для подтверждения.Начнется воспроизведение.
Пауза/Возобновление воспроизведения Нажмите 4/ PAUSE.
Переход вперед (только для радио)	Нажмите 1/ ∧.
Переход назад (только для радио)	Нажмите 2/ ∨.
Произвольное воспроизведение (только для дорожки/альбома/исполнителя/ списка воспроизведения)	Нажмите 5/XX
Повтор воспроизведения (только для дорожки/альбома/исполнителя/ списка воспроизведения)	Нажмите 6/↔.
Включение радиоканала на основе воспроизводимой композиции.	1 Нажмите и удерживайте ⚫ (список) для включения радио.2Н ажмите регулятор М.С..• Данная функция может быть недоступна в зависимости от выбранной композиции.

Назначение Операция
Сохранение информации о воспроизводимой композиции.Удаление информации о сохраненной композиции.	1Н ажмите и удерживайте 3/5.Rtrv.Отобразится [SAVE]/[UNSAVE].2Н ажмите регулятор M.C..

ПРИМЕЧАНИЕ

Некоторыми функциями Spotify невозможно управлять с устройства.

Использование Pioneer ARC APP

Вы можете управлять устройством с помощью приложения Pioneer ARC APP, установленного на устройстве iPhone/Android. В некоторых случаях вы можете управлять такими аспектами приложения, как выбор источника, пауза и др. с помощью данного устройства. Для получения информации о доступных в приложении операциях см. раздел справки.

ПРЕДУПРЕЖДЕНИЕ

Не используйте данное приложение во время вождения автомобиля. Прежде чем использовать элементы управления приложением сверните на обочину и припаркуйте транспортное средство.

Для пользователей iPhone

Данная функция поддерживается iPhone (iPhone 5 или более поздней версией) и iPod touch с iOS 8.0 или более поздней версией. Вы можете загрузить Pioneer ARC APP в iTunes App Store.

Для пользователей Android

Данная функция совместима с устройствами, на которых установлена OC Android 4.1 или более поздней версии и которые поддерживают AOA (Android Open Accessory) 2.0. Вы можете загрузить Pioneer ARC APP в Google Play™.

ПРИМЕЧАНИЕ

Некоторые устройства Android, подключенные с помощью АОА 2.0, могут функционировать неисправно или издавать посторонние звуки из-за особенностей их программного обеспечения, вне зависимости от версии ОС.

Подключение к Pioneer ARC APP

1 Подключите данное устройство к мобильному устройству.

- Устройство iPhone/Android через USB (стр. 6) Перейдите к шагу 6 при выборе подключения USB для iPhone.

2 Нажмите М.С. для отображения главного меню.
3 Поверните М.С. для выбора [SYSTEM], затем нажмите для подтверждения.
4 Поверните М.С. для выбора [ANDROID WIRED], затем нажмите для подтверждения.
5 Поверните регулятор М.С., чтобы выбрать [APP CONTROL] для устройства Android, подключенного по USB.
Если выбрано [ON] в пункте [P.APP AUTO ON] (стр. 12), приложение Pioneer ARC APP на устройстве Android запуститсяавтоматически и все действия будут завершены.
Если приложение Pioneer ARC APP не установлено на устройстве Android, на экране устройства Android отобразится напоминание об установке приложения. Выберите [OFF] в [P.APP AUTO ON], чтобы удалить сообщение (стр. 12).

ПРИМЕЧАНИЕ

6 Нажмите SRC/OFF для выбора любого источника.

7 Запустите Pioneer ARC APP на мобильном устройстве.

ПРИМЕЧАНИЕ

Вы также можете запустить данное приложение, нажав и удерживая регулятор М.С. для iPhone.

Прослушивание музыки на Android
1 Нажмите SRC/OFF для выбора [ANDROID].

Основные операции
Назначение Операция
Выбор дорожки Нажмите или .	|◀◀ ▶▶|
Быстрая перемотка назад и вперед	Нажмите и удерживайте |◀◀ или ▶▶|.
Пауза/Возобновление воспроизведения	Нажмите 4/PAUSE
Технология преобразования звука	Нажмите 3/S.Rtrv.[1]: Предназначено для низких скоростей сжатия[2]: Предназначено для высоких скоростей сжатия

Настройки

В главном меню можно настроить различные параметры.

1 Нажмите М.С. для отображения главного меню.

2 Поверните М.С. для выбора одной из следующих категорий, затем нажмите для подтверждения.

• Настройки FUNCTION (стр. 10)

• Настройки AUDIO (стр. 11)

• Настройки SYSTEM (стр. 12)

- Настройки ILLUMINATION (стр. 13)

- Настройки MIXTRAX (стр. 13)

- Настройки FUNCTION (стр. 10) - Настройки AUDIO (стр. 11) - Настройки SYSTEM (стр. 12) - Настройки ILLUMINATION (стр. 13) - Настройки MIXTRAX (стр. 13)

3 Поверните М.С. для выбора параметров, затем нажмите для подтверждения.

Настройки FUNCTION
Элементы меню отличаются в зависимости от источника.

Элемент меню Описание
FM SETTING [TALK], [STANDARD], [MUSIC] Настройка уровня качества сигнала в соответствии с условиями сигнала вещания полосы FM. (Доступно только при выборе полосы FM.)
BSM RADIO	Автоматическое сохранение шести радиостанций с наилучшим качеством приема под числовыми кнопками (с 1/ ∧ по 6/ ⇌).
REGIONAL RADIO[ON], [OFF]	Ограничение приема определенными региональными программами, если выбрано AF (поиск альтернативных частот). (Доступно только при выборе полосы FM.)
LOCAL RADIOFM: [OFF], [LV1], [LV2], [LV3], [LV4]MW/LW: [OFF], [LV1], [LV2]	Ограничение настройки станции в соответствии с мощностью сигнала.
TARADIO[ON], [OFF] Получение информации о текущем трафике,если доступно. (Доступно только при выбореполосы FM.)
AFRADIO[ON], [OFF] Перенастройка на другую частоту, на которойвещается эта же станция. (Доступно толькопри выборе полосы FM.)
NEWSRADIO[ON], [OFF] Прерывание выбранного источникапрограммами новостей. (Доступно только привыборе полосы FM.)
SEEKRADIO[MAN], [PCH]	Назначение кнопок ◄◄◄ или ►►| дляпоочередного поиска станций (настройкавручную) или выбор станций из спискапредустановленных каналов.
SAVESPOTIFY	Сохранение информации о воспроизводимойкомпозиции в музыкальном списке на Spotify.
UNSAVESPOTIFY	Удаление информации о композиции,сохраненной в [SAVE].
S.RTRVCDUSBiPodAPPANDROIDSPOTIFY[1]: (Предназначено для низкихскоростей сжатия),[2]: (Предназначено длявысоких скоростей сжатия),[OFF]	Улучшение качества сжатого аудио ивосстановление насыщенности звука.Недоступно в следующих случаях:• если в качестве источника выбрано USB ивключена функция MIXTRAX.• выполняется воспроизведение CD-DA/CD-TEXT.
AUDIO BOOKiPod[FASTER], [NORMAL], [SLOWER]	Изменение скорости воспроизведения.(Недоступно, если выбран параметр[CONTROL iPod] в режиме управления.)

Элемент меню Описание
PAUSE APP	Пауза или возобновление воспроизведения.
Настройки AUDIO
Элемент меню Описание
FADER*1	Настройка баланса переднего и заднего динамика.
BALANCE	Настройка баланса левого и правого динамика.
EQ SETTING[SUPER BASS], [POWERFUL],[NATURAL], [VOCAL], [CUSTOM1],[CUSTOM2], [FLAT]Выбор полосы и уровня эквалайзера для дальнейшей настройки.Полоса эквалайзера: [80HZ],[250HZ], [800HZ], [2.5KHZ],[8KHZ]Уровень эквалайзера: от[+6]до [-6]	Выберите или настройте кривую эквалайзера.[CUSTOM1] можно выбрать отдельно для каждого источника. Однако для любых комбинаций, указанных ниже, автоматически устанавливаются одинаковые настройки.• USB, iPod, ANDROID, SPOTIFY и APP (iPhone)[CUSTOM2] является общей настройкой, используемой для всех источников.
LOUDNESS[OFF], [LOW], [MID], [HI] Компенсация для четкого звучания при низком уровне громкости.
SUB.W*2[NOR], [REV], [OFF] Выбор фазы сабвуфера.
SUB.W CTRL*2*3Частота среза: [50HZ], [63HZ],[80HZ], [100HZ], [125HZ],[160HZ], [200HZ]Уровень выходного сигнала:от[-24] до [+6]Крутизна характеристики:[-12], [-24]	На выходе сабвуфера будут воспроизводиться только те частоты, которые ниже указанного диапазона частот.

Элемент меню Описание

BASS BOOSTot [0] do [+6] Выбор усиления нижних звуковых частот.
HPF SETTINGЧастота среза:[OFF], [50HZ],[63HZ], [80HZ], [100HZ], [125HZ],[160HZ], [200HZ]Крутизна характеристики:[-12], [-24]	На динамики будут выводиться только частоты выше, чем установленные фильтром высоких частот (HPF).
SLAот [+4] до [-4] Настройка уровня громкости для каждого источника кроме FM.Для любых комбинаций, указанных ниже, автоматически устанавливаются одинаковые настройки.U SB, iPod, ANDROID, SPOTIFY и APP (iPhone)

*1 Недоступно, если выбран параметр [SUB.W/SUB.W] в [SP-P/O MODE] в настройках INITIAL (стр. 5).

*2 Недоступно, если выбран параметр [REAR/REAR] в [SP-P/O MODE] в настройках INITIAL (стр. 5).

*3 Недоступно, если выбран параметр [OFF] в [SUB.W].

Настройки SYSTEM
Вы можете получить доступ к этим меню даже если устройство выключено.

Элемент меню Описание
LANGUAGE
[ENG](Английский), [РУС](Русский), [TUR](Турецкий)	Выбор языка для отображения текстовой информации с сжатого аудиофайла.
CLOCK SET
	Настройка часов (стр. 4).
12H/24H
[12H], [24H] Выбор формата времени.
AUTO PI
[ON], [OFF] Поиск другой станции с такой же программой даже во время вызова предварительной настройки.

Элемент меню Описание

AUX[ON], [OFF] Выберите [ON] при подключении к данному устройству вспомогательного устройства.
SPOTIFY[ON], [OFF] Установите значение [ON] при использовании функции Spotify.
PW SAVE*[ON], [OFF] Режим энергосбережения.При включении функции будет доступно только включение источника.
ANDROID WIRED[MEMORY], [APP CONTROL] Выбор необходимого способа подключения для устройства Android.
P.APP AUTO ON[ON], [OFF]	Выберите [ON], чтобы автоматически запустить приложение Pioneer ARC APP при подключении устройства Android к устройству с помощью AOA. (Недоступно, если выбран параметр [MEMORY] в [ANDROID WIRED].)
USB AUTO[ON], [OFF] Выберите [ON] для автоматического переключения на источник [USB], когда устройство USB/iPod подключено к устройству.Выберите [OFF], когда устройство USB/iPod подключается к устройству для зарядки.

* Режим [PW SAVE] отключается при отсоединении аккумуляторной батареи автомобиля; при подсоединении батареи его потребуется включить снова. При выключенном режиме [PW SAVE] возможно, что, в зависимости от метода подключения, устройство будет потреблять энергию аккумулятора, если зажигание автомобиля не имеет положения ACC (аксессуар).

Настройки ILLUMINATION

Элемент меню Описание
COLOUR
[KEY COLOUR], [DISP COLOUR], [BOTH COLOUR]	Выберите цвет для кнопок/дисплея устройства из 12 предварительно установленных цветов, [SCAN] или [CUSTOM]*.• [SCAN]: автоматическое циклическое переключение цветов.• [CUSTOM]*:1Н ажмите и удерживайте регулятор М.С., пока не отобразится дисплей настройки цветов.2Нас тройте основной цвет (R (красный)/G (зеленый)/В (синий)) и яркость (от [0] до [60]).Вы не можете выбрать уровень ниже 10 для всех трех цветов: R (красный), G (зеленый), В (синий) одновременно.Вы также можете настроить предварительно установленные цвета. Выберите один из предварительно установленных цветов, затем нажмите и удерживайте регулятор М.С., пока не отобразится окно настройки цвета.* Параметр CUSTOM доступен только для [KEY COLOUR] и [DISP COLOUR].
DIM SETTING
[SYNC ILLUMI], [SYNC CLOCK], [MANUAL]	Изменение яркости дисплея.
BRIGHTNESS
[KEY], [DISP] Выберите значение яркости кнопок/дисплея устройства от [1] до [10].Набор настроек зависит от того, включена ли функция [DIM SETTING].
ILLUMI FX
[ON], [OFF] Подсветка включается при установке/извлечении компакт-диска.Подсветка активируется при включении и отключении питания ACC независимо от данной настройки.

Настройки MIXTRAX

Элемент меню Описание
SHORT PLAYBCK
[1.0 MIN], [1.5 MIN], [2.0 MIN],[2.5 MIN], [3.0 MIN], [OFF]	Выбор продолжительности воспроизведения.
FLASH AREA
[KEY/DISPLAY], [KEY], [OFF] Выбор области для применения световых эффектов.При выборе параметра [OFF] цвет в настройках ILLUMINATION (стр. 13) будет использоваться в качестве цвета дисплея.
FLASH PATTERN
от [SOUND LEVEL 1] до [SOUND LEVEL 6]	Изменение светового эффекта в соответствии с уровнем звука и низких частот.Цветовая заставка меняется в зависимости от уровня громкости.
от [LOW PASS 1] до [LOW PASS 6] Цветовая заставка меняется в зависимости от низких частот.
[RANDOM1] Цветовая заставка меняется произвольно взависимости от уровня громкости и уровня низких частот.
[RANDOM2] Цветовая заставка меняется произвольно взависимости от уровня громкости.
[RANDOM3] Цветовая заставка меняется произвольно взависимости от уровня низких частот.
DISPLAY FX
[ON], [OFF] Включение/отключение эффектов MIXTRAX.
CUT IN FX
[ON], [OFF] Включение/отключение звуковых эффектов MIXTRAX при изменении дорожек вручную.

Подключения/Установка

Подключения

Важно

- При установке данного устройства в автомобиле, когда ключ зажигания не находится в положении ACC (аксессуар), отсутствие подключения красного кабеля к терминалу, который фиксирует положение ключа зажигания, может привести к разрядке аккумулнтора.

В положении АСС

Вне положения АСС

- Использование данного устройства в условиях, отличных от указанных, может привести к пожару или неисправности. - Автомобили с аккумуляторной батареей 12 В и отрицательным заземлением. - Если выход динамика используется -- каналами, используйте динамики мощностью более 50 Вт (максимальная входная мощность) и сопротивлением от 4 Ω до 8 Ω (значение сопротивления). Не используйте для данного устройства динамики с сопротивлением 1-3 Ω. - Когда выход заднего динамика используется сабвуфером с сопротивлением 2 Ω, используйте динамики более 70 Вт (максимальная входная мощность). * См. подключения для выбора соответствующего способа подключения.

• Во избежание короткого замыкания, перегрева или неисправности соблюдайте следующие указания. –Перед установкой отключите отрицательную клемму батареи.
  -Закрепите провода с помощью зажимов для кабелей или клейкой ленты. Оберните клейкую ленту вокруг проводов, которые касаются металлических частей, для защиты проводов.
  -Уберите все кабели подальше от движущихся частей, таких как рычаг переключения передач и направляющие сидений.
  -Уберите кабели подальше от мест с повышенной температурой, например печки.
  – Не подключайте желтый кабель к батаре и путем просовывания его через отверстие в двигательный отсек.
  – Заклейте неподключенные разъемы кабеля изолентой.
  -Не укорачивайте кабели. -Не нарушайте изоляцию кабеля питания данного устройства для питания других устройств. Емкость кабеля является ограниченной.
  -Используйте плавкий предохранитель соответствующего номинала.
  -Не замыкайте отрицательный кабель динамиков непосредственно на землю.
• Не связывайте вместе отрицательные кабели нескольких динамиков.
  • Когда устройство включено, сигналы управления отправляются по синему/белому кабелю. Подключите данный кабель к удаленному управлению системой внешнего усилителя или терминалу релейного управления

автоматической антенны автомобиля (макс. 300 мА, 12 В пост. тока). Если автомобиль оснащен антенной, встроенной в лобовое стекло, подключите ее к терминалу питания антенного усилителя.

• Никогда не подключайте синий/белый провод к терминалу питания внешнего усилителя. Также никогда не подключайте его к терминалу питания автоматической антенны. В противном случае это может привести к протеканию батареи или ее неисправности.
• Черный кабель заземлен. Кабели заземления для данного устройства и другое оборудование (особенно устройства высокого напряжения, например усилители) необходимо подключать отдельно. В противном случае случайное отключение может привести к пожару или неисправности.
• Графический символ на изделии означает постоянный ток.

Данное устройство

① Вход шнура питания
② Задний выход или выход сабвуфера
③ Передний выход
④ Вход для антенны
⑤ Предохранитель (10 А)
⑥ Вход для проводного пульта ДУ Сюда можно подключить проводной адаптер ДУ (приобретается отдельно).

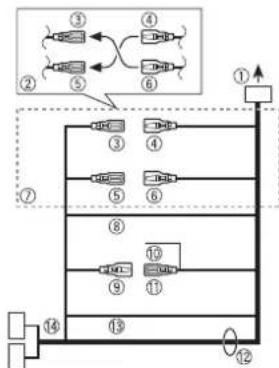

Шнур питания

① Во вход шнура питания

② В зависимости от типа автомобиля функции и могут отличаться. В этом случае подключите ④ к ⑤ и ⑥ к ③
③Желтый
Резервный (или опция)
④ Желтый

Выполняйте подключение к терминалу с постоянным напряжением 12 В.

⑤ Красный
Опция (или резервный)
⑥ Красный
Выполняйте подключение к терминалу, управляемому ключом зажигания (12 В пост. тока).
⑦ Выполняйте подключение проводов друг к другу одного цвета.
⑧ Черный ("масса")
⑨ Синий/белый

Положение контакта разъема ISO будет отличаться в зависимости от типа автомобиля. Подключите Ⓡ, если 5 контакт отвечает за

управление антенной. Если используется автомобиль другого типа, никогда не подключайте ⑨ и ⑪.

10 Синий/белый Выполняйте подключение к терминалу управления системой усилителя (макс. 300 мА, 12 В пост. тока).

⑪ Синий/белый Выполняйте подключение к терминалу релейного управления автоматической антенны (макс. 300 мА, 12 В пост. тока).

12 Провода динамика Белый: Передний левый ⊕ Белый/черный: Передний левый ⊖ Серый: Передний правый ⊕ Серый/черный: Передний правый ⊖ Зеленый: Задний левый или сабвуфер ⊕ Зеленый/черный: Задний левый ⊖ или сабвуфер ⊖ Фиолетовый: Задний правый или сабвуфер ⊕ Фиолетовый/черный: Задний правый ⊖ или сабвуфер ⊖

13 Оранжевый/белый Выполняйте подключение к сигналу подсветки автомобиля. 14 Разъем ISO В некоторый автомобилях разъем IS может быть разделен на два. В этом случае выполняйте подключение к обоим разъемам.

ПРИМЕЧАНИЯ

- Измените исходное меню данного устройства. См. [SP-P/O MODE] (стр. 5). Выход сабвуфера данного устройства является монофоническим. - При использовании сабвуфера сопротивлением 2 Ω подключайте сабуфер к фиолетовому и фиолетовому/черному проводам устройства. Не подключайте ничего к

зеленому или зеленому/черному проводам.

Усилитель (приобретается отдельно)

Выполните данные подключения при использовании дополнительного усилителя.

① Пульт ДУ системой Выполните подключение к синему/ белому кабелю.
② Усилитель (приобретается отдельно) ③ Выполните подключение с помощью RCA (приобретается отдельно)
④ К переднему выходу ⑤ Передний динамик
⑥ К заднему выходу или выходу сабвуфера
⑦Задний динамик или сабвуфер

Установка

Важно

• Перед установкой проверьте все подключения и системы.
• Не используйте неоригинальные запчасти, так как это может привести к неисправностям.
• Обратитесь к дилеру, если для установки требуются дополнительные отверстия или модификации в автомобиле.
• Не устанавливайте данное устройство в следующих случаях:
• если оно может нарушить работу автомобиля.

-если оно может причинить травму пассажиру в случае резкой остановки.
- Полупроводниковый лазер будет поврежден в случае перегрева. Выполняйте установку данного устройства вдали от мест с повышенной температурой, например печки.
- Оптимальная производительность достигается при установке устройства под углом менее 60°.
- Чтобы обеспечить необходимое распределение тепла при использовании устройства, при установке оставьте свободное место за задней панелью и скрутите кабели, чтобы они не блокировали вентиляционные отверстия.

Установка крепления DIN

1 Установите на приборную панель входящую в комплект установочную шахту.
2 Закрепите установочную шахту, отогнув с помощью отвертки металлические лапки (90°).

① Приборная панель
②Установочная шахта
- Убедитесь, что устройство установлено прочно. Непрочная установка может привести к возникновению пропусков при воспроизведении и других неисправностей.

Если входящая в комплект установочная шахта не используется

1 Определите положение, при котором совпадают отверстия в кронштейне с отверстиями сбоку устройства.

2 Затяните по бокам два винта.

① Саморез (5 мм × 9 мм, не прилагается к устройству)

② Крепежный кронштейн

③ Приборная панель или консоль

Извлечение устройства (установленного с помощью прилагаемой установочной шахты)

1 Снимите окантовку.

① Окантовка

② Лапка с зазубринами
- При снятии передней панели облегчается доступ к окантовке.
- При повторной установке окантовки поверните панель стороной с зазубренной лапкой вниз.
2 Вставьте прилагаемые ключи извлечения по обеим сторонам устройства до щелчка.
3 Потяните устройство из приборной панели.

Дополнительная информация

Устранение неисправностей

Дисплей автоматически возвращается в исходный режим.

→ В течение 30 секунд не было выполнено никаких операций. -Выполните операцию.

Диапазон повторного воспроизведения самопроизвольно изменяется.

В зависимости от выбранного диапазона повторного воспроизведения он может изменяться при выборе другой или дорожки, а также при перер вперед/назад.

- Выберите диапазон повторного воспроизведения еще раз.

Вложенная папка не воспроизводится.

→ Вложенные папки не воспроизводятся, если выбран диапазон [FLD] (повторное воспроизведение папки).

– Выберите другой диапазон повторного воспроизведения.

Имеются помехи звука.

→ Используется устройство, например, сотовый телефон, которое может вызывать шумовые помехи. – Уберите приборы, вызывающие помехи, от этого устройства.

Сообщения об ошибках

Общие

AMP ERROR

→ Устройство не работает или неправильно подсоединен динамик.

→ Сработала цепь защиты. – Проверьте, подключен ли динамик.

– Поверните ключ зажигания в положение OFF и верните в положение ON. Если сообщение не исчезает, свяжитесь с дилерским центром или авторизованным сервисным пунктом Pioneer.

NO XXXX (NO TITLE, например)

→ Нет встроенной текстовой информации.

– Переключите дисплей или воспроизведите другую дорожку/файл.

Проигрыватель компакт- дисков

→ Диск загрязнен. – Очистите диск.

→ Диск поцарапан. – Замените диск.

→ Электрическая или механическая неисправность.

-Установите ключ зажигания в положение OFF, а затем – в положение ON или переключитесь на другой источник сигнала, а затем обратно на проигрыватель компактдисков.

ERROR-15

→ Вставлен пустой диск. - Замените диск.

ERROR-23

→ Формат диска не поддерживается. – Замените диск.

FORMAT READ

→ Иногда происходит задержка между началом воспроизведения и появлением звука. – Звук появится после того как с дисплея исчезнет сообщение.

NO AUDIO

→ На диске отсутствуют файлы, которые можно воспроизвести. – Замените диск.

SKIPPED

→ Диск содержит файлы, защищенные технологией DRM. – Защищенные файлы пропускаются.

PROTECT

→ Все файлы на диске защищены технологией DRM. – Замените диск.

USB-устройство/iPod

FORMAT READ

→ Иногда происходит задержка между началом воспроизведения и появлением звука. – Звук появится после того как с дисплея исчезнет сообщение.

NO AUDIO

→ Композиции отсутствуют. - Перенесите аудиофайлы на запоминающее устройство USB и подключите его. → На подключенном устройстве USB включена защита. - Следуйте инструкциям устройств USB для снятия защиты.

SKIPPED

→ Подключенное устройство USB содержит файлы, защищенные технологией DRM. -Защищенные файлы пропускаются.

PROTECT

→ Все файлы на подключенном устройстве USB защищены по технологии DRM. - Замените устройство USB.

N/A USB

→ Подключенное устройство USB не поддерживается данным устройством. -Отключите устройство и замените его совместимым устройством USB.

HUB ERROR

→ Устройство USB, подключенное с помощью концентратора USB, не поддерживается данным устройством. - Подключите устройство USB непосредственно к данному устройств с помощью кабеля USB.

CHECK USB

→ Короткое замыкание на разъеме USB или кабеле USB. -Убедитесь, что разъем USB или кабель USB не защемлен и не поврежден. → Подключенное запоминающее устройство USB потребляет больше максимально допустимой силы тока. -Отсоедините запоминающее устройство USB и не используйте его. Установите ключ зажигания в положение OFF, затем – в положение ACC или ON. Подключайте только совместимые запоминающие устройства USB. → iPod работает, но не подзаряжается. -Убедитесь в отсутствии короткого з амыкания в кабеле iPod (например,

что кабель не зажат между металлическими предметами). После проверки кабеля установите ключ зажигания в положение OFF, а затем – в положение ON, либо отключите и заново подключите iPod.

ERROR-19

→ Сбой связи. - Выполните следующие операции, затем снова выберите USB в качестве источника. - Поверните ключ зажигания в положение OFF и верните в положение ON. - Отключите устройство USB. - Выполните переключение на другой источник. → Сбой iPod. - Отключите кабель от iPod. При отображении главного меню iPod переподключите iPod и выполните сброс настроек.

ERROR-23

→ Устройство USB отформатировано неверно. - Отформатируйте устройство USB в FAT12, FAT16 или FAT32.

ERROR-16 → Устаревшая версия прошивки iPod. - Обновите версию iPod. → Сбой iPod. - Отключите кабель от iPod. При отображении главного меню iPod переподключите iPod и выполните сброс настроек.

STOP

→ В текущем списке отсутствуют композиции. - Выберите список, содержащим музыкальные композиции.

NOT FOUND

→ Композиций не найдено.

- Приложение еще не запущено. - Используйте мобильное устройство для запуска приложения.

Spotify

CHECK APP

→ Сбой подключения к приложению Spotify. -Следуйте инструкциям на экране.

Рекомендации по обращению с изделием

Диски и проигрыватель

- Используйте только диски, имеющие один из следующих логотипов.

- Используйте 12-см диски. - Используйте только обычные круглые диски. - Следующие типы дисков нельзя использовать на данном устройстве: - Диски формата DualDisc - 8-см диски: попытки использовать такие диски с помощью адаптера могут привести к неисправности устройства. - Диски необычных форм - Диски других форматов, кроме CD - Поврежденные диски, в т.ч. с трещинами, с отколотыми краями или деформированные - Диски CD-R/RW, запись на которых не была завершена

• Не пишите и не используйте химические вещества на поверхности дисков.
  • Для очистки компакт-диска протрите диск мягкой тканью от центра к краю.
  • К онденсация может временно ухудшить работу проигрывателя. Оставьте его для адаптации к более высокой температуре примерно на час. Также удалите влагу с дисков с помощью мягкой ткани.
• При и спользовании дисков, на поверхность которых могут наноситься этикетки, изучите инструкции и предупреждения для этих дисков. Установка и извлечение некоторых дисков могут быть невозможны. Использование таких дисков может привести к повреждению оборудования.
• Не приклеивайте на диски этикетки и другие материалы.

Это может деформировать диски, в результате чего их воспроизведение будет невозможным.

Этикетки могут отклеиться во время воспроизведения и затруднить извлечение дисков, а также повредить оборудование.

Запоминающее устройство USB

• Подключение через USB-концентратор не поддерживается.
• Не подключайте другие устройства, кроме запоминающих устройств USB. Не допускайте падения устройства USB на пол, где оно может застрять под педалью газа или тормоза.
  • В зависимости от типа запоминающего устройства USB могут возникнуть следующие проблемы.
  -Управление функциями может отличаться.

-Запоминающее устройство может не распознаваться.
-Файлы могут не воспроизводиться корректно.
-Устройство может создавать шумовые помехи во время прослушивания радио.

iPod

• Не оставляйте iPod в местах с высокой температурой воздуха.
• При движении автомобиля надежно закрепите iPod. Не допускайте падения устройства iPod на пол, где оно может застрять под педалью газа или тормоза.
• Настройки iPod, такие как эквалайзер и повторное воспроизведение, изменяются автоматически при подключении iPod к устройству. После отключения iPod настройки будут возвращены к исходным.
  • Текст несовместимого формата,
  сохраненный на iPod, не будет отображаться устройством.

Поддержка сжатых аудиофайлов

• В качестве названия файла или папки могут отображаться только первые 32 символа (включая расширение).
- Это устройство может работать некорректно в зависимости от приложений, использованных для кодирования WMA.
- При начале воспроизведения аудиофайлов, содержащих изображения, и файлов с запоминающего устройства USB, содержащего разветвленные иерархии папок, может происходить небольшая задержка.
• Русский текст для отображения на данном устройстве должен быть

зашифрован в одном из следующих форматов:

-Unicode (UTF-8, UTF-16)
–Другой формат, отличный от Unicode, который используется в среде Windows и настроен на русский язык.

ВНИМАНИЕ

• Pioneer не гарантирует совместимость со всеми устройствами USB и не несет ответственности за любую потерю данных на медиапроигрывателях, смартфонах и других устройствах при использовании этого изделия.
• Не оставляйте диски или запоминающее устройство USB в местах с высокой температурой воздуха.

Файлы WMA

Расширение .wma
Скорость передачи данных	от 48 Кбит/с до 320 Кбит/с (CBR), от 48 Кбит/с до 384 Кбит/с (VBR)
Частота дискретизации	32 кГц, 44,1 кГц, 48 кГц
Windows MediaTM Audio Professional, Lossless, Voice/DRM Stream/Stream с поддержкой видео	Не поддерживается

Файлы МРЗ

Расширение .mp3
Скорость передачи данных	от 8 Кбит/с до 320 Кбит/с (СВЯ), VBR
Частота дискретизации	от 8 кГц до 48 кГц (32 кГц, 44,1 кГц, 48 кГц пиковая)
Совместимая версия тегов ID3	1.0, 1.1, 2.2, 2.3, 2.4 (Версия тегов ID3 2.x имеет приоритет перед версией 1.x.)

Список воспроизведения М3и	Не поддерживается
MP3i (интерактивный MP3), mp3 PRO	Не поддерживается

Файлы WAV

- Файлы формата WAV невозможно подключить через МТР.

Расширение .wav
Разрядность квантования	8 и 16 (LPCM), 4 (MSADPCM)
Частота дискретизации	от 16 кГц до 48 кГц (LPCM), 22,05 кГц и 44,1 кГц (MS ADPCM)

Диск

- Независимо от продолжительности паузы между композициями в изначальной записи, при воспроизведении дисков со сжатыми аудиофайлами между композициями будут короткие паузы.

Допустимаяиерархия папок	До восьми уровней(реальная иерархияпапок составляетменее двух уровней)
Количествовоспроизводимыхпапок	Не более 99
Количествовоспроизводимыхфайлов	Не более 999
Файловая система ISO	9660 уровень 1 и2, Romeo, Joliet
Воспроизведениенескольких сессий	Поддерживается
Пакетный форматзаписи	Не поддерживается

USB-устройство

- При начале воспроизведения аудиофайлов на запоминающем устройстве USB, содержащем

разветвленные иерархии папок, может возникать небольшая задержка.

Допустимаяиерархия папок	До восьми уровней(реальная иерархияпапок составляетменее двух уровней)
Количествовоспроизводимыхпапок	Не более 500
Количествовоспроизводимыхфайлов	Не более 15 000
Воспроизведениефайлов, защищенныхавторским правом	Не поддерживается
Устройство USB снесколькимиразделами	Длявоспроизведениядоступен толкикопевый раздел.

Поддержка iPod

Данное устройство поддерживает только перечисленные ниже модели iPod.
Совместимые версии ПО для iPod также
указаны ниже. Более старые версии могут не поддерживаться.
Сделано для
-iPod touch (c 1 по 6 поколение)
-iPod classic
-iPod с видео
-iPod nano (с 1 по 7 поколение)
-iPhone 6s
- iPhone 6s Plus
-iPhone 6
- iPhone 6 Plus
-iPhone 5s
-iPhone 5c
-iPhone 5
iPhone 45
iPhone 4
iPhone 4 iPhone 265
iPhone 3G
-IF phone 3d
-iPhone

• Доступные функции могут отличаться в зависимости от поколения и/или версии программного обеспечения iPod.
• Пользователям iPod с разъемом Lightning потребуется кабель Lightning - USB (входит в комплект поставки iPod).
• Пользователям iPod с интерфейсом Dock Connector потребуется кабель CD-IU51. Подробную информацию можно получить по месту покупки.
• О совместимости файлов/форматов см. в руководствах к iPod.
• Аудиокниги, подкасты: поддерживаются

⚠️ ВНИМАНИЕ

Компания Pioneer не несет ответственности за потерю данных на iPod, даже если эти данные будут потеряны во время использования данного устройства.

Последовательность воспроизведения аудиофайлов

Пользователь не может назначать номера папок и устанавливать последовательность воспроизведения с помощью данного устройства. Последовательность аудиофайлов зависит от подключенного устройства. Обратите внимание, что скрытые файлы на устройстве USB воспроизвести невозможно.

Пример иерархии
    R["Level 1: Номер папки до 05: Номер папки до 05: Последовательность воспроизведения"]

Таблица символов для русского языка

Авторское право и товарные знаки

iTunes

Apple и iTunes являются торговыми знаками компании Apple Inc., зарегистрированными в США и других странах.

WMA

Windows Media – это зарегистрированная торговая марка или торговая марка Microsoft Corporation в США и/или других странах. В данном изделии используются технологии, принадлежащие корпорации Microsoft, которые не разрешается использовать или распространять без лицензии от Microsoft Licensing, Inc.

iPod & iPhone

iPhone, iPod, iPod classic, iPod nano и iPod touch являются товарными знаками компании Apple Inc., зарегистрированными в США и других странах.

Lightning является торговым знаком компании Apple Inc.

"Made for iPod" и "Made for iPhone" означает, что электронный прибор был разработан с целью подключения определенно к iPod или iPhone соответственно, и имеется

сертифицикация разработчика о соответствии с техническими

характеристиками Apple. Apple не несет ответственности за работу данного устройства или его соответствие со стандартами по технике безопасности или регулятивными нормами.

Пожалуйста, обратите внимание, что использование данного прибора с iPod или iPhone может отрицательно сказываться на качестве беспроводной связи.

Android & Google Play

Android, Google Play и логотип Google Play являются товарными знаками Google Inc.

MIXTRAX

MIXTRAX является торговой маркой PIONEER CORPORATION.

Spotify®

SPOTIFY и логотип Spotify являются зарегистрированными торговыми марками Spotify АВ. Для получения списка совместимых мобильных устройств и сведений о премиум-подписке, если применимо, см. https://www.spotify.com.

Серийный номер

На этом рисунке показана информация о месяце и годе изготовления устройства.

12 цифр 2 цифры 10 цифр P1 P2

Дата изготовления оборудования

P1 - Год изготовления

Год 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010
Символ А В С Д Е F G Н І

Год 2011 2012	2013 2014 2015	2016 2017 2018	2019 2020
Символ K L M N O P Q R S T

P2 - Месяц изготовления

Месяц	1	2	3	4	5	6	7	8	9	10	11	12
Символ	A	B	C	D	E	F	G	H	I	J	K	L

Технические характеристики

Общие

Источник питания: 14,4 В пост. тока (допустимый диапазон от 10,8 В до 15,1 В)

Система заземления: Заземление отрицательного полюса

Максимальный потребляемый ток: 10,0 А

Размеры (Ш × В × Г): DIN

Шасси: 178 мм × 50 мм × 165 мм

Передняя панель: 188 мм × 58 мм × 17 мм

D

Шасси: 178 мм × 50 мм × 165 мм

Передняя панель: 170 мм × 46 мм × 17 мм

Macca: 1 кг

Аудио

Максимальная выходная мощность:

• 50 Вт × 4 канала / 4 Ω (без сабвуфера)

- 50 Вт × 2 канала/4 Ω + 70 Вт × 1 канал/2 Ω (для сабвуфера)

Номинальная выходная мощность:

22 Вт × 4 (от 50 Гц до 15 000 Гц, суммарное значение коэффициента нелинейных искажений 5%, нагрузка 4 Ω для обоих каналов)

Сопротивление нагрузки: 4 Ω (допустимо - от 4 Ω до 8 Ω

Сопротивление нагрузки: 2,0 В

Контур громкости: +10 дБ (100 Гц), +6,5 дБ (10 кГц) (громкость: -30 дБ)

Эквалайзер (5-полосный графический эквалайзер):

Частота: 80 Гц/250 Гц/800 Гц/2,5 кГц/8 кГц

Диапазон амплитудно-частотных характеристик: ±12 дБ (с шагом 2 дБ)

Сабвуфер (моно):

Частота: 50 Гц/63 Гц/80 Гц/100 Гц/125 Гц/160 Гц/200 Гц

Крутизна характеристики: -12 дБ/окт, -24 дБ/окт

Усиление: +6 дБ до -24 дБ

Фаза: Нормальная/Обратная

Проигрыватель компакт-

ДИСКОВ

Система: Аудиосистема с компакт- диском

Используемые диски: Компакт-диск

Отношение сигнал/шум: 94 дБ (1 кГц) (сеть IEC-A)

Число каналов: 2 (стерео)

Формат декодирования файлов MP3: MPEG-1 и 2 Audio Layer 3

Формат декодирования WMA: версия 7, 8, 9, 9.1, 9.2 (2-канальное аудио)

Формат сигнала WAV: Linear PCM и MS ADPCM (без компрессии)

USB

Стандартная спецификация USB: USB 2.0 полноскоростной

Максимальная сила тока: 1,5 А

Протокол USB:

Файловая система: FAT12, FAT16, FAT32

Формат декодирования файлов МРЗ: MPEG-1 и 2 Audio Layer 3

Формат декодирования WMA: версия 7, 8, 9, 9.1, 9.2 (2-канальное аудио)

Формат сигнала WAV: Linear PCM и MS ADPCM (без компрессии)

Тюнер FM

Диапазон частот: от 87,5 МГц до 108,0 МГц

Полезная чувствительность: 11 дБф (1,0 мкВ/75 Ω, моно, отношение сигнал/шум: 30 дБ)

Отношение сигнал/шум: 72 дБ (сеть IEC-A)

Тюнер MW

Диапазон частот: от 531 кГц до 1 602 кГц

Полезная чувствительность: 25 мкВ (отношение сигнал/шум: 20 дБ)

Отношение сигнал/шум: 62 дБ (сеть IEC-A)

Тюнер LW

Диапазон частот: от 153 кГц до 281 кГц

Полезная чувствительность: 28 мкВ (отношение сигнал/шум: 20 дБ)

Отношение сигнал/шум: 62 дБ (сеть IEC-A)

Примечание:

В соответствии со статьей 5 закона Российской Федерации «О защите прав потребителей» и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer Europe NV оговаривает следующий срок службы изделий, официально поставляемых на российский рынок.

Автомобильная электроника: 6 лет Прочие изделия (наушники, микрофоны и т.п.): 5 лет

ПРИМЕЧАНИЯ

- Характеристики и конструкция могут быть изменены без предварительного уведомления.

- Данное устройство произведено в Таиланде.

http://www.pioneer-car.eu

Visit www.pioneer-car.co.uk (or www.pioneer-car.eu) to register your product. Visitez www.pioneer-car.fr (ou www.pioneer-car.eu) pour enregistrer votre appareil. Si prega di visitare il sito www.pioneer-car.it (o www.pioneer-car.eu) per registrare il prodotto. Visite www.pioneer-car.es (o www.pioneer-car.eu) para registrar su producto. Zum Registrieren Ihres Produktes besuchen Sie bitte www.pioneer-car.de (oder www.pioneer-car.eu). Bezoek www.pioneer-car.nl (of www.pioneer-car.eu) om uw product te registreren. Посетите www.pioneer-rus.ru (или www.pioneer-car.eu) для регистрации приобретенного Вами изделия.

© PIONEER CORPORATION, 2017. Все права защищены.

PIONEER CORPORATION

28-8, Хонкомагомэ 2-чоме, Бункё-ку, Токио 113-0021, Япония

Импортер ООО "ПИОНЕР РУС"

105064, Россия, г. Москва, Нижний Сусальный переулок, дом 5, строение 19
