РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DEH-S100UBB PIONEER

Руководство пользователя

Table of Contents

Before You Start.... 3

Getting Started....4

Radio....6

CD/USB/AUX....7

Перед началом эксплуатации.... 2

Начало работы.... 3

Радио 6

Компакт-диск/USB/AUX 7

Использование Pioneer ARC APP....8

Настройки 9

Настройки FUNCTION 9

Настройки AUDIO....9

Настройки SYSTEM 10

Настройки ILLUMINATION.... 11

Подключения/Установка 11

Дополнительная информация 14

О данном руководстве:

- В следующих инструкциях USB-накопитель и аудиопроигрыватель USB называются "USB-устройство".

Перед началом эксплуатации

Благодарим Вас за покупку этого изделия компании PIONEER

Для обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед началом использования изделия. Особенно важно, чтобы Вы прочли и соблюдали инструкции, помеченные в данном руководстве заголовками ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Держите данное руководство под рукой для обращения к нему в будущем.

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные лица в странах Евросоюза, Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового устройства).

Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта.

Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства.

ПРЕДУПРЕЖДЕНИЕ

- Не пытайтесь самостоятельно производить установку или ремонт изделия. Установка или ремонт изделия лицами, не обладающими специальными навыками и опытом работы с электронным оборудованием и автомобильными аксессуарами, могут создать опасность поражения электрическим током или иных инцидентов.

- Ни в коем случае не пытайтесь управлять устройством во время движения. Прежде чем использовать органы управления устройством, необходимо съехать с дороги и припарковать автомобиль в безопасном месте.

ВНИМАНИЕ

• Не допускайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может стать причиной его выхода из строл, перегрева и появления дыма.
  •Всегда сохраняйте уровень громкости достаточно низким, чтобы были слышны звуки извне. •Pioneer CarStereo-Pass предназначен для использования только в Германии.
• Данное изделие оценено на соответствие требованиям стандарта IEC 60065, "Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности" в условиях умеренного и тропического климата.

ВНИМАНИЕ

Данное изделие является лазерным изделием класса 1 согласно классификации по Безопасности лазерных изделий, IEC 60825-1:2007.

ЛАЗЕРНЫЙ ПРОДУКТ КЛАСС 1

При возникновении проблем

При неполадках в работе этого изделия свяжитесь с торговым представителем компании производителя или с ближайшим сервисным пунктом PIONEER.

Начало работы

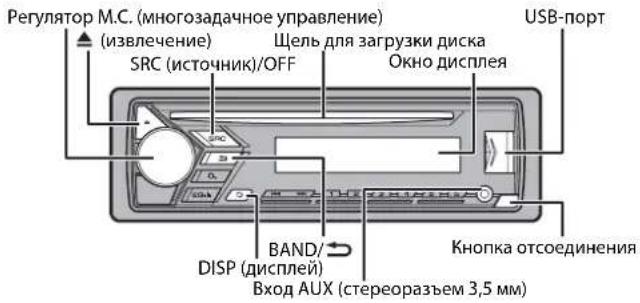

Основные операции

DEH-S100UB/S100UBG/S100UBA/S100UBB/S101UB/S101UBG/S010UB

Регулятор М.С. (многозадачное управление) (извлечение) SRC (источник)/OFF Щель для загрузки диска Окно дисплея USB-порт BAND/ DISP (дисплей) Вход AUX (стереоразъем 3,5 мм) Кнопка отсоединения

Пульт ДУ

ПРИМЕЧАНИЕ

Пульт ДУ входит в комплект поставки только устройства DEH-S101UB/S101UBG.

VOLUME +/- MUTE FUNCTION AUDIO SRC (источник) DISP (дисплей)

Часто используемые операции

Доступные кнопки могут отличаться в зависимости от устройства.

Назначение	Операция
	Главное устройство Пульт ДУ
Включение питания*	Нажмите SRC/OFF для включения питания.Нажмите и удерживайте SRC/OFF для выключения питания.	Нажмите SRC для включения питания.Нажмите и удерживайте SRC для выключения питания.
Настройка громкости Поверните регулятор М. С..		Нажмите VOLUME + или –.Нажмите MUTE, чтобы отключить звук. Нажмите MUTE еще раз или нажмите VOLUME + либо – для включения звука.
Выбор источника Несколько раз нажмите SRC/OFF.		Несколько раз нажмите SRC.
Изменение информации на дисплее	Несколько раз нажмите DISP.	Несколько раз нажмите DISP.
Возврат к предыдущему экрану/списку	Нажмите BAND/ ⚫ .	Нажмите ◀/▶ для выбора следующей/ предыдущей папки.
Возврат к обычному дисплею из меню	Нажмите и удерживайте BAND/ ⚫	–

* Когда голубой/белый провод этого устройства подключен к терминалу релейного управления автоматической антенны, антенна на автомобиле выдвигается при включении источника сигнала этого устройства. Чтобы втянуть антенну, выключите источник сигнала.

Индикация на дисплее

Индикация Описание
▸ Отображается при наличии нижнего уровня меню или папки.
ρ	Отображается при нажатии кнопки ρ
LOC	Отображается при настройке функции поиска локальныхрадиостанций (стр. 9).
TP	Отображается при получении программы с трафиком.
TA	Отображается при установке функции TA (уведомления о трафике)(стр. 9).
S.Rtrv	Отображается, если установлена функция преобразования звука(стр. 9).
XX	Отображается при настройке произвольного воспроизведения.

Индикация Описание
	Отображается при установке повтора воспроизведения.

Снятие передней панели

Снимите переднюю панель во избежание кражи. Перед снятием панели отсоедините кабели и устройства, подключенные к передней панели, и отключите устройство.

Снятие

• Оберегайте переднюю панель от сильных ударов.
• Не подвергайте переднюю панель воздействию прямых солнечных лучей и высоких температур.
  • Всегда храните снятую панель в защитном чехле или сумке.

Подготовка пульта ДУ

Перед использованием снимите изоляционную пленку.

Замена батарей

Вставьте батарею CR2025 (3 В), соблюдая полярность (+) и (-).

ПРЕДУПРЕЖДЕНИЕ

- Не допсайте проглатывания аккумулятора, Существует риск химического ожога. В данном изделии (а также в поставляемом с ним пульте дистанционного управления) используется аккумулятор таблеточного типа. При проглатывании аккумулятор таблеточного типа может тяжелые ожоги внутренних органов в течение всего лишь двух часов и привести к летальному исходу.

Храните новые и использованные аккумуляторы в недоступном для детей месте. Если отсек для аккумулятора не закрывается должным образом, не используйте изделие и храните его в недоступном для детей месте.

Если вы полагаете, что проглотили аккумулятор или он каким-либо иным образом оказался внутри вашего пищеварительного тракта, немедленно обратитесь за медицинской помощью.

- Не подвергайте батареи и пульт ДУ чрезмерному воздействию тепла, например прямых солнечных лучей и огня.

ВНИМАНИЕ

- В случае неправильной установки батарей существует опасность взрыва. При замене батареи используйте батареи одинакового типа.

- Не храните батареи вместе с металлическими инструментами или предметами.

- В случае протекания батареи извлеките ее и немедленно тщательно протрите пульт ДУ. Затем установите новую батарею.

- При утилизации использованных батарей соблюдайте правительственные постановления или правила государственных учреждений по защите окружающей среды, действующие в вашей стране/области.

Важно

- Не храните пульт ДУ под воздействием высоких температур или прямых солнечных лучей.

- Не допускайте падения пульта ДУ на пол, где он может застрять под педалью газа или тормоза.

Установочное меню

После установки устройства поверните ключ зажигания в положение ON; на дисплее отобразится [SET UP :YES].

1 Нажмите регулятор М.С..

Если в течение 30 секунд устройство не используется, установочное меню не будет выводиться. Если вы хотите выполнить настройку позже, поверните М.С., чтобы выбрать [NO], и нажмите для подтверждения.

2 Поверните М.С. для выбора параметров, затем нажмите для подтверждения. Для перехода к следующему пункту меню необходимо подтвердить выбор.

Элемент меню Описание

LANGUAGE Выбор языка для отображения текстовой информации с сжатого аудиофайла.
[ENG](Английский),[РУС](Русский),[TUR](Турецкий)

CLOCK SET Настройка часов.

FM STEP Выбор шага настройки в FM-диапазоне (100 кГц или 50 кГц). [100], [50]

3[QUIT :YES] отображается после выполнения всех настроек.

Для возврата к первому элементу установочного меню поверните М.С. для выбора [QUIT :NO], затем нажмите для подтверждения.

4 Нажмите М.С. для подтверждения настроек.

ПРИМЕЧАНИЯ

- Вы можете отменить настройку параметра меню, нажав кнопку SRC/OFF.

- Настроить параметры меню можно в настройках SYSTEM (стр. 10) и настройках INITIAL (стр. 5).

Отмена демонстрационного дисплея (DEMO OFF)

1 Нажмите М.С. для отображения главного меню.
2 Поверните М.С. для выбора [SYSTEM], затем нажмите для подтверждения.
3 Поверните М.С. для выбора [DEMO OFF], затем нажмите для подтверждения.
4 Поверните М.С. для выбора [YES], затем нажмите для подтверждения.

Настройки INITIAL

1 Нажмите и удерживайте SRC/OFF, пока устройство не отключится.
2 Нажмите и удерживайте SRC/OFF для отображения главного меню.
3 Поверните М.С. для выбора [INITIAL], затем нажмите для подтверждения.
4 Поверните М.С. для выбора параметра, затем нажмите для подтверждения.

ПРИМЕЧАНИЕ

Параметры могут отличаться в зависимости от устройства.

Элемент меню Описание
FM STEP Выбор шага настройки в FM-диапазоне (100 кГц или 50 кГц).[100], [50]
SP-P/O MODE Используется, когда полночастотный динамик подключен к проводам вывода заднего динамика, а сабвуфер подключен к выводу RCA.
[REAR/SUB.W] Используется, когда пассивный сабвуфер подключен непосредственно к проводам вывода заднего динамика, а сабвуфер подключен к выводу RCA.
[REAR/REAR] Используется, когда полночастотный динамик подключен к проводам вывода заднего динамика выводу RCA Если полночастотный динамик подключен к проводам вывода заднего динамика и вывод RCA не используется, выберите [REAR/SUB.W] или [REAR/REAR].
S/W UPDATE Выберите[SYSTEM INFO]	для просмотра последней системной информации для устройства.
[SYSTEM UPDATE]	Выберите для обновления программного обеспечения устройства до последней версии и инициализации настроек устройства. Для просмотра дополнительной информации о последней версии программного обеспечения и обновлении посетите наш веб-сайт.
SYSTEM RESET Выберите[YES], [NO]	[YES] для инициализации настроек устройства.Устройство будет перезагружено автоматически.(Некоторые настройки будут сохранены даже после сброса параметров устройства.)

Радио

Радиочастоты данного устройства предназначены для использования в Западной Европе, Азии, Среднем Востоке, Африке и Океании. В других областях прием может быть неудовлетворительным. Функция RDS (система радиоданных) работает только в областях, где выполняется вещание сигналов RDS для FM-станций.

Прием предварительно установленных станций

1 Нажмите SRC/OFF для выбора [RADIO].
2 Нажмите BAND/⊃ для выбора полосы [FM1], [FM2], [FM3], [MW] или [LW].

3 Нажмите числовую кнопку (от 1/∧ до 6/⇔).

COBET

Кнопки 🐎/→ ≡ можно также использовать для выбора предварительно установленной станции, если для параметра [SEEK] установлено значение [PCH] в настройках FUNCTION (стр. 9).

Запоминание лучших станций (BSM)

За каждой числовой кнопкой сохранена одна из шести радиостанций с наилучшим качеством приема (с 1/∧ по 6/↔).

1 После выбора полосы нажмите регулятор М.С. для отображения главного меню.
2 Поверните М.С. для выбора [FUNCTION], затем нажмите для подтверждения.
3 Поверните М.С. для выбора [BSM], затем нажмите для подтверждения.

Поиск станции вручную

1 После выбора полосы нажмите ◀◀/▶▶ для выбора станции. Нажмите и удерживайте ◀◀/▶▶, затем отпустите для поиска доступной станции. Поиск остановится, когда устройство выполнит прием станции. Для отмены поиска нажмите ◀◀/▶▶

ПРИМЕЧАНИЕ

Для параметра [SEEK] необходимо установить значение [MAN] в настройках FUNCTION (стр. 9).

Сохранение станций вручную

1 Во время приема станции, которую требуется сохранить, нажмите и удерживайте одну из числовых кнопок (с 1/∧ по 6/↔), пока мигание не прекратится.

Использование функций PTY

Устройство выполняет поиск станции по информации PTY (тип программы).

1 Нажмите ⚫ во время FM-приема.
2 Поверните М.С. для выбора типа программы из [NEWS/INFO], [POPULAR], [CLASSICS] или [OTHERS].
3 Нажмите регулятор М.С..

Устройство начнет поиск станции. После нахождения станции отобразится название программной службы.

ПРИМЕЧАНИЯ

• Чтобы отменить поиск, нажмите М.С..
• Программы некоторых радиостанций могут отличаться от программ, указанных в передаваемом коде PTY.
• Если ни одна из станций не передает программы нужного типа, то на дисплее в течение примерно двух секунд будет показано [NOT FOUND], и затем тюнер перейдет в режим приема станции, с которой был начат поиск.

Компакт-диск/USB/AUX

Воспроизведение

Отключите от устройства наушники перед подключением к оборудованию.

Компакт-диск

1 Вставьте диск в щель загрузки диска маркированной стороной вверх.

Чтобы извлечь диск, остановите воспроизведение, затем нажмите ▲

Устройства USB (включая Android™)

1 Откройте крышку порта USB.
2 Подключите устройство USB с помощью соответствующего кабеля.

ПРИМЕЧАНИЕ

Для автоматического переключения на источник [USB], когда устройство USB подключено к главному устройству, установите для [USB AUTO] значение [ON] в настройках SYSTEM (стр. 11).

ВНИМАНИЕ

Используйте дополнительный кабель Pioneer USB (CD-U50E) для подключения устройства USB, поскольку любое устройство, подключенное непосредственно к главному устройству, будет выступать, что может представлять опасность.

Перед извлечением устройства остановите воспроизведение.

Подключения АОА

Для получения дополнительных сведений о подключении АОА см. стр. 8.

Подключение по МТР

Устройство с операционной системой Android 4.0 или более поздней можно подключить по протоколу МТР с помощью кабеля, прилагаемого к устройству. Однако в зависимости от

подключенного устройства и количества файлов аудиофайлы/композиции могут быть недоступны для воспроизведения через МТР. Обратите внимание, что подключение МТР несовместимо с форматами файлов WAV и FLAC.

ПРИМЕЧАНИЕ

При использовании подключения МТР для параметра [ANDROID WIRED] необходимо установить значение [MEMORY] в настройках SYSTEM (стр. 10).

AUX

1 Вставьте мини-стереоразъем в входной разъем AUX.
2 Нажмите SRC/OFF для выбора [AUX] в качестве источника.

ПРИМЕЧАНИЕ

Если для параметра [AUX] установлено значение [OFF] в настройках SYSTEM, будет невозможно выбрать [AUX] в качестве источника (стр. 10).

Операции

Вы можете настроить различные параметры в настройках FUNCTION (стр. 9). Обратите внимание, что следующие операции не работают на устройстве AUX. Для работы с устройством AUX используйте устройство непосредственно.

*1 Только сжатые аудиофайлы
^* 2 При использовании быстрой перемотки или обратной перемотки во время воспроизведения файла VBR время воспроизведения может быть неверным.

Назначение Операция
Выберите папку*1	Нажмите 1/∧ или 2/∨.
Выбор дорожки/композиции (раздела)	Нажмите ◀◀◀ или ▶▶▶.
Быстрая перемотка вперед и назад*2	Нажмите и удерживайте ◀◀◀ или ▶▶▶.
Поиск файла из списка	1 Нажмите 🔒 для отображения списка.2Поверните М. С. для выбора необходимого имени файла (папки) или категории, затем нажмите регулятор для подтверждения.3Поверните М. С. для выбора необходимого файла, затем нажмите для подтверждения.Начнется воспроизведение.
Просмотр списка файлов в выбранной папке/категории*1	Нажмите М.С. после выбора папки/ категории.
Воспроизведение композиции в выбранной папке/категории*1	Нажмите и удерживайте М.С. после выбора папки/категории.
Повтор воспроизведения	Нажмите 6/↔ .
Произвольное воспроизведение	Нажмите 5/XX .
Пауза/Возобновление воспроизведения	Нажмите 4/PAUSE.
Технология преобразования звука*1	Нажмите 3/S.Rtrv.[1]: Предназначено для низких скоростей сжатия[2]: Предназначено для высоких скоростей сжатия
Возврат к корневой папке (только для компакт-дисков/USB)*1	Нажмите и удерживайте [IMAGE]
Переключение между сжатым аудио и CD-DA (только для компакт-дисков)	Нажмите BAND/ [IMAGE]
Смена дисков в устройстве USB(Устройства, поддерживающие только протокол устройств хранения USB)	Нажмите BAND/ [IMAGE]

Использование Pioneer ARC APP

Вы можете управлять устройством из приложения Pioneer ARC APP, установленного на устройстве Android. В некоторых случаях вы можете управлять такими аспектами приложения, как выбор источника, пауза и др. с помощью данного устройства.

Для получения информации о доступных в приложении операциях см. раздел справки.

ПРЕДУПРЕЖДЕНИЕ

Не используйте данное приложение во время вождения автомобиля. Прежде чем использовать элементы управления приложением сверните на обочину и припаркуйте транспортное средство.

Для пользователей Android

Данная функция совместима с устройствами, на которых установлена OC Android 4.1 или более поздней версии и которые поддерживают AOA (Android Open Accessory) 2.0.

Вы можете загрузить Pioneer ARC APP в Google Play™.

ПРИМЕЧАНИЕ

Некоторые устройства Android, подключенные с помощью АОА 2.0, могут функционировать неисправно или издавать посторонние звуки из-за особенностей их программного обеспечения, вне зависимости от версии ОС.

Подключение к Pioneer ARC APP

1 Подключите данное устройство к мобильному устройству. • Устройство Android через USB (стр. 7)
2 Нажмите М.С. для отображения главного меню.
3 Поверните М.С. для выбора [SYSTEM], затем нажмите для подтверждения.
4 Поверните М.С. для выбора [ANDROID WIRED], затем нажмите для подтверждения.
5 Поверните регулятор М.С., чтобы выбрать [APP CONTROL] для устройства Android, подключенного по USB.

Если выбрано [ON] в пункте [P.APP AUTO ON] (стр. 10), приложение Pioneer ARC APP на устройстве Android запустится автоматически и все действия будут завершены.

ПРИМЕЧАНИЕ

Если приложение Pioneer ARC APP не установлено на устройстве Android, на экране устройства Android отобразится напоминание об установке приложения. Выберите [OFF] в [PAPP AUTO ON], чтобы удалить сообщение (стр. 10).

6 Нажмите SRC/OFF для выбора любого источника.
7 Запустите Pioneer ARC APP на мобильном устройстве.

Прослушивание музыки на Android

1 Нажмите SRC/OFF для выбора [ANDROID].

Основные операции

Назначение Операция
Выбор дорожки Нажмите или .	|◀◀ ▶▶|
Быстрая перемотка назад и вперед	Нажмите и удерживайте |◀◀ или ▶▶|.
Пауза/Возобновление воспроизведения	Нажмите 4/PAUSE.
Технология преобразования звука	Нажмите 3/S.Rtrv.[1]: Предназначено для низких скоростей сжатия[2]: Предназначено для высоких скоростей сжатия

Настройки

В главном меню можно настроить различные параметры.

1 Нажмите М.С. для отображения главного меню.

2 Поверните М.С. для выбора одной из следующих категорий, затем нажмите для подтверждения.

• Настройки FUNCTION (стр. 9)

• Настройки AUDIO (стр. 9)

• Настройки SYSTEM (стр. 10)

• Настройки ILLUMINATION (стр. 11)

3 Поверните М.С. для выбора параметров, затем нажмите для подтверждения.

Настройки FUNCTION

Элементы меню отличаются в зависимости от источника.

Элемент меню Описание

FM SETTING [TALK], [STANDARD], [MUSIC] Настройка уровня качества сигнала в соответствии с условиями сигнала вещания полосы FM. (Доступно только при выборе полосы FM.)
BSM RADIO	Автоматическое сохранение шести радиостанций с наилучшим качеством приема под числовыми кнопками (с 1/∧ по 6/↔).
REGIONAL RADIO[ON], [OFF] Ограничение приема определенными региональными программами, если выбрано AF (поиск альтернативных частот). (Доступно только при выборе полосы FM.)
LOCAL RADIOFM: [OFF], [LV1], [LV2], [LV3], [LV4] MW/LW: [CFF], [LV1], [LV2]	Ограничение настройки станции в соответствии с мощностью сигнала.

Элемент меню Описание

TA [ON], [OFF] Получение информации о текущем трафике,если доступно. (Доступно только при выбореполосы FM.)
AF [ON], [OFF] Перенастройка на другую частоту, на которойвещается эта же станция. (Доступно толькопри выборе полосы FM.)
NEWS [ON], [OFF] Прерывание выбранного источника программами новостей. (Доступно только привыборе полосы FM.)
SEEK [MAN], [PCH]	Назначение кнопок ◀◀◀ или ▶▶▶▶ дляпоочередного поиска станций (настройкавручную) или выбор станций из спискапредустановленных каналов.
S.RTRV [1]: (Предназначено для низкихскоростей сжатия),[2]: (Предназначено длявысоких скоростей сжатия),[OFF]	Улучшение качества сжатого аудио ивосстановление насыщенности звука.Недоступно в следующих случаях:• вып одняется воспроизведение CD-DA/CD-TEXT.• Воспроизводится файл FLAC.

Настройки AUDIO

Элемент меню Описание
FADER*1
	Настройка баланса переднего и заднего динамика.
BALANCE
	Настройка баланса левого и правого динамика.

Элемент меню Описание
EQ SETTING

[SUPER BASS], [POWERFUL], [NATURAL], [VOCAL], [CUSTOM1], [CUSTOM2], [FLAT]	Выберите или настройте кривую эквалайзера.[CUSTOM1] можно выбрать отдельно длякаждого источника. Однако для любыхкомбинаций, указанных ниже, автоматическиустанавливаются одинаковые настройки.[CUSTOM2] является общей настройкой,используемой для всех источников.
Выбор полосы и уровняэквалайзера для дальнейшейнастройки.	Вы также можете переключать настройкиэквалайзера, непрерывно нажимая EQ III
Полоса эквалайзера: [80HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ]
Уровень эквалайзера: от [+6]до [-6]

LOUDNESS

[OFF], [LOW], [MID], [HI] Компенсация для четкого звучания при низ ком уровне громкости.

SUB.W*2

[NOR], [REV], [OFF] Выбор фазы сабвуфера.

SUB.W CTRL*2*3

Частота среза: [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]Уровень выходного сигнала:от [-24] до [+6]Крутизна характеристики:[-12], [-24]

На выходе сабвуфера будут воспроизводиться только те частоты, которые ниже указанного диапазона частот.

BASS BOOST

от [0] до [+6] Выбор усиления нижних звуковых частот.

HPF SETTING

Частота среза: [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]	На динамики будут выводиться только частоты выше, чем установленные фильтром высоких частот (HPF).
Крутизна характеристики: [-12], [-24]

SLA

от [+4] до [-4] Настройка уровня громкости для каждого источника кроме FM.

*1 Недоступно, если выбран параметр [SUB.W/SUB.W] в [SP-P/O MODE] в настройках INITIAL (стр. 6).

*2 Недоступно, если выбран параметр [REAR/REAR] в [SP-P/O MODE] в настройках INITIAL (стр. 6).
*3 Недоступно, если выбран параметр [OFF] в [SUB.W].

Настройки SYSTEM

Вы можете получить доступ к этим меню даже если устройство выключено.

Элемент меню Описание

LANGUAGE
[ENG](Английский), [РУС](Русский), [TUR](Турецкий)	Выбор языка для отображения текстовой информации с сжатого аудиофайла.
CLOCK SET
	Настройка часов (стр. 5).

12H/24H

[12H], [24H] Выбор формата времени.

AUTO PI

[ON], [OFF] Поиск другой станции с такой же программой

даже во время вызова предварительнойнастройки.

AUX

[ON], [OFF] Выберите [ON] при подключении к данному

у стройству вспомогательного устройства.

MUTE MODE (Не доступно для DEH-S100UBA)

[MUTE], [20dB ATT], [10dB ATT] Автоматическое отключение или приглушение звука при получении сигнала с оборудования с функцией отключения звука.

PW SAVE®

[ON], [OFF] Режим энергосбережения.

При включении функции будет доступно только включение источника.

ANDROID WIRED

[MEMORY], [APP CONTROL] Выбор необходимого способа подключения для устройства Android.

P.APP AUTO ON

[ON], [OFF]

Выберите [ON], чтобы автоматически запустить приложение Pioneer ARC APP при подключении устройства Android к устройству с помощью AOA. (Недоступно, если выбран параметр [MEMORY] в [ANDROID WIRED].)

Элемент меню Описание

USB AUTO

[ON], [OFF] Выберите [ON] для автоматического

переключения на источник [USB], когда устройство USB подключено к основному устройству. Выберите [OFF], когда устройство USB подключается к основному устройству для зарядки.

* Режим [PW SAVE] отключается при отсоединении аккумуляторной батареи автомобиля; при подсоединении батареи его потребуется включить снова. При выключенном режиме [PW SAVE] возможно, что, в зависимости от метода подключения, устройство будет потреблять энергию аккумулятора, если зажигание автомобиля не имеет положения ACC (аксессуар).

Настройки ILLUMINATION

Элемент меню Описание

DIM SETTING

[SYNC CLOCK], [MANUAL] Изменение яркости дисплея.

BRIGHTNESS

от [1] до [10] Изменение яркости дисплея.

Набор настроек зависит от того, включена ли функция [DIM SETTING].

Подключения/Установка

Подключения

Важно

- При установке данного устройства в автомобиле, когда ключ зажигания не находится в положении АСС (аксессуар), отсутствие подключения красного кабеля к терминалу, который фиксирует положение ключа зажигания, может привести к разрядке аккумулятора.

В положении ACC

Вне положения АСС

- Использование данного устройства в условиях, отличных от указанных, может привести к пожару или неисправности. - Автомобили с аккумуляторной батареей 12 В и отрицательным заземлением. - Если выход динамика используется 4 каналами, используйте динамики мощностью более 50 Вт (максимальная входная мощность) и сопротивлением от 4 Ω до 8 Ω (значение сопротивления). Не используйте для данного устройства динамики с сопротивлением 1-3 Ω. - Когда выход заднего динамика используется сабвуфером с сопротивлением 2 Ω, используйте динамики более 70 Вт (максимальная входная мощность). * См. подключения для выбора с соответствующего способа подключения.

- Во избежание короткого замыкания, перегрева или неисправности

соблюдайте следующие указания.

– Перед установкой отключите отрицательную клемму батареи.

– Закрепите провода с помощью зажимов для кабелей или клейкой ленты. Оберните клейкую ленту вокруг проводов, которые касаются металлических частей, для защиты проводов.

– Уберите все кабели подальше от д вижущихся частей, таких как рычаг переключения передач и направляющие сидений.

– Уберите кабели подальше от мест с п овышенной температурой, например печки.

– Не подключайте желтый кабель к батаре и путем просовывания его через отверстие в двигательный отсек.

– Заклейте неподключенные разъемы кабеля изолентой.

– Не укорачивайте кабели. – Не нарушайте изоляцию кабеля питания данного устройства для питания других устройств. Емкость кабеля является ограниченной.

– Используйте плавкий п редохранитель соответствующего номинала.

– Не замыкайте отрицательный кабель д инамиков непосредственно на землю.

– Не связывайте вместе отрицательные кабел и нескольких динамиков.

- Ко года устройство включено, сигналы управления отправляются по синему/белому кабелю. Подключите данный кабель к удаленному управлению системой внешнего усилителя или терминалу релейного управления

автоматической антенны автомобиля (макс. 300 мА, 12 В пост. тока). Если автомобиль оснащен антенной, встроенной в лобовое стекло, подключите ее к терминалу питания антенного усилителя.

• Никогда не подключайте синий/белый провод к терминалу питания внешнего усилителя. Также никогда не подключайте его к терминалу питания автоматической антенны. В противном случае это может привести к протеканию батареи или ее неисправности.
• Че рный кабель заземлен. Кабели заземления для данного устройства и другое оборудование (особенно устройства высокого напряжения, например усилители) необходимо подключать отдельно. В противном случае случайное отключение может привести к пожару или неисправности.
• Графический символ на изделии означает постоянный ток.

Данное устройство

① Вход шнура питания
② Задний выход или выход сабвуфера
③ Вход для антенны
④ Предохранитель (10 А)
⑤ Вход для удаленного подключения (недоступно для DEH-S100UBA) Сюда можно подключить проводной адаптер ДУ (приобретается отдельно).

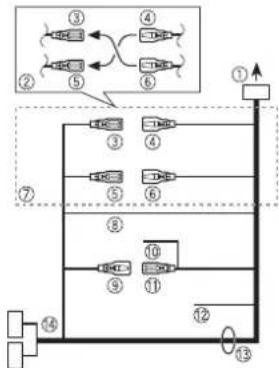

Шнур питания

① Во вход шнура питания
② В зависимости от типа автомобиля функции ⓝ могут отличаться. В этом случае подключите ④ к ⑤ и ⑥ к ③
③ Желтый Резервный (или опция)
④ Желтый Выполняйте подключение к терминалу с постоянным напряжением 12 В.
⑤ Красный Опция (или резервный)
⑥ Красный Выполняйте подключение к терминалу, управляемому ключом зажигания (12 В пост. тока).
⑦ Выполняйте подключение проводов друг к другу одного цвета.
⑧ Черный ("масса") ⑨ Синий/белый Положение контакта разъема ISO будет отличаться в зависимости от типа автомобиля. Подключите ⑩, если 5 контакт отвечает за

управление антенной. Если используется автомобиль другого типа, никогда не подключайте ⑨ и ⑪.

10 Синий/белый Выполняйте подключение к терминалу управления системой усилителя (макс. 300 мА, 12 В пост. тока).
⑪ Синий/белый Выполняйте подключение к терминалу релейного управления автоматической антенны (макс. 300 мА, 12 В пост. тока).
⑫ Желтый/черный (недоступно для DEH-S100UBA) При использовании оборудования с функцией отключения звука подключите данный провод к проводу отключения звука оборудования. В противном случае не подключайте провод отключения звука.
13 Провода динамика Белый: Передний левый ⊕ Белый/черный: Передний левый ⊖ Серый: Передний правый ⊕ Серый/черный: Передний правый ⊖ Зеленый: Задний левый или сабвуфер ⊕ Зеленый/черный: Задний левый ⊖ или сабвуфер ⊖ Фиолетовый: Задний правый или сабвуфер ⊕ Фиолетовый/черный: Задний правый ⊖ или сабвуфер ⊖
③ Разъем ISO В некоторых автомобилях разъем ISO может быть разделен на два. В этом случае выполняйте подключение к обоим разъемам.

ПРИМЕЧАНИЯ

- Измените исходное меню данного устройства. См. [SP-P/O MODE] (стр. 6).

Выход сабвуфера данного устройства является монофоническим.

- При использовании сабвуфера сопротивлением 2 Ω подключайте сабвуфер к фиолетовому и фиолетовому/черному проводам устройства. Не подключайте ничего к зеленому или зеленому/черному проводам.

Усилитель (приобретается отдельно)

Выполните данные подключения при использовании дополнительного усилителя.

①Пульт ДУ системой Выполните подключение к синему/ белому кабелю.
②Усилитель (приобретается отдельно)
③Выполните подключение с помощью RCA (приобретается отдельно)
④К заднему выходу или выходу сабвуфера
⑤Задний динамик или сабвуфер

Установка

Важно

• Перед установкой проверьте все подключения и системы.
- Не используйте неоригинальные запчасти, так как это может привести к неисправностям.
- Обратитесь к дилеру, если для установки требуются дополнительные отверстия или модификации в автомобиле.
- Не устанавливайте данное устройство в следующих случаях:

-если оно может нарушить работу автомобиля.

-если оно может причинить травму пассажиру в случае резкой остановки.

- Полупроводниковый лазер будет поврежден в случае перегрева. Выполняйте установку данного устройства вдали от мест с повышенной температурой, например печки.

- Оптимальная производительность достигается при установке устройства под углом менее 60°.

- Чтобы обеспечить необходимое распределение тепла при использовании устройства, при установке оставьте свободное место за задней панелью и скрутите кабели, чтобы они не блокировали вентиляционные отверстия.

Оставьте достаточно места

Установка крепления DIN

1 Установите на приборную панель входящую в комплект установочную шахту.
2 Закрепите установочную шахту, отогнув с помощью отвертки металлические лапки (90°).

① Приборная панель

② Установочная шахта

- Уб едитесь, что устройство установлено прочно. Непрочная установка может привести к возникновению пропусков при воспроизведении и других неисправностей.

Если входящая в комплект установочная шахта не используется

1 Определите положение, при котором совпадают отверстия в кронштейне с отверстиями сбоку устройства.

2 Затяните по бокам два винта.

① Саморез (5 мм × 9 мм, не прилагается к устройству)
② Крепежный кронштейн
③ Приборная панель или консоль

Извлечение устройства (установленного с помощью прилагаемой установочной шахты)

1 Снимите окантовку.

① Окантовка
② Лапка с зазубринами
• При снятии передней панели облегчается доступ к окантовке.
- При повторной установке окантовки поверните панель стороной с зазубренной лапкой вниз.

2 Вставьте прилагаемые ключи извлечения по обеим сторонам устройства до щелчка.

3 Потяните устройство из приборной панели.

Дополнительная информация

Устранение неисправностей

Дисплей автоматически возвращается в исходный режим.

→ В течение 30 секунд не было выполнено никаких операций. -Выполните операцию.

Диапазон повторного воспроизведения самопроизвольно изменяется.

В зависимости от выбранного диапазона повторного воспроизведения он может изменяться при выборе другой папки или дорожки, а также при перемотке вперед/назад. – Выберите диапазон повторного воспроизведения еще раз.

Вложенная папка не воспроизводится.

Вложенные папки не воспроизводятся, если выбран диапазон [FLD] (повторное воспроизведение папки). – Выберите другой диапазон повторного воспроизведения

Имеются помехи звука.

Используется устройство, например, сотовый телефон, которое может вызывать шумовые помехи. – Уберите приборы, вызывающие помехи, от этого устройства.

Сообщения об ошибках

Общие

→ Устройство не работает или неправильно подсоединен динамик. → Сработала цепь защиты. - Проверьте, подключен ли динамик. - Поверните ключ зажигания в п оложение OFF и верните в положение ON. Если сообщение не исчезает, свяжитесь с дилерским центром или авторизованным сервисным пунктом Pioneer.

NO XXXX (NO TITLE, например)

→ Нет встроенной текстовой информации. – Переключите дисплей или в оспроизведите другую дорожку/файл.

Проигрыватель компакт- дисков

→ Диск загрязнен. - Очистите диск. → Диск поцарапан. - Замените диск.

→ Электрическая или механическая неисправность. - Установите ключ зажигания в положение OFF, а затем – в положение ON или переключитесь на другой источник сигнала, а затем обратно на проигрыватель компактдисков.

ERROR-15

→ Вставлен пустой диск. - Замените диск.

ERROR-23

→ Формат диска не поддерживается. - Замените диск.

FORMAT READ

→ Иногда происходит задержка между началом воспроизведения и появлением звука. – Звук появится после того как с дисплея исчезнет сообщение.

NO AUDIO

→ На диске отсутствуют файлы, которые можно воспроизвести. - Замените диск.

SKIPPED

→ Диск содержит файлы, защищенные технологией DRM. - Защищенные файлы пропускаются.

PROTECT

→ Все файлы на диске защищены технологией DRM. - Замените диск.

USB-устройство

FORMAT READ

→ Иногда происходит задержка между началом воспроизведения и появлением звука. – Звук появится после того как с дисплея исчезнет сообщение.

NO AUDIO

→ Композиции отсутствуют. – Перенесите аудиофайлы на запоминающее устройство USB и подключите его. → На подключенном устройстве USB включена защита. – Следуйте инструкциям устройства USB для снятия защиты.

SKIPPED

→ Подключенное устройство USB содержит файлы, защищенные технологией DRM. – Защищенные файлы пропускаются.

PROTECT

→ Все файлы на подключенном устройстве USB защищены по технологии DRM. – Замените устройство USB.

N/A USB

→ Подключенное устройство USB не поддерживается данным устройством. – Отключите устройство и замените его совместимым устройством USB.

HUB ERROR

→ Устройство USB, подключенное с помощью концентратора USB, не поддерживается данным устройством. – Подключите устройство USB непосредственно к данному устройств с помощью кабеля U

CHECK USB

→ Короткое замыкание на разъеме USB или кабеле USB. – Убедитесь, что разъем USB или кабель USB не защемлен и не поврежден. → Подключенное запоминающее устройство USB потребляет больше максимально допустимой силы тока. – Отсоедините запоминающее устройство USB не и используйте его. Установите ключ зажигания в положение OFF, затем – в положение ACC или ON. Подключайте только совместимые запоминающие устройства USB.

ERROR-19

→ Сбой связи.

– Выполните следующие операции, затем снова выберите USB в качестве источника.

- Поверните ключ зажигания в положение OFF и верните в положение ON.

- Отключите устройство USB.

- Выполните переключение на другой источник.

ERROR-23

→ Устройство USB отформатировано неверно. – Отформатируйте устройство USB в FAT12, FAT16 или FAT32.

STOP

→ В текущем списке отсутствуют композиции. – Выберите список, содержащий музыкальные композиции.

Рекомендации по обращению с изделием

Диски и проигрыватель

- Используйте только диски, имеющие один из следующих логотипов.

• Используйте 12-см диски.
• Используйте только обычные круглые диски.
• Следующие типы дисков нельзя использовать на данном устройстве: –Диски формата DualDisc
  -8-см диски: попытки использовать такие диски с помощью адаптера могут привести к неисправности устройства.
  – Диски необычных форм – Диски других форматов, кроме CD

-Поврежденные диски, в т.ч. с трещинами, с отколотыми краями или деформированные - Диски CD-R/RW, запись на которых не была завершена

- Не пишите и не используйте химические вещества на поверхности дисков.

- Для очистки компакт-диска протрите диск мягкой тканью от центра к краю.

- Конденсация может временно ухудшить работу проигрывателя. Оставьте его для адаптации к более высокой температуре примерно на час. Также удалите влагу с дисков с помощью мягкой ткани.

- При использовании дисков, на поверхность которых могут наноситься этикетки, изучите инструкции и предупреждения для этих дисков. Установка и извлечение некоторых дисков могут быть невозможны. Использование таких дисков может привести к

повреждению оборудования. - Не приклеивайте на диски этикетки и другие материалы.

– Это может деформировать диски, в результате чего их воспроизведение будет невозможным.

– Этикетки могут отклеиться во время воспроизведения и затруднить извлечение дисков, а также повредить оборудование.

Запоминающее устройство USB

- Подключение через USB-концентратор не поддерживается.

- Не подключайте другие устройства, кроме запоминающих устройств USB. Не допускайте падения устройства USB на пол, где оно может застрять под педалью газа или тормоза.

• В зависимости от типа запоминающего устройства USB могут возникнуть следующие проблемы.

-Управление функциями может отличаться.

-Запоминающее устройство может не распознаваться.

-Файлы могут не воспроизводиться корректно.

-Устройство может создавать шумовые помехи во время прослушивания радио.

Поддержка сжатых аудиофайлов

• В качестве названия файла или папки могут отображаться только первые 32 символа (включая расширение).
- Это устройство может работать некорректно в зависимости от приложений, использованных для кодирования WMA.
- При начале воспроизведения аудиофайлов, содержащих изображения, и файлов с запоминающего устройства USB, содержащего разветвленные иерархии папок, может происходить небольшая задержка.
• Русский текст для отображения на данном устройстве должен быть зашифрован в одном из следующих форматов:

-Unicode (UTF-8, UTF-16) -Другой формат, отличный от Unicode, который используется в среде Windows и настроен на русский язык.

ВНИМАНИЕ

- Pioneer не гарантирует совместимость со всеми устройствами USB и не несет ответственности за любую потерю данных на медиапроигрывателях,

смартфонах и других устройствах при использовании этого изделия.

- Не оставляйте диски или запоминающее устройство USB в местах с высокой температурой воздуха.

Файлы WMA

Расширение .wma
Скорость передачи данных	от 48 Кбит/с до 320 Кбит/с (СВР), от 48 Кбит/с до 384 Кбит/с (VBR)
Частота дискретизации	32 кГц, 44,1 кГц, 48 кГц
Windows MediaTM Audio Professional, Lossless, Voice/DRM Stream/Stream с поддержкой видео	Не поддерживается

Файлы МРЗ

Расширение .mp3
Скорость передачи данных	от 8 Кбит/с до 320 Кбит/с (CBR), VBR
Частота дискретизации	от 8 кГц до 48 кГц (32 кГц, 44,1 кГц, 48 кГц пиковая)
Соиместимая версия тегов ID3	1.0, 1.1, 2.2, 2.3, 2.4(Версия тегов ID3 2.x имеет приоритет перед версией 1.x.)
Список воспроизведения МЗи	Не поддерживается
MP3i (интерактивный MP3), mp3 PRO	Не поддерживается

Файлы WAV

- Файлы формата WAV невозможно подключить через MTP.

Расширение .wav
Разрядность квантования	8 и 16 (LPCM), 4 (MSADPCM)
Частотадискретизации	от 16 кГц до 48 кГц(LPCM), 22,05 кГц и44,1 кГц (MS ADPCM)

Файлы FLAC

• Файлы формата FLAC невозможно подключить через MTP.
• Фа йлы FLAC могут не воспроизводиться в зависимости от кодировщика.

Расширение .лас
Частота дискретизации	8/11,025/12/16/22,05/24/32/44,1/48 кГц
Скорость квантования	16 бит
Режим каналов 1/2 кн

Диск

• Независимо от продолжительности паузы между композициями в изначальной записи, при воспроизведении дисков со сжатыми аудиофайлами между композициями будут короткие паузы.

Допустимая иерархия папок	До восьми уровней (реальная иерархия папок составляет менее двух уровней)
Количество воспроизводимых папок	Не более 99
Количество воспроизводимых файлов	Не более 999
Файловая система ISO	9660 уровень 1 и 2, Romeo, Jollet
Воспроизведение нескольких сессий	Поддерживается
Пакетный формат записи	Не поддерживается

USB-устройство

- При начале воспроизведения аудиофайлов на запоминающем

устройстве USB, содержащем разветвленные иерархии папок, может возникать небольшая задержка.

Допустимаяиерархия папок	До восьми уровней(реальная иерархияпапок составляетменее двух уровней)
Количествовоспроизводимыхпапок	Не более 500
Количествовоспроизводимыхфайлов	Не более 15 000
Воспроизведениефайлов, защищенныхавторским правом	Не поддерживается
Устройство USB снесколькимиразделами	Длявоспроизведениядоступен толыкопервый раздел.

Последовательность воспроизведения аудиофайлов

Пользователь не может назначать номера папок и устанавливать последовательность воспроизведения с помощью данного устройства. Последовательность аудиофайлов зависит от подключенного устройства. Обратите внимание, что скрытые файлы на устройстве USB воспроизвести невозможно.

Пример иерархии
    note right of A: "Папка сжатый аудиофайл"
    note right of C: musical note
    note right of D: musical note
    note right of E: musical note
    Level 1, Level 2, Level 3, Level 4

от 01 до 05: Номер папки ① до :Последовательность воспроизведения

Таблица символов для русского языка

Авторское право и товарные знаки

WMA

Windows Media – это зарегистрированная торговая марка или торговая марка Microsoft Corporation в США и/или других странах. В данном изделии используются технологии, принадлежащие корпорации Microsoft, которые не разрешается использовать или распространять без лицензии от Microsoft Licensing, Inc.

FLAC

© 2000-2009 Josh Coalson © 2011-2013 Xiph.Org Foundation Распространение и использование в виде исходных кодов или бинарных файлов, с модификациями или без, разрешается при соблюдении следующих условий:

– В распространяемом исходном коде д ожно быть сохранено уведомление об авторском праве, настоящий список условий и условия об ограничении ответственности.

– При распространении бинарных файл ов обязательно воспроизведение вышеупомянутого уведомления об авторском праве, настоящего списка условий и приведенных ниже условий об ограничении ответственности в документации и/или других сопроводительных материалах. – Наименование Xiph.org Foundation и имена участников не должны использоваться для поддержки или продвижения товаров, созданных с применением данного программного обеспечения, без предварительного письменного разрешения правообладателя.

ДАННОЕ ПО ПРЕДОСТАВЛЯЕТСЯ

ПРАВООБЛАДАТЕЛЯМИ И СОАВТОРАМИ

"КАК ЕСТЬ" И НЕ ПРЕДОСТАВЛЯЕТ

НИКАКИХ ЯВНЫХ ИЛИ

ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ

ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ

КОНКРЕТНОГО ИСПОЛЬЗОВАНИЯ. НИ

ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ

УПРАВЛЯЮЩИЕ И СОАВТОРЫ НЕ НЕСУТ

ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ,

КОСВЕННЫЕ, СЛУЧАЙНЫЕ, ШТРАФНЫЕ

ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ (ВКЛЮЧАЯ,

НО НЕ ОГРАНИЧИВАЯСЬ ЗАТРАТАМИ НА

ПРИОБРЕТЕНИЕ ЗАМЕНЯЮЩИХ

ТОВАРОВ И УСЛУГ, УТРАТОЙ

ВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ,

ВЫГОДЫ И ЛЮБЫМИ УБЫТКАМИ В

РЕЗУЛЬТАТЕ ПРИОСТАНОВКИ

ДЕЯТЕЛЬНОСТИ), ВОЗНИКАЮЩИЕ НА

ОСНОВЕ СОГЛАШЕНИЯ, НЕСЕНИЯ

ОТВЕТСТВЕННОСТИ ИЛИ НАРУШЕНИЯ

ОБЯЗАТЕЛЬСТВ (ВКЛЮЧАЯ

НЕБРЕЖНОСТЬ) ПРИ ИСПОЛЬЗОВАНИИ

ДАННОГО ПРОГРАММНОГО

ОБЕСПЕЧЕНИЯ, ДАЖЕ ЕСЛИ КОМПАНИЯ

ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА.

Android & Google Play

Android, Google Play и логотип Google

Play являются товарными знаками

Google Inc.

Серийный номер

На этом рисунке показана информация о месяце и годе изготовления устройства.

12 цифр 2 цифры 10 цифр P1 P2

Дата изготовления оборудования

P1 - Год изготовления

Год 2001 2002	2003 2004 2005	2006 2007 2008	2009 2010
Символ А В С Д Е F G Н І

Год 20	1 2012	2013 20	14 2015	2016 20	17 2018	2019 20	20
Символ	К L M N	О Р Q R S T

P2 - Месяц изготовления

Месяц 1	2	3	4	5	6	7	8	9	10	11	12
Символ	A		B		C		D		E		F	G	H	I	J	K	L

Технические характеристики

Общие

Источник питания: 14,4 В пост. тока

(допустимый диапазон от 10,8 В до

15,1 B)

Система заземления: Заземление

отрицательного полюса

Максимальный потребляемый ток:

10,0 A

Размеры (Ш × В × Г):

DIN

Шасси: 178 мм × 50 мм × 165 мм

Передняя панель: 188 мм × 58 мм ×

17 MM

D

Шасси: 178 мм × 50 мм × 165 мм

Передняя панель: 170 мм × 46 мм ×

17 MM

Macca: 1 кг

Аудио

Максимальная выходная мощность:

• 50 Вт × 4 канала/4 Ω (без

сабвуфера)

• 50 Вт × 2 канала/4 Ω + 70 Вт × 1

канал/2 Ω (для сабвуфера)

Номинальная выходная мощность:

22 Вт × 4 (от 50 Гц до 15 000 Гц,

суммарное значение коэффициента

нелинейных искажений 5%,

нагрузка 4 Ω для обоих каналов)

Сопротивление нагрузки: 4 Ω

(допустимо - от 4 Ω до 8 Ω)

Сопротивление нагрузки: 2,0 В

Контур громкости: +10 дБ (100 Гц),

+6,5 дБ (10 кГц) (громкость: -30 дБ)

Эквалайзер (5-полосный графический

эквалайзер):

Частота: 80 Гц/250 Гц/800 Гц/2,5 кГц/8 кГц

Диапазон амплитудно-частотных

характеристик: ±12 дБ (с шагом 2 дБ)

Сабвуфер (моно):

Частота: 50 Гц/63 Гц/80 Гц/100 Гц/125 Гц/160 Гц/200 Гц

Крутизна характеристики: -12 дБ/окт, -24 дБ/окт

Усиление: +6 дБ до -24 дБ

Фаза: Нормальная/Обратная

Проигрыватель компакт- дисков

Система: Аудиосистема с компакт- диском

Используемые диски: Компакт-диск

Отношение сигнал/шум: 94 дБ (1 кГц) (сеть IEC-A)

Число каналов: 2 (стерео)

Формат декодирования файлов MP3: MPEG-1 и 2 Audio Layer 3

Формат декодирования WMA: версия 7, 8, 9, 9.1, 9.2 (2-канальное аудио)

Формат сигнала WAV: Linear PCM и MS ADPCM (без компрессии)

USB

Стандартная спецификация USB: USB 2.0 полноскоростной

Максимальная сила тока: 1 А

Протокол USB:

Файловая система: FAT12, FAT16, FAT32

Формат декодирования файлов MP3: MPEG-1 и 2 Audio Layer 3

Формат декодирования WMA: версия 7, 8, 9, 9.1, 9.2 (2-канальное аудио)

Формат декодирования FLAC: v1.3.0 (Free Lossless Audio Codec)

Формат сигнала WAV: Linear PCM и MS ADPCM (без компрессии)

Тюнер FM

Диапазон частот: от 87,5 МГц до 108,0 МГц

Полезная чувствительность: 11 дБф (1,0 мкВ/75 Ω, моно, отношение сигнал/шум: 30 дБ)

Отношение сигнал/шум: 72 дБ (сеть IEC-A)

Тюнер MW

Диапазон частот: от 531 кГц до 1 602 кГц

Полезная чувствительность: 25 мкВ (отношение сигнал/шум: 20 дБ)

Отношение сигнал/шум: 62 дБ (сеть IEC-A)

Тюнер LW

Диапазон частот: от 153 кГц до 281 кГц Полезная чувствительность: 28 мкВ (отношение сигнал/шум: 20 дБ)

Отношение сигнал/шум: 62 дБ (сеть IEC-A)

Примечание:

В соответствии со статьей 5 закона Российской Федерации «О защите прав потребителей» и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer Europe NV оговаривает следующий срок службы изделий, официально поставляемых на российский рынок.

Автомобильная электроника: 6 лет Прочие изделия (наушники, микрофоны и т.п.): 5 лет

ПРИМЕЧАНИЯ

- Характеристики и конструкция могут быть изменены без предварительного уведомления.

- Данное устройство произведено во Вьетнаме.

http://www.pioneer-car.eu

Visit www.pioneer-car.co.uk (or www.pioneer-car.eu) to register your product. Visitez www.pioneer-car.fr (ou www.pioneer-car.eu) pour enregistrer votre appareil. Si prega di visitare il sito www.pioneer-car.it (o www.pioneer-car.eu) per registrare il prodotto. Visite www.pioneer-car.es (o www.pioneer-car.eu) para registrar su producto. Zum Registrieren Ihres Produktes besuchen Sie bitte www.pioneer-car.de (oder www.pioneer-car.eu). Bezoek www.pioneer-car.nl (of www.pioneer-car.eu) om uw product te registreren. Посетите www.pioneer-rus.ru (или www.pioneer-car.eu) для регистрации приобретенного Вами изделия.

28-8, Хонкомагомэ 2-чоме, Бункё-ку, Токио 113-0021, Япония

Импортер ООО "ПИОНЕР РУС"

105064, Россия, г. Москва, Нижний Сусальный переулок, дом 5, строение 19
