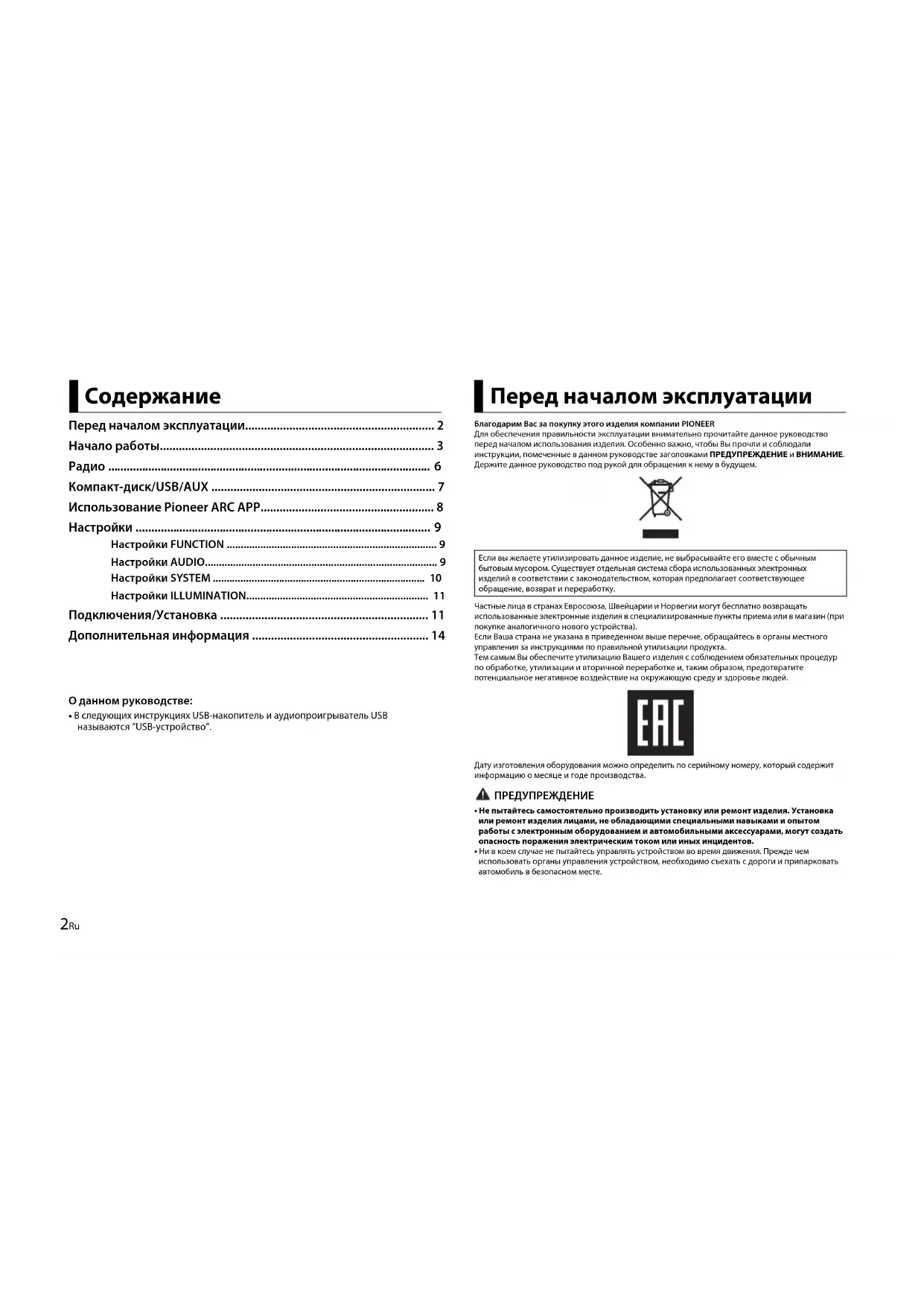

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DEHS100UBG PIONEER

• В следующих инструкциях USB-накопитель и аудиопроигрыватель USB называются “USB-устройство”.

Благодарим Вас за покупку этого изделия компании PIONEERДля обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед началом использования изделия. Особенно важно, чтобы Вы прочли и соблюдали инструкции, помеченные в данном руководстве заголовками ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Держите данное руководство под рукой для обращения к нему в будущем.Частные лица в странах Евросоюза, Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового устройства).Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта.Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства. ПРЕДУПРЕЖДЕНИЕ

• Не пытайтесь самостоятельно производить установку или ремонт изделия. Установка или ремонт изделия лицами, не обладающими специальными навыками и опытом работы с электронным оборудованием и автомобильными аксессуарами, могут создать опасность поражения электрическим током или иных инцидентов.• Ни в коем случае не пытайтесь управлять устройством во время движения. Прежде чем использовать органы управления устройством, необходимо съехать с дороги и припарковать автомобиль в безопасном месте. Перед началом эксплуатации Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.3Ru

• Не допускайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может стать причиной его выхода из строя, перегрева и появления дыма.•Всегда сохраняйте уровень громкости достаточно низким, чтобы были слышны звуки извне.•Pioneer CarStereo-Pass предназначен для использования только в Германии.
• Данное изделие оценено на соответствие требованиям стандарта IEC 60065, “Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности” в условиях умеренного и тропического климата.При возникновении проблемПри неполадках в работе этого изделия свяжитесь с торговым представителем компании-производителя или с ближайшим сервисным пунктом PIONEER.ВНИМАНИЕДанное изделие является лазерным изделием класса 1 согласно классификации по Безопасности лазерных изделий, IEC 60825-1:2007. DEH-S100UB/S100UBG/S100UBA/S100UBB/S101UB/S101UBG/ S010UB

Пульт ДУ входит в комплект поставки только устройства DEH-S101UB/S101UBG. Часто используемые операции Доступные кнопки могут отличаться в зависимости от устройства. Начало работы Основные операции Кнопка отсоединенияОкно дисплеяРегулятор M.C. (многозадачное управление)BAND/DISP (дисплей)SRC (источник)/OFFUSB-порт (извлечение)Вход AUX (стереоразъем 3,5 мм)Щель для загрузки диска

SRC (источник)VOLUME +/– MUTE DISP (дисплей)FUNCTIONAUDIO4Ru

• Когда голубой/белый провод этого устройства подключен к терминалу релейного управления автоматической антенны, антенна на автомобиле выдвигается при включении источника сигнала этого устройства. Чтобы втянуть антенну, выключите источник сигнала. Индикация на дисплее НазначениеОперацияГлавное устройство Пульт ДУ Включение питания* Нажмите SRC/OF F для включения питания.Нажмите и удерживайте SRC/OFF для выключения питания.Нажмите SRC дл включения питания.Нажмите и удерживайте C для выключения питания.Настройка громкости Поверните регулятор M. C.. Нажмите VOLUME + или –. Нажмите MUTE, чтобы отключить звук. Нажмите MUTE еще раз или нажмите VOLUME + либо – для включения звука.Выбор источника Несколько раз нажмите SRC/OFF.Несколько раз нажмите SRC.Изменение информации дисплееНесколько раз нажмите DISP.Несколько раз нажмите DISP.Возврат к предыдущему экрану/списку Нажмите BAND/ . Нажмите / для выбора следующей/ редыдущей папки.Возврат к обычному сплею из менюНажмите и удерживайте BAND/ . Индикация Описание Отображается при наличии нижнего уровня меню или папки.Отображается при нажатии кнопки . Отображается при настройке функции поиска локальных диостанций (стр. 9). Отображается при получении программы с трафиком. Отображается при установке функции TA (уведомления о трафике) (стр. 9).Отображается, если установлена функция преобразования звука (стр. 9).Отображается при настройке произвольного воспроизведения. Снимите переднюю панель во избежание кражи. Перед снятием панели отсоедините кабели и устройства, подключенные к передней панели, и отключите устройство.

• Оберегайте переднюю панель от сильных ударов.
• Не подвергайте переднюю панель воздействию прямых солнечных лучей и высоких температур.• Всегда храните снятую панель в защитном чехле или сумке. Перед использованием снимите изоляционную пленку. Отображается при установке повтора воспроизведения. Снятие передней панели Подготовка пульта ДУ Индикация Описание Снятие Установка Замена батарей Вставьте батарею CR2025 (3 В), соблюдая полярность (+) и (–).5Ru

• Не допускайте проглатывания аккумулятора, Существует риск химического ожога. В данном изделии (а также в поставляемом с ним пульте дистанционного управления) используется аккумулятор таблеточного типа. При проглатывании аккумулятор таблеточного типа может вызвать тяжелые ожоги внутренних органов в течение всего лишь двух часов и привести к летальному исходу. Храните новые и использованные аккумуляторы в недоступном для детей месте. Если отсек для аккумулятора не закрывается должным образом, не используйте изделие и храните его в недоступном для детей месте. Если вы полагаете, что проглотили аккумулятор или он каким-либо иным образом оказался внутри вашего пищеварительного тракта, немедленно обратитесь за медицинской помощью.• Не подвергайте батареи и пульт ДУ чрезмерному воздействию тепла, например прямых солнечных лучей и огня.

• В случае неправильной установки батарей существует опасность взрыва. При замене батареи используйте батареи одинакового типа.• Не храните батареи вместе с металлическими инструментами или предметами.
• В случае протекания батареи извлеките ее и немедленно тщательно протрите пульт ДУ. Затем установите новую батарею.
• При утилизации использованных батарей соблюдайте правительственные постановления или правила государственных учреждений по защите окружающей среды, действующие в вашей стране/области.

• Не храните пульт ДУ под воздействием высоких температур или прямых солнечных лучей.
• Не допускайте падения пульта ДУ на пол, где он может застрять под педалью газа или тормоза. После установки устройства поверните ключ зажигания в положение ON; на дисплее отобразится [SET UP :YES]. 1 Нажмите регулятор M.C.. Если в течение 30 секунд устройство не используется, установочное меню не

удет выводиться. Если вы хотите выполнить настройку позже, поверните M.C., чтобы выбрать [NO], и нажмите для подтверждения. 2 Поверните M.C. для выбора параметров, затем нажмите для подтверждения. Для перехода к следующему пункту меню необходимо подтвердить выбор. Установочное меню 3 [QUIT :YES] отображается после выполнения всех настроек. Для возврата к первому элементу установочного меню поверните M.C

выбора [QUIT :NO], затем нажмите для подтверждения. 4 Нажмите M.C. для подтверждения настроек.

• Вы можете отменить настройку параметра меню, нажав кнопку SRC/OFF.

• Настроить параметры меню можно в настройках SYSTEM (стр. 10) и настройках INITIAL (стр. 5). 1 Нажмите M.C. для отображения главного меню. 2 Поверните M.C. для выбора [SYSTEM], затем нажмите для подтверждения. 3 Поверните M.C. для выбора [DEMO OFF], затем нажмите для подтверждения. 4 Поверните M.C. для выбора [YES], затем нажмите для подтверждения. 1 Нажмите и удерживайте SRC/OFF, пока устройство не отключится. 2 Нажмите и удерживайте SRC/OFF для отображения главного меню. 3 Поверните M.C. для выбора [INITIAL], затем нажмите для подтверждения. 4 Поверните M.C. для выбора параметра, затем нажмите для подтверждения.

Параметры могут отличаться в зависимости от устройства.Элемент меню ОписаниеLANGUAGE Выбор языка для отображения текстовой информации с жатого аудиофайла.[ENG] (Английский), [РУС](Русский), [TUR](Турецкий)CLOCK SET Настройка часов.FM STEP Выбор шага настройки в FM-диапазоне (100 кГц или 50 кГц).[100], [50] Отмена демонстрационного дисплея (DEMO OFF) Настройки INITIAL6Ru Радиочастоты данного устройства предназначены для использования в Западной

вропе, Азии, Среднем Востоке, Африке и Океании. В других областях прием может быть неудовлетворительным. Функция RDS (система радиоданных) работает только в областях, где выполняется вещание сигналов RDS для FM-станций. 1 Нажмите SRC/OFF для выбора [RADIO]. 2 Нажмите BAND/ для выбора полосы [FM1], [FM2], [FM3], [MW] или [LW]. Элемент меню ОписаниеFM STEP Выбор шага настройки в FM-диапазоне (100 кГц или 50 кГц).[100], [50]SP-P/O MODE Используется, когда полночастотный динамик подключен к роводам вывода заднего динамика, а сабвуфер подключен к выводу RCA.[REAR/SUB.W][SUB.W/SUB.W] Используется, когда пассивный сабвуфер подключен посредственно к проводам вывода заднего динамика, а сабвуфер подключен к выводу RCA.[REAR/REAR] Используется, когда полночастотный динамик подключен к роводам вывода заднего динамика выводу RCA Если полночастотный динамик подключен к проводам вывода заднего динамика и вывод RCA не используется, выберите [REAR/SUB.W] или [REAR/REAR].S/W UPDATE Выберите для просмотра последней системной информации ля устройства.[SYSTEM INFO][SYSTEM UPDATE] Выберите для обновления программного обеспечения устройства до последней версии и инициализации настроек устройства. Для просмотра дополнительной информации о последней версии программного обеспечения и обновлении посетите наш веб-сайт.SYSTEM RESET Выберите [YES] для инициализации настроек устройства. стройство будет перезагружено автоматически.(Некоторые настройки будут сохранены даже после сброса араметров устройства.)[YES], [NO]

Прием предварительно установленных станций 3 Нажмите числовую кнопку (от 1/ до 6/ ).

Кнопки / можно также использовать для выбора предварительно установленной станции, если для параметра [SEEK] установлено значение [PCH] в настройках FUNCTION (стр. 9). За каждой числовой кнопкой сохранена одна из шести радиостанций с наилучшим качеством приема (с 1/ по 6/ ). 1 После выбора полосы нажмите регулятор M.C. для отображения главного

2 Поверните M.C. для выбора [FUNCTION], затем нажмите для подтверждения. 3 Поверните M.C. для выбора [BSM], затем нажмите для подтверждения. Поиск станции вручную 1 После выбора полосы нажмите / для выбора станции. Нажмите и удерживайте / , затем отпустите для поиска доступной станции. Поиск остановится, когда устройство выполнит прием станции. Для

ены поиска нажмите / .

Для параметра [SEEK] необходимо установить значение [MAN] в настройках FUNCTION (стр. 9). Сохранение станций вручную 1 Во время приема станции, которую требуется сохранить, нажмите и удерживайте одну из числовых кнопок (с 1/ по 6/ ), пока мигание не прекратится. Устройство выполняет поиск станции по информации PTY (тип программы). 1 Нажмите во время FM-приема. 2 Поверните M.C. для выбора типа программы из [NEWS/INFO], [POPULAR], [CLASSICS] или [OTHERS]. 3 Нажмите регулятор M.C.. Запоминание лучших станций (BSM) Использование функций PTY7Ru

Устройство начнет поиск станции. После нахождения станции отобразится название программной службы.

• Чтобы отменить поиск, нажмите M.C..• Программы некоторых радиостанций могут отличаться от программ, указанных в передаваемом коде PTY.• Если ни одна из станций не передает программы нужного типа, то на дисплее в течение примерно двух секунд будет показано [NOT FOUND], и затем тюнер перейдет в режим приема станции, с которой был начат поиск.Отключите от устройства наушники перед подключением к оборудованию. Компакт-диск 1 Вставьте диск в щель загрузки диска маркированной стороной вверх. Чтобы извлечь диск, остановите воспроизведение, затем нажмите . Устройства USB (включая Android™) 1 Откройте крышку порта USB. 2 Подключите устройство USB с помощью соответствующего кабеля.

Для автоматического переключения на источник [USB], когда устройство USB подключено к главному устройству, установите для [USB AUTO] значение [ON] в настройках SYSTEM (стр. 11).

Используйте дополнительный кабель Pioneer USB (CD-U50E) для подключения устройства USB, поскольку любое устройство, подключенное непосредственно к главному устройству, будет выступать, что может представлять опасность.Перед извлечением устройства остановите воспроизведение.Подключения AOA Для получения дополнительных сведений о подключении AOA см. стр. 8. Подключение по MTPУстройство с операционной системой Android 4.0 или более поздней можно подключить по протоколу MTP с помощью кабеля, прилагаемого к устройству. Однако в зависимости от Компакт-диск/USB/AUX Воспроизведение подключенного устройства и количества файлов аудиофайлы/композиции могут быть недоступны для воспроизведения через MTP. Обратите внимание, что подключение MTP несовместимо с форматами файлов WAV и FLAC. При использовании подключения MTP для параметра [ANDROID WIRED] необходимо установить значение [MEMORY] в настройках SYSTEM (стр. 10). AUX 1 Вставьте мини-стереоразъем в входной разъем AUX. 2 Нажмите SRC/OFF для выбора [AUX] в качестве источника.

Если для параметра [AUX] установлено значение [OFF] в настройках SYSTEM, будет невозможно выбрать [AUX] в качестве источника (стр. 10). Вы можете настроить различные параметры в настройках FUNCTION (стр. 9). Обратите внимание, что следующие операции не работают на устройстве AUX. Для оты с устройством AUX используйте устройство непосредственно. Назначение Операция Выберите папку*1 Нажмите 1/ или 2/ . Выбор дорожки/композиции (раздела) Нажмите или . Быстрая перемотка вперед и назад*2 Нажмите и удерживайте или . Поиск файла из списка 1 Нажмите для отображения списка. 2 Поверните M.C. для выбора необходимого имени файла (папки) или категории, затем нажмите регулятор для подтверждения.3 Поверните M.C. для выбора необходимого файла, затем нажмите для подтверждения. Начнется воспроизведение.Просмотр списка файлов в выбранной апке/категории*1Нажмите M.C. после выбора папки/категории.Воспроизведение композиции в бранной папке/категории*1Нажмите и удерживайте M.C. после выбора папки/категории. Повтор воспроизведения Нажмите 6/ . Произвольное воспроизведение Нажмите 5/ . Пауза/Возобновление воспроизведения Нажмите 4/PA USE.8Ru *1 Только сжатые аудиофайлы*2 При использовании быстрой перемотки или обратной перемотки во время воспроизведения файла VBR время воспроизведения может быть неверным.Вы можете управлять устройством из приложения Pioneer ARC APP, установленного на устройстве Android. В некоторых случаях вы можете управлять такими аспектами приложения, как выбор источника, пауза и др. с помощью данного устройства.Для получения информации о доступных в приложении операциях см. раздел

ПРЕДУПРЕЖДЕНИЕ Не используйте данное приложение во время вождения автомобиля. Прежде чем использовать элементы управления приложением сверните на обочину и припаркуйте транспортное средство.Для пользователей AndroidДанная функция совместима с устройствами, на которых установлена ОС Android .1 или более поздней версии и которые поддерживают AOA (Android Open Accessory) 2.0.Вы можете загрузить Pioneer ARC APP в Google Play™. Некоторые устройства Android, подключенные с помощью AOA 2.0, могут функционировать неисправно или издавать посторонние звуки из-за особенностей их программного обеспечения, вне зависимости от версии ОС. Технология преобразования звука*1 Нажмите 3/S.Rtrv. [1]: Предназначено для низких скоростей

[2]: Предназначено для высоких коростей сжатияВозврат к корневой папке (только для акт-дисков/USB)*1Нажмите и удерживайте .Переключение между сжатым аудио и D-DA (только для компакт-дисков)Нажмите BAND/ .Смена дисков в устройстве USB(Устройства, поддерживающие только ротокол устройств хранения USB)Нажмите BAND/ . Использование Pioneer ARC APP Назначение Операция 1 Подключите данное устройство к мобильному устройству.

• Устройство Android через USB (стр. 7) 2 Нажмите M.C. для отображения главного меню. 3 Поверните M.C. для выбора [SYSTEM], затем нажмите для подтверждения. 4 Поверните M.C. для выбора [ANDROID WIRED], затем нажмите для подтверждения. 5 Поверните регулятор M.C., чтобы выбрать [APP CONTROL] для устройства Android, подключенного по USB. Если выбрано [ON] в пункте [P.APP AUTO ON] (стр. 10), приложение Pioneer ARC APP на устройстве Android запустится автоматически и все действия будут завершен

Если приложение Pioneer ARC APP не установлено на устройстве Android, на экране устройства Android отобразится напоминание об установке приложения. Выберите [OFF] в [P.APP AUTO ON], чтобы удалить сообщение (стр. 10). 6 Нажмите SRC/OFF для выбора любого источника. 7 Запустите Pioneer ARC APP на мобильном устройстве. 1 Нажмите SRC/OFF для выбора [ANDROID]. Основные операции Подключение к Pioneer ARC APP Прослушивание музыки на Android Назначение ОперацияВыбор дорожки Нажмите или . Быстрая перемотка назад и вперед Нажмите и удерживайте или . Пауза/Возобновление воспроизведения Нажмите 4/PA USE. Технология преобразования звука Нажмите 3/S. Rtrv.[1]: Предназначено для низких скоростей

[2]: Предназначено для высоких коростей сжатия9Ru

В главном меню можно настроить различные параметры. 1 Нажмите M.C. для отображения главного меню. 2 Поверните M.C. для выбора одной из следующих категорий, затем нажмите для подтверждения.

• Настройки FUNCTION (стр. 9)

• Настройки AUDIO (стр. 9)

• Настройки SYSTEM (стр. 10)

• Настройки ILLUMINATION (стр. 11) 3 Поверните M.C. для выбора параметров, затем нажмите для подтверждения. Элементы меню отличаются в зависимости от источника.

Настройки FUNCTION Элемент меню Описание FM SETTING [TALK], [STANDARD], [MUSIC] Настройка уровня качества сигнала в

тствии с условиями сигнала вещания полосы FM. (Доступно только при выборе полосы FM.) BSM Автоматическое сохранение шести

танций с наилучшим качеством приема под числовыми кнопками (с 1/ по 6/ ). REGIONAL [ON], [OFF] Ограничение приема определенными

ьными программами, если выбрано AF (поиск альтернативных частот). (Доступно только при выборе полосы FM.) LOCAL FM: [

тствии с мощностью сигнала.

[ON], [OFF] Получение информации о текущем трафике, если доступно. (Доступно только при выборе полосы FM.)

[ON], [OFF] Перенастройка на другую частоту, на которой

щается эта же станция. (Доступно только при выборе полосы FM.) NEWS [ON], [OFF] Прерывание выбранного источника

ограммами новостей. (Доступно только при выборе полосы FM.) SEEK [MAN], [PCH] Назначение кнопок или для поочередного поиска станций (настройка

чную) или выбор станций из списка предустановленных каналов. S.RTRV [1]: (Предназначено для низких

коростей сжатия), [2]: (Предназначено для

соких скоростей сжатия), [OFF] Улучшение качества сжатого аудио и

тановление насыщенности звука. Недоступно в следующих случаях:

олняется воспроизведение CD-DA/CD- TEXT.

оспроизводится файл FLAC. Настройки AUDIO Элемент меню Описание FADER *1 Настройка баланса переднего и заднего

BALANCE Настройка баланса левого и правого

Элемент меню Описание USB10Ru *1 Недоступно, если выбран параметр [SUB.W/SUB.W] в [SP-P/O MODE] в настройках INITIAL (стр. 6). EQ SETTING [SUPER BASS], [POWERFUL], [NA TURAL], [VOCAL], [CUSTOM1], [CUSTOM2], [FLAT] Выбор полосы и уровня эквалайзера для дальнейшей

Полоса эквалайзера: [ 80HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ] Уровень эквалайзера: от [ +6] до [–6] Выберите или настройте кривую эквалайзера. [CUSTOM1] можно выбрать отдельно для

дого источника. Однако для любых комбинаций, указанных ниже, автоматически устанавливаются одинаковые настройки. [CUSTOM2] является общей настройкой,

ользуемой для всех источников. Вы также можете переключать настройки

айзера, непрерывно нажимая . LOUDNESS [OFF], [LOW], [MID], [HI] Компенсация для четкого звучания при

ком уровне громкости. SUB.W*2 [NOR], [REV], [OFF] Выбор фазы сабвуфера.

ько те частоты, которые ниже указанного диапазона частот. BASS BOOST от [0] до [+6] Выбор усиления нижних звуковых частот. HPF SETTING Частота среза: [O FF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ] Крутизна характеристики: [–12], [–24] На динамики будут выводиться только

стоты выше, чем установленные фильтром высоких частот (HPF). SLA от [+4] до [–4] Настройка уровня громкости для каждого источника кроме FM. Элемент меню Описание *2 Недоступно, если выбран параметр [REAR/REAR] в [SP-P/O MODE] в настройках INITIAL (стр. 6). *3 Недоступно, если выбран параметр [OFF] в [SUB.W]. Вы можете получить доступ к этим меню даже если устройство выключено. Настройки SYSTEM Элемент меню Описание LANGUAGE [ENG](Английский), [РУС](Русский), [TUR](Турецкий) Выбор языка для отображения текстовой информации с сжатого аудиофайла. CLOCK SET Настройка часов (стр. 5). 12H/24H [12H], [24H] Выбор формата времени. AUTO PI [ON], [OFF] Поиск другой станции с такой же программой

аже во время вызова предварительной

AUX [ON], [OFF] Выберите [ON] при подключении к данному

стройству вспомогательного устройства. MUTE MODE (Не доступно для DEH-S100UBA) [MUTE], [20dB ATT], [10dB ATT] Автоматическое отключение или

риглушение звука при получении сигнала с оборудования с функцией отключения звука. PW SAVE* [ON], [OFF] Режим энергосбережения. При включении функции будет доступно

ько включение источника. ANDROID WIRED [MEMORY], [APP CONTROL] Выбор необходимого способа подключения

я устройства Android. P. A P P AU T O O N [ON], [OFF] Выберите [ON], чтобы автоматически запустить приложение Pioneer ARC APP при подключении устройства Android к устройству с помощью AOA. (Недоступно, если выбран параметр [MEMORY] в [ANDROID WIRED].)11Ru

• Режим [PW SAVE] отключается при отсоединении аккумуляторной батареи автомобиля; при подсоединении батареи его потребуется включить снова. При выключенном режиме [PW SAVE] возможно, что, в зависимости от метода подключения, устройство будет потреблять энергию аккумулятора, если зажигание автомобиля не имеет положения ACC (аксессуар).USB AUTO[ON], [OFF] Выберите [ON] для автоматического ереключения на источник [USB], когда устройство USB подключено к основному устройству.Выберите [OFF], когда устройство USB одключается к основному устройству для зарядки. Настройки ILLUMINATION Элемент меню ОписаниеDIM SETTING[SYNC CLOCK], [MANUAL] Изменение яркости дисплея.BRIGHTNESSот [1] до [10] Изменение яркости дисплея.Набор настроек зависит от того, включена ли нкция [DIM SETTING].Элемент меню Описание

• При установке данного устройства в автомобиле, когда ключ зажигания не находится в положении ACC (аксессуар), отсутствие подключения красного кабеля к терминалу, который фиксирует положение ключа зажигания, может привести к разрядке аккумулятора.• Использование данного устройства в условиях, отличных от указанных, может привести к пожару или неисправности.–Автомобили с аккумуляторной атареей 12 В и отрицательным заземлением.–Если выход динамика используется 4 аналами, используйте динамики мощностью более 50 Вт (максимальная входная мощность) и сопротивлением от 4 Ω до 8 Ω (значение сопротивления). Не используйте для данного устройства динамики с сопротивлением 1-3 Ω.–Когда выход заднего динамика ользуется сабвуфером с сопротивлением 2 Ω, используйте динамики более 70 Вт (максимальная входная мощность). * См. подключения для выбора оответствующего способа подключения.• Во избежание короткого замыкания, перегрева или неисправности соблюдайте следующие указания.– Перед установкой отключите отрицательную клемму батареи.– Закрепите провода с помощью жимов для кабелей или клейкой ленты. Оберните клейкую ленту вокруг проводов, которые касаются металлических частей, для защиты проводов.– Уберите все кабели подальше от вижущихся частей, таких как рычаг переключения передач и направляющие сидений.– Уберите кабели подальше от мест с овышенной температурой, например печки.– Не подключайте желтый кабель к батареи путем просовывания его через отверстие в двигательный отсек.– Заклейте неподключенные разъемы кабеля изолентой.–Не укорачивайте кабели.– Не нарушайте изоляцию кабеля тания данного устройства для питания других устройств. Емкость кабеля является ограниченной.– Используйте плавкий редохранитель соответствующего номинала.– Не замыкайте отрицательный кабель инамиков непосредственно на землю.– Не связывайте вместе отрицательные кабели нескольких динамиков.• Когда устройство включено, сигналы управления отправляются по синему/белому кабелю. Подключите данный кабель к удаленному управлению системой внешнего усилителя или терминалу релейного управления Подключения/Установка Подключения В положении ACC Вне положения ACC12Ru автоматической антенны автомобиля (макс. 300 мА, 12 В пост. тока). Если автомобиль оснащен антенной, встроенной в лобовое стекло, подключите ее к терминалу питания антенного усилителя.

икогда не подключайте синий/белый провод к терминалу питания внешнего усилителя. Также никогда не подключайте его к терминалу питания автоматической антенны. В противном случае это может привести к протеканию батареи или ее неисправности.

рный кабель заземлен. Кабели заземления для данного устройства и другое оборудование (особенно устройства высокого напряжения, например усилители) необходимо подключать отдельно. В противном случае случайное отключение может привести к пожару или неисправности.

рафический символ на изделии означает постоянный ток. Данное устройство Вход шнура питания Задний выход или выход сабвуфера Вход для антенны Предохранитель (10 A) Вход для удаленного подключения (недоступно для DEH-S100UBA) Сюда можно подключить проводной

тер ДУ (приобретается

Шнур питания Во вход шнура питания В зависимости от типа автомобиля функции и могут отличаться. В этом случае подключите к и

Резервный (или опция)

Выполняйте подключение к

иналу с постоянным напряжением 12 В.

Опция (или резервный)

Выполняйте подключение к

ерминалу, управляемому ключом зажигания (12 В пост. тока). Выполняйте подключение проводов друг к другу одного цвета. Черный (“масса”) Синий/белый Положение контакта разъема ISO

удет отличаться в зависимости от типа автомобиля. Подключите и , если 5 контакт отвечает за управление антенной. Если используется автомобиль другого типа, никогда не подключайте

Синий/белый Выполняйте подключение к

алу управления системой усилителя (макс. 300 мА, 12 В пост.

Синий/белый Выполняйте подключение к

алу релейного управления автоматической антенны (макс. 300 мА, 12 В пост. тока). Желтый/черный (недоступно для DEH-S100UBA) При использовании оборудования с

нкцией отключения звука подключите данный провод к проводу отключения звука оборудования. В противном случае не подключайте провод отключения

Провода динамика Белый: Передний левый Белый/черный: Передний левый Серый: Передний правый Серый/черный: Передний правый Зеленый: Задний левый или

Зеленый/черный: Задний левый или сабвуфер Фиолетовый: Задний правый или

Фиолетовый/черный: Задний правый или сабвуфер Разъем ISO В некоторых автомобилях разъем ISO

ет быть разделен на два. В этом случае выполняйте подключение к обоим разъемам.

• Измените исходное меню данного устройства. См. [SP-P/O MODE] (стр. 6). Выход сабвуфера данного устройства

вляется монофоническим.

ри использовании сабвуфера сопротивлением 2 Ω подключайте сабвуфер к фиолетовому и фиолетовому/черному проводам устройства. Не подключайте ничего к зеленому или зеленому/черному

Усилитель (приобретается

Выполните данные подключения при использовании дополнительного

Пульт ДУ системой Выполните подключение к синему/

лому кабелю. Усилитель (приобретается отдельно) Выполните подключение с помощью RCA (приобретается отдельно) К заднему выходу или выходу

Задний динамик или сабвуфер

• Перед установкой проверьте все подключения и системы.

• Не используйте неоригинальные запчасти, так как это может привести к неисправностям.

братитесь к дилеру, если для установки требуются дополнительные отверстия или модификации в автомобиле.

е устанавливайте данное устройство в следующих случаях: Установка13Ru

–если оно может нарушить работу автомобиля.–если оно может причинить травму пассажиру в случае резкой остановки.• Полупроводниковый лазер будет поврежден в случае перегрева. Выполняйте установку данного устройства вдали от мест с повышенной температурой, например печки.• Оптимальная производительность достигается при установке устройства под углом менее 60°.• Чтобы обеспечить необходимое распределение тепла при использовании устройства, при установке оставьте свободное место за задней панелью и скрутите кабели, чтобы они не блокировали вентиляционные отверстия. Установка крепления DIN 1 Установите на приборную панель входящую в комплект установочную шахту. 2 Закрепите установочную шахту, отогнув с помощью отвертки металлические лапки (90°).Приборная панельУстановочная шахта• Убедитесь, что устройство установлено прочно. Непрочная установка может привести к возникновению пропусков при воспроизведении и других неисправностей. Если входящая в комплект установочная шахта не используется 1 Определите положение, при котором совпадают отверстия в кронштейне с отверстиями сбоку устройства. 2 Затяните по бокам два винта. Саморез (5 мм × 9 мм, не прилагается к устройству)Крепежный кронштейнПриборная панель или консоль Извлечение устройства (установленного с помощью прилагаемой установочной

1 Снимите окантовку. Оставьте достаточно места 5 см 5 см ОкантовкаЛапка с зазубринами• При снятии передней панели облегчается доступ к окантовке.• При повторной установке окантовки поверните панель стороной с зазубренной лапкой вниз. 2 Вставьте прилагаемые ключи извлечения по обеим сторонам устройства до щелчка. 3 Потяните устройство из приборной панели.14Ru Дисплей автоматически возвращается в исходный режим.→ В течение 30 секунд не было выполнено никаких операций.–Выполните операцию.Диапазон повторного воспроизведения самопроизвольно изменяется.→ В зависимости от выбранного диапазона повторного воспроизведения он может изменяться при выборе другой папки или дорожки, а также при перемотке вперед/назад.– Выберите диапазон повторного роизведения еще раз.Вложенная папка не воспроизводится.→ Вложенные папки не воспроизводятся, если выбран диапазон [FLD] (повторное воспроизведение папки).– Выберите другой диапазон овторного воспроизведения.Имеются помехи звука.→ Используется устройство, например, сотовый телефон, которое может вызывать шумовые помехи.– Уберите приборы, вызывающие омехи, от этого устройства. AMP ERROR→ Устройство не работает или неправильно подсоединен динамик.→ Сработала цепь защиты.– Проверьте, подключен ли динамик.– Поверните ключ зажигания в оложение OFF и верните в положение ON. Если сообщение не исчезает, свяжитесь с дилерским центром или авторизованным сервисным пунктом Pioneer.NO XXXX (NO TITLE, например)→ Нет встроенной текстовой информации.– Переключите дисплей или оспроизведите другую дорожку/файл. Проигрыватель компакт-

ERROR-07, 11, 12, 17, 30→ Диск загрязнен.– Очистите диск.→ Диск поцарапан.– Замените диск.ERROR-07, 10, 11, 12, 15, 17, 30, A0→ Электрическая или механическая неисправность.–Установите ключ зажигания в оложение OFF, а затем – в положение ON или переключитесь на другой источник сигнала, а затем обратно на проигрыватель компакт-дисков. Дополнительная информация

неисправностей Сообщения об ошибках ERROR-15→ Вставлен пустой диск.– Замените диск.ERROR-23→ Формат диска не поддерживается.– Замените диск.FORMAT READ→ Иногда происходит задержка между началом воспроизведения и появлением звука.– Звук появится после того как с исплея исчезнет сообщение.NO AUDIO→ На диске отсутствуют файлы, которые можно воспроизвести.– Замените диск.SKIPPED→ Диск содержит файлы, защищенные технологией DRM.– Защищенные файлы пропускаются.PROTECT→ Все файлы на диске защищены технологией DRM.– Замените диск. USB-устройство FORMAT READ→ Иногда происходит задержка между началом воспроизведения и появлением звука.– Звук появится после того как с исплея исчезнет сообщение.NO AUDIO→ Композиции отсутствуют.– Перенесите аудиофайлы на поминающее устройство USB и подключите его.→ На подключенном устройстве USB включена защита.– Следуйте инструкциям устройства SB для снятия защиты.SKIPPED→ Подключенное устройство USB содержит файлы, защищенные технологией DRM.– Защищенные файлы пропускаются.PROTECT→ Все файлы на подключенном устройстве USB защищены по технологии DRM.– Замените устройство USB.N/A USB→ Подключенное устройство USB не поддерживается данным устройством.– Отключите устройство и замените го совместимым устройством USB.HUB ERROR→ Устройство USB, подключенное с помощью концентратора USB, не поддерживается данным устройством.– Подключите устройство USB посредственно к данному устройств с помощью кабеля USB.CHECK USB→ Короткое замыкание на разъеме USB или кабеле USB.– Убедитесь, что разъем USB или кабель USB не защемлен и не поврежден.→ Подключенное запоминающее устройство USB потребляет больше максимально допустимой силы тока.– Отсоедините запоминающее стройство USB и не используйте его. Установите ключ зажигания в положение OFF, затем – в положение ACC или ON. Подключайте только совместимые запоминающие устройства USB.ERROR-19→ Сбой связи.15Ru

– Выполните следующие операции, затем снова выберите USB в качестве источника.• Поверните ключ зажигания в положение OFF и верните в положение ON.• Отключите устройство USB.• Выполните переключение на другой источник.ERROR-23→ Устройство USB отформатировано неверно.– Отформатируйте устройство USB в FAT 12, FAT16 или FAT32. STOP

• В текущем списке отсутствуют композиции.– Выберите список, содержащий зыкальные композиции. Диски и проигрыватель
• Используйте только диски, имеющие один из следующих логотипов.• Используйте 12-см диски.• Используйте только обычные круглые диски.• Следующие типы дисков нельзя использовать на данном устройстве:–Диски формата DualDisc–8-см диски: попытки использовать такие диски с помощью адаптера могут привести к неисправности устройства.– Диски необычных форм–Диски других форматов, кроме CD–Поврежденные диски, в т.ч. с инами, с отколотыми краями или деформированные– Диски CD-R/RW, запись на которых не ыла завершена• Не пишите и не используйте химические вещества на поверхности дисков.• Для очистки компакт-диска протрите диск мягкой тканью от центра к краю.• Конденсация может временно ухудшить работу проигрывателя. Оставьте его для адаптации к более высокой температуре примерно на час. Также удалите влагу с дисков с помощью мягкой ткани.• При использовании дисков, на поверхность которых могут наноситься этикетки, изучите инструкции и предупреждения для этих дисков. Установка и извлечение некоторых дисков могут быть невозможны. Использование таких дисков может привести к повреждению оборудования.• Не приклеивайте на диски этикетки и другие материалы.– Это может деформировать диски, в ультате чего их воспроизведение будет невозможным.– Этикетки могут отклеиться во время роизведения и затруднить извлечение дисков, а также повредить оборудование. Запоминающее устройство USB
• Подключение через USB-концентратор не поддерживается.• Не подключайте другие устройства, кроме запоминающих устройств USB. Не допускайте падения устройства USB на пол, где оно может застрять под педалью газа или тормоза. Рекомендации по обращению с изделием
• В зависимости от типа запоминающего устройства USB могут возникнуть следующие проблемы.–Управление функциями может отличаться.–Запоминающее устройство может не ознаваться.–Файлы могут не воспроизводиться корректно.–Устройство может создавать умовые помехи во время прослушивания радио.• В качестве названия файла или папки могут отображаться только первые 32 символа (включая расширение).• Это устройство может работать некорректно в зависимости от приложений, использованных для кодирования WMA.• При начале воспроизведения аудиофайлов, содержащих изображения, и файлов с запоминающего устройства USB, содержащего разветвленные иерархии папок, может происходить небольшая задержка.• Русский текст для отображения на данном устройстве должен быть зашифрован в одном из следующих форматов:–Unicode (UTF-8, UTF-16)–Другой формат, отличный от Unicode, который используется в среде Windows и настроен на русский язык.

• Pioneer не гарантирует совместимость со всеми устройствами USB и не несет ответственности за любую потерю данных на медиапроигрывателях, смартфонах и других устройствах при использовании этого изделия.• Не оставляйте диски или запоминающее устройство USB в местах с высокой температурой воздуха. Файлы WMA Файлы MP3 Файлы WAV
• Файлы формата WAV невозможно подключить через MTP. Поддержка сжатых аудиофайлов Расширение .wmaСкорость передачи данныхот 48 Кбит/с до 320 Кбит/с (CBR), от 48 Кбит/с до 384 Кбит/с (VBR)Частота дискретизации32 кГц, 44,1 кГц, 48 кГцWindows Media™ Audio Professional, Lossless, Voice/DRM Stream/Stream с поддержкой видеоНе поддерживаетсяРасширение .mp3Скорость передачи данныхот 8 Кбит/с до 320 Кбит/с (CBR), VBRЧастота дискретизацииот 8 кГц до 48 кГц (32 кГц, 44,1 кГц, 48 кГц пиковая)Совместимая версия тегов ID31.0, 1.1, 2.2, 2.3, 2.4 (Версия тегов ID3 2.x имеет приоритет перед версией 1.x.)Список воспроизведения M3u Не поддерживаетсяMP3i (интерактивный MP3), mp3 PROНе поддерживаетсяРасширение .wavРазрядность квантования8 и 16 (LPCM), 4 (MSADPCM)16Ru Файлы FLAC
• Файлы формата FLAC невозможно подключить через MTP.• Файлы FLAC могут не воспроизводиться в зависимости от кодировщика.

• Независимо от продолжительности паузы между композициями в изначальной записи, при воспроизведении дисков со сжатыми аудиофайлами между композициями будут короткие паузы. USB-устройство
• При начале воспроизведения аудиофайлов на запоминающем устройстве USB, содержащем разветвленные иерархии папок, может возникать небольшая задержка.Пользователь не может назначать ра папок и устанавливать последовательность воспроизведения с помощью данного устройства. Последовательность аудиофайлов зависит от подключенного устройства.Обратите внимание, что скрытые файлы а устройстве USB воспроизвести невозможно.Частота дискретизацииот 16 кГц до 48 кГц (LPCM), 22,05 кГц и 44,1 кГц (MS ADPCM)Расширение .flacЧастота дискретизации8/11,025/12/16/22,05/24/32/44,1/48 кГцСкорость квантования16 битРежим каналов 1/2 кнДопустимая иерархия папокДо восьми уровней (реальная иерархия папок составляет менее двух уровней)Количество воспроизводимых папокНе более 99Количество воспроизводимых файловНе более 999Файловая система ISO 9660 уровень 1 и 2, Romeo, JolietВоспроизведение нескольких сессийПоддерживаетсяПакетный формат записиНе поддерживаетсяДопустимая иерархия папокДо восьми уровней (реальная иерархия папок составляет менее двух уровней)Количество воспроизводимых папокНе более 500Количество воспроизводимых файловНе более 15 000Воспроизведение файлов, защищенных авторским правомНе поддерживаетсяУстройство USB с несколькими разделами воспроизведения доступен только первый раздел. Последовательность воспроизведения аудиофайлов Пример иерархии WMA Windows Media – это гистрированная торговая марка или торговая марка Microsoft Corporation в США и/или других странах.В данном изделии используются ологии, принадлежащие корпорации Microsoft, которые не разрешается использовать или распространять без лицензии от Microsoft Licensing, Inc. FLAC © 2000-2009 Josh Coalson© 2011-2013 Xiph.Org FoundationРаспространение и использование в иде исходных кодов или бинарных файлов, с модификациями или без, разрешается при соблюдении следующих условий:– В распространяемом исходном коде олжно быть сохранено уведомление об авторском праве, настоящий список условий и условия об ограничении ответственности.– При распространении бинарных ов обязательно воспроизведение вышеупомянутого уведомления об авторском праве, настоящего списка условий и приведенных ниже условий об ограничении ответственности в документации и/или других сопроводительных материалах.–Наименование Xiph.org Foundation и а участников не должны использоваться для поддержки или продвижения товаров, созданных с применением данного программного обеспечения, без предварительного письменного разрешения правообладателя. Таблица символов для русского языка ПапкаСжатый аудиофайл до : Последовательность воспроизведенияот 01 до 05: Номер папки D: Дисплей C: Буква Авторское право и товарные знаки17Ru

ДАННОЕ ПО ПРЕДОСТАВЛЯЕТСЯ ПРАВООБЛАДАТЕЛЯМИ И СОАВТОРАМИ “КАК ЕСТЬ” И НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ КОНКРЕТНОГО ИСПОЛЬЗОВАНИЯ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ УПРАВЛЯЮЩИЕ И СОАВТОРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, ШТРАФНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ (ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ЗАТРАТАМИ НА ПРИОБРЕТЕНИЕ ЗАМЕНЯЮЩИХ ТОВАРОВ И УСЛУГ, УТРАТОЙ ВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ, ПОТЕРЕЙ ДАННЫХ, УПУЩЕННОЙ ВЫГОДЫ И ЛЮБЫМИ УБЫТКАМИ В РЕЗУЛЬТАТЕ ПРИОСТАНОВКИ ДЕЯТЕЛЬНОСТИ), ВОЗНИКАЮЩИЕ НА ОСНОВЕ СОГЛАШЕНИЯ, НЕСЕНИЯ ОТВЕТСТВЕННОСТИ ИЛИ НАРУШЕНИЯ ОБЯЗАТЕЛЬСТВ (ВКЛЮЧАЯ НЕБРЕЖНОСТЬ) ПРИ ИСПОЛЬЗОВАНИИ ДАННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ, ДАЖЕ ЕСЛИ КОМПАНИЯ БЫЛА ПРЕДУПРЕЖДЕНА О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА.Android & Google PlayAndroid, Google Play и логотип Google Play являются товарными знаками Google Inc.Серийный номерНа этом рисунке показана информация о месяце и годе изготовления устройства. P1 - Год изготовления P2 - Месяц изготовления Источник питания: 14,4 В пост. тока (допустимый диапазон от 10,8 В до 15,1 В)Система заземления: Заземление отрицательного полюсаМаксимальный потребляемый ток: 10,0 AРазмеры (Ш × В × Г): DIN Шасси: 178 мм × 50 мм × 165 ммПередняя панель: 188 мм × 58 мм × 17 мм Шасси: 178 мм × 50 мм × 165 ммПередняя панель: 170 мм × 46 мм × 17 ммМасса: 1 кг Максимальная выходная мощность: • 50 Вт × 4 канала/4 Ω (без вуфера)• 50 Вт × 2 канала/4 Ω + 70 Вт × 1 канал/2 Ω (для сабвуфера)Номинальная выходная мощность: 22 Вт × 4 (от 50 Гц до 15 000 Гц,

уммарное значение коэффициента нелинейных искажений 5%, нагрузка 4 Ω для обоих каналов)Сопротивление нагрузки: 4 Ω устимо - от 4 Ω до 8 Ω)Сопротивление нагрузки: 2,0 ВКонтур громкости: +10 дБ (100 Гц), +6,5 дБ (10 кГц) (громкость: –30 дБ)Эквалайзер (5-полосный графический валайзер):Год 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010Символ A B C D E F G H I JГод 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020Символ K L M N O P Q R S TМесяц 1 2 3 4 5 6 7 8 9 10 11 12 Символ A B C D E F G H I J K L Технические характеристики18Ru Частота: 80 Гц/250 Гц/800 Гц/2,5 кГц/ 8 кГц Диапазон амплитудно-частотных

стик: ±12 дБ (с шагом 2 дБ) Сабвуфер (моно): Частота: 50 Гц/63 Гц/80 Гц/100 Гц/ 125 Г ц/160 Гц/200 Гц Крутизна характеристики: –12 дБ/ окт, –2 4 дБ/окт Усиление: +6 дБ до –24 дБ Фаза: Нормальная/Обратная Проигрыватель компакт-

Система: Аудиосистема с компакт-

Используемые диски: Компакт-диск Отношение сигнал/шум: 94 дБ (1 кГц) (сеть I EC-A) Число каналов: 2 (стерео) Формат декодирования файлов MP3: MPE G-1 и 2 Audio Layer 3 Формат декодирования WMA: версия 7,

9, 9.1, 9.2 (2-канальное аудио) Формат сигнала WAV: Linear PCM и MS

PCM (без компрессии) USB Стандартная спецификация USB: USB 2.0 полноскоростной Максимальная сила тока: 1 A Протокол USB: MSC (Mass Storage Class) MTP (Media Transfer Protocol) AOA (Android Open Accessory) 2.0 Файловая система: FAT12, FAT16, FAT32 Формат декодирования файлов MP3: MPE G-1 и 2 Audio Layer 3 Формат декодирования WMA: версия 7,

9, 9.1, 9.2 (2-канальное аудио) Формат декодирования FLAC: v1.3.0 (Free

PCM (без компрессии) Тюнер FM Диапазон частот: от 87,5 МГц до 108,0 МГц Полезная чувствительность: 11 дБф (1,0 мкВ/75 Ω, моно, отношение

игнал/шум: 30 дБ) Отношение сигнал/шум: 72 дБ (сеть IEC-A) Тюнер MW Диапазон частот: от 531 кГц до 1 602 кГц Полезная чувствительность: 25 мкВ

ношение сигнал/шум: 20 дБ) Отношение сигнал/шум: 62 дБ (сеть IEC-A) Тюнер LW Диапазон частот: от 153 кГц до 281 кГц Полезная чувствительность: 28 мкВ

ношение сигнал/шум: 20 дБ) Отношение сигнал/шум: 62 дБ (сеть IEC-A)

• Характеристики и конструкция могут быть изменены без предварительного уведомления.

Примечание: В соответствии со статьей 5 закона Российской Федерации «О защите прав потребителей» и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer Europe NV оговаривает следующий срок службы изделий, официально поставляемых на российский рынок. Автомобильная электроника: 6 лет Прочие изделия (наушники, микрофоны и т.п.): 5 лет19Ru
