TQ 740 ES ICE - Cuisinière Ariston Thermo - Notice d'utilisation et mode d'emploi gratuit

Type de plaque	Gaz
Nombre de brûleurs	4
Grilles de support	Présentes pour les récipients de cuisson
Commandes	Manopoles pour chaque brûleur
Allumage	Allumage par étincelle intégrée
Dispositif de sécurité	Arrêt automatique en cas d'extinction accidentelle de la flamme
Matériau de la surface	Non précisé
Type de gaz compatible	Non précisé
Dimensions	Non précisées
Couleur	Non précisée
Type de brûleurs	Brûleurs gaz standards
Sécurité enfants	Non précisé
Nettoyage	Facile, surface plane
Installation	Encastrable
Consommation énergétique	Non précisée

FOIRE AUX QUESTIONS - TQ 740 ES ICE Ariston Thermo

Comment allumer la cuisinière Ariston Thermo TQ 740 ES ICE ?

Pour allumer la cuisinière, assurez-vous que l'alimentation électrique est connectée, puis tournez le bouton de commande de la zone de cuisson désirée dans le sens des aiguilles d'une montre jusqu'à entendre un clic.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est bien branchée à une source d'alimentation. Assurez-vous que le bouton de commande est correctement réglé et que la zone de cuisson que vous utilisez est sélectionnée.

Comment nettoyer la surface de cuisson en vitroceramique ?

Utilisez un nettoyant spécifique pour vitrocéramique et un chiffon doux. Évitez les matériaux abrasifs qui pourraient rayer la surface.

La cuisinière émet un bruit étrange, que faire ?

Un bruit peut être normal lors de l'utilisation. Cependant, si le bruit persiste, débranchez la cuisinière et contactez un technicien qualifié pour une vérification.

Comment régler la température de cuisson ?

Tournez le bouton de contrôle de la zone de cuisson pour sélectionner la température souhaitée. Les repères sur le bouton vous aideront à choisir le niveau de chaleur.

Puis-je utiliser des casseroles en métal sur la surface vitrocéramique ?

Oui, vous pouvez utiliser des casseroles en métal, mais assurez-vous qu'elles sont compatibles avec l'induction si votre modèle en est équipé.

Comment détartrer la cuisinière ?

Utilisez un produit détartrant adapté pour les appareils de cuisine selon les instructions du fabricant. Rincez soigneusement après le nettoyage.

Où trouver le manuel d'utilisation de la cuisinière ?

Le manuel d'utilisation est souvent inclus avec le produit. Vous pouvez également le télécharger depuis le site officiel d'Ariston Thermo.

Que faire si la lumière du four ne s'allume pas ?

Vérifiez l'ampoule du four et remplacez-la si nécessaire. Assurez-vous également que le four est bien alimenté en électricité.

Comment régler le minuteur de cuisson ?

Pour régler le minuteur, tournez le bouton du minuteur jusqu'à la durée souhaitée. Le minuteur émettra un signal sonore lorsque le temps sera écoulé.

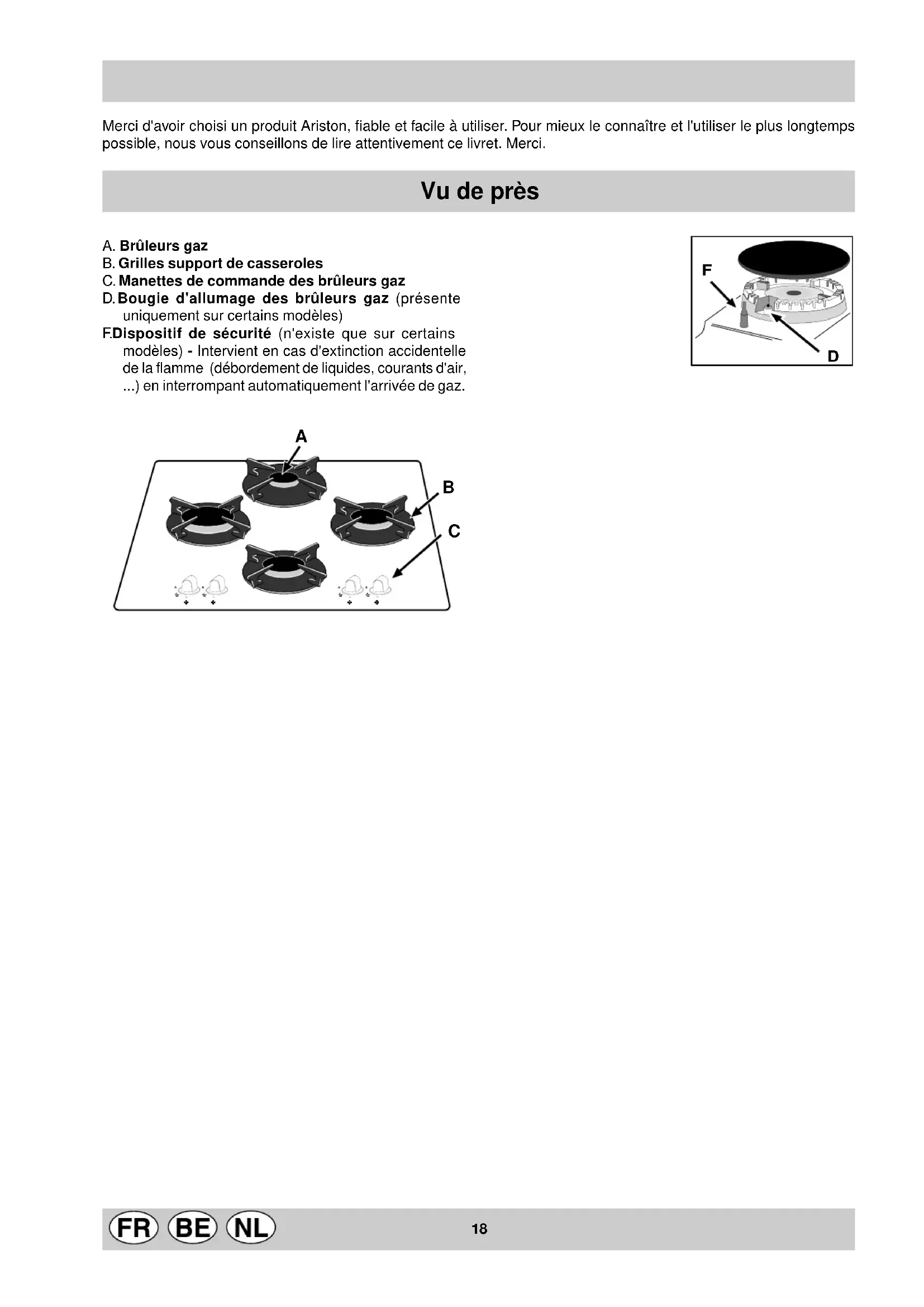

MODE D'EMPLOI TQ 740 ES ICE Ariston Thermo

Merci d'avoir choisi un produit Ariston, fiable et facile a utiliser. Pour mistré le connaître et l'utiliser le plus longtemps possible, nous vous conseillons de dire attentivement ce livre. Merci.

Vu de性和

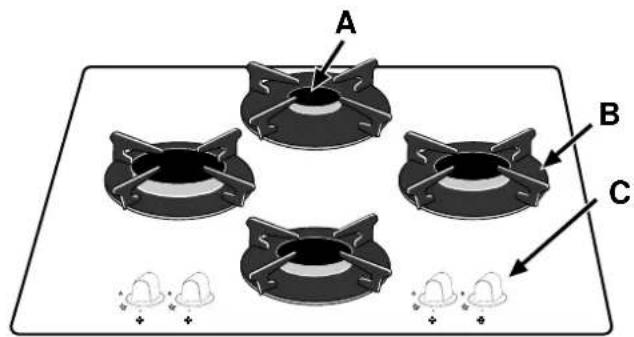

A. Brûleurs gaz

B. Grilles support de casseroles
C. Manettes de commande des brûleurs gaz
D. Bougie d'allage des brûleurs gaz (préSENTe), unquèment sur certains modèles)

F.Dispositif de sécurité (n'existe que sur certains modèles) - Intervient en cas d'extinction accidentelle de la flamme (débordement de liquides, courants d'air, ...) en interrompant automatiquement l'arrivée de gaz.

Sur chaque manette il y a indication de la position du brûleur gaz correspondant.

Brûleurs gaz

Ils ont des dimensions et des puissances différentes. Choisissez-en un en fonction du diamètre de la casserole utilisée.

Pour le réglage du brûleur choisi, servez-vous de la manette correspondante, comme suit:

Eteint

Maximum
Minimum

Certains modèles sont équipés d'un allumage intégré à l'intérieur de la manette (le symbole ne trouve pres de chaque manette).

Les modèles sont équipés d'allumage intégré dans la manette. Pour allumer le brûleur choisi, appuyez à fond sur la manette correspondante, tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position maximum et jusqu'au déclenchement du train d'étinçelles, continuez à appuyer pendant 3-4 secondes environ pour faire chauffer le dispositif de sécurité gaz "F" qui garde automatiquement la flamme allumée.

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre jusqu'à son point d'arrêt (correspondant au symbole “ ”).

Conseil: en cas d'extinction accidentelle de la flamme du brûleur, fermez la manette de commande et ne tentez de rallumer qu'au bout d'une minute au moins.

Comment le garder en forme

Avant toute opération, coupez l'alimentation électrique de l'appareil.

Pour prolonger la durée de vie de votre table nettoyez-la féquèment, en n'oubliant pas que:

. pour le nettoyage, ne pas utiliser d'appareils à vapeur
A l'usage, les grilles "Silver" ont tendance à fonce, voilà pourquoi la table est équipée d'un autre kit de grilles noires.
- les parties émailées et en verre doivent être lavées à l'eau tiède sans utiliser de poudres récurantes ou de produits corrosifs qui pourrait les abîmer;
- les pièces amovibles des brûleurs doivent être lavées souvent avec de l'eau chaude et du détergent en veillant à éliminer toute incrustation possible;
- pour les tables équipées d'un dispositif d'allumage automatique, procédez à un nettoyage liéquent de la partie terminale des dispositifs d'allumage électronique instantané en vérifier que les orifices de sortie du gaz ne soient pas bouchés;
- le plan de cuisson doit être nettoyé avec un produit pour le nettoyage des verres. N'utilisez enaucun cas des éponges ou produits abrasifs, qui pouraient rayer le verre.
- nettoyez régulierement la surface de la table en utilisant une solution d'eau tiède et de détergent non abrasif. Eliminez tout d'abord tous restes d'aliments et toutes éclaboussures de graisse à l'aide d'un racloir comme par exemple CÉRAIANT pas fourni avec l'appareil) (Fig.A).

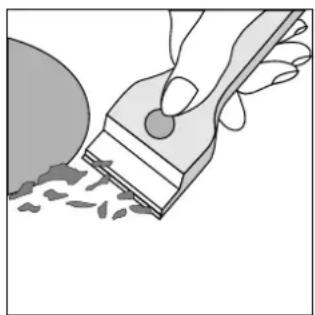

Nettoyez la table de cuisson quand elle est tiède; utilisez un produit de nettoyage approprié, frottez avec un chiffon humide et essuyez. Sucre ou des alimentés à haut contenu en sucre doivent être aussitôt nettoyés quand la zone de cuisson est encore chaude à l'aide d'un racloir. N'utilise jamais dépônges ou de produits abrasifs, ni de détergents chimiques agressifs tels que par exemple les produits en atomiséur pour four ou les produits détachants (Fig. B);

Fig.A Fig.B

Graissage des robinets

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

N.B.: Cette opération doit être effectuee par un technicien agree par le fabricant.

Conseils d'utilisation

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un maximum de rendement, n'oubliez pas de:

• utiliser des cassetoles appropriées pour chaque brûleur (voir tableau), vous évitezez ainsi que les flammes ne dépassent du fond des cassetoles.
• utiliser toujours des cassetoles à fond plat et avec couvercle.
• au moment de l'ébullition, tourner la manette jusqu'à la position minimum.

Brûleur ø Diamètre réçipients (cm)
Rapide (R) 24 – 26
Semi-Rapide (S) 16 – 20
Auxiliaire (A) 10 – 14

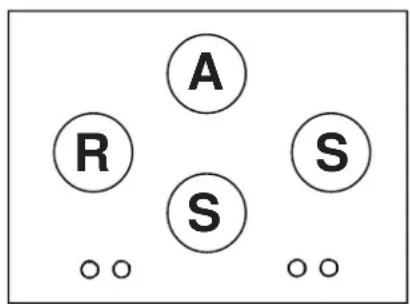

Pour désigner le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caracteristiques des brûleurs et des injecteurs"

Quelque chose ne va pas?

Il peut arriver que la table ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-venture, voyons Ensemble que faire.

Vérifiez avant tout qu'il n'y ait pas de coupure de gaz ou de courant, et que les robinets du gaz en amont de la table soient bien ouverts.

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

Avez-vous contrôle si:

• les orifices de sortie du gaz ne sont pas par hasard bouchés.
• les pièces amovibles composant le brûleur sont bien montées correctement.
• il y a des courants d'air dans les environns de la table.

La flamme ne reste pas allumée dans les versions avec dispositif de sécurité.

Avez-vous contrôle si:

• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre au dispositif de sécurité d'être branché.
• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s'éteint quand il est régle sur la position de minimum.

Avez-vous contrôle si:

• les orifices de sortie du gaz ne sont pas par hasards bouchés.
• il y a des courants d'air dans les environs de la table.
• Le minimum n'a pas eté correctement régle (Voir paragraphe "Réglage minimum").

Les casseroles sont instables.

Avez-vous contrôle si:

• Le fond de la casserole est parfaitement plat.
• la casserole est bien placée au centre du brûleur.
• Les grilles n'ont pas par hasard eté inverties.

Si, malgré tous ces contrôle, votre table ne fonctionné toujours pas et l'inconvénient persiste, appelez le Service ÀpRES-vente Merloni Elettrodomestici le plus proche en précisant:

• le type de panne.
• le sigle du modele (Mod. ...) indiqué dans le certificat de garantie.

Ne faites jamais appel à des techniciens non agreés et refusez toujours l'installation de pieces détachées non originales...

La sécurité, une bonne habitude

Pour garantir l'efficacité et la sécurité de ce produit:

adressez-vous exclusivement aus Centres d'assistance technique agreees
- demander toujours l'utilisation de pieces détachées originales.

• Ce livre concerne une table de cuisson à encastrer classe 3.
• Cet apparéil a été concu pour un usage non professionnel, à domicile, ses caractéristiques ne peuvent être modifiées.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• La sécurité électrique de cet apparéil n'est garantie que si ce dernier a été correctement raccordé à une installation de mise à la terre efficace conforme aux normes de sécurité.

Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accès:

• aux commandes et à l'appareil en général;
• aux emballages (sachets, polystyrene, clous etc.);
• à l'appareil, pendant et tout de suite après son fonctionnement, à cause de la surchauffe;
• à l'appareil inutilisé dans ce cas il faut rendre inoffensives les parties pouvant s'avérer dangereuses).

Evitez:

• de toucher l'appareil avec des parties du corps humides;
• de l'utiliser pieds nus;
• de tirer sur l'appareil ou sur le cordon d'alimentation pour le débrancher de la prise de courant;
• toute opération inappropriée ou dangereuse;
• de boucher les fentes d'aération ou de déperdition de la chaleur;
• que le cordon d'alimentation de petits électroménagers touchent à des parties chaudes de l'appareil;
• l'exposition aux agents atmosphériques (pluie, soleil);
  -d'utiliser des liquides inflammbles a proximite;
• d'utiliser des adaptateurs, des prises multiples et/ou des rallonges;

• La table résiste aux sautes de température et aux chocs. Cependant, elle peut se briser sous l'effet d'un chic provoqué par un objet pointu, tel qu'un outil par exemple. Dans ce cas, coupez immédiatement l'alimentation et contactez un centre de Service Àpre-Vente/agree pour la réparation.

• toute tentative d'installation ou de réparation sans l'intervention de personnel qualifié.

Faites toujours appel à des techniciens qualifiés dans les cas suivants:

• installation (conformé aux instructions du fabricant);
• quand vous avez des doutes sur son fonctionnement;
• remplacement de la prise en cas d'incompatibilité avec la fiche de l'appareil.

Faites appel aux centres de service après-vente agreeés par le fabricant dans les cas suivants:

• en cas de doute sur le bon état de l'appareil lors de son déballage;
  endommagement ou remplacement du cordon d'alimentation;
• en cas de panne ou de mauvais fonctionnement, exigez des pièces détachées originales..

Effectuez les opérations suivantes:

• évitez toute opération autre que la cuisson;
• vérifie le bon état de l'appareil lors de son déballage;
• débranchez l'appareil de la prise de courant en cas de mauvais fonctionnement et avant toute opération de nettoyage ou d'entretien;
• quand il est inutilisé, débranchez-le de la prise et fermez le robinet du gaz (s'il y en a un de prévu);
• veilles à ce que les manettes soient toujours sur la position "·"/o" quand l'appareil est inutilisé;
• coupez le cordon d'alimentation après l'avoir débranché de la prise quand vous decide de ne plus utiliser votre apparéil.
• Le fabricant décline toute responsabilité en cas de dommages dus à: une mauvaise installation, à des usages impropres, incorperts et déraisonnables.

Les instructions suivantes sont destinées à l'installateur qualifié pour lui permettre d'effectuer correctement les opérations d'installation, de réglage et d'entretien technique conformément aux normes en viqueur.

Important: n'importe qu'elle opération de réglage, d'entretien, etc..., doit être effectuee après avoir débranché la prise de la table de cuisson.

Les apparêils régés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

gaz Naturel Categorie II2E+3+ pour la France; gaz Naturel Categorie II2E+3+ pour la Belgique; gaz Naturel Categorie I2L pour la Hollande.

Un ultérieur réglage n'est donc pas nécessaire.

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra est fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoi simples, sont délices et primordiales pour que vous table de cuisson vous rende le meilleur service. L'installation doit être effectuee conformément aux textes reglementaires et règles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquefies situées à l'intérieur desBATIMENTS d'habitation et de leur dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire département.

Positionnement

Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:

• Pour la France selon les Normes Nationales en vigueur.
• Pour la Belgique NBN D51-003 et NBN D51-001 en viqueur.
• Pour la Hollande NEN-1078 en vigueur.

Il faut observer les conditions suivantes:

a) La piece doit prévoir un système d'évacuation vers l'externe des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction des que l'on allume l'appareil.

En cas de cheminée ou conduit de fumée ramifié Directement à l'externe
(reservé aux apparèils de cuisson)

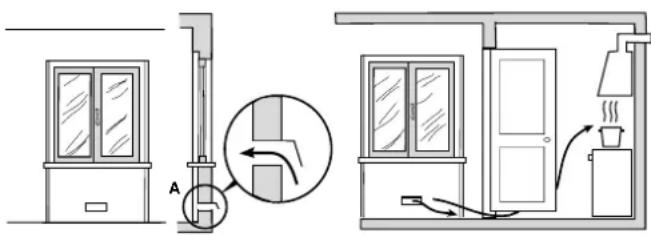

b) La piece doit être équipée d'un système permettant l'apport d'air indispensable à une bonne combustion. La quantité d'air comburant ne doit pas être inférieure à 2 m^3/h par kW de puissance installée. Le système peut être du type prélevant directement l'air de l'extérieur de l'immeuble au moyen d'un conduit devant avoir au moins 100~cm^2 de section utile et ne risquant pas d'être accidentellement bouché. Pour les tables de cuisson dépourvues de dispositif de sécurité en cas d'extinction de la flamme, il faut prévoir des ouvertures d'aération agrandies de 100% , le minimum prévu est de toute manière de 200cm^2 (Fig. A). Ou bien du type prélevant indirectement l'air de locaux adjacentes équipés d'un conduit d'aération vers l'extérieur comme sus indiqué et qui ne soient pas des parties communes de l'immeuble, des pieces à risque d'incendie ou des chambris à coucher (Fig. B).

adjacentventiler
Exemples d'ouverture de ventilation Agrandissement de la fissure entre
pour l'air comburant la porte et le sol
Fig.A Fig.B

c) En cas d'utilisation intensive et prolongée de l'appareil, une aération supplémentaire pourrait être nécessaire; dans ce cas, ouvre une fenêtre ou augmentez la puissance de l'aspiration mécanique si vous disposez d'une hotte.
d) (Pour la France et la Belgique) Les gaz de petrole liquifiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bidons de GPL doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation par le bas, des fuites eventuelles de gaz. Les bidons de GPL, qu'ils soient vides ou partiellement pleins, ne devront donc pas être installés ou déposés dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de tener dans le local, uniquement le bidon que vous étés en train d'utiliser, place de façon à ne pas être sujet à l'action directe des sources de chaleur (fours, deux de bois, poées etc.) pouvant lui faire atteindre des températures dépassant 50^ .

Installation des tables à encastrer

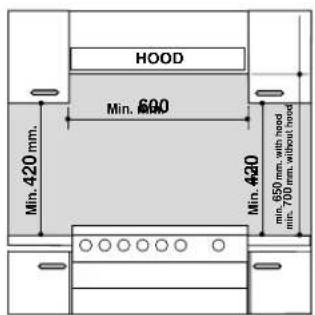

Possibilité d'installation côte à côte avec des meubles dont la hauteur ne dépasse pas cette du plan de travail. La paroi en contact avec la paroi postérieure de la cusinière doit être réalisée en matériel non inflammable. Pendant le fonctionnement, la paroi postérieure de la cusinière peut atteindre une température de 50^ supérieure à celle ambiente. Il faut observer les précautions suivantes pour une installation correcte de la cusinière:

a) Les meubles adjacents ayant une hauteur depassant celle du plan de travail, doivent etre situés à au moins 110 mm du bord du plan.
b) Les hêtes doivent être installées conformément aux

indications fournies par les notices d'instructions de ces dernières et en tous cas, à au moins 650 mm de distance.

c) Positionner les éléments adjacents à la hotte à 420 mm. au moins au-dessus de la table (Fig. C).

Fig. C

d) Si la table est installée sous un élément suspendu, il faut que ce dernier soit place à au moins 700 mm (millimétres) de distance du plan comme indiqué Fig. C.

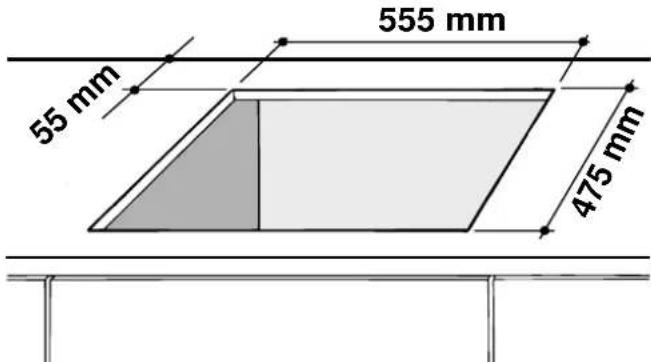

e) La niche praticée dans le meuble devra avoir les dimensions indiquées Fig.

Avant de procéder à la fixation au plan de travail, montez le joint (fourni) le long du périmètre de la table comme illustré.

Des crochets de fixation sont prévus pour fixer le plan sur des dessus de meuble de 20 à 40 mm d'épaisseur. Il est conseilé d'utiliser tous les crochets fournis pour obtenir une bonne fixation de la table.

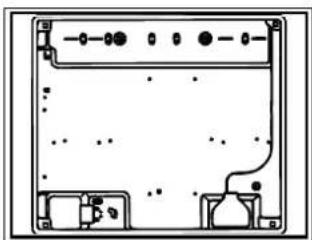

Scheme de fixation des crochets

Position crochet pour Position crochet pour top H=30mm top H=40mm

Devant

Position crochet pour Derrière top H=20mm

N.B: Utilisez les crochets inclus dans le "sachet accessoires" f) Si la table de cuisson n'est pas installée au-dessus d'un four encastre, il faut intercaler un panneau en bois servant d'iso1ation. Ce dernier doit etre instal1e a au moins 20 mm.de distance du bas de la table.

Note: si la table de cuisson est installée au dessus d'un four encastré, il vaut moins installer le four de façon à ce qu'il repose sur deux cales en bois; si le plan d'appui est un plan continu, ce dernier doit avoir à l'arrête une ouverture d'au moins 45 × 560 ~mm .

En cas d'installation au dessus d'un four encastre sans refroidissement à ventilation forcee, il faut prévoir des prises d'air d'entrée et de sortie pour avoir une bonne aération à l'intérieur du meuble. Les figures ci dessous illustrent des possibilités de montage.

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien régle pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des réguleurs de pression conformes aux Normes en vigueur.

Important: pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie

de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caracteristiques des brûleurs et des injecteurs".

Raccordement gaz

(Pour la Belgique - la Hollande)

Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien régèle pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des réguleurs de pression conformés aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique et I2L pour la Hollande, il faut avant tout installer le raccord "R" (fourni comme accessoire) avec son étanchisé "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique maje avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

• ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003
• ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour la Hollande selon les Normes Nationales en vigueur.

Raccordement du tube rigide (cuivre ou acier)

Le raccordement à la canalisation du gaz doit être effectué de façon à ne provoquer aucune contrainte à l'appareil. La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable avec joint d'étanchéité.S'il est nécessaire de faire tourner le raccord, il faut impérativement replacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est filtré G 1/2 taraud cylindrique.

Raccordement du tuyau flexible en acier

Le raccord d'entrée du gaz à l'appareil est filtré G 1/2 taraud cylindrique. Utiliser exclusivement des tuyaux et des joints d'étanchéité conformes à la norme en vigueur. La mise en service de ces tuyaux doit être effectue de façon à ce que leur longueur ne dépasse pas 2000mm , en extension maximum. ÀpRES avoir effectué le branchement, voirlez à ce que le tuyau metallique flexible ne soit pas écrasé ni place contre des parties mobiles.

Contrôle étanchéité

Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Branchementélectrique

Les tables équipées de cordon d'alimentation tripolaire sont prévues pour fonctionnement par courant alternatif, avec tension et fréquence d'alimentation figurant sur la plaquette des caractéristiques (située sous la table de cuisson) Le conducteur de terre du cordon se désigne par sa couleur jaune-vert. Pour l'installation au dessus d'un four encastré, le branchement électrique de la table et celui du four doivent être faits séparément et pour des raisons de sécurité et pour simplifier l'extraction du four s'il y a lieu.

Branchement du cordon d'alimentation à la ligne électrique

Monter sur le cordon une fiche normalisée pour la charge figurant sur la plaquette des caractéristiques; en cas de branchement direct sur la ligne électrique, intercaler entre l'appareil et l'installation électrique un interrupteur omnipolaire, avec ouverture minimum de 3mm entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre jaune-vert ne doit pas être interrompu par l'interrupteur). Le cordon d'alimentation doit être placé de façon à ce qu'il n'atteigne en aucun point une température dépassant la température ambiente de plus de 50^ . Avant de procédé au branchement, assurez-vous que:

• le plomb réducteur et l'installation de l'appointement puisent supporter la charge de l'appareil (voir plaquette des caractéristiques);
• l'installation électrique soit bien équipée d'une mise à la terre efficace dans le respect des normes et des dispositions prévues par la loi;
• la prise ou l'interrupteur omnipolaire puissant être ainsiement atteints après installation.

N.B: n'utiliser ni réducteurs, ni adaptateurs, ni dérivations car ils pourraient provoquer des surchauffes ou des brûlures.

Adaptation aux différents types de gaz

(Pour la France et la Belgique)

Pour adapter la table à un type de gaz différént de celui pour lequel elle a été conçue (indiqué sur la plaquette fixée sous la table ou sur l'emballage) replacer les injecteurs de tous les brûleurs et, pour ce faire, procédér comme suit:

• enlever les grilles de la table de cuisson et sorter les brûleurs de leur logement;
• dévisser les injecteurs à l'aide d'une clé à tube de 7 mm. et les remplaçer par les injecteurs appropriés au nouveau type de gaz (cf.tableau 1 "Caracteristiques des brûleurs et des injecteurs").
• remover les différentes parties en effectuant les opérations dans le sens inverse.
• en fin d'opération, remplacez l'ancienne étiquette de calibrage par la nouvelle, correspondant au nouveau gaz utilisé, que vous trouverez dans nos centres de Service Àpres-vente.

Uniquement pour la Belgique:

• en fin d'opération, remplacez l'ancienne étiquette de réglage par cette correspondant au nouveau gaz utilisé qui se trouve dans le sachet des injecteurs fournis avec le produit.

Si la pression du gaz utilise est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la canalisation d'arrivée, un régulateur de pression approprié conforme aux normes sur les régulateurs de gaz canalisés en vigueur dans le pays.

Réglage de l'air primaire des brûleurs (Pour la France et la Belgique) Les brûleurs ne nécessitant d'aucun réglage de l'air primaire.

Réglage des minima (Pour la France et la Belgique)
- Placer le robinet sur la position minimum;
- enlever la manette du brûleur correspondant et agir sur la vis de réglage située à l'intérieur ou bien à côté de la tige du robinet jusqu'à obtaining une petite flamme régulière.
N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage.

• vérifier si, en tournantrapidementla manette du maximum au minimum les brûleurs ne s'éteignent pas.
• Sur les appareils équipés de dispositif de sécurité (thermocouple), si le dispositif ne fonctionne pas lorsque les brûleurs sont au minimum, augmenter le débit des minima en agissant sur la vis de réglage.
  Aprés avoir effectué le réglage, remettez en place cachets situés sur le by-pass avec de la cire à cacheter ou tout matériel équivalent.

Caracteristiques des brûleurs et des injecteurs

Tableau 1(Pour la France et la Belgique)				Gaz liquides Gaz naturels
Brûleur Diamètre Puisance thermique kW (p.c.s.*)(mm) Nom. Red. (1) (mm) *** ** (mm) G20				By-pass 1/100 (mm) *** ** (mm) G20		Injecteur 1/100 G25	Débit* g/h		Injecteur 1/100	Débit* l/h
Rapide(Grand) (R)	100	3,00	0,7	41	39	86	218	214	116	286	332
Semi Rapide(Moyen) (S)	75	1,65	0,4	30	28	64	120	118	96	157	183
Auxiliaire(Petit) (A)	55	1,00	0,4	30	28	50	73	71	71	95	111
Pression dealimentation(FR)	Nominate (mbar)Minimum (mbar)Maximum (mbar)						28-302035	372545		201725	252030
Pression dealimentation(BE)	Nominate (mbar)Minimum (mbar)Maximum (mbar)						28-302035	372545		201525	251530

Tableau 1 (Pour la Hollande) Gaz naturels

Brûleur Diamètre	(mm)	Pouissance thermiquekW (p.c.s.*)Nominal Réduit (mm) G25		Injecteur1/100	Débit*1/h
Rapide (Grand) (R) 100 3,00 0,7	116 332
Semi Rapide (Moyen) (S) 75 1,65 0,4 96 183
Auxiliarie (Petit) (A) 55 1,00 0,4	71	111
Pression de alimentation	Nominale (mbar)Minimum (mbar)Maximum (mbar)				252030

A 15^ et 1013 mbar-gaz sec
Propane P.C.S. = 50,37 MJ/kg
* Butane P.C.S. = 49,47 MJ/kg
Naturele G20 P.C.S. = 37,78 MJ/m³
Naturele G25 P.C.S. = 32,49 MJ/m³

(1) Seulement pour les appareils équipés de dispositif de sécurité (Ref. F).

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives;
  89/336/CEE du 03/05/89 (Compatibilité electromagnétique) et modifications successives;
• 90/396/CEE du 29/06/90 (Gaz) et modifications successives (uniquement pour modès à gaz);
• 93/68/CEE du 22/07/93 et modifications successives.
• 2002/96/EC

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparciels menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparciels usages doivent être collectés séparément afin d'optimiser le taux de recupération et le recyclage des matérieliers qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devont contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur viel apparéil.

TQ 740 ES...
