GEBRUIKSAANWIJZING TQ 740 ES ICE Ariston Thermo

Wij danken u dat u een Ariston product heeft gekozen, veilig en gemakkelijk in het gebruik. Om het fornuis te leren kennen要去 het langdurig en zo goed möglich gebruikt worden. Wij raden u aan deze gebruiksaanwijzing te lezen. Dank u.

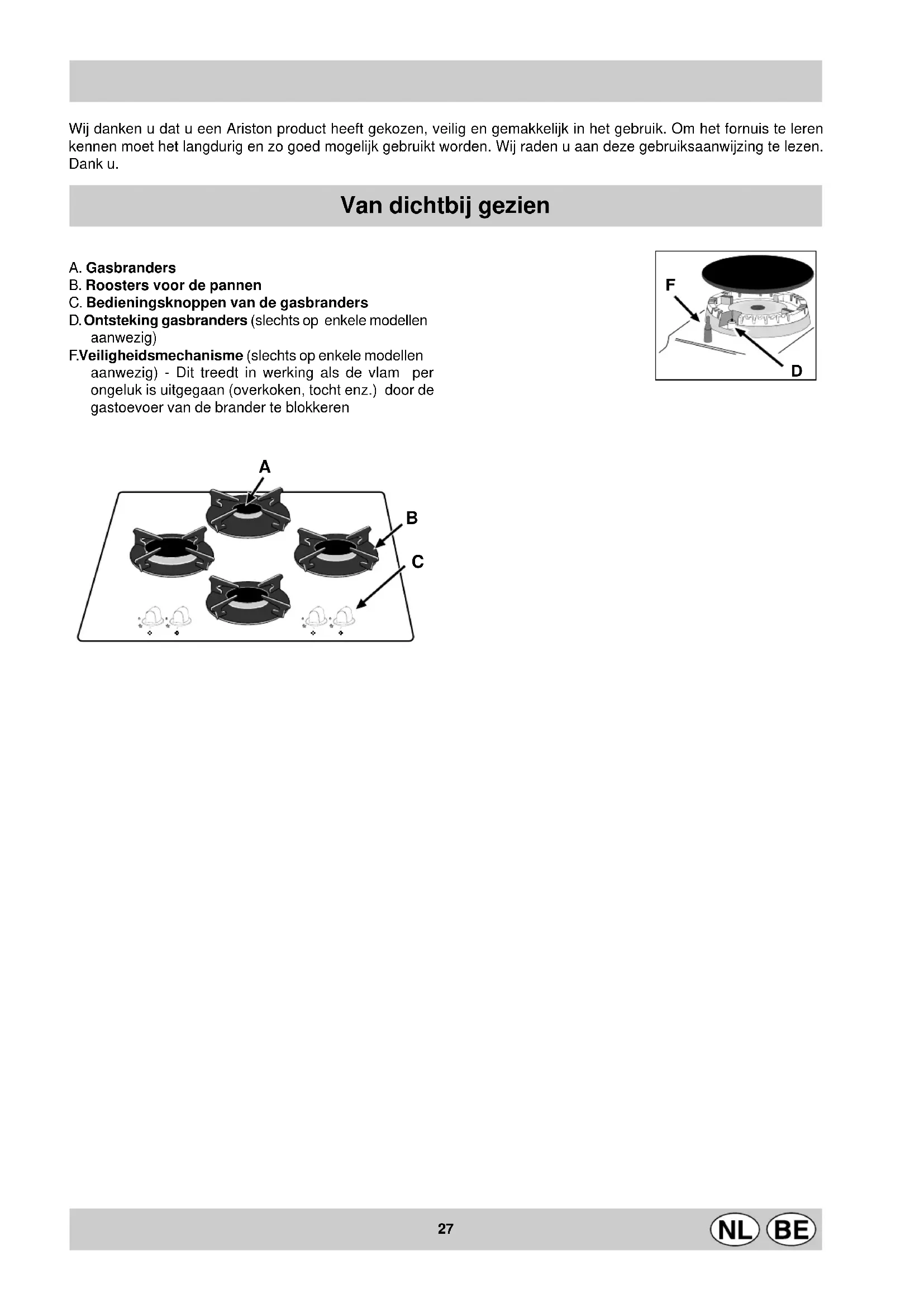

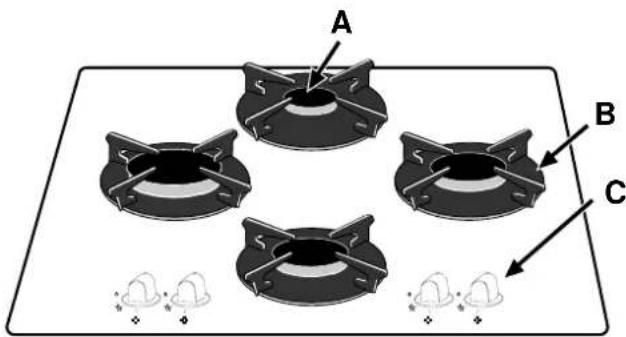

Van dicht bij gezien

A. Gasbranders
B. Roosters voor de pannen
C. Bedieningsknoppen van de gasbranders
D. Ontsteking gasbranders (slechts op enkele modellen aanwezig)
F. Veiligheidsmechanisme (slechts op enkele modellen aanwezig) - Dit treedt in werkung als de vlam per ongeluk is uitgegaan (overkoken, tocht enz.) door de gastoevoer van de brander te blokkeren

Hoe het fornuis te gebruiken

Opijdere knop is de positie van de betreffende gasbrander.

Gasbranders

Deze verschillen in afmeting en sterkte. Kies de brander die het beste past bij de doorsnede van de pan die u gaat gebruiken.

De bedieningsknop werkt als volgt:

Uit

Maximum Minimum

Enkele modellen zijn voorzien van ontsteking in de bedieningsknoppen zich (u ziet het symbol aanst iedere bedieningsknop).

De modellen zijn voorzien van ingebouwde onsteking in de knop. Voor het aansteken van de gekozen brander hoeft u slechts de betreffende knop in te drukken, dan谈起 den klok in te draaien totaan de maximum positie terwijl u hem ingedrukt houdt totdat de brander aan is en dan nog 3-4 seconden totdat het veriligheidssystem "F", dat de vlam automatisch aan houdt, verwarmd is. Voor het uitdoven van de gasbrander moet u de knop met de klok mee draaien totdat hij Niet verder kan (correspondeert met symbol **).

Belangrijk: in het geval dat een gasvlam per ongeluk uit gaat, draait u de knop op uit en wacht u tenminste een minuut voordat u hem wee aansteegt.

Het onderhoud

Sluit algid eerst de stroom af voordat u overgaat tot reinigen of onderhoud.

Voor lange duurzaamheid van uw fornuis is het belangrijk dat dit regelmatig worden schoongemaaakt. Onthoud het volgende:

• Gebruik voor het reinigen geen stoomapparaat.
• Aangezien de metalen roosters met het gebruik donker kuren worden, is de kookplaat voorzien van een extra set zwarte roosters.
• de geëmailleerde delen en de glazen worden gewassen met lauw water; gelebruik geen schuurmiddelen of bijtende middelen die het hunnen beschadigen;
• de losse delen van de gasbranders要去en vaak in een lauw sop worden gewassen; verwijder eventueel aangekoeke resten.
• bij de kookvlakken met automatische ontsteking要去 het uiteinde van de electronische ontstekingsmechanismen vaak zorgvuldig worden schoongemaakt. ControllerDat de gaten voor de gastoevoer Niet verstoetহ;

• De kookplaat worden schoon gemaatk met producten voor het reinigen van glas. Gebruik nooit schurende producten of schuursponzen die het glas konnen beschadigen.

• De kookplaat要去 regelmatig worden schoongemaakt met een sopje. Eerst要去 eventuele etensresten en vetspetters worden verwijderd met b.v. een schrapertje CERA (niet bijgeleverd) (afb.A).

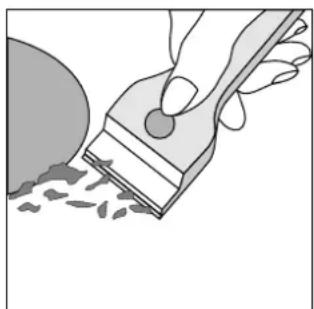

Maak de kookplaat schoon als hij lauw is; gebruik een schoonmaakmiddel dat geschikt is, wrijf met een vochtige doeok en droog hem af. Suiker of etenswaren met een hoog suikergehalte要去en onmiddelijk worden verwijderd met een schrapertje. Gebruik in geen geval schuursponzen of schuurmiddelen, noch chemisch aggressieve middelen zoals spray voor de oven of ontvekkingsmiddelen (afb.B);

Afb.A Afb.B

Het smeren van de kranen

Met verloop vanijd kan een kraan stroef worden of vast blijven zitten; in dat geval is hetoodzakelijk de kraan te verrangen.

N.B.: Dit moet worden uitgevoerd door een door de fabrikant bevoegde installmenteur.

Raadgevingen voor het gebruik

Practische raadgevingen voor het gebruik van de gasbranders

Onthoud het volgende voor het verkrijgen van maximum rendement:

• gebruik opijdere gasbrander de pannen die erop passen (zie tabel) zodate er geen vlammen onderuit steken.
• gebruik alsijd pannen met een platte bodem en met een deksel.
• draai op het moment van het aan de kook raken de knop op de minimum stand.

Branders ø Diameter pan (cm)

Snel (R) 24 – 26

Half-snel (S) 16 – 20

Spearbrander (A) 10 – 14

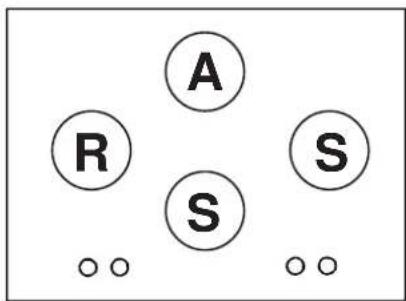

Voor het herkennen van het soort brander verwijzen wij u aan de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

Zijn er problemen?

Het kan gebeuren dat het kookvlak Niet functioneert of Niet goed functioneert. Laten wij zien wat eraan gedaan kan worden voordat u er hulp bij haalt.

Om te beginnen moet u controlleren of er wel stroom en gastroevoer is, en vooral of de gaskranen boven het fornuis nicht zich.

De brander gaat nicht aan of de vlam is nicht gewelijkmatig

Heeft u gecontroleerd of:
- de gaten voor de gastoevoer van de brander zijn verzestopt;
- alle onderdelen van de brander goed in elkaar gespastন;
- er/tocht is nabij het kookvlak.

De vlam blij nicht aan

Heeft u gecontroleerd of:
- u de knop goed heeft ingedrukt;
- u de knop voldoendeijd ingedrukt heeft gehonden voor het activeren van het veiligheidsmechanisme;
- de gaten voor de gastoevoer nabij het verilgheidsmechanisme verstochtহ.

De brander blijft Niet aan als hij op minimum staat

Heeft u gecontroleerd of:

• de gaten van de gastoevoer verstoptহn;
• er tocht is nabij het kookvlak;
• de minimum stand Niet goed is ingesteld (zie paragraaf "Het regelen van de minimum stand").

De paffen staan wankel

Heeft u gecontroleerd of:

• de bodem van de pan perfect plat is;
• de pan in het midden van de brander staat;
• de roosters verkeerd staan.

Als ondanks deze controles het kookvlak nicht functioneert en de storing blijft bestaan dan moet u de Merloni Technische Dienst voor Keukenapparatuur er bijhalen met opgave van:

• het soort storing;
• het nummer van het model (Mod. ...) dat op uw garantiebewijs staat.

Roep er nooit een nicht-erkende installerateur bij en weiger algtdiet Niet-originele onderdelen.

Veiligheid is een goede gewoonte

Om de doelmatigheid en veiligheid van dit toestel te garanderen raden wij u aan:

• voor reparaties alleen de Service Centers te bellen die door de fabrikant gemachtigd zijn.

• alkijd gebruik te maken van originele onderdelen.

• Deze gebruiksaanwijzing betreft een inbouwkookvlak klasse 3.

• Het apparaat is ontworpen voor nicht-professioneel gebruik en+zijn kenmerken mogen Niet veranderd worden.
• De instructies zijn alleen geldig voor de landen van bestemming waarvan de symbolen voorkomen in dit boekje en op het etiket met het registratienummer.
• De electrische verilgheit van dit apparaat is slechts d a n gegardeerd als het op de juiste wijze is geaard zoals voorgeschreven door de geldende verilgheidsnormen.

Vermijd dat kinderen en onbekwame Personen in aanraking komen met:

• de bedieningsknuppen en het apparaat in het algemeen;
• de verpakking (plastic zakken, polystyrene, spijkers enz.);
• het apparaat, gedurende en net na gebruik, gezien de但它 ervan;
• het Niet meer in gebruik+zijnde apparaat; in dit geval worden de onderdelen die gevaar+kunnen opleveren onklaar gemaakt.

De volgende handelingen要去en vermeden worden:

• het apparatusaat aanraken met vochtige lichaamsdelen;
• het gebruik van het fornuis als u blootsvoets bent;
• aan het apparaat of de voedingskabel trekken om dezeuit het stopcontact te trekken;
• verkeerde en gevaarlijke handelingen;
• het afsluiten van de ventilatie-openingen of hitte.afvoer;
• dat de snoer vankleine keukenapparatuur op de warmedelen van het apparaatterecht komen;
• het blootstellen aan atmosferische invloeden (regen, zon);
• het gebruik van ontvlambare vloeistoffen in denabijheid;
• het gebruik van adapters, dubbelstekkers en/of verlengsnoeren;

• het gebruik van wankele of cervormde pannen;

• De kookplaat is bestand gegen temperatuurschommelingen en stoten. Als het door scherpe voorwerpen worden gestoten kan hetECHter breken. In dat geval sluit u meteen de stroom af en wend u zich tot een bevoegde installmenter.

• het trachten te installereren of repareren zonder tussenkomst van een erkende installmenteur.

In de volgende gevallen is het absolutnoodzakelijk zich tot een erkende installmenter te wenden:

• het installereren (volgens de instructies van de fabrikant);
• als er twijfel bestaat betreffende het functioneren;
• het verwangen van het stopcontact in het geval de stekker van het apparaat er Niet in past.

In de volgende gevallen wentt u zich tot de door de fabrikant erkende technische Dienst:

• als u na het uitpakken onzeker bent over de conditie van het apparatusat;
• schade of vervanging van de voedingskabel;
• bij een storing of slecht functioneren; eis.altijd originele onderdelen;

Houd u zich aan de volgende regels:

• gebruik het fornuis alleen voor koken en voor niets anders;
• controller na het uitpakken dat het apparaat onbeschadigd is;
• sluit de stroom algid af in het geval van slecht functioneren en voordat u gaat schoonmaken en onderhoud uitvoeren;
• als het apparaat Niet in gebruik is moet u de stroom afsluiten en de gaskraan zich doen (indien aanwezig);
• controllerer altijd of de knoppen in de positie 12 = 12 staan als het fornuis Niet in gebruik is;
• snijd de voedingskabel door na het afsluiten van de stroom in het geval u het apparaat Nieteer gebruikt.
• De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan foute installatione of onjuist en onredelijk gelebruik.

Instrukties voor het installereren

Deze instrukties zijn voor de bevoegde installerur, zatat deze het installereren, regelen en onderhoud op de juiste wijzeuitvoert en volgens de geldende normen.

Belangrijk: sluit altijd eerst de stroom af voordat U tot onderhoud of regelen overgaat.

De apparaten zijn gebruisklaar gemaatk in de fabriek voor de functies (zie typeplaatje en plaatje van de gas instelling van het apparaat):

natuurlijk gas Categorie II2E+3+ voor Belgie;

Natuurlijk gas Categorie I2L voor Nederland.

Het is dus nicht nodig verdere regelingen uit te voeren.

Hetplaatsen

Belangrijk: dit apparaat mag alleen geinstalleerd worden en functioneren in goedGeVentileerde vertrekken volgens de voorschriften van de van kracht zijnde Normen:

NBN D51-003 e NBN D51-001 (voor Belgie);

NEN-1078 (voor Nederland).

De volgende eisen moeten in acht genomen worden:

a) Het vertrek要去 een afvoersystemeennaar buiten toe hebben voor de verbrandinsrook.Dit kan door middel van een afzuigkap of door middel van een elektrische ventilator, die automatisch aangaat, wonneer men de apparatuur aanzet.

In het gevaal van een schoorsteen of Rechtstreeks waar buiten vertakte rookleiding

(gereserveerd voor fornuizen)

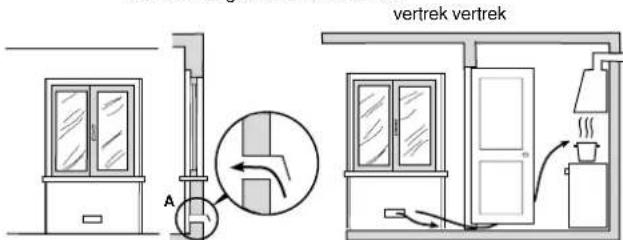

b) Het vertrek moet voorzien zijn van een systeme van luchttoevoer dieoodzakelijkis Voor de verbranding.De luchttoevoer mag Niet minder zichn dan 2m^3 /h per kW.Het systeem kan worden uitgevoerd doorrechtstreeks lucht van buiten aan te voeren door een leiding met een doorsnede van minstens 100~cm^2 en zodanig dat deze Niet belemmerd kan worden. Bij fornuizen zonder veiligheidsmechanisme要去en de ventilatie-openingen 100% groter zichn, met een minimum van 200~cm^2 (afb.A). Of op indirecte wijze vanuit aangrenzende vertrekken met ventilatie waar buiten, die nicht zichn: algemene ruimte van het gebouw, ruimten met brandgevaar of slaapkamers (afb.B).

Détail A Aangrenzend Te ventileren

Voorbeelden ventilatie-opening Verhoging van de spleet voor verbrandingsluchtussen deur en vloer

Afb. A Afb. B

c) Als U het apparaat intensief en lang acheer elkaar gebruikt kan het nodig+zijn het vertrek te luchten, b.v. door het raam te openen of de afzuigkap, indien aanwezig, op hoog te zetten.

d) (voor Belgie)

Vloeijaar gas, dat zwaarder is dan de lucht, zakt maar beneden. De vertrekken die GPL flessen bevatten要去en dus voorzien zijn van laagligende openingsen maar buiten voor afvoer van eventuele gaslekken. De GPL flessen, leeg of gedeelelijk vol, mogen dus nicht geinstalleerd of bewaard worden in vertrekken die lager�n dan het niveau van de vloer (kelders enz.). Houd in het vertrek alleen de fles die u aan het gebruiken bent, zodanig geplaatst dat hij Niet isblootgesteld aan warmtebronnen (oven, open haard, kachel enz.) die een temperatuur..\

Het installeren van inbouwkookplaten

Het is möglich het fornuis te installereren naast keukenkastjes als het Niet hoger is dan de aanrecht. De muur die inkontakt staat met de achterkant van het fornuis mag Niet van brandbaar materiaal zijn gemaakt. Tijdens werkking kan dechterwand van het fornuis een warmte bereiken van 50^ hoger dan de kamertemperatuur. Voor een juiste installerering van de fornuis要去en de volgende voorzorgsmaatregelen in acht genomen worden:

a) De meubels die direkt naast de kookplaat geplaatst zich en hier boven uitsteken,要去 op minstens 110 mm van de rand van deplaat staan.

b) De afzuigkappen要去en geinstalleerd worden volgens de vereisten die te vinden zich in het instructie-boekje dat bij de afzuigkap hoort, maar in ieder geval op een afstand van minstens 650 mm.

c) De meubels naast de kap moeten minstens 420 mm van het kookvlak verwijderd zich, zoals in Afb. C.

Afb.C

d) Als het kookvlak onder een keukenkastje worden geinstalleerd dan要去 de afstandussen de twee minstens 700~mm (milieter) (Afb. C).

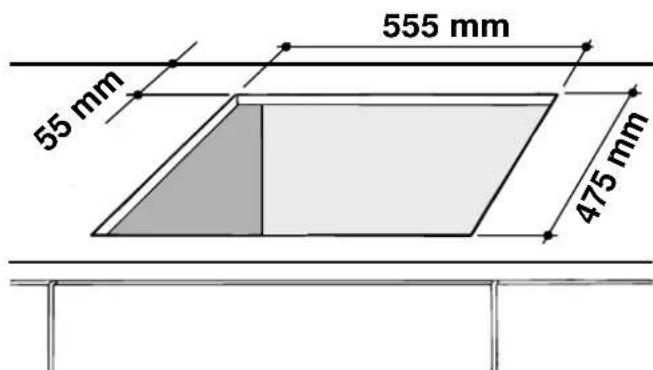

e) De ruimte die het meubel inneemt要去 de afmetingen hebben die op de figuren.

Voordat u overgaat tot bevestiging aan de aanrecht moet u de afdichting (bijgeleverd) aanbrengen langs de omtrek van de kookplaat zoals aangegeven in de afbeelding.

Met. behulp van bijgeleverde haken kan de kookplaat op een keukenblad met een dikte van 20 tot 40 mm vast gezet worden. Om deplaat goed vast te zetten is het aan te raden alle beschikbare haken te gebruiken.

Bevestigingschema van het kookvlak

Positie van de haak voor top Positie van de haak voor top hoogte H = 30mm hoogte H = 40mm

A frante

Atras

Positie van de haak voor top hoogte H = 20mm

N.B: Gebruik de haken die zich in de "doos met onderdelen" bevinden.

f) Als het kookvlak Niet worden geinstalleerd op een inbouwoven, dan is hetoodzakelijk een houten paneel aan te brengen als isolatie. Dit Moet geplaatst worden op een minimum afstand van 20mm van de onderkant van het kookvlak.

N.B: Als het fornuis boven een ingebouwde oven worden geinstalleerd, dan要去 men de oven zodanig installereren dat hij op twee houten lijsten rust; mocht hij op een doorlopende plank rusten, dan要去 deze aan de aschterkant tenminste 45 × 560 mm ruimte lately.

Aansluitengas

De aansluiting van het apparaat aan de gasbuizen要去 worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor Belgie) gaat u te werk zoals beschreiben in de paragraaf "Aanpassing aan verschillende types gas". Om het apparaat aan de gasbuizen aan te sluiten (natuurlijk gas I2E+3+ voor Belgie en I2L voor Nederland), dient men eerst de verbinder te monteren."R" (bijgeleverd) Tevens dient men zich pakking op de verbinder "G", die er uit ziet als een "L", van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas.

De aansluiting voert men UIT met behulp van:

• een onbuigbare buis (voor Belgie volgens de normen NBN D51-003)
• of met een flexible buis van roestvrij staal die in de muur zit en voortzet met bedrangingsverbinder.

Daarbij dient het apparaat uitgerust teijken van een gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaibaardient teijken. Voor Nederland dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

Aansluiting met harde buis (koper of staal)

De aansluiting aan het gas moet zodanig worden uitgevoerd dat het geen enkele druk uitoefent op het apparaat. Op de voedingsingang van het formuis zit een L-aansluiting, die gericht kan worden, met pakking. Als men de aansluiting要去 draaien, dan要去 men de pakking verrangen (bijgeleverd bij het formuis). De aansluiting van het gas aan het formuis is gedraad: rond mannelijk 1/2 gas.

Aansluiting met stalen flexible buis

Verwijder het rubberbuisje, dat zich op het apparaat bevindt. Het verbindingsstuk waardoor het gas toegang krijgt tot het apparaat is gedraad: kegelvormig mannelijk 1/2 gas. Gebruik

uitsluitend buizen en pakkingen, die voldoen aan de voorgeschreveen nationale normen. Het in werkung stellen van deze buizen moet zodanig worden uitgevoerd dat de lengte van de buizen, geheel uitgestrekt, nicht meer dan 2000 mm is. Nadat de aansluiting heeft plaats gezonden moet U kontroleren dat de metalen slang Niet in Kontakt is met beweegbare delen of dat hij knel zit.

Controle van de zichting

Als het apparaat geinstalleerd is moet men de/perfekte luchtdichtheid van de aansluitingen kontroleren met zeepsop, nooit met een vlam.

Elektrische aansluiting

De fornuizen met een drie-polige voedingskabel zich ingesteld op het gebruik van wisselstroom met een verzorgingsspanning en freiendentie zoals aangegeven op het typeplaatje (aan de onderkant van het apparaat). De geel/ groene draad is voor het aarden. In het geval van installereren boven een ingebouwde oven,要去 de elektrische aansluiting van het apparaat en van de oven apart worden uitgevoerd, zowel voor verilgheidsredenen als om het eventueel uittrekken van de oven möglich te makeen.

Het aansluiten aan het net

Monteer een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje; bij direkte aansluiting aan het net要去en een veel-polige schakelaar aanbrengen tussen het net en het fornuis met een minimum afstand van 3mm tussen de contactpunten, die is aangepast aan de lading en aan de geldende normen (de draad voor het aarden mag Niet worden onderbroken door de schakelaar). De voedingskabel要去zadanig geplaatst worden dat hij nergens een temperatuur bereikt vaneer dan 50^ .Voor het aansluiten kontroleert men dat:

• de zekering en het net de lading van het apparaat+kennen verdragen (zie typeplaatje);
• het net op efficiente wijze is geaard volgens de normen en voor-schriften van de wet;e e le disposizioni di legge;
• het stopkontakt of de schakelaar gemakkelijk bereikbaar়n.

N.B: gelebruik geen adaptors, dubbelstekkers of dergelijkke, aangezien deze oververhitting en branden könnenveroorzaken.

Aanpassing aan verschillende types gas (voor Belgie)

Voor het aanpassen van het kookvlak aan een ander type gas dan waar voor het gebruiksklaar is (aangegeven op het typeplaatje onderaan het kookvlak of op de verpakking)要去en de straalpijpen van de branders verrangen worden op de volgende wijze:

• verwijder de roosters en de branders;
• schroef de straalpijpen los met een buissleutel van 7mm en verrang ze met straalpijpen die geschikt zichoor het neue type gas (zie tabel 1 "Kenmerken van branders en straalpijpen");
• monteer de onderdelen weeR;
• aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft verwangen met het etiket dat correspondeert met het neue gas dat u gaat gebruiken; u vindt dit in het zakje met de bijgeleverde straalpijpjes.

Als de druk van het gebruekte gas verschillend is (of variabel) van wat is voorzien要去 op de toevoerbuis een drukregelaar worden aangebracht die voldoet aan de geldende Nationale Normen (regulatoren voor gekanaliseerd gas).

Regulatie primaire lucht van de branders (voor Belgie)

De branders hebben geen regulatie van de primaire lucht nodig.

Het regelen van de minimum stand (voor Belgie)

Het regelen van de minimum stand:

• zet het kraantje op minimum;
• neem de knop eraf en draai aan het regelschroeefje in of naast het staafje van het kraantje totdat u een regelmatige vlam heeft;

N.B.: bij vloeijaar gas要去 het regelschroefje geheel worden aangedraaid.

• draai de knop snel van maximum op minimum om te zien of de vlammen blijven branden;
• als, bij apparaten die een veiligheidsmechanisme hebben (thermo-element), dit Niet functioneert met de branders op minimum, dan要去 de minimum gastroevoer verhoogd worden door aan het regelschroefje te draaien.

Als de regulatie is uitgevoerd要去en de zegels op de bypassweek werden aangebracht met lak of gelijksoortig materiaal.

Kenmerken van de gaspitten en straalpiijpen

Tabel 1 (Voor Belgie) Vloeibaar gas Natu				urlijk gas
Branders Doorsene(mm)	Thermisch vermogen kW (p.c.s.*)(mm)	Nom.	Ger.(1)	By-pass 1/100 (mm) (mm)***	** (mm)	Straal. 1/100 G20	Bereik* g/h	Straal. 1/100	Bereik* l/h
Snel (Groot) (R)	100	3,00	0,7	41	39	86	218	214	116	286	332
Half snel (Medium) (S)	75	1,65	0,4	30	28	64	120	118	96	157	183
Hulp (Klein) (A)	55	1,00	0,4	30	28	50	73	71	71	95	111
Spanning van voeding	Nominale (mbar)Minimum (mbar)Maximum (mbar)						28-302035	372545		201525	251530

Tabel 1 (Voor Nederland)

Gaspit	Doorsenee (mm)	Thermisch vermogen kW (p.c.s.*)		Straal. 1/100 (mm)	Bereik* l/h G25
		Nom.	Gered.
Snel (Groot) (R)	100	3,00	0,7	116	332
Half Snel (Medium) (S)	75	1,65	0,4	96	183
Hulp (Klein) (A)	55	1,00	0,4	71	111
Spaning van voeding	Nominale (mbar)Minimum (mbar)Maximum (mbar)				252030

• Met 15°C en 1013 mbar-droog gas
  P.C.S. Propaangas = 50,37 MJ/kg
  * P.C.S. Butangas = 49,47 MJ/kg
  P.C.S. Natuurlijk gas G20 = 37,78 MJ/m³
  P.C.S. Natuurlijk gas G25 = 32,49 MJ/m³
  (1) Allen voor apparaten met veiligheidsmechanisme om gaslekkages te voorkomen (Ref. F).

Deze apparatuur voldoet aan de volgende richtlijnen van de gemeenschap:

• EEG/73/23 van 19/02/73 (Laagspanning) en successievelijke modificaties;
• EEG/89/336 van 03/05/89 (Electromagnetische compatibiliteit) en successievelijke modificaties;
• EEG/90/396 van 29/06/90 (Gas) en successievelijke modificaties;
• EEG/93/68 van 22/07/93 en successievelijke modificaties.
• 2002/96/EC

De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijkke electrische apparaten nicht mogen

vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去en apart worden ingezameld om zo het hergebruik van de gebruekte materiaalen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbol op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wonneer u het apparaat vermietigt, het apparaat apart要去en ingezameld. Consumenten要去en contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vermietiging van hun oude apparaat.

TQ 740 ES...
