BEDIENUNGSANLEITUNG TQ 740 ES ICE Ariston Thermo

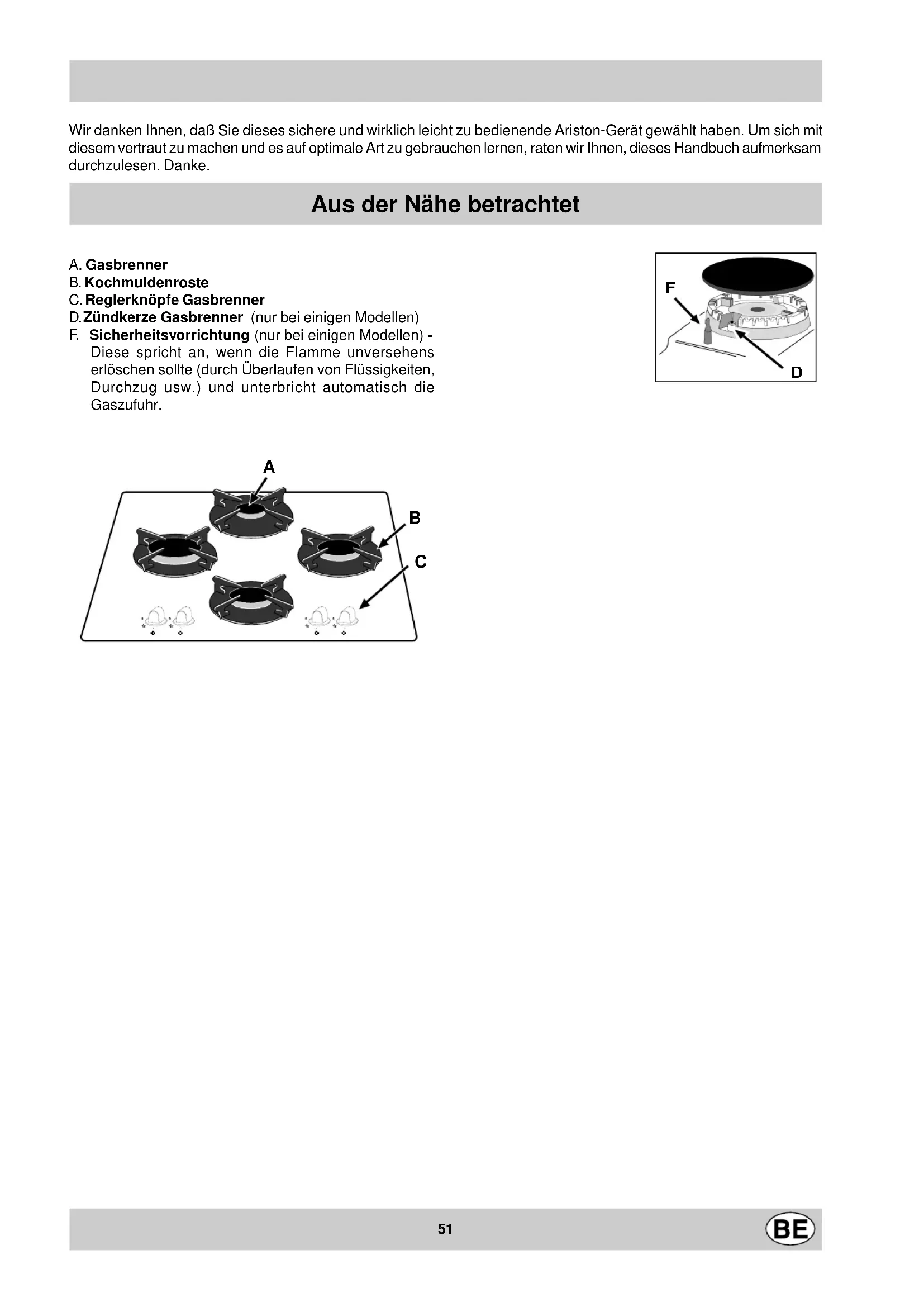

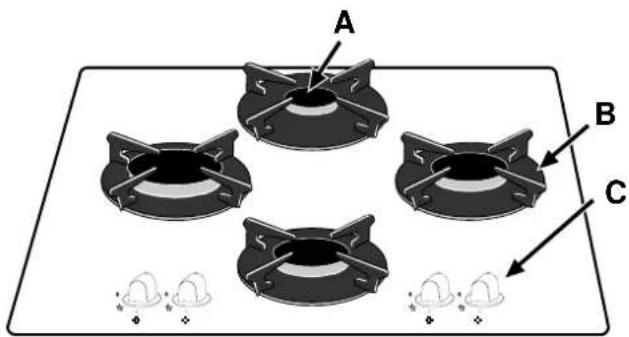

SR51 Wir danken Ihnen, daß Sie dieses sichere und wirklich leicht zu bedienende Ariston-Gerät gewählt haben. Um sich mit diesem vertraut zu machen und es auf optimale Art zu gebrauchen lernen, raten wir Ihnen, dieses Handbuch aufmerksam durchzulesen. Danke. A. Gasbrenner B. Kochmuldenroste C. Reglerknöpfe Gasbrenner D. Zündkerze Gasbrenner (nur bei einigen Modellen) F. Sicherheitsvorrichtung (nur bei einigen Modellen) - Diese spricht an, wenn die Flamme unversehens erlöschen sollte (durch Überlaufen von Flüssigkeiten, Durchzug usw.) und unterbricht automatisch die Gaszufuhr. Aus der Nähe betrachtet

C52 Auf einem jeden Reglerknopf ist der diesem Knopf entsprechende Gasbrenner. Gasbrenner Diese sind unterschiedlicher Größe und Leistung. Verwenden Sie den Brenner, der größenmäßig am besten zu dem jeweilig verwendeten Topf paßt. Mittels des entsprechenden Reglerknopfes kann der jeweilige Brenner wie folgt reguliert werden:

• AUS Maximum Minimum Einige Modelle sind mit einer in den Reglerknopf integrierten Zündvorrichtung ausgestattet (das Symbol befindet sich demnach neben jedem Reglerknopf). Die Modelle sind mit einer im Schalterknopf integrierten Zündvorrichtung ausgerüstet. Zur Zündung des gewünschten Brenners genügt ein Druck auf den entsprechenden Schalterknopf und Drehen desselben (im Uhrzeigersinn) bis auf höchste Brennerleistung. Halten Sie den Knopf solange gedrückt, bis die Zündung erfolgt. Dies erfordert ca. 3-4 Sekunden, d.h. bis sich die Sicherheitsvorrichtung „F" erwärmt, und so automatisch das Brennen der Flamme gewährleistet. Um den Brenner auszuschalten, drehen Sie den Reglerknopf im Uhrzeigersinn auf AUS (gekennzeichnet durch das Symbol “•”). Anmerkung: Sollte die Flamme unversehens erlöschen , drehen Sie den Reglerknopf wieder auf AUS, warten Sie daraufhin mindestens 1 Minute, bevor Sie versuchen, die Flamme erneut zu zünden. Inbetriebnahme des Gerätes Vor jeder Reinigung und Pflege muß das Gerät vom Stromnetz getrennt werden. Um eine lange Lebensdauer des Backofens zu gewährleisten, muß er regelmäßig gründlich gereinigt werden. Beachten Sie hierbei bitte daß:

• Verwenden Sie zur Reinigung bitte keine Dampfgeräte.

• Die "Silver"-Kochfeldroste könnten im Laufe der Zeit dunkel werden, aus diesem Grunde wird mit dem Kochfeld ein zweiter Satz Roste in der Farbe schwarz geliefert.

• Emaille- und Glasteile mit lauwarmem Wasser, ohne Zusatz von Scheuermitteln oder scharfen Reinigungsmitteln, die diese Teile beschädigen könnten, zu reinigen sind;

• die abnehmbaren Brennerteile regelmäßig mit warmem Wasser gereinigt und von eventuellen Verkrustungen befreit werden müssen;

• bei den Modellen mit elektronischer Zündung die Spitzen dieser Zündvorrichtung häufig gereinigt werden müssen, wobei zu kontrollieren ist, daß die Gasaustrittslöcher auch nicht verstopft sind;

• das Kochfeld mit einem Spezialreiniger für Glas gereinigt werden muss. Vermeiden Sie den Einsatz von Scheuermitteln oder Stahlschwämmern, diese verkratzen das Glas.

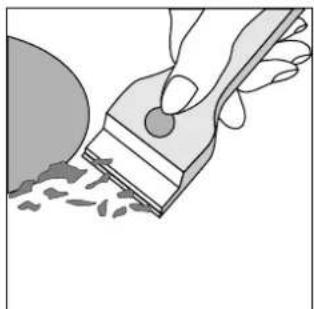

• Zeranfelder regelmäßig mit warmer milder Seifenlauge gereinigt werden sollten. Entfernen Sie vorher sämtliche Fettspritzer oder Kochreste mit einem geeigneten Schaber, wie z.B. (nicht mitgeliefert).(Abb. A). Reinigen Sie das Kochfeld, wenn es noch lauwarm ist; verwenden Sie ein geeignetes Reinigungsmittel, reiben Sie es mit einem feuchten Tuch sauber, und trocknen Sie es anschließend gut ab. Zucker oder stark zuckerhaltige Speisereste müssen sofort bei noch lauwarmem Kochfeld mit einem Schaber entfernt werden. Scheuermittel und -schwämme sind absolut zu vermeiden, ebenfalls zu vermeiden sind chemische Reinigungsmittel, wie Backofensprays oder Fleckenmittel. (Abb. B); Abb. A Abb. B Schmieren der Gashahnarmatur Im Laufe der Zeit könnte der Gashahn blockieren oder sich nur schwer drehen lassen. In einem solchen Fall ist der Hahn selbst auszuwechseln. NB: Diese Arbeit darf nur durch einen vom Hersteller anerkannten Techniker durchgeführt werden. So halte ich das Gerät in Topform53 Praktische Hinweise zum Gebrauch der Brenner Um höchste Leistungen zu erzielen empfiehlt es sich, folgende Hinweise zu beachten:

• Benutzen Sie den Brenner, der größenmäßig zu dem jeweilig verwendeten Topf paßt (siehe Tabelle), hierdurch vermeiden Sie, daß die Flamme über den Topfboden hinausschlägt.

• Verwenden Sie nur Töpfe mit Deckel.

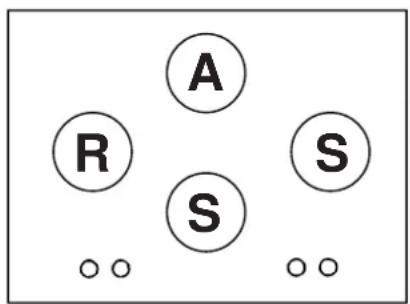

• Drehen Sie den Reglerknopf auf Minimum, sobald das Gargut kocht. Brenner ø Topfdurchmesser (cm) Starkbrenner (R) 24 – 26 Mittelstarker Brenner (S) 16 – 20 Hilfsbrenner (A) 10 – 14 Um zu erkennen, welchen Brenner Sie verwenden, ziehen Sie bitte die im Abschnitt "Eigenschaften der Brenner und Düsen" befindlichen Zeichnungen zu Rate. Gebrauchshinweise Gibt's ein Problem ? Bevor Sie bei einer eventuellen Störung den Kundendienst anfordern, sollten einige Kontrollen vorab durchgeführt werden. Vergewissern Sie sich in erster Linie, daß auch keine Unterbrechung in der Strom- bzw. Gaszufuhr Ihrer Anlage besteht, und ob der Gashaupthahn auch aufgedreht wurde. Der Brenner zündet bzw. hält die Flamme nicht gleichmäßig. Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen der Gasbrenner verstopft sind;

• alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;

• Durchzug in Kochmuldennähe besteht. Die Flamme erlischt bei den Versionen mit Sicherheitsvorrichtung. Bitte kontrollieren Sie, ob:

• der Reglerknopf auch vollständig eingedrückt wurde;

• der Reglerknopf auch lange genug eingedrückt wurde, um die Aktivierung der Sicherheitsvorrichtung zu ermöglichen;

• die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopft sind. Bei Einstellung des Brenners auf Minimum erlischt die Flamme. Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen verstopft sind;

• Durchzug in Kochmuldennähe besteht;

• das Minimum korrekt reguliert wurde (siehe Abschnitt "Minimumeinstellung"). Das Kochgeschirr steht nicht sicher. Bitte kontrollieren Sie, ob:

• der Topfboden auch vollständig eben ist;

• der Topf auch genau auf die Brenner;

• die Kochmuldenroste verwechselt wurden. Sollte Ihre Kochmulde trotz aller Kontrollen nicht funktionieren bzw. die Störung weiter bestehen bleiben, dann fordern Sie bitte den nächstliegenden Merloni Elektrogeräte - Kundendienst an, wobei folgende Daten anzugeben sind: - genaue Beschreibung des Fehlers; - Modellnummer (Mod. ...), die Sie aus dem Garantieschein entnehmen können. Beauftragen Sie bei einem Defekt niemals einen nicht autorisierten Kundendienst bzw. Techniker und lassen Sie ausschließlich Original-Ersatzteile einbauen.54 Die Sicherheit - Eine gute Gewohnheit

• Dieses Handbuch bezieht sich auf ein Gerät der Klasse 3.

• Das Gerät ist für den Einsatz im privaten Haushalt bestimmt; seine Eigenschaften dürfen nicht verändert werden.

• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild des Gerätes angegeben sind.

• Die elektrische Sicherheit des Gerätes wird nur dann gewährleistet, wenn es sachgemäß und gemäß den einschlägigen Sicherheitsvorschriften an eine leistungsfähige Erdungsanlage angeschlossen wird. Folgende Gefahrenquellen sollten Kindern und unfähigen Personen nicht zugänglich gemacht werden: - die Bedienungselemente und das Gerät im allgemeinen; - die Verpackung (Plastikbeutel, Polystyrol, Nägel usw.); - das Gerät während des Gebrauchs und auch sofort nach dem Gebrauch, da dieses sehr heiß werden kann; - das Altgerät (bei einem solchen muß auch dafür gesorgt werden, daß kein Teil mehr eine Gefahrenquelle darstellen kann). Vermeiden Sie bitte: - das Gerät mit feuchten Körperteilen zu berühren; - das Gerät barfuß zu benutzen; - den Stecker am Kabel oder am Gerät selbst aus der Steckdose zu ziehen; - unsachgemäße und demnach gefährliche Eingriffe; - die Be- und Entlüftungsschlitze zu verstopfen; - daß das Kabel kleiner Elektrogeräte mit heißen Teilen der Kochmulde in Berührung kommt; - das Gerät der Witterung (Regen, Sonne usw.) auszusetzen; - den Gebrauch brennbarer Flüssigkeiten in seiner Nähe; - die Verwendung von Adaptern, Vielfachsteckdosen und/oder Verlängerungen; - den Gebrauch von Kochgeschirr mit unebenen Böden;

Das Kochfeld ist stoßfest und verträgt auch plötzliche Temperaturwechsel. Dennoch besteht die Gefahr, es durch Stöße bzw. Aufprall von spitzen oder scharfkantigen Gegenständen zu zerbrechen. In einem solchen Fall raten wir Ihnen, das Gerät sofort vom Stromnetz zu trennern und den Kundendienst anzufordern. - Installations- oder Reparationsversuche, ohne Fachpersonal anzufordern. Fordern Sie absolut Fachpersonal an bei: - der Installation (gem. den Anweisungen des Herstellers); - Zweifeln hinsichtlich der Funktionsweise; - Austausch der Steckdose, falls diese mit dem Gerätestecker nicht übereinstimmen sollte. Fordern Sie den Einsatz von Technikern der vom Hersteller anerkannten Kundendienststelle an bei: - Zweifeln hinsichtlich der Unversehrtheit des Gerätes nach Abnahme des Verpackungsmaterials; - Beschädigung oder Austausch des Zufuhrkabels; - Störungen oder schlechter Betriebsweise, und verlangen Sie den Einsatz von Original-Ersatzteilen. Folgendes sollte befolgt werden: - Verwenden Sie das Gerät für keine anderen Zwecke als zum Garen von Speisen. - Überzeugen Sie sich von der Unversehrtheit des Gerätes nach Abnahme der Verpackung. - Trennen Sie das Gerät im Fehlerfall, bei der Wartung und Reinigung vom Stromnetz. - Schalten Sie das Gerät vom Stromnetz ab, und schließen Sie den Gashahn (wenn vorgesehen), wenn das Gerät nicht in Betrieb ist. - Vergewissern Sie sich, daß sich die Reglerknöpfe auf Position “•”/”o” befinden, wenn das Gerät nicht benutzt wird. - Schneiden Sie bitte vor der Entsorgung Ihres Altgerätes das (vom Stromnetz getrennte !) Elektrokabel ab.

• Der Hersteller kann für eventuelle, durch falsche Installation, oder unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden nicht haftbar gemacht werden. Um die Leistungsfähigkeit und Sicherheit dieses Gerätes zu gewährleisten, bitte folgendes beachten

• wenden Sie sich ausschließlich an unsere autorisierten Service-Stellen

• verlangen Sie, daß nur Original-Ersatzteile verwendet werden55 Die nachstehend aufgeführten Anweisungen sind an den Fach-Installateur gerichtet und gelten als Leitlinien zur korrekten technischen Installation, Einstellung und Wartung gemäß den einschlägigen Richtlinien. Wichtig: Vor jeder Einstellung, Wartung usw. ist die Kochmulde vom Stromnetz zu trennen. Die Kochmulden sind werkseitig für den Betrieb mit (siehe Typenschild und Gaseinstellungsschild des Gerätes): Erdgas Kategorie II2E+3+ eingestellt. Demnach erübrigt sich eine weitere Einstellung. Installation Dieses Gerät darf nur in ständig belüfteten, und den Vorschriften der einschlägigen Norm: - NBN D51-003 und NBN D51-001 entsprechenden Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen müssen gegeben sein: a) Der Raum muß mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen sich bei jeder Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen. In Abzugsschächte oder Kamine mit Direkt ins Freie Abzweigungen (ausschließlich für Kochgeräte bestimmt) b) Der Raum muß mit einem für eine einwandfreie Verbrennung notwendiges Belüftungssystem ausgestattet sein. Das erforderliche Luftvolumen darf 2 m³/h pro kW der installierten Leistung nicht unterschreiten. Das System kann mittels eines Belüftungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einer Nutzöffnung von mindestens 100 cm² verwirklicht werden, der so ausgelegt sein muß, daß ein unbeabsichtigtes Verstopfen nicht möglich ist. Bei Geräten, deren Arbeitsfläche nicht mit einem Flammenausfall-Sicherheitssystem versehen ist, müssen die Abluftöffnungen um 100% vergrößert werden, Vorschrift ist in jedem Falle ein Minimum von 200cm² (Abb. A). Oder aber auch auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüftungsschacht (wie eingangs beschrieben) versehen sind. Bei diesen darf es sich jedoch weder um Gebäudeteile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr bestehen kann, oder um Schlafzimmer handeln. (Abb.B) Installation der Einbaukochmulden Detail A Angrenzender Zu belüftender Raum Raum

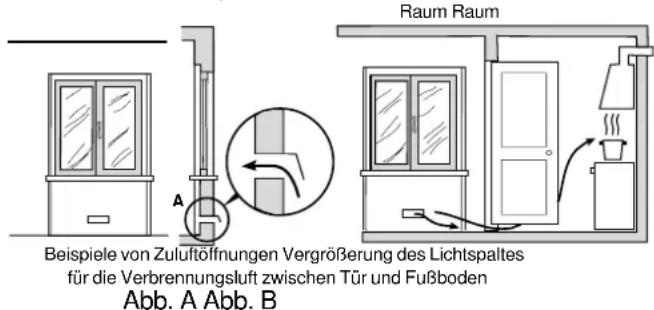

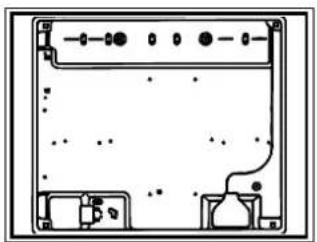

Beispiele von Zuluftöffnungen Vergrößerung des Lichtspaltes für die Verbrennungsluft zwischen Tür und Fußboden Abb. A Abb. B c) Werden mehrere Gasflammen gleichzeitig für längere Zeit benutzt, könnte sich eine zusätzliche Belüftung, z.B. durch Öffnen eines Fensters oder durch eine noch stärkere Belüftung, die die Leistung mechanischer Belüftungssysteme, falls vorhanden, optimiert, als notwendig erweisen. d) Die Flüssiggase, die schwerer als die Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas aufbewahrt werden, müssen Abzugsöffnungen ins Freie vorsehen, um den Abzug eventueller Gasaustritte zu ermöglichen. Demnach dürfen leere oder halb gefüllte Flüssiggasflaschen nicht in Räumen, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden. Es ist ratsam, nur die in Verwendung befindliche Gasflasche im Raum aufzubewahren, und diese so aufzustellen, daß sie keiner direkten Einwirkung einer Wärmequelle (Backöfen, Kamine, Herde usw.), die einen Temperaturanstieg von mehr als 50°C bewirken können, ausgesetzt wird. Installation der Einbaukochmulde Das Gerät kann neben Unterschränke installiert werden, deren Höhe die des Kochfeldes nicht überragt. Bei in Betrieb befindlichem Herd kann seine Rückwand eine die Raumtemperatur um 50°C übersteigende Temperatur erreichen. Um eine korrekte Installation des Herdes zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten: a) Die angrenzenden Schränke, deren Höhe die der Kochmulde überschreiten, müssen einen Abstand zum Kochmuldenrand von mindestens 110 mm aufweisen. b) Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen, auf jeden Fall jedoch in einem Mindestabstand von 650 mm zu installieren. c) Die an die Dunstabzugshaube angrenzenden Hängeschränke müssen in einem Mindestabstand zur Kochmulde von 420 mm angebracht werden. (Abb. C). HOOD

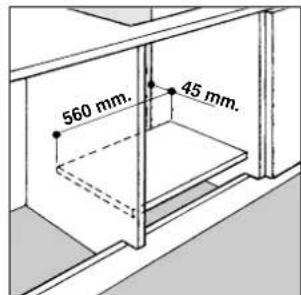

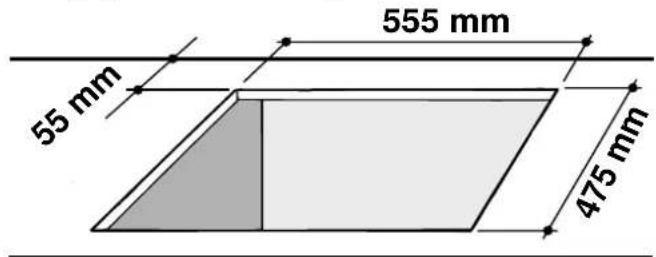

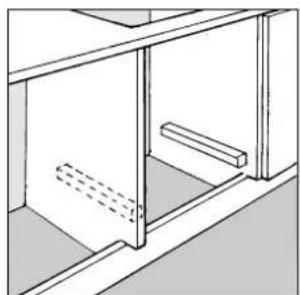

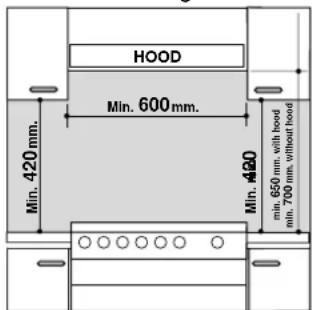

Min. mm. Abb. C d) Sollte die Kochmulde unter einem Hängeschrank installiert werden, muß bei Anbringen derselben ein Abstand zur Kochmulde von 700 mm (Millimeter)56 f) Wird die Kochmulde nicht über einem Backofen installiert, muß zur Isolierung ein Zwischenpaneel aus Holz eingefügt werden, das in einem Mindestabstand von 20 mm zum Boden der Kochmulde zu installieren ist. Anmerkung: Wird die Kochmulde über einem Einbau- Backofen installiert, sollte der Backofen so eingesetzt werden, daß er auf zwei Holzleisten aufstützt. Eine durchgehende Auflagefläche muß über eine hintere Öffnung von mindestens 45x560 mm verfügen. 560 mm. 45 mm. Bei Installation über einem Einbau-Backofen ohne Zwangsbelüftung, muß im Innern des Umbauschrankes eine Zuluft- und Abluftöffnung geschaffen werden, die eine geeignete Belüftung im Schrankinnern gewährleistet. Nachstehend werden einige Montagemöglichkeiten illustriert. Gasanschluß Der Anschluß des Gerätes an die Gasleitung oder an die Gasflasche muß gemäß den Vorschriften der gültigen Richtlinien (NBN D04-002) erfolgen und nur nachdem man sich vergewissert hat, daß es auf die Gasart, mit der es betrieben wird, eingestellt ist. Sollte dem nicht so sein, dann befolgen Sie bitte die Anleitungen des Abschnitts "Anpassung an die verschiedenen Gasarten". Bei Betrieb mit Flüssiggas aus Gasflaschen sind normgerechte Druckmesser zu verwenden. Zum Anschluß des Gerätes an die Erdgasleitung (II2E+3+) ist in erster Linie das Anschlußstück “R” (im Beipack) mit der entsprechenden Dichtung “G” an den am Gaszuleitungsschlauch befindlichen Anschluß “L” (siehe Abbildung) zu montieren. Bei dem Anschlußstück handelt es sich um einen kegelförmigen 1/2-Gas-Gewindezapfen. Der Anschluß ist mittels eines: - starren Rohres (gemäß der Norm NBN D51-003) - oder mittels eines durchgehenden und mit Anschlußverschraubungen versehenen Inox- Stahlschlauches vorzunehmen. Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn (der Marke A.G.B.) zu installieren. eingehalten werden.(Siehe Abb. C) e) Der Umbauschrank-Ausschnitt muß die in Abbildung angegebenen Abmessungen aufweisen. 555 mm 55 mm 475 mm Vor der Befestigung an der Arbeitsplatte muss die Dichtung (mitgeliefert) so wie auf der Abbildung veranschaulicht, um das gesamte Kochfeld herum verlegt werden. Zur Befestigung der Kochmulde sind zwei Haken vorgesehen, die eine Befestigung auf Arbeitsflächen mit einer Stärke von 20 bis 40 mm ermöglichen. Verwenden Sie bitte sämtliche mitgelieferten Haken, um eine wirklich sichere Befestigung zu gewährleisten. Haken-Befestigungsschema Hakenposition bei Hakenposition bei Arbeitsflächen H=30mm Arbeitsflächen H=40mm Vorne Hakenposition bei Hinten Arbeitsflächen H=20mm NB: Verwenden Sie die im Beipack "Zubehör" befindlichen Haken.57

Anschluß mittels eines Rohres (aus Kupfer oder Stahl) Der Anschluß an die Gasleitung muß so durchgeführt werden, daß Beanspruchungen des Gerätes jeglicher Art vermieden werden. Am Versorgungsarm des Gerätes befindet sich ein schwenkbares “L”-förmiges Verbindungsstück, dessen Dichtheit durch einen Dichtring gewährleistet wird. Sollte sich ein Drehen dieses Verbindungsstückes als erforderlich erweisen, muß der Dichtring (dem Gerät beigefügt) absolut ausgewechselt werden. Bei dem Gaseingangs-Verbindungsstück handelt es sich um einen kegelförmigen 1/2-Gas- Gewindeanschlußzapfen. Anschluß mittels Inox-Stahlschläuchen Bei dem Gaseingangs-Verbindungsstück handelt es sich um einen kegelförmigen 1/2-Gas-Gewindeanschlußzapfen. Es sind ausschließlich normgerechte Schläuche und Dichtungen zu verwenden. Der Anschluß bzw. das Verlegen der Schläuche muß so erfolgen, daß sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiten. Vergewissern Sie sich anschließend, daß die Schläuche weder eingeklemmt werden, noch mit beweglichen Geräteteilen in Berührung kommen können. Kontrolle auf Dichtheit Nach Abschluß sämtlicher Installationsarbeiten überprüfen Sie bitte die Dichtheit aller Anschlüsse; verwenden Sie hierzu eine Seifenlösung, auf keinen Fall eine Flamme. Elektroanschluß Die mit dreipoligem Zufuhrkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom entsprechend der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Spannung und Frequenz vorgesehen. Der Erdleiter des Kabels ist erkenntlich an seiner Farbe Gelb/Grün. Wird die Kochmulde über einem Einbau- Backofen installiert, müssen die entsprechenden Elektroanschlüsse (die des Backofens und die der Einbaumulde) separat vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um ein eventuell erforderliches Herausziehen des Backofens zu erleichtern. Anschluß des Versorgungskabels an das Stromnetz Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung; wird das Gerät direkt an das Stromnetz angeschlossen, ist ein allpoliger, der Strombelastung und den geltenden Richtlinien entsprechender Schalter mit einer Kontaktmindestöffnung von 3 mm zwischenzuschalten. (Der Erdleiter darf durch diesen Schalter nicht unterbrochen werden.) Das Versorgungskabel muß so verlaufen, daß es an keiner Stel- le eine Temperatur erreicht, die 50°C über der Raumtemperatur liegt. Bevor der Anschluß vorgenommen wird, vergewissern Sie sich daß:

• Leitungsschutzschalter (Sicherungen usw.) und die Hausanlage die Belastung durch das Gerät aushalten (siehe Typenschild);

• die Versorgungsanlage mit einer den gesetzlichen Bestimmungen und Vorschriften entsprechenden Erdung versehen ist;

• die Steckdose oder der allpolige Schalter bei installierter Kochmulde leicht zugänglich ist. NB: Verwenden Sie keine Zwischenstecker, Adapter oder Abzweigungen, diese könnten durchbrennen oder schmelzen. Anpassung an die verschiedenen Gasarten Wird die Kochmulde mit einer anderen Gasart betrieben, als die, für die sie vorgesehen ist (ersichtlich aus dem unter der Kochmulde oder auf der Verpackung angebrachten Etikett), ist wie folgt vorzugehen:

• die Kochflächenroste abnehmen und die Brenner aus ihren Sitzen herausnehmen;

• die Düsen mittels eines 7 mm Steckschlüssels abschrauben und durch die der neuen Gasart entsprechenden Düsen (siehe Tabelle 1 "Merkmale der Brenner und Düsen") ersetzen;

• alle Teile in umgekehrter Reihenfolge wieder einsetzen;

• Ersetzen Sie anschließend das Etikett der alten Eichung mit dem im Düsenbeipack befindlichen Etikett der neu eingestellten Gasart. Sollte der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muß am Zuleitungsrohr ein geeigneter, den einschlägigen inländischen Normen für "Druckregler für Gasleitungen" entsprechender Druckregler installiert werden. Einstellung der Brenner-Primärluft Eine Einstellung der Primärluft ist nicht erforderlich. Minimumeinstellung

• Drehen Sie den Brenner auf Minimum;

• ziehen Sie den Reglerknopf ab, verstellen Sie nun die innen oder seitlich an der Gashahnstange befindliche Einstellschraube, bis eine kleine, gleichmäßige Flamme erreicht wird. NB.: Bei Flüssiggasen muß die Einstellschraube ganz angezogen werden.

• Vergewissern Sie sich, daß bei Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt.

• Sollte die Sicherheitsvorrichtung (Thermoelement) bei den Geräten, die mit einer solchen ausgerüstet sind, bei auf Minimum eingestelltem Brenner nicht funktionieren, ist die Minimumleistung (durch Regulieren der Stellschraube) zu erhöhen. Anschließend ist das auf dem by-pass befindliche Siegel mittels Siegellack oder ähnlichem Material zu erneuern.58 Merkmale der Brenner und Düsen Tabelle 1 Flüssiggas Erdgas Brenner Durch- messer Wärme- leistung kW (p.c.s.*) By-pass 1/100 (mm) Düse Menge* g/h Düse 1/100 Menge* l/h (mm) Nom. Red. (1) (mm) *** ** (mm) G20 G25 Starkbrenner (Groß) (R) 100 3,00 0,7 41 39 86 218 214 116 286 332 Mittelstarker Brenner (Mittel) (S) 75 1,65 0,4 30 28 64 120 118 96 157 183 Hilfsbrenner (Klein) (A) 55 1,00 0,4 30 28 50 73 71 71 95 111 Versorgungs- druck Nominal (mbar) Minimum (mbar) Maximum (mbar) 28-30

(1) Nur für Geräte, die mit einer Sicherheitsvorrichtung gegen Gasverluste ausgerüstet sind. (F) Dieses Gerät entspricht den folgenden EG-Richtlinien: - 73/23/CEE vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen; - 89/336/CEE vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen; - 90/396/CEE vom 29.06.90 (Gas) und nachfolgenden Änderungen; - 93/68/CEE vom 22.07.93 und nachfolgenden Änderungen. - 2002/96/EC Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. TQ 740 ES...
