FM 54 T - Four Ariston Thermo - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Four
Capacité	54 litres
Type de cuisson	Convection naturelle
Puissance	2000 W
Fonctions de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Dimensions (L x P x H)	60 x 55 x 60 cm
Poids	30 kg
Consommation énergétique	Classe énergétique A
Système de sécurité	Verrouillage de sécurité, protection contre la surchauffe
Entretien	Nettoyage facile grâce à la finition émaillée
Accessoires inclus	Grille, plat à four
Garantie	2 ans

FOIRE AUX QUESTIONS - FM 54 T Ariston Thermo

Comment régler la température du four Ariston Thermo FM 54 T ?

Pour régler la température, tournez le bouton de température situé sur le panneau de commande à la température souhaitée. Le témoin lumineux s'allumera lorsque le four atteint la température sélectionnée.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est correctement branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé sur une température suffisamment élevée et que le mode de cuisson est sélectionné.

Comment nettoyer l'intérieur du four ?

Pour nettoyer l'intérieur, utilisez un nettoyant doux et un chiffon non abrasif. Évitez d'utiliser des éponges métalliques qui pourraient rayer la surface. Assurez-vous que le four est éteint et refroidi avant de commencer le nettoyage.

Le four émet un bruit étrange, que faire ?

Si le four émet un bruit étrange, cela peut être dû à un ventilateur défectueux ou à des pièces mobiles. Vérifiez l'état des composants internes et contactez un technicien si nécessaire.

Quels accessoires sont compatibles avec le four Ariston Thermo FM 54 T ?

Le four est compatible avec divers accessoires tels que les plaques à pâtisserie, les grilles et les plats en verre. Vérifiez toujours que les accessoires sont adaptés à des températures élevées.

Comment utiliser la fonction de minuterie du four ?

Pour utiliser la minuterie, tournez le bouton de minuterie à la durée souhaitée. Une fois le temps écoulé, le four émettra un signal sonore pour vous avertir.

Que faire si la porte du four ne se ferme pas correctement ?

Vérifiez que rien n'entrave la porte et que les charnières ne sont pas endommagées. Si le problème persiste, une pièce pourrait nécessiter un remplacement.

Comment réinitialiser le four en cas de problème ?

Pour réinitialiser le four, débranchez-le pendant environ 10 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes électroniques.

Le four affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client d'Ariston pour obtenir de l'aide.

MODE D'EMPLOI FM 54 T Ariston Thermo

Merci d'avoir choisi un produit Ariston, fiable et facile à utiliser. Pour mieux le connaître et l'utiliser le plus longtemps possible, nous vous conseillons de dire attentivement ce livre. Merci.

Vu de pres

A. Bandeau de commandes
B. Manette de selection des fonctions de cuisson
C. Manette pour la température de cuisson
D. Manette minuteur rustique
E.Voyant de fonctionnement du four (present uniquely sur certains modetes)-Il est allumé pendant la phase de prechauffage et jusqu'à ce que la température selectionnée soit atteinte.

F.Lèchefrite ou plateau à pâtisserie

G. Grille coulissante
H. Glissières pour lechefrites et grilles

Comment l'utiliser

Le four multifonction réunit en un seul apparéil les avantages des jours traditionnels à convection naturelle: “statiques” à ceux des jours modernes à convection forcee: “ventilles”.

C'est un apparéil extrémement complèt offrant le choix entre 5 modes de cuisson différents. Les manéttes de Sélection "B" et le thermostat "C" prêsent sur le bandeau permettant de Sélectionner les différentes fonctions disponibles.

Attention: Lors du premier allumage, nous vous conseillons de faire fonctionner votre four, à vide, pendant une demi-heure environ, le thermostat étant régé au maximum. Ouvrez ensuite la porte du four et aéréz la piece. L'odeur qui se dégage parfois au cours de cette opération est due à l'évaporation des substances utilisées pour protégger le four pendant le laps de temps qui s'écoule entre la production et l'installation du produit.

Attention: N'utilisez le premier etage du bas que pour vos cuissons au tourne-broche (pour les modeles qui en sont équipés). Pour les autres modes de cuisson n'utilisez jamais l'etage du bas et ne posez jamais d'objects à même la sole du four, vous risqueriez d'abimer l'email. Enfournez toujours vos plats de cuisson (plats pyrex, papier alu, etc. etc.) sur la grille fournie avec l'appareil et montée dans les glissières du four.

Four Statique

Position manette du thermostat "C": Entre 60^ et Max. Les deux éléments chauffants du haut et du bas, externes s'allument. La chaleur est distribuée de façon homogène par le bas et par le haut. La fonction statique est conseillée lors de la préparation de plats de viande de boeuf ou de veau devant être constamment arrosée de jus et cuite lentement. C'est l'idéal pour la cuisson des biscuits secs et des fruits en général. Lorsque vous cuisez au four statique, n'utilise qu'une seule léche-fritte ou grille à la fois, vous risqueriez autrement d'avoir une mauvaise distribution de la température. Si la cuisson exige plus de chaleur par le bas ou par le haut, utilisez les gradins d'enfournement du haut ou du bas.

Four ventile

Position manette du thermostat "C": Entre 60^ et Max. Les éléments chauffants s'allument et le ventilateur se met en marche. La chaleur étant constante et homogène dans tout le four, l'air cuit et dore uniformement les alimentés en tous points. Vous pouvez cuire en même temps des plats différents à condition qu'ils cuisent à la même température. Vous pouvez cuire en même temps sur 2 niveaux maximum en suivant les conseils du paragraphe "Cuisson simultanée sur plusieurs étages".

Vous obtiendrez d'excellents résultats avec des plats devant être gratinés et à la cuisson assez longue.

Pour les rôts de viande, la chaleur mieux distribuée permet d'utiliser les températures les plus basses, les viandes gardent ainsi tout leur jus, elles sont plus tendres et perdent moins de poids.

La chaleur brassée est particulièrement appréciée lors de la cuisson de poissons car ils n'ont besoin que de très peu de condiment, leur aspect et leur saveur demeurent ainsi inalterés.

Vous pouvez aussi utiliser cette fonction pour décongeler de la viande rouge ou blanche, du poisson, du pain, il suffit de régler la température sur 80^ - 100^ . Pour décongeler des alimentés plus délicats, vous pouvez désirir 60^ ou n'utiliser que la circulation d'air froid en amenant la manette du thermostat sur 0^ .

Grill

Position de la manette du thermostat "C": Max.

L'élement chauffant central du grill s'allume. La cuisson est obtenue par irradiation thermique unidirectionnelle du haut vers le bas d'une résistance électrique incandescente. La température assez élevée et directe du grill permet de dorer immédiatement les viandes en surface, ce qui empêche au jus de s'échapper et rend la viande plus tendre.

Double Gril

Position manette du thermostat "C": Max.

Les deux éléments du gril s'allument en même temps. Un grill plus grand qu'a l'accoutumée au design tout nouveau: son rendement de cuisson est augmente de 50% . Le double grill élimine les zones d'angle privées de chaleur.

Double Gril ventilé

Position manette du thermostat "C" Entre 60^ et 200^ . Les deux éléments chauffants du gril s'allument et le ventilateur commence a touner. Il unit a l'irradiation thermique unidirectionnelle la circulation forcede l'air a l'intérieur du four. Ceci empêche que les alimentes ne brûlent en surface et augmente la pénétration de la chaleur.

L'éclairage du four

Pour éclairerVote four tournez la manette "B" jusqu'au symbole La lumiere du four s'allume et reste allumee des que I'on branche une résistance qualconque a I'intérieur du four.

La ventilation forcee

Pour obtenir un abaisissement des températures extérieures, certains modèles sont équipés d'un ventilateur de refroidissement que l'on met en marche en tournant la manette de selection des programmes "B". Le ventilateur demeure branché pendant toute la durée de la cuisson, vous pouvez en effet sentir unSouffle d'air passer entre le bandeau et la portedu four.

En fin de cuisson, nous conseillons de garder le programme sélectionné pendant quelques minutes encore en positionnant la manette du thermostat sur "®, pour obtenir un refroidissement du four rapide.

3^ vitre

Pour obtenir un abaisissement supplémentaire de la température de la porte du four et une plus faible consommation d'énergie, un kit de protection supplémentaire est disponible. Ce kit devrait toujours être installé quand il y a de jeunes enfants. Pour installer le kit troisieme把它 (code 039104) adressez-vous au Service Àpres-vente Merloni Eletrodomestici le plus proche de votre domicile.

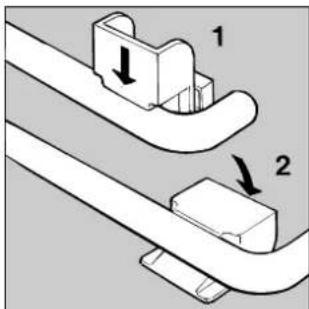

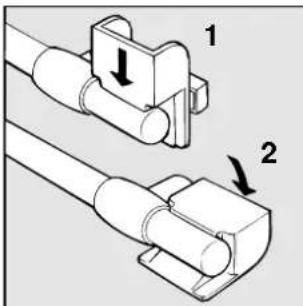

Poignée

Attention: les vapeurs de cuisson sont expulsées à travers la fente située à l'extrémité croite de la poignée; ne jamismettre la main devant. Les versions avec poignée à tube disposent d'une protection à appliquer pendant la cuisson pour dévier les

Horloge Rustique avec minuteur

Comment la remetre à l'heure

Le four doit être connecté à la ligne électrique Tirez et tournez dans le sens contraire des aiguilles d'une

montre la manette jusqu'à ce que vous ayez remis l'heure exacte.

N.B.: L'horloge est electrique, donc, en cas de coupure de courant, elle s'arrête pendant toute la durée de la panne. Àpres quoi, il faudra repeter l'opération de remise à l'heure.

Fonction minuteur

Le minuteur permet de régler un temps à partir duquel commence un compte à rebours. Cette fonction ne contrôle pas la mise en marche ou l'arrêt du four, elle n'émet qu'une alarmé acoustique lorsque le temps est échu.

Comment régler le minuteur

Tournez dans le sens contraire des aiguilles d'une montre la manette jusqu'à ce que le repère soit place sur le temps désiré (Couronne interieure), visible à travers la «fenêtre» du repère.

Le compte à rebours commencerà immédiatement.

Pour interrompre la sonnerie, ou pour utiliser uniquement la fonction horloge placez le repere en face du symbole

Comment le garder en forme

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Pour prolonger la durée de vie de votre apparéil, nettoyez-le féquèment, en n'oubliant pas que:

• les panneaux autonettoyants (si vous appeareil en est équipé) ainsi que les parties émaillées doivent être lavés à l'eau tiède en évitant toute utilisation de poudres abrasives ou de produits corrosifs;
• l'intérieur du four doit être nettoyé, après toute utilisation, quand il est encore tiège avec de l'eau chaude et du détergent, en rincant et en essuyant ensuite soigneusement;
  des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau fortement calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Il vaut également mistroux essuyer tout débordement d'eau;
• n'habillez jamais le fond de votre four avec du papier alu, car l'accumulation de chaleur qui s'en suivrait compromettrait non seulement la cuisson mais endommagerait aussi l'émail;
• Le nettoyage des surfaces cuivrées doit être effectué uniquement avec de l'eau et du savon neutre; ne jamais utiliser des chiffons abrasifs ou de l'alcool.

Remplacement de la lampe à l'intérieur du four

• Coupe l'alimentation du four à l'aide de l'interrupteur omnipolaire reliant le four à l'installation électrique ou bien débranchez la fiche, si elle est accessible;
• Dévissez le couvercle en verre de la douille;
• Dévissez la lampe et remplacez-la par une autre résistant aux températures élevées (300^) et ayant les caractéristiques suivantes:
  Tension 230/240 V
• Puissance 25W
  Culot E14
• Remontez le couvercle en verre et rebranchez le four.

Conseils pratiques pour la cuisson

Prechauffage

Quand il faut préchauffer le four, en gros chaque fois que vous devez enfourner des pâtes levées, vous pouvez utiliser la fonction × "ventile" qui permet d'atteindre la température désirée très rapidement tout en réduisant la consommation d'énergie.

Une fois que vous avez enfourné, vous pouvez passer à la fonction de ciisson la plus indiquée.

Cuisson simultanée sur plusieurs étages

Si vous doivent cuire sur deux niveaux, n'utilisez que la fonction × "ventile", c'est la seule qui vous permet de le faire.

• Le four a 5 étages. Lors de la cuisson par chaleur brassée utilisez deux des trois étages du milieu, évitez le premier en bas et le dernier en haut, ils sont directement frappés par l'air chaud qui pourrait brûler les alimentés délicats;
• Utilisez normalement le 2^ et le 4^ niveau en partant du bas, en plaçant sur le 2^ les alimentes exigeant le plus de chaleur. C'est le cas, par exemple, de la cuisson simultanée de roits de viande et d'autres plats, mettez

le roti au niveau 2, laissez le 4^ pour les mets plus délicats;

Lors de la cuisson simultanee de plats ayant des temps et des temperatures de cuisson differents,CHOISSEZ une temperature intermediaire, enfournez l'aliment le plus delicat au 4^ niveau et sortez d'abord le plat ayant un temps de cuisson plus court;
- Utilisez la l'éche-frite à l'étage du bas et la grille à l'étage du haut;
- Pour la cuisson de la pâtisserie sur deux étages, utilisez le 3^ et le 4^ , n'utilisez pas le 2^ qui recoit trop de chaleurur.

Utilisation du grill

Le four multifonction vous offre 3 façons de griller.

Utilisez la position "gril" pour de petites pieces, la consommation n'est dans ce cas que de 1200 W, mais vous obtenez un résultat parfait pour de petites pieces comme des croque-monsieur, des saucisses de Strasbourg etc...

Placez votre plat au milieu de la grille, car seule la partie centrale de la résistance du haut est branchée, les

aliments placés dans les coins ne sont pas cuits.

La position "double grill" permet de griller sur toute la surface de la grille, cette fonction est utile quand les alimentents sont bien disposés uniformément et quand l'on désire qu'ils soient bien dorés.

La position "double grill ventilé" est extrémement utile pour des grillades rapides, la chaleur produit par le grill bien distribuée permet de dorer en surface et de cuire en dessous aussi.

Vous pouvez vous en servir pour parfaire la cuisson d'aliments ayant besoin de dorer en surface, c'est l'idéal par exemple pour dorer vos gratins de pâtes en fin de cuisson.

Important: lors de la cuisson au grill, la porte du four doit être fermée, vous obtiendrez ainsi de plusieurs résultats et ferez des économies d'énergie (10% environ). Le fonctionnement du grill qui se base sur l'irradiation de rayons infrarouges est meilleur si l'on positionne la manette du thermostat sur la position maximum.

Ceci n'empêche que, l'on puisse, au besoin, régler le thermostat du grill sur des températures inférieures au maximum en réglient tout simplement la manette du thermostat sur la temperature désirée.

Lorsque vous utilisez le grill, placez la grille sur les gradins du haut (voir tableau cuisson), pour recueillir la graisse qui s'écoule et éviter ainsi toute formation de fumée, placez une l'échefrite sur le premier gradin du bas.

Cuisson de la pâtisserie

Enfournez toujours vos gâteaux à four chaud, attendez que l'extinction duvoyant rouge "E"vous signale que le préchauffage est terminé. N'ouvre pas la portencours de cuisson,voitre gateau risquérait de s'affaisser.

Les pâtes molles ne doivent pas être trop fluides, pour ne pas trop prolonger les temps de cuisson. En général:

Pâtisserie trop sèche

La prochaine fois programmez une température de 10°C supérieure et réduisez le temps de cuisson.

Le gâteau s'affaisse

Utilisez moins de liquide ou baissez la température de 10°C.

Gâteau foncé sur le dessus

Enfournez-le à un niveau plus bas,CHOISSEZ une température plus basse et prolongez la cuisson

Bonne cuisson extérieure, mais interieur collant

Utilisez moins de liquide, abaissez la température, augmentez le temps de cuisson.

Le gâteau ne se détache pas du moule

Beurrez bien le moule et saupoudrez-le de panure ou de farine.

J'ai cuit sur plusieurs niveaux mais ils ne sont pas tous au même degré de cuisson

Choisissez une température plus BASSE. Des niveaux enfournés simultanément ne doivent pas obligatoirement être sortis ensemble.

Cuisson de la pizza

Pour une bonne cuisson de la pizza utilisez la fonction

"ventile":

• Préchauffez le four pendant au moins 10 minutes
• Utilisez un plat en aluminium léger, posez-le sur la grille du four. Si vous utilisez la l'éche-frite vous prolongerez le temps de cuisson et vous obtiendrez difficilement une pizza croustillante.
  N'ouvrez pas souvent le four pendant la cuisson
• Si vos pizzas sont bien garnies ("capricciosa", "quattro stagioni") ne mettez la mozzarelle qu'à mi-cuisson.
  Lorsque you cuisez vos pizzas sur deux etages, servez-vous du 2^ et du 4^ à une températe de 220^ et enfournez après avoir préchauffé pendant au moins 10 minutes. Généralement le 4^ étage a une cuisson un peu plus lente, sortez par conséquent d'abord la pizza du 2^ étage, laissez l'autre au four quelques minutes de plus.

Cuisson du poisson et de la vande

La viande doit peser au moins 1 Kg. pour éviter qu'elle ne se dessèche trop. Pour les viandes blanches, les volailles et le poisson, utilisez des températures basses (150°C-175°C). Pour les viandes rouges que l'on désire bien cuites à l'extérieur mais juteuses à l'intérieur, il vaut mieux commencer par une température élevée (200°C-220°C) pendant un bref laps de temps et l'abaisser ensuite. En général, plus le roti est gros, plus la température doit être BASSE et la durée de la cuisson prolongée. Posez la viande au centre de la grille et placez la léchefrite sous la grille pour recevoir la graissse qui s'écoule.

Enfournez la grille de manière à ce que la pièce à cuir se trouve au centre du four. Si vous désirez plus de chaleur par le bas, utilisez les gradins les plus bas. Pour obtenir des roits plus savoureux (c'est le cas notamment pour le canard et le gibier) bardez votre viande et placez-la dans le haut du four.

Position manette sLECTION	Aliments à cuire Poids	(Kg)	Position de cuisson étages à partir du bas	Temps de réchauffement (min.)	Position manette thermostat C	Temps de cuisson (min.)
1 Statique Plates	côtes de Porc	0,5	2	15	200	35
	Rôti de veau	0,5	2	15	200	30
	Canard	0,5	1-2	15	200	30-35
	Meringues	-	2	10	100	60-75
	Biscuits	-	2	10	140	15-20
2 Ventilé	Pizza	1	2	15	220	20-35
	Lasagnes	1	3	10	180	30-35
	Tagliatelles au four	1	3	10	180	20-30
	Agneau	1	2	10	180	40-45
	Poulet	1	2	10	180	60-75
	Maquereaux	1	2	10	180	50-55
	Denté	1,5	2	10	180	55-60
	Gâteau au chocolat	1	3	10	160	50-60
3 Gril Soles ou	petites sèches	1	4	5	Max	8
	Brochettes de calmars et crevettes	1	4	5	Max	4
	Tranches de morue	1	4	5	Max	10
	Légumes farcis	1	3-4	5	Max	8-10
4 Double Gril	ifteak de veau	1	4	5	Max	15-20
	Grillades	1,5	4	5	Max	25
	Hamburgers	1	3	5	Max	7
	Maquereaux	1	4	5	Max	20-25
5 Four à Gratiner	Poulet au grill	1,5	2	5	200	55-60
	Sèches farcies	1,5	2	5	200	40-45

Note: les temps de cuisson sont purement indicatifs et peuvent varier en fonction des goûts de l'utilisateur.

La sécurité une bonne habitude

Pour garantir l'efficacité et la sécurité de ce produit:

adresse-vous exclusivement aus Centres d'assistance technique agreeés
- demander toujours l'utilisation de pieces détachées originales.

• Cet apparéil a été concu pour un usage non professionnel, à domicile, et ses caractéristiques ne peuvent être modifiées.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation....
• La sécurité de cet apparéil n'est garantie que si ce dernier a été correctement raccordé à une installation de mise à la terre efficace conforme aux normes de sécurité.

Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accès:

• aux commandes et à l'appareil en général;
• aux emballages (sachets, polystyrene, clous etc.);
• à l'appareil, pendant et tout de suite après l'utilisation du four et du gril, à cause de la surchauffe;
• à l'appareil inutilisé (dans ce cas il faut rendre inoffensives les parties pouvant s'avérer dangereuses)...

Evitez:

• de toucher l'appareil avec des parties du corps humides;
• de l'utiliser pieds nus;
• de tirer sur l'appareil ou sur le cordon d'alimentation pour le débrancher de la prise de courant;
  -toute opération inappropriée et dangereuse;
• de boucher les fentes d'aération ou de déperdition de la chaleur;
• que le cordon d'alimentation de petits electroménagers touchent à des parties chaudes de l'appareil;
• l'exposition aux agents atmosphériques (pluie, soleil);
  -d'utiliser le four comme rangement;
  -d'utiliser des liquides inflammables a proximite;
  -d'utiliser des adaptateurs, des prises multiples et/ou des rallonges;
• toute tentative d'installation ou de réparation sans l'intervention de personnel qualifié.

Faites toujours appel à des techniciens qualifiés dans les cas suivants:

• installation (conforme aux instructions du fabricant);
• quand vous avez des doutes sur son fonctionnement;
• remplacement de la prise en cas d'incompatibilité avec la fiche de l'appareil.

Faites appel aux centres de service après-vente agreés par le fabricant dans les cas suivants:

• en cas de doute sur le bon état de l'appareil lors de son déballage;
• endommagement ou remplacement du cordon d'alimentation;
• en cas de panne ou de mauvais fonctionnement, exigez des pieces détaches d'origine.

Effectuez les opérations suivantes:

• évitez toute opération autre que la cuisson ;
• vérifie le bon état de l'appareil lors de son déballage; débranchez l'appareil de la prise de courant en cas de

mauvais fonctionnement et avant toute opération de nettoyage ou d'entretien;

• quand il est inutilisé, débranchez l'appareil de la prise et fermez le robinet du gaz (s'il y en a un de prévu);
• utilisez des gants de protection pour enfourner ou sortir des plats du four;
• saisissez toujours la poignée de la porte au centre car ses extrémités pourraient être plus chaudes à cause de l'air chaud qui peut s'en échapper;
• veillez à ce que les manettes soient toujours sur la position "●"/o" quand l'appareil est inutilisé;
• coupez le cordon d'alimentation après l'avoir débranché de la prise quand vous decide de ne plus utiliser votre apparéil.
• Le fabricant décline toute responsabilité en cas de dommages dus à: une mauvaise installation, à des usages impôros, incorrents et déraisonnables.

Installation

Important: débranche le four avant de procéder à toute opération de réglage, d'entretien etc.

Installation des jours à encastrer

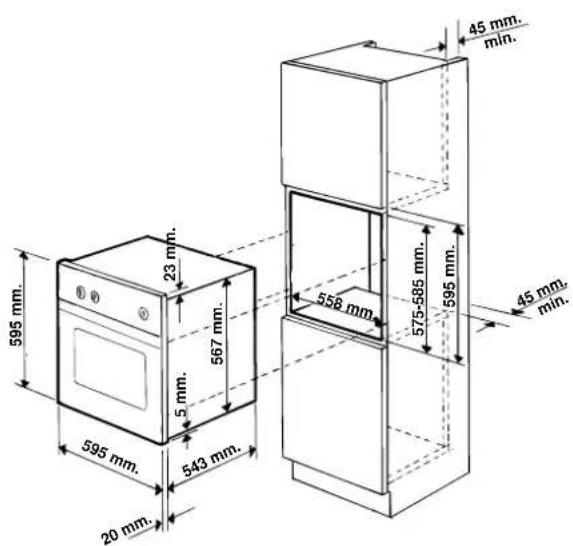

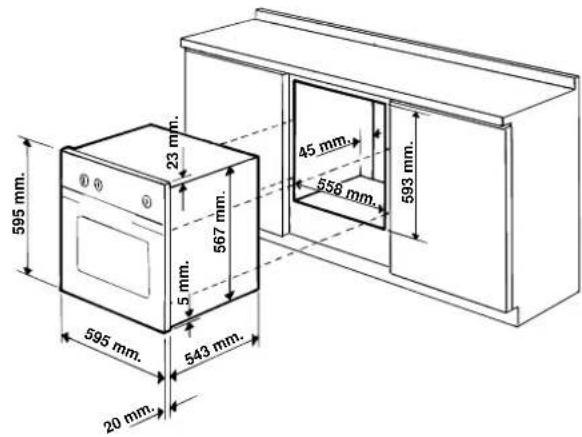

Pour garantir un bon fonctionnement d'un appeil à encastrer, il faut que le meuble ait certaines caractéristiques bien précises. Dans la figure ci dessous vous trouvrez les dimensions de la niche à l'intérieur du meuble pour installation sous plan ou en colonne.

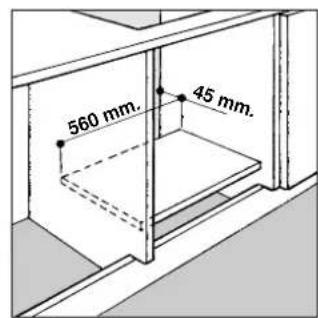

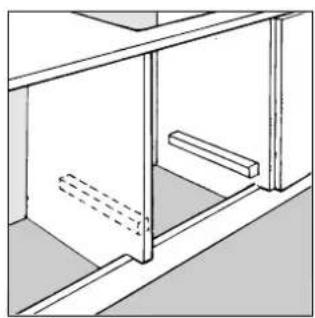

Pour garantir une bonne aération il faut éliminer la paroi arrrière de la niche, il vaut mistroux installer le four de manière à ce qu'il repose sur deux cales en bois; s'il y a par contre un plan d'appui continu, ce dernier doit avoir une ouverteure d'au moins 45 × 560 ~mm .

Les panneaux des meubles adjacents doivent être fabriqués dans un matériel résistant à la chaleur. Dans le cas notamment de meubles en bois plaqué, il faut que les colles résistant à une température de 100^ .

Conformément aux normes de sécurité, il faut qu'après avoir encastré l'appareil il n'y ait plusaucun contact possible avec les parties electriées. Toutes les parties qui servent de protection doivent etre fixees de maniere à ne pouvoir etre enlevées qu'avac laide d'un outil.

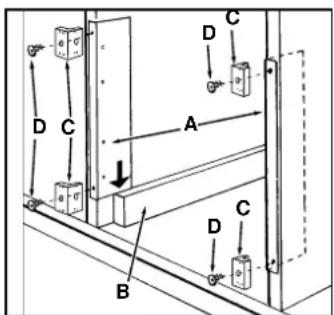

Fixation du four au meuble

1. Positionnez les pieces "A" de manière à ce qu'elles butent contre le support du four "B".
2. Positionnez les taquets "C" tout contre les pièces "A" de manière à ce que l'épaisseur du taquet correspondant à l'épaisseur des côtes du meuble soit tournée vers vous.
3. Fixez les pieces et les taquets au bord de la paroi du meuble à l'aide des vis "D".

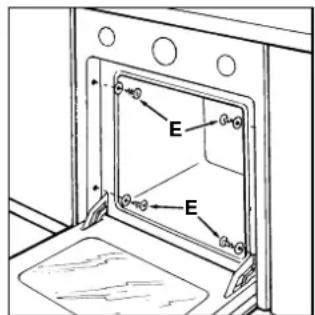

4. Fixez le four au meuble à l'aide des vis et des rondelles en plastique "E".

Raccordement electrique

Les jours munis d'un cordon d'alimentation tripolaire, sont prévus pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placee sur l'appareil) et dans le livre d'instructions. Le conducteur de terre du cable est jaune-vert.

Montage du cordon d'alimentation

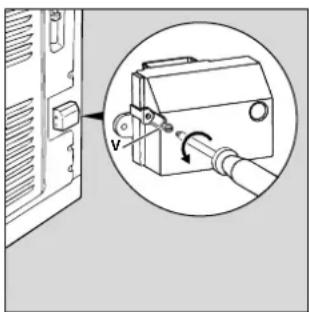

Ouverture du bornier:

• Dévissez la vis "V"
  Tirez et ouvre le couvercle du bornier.

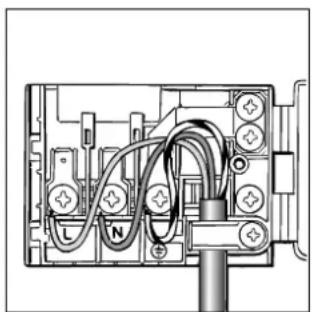

  Pour monter le cordon d'alimentation, procedez comme suit:
• dévissez la vis du serre-câble de même que les trois vis des contacts L-N-
• fixez les petits câbles sous les têtes de vis en respectant les couleurs : Bleu (N) Marron (L) Jaune-Vert
• fixez le cable d'alimentation dans le serre-cable correspondant, fermez le couvercle et fixez-le a l'aide de la vis "V"

Raccordement du cordon d'alimentation au réseau

L'appareil doit être raccordé directement au réseau en intercalant entre l'appareil et le réseau un interrupteur omnipolaire ayant une ouverture d'au moins 3 mm entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas été interrompu par l'interrupteur).

Le cordon d'alimentation doit être positionné de manière à ce qu'il n'atteigne enaucun point une température dépassant de 50^ la température ambiente.

Avant de procéder au raccordement, vérifie que:

• la soupape réductrice et l'installation de la maison puisent supporter la charge de l'appareil (voir plaquette des caractéristiques);
• l'installation d'alimentation soit dotée d'un raccordement à la terre efficace conformément aux normes et aux dispositions prévues par la loi;
• la prise ou l'interrupteur omnipolaire soient facilement accessibles une fois que le four a eté installé.

N.B: n'utilisez ni réducteurs, ni adaptateurs, ni dérivations, ils pourraient provoquer des surchauffes ou des brûlures.

Caracteristiques techniques

Dimensions utiles du four: largeur cm. 40

profondeur cm. 39

hauteur cm. 34

Volume utile du four electrique: litres 53

Consommations: pouratteindre 200^ : kWh 0,45

pour garder 200^ : kWh 0,7

consummation totale: kWh 1,15

Tension et fréquence d'alimentation: 230V / 50 - 60 Hz / 2100W

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives;
• 89/336/CEE du 03/05/89 (Compatibilité electromagnetique) et modifications successives;
• 93/68/CEE du 22/07/93 et modifications successives.
