Type de produit	Réfrigérateur avec compartiment congélation
Marque	Gaggenau
Modèle	IK 513 032
Alimentation électrique	230 V ~ 50 Hz
Réfrigérant	Isobutane (R600a), écologique
Température ambiante de fonctionnement	10 °C à 38 °C
Réglage de température	Molette de 0 à 7, position normale 5-7
Congélation	Quantité maximale indiquée sur plaque signalétique, pré-refroidissement 1/2 cran avant
Contre-porte	Balconnets réglables en hauteur
Tiroir à bouteilles	Coulissant, température environ +10 °C
Dégivrage du réfrigérateur	Automatique, écoulement par orifice d'évacuation
Dégivrage du congélateur	Manuel, utiliser de l'eau chaude (non bouillante)
Éclairage intérieur	Ampoule T25 / 230 V / 15 W / E14
Nettoyage	Eau savonneuse douce, eau vinaigrée pour les odeurs
Sécurité	Utilisation domestique, circuit réfrigérant fragile, éviter flammes nues
Réparations	Par un dépanneur qualifié uniquement
Garantie	Selon conditions, exclut ampoules et pièces en verre/plastique
Bruits de fonctionnement	Compresseur et circulation de fluide normaux, certains bruits sont inévitables
Poids	Non spécifié dans la notice, environ 60-80 kg (estimation pour ce type d'appareil)
Dimensions (H x L x P)	Non spécifiées, prévoir une niche de profondeur ≥ 550 mm et une section d'aération de 200 cm²

FOIRE AUX QUESTIONS - IK 513 032 GAGGENAU

Comment régler la température du réfrigérateur Gaggenau IK 513 032 ?

Utilisez la molette de réglage. La position normale est entre 5 et 7. Pour une température de congélation à -18 °C par ambiance froide (<16 °C), activez le commutateur rouge (touche illuminée). Position 0 arrête l'appareil.

Quel est le réfrigérant utilisé et est-il dangereux ?

Le réfrigérant est l'isobutane (R600a), un gaz écologique en petite quantité. Il est inflammable. Ne pas endommager le circuit frigorifique. En cas de fuite, aérer la pièce et éviter flammes ou étincelles.

Comment congeler une grande quantité d'aliments ?

Avant de placer les aliments, abaissez la molette d'une demi-position (ex: de 6 à 5,5). Placez les aliments sur le fond du congélateur. Après 24 heures, remettez la molette en position initiale. Ne dépassez pas la quantité maximale indiquée sur la plaque signalétique.

Comment nettoyer le réfrigérateur sans l'endommager ?

Débranchez l'appareil. Nettoyez avec de l'eau savonneuse douce et séchez. Pour les odeurs, utilisez de l'eau vinaigrée. Évitez les détergents abrasifs et les chiffons rugueux. Ne laissez pas d'eau pénétrer dans le boîtier du sélecteur de température.

Que faire si l'ampoule intérieure ne s'allume plus ?

Coupez l'alimentation électrique (débranchez ou retirez le fusible). Retirez latéralement le protège-lampe vers l'arrière, dévissez l'ampoule défectueuse et remplacez-la par une neuve de type T25/230 V/15 W/E14. Reclips ez le protège-lampe.

Pourquoi mon réfrigérateur fait-il du bruit ?

Les bruits normaux incluent le ronflement du compresseur, le gargouillement du fluide, des clics du thermostat. Assurez-vous que l'appareil est de niveau et que les tuyaux ne touchent pas les murs. Les bruits de craquement des matériaux sont normaux.

Comment dégivrer le compartiment congélation ?

Mettez le sélecteur sur 0 et ouvrez la porte. Placez un récipient d'eau chaude (non bouillante) à l'intérieur pour accélérer. N'utilisez jamais d'objets pointus ni de flammes. Après dégivrage, nettoyez et séchez, puis remettez le sélecteur en position normale.

Que faire en cas de panne ?

Vérifiez d'abord les fusibles ou disjoncteurs. Si le problème persiste, contactez le service après-vente Gaggenau en indiquant le type d'appareil et la panne. Les réparations doivent être effectuées par un professionnel qualifié.

Puis-je utiliser une rallonge électrique ?

Non, l'utilisation de rallonge est déconseillée pour des raisons de sécurité. Branchez directement l'appareil sur une prise murale mise à la terre.

Comment entretenir les joints de porte ?

Nettoyez régulièrement les joints avec une brosse souple ou un pinceau. Évitez qu'ils collent à la carrosserie en les nettoyant. Cela prévient leur détérioration et assure une bonne étanchéité.

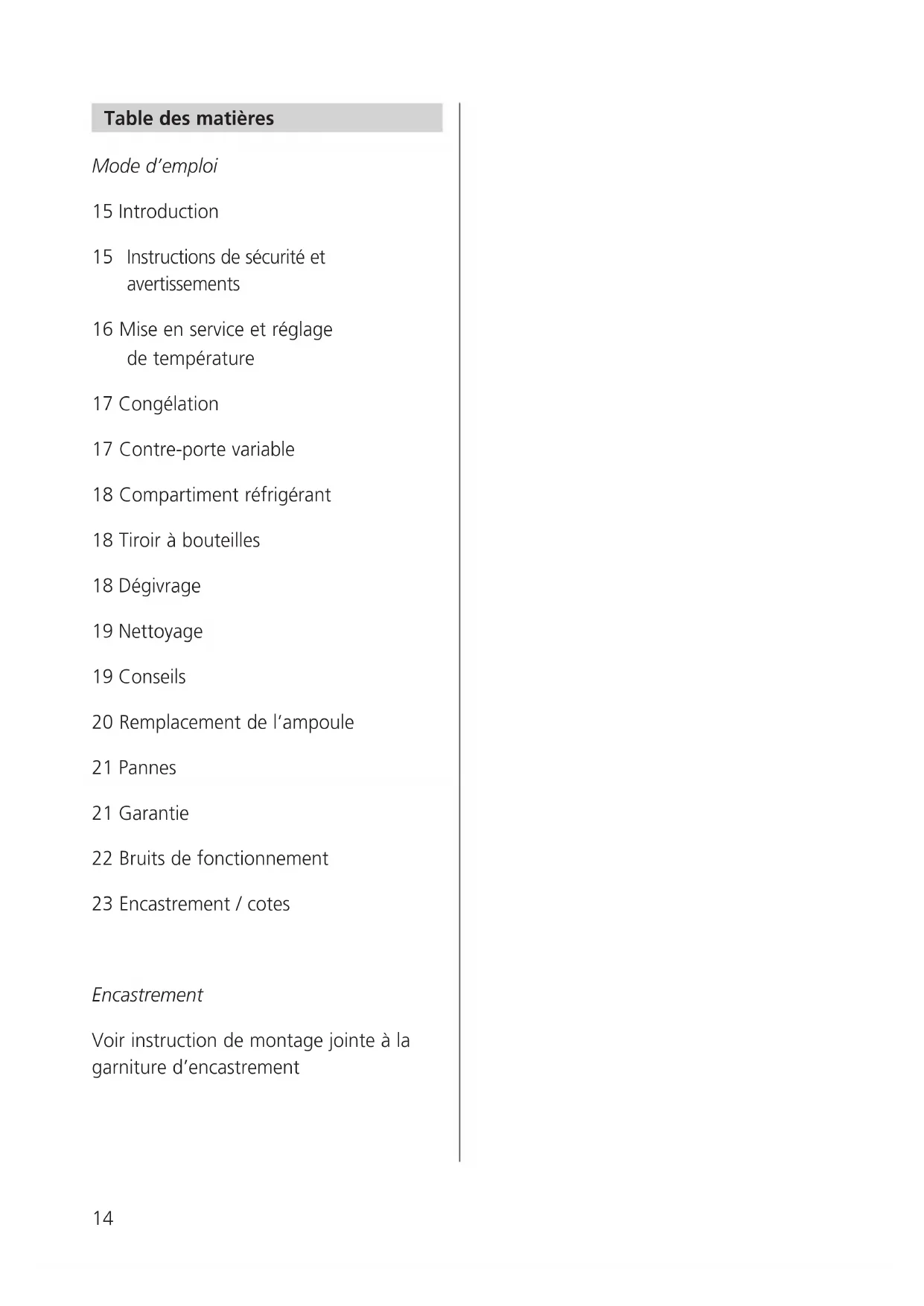

MODE D'EMPLOI IK 513 032 GAGGENAU

15 Introduction
15 Instructions de sécurité et avertissements
16 Mise en service et réglage de température
17 Congélation
17 Contre-porte variable
18 Compartiment réfrigérant
18 Tiroir à bouteilles
18 Dégivrage
19 Nettoyage
19 Consels
20 Remplacement de I'ampoule
21 Pannes
21 Garantie
22 Bruits de fonctionnement

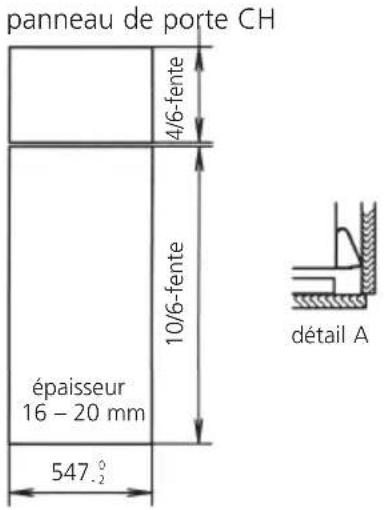

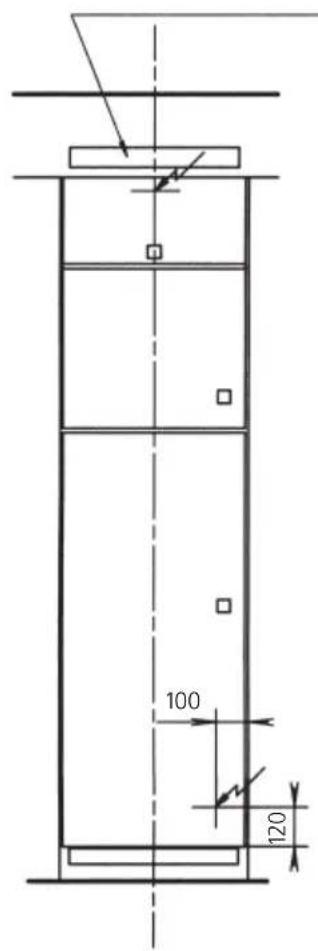

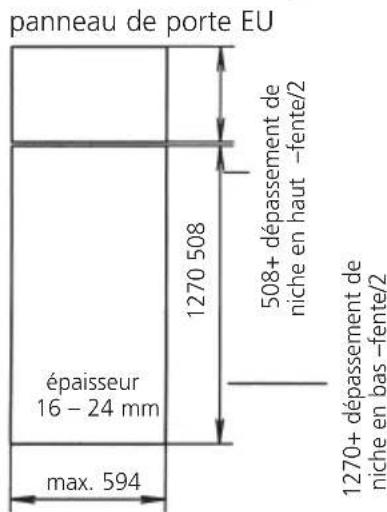

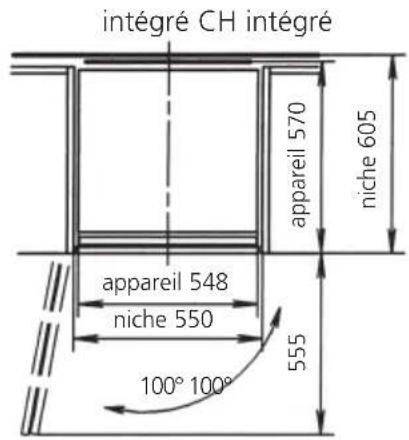

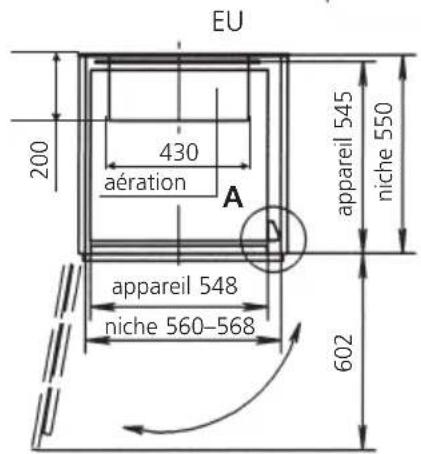

23 Encastrement / cotes

Encastrement

Voir instruction de montage jointe à la garniture d'encastrement

Chere Cliente, Cher Client,

Vous possédez un réfrigérateur moderne, consommant donc peu de courant. Nous vous félicitons de votre achat!

Ce réfrigérateur répond aux règles techniques reconnues de même qu'à la directive CE 73/23/CEE (directive pour la base tension). Il est homologué par l'ASE selon les directives de CEM (compatibilité electromagnetique) 89/336/CEE et correspond à la directive 96/57/CEE conc. l'efficacité énergetique.

Elimination de l'ancien apparéil

Rendre immédiatement inutilisables les apparreils usages (p.ex. couper le cordon d'alimentation). Veillez, ce faisant, à ce que les conduites de votre apparéil frigorifique ne soient pas endommagées jusqu'à son transport en un lieu où il sera éliminé dans les règles conformes à la protection de l'environnement. A cet effet, adressez-vous au service compétent de votre commune. (Dégager les charnières et enlever les portes afin que des enfants en train de jouer ne s'enferment pas à l'intérieur mettant ainsi leur vie en danger.)

Elimination de l'emballage

Les matériaux d'emballage employés sont recyclables.

Instructions de sécurité et avertissements

Avant demettre l'appareil en service, nous vous prions de dire attentivement les instructions figurant dans le mode d'em

ploi et de conserver ce dernier pour un futur utiliser évventuel de l'appareil.

• Mettre en sureté électrique (protection contre les contacts accidentels) en l'encastrant comme il faut.
  N'utilisez cet apparéil qu'à des usages domestiques et comme déscrit dans le mode d'emploi.
  Si vous réfrigerateur vous a été livré endommagé, mettez-vous immédiatement en contact avec votre fournisseur.
• Les réparations et autres interventions ne doivent être réalisées que par un dépanneur qualifié. Ne pas utiliser de rallonge.
  Pour le nettoyage, couper l'alimentation électrique: sortir la fiche ou déconnecter le fusible. Ne jamais tirer la fiche de la prise par le cordon ou avec des mains mouillées. Toujours saisir la fiche et l'extraire droite de la prise.
• Conserver les alcools concentrés uniquement fermés et places debout. De plus, ne jamais ranger de matières explosives dans l'appareil. Risques d'explosion!
  Cet apparéil ne compte pas de CFC et de FC. Il contient le réfrigérant écologique isobutane (R600a) en petites quantités.
  Lors de la manipulation de l'appareil, toujours veiller à ce que le circuit réfrigerant ne soit pas endommagé. Si, cependant, le cas se présente, éviter la présence de toute flamme vivie ou sources d'étincelles. Aérer le local où se trouve l'appareil pendant quelques minutes.
• Un apparéil ayant un circuit réfrigérant endommagé ne doit pas être mis en service.

En montage encastre, il faut veiller a ce que les orifices d'admission et de sortie d'air ne soient pas obstrués ou recouverts.
Pour accélérer le dégivrage, aucun moyen mécanique ou artificiels autres que ceux recommendés ne doivent être employés.
Si l'appareil est utilisé à d'autres usages que ceux pour lesquels il a été prévu, manipulé ou réparé de manière impropre et incompétente, toute responsabilité sera déclinée en cas de dommages évientuels consécutifs.
Si le cable de raccordement de cet apparéil est endommagé, il doit être remplace par le fabricant ou son service après-vente, ou par un technicien qualifié, pour éviter tout danger.
■ Remarque importante: ne pas utiliser d'appareils électriques dans le组成部分 destiné aux produits alimentaires.

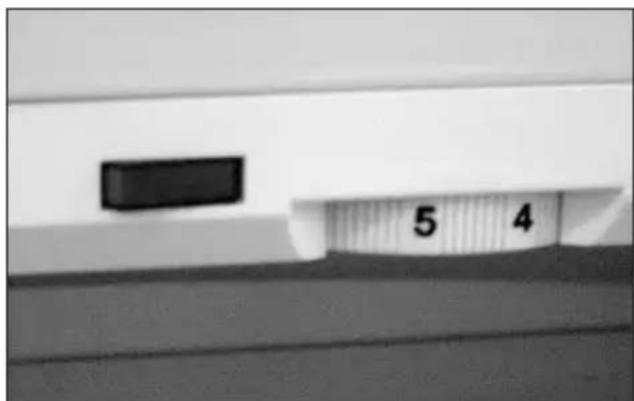

Mise en service et réglage de température

(figure 1)

Le réglage de température sert à ajuster la puissance réfrigerante ainsi qu'à étabir et couper le contact de l'appareil.

Important:

L'appareil est prevu pour fonctionner dans une plage de températe ambiente de 10 à 38^ C. Dans le cas de tempéatures situées hors de cette plage, le maintain de la températe interieure du réfrigérateur et du conGPLateur n'est plus garantiet.

Marche Position 5-7 env.

normale: La température dans le compartment congestion ne dépasse jamais -18^ , si la température dans la compartment de réfrigération est de +5^ ou inférieure.

Basse température ambiente

Dans le cas de températures ambiantes situées en-dessous de +16^ C, il est possible, au moyen du commutateur à bascule rouge (touche illuminée = enclenché), de maintainir la température du congélateur à -18^ C. Ceci est nécessaire afin d'augmenter la durée de fonctionnement du compresseur. Pour des températures ambiantes de 16^ C ou supérieures il convient de laisser le commutateur en position normale (touche non illuminée).

Arrêt Position 0

Réfrigération et éclairage sont arrêtés. En cas de non-utilisation prolongée, laisser les portes ouvertes, afin d'eviter la formation d'odeurs.

Congélation

Seules des denrées fraîches convennent à la congélation.
Pour congeler la quantite maximale (voir plaque signaletique) baisser le bouton de réglage d'une 1/2-position avant demettre en place les denrées à congeler (p.ex. de position 6 à 5.5).
- Placer les denrées à congeler sur le fond du congélateur pour obtenir une transmission de froid optimale.
- Remettre le bouton de réglage en position initiale après 24 h.
Despetitesquantitésàcongelerepuvant êtreplacespartout danslecongélateure etilsuffitde laisser leboutonde réglage en positionnormale.
- Congeler seulement la quantité maximaile (voir plaque signalétique) pour éviter un rechauffement des denrées déjà congelezés. Il est recommendé d'emballer seulement de petites portions. Les denrées à congeker ne doivent pas entrairen contact avec celles déjà congelezés.
- Les produit alimentaires décongelés ne doivent pas être recongelés, car ils risquent de s'alterer.

2

3

4

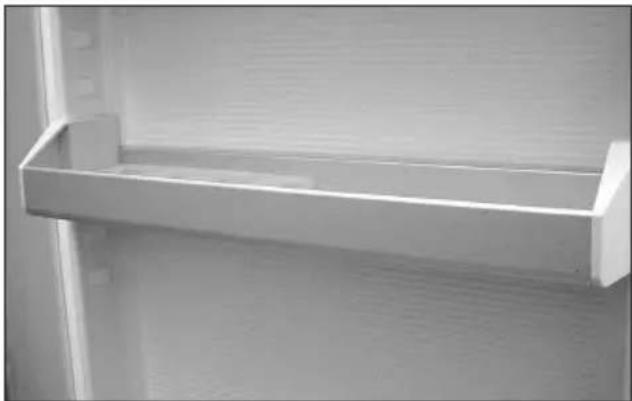

Contre-porte variable

Les balconets de la contre-porte sont facilement réglibres et vous offrent la possibité d'une répartition individuelle.

Ajustage des balconets et des galleries de maintien des bouteilles: (figure 2) presser d'abord vers le haut et tirer, régler la hauteur désirée et insérer dans l'ordre inverse. Noter que le couvercle du balconet supérieur n'est pas régable.

Compartment réfrigérateur

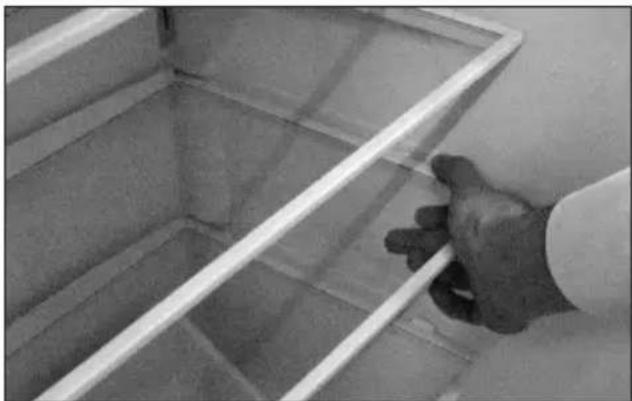

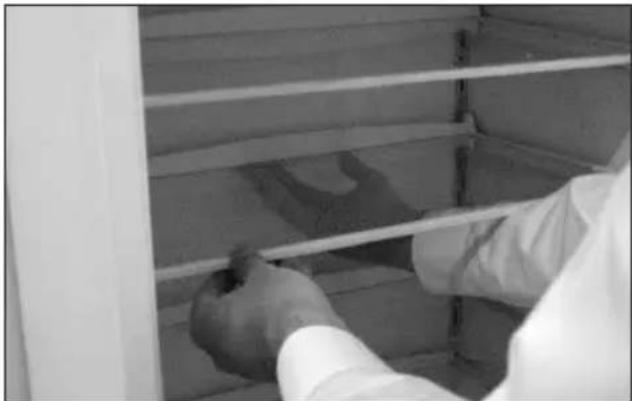

Les étagères en verre accrochées à l'arrière peuvent être retirees en les boulevant, déplacées ou remises en place en procédant en sens inverse (fig. 3). Veillez à ce que les taquets de sécurité de transport en matière plastique, situés sur le rail de fixation de la paroi arrière, soient retirees avant de procéder au déplacement des étagères.

Les étagères en verre situées au-dessus et en-dessous des bacs à legumes peuvent être retirees en appuyant simultanément sur les deux supports lateraux et en faisant pivoter l'étagère vers le haut (fig. 4). Pour remettre ces étagères en place, les engager dans la rainure située à l'arrière et rabattre l'avant en l'encliquetant sumultanément sur les deux supports lateraux.

5

6

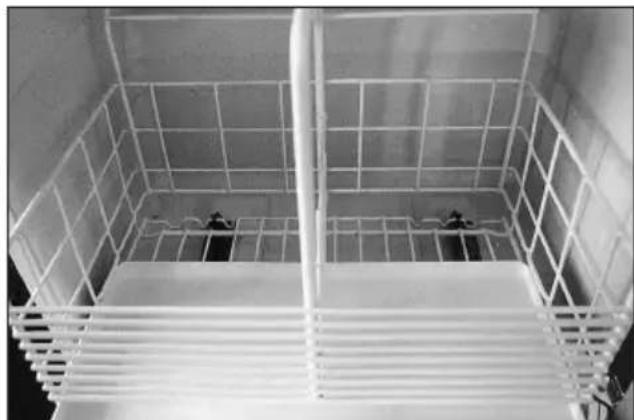

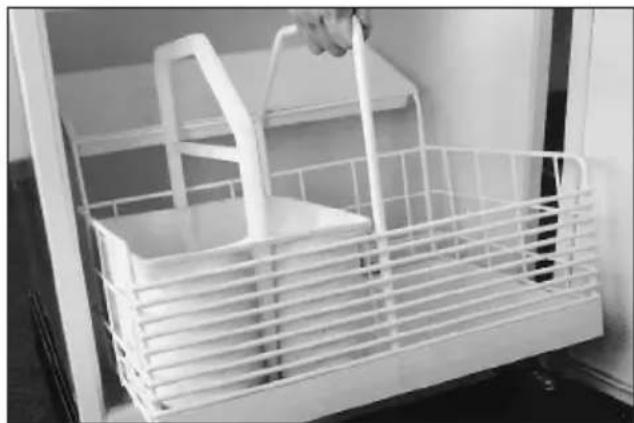

Déplacement du casier à bouteilles coulissant

Dans cette zone, dont la température est de env. 4 - 5^ plus elevée que dans le reste du compartment réfrigération, les boissons restent à la température correcte et saine d'environ +10^ .

Extraction du casier: (fig. 5)

Tirer le casier jusqu'à la butée.
-Tirer sur la partie avant de I'anse vers le haut.

Mise en place du casier: (fig. 6)

• Déplacer le casier vers la paroi interieure située en face des charnières tout en soulevant légrement l'avant.
• Placer la partie arrêté du casier sur les glissières, et le pousser jusqu'à la butée.
• Encliqueter la partie avant du casier en appuyant sur l'anse.

Dégivrage

Le compartment réfrigérant dégivre automatiquement. La glace qui se forme sur la paroi arrête est fondue. L'eau de dégivrage s'écoule alors par l'orifice d'évacuation et s'évapore dans le bac place à l'extérieur du réfrigerateur.

Maintenir le canal collecteur et le trou d'évacuation bien propres de manière à ce que l'eau de dégivrage puisse s'écouler sans encombre. Nettoyer le trou d'évacuation avec le nettoyeur vert par des mouvements verticaux et rotatifs.

Dégivrer le compartment de congélation lorsqu'une épaissé couche de glace s'est formée. Cette couche entrave la congéla

tion des denrées. Pendant le dégivrage, entreposer les produits surgeçés dans un endroit aussi froid que possible en les isolant bien à l'aide, p.ex. de papier journal.
-Metre le selecteur sur la position «0».
-Laisser la porte ouverte.

Le dégivrage peut être sensiblement accéléré, quand vous placez dans le compartment congestion un réseau contenant de l'eau chaude (non bouillante). Attention: ne jamais utiliser d'objets pointus pour détacher la glace ou les matières prises dans celle-ci. Ne pas employerer d'appareils de chauffage électriques ou de flammes vives pour dégivrer.

• Le fond du congélateur en forme de bac est destiné à recueillir l'eau du dégivrage. Lorsque le dégivrage est acheve, l'eau de dégivrage peut être evacuée du bac, à l'aide d'une éponge ou d'un linge.
• Àpres le dégivrage, nettoyer et bien secher l'intérieur.
• Remetre le/selecteur de température en position normale. Réintroduire les denrées surgelées.

Nettoyage

Le réfrigérateur doit être maintainu bien propre pour une conservation hygienique des alimentes. Le nettoyer de temps en temps avec de l'eau savonneuse peu concentrée et le sécher. Il est commandé de le frottier occasionnellement avec de l'eau vinaigrée pour enlever les odeurs. En nettoyant les joints de porte, on évite qu'ils se collent sur la carasse et se détiroyent en conséquence. Ne pas employerer de détersifs

abrasifs ou de chiffons rugieux susceptibles de provoquer des égratignures. Nettoyer les joints de porte à l'aide d'une Brosse ou d'un pin ceauSouple. Si le réfrigerateur n'est pas utilisé pendant une période prolongée,mettre le selecteur de température sur la position «0».Le vider, dégivrer, nettoyer et laisser ouvertes les portes du compartment réfrigérant et du congélateur.

• Prendre garde à ce que de l'eau de nettoyage ne parvienne pas dans le boîtier du sélecteur de température (risque de court-circuit).
• Veiller, autant que possible, à ce que de l'eau de nettoyage ne s'écoule pas dans le bac collecteur par le trou d'évacuation.
• Avant la mise en service, veiller à ce que l'appareil et les joints des portes du compartmenté réfrigerant et du congélateur soient complètement secs.

Conseils

Tenir compte des points suivants lors de l'utilisation de votre nouveau réfrigérateur:

■ Installer l'appareil autant que possible loin de corps de chauffe, tuyaux de chauffage ou conduites de fumée et du rayonnement direct du soleil.
- Un apparéil nouvellement mis en service a besoin d'env. 15 heures (avec des denrées) pour atteindre les températures normales de service.
- Maintenir la porte du réfrigérateur ouverte aussi brievement que possible. S'assurer en fermant que la porte soit partout

bien hermétique. Les charnières autorabattantes assistent l'opération.

La durée de refroidissement des boissons et autres marchandises depuis la température ambiente à celle de réfrigération peut demander jusqu'à 6 heures. Plus de denrées chaudes sont entreprises, plus cette durée se prolonge.
Le réglage du/selecteur de température n'a aucune influence sur la vitesse de refroidissement, mais uniquement sur le niveau de température.
Laisser reforidir les denrées chaudes ou même brûlantes à l'extérieur de réfrigérateur.
Le stockage de marchandises dégaugeant de l'humidité peut entraîner la formation d'eau de condensation sur les étagères en verre.
Veiller à ce que les denrées réfrigérées ne touchent pas la paroi arrêté du组成部分 réfrigerant de manière à ce qu'elles ne gèlent pas au contact celle-ci et que lors du dégivrage, l'eau ne soit pas dérivée dans le组成部分.
Lors du rangement, veiller à ce que:

• les huiles et graisses n'entrent pas en contact avec les pieces en plastique et le joint de la porte.
• Dans le compartment réfrigérant, les zones les plus froides se trouvent, pour toutes les positions du/selecteur de température, pres de la paroi arrière et au dessus de l'étagère en verre inférieure. En conséquence,mettre les denrées sensibles sur l'étagère inférieure.

Exemple derangement:

• surgeler les denrées alimentaires, déposer et préparer les glaçons dans le congélateur.
• Placer sur les étagères de haut en bas, pâtisseries, repas préparés, produits laitiers, viandes et charcuterie.
• Dans les balconets de haut en bas: beurre et fromages, tubes, petites boîtes et øeufs, grandes bouteilles.
• Dans les bacs à légumes: légumes, fruits et salades.
• Dans le panier coulissant: bouteilles à boissons.

Remplacement d'ampoule

Une ampoule grillée doit être remplaçée immédiatement.

Couper l'alimentation électrique:

Débrancher la prise ou-retirer le fusible.

Retirer latéralement le protège-lampe vers l'arrête, dévisser l'ampoule et la replacer par une neue. Replacer le protège-lampe depuis l'arrête jusqu'à l'encliquetage.
- Les ampoules sont disponibles au point de service le plus proche ou dans le commerce spécialisé.

Employer des ampôules de signalisation T25/230 V/15 W/E14. Ne pas employer des ampôules de four (300^)

Pannes

Le parfait fonctionnement du réfrigerateur a été vérifié avant sa livraison. En cas de panne, s'adresser au point de service le plus proche en indiquant le type d'appareil et la défaillance constatée.

Des pannes peuvent également survenir à la suite de déclenchements de coupecircuits électriques. On/remédie facilement au dommage en reactivant le coupe-circuit concerné.

Garantie

Nosusyouaccordonslagarantieacompter de la date delivraisonde l'appareilal'tutilisateur final.

Toute défaillance survenant pendant la période de garantie malgré une utilisation conforme aux instructions du mode d'emploi et due à un defaulted de matériel ou de fabrication, sera réparée gratuite dans le cadre de la garantie par le service après-vente.

Ne sont pas couverts par la garantie:

• ampoules grillées
  bris de plaques en verre et de pieces en plastique
• pannes dues à la non observation du mode d'emploi ou usage inapproprié
• demandes de dédommagement dépassant nos prestations de garantie
• apparéils réparés par des tiers.

Bruits de fonctionnement

Bruits tout à fait normaux

C'est un compresseur (groupe frigorifique) qui permet la réfrigeration dans le réfrigérateur. Le compresseur pompe le fluide réfrigérant et le fait passer dans le système de réfrigeration. Cela provoque des bruits de fonctionnement. Meme lorsque le compresseur est au repos, les bruits dus aux différences de pression et de température sont inévitables.

Ce réfrigérateur ultramoderne est équipé d'un compresseur silencieux et d'un circuit frigorifique dont le niveau sonore a été optimisé.

Il est toutefois impossible d'eviter complètement certains bruits et leur volume sonore dépend de la taille de l'appareil.

Dès que le compresseur se met en marche, c'est à ce moment-là que les bruits de fonctionnement sont le plus audibles. Ils diminuent d'intensité au fur et à mesure.

Bruits anormaux

Les bruits insolites tiennent la plupart du temps au fait que l'appareil n'est pas correctement installé.

L'appareil doit être installé ou encastré sur une surface plane et être stable.

Les tuyaux ne doivent enaucun cas toucher un mur ou d'autres meubles.

Les tuyaux ne doivent pas non plus s'entretoucher.

On perçoit plus les bruits de fonctionnement normaux dans les cuisines ouvertes ou lorsque les apparciels sont encastrés dans une séparation de piece. Il ne s'agit pas là d'un défaut de l'appareil, mais d'un problème d'architecture.

Bruit Cause Remarque

Ronflement Groupe frigorifique Bruit normal du groupe frigorifique en marche, le volume dépend de la taille de l'appareil
Ronronnement Ventilateur Bruit de fonctionnement normal dû à la ventilation
Gargouillagement Cycle frigorifique Bruit de fonctionnement normal dû à la circulation du Glouglous fluide réfrigérant dans le circuit frigorifique Bruit de liquide
Sifflement Cycle frigorifique Bruit de fonctionnement normal dû à l'injection du fluide réfrigérant dans l'évaporateur
Déclic Thermostat Bruit normal de mise en route du thermostat électromécanique
Cliquetis Clayettes, bacs, Fixer les éléments intérieurs ou éviter qu'ils se touchent balconnets, chargement, etc.
Craquement Habillage du réfrigérateur	Tensions et allongements normaux des matériaux, p. ex., des matières plastiques, de l'iso1ation, dus à la température

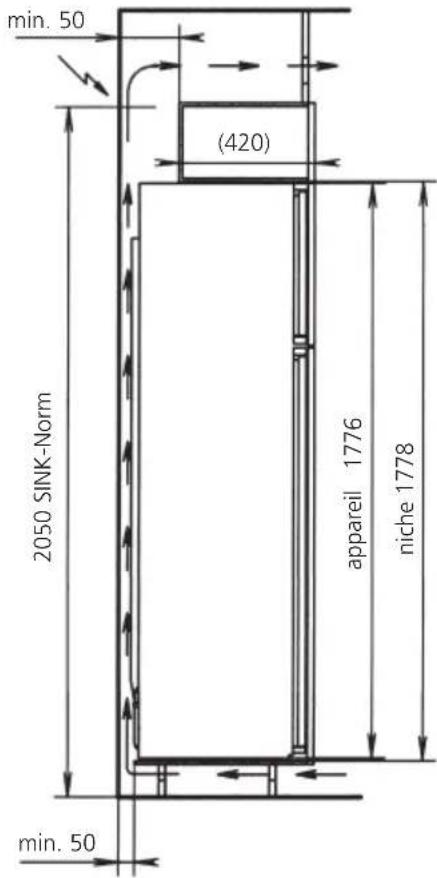

Les caractéristiques de performance sont également assureres pour les niches de profondeur 550

Section d'aération en haut et en bas min. 200~cm^2
