BEDIENUNGSANLEITUNG IK 513 032 GAGGENAU

Bedienungsanleitungen

4 Einleitung
4 Sicherheitschinweise und Warnungen
5 Einsatzen und Temperaturwahl
6 Einfieren
6 Variable Innentüre
7 Kuhlraum
7 Flaschenauszug
7 Abtauen
8 Reinigung
8 Tips
9 Gluhbirne ersetzen
9 Störungen
10 Garantie
11 Betriebsgeräusche
12 Einbau / Masse

Einbau

Siehe Montageanleitung in Einbaugarnitur

Sehr geehrte Kundin, sehr geehrter Kunde

Sie sind im Besitze eines modernen und damit stromsparen den Kühlschranks. Wir gratulieren Ohnen zu dieserem Gerät!

Der Kühlschrank entspricht den anerkannten Regeln der Technik sowie der EG Richtlinie 73/23/EWG (Niederspannungsrichtlinie) ist SEV geprüft nach EMV Richtlinie 89/336/EWG und entspricht der Richtlinie 96/57/EWG über Energieeffizienz.

Entsorgung des Altgerätes

Ausgediente Geräte(sofort unbrauchbar machen (z.B.An Schlusskabel abschneiden). Bitte achten Sie daraufuf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden. Für die Entsorgung der Altgeräte wenden Sie sichitte an die zuständigen Stellen ihrer Gemeinde.(Scharniere losen und Ture entfern, damit sich spielende Kinder nicht selbst einschliessen und in Lebensgefahr kommt.)

Entsorgung der Verpackung

Die verwendeten Verpackungsmaterialien sind wiederverwertbar.

Sicherheitshinweise und Warnungen

Lesen Sieitte vor Inbetriebnahme des Gerätes die in der Bedienungsanleitung aufgeführten Informationen sorgfältig durch und bewahren Sie diese für Nachbenützer auf.

Die elektrische Sicherheit (Berührungsschutz) ist durch den Einbau sicherzustellen.
■ Benutzen Sie theses Gerät nur für Haushaltzwecke und wie es in der Bedienungsanleitung beschreiben ist.
■ Haben Sie einen beschädigten Kühlschrank erhalten, setzen Sie sich sofort mit Ihrlem Lieferanten in Verbindung.
■ Reparaturen und andere Eingriffe)durrenf nur von einem Servicemonteur durchgefuhrt werden. Verwenden Sie keine Verlangerungskabel.
■ Beim Reinigen Stromzufuhr unterbrechen: Stecker ausziehen oder Sicherung ausschalten. Ziehen Sie den Stecker nie an der Schnur oder mit nassen Händen aus der Steckdose. Greifen Sie immer den Stecker undziehen Sie ihn gerade aus der Steckdose.
Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern, ausserdem keine explosiven Stoffe im Gerät lagern. Explosionsgefahr!
- Dieses Gerät ist FCKW- und FKW-frei und enthalt das umweltvertragliche Kältemittel Isobutan (R600a) in geringen Mengen.
■ Bei der Handhabung des Gerätes muss darauf geachtet werden, dass der Kältekreislauf nicht beschädigt wird. Sollte der Kältekreislauf dennoch beschädigt werden.

den, so sind offenes Feuer und Zünd-quellen jeder Art zu vermeiden. Der Raum in dem das Gerät steht, ist für einige Minuten zu luften.

Ein Gerät mit beschädigtem Kreislauf darf nicht in Betrieb genommen werden.
Im eingebauten Zustand ist darauf zu achten, dass die Be- und Entlüftungsöffnungen nicht abgedeckt oder zugestellt sind.
Zur Beschleunigung der Abtaung durren keine anderen mechanischen oder sonstige künstliche Mittel als die empfohlenen benutzt werden.
■ Wird das Gerät zweckent fremdet, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für eventuelle Schäden übernommen werden. In dieser Fall entfallen Garantie oder weitere Haftungsansprüche.
■ Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.
■ Warning: Keine elektrischen Geräte innerhalb des Lebensmittellagerräumes betreiben.

Einschalten und Temperaturwahl

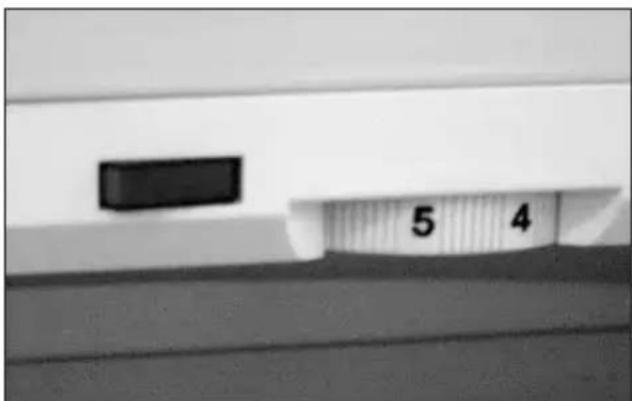

(Bild 1)

Mit dem Temperaturregler wird die Kuhl-leistung eingestellt und der Kuhlschranke ein- und ausgeschaltet.

Wichtig

Das Gerät ist für einen Betrieb bei Raum-temperaturen zwischen 10 - 38° C ausge

legt. Bei Raumtemperaturen ausserhalb desses Bereiches ist das Einhalten der Innentemperaturen im Kühraum und im Tiefkühlabteil nicht mehr gewährleistet.

Normal: Stellung zwischen 5-7 Die Temperatur im Tiefkuhlabteil bleibt mind. -18^ ,wenn die Temperatur im Hauptkuhlraum +5^ oder niedriger ist.

Niedrige Umgebungstemperatur

Bei Umgebungstemperaturen von unter +16^ kann durch Betätigung des roten Kippschalters (Schalterbeleuchtung «EIN») die Temperatur im Gefrierfach auf -18^ gehalten werden. Dies ist notig, um geringe Einschaltzeiten des Kompressors zu verlangern. Bei Umgebungstemperaturen ab 16^ oder warmer ist der Schalter in Normalstellung (Schalterbeleuchtung «AUS») zu belassen.

Aus: Stellung 0

Kuhlung und Beleuchtung sind ausgeschaltet. Bei längerem Nichtgebrauch beiden Turen offen halten, da sonst Geruchsbildung entstehen kann.

Einfrieren

Nur frische Ware ist für das Einfrieren geeignet.
Zum Einfrieren der max. zul. Menge (→ siehe Typschild) unmittelbar vor dem Einlagen der einzufrierenden Ware die Schalterstellung von Normal um ca. 1/2 Position warmer einstellen. (z.B. von Position 6 auf 5.5)
Die einzufrierende Warebebeneinander auf den Boden des Tiefkuhlraumes legen um eine optimale Kalleübertragung zu erzielen.
- nach 24 h die ursprüngliche Schalterstellung wieder einstehen.
■ Kleinere Mengen konnen an jeder Stelle des Tiefkuhlraumes eingefroren werden. Hierzu reicht es, den Schalter auf Normal zu belassen.
- Damit die Temperatur des bereits eingelagerten Tiefkühlgutes nicht zu stark ansteigt, nur die max. zul. Menge ( siehe Typschild) auf einmal einfrierten. Es ist vorteilhalt nur keine Portionen abzupacken. Die einzufrierende Warearf bereits eingelagertes Tiefkühlgut nicht berühren.
Aufgetautes Gefriergutarf nicht noch mals eingefroren werden,weil Lebensmittelverderbenkonnen.

2

3

4

Variable Innentüre

Die Einhängeschalen in der Innentüre sind leicht verstellbar undieten Ihnen die Mogglichkeit einer individuellen Einteilung.

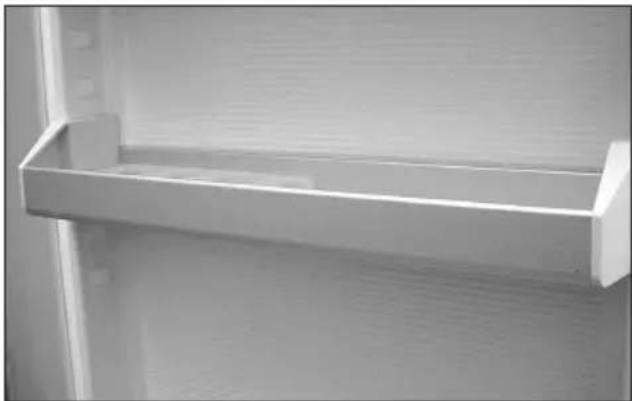

Verstellen der Einhängeschalen (Bild 2) und Flaschenhalter: zuerst nach oben drücken und Herausziehen, gewünschte Höhe einstellen und in umgekehrter Reihenfolge einsetzen. Beachten Sie, dass der Deckel zur obersten Einhängeschale nicht verstellt bar ist.

Kuhlraum

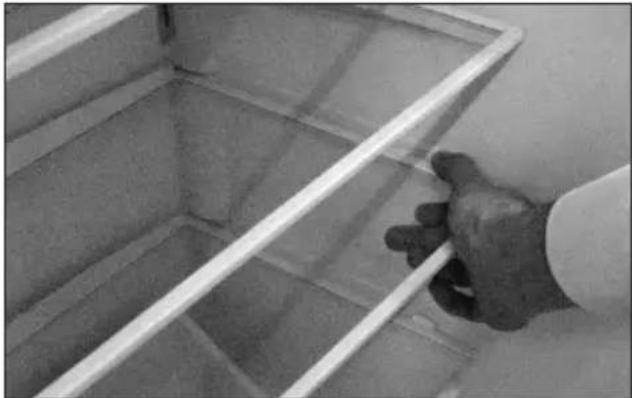

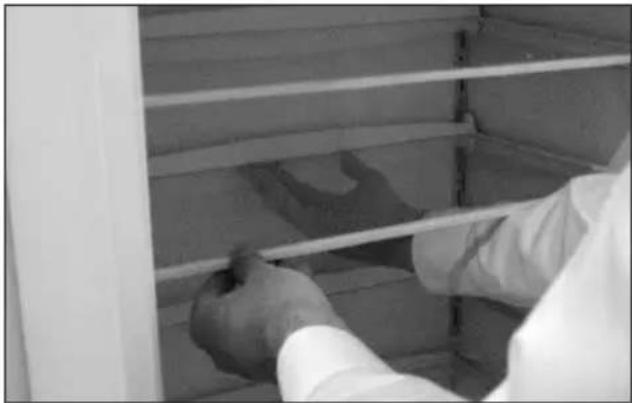

Die hinten eingehängten Glastablare lassensich durch Anheiten Herausziehen und inumgekehrter Reihenfolge beliebig verstellen bzw. wieder einsetzen (Bild 3). Achten Sie darauf, dass die Kunststoff-Transport-sicherungen in der Rückwandschiene vor dem Verstellvorgang entfernt werden.

Die Glastablare ober- und unterhalb der Gemüseschalen setzen sich durch das gleichzeitige Andrücken der beiden seitlichen Halterungen nach oben schwenken und Herausnahmen (Bild 4). Zum Einsetzen wird diese Glastablar halten in die Führung gestossen und vorne von oben gleichzeitig in die beiden seitlichen Halterungen gedrückt.

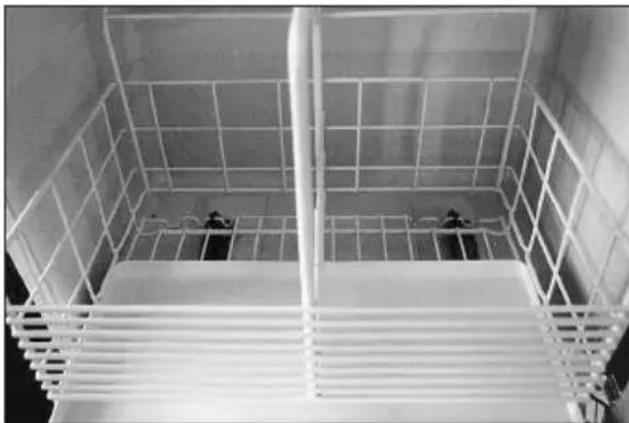

Flaschenauszug

In dieser Zone mit ca. 4 - 5^ erhohter Temperatur gegenüber dem Kuhlraum bleiben die Getränke in der richtigen, gesunden Trinktemperatur von ca. +10^ .

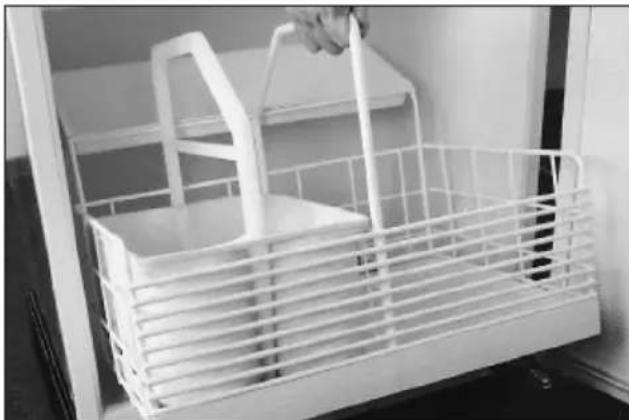

Korb herausnehmer: (Bild 5)

-Auszug bis zum Anschlag herausziehen.
Korb am Bedienungsbügel ruckartig nach obenziehen.

Korb einsetzen: (Bild 6)

• Korb gegenüber den Scharnieren an die Innenwand halten, bzw. Korb vorne leicht anheiten.
  Korb mit der Hinterkante auf die Kugelschienen aufsetzen und gemeinsam bis zum Anschlag einschieben.
  Vorderteil des Korbes am Bedienungsbügel durch herunterrücken einrasten.

5

6

Abtauen

Der Kuhlraum taut vollautomatisch ab. Dabei wird das Eis, welches sich an der Rückwand bildet, geschmolzen. Das Tauwasser fliesst durch das Ablaufloch aus und verdunst in der Auffangschale ausserhalb des Kuhlschrankes.

Halten Sie den Sammelkanal und das Ablaufloch sauber, damit das Tauwasser ungehindert abfliesen kann. Ablaufloch mit dem beigelegten grünen Reiniger säbern durch senkrechts Bewegen und drehen desselben.

Das Gefrierabteil bei starker Eisdilbung abtauen. Eine dicke Eisschicht verschlechtert die Kälteabgabe an das Gefriergut. Tiefkühlgut während der Abtauzeit mog

lichst kuhl und gut isoliert lagern, z.B. in Zeitungen einpacken.

-Schalter auf Position «0» stellen
-Tureofflenlassen.

Das Abtauen kann wesentlich beschleunigt werden, wenn Sie ein Gefass mit warmem (nicht kochendem) Wasser in das Gefrierabteil stellen. Achtung: Verwenden Sie keine spitzen Gegenstände um Eis oder Festgefrorenes zu losen. Gebrauchen Sie keine elektrischen Heizgeräte oder offene Flammenzum Abtauen.

Die Bodenwanne des Gefrierabteils nimmt die anfallende Abtauuwassermenge auf. Nach vollständiger Abtauung kann das Abtauuwasser mit einem Schwamm oder Tuch aus der Bodenwanne entfernt werden.
- Nach dem Abtauen Innenraum reinigen und gut trocknen.
- Temperaturregler wieder in Position Normal setzen. Gefriergut wieder einbringen.

Reinigung

Für die hygienische Aufbewährung der Speisen ist der Schrank reinzuhalten. Der Kühlraum ist von Zeit zu Zeit mit einer milden Seifenlauge auszuwaschen und nachzutrocknen. Ein gelegentliches Ausreibend des Schrankes mit Essigwasser wirkt geruchsbindend und ist zu empfehlen. Durch Sauberhalten der Turdichtungen kann ein Festkleben und damit deren Beschädigung vermieden werden. Keine scheuernden Reinigungsmittel oder kratzenden Lappen verwenden. Turdichtungen mit einer weichen Bürste oder einem Pinsel reinigen. Bei längerem Nichtgebrauch des

Schranks ist der Reglerknopf auf Position «0» zu stellen. Kühlschrank leeren, abtauen, reinigen und Kühlraum- sowie Tiefkühlfachtüre offen setzen.

• Achten Sie darauf, dass kein Reinigungswasser in das Reglergehäuse gelangt (Kurzschlussgefahr).
• Darauf achten, dass möglichst kein Reinigungswasser durch die Ablauföffnung in die Verdunsterschale lauft.
• Vor Inbetriebnahme müssen das Gerät und die Dichtungen von Kühraum- und Tiefkühlfachtüre vollkommen trocken sein.

Tips

Bei der Benutzung des neuen Kuhlschranks sind folgende Punkte zu beachten:

Das Gerät möglichst nicht in der Höhe von Heizkörpern, Heizrohren oder Rauchabzügen installieren und vor direkter Sonnenbestrahlung schützen.
Ein neu in Betrieb genommenes Gerät benötigt ca. 15 Std. (mit Ware) bis es die normalen Betriebstemperaturen erreicht hat.
■ Kuhlschranktüre möglichst kurzzeitig geöffnet halten. Vergewissern Sie sich beim Schliessen, dass die Türe überall vollständig abdichtet. Die selbstschliessenden Scharniere unterstützen dies.
Die Abkuhlzeit von Getränen und andereer Ware von Raumtemperatur auf Kühraumtemperatur kann bis zu 6 Stunden dauern. Je mehr warme Ware eingelagert wird, um so mehr verlangert sich diese Zeit.
■ Verstellen des Temperaturreglers hat keinen Einfluss auf die Abkuhlgeschwindigkeit, sondern nur auf das Temperaturniveau.

Warmes oder gar heisses Lagergut ausserhalb des Kühlschranks abkühlen halten.
Durch das Einlagern von feuchtigkeitsabgebender Ware kann es zu Kondensbildungen an den Glastablaren kommt.
Achten Sie darauf, dass das Kühlgut nicht mit der Rückwand des Kühlaumes in Berührung kommt, damit es nicht anfriert und beim Abtauen das Wasser nicht in den Kühraum abgeleitet wird.
Beim Einordnen beachten:

• Öl und Fett nicht mit den Kunststoffeilen und der Turdichtung in Berührung bringen.
• Im Kuhlraum befinden sich bei jeder Betriebsstellung des Temperaturreglers die kaltesten Bereiche an der Rückwand und über der untersten Ablage. Empfindliche Ware darauf auf die unterste Ablage legen.

■ Einordnungsbeispel:

• Im Gefrierfach Lebensmittel einfriernen, lagern und Eis zubereiten.
• Auf den Tablaren von oben nach untern Backwaren, fertige Speisen, Molkereiprodukte, Fleisch- und Wurstwaren.
• In den Einhängeschalen von oben nach unter: Butter und Kase, Tuben, keine Dosen und Eier, große Flaschen.
• In der Gemüseschale Gemüse, Obst und Salate.
• Im Auszugskorb: Getränkeflaschen.

Gluhbirne ersetzen

Eine defekte Gluhbirne muss sofort ersetzt werden.

Stromzufahr unterbrechen:

Stecker ausziehen oder Sicherungen ausschalten.

Den Lampenschutzdeckel nach hinten abziehen, die Gluhbirne ausschrauben und durch eine neue ersetzen. Den Lampenschutzdeckel wieder von hinten einschieben bis er einrastet.
■ Gluhbirnen sind bei der{nachsten Servicestelle oder im Fachgeschäft erhältlich.

Signallampen T25/230 V/15 W / E14 verwenden. Nicht geeignet sind Backofen-lampen (300^)

Störungen

Der Schrank wurde vor der Auslieferung auf einwandfreie Funktion geprüft. Im Falle von Betriebsstörungen wenden Sie sichitte an die nachstgelegene Servicestelle unter Angaben des Kuhlschrank-Typssowie der festgestelltten Mangel.

Störungen können auch durch das Ansprechen elektrischer Sicherungen entstehen. Der Schaden ist leicht behoben, wenn Sie die entsprechende Sicherung wieder aktivieren.

Garantie

Wir gewähren Ihnen die Garantie, ab Lieferdatum des Gerätes an den Endverbraucher.

Allfällige Mängel, die während der GarantiezeitTOTz vorschrifsmässigem Gebrauch auftreten und auf einen Material- oder Fabrikationsfehler zurückzuführn sind, werden im Rahmen der Garantie durch den Kundendienst behoben.

Nicht unter Garantie fallen:

• Gluhbirnen-Defekte
• Bruch von Glasplatten und Kunststoffteilen
• Defekte durch Nichtbefolgen der Bedienungsanleitung oder unsachgemassen Gebrauch
• Schadenersatzansprüche, die über unsere Garantieleistungen hinausgeh
• Geräte, welche durch Dritte repariert wurden.

Betriebsgeräusche

Ganznormale Geräusche

Das Kühlen im Kühlschrank wird durch einen Kompressor (Kälteaggregat) erhögt.

Der Kompressor pumpt das Kältemittel durch das Kühlsystem. Dabei entstehen Betriebsgeräusche. Auch nach dem Ausschalten des Kompressors sind Gerausche durch Druckund Temperaturunterschiede unvermeidbar.

Dieses Kuhlgerät ist nach dem neuesten Stand der Entwicklung, mit einem leisen Kompressor und einem gerauschoptimierten Kältekreis ausgestattet.

Dennoch setzen sich bestimmte Gerausche nicht ganz vermeiden und sind in ihrer Lautstärke abhängig von der Kuhlgerätegrosse. Unmittelbar nach dem Einsatz des Kompressors sind die Betriebsgeräuse am besten hörbar.

Sie werden mit fortschreitender Betriebszeit leiser.

Nichtnormale Geräusche

Meist entstehen ungewöhnliche Gerauschedurch einen ungeeigneten Einbau.

Das Kuhlgerät muss waagerecht und stabil aufgestellt bzw. eingebaut sein.

Rohrleitungen dürfen auf keinen Fall an einer Wand oder anderen Möbeln anstehen.

Auch dürfen die Rohrleitungen sich nicht gegenseitig berühren.

In offenen Kuchen oder bei in Raumteiler eingebauten Kuhlgeräten werden die normalen Betriebsgeräusaiche intensiver wahr-genommen. Dies ist jeder kein Mangel des Kuhlgerätes sondern bedingt durch die Architektur.

Stichwort Ursache Bemerkung

Brummen Kälteaggregat normales Arbeitsgeräusch des Kälteaggregates, Lautstärke abhängig von der Kühlgerätegrosse
Surren Ventilator normales Betriebsgeräusch, durch Belüftung
Gurgeln Kältekreislauf normales Betriebgeräusch, durch Strömung des Blubbern Kältemittels im Kältekreis Rauschen
Zischen Kältekreislauf normales Betriebsgeräusch durch Einspritzen des Kältemittels in den Verdampfer
Klicken Thermostat normales Schaltgeräusch des elektromechanischen Temperatur-Reglers
Klappern Tablare, Körbe, Einhängeschalen Beladung etc.	Innenteile so anordnen, dass sie sich nicht berühren bzw. dass sie fixiert sind.
Knacken Kühlschrankgehäuse	Normale, temperaturbedingte Spanningsdehnungen der Materialien z.B. Kunststoffe, Isolation

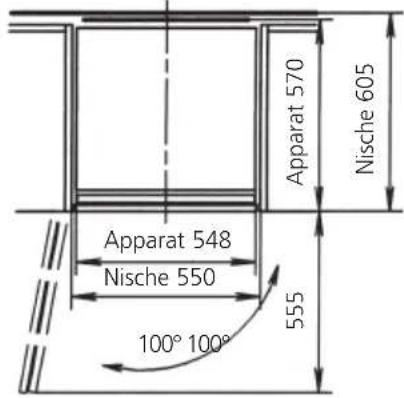

Bei Nischentiefen 550 werden die Leistungsdaten des Gerätes ebenfalls garantiert

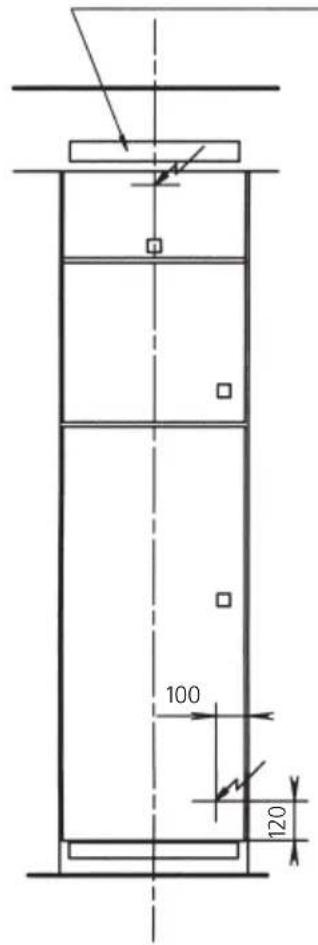

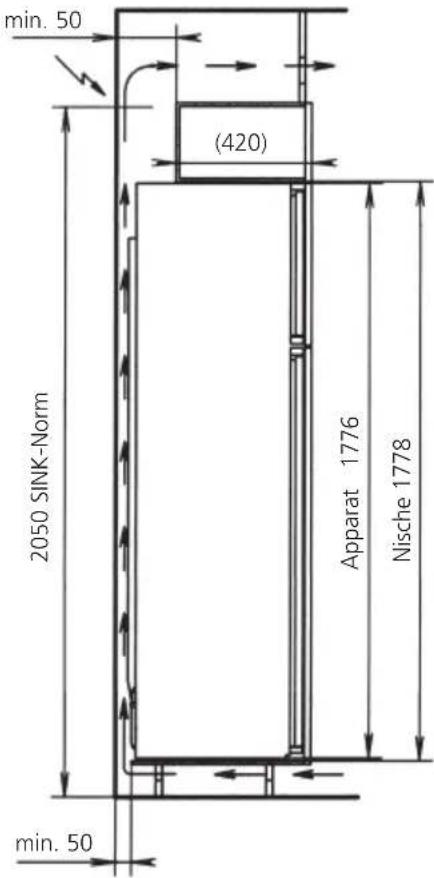

Einbaukühlschrank Nische SINK 14/6 (1778 mm)

Die elektrische Sicherheit (Berührungsschutz) ist durch den Einbau sicherzustellen. Ist der Netzstecker nach dem Aufstellen des Gerätes nicht mehr zugänglich, so ist installmentseitig eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm, dazu gehören LS-Schalter und Sicherungen sowie Schütze.

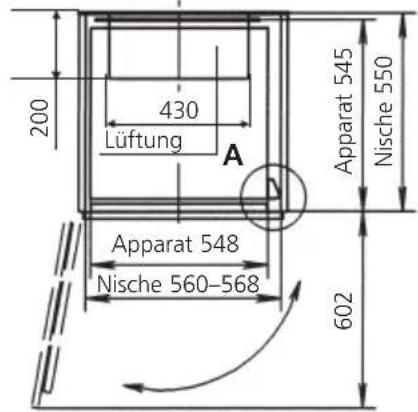

Luftungsquerschnitt oben und unter min. 200 cm²

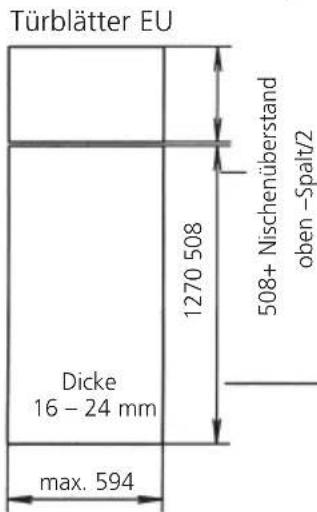

1270+ Nischenüberstand
unto -Spalt /2

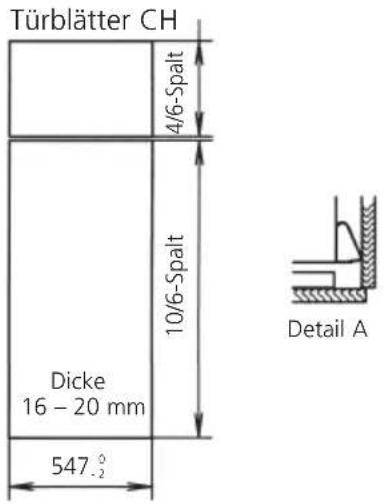

Integriert CH

Integriert EU
