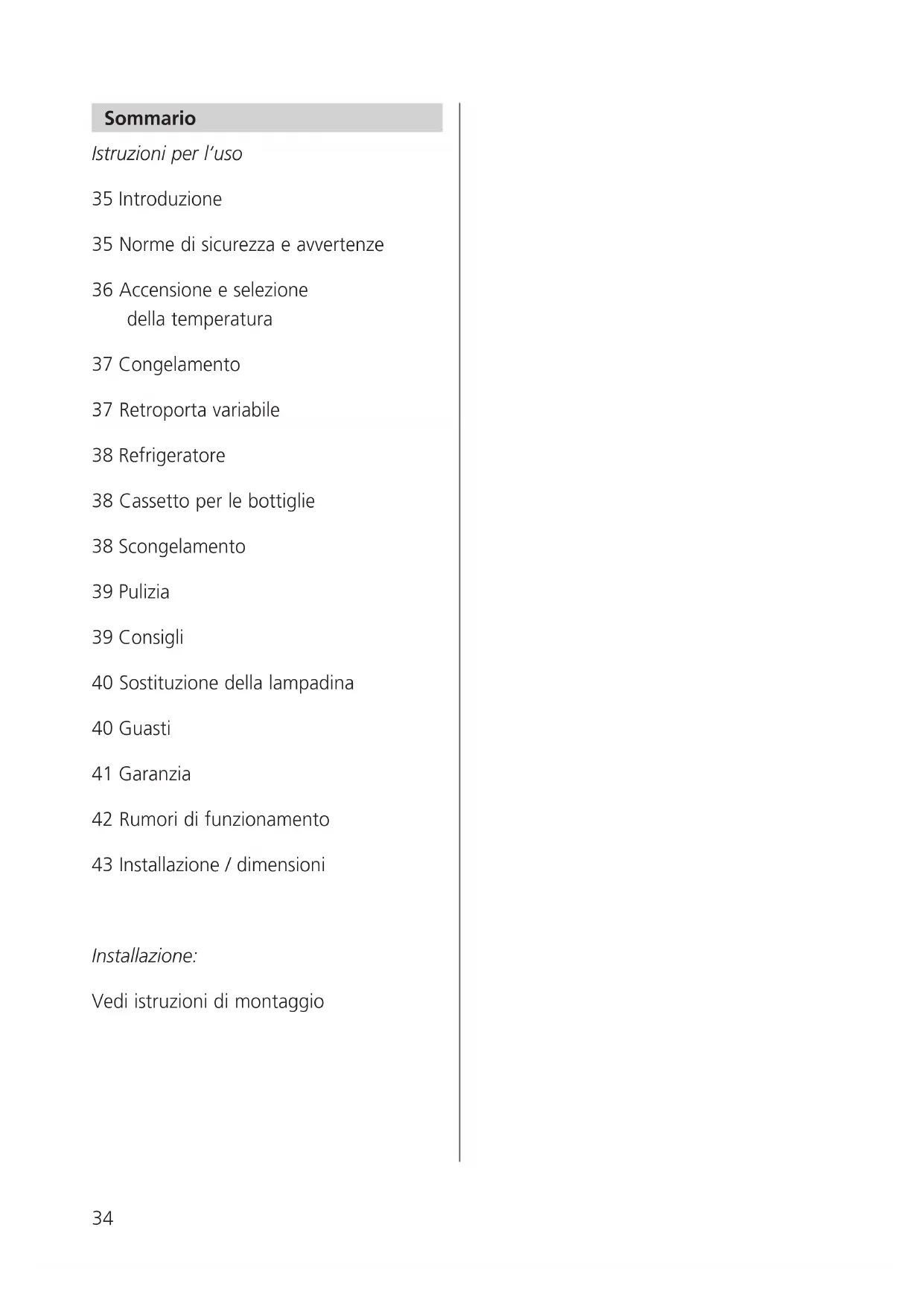

35 Introduzione
35 Norme di sicurezza e avventenze
36 Accensione e selezione della temperatura
37 Congelamento
37 Retroporta variabile
38 Refrigeratore
38 Cassetto per le bottiglie
38 Scongelamento
39 Pulizia
39 Consigli
40 Sostituzione della lampadina
40 Guasti
41 Garanzia
42 Rumori di funzionamento
43 Installazione / dimensioni

Installation:

Vedi istruzioni di montaggio

Stimata cliente, stimato cliente

Lei è in possesso di un moderno frigorifero con basso consumo di elettricità. Ci congratuliamo con Lei per il Suo acquisto!

Il frigorifero è conforme alle regole riconosciute della tecnia nonché alla direttiva CE 73/23/CEE (direttiva di bassa tensione) ed è omologato dall'ASE secondo la direttiva della CEM (compatibilità elettromagnetica) 89/336/CEE e conforme alle regole 96/57 EwG sulla efficienza energetica.

Lo smaltimento di un vecchio frigorifero

I frigoriferi fuori uso devono essere immedi- di alimentazione). Abbia cura che le tubazioni dell'impianto frigorifero non vengano danneggiate prima che l'apparecchio venga portato via per essere eliminato in maniera ecologica. Per l'eliminazione del Suo vecchio frigorifero voglia rivolgersi all'ufficio competente del Suo comune. (Mollare le cerniere e togliere le porte, in modo che i bambini che giocano non si chiudano dentro mettendo la loro vita in pericolo.)

Eliminazione dell'imballaggio

I materiali d'imballaggio utilizzati sono riciclabili.

Norme di sicurezza e avventenze

Prima diMETTEREINfunzioneI'apparecchio, leggete attendamente leistruzioni per I'uso e conservateleanche per glialtireutilizzatori.

La protezione contro le scariche elettriche deve essere assicurata dall'installatore.
Utilizzate quello apprecchio solo per uso domestico e come descririto nelle istruzioni.
Se il frigorifero che avete ricevuto fosse difettioso, mettetevi immediatamente in contatto con il vosto fornitore.
Riparazioni e altri interventi possono essere effettuati escludivamente da un technician manutentore. Non usare prolunghe.
Per la pulizia del frigorifero, togliete la corrente: staccate la spina e aprite l'interrettore automatico o togliete il fusibile. Non staccate mai la spina tirandola per il cavo né afferrandola con le mani bagnate. Afferrate sempre saldamente la spina e tiratela in fuori diritta alla presa.
- Conservate i liquidi ad alta gradazione alcolica solo in bottiglie ben chiuse e poste in piedi, inoltre non coservate nel frigorifero sostanje esplosive. Pericolo d'esplosion!
- Questo frigorifero è privo di CFC e FC e contiene una quantità limitata del refrigerante isobutano (R600a), che non danneggia l'ambiente.
Nell'uso del frigorifero occorre prestare attenzione a non danneggiare il circuito refrigerante. Se dovesse perché capitare un inconveniente del genere, evitate fiamme vivere fonti d'accensione di qualiasi genere. Il locale in cui si trovato il firgorifero deve essere ventilato per alcuni minuti.

Non si deve assolutamente mettere in funzione un frigorifero il cui circuito refrigerante è danneggiato.
Se il frigorifero è incassato, bisognafare attenzione a non copire né chiudere le aperture di entrata e di uscita dell'aria di ventilazione.
Per accelerare lo sbrinamento non si devono utilizzare mezzi meccanici o artificiali di qualsiasi genere, diversi da quelli consigliati.
Se l'apparecchio viene adibito a uno scopo improperio, usato nel modo sbagliato o non è riparato a regola d'arte, si declina qualsiasi responsabilità per gli eventuali danni. In un caso del genere decadono la garanzia e qualsiasi pretesa di responsabilità.
- Nel caso il cavo di collegamento di quello apparecchio dovesse essere danneggiato, delve essere sostituito dal fabbricante, o dal suo servizio assistenza clienti o da una persona adeguatamente qualificata, per evitare pericoli.
■ Avvertimento. Non usare apparetti elettrici all'interno del deposito di derrate alimentari.

Accensione e selezione della temperatura

(figura 1)

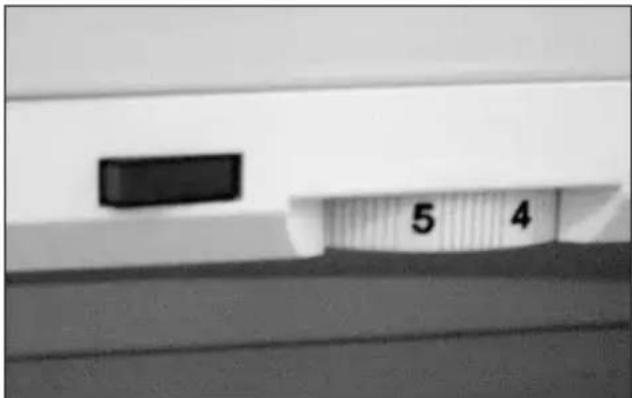

Con il termostato si regola la potenza refrigerante e si accende e spegne il frigorifero.

Importante

L'apparecchio è progettato per una temperatura ambiente da +10 a +38° C. Da tem-

1

perature ambiente all'influori di quello campo il mantenere delle temperature interne nel vano frigorifero e nel vano congelatore non è più assicurato.

Normale: Posizione ca. 5-7

La temperatura nel scompartimento di congelazione rimane al minimo di -18^ se la temperatura nel refrigeratore è di +5^ o più Bassa.

Basse temperature ambientali

A temperature ambientali inferiori a +16^ e possibile, azionando I'interuttore rosso (interuttore luce illuminato),mantere la temperatura nella cella frigorifera a -18^. Cio permeftera di augmentare il corto numero di cicli di lavoro del compressore. Per temperature ambientali di 16^ o superi- rI'interuttore dovra rimanere in posizione normale (interuttore luce spento).

Spento: Posizione 0

Raffreddamento e illuminazione sono spenti. Se il frigorifero non si usa per un lungo periodo si devono lasciare aperte le porte per evitare la formazione di odori sgradevoli.

Congelazione

Solo prodotti freschi si prestano alla congelazione.
Per poter congelare la quantità massima consentita di prodotti (vedasi targhetto) è necessario, prima di introdurli, girare indietro il termoregolatore di 1/2 unità rispetto a quella usata normalmente. (Per es. alla posizione 6 a 5.5)
■ Collocare i prodotti sul fondo del conge-latore l'uno accanto all altri in modo da favorchire la trasmissione del freddo.
Dopo 24 ore riportare il termoregolatore sulla posizione impiegata normalmente.
- Quantità limitate di prodotti possono essere congete in agli zona del concelatore. Per esse non è necessario variare la posizione del termoregolatore.
Per evitare un notevole innalzamento di temperatura dei prodotti già congelati non si devono introdurre quantità superiuri a quale prescritte (vedasi targhetto). Si consigliano confezioni di piccole dimensioni. I prodotti freschi introdotti nel congelatore non devono essere posti a fatto con quelli già congelati.
- Prodotti una volta scongelati non si devono ricongelare in quanto potrebbero deteriorarsi.

Retroporta variable

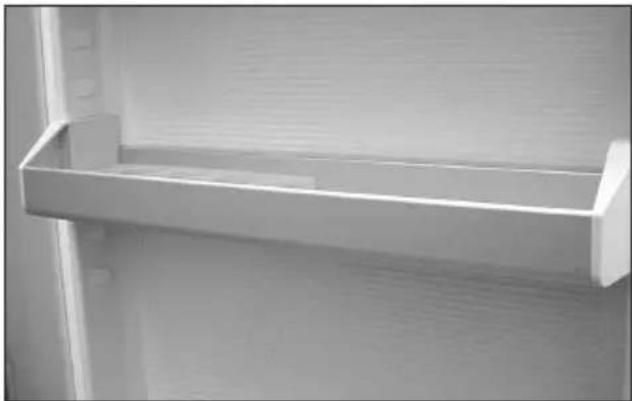

Gli scaffaletti della retroporta possono essere spostati lavoramente e permettono di disporre lo spazio secondo le proprie esigenze.

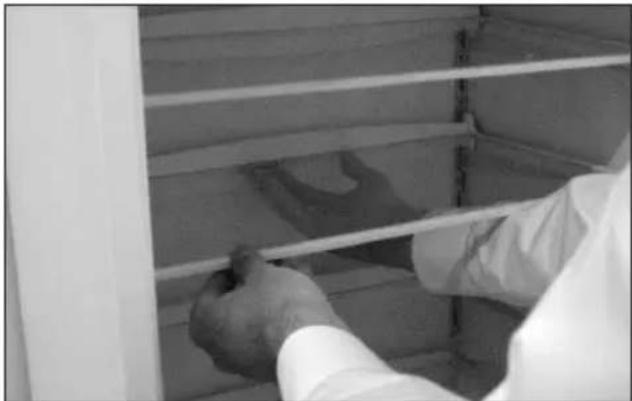

Per spostare gli scaffalletti e i portabottiglie: (figura 2) premere prima verso in alto e tira

re fuori, regolare l'altezza desiderata ed inserirli in ordine inverso. Osservate che il coperchio dello scaffaretto superiore non è regolabile.

2

3

4

Refrigeratore

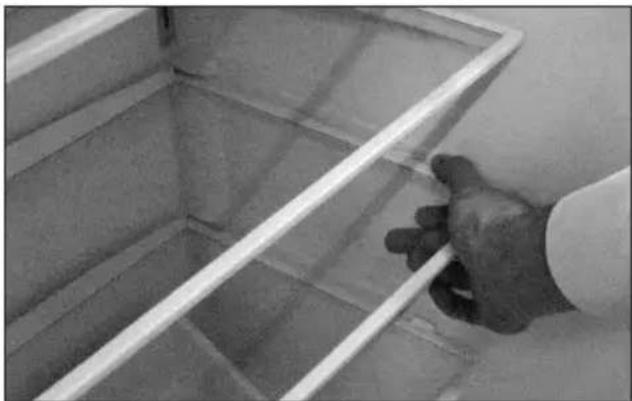

I ripiani di vetro, fissati posteriormente, si possono togliere sollevandoli e, a piacere, inserirli con operazione inversa all'altezza desiderata (figura 3). Si prestiattenzione a che la protezione di plastica applicata per il trasporto sull'apposita guida fissata alla parete posteriore prima dello spostamento dei ripiani sua rimossa.

I ripiani di vetro sopra e tutto il portaverdure si possono estrarre premendo simultaneamente i due supporti laterali e girandoli versuso l'alto (figura 4). Per reinserire il ripiano di vetro è necessario spingerlo posteriormente entro la guida e anteriorsmente premerlo contemporaneamente nei due supporti laterali.

Cassetto per le bottiglie

In questa zona con una temperatura maggiore di ca. 4 - 5^ rispetto al vano frigori-fero, le bevande restano alla giusta sana temperatura di ca. +10^

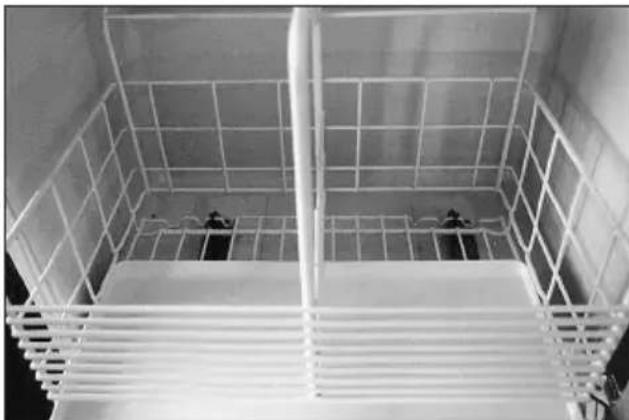

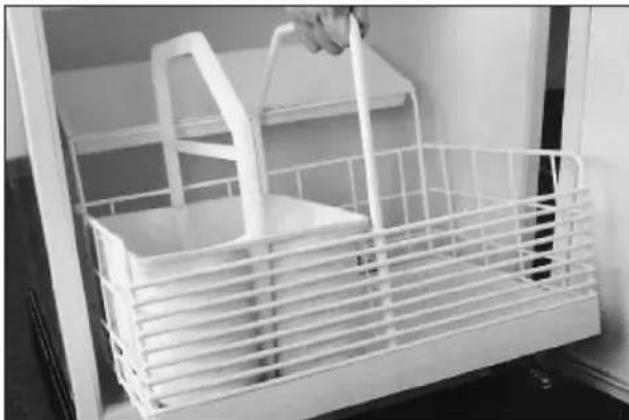

Estrarre il cestello: (figura 5)

• Estrarre il cassetto fino alla battuta d'arresto.
• Tirare con uno strappo verso l'alto il cestello presso la staffa di presa.

Inserire il cestello: (figura 6)

• Tenere il cestello sulla parete interna di fronte alle cerniere, facendo cui sollevare leggermente verso l'alto la parte ante-riore del cestello.
• Appoggiare il bordo posteriore del cestello sulle guide e infilarli assieme fino alla battuta d'arresto.
• Agganciare la parte anteriore del cestello premendo sulle staffe di fissaggio.

5

6

Scongelamento

Il vano frigorifero si sbrina in modo completamente automatico. Il ghiaccio formati sulla parete posteriori si scioglie. L'acqua fuoriesce dal foro di scarico ed evapora nella vaschetta esterna del frigorifero.

Abbiate cura di mantenere sempre puliti il canale di raccolta e il foro di scarico, in modo che l'acqua di sbrinamento possa scorrere via liberamente. Pulire il foro di scarico con il raschietto verde con movimenti verticali e rotativi.

Sbrinare il vano congelatore quando si è formato troppo ghiaccio. Se il ghiaccio èccessivamente spesso, impedisce il passaggio del freddo ai cibi congelati. Durante il periodo di sbrinamento conservare i cibi

congelati il più possibile al freddo e isolati, p.es. avvolgerli in giornali.

• Mettere il selettore sulla posizione «0»
• Lasciare aperta la porta.

Lo sbrinamento può essere notevolmente accelerato quando pone un contentatore con acqua calda (non boliente) nel conge-latore. Attenzione: non utilizzate oggetti appuntiti per staccare il ghiaccio o altre incrostazioni gelate. Non usate stufette elettriche né fiamme vivere per lo sbrinamento.

• Il fondo dello scomparto congelatore è in grado di raccogliere tutte l'acqua prodotta dallo scongelamento dello stesso, e l'acqua può successivement essere assorbita mediante l'uso di una spugna od un panno assorbente.
• Dopo lo sbrinamento, pulire e asciugare bene l'interno del congelatore.
  Rimettere il termostato nella posizione normale. Rimettere gli alimenti congelati.

Pulizia

Per conservare igienicamente gli alimenti bisogna mantenere pulito il frigorifero. Il vano frigorifero va lavato di tanto in tanto con acqua a cui è stato aggiunto un deter sivo delicato. Passando di tanto in tanto l'interno con acqua e aceto si evitano i cattivi odori e quindi è un'operazione raccomandata. Mentenendo pulite la guarnizioni delle porte si evita che si incollino e vengano danneggiate. Evitare assolutamente detersivi o panni abrasivi. Pulire le guarnizioni della porta con una spazzola morbida o un pennello. Se il frigorifero non

viene utilizzato per lungo tempo, mettere il termostato in posizione «0». Svuotare il frigorifero, sbrinarlo, pulirlo e lasciare aperte le porte del vano frigorifero e del vano congelatore.

• Abbiate cura di evitare che durante la pulizia penetri acqua nella cassa del termostato (pericolo di cortocircuito).
• Abbiate cura che possibilmente l'acqua di lavaggio non vada a finire nella vaschetta di evaporazioneattraverso il foro di scarico.
• Prima della messa in servizio l'apparecchio e le guarnizioni del vano frigorifero e del congelatore devono essere completamente asciutte.

Consigli

Utilizzato il nuovo frigorifero bisognà osservare i punti seguenti:

Eviatre di installare l'apparecchio vicino a caloriferi, radiatori o cappe aspiranti. Ripararlo alla luce diretta del sole.
- Un frigorifero appenaMESSINO ha bisogno di ca.15 ore (con cibi)per raggiungere le temperature d'esercizio normali.
Apriere il meno possibile la porta del frigorifero. Quando chiudete la porta, accertatevi che la guarnizione sia ermetica. Le cerniere autochiudenti sostengo- no l'operazione.
Il tempo del raffreddamento di bevande e altri cibi da temperatura ambiente a quella del frigorifero più durare fino a 6 ore. Più alimenti caldi si mettono, più si prolunga quello tempo.

Regolare il termostato non ha nessun influsso sulla velocità di raffreddamento, ma sostanto sul livello della temperatura.
Lasciar raffreddare gli alimenti tiepidi o addirittura caldi all'esterno del frigorifero.
- Con lo stockage di alimenti umidi possono formarsi dell'acqua di condensazioneagli scaffalletti di vetro.
Non mettere gli alimenti a contatto della parete posteriore, per evitare che si attacchino e durante lo sbrinamento l'acqua finisca all'interno del vano.
■ Quando si ripongono gli alimenti nel frigorifero:

• Evitare che ogli e grassi vengano a contatto delle parti di plastica e della guarnizione della porta.
• Indipendentemente dalla posizione del termostato, le zone più fredde del frigorifero sono vicino alla parete posteriore e tutto all'ultimo ripiano in basso. Pertanto porre gli alimenti delicati sull'ultimo ripiano in basso.

Esempio di disposizione:

• nel vano congelatore congelare gli alimenti, conservarli e preparare il ghiaccio
• sui ripiani, dall'alto verso il basso, pane e pasticceria, cibi pronti, lattici-ni, carni e salumi

• negli scaffaletti retroporta, dall'alto.
  verso il basso: burro e formaggio, tubi, piccole scatole e uova, bottiglie.
  grandi

• nella vaschetta per la verdura, verdura, frutta e insalata.

• Nel cestello estrabile: bottiglie con bevande.

Sostituzione della lampadina

Una lampadina difettosa delve essere subito sostituita.

Togliere la corrente: Staccare la spina o togliere le valvole.
■ Sfilare lateralmente il coperchio di protezione indietro, svitare la lampadina e sostuirla con una nuova. Il coperchio di protezione tirare di nuovo indietro finché incastra.
Le lampadine sono reperibili presso il più vicino centro di assistenza o nei negosi specializzati.

Usare lampadine segnaletiche T25/ 230 V/ 15 W / E14. Non adatte sono le lampadine per fornì (300° C).

Guasti

Prima della consegna il frigorifero è stato controllato per accertarne il buon funzionamento. In caso di guasto vogliate rivolgervi al centro di assistenza tecnica più vicino,indicando il modello di frigorifero e il tipo di guasto.

I malfunzionamenti possono essere ancche la consegenza dell'intervento di un interrottore automatico. Il danno è subito riparato riarmando l'interruttore automatico.

Garanzia

Le concediamo la garanzia a partire alla data di segna dell'apparecchio al consumatore finale.

Gli eventuali difetti che durante il periodo di garanzia dovessero manifestarsi, malgrado l'uso conforme alle prescrizioni, e dovuti a un difetto di materiale o di fabbricazione, vengono eliminati dal nostro servizio dopovendita, nel quadro della garanzia.

Non sono coperti da garanzia:

• i difetti della lampadina
• la rottura di lastre di vetro e parti di plastica
• i difetti derivanti da inosservanza delle istruzioni per l'uso improprio
• le pretese di risarcimento per anni che superano le nostre prestazioni di garanzia
• gli appearecchi che sono stati riparati da terzi.

Rumori di funzionamento

Rumori del tutto normali

Il raffreddamento nel frigorifero è assicurato da un compressore (generatore del freddo).

Il compressore pompa il refrigerante attraverso il systemà di refrigerazione. Questoprocesso è inevitabilmente accompagnato da rumori, che continuanoanche dello spegnimento del compressore a causa delle variazioni di pressione e temperatura.

Il presente impianto frigorifero è statoconcepto secondo lo stato più attuale delleconoscenze ed è stato dotato di un compressore molto silenzioso e di un circuitodel freddo ottimizzato dal punto di vista della rumorosità.

Ciononostante non è possibile evitare completamente determinati rumori, la cui intensità dipende alla dimensione del frigorifero. Tali rumori di funzionamento sono udibili maggiormente subito dopo l'accensione

del compressore e perdono d'intensità nel corso del funzionamento.

Rumori anomali

Rumori anomali sono da imputare normalmente ad un'installazione non adeguata. Il frigorifero deve essere installato o incassa-to orizzontalmente ed in modo stabile.

Le tubazioni non devono essere assolutamente aicontutto con una parete o con altri mobili, come non devono toccarsi tra di loro.

In cucine aperte oppure in presenza di frigoriferi inserti in pareti divisorie dell'ambiente, i normali rumori di funzionamento vengono avvertiti più intensamente. Questo non costituisce un difetto del frigorifero, ma è sempliciente dovuto alle circostanze architettoniche.

Anomalia Causa Annotazione

"Borbottio" Generatore del freddo Normale rumore di funzionamento del generatore del freddo; l'intensità dipende alla dimensione del frigorifero

Ronzio Ventilatore Normale rumore di funzionamento dovuto alla ventilazione

Gorgoglio Circuito del freddo Normale rumore di funzionamento dovuto al passaggio del Fruscio refrigerante nel circuito del freddo

Fischio Circuito del freddo Normale rumore di funzionamento dovuto all'iniezione del refrigerante nel evaporatore

Rumore tipo Termostato Normale rumore di inserimento del regolatore "click" elettromeccanico della temperature

I vassoi, cesti o il carico, ecc. sbattono Disponete gli elementi interni in modo che non siano a contatto tra di loro e in modo che i vassoi risultino ben fissati.

Scricchiolio della cassa del frigorifero Dilatazioni normali dei materiali dovute alla temperature, p. es. del materiale sintetico e di quello isolante

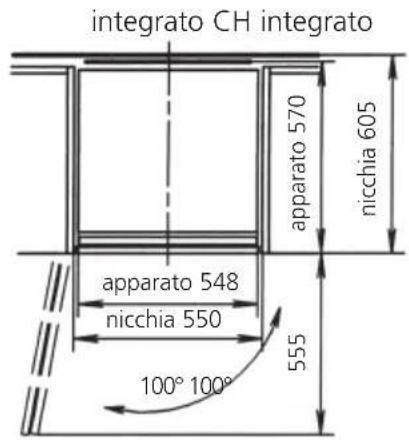

Il funzionamento ottimale dell'apparecchio è garantito anche per la nicchia profonda 550

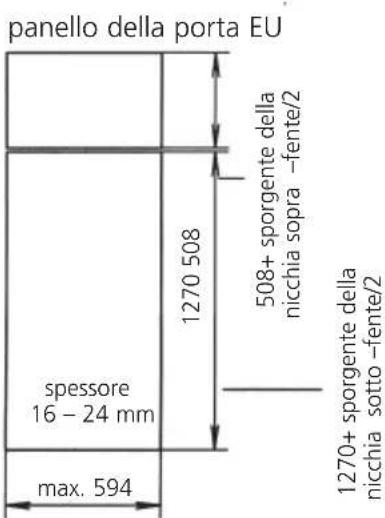

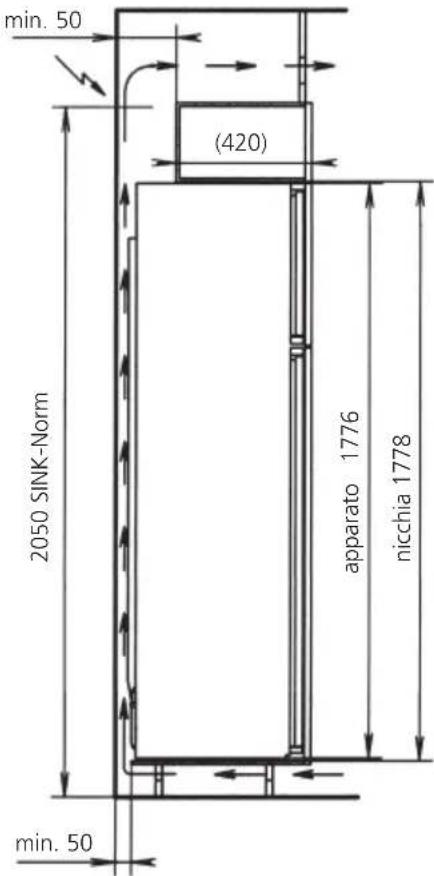

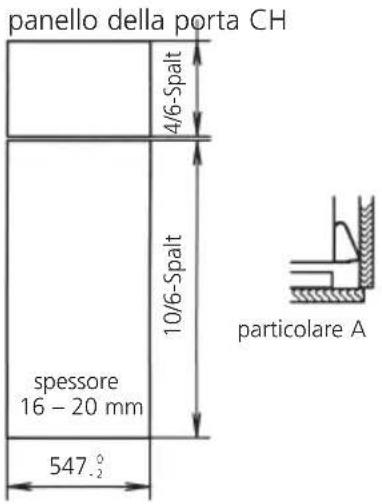

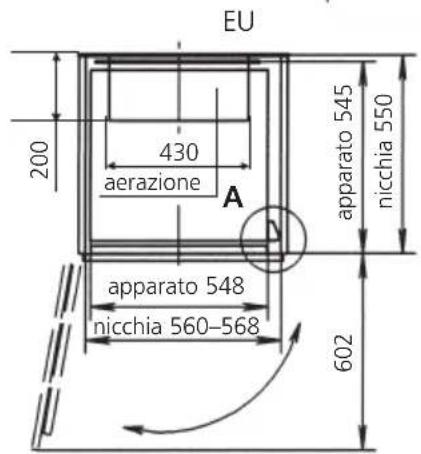

Frigorifero da incasso nicchia SINK 14/6 (1778 mm)

La protezione contro le scariche elettriche deve essere assicurata dall'installatore. S'el presa di corrente non è piu accessibile dopo l'incastro dell'apparecchio, è necessario prevedere un sistema di disinserzione. Ammessi sono i sistemi di disinserzione con interruttori aventi un'apertura fra i contatti di almeno 3 mm e che interrompono la reta tramite un teleruttore assicurato da dei fusibili.

Sezione d' aerazione min. 200~cm^2 superiore ed inferiore
