| Type d'appareil | Amplificateur audio |
| Série | TOXIC Series |
| Modèles disponibles | TX-600, TX-1200, TX-1500, TX-1600, TX-2000 |
| Nombre de canaux | 2 ou 4 canaux selon modèle |
| Puissance maximale par canal | 300W à 1000W selon modèle |
| Puissance totale maximale | 600W à 4000W selon modèle |
| Canaux TX-600 | 2 canaux |
| Puissance TX-600 | 2 x 300W max |
| Canaux TX-1200 | 4 canaux |
| Puissance TX-1200 | 4 x 300W max |
| Canaux TX-1500 | 2 canaux |
| Puissance TX-1500 | 2 x 750W max |
| Canaux TX-1600 | 4 canaux |
| Puissance TX-1600 | 4 x 400W max |
| Canaux TX-2000 | 2 canaux |
| Puissance TX-2000 | 2 x 1000W max |
| Certifications | CE |
| Année de publication | 2007 |
FOIRE AUX QUESTIONS - TX1600N Toxic
Questions des utilisateurs sur TX1600N Toxic
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Autoradio au format PDF gratuitement ! Retrouvez votre notice TX1600N - Toxic et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TX1600N de la marque Toxic.
MODE D'EMPLOI TX1600N Toxic

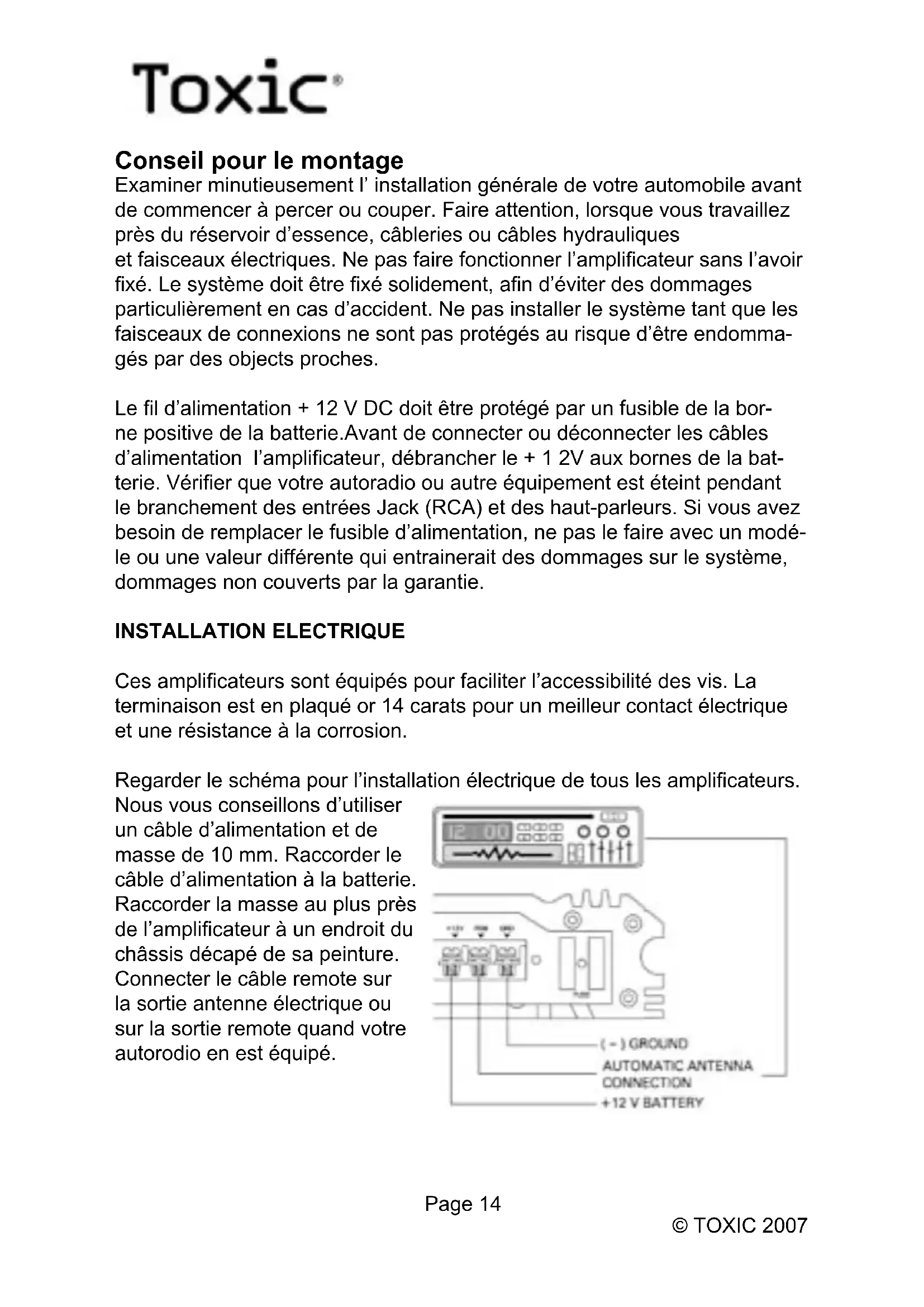

Conseil pour le montage
Examiner minutieusement l'installation générale de votre automobile avant de commencer à percer ou couper. Faire attention, lorsque vous travaillez près du réservoir d'essence, câbleries ou câbles hydrauliques et faisceaux électriques. Ne pas faire fonctionner l'amplificateur sans l'avoir fixé. Le système doit être fixé solidement, afin d'éviter des dommages particulièrement en cas d'accident. Ne pas installer le système tant que les faisceaux de connexions ne sont pas protégés au risque d'être endommagés par des objects proches.
Le fil d'alimentation + 12 V DC doit être protégé par un fusible de la borne positive de la batterie. Avant de connecter ou déconnecter les câbles d'alimentation l'amplificateur, débrancher le + 1 2V aux bornes de la batterie. Vérifier que votre autoradio ou autre équipement est éteint pendant le branchement des entrées Jack (RCA) et des haut-parleurs. Si vous avez besoin de remplacer le fusible d'alimentation, ne pas le faire avec un modèle ou une valeur différente qui entraînerait des dommages sur le système, dommages non couverts par la garantie.
INSTALLATION ELECTRIQUE
Ces amplificateurs sont équipés pour faciliter l'accessibilité des vis. La terminaison est en plaqué or 14 carats pour un meilleur contact électrique et une résistance à la corrosion.

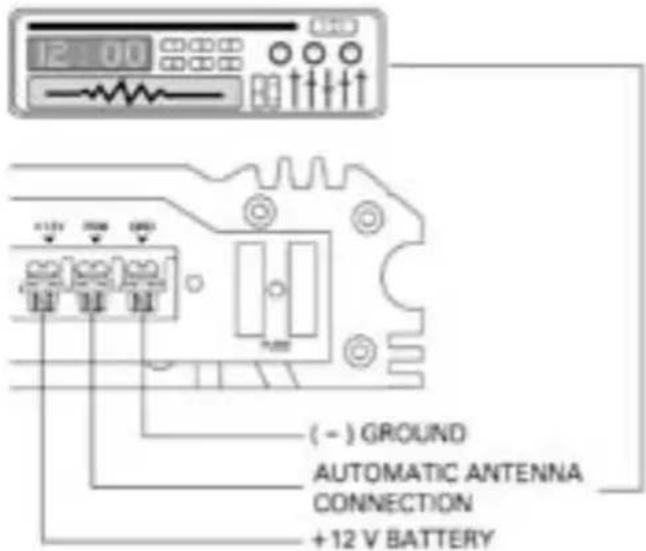

Regarder le schéma pour l'installation électrique de tous les amplificateurs.
Nous vous conseillons d'utiliser un câble d'alimentation et de masse de 10 mm. Raccorder le câble d'alimentation à la batterie. Raccorder la masse au plus près de l'amplificateur à un endroit du châssis décapé de sa peinture. Connecter le câble remote sur la sortie antenne électrique ou sur la sortie remote quand votre autorodio en est équipé.
Pour les RCA niveau entrée, connecter aux sorties RCA de votre autoradio, connecter ensuite aux RCA niveau entrée de l'amplificateur. (Voir schéma). Mettre le contrôle de gain en position 12 heures. Tourner le volume de votre autoradio à moitié de sa puissance, puis ajuster le contrôle de gain de l'amplificateur jusqu'à une écoute confortable pour vous.

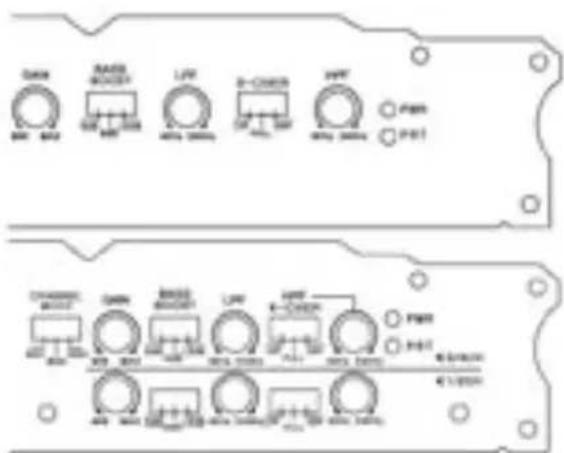

FILTRE ELECTRONIQUE INCORPORE
La série Toxic est équipée de commutateur filtre électronique. Les filtres peuvent être opérationnels avec l'ensemble des canaux et aussi en mode bridgé. Quand vous utilisez l'amplificateur en mode bridgé, vous ne pouvez vous servir des haut-parleurs qu'en 4 Ohms. Sur les amplificateurs 4 canaux, le filtre subwoofer peut-être utilisé sur les 4 canaux.

Le commutateur de booster de basse est aussi possible sur tous les amplificateurs pour augmenter la réponse en basse fréquence.
GAIN = CONTROLE DU NIVEAU D'ENTREE
Le contrôle du niveau d'entrée permet le bon fonctionnement du système en dedans d'une grande largeur de bande de niveau de sortie. Choisissez l'adaptation de façon à ce que vous obtiendrez une tonalité optimale sans perturbations. Le procédé suivant est recommandé:
Si vous utilisez plusieurs amplificateurs, l'adaptation doit être effectuée pour chaque unité. Ajustez le réglage de volume de votre autoradio à 2/3 de sa puissance totale. Ensuite, tournez le réglage du gain de l'amplificateur de „MIN“ à „MAX“, jusqu'à ce que vous entendrez des perturbations du son. Maintenant, retournez le réglage un peu en direction „MIN“, et l'adaptation est terminée.
En utilisant un amplificateur à 4 canaux, cette adaptation doit être effectuée séparément pour les canaux 1 / 2 et 3 / 4.
Toxic®


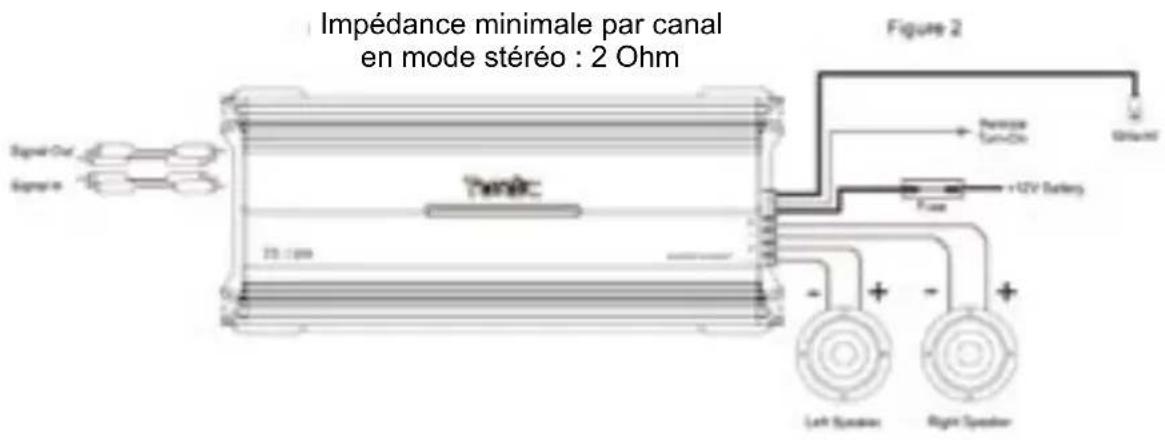

Impédance minimale par canal en mode stéréo : 2 Ohm Figure 2 Pervise Sensin + UTV Battery Fiss Left Sensor Right Sensor


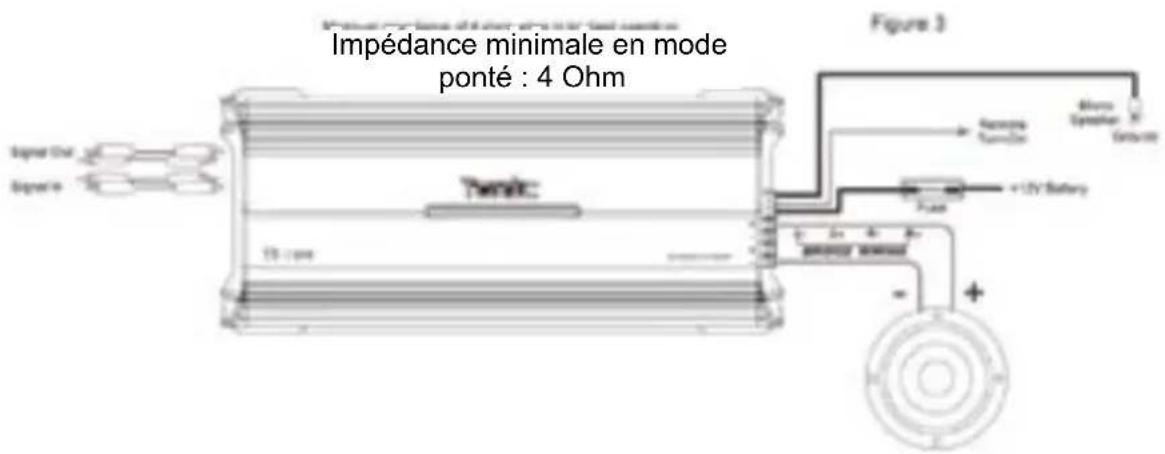

Impédance minimale en mode ponté : 4 Ohm Figure 3 Signal Cou Signal v Tensile 10 V power +12V battery Power + - Circuit


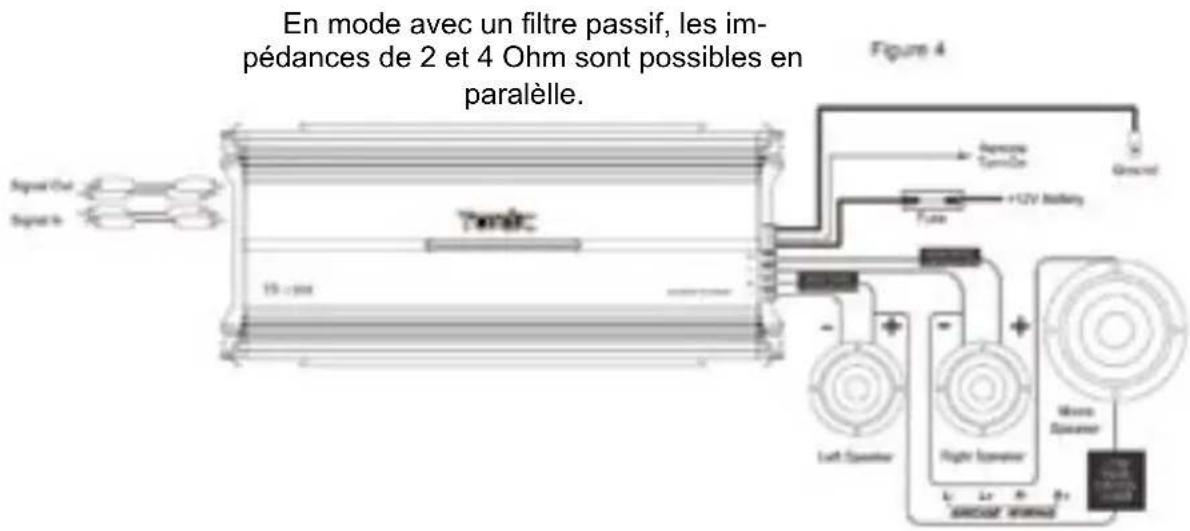

En mode avec un filtre passif, les impédances de 2 et 4 Ohm sont possibles en paralèlle. Figure 4 Signal Out Signal In Tonside 15 µm Systeine Tonside +12V battery Ground Type Left Capacitor Right Capacitor Ground Capacitor Magnet ARCICIE WIRMAEToxic®


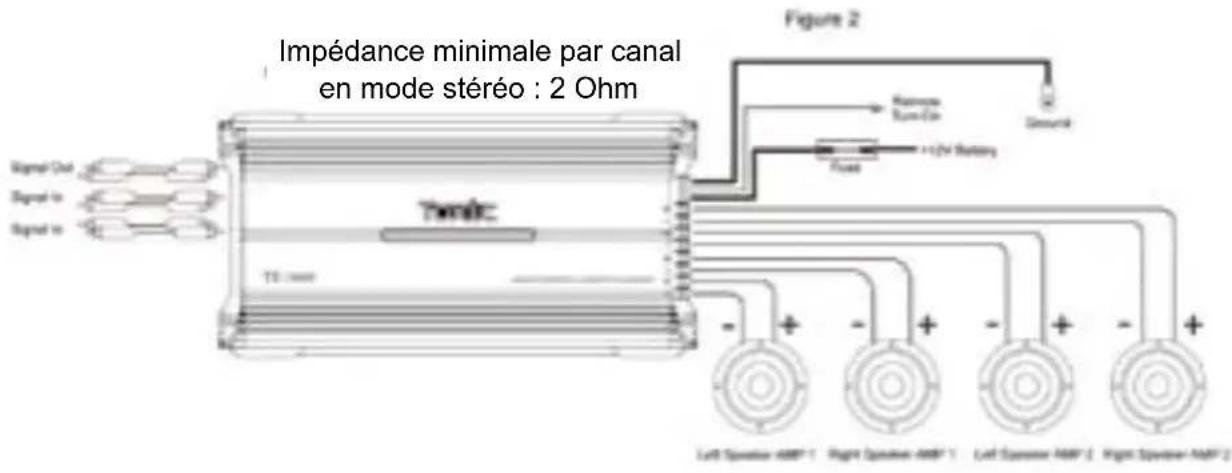

Impédance minimale par canal en mode stéréo : 2 Ohm Figure 2 Signal Out Signal In Signal In Téralic 10 mm Rationale Téralic +12V Battery Flow + - + - + - Left Spontier -488° 1 Right Spontier -488° 1 Left Spontier -488° 2 Right Spontier -488° 2


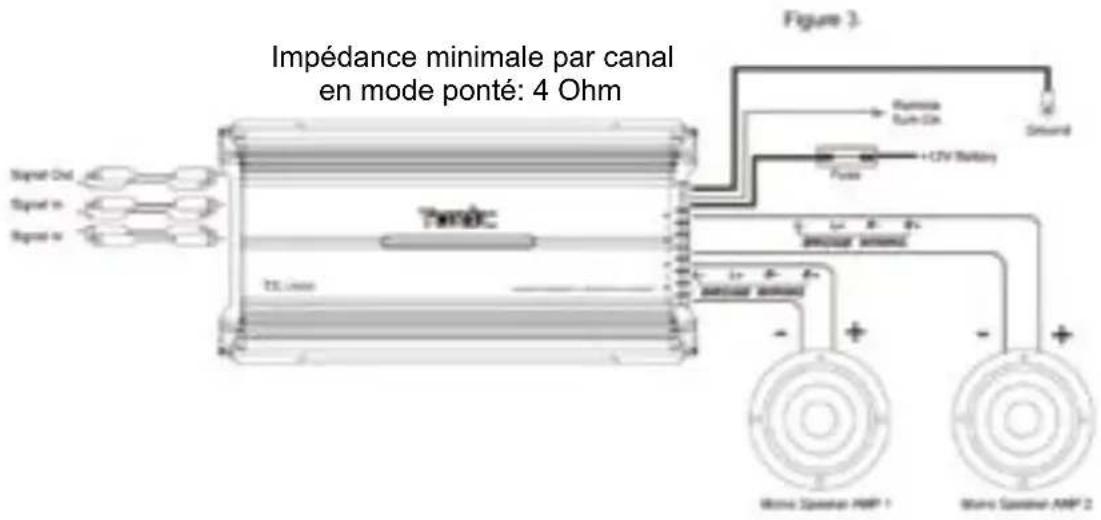

Impédance minimale par canal en mode ponté: 4 Ohm Figure 3. Signal Out Signal In Signal In Tensc TCL Insur Power LUV Battery Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source Insur Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUS Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsUR Source InsU1 Source InsU2 Source InsU3 Source InsU4 Source InsU5 Source InsU6 Source InsU7 Source InsU8 Source InsU9 Source InsU10 Source InsU11 Source InsU12 Source InsU13 Source InsU14 Source InsU15 Source InsU16 Source InsU17 Source InsU18 Source InsU19 Source InsU20 Source InsU21 Source InsU22 Source InsU23 Source InsU24 Source InsU25 Source InsU26 Source InsU27 Source InsU28 Source InsU29 Source InsU30 Source InsU31 Source InsU32 Source InsU33 Source InsU34 Source InsU35 Source InsU36 Source InsU37 Source InsU38 Source InsU39 Source InsU40 Source InsU41 Source InsU42 Source InsU43 Source InsU44 Source InsU45 Source InsU46 Source InsU47 Source InsU48 Source InsU49 Source InsU50


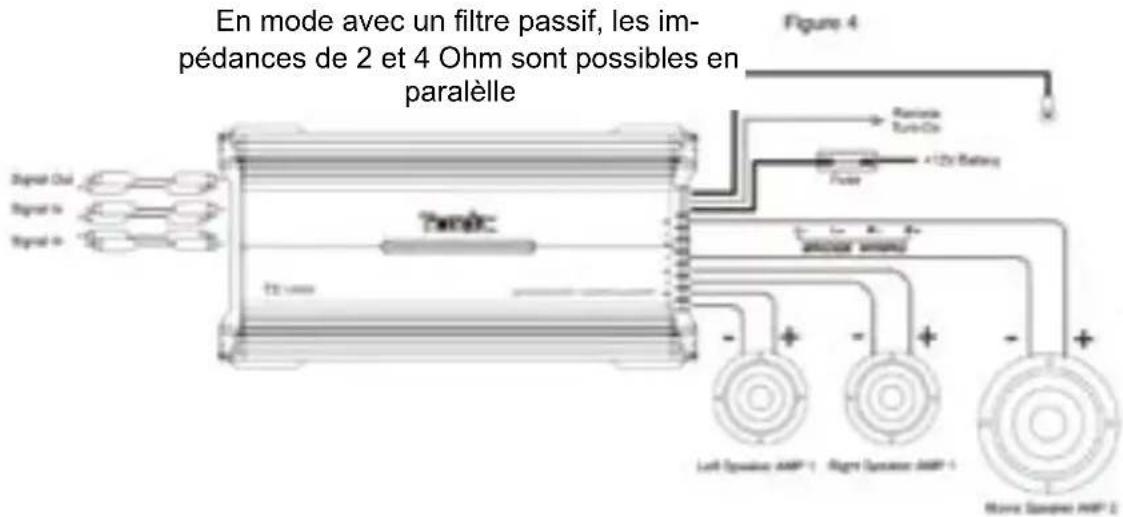

En mode avec un filtre passif, les impédances de 2 et 4 Ohm sont possibles en paralèle Figure 4 Signal Out Signal In Signal In TBA Ganola Turn-Cl +10V Batairg Flow TBA Ganola Turn-Cl Left Voltage AMP-1 Right Voltage AMP-1 Right Gaspier AMP-2Toxic®
MESURES CORRECTIVES DE DEFAULTS
Absence de fonctionnement
Les câbles de raccord ne sont pas branchés correctement. Veuillez vérifier tous les contacts mécaniques et électriques des câbles. Vérifiez le fusible. En cas de changement, faites attention à la puissance correcte.
Absence de tonalité
Les câbles et prises des haut-parleurs ne sont pas branchés correctement.
Absence de tonalité - LED rouge s'allume
Les fils positifs et négatifs des câbles des haut-parleurs ont contact. Eliminez le court-circuit. Si vous utilisez un haut-parleur à 2 ohms en mode stéréo ou en tri-mode, et si l'unité est surchargée, tournez le réglage de contrôle du gain en direction „MIN“ jusqu'à ce que le fonctionnement est parfait.
Manque de fonction d'un canal
Le réglage de balance n'est pas en position du milieu. Le haut-parleur ou le câble son est défectueux. Veuillez les vérifier.
Distorsions acoustiques
Les haut-parleurs sont surchargés. Veuillez baisser le réglage du volume et vérifier les positions du contrôle de volume.
Manque de son stéréo et faiblesse des sons graves
Les câbles (+) et (-) des haut-parleurs ont été confondus. L'appareil est câblé hors phase.
INTERFERENCES
Tous les câbles sont cause ou conducteur d'interférences. Particulièrement susceptibles sont le câble de circuit et le câble RCA audio. Souvent, des interférences sont causées par des générateurs ou autres parties électroniques de la voiture. La plupart de ces problèmes peuvent être évités par le câblage correct et soigneux. Les conseils suivants pourraient être utiles:
- N'utilisez que des câbles audios écrannés pour les connexions entre les
Toxic®
entrées „Low Level“ (niveau bas) de l’amplificateur et la sortie RCA ou DIN de la radio.
- Posez les câbles de signal, des haut-parleurs et du circuit séparément avec une distance suffisante entre eux ainsi qu'à chaque autre câble de la voiture. Si cela n'est pas possible, le câble de circuit et le câble de la masse peuvent être posés ensemble avec les câbles sériels. Les câbles audios et des haut-parleurs devraient en être aussi loin que possible. Le câble de la ligne de mise en circuit à la sortie de l'antenne automatique de la radio peut être posé avec les câbles de signal.
- Evitez les circuits fermés de la masse en posant les raccordements de masse de tous les composants en forme d'étoile. Le milieu approprié peut être établi en mesurant la tension directement à la batterie. Cette valeur doit être comparée avec le point de masse choisi et le terminal (+) de l'amplificateur. Si la tension mesurée ne diffère que légèrement l'une de l'autre, vous avez trouvé le milieu correct. Sinon, il faudra choisir un autre point. Le mesurage devrait se faire avec l'allumage et les autres dissipateurs en marche (par exemple chauffage de lunette arrière, éclairage).
- Si une influence néfaste des câbles des haut-parleurs par des sources électriques externes parvient, détachez les câbles intérieurs et enroulez-les en torsade.
- S'il y a des bruits perturbateurs émanant d'autres parties électroniques de la voiture, utilisez un filtre de brouillage additionnel.
- Si un bourdonnement se produit, il faut utiliser des câbles de masse plus forts ou des câbles de masse additionnels.
- Si possible, utilisez des câbles avec des bouts étamés ou avec des cosses terminales ou semblable. Les cosses dorées sont résistantes à la corrosion et ont une résistance de contact inférieure.
- Si toutes ces mesures restent sans succès, l'utilisation d'un isolateur „Ground Loop“ peut éventuellement résoudre le problème.
Toxic®
| Technische Daten SpecificationDonnes techniques | TX-600 TX | -1200 TX-1500 | TX-1600 TX | -2000 | |
| Max. Leistung Max. Power Puissance max. | 600 Watt 12 | 00 Watt 1500 | Watt 1600 Watt | 2000 Watt | |
| Max. Leistung /Kanal Max Power /Channel Puis. max. / canal | 2 x 300 Watt | 4 x 300 Watt 2 | x 750 Watt 4 x | 400 Watt | 2 x 1000 Watt |
| RMS Leistung / Kanal RMS Power / Channel Puis. max. / canal | 2 x 75 Watt | 4x 75 Watt 2 x | 175 Watt 4x 125 | Watt 2 x 275 Watt | |
| S/N Ratio | 100 dB 100 | dB 100 dB 100 | dB 100 dB | ||
| Frequenzgang Frequency Range Fréquence | 10Hz - 40KHz | 10Hz - 40KHz | 10Hz - 40KHz | 10Hz - 40KHz | 10Hz - 40KHz |
| THD | 0,05% 0,05% 0,05% 0,05% | ||||
| Kanal Trennung Channel Separation | 76 dB 76 dB 76 dB 76 dB | ||||
| Hoch- und Tiefpass High- and Lowpass Passe-bas / -haut | 40Hz - 240Hz | 40Hz - 240Hz | 40Hz - 240Hz | 40Hz - 240Hz | 40Hz - 240Hz |
| Dämpfungsfaktor Damoing Factor | 180 180 | 180 180 180 | |||
| Sicherung Fuse Fusible | 20A 2 x 20A 40A 3 x 30A 2 x 30A | ||||
| Abmessung Dimensions | 270x237x55 | 370x237x55 | 550x237x55 | 470x237x55 550x237x55 | |
