Type de produit	Tablette graphique
Marque	Aiptek
Modèle	Media Tablet Ultimate II
Zone de travail	203 mm x 127 mm (diagonale 240 mm)
Rapport d'aspect	16:10
Résolution	5080 Lpp (lignes par pouce)
Niveaux de pression	2048
Précision	+/- 0,25 mm
Taux de transfert	200 Rps (rapports par seconde)
Hauteur de lecture	10 mm (+/- 1 mm)
Stylo	Sans pile, sensible à l'inclinaison (60°), 2 boutons programmables
Touches de la tablette	4 touches express programmables + molette de navigation avec bouton de mode
Interface	USB 1.1 Full Speed
Alimentation	5 V CC par USB (consommation 110 mA)
Dimensions	34,7 cm x 23,3 cm x 1,7 cm
Poids	700 g
Logiciel inclus	Adobe Photoshop Elements (version complète)
Compatibilité système	Windows 7/Vista/XP, Mac OS X 10.4 ou supérieur
Consignes de sécurité	Ne pas exposer à l'eau, aux températures élevées, ne pas démonter ; utiliser accessoires d'origine ; garder hors de portée des enfants
Entretien	Changer la pointe du stylo si usée ; éviter les rayures avec des objets pointus
Pièces détachées incluses	Pointes de rechange (2), extracteur de pointe, câble USB, DVD de pilotes et logiciels

FOIRE AUX QUESTIONS - Media Tablet Ultimate II AIPTEK

Comment installer les pilotes de la tablette ?

Avant de connecter la tablette, insérez le CD pilote dans le lecteur. Sous Windows, suivez l'installation automatique ; sous Mac, cliquez sur l'icône et suivez les étapes. Redémarrez l'ordinateur après installation.

Comment connecter la tablette à l'ordinateur ?

Placez la tablette dans l'orientation souhaitée (gaucher ou droitier). Utilisez le curseur de port USB pour sélectionner le port correspondant. Branchez le câble USB fourni directement sur un port USB de l'ordinateur (évitez les hubs). Le voyant blanc s'allume.

Comment utiliser le stylo ? Quelle est sa particularité ?

Tenez le stylo comme un stylo classique. Il fonctionne sans pile et est sensible à l'inclinaison (60°). La pointe correspond au clic gauche ; deux boutons programmables sont disponibles. Le curseur se déplace en approchant le stylo à moins de 10 mm de la surface.

Comment programmer les touches express ?

Ouvrez le panneau de commande Aiptek via l'icône dans la barre des tâches. Allez dans l'onglet 'Touches express'. Cliquez sur la touche à modifier et choisissez une fonction dans la liste (modificateur, frappe, ouverture d'application, etc.).

Comment utiliser la molette de navigation ?

La molette a trois modes sélectionnables par le bouton Mode central. Les modes sont indiqués par la couleur du voyant (blanc, vert, orange). Par défaut : défilement, rotation, zoom. Vous pouvez les personnaliser dans le panneau de commande, onglet 'Molette de navigation'.

Comment changer la pointe du stylo ?

Utilisez l'extracteur de pointe fourni. Saisissez la pointe avec l'extrémité ouverte et tirez doucement pour la retirer. Insérez la nouvelle pointe en la poussant délicatement jusqu'au fond. Changez la pointe si elle devient dure ou raye la surface.

Comment configurer le panneau de commande Aiptek ?

Cliquez sur l'icône de la tablette dans la barre des tâches. Le panneau est divisé en trois sections : Stylo (sensibilité, boutons), Correspondance (zone active, mode souris/style), Touches express et Molette de navigation. Chaque paramètre est modifiable via des listes déroulantes.

La tablette est-elle compatible avec Mac ?

Oui, la tablette est compatible avec Mac OS X 10.4 ou supérieur. Un pilote spécifique est fourni sur le CD. L'installation se fait en insérant le CD et en suivant les instructions. Le panneau de commande est similaire à celui de Windows.

Comment régler la sensibilité de la pointe ?

Dans le panneau de commande, onglet 'Stylo', ajustez le paramètre 'Toucher de pointe' entre 'Mou' et 'Ferme'. Vous pouvez aussi cliquer sur 'Détails' pour des réglages avancés. La pression courante est affichée dans la barre correspondante.

Que faire si le curseur ne bouge pas ?

Vérifiez que la tablette est bien connectée via le bon port USB et que le pilote est installé. Assurez-vous que le stylo est dans la zone active et à moins de 10 mm de la surface. Si le problème persiste, redémarrez l'ordinateur ou réinstallez le pilote.

MODE D'EMPLOI Media Tablet Ultimate II AIPTEK

Bienvenue chez Aiptek

Nous vous remercions d'avoir acheté la Media Tablet Ultimate II de la marque Aiptek. Media Tablet Ultimate II est une tablette graphique professionnelle grand format. Des fonctions avancées telles qu'un stylo sans piles avec sensibilité à l'inclinaison, une résolution de 4000 Lpp (5080 Lpp pour la version XL) ou le design ergonomique pour gauchers et droitiers en font l'idéal pour l'illustration, le dessin ou la retouche photo. Livrée avec une version complète d'Adobe Photoshop Elements, la Media Tablet Ultimate II offre un ensemble complet pour les utilisateurs privés et professionnels. Elle est conçue pour les graphistes et répond à de nombreux besoins, tels que la retouche photo, l'illustration, la mise en page et le dessin artistique. Elle peut être utilisée aussi bien par les gauchers que par les droitiers.

Avant de commencer à utiliser ce produit, nous vous recommandons de lire ce manuel et de suivre les instructions qui y figurent étape par étape. C'est ainsi que vous obtiendrez les meilleurs résultats de votre nouvelle tablette graphique.

Bien cordialement,

L'équipe Aiptek

Consignes de sécurité

1. Ne laissez pas tomber la tablette, ne la percez pas, ne la roulez pas et ne la démontez pas ; la garantie s'en trouverait annulée.
2. Évitez tout contact avec l'eau et séchez bien vos mains avant l'utilisation.
3. N'exposez pas le produit à une température élevée et ne la laissez pas exposée au soleil.
4. Utilisez la tablette avec précaution. Veillez à ce que la tablette ne puisse pas être rayée par des objets pointus autres que la pointe du stylo. Gardez à distance tout objet métallique.
5. Pour votre sécurité, évitez d'utiliser la tablette en cas de tempête ou d'orage.
6. Utilisez exclusivement les accessoires fournis par le fabricant.
7. Gardez la tablette hors de portée des enfants.

Si le moment est venu de vous débarrasser de votre produit, veuillez recycler tous les composants qui peuvent l'être.

Les piles et les piles rechargeables ne doivent pas être jetées avec les déchets ménagers ! Veuillez les recycler en les déposant dans le point de collecte le plus proche. Ensemble, nous pouvons contribuer à la protection de l'environnement.

Contenu de l'emballage Page 29

Configuration minimale requise ...... Page 30

Installation des pilotes......Page 30

Connexion de la tablette......Page 30-31

Découverte de la tablette ...... Page 31

Découverte du stylo Page 32-33

Le panneau de commande Aiptek ...... Page 33-37

Installation du logiciel Page 38

Spécifications......Page 39

Garantie Page 39

Contenu de l'emballage

Veuillez vérifiez que les composants suivants sont bien présents dans l'emballage :

2 pointes de rechange pour stylo

Extracteur de pointe de stylo

2 DVD pour le logiciel et Photoshop Elements

Ce guide de démarrage rapide

Veuillez contacter immédiatement votre revendeur s'il manque l'un des composants ci-dessus.

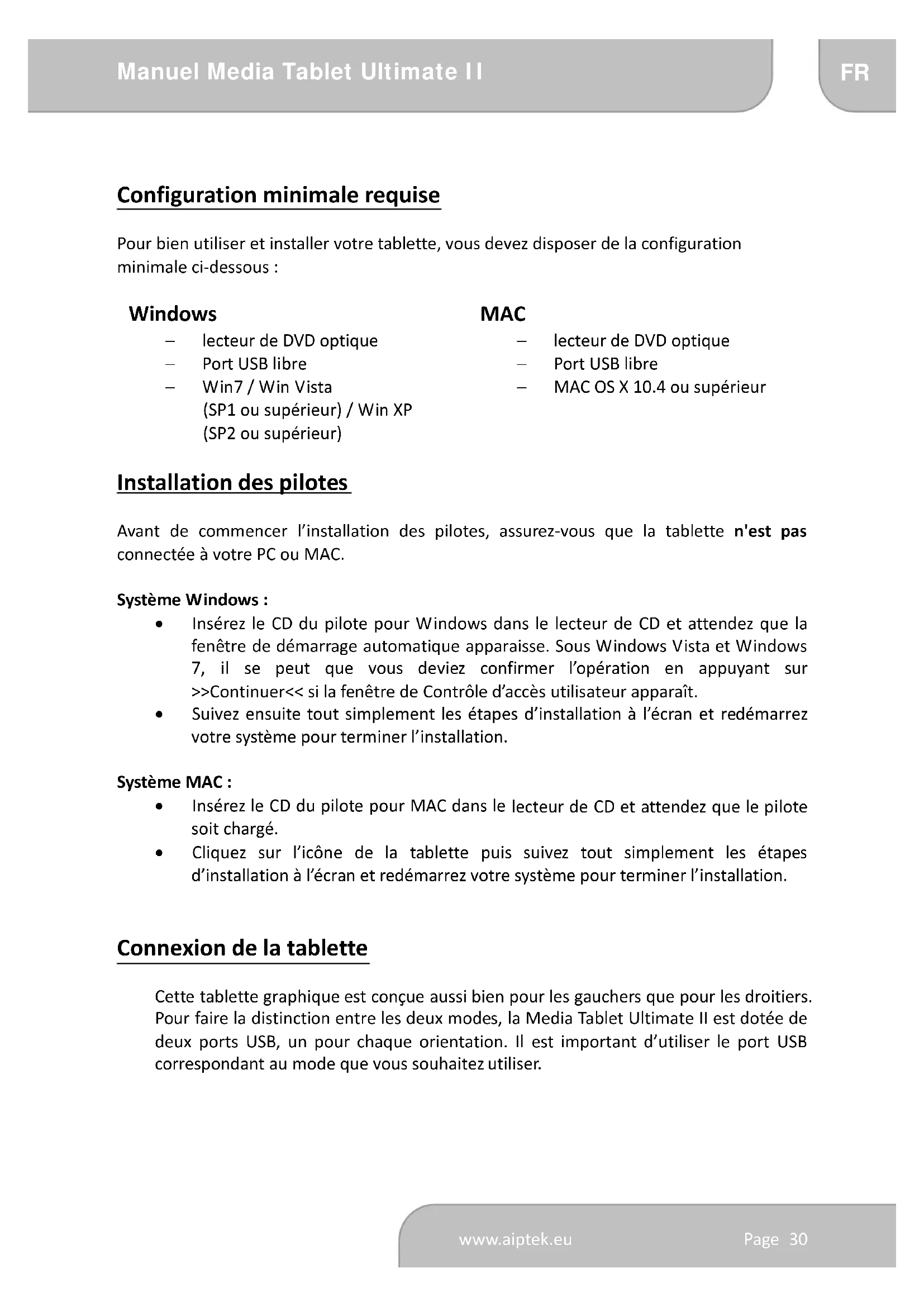

Configuration minimale requise

Pour bien utiliser et installer votre tablette, vous devez disposer de la configuration minimale ci-dessous :

Windows

• lecteur de DVD optique
• Port USB libre
• Win7 / Win Vista

(SP1 ou supérieur) / Win XP

(SP2 ou supérieur)

MAC

• lecteur de DVD optique
• Port USB libre
  — MAC OS X 10.4 ou supérieur

Installation des pilotes

Avant de commencer l'installation des pilotes, assurez-vous que la tablette n'est pas connectée à votre PC ou MAC.

Système Windows :

• Insérez le CD du pilote pour Windows dans le lecteur de CD et attendez que la fenêtre de démarrage automatique apparaisse. Sous Windows Vista et Windows 7, il se peut que vous deviez confirmer l'opération en appuyant sur >>Continuer<< si la fenêtre de Contrôle d'accès utilisateur apparaît.
• Suivez ensuite tout simplement les étapes d'installation à l'écran et redémarrez votre système pour terminer l'installation.

Système MAC :

• Insérez le CD du pilote pour MAC dans le lecteur de CD et attendez que le pilote soit chargé.
• Cliquez sur l'icône de la tablette puis suivez tout simplement les étapes d'installation à l'écran et redémarrez votre système pour terminer l'installation.

Connexion de la tablette

Cette tablette graphique est conçue aussi bien pour les gauchers que pour les droitiers. Pour faire la distinction entre les deux modes, la Media Tablet Ultimate II est dotée de deux ports USB, un pour chaque orientation. Il est important d'utiliser le port USB correspondant au mode que vous souhaitez utiliser.

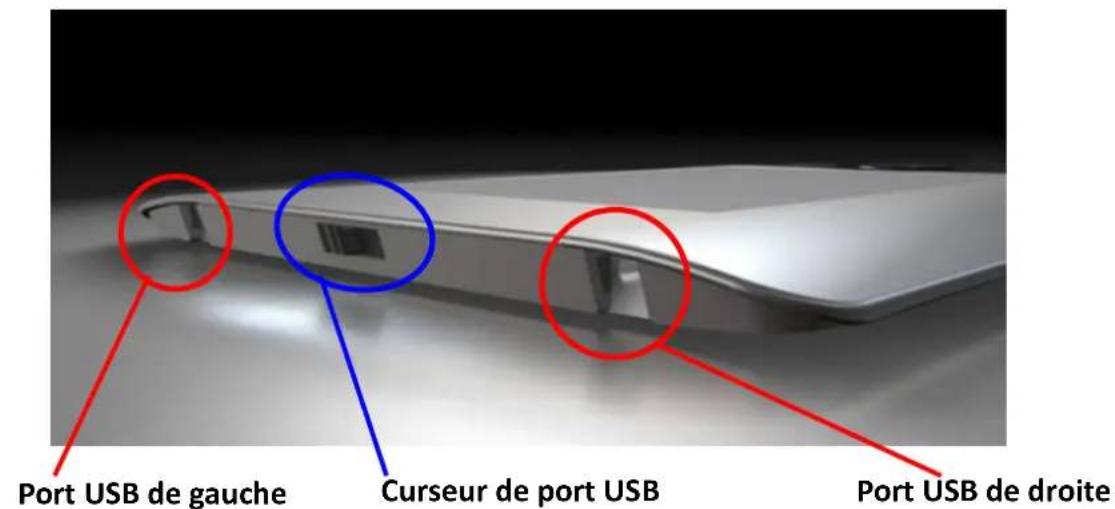

Port USB de gauche Curseur de port USB Port USB de droite

• Placez la tablette sur votre bureau dans le sens dans lequel vous souhaitez l'utiliser.
• Sélectionnez le port USB tel que représenté sur la figure ci-dessus en utilisant le Curseur de port USB.
• Raccordez la Media Tablet Ultimate II à votre ordinateur PC ou MAC à l'aide du câble USB fourni. Il est déconseillé de le raccorder à un concentrateur USB ou aux ports USB situés sur la face avant de l'unité centrale de votre ordinateur.
• Une fois la connexion effectuée, le gros voyant de mode blanc s'allume ainsi que le petit voyant blanc indiquant le mode gaucher ou droitier.

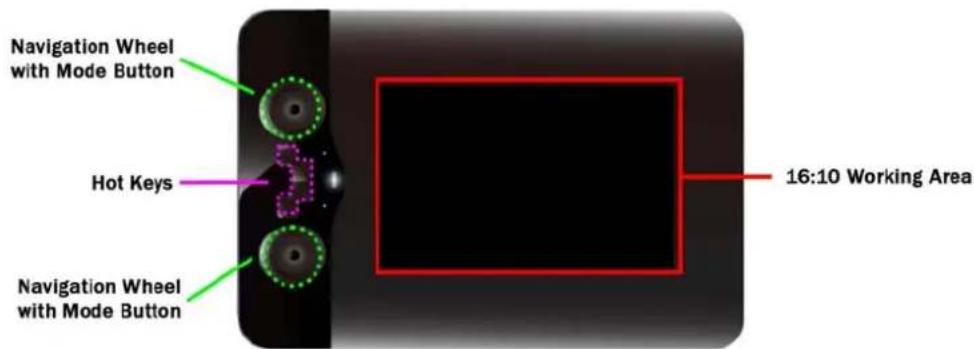

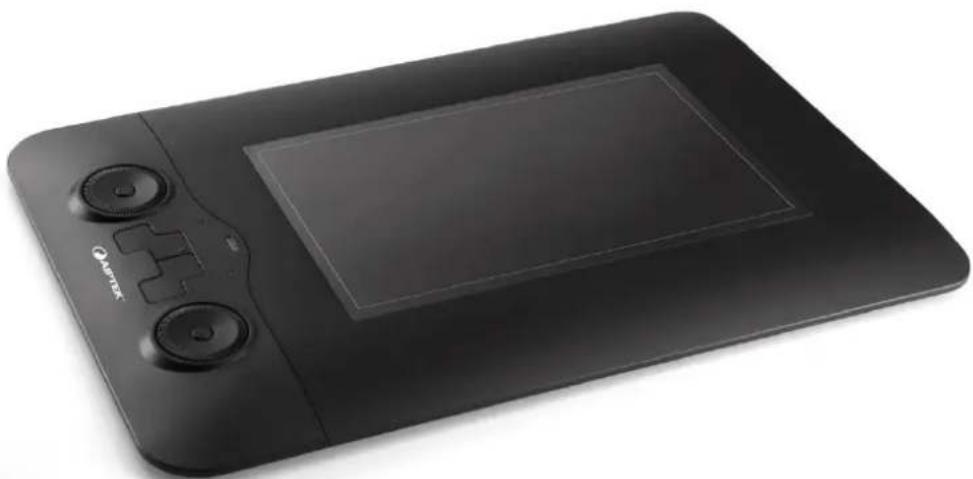

Découverte de la tablette

Correspondance : La zone de travail est la zone active sur laquelle le stylo fonctionne. Son utilisation est différente de celle d'une souris. La zone de travail correspond exactement à la surface de l'écran. Vous pouvez pointer directement avec le stylo sur l'endroit où vous voulez que le curseur se déplace. Si vous déplacez le stylo dans l'angle inférieur gauche, le pointeur affiché à l'écran se rend directement à cet endroit. Votre travail est ainsi beaucoup plus efficace et rapide que lorsque vous utilisez une souris.

Touches express : La Media Tablet Ultimate II comporte un total de 4 touches express que vous pouvez programmer r votre gré. Pour plus de détails sur la manière de procéder pour programmer ces touches, reportez-vous r la section >>Le panneau de commande Aiptek<<

Molette de navigation : La molette de navigation peut être utilisée pour différentes fonctions et se règle à partir du panneau de commande. La molette possède trois modes différents pouvant être sélectionnés à l'aide du bouton MODE central. Le témoin MODE indique le mode actif. Par défaut, la tablette est configurée comme suit :

LED Blanc		LED Vert	LED Orange
Molette supérieure	Défilement	Rotation	Zoom avant/arrière
Molette inférieure	Volume	Largeur de stylo	Bascule de programme

Le stylo de la Media Tablet Ultimate Il est ce qui relie votre main à la tablette graphique. Il vous suffit d'utiliser et de tenir le stylo comme un stylo traditionnel. Si vous le déplacez au-dessus de la tablette à une distance maxi de 10 mm sans la toucher, vous pouvez voir le curseur se déplacer. La pointe du stylo correspond aux boutons de gauche d'une souris et offre également une fonction de double clic. De plus, le stylo comporte deux boutons qui peuvent être programmés en passant par le panneau de commande Aiptek.

Au bout d'un certain temps, il faut changer la pointe du stylo. Si la pointe n'est plus douce et qu'elle laisse des rayures (bruit de rayure) sur la tablette graphique, nous vous recommandons de changer la pointe afin d'éviter d'endommager votre tablette.

1. Utilisez l'outil extracteur de pointe comme un outil classique comme vous en connaissez déjà. Saisissez la pointe avec l'extrémité ouverte de l'extracteur et tirez avec précaution sur la pointe pour la sortir.
2. Placez la nouvelle pointe dans le stylo et poussez-la délicatement à l'intérieur jusqu'à ce qu'elle soit insérée à fond. N'appuyez pas trop fort pour éviter d'endommager le stylo.

Le panneau de commande Aiptek

Ce paragraphe décrit le panneau de commande sous Windows mais est également applicable au panneau de commande sous MAC.

Une fois le pilote installé, l'ordinateur redémarré et votre tablette graphique correctement branchée, vous trouverez une petite icône représentant la tablette dans la barre de démarrage rapide située à côté de l'horloge. Cliquez sur cette icône pour ouvrir le panneau de commande Aiptek. Le panneau de commande est divisé en 3 sections principales :

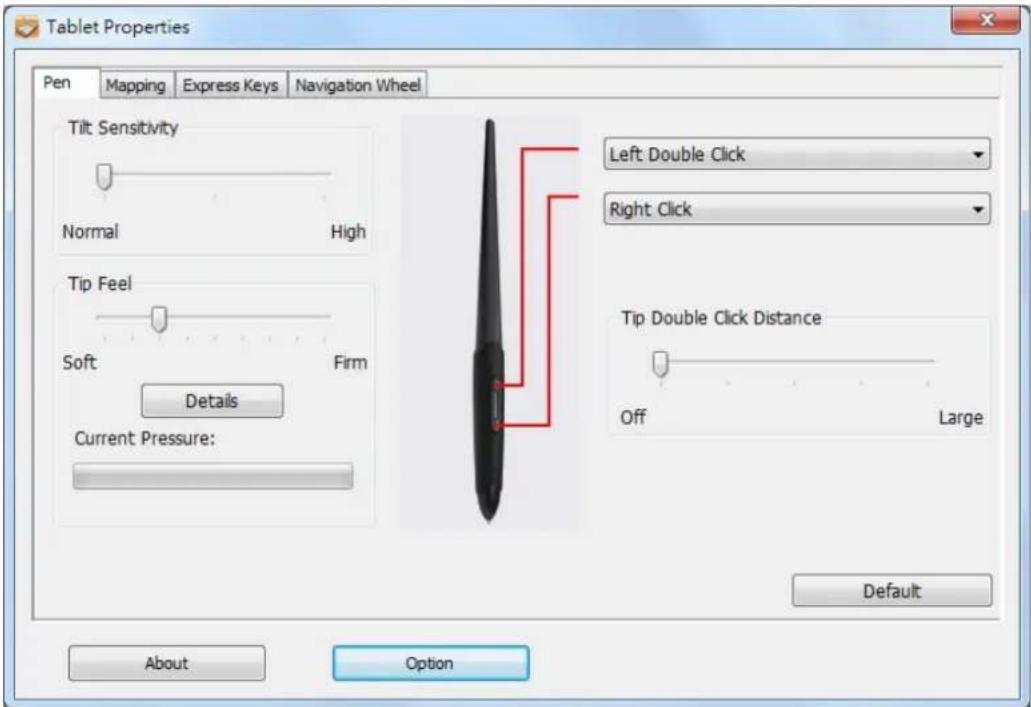

Stylo : Cette page comprend une large gamme de paramètres vous permettant de configurer le stylo en fonction de vos besoins. Configurez les fonctions comme suit

Fonction	Valeurs	Description
Sensibilité à l'inclinaison	Normale ~ Elevé	Permet d'ajuster la sensibilité avec laquelle le stylo réagit à l'inclinaison. Ce paramètre est important si vous aimez utiliser votre stylo comme un feutre.
Toucher de pointe	Mou ~ Ferme	Permet d'ajuster la sensibilité de la pointe du stylo. Le résultat est visible dans la barre de Pression courante. Utilisez le bouton >>Détails<< pour paramétrer des valeurs plus spécifiques pour la pointe du stylo.
Configuration des boutons		Permet de paramétrer la fonction des deux boutons du stylet en la choisissant dans une liste déroulante.
Distance de double clic de la pointe	Nulle ~ Grande	Permet d'ajuster le temps dont vous disposez pour réaliser un double clic avec la pointe du stylo. Vous pouvez également désactiver cette fonction en choisissant Nulle.

Correspondance : La section Correspondance comporte une fonction permettant d'ajuster la partie du moniteur que vous souhaitez utiliser comme zone active pour l'utilisation du stylo. Il est également possible de n'utiliser qu'un moniteur en guise de zone active.

Fonction Valeurs	Description
Mode	Stylo, Souris	Permet de choisir si le stylo se comportera comme un stylo pour tablette ou comme une souris classique.
Zone moniteur	Tous les écrans, Moniteur, Partiel	Sélectionnez >>Tous les écrans<< pour utiliser la totalité du moniteur en guise de zone de travail. Si vous avez plus d’un moniteur connecté, vous pouvez choisir l’option >>Moniteur<< puis sélectionner quel moniteur doit être actif. Si vous souhaitez sélectionner une zone particulière du moniteur, choisissez l’option >>Partiel<< et sélectionnez la zone active en ajustant le cadre rouge dans le champ >>Configuration de la zone de travail<< situé sur la gauche.
Forcer les proportions	Case cochée ou non	Cochez cette case si vos moniteurs possèdent des résolutions différentes et décochez-la si la totalité de la zone peut être utilisée.

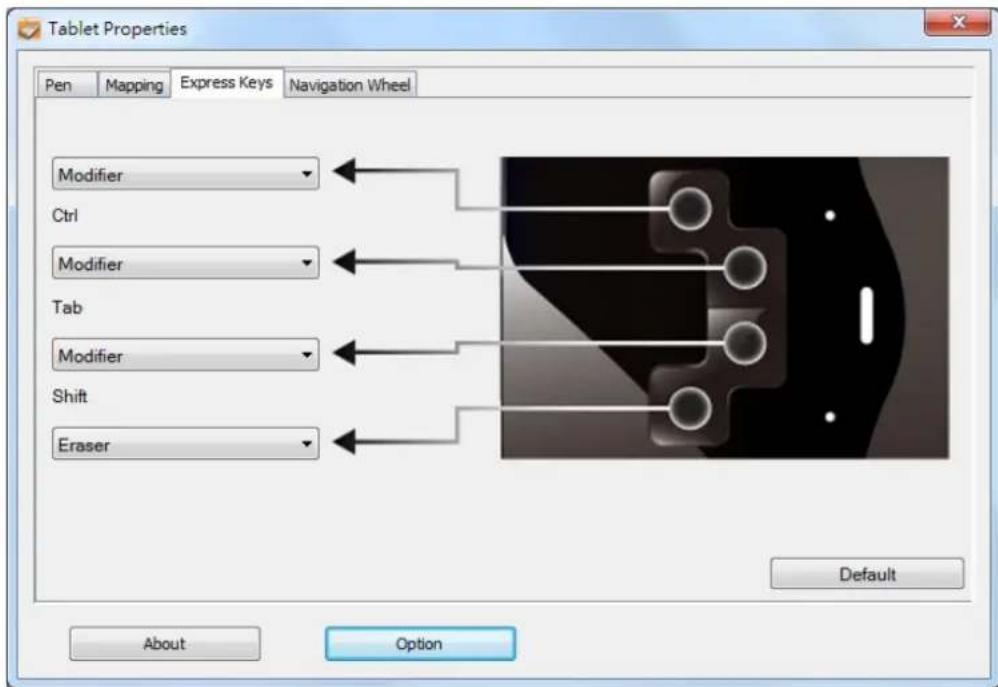

Touches express : Cette section vous permet de programmer les 4 touches express de la tablette en fonction de vos besoins. Il vous suffit de cliquer sur la touche que vous souhaitez modifier et de choisir l'option de votre choix dans la liste déroulante.

Tablet Properties Pen Mapping Express Keys Navigation Wheel Modifier Ctrl Modifier Tab Modifier Shift Eraser Default About Option

Fonction Description
Modificateur	Utilisez les commandes habituelles telles que ALT, Tab ou CTRL pour programmer une touche.
Frappe	Utilisez cette fonction pour programmer des frappes jusqu'alors non utilisées. Il vous suffit de taper la commande dans la fenêtre puis de confirmer avec OK.
Ouvrir / Exécuter	Choisissez cette fonction pour affecter à une touche l'ouverture d'une application depuis le disque local. Confirmez avec OK.
Panoramique/Défilement	Utilisez cette fonction pour affecter la fonction Panoramique ou Défilement de votre programme graphique à une touche.
Gomme	Utilisez cette fonction pour affecter la fonction Gomme à une touche.
Clic de souris	Sélectionnez pour clic gauche, droit, du milieu ou le double clic
Bascule de programme	Ouvrez la boîte de dialogue de bascule de programme de votre système d'exploitation (fonction identique à Tab)
Désactivé	Bouton désactivé

Mode précision

Cette fonction a été développée pour le dessin de précision. Au lieu d'agrandir l'écran, elle change la correspondance autour de la position actuelle de la pointe du stylo de sorte que le stylo doit se déplacer deux fois plus pour que le curseur couvre la même distance sur l'écran.

Pour activer, tenez enfoncé la touche express à laquelle cette fonction est affectée. Relâchez la touche pour revenir à la correspondance normale.

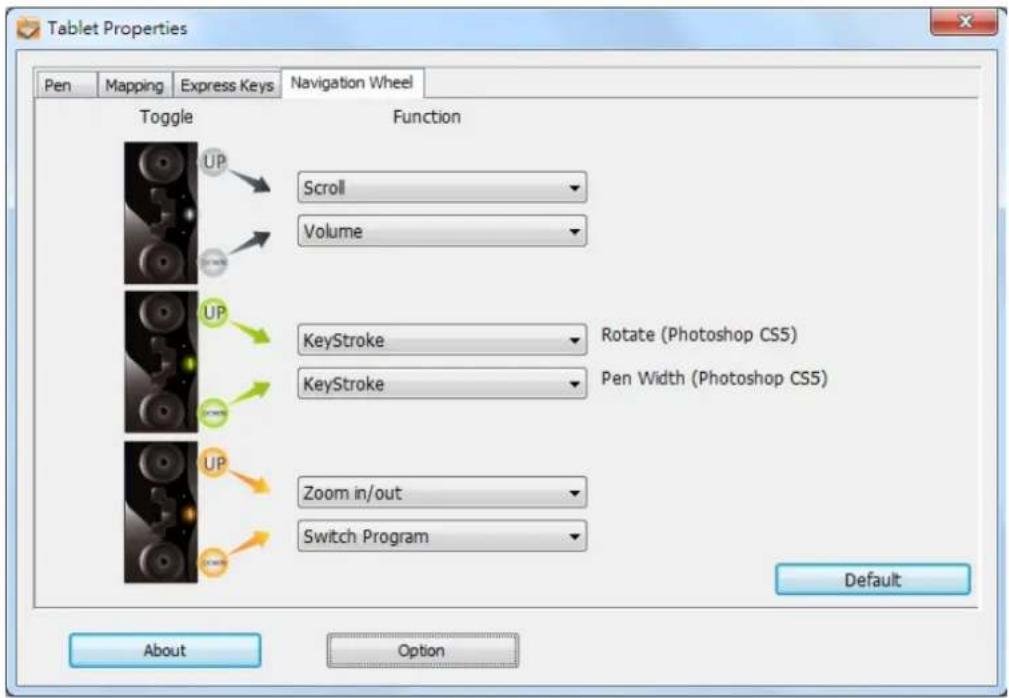

Molette de navigation : Cette section vous permet de programmer la molette de navigation avec des fonctions supplémentaires. La molette de navigation offre trois modes pouvant être sélectionnés en utilisant le bouton Mode central. Le mode actuel est indiqué par le gros témoin à côté de la molette. Les fonctions suivantes sont disponibles pour chaque mode de la molette de navigation :

Fonction Description

Défilement	Utilisez la molette pour le défilement vertical
Zoom avant/arrière	Utilisez la molette pour effectuer le zoom avant/arrière
Volume	Ajustez le volume audio
Frappe	Utilisez cette fonction pour programmer des frappes jusqu'alors non utilisées. Il vous suffit de taper la commande dans la fenêtre puis de confirmer avec OK.
Bascule de programme	Ouvrez la boîte de dialogue de bascule de programme de votre système d'exploitation (fonction identique à Tab)
Désactivé	Désactiver ce mode

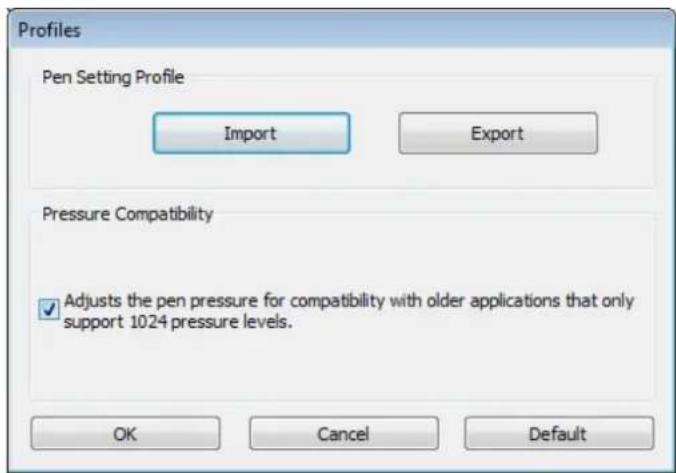

Profils de stylo : Le panneau de commande permet à l'utilisateur d'importer ou d'exporter des profils de stylo. Ils sont gérés par le gestionnaire de profil. Cliquez simplement sur le bouton Profils pour ouvrir le gestionnaire de profil.

Pour sauvegarder un profil, cliquez sur exporter. Pour une utilisation ultérieure du profil sauvegardé, cliquez sur importer.

Si vous utilisez d'anciennes applications compatibles uniquement avec 1024 niveaux de pression, il est recommandé d'activer la compatibilité de pression pour ces dernières.

Installation du logiciel

La Media Tablet Ultimate II est fournie avec une version complète d'Adobe Photoshop Elements. Pour utiliser le logiciel Adobe Photoshop Elements fourni, votre système doit présenter les caractéristiques suivantes:

Systèmes Windows

Processeur	mini 2 Ghz ou processeur multicœur
RAM	mini 1 Go de RAM
Espace disque dur	1.5 GB
Carte graphique	Carte graphique compatible DirectX 9
Système d'exploitation	Windows 7 32 bits / 64 bits | Windows Vista (mini SP1)32 bits / 64 bits | Windows XP (mini SP2)
Autres	Lecteur de DVD optique, accès à Internet pour applicationsWeb intégrées

Systèmes MAC

Processeur	G4 ou G5 ou processeur multicœur Intel®
RAM	mini 512 Mo de RAM (1 Go recommandé)
Espace disque dur	1.0 GB
Carte graphique	Résolution d'affichage mini 1024 x 768 pixels
Système d'exploitation	mini OS X 10.4.8
Autres	Lecteur de DVD optique, accès à Internet pour applications Web intégrées

• Insérez le DVD Adobe dans le lecteur de DVD de votre ordinateur Mac ou Windows et attendez que la fenêtre de démarrage automatique apparaisse. Sous Windows Vista et Windows 7, il se peut que vous deviez confirmer l'opération en appuyant sur >>Continuer<< si la fenêtre de Contrôle d'accès utilisateur apparaît.
• Suivez simplement les étapes à l'écran jusqu'à ce que l'installation soit terminée.
• Ouvrez le logiciel en cliquant sur l'icône correspondante affichée sur votre bureau et renseignez le numéro de série imprimé sur le boîtier du DVD.

Vous pouvez trouver un fichier d'aide détaillé sur le DVD Adobe ou en appuyant sur le bouton Aide du programme.

Caractéristiques Techniques

	Media Tablet Ultimate II
Zone de travail	203 mm x 127 mm | Diagonale de 240 mm
Rapport d'aspect	16:10
Résolution	5080 Lpp (Lignes par pouce)
Niveau de pression	2048 niveaux vrais
Précision	+/- 0,25 mm
Taux de transfert	200 Rps (Rapports par seconde)
Hauteur de lecture	10 mm (+/- 1 mm)
Touches de la tablette	4 touches librement programmables | Molette de navigation avec bouton de mode
Voyants	Voyant blanc pour utilisation en gaucher ou droitier | Voyant vert/orange/blanc pour sélection du mode
Stylo	Sans pile, sensible à l'inclinaison, 2 touches librement programmables
Course de la pointe	Maxi 0,8 mm
Charge avec pointe	5 g à 20 g
Sensibilité à l'inclinaison	60°
Interface	USB (USB 1.1 Full Speed)
Alimentation	5 V CC par USB
Consommation électrique	110 mA (0,7 W)
Dimensions	34.7 cm x 23.3 cm x 1.7 cm
Poids	700 g

Garantie

Veuillez vous reporter au bon de garantie pour en savoir plus sur les modalités de garantie dans votre région, l'assistance Aiptek et les coordonnées de contact pour votre pays.
