Media Tablet Ultimate II - Tableta AIPTEK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tableta gráfica
Marca	Aiptek
Modelo	Media Tablet Ultimate II
Área de trabajo	203 mm x 127 mm (diagonal 240 mm)
Relación de aspecto	16:10
Resolución	5080 Lpp (líneas por pulgada)
Niveles de presión	2048
Precisión	+/- 0,25 mm
Tasa de transferencia	200 Rps (informes por segundo)
Altura de lectura	10 mm (+/- 1 mm)
Lápiz	Sin pilas, sensible a la inclinación (60°), 2 botones programables
Teclas de la tableta	4 teclas exprés programables + rueda de navegación con botón de modo
Interfaz	USB 1.1 Full Speed
Alimentación	5 V CC por USB (consumo 110 mA)
Dimensiones	34,7 cm x 23,3 cm x 1,7 cm
Peso	700 g
Software incluido	Adobe Photoshop Elements (versión completa)
Compatibilidad del sistema	Windows 7/Vista/XP, Mac OS X 10.4 o superior
Instrucciones de seguridad	No exponer al agua, a altas temperaturas, no desmontar; utilizar accesorios originales; mantener fuera del alcance de los niños
Mantenimiento	Cambiar la punta del lápiz si está desgastada; evitar rayones con objetos punzantes
Piezas de repuesto incluidas	Puntas de repuesto (2), extractor de punta, cable USB, DVD de controladores y software

Preguntas frecuentes - Media Tablet Ultimate II AIPTEK

¿Cómo instalar los controladores de la tableta?

Antes de conectar la tableta, inserte el CD de controladores en la unidad. En Windows, siga la instalación automática; en Mac, haga clic en el icono y siga los pasos. Reinicie el ordenador después de la instalación.

¿Cómo conectar la tableta al ordenador?

Coloque la tableta en la orientación deseada (zurdo o diestro). Utilice el selector de puerto USB para seleccionar el puerto correspondiente. Conecte el cable USB suministrado directamente a un puerto USB del ordenador (evite los hubs). El indicador blanco se enciende.

¿Cómo usar el lápiz? ¿Cuál es su particularidad?

Sujete el lápiz como un lápiz normal. Funciona sin pilas y es sensible a la inclinación (60°). La punta corresponde al clic izquierdo; hay dos botones programables disponibles. El cursor se mueve al acercar el lápiz a menos de 10 mm de la superficie.

¿Cómo programar las teclas exprés?

Abra el panel de control Aiptek a través del icono en la barra de tareas. Vaya a la pestaña 'Teclas exprés'. Haga clic en la tecla a modificar y elija una función de la lista (modificador, pulsación, apertura de aplicación, etc.).

¿Cómo usar la rueda de navegación?

La rueda tiene tres modos seleccionables mediante el botón Modo central. Los modos se indican por el color del indicador (blanco, verde, naranja). Por defecto: desplazamiento, rotación, zoom. Puede personalizarlos en el panel de control, pestaña 'Rueda de navegación'.

¿Cómo cambiar la punta del lápiz?

Utilice el extractor de punta suministrado. Sujete la punta con el extremo abierto y tire suavemente para retirarla. Inserte la nueva punta empujándola con cuidado hasta el fondo. Cambie la punta si se vuelve dura o raya la superficie.

¿Cómo configurar el panel de control Aiptek?

Haga clic en el icono de la tableta en la barra de tareas. El panel se divide en tres secciones: Lápiz (sensibilidad, botones), Correspondencia (área activa, modo ratón/estilo), Teclas exprés y Rueda de navegación. Cada parámetro se puede modificar mediante listas desplegables.

¿Es la tableta compatible con Mac?

Sí, la tableta es compatible con Mac OS X 10.4 o superior. Se proporciona un controlador específico en el CD. La instalación se realiza insertando el CD y siguiendo las instrucciones. El panel de control es similar al de Windows.

¿Cómo ajustar la sensibilidad de la punta?

En el panel de control, pestaña 'Lápiz', ajuste el parámetro 'Toque de punta' entre 'Suave' y 'Firme'. También puede hacer clic en 'Detalles' para ajustes avanzados. La presión actual se muestra en la barra correspondiente.

¿Qué hacer si el cursor no se mueve?

Verifique que la tableta esté bien conectada a través del puerto USB correcto y que el controlador esté instalado. Asegúrese de que el lápiz esté en el área activa y a menos de 10 mm de la superficie. Si el problema persiste, reinicie el ordenador o reinstale el controlador.

MANUAL DE USUARIO Media Tablet Ultimate II AIPTEK

Gracias por adquirir esta tableta gráfica Media Tablet Ultimate II de Aiptek. Media Tablet Ultimate II es una tableta gráfica profesional de grandes dimensiones. Entre sus características avanzadas se incluyen un lápiz sensible a la inclinación sin pilas, una resolución de 4000 Lpi (5080 Lpi en la versión XL) y un diseño ergonómico que permite su manejo tanto a los usuarios diestros como zurdos, transformándola en la herramienta ideal para ilustrar, realizar bocetos o editar fotografías. La tableta gráfica Media Tablet Ultimate II incluye una versión completa de Adobe Photoshop Elements, destinado a usuarios particulares y profesionales. Inicialmente fue desarrollado para los diseñadores gráficos y satisface todas las expectativas en cuanto edición fotográfica, ilustración, maquetación de páginas y diseño artístico. Puede ser utilizado confortablemente tanto por usuarios diestros como zurdos.

Antes de disfrutar de este producto, le recomendamos que se lea este manual y que siga las instrucciones paso por paso para sacar el máximo partido de su nueva tableta gráfica.

Saludos cordiales de su

Equipo de Aiptek

Precauciones de seguridad

1. La tableta no debe caerse, torcerse o ser abierta. De lo contrario perderá la garantía.
2. Evite que el producto entre en contacto con el agua y séquese las manos antes de usarlo.
3. No exponga el producto a temperaturas elevadas ni a la radiación solar.
4. Utilice la tableta con cuidado. Manténgala alejada de objetos afilados y tóquela solamente con la punta del lápiz. Manténgala alejada de cualquier objeto metálico.
5. Para su propia seguridad, no utilice la tableta durante una tormenta eléctrica.
6. Utilice solamente accesorios recomendados por el fabricante.
7. Mantenga la tableta fuera del alcance de los niños.

Tras finalizar la vida útil de su producto, recicle todos sus componentes.

¡Las baterías y las baterías recargables no deben desecharse junto con los residuos domiciliarios! Por favor, recíclelas en la instalación de reciclado local. Juntos podemos ayudar a proteger el ambiente.

Índice

Contenido del paquete ...... Página 55

Requisitos del sistema ...... Página 56

Instalar el controlador.... Página 56

Conectar la tablet ...... Página 56-57

Introducción a la tableta gráfica ...... Página 57

Introducción al lapis...... Página 58-59

El Panel de control AIPTEK ...... Página 59-63

Instalar el software ...... Página 64

Características...... Página 65

Garantía ...... Página 65

Contenido del paquete

Verifique que haya recibido los accesorios siguientes:

Soporte para el lápiz

2 puntas de repuesto para el lápiz

Herramienta para retirar la punta del lápiz

2x DVD con el software y Photoshop Elements

Esta guía de instalación rápida

En caso de que el paquete estuviera incompleto, póngase en contacto con su revendedor.

Requisitos del sistema

Para poder instalar y trabajar con su tableta gráfica, su ordenador debe cumplir como mínimo los requisitos siguientes:

PC con Windows

— Unidad óptica de DVD
- Puerto USB libre
- Win7 / Win Vista (SP1 o posterior) / Win XP (SP2 o posterior)

MAC

— Unidad óptica de DVD
- Puerto USB libre
— MAC OS X 10.4 o superior

Instalar el controlador

Antes de instalar el controlador, no conecte la tableta gráfica todavía al PC o Macintosh.

Para Windows:

• Inserte el CD del controlador para Windows en su unidad de CD y espere hasta que se ejecute el programa de instalación. Para Windows Vista y Windows 7 tendrá que confirmar la ejecución del programa pulsando >>Continuar<< cuando aparezca la ventana Control de acceso.
• Siga las instrucciones en pantalla y, tras concluir la instalación, reinicie su ordenador.

Para Macintosh:

• Inserte el CD del controlador para Mac en su unidad de CD y espere hasta que se abra la unidad de disco.
• Haga clic en el icono de la tableta gráfica, siga las instrucciones en pantalla y, tras concluir la instalación, reinicie su ordenador.

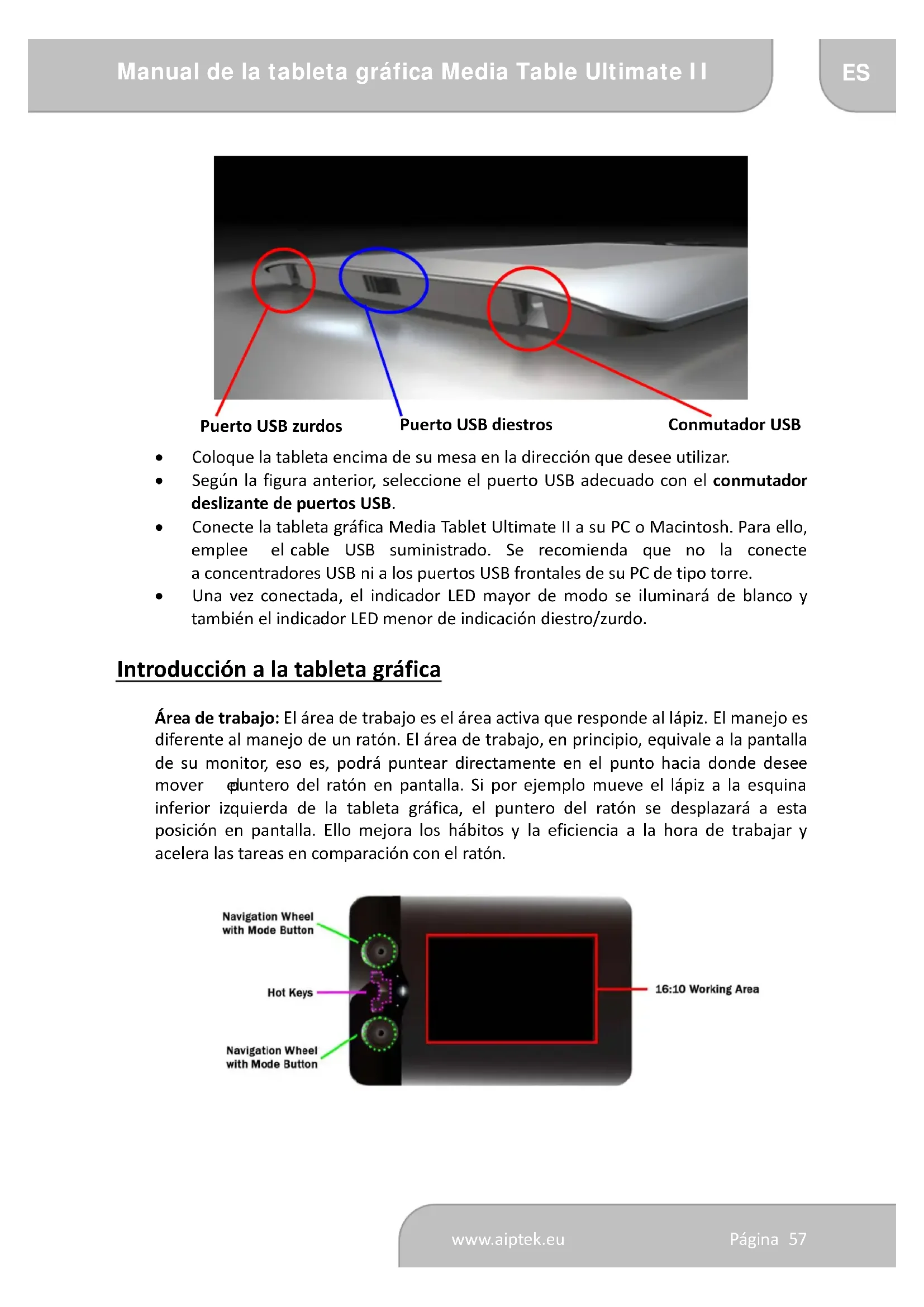

Conectar la tableta gráfica

La tableta gráfica multimedia ha sido diseñada tanto para los usuarios diestros como para los zurdos. Para distinguir mejor estos dos modos operativos, la tableta multimedia Ultimate II lleva dos puertos USB, uno para cada orientación. Es necesario utilizar el puerto USB adecuado para el modo operativo que desee emplear.

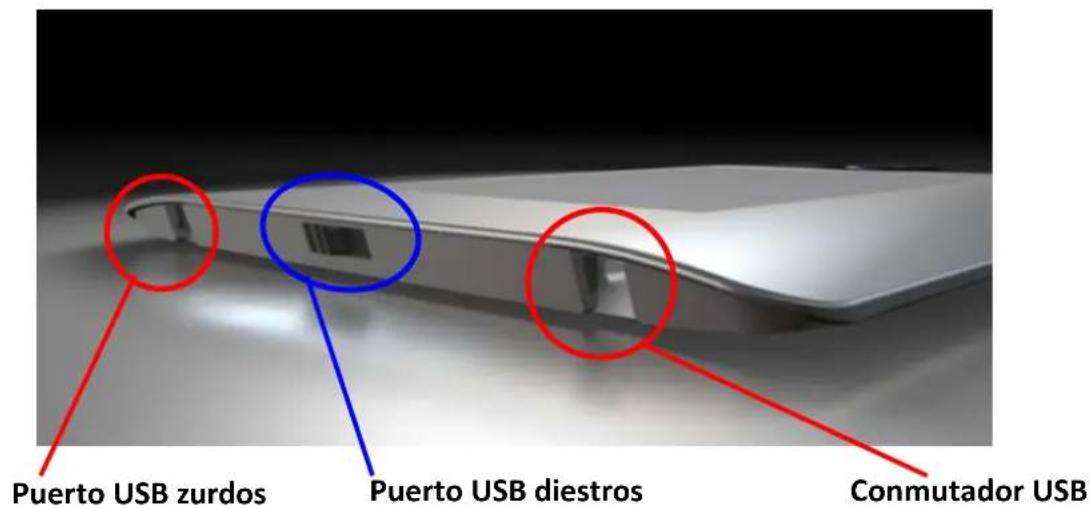

Puerto USB zurdos Puerto USB diestros Conmutador USB

• Coloque la tableta encima de su mesa en la dirección que desee utilizar.
• Según la figura anterior, seleccione el puerto USB adecuado con el conmutador deslizante de puertos USB.
• Conecte la tableta gráfica Media Tablet Ultimate II a su PC o Macintosh. Para ello, emplee el cable USB suministrado. Se recomienda que no la conecte a concentradores USB ni a los puertos USB frontales de su PC de tipo torre.
• Una vez conectada, el indicador LED mayor de modo se iluminará de blanco y también el indicador LED menor de indicación diestro/zurdo.

Introducción a la tableta gráfica

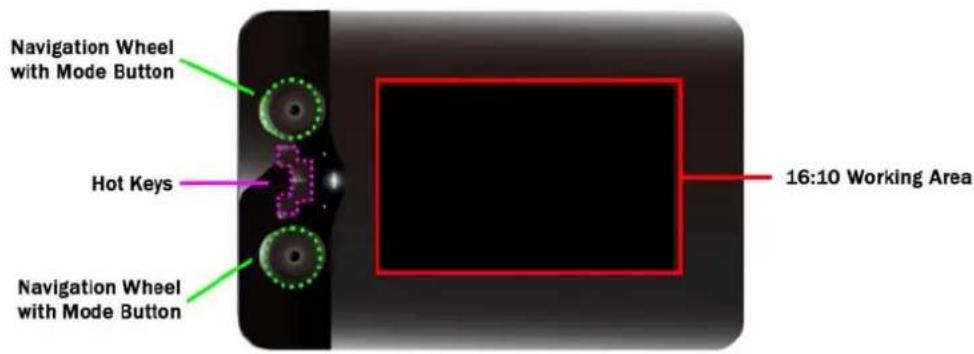

Área de trabajo: El área de trabajo es el área activa que responde al lápiz. El manejo es diferente al manejo de un ratón. El área de trabajo, en principio, equivale a la pantalla de su monitor, eso es, podrá puntear directamente en el punto hacia donde desee mover —duntero del ratón en pantalla. Si por ejemplo mueve el lápiz a la esquina inferior izquierda de la tableta gráfica, el puntero del ratón se desplazará a esta posición en pantalla. Ello mejora los hábitos y la eficiencia a la hora de trabajar y acelera las tareas en comparación con el ratón.

Teclas rápidas: La tableta gráfica Media Tablet Ultimate II ofrece 4 teclas de acceso directo programables. Para más información sobre cómo programar dichas teclas, véase >>El Panel de control Aiptek<<

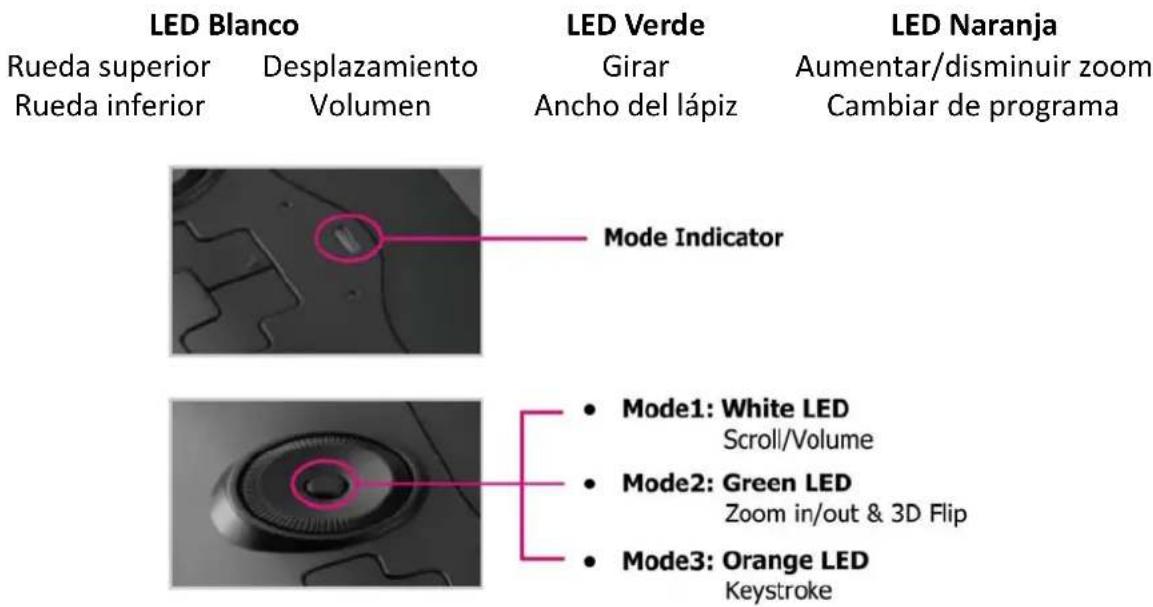

Rueda de navegación: La rueda de navegación se utiliza para distintas funciones y se ajusta en el Panel de control. La rueda tiene tres modos distintos que pueden activarse alternativamente con el botón central MODO. El modo LEC indica el modo activo. La configuración predeterminada de la tableta es la siguiente:

LED Blanco Rueda superior Rueda inferior Desplazamiento Volumen LED Verde Girar Ancho del lápiz LED Naranja Aumentar/disminuir zoom Cambiar de programa Mode Indicator Mode1: White LED Scroll/Volume Mode2: Green LED Zoom in/out & 3D Flip Mode3: Orange LED Keystroke

Introducción al lápiz

El lápiz de la tableta gráfica Media Tablet Ultimate II es la interfaz entre su mano y la tableta. Simplemente sujete y emplee el lápiz como un lápiz normal. Si lo desplaza sobre la tableta a una distancia máxima de 10 mm sin tocarla, podrá ver el desplazamiento del puntero del ratón en pantalla. La punta del lápiz funciona también como el botón izquierdo del ratón, dado que ofrece la funcionalidad del doble clic. Además, el lápiz posee dos botones programables desde el Panel de control Aiptek.

Después de un cierto tiempo será necesario sustituir la punta del lápiz. Cuando la punta pierda suavidad o arañe (ruido rascador) la tableta gráfica, se recomienda cambiarla para evitar daños en la superficie de la tableta.

• Utilice la herramienta para retirar la punta del lápiz como cualquier herramienta doméstica. Sujete el lápiz con el extremo abierto de la herramienta y extraiga la punta con cuidado.
• Inserte la nueva punta en el lápiz y presione con cuidado hasta que quede completamente insertada. No aplique demasiada presión para evitar daños en el lápiz.

El Panel de control Aiptek

Esta sección describe el Panel de control para Windows, pero las explicaciones también son aplicables al entorno Macintosh.

Una vez instalado el controlador, reiniciado el ordenador y conectada la tableta gráfica, encontrará un pequeño icono de tableta gráfica en la barra de sistema al lado del reloj. Haga clic en este icono para abrir el Panel de control Aiptek. El Panel de control está divido en tres partes principales

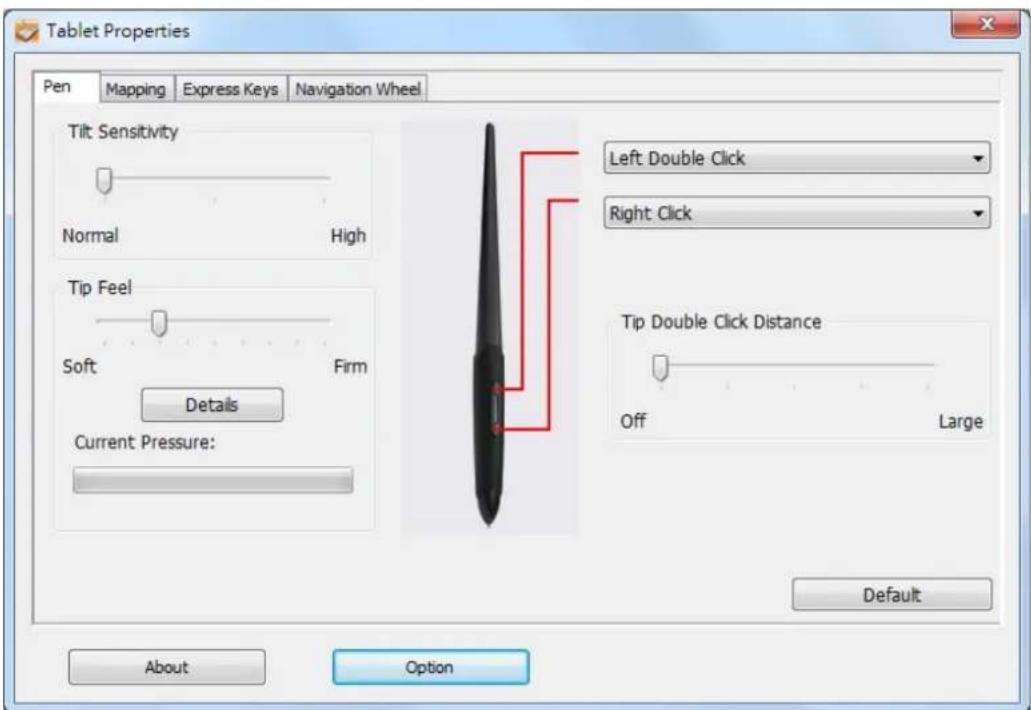

Bolígrafo: Esta página ofrece toda una serie de ajustes para personalizar el lápiz según sus necesidades. Ajuste las funciones siguientes

Función	Valores	Descripción
Sensibilidad de la inclinación	Normal a Alta	Determine la sensibilidad del lápiz frente a inclinaciones. Este ajuste es importante si desea emplear el lápiz como un lápiz real.
Sensibilidad de la punta	Suave a Firme	Ajusta la sensibilidad de la punta del lápiz. Podrá ver el resultado en la barra de Presión de control. Haga clic en >>Detalles<< para ajustar más valores para la punta del lápiz.
Configurar botones		Seleccione la función deseada de los dos botones del lápiz de la lista desplegable.
Distancia de doble clic de la punta	Apagado a Grande	Ajuste el tiempo disponible para realizar un doble clic con la punta del lápiz. También puede desactivar esta función seleccionando Apagado.

Área de trabajo: El área de trabajo incluye una función para establecer aquella parte del monitor que desee utilizar como área activa para el lápiz. También es posible designar un solo monitor como área activa.

Función	Valores	Descripción
Modo	Bolígrafo, Ratón	Determine si desea que el lápiz funcione como una tableta gráfica o como un ratón tradicional.
Área del monitor	Todas las pantallas, Monitor, Parte	Seleccione >>Todas las pantallas<< para emplear el monitor entero como área de trabajo.Si tiene conectados varios monitores, podrá seleccionar >>Monitor<< y escoger el monitor que desee utilizar como monitor activo.Si desea seleccionar un área particular del monitor, seleccione >>Parte<< y luego seleccione el área activa ajustando el marco rojo del campo >>Configuración del área de trabajo<< de la izquierda.
Proporciones de fuerza	Activado, Desactivado	Active esta casilla si sus monitores tienen resoluciones diferentes y no se pueda utilizar el área de imagen entera.

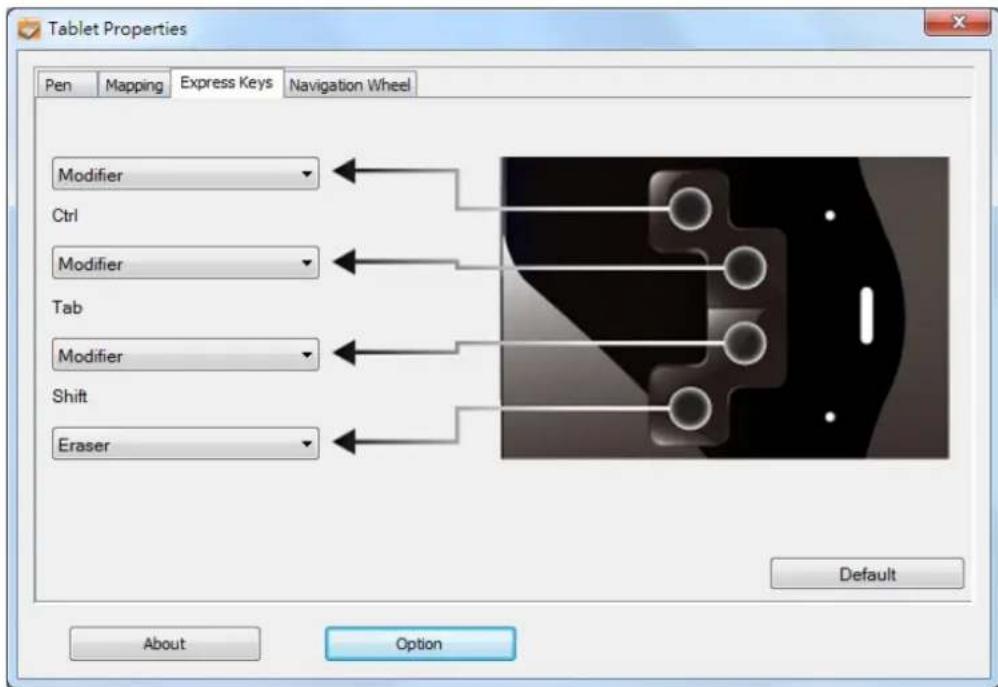

Teclas rápidas: En esta página podrá programar las 4 teclas de acceso directo de la tableta gráfica según sus necesidades. Haga clic en la tecla que desee modificar y seleccione una opción de la lista desplegable.

Tablet Properties Pen Mapping Express Keys Navigation Wheel Modifier Ctrl Modifier Tab Modifier Shift Eraser Default About Option

Función Descripción

Modificador	Emplee los comandos típicos como ALT, Tab o CTRL para programar la tecla.
Digitación	Utilice esta función para asignar una serie de pulsaciones de teclas personalizadas. Escriba el comando deseado en la ventana y pulse Aceptar para confirmar.
Abrir/Ejecutar	Seleccione una aplicación a ejecutar del disco duro local y pulse Aceptar para confirmar.
Desplazar	Para programar la función de desplazamiento de su programa gráfico
Borrador	Para asignar la goma de borrar a esta tecla
Clic del ratón	Permite seleccionar el clic izquierdo, el clic derecho medio o el doble clic
Cambiar programa	Abre el cuadro de diálogo de cambiar programas del sistema operativo (igual que Tab)
Desactivado	Desactiva este botón

Modo de precisión

Esta función está pensada para hacer micro dibujos. En lugar de ampliar la pantalla, cambia el área de trabajo que rodea la posición de la punta del lápiz de tal forma que ésta avanza el doble, permitiendo que el cursor cubra la misma distancia en la pantalla. Para activarla, mantenga pulsada la tecla de acceso directo a la que está asignada la función. Al soltar el botón volverá al área de trabajo normal.

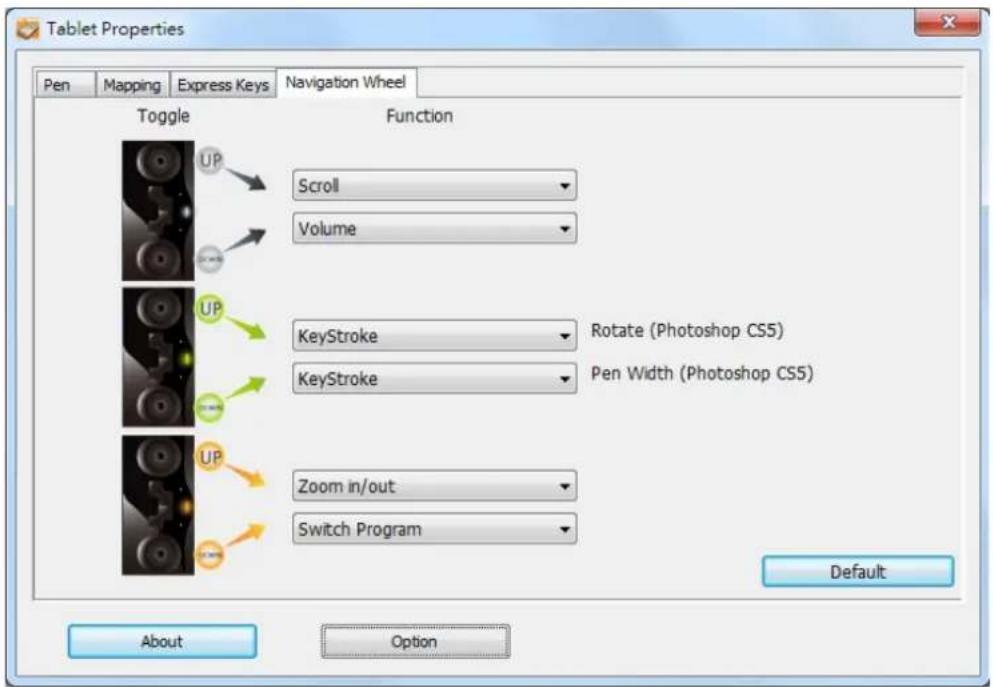

Rueda de navegación: Esta página le permite programar la rueda de navegación con funciones adicionales. La rueda de navegación ofrece tres modos, que es posible activar alternativamente utilizando el botón Modo. El piloto LED situado junto a la rueda indica el modo que está activado en ese momento. Estas son las funciones disponibles para cada modo de la rueda de navegación:

Función Descripción
Desplazamiento	La rueda se utiliza para desplazarse verticalmente
Aumentar/disminuir zoom	La rueda se utiliza para ampliar o disminuir el zoom
Volumen	Ajusta el volumen de audio
Pulsación	Utilice esta función para asignar una serie de pulsaciones de teclas personalizadas. Escriba el comando deseado en la ventana y pulse Aceptar para confirmar.
Cambiar programa	Abre el cuadro de diálogo de cambiar programas del sistema operativo (igual que Tab)
Desactivado	Desactiva este modo

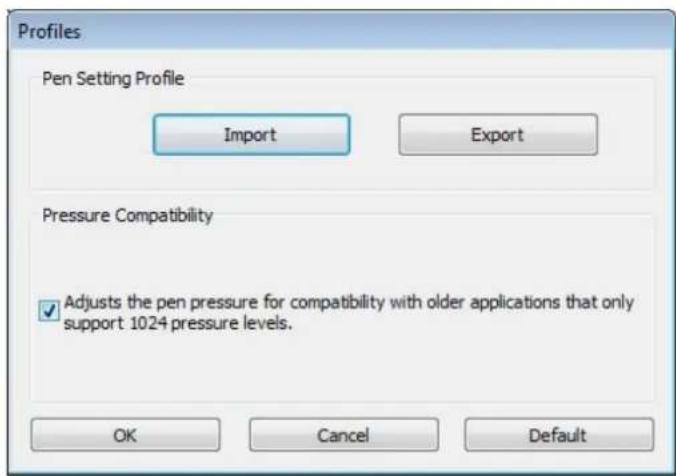

Perfiles de bolígrafo: El panel de control permite al usuario importar o exportar perfiles de bolígrafo. Se administran desde el Gestor de perfiles. Para abrirlo, solo tiene que hacer clic en el botón Perfiles.

Para guardar un perfil, haga clic en Exportar. Si más adelante desea utilizar el perfil guardado, haga clic en Importar.

Si utiliza aplicaciones más antiguas que solo admiten 1024 niveles de presión, recomendamos activar la compatibilidad de presión.

Instalar el software

La tableta gráfica Media Tablet Ultimate II incluye una versión completa de Adobe Photoshop Elements. Para poder utilizar el software Adobe PhotoElements incluido, su ordenador debe cumplir por lo menos los requisitos siguientes:

Para Windows

CPU	procesador a 2 GHz o de núcleo múltiple
Memoria RAM	min. 1 GB de memoria RAM
Espacio en disco duro	1,5 GB
Tarjeta gráfica	Tarjeta gráfica DirectX 9 compatible
Sistema operativo	Windows 7 32 bits / 64 bits | Windows Vista (mín. SP1)32 bits / 64 bits | Windows XP (mín. SP2)
Otros	Unidad óptica de DVD, acceso a Internet para las aplicaciones Web incrustadas

Para Macintosh

CPU	Procesador G4 o G5 o Intel® de núcleo múltiple
Memoria RAM	min. 512 MB de memoria RAM (se recomienda 1 GB)
Espacio en disco duro	1,0 GB
Tarjeta gráfica	mín. 1024 x 768 píxeles de resolución
Sistema operativo	mín. OS X 10.4.8
Otros	Unidad óptica de DVD, acceso a Internet para las aplicaciones Web incrustadas

- Inserte el CD de Adobe en la unidad de DVD de su PC o Macintosh y espere hasta que se ejecute el programa de instalación. Para Windows Vista y Windows 7 tendrá que confirmar la ejecución del programa pulsando >>Continuar<< cuando aparezca la ventana Control de acceso.

- Siga los pasos en pantalla hasta completar la instalación.

- Abra el software haciendo clic en el icono correspondiente de su Escritorio y escriba el número de serie que aparece en la carátula del disco.

En el DVD de Adobe o haciendo clic en el botón Help (Ayuda) del programa encontrará un archivo de ayuda detallado.

Especificaciones

	Tableta gráfica Media Tablet Ultimate II
Área de trabajo	8,0 pulgadas (203 mm) x 5,0 pulgadas (127 mm)9,5 pulgadas (24 mm) en diagonal
Relación de aspecto	16:10
Resolución	5080 lpi (líneas por pulgada)
Niveles de presión	2048 niveles reales
Precisión	+/- 0,25 mm
Muestreo	200 rps (muestras por segundo)
Distancia de lectura	10 mm (+/- 1 mm)
Botones de la tableta	4 botones programables | Rueda de navegación con botón de modo
Indicadores LED	LED blanco para usuarios diestroso zurdos | Verde, naranja, blanco para selección de modo
Lápiz	Sin pilas, sensible a la inclinación,2 botones programables
Desplazamiento de la punta	Máx. 0,8 mm
Carga de punteo	De 5 g a 20 g
Sensibilidad de la inclinación	60 °
Interfaz	USB (USB 1.1 Full Speed)
Alimentación	5 V de c.c. a través del puerto USB
Consumo eléctrico	110 mA (0,7 W)
Dimensiones	34,7 cm x 23,3 cm x 1,7 cm
Peso	700 g

Garantía

Consulte la tarjeta de garantía para informarse sobre la garantía, el Servicio posventa de Aiptek y las direcciones de contacto aplicables a su país.
