FDG 9640 - Machine à laver Ariston Thermo - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Capacité de lavage	9 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Programmes de lavage	15 programmes, y compris éco, rapide, délicat
Dimensions (HxLxP)	85 x 60 x 60 cm
Panneau de contrôle	Écran LCD avec boutons tactiles
Type de chargement	Chargement frontal
Poids	70 kg
Consommation d'eau	50 litres par cycle
Fonctionnalités supplémentaires	Départ différé, contrôle à distance via application
Maintenance	Filtres à nettoyer régulièrement, vidange de la pompe
Sécurité	Système anti-débordement, verrouillage enfant
Garantie	2 ans

FOIRE AUX QUESTIONS - FDG 9640 Ariston Thermo

Que faire si ma machine à laver Ariston Thermo FDG 9640 ne s'allume pas ?

Vérifiez que la machine est correctement branchée à une prise de courant fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi ma machine à laver Ariston Thermo FDG 9640 ne vidange-t-elle pas l'eau ?

Vérifiez si le filtre de la pompe est obstrué ou si le tuyau de vidange est plié ou bouché. Nettoyez le filtre et redressez le tuyau si nécessaire.

Comment résoudre un problème de bruit excessif pendant le cycle de lavage ?

Assurez-vous que la machine est de niveau. Vérifiez également que les vêtements sont bien répartis à l'intérieur du tambour.

Que faire si ma machine à laver Ariston Thermo FDG 9640 affiche un code d'erreur ?

Consultez le manuel d'utilisateur pour identifier la signification du code d'erreur. La plupart des codes indiquent un problème spécifique que vous pouvez résoudre.

Pourquoi ma machine à laver ne commence-t-elle pas le cycle de lavage ?

Vérifiez que la porte est correctement fermée et que le programme de lavage est sélectionné. Assurez-vous également que l'eau arrive correctement dans la machine.

Comment nettoyer le tambour de ma machine à laver ?

Vous pouvez faire tourner la machine à vide à haute température avec un produit de nettoyage pour machine à laver ou simplement avec du vinaigre blanc.

Ma machine à laver ne chauffe plus l'eau, que faire ?

Vérifiez les réglages de température. Si le problème persiste, il se peut que le thermostat ou l'élément chauffant soit défectueux et nécessite un remplacement.

Comment puis-je réduire les vibrations de ma machine à laver ?

Assurez-vous que la machine est correctement installée et de niveau. Vous pouvez également placer des tampons anti-vibrations sous les pieds de la machine.

Quel type de détergent dois-je utiliser avec ma machine à laver Ariston Thermo FDG 9640 ?

Utilisez un détergent adapté aux machines à laver, en respectant les instructions de dosage sur l'emballage en fonction de la taille de votre lavage.

MODE D'EMPLOI FDG 9640 Ariston Thermo

Le symbole vous rappelle de lire ce mode d'emploi.

Installation, 14-15

Déballage et mise à niveau

Raccordements eau et électricité

Premier cycle de lavage

Caractéristiques techniques

Entretien et soin, 16

Coupure de l'arrivée d'eau et du courant

Nettoyage du lave-linge sécheur

Nettoyage du tiroir à produits lessiviels

Entretien du hublot et du tambour

Nettoyage de la pompe

Contrôle du tuyau d'arrivée de l'eau

FDG 9640

Précautions et conseils, 17

Sécurité générale

Mise au rebut

Ouverture manuelle du hublot

Description du lave-vaisselle, 18-19

Bandeau de commandes

Écran

Comment effectuer un cycle de lavage ou un séchage, 20

Programmes et options, 21

Tableau des programmes

Options de lavage

Produits lessiviels et linge, 22

Tiroir à produits lessiviels

Triage du linge

Programmes spéciaux

Système d'équilibrage de la charge

Anomalies et remèdes, 23

Assistance, 24

ARISTON

Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants. Lire attentivement les instructions : elles fournissent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

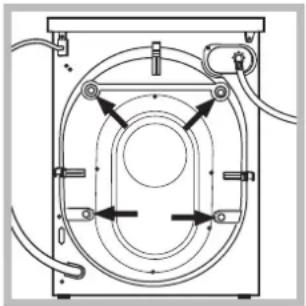

Déballage

1. Déballer le lave-secante.
2. Contrôler que le lave-secante n'a pas été endommagé pendant le transport. S'il est abîmé, ne pas le raccorder et contacter le vendeur.

1. ées dans la partie arrière (voir figure).
2. Boucher les trous à l'aide des bouchons plastiques fournis.
3. Conserver toutes ces pièces : il faudra les remonter en cas de transport du lave-secante.

Les pièces d'emballage ne sont pas des jouets pour enfants.

Mise à niveau

1. Installer le lave-linge séchant sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

1. Si le sol n'est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser.

Une bonne mise à niveau garantit la stabilité de l'appareil et évite qu'il y ait des vibrations, du bruit et des déplacements en cours d'optionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordement du tuyau d'arrivée de l'eau

1. Reliez le tuyau d'alimentation en le vissant à un robinet d'eau froide à embout fileté 3/4 gaz (voir figure).

Faire couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

1. Raccorder le tuyau d'arrivée de l'eau au lave-linge en le vissant à la prise d'eau prévue, dans la partie arrêtée en haut à droite (voir figure).
2. Attention à ce que le tuyau ne soit pas pié ou écrasé.

La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des caractéristiques techniques (voir page ci-dessus). Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien agréé. N'utiliser que des tuyaux neufs. Utiliser ceux qui sont fournis avec l'appareil.

Raccordement du tuyau de vidange

Raccorder le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;

ou bien l'accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

L'utilisation d'un tuyau de rallonge est absolument déconseillée. Mais si on ne peut faire autrement, il faut absolument qu'il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de l'appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre);
• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);
• La prise est bien compatible avec la fiche du lavante-sechante. Autrement, remplacer la prise ou la fiche.

! Le lave-secante ne doit pas être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. ! Après installation du lave-secante, la prise de courant doit être facilement accessible. ! N'utiliser ni rallonges ni prises multiples. ! Le câble ne doit être ni pincé ni trop écrabouillé. ! Le câble d'alimentation ne doit être remplacé que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l'appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme «Auto nettoyage» (voir "Nettoyage du lavantesechant").

Caracteristiques techniques
Modèle	FDG 9640
Dimensions	largeur 59,5 cm hauteur 85 m profondeur 60,5 cm
Capacité	de 1 à 9 kg pour le lavage de 1 à 6 kg pour le séchage
Raccorde- ments élec- triques	Voir la plaque signalétique appliquée sur la machine
Raccor- dements hydrauli- ques	pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 62 litres
Vitesse d'essorage	jusqu'à 1400 tours minute
Programmes de contrôle le selon la norme EN 50229	lavage: programme 5; tem- pérature 60°C; effectué avec une charge de 9 kg. séchage: pour le séchage de la charge de linge réduite (3kg), sélectionner le niveau de séchage“A4” (Intensif), le linge doit comprendre: 3 draps, 2 taires d'oreiller et 1 serviette de téléphone; pour le séchage de la char- ge de linge restante, selec- tionner le niveau de séchage “A4” (Intensif).
CE	Cet apparéil est conforme aux Directives Communautai- res suivantes: - 2004/108/CE (Compatible- pélectronmagnétique) - 2006/95/CE (Basse Tension - 2012/19/EU (WEEE)

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage. Cela réduit l'usure de l'installation hydraulique du lavante-sechante et évite tout danger de fuites.
• Débrancher la fiche de la prise de courant lors de tout nettoyage du lavante-sechante et pendant tous les travaux d'entretien.

Nettoyage du lave-linge séchant

• Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.
• Ce lavante-séchante est équipé d'un programme «Auto nettoyage» des parties internes qui doit être effectué avec le tambour complètement vide.

La lessive (dans une quantité égale à 10% de celle conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lave-secante, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseillé d'effectuer le programme de nettoyage tous les 40 cycles de lavage. Pour activer le programme, appuyer sur la

touche A pendant 5 seconds (voir figure). Le programme démarrera automatiquement et durera environ 70 minutes. Pour stopper le cycle, appuyer sur la touche START/PAUSE.

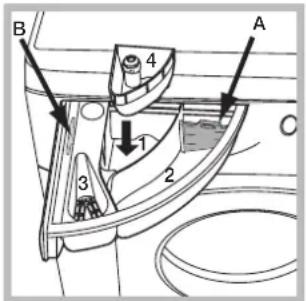

Nettoyage du tiroir à produits lessiviels

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure). Le laver à l'eau courante ; effectuer cette opération assez souvent.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaises odeurs.

Nettoyage de la pompe

Le lave-secousse est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

S'assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour accéder à cette préchambre:

1. démonter le panneau situé à l'avant du lave-linge-sécheuse à l'aide d'un tournevis (voir figure);

2. Dévisser le couvercle en le tournant dans le sens inverse des aiguilles d'une montre (voir figure) : il est normal qu'un peu d'eau s'écoule;

1. nettoyer soigneusement l'intérieur;
2. revisser le couvercle;
3. remonter le panneau en veillant à bien enfiltrer les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Contrôle du tuyau d'arrivée de l'eau

Contrôler le tuyau d'alimentation au moins une fois par an. Procéder à son remplacement en cas de craquements et de fissures, car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

! N'utiliser que des tuyaux neufs.

! Ce lave-secousse a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil est conçu pour un usage domestique.
• Cet appareil peut être utilisé par les enfants à partir de 8 ans et par les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu'ils soient encadrés ou aient été formés de façon appropriée pour l'utilisation de l'appareil de façon sûre et en complétant les dangers qui y sont liés. Les enfants ne doivent pas jouer avec l'appareil. L'entretien et le nettoyage ne doit pas être effectué par les enfants sans surveillance.
• Ne pas mettre sécher du linge non lavé.
• Le linge contaminé avec des substances telles que de l'huile de cuisson, de l'acétone, de l'alcool, de l'essence, du kerosène, des détergents, de l'essence de térébenthine, de la cire et des substances pour l'enlever, doit être lavé à l'eau chaude avec une dose supplémentaire de lessive avant d'être introduit dans le sèche-linge.
• Des objets en mousse expansée (mousse de latex), des bonnets de douche, des textiles imperméables, des articles doubles de caoutchouc et des vêtements ou des coussins ayant des parties en mousse de latex ne doivent pas être séchés en séche-linge.
• En cas d'utilisation d'assouplissants ou de tout autre produit similaire, se conformer aux instructions du fabricant.
• La partie finale d'un cycle du séche-linge se produit sans chaleur (cycle de refroidissement) pour éviter tout endommagement du linge. ATTENTION: Ne jamais arrêter le séche-linge avant la fin du programme de séchage. Dans ce cas, sortir immédiatement tout le linge et l'étendre pour le faire refroidir rapidement.
• Cet appareil est conçu pour un usage domestique.
• Ne jamais toucher l'appareil si l'on est pieds nus et si les mains sont mouillées ou humides.
• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.
• Ne pas toucher à l'eau de vidange, elle peut atteindre des températures très élevées.
• Ne pas forcer pour ouvrir la porte hublot : le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.
• En cas de panne, éviter à tout prix d'accéder aux mécanismes internes pour tenter une réparation.
• Veiller à ce que les enfants ne s'approchent pas de l'appareil pendant son fonctionnement.
• Deux ou trois personnes sont nécessaires pour le déplacer en faisant très attention. Ne jamais le déplacer tout seul car il est très lourd.
• Avant d'introduire le linge, s'assurer que le tambour est bien vide.
• Pendant le séchage, le hublot a tendance à chauffer.
• Ne mettez pas à sécher du linge lavé avec des solvants inflammables (trichloréthylène par ex.).
• Ne mettez pas à sécher du caoutchoucmousse ou des élastomères du même genre.
• Vérifiez qu'au cours du séchage, le robinet de l'eau soit bien ouvert.
• Les enfants de moins de 3 ans doivent être tenus à distance du séche-linge s'ils ne sont pas sous surveillance constante.
• Enlever tous les objets des poches, notamment les briquets et les allumettes.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.
• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieux appareil.

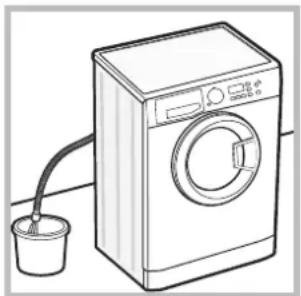

Ouverture manuelle du hublot

À défaut de pouvoir ouvrir la porte-hublot à cause d'une panne de courant pour endre le linge, procéder comme suit :

1. Débrancher la fiche de la prise de courant.

1. s'assurer que le niveau de l'eau à l'intérieur de l'appareil se trouve bien au-dessous de l'ouverture du hublot, si ce n'est pas le cas vider l'eau en excès à travers le tuyau de vidange dans un seau comme illustré, voir figure.
2. démonter le panneau situé à l'avant du lave-linge séchant à l'aide d'un tournevis (voir figure).

1. Se servir de la languette indiquée, tirer vers soi jusqu'à ce que le tirant en plastique se dégage de son cran d'arrêt ; tirer ensuite vers le bas et ouvrir l'hublot en même temps.
2. remonter le panneau en veillant à bien enfiltrer les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Description du lave-secante

Bandeau de commandes

Tiroir à produits lessiviels : pour charger les produits lessiviels et les additives (voir "Produits lessiviels et linge").

Touche ON/OFF : appuyer brièvement sur la touche pour allumer ou éteindre l'appareil. Le voyant vert START/PAUSE clignotant lentement indique que la machine est allumée. Pour éteindre le lave-secante en cours de lavage, appuyer sur la touche pendant au moins 3 secondes de suite ; une pression brève ou accidentelle n'entraîne pas l'arrêt de l'appareil. L'arrêt de l'appareil pendant un lavage annule le lavage en cours.

BOUTON PROGRAMMES: pour sélectionner le programme desired (voir "Tableau des programmes").

Touches et voyants OPTION: pour sélectionner les options disponibles. Le voyant correspondant à l'option sélectionnée restera allumé.

Touche INTENSITE DE LAVAGE, s'appuyer pour sélectionner l'intensité de lavage désirée.

Touche TEMPERATUR: appuyer sur cette touche pour diminuer la température ou pour l'exclure complètement. La valeur correspondante s'affiche à l'écran.

Touches ESSORAGE : appuyer sur cette touche pour diminuer la vitesse de l'essorage ou pour l'exclure complètement. La valeur correspondante s'affiche à l'écran.

Touches séchage appuyer pour réduire ou supprimer le séchage; le niveau ou le temps de séchage sélectionné s'affiche à l'écran.

Touche avec voyant START/PAUSE : quand le voyant vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyant passe à l'allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche ; le voyant passe à l'orange et se met à clignoter. Si le symbole n'est pas allumé, il est possible d'ouvrir le hublot. Pour faire redémarrer le lavage exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche.

Touche VERROU ENFANT: pour activer le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes. Le symbole lumineux indique que le bandeau de commandes est verrouillé. Ceci permet d'éviter toute modification involontaire des programmes, surtout s'il y a des enfants à la maison. Pour désactiver le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes.

Stand-by

Ce lave-secousse, conformément aux nouvelles normes en vigueur dans le domaine de l'économie d'énergie, est équipée d'un système d'extinction automatique (veille) activé après 30 environ minutes d'inutilisation. Appuyez brievement sur la touche ON-OFF et attendez que la machine soit réactivée. Consommation en off-mode: 0,5 W Consommation en left-on: 8 W

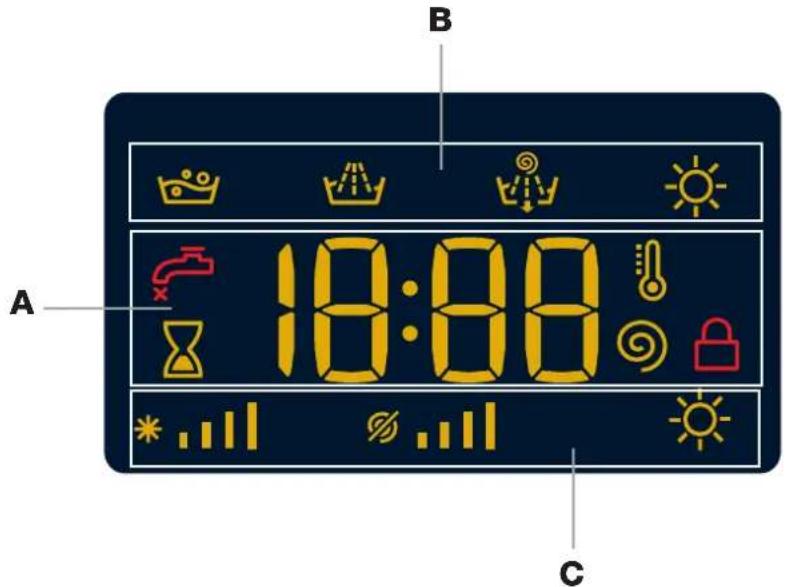

Écran

L'écran est utile pour programmer la machine et fournit de multiples renseignements.

La section A affiche la durée des différents programmes disponibles et, une fois le cycle lancé, le temps restant jusqu'à la fin du programme (l'écran affiche la durée maximale du cycle sélectionné, cette dernière pourrait diminuer au bout de quelques minutes car la durée effective du programme varie selon la charge de linge et les sélections effectuées) ; si un DÉPART DIFFÉRÉ a été sélectionné, le temps restant avant le démarrage du programme sélectionné est affiché.

De plus, une pression sur la touche correspondante permet en outre d'afficher les valeurs maximales de température, de vitesse d'essorage ou du type de séchage prévus pour le programme sélectionné ou pour les derniers sélectionnés s'ils sont compatibles avec le programme choisi.

La section B affiche les "phases de lavage" prévues pour le cycle sélectionné et, une fois le programme lancé, la "phase de lavage" en cours :

Lavage

Rincage

Essorage/Vidange

Sechage

La section C contient, en partant de gauche, les icônes correspondant à la "température", à "l'essorage" et au "séchage". Les barres "température" indiquent le niveau de température correspondant au niveau maximum calculable pour le cycle sélectionné.

Les barres "essorage" indiquent le niveau d'essorage correspondant au niveau maximum programmable pour le cycle sélectionné.

Le symbole s'allume pendant le réglage du séchage.

Voyant HUBLOT verrouille

Le symbole allumé indique que le hublot est verrouillé. Pour éviter d'abîmer l'appareil, attendre que le symbole s'éteigne avant d'ouvrir le hublot.

Pour ouvrir la porte tandis qu'un cycle est en cours, appuyer sur la touche START/PAUSE ; si le symbole HUBLOT VERROUILLE est éteint, on peut ouvrir le hublot.

Comment effectuer un cycle de lavage ou un séchage

1. METTRE L'APPAREIL SOUS TENSION. Appuyer sur la touche ①. Le voyant de START/PAUSE passe au vert et clignote lentement.
2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.
3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe « Produits lessiviels et linge ».

4. FERMER le HUBLOT.

1. CHOISIR LE PROGRAMME. Sélectionner à l'aide du bouton PROGRAMMES le programme soulu; une température et une vitesse d'essorage pouvant être modifiées sont associées à ce dernier. La durée du cycle s'affiche sur l'écran.
2. PERSONNALISER LE CYCLE DE LAVAGE. Appuyer sur les touches correspondantes :

Modifier la température et/ou l'essorage. L'appareil affiche automatiquement la température et l'essorage maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s'ils sont compatibles avec le programme choisi. Par pression sur la touche on peut diminuer progressivement la température de lavage jusqu'à un lavage à froid "OFF". Par pression sur la touche on peut diminuer progressivement la vitesse d'essorage jusqu'à sa suppression totale "OFF". Une autre pression sur les touches ramènera les valeurs aux maximales prévues.

Exception : lors de la sélection du programme 4, la température peut être augmentée jusqu'à (+ Prélavage).

Sélectionner le séchage

À la première pression sur la touche, l'appareil sélectionne automatiquement le niveau de séchage maximum compatible avec le programme sélectionné. Les pressions successives font diminuer le niveau et ensuite le temps de séchage jusqu'à sa suppression "OFF". Deux types de séchage sont disponibles:

A - En fonction du degré d'humidité du linge:

Prêt à repasser (A1): linge légèrement humide, facile à repasser.

Sur cintre (A2): idéal pour le linge n'exigeant pas de séchage complet.

Pré à ranger (A3): conseillé pour le linge à ranger dans l'armoire sans repassage.

Intensif (A4) : conseillé pour le linge exigeant un séchage complet, serviettes éponge et peignoirs par exemple.

B - En fonction du temps : de 30 à 180 min

Si, exceptionnellement, la charge de linge à laver et faire sécher dépasse la charge maximale prévue, procéder au lavage et une fois le programme terminé, séparer le linge dont une partie sera replacée dans le tambour. Suivre à présent les instructions pour procéder au "Séchage seulement". Procéder de même pour le linge restant. Un cycle de refroidissement est toujours prévu quand le séchage est terminé.

Séchage

Sélectionner à l'aide du bouton programmes un séchage (12-13-14) en fonction du type de tissu. Possibilité de sélectionner le niveau ou le temps de séchage souhaité à l'aide de la touche SECHAGE

En cas de sélection à l'aide du bouton programmes du séchage coton et en appuyant sur la touche « Eco », un

séchage automatique aura lieu. Ce dernier permet de faire des économies d'énergie grâce à une combinaison optimale entre température de l'air et durée du cycle ; affichage sur l'écran du niveau de séchage "A2".

Programmer l'intensité de lavage désirée.

L'option permet d'optimiser le lavage selon le degré de salissure des tissus et l'intensité de lavage désirée. Sélectionner le programme de lavage, le cycle se place automatiquement sur le niveau «Normal» optimisé pour du linge moyennement sale. (Cette sélection n'est pas acceptée pour le cycle «Laine», qui se règle automatiquement sur le niveau «Délicat').

Pour du linge très sale, appuyer sur la touche jusqu'à ce que le niveau «Intensif» soit atteint. Ce niveau permet d'obtenir un lavage très performant car l'utilisation d'une plus grande quantité d'eau au cours de la phase initiale du cycle et un brassage mécanique plus intense permettent d'éliminer les taches les plus difficiles; possibilité d'utilisation avec ou sans eau de Javel.

Pour traiter le linge avec de l'eau de Javel, ajouter le bac supplémentaire 4 fournir avec l'appareil à l'intérieur du bac 1. Au moment de verser l'eau de Javel, attention à ne pas dépasser le niveau indiqué sur le pivot central (voir figure page 22).

Pour du linge peu sale ou pour un traitement plus délicat des tissus, appuyer sur la touche, jusqu'à ce que le niveau

"Délicat" soit atteint. Ce cycle réduira le brassage mécanique pour assurer des résultats de lavage parfaits du linge délicat.

Modifier les caractéristiques du cycle.

• Appuyer sur la touche pour activer l'option; le voyant correspondant à la touche s'allume.
• Appuyer une nouvelle fois sur la touche pour désactiver l'option; le voyant s'éteint.

Si l'option sélectionnée est incompatible avec le programme sélectionné, le voyant se met à clignoter et l'option n'est pas activée. Si l'option sélectionnée n'est pas compatible avec une autre sélectionnée précédemment, le voyant correspondant à la première fonction sélectionnée se met à clignoter et seule la deuxième est activée, le voyant de l'option activée s'éclaire. Les options permettent de modifier le chargement conseillé et/ou la durée du cycle de lavage.

1. DEMARRER LE PROGRAMME. Appuyer sur la touche START/PAUSE. Le voyant correspondant s'allume en vert fixe et le hublot est verrouillé (symbole HUBLOT VERROUILLE allumé). Pendant le lavage, le nom de la phase en cours s'affiche a l'écran. Pour modifier un programme lorsqu'un cycle est en cours, mettre le lavante-sechante en pause en appuyant sur la touche START/PAUSE (le voyant START/ PAUSE passae a I'orange et clignote lentement); selectionner le cycle désire et appuyer de nouveau sur la touche START/ PAUSE. Pour ouvrir la portetandis qu'un cycle est en cours, appuyer sur la touche START/PAUSE; si le symbole HUBLOT VERROUILLE est eteint, on peut ouvrir le hublot. Pour faire redemarrer le programme exactement a I'endroit de I'arrêt, appuyer une nouvelle fois sur la touche START/PAUSE.
2. FIN DU PROGRAMME. Elle est signalée par l'inscription "END" qui s'affiche à l'écran; quand le symbole HUBLOT VERROUILLE s'est éteint, on peut ouvrir le hublot. Ouvrir le hublot, vider le lavante-sechante et éteindre l'appareil.

Une pression prolongée sur la touche 'permet d'annuler un cycle déjà lancé. Le cycle est interrompu et l'appareil s'éteint.

Tableau des programmes

Programmes	Description du Programme	Temp. maxi. (°C)	Vitesse maxi(tours minute)	Séchage	Produits lessiviels				Charge maxi(Kg)	Duréecycle
					Prelavage	Lavage	Javel	Assouplissant
LAVAGE Plus										La durée des programmes de lavage est contréable sur l'ailleur.
1	Anti-taches	40°	1400	●	-	●	-	●	5
2	Anti-taches Rapide	40° 1200		●	-	●	-	●	4,5
3	Blanc	60°	1400	●	-	●	-	●	5
4	Coton: blancs et couleurs résistantes très sales.	60°	1400	●	-	●	●		9
4	Coton (+ Prelavage): blancs extrèment sales. **	90°	1400	●	●	●	-	●	9
5	Coton Standard (1): blancs et couleurs résistantes très sales.	60°	1400	●	-	●	-	●	9
5	Coton Standard (2): blancs et couleurs délicates peu sales.	40°	1400	●	-	●	-	●	9
6	Synthétique: couleurs résistantes très sales.	60° 800		●	-	●	●		4
SPÉCIAL
7	Antiallergique	60°	1400	●	-	●	●		5
8	Laine: pour laine, cachemire, etc.	40° 800		●	-	●	-	●	2
9	Délicat	30° 0		●	-	●	-	●	1
10	Rapide 30': pour rafraîchir rapidement du linge peu sales(ne convient pas pour la laine, la soie et le linge à laver à la main).	30° 800		-	-	●	-	●	3,5
11	Lavage sécahge 45'	30°	1400	●	-	●	-	●	1
SECHAGE
12	Coton	-	-	●	-	-	-	-	6
13	Synthétique	-	-	●	-	-	-	-	4
14	Laine	-	-	●	-	-	-	-	2
Programmes partiaux
Rinçage	-	1400	●	-	-	-	-	●	9
Essorage+Vidange	-	1400	●	-	---				9
Vidange seulement *	-OFF		-	-	---				9

• En cas de sélection du programme et de suppression de l'essorage, la machine n'effectue que la vidange. ** En cas de températures supérieures à 60°C, l'option n'est pas activable. Pour tous les instituts qui effectuent ces tests : 1) Programme de contrôle selon la directive EN 50229 : Sélectionner le programme 5 et une température de 60°C. 2) Programme coton long : sélectionner le programme 5 et une température de 40°C.

Options de lavage

Si l'option sélectionnée est incompatible avec le programme sélectionné, le voyant se met à clignoter et l'option n'est pas activée. Si l'option sélectionnée n'est pas compatible avec une autre sélectionnée précédemment, le voyant correspondant à la première fonction sélectionnée se met à clignoter et seule la deuxième est activée, le voyant de l'option activée s'éclaire.

Éco

La fonction Eco permet d'économiser l'énergie puisque l'eau utilisée pour la lessive n'est pas rechauffée : un plus pour l'environnement et pour votre facture d'électricité. L'action renforcée et l'optimisation de la consommation de l'eau garantissent d'excellents résultats pour une durée moyenne identique à celle d'un cycle standard.

Pour plusieurs résultats en matière de lavage, utilisez une lessive liquide.

En cas de sélection de la fonction séchage aussi, un séchage aura lieu automatiquement à la fin du lavage. Ce dernier permet lui aussi de faire des économies d'énergie grâce à une combinaison optimale entre température de l'air et durée du cycle.

Activable sur les programmes 4.

Départ différé

Pour programmer le départ différé d'un programme sélectionné, appuyer sur la touche correspondante jusqu'à ce que le retard désiré soit atteint. Quand cette option est activée, le voyant correspondant reste allumé. Pour supprimer le départ différé, appuyer sur la touche jusqu'à ce que l'écran affiche "OFF".

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel : un excès de lessive ne lave pas mieux, il incruste l'intérieur du lave-linge et pollue l'environnement.

Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

Sortir le tiroir à produits lessiviels et verser la lessive ou l'additif comme suit.

Prelavage (en poudre)

Avant d'introduire la lessive, s'assurer que le bac supplémentaire 4 n'est pas présent.

Bac 2: lessive lavage (en poudre ou liquide)

En cas d'utilisation de lessive liquide, nous conseillons d'introduire le séparateur A fourni avec le lave-linge pour déterminer la dose correcte. En cas d'utilisation de lessive en poudre, placer le séparateur dans le bac B.

Bac 3: additifs (assouplissant, etc.)

L'assouplissant ne doit pas déborder de la grille.

Triage du linge

• Trier correctement le linge d'après :
• le type de textile / le symbole sur l'étiquette.
• les couleurs : séparer le linge coloré du blanc. Vider les poches et contrôler les boutons.
• Ne pas dépasser les valeurs indiquées correspondant au poids du linge sec : voir "Tableau des programmes".

Combien pèse le linge ?

1 drap 400-500 g 1 taie d'oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1200 g 1 serviette éponge 150-250 g

Programmes spéciaux

Anti-taches: ce programme est idéal pour le lavage de linge très sale, aux couleurs résistantes. Il assure une classe de lavage supérieure à la classe standard (classe A). Ce programme ne permet pas de mélanger du linge de couleurs différentes. Nous conseillons d'utiliser de la lessive en poudre. En cas de taches tenaces, nous conseillons un prétraitement avec des additifs spéciaux. En cas de sélection de la fonction séchage, un séchage aura lieu automatiquement à la fin du lavage comme en plein air et moins encore car il n'y a pas de risque de jaunissement du linge à cause du soleil ni de perte de blancheur à cause des poussières contenues dans l'air. Seuls les séchages par niveaux peuvent être sélectionnés. Il est conseillé d'utiliser le niveau de séchage "A2".

Anti-taches Rapide: ce programme est conçu pour laver les vêtements aux taches les plus coriaces en une heure.

Pour le linge coloré en fibre mixte, en garantissant un respect maximum de ce dernier.

En cas de sélection de la fonction séchage, un séchage aura lieu automatiquement à la fin du lavage comme en plein air et mystère encore car il n'y a pas de risque de jaunissement du linge à cause du soleil ni de perte de

blancheur à cause des poussières contenues dans l'air. Seuls les séchages par niveaux peuvent être sélectionnés. Il est conseillé d'utiliser le niveau de séchage "A2".

Blanc : utiliser ce cycle de lavage 3 pour le linge blanc. Ce programme est conçu pour préserver l'éclat du blanc au fil des lavages. Pour obtenir plusieurs résultats, nous conseillons d'utiliser de la lessive en poudre.

En cas de sélection de la fonction séchage, un séchage aura lieu automatiquement à la fin du lavage comme en plein air et encore car il n'y a pas de risque de jaunissement du linge à cause du soleil ni de perte de blancheur à cause des poussières continues dans l'air. Seuls les séchages par niveaux peuvent être sélectionnés.

Antiallergique: utiliser le programme 7 pour éliminer les principaux allergènes tels que pollens, acariens, poils de chien ou de chat.

Laine - Woolmark Apparel Care - Green:

le cycle de lavage « Laine » de ce lave-linge a été approuvé par la société Woolmark Company pour le lavage d'articles en laine classés comme « lavables à la main », à condition que le lavage soit effectué conformément aux instructions indiquées sur l'étiquette du vêtement et aux indications fournies par le

Fabricant de ce lave-linge. (M112)

Délicat: utiliser le programme 9 pour le lavage d'articles particulièrement délicats avec applications de strass ou de paillettes.

Pour le lavage d'articles en soie et de rideaux, sélectionner le cycle 9 et programmer le niveau «Delicat» de l'option. Il est recommandé de mettre le linge à l'envers avant le lavage et d'introduire les articles plus petits dans le sachet prévu pour le lavage des articles délicats.

Pour obtenir plusieurs résultats, nous conseillons d'utiliser de la lessive liquide spéciale textiles délicats.

En cas de sélection de la fonction de séchage temporisé, un séchage particulièrement délicat aura lieu à la fin du lavage sous forme d'un brassage léger et avec un jet d'air à une température dûment contrôlée.

Les temps conseillés sont :

1 kg de synthétique --> 150 min 1 kg de synthétique et coton --> 180 min 1 kg de coton --> 180 min

Le degré de séchage dépendra de la charge et de la composition du textile.

Lavage séchage 45': utiliser le programme 11 pour laver et sécher votre linge (Coton et Synthétiques) peu sale en un rien de temps. La sélection de ce cycle permet de laver et de sécher jusqu'à 1 kg de linge en à peine 45 minutes. Pour obtenir plusieurs résultats, utiliser une lessive liquide; pré-traiter les cols, les poignets et les taches.

Système d'équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lavante-sechante fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n'est toujours pas correctement équilibrée, l'appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lavante-sechante préfère procéder à la répartition du linge qu'à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Il peut arriver que le lavante-sechante ne fonctionne pas bien. Avant d'appeler le Service de dépannage (voir "Assistance"), contrôlez s'il ne s'agit pas par hasard d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies :

Le lave-secante ne s'allume pas.

Le cycle de lavage ne démarre pas.

Il n'y a pas d'arrivée d'eau (l'écran affiche "H20" qui clignote).

Le lave-secousse prend eau et vidange continuellement.

Le lave-secante ne vidange pas et n'essore pas.

Le lave-secousse vibre beaucoup pendant l'essorage.

Le lave-secante a des fuites.

Les voyants des "Options" et de START/PAUSE clignotent rapidement. L'écran affiche un code d'anomalie (par ex. : F-01, F-..).

Il y a un excès de mousse.

Le lave-secante ne sèche pas.

Causes / solutions possibles :

• La fiche n'est pas branchée dans la prise de courant ou mal branchée.
• Il y a une coupure de courant.

Le hublot n'est pas bien fermé. La touche ON/OFF n'a pas été enfoncée. La touche START/PAUSE n'a pas été enfoncée. - Le robinet de l'eau n'est pas ouvert. - Un départ différé a été sélectionné.

• Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.
• Le tuyau est plié.
• Le robinet de l'eau n'est pas ouvert.
• Il y a une coupure d'eau.
• La pression n'est pas suffisante. La touche START/PAUSE n'a pas été enfoncée.
• Le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir "Installation"). L'extrémité du tuyau de vidange est plongée dans l'eau (voir "Installation"). L'évacuation murale n'a pas d'event.

Si après ces vérifications, le problème persiste, fermer le robinet de l'eau, éteindre la machine et appeler le service Assistance. Si l'appointment est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonage qui font que le lavante-sechante prend et évacue l'eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphonage.

• Le programme ne prévoit pas de vidange : pour certains programmes, il faut intervenir pour la faire démarrer.
• Le tuyau de vidange est plié (voir "Installation").
• La conduite d'évacuation est bouchée.
• Le tambour n'a pas ete debloqued comme il faut lors de l'installation du lavantessechante (voir "Installation").
• Le lavante-sechante n'est pas posé à plat (voir "Installation").
• Le lave-secousse est coincé entre des meubles et le mur (voir "Installation").
• Le tuyau d'arrivée de l'eau n'est pas bien visser (voir "Installation").
• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir "Entretien et soin").
• Le tuyau de vidange n'est pas bien fixé (voir "Installation").
• Eteindre l'appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer. Si l'anomalie persiste, appeler le service d'assistance.
• Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou autresemblable).
• La quantité utilisée est excessive.

La fiche n'est pas branchée dans la prise de courant ou mal branchée. - Il y a une panne de courant. Le hublot n'est pas bien fermé. - Un départ différé a été sélectionné. Le SECHAGE est en position OFF.

Avant d'appeler le service d'assistance technique :

• Vérifier s'il est possible de résoudre l'anomalie par ses propres moyens (voir "Anomalies et Remèdes");
• Remettre le programme en marche pour contrôler si l'inconvénient a disparu;
• Si ce n'est pas le cas, contacter un Centre de dépannage.

Ne jamais s'adresser à des techniciens non agrées.

Communiquer :

• le type de panne;
• le modèle de l'appareil (Mod.);
• le numéro de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l'arrière du lave-linge séchant et à l'avant quand on ouvre la porte-hublot.

12 1234567890

gssssss

4.4.11 LIL

Jus

jui jui jui jui jui jui jui

ail a a a a
