Caractéristiques	Détails
Type de produit	Récepteur audio/vidéo
Puissance de sortie	100 W par canal (8 ohms)
Nombre de canaux	5.1 canaux
Connectivité	HDMI, USB, entrée audio analogique, sortie audio numérique
Compatibilité audio	DTS, Dolby TrueHD, Dolby Digital Plus
Fonctionnalités supplémentaires	Mode ECO, réglage automatique de l'égaliseur
Dimensions	435 x 151 x 329 mm
Poids	8.5 kg
Consommation électrique	300 W (maximum)
Garantie	2 ans

FOIRE AUX QUESTIONS - HTRC180 ONKYO

Comment réinitialiser mon ONKYO HTRC180 ?

Pour réinitialiser votre ONKYO HTRC180, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' tout en le rallumant. Relâchez le bouton lorsque le logo ONKYO apparaît.

Pourquoi le son ne sort-il pas de mes enceintes ?

Vérifiez que les enceintes sont correctement branchées et que l'amplificateur est réglé sur la bonne source. Assurez-vous également que le volume n'est pas à zéro et que le mode 'Mute' n'est pas activé.

Comment connecter mon ONKYO HTRC180 à un téléviseur ?

Utilisez un câble HDMI pour relier la sortie HDMI de votre récepteur à l'entrée HDMI de votre téléviseur. Assurez-vous que les deux appareils sont allumés et que le bon port HDMI est sélectionné sur votre téléviseur.

Mon ONKYO HTRC180 ne s'allume pas, que faire ?

Vérifiez que le récepteur est correctement branché à une prise électrique fonctionnelle. Testez avec un autre appareil pour voir si la prise fonctionne. Si le problème persiste, consultez le service client.

Comment configurer le Wi-Fi sur mon ONKYO HTRC180 ?

Accédez au menu des paramètres, sélectionnez 'Réseau', puis 'Configuration Wi-Fi'. Suivez les instructions à l'écran pour sélectionner votre réseau et entrer le mot de passe.

Comment mettre à jour le firmware de mon ONKYO HTRC180 ?

Connectez votre récepteur à Internet, accédez au menu 'Paramètres', sélectionnez 'Mise à jour du firmware' et suivez les instructions à l'écran pour vérifier et installer les mises à jour disponibles.

Que faire si mon ONKYO HTRC180 surchauffe ?

Assurez-vous que le récepteur est bien ventilé et qu'il n'y a pas d'obstruction autour des évents. Éteignez l'appareil et laissez-le refroidir avant de le rallumer.

Comment changer les réglages de son sur mon ONKYO HTRC180 ?

Accédez au menu 'Audio' dans les paramètres, où vous pouvez ajuster les paramètres d'égaliseur, le niveau de basses et d'aigus, ainsi que d'autres options audio.

Mon ONKYO HTRC180 ne détecte pas mes appareils Bluetooth, que faire ?

Assurez-vous que la fonction Bluetooth est activée sur votre récepteur et que l'appareil que vous essayez de connecter est en mode de couplage. Essayez de redémarrer les deux appareils si nécessaire.

Comment configurer les entrées audio sur mon ONKYO HTRC180 ?

Accédez au menu 'Entrées', sélectionnez l'entrée que vous souhaitez configurer et suivez les instructions pour ajuster les paramètres selon vos préférences.

MODE D'EMPLOI HTRC180 ONKYO

Manuel d'instructions

Merci d'avoir porté votre choix sur le ampli-tuner Audio-Video de Onkyo. Veuillez lire attentivement ce manuel avant de connecter l'appareil et de le mettre sous tension.

Observez les instructions données dans ce manuel afin de pouvoir profiter pleinement de votre nouveau ampli-tuner Audio-Video.

Conservez ce manuel afin de pouvoir le consulter ultérieurement.

Mise sous tension & Première utilisation ...... Fr-42

Utilisation des mode d'écoute....Fr-74

Contrôle d'autres appareils....Fr-123

Un symbole d'éclair fléché dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique assez dangereux pour constituer un resque d'électrocution.

Un point d'exclamation dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur des instructions importantes relatives à l'entretien et à l'utilisation du produit.

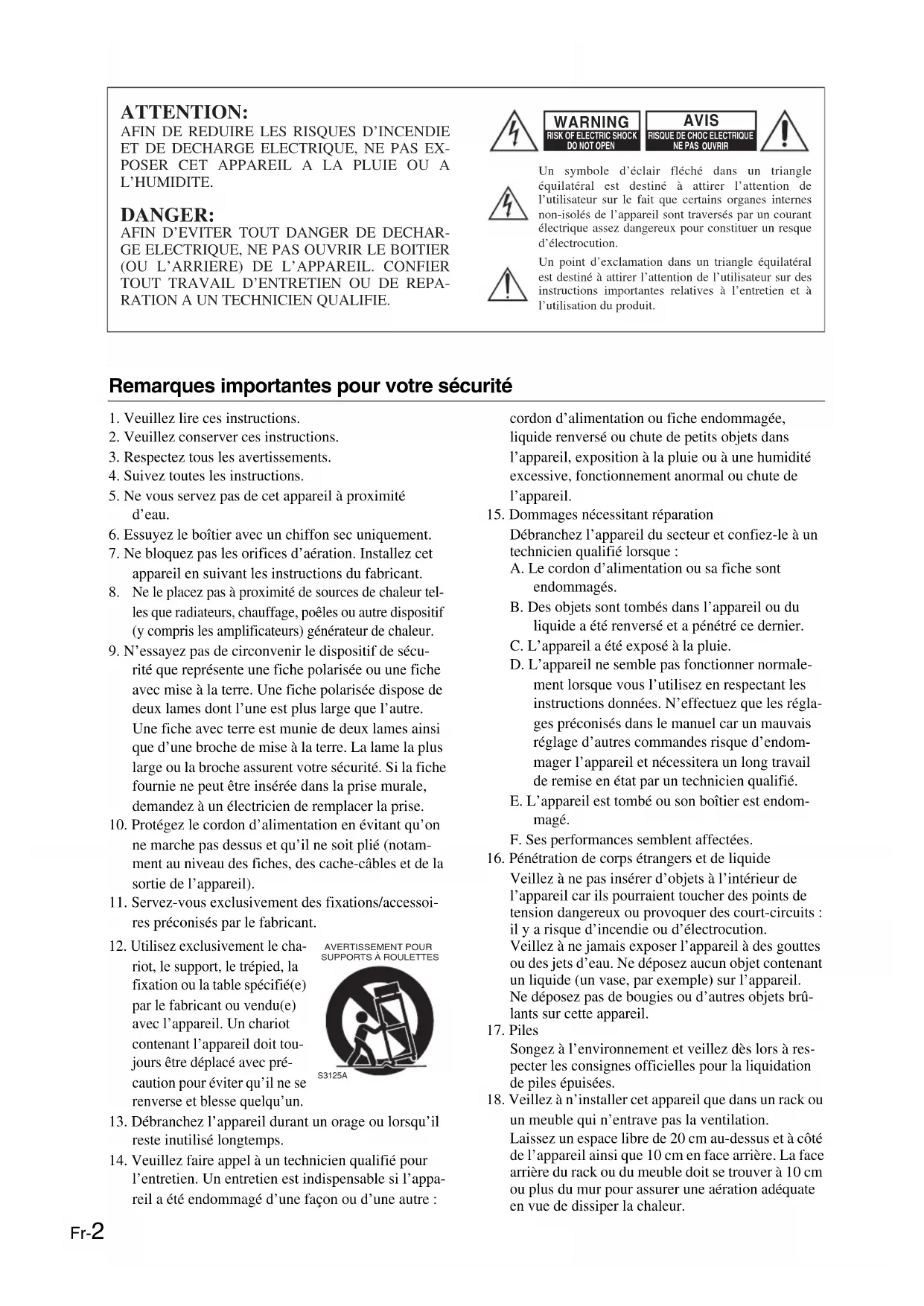

Remarques importantes pour votre sécurité

1. Veuillez lire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que représente une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l'une est plus large que l'autre. Une fiche avec terre est munie de deux lames ainsi que d'une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de remplacer la prise.
10. Protégez le cordon d'alimentation en évitant qu'on ne marche pas dessus et qu'il ne soit plié (notamment au niveau des fiches, des cache-câbles et de la sortie de l'appareil).

11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.

12. Utilisez exclusivement le chariot, le support, le trépied, la fixation ou la table spécifié(e) par le fabricant ou vendu(e) avec l'appareil. Un chariot contenant l'appareil doit toujours être déplacé avec précaution pour éviter qu'il ne se renverse et blesse quelqu'un.

AVERTISSEMENT POUR SUPPORTS À ROULETTES

1. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.

2. Veuillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre :

cordon d'alimentation ou fiche endommagée, liquide renversé ou chute de petits objets dans l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l'appareil.

1. Dommages nécessitant réparation

Débranchez l'appareil du secteur et confiez-le à un technicien qualifié lorsque :

A. Le cordon d'alimentation ou sa fiche sont endommagés.
B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier.
C. L'appareil a été exposé à la pluie.
D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié.
E. L'appareil est tombé ou son boîtier est endommagé.
F. Ses performances semblent affectées.

1. Pénétration de corps étrangers et de liquide Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pourraient toucher des points de tension dangereux ou provoquer des court-circuits : il y a risque d'incendie ou d'électrocution. Veillez à ne jamais exposer l'appareil à des gouttes ou des jets d'eau. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l'appareil. Ne déposez pas de bougies ou d'autres objets brûlants sur cette appareil.

2. Piles

Songez à l'environnement et veillez dès lors à respecter les consignes officielles pour la liquidation de piles épuisées.

1. Veillez à n'installer cet appareil que dans un rack ou un meuble qui n'entrave pas la ventilation.

Laissez un espace libre de 20 cm au-dessus et à côté de l'appareil ainsi que 10 cm en face arrière. La face arrière du rack ou du meuble doit se trouver à 10 cm ou plus du mur pour assurer une aération adéquate en vue de dissiper la chaleur.

1. Enregistrement et droits d'auteur—Outre pour l'utilisation privée, tout enregistrement d'œuvres protégées par des droits d'auteur est interdit sans l'accord préalable du détenteur de ces droits.
2. Fusible—Le fusible à l'intérieur du appareil ne peut pas être remplacé par l'utilisateur. Si vous n'arrivez pas à mettre l'appareil sous tension, adressez-vous à votre revendeur Onkyo.
3. Entretien—Essuyez régulièrement le boîtier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilisez jamais de chiffons rêches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier.

4. Alimentation AVERTISSEMENT

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrière de l'appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple).

Pour débrancher l'unité du secteur, veuillez déconnecter le cordon d'alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment.

En appuyant sur le bouton [ON/STANDBY] pour passer en mode Standby, vous n'éteignez pas l'appareil. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez-le de la prise de courant.

5. Prévention de la perte d'acuité auditive Prudence

Une pression sonore excessive provenant d'oreillettes ou d'un casque peut entraîner une perte d'acuité auditive.

6. Piles et exposition à la chaleur Avertissement

Evitez d'exposer les piles (dans leur emballage ou installées dans un appareil) à une chaleur excessive (en plein soleil, près d'un feu etc.).

1. Ne touchez jamais cet appareil avec des mains mouillées—Ne manipulez jamais cet appareil ou son cordon d'alimentation avec des mains mouillées ou humides. Si de l'eau ou tout autre liquide pénètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.

8. Remarques concernant la manipulation

• Si vous devez transporter cet appareil, servez-vous de l'emballage d'origine pour l'emballer comme il l'était lors de son acquisition.
• Ne posez pas d'objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier.
• Les panneaux supérieur et latéraux de l'appareil peuvent devenir chauds après un usage prolongé. C'est parfaitement normal.
• Si vous n'utilisez pas l'appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l'utiliser de temps en temps.

Modèle pour les Canadien

REMARQUE : CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

Sur les modèles dont la fiche est polarisée :

ATTENTION: POUR ÉVITER LES CHOCS ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU'AU FOND.

Modèles pour l'Europe

Déclaration de Conformité

Nous, ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL ALLEMAGNE

garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques: EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

Assurez-vous que le carton contient bien les accessoires suivants :

Télécommande et deux piles (type AA/R6)

Micro de configuration des enceintes

Antenne FM intérieure

Antenne cadre AM

Cordon d'alimentation

(Le type de fiche varie d'un pays à l'autre.)

Étiquettes pour les câbles d'enceinte

Adaptateur pour fiche d'alimentation

Fourni dans certains pays uniquement. Utilisez cet adaptateur si la prise murale que vous comptez utiliser n'est pas du même type que la fiche montée sur le cordon d'alimentation de l'Ampli-tuner AV (l'adaptateur fourni peut varier d'un pays à l'autre).

*Mise en place de la fiche d'alimentation :

* La lettre figurant à la fin du nom du produit dans les catalogues et sur l'emballage indique la couleur du produit. Les caractéristiques techniques et le fonctionnement du produit ne changent pas, quelle que soit la couleur du produit.

Introduction

Remarques importantes pour votre sécurité ..... 2

Précautions 3

Accessoires fournis 4

Fonctionnalités 6

Façade et panneau arrière 8

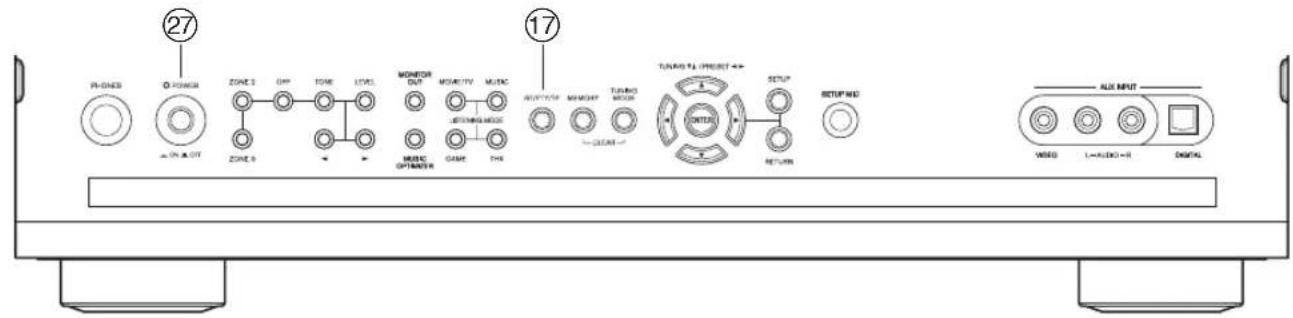

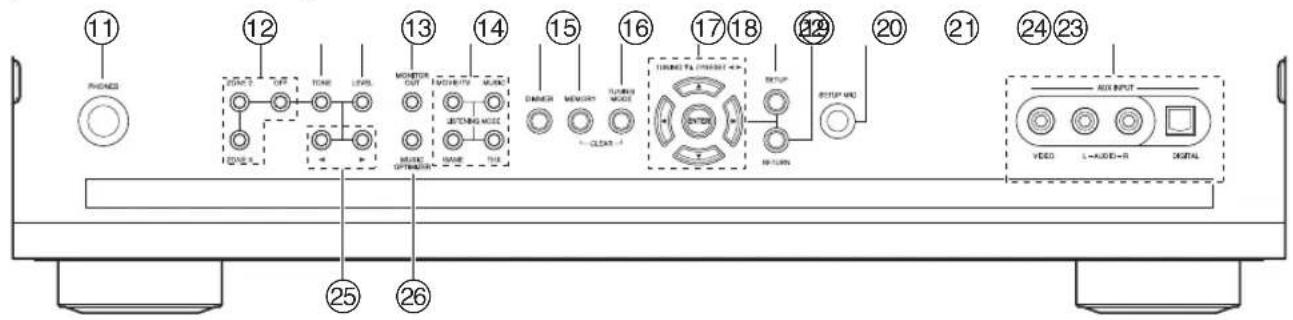

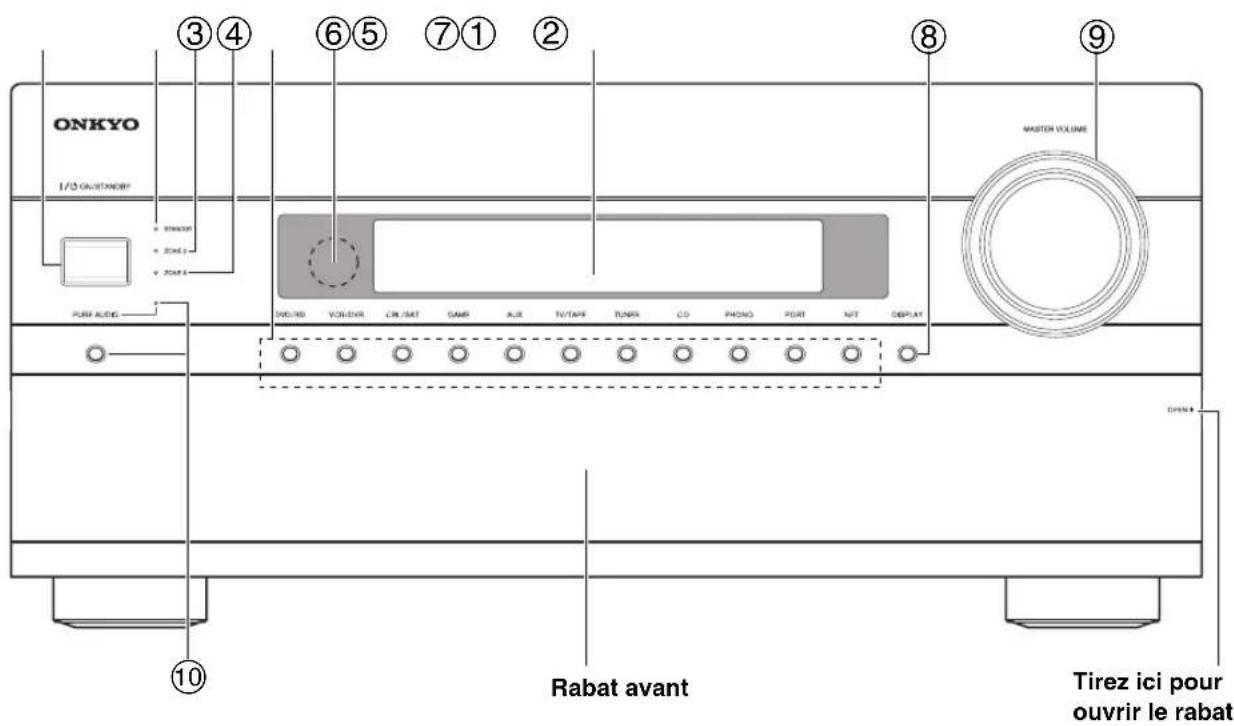

Facade 8

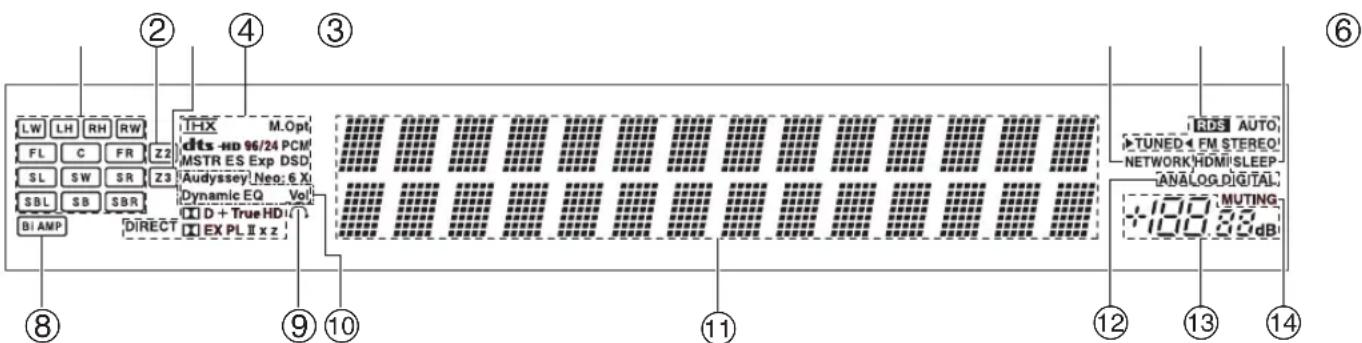

Afficheur 10

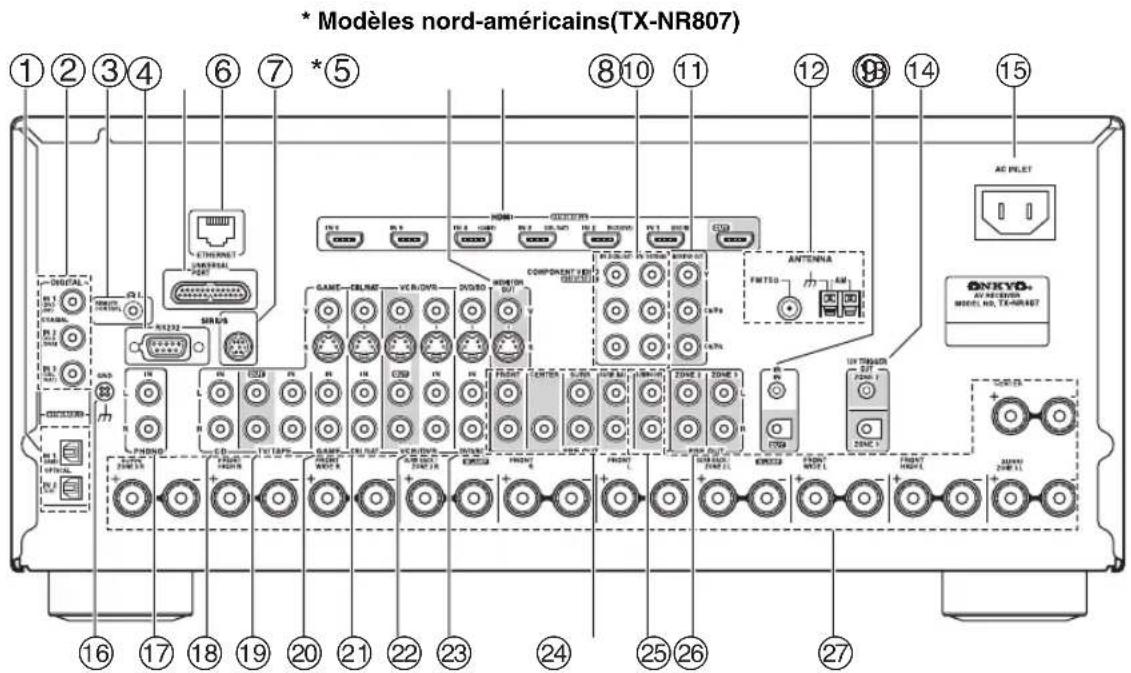

Panneau arrière....11

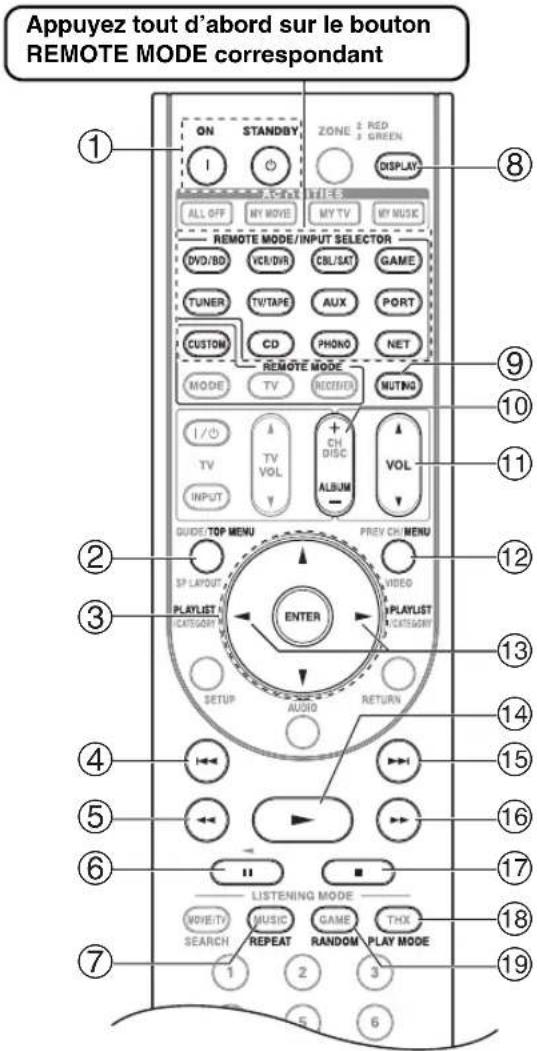

Télécommande....14

Mise en place des piles....14

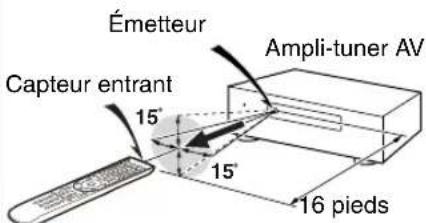

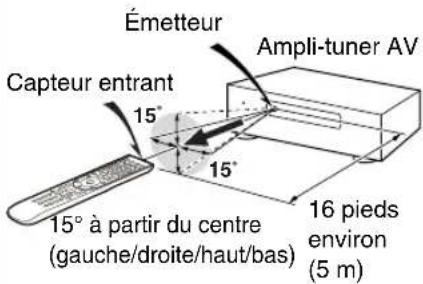

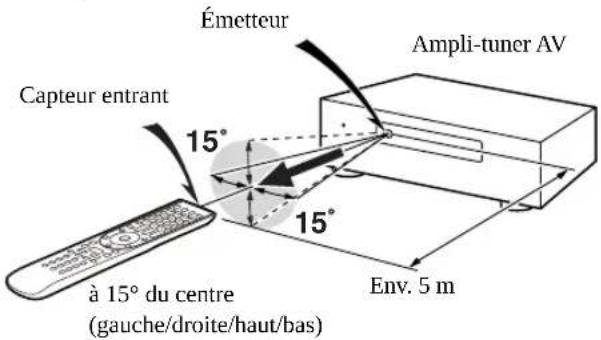

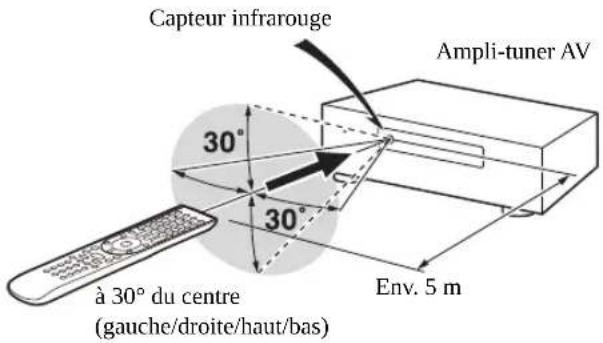

Pointage de la télécommande....14

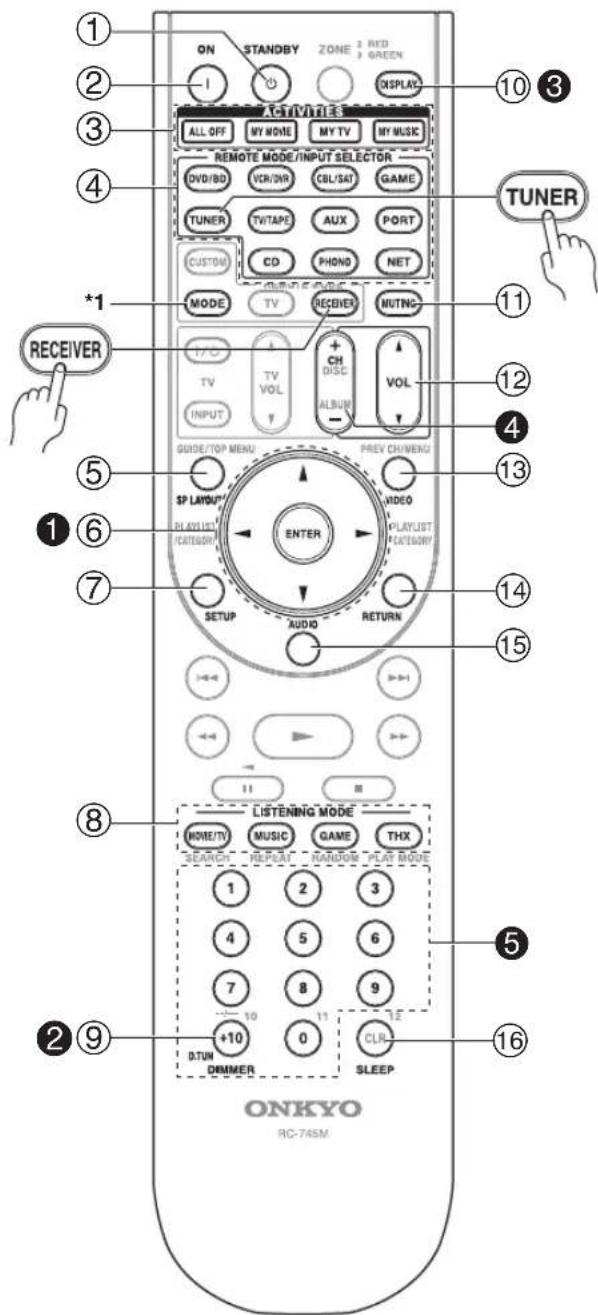

Commandes de l'Ampli-tuner AV 15

Home-Cinéma 17

Vivez une expérience cinématographique à domicile ...17

Connexions

Branchement de l'Ampli-tuner AV 18

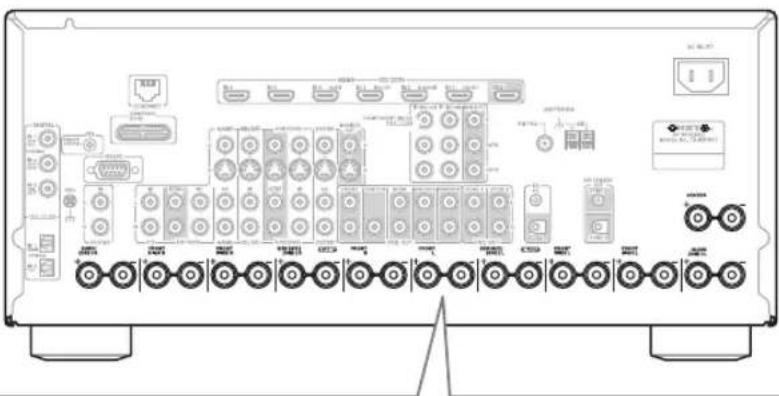

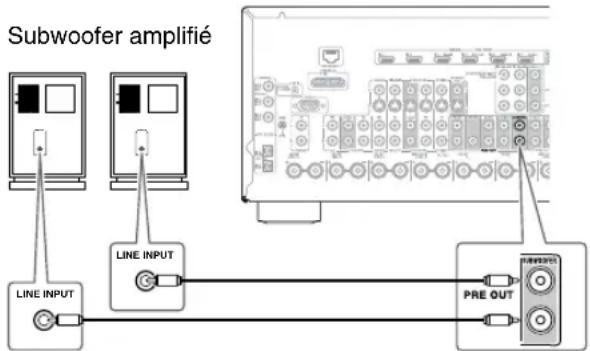

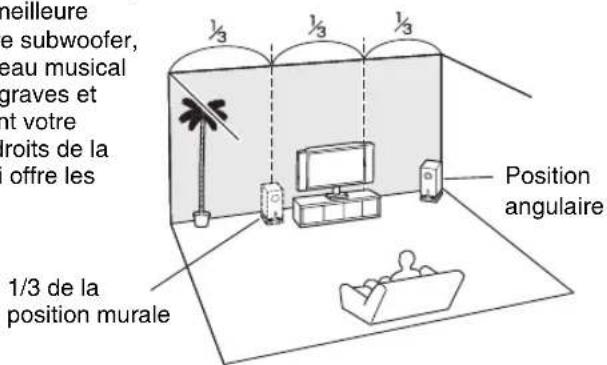

Branchement de vos enceintes....18

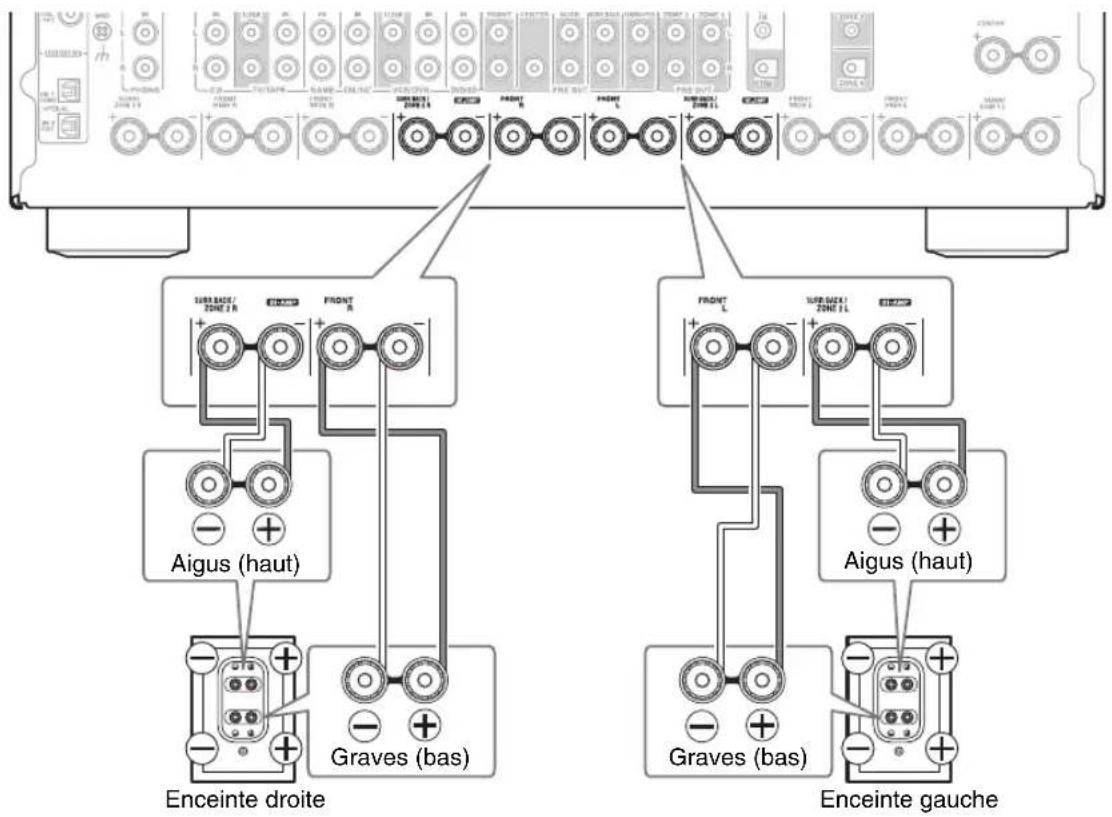

Bi-amplification des enceintes avant....21

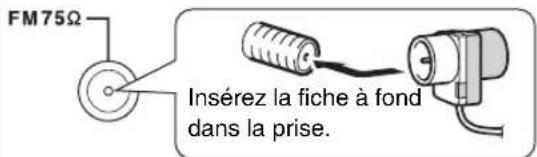

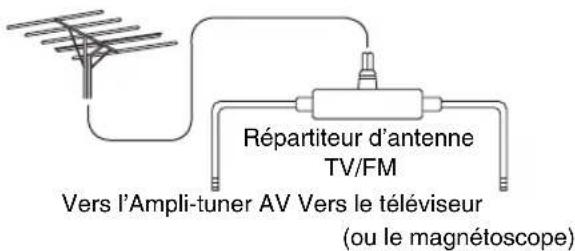

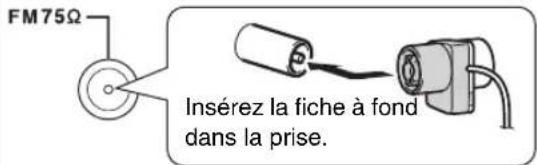

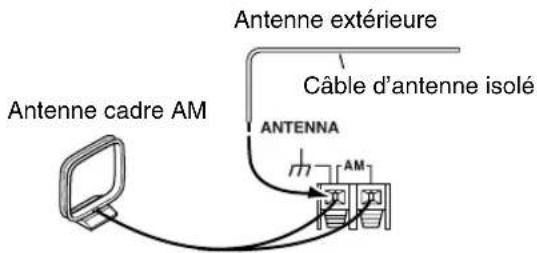

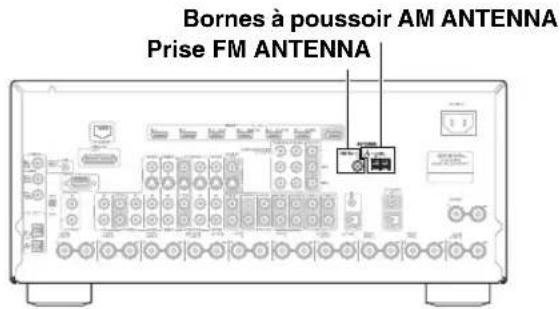

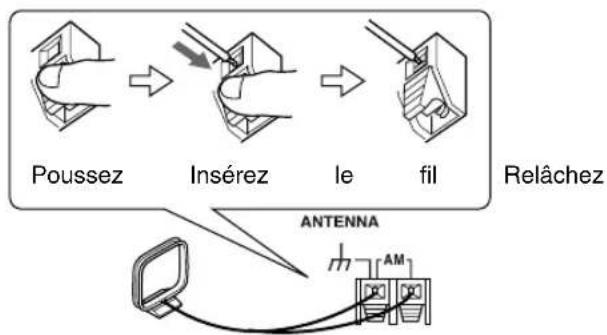

Raccordement de l'antenne 22

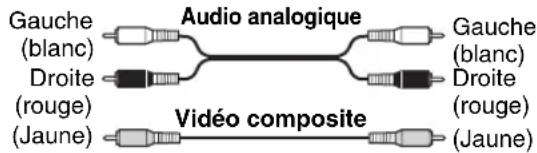

À propos des branchements audiovisuels....24

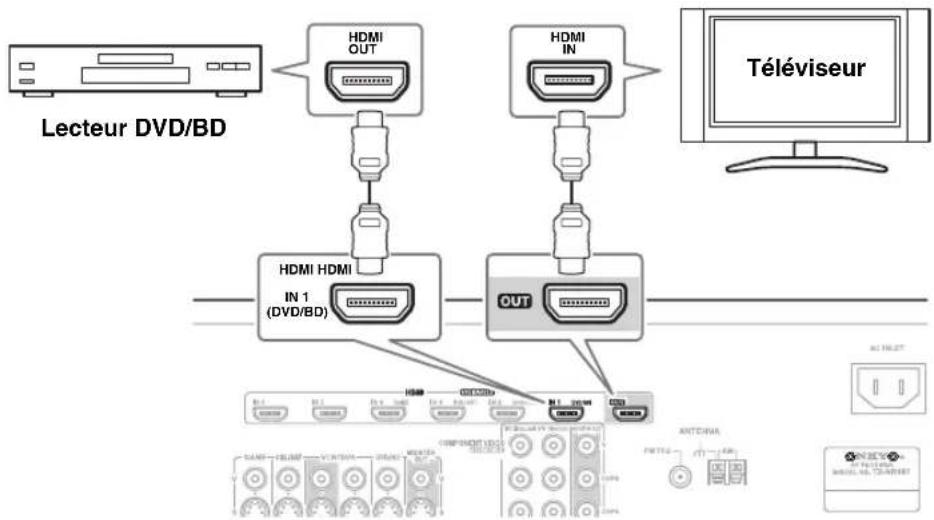

Branchement d'appareils au moyen d'un câble HDMI .....25

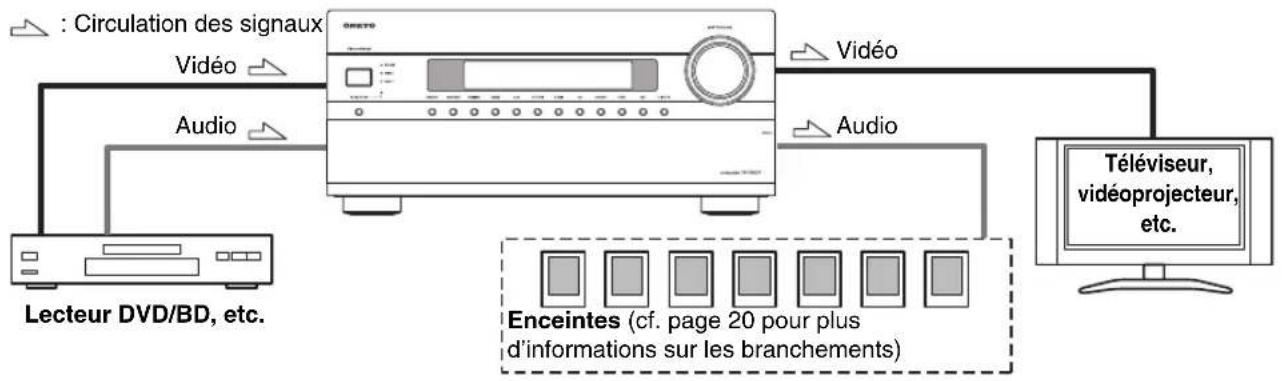

Branchements audio et vidéo....27

Quelles connexions dois-je utiliser ?......27

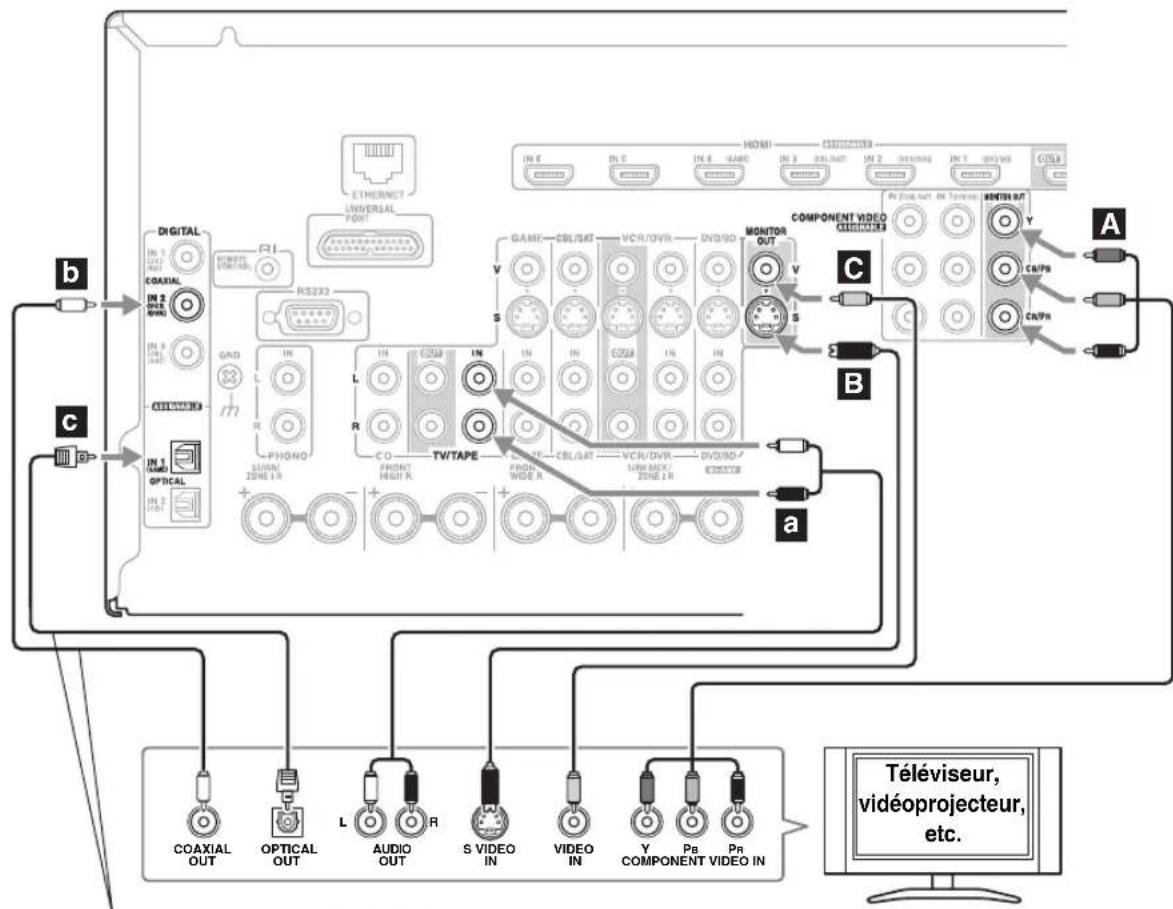

Raccordement d'un téléviseur ou d'un vidéoprojecteur.....30

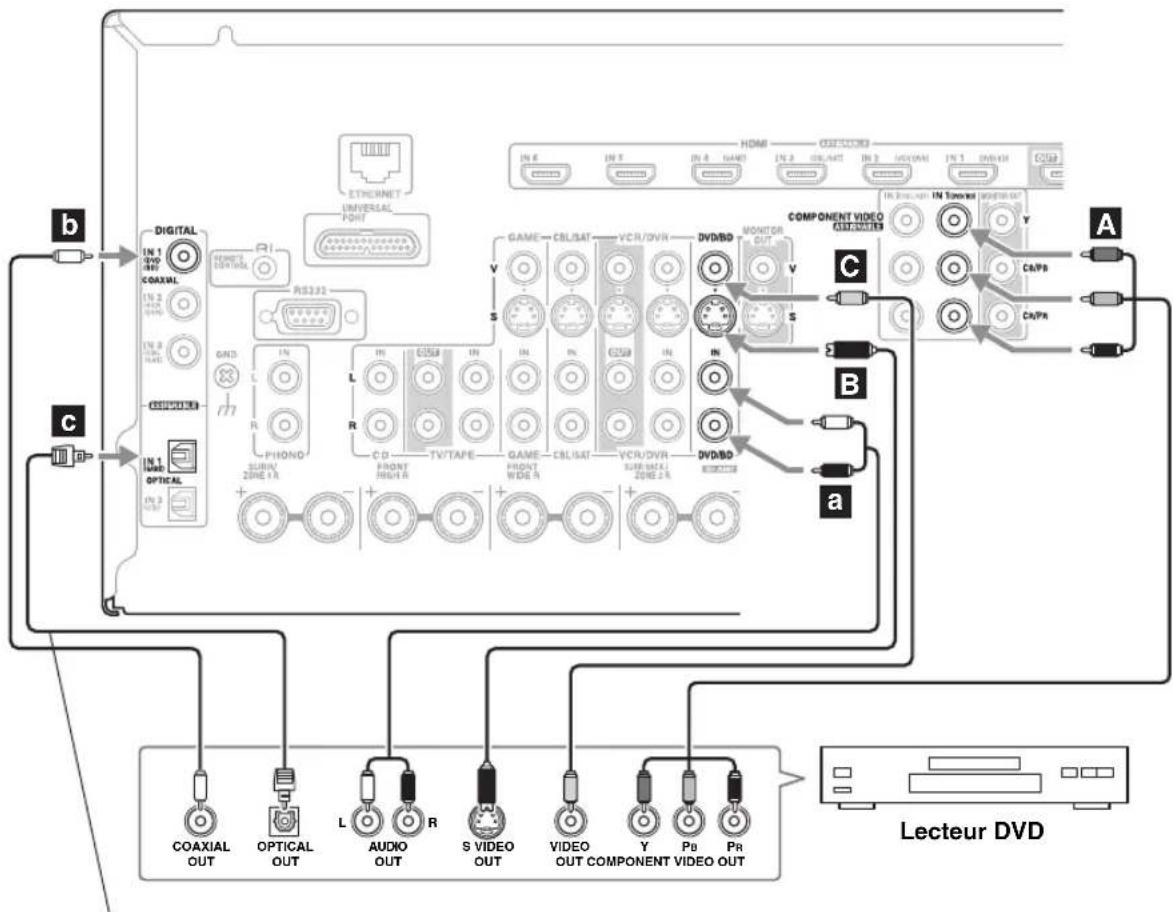

Raccordement d'un lecteur DVD....31

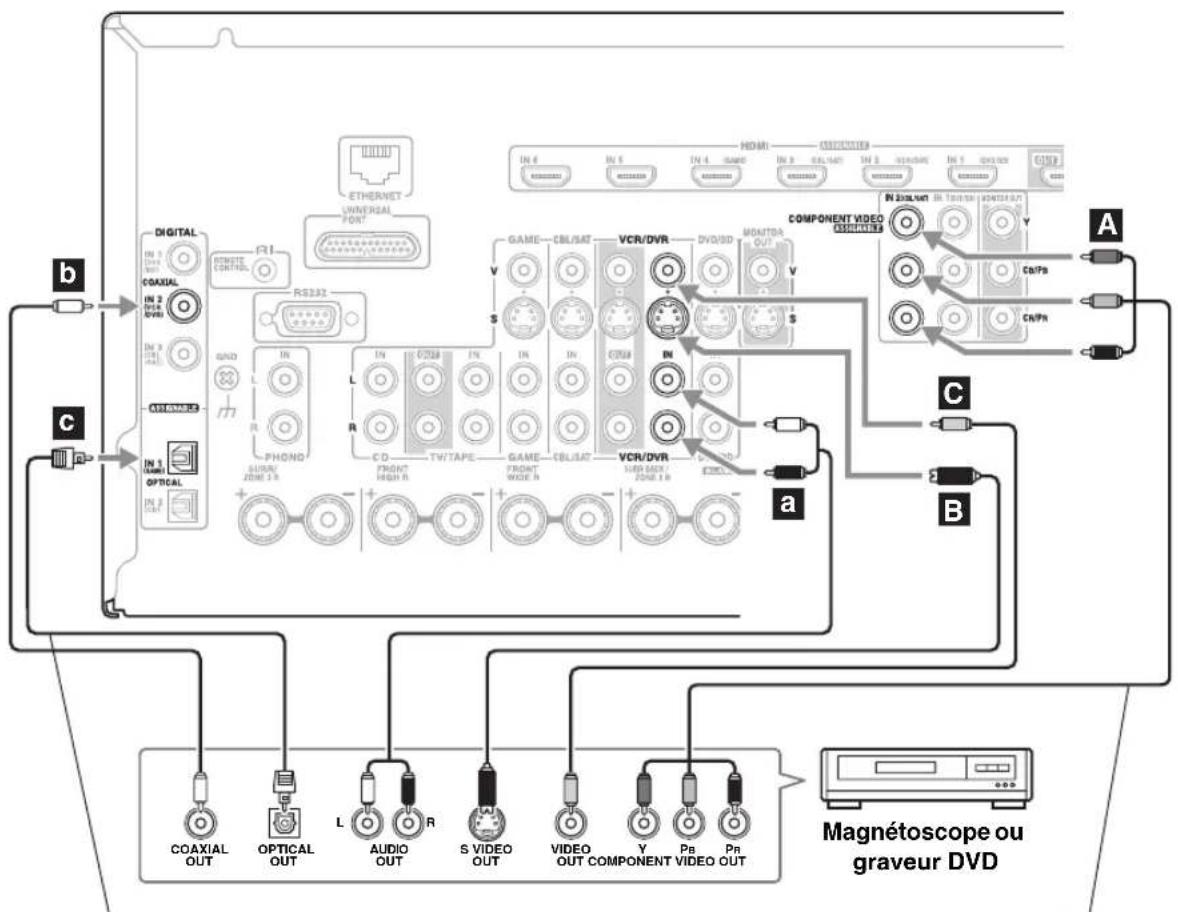

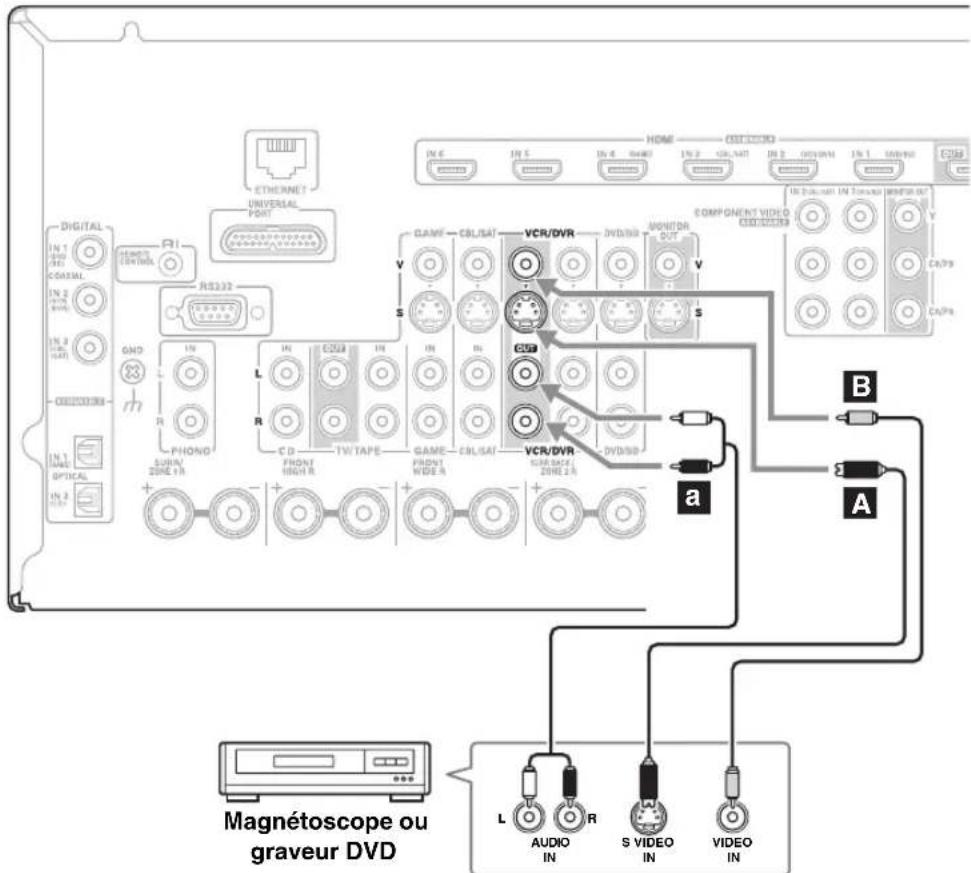

Raccordement d'un magnétoscope ou d'un graveur DVD pour la lecture ....32

Raccordement d'un magnétoscope

ou d'un graveur DVD pour l'enregistrement ....33

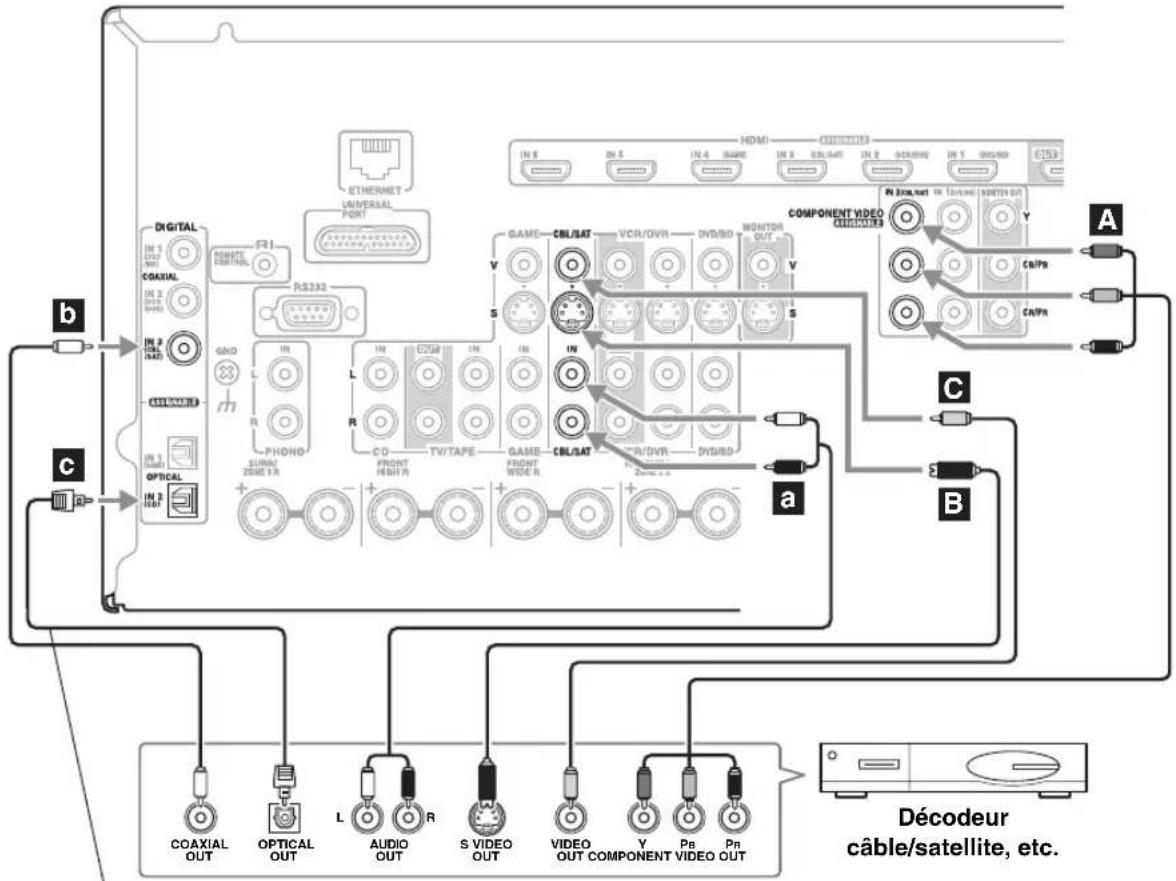

Raccordement d'un décodeur câble/satellite/TNT ou d'autres sources vidéo....34

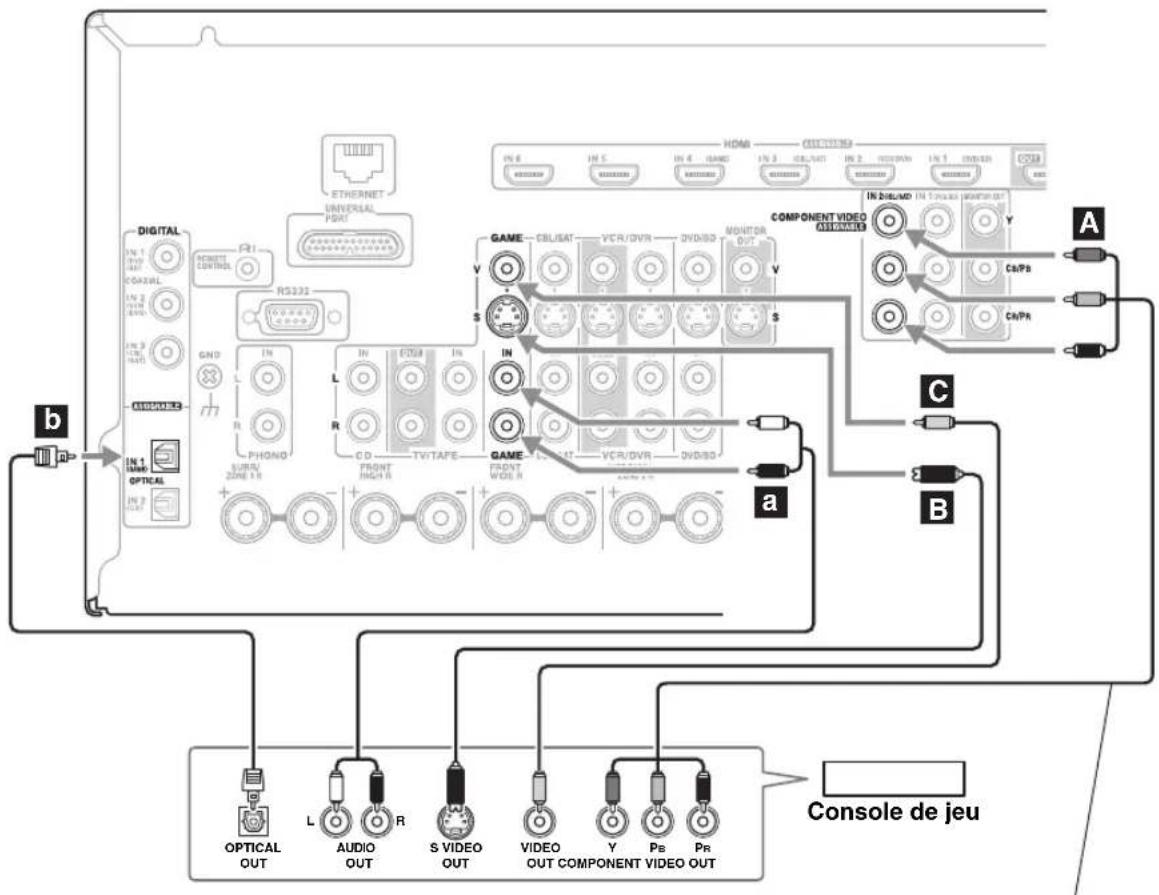

Raccordement d'une console de jeu....35

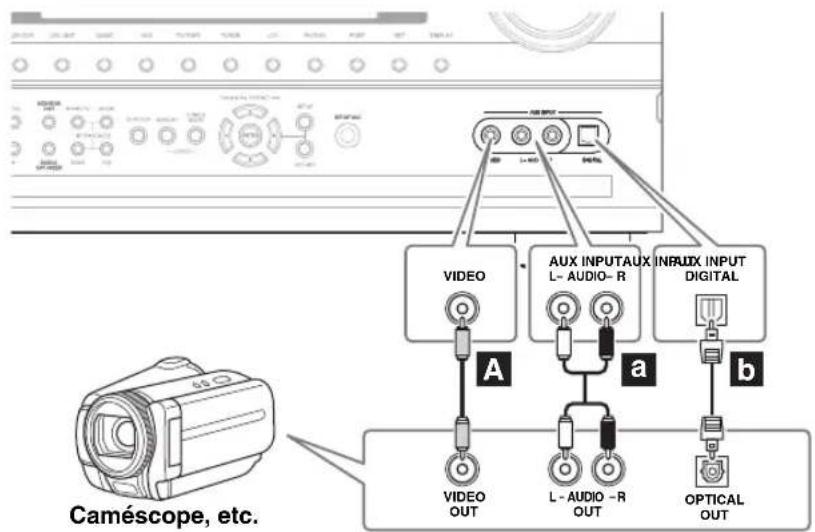

Raccordement d'un caméscope ou d'un autre périphérique...36

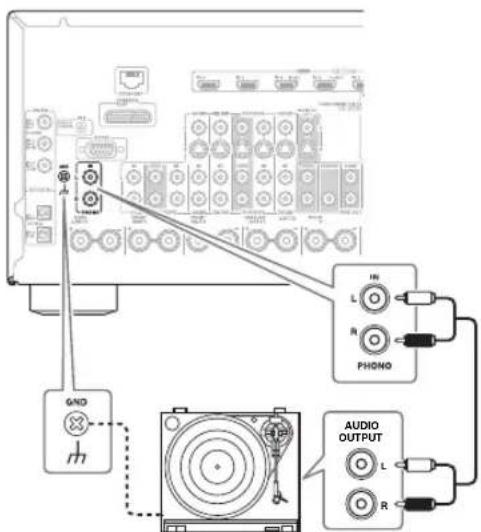

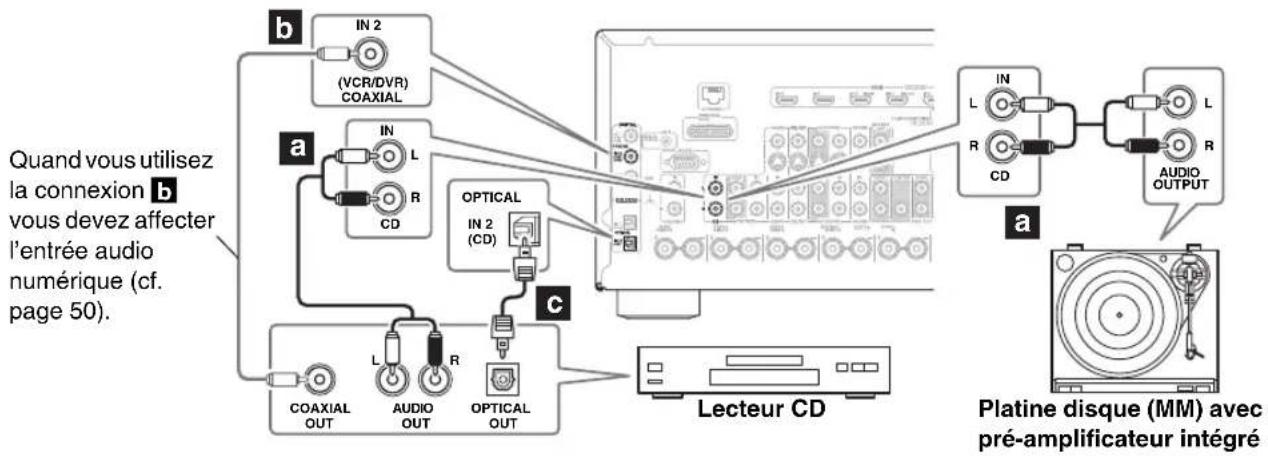

Raccordement d'un lecteur CD ou d'une platine disque....37

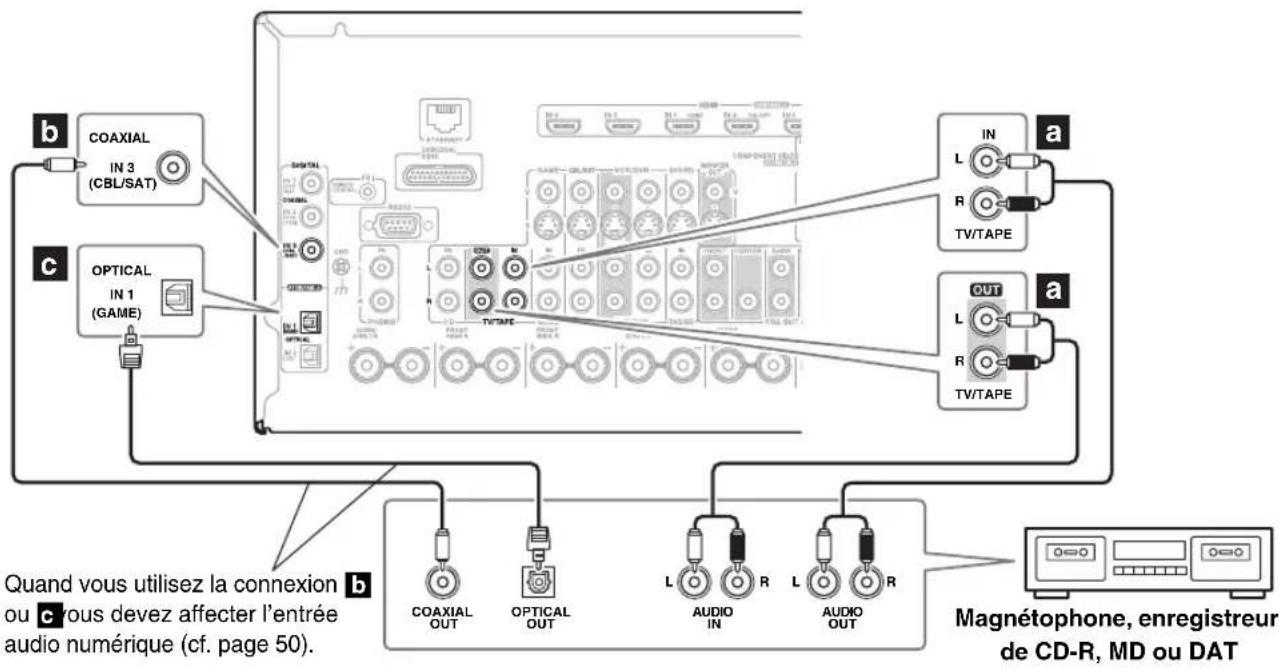

Raccordement d'un magnétophone ou d'un enregistreur de CDR, MiniDisc ou DAT ....38

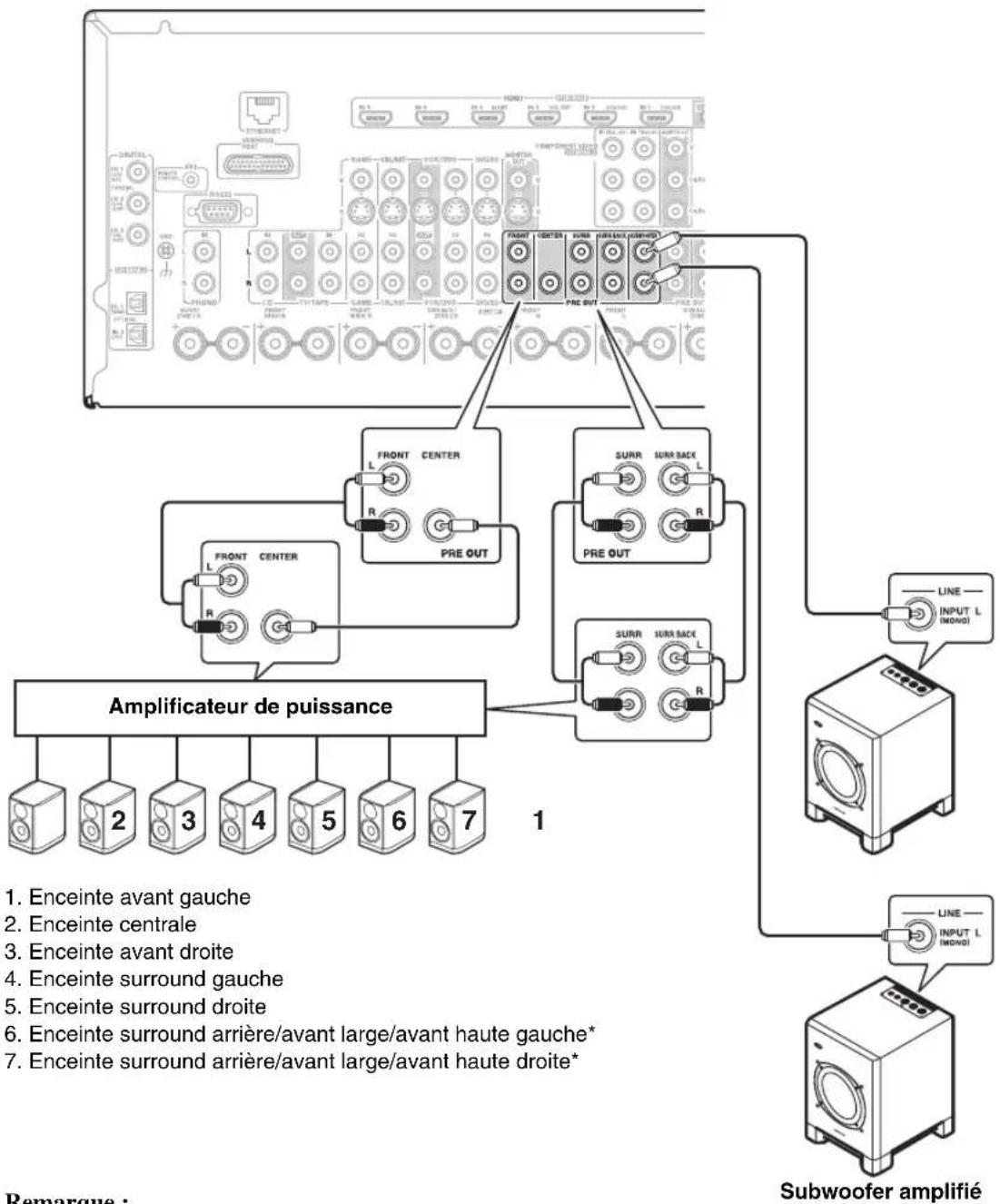

Branchement d'un amplificateur de puissance....39

Raccordement d'une station d'accueil RI 40

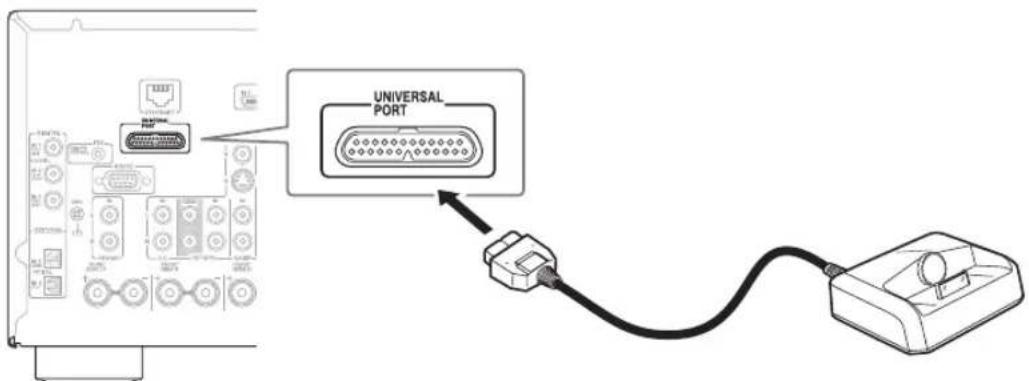

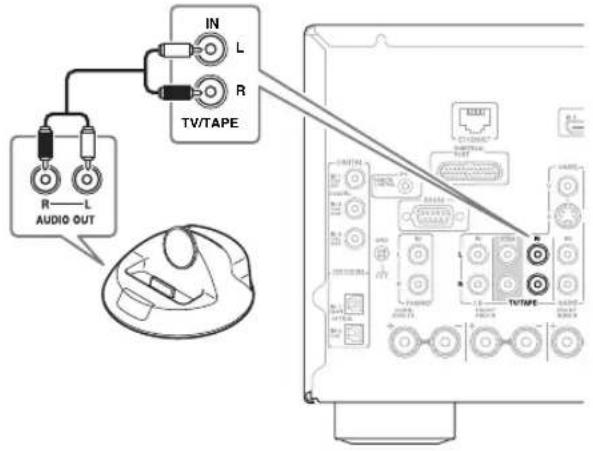

Raccordement d'une station d'accueil via le connecteur du port universel....40

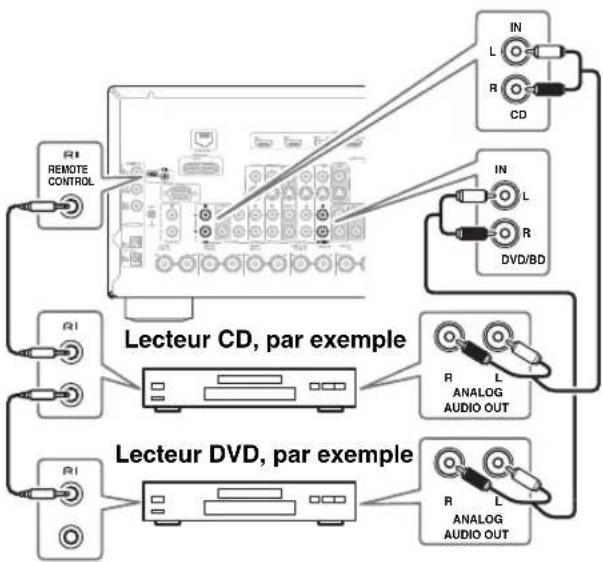

Raccordement d'appareils Onkyo RI....41

Branchement du cordon d'alimentation....41

Mise sous tension & Première utilisation

Mise en marche de l'Ampli-tuner AV....42

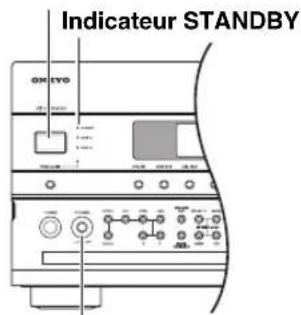

Mise sous tension et mise en veille....42

Configuration initiale....43

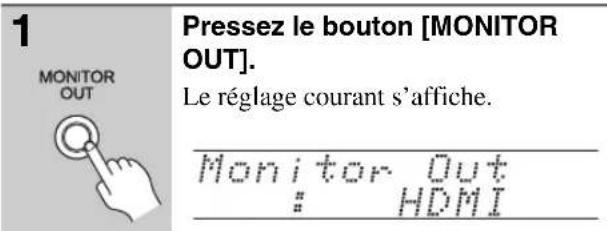

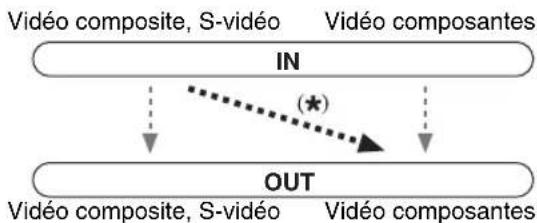

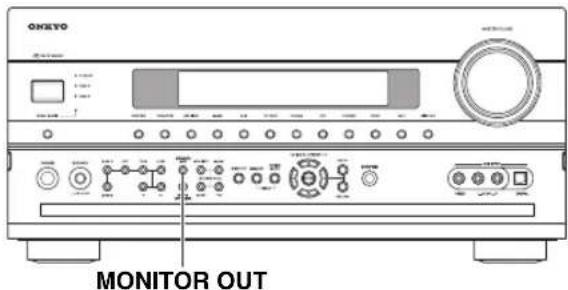

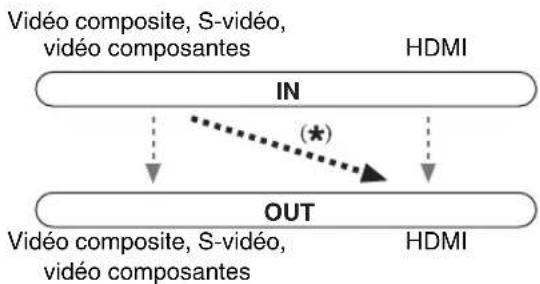

Configuration du moniteur (TX-NR807)....43

Sélection de la langue utilisée pour les menus de configuration à l'écran ....44

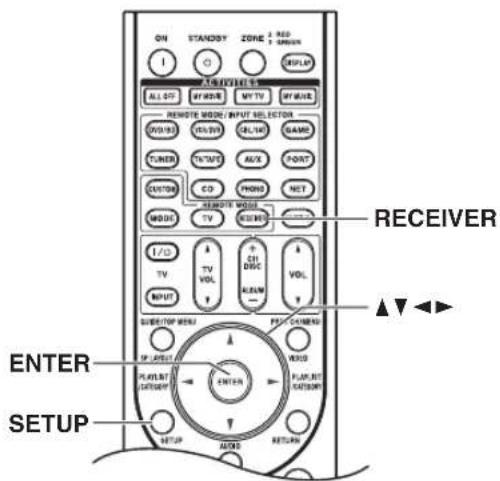

Utilisation des menus de configuration OSD....45

Modification des réglages à l'aide de l'afficheur......45

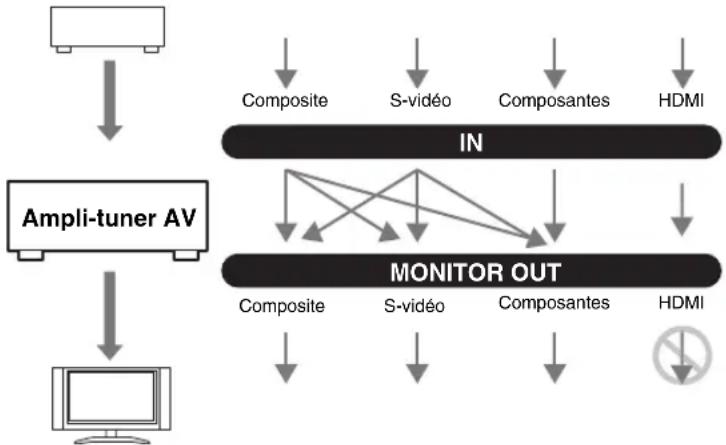

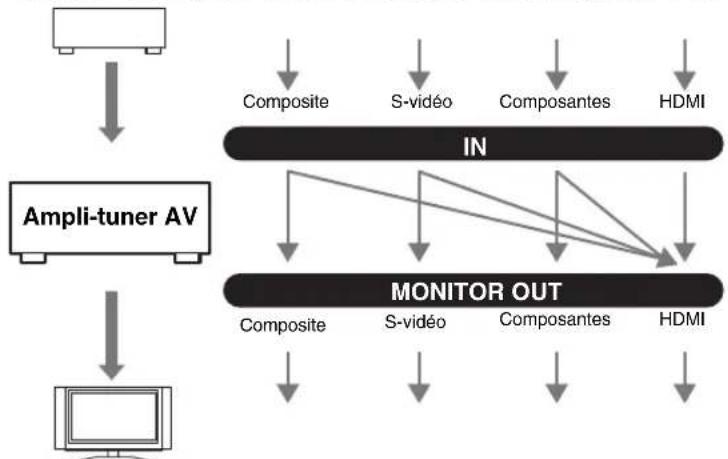

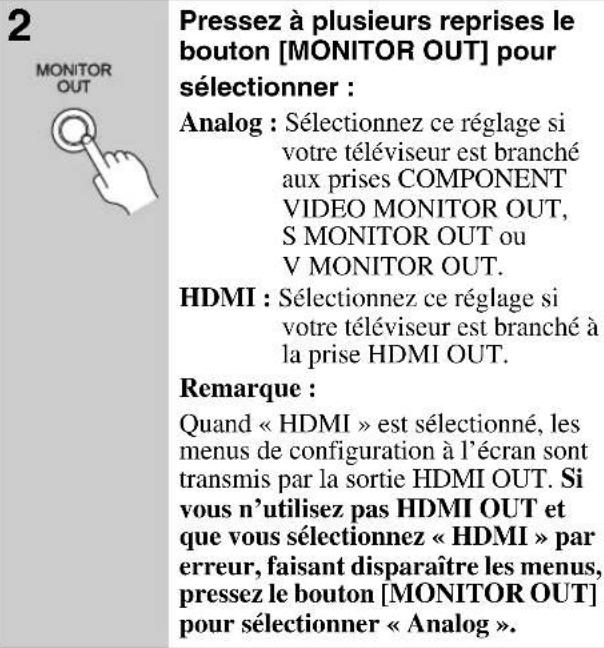

Configuration de Sortie écran....46

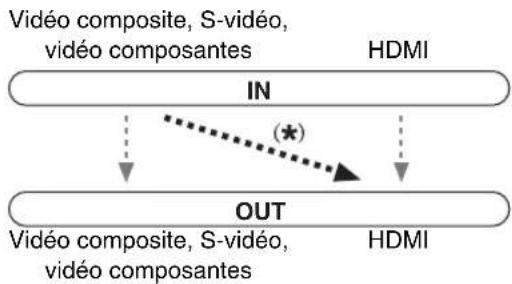

Réglage de l'entrée vidéo....48

Réglage de l'entrée audio numérique ....50

Réglages des enceintes....51

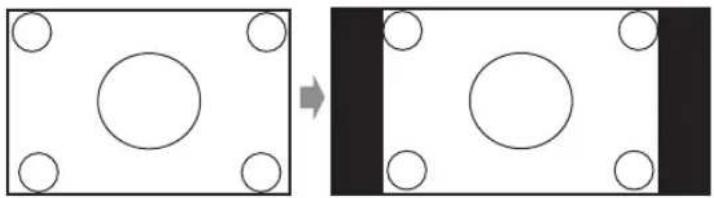

Réglage du format TV (modèles européens) .....52

Configuration du pas en fréquence FM/AM....52

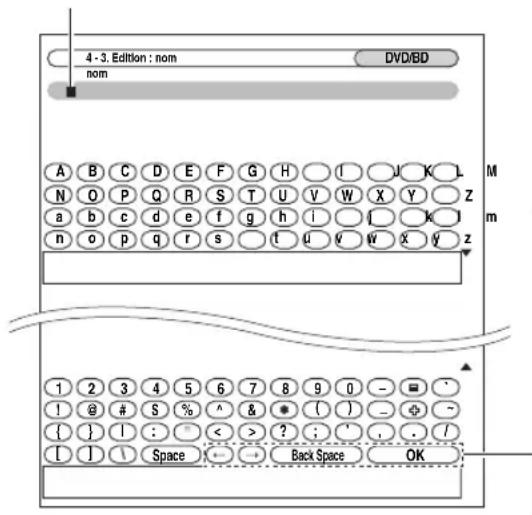

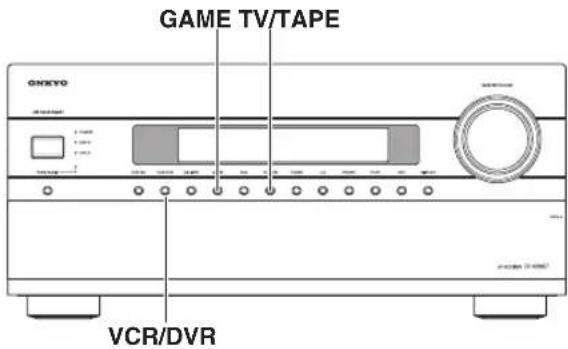

Modification de l'affichage de l'entrée ....53

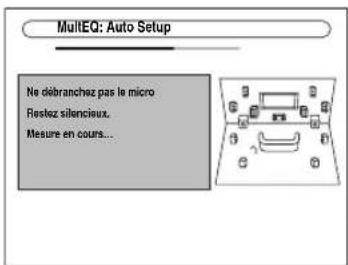

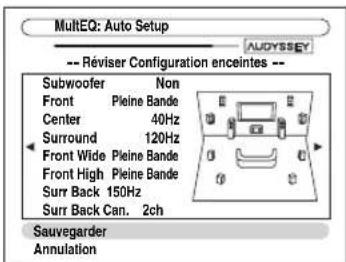

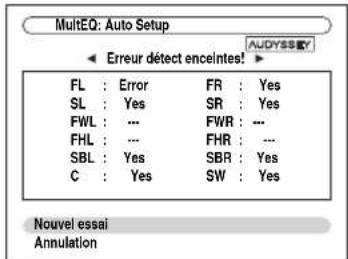

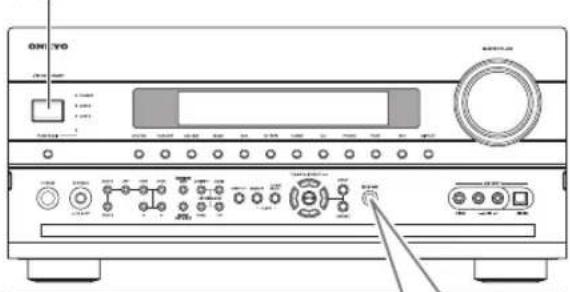

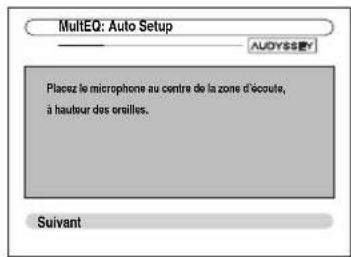

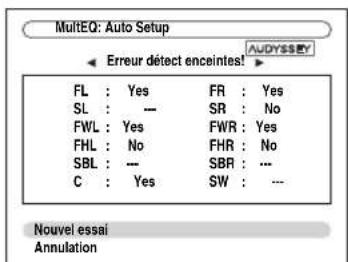

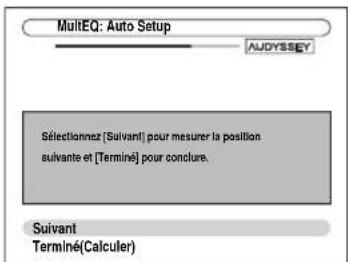

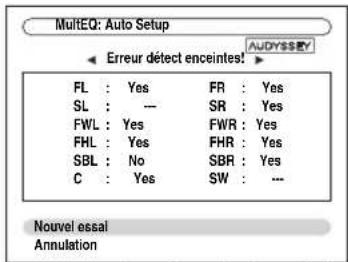

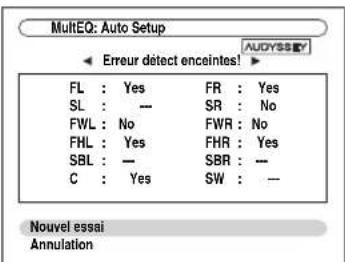

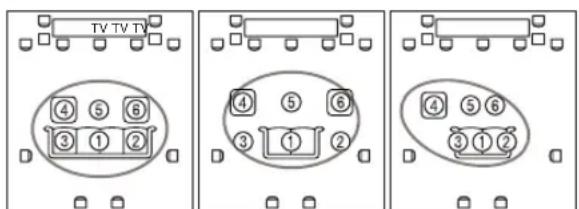

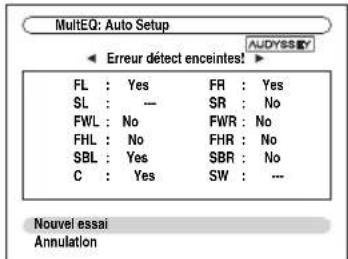

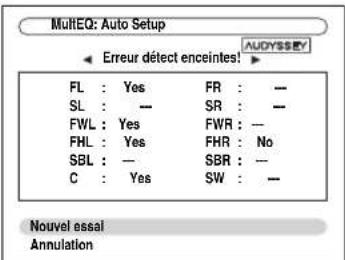

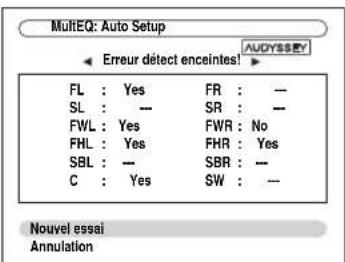

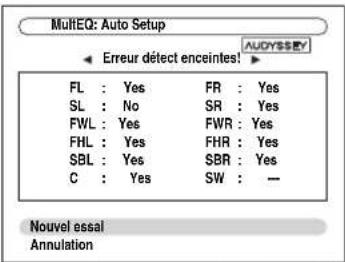

Correction de pièce et configuration des enceintes Audyssey MultEQ ^® 54

Commandes de base

Commandes de base 60

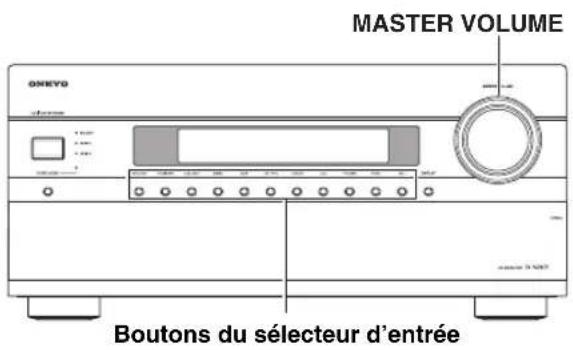

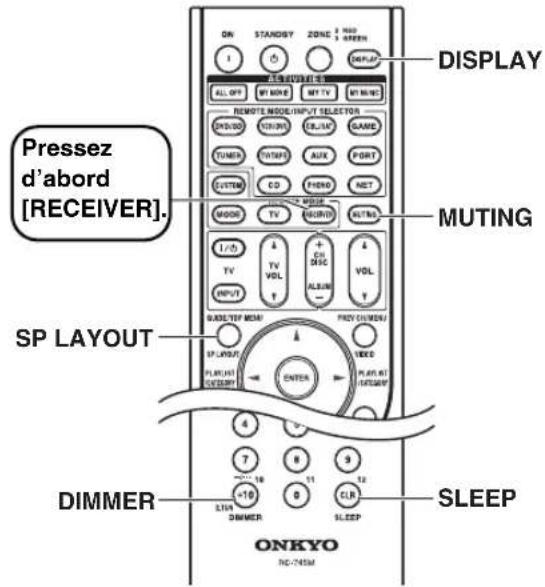

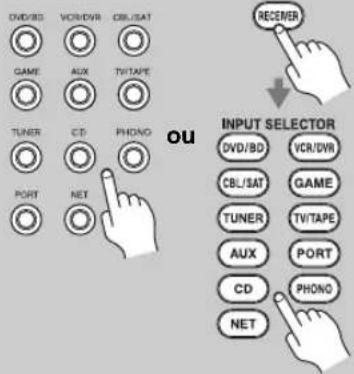

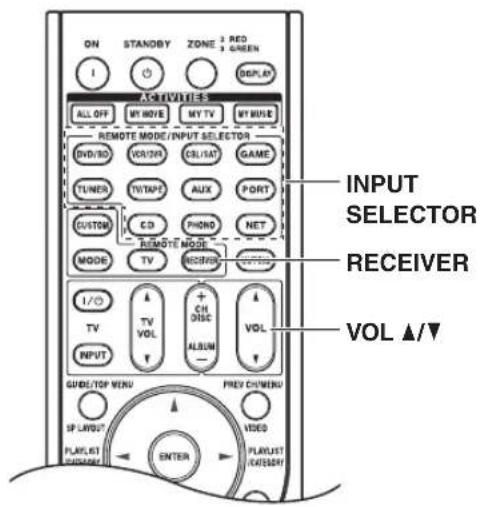

Sélection de la source d'entrée....60

Réglage des aigus et des graves....61

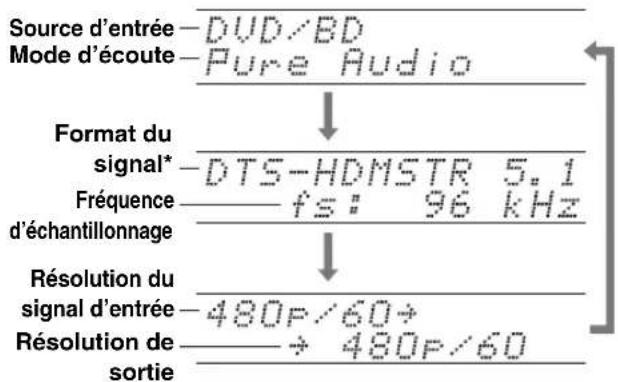

Affichage des informations relatives à la source......61

Réglage de la luminosité de l'afficheur....62

Activation du mode sourdine de l'Ampli-tuner AV .....62

Utilisation de la fonction Sleep (Mise en veille programmée)...62

Sélection de la disposition des enceintes....63

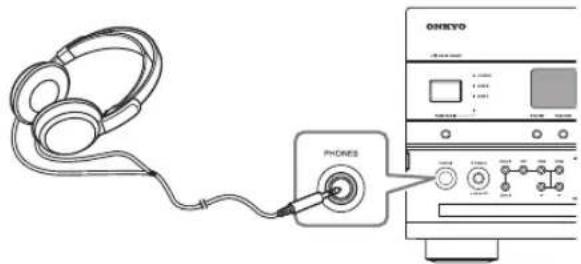

Utilisation d'un casque 63

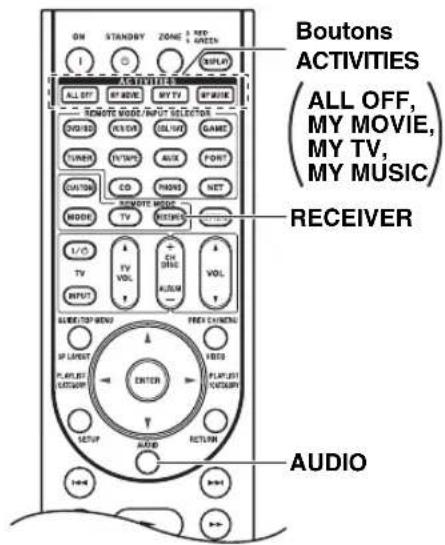

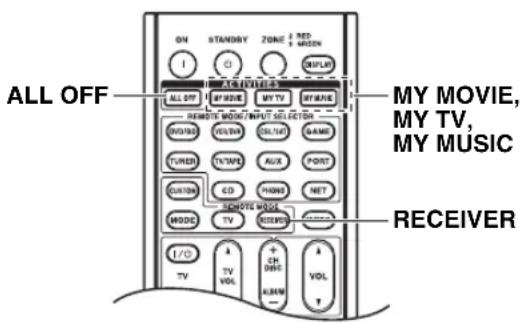

Utilisation des macros faciles (easy macros) ......64

Écoute de la radio 66

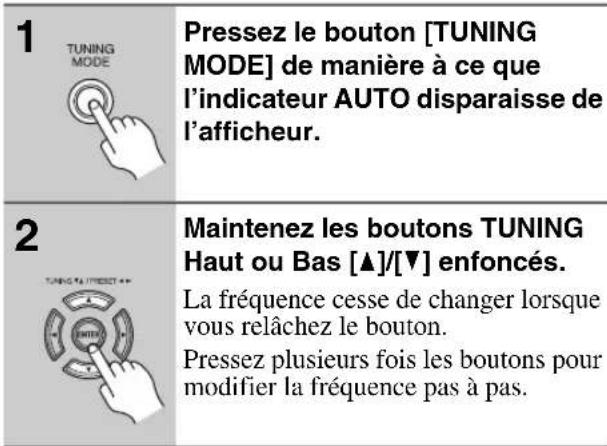

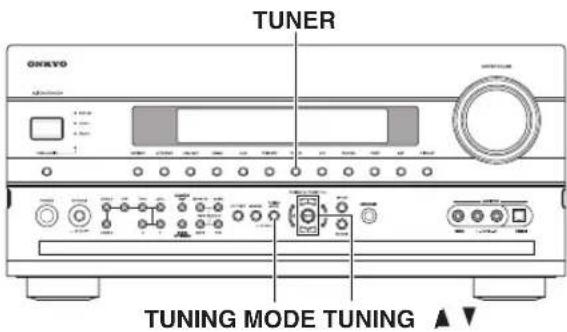

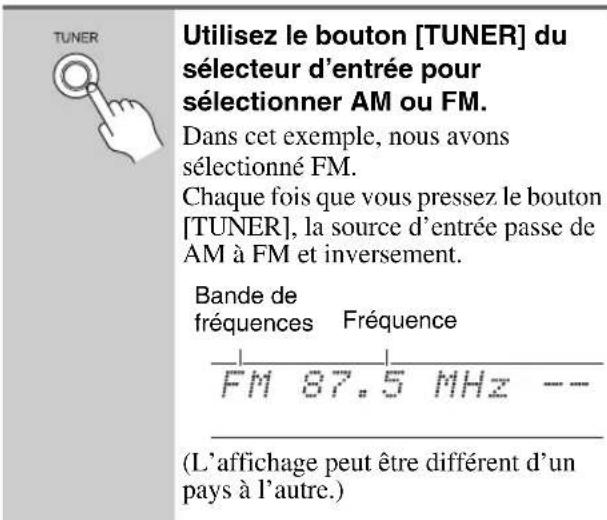

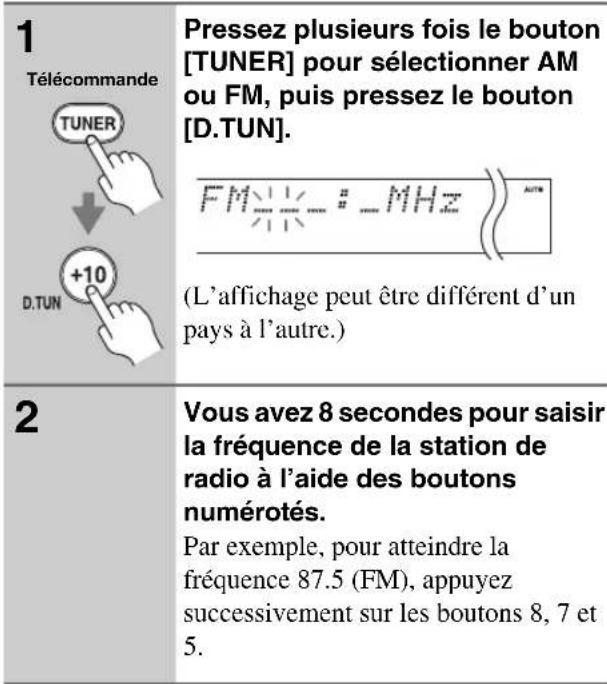

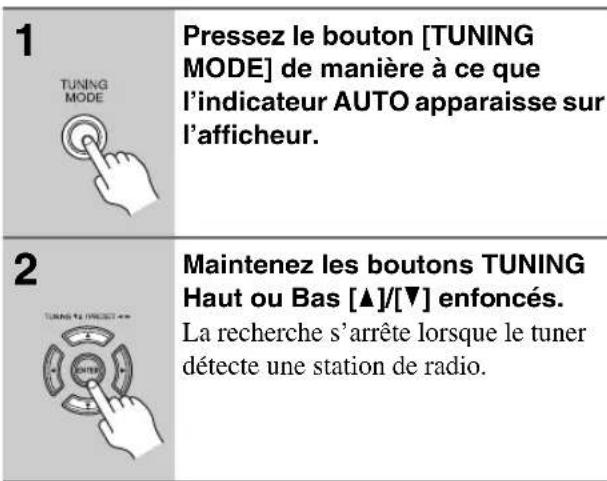

Utilisation du tuner....66

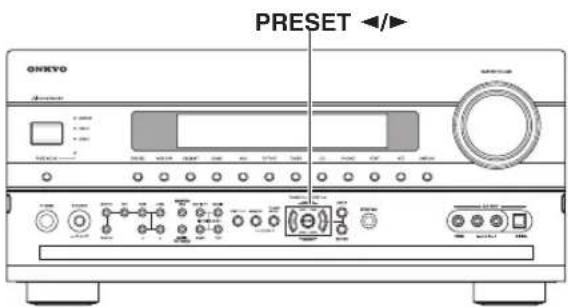

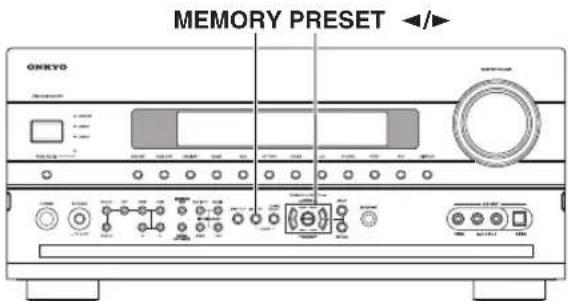

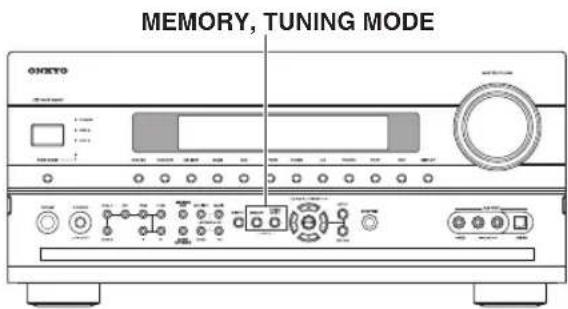

Pré-réglage de stations de radio AM/FM....67

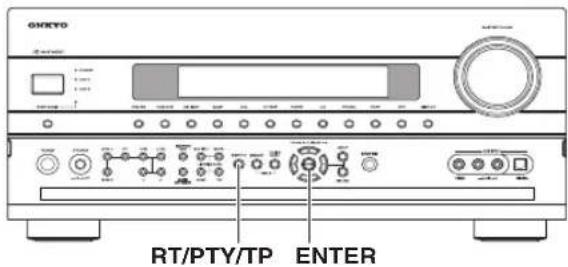

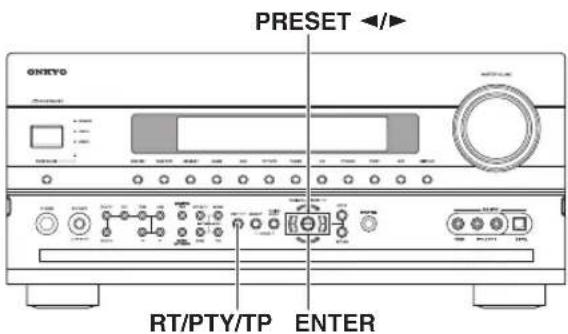

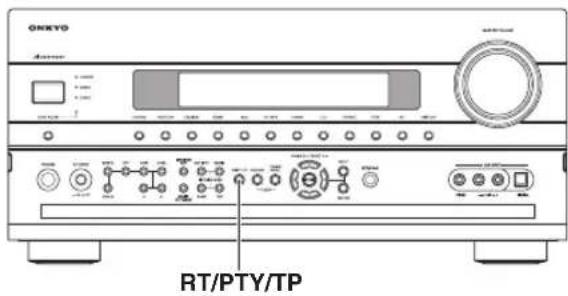

Utilisation de la fonction RDS (modèles européens).....68

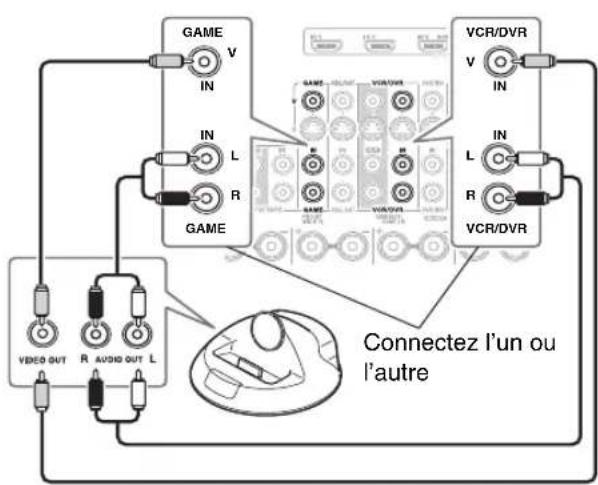

Station d'accueil série UP-A1 pour iPod 70

A propos de la station d'accueil série UP-A1 .....70

Modèles d'iPod compatibles....70

Aperçu des fonctions....70

Commande de l'iPod.... 71

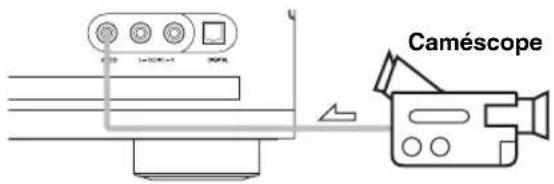

Enregistrement 73

Utilisation des mode d'écoute

Utilisation des modes d'écoute....74

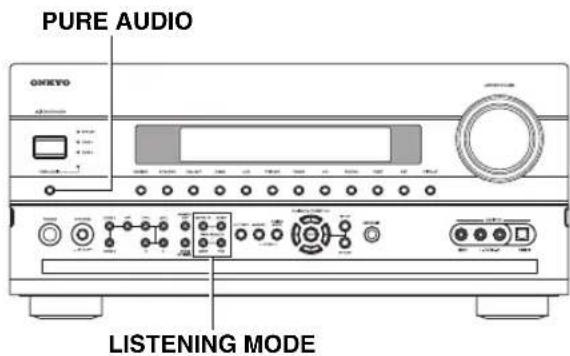

Sélection des modes d'écoute 74

Modes d'écoute disponibles pour chaque format de source ...75

A propos des modes d'écoute....81

Configuration avancée

Configuration avancée 84

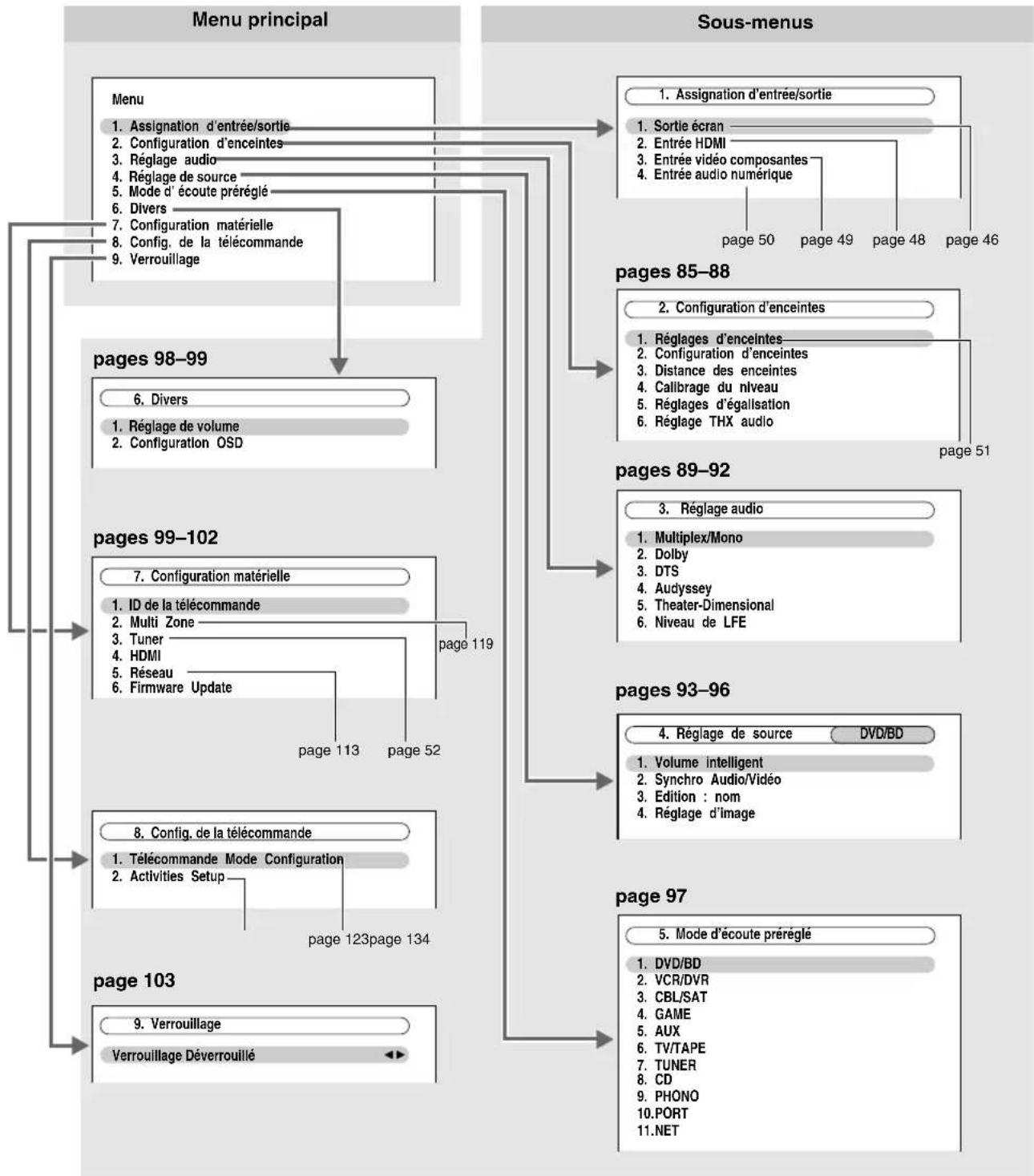

Menus de configuration OSD 84

Configuration des enceintes....85

Ajustement audio.... 89

Configuration de la source 93

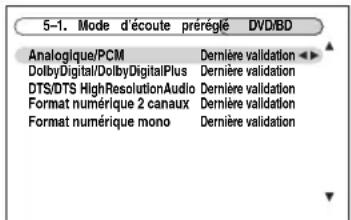

Affectation de modes d'écoute à des sources d'entrée.....97

Réglages divers (Volume/OSD) 98

Configuration matériel 99

Configuration du verrouillage ....103

Formats des signaux d'entrée numériques .....103

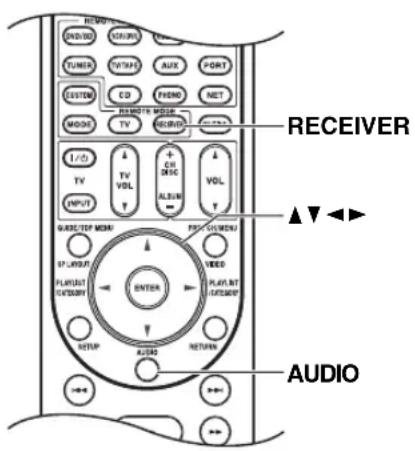

Utilisation des réglages audio ....104

Interface NET

Interface NET 107

A propos de l'interface NET 107

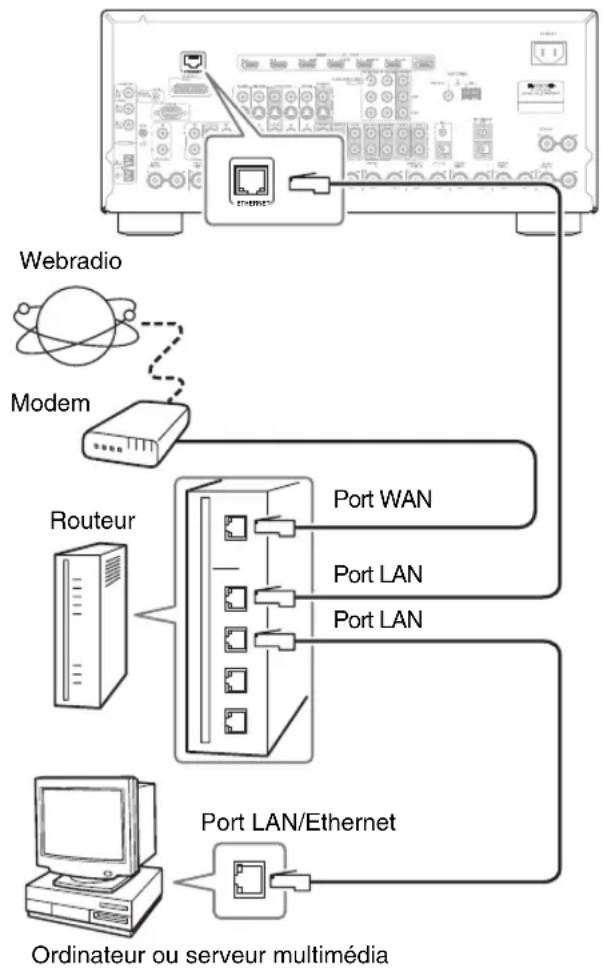

Branchement de l'Ampli-tuner AV 107

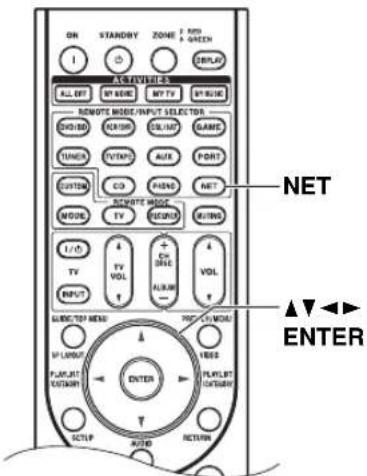

Ecoute de la webradio....108

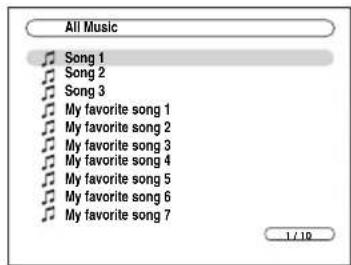

Lecture de fichiers musicaux sur un serveur......109

Réglages Réseau....113

Multi Zone

Multi Zone....115

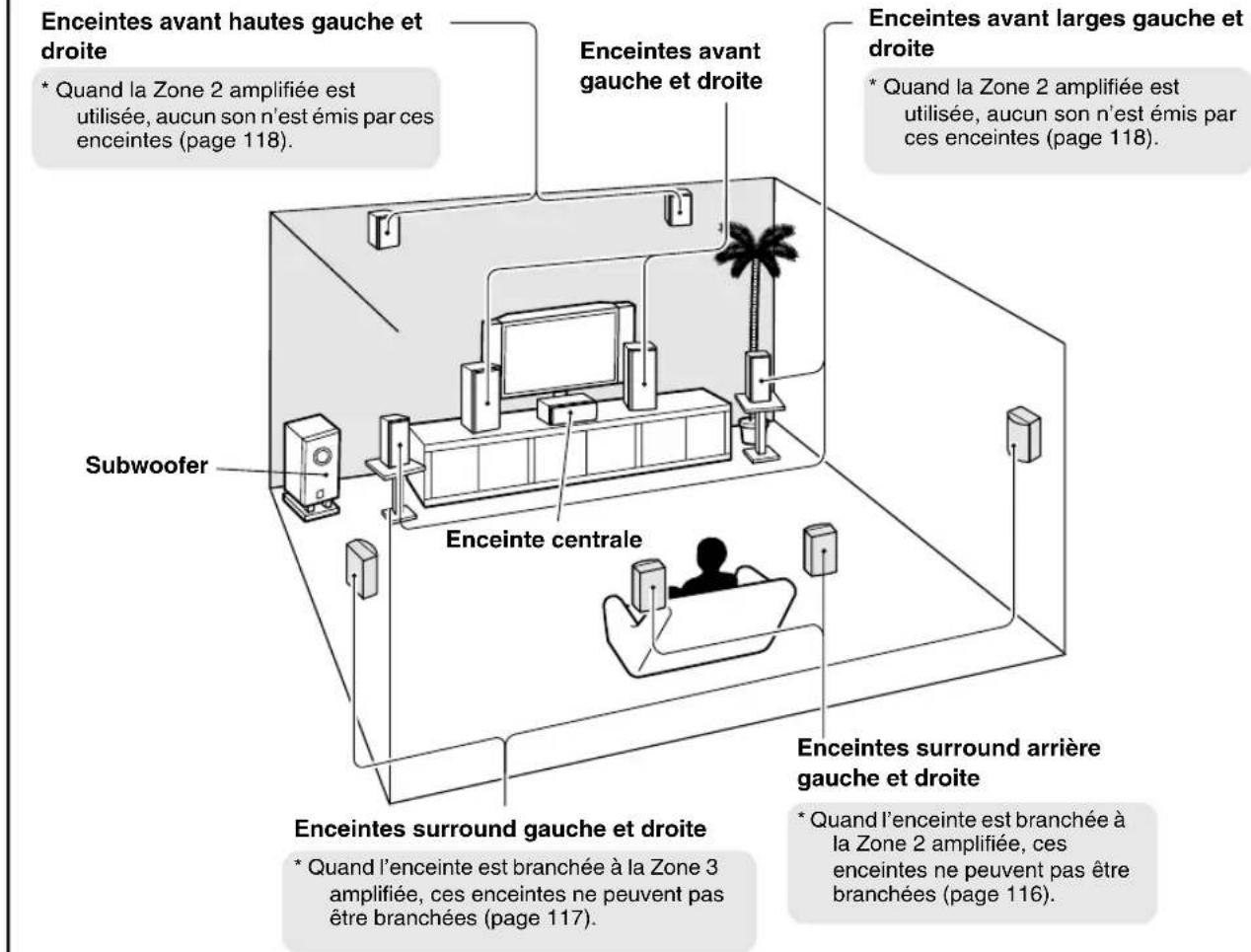

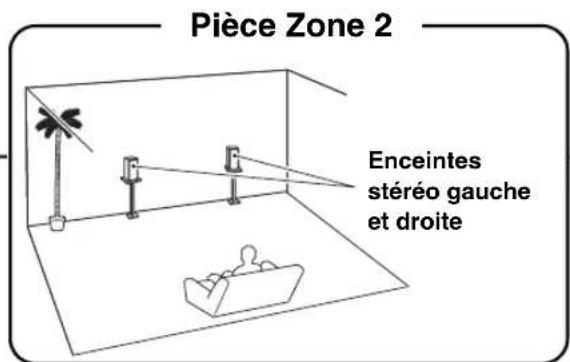

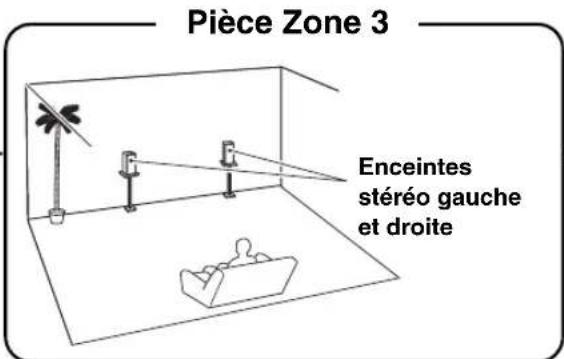

Utilisation multi-pièces....115

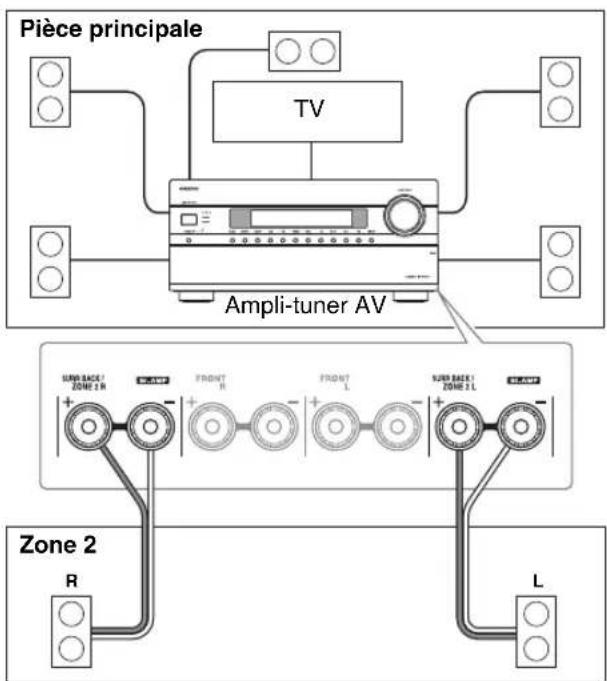

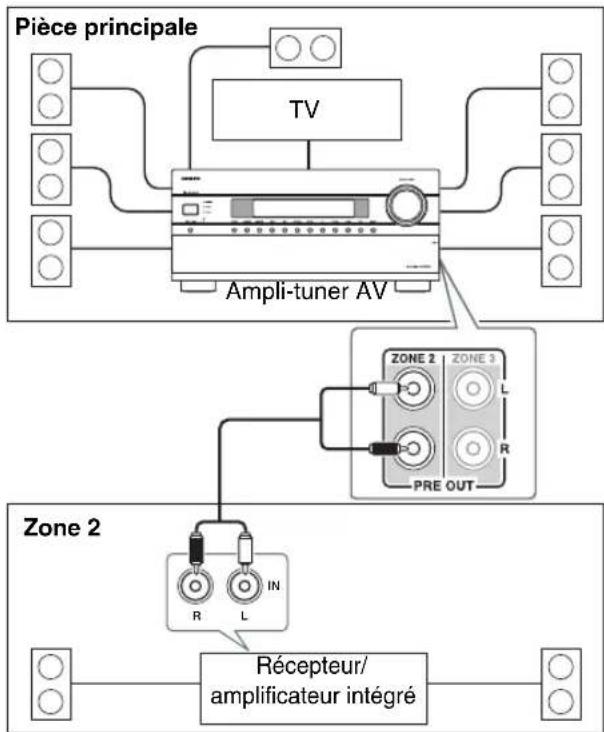

Raccordement de la Zone 2 ....116

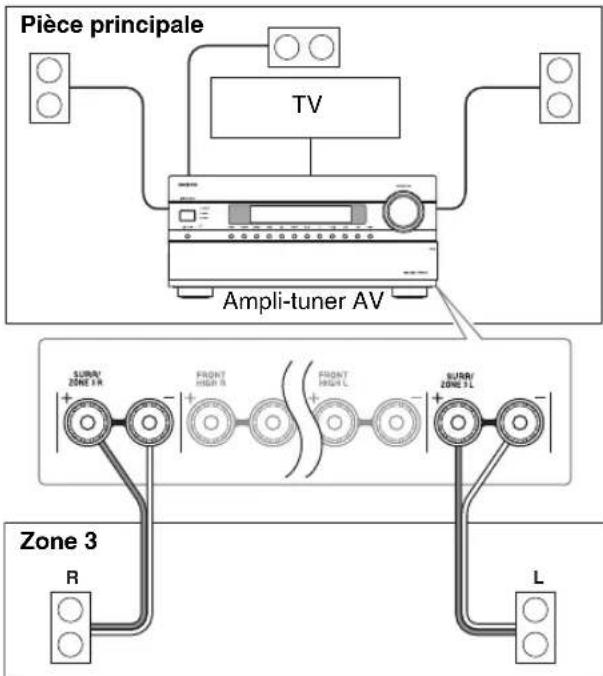

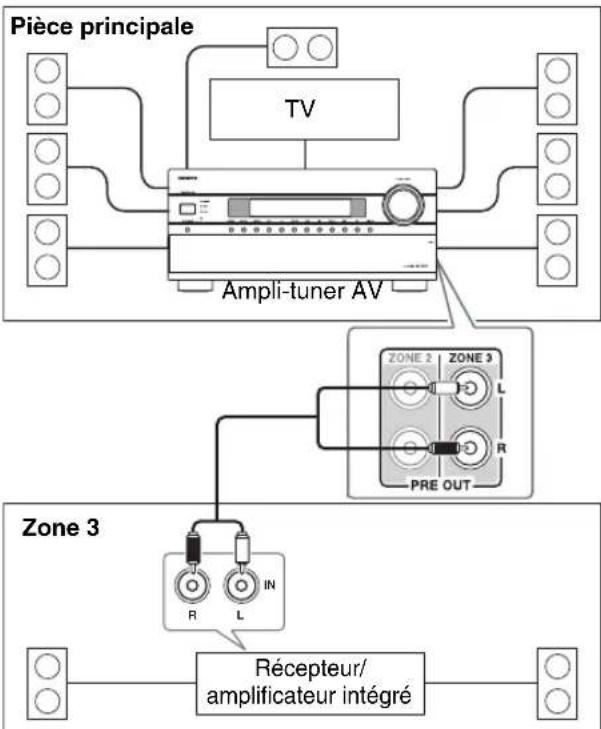

Raccordement de la Zone 3 ....117

Paramétrage de la Zone 2/3 amplifiée .....118

Réglage de la multi-Zone 119

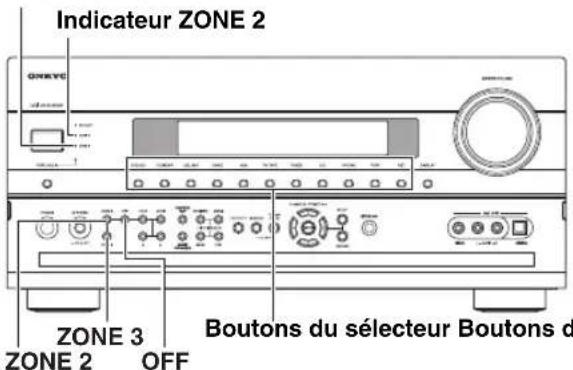

Utilisation de la Zone 2/3....120

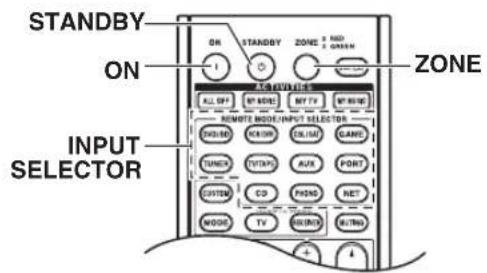

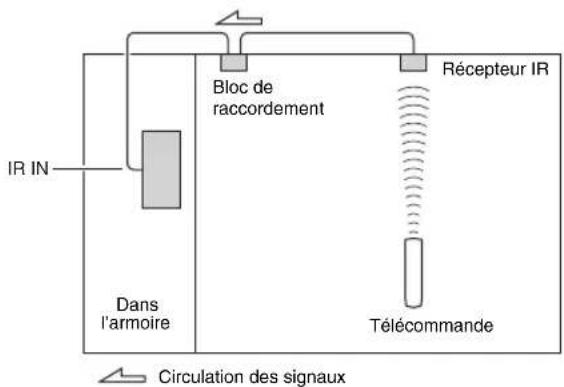

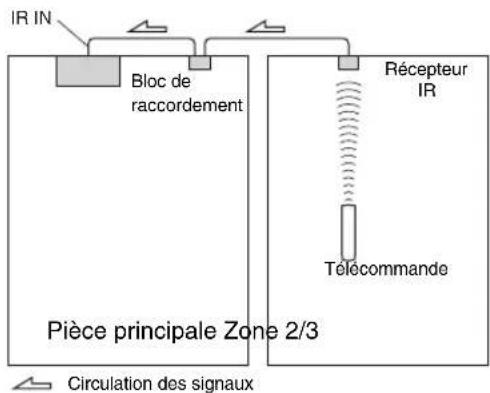

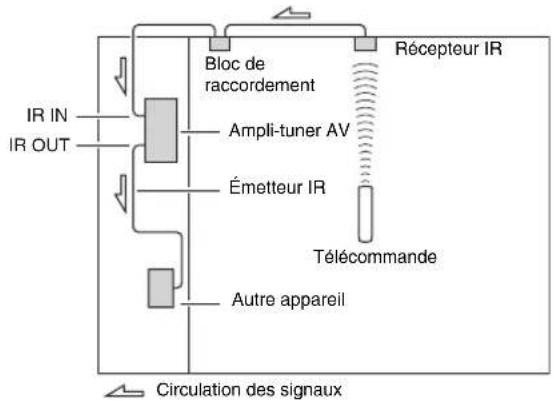

Utilisation de la télécommande dans les Zones 2/3

et kits de commande multi-pièces (TX-NR807)......122

Contrôle d'autres appareils

Commande d'autres appareils ....123

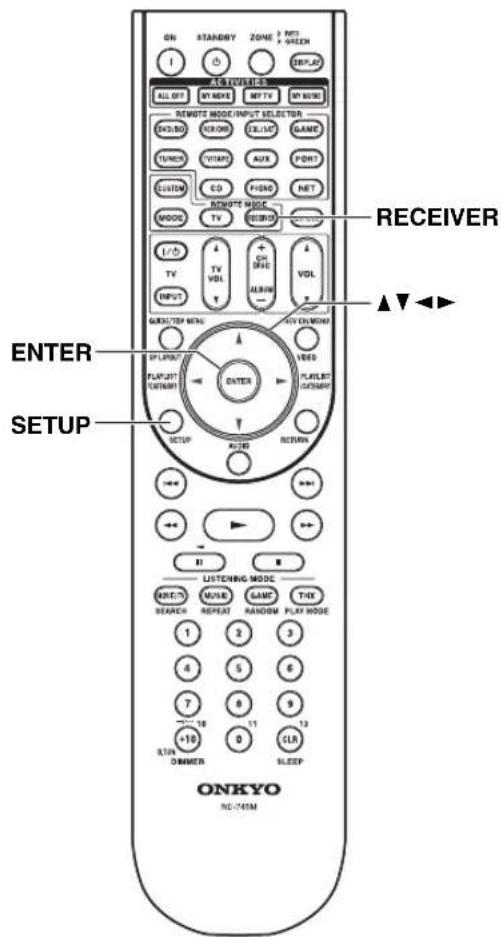

Codes de télécommande pré-programmés....123

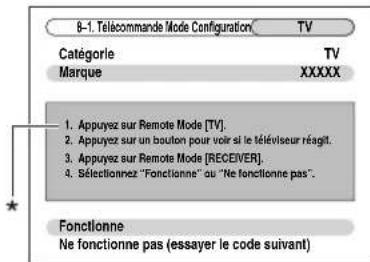

Recherche d'un code de télécommande....123

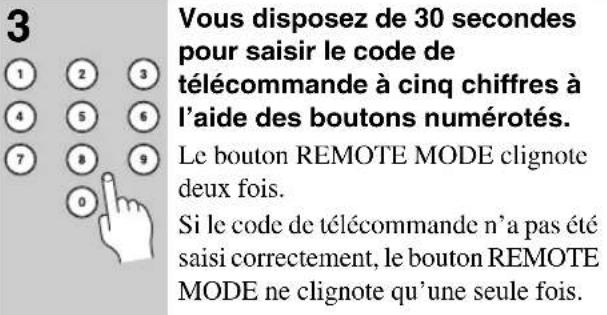

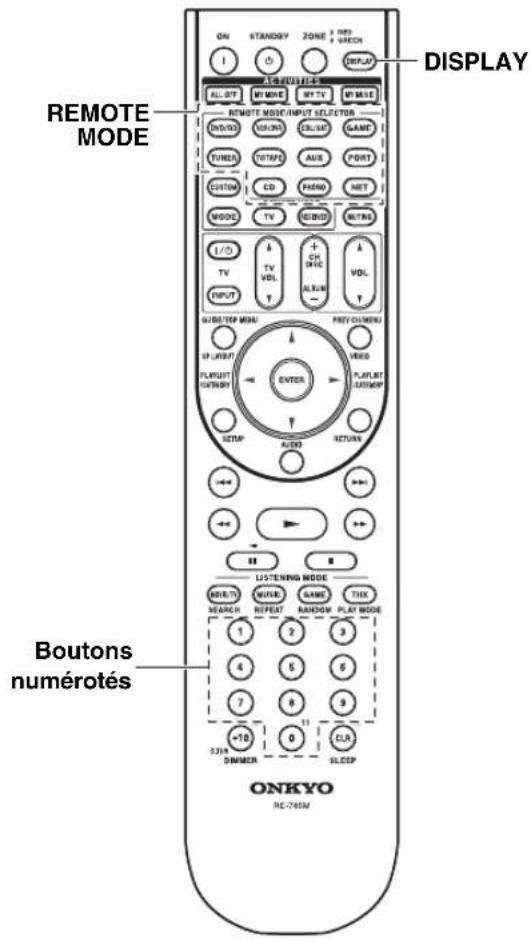

Saisie des codes de télécommande pré-programmés....125

Codes de télécommande pour les appareils Onkyo

raccordés via RI 126

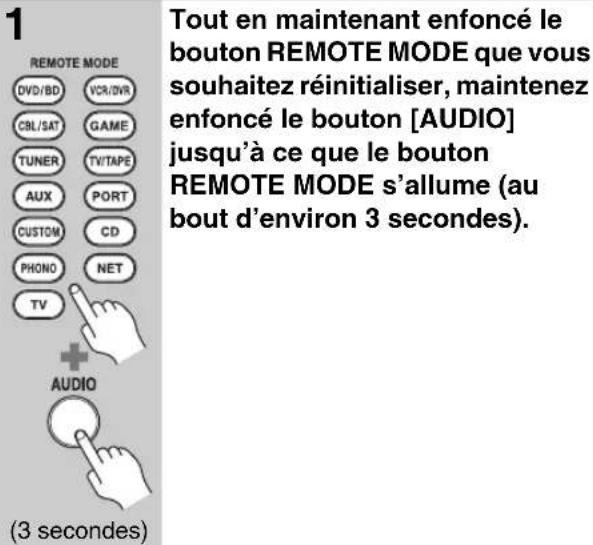

Réinitialisation des boutons REMOTE MODE .....126

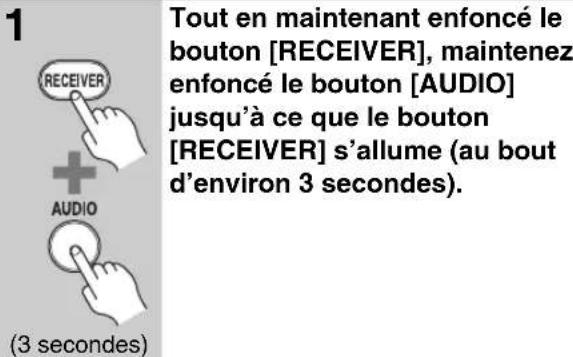

Réinitialisation de la télécommande....126

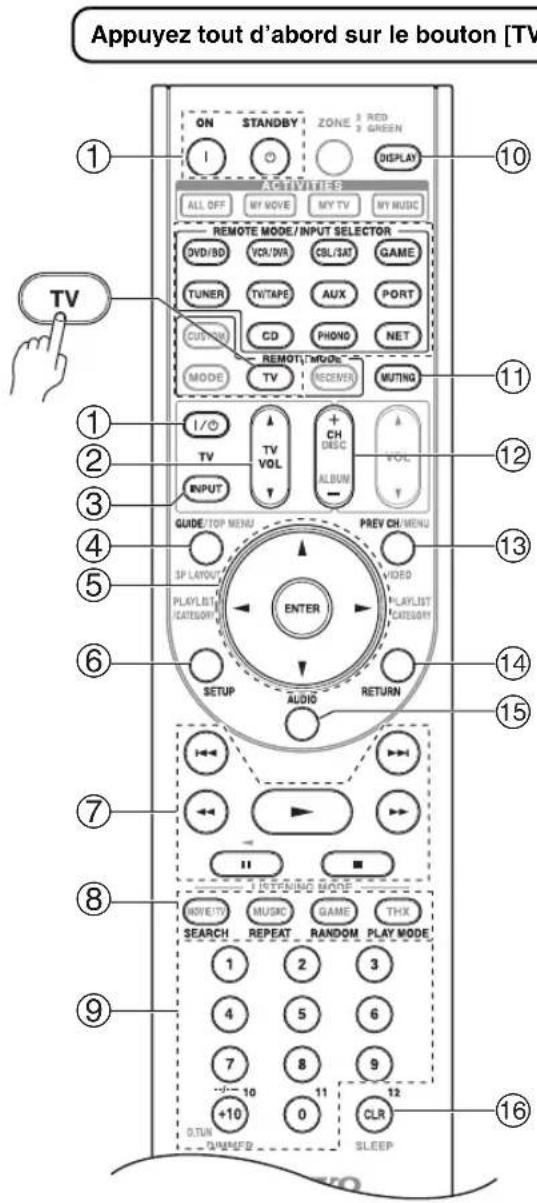

Commande d'un téléviseur....127

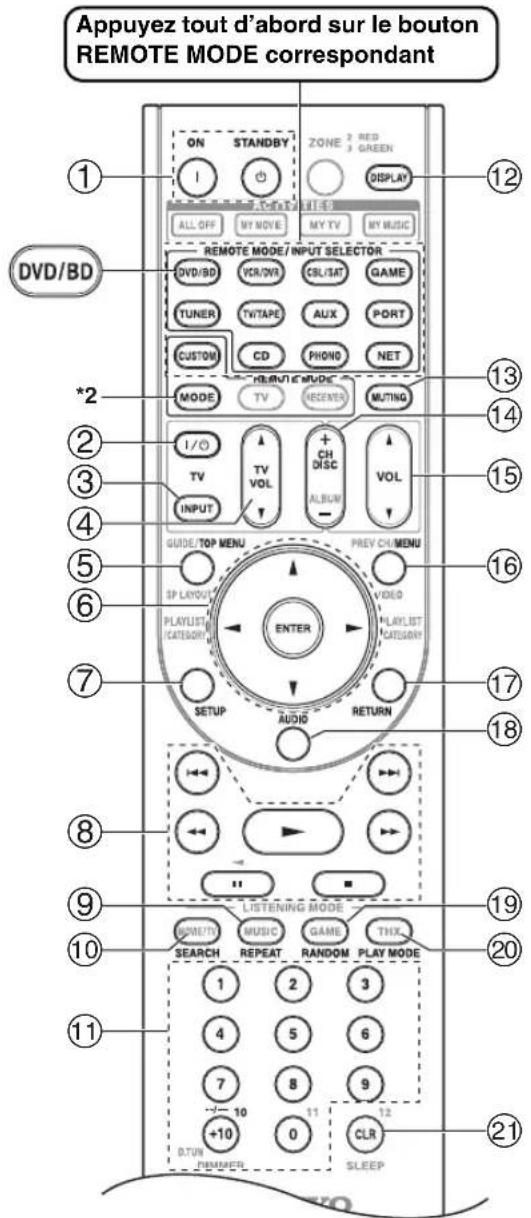

Commande d'un lecteur ou d'un enregistreur DVD.....128

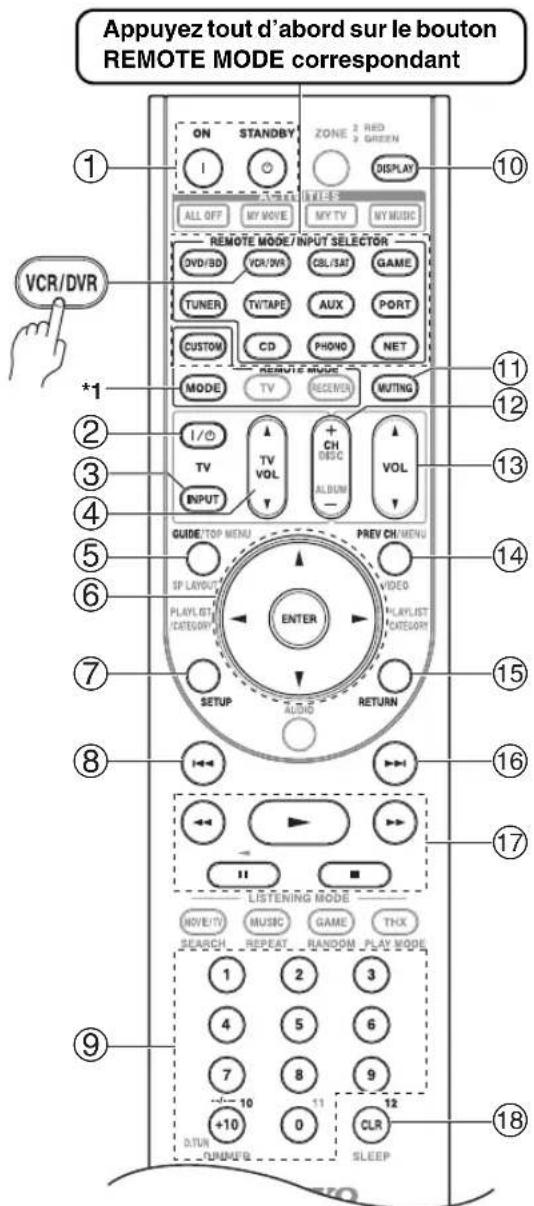

Commande d'un magnétoscope

ou d'un magnétoscope numérique ....129

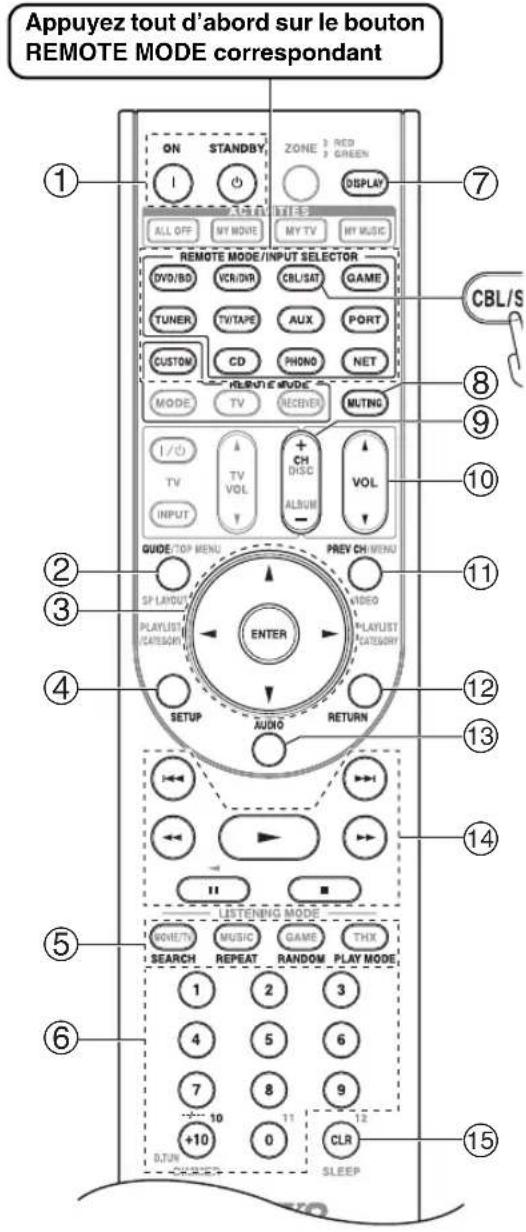

Commande d'un décodeur câble/satellite .....130

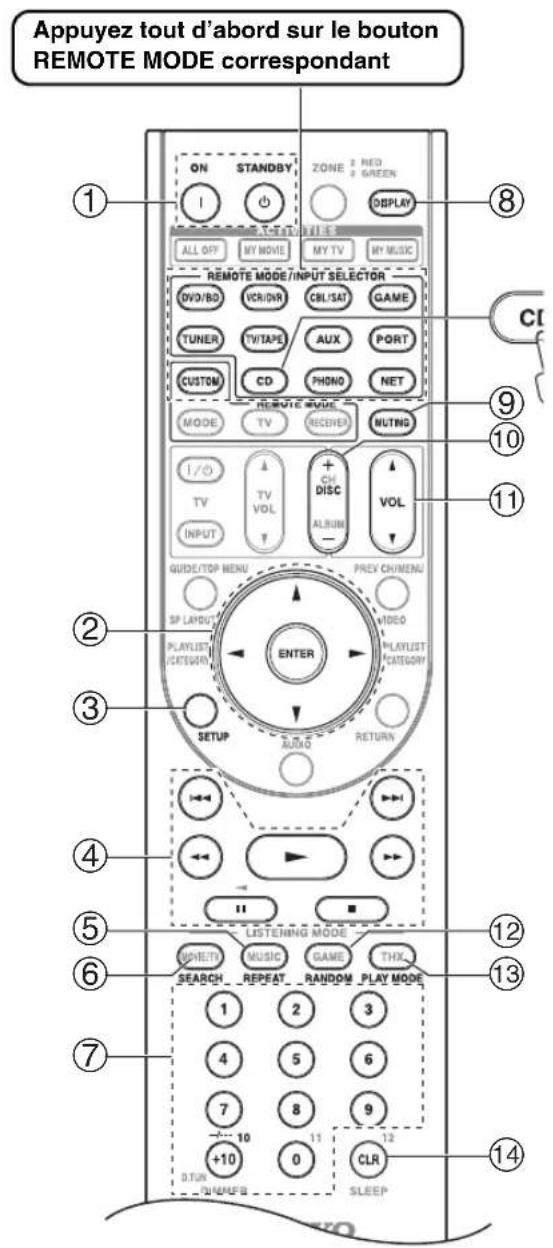

Commande d'un lecteur CD, d'un enregistreur CD ou d'un enregistreur MD ....131

Commande d'une station d'accueil RI....132

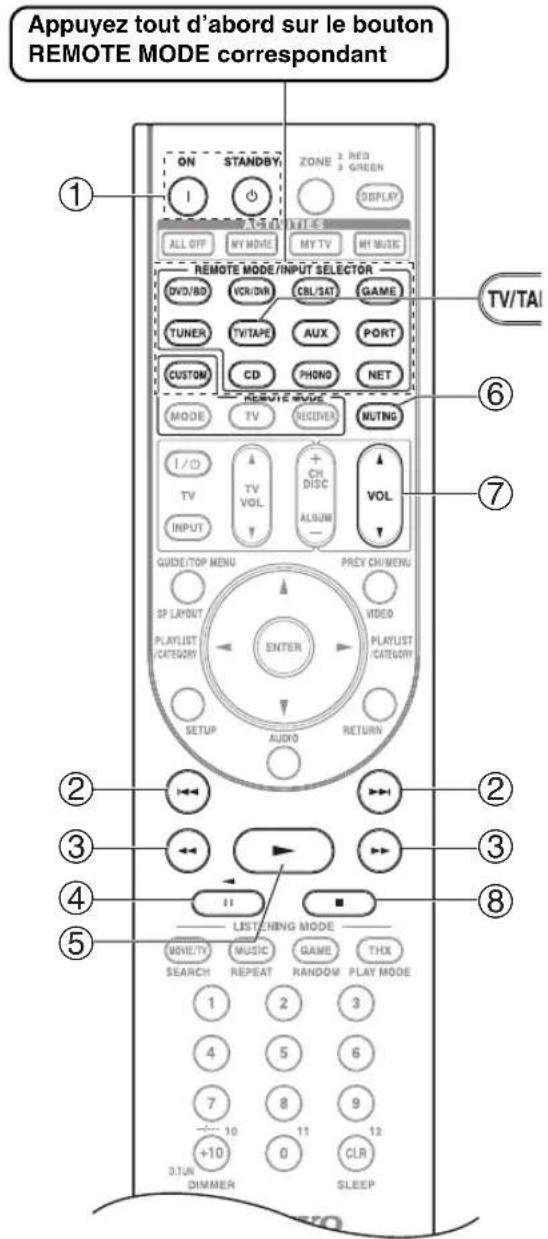

Commande d'un magnétophone ....133

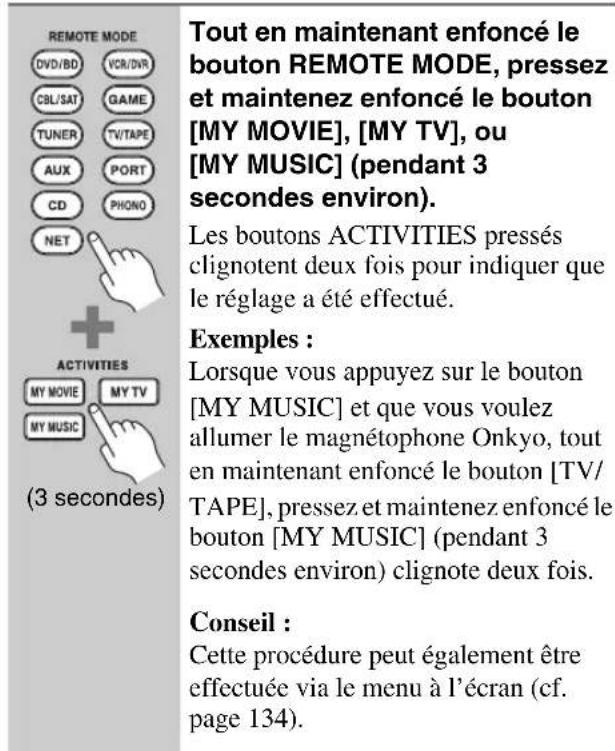

Configuration des activités ....134

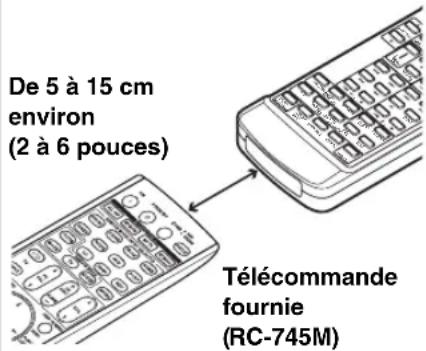

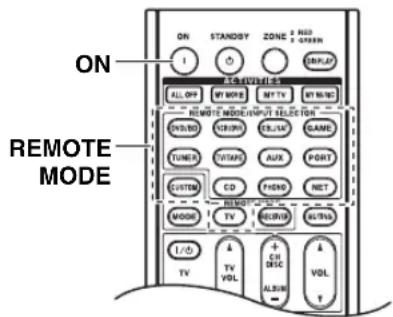

Apprentissage des commandes ....136

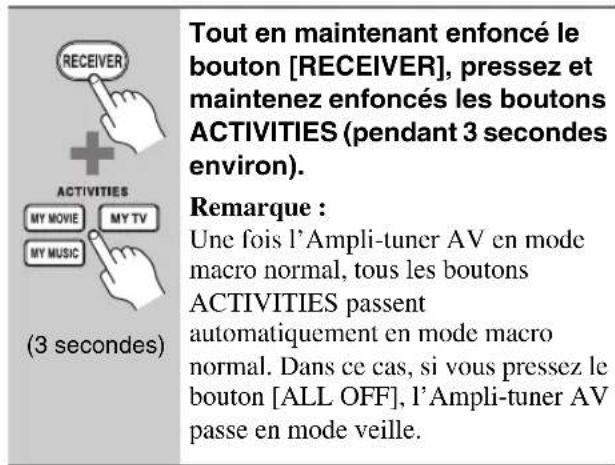

Utilisation des macros normales 137

Autres

Dépannage....138

Caractéristiques techniques (TX-NR807)....144

Caractéristiques techniques (HT-RC180) .....145

Tableau des résolutions vidéo....146

* Pour rétablir les réglages d'usine de l'Ampli-tuner AV, mettez-le sous tension et maintenez le bouton [VCR/DVR] enfoncé en appuyant sur le bouton [ON/STANDBY] (cf. page 138).

Amplificateur

(TX-NR807)

• 135 W par canal à 8 ohms (FTC)
- 180 W par canal à 6 ohms (IEC) (HT-RC180)
• 110 W par canal à 8 ohms (FTC)
- Technologie d'amplification à large bande (WRAT) (5 Hz–100 kHz)
- Circuit d'optimisation du réglage du gain et du volume
- Amplificateur symétrique avec circuit Darlington inversé à trois niveaux
- Transformateur H.C.P.S. (alimentation à courant élevé) massif et de forte puissance

Traitement

• Certifié THX Select2 Plus *1
- Upscaling vidéo HDMI (compatible jusqu'à 1080p) avec technologie Faroudja DCDi Cinema Enhancement
- HDMI ver.1.3a avec (Deep Color, x.v.Color, Lip Sync, DTS ^2 -HD Master Audio, Dolby TrueHD ^3 , DSD et PCM multicanal)
- Dolby Pro Logic IIz ^3 – Nouveau format surround (avant haut)
- Audyssey Dynamic Surround Expansion™ *9 pour les nouveaux canaux surround (avant large/avant haut)
- Technologie enceintes/casque DTS Surround Sensation ^2
- 4 modes DSP pour jeux ; Rock/Sports/Action/RPG
- Configuration « non-scaling »
- Modes Direct et Pure Audio
- Music Optimizer ^*4 pour les fichiers musique numériques
- Mémoire mode d'écoute A-Form
- Le dernier CNA Burr-Brown 192 kHz/24 bits améliore les performances de scintillement pour un son épuré
- Deux DSP TI (Aureus) à traitement 32 bits

Connexions

• 6 entrées et 1 sortie HDMI *5 (TX-NR807)
• 5 entrées et 1 sortie HDMI *5 (HT-RC180)
• Technologie de commande du système RIHD Onkyo
• 6 entrées numériques (3 optiques/3 coaxiales)
• Port universel pour UP-A1 (station d'accueil pour iPod)/module tuner HD Radio™ ^6 (modèles nord-américains)/DAB+ module tuner (modèles européens)
  • Double pré-sortie pour le subwoofer

• Connectivité radio satellite SIRIUS ^8 (TX-NR807 : modèles nord-américains)

• Supports d'enceinte compatibles avec le raccordement par fiches bananes ^7

• Zone 2/3 amplifiée
• Connectivité radio en ligne* (webradio SIRIUS *8/vTuner/Last.fm/Pandora/Rhapsody)

* Les services disponibles peuvent varier en fonction de la région.

• Capacité de mise en réseau pour les fichiers audio en streaming
• Capacité de bi-amplification pour avant gauche/avant droit avec surround arrière gauche/surround arrière droit

Divers

• 40 stations SIRIUS ^8 /AM/FM préréglées (TX-NR807 : modèles nord-américains)
• 40 stations AM/FM préréglées (TX-NR807 : modèles européens et HT-RC180)
• Audyssey MultEQ ^®*9 pour corriger les problèmes d'acoustique de la pièce
  • Audyssey Dynamic EQ™ *9 pour corriger le volume
  • Audyssey Dynamic Volume™ *9
• Réglage du répartiteur (40/50/60/70/80/90/100/120/150/200 Hz)
• Fonction de commande de la synchro A/V (jusqu'à 250 ms)
• Télécommande bidirectionnelle préprogrammée à apprentissage (avec réglage des menus de configuration à l'écran) avec 4 DEL d'activité et de bouton de mode

*1. THX SELECT 2 PLUS

THX et le logo THX sont des marques commerciales de THX Ltd. qui peuvent être enregistrées dans certaines juridictions. Tous droits réservés.

Fabriqué sous licence sous les numéros de brevets américains : 5 451 942 ; 5 956 674 ; 5 974 380 ; 5 978 762 ; 6 226 616 ; 6 487 535 ; 7 212 872 ; 7 333 929 ; 7 392 195 ; 7 272 567 et d'autres brevets américains et internationaux délivrés et en instance. DTS est une marque déposée et les logos, le symbole DTS et DTS-HD Master Audio et DTS Surround Sensation sont des marques de DTS, Inc. © 1996-2008 DTS, Inc. Tous droits réservés.

Fabriqué sous licence concédée par la société Dolby Laboratories. « Dolby », « Pro Logic », « Surround EX » et le symbole du double-D sont des marques de la société Dolby Laboratories.

*4. Music Optimizer™ est une marque de la société Onkyo Corporation.

*5. HDMI

HDMI, le logo HDMI logo et High Definition Multimedia Interface sont des marques ou des marques déposées de la société HDMI Licensing, LLC.

*6

HD Radio™ et le logo HD Radio Ready sont des marques déposées propriétaires d'iBiquity Digital Corporation. Pour recevoir les émissions de radio HD Radio, vous devez installer un module syntoniseur Onkyo UP-HT1 HD (vendu séparément).

*7. En Europe, il est interdit de brancher des enceintes à un amplificateur audio à l'aide de fiches bananes.

*8

SIRIUS, XM et tous les logos et marques afférents sont des marques déposées de Sirius XM Radio Inc. et de ses filiales. Toutes les autres marques et logos appartiennent à leurs propriétaires respectifs. Tous droits réservés. Abonnements SIRIUS et XM vendus séparément. Des taxes et frais d'activation uniques peuvent s'appliquer. Les syntoniseurs et Home Docks XM ou les syntoniseurs SIRIUS (tous vendus séparément) sont nécessaires pour recevoir le service de radio par SIRIUS ou XM. Toutes les programmations et frais sont susceptibles de varier. La copie, la décompilation, le désassemblage, la rétrotechnique, le piratage, la manipulation et toute autre mise à disposition de la technologie ou du logiciel intégré aux récepteurs compatibles avec les systèmes SIRIUS ou XM Satellite Radio Systems sont interdits. Service non disponible en Alaska et à Hawaii.

*9

Fabriqué sous licence d'Audyssey Laboratories. Brevets américains et étrangers en instance. Audyssey MultEQ ^® , Audyssey Dynamic Surround Expansion ^™ , Audyssey Dynamic Volume ^™ et Audyssey Dynamic EQ ^™ sont des marques commerciales d'Audyssey Laboratories.

THX Select2 Plus

Avant qu'un composant de home-cinéma puisse être certifié THX Select2 Plus, il doit passer une série rigoureuse d'essais de qualité et de performances. C'est à ce seul titre qu'un produit peut afficher le logo THX Select2 Plus, qui est votre garantie que les éléments de home-cinéma que vous achetez vous donneront des performances impeccables pendant de nombreuses années. Les exigences de THX Select2 Plus concernent des centaines de paramètres, comprenant les performances de l'amplificateur de puissance et du préamplificateur ainsi que le fonctionnement pour les domaines numérique et analogique. Les récepteurs THX Select2 Plus présentent également des technologies THX propriétaires (le mode THX par exemple) qui traduisent avec précision les bandes sonores de films pour la lecture par des systèmes de home cinéma.

(TX-NR807) Ce produit comprend une technologie de protection des droits d'auteur protégée par des brevets américains et d'autres droits de propriété intellectuelle. L'utilisation de ladite technologie de protection des droits d'auteur nécessite l'autorisation préalable de la société Macrovision Corporation et doit se limiter au cadre familial et à d'autres cadres d'utilisation limités, sauf autorisation contraire accordée par la société Macrovision. La rétrotechnique ou le désassemblage sont strictement interdits.

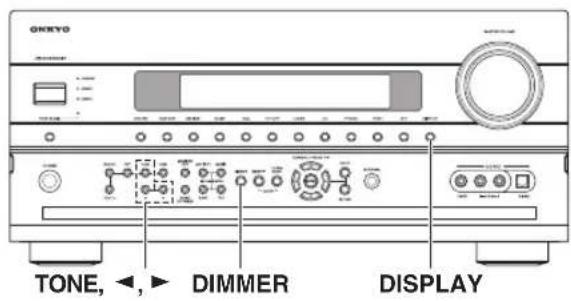

Façade

ONKYO 1/2 OUSTANDBY ③④ ⑥⑤ ⑦① ② MASTER VOLUME PUBA AUDIO DVD/HD VOLTENR CR/SAT GAMP AUX TUTAPE TUNES CD PHONG PORT NET DEPLAY Rabat avant Tirez ici pour ouvrir le rabat

Différents logos sont imprimés sur le panneau avant réel. Ils ne sont pas représentés ici par souci de clarté. Les numéros de page indiqués entre parenthèses indiquent les pages où vous pouvez trouver des explications concernant les différents éléments.

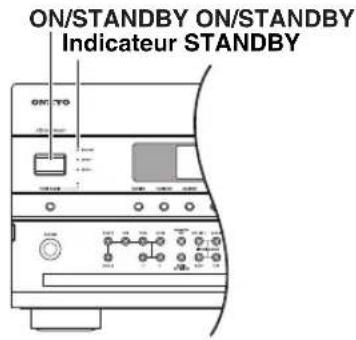

① Bouton ON/STANDBY (42)

Ce bouton permet de mettre l'Ampli-tuner AV en marche ou en veille.

② Indicateur STANDBY (42)

Ce voyant s'allume lorsque l'Ampli-tuner AV est en mode veille et clignote lors de la réception d'un signal émis par la télécommande.

③ Indicateur ZONE 2 (120)

Ce voyant s'allume lorsque la Zone 2 est sélectionnée.

④ Indicateur ZONE 3 (120)

Ce voyant s'allume lorsque la Zone 3 est sélectionnée.

⑤ Boutons du sélecteur d'entrée (60)

Ces boutons permettent de sélectionner l'une des sources d'entrée suivantes : DVD/BD, VCR/DVR, CBL/SAT, GAME, AUX, TV/TAPE, TUNER, CD, PHONO, PORT, NET.

⑥ Capteur/émetteur de télécommande (14)

Le capteur reçoit les signaux émis par la télécommande. L'émetteur transmet les données de réglage à la télécommande.

⑦ Afficheur

Cf. « Afficheur » page 10.

⑧ Bouton DISPLAY (61)

Ce bouton permet d'afficher diverses informations concernant la source d'entrée actuellement sélectionnée.

⑨ Commande MASTER VOLUME (60) et indicateur

Cette commande sert à régler le volume de l'Amplituner AV de -∞ dB, -81,5 dB à +18,0 dB (affichage relatif).

Le volume sonore peut également être affiché sous forme de valeur absolue. Cf. « Réglage de volume » page 98.

⑩ Bouton et voyant PURE AUDIO (74)

Permet de sélectionner le mode d'écoute Pure Audio. Le voyant s'allume lorsque ce mode est sélectionné. Une nouvelle pression sur ce bouton permet de revenir au mode d'écoute précédent.

(Modèles nord-américains)

11 PHOENS 12 OUTPUT OUT TONE LEVEL 13 MONITOR OUT MOUNTY MUSIC BEETING MUSIC RANGE ONION DANGER MEMORY TURUSIS MUSIC 16 17 18 19 20 21 24 23 VIDEO L-AUDO-R DIGITAL 25 26

(Modèles européens)

27 17 PHONES ON/OFF ZONE 3 OFF TONE LEVEL MONITOR DUP MOZZHY MUSIC OPTIONER CREAM THE TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO TURNO SETUP SETUP MID WIND L=AUDIO+R DIGITAL ALI INPUT

Les numéros de page indiqués entre parenthèses indiquent les pages où vous pouvez trouver des explications concernant les différents éléments.

⑪ Prise PHONES (63)

Cette prise casque de 6,35 mm permet de raccorder un casque stéréo standard.

⑫ Boutons ZONE 2, ZONE 3 et OFF (120)

Le bouton [ZONE 2] permet d'activer la Zone 2. Le bouton [ZONE 3] permet d'activer la Zone 3. Le bouton [OFF] sert à désactiver la Zone 2 ou la Zone 3.

⑬ Bouton TONE (61, 121)

Permet de régler la tonalité (graves et aigus) de la pièce principale, et la tonalité et la balance de la Zone 2 ou Zone 3.

⑭ Bouton LEVEL (121)

Permet de régler le volume sonore de la Zone 2 ou Zone 3.

⑮ Bouton MONITOR OUT (TX-NR807) (43)

Permet de régler le paramètre « Sortie écran ». Bouton Re-EQ (HT-RC180) (105)

Permet d'activer ou de désactiver la fonction Re-EQ.

⑯ Boutons LISTENING MODE (74)

Bouton MOVIE/TV

Permet de sélectionner les modes d'écoute destinés aux films et à la télévision.

Bouton MUSIC

Permet de sélectionner les modes d'écoute destinés à la musique.

Bouton GAME

Permet de sélectionner les modes d'écoute destinés aux jeux vidéo.

Bouton THX

Permet de sélectionner les modes d'écoute THX.

⑰ Bouton DIMMER (62)

(Modèles nord-américains)

Ce bouton permet de régler la luminosité de l'image.

Bouton RT/PTY/TP (68)

(Modèles européens)

Ce bouton sert au RDS (Radio Data System). Le bouton [RT/PTY/TP] ne fonctionne pas dans les zones où les émissions RDS ne sont pas disponibles. Cf. « Utilisation de la fonction RDS (modèles européens) » page 68.

⑱ Bouton MEMORY (67)

Ce bouton permet de mémoriser des stations de radio ou de supprimer des stations pré-réglées.

⑲ Bouton TUNING MODE (66)

Ce bouton permet de sélectionner le mode de recherche automatique ou manuelle des stations.

⑳ Boutons flèche et boutons TUNING, PRESET et ENTER

Lorsque la source d'entrée sélectionnée est AM ou FM les boutons TUNING [▲]/[▼] permettent également de régler le symtoniseur, et les boutons PRESET [◀]/[▶] permettent de sélectionner les stations pré-réglées (cf. pages 67, 69).

Dans les menus de configuration OSD, elles fonctionnent comme des flèches directionnelles et permettent de sélectionner et de valider des éléments. Le bouton [ENTER] est également utilisé dans les menus de configuration OSD.

②1 Bouton SETUP

Ce bouton permet d'accéder aux menus de configuration OSD qui apparaissent sur l'écran du téléviseur raccordé à l'appareil.

⑳ Bouton RETURN

Ce bouton permet de revenir au menu de configuration OSD précédent.

Le microphone Audyssey MultEQ ^® de correction de pièce et de configuration des enceintes se branche ici.

⑳ AUX INPUT (36)

Cette entrée peut être utilisée pour raccorder un caméscope, une console de jeu, etc. Il y a des prises pour la vidéo composite, l'audio analogique et l'audio numérique optique.

②5 Boutons Haut [▶] et Bas [◀] (61, 104, 121)

Permet de régler la tonalité (graves et aigus) de la pièce principale, et le volume, la tonalité et la balance de la Zone2 ou Zone3.

②6 Bouton MUSIC OPTIMIZER (105)

Permet d'activer ou de désactiver la fonction Music Optimizer.

⑳ Interrupteur POWER (42)

(Modèles européens)

Il s'agit de l'interrupteur d'alimentation principal. Lorsqu'il est réglé sur OFF, l'Ampli-tuner AV est entièrement éteint. Il doit être réglé sur ON pour mettre l'Ampli-tuner AV en marche ou en veille.

Afficheur

LW LH RH RW FL C FR Z2 SL SW SR Z3 SBL SB SBR BI AMP DIRECT THX M.Opt dts -HD 96/24 PCM MSTR ES Exp DSD Audyssey\Neo: & X Dynamic EQ Vol D + True HD EX PL II x z ⑧ ⑨ ⑩ ⑪ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉳ ㉻ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉞ ㉟o ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟v ㉟w ㉟x ㉟y ㉟z ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟u ㉟w ㉟ent 100 dB

Pour toute information complémentaire, référez-vous aux pages indiquées entre parenthèses.

① Indicateurs de canal d'enceinte

Indiquent les canaux d'enceinte utilisés par le mode d'écoute courant.

Les abréviations suivantes indiquent les canaux audio par lesquels le son est émis pour le mode d'écoute courant.

LW: Avant large gauche

LH : Avant haut gauche

RH : Avant haut droite

RW: Avant large droite

FL : Avant gauche

C: Central

FR : Avant droite

SL : Surround gauche

SW : Subwoofer (effets basse fréquence)

SR : Surround droite

SBL : Surround arrière gauche

SB : Surround arrière

SBR : Surround arrière droite

② Indicateur ZONE 2 (120)

S'allume que la Zone 2 amplifiée est utilisée.

③ Indicateur ZONE 3 (120)

S'allume que la Zone 3 amplifiée est utilisée.

④ Indicateurs de format et de mode d'écoute (74)

Indique le mode d'écoute et le format de signal d'entrée audio sélectionnés.

⑤ Indicateur NETWORK (108)

S'allume quand l'Ampli-tuner AV peut établir une connexion au serveur multimédia ou aux stations de radio en ligne.

⑥ Indicateurs de syntonisation

RDS (modèles européens) (68) :

S'allume lorsque le tuner est réglé sur une station de radio prenant en charge la fonction RDS (Radio Data System).

AUTO (66) :

S'allume lorsque le mode de recherche automatique des stations AM ou FM est sélectionné. S'éteint lorsque le mode de recherche manuelle des stations est sélectionné.

TUNED (66) :

S'allume lorsque le tuner trouve une station de radio.

FM STEREO (66) :

S'allume lorsque le tuner trouve une station de radio FM.

⑦ Indicateur SLEEP (62)

S'allume lorsque la fonction Sleep (Mise en veille automatique) est activée.

⑧ Indicateur Bi AMP (21)

S'allume lorsque le paramètre « Type d'enceinte (avant) » est réglé sur « Bi-ampli ».

⑨ Indicateur de casque (63)

S'allume quand un casque est branché à la prise PHONES.

⑩ Indicateur Audyssey (54, 87)

Clignote pendant la correction de pièce et configuration des enceintes Audyssey MultEQ®. S'allume lorsque « Réglages d'égalisation » est réglé sur « Audyssey » et le mode d'écoute Audyssey Dynamic Surround Expansion™ est sélectionné.

Indicateur Dynamic EQ (91) :

« Dynamic EQ » s'allume lorsque « Egalisation dynamique » est activé.

Indicateur Dynamic Volume (91) :

« Vol » s'allume lorsque « Volume dynamique » est activé.

⑪ Zone d'affichage des messages

Fournit diverses informations.

⑫ Indicateurs d'entrée audio

Indiquent le type d'entrée audio sélectionnée comme source audio : HDMI, ANALOG, ou DIGITAL.

⑬ Volume sonore (60)

Affiche le niveau sonore.

⑭ Indicateur MUTING (62)

Clignote lorsque l'Ampli-tuner AV est en mode sourdine.

Panneau arrière

* Modèles nord-américains(TX-NR807) ① ② ③ ④ ⑥ ⑦ *⑤ ⑧⑩ ⑪ ⑫ ⑬ ⑭ ⑮ AC PLET ONKYO+ AV NECESS MODEL NO. TX-NR807 16 17 18 19 20 21 22 23 24 25 26 27 E:\WINDOWS\UNIVERSAL\PAP SIRAS GAMES CRLIME VC/RVDR VCD/DVD COMPONENT LED COMPONENT OUT ANTenna FMTSD AM CUPS ONKYO AC PLET

① DIGITAL OPTICAL IN 1 et 2

Ces entrées audio numériques optiques permettent de raccorder des appareils dotés de sorties audio numériques optiques (lecteurs CD et DVD/BD par exemple). Elles sont affectables, ce qui signifie que vous pouvez affecter chacune d'entre elles à un sélecteur d'entrée adapté à la configuration de votre système. Cf. « Réglage de l'entrée audio numérique » page 50.

② DIGITAL COAXIAL IN 1, 2, et 3

Ces entrées audio numériques coaxiales permettent de raccorder des composants dotés de sorties audio numériques coaxiales (lecteurs CD et DVD/BD par exemple). Elles sont affectables, ce qui signifie que vous pouvez affecter chacune d'entre elles à un sélecteur d'entrée adapté à la configuration de votre système. Cf. « Réglage de l'entrée audio numérique » page 50.

③ RI REMOTE CONTROL

Cette prise RI (Remote Interactive) peut être raccordée à la prise RI d'un autre appareil audiovisuel Onkyo. La télécommande de l'Amplituner AV peut alors être utilisée pour commander cet appareil. Pour pouvoir utiliser la fonction RI, vous devez établir une connexion audio analogique (RCA) entre l'Ampli-tuner AV et l'autre appareil AV, même s'ils sont reliés par un branchement numérique.

④ RS232 (TX-NR807)

Borne de commande.

⑤ UNIVERSAL PORT

Ce port permet de connecter un appareil au port universel, une station d'accueil de la série UP-A1 par exemple.

⑥ ETHERNET

Ce port permet de connecter l'Ampli-tuner AV à votre réseau Ethernet (routeur ou commutateur par exemple) pour la lecture de fichier musicaux sur un ordinateur en réseau ou un serveur multimédia ou pour écouter la radio en ligne.

⑦ Antenne SIRIUS

(TX-NR807 : modèles nord-américains)

Cette prise permet de raccorder une antenne radio satellite SIRIUS vendue séparément (cf. instructions spécifiques fournies par SIRIUS).

⑧ MONITOR OUT

Ces prises S-Viséo et vidéo composite doivent être branchées à une entrée vidéo sur votre téléviseur ou vidéoprojecteur.

⑨ HDMI IN 1 à 6 et OUT (TX-NR807)

HDMI IN 1 à 5 et OUT (HT-RC180)

Les connexions HDMI (High Definition Multimedia Interface) permettent l'acheminement de signaux audio et vidéo numériques. Les entrées HDMI permettent de brancher des appareils dotés d'une sortie HDMI (lecteur DVD, lecteur Blu-ray, graveur de DVD ou enregistreur vidéo numérique, par exemple). Elles sont affectables, ce qui signifie que vous pouvez affecter chacune d'entre elles à un sélecteur d'entrée adapté à la configuration de votre système. Cf. « Réglage de l'entrée HDMI » page 48. La sortie HDMI permet de raccorder un téléviseur ou un vidéoprojecteur doté d'une entrée HDMI.

⑩ COMPONENT VIDEO IN 1 et 2

Ces entrées vidéo composantes RCA permettent de brancher des appareils dotés d'une sortie vidéo composantes, par exemple un lecteur DVD, un graveur de DVD ou un enregistreur vidéo numérique (DVR). Elles sont affectables, ce qui signifie que vous pouvez affecter chacune d'entre elles à un sélecteur d'entrée adapté à la configuration de votre système. Cf. « Réglage de la vidéo composantes » page 49.

⑪ COMPONENT VIDEO MONITOR OUT

Ces sorties vidéo composantes RCA permettent de raccorder un téléviseur ou un vidéoprojecteur doté d'une entrée vidéo composantes.

⑫ FM ANTENNA

Cette prise permet de brancher une antenne FM. AM ANTENNA

Ces bornes à poussoir permettent de brancher une antenne AM.

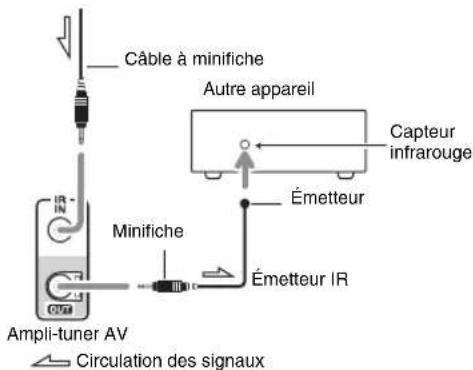

Il est possible de brancher un récepteur IR du commerce à la prise IR IN, ce qui vous permet de commander l'Ampli-tuner AV lorsque vous êtes dans la Zone 2/3, ou de le commander lorsqu'il est hors de portée (dans une armoire par exemple).

Il est possible de brancher un émetteur IR du commerce à la prise IR OUT pour transmettre les signaux de télécommande IR (infrarouge) à d'autres éléments.

⑭ 12V TRIGGER OUT ZONE 2 (TX-NR807)

Cette sortie peut être connectée à l'entrée d'enclenchement 12 volts sur un appareil se trouvant en Zone 2. Quand la Zone 2 est activée, un signal d'enclenchement 12 volts est émis.

12V TRIGGER OUT ZONE 3 (TX-NR807)

Cette sortie peut être connectée à l'entrée d'enclenchement 12 volts sur un appareil se trouvant en Zone 3. Quand la Zone 3 est activée, un signal d'enclenchement 12 volts est émis.

⑮ AC INLET

Cette prise permet de brancher le cordon d'alimentation fourni. L'autre extrémité du cordon d'alimentation doit être branchée à une prise murale adaptée.

⑯ Vis GND

Cette vis permet de brancher le conducteur de terre d'une platine disque.

⑰ PHONO IN

Ces entrées audio analogiques permettent de brancher une platine disque.

⑱ CD IN

Ces entrées audio analogiques permettent de brancher la sortie audio analogique d'un lecteur CD.

⑲ TV/TAPE IN/OUT

Ces entrées audio analogiques permettent de brancher un téléviseur ou un enregistreur doté d'une entrée et d'une sortie audio analogiques (magnétophone, Mini Disc, etc.).

⑳ GAME IN

Cette prise permet de brancher une console de jeu, etc. Les prises d'entrée comprennent les entrées S-vidéo, vidéo composite et audio analogique.

②1 CBL/SAT IN

Cette prise permet de brancher un récepteur/décodeur câble/satellite, etc. Les prises d'entrée comprennent les entrées S-vidéo, vidéo composite et audio analogique.

⑳ VCR/DVR IN/OUT

Cette prise permet de raccorder un magnétoscope ou un enregistreur vidéo numérique. Les prises d'entrée et de sortie comprennent des prises S-vidéo, vidéo composite et audio analogique.

②3 DVD/BD IN

Cette prise permet de raccorder un lecteur DVD/BD. Les prises d'entrée comprennent des prises S-vidéo, vidéo composite et audio analogique. Vous pouvez raccorder un lecteur DVD/BD doté d'une sortie audio analogique à 2 voies.

⑳ PRE OUT : FRONT L/R, CENTER, SURR L/R et SURR BACK L/R

Ces sorties audio analogiques multicanaux peuvent être branchées à l'entrée audio analogique d'une amplificateur multicanaux lorsque vous souhaitez utiliser l'Ampli-tuner AV uniquement comme préamplificateur.

Ces sorties audio analogiques peuvent être raccordées à un subwoofer amplifié. Vous pouvez brancher le subwoofer amplifié à deux prises PRE OUT: SUBWOOFER, respectivement. Chaque prise émet le même signal de sortie.

②6 PRE OUT : ZONE 2, ZONE 3 L/R

Ces sorties audio analogiques peuvent être branchées aux entrées de ligne des amplificateurs en Zone 2 et Zone 3.

⑳ FRONT L/R, CENTER, SURR/ZONE 3 L/R, SURR BACK/ZONE 2 L/R, FRONT HIGH L/R et FRONT WIDE L/R

Ces bornes permettent de brancher les enceintes G/D, centrale, surround/zone 3 G/D, surround arrière/zone 2 G/D, avant haute G/D, avant large G/D.

Les bornes FRONT L/R et SURR BACK/ZONE 2 L/R peuvent être respectivement utilisées avec les enceintes avant et les enceintes surround arrière ou utilisées pour bi-amplifier les enceintes avant. Cf. « Bi-amplification des enceintes avant » page 21. Les bornes SURR BACK/ZONE 2 L/R peuvent être utilisées avec les enceintes surround arrière correspondantes ou peuvent servir à brancher les enceintes dans la Zone 2.

Cf. « Raccordement de la Zone 2 » page 116. Les bornes SURR/ZONE 3 L/R peuvent être utilisées avec les enceintes surround correspondantes ou peuvent servir à brancher les enceintes dans la Zone 3.

Cf. « Raccordement de la Zone 3 » page 117.

Cf. pages 18-41 pour toute information complémentaire sur les branchements.

Mise en place des piles

1 Pour ouvrir le compartiment à piles, appuyez sur le petit levier et retirez le couvercle.

2 Insérez les deux piles (type AA/R6) fournies dans le compartiment à piles en veillant à bien respecter les polarités.

3 Remettez le couvercle en place et poussez-le pour le verrouiller.

• Si la télécommande ne fonctionne pas correctement, essayez de remplacer les piles.
• Ne mélangez pas des piles neuves avec des piles usagées et n'insérez pas des piles de types différents.
• Si vous prévoyez de ne pas utiliser votre télécommande pendant un certain temps, retirez les piles pour éviter tout risque d'endommagement par fuite ou corrosion.
• Les piles usagées doivent immédiatement être retirées de la télécommande pour éviter tout risque d'endommagement par fuite ou corrosion.

Pointage de la télécommande

Pour utiliser la télécommande, pointez-la vers le capteur infrarouge de l'Ampli-tuner AV, tel qu'indiqué ci-dessous.

Transmission

Capteur infrarouge Ampli-tuner AV 30° 30° 30° à 30° du centre (gauche/droite/haut/bas) Env. 5 m

Réception

Émetteur Ampli-tuner AV Capteur entrant 15° 15° Env. 5 m à 15° du centre (gauche/droite/haut/bas)

Remarques :

• Il se peut que la télécommande ne fonctionne pas correctement si l'Ampli-tuner AV est exposé à une lumière vive (lumière directe du soleil ou éclairage fluorescent). Gardez ceci à l'esprit lorsque vous installez votre système.
• Si une télécommande du même type est utilisée dans la même pièce ou si l'Ampli-tuner AV est installé à proximité d'un appareil utilisant des rayons infrarouges, la télécommande risque de ne pas fonctionner correctement.
• Ne posez rien sur la télécommande (un livre, par exemple) : les boutons risqueraient d'être maintenus enfoncés, ce qui aurait pour effet d'user prématurément les piles.
• La télécommande risque de ne pas fonctionner correctement si l'Ampli-tuner AV est installé dans un meuble doté de portes en verre teinté. Gardez ceci à l'esprit lorsque vous installez votre système.
• La télécommande ne fonctionnera pas si un obstacle se trouve entre cette dernière et le capteur infrarouge de l'Ampli-tuner AV.

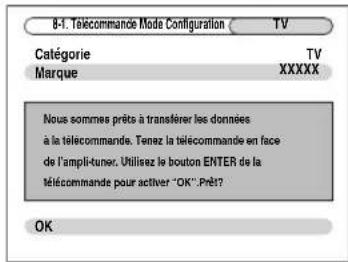

• Si les codes de la télécommande ont été enregistrés et que vous souhaitez commander un autre appareil (page 125) ou si vous souhaitez faire fonctionner un appareil Onkyo sans connexion RI, pointez la télécommande vers l'autre appareil pour l'utiliser.
• Si vous souhaitez faire fonctionner un appareil Onkyo via une liaison RI ou un appareil compatible RIHD branché via HDMI (pages 127, 128), pointez la télécommande vers le capteur de télécommande de l'Ampli-tuner AV.

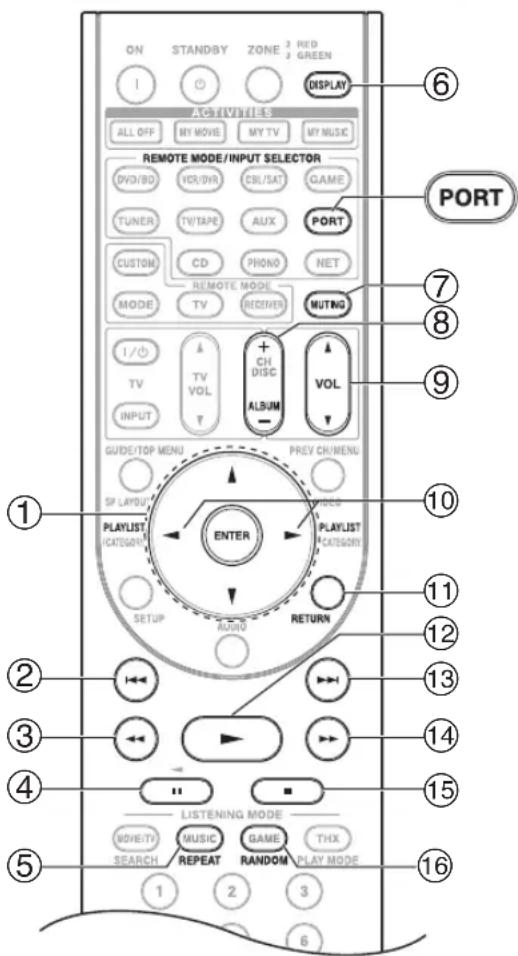

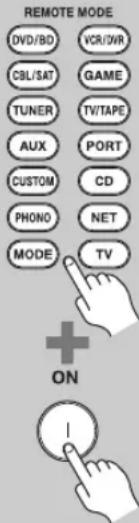

Commandes de l'Ampli-tuner AV

Pour utiliser l'Ampli-tuner AV, sélectionnez le mode Receiver (Récepteur) en pressant le bouton [RECEIVER].

Vous pouvez également utiliser la télécommande pour commander votre lecteur DVD/BD, votre lecteur CD et d'autres appareils.

Cf. page 125 pour toute information complémentaire.

ON STANDBY ZONE 3 RED GREEN DISPLAY ALL OFF MY MOVE MY TV MY MUSIC REMOTE MODE/INPUT SELECTOR DVD/BD VCR/WR CBL/SAT GAME TUNER TV/TAPE AUX PORT CUSTOM CD PHONG NET MODE TV RECEIVER MUTING +1 RECEIVER TV TV VOL CH DISC VOL INPUT ALBUM - GUIDE/TOP MENU PREV CH/WENG SP LAYOUT/ PLAYLIST CATEGORY ENTER VIDEO PLAYUST CATEGORY SETUP AUDIO RETURN 15 16 8 LISTENING MODE MOM/TV MUSIC GAME THX SEARCH REPEAT RADIUM FLAT BIDGE 1 2 3 4 5 6 7 8 9 10 11 12 +10 0 CLR D.TUN DIMMER SLEEP 2 9 ONKYO RC-74SM

*1 Quand vous voulez changer le mode de télécommande sans changer la source d'entrée courante, pressez le bouton [MODE] et, dans un délai de 8 secondes environ, pressez le bouton REMOTE MODE. Ensuite, à l'aide de la télécommande de l'Ampli-tuner AV, vous pouvez commander l'appareil correspondant au bouton que vous avez pressé.

Pour toute information complémentaire, référez-vous aux pages indiquées entre parenthèses.

① Bouton STANDBY (42) Met l'Ampli-tuner AV en veille.

② Bouton ON (42) Allume l'Ampli-tuner AV.

③ Boutons ACTIVITIES (64, 137) Utilisés avec la fonction MACRO.

④ Boutons REMOTE MODE/INPUT SELECTOR (60, 127 à 133)

Permettent de sélectionner le mode de fonctionnement de la télécommande et les sources d'entrée.

⑤ Bouton SP LAYOUT (63) Ce bouton permet de changer les enceintes avant hautes, avant larges et surround arrière.

⑥ Boutons flèche [▲]/[▼]/[◀]/[▶] et boutons ENTER Permettent de sélectionner et de régler des paramètres.

⑦ Bouton SETUP Permet de modifier des réglages.

⑧ Boutons LISTENING MODE (74) Permettent de sélectionner les modes d'écoute.

⑨ Bouton DIMMER (62) Permet de régler la luminosité de l'écran.

⑩ Bouton DISPLAY (61) Permet d'afficher des informations concernant la source d'entrée sélectionnée.

⑪ Bouton MUTING (62) Permet d'activer ou de désactiver le mode sourdine de l'Ampli-tuner AV.

⑫ Bouton VOL [▲]/[▼] (60) Permet de régler le volume de l'Ampli-tuner AV quel que soit le mode de fonctionnement de la télécommande sélectionné.

⑬ Bouton VIDEO (43, 47, 95) Permet de modifier les réglages vidéo.

⑭ Bouton RETURN Permet de revenir à l'écran précédent lors de la modification des réglages.

⑮ Bouton AUDIO (104) Permet de modifier les réglages audio. Ce bouton est désactivé lorsque le paramètre « Sortie TV audio » est réglé sur « Activé » (page 100).

⑯ Bouton SLEEP (62) Permet d'activer/désactiver la fonction Sleep (Mise en veille automatique).

■Commande du tuner

Pour commander le tuner de l'Ampli-tuner AV, pressez le bouton [TUNER] (ou [RECEIVER]).

Vous pouvez sélectionner AM ou FM en pressant à plusieurs reprises le bouton [TUNER].

① Boutons flèche [▲]/[▼]

Permettent de rechercher des stations de radio.

② Bouton D.TUN (66)

(mode télécommande TUNER uniquement)

Permet de sélectionner le mode Direct tuning (Réglage direct).

③ Bouton DISPLAY

Permet d'afficher des informations concernant la bande de fréquences, la fréquence, le numéro de station pré-réglée, etc.

4 Boutons CH +/- (67)

Permettent de sélectionner des stations de radio pré-réglées.

⑤ Boutons numérotés (66, 67)

Permettent de sélectionner directement des stations de radio en mode Direct tuning (Réglage direct). Vous pouvez également sélectionner directement une station préréglée.

Remarque :

Le mode Receiver (Récepteur) permet également de commander un magnétophone Onkyo raccordé via RI (cf. page 133).

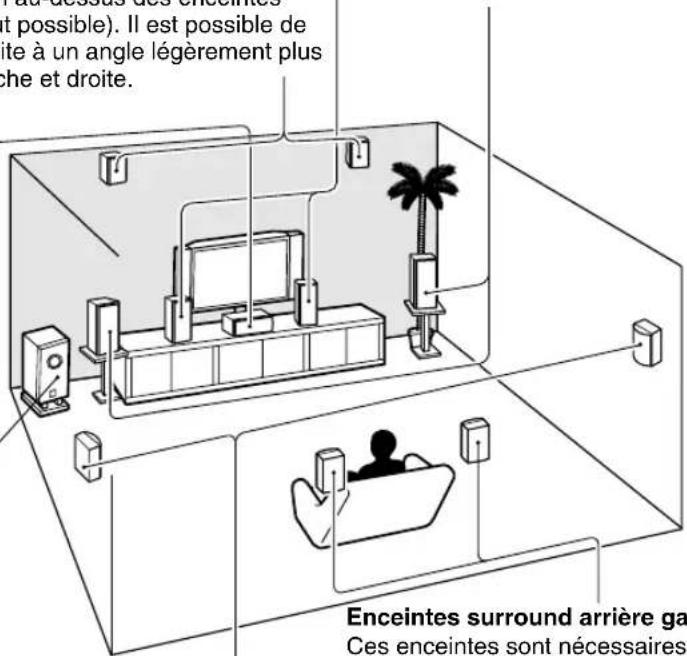

Vivez une expérience cinématographique à domicile

Grâce aux capacités exceptionnelles de l'Ampli-tuner AV, vous pouvez profiter d'un son surround très réaliste à votre domicile — comme si vous étiez dans une salle de cinéma ou de concert. Goûtez à la qualité du son DTS et Dolby Digital lorsque vous visionnez vos DVD. Lorsque vous regardez des émissions de télévision hertziennes ou numériques, vous pouvez bénéficier d'un son Dolby Pro Logic IIx, DTS Neo:6 ou des modes d'écoute DSP exclusifs d'Onkyo. Vous pouvez également profiter du son THX Surround EX (système d'enceintes certifié THX recommandé).

Enceintes avant gauche et droite

Ce sont elles qui émettent la majeure partie du son. Leur rôle dans un système de home-cinéma consiste à fournir un ancrage solide à l'image sonore. Elles doivent être positionnées face à l'auditeur, à la hauteur des oreilles et être situées à distance égale du téléviseur. Orientez-les vers l'intérieur de manière à créer un triangle avec l'auditeur.

Enceintes avant hautes gauche et droite

Ces enceintes sont nécessaire pour profiter du son Dolby Pro Logic Ilz Height, Audyssey Dynamic Surround Expansion™, etc. Elles améliorent considérablement la spatialisation du son. Positionnez-les à au moins 100 cm au-dessus des enceintes avant gauche et droite (le plus haut possible). Il est possible de placer les enceintes gauche et droite à un angle légèrement plus large que les enceintes avant gauche et droite.

Enceintes avant larges gauche et droite

Ces enceintes sont nécessaires pour profiter des effets

Audyssey Dynamic Surround Expansion™, etc. Elles renforcent considérablement la spatialisation du son. Placez-les à l'extérieur des enceintes avant gauche et droite. Il est possible de placer les enceintes gauche et droite à un angle légèrement plus large que les enceintes avant gauche et droite.

Enceinte centrale

Cette enceinte complète les enceintes avant gauche et droite et rend les mouvements du son plus nets. Elle fournit une image sonore complète. Dans les films, elle sert principalement pour les dialogues. Positionnez-la à proximité de votre téléviseur, face à vous, à la hauteur des oreilles ou à la même hauteur que les enceintes avant gauche et droite.

au abou de des enceintes t possible). Il est possible de te à un angle légèrement plus he et droite. Enceintes surround arrière ga Ces enceintes sont nécessaires

Subwoofer

Le subwoofer gère les graves du canal chargé des effets LFE (effets basse fréquence). Le volume et la qualité des sons graves émis par le subwoofer dépendent de sa position, de la forme de la pièce où le système est installé et de votre position d'écoute. En général, il est possible d'obtenir un bon son grave en installant le subwoofer dans un coin situé devant l'auditeur ou à environ un tiers de la largeur du mur (cf. illustration).

Conseil : pour trouver la meilleure position possible pour votre subwoofer, mettez un film ou un morceau musical comportant de bons sons graves et faites des essais en plaçant votre subwoofer à différents endroits de la pièce. Choisissez celui qui offre les meilleurs résultats.

Enceintes surround arrière gauche et droite

Ces enceintes sont nécessaires pour bénéficier du son Dolby Digital EX, DTS-ES Matrix, DTS-ES Discrete, THX Surround EX, etc. Elles renforcent le réalisme du son surround et améliorent la localisation du son derrière l'auditeur. Placez-les derrière l'auditeur à 60 à 100 cm environ au-dessus du niveau des oreilles.

Enceintes surround gauche et droite

Ces enceintes permettent d'obtenir un positionnement précis du son et de renforcer le réalisme.

Placez-les sur les côtés de l'auditeur, ou légèrement derrière lui, 60 à 100 cm environ au-dessus du niveau des oreilles. Idéalement, elles doivent se situer à égale distance de l'auditeur.

neilleure e subwoofer, eau musical graves et ont votre droits de la offre les 1/3 de la position murale Position angulaire

Branchement de vos enceintes

Configuration des enceintes

Pour une lecture avec un son surround 7.1, vous devez disposer de sept enceintes et d'un subwoofer (caisson de basses). Le tableau ci-dessous indique les canaux que vous devez utiliser en fonction du nombre d'enceintes dont vous disposez.

N o m b r

e

d

,

e

n

c

e

i

n

t

e

s

:

2

3

Avant gauche √

√

√

√

√

√

√

√

√

√

√

√

√

√

√

Avant droite √

√

√

√

√

√

√

√

√

√

√

√

√

√

√

Centrale √

√

√

√

√

√

√

√

√

√

√

√

√

√

Surround gauche

√

√

√

√

√

√

√

√

√

√

√

√

√

Surround droite

√

√

√

√

√

√

√

√

√

√

√

√

√

Surround arrière*

√

√

√

√

Surround arrière gauche

√

√

√

√

Surround arrière droite

√

√

√

√

Avant haute gauche

√

√

√

√

√

√

Avant haute droite

√

√

√

√

√

√

Avant large gauche

√

√

√

√

√

√

Avant large droite

√

√

√

√

√

√

* Si vous n'utilisez qu'une enceinte surround arrière, branchez-la aux bornes SURR BACK/ZONE 2 L.
Quel que soit le nombre d'enceintes que vous utilisez, il est recommandé d'utiliser un subwoofer pour pouvoir bénéficier de graves puissants.
Pour tirer le meilleur parti de votre système de son surround, vous devez procédez à un certain nombre de réglages sur les enceintes. Cette opération peut être réalisée automatiquement (cf. page 54) ou manuellement (cf. page 85).

Remarque :

Les enceintes avant hautes, surround arrière et avant larges ne produisent aucun son en même temps.

Mise en place des étiquettes fournies sur les enceintes

Les bornes positives (+) des enceintes de l'Ampli-tuner AV sont toutes rouges, les bornes négatives (−), quant à elles, sont toutes noires.

Enceinte	Couleur
Avant gauche, Zone 2 gauche	Blanc
Avant droite, Zone 2 droite	Rouge
Centrale	Vert
Surround gauche, Zone 3 gauche	Bleu
Surround droite, Zone 3 droite	Gris
Surround arrière gauche, Zone 2 gauche	Marron
Surround arrière droite, Zone 2 droite	Marron clair
Avant haute gauche	Blanc
Avant haute droite	Rouge
Avant large gauche	Blanc
Avant large droite	Rouge

Les étiquettes fournies pour les câbles d'enceinte obéissent au même code de couleurs et vous devez les fixer sur le fil positif (+) de chaque câble d'enceinte, conformément au tableau ci-dessus. Tout ce qu'il vous reste ensuite à faire est d'associer l'étiquette de chaque couleur à la borne d'enceinte correspondante.

(Modèles nord-américains)

• Si vous utilisez des fiches bananes, serrez la borne de l'enceinte avant d'insérer la fiche banane.
• N'insérez pas directement le code d'enceinte dans le trou central de la borne de l'enceinte.

Branchement d'un subwoofer (caisson de basses)

À l'aide d'un câble adapté, raccordez la prise PRE OUT: SUBWOOFER de l'Ampli-tuner AV à une entrée de votre subwoofer, tel qu'indiqué sur l'illustration. Si votre subwoofer n'est pas doté d'un amplificateur intégré et que vous utilisez un amplificateur externe, raccordez la prise PRE OUT: SUBWOOFER à une entrée de l'amplificateur.

Vous pouvez brancher le subwoofer amplifié à deux prises PRE OUT: SUBWOOFER, respectivement.

Chaque prise émet le même signal de sortie.


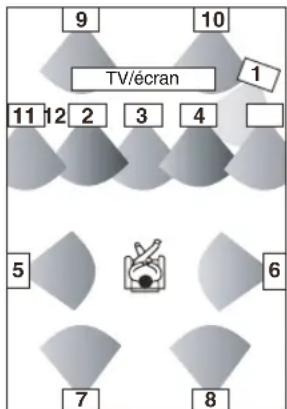

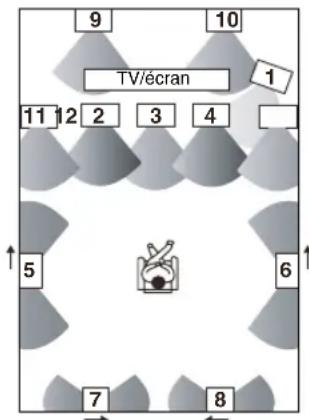

Utilisation d'enceintes dipolaires

Vous pouvez utiliser des enceintes dipolaires pour les enceintes surround gauche et droite, surround arrière gauche et droite. Les enceintes dipolaires produisent le même son dans deux directions.

Les enceintes dipolaires présentent généralement une flèche qui indique la manière dont elles doivent être positionnées. Les enceintes dipolaires surround gauche et droite doivent être positionnées de manière à ce que leur flèche soit dirigée vers le téléviseur/l'écran, tandis que les enceintes dipolaires surround arrière G/D, avant hautes G/D et avant larges G/D doivent être positionnées de manière à ce que leurs flèches pointent l'une vers l'autre, comme indiqué sur la figure.

Enceintes dipolaires

9 10 TV/écran 1 11 12 2 3 4 5 6 7 8

1. Subwoofer (caisson de basses)
2. Enceinte avant gauche
3. Enceinte centrale
4. Enceinte avant droite
5. Enceinte surround gauche
6. Enceinte surround droite
7. Enceinte surround arrière gauche

Enceintes normales

9 10 TV/écran 1 11 12 2 3 4 5 6 7 8

1. Enceinte surround arrière droite
2. Enceinte avant haute gauche
3. Enceinte avant haute droite
4. Enceintes avant large gauche
5. Enceinte avant large droite

Précautions concernant le branchement des enceintes

Lisez ce qui suit avant de brancher vos enceintes :

• Vous pouvez brancher des enceintes d'une impédance comprise entre 4 et 16 ohms. Si l'impédance de l'une des enceintes branchées est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms, veillez à régler l'impédance minimale de l'enceinte sur « 4ohms » (cf. page 51). Si vous utilisez des enceintes dotées d'une impédance plus faible et que vous utilisez l'amplificateur à des niveaux sonores plus élevés pendant une période prolongée, le circuit de protection intégré risque de se déclencher.
• Débranchez le cordon d'alimentation de la prise murale avant de procéder aux branchements.
• Lisez les instructions fournies avec vos enceintes.
• Faites très attention à respecter la polarité des câbles de vos enceintes. En d'autres termes, ne branchez les bornes positives (+) que sur les bornes positives (+) et les bornes négatives (−) que sur les bornes négatives (−). Si vous inversez les polarités, le son sera déphasé et ne semblera pas naturel.
• Des câbles d'enceintes excessivement longs ou fins peuvent nuire à la qualité du son ; ils sont donc à éviter.
• Si vous utilisez 4 ou 5 enceintes, branchez chacune des deux enceintes surround aux bornes SURR/ZONE 3 L/R. Ne les branchez pas aux bornes SURR BACK/ZONE 2 L/R, FRONT WIDE L/R, ou FRONT HIGH L/R.
• Faites attention de ne pas mettre les fils positifs et négatifs en court-circuit. Vous risqueriez d'endommager l'Ampli-tuner AV.
• Veillez à ce que l'âme métallique du câble ne soit pas en contact avec le panneau arrière de l'Amplituner AV. Vous risqueriez d'endommager l'Amplituner AV.
• Ne branchez pas plus d'un câble par borne d'enceinte. Vous risqueriez d'endommager l'Ampli-tuner AV.
• Ne branchez pas une enceinte à plusieurs bornes.

Branchement des câbles d'enceinte

1 Dénudez les extrémités des câbles d'enceinte sur 12 à 15 mm environ et torsadez les fils dénudés comme indiqué sur la figure.

2 Dévissez la borne.

3 Insérez complètement les fils nus.

4 Revissez la borne.

L'illustration suivante montre sur quelle paire de bornes chaque enceinte doit être branchée. Si vous n'utilisez qu'une enceinte surround arrière, branchez-la aux bornes SURR BACK/ZONE 2 L.

Bi-amplification des enceintes avant

Les bornes FRONT L/R et SURR BACK/ZONE 2 L/R peuvent respectivement être utilisées avec les enceintes avant et surround arrière, ou bi-amplifiées pour fournir une voie séparée d'aigus et de graves pour une paire d'enceintes avant compatibles avec la bi-amplification, optimisant ainsi les basses et les aigus.

• Lorsque vous utilisez la bi-amplification, l'Amplituner AV est capable d'alimenter une configuration 5.1 canaux dans la pièce principale.
• Dans le cadre de la bi-amplification, les bornes FRONT L/R sont à relier aux bornes woofer des enceintes avant. Les bornes SURR BACK/ZONE 2 L/R doivent être branchées aux bornes d'aigus de l'enceinte avant.
• Une fois les branchements nécessaires à la bi-amplification effectués tel qu'indiqué ci-dessous et l'Ampli-tuner AV allumé, vous devez régler le paramètre « Type d'enceinte (avant) » sur « Bi-ampli » pour activer la bi-amplification (cf. page 51).

Important :

• Lorsque vous effectuez les branchements de bi-amplification, veillez à retirer les cavaliers qui relient les bornes d'aigus (haut) et de graves (bas) des enceintes.
• La bi-amplification ne peut être utilisée qu'avec des enceintes compatibles. Consultez le manuel d'utilisation de votre enceinte.

Installation des enceintes bi-amplifiées

1	Branchez la borne FRONT R positive (+) de l’Ampli-tuner AV à la borne graves (en bas) positive (+) de l’enceinte droite. Branchez la borne négative (−) FRONT R de l’Ampli-tuner AV à la borne graves (en bas) négative (−) de l’enceinte droite.
2	Branchez la borne SURR BACK/ZONE 2 R positive (+) de l’Ampli-tuner AV à la borne aigus (en haut) positive (+) de l’enceinte droite. Branchez la borne négative (−) SURR BACK/ZONE 2 R de l’Ampli-tuner AV à la borne aigus (en haut) négative (−) de l’enceinte droite.
3	Branchez la borne FRONT L positive (+) de l’Ampli-tuner AV à la borne graves (en bas) positive (+) de l’enceinte droite. Branchez la borne négative (−) FRONT L de l’Ampli-tuner AV à la borne graves (en bas) négative (−) de l’enceinte gauche.
4	Branchez la borne SURR BACK/ZONE 2 L positive (+) de l’Ampli-tuner AV à la borne aigus (en haut) positive (+) de l’enceinte gauche. Branchez la borne négative (−) SURR BACK/ZONE 2 L de l’Ampli-tuner AV à la borne aigus (en haut) négative (−) de l’enceinte gauche.

SIRI BASIL ZONE 2 R FRONT Aigus (haut) Graves (bas) FRONT SIRI BASIL ZONE 2 L Graves (bas) Aigus (haut) Enceinte droite Enceinte gauche

Raccordement de l'antenne

Cette section explique comment brancher l'antenne FM intérieure et l'antenne cadre AM fournies et comment brancher les antennes FM et AM extérieures vendues dans le commerce. L'Ampli-tuner AV ne captera aucun signal radio sans antenne, c'est pourquoi vous devez brancher une antenne pour pouvoir utiliser le tuner.

Bornes à poussoir AM ANTENNA Prise FM ANTENNA

Raccordement de l'antenne FM intérieure

L'antenne FM intérieure fournie est destinée à être utilisée à l'intérieur exclusivement.

1 Fixez l'antenne FM tel qu'indiqué sur l'illustration.

(Modèles nord-américains)

FM75Ω Insérez la fiche à fond dans la prise.

(Modèles européens)

FM75Ω Insérez la fiche à fond dans la prise.

Une fois votre Ampli-tuner AV prêt à être utilisé, vous devrez rechercher une station de radio FM et ajuster la position de l'antenne FM de manière à obtenir la meilleure réception possible.

2 Utilisez des punaises ou tout autre dispositif similaire pour maintenir l'antenne FM en place.

Punaises, etc.

Mise en garde :

Faites attention de ne pas vous blesser lorsque vous utilisez des punaises.

Si vous ne parvenez pas à obtenir une bonne réception avec l'antenne FM intérieure fournie, essayez d'utiliser une antenne FM extérieure vendue séparément (cf. page 23).

Raccordement de l'antenne cadre AM

L'antenne cadre AM intérieure fournie est destinée à être utilisée à l'intérieur exclusivement.

1 Assemblez l'antenne cadre AM en insérant les languettes dans la base, tel qu'indiqué sur l'illustration.

2 Branchez les deux fils de l'antenne cadre AM sur les bornes à poussoir de l'antenne AM, tel qu'indiqué sur l'illustration.

(Les fils de l'antenne ne sont pas sensibles à la polarité et peuvent donc être branchés de n'importe quelle manière.)

Assurez-vous que les fils sont solidement fixés et que les bornes à poussoir agrippent bien les fils dénudés, et non les gaines.

Une fois votre Ampli-tuner AV prêt à être utilisé, vous devrez rechercher une station de radio AM et ajuster la position de l'antenne AM de manière à obtenir la meilleure réception possible.

Maintenez l'antenne aussi éloignée que possible de votre Ampli-tuner AV, de votre téléviseur, des câbles d'enceinte et des cordons d'alimentation.

Si vous ne parvenez pas à obtenir une bonne réception avec l'antenne AM intérieure fournie, essayez d'utiliser une antenne AM extérieure vendue séparément (cf. page 23).

Raccordement d'une antenne FM extérieure

Si vous ne parvenez pas à obtenir une bonne réception avec l'antenne FM intérieure fournie, essayez d'utiliser une antenne FM extérieure vendue séparément.

FM75Ω

Remarques :

• Les antennes FM extérieures fonctionnent mieux, mais les meilleurs résultats sont parfois obtenus en l'installant dans un grenier.
• Pour obtenir les meilleurs résultats possibles, installez l'antenne FM extérieure loin des grands bâtiments, en évitant que des obstacles ne se trouvent entre votre antenne FM extérieure et votre émetteur FM local.
  • L'antenne extérieure doit être située aussi loin que possible des sources de parasites (enseignes lumineuses, routes passantes, etc.).
• Pour des raisons de sécurité, l'antenne extérieure doit être située aussi loin que possible des lignes d'alimentation et autres équipements à haute tension.
• L'antenne extérieure doit être reliée à la terre, conformément à la règlementation locale en vigueur, afin d'éviter tout risque d'électrocution.

■Utilisation d'un répartiteur d'antenne TV/FM

Il vaut mieux ne pas utiliser la même antenne pour la radio FM et pour la télévision à cause des problèmes d'interférences que cela peut causer. Si les circonstances l'exigent, utilisez un répartiteur d'antenne TV/FM (cf. illustration).

Répartiteur d'antenne TV/FM Vers l'Ampli-tuner AV Vers le téléviseur (ou le magnétoscope)

Raccordement d'une antenne AM extérieure

Si vous ne parvenez pas à obtenir une bonne réception avec l'antenne cadre AM fournic, vous pouvez la compléter par une antenne AM extérieure (cf. illustration).

Antenne cadre AM Antenne extérieure Câble d'antenne isolé ANTENNA AM

Les antennes AM extérieures fonctionnent mieux lorsqu'elles sont installées horizontalement à l'extérieur. Il est cependant parfois possible d'obtenir de bons résultats à l'intérieur en montant l'antenne horizontalement au-dessus d'une fenêtre. Remarque : l'antenne cadre AM doit toujours être branchée. L'antenne extérieure doit être reliée à la terre, conformément à la règlementation locale en vigueur, afin d'éviter tout risque d'électrocution.

À propos des branchements audiovisuels

• Avant d'effectuer des branchements AV, lisez les manuels d'utilisation fournis par les fabricants de vos appareils audiovisuels.
• Ne branchez pas le cordon d'alimentation tant que vous n'avez pas terminé et contrôlé tous les branchements audiovisuels.

Prises numériques optiques

Les prises numériques optiques de l'Ampli-tuner AV sont dotées de couvercles de protection qui s'ouvrent lorsqu'une fiche optique est insérée et se referment lorsque ladite fiche est retirée. Insérez les fiches à fond.

Mise en garde :

Afin de ne pas endommager le couvercle de protection, tenez la fiche optique droite lorsque vous l'insérez ou la retirez.

Code couleurs des branchements AV

Les branchements AV de type RCA obéissent généralement à un code de couleurs : rouge, blanc et jaune. Utilisez les fiches rouges pour brancher les entrées/sorties audio de la voie de droite (généralement indiquée par « R »). Utilisez les fiches blanches pour brancher les entrées/sorties audio de la voie de gauche (généralement indiquée par « L »). Et utilisez les fiches jaunes pour brancher les entrées/sorties vidéo composite.

Gauge (blanc) Audio analogique Gauge (blanc) Droite (rouge) Droite (rouge) J'aune Vidéo composite (Jaune)

• Insérez les fiches à fond afin d'établir un bon contact (les mauvais branchements peuvent causer des parasites ou des dysfonctionnements).

- Afin de prévenir les interférences, tenez les câbles audio et vidéo

éloignés des cordons d'alimentation et des câbles d'enceinte.

Câbles et prises AV

Vidéo / audio

Câble		Prise	Description
HDMI			Les connexions HDMI permettent d'acheminer des signaux audio et vidéo non compressés à définition standard ou haute définition et offrent un son et une image d'une qualité optimale.

Vidéo

Câble vidéo composantes			La vidéo composantes sépare les signaux de luminance (Y) et de différence de couleur (PR, PB), et offre ainsi une image d'une qualité optimale (certains fabricants de téléviseurs signalent différemment leurs prises vidéo composantes).
Câble S-Veridéo			La S-Veridéo sépare les signaux de luminance et de couleur et fournit une meilleure qualité d'image que la vidéo composite.
Câble vidéo composite			La vidéo composite est couramment utilisée sur les téléviseurs, les magnétoscopes et autres équipements vidéo.

Audio

Câble audio numérique optique		OPTICAL	Offre une qualité de son optimale et vous permet de profiter d’un son surround (ex. : Dolby Digital, DTS). La qualité audio est similaire à celle obtenue avec une connexion coaxiale.
Câble audio numérique coaxial		COAIXL	Offre une qualité de son optimale et vous permet de profiter d’un son surround (ex. : Dolby Digital, DTS). La qualité audio est similaire à celle obtenue avec une connexion optique.
Câble audio analogique (RCA)		R	Ce câble achemine les signaux audio analogiques. C’est le format de connexion le plus courant pour les signaux audio analogiques. On le trouve sur la quasi-totalité des appareils audiovisuels.

L'Ampli-tuner AV ne prend pas en charge les prises SCART.

Branchement d'appareils au moyen d'un câble HDMI

À propos de l'interface HDMI

Conçue pour répondre aux besoins croissants de la télévision numérique, l'HDMI (High Definition Multimedia Interface) est une nouvelle norme d'interface numérique permettant de raccorder des téléviseurs, des vidéoprojecteurs, des lecteurs de DVD/BD, des décodeurs numériques et d'autres appareils vidéo. Jusqu'à présent, plusieurs câbles audio et vidéo différents étaient nécessaires pour raccorder des appareils audiovisuels. Avec la norme HDMI, un seul câble permet d'acheminer les signaux de commande, les signaux vidéo numériques et les signaux émis par un maximum de huit canaux audio numériques (PCM 2 can., audio numérique multicanaux et PCM multicanaux).

Le flux vidéo HDMI (signal vidéo) est compatible avec la norme DVI (Digital Visual Interface) ^1 : les téléviseurs et les écrans dotés d'une entrée DVI peuvent donc être branchés au moyen d'un câble adaptateur HDMI/DVI. (Cela ne fonctionne pas avec tous les téléviseurs et écrans, auquel cas, aucune image n'apparaît.)

L'Ampli-tuner AV utilise le protocole HDCP (High-bandwidth Digital Content Protection) ^*2 , seuls les appareils compatibles avec HDCP pourront afficher l'image.

L'interface HDMI de l'Ampli-tuner AV repose sur les normes suivantes :

x.v.Color, Deep Color, Lip Sync, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, DSD, et PCM multicanaux

Formats audio pris en charge

• PCM linéaire à deux canaux (32–192 kHz, 16/20/24 bits)
• PCM linéaire multicanaux (jusqu'à 7.1 can., 32–192 kHz, 16/20/24 bits)
• Train de bits (DSD, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio)

Votre lecteur DVD/BD doit également prendre en charge la sortie HDMI des formats audio ci-dessus.

■Commande du système d'Onkyo

RIHD, qui signifie Remote Interactive over HDMI, est le nom de la fonction de commande du système des appareils Onkyo. L'Ampli-tuner AV est compatible avec les commandes CEC (Consumer Electronics Control), ce qui permet de commander le système via la connexion HDMI et fait partie de la norme HDMI. La norme CEC assure l'interopérabilité entre différents appareils. Toutefois, nous ne pouvons garantir que ces commandes fonctionneront avec des appareils non compatibles avec RIHD

• Réglez « HDMI Contrôle (RIHD) » sur « Activé » (page 101).
• Consultez les sections « Commande d'un téléviseur » (page 127) et « Commande d'un lecteur ou d'un enregistreur DVD » (page 128) pour toute information complémentaire.

Remarques :

- Ne branchez pas plus d'appareils compatibles RIHD que le nombre indiqué ci-dessous à la borne d'entrée HDMI de façon à ce que les opérations liées fonctionnent correctement.

a. Jusqu'à 3 pour le lecteur de DVD/BD
b. Jusqu'à 3 pour l'enregistreur de DVD/BD
c. Jusqu'à 4 pour le décodeur câble/satellite.

- Ne branchez pas l'Ampli-tuner AV à l'autre Ampli-tuner AV/amplificateur audiovisuel via HDMI.

- Quand un nombre d'appareils compatibles RIHD supérieur au nombre indiqué ci-dessus est branché, les opérations liées ne sont pas garanties.

À propos de la protection des droits d'auteur

L'Ampli-tuner AV prend en charge la norme HDCP (High-bandwidth Digital Content Protection) ^*2 , un système de protection des signaux vidéo numériques contre la copie. Les autres appareils connectés à l'Ampli-tuner AV via une liaison HDMI doivent également prendre en charge la norme HDCP.

*1 DVI (Digital Visual Interface) : norme d'interface d'affichage numérique développée par le DDWG ^3 en 1999.
*2 HDCP (High-bandwidth Digital Content Protection) : technologie de cryptage vidéo développée par Intel pour les interfaces HDMI/DVI. Elle permet de protéger le contenu vidéo et nécessite un appareil compatible HDCP pour afficher les données vidéo cryptées.
*3 DDWG (Digital Display Working Group) : dirigé par Intel, Compaq, Fujitsu, Hewlett Packard, IBM, NEC et Silicon Image, l'objectif affiché de ce groupe d'industriels est de répondre aux besoins du secteur en matière de connectivité numérique pour les écrans PC et numériques hautes performances.

Réalisation de branchements HDMI

Étape 1 :

Utilisez des câbles HDMI pour brancher les prises HDMI de l'Ampli-tuner AV à votre lecteur DVD/BD, téléviseur, vidéoprojecteur, etc. compatible HDMI.

Étape 2 :

Affectez chaque entrée HDMI IN à un sélecteur d'entrée dans Réglage de l'entrée HDMI (cf. page 48).

■Signaux vidéo

Les signaux vidéo numériques reçus par les prises HDMI IN sont normalement restitués par la sortie HDMI OUT de votre téléviseur. Les sources vidéo composite, S-vidéo et vidéo composantes peuvent être converties pour la sortie HDMI. Cf. « Formats de connexion vidéo (TX-NR807) » page 27 et « Formats de connexion vidéo (HT-RC180) » page 29 pour plus d'informations.

■Signaux audio

Les signaux audio numériques reçus par les prises HDMI IN sont restitués par les enceintes et le casque raccordé à l'Ampli-tuner AV. Normalement, ils ne sont pas restitués par la sortie HDMI OUT, à moins que le paramètre « Sortie TV audio » ne soit réglé sur « Activé » (cf. page 100).

Pour écouter les signaux audio reçus par les prises HDMI IN par les enceintes du téléviseur :

• Réglez le paramètre « Contrôle TV » sur « Activé » (cf. page 102) pour un téléviseur compatible RIHD.
• Réglez le paramètre « Sortie TV audio » sur « Activé » (cf. page 100) lorsque votre téléviseur n'est pas compatible RIHD ou le paramètre « Contrôle TV » est sur « Coupé ».
• Réglez le paramètre se sortie audio de votre lecteur DVD/BD sur PCM.

Remarques :

• Le flux vidéo HDMI est compatible avec la norme DVI (Digital Visual Interface) : les téléviseurs et les écrans dotés d'une entrée DVI peuvent donc être branchés au moyen d'un câble adaptateur HDMI/DVI. (Remarque : les connexions DVI n'acheminent que les signaux vidéo et vous devez donc effectuer un branchement séparé pour les signaux audio.) Toutefois, nous ne pouvons garantir la fiabilité de fonctionnement avec un adaptateur de ce type. De plus, les signaux vidéo provenant d'un ordinateur ne sont pas garantis.
• Lorsque vous écoutez les données audio lues par un appareil HDMI via l'Ampli-tuner AV, réglez l'appareil HDMI de manière à ce que les signaux vidéo puissent être vus sur l'écran du téléviseur (sur le téléviseur, sélectionnez l'entrée de l'appareil HDMI banché à l'Ampli-tuner AV). Si le téléviseur est éteint ou s'il est réglé sur une autre source d'entrée, aucun son ne sera émis par l'Ampli-tuner AV ou le son émis risque d'être coupé.
• Lorsque le paramètre « Sortie TV audio » est réglé sur « Activé » (cf. page 100), et que vous écoutez par l'intermédiaire des enceintes de votre téléviseur, si vous activez la commande du volume de l'Ampli-tuner AV le son sera émis également par les enceintes de l'Ampli-tuner AV. Lorsque le « Contrôle TV » est réglé sur « Activé » pour écouter par l'intermédiaire des enceintes de votre téléviseur compatible récem contrôle du volume de l'Ampli-tuner AV permet d'obtenir l'émission du son par les enceintes de l'Ampli-tuner AV et de mettre en sourdine les enceintes du téléviseur. Pour couper les enceintes de l'Ampli-tuner AV modifiez les réglages, modifiez les réglages de votre téléviseur ou coupez le son de l'Ampli-tuner AV.
• Le signal audio HDMI (fréquence d'échantillonnage, etc.) peut être limité par l'appareil source raccordé. Si l'image est de mauvaise qualité ou si aucun son n'est émis par l'appareil branché via HDMI, vérifiez les réglages. Consultez le manuel d'utilisation de l'appareil branché pour plus d'informations.

Branchements audio et vidéo

En branchant les sorties audio et vidéo de votre lecteur DVD/BD et d'autres appareils audiovisuels à l'Ampli-tuner AV, vous pouvez sélectionner simultanément l'audio et la vidéo simplement en sélectionnant la source d'entrée correspondante sur l'Ampli-tuner AV.

Quelles connexions dois-je utiliser ?

L'Ampli-tuner AV prend en charge plusieurs formats de connexion afin d'assurer la compatibilité avec une large gamme d'appareils audiovisuels. Le format choisi dépend des formats pris en charge par vos autres appareils. Utilisez les sections suivantes comme guide.

Formats de connexion vidéo (TX-NR807)

Les équipements vidéo peuvent être banchés à l'Ampli-tuner AV à l'aide de l'un des formats de connexion vidéo suivants : vidéo composite, S-vidéo, vidéo composantes ou HDMI, ce dernier offrant la meilleure qualité d'image. L'Ampli-tuner AV peut effectuer la conversion ascendante et descendante entre différents formats vidéo, en fonction du paramètre « Sortie écran », qui détermine en général si les signaux vidéo sont convertis de façon ascendante pour la sortie vidéo composantes ou HDMI.

Pour des performances vidéo optimales, THX conseille de faire passer le signal vidéo sans conversion ascendante (par exemple de l'entrée vidéo composantes à la sortie vidéo composantes).

Il est également conseillé d'appuyer simultanément sur les touches [VCR/DVR] et [RETURN] de l'Ampli-tuner AV. Sélectionnez « Skip » dans le paramètre « VideoProcessor » affiché sur l'écran. Pour retourner au paramètre original, appuyez simultanément sur le même bouton.

■Paramètre « Sortie écran » réglé sur « HDMI »

Avec le paramètre « Sortie écran » réglé sur « HDMI » (cf. page 43), les signaux d'entrée vidéo circulent dans l'Ampli-tuner AV comme indiqué sur la figure, avec une conversion ascendante de toutes les sources vidéo composite, S-vidéo et vidéo composantes pour la sortie HDMI. Utilisez ce réglage si vous branchez la sortie HDMI OUT de l'Ampli-tuner AV à votre téléviseur.

Les sorties vidéo composite, S-vidéo et vidéo composantes acheminent leurs signaux d'entrée respectifs tels quels.

Remarque :

S'il n'est pas branché à HDMI OUT, le paramètre « Sortie écran » sera automatiquement commuté en « Analogique » (cf. page 28). Dans ce cas, le réglage de la résolution de sortie sera

celui de la sortie HDMI (cf. page 46). En outre, il sera commuté en « 1080i » quand « 1080p » est sélectionné et en « Inchangé » quand « Auto ».

Lecteur DVD/BD, etc. Tableau de circulation des signaux vidéo

Téléviseur, vidéoprojecteur, etc.

■Paramètre « Sortie écran » réglé sur « Analogique »

Avec le paramètre « Sortie écran » réglé sur « Analogique » (cf. page 43), les signaux d'entrée vidéo circulent dans l'Ampli-tuner AV comme indiqué sur la figure, avec une conversion ascendante de toutes les sources vidéo composite, et S-vidéo pour la sortie vidéo composantes. Utilisez ce réglage si vous branchez COMPONENT VIDEO MONITOR OUT de l'Ampli-tuner AV à votre téléviseur.

La vidéo composite est convertie de façon ascendante en S-vidéo et la S-vidéo est convertie de façon descendante en vidéo composite. Remarque : ces conversions s'appliquent uniquement aux sorties MONITOR OUT V et S, pas aux sorties VCR/DVR OUT V et S. Les sorties vidéo composite, S-vidéo et vidéo composantes acheminent leurs signaux d'entrée respectifs tels quels.

L'acheminement de signal s'applique également quand le paramètre « Résolution » est réglé sur « Inchangé » (cf. page 46).

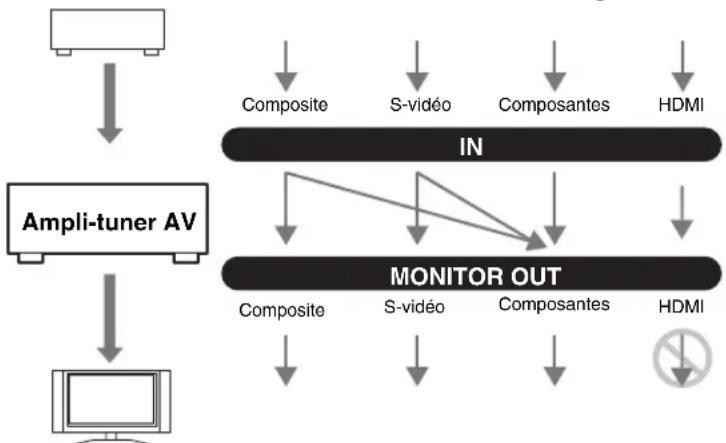

Acheminement du signal vidéo et réglage de la résolution

Quand le paramètre « Sortie écran » est réglé sur « Analogique » (cf. page 43), si le paramètre « Résolution » est réglé sur tout autre réglage que « Inchangé » (cf. page 46), l'acheminement du signal vidéo sera celui indiqué ci-dessous, avec une conversion ascendante des sources vidéo composite et S-vidéo pour la sortie vidéo composantes.

Les sorties vidéo composite, S-vidéo et vidéo composantes acheminent leurs signaux d'entrée analogiques respectifs tels quels. Les signaux d'entrée HDMI ne sont pas émis.

Lecteur DVD/BD, etc. Tableau de circulation des signaux vidéo

Téléviseur, vidéoprojecteur, etc.

Lecteur DVD/BD, etc. Tableau de circulation des signaux vidéo

Téléviseur, vidéoprojecteur, etc.

Formats de connexion vidéo (HT-RC180)

Les équipements vidéo peuvent être raccordés à l'Ampli-tuner AV à l'aide de l'un des formats de connexion vidéo suivants : vidéo composite, S-vidéo, vidéo composantes ou HDMI, ce dernier offrant la meilleure qualité d'image. Pour des performances vidéo optimales, THX conseille de faire passer le signal vidéo sans conversion ascendante (par exemple de l'entrée vidéo composantes à la sortie vidéo composantes). Il est également conseillé d'appuyer simultanément sur les touches [VCR/DVR] et [RETURN] de l'Ampli-tuner AV. Sélectionnez « Skip » dans le paramètre « VideoProcessor » affiché sur l'écran. Pour retourner au paramètre original, appuyez simultanément sur le même bouton.

Les signaux d'entrée vidéo passent dans l'Ampli-tuner AV comme indiqué, avec une conversion ascendante de tous les signaux vidéo composite, S-vidéo et vidéo composantes pour la sortie HDMI.

Les sorties vidéo composite, S-vidéo et vidéo composantes acheminent leurs signaux d'entrée respectifs tels quels.

Lecteur DVD/BD, etc. Tableau de circulation des signaux vidéo

Téléviseur, vidéoprojecteur, etc.

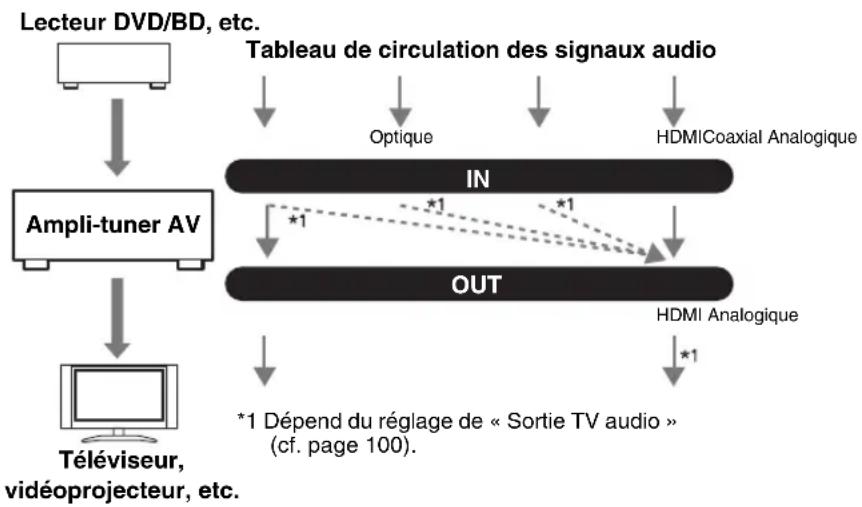

Formats de connexion audio

Les équipements audio peuvent être raccordés à l'Ampli-tuner AV à l'aide de l'un des formats de connexion audio suivants : analogique, optique, coaxial ou HDMI.

Lorsque vous choisissez un format de connexion, n'oubliez pas que l'Ampli-tuner AV ne convertit pas les signaux d'entrée numériques pour les sorties de ligne analogiques et inversement. Par exemple, des signaux audio connectés à une entrée numérique optique ou coaxiale ne sont pas restitués par la sortie TV/TAPE OUT analogique.

Si des signaux sont présents à plus d'une entrée, les entrées seront sélectionnées automatiquement selon l'ordre de priorité suivant : HDMI, numérique, analogique.

Raccordement d'un téléviseur ou d'un vidéoprojecteur

Cf. « Branchement d'appareils au moyen d'un câble HDMI » page 25 pour toute information complémentaire sur les branchements HDMI.

Étape 1 : Connexion vidéo

Choisissez une connexion vidéo adaptée à votre téléviseur (A, B, ou C), puis effectuez la connexion.

Étape 2 : Connexion audio

Choisissez une connexion audio adaptée à votre téléviseur (a, ■, ou ■), puis effectuez la connexion.

• Avec une connexion a, vous pouvez écouter et enregistrer des données audio depuis votre téléviseur ou écouter ces données dans la Zone 2 ou la Zone 3.
• Pour profiter d'un son Dolby Digital et DTS, utilisez une connexion b ou c. (Pour également enregistrer ou écouter en Zone 2 ou en Zone 3, utilisez a et b, ou a et c.)

Connexion Ampli-tuner AV		Circulation des signaux	Téléviseur, vidéoprojecteur, etc.
A	COMPONENT VIDEO MONITOR OUT ⇒	Entrée vidéo composantes
B	MONITOR OUT S ⇒	Entrée S-Viséo
C	MONITOR OUT V ⇒	Entrée vidéo composite
a	TV/TAPE IN L/R ⇌	Sortie audio analogique G/D
b	DIGITAL COAXIAL IN 2 (VCR/DVR)	⇐	Sortie coaxiale numérique
c	DIGITAL OPTICAL IN 1 (GAME)	⇐	Sortie optique numérique
    subgraph_Panel_A["Component Video"]
        A1["TV/ Tape"] --> A2["Video IN"]
        A2 --> A3["Video OUT"]
        A3 --> A4["Audio OUT"]
        A4 --> A5["COAXIAL OUT"]
        A5 --> A6["OPTICAL OUT"]
        A6 --> A7["TV/ Tape"]
        A7 --> A8["Video IN"]
        A8 --> A9["VIDEO OUT"]
        A9 --> A10["Audio OUT"]
        A10 --> A11["S VIDEO IN"]
        A11 --> A12["VIDEO OUT"]
        A12 --> A13["Audio OUT"]
        A13 --> A14["S VIDEO IN"]
        A14 --> A15["VIDEO OUT"]
        A15 --> A16["Audio OUT"]
        A16 --> A17["S VIDEO IN"]
        A17 --> A18["VIDEO OUT"]
        A18 --> A19["S VIDEO IN"]
        A19 --> A20["Video OUT"]
        A20 --> A21["S VIDEO IN"]
        A21 --> A22["Video OUT"]
        A22 --> A23["S VIDEO IN"]
        A23 --> A24["S VIDEO OUT"]
        A24 --> A25["Video OUT"]
        A25 --> A26["S VIDEO IN"]
        A26 --> A27["S VIDEO OUT"]
        A27 --> A28["S VIDEO IN"]
        A28 --> A29["S VIDEO OUT"]
        A29 --> A30["S VIDEO IN"]
        A30 --> A31["S VIDEO OUT"]
        A31 --> A32["S VIDEO IN"]
        A32 --> A33["S VIDEO OUT"]
        A33 --> A34["S VIDEO IN"]
        A34 --> A35["S VIDEO OUT"]
        A35 --> A36["S VIDEO IN"]
        A36 --> A37["S VIDEO OUT"]
        A37 --> A38["S VIDEO IN"]
        A38 --> A39["S VIDEO OUT"]
        A39 --> A40["S VIDEO IN"]
        A40 --> A41["S VIDEO OUT"]
        A41 --> A42["S VIDEO IN"]
        A42 --> A43["S VIDEO OUT"]
        A43 --> A44["S VIDEO IN"]
        A44 --> A45["S VIDEO OUT"]
        A45 --> A46["S VIDEO IN"]
        A46 --> A47["S VIDEO OUT"]
        A47 --> A48["S VIDEO IN"]
        A48 --> A49["S VIDEO OUT"]
        A49 --> A50["S VIDEO IN"]
        A50 --> A51["S VIDEO OUT"]
        A51 --> A52["S VIDEO IN"]
        A52 --> A53["S VIDEO OUT"]
        A53 --> A54["S VIDEO IN"]
        A54 --> A55["S VIDEO OUT"]
        A55 --> A56["S VIDEO IN"]
        A56 --> A57["S VIDEO OUT"]
        A57 --> A58["S VIDEO IN"]
        A58 --> A59["S VIDEO OUT"]
        A59 --> A60["S VIDEO IN"]
        A60 --> A61["S VIDEO OUT"]
        A61 --> A62["S VIDEO IN"]
        A62 --> A63["S VIDEO OUT"]
        A63 --> A64["S VIDEO IN"]
        A64 --> A65["S VIDEO OUT"]
        A65 --> A66["S VIDEO IN"]
        A66 --> A67["S VIDEO OUT"]
        A67 --> A68["S VIDEO IN"]
        A68 --> A69["S VIDEO OUT"]
        A69 --> A70["S VIDEO IN"]
        A70 --> A71["S VIDEO OUT"]
        A71 --> A72["S VIDEO IN"]
        A72 --> A73["S VIDEO OUT"]
        A73 --> A74["S VIDEO IN"]
        A74 --> A75["S VIDEO OUT"]
        A75 --> A76["S VIDEO IN"]
        A76 --> A77["S VIDEO OUT"]
        A77 --> A78["S VIDEO IN"]
        A78 --> A79["S VIDEO OUT"]
        A79 --> A80["S VIDEO IN"]
        A80 --> A81["S VIDEO OUT"]
        A81 --> A82["S VIDEO IN"]
        A82 --> A83["S VIDEO OUT"]
        A83 --> A84["S VIDEO IN"]
        A84 --> A85["S VIDEO OUT"]
        A85 --> A86["S VIDEO IN"]
        A86 --> A87["S VIDEO OUT"]
        A87 --> A88["S VIDEO IN"]
        A88 --> A89["S VIDEO OUT"]
        A89 --> A90["S VIDEO IN"]
        style Panel_A fill:#f9f,stroke:#333
    style Panel_B fill:#ccf,stroke:#333
    style Panel_C fill:#cfc,stroke:#333
    style Panel_C_D fill:#fcc,stroke:#333
    style Panel_C_E fill:#ffc,stroke:#333
    style Panel_C_F fill:#fcc,stroke:#333
    style Panel_C_G fill:#fcc,stroke:#333
    style Panel_C_H fill:#fcc,stroke:#333
    style Panel_C_I fill:#fcc,stroke:#333
    style Panel_C_O fill:#fcc,stroke:#333
    style Panel_C_P fill:#fcc,stroke:#333
    style Panel_C_O fill:#fcc,stroke:#333
    style Panel_C_T fill:#fcc,stroke:#333
    style Panel_C_U fill:#fcc,stroke:#333
    style Panel_C_V fill:#fcc,stroke:#333
    style Panel_C_W fill:#fcc,stroke:#333
    style Panel_C_Z fill:#fcc,stroke:#333
    style Panel_C_X fill:#fcc,stroke:#333
    style Panel_C_Y fill:#fcc,stroke:#333
    style Panel_C_Z_R fill:#fcc,stroke:#333
    style Panel_C_Z_P fill:#fcc,stroke:#333
    style Panel_C_Z_R_I fill:#fcc,stroke:#333
    style Panel_C_Z_R_O fill:#fcc,stroke:#333
    style Panel_C_Z_R_I_R fill:#fcc,stroke:#333
    style Panel_C_Z_R_O_R fill:#fcc,stroke:#333
    style Panel_C_Z_R_I_R fill:#fcc,stroke:#333
    style Panel_C_Z_R_O_R fill:#fcc,stroke:#333
    style Panel_C_Z_R_I_R fill:#fcc,stroke:#333
    style Panel_C_Z_R_O_R fill:#fcc,stroke:#333
    style Panel_C_Z_R_I_R fill:#fcc,stroke:#333

Quand vous utilisez la connexion b ou c, vous devez affecter l'entrée audio numérique (cf. page 50).

Si votre téléviseur ne possède pas de sorties audio, raccordez une sortie audio de votre magnétoscope ou de votre décodeur câble/satellite à l'Ampli-tuner AV, puis utilisez son tuner pour écouter des émissions de télévision sur l'Ampli-tuner AV (cf. pages 32 et 34).

Raccordement d'un lecteur DVD

Cf. « Branchement d'appareils au moyen d'un câble HDMI » page 25 pour toute information complémentaire sur les branchements HDMI.

Étape 1 : Connexion vidéo

Choisissez une connexion vidéo adaptée à votre lecteur DVD (A, B, ou C), puis effectuez la connexion. Vous devez raccorder l'Ampli-tuner AV à votre téléviseur en utilisant le même type de connexion.

Étape 2 : Connexion audio

Choisissez une connexion audio adaptée à votre lecteur DVD (a, ■, ou ■), puis effectuez la connexion.

• Avec une connexion a, vous pouvez écouter et enregistrer des données audio depuis votre lecteur DVD ou écouter ces données dans la Zone 2 ou la Zone 3.
• Pour profiter d'un son Dolby Digital et DTS, utilisez une connexion b ou c. (Pour également enregistrer ou écouter en Zone 2 ou en Zone 3, utilisez a t , b et a c
• Si votre lecteur DVD est doté de sorties principales gauche et droite et de sorties multicanaux gauche et droite, veillez à utiliser les sorties principales gauche et droite pour effectuer le branchement a.

Connexion	Ampli-tuner	AV Circulation des signaux	Lecteur DVD
A	COMPONENT VIDEO IN 1 (DVD/BD)	⇐	Sortie vidéo composantes
B	DVD/BD IN S ⇌	Sortie S-vidéo
C	DVD/BD IN V ⇌	Sortie vidéo composite
a	DVD/BD IN L/R ⇌	Sortie audio analogique G/D
b	DIGITAL COAXIAL IN 1 (DVD/BD)	⇐	Sortie coaxiale numérique
c	DIGITAL OPTICAL IN 1 (GAME)	⇐	Sortie optique numérique

b DIGITAL IN 1 DVD COAXIL IN 2 DVD IN 3 DVD IN 4 R1 INTERNATIONAL RS3301 GND IN L R PHONO SURVIV ZONE A R L C TV/TAPE R S GAME CBL/SAT VCR/DVR DVD/BO MONITOR OUT V S COMPONENT VIDEO HOTTER/DAVIDEN A Y CA/PB CAPA I B a L AUDIO OUT S VIDEO OUT VIDEO OUT COMPONENT VIDEO OUT COAXIAL OUT OPTICAL OUT L AUDIO OUT S VIDEO OUT VIDEO OUT COMPONENT VIDEO OUT Lecteur DVD

Quand vous utilisez la connexion ⓒ, vous devez affecter l'entrée audio numérique (cf. page 50).

Raccordement d'un magnétoscope ou d'un graveur DVD pour la lecture

Avec cette configuration, vous pouvez utiliser le tuner de votre magnétoscope pour écouter vos émissions de télévision préférées via l'Ampli-tuner AV, ce qui est utile si votre téléviseur ne possède pas de sorties audio.

Étape 1 : Connexion vidéo

Choisissez une connexion vidéo adaptée à votre magnétoscope ou à votre graveur DVD (A B ou C), puis effectuez la connexion. Vous devez raccorder l'Ampli-tuner AV à votre téléviseur en utilisant le même type de connexion.

Étape 2 : Connexion audio

Choisissez une connexion audio adaptée à votre magnétoscope ou à votre graveur DVD (a, b, ou c), puis effectuez la connexion.

• Avec une connexion a, vous pouvez écouter votre magnétoscope ou votre graveur DVD, dans la Zone 2 ou la Zone 3.
• Pour profiter d'un son Dolby Digital et DTS, utilisez une connexion b ou c. (Pour également écouter en Zone 2 ou en Zone 3, utilisez a t , b et a c

Connexion Ampli-tuner AV		Circulation des signaux	Magnétoscope ou graveur DVD
A	COMPONENT VIDEO IN 2 (CBL/SAT)	⇐	Sortie vidéo composantes
B	VCR/DVR IN S ⇌ Sortie S-vidéo
C	VCR/DVR IN V ⇌ Sortie vidéo composite
a	VCR/DVR IN L/R ⇌ Sortie audio analogique G/D
b	DIGITAL COAXIAL IN 2 (VCR/DVR)	⇐	Sortie coaxiale numérique
c	DIGITAL OPTICAL IN 1 (GAME)	⇐	Sortie optique numérique

Quand vous utilisez la connexion c vous devez affecter l'entrée audio numérique (cf. page 50).
Quand vous utilisez la connexion A vous devez affecter l'entrée vidéo composantes (cf. page 49).

Raccordement d'un magnétoscope ou d'un graveur DVD pour l'enregistrement

Étape 1 : Connexion vidéo

Choisissez une connexion vidéo adaptée à votre magnétoscope ou à votre graveur DVD (A ou B), puis effectuez la connexion. La source vidéo à enregistrer doit être raccordée à l'Ampli-tuner AV à l'aide du même type de connexion.

Étape 2 : Connexion audio

Effectuez la connexion audio a

Connexion	Ampli-tuner	AV Circulation des signaux	Magnétoscope ou graveur DVD
A	VCR/DVR OUT S	⇒	Entrée S-Viséo
B	VCR/DVR OUT V	⇒	Entrée vidéo composite
a	VCR/DVR OUT L/R	⇒	Entrée audio analogique G/D

DIGITAL IN 1 IN 2 IN 3 DIGITAL DIGITAL COXIAL IN 2 IN 3 DIGITAL DIGITAL PHONG R GND IN R L R C D TH/TAPE EUR/2 ZONE 1 A + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - L AUDIO IN R S VIDEO IN VIDEO IN + - V GAME CBL/SAT VCR/DVR DVD/SD MONITOR OUT V COMPONENT VIDEO COLD/SATERS COMPONENT VIDEO COLD/SATERS V CA/P9 CA/PA B A a Magnétoscope ou graveur DVD

Remarques :

• L'Ampli-tuner AV doit être sous tension pour pouvoir effectuer l'enregistrement. Aucun enregistrement n'est possible s'il est en mode veille.
• Si vous souhaitez enregistrer directement de votre téléviseur ou de votre magnétoscope sur le magnétoscope dédié à l'enregistrement sans passer par l'Ampli-tuner AV, branchez les sorties audio et vidéo du téléviseur/magnétoscope directement sur les sorties audio et vidéo du magnétoscope dédié à l'enregistrement. Consultez les manuels d'utilisation de votre téléviseur et de vos magnétoscopes pour toute information complémentaire.
• Les signaux vidéo raccordés aux entrées vidéo composite ne peuvent être enregistrés que via des entrées vidéo composite. Si votre téléviseur/magnétoscope est raccordé à une entrée vidéo composite, le magnétoscope dédié à l'enregistrement doit impérativement être raccordé à une sortie vidéo composite. De même, les signaux vidéo branchés aux entrées S-vidéo ne peuvent être enregistrés que via des entrées S-vidéo. Si votre téléviseur/magnétoscope est branché à une entrée S-vidéo, le magnétoscope dédié à l'enregistrement doit impérativement être raccordé à une sortie S-vidéo.

Raccordement d'un décodeur câble/satellite/TNT ou d'autres sources vidéo

Avec cette configuration, vous pouvez utiliser votre décodeur câble/satellite pour écouter vos émissions de télévision préférées via l'Ampli-tuner AV, ce qui est utile si votre téléviseur ne possède pas de sorties audio.

Étape 1 : Connexion vidéo

Choisissez une connexion vidéo adaptée à votre source vidéo (A, B, ou C), puis effectuez la connexion. Vous devez raccorder l'Ampli-tuner AV à votre téléviseur en utilisant le même type de connexion.

Étape 2 : Connexion audio

Choisissez une connexion audio adaptée à votre source vidéo (a ■, ou ■), puis effectuez la connexion.

• Avec une connexion a, vous pouvez écouter et enregistrer des données audio depuis la source vidéo ou écouter ces données dans la Zone 2 ou la Zone 3.
• Pour profiter d'un son Dolby Digital et DTS, utilisez une connexion b ou c. (Pour également enregistrer ou écouter en Zone 2 ou en Zone 3, utilisez a et b, ou a et c.)

Connexion	Ampli-tuner	AV Circulation des signaux	Source vidéo
A	COMPONENT VIDEO IN 2 (CBL/SAT)	⇐	Sortie vidéo composantes
B	CBL/SAT IN S ⇌ Sortie S-vidéo
C	CBL/SAT IN V ⇌ Sortie vidéo composite
a	CBL/SAT IN L/R ⇌ Sortie audio analogique G/D
b	DIGITAL COAXIAL IN 3 (CBL/SAT)	⇐	Sortie coaxiale numérique
c	DIGITAL OPTICAL IN 2 (CD)	⇐	Sortie optique numérique

Quand vous utilisez la connexion c. vous devez affecter l'entrée audio numérique (cf. page 50).

Raccordement d'une console de jeu

Étape 1 : Connexion vidéo

Choisissez une connexion vidéo adaptée à votre console de jeu (A, B, ou C), puis effectuez la connexion. Vous devez raccorder l'Ampli-tuner AV à votre téléviseur en utilisant le même type de connexion.

Étape 2 : Connexion audio

Choisissez une connexion audio adaptée à votre console de jeu (a ou b), puis effectuez la connexion.

• Avec une connexion a, vous pouvez écouter et enregistrer des données audio depuis votre console de jeu ou écouter ces données dans la Zone2 ou la Zone3.
• Pour profiter d'un son Dolby Digital et DTS, utilisez une connexion b. (Pour également enregistrer ou écouter en Zone 2 ou en Zone 3, utilisez a t . b

Connexion	Ampli-tuner	AV Circulation des signaux	Console de jeu
A	COMPONENT VIDEO IN 2 (CBL/SAT) ← Sortie vidéo composantes
B	GAME IN S ← Sortie S-vidéo
C	GAME IN V ← Sortie vidéo composite
a	GAME IN L/R ← Sortie audio analogique G/D
b	DIGITAL OPTICAL IN 1 (GAME) ← Sortie optique numérique

    subgraph Console_3
        BM["OPTICAL OUT"] --> BN["L"]
        BO["AUDIO OUT"] --> BP["R"]
        BQ["S VIDEO OUT"] --> BR["S"]
        BS["VIDEO OUT COMPONENT VIDEO OUT"] --> BT["Y"]
        BU["PB"] --> BV["Pb"]
        BW["Pr"] --> BX["Pb"]

    subgraph Console_4
        BY["OPTICAL OUT"] --> BZ["L"]
        CA["AUDIO OUT"] --> CB["R"]
        CC["S VIDEO OUT"] --> CD["S"]
        DD["VIDEO OUT COMPONENT VIDEO OUT"] --> DE["Y"]
        DF["PB"] --> DG["Pb"]
        DH["Pr"] --> DI["Pb"]

    end

    subgraph Console_5
        DJ["OPTICAL OUT"] --> DK["L"]
        DL["AUDIO OUT"] --> DV["R"]
        DV --> DW["S"]
        DX["S VIDEO OUT"] --> DX["S"]
        DX --> DXD["Y"]
        DXD --> DXDZ["Pb"]
        DXD --> DXDZL["Pb"]

    end

    subgraph Console_6
        CM["OPTICAL OUT"] --> CN["L"]
        CO["AUDIO OUT"] --> CR["R"]
        CS["S VIDEO OUT"] --> CS["S"]
        CT["VIDEO OUT COMPONENT VIDEO OUT"] --> CTZ["Y"]
        CTz --> CTzP["Pb"]
        CTz --> CTzD["Pb"]

    end

    subgraph Console_7
        DU["OPTICAL OUT"] --> DVZ["L"]
        DUZ["AUDIO OUT"] --> DVZR["S"]
        DVZR --> DVZRd["Y"]
        DVZr["DVD/SD"] --> DVZrD["V"]
        DVZrD["V-DVD/SD"] --> DVZrDv["V-DVD/SD"]

    end

    subgraph Console_8
        WJ["OPTICAL OUT"] --> WJZ["L"]
        WJZ["AUDIO OUT"] --> WJZR["S"]
        WJZR --> WJZRd["Y"]
        WJZr["DVD/SD"] --> WJZrD["V-DVD/SD"]

    end

    subgraph Console_9
        XJ["OPTICAL OUT"] --> XJZ["L"]
        XJZ["AUDIO OUT"] --> XJZR["S"]
        XJZR --> XJZRd["Y"]
        XJZr["DVD/SD"] --> XJZrD["V-DVD/SD"]

    end

    subgraph Console_10
        YJ["OPTICAL OUT"] --> YJZ["L"]
        YJZ["AUDIO OUT"] --> YJZR["S"]
        YJZR --> YJZRd["Y"]
        YJZr["DVD/SD"] --> YJZrD["V-DVD/SD"]

    end

    subgraph Console_11
        ZJ["OPTICAL OUT"] --> ZJZ["L"]
        ZJZ["AUDIO OUT"] --> ZJZR["S"]
        ZJZR --> ZJZRd["Y"]
        ZJZr["DVD/SD"] --> ZJZrD["V-DVD/SD"]

    end

    subgraph Console_12
        DA["OPTICAL OUT"] --> DAZ["L"]
        DAZ["AUDIO OUT"] --> DAZR["S"]
        DAZR --> DAZRd["Y"]
        DAZr["DVD/SD"] --> DAZrD["V-DVD/SD"]

    end

    subgraph Console_13
        DB["OPTICAL OUT"] --> DBZ["L"]
        DBZ["AUDIO OUT"] --> DBZR["S"]
        DBZR --> DBZRd["Y"]
        DBZr["DVD/SD"] --> DBZrD["V-DVD/SD"]

    end

    subgraph Console_14
        DC["OPTICAL OUT"] --> DCZ["L"]
        DCZ["AUDIO OUT"] --> DCZR["S"]
        DCZR --> DCZRd["Y"]
        DCZr["DVD/SD"] --> DCZrD["V-DVD/SD"]

    end

    subgraph Console_15
        DD["OPTICAL OUT"] --> DDZ["L"]
        DDZ["AUDIO OUT"] --> DDZR["S"]
        DDZR --> DDZRd["Y"]
        DDZr["DVD/SD"] --> DDZrD["V-DVD/SD"]

    end

    subgraph Console_16
        DE["OPTICAL OUT"] --> DEZ["L"]
        DEZ["AUDIO OUT"] --> DEZR["S"]
        DEZR --> DEZRd["Y"]
        DEZr["DVD/SD"] --> DEZrD["V-DVD/SD"]

    end

    subgraph Console_17
        EF["OPTICAL OUT"] --> EFZ["L"]
        EFZ["AUDIO OUT"] --> EFZR["S"]
        EFZR --> EFZRd["Y"]
        EFZr["DVD/SD"] --> EFZrD["V-DVD/SD"]

    end

    subgraph Console_18
        GF["OPTICAL OUT"] --> GFZ["L"]
        GFZ["AUDIO OUT"] --> GFZR["S"]
        GFZR --> GFZRd["Y"]
        GFZr["DVD/SD"] --> GFZrD["V-DVD/SD"]

    end

Quand vous utilisez la connexion Avous devez affecter l'entrée vidéo composantes (cf. page 49).

Raccordement d'un caméscope ou d'un autre périphérique

Étape 1 : Connexion vidéo

Effectuez la connexion A

Étape 2 : Connexion audio

Choisissez une connexion vidéo adaptée à votre caméscope (a ou b), puis effectuez la connexion.

Connexion	Ampli-tuner	AV Circulation des signaux	Caméscope, etc.
A	AUX INPUT VIDEO	Sortie vidéo composite
a	AUX INPUT L-AUDIO-R	Sortie audio analogique G/D
b	AUX INPUT DIGITAL	Sortie optique numérique

Caméscope, etc. VIDEO AUX INPUTAUX L- AUDIO- R a INRUX INPUT DIGITAL VIDEO OUT L- AUDIO -R OUT OPTICAL OUT

Raccordement d'un lecteur CD ou d'une platine disque

■ Lecteur CD ou platine disque (MM) avec pré-amplificateur intégré

Étape 1 :

Choisissez une connexion vidéo adaptée à votre lecteur CD (a, ■, ou ■). Utilisez une connexion pour une platine disque dotée d'un pré-amplificateur intégré.

• Avec une connexion a, vous pouvez écouter et enregistrer des données audio depuis votre lecteur CD ou écouter ces données dans la Zone 2 ou la Zone 3.
• Pour raccorder votre lecteur CD au moyen d'une connexion numérique, utilisez une connexion b ou c. (Pour également enregistrer ou écouter en Zone 2 ou en Zone 3, utilisez a et b, ou a et c.)

Connexion	Ampli-tuner	AV Circulation des signaux	Lecteur CD ou platine disque
a	CD IN L/R Sortie audio analogique G/D
b	DIGITAL COAXIAL IN 2 (VCR/DVR)		Sortie coaxiale numérique
c	DIGITAL OPTICAL IN 2 (CD)		Sortie optique numérique

■ Platine disque (MM) sans pré-amplificateur phono intégré

La prise PHONO IN de l'Ampli-tuner AV est conçue pour être utilisée avec une cellule à aimant mobile (MM).

Utilisez un câble audio analogique pour connecter les prises PHONO IN L/R de l'Ampli-tuner AV à la sortie audio de votre platine disque.

Remarques :

• Si votre platine disque a un conducteur de terre, branchez-le à la vis GND de l'Ampli-tuner AV. Avec certaines platines disques, le branchement au conducteur de terre risque de produire un ronflement audible.
  Si ceci se produit, débranchez-le.

- Si votre platine disque a une cellule à bobine mobile (MC), vous aurez besoin d'un préamplificateur MC du commerce ou d'un transformateur MC. Branchez votre platine disque au préamplificateur ou transformateur et branchez-les aux prises PHONO IN L/R de l'Ampli-tuner AV.

- Vous pouvez également utiliser un égalisateur phono pour brancher une platine disque avec cellule de type MC. Consultez le manuel de l'égalisateur phono pour plus de détails.

GND PRD PHONO AUDIO OUTPUT

Platine disque (MM) sans pré-amplificateur phono intégré

Raccordement d'un magnétophone ou d'un enregistreur de CDR, MiniDisc ou DAT

Étape 1 :

Choisissez une connexion adaptée à votre enregistreur (a c ), p ■ s effectuez la connexion.

• Avec une connexion a, vous pouvez lire ou enregistrer et écouter en Zone 2 ou Zone 3.
• Pour raccorder l'enregistreur afin de pouvoir effectuer des lectures en numérique, utilisez des connexions a et b, c et .

Connexion Ampli-tuner AV		Circulation des signaux	Magnétophone, enregistreur de CD-R, MD ou DAT
a	TV/TAPE IN L/R	⇐	Sortie audio analogique G/D
	TV/TAPE OUT L/R	⇒	Entrée audio analogique G/D
b	DIGITAL COAXIAL IN 3 (CBL/SAT)	⇐	Sortie coaxiale numérique
c	DIGITAL OPTICAL IN 1 (GAME) ⇌	Sortie optique numérique
    O["Magnétophone, enregistreur de CD-R, MD ou DAT"]
    style A fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#ccf,stroke:#333
    style F fill:#ccf,stroke:#333
    style G fill:#ccf,stroke:#333
    style I fill:#ccf,stroke:#333
    style J fill:#ccf,stroke:#333
    style K fill:#ccf,stroke:#333

Branchement d'un amplificateur de puissance

Si vous souhaitez utiliser un amplificateur de puissance plus puissant et utiliser l'Ampli-tuner AV comme préamplificateur, branchez-le aux prises PRE OUT et branchez toutes les enceintes et le subwoofer à l'amplificateur de puissance. Si vous avez un subwoofer amplifié, branchez-le à la prise PRE OUT: SUBWOOFER de l'Ampli-tuner AV. Vous pouvez brancher le subwoofer amplifié à deux prises PRE OUT: SUBWOOFER, respectivement. Chaque prise émet le même signal de sortie.
    note1["1. Enceinte avant gauche"]
    note2["2. Enceinte centrale"]
    note3["3. Enceinte avant droite"]
    note4["4. Enceinte surround gauche"]
    note5["5. Enceinte surround droite"]
    note6["6. Enceinte surround arrière/avant large/avant haute gauche*"]
    note7["7. Enceinte surround arrière/avant large/avant haute droite*"]

Remarque :

* Sélectionnez les canaux audio que vous souhaitez émettre dans « Configuration d'enceintes » (cf. page 85). Spécifiez « Aucun » pour le canal que vous ne voulez pas émettre.

Voir « Branchement d'un subwoofer (caisson de basses) » page 18 pour plus d'informations.

Raccordement d'une station d'accueil RI

Tous les iPod ne prennent pas en charge la vidéo. Pour plus d'informations sur les modèles d'iPod compatibles avec la station d'accueil RI, consultez le manuel d'utilisation de la station d'accueil RI.

■Si votre iPod prend en charge la vidéo :

Branchez les prises de sortie audio de votre station d'accueil RI aux prises GAME IN ou VCR/DVR IN L/R de l'Amplituner AV et branchez sa prise de sortie vidéo à la prise vidéo GAME IN V ou VCR/DVR IN V de l'Ampli-tuner AV. (Installation du DS-A2 d'Onkyo illustrée ci-dessous.)

GAME V IN IN L R GAME VCR/DVR V IN IN L R VCR/DVR Connectez l'un ou l'autre

■Si vous avez une station d'accueil RI Onkyo DS-A1

Branchez sa prise de sortie vidéo à la prise GAME IN S ou VCR/DVR IN S de l'Ampli-tuner AV.

■Si votre iPod ne prend pas en charge la vidéo :

Branchez les prises de sortie audio de votre station d'accueil RI aux prises TV/TAPE IN L/R de l'Ampli-tuner AV. (Installation du DS-A2 d'Onkyo illustrée ci-dessous.)

• Saisissez le code de télécommande approprié avant d'utiliser la télécommande de l'Ampli-tuner AV pour la première fois (cf. page 125).
• Raccordez la station d'accueil RI à l'Ampli-tuner AV au moyen d'un câble RI (cf. page 41).
• Réglez le commutateur RI MODE de la station d'accueil RI sur « HDD » ou « HDD/DOCK ».
• Réglez le paramètre Affichage d'entrée de l'Ampli-tuner AV sur « DOCK » (cf. page 53).
• Consultez le manuel d'utilisation de la station d'accueil RI pour plus d'informations.

Raccordement d'une station d'accueil via le connecteur du port universel

UNIVERSAL PORT

Remarque :

Quand une station d'accueil de la série UP-A1 avec un iPod inséré est branchée, la consommation en mode veille augmente légèrement.

Raccordement d'appareils Onkyo RI

Étape 1 :

Assurez-vous que chaque appareil Onkyo est raccordé à l'Ampli-tuner AV au moyen d'un câble audio analogique (connexion a dans les exemples d'installation) (cf. pages 30 à 38, 40).

Étape 2 :

Établissez la connexion RI (voir la figure de droite).

Étape 3 :

Si vous utilisez un lecteur MD, CD-R ou une station d'accueil IR, modifiez le réglage du paramètre Affichage d'entrée (cf. page 53).

Avec la fonction RI (Remote Interactive), vous pouvez utiliser les fonctions spéciales suivantes :

■Allumage/mise en veille automatique

Lorsque vous lancez la lecture sur un appareil raccordé via une connexion RI et si l'Ampli-tuner AV est en mode veille, ce dernier s'allumera automatiquement et sélectionnera cet appareil comme source d'entrée. De même, lorsque l'Ampli-tuner AV est mis en mode veille, tous les appareils raccordés via une connexion RI sont également mis en mode veille.

■Changement direct

Lorsque vous lancez la lecture sur un appareil raccordé via une connexion RI, l'Ampli-tuner AV sélectionne automatiquement cet appareil comme source d'entrée.

■Télécommande

Vous pouvez utiliser la télécommande de l'Amplituner AV pour commander vos autres appareils Onkyo compatibles RI. Il vous suffit de pointer la télécommande vers le capteur de télécommande de l'Amplituner AV au lieu de la pointer vers l'appareil. Vous devez tout d'abord saisir le code de télécommande approprié (cf. page 126).

Remarques :

- N'utilisez que des câbles RI pour effectuer les connexions RI. Des câbles RI sont fournis avec les lecteurs Onkyo (DVD, CD, etc.).

- Certains appareils possèdent deux prises RI. Vous pouvez raccorder l'une ou l'autre à l'Ampli-tuner AV. L'autre prise est destinée à raccorder d'autres appareils compatibles RI.

- Ne raccordez que des appareils Onkyo aux prises RI. Le branchement d'appareils d'autres marques risque de provoquer un dysfonctionnement.

- Certains appareils ne prennent pas en charge toutes les fonctions RI. Consultez les manuels d'utilisation fournis avec vos autres appareils Onkyo.

- Lorsque la Zone 2 ou la Zone 3 est activée, les fonctions d'allumage/mise en veille automatique et de changement direct RI ne sont pas disponibles.

Branchement du cordon d'alimentation

Remarques :

- Avant de brancher le cordon d'alimentation, branchez toutes vos enceintes et tous vos appareils audiovisuels.

- La mise sous tension de l'Ampli-tuner AV peut entraîner une surtension passagère pouvant se ressentir sur les autres appareils électriques branchés sur le même circuit. Si cela pose un problème, branchez l'Ampli-tuner AV sur un circuit différent.

- N'utilisez pas de cordon d'alimentation autre que celui fourni avec l'Ampli-tuner AV. Le cordon d'alimentation fourni est exclusivement destiné à être utilisé avec l'Ampli-tuner AV et ne doit pas être utilisé avec un autre appareil.

- Ne débranchez jamais le cordon d'alimentation de l'Ampli-tuner AV lorsque l'autre extrémité est branchée sur une prise murale. Vous risqueriez de vous électrocuter. Commencez toujours par débrancher l'extrémité du cordon d'alimentation raccordée à la prise murale, puis débranchez l'extrémité raccordée à l'Ampli-tuner AV.

Étape 1 :

Branchez le cordon d'alimentation fourni sur la prise AC INLET de l'Ampli-tuner AV.

Vers une prise murale

Étape 2 :

Insérez la fiche du cordon d'alimentation dans une prise murale.

(Modèles nord-américains)

ON/STANDBY ON/STANDBY Indicateur STANDBY

(Modèles européens)

Indicateur STANDBY

POWER

STANDBY ON RECEIVER ON STANDBY ZONE 2 RD 1 ALL OFF MY MODE MY TV MY MODE RMONITOR MACH INPUT SLECTION VOUTDO OUTPUT CLE/MP GAMES TUNES VOTATO AUX PORT CUSTOM CD PREAD NET REMOTE MODE SECOND WIDTHS I/O TV VOL +CH DISC VOL INPUT ALUM MAX/TOF MODE MAX CH/MODE VIDEO

Mise sous tension et mise en veille

1

(Modèles européens)

Mettez l'interrupteur [POWER] en position ON ( )

L'Ampli-tuner AV passe en mode veille et l'indicateur STANDBY s'affiche.

2

TélécommandeAm

Sur l'Ampli-tuner AV, pressez le bouton [ON/STANDBY].

Surka télécommande, pressez le bouton [RECEIVER], suivi du bouton [ON].

L'Ampli-tuner AV s'allume, l'afficheur s'allume et l'indicateur STANDBY s'éteint. Pressez à nouveau le bouton [ON] de la télécommande pour allumer les appareils connectés via RI.

Pour éteindre l'Ampli-tuner AV, pressez le bouton [ON/STANDBY] de l'appareil ou le bouton [STANDBY] de la télécommande. L'Ampli-tuner AV se met en mode veille. Pour éviter d'avoir un son trop fort lorsque vous allumez l'Ampli-tuner AV, baissez toujours le volume sonore avant d'éteindre l'appareil.

(Modèles européens) : Pour éteindre complètement l'Ampli-tuner AV, mettez l'interrupteur [POWER] en position OFF (■)

Un fonctionnement parfait en quelques étapes simples

Pour garantir un fonctionnement parfait, voici quelques étapes simples qui vous aideront à configurer l'Ampli-tuner AV avant que vous ne l'utilisiez pour la première fois. Ces réglages ne doivent être faits qu'une seule fois.

■Avez-vous branché votre téléviseur à une sortie HDMI OUT ou COMPONENT VIDEO MONITOR OUT ?

Si oui, « Configuration du moniteur (TX-NR807) » page 43.

■ Effectuez la procédure de correction de pièce et de configuration des enceintes MultEQ—c'est une étape indispensable !

Voir « Correction de pièce et configuration des enceintes Audyssey MultEQ® » page 54.

■Avez-vous raccordé un appareil à une entrée HDMI, à une entrée vidéo composantes ou à une entrée audio numérique ?

Dans ce cas, cf. « Réglage de l'entrée HDMI » page 48, « Réglage de la vidéo composantes » page 49 ou « Réglage de l'entrée audio num

■ Avez-vous raccordé un enregistreur MD, un enregistreur CD ou une station d'accueil RI Onkyo ?

Dans ce cas, cf. « Modification de l'affichage de l'entrée » page 53.

Enregistreur de MD, CD, station d'accueil RI

Cette section explique les réglages que vous devez effectuer avant d'utiliser l'Ampli-tuner AV pour la toute première fois.

Configuration du moniteur (TX-NR807)

Si vous branchez votre téléviseur à la sortie HDMI OUT, le paramètre « Monitor Out » est automatiquement réglé sur « HDMI », de sorte que les menus de configuration à l'écran s'affichent et que les sources vidéo composite, S-vidéo et vidéo composantes subissent une conversion ascendante* et sont émises par la sortie HDMI OUT. Les menus de configuration à l'écran sont affichés uniquement sur la sortie HDMI OUT.

Dans les réglages « Monitor Out », vous pouvez choisir si les images des sources vidéo sont transmises à travers la sortie HDMI OUT et si le menu de configuration à l'écran est transmis par la sortie HDMI OUT ou par une sortie analogique.

Si vous branchez votre téléviseur à la sortie COMPONENT VIDEO MONITOR OUT (pas à la sortie HDMI OUT) le paramètre « Monitor Out » est automatiquement réglé sur « Analog », de sorte que les menus de configuration à l'écran s'affichent et que les sources vidéo composite et S-vidéo subissent une conversion ascendante* et sont émises par la sortie COMPONENT VIDEO MONITOR OUT.

■Modifiez le réglage « Monitor Out » manuellement

ONATO MONITOR OUT

1 MONITOR OUT Pressez le bouton [MONITOR OUT]. Le réglage courant s'affiche. Monitor Out

HDMI

2 MONITOR OUT Pressez à plusieurs reprises le bouton [MONITOR OUT] pour sélectionner : Analog : Sélectionnez ce réglage si votre téléviseur est branché aux prises COMPONENT VIDEO MONITOR OUT, S MONITOR OUT ou V MONITOR OUT. HDMI : Sélectionnez ce réglage si votre téléviseur est branché à la prise HDMI OUT. Remarque : Quand « HDMI » est sélectionné, les menus de configuration à l'écran sont transmis par la sortie HDMI OUT. Si vous n'utilisez pas HDMI OUT et que vous sélectionnez « HDMI » par erreur, faisant disparaître les menus, pressez le bouton [MONITOR OUT] pour sélectionner « Analog ».

Conseils :

• Le paramètre « Monitor Out » peut également être réglé à l'aide du bouton [VIDEO] de la télécommande.
• Ce réglage peut être effectué aussi à partir du Menu de configuration OSD (cf. page 46).

Remarques :

• Voir page 27 pour les graphiques indiquant la façon dont les paramètres « Sortie écran » et « Résolution » (cf. page 46) affectent le cheminement du signal vidéo dans l'Ampli-tuner AV.
• Vous pouvez spécifier la résolution de sortie pour HDMI OUT et COMPONENT VIDEO MONITOR OUT et faire effectuer à l'Ampli-tuner AV la conversion ascendante de la résolution de l'image si nécessaire, afin de l'adapter à la résolution acceptée par votre téléviseur (cf. page 46).

Dans le présent manuel d'utilisation, les figures tirées des menus à l'écran ou les explications faisant référence au menu sont dans la même langue que le manuel d'utilisation. La langue réglée par défaut pour les menus à l'écran est l'anglais. Si votre manuel d'utilisation est dans une langue autre que l'anglais, suivez d'abord les instructions ci-dessous pour changer de langue.

Sélection de la langue utilisée pour les menus de configuration à l'écran

Ce réglage détermine la langue utilisée pour les menus de configuration OSD. Vous pouvez sélectionner : Anglais, allemand, français, espagnol, italien, néerlandais, suédois ou chinois.

ON STANDBY ZONE 2 HCD + RESET ALL OFF SP BORE MY TV SP MUSE REMOTE MODE/INPUT SELECT DVD/HD DVD/UP OK/UP NAME TUNES C/D/TOC AUX FORT CUSTOM CO PROG NET REMOTE MODE MODE TV RESET I/O TV TV VOL + OUT VOL INPUT ALUM GND/SP MUSE FOR CHINE ST LANDS ENTER PLAY/LET ENGLISH ENTER SETUP AUDIO RETURN RECEIVER ▲▼▲▼

1

Pressez le bouton [RECEIVER] suivi du bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

Menu

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 6. Miscellaneous », puis pressez [ENTER].

Le menu « Miscellaneous » apparaît.

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 2. OSD Setup », puis pressez [ENTER].

Le menu « OSD Setup » apparaît.

6-2. OSD Setup Immediate Display On Display Position Bottom TV Format Auto Language English

(Modèles européens)

4

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« Language », puis les boutons Gauche et Droite [◀]/[▶] pour effectuer l'une des sélections suivantes :

English, Deutsch, Français, Español, Italiano, Nederlands, Svenska, 中文

5

Pressez le bouton [SETUP].

Le menu de configuration se ferme.

Remarques :

• Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].
• (HT-RC180) Les menus de configuration à l'écran s'affichent uniquement sur un téléviseur branché à la sortie HDMI OUT. Si votre téléviseur est branché à la sortie MONITOR OUT vidéo composite ou S-vidéo ou à la sortie COMPONENT VIDEO MONITOR OUT, utilisez l'afficheur de l'Ampli-tuner AV lorsque vous modifiez les réglages.

ON STANDS BY ZONE 2 RED 1 ○ ◯ DISPLAY ALL OFF HYDRIVE MY TV HYDRIVE REMOTE MODE INPUT SELECTOR VDD/VD VDD/VD VDD/VD GND TUNER TUN/VD AUX PORT CUSTOM CO PHONE NET REMOTE MODE MODE TV RECIBN I/O TV VOL +1 DISC VOL INPUT ALARM SUBTOP MENU FST CUMBER IF LAYOUT RADIUS PLANT LET SETUP ENTER PLAN LET PLOT LET POT LET RETURN ENTER SETUP

Utilisation des menus de configuration OSD

Procédez au réglage de l'Ampli-tuner AV en utilisant les menus de configuration OSD.

1

RECEIVER SETUP

Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

Menu

1. Assignation d'entrée/sortie
2. Configuration d'enceintes
3. Réglage audio
4. Réglage de source
5. Mode d'écoute préréglé
6. Divers
7. Configuration matérielle
8. Config. de la télécommande
9. Verrouillage

Conseil :

Pour plusieurs fonctions, une explication apparaît en bas de l'écran.

2

ENTER ↓ ENTER

Utilisez les boutons haut et bas [▲]/[▼] pour sélectionner l'élément puis pressez [ENTER].

Le sous-menu sélectionné apparaît.

Pressez le bouton [SETUP] pour fermer le menu.

Pressez le bouton [RETURN] pour revenir au menu précédent.

Remarque (HT-RC180) :

Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à la sortie MONITOR OUT vidéo composite ou S-vidéo ou à la sortie COMPONENT VIDEO MONITOR OUT, utilisez l'afficheur de l'Ampli-tuner AV lorsque vous modifiez les réglages.

Modification des réglages à l'aide de l'afficheur

Les réglages de l'Ampli-tuner AV peuvent être modifiés en utilisant l'afficheur.

1

Pressez le bouton [RECEIVER], puis le bouton [SETUP].

L'élément du menu principal apparaît sur l'écran.

1. Input/Output Assign

2

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner l'élément puis pressez [ENTER].

Le sous-menu apparaît sur l'afficheur. Pressez le bouton [SETUP] pour fermer le menu.

Pressez le bouton [RETURN] pour revenir au menu précédent.

Menus de configuration OSD et afficheur

Au fur et à mesure que les menus de configuration OSD sont sélectionnés, les éléments sélectionnés s'affichent un par un.

Menus de configuration OSD

Menu

1. Assignation d'entrée/sortie
2. Configuration d'enceintes
3. Réglage audio
4. Réglage de source
5. Mode d'écoute prérégalé
6. Divers
7. Configuration matérelle
8. Config. de la télécommande
9. Verrouillage

Afficheur

1. Input/Output Assign

Remarque :

Lors de la correction de pièce et configuration des enceintes Audyssey MultEQ ^® , les messages et autres qui sont affichés sur l'écran du téléviseur apparaissent sur l'afficheur.

Configuration de Sortie écran

ON STANDBY ZONE & RCD + 100% 200% DISPLAY ALL OFF MT KOREA MT TV MT SIGNAL REMOTE MODE/INPUT SELECTOR DATA DATA DATA GAMC TUNES DATA AUX PORT CUSTOM CO PHERO NET REMOTE MODE MODE TV RADIO I/O TV VOL + 100% 200% 200% VOL INPUT ALUM POWER/USB MENU INTEN FLOWS/ MOSO MOSO/USB MENU ENTER PLAYLUT RASSIGN ENTER PLAYLUT RASSIGN SETUP AUDIO RETURN RECEIVER ▲▼▲▼

(TX-NR807)

Si vous branchez votre téléviseur à la sortie HDMI OUT, réglez le paramètre « Sortie écran » sur « HDMI », de sorte que les menus de configuration à l'écran s'affichent et que les sources vidéo composite, S-vidéo et vidéo composantes subissent une conversion ascendante et soient émises par la sortie HDMI OUT.

Si vous branchez votre téléviseur à la sortie COMPONENT VIDEO MONITOR OUT, réglez le paramètre « Sortie écran » sur « Analogique », de sorte que les menus de configuration à l'écran s'affichent et que les sources vidéo composite et S-vidéo subissent une conversion ascendante et soient émises par la sortie COMPONENT VIDEO MONITOR OUT.

Vous pouvez spécifier la résolution de sortie pour HDMI OUT et COMPONENT VIDEO MONITOR OUT et faire effectuer à l'Ampli-tuner AV la conversion ascendante de la résolution de l'image si nécessaire, afin de l'adapter à la résolution acceptée par votre téléviseur.

Pressez le bouton [RECEIVER] suivi du bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 1. Assignation d'entrée/ sortie », puis pressez [ENTER].

Le menu « Assignation d'entrée/ sortie » apparaît.

1. Assignation d'entrée/sortie 1. Sortie écran 2. Entrée HDMI 3. Entrée vidéo composantes 4. Entrée audio numérique

3

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 1. Sortie écran », puis pressez [ENTER].

Le menu « Sortie écran » apparaît.

1-1. Sortie écran Sortie écran HDMI Résolution Inchangé

(TX-NR807)

4

ENTER ENTER

(TX-NR807)

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « Sortie écran », et utilisez les boutons Gauche et Droite [◀]/[▶] pour sélectionner :

Analogique :

Sélectionnez ce réglage si votre téléviseur est connecté à la sortie COMPONENT VIDEO MONITOR OUT, S MONITOR OUT, ou V MONITOR OUT.

HDMI :

Sélectionnez ce réglage si votre téléviseur est branché à la prise HDMI OUT.

Remarques :

• S'il n'est pas branché à HDMI OUT, le paramètre « Sortie écran » sera réglé automatiquement sur « Analogique » (cf. page 28).
• Quand « HDMI » est sélectionné, les menus de configuration à l'écran sont transmis par les sorties HDMI. Si vous n'utilisez pas HDMI OUT et que vous sélectionnez « HDMI » par erreur, faisant disparaître les menus, pressez le bouton [MONITOR OUT] de l'Amplituner AV pour que « Monitor Out : Analog » apparaisse sur l'afficheur.

5

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« Résolution », et utilisez les boutons Gauche et Droite [◀]/[▶] pour sélectionner :

Inchangé :

Sélectionnez ce réglage pour transmettre la vidéo dans l'Amplituner AV à la même résolution et sans conversion.

Auto \*

Sélectionnez ce réglage pour que l'Ampli-tuner AV convertisse automatiquement les signaux vidéo dont la résolution n'est pas prise en charge par votre téléviseur.

480p (480p/576p) :

Sélectionnez ce réglage pour une restitution et une conversion en 480p ou en 576p, si nécessaire.

720p :

Sélectionnez ce réglage pour une restitution et une conversion en 720p, si nécessaire.

1080i :

Sélectionnez ce réglage pour une restitution et une conversion en 1080i, si nécessaire.

1080p\*

Sélectionnez ce réglage pour une restitution et une conversion en 1080p, si nécessaire.

Conseil :

Le paramètre « Résolution » peut également être réglé à l'aide du bouton [VIDEO] de la télécommande.

Remarque (TX-NR807) :

Les réglages marqués par un astérisque ( ) ne sont pas disponibles quand le paramètre « Sortie écran » est réglé sur « Analogique ».

6

Pressez le bouton [SETUP].

Le menu de configuration se ferme.

Remarques :

• Voir page 27 pour les graphiques indiquant la façon dont les paramètres « Sortie écran » et « Résolution » affectent le cheminement du signal vidéo dans l'Ampli-tuner AV.
• Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

Réglage de l'entrée vidéo

Réglage de l'entrée HDMI

Si vous branchez un appareil vidéo à la prise HDMI IN, vous devez affecter cette entrée à un sélecteur d'entrée. Par exemple, si vous branchez votre lecteur DVD/BD à HDMI IN 1, vous devez affecter HDMI IN 1 au sélecteur d'entrée DVD/BD. Si vous avez branché votre téléviseur à l'Ampli-tuner AV à l'aide d'un câble HDMI, vous pouvez régler l'Ampli-tuner AV de façon à ce que les sources vidéo composite, S-vidéo et vidéo composantes subissent une conversion ascendante* et soient transmises par HDMI OUT ^+1 . Vous pouvez effectuer ce réglage pour chaque sélecteur d'entrée en sélectionnant l'option « - - - - - ».

*1 (TX-NR807) Ceci s'applique uniquement quand le paramètre « Sortie écran » est réglé sur « HDMI ».

Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2 ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 1. Assignation d'entrée/ sortie », puis pressez [ENTER].

Le menu « Assignation d'entrée/ sortie » apparaît.

1. Assignation d'entrée/sortie 1. Sortie écran 2. Entrée HDMI 3. Entrée vidéo composantes 4. Entrée audio numérique

3 ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 2. Entrée HDMI », puis pressez [ENTER].

Le menu « Entrée HDMI » apparaît.

1-2. Entrée HDMI DVD/BD HDMI1 VCR/DVR HDMI2 CBL/SAT HDMI3 GAME HDMI4 AUX ......

4

ENTER ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner un sélecteur d'entrée, puis les boutons Gauche et Droite [◀]/[▶] pour effectuer l'une des sélections suivantes :

HDMI1, HDMI2, HDMI3, HDMI4, HDMI5, HDMI6 (TX-NR807) :

Sélectionnez l'entrée HDMI IN à laquelle l'appareil vidéo a été branché.

- - - - : Restitue les sources vidéo composite, S-vidéo et vidéo composantes depuis la sortie HDMI OUT. Le signal de sortie vidéo provenant de la sortie HDMI OUT est celui configuré dans « Réglage de la vidéo composantes » (cf. page 49).

Chaque entrée HDMI IN ne peut être affectée qu'à un seul sélecteur d'entrée. Quand les HDMI IN ont déjà été affectées, vous devez d'abord régler les sélecteurs d'entrée non utilisés sur « - - - - » sinon vous ne pourrez pas affecter HDMI IN au sélecteur d'entrée.

5

Pressez le bouton [SETUP].

Le menu de configuration se ferme.

Remarques :

• Si aucun appareil vidéo n'est branché sur HDMI OUT (même si l'entrée HDMI a été affectée), l'Ampli-tuner AV sélectionne la source vidéo en fonction du réglage de l'Entrée vidéo composante.
• Lorsqu'un HDMI IN est affecté à un sélecteur d'entrées, l'Ampli-tuner AV sélectionnera l'audio du HDMI IN en priorité.
  Cf. « Réglage de l'entrée audio numérique » page 50.
• Le bouton TUNER du sélecteur d'entrée ne peut être affecté et est réservé à l'option « - - - - - ».
• Si vous branchez un appareil en entrée (par exemple une station d'accueil de la série UP-A1 pour iPod) à la prise UNIVERSAL PORT, vous ne pouvez affecter aucune entrée au sélecteur PORT.
• N'affectez pas l'appareil branché à l'entrée HDMI au sélecteur TV/TAPE quand vous réglez le paramètre « Contrôle TV » sur « Activé » (cf. page 102). Dans le cas contraire, le fonctionnement correct selon le CEC (Consumer Electronics Control) n'est pas garanti.
• Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

Réglage de la vidéo composantes

Si vous utilisez l'entrée COMPONENT VIDEO IN, vous devez l'affecter à un sélecteur d'entrée. Par exemple, si vous branchez votre lecteur DVD/BD à COMPONENT VIDEO IN 2, vous devez l'affecter au sélecteur d'entrée DVD/BD.

Sélecteur d'entrée Affectation par défaut
DVD/BD IN1
V C R / D V R ---
CBL/SAT IN2
G A M E ----
AU X	----
T V / TA P E	----
TUNER	---- (fixe)
C D	----
P H O N O	----
P O RT	----

(TX-NR807)

Si vous avez branché votre téléviseur à l'Ampli-tuner AV à l'aide d'un câble vidéo composantes, vous pouvez régler l'Ampli-tuner AV pour la conversion ascendante* des sources vidéo composite et S-vidéo et la sortie par COMPONENT VIDEO MONITOR OUT ^1 . Vous pouvez effectuer ce réglage pour chaque sélecteur d'entrée en sélectionnant l'option « - - - - - ».

Vidéo composite, S-vidéo Vidéo composantes

Vidéo composite, S-vidéo Vidéo composantes

*1 Uniquement quand le paramètre « Sortie écran » est réglé sur « Analogique ».

Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2 ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 1. Assignation d'entrée/ sortie », puis pressez [ENTER].

Le menu « Assignation d'entrée/ sortie » apparaît.

1. Assignation d'entrée/sortie 1. Sortie écran 2. Entrée HDMI 3. Entrée vidéo composantes 4. Entrée audio numérique

3

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 3. Entrée vidéo composantes », puis pressez [ENTER].

Le menu « Entrée vidéo composantes » apparaît.

1-3. Entrée vidéo composantes DVD/BD IN1 VCR/DVR ---- CBL/SAT IN2 GAME ---- AUX ----

4

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner un sélecteur d'entrée, puis les boutons Gauche et Droite [◀]/[▶] pour effectuer l'une des sélections suivantes :

IN1 : Sélectionnez ce réglage si l'appareil vidéo est raccordé à la prise COMPONENT VIDEO IN 1.

IN2 : Sélectionnez ce réglage si l'appareil vidéo est raccordé à la prise COMPONENT VIDEO IN 2.

- - - - - : Sélectionnez ce réglage si vous utilisez la sortie HDMI OUT plutôt que la sortie COMPONENT VIDEO OUT pour la restitution des sources vidéo composite, S-vidéo et vidéo composantes.

5

Pressez le bouton [SETUP].

Le menu de configuration se ferme.

Remarques :

• (TX-NR807) Pour la conversion ascendante de la vidéo composite et de la S-vidéo pour la sortie COMPONENT VIDEO MONITOR OUT, le paramètre « Sortie écran » doit être réglé sur « Analogique » (cf. page 46), et le paramètre « Entrée vidéo composantes » doit être réglé sur « - - - - ». Voyez page 27 pour plus d'informations sur l'acheminement du signal vidéo et la conversion ascendante.

- (TX-NR807) S'il n'est pas branché à HDMI OUT, le paramètre « Sortie écran » sera réglé automatiquement sur « Analogique » (cf. page 28).

- Si vous branchez un appareil en entrée (par exemple une station d'accueil de la série UP-A1 pour iPod) à la prise UNIVERSAL PORT, vous ne pouvez affecter aucune entrée au sélecteur PORT.

- Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

Réglage de l'entrée audio numérique

Si vous raccordez un périphérique à une prise d'entrée numérique, vous devez affecter cette prise à un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur CD à l'entrée OPTICAL IN 1, vous devez affecter cette prise au sélecteur d'entrée CD. Par défaut, la prise COAXIAL IN 1 est affectée au sélecteur d'entrée DVD/BD, mais ce réglage peut être modifié.

Voici les affectations par défaut.

Sélecteur d'entrée Affectation par défaut
DVD/BD COAX1
VCR/DVR COAX2
CBL/SAT COAX3
GAME OPT1
AUX FRONT (fixe)
TV / TAPE ----
TUNER ---- (fixe)
CD OPT2
PHONO	----
PORT	----

Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2 ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 1. Assignation d'entrée/ sortie », puis pressez [ENTER].

Le menu « Assignation d'entrée/ sortie » apparaît.

1. Assignation d'entrée/sortie 1. Sortie écran 2. Entrée HDMI 3. Entrée vidéo composantes 4. Entrée audio numérique

3 ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 4. Entrée audio numérique », puis pressez [ENTER].

Le menu « Entrée audio numérique » apparaît.

1-4. Entrée audio numérique DVD/BD COAX1 VCR/DVR COAX2 CBL/SAT COAX3 GAME OPT1 AUX FRONT

4

Utilisez les boutons haut et bas [▲]/[▼] pour sélectionner un sélecteur d'entrée et utilisez les boutons gauche et droite [◀]/[▶] pour sélectionner « COAX1 », « COAX2 », « COAX3 », « OPT1 », « OPT2 », ou « - - - - (analogique) ».

• Lorsqu'un HDMI IN est affecté à un sélecteur d'entrées dans « Réglage de l'entrée HDMI » page 48, l'Ampli-tuner AV sélectionnera l'audio du HDMI IN en priorité.
• Pressez le bouton [ENTER] quand vous n'utilisez pas le signal audio provenant de HDMI IN. La marque « * » s'affiche comme « COAX1* ».
• « AUX » sert uniquement à l'entrée numérique depuis les bornes de la face avant.

Exemples :

Si vous raccordez votre lecteur DVD à la prise OPTICAL IN 1, réglez « DVD/ B D » sur « O P T 1 ».

Si vous souhaitez écouter des données audio provenant du périphérique raccordé à l'entrée OPTICAL IN 2 lorsque le sélecteur d'entrée VCR/DVR est sélectionné, réglez « V CR / DVR » sur « O P T 2 ».

Si vous souhaitez écouter des données audio provenant de l'appareil branché à la prise COAXIAL IN 1 lorsque le sélecteur d'entrée CBL/SAT est sélectionné, réglez « CBL/SAT » sur « COAX1 ».

Réglez les sélecteurs d'entrée auxquels vous ne souhaitez pas affecter une prise d'entrée numérique sur « - - - - - (analogique) ».

5

Pressez le bouton [SETUP].

Le menu de configuration se ferme.

Remarques :

• Si vous branchez un appareil en entrée (par exemple une station d'accueil de la série UP-A1 pour iPod) à la prise UNIVERSAL PORT, vous ne pouvez affecter aucune entrée au sélecteur PORT.
• Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

Réglages des enceintes

Si vous modifiez ces réglages, vous devez recommencer la procédure de correction de pièce et de configuration des enceintes Audyssey MultEQ® (cf. page 54).

Si l'impédance de l'une des enceintes est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms, réglez l'impédance minimale de l'enceinte sur 4 ohms.

Si vous avez branché les enceintes avant aux bornes FRONT L/R et SURR BACK/ZONE 2 L/R pour la bi-amplification, vous devez modifier le paramètre « Type d'enceinte (avant) ». cf. « Bi-amplification des enceintes avant » page 21 pour toute information complémentaire sur l'installation.

Remarques :

• Lorsque vous utilisez la bi-amplification, l'Amplituner AV est capable d'alimenter une configuration 5.1 enceintes dans la pièce principale.
• Baissez le volume avant de modifier ces réglages.

1

RECEIVER SETUP

Pressez le bouton [RECEIVER] suivi du bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 2. Config. d'enceintes », puis pressez [ENTER].

Le menu « Config. d'enceintes » apparaît.

1. Config. d'enceintes

2. Réglages d'enceintes

3. Configuration d'enceintes
4. Distance des enceintes
5. Calibrage du niveau
6. Réplagés d'égalisation
7. Réglage THX audio

3

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 1. Réglages d'enceintes », puis pressez [ENTER].

Le menu « Réglages d'enceintes » apparaît.

2-1. Réglages d'enceintes

Impédance des enceintes

Type d'enceinte (avant)

Zone2 amplifiée

Zone3 amplifiée

6ohms

Normal

Inactif

Inactif

4

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« Impédance des enceintes », puis les boutons Gauche et Droite [◀]/[▶] pour effectuer l'une des sélections suivantes :

4ohms : Sélectionnez ce réglage si l'impédance de l'une des enceintes est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms.

6ohms : Sélectionnez ce réglage si l'impédance de toutes les enceintes est comprise entre 6 et 16 ohms.

5

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « Type d'enceinte (avant) », puis les boutons Gauche et Droite [◀]/[▶] pour effectuer l'une des sélections suivantes :

Normal : Sélectionnez ce réglage si vous avez raccordé vos enceintes avant normalement.

Bi-ampli : Sélectionnez ce réglage si vous avez raccordé vos enceintes avant de manière à profiter de la bi-amplification.

Remarque :

Zone2/3 amplifiée ne peut pas être utilisée si « Type d'enceinte (avant) » est réglé sur « Bi-ampli ».

6

Pressez le bouton [SETUP].

Le menu de configuration se ferme.

Zone 2/3 amplifiée

Cf. « Paramétrage de la Zone 2/3 amplifiée » page 118.

Remarque :

Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

Réglage du format TV (modèles européens)

Pour que les menus de configuration OSD s'affichent correctement, vous devez préciser le système de télévision utilisé dans votre région.

1

Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 6. Divers », puis pressez [ENTER].

Le menu « Divers » apparaît.

3

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 2. Configuration OSD », puis pressez [ENTER].

Le menu « Configuration OSD » apparaît.

6-2. Configuration OSD Affichage immédiat Activé Position d'affichage Bas Format TV Auto Langue (Language) Français

4

ENTER ENTER

Utilisez les boutons haut et bas [▲]/[▼] pour sélectionner

« Format TV » puis les boutons gauche et droite

[◀]/[▶] pour sélectionner :

Auto : Sélectionnez ce réglage pour détecter automatiquement le système de télévision à partir des signaux d'entrée vidéo.

NTSC : Sélectionnez ce réglage si le système de télévision utilisé dans votre région est le système NTSC.

PAL: Sélectionnez ce réglage si le système de télévision utilisé dans votre région est le système PAL.

5

Lorsque vous avez terminé, appuyez sur le bouton [SETUP].

Le menu de configuration se ferme.

Remarque :

Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

Configuration du pas en fréquence FM/AM

Pour que la syntonisation FM/AM fonctionne correctement, vous devez spécifier le pas en fréquence FM/AM utilisé dans votre région. Remarque : si vous modifiez ce réglage, toutes les stations de radio pré-réglées sont supprimées.

1

RECEIVER ↓ SETUP

Pressez le bouton [RECEIVER] suivi du bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 7. Configuration matérielle », puis appuyez sur [ENTER].

Le menu « Configuration matérielle » apparaît.

7. Configuration matérielle 1. ID de la télécommande 2. Multi Zone 3. Tuner 4. HDMI 5. Réseau 6. Firmware Update

3

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas

[▲]/[▼] pour sélectionner « 3. Tuner », puis pressez [ENTER].

Le menu « Tuner » apparaît. (Modèles nord américains)

7-3. Tuner Unité de réglage FM/AM 200kHz/10kHz Mode Radio Sat Aucun

(TX-NR807)

(Modèles européens)

7-3. Tuner Unité de réglage AM 9kHz

4

Utilisez les boutons Gauche et Droite [◀]/[▶] pour sélectionner :

(Modèles nord américains)

200kHz/10kHz :

Sélectionnez ce réglage si des pas de 200 kHz/10 kHz sont utilisés dans votre région.

50kHz/9kHz :

Sélectionnez ce réglage si des pas de 50 kHz/9 kHz sont utilisés dans votre région.

(Modèles européens)

10kHz : Sélectionnez ce réglage si des pas de 10 Hz sont utilisés dans votre région.

9kHz : Sélectionnez ce réglage si des pas de 9 Hz sont utilisés dans votre région.

5

Pressez le bouton [SETUP].

Le menu de configuration se ferme.

Remarque :

Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

Modification de l'affichage de l'entrée

Si vous raccordez un enregistreur de MiniDisc, un graveur de CD ou une station d'accueil IR Onkyo dotés de la fonction RI aux prises TV/TAPE IN/OUT ou si vous branchez une station d'accueil RI aux prises GAME IN ou VCR/DVR IN, vous devez modifier ce paramètre pour que la fonction RI fonctionne correctement.

Ce réglage ne peut être modifié que sur l'Ampli-tuner AV.

GAME TV/TAPE GNXTO VCR/DVR

1
TV/TAPE

ou

GAME

ou

VCR/DVR

Pressez le bouton [TV/TAPE], [GAME] ou [VCR/DVR] du sélecteur d'entrée de manière à ce que « TV/TAPE », « GAME » ou « VCR/DVR » apparaisse sur l'afficheur.

TV-TAPE

GAME

UCR/DUR

2
TV/TAPE

ou

GAME

ou

Maintenez enfoncé le bouton [TV/TAPE], [GAME] ou [VCR/DVR] du sélecteur d'entrée (pendant environ 3 secondes) pour modifier le réglage.

Répétez cette opération pour sélectionner MD, CDR ou DOCK. Pour le sélecteur d'entrée TV/TAPE, le réglage change dans l'ordre suivant :

Pour le sélecteur d'entrée GAME, le réglage change dans l'ordre suivant : GAME ↔ DOCK

Pour le sélecteur d'entrée VCR/DVR, le réglage change dans l'ordre suivant : VCR/DVR ↔ DOCK

Remarques :

• DOCK peut être sélectionné pour le bouton TV/TAPE ou GAME ou VCR/DVR du sélecteur d'entrée, mais pas simultanément.
• Saisissez le code de télécommande approprié avant d'utiliser la télécommande de l'Ampli-tuner AV pour la première fois (cf. page 125).

Correction de pièce et configuration des enceintes Audyssey MultEQ®

À l'aide du micro calibré fourni, Audyssey MultEQ détermine automatiquement le nombre d'enceintes raccordées, leur taille (en vue de la gestion des basses), les fréquences de crossover optimales vers le subwoofer (le cas échéant) et les distances par rapport à la position d'écoute principale.

Audyssey MultEQ élimine ensuite la distorsion causée par l'acoustique de la pièce en détectant les problèmes d'acoustique de la pièce au niveau de la zone d'écoute tant en termes de fréquence que de durée. Ceci permet d'obtenir ainsi un son clair et bien équilibré. L'activation d'Audyssey MultEQ vous permet également d'utiliser Audyssey Dynamic EQ™, qui maintient le bon équilibre d'octave à octave à tous les niveaux sonores (cf. page 91).

Raccordez et mettez toutes vos enceintes en place avant d'utiliser cette fonction.

À propos de Audyssey Dynamic EQ

Audyssey Dynamic EQ résout les problèmes de détérioration de la qualité du son lorsque le volume diminue en tenant compte de la perception humaine et de l'acoustique de la pièce. Dynamic EQ sélectionne la distorsion de fréquence et les niveaux de surround appropriés à chaque instant, et ce, quel que soit le volume sonore sélectionné par l'utilisateur. On obtient une bonne réponse des graves, une tonalité équilibrée et un effet surround qui reste constant malgré les changements de volume. Dynamic EQ combine les informations des niveaux de source entrants aux niveaux sonores réellement restitués dans la pièce, ce qui est une condition nécessaire pour offrir une solution de correction de l'intensité sonore. Audyssey Dynamic EQ travaille en tandem avec Audyssey MultEQ pour offrir un son équilibré à chaque auditeur, quel que soit le volume sonore.

À propos de Audyssey Dynamic Volume™

Audyssey Dynamic Volume résout les problèmes dus aux variations de volume sonore entre les émissions de télévision, la publicité et les passages forts ou plus faibles des films. Dynamic Volume se réfère au réglage de volume défini par l'utilisateur, puis surveille en temps réel la manière dont le volume sonore de l'émission est perçu par les auditeurs afin de décider si une modification du volume sonore est nécessaire ou non. Chaque fois que cela est nécessaire, Dynamic Volume procède à des ajustements rapides ou progressifs du volume pour maintenir le niveau de lecture souhaité tout en optimisant la plage dynamique. Audyssey Dynamic EQ est intégré à Dynamic Volume afin que le volume de lecture, la réponse des graves perçue, l'équilibre de la tonalité, l'effet surround et la clarté des dialogues soient ajustés automatiquement et restent les mêmes lorsque l'auditeur regarde un film, change de chaîne ou passe d'un son stéréo à un son surround.

Positions de mesure

Pour créer un environnement sonore digne d'une salle de cinéma, Audyssey MultEQ effectue des mesures jusqu'en 6 positions dans la zone d'écoute.

■Premier point de mesure

Également appelée Position d'écoute principale, cette position désigne la position centrale où l'auditeur s'assoit lorsqu'il se trouve dans la zone d'écoute.

MultEQ utilise les mesures prises à cette position pour calculer la distance, le niveau sonore, la polarité et la valeur de crossover optimale pour le subwoofer.

■Positions de mesure deux — six

Elles correspondent aux autres positions d'écoute (c'est-à-dire aux places des autres auditeurs). Vous pouvez mesurer jusqu'à six positions.

Les exemples suivants représentent quelques exemples d'agencement des sièges pour les home cinéma.

Choisissez l'exemple qui correspond le plus à votre agencement et placez le micro comme indiqué lorsque vous y êtes invité.

TV TV TV 4 5 6 3 1 2 4 5 6 3 1 2 4 5 6 3 1 2

TV TV TV 4 5 6 3 1 2 4 3 5 1 6 2 4 5 6 3 1 2

TV TV TV ④ ⑤ ⑥ ③ ① ② ④ ⑤ ⑥ ③ ① ② ④ ⑤ ⑥ ③ ① ②

○ : zone d'écoute : position-d'écoute

À l'aide de Audyssey MultEQ®

ON/STANDBY

Micro de configuration des enceintes

• Si l'impédance d'une de vos enceintes est 4 ohms, modifiez le paramètre « Impédance des enceintes » avant d'effectuer la correction de pièce et configuration des enceintes Audyssey MultEQ (cf. page 51).
• Si l'Ampli-tuner AV est en mode sourdine, le mode sourdine sera automatiquement désactivé lors du démarrage des fonctions Correction de pièce et Configuration des enceintes de Audyssey MultEQ.
• Les fonctions Correction de pièce et Configuration des enceintes ne peuvent être utilisées si un casque est branché.
• Il faut environ 30 minutes pour effectuer la correction de pièce et la configuration des enceintes pour six positions. Le temps de mesure total varie en fonction du nombre d'enceintes.
• Ne débranchez pas le micro de configuration des enceintes pendant les procédures de correction de pièce et de configuration des enceintes, sauf si vous souhaitez annuler ces dernières.
• Ne branchez ou ne débranchez aucune enceinte pendant la procédure de correction de pièce ou de configuration des enceintes.
• (HT-RC180) Les menus de configuration à l'écran s'affichent uniquement sur un téléviseur branché à la sortie HDMI OUT. Si votre téléviseur est branché à la sortie MONITOR OUT vidéo composite ou S-vidéo ou à la sortie COMPONENT VIDEO MONITOR OUT, utilisez l'afficheur de l'Ampli-tuner AV lorsque vous modifiez les réglages.

1

Allumez l'Ampli-tuner AV et le téléviseur qui y est raccordé.

Sur le téléviseur, sélectionnez l'entrée à laquelle l'Ampli-tuner AV est raccordé.

2

Réglez le micro de configuration des enceintes sur la Position d'écoute principale ① (page 54) et branchez-le sur la prise SETUP MIC.

Le menu de configuration des enceintes apparaît.

MultEQ: Auto Setup Type d'enceinte (avant) Normal Zone2 amplifiée Inactif Zone3 amplifiée Inactif

Si vous modifiez ces réglages, consultez l'étape 5 de « Réglages des enceintes » (page 51) ou l'étape 4 de « Paramétrage de la Zone 2/3 amplifiée » (page 118).

3

Lorsque vous avez terminé, appuyez sur le bouton [ENTER].

MultEO: Auto Setup AUDYSSER Placez le microphone au centre de la zone d'écoute, à hauteur des oreilles. Suivant

Remarques :

• Avant d'utiliser les fonctions Correction de pièce et Configuration des enceintes de Audyssey MultEQ, agencez la pièce et branchez les enceintes comme si vous alliez regarder un film. Si vous modifiez la pièce après la configuration automatique, vous devrez recommencer la procédure de configuration automatique, les caractéristiques de la pièce ayant changé.
• Lorsque vous lancez les procédures de correction de pièce et de configuration des enceintes, ne vous tenez pas entre les enceintes et le micro et évitez que des obstacles ne se trouvent entre les enceintes et le micro. Cela fausserait les résultats.
• À l'aide d'un trépied, positionnez le micro à la hauteur des oreilles d'un auditeur assis, la pointe du micro orientée vers le plafond. Ne tenez pas le micro dans votre main pendant les mesures, car cela risquerait de fausser les résultats.

- Veillez à ce que la pièce soit la plus silencieuse possible. Les bruits de fond peuvent perturber les mesures de la pièce. Fermez les fenêtres, éteignez les téléphones portables, téléviseurs, radios, climatiseurs, éclairages fluorescents, appareils électroménagers, variateurs de lumière et autres appareils. - Les téléphones portables doivent être étcints ou éloignés des périphériques audio pendant les mesures, car des interférences radio (RFI) pourraient perturber les mesures (même si le téléphone portable n'est pas utilisé).

4 Appuyez sur [ENTER].

La correction de pièce et la configuration des enceintes commencent.

MultEO: Auto Setup Ne débranchez pas le micro Restez silencieux... Mesure en cours...

Des tonalités d'essai sont émises par chaque enceinte pendant que la correction de pièce et configuration des enceintes Audyssey MultEQ® est en cours. Cette procédure peut prendre quelques minutes. Ne parlez pas pendant les mesures et ne vous tenez pas entre les enceintes et le micro.

5 L'écran suivant apparaît.

MultiEQ: Auto Setup AUDYSSBY Placez le micro à la 2ème position, à hauteur des oreilles. Suivant

Placez le micro de configuration à la position suivante (page 54), puis pressez le bouton [ENTER].

Audyssey MultEQ effectue quelques mesures supplémentaires. Cette opération peut nécessiter quelques minutes.

MultEQ: Auto Setup Ne débranchez pas le micro Restez silencieux. Mesure en cours...

6 Lorsque vous y êtes invité, placez le micro de configuration à l'emplacement suivant et répétez l'étape 5.

7 De la 3e à la 5e mesure, l'écran suivant s'affiche.

MultiEQ: Auto Setup AUDYSSEY Sélectionnez (Suivant) pour mesurer la position suivante et [Termine] pour conclure. Suivant Terminé(Calculer)

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner une option, puis pressez [ENTER].

Suivant :

Sélectionnez « Suivant » pour commencer la mesure de la position de mesure suivante.

Une fois la 6e mesure prise, la procédure passe automatiquement à l'étape 8.

Terminé(Calculer) :

Sélectionnez ce réglage si vous ne souhaitez plus mesurer de positions d'écoute et êtes prêts à calculer les résultats, puis allez à l'étape 8.

8 L'écran suivant apparaît lorsque les mesures ont été effectuées.

MultiEQ: Auto Setup AUDYSSEY Calcul en cours...

9

L'écran suivant apparaît lorsque les calculs sont terminés.

MultiEQ: Auto Setup AUDYSSEY -- Réviser Configuration enceintes -- Subwoofer Non Front Pleine Bande Center 40Hz Surround 120Hz Front Wide Pleine Bande Front High Pleine Bande Surr Back 150Hz Surr Back Can. 2ch Sauvegarder Annulation

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner une option, puis pressez [ENTER].

Les options sont :

Sauvegarder :

Permet d'enregistrer les réglages calculés et de quitter la configuration automatique des enceintes et la correction de pièce.

Annulation :

Permet d'annuler la correction de pièce et la configuration des enceintes.

Remarque :

Vous pouvez consulter les réglages calculés pour la configuration des enceintes, ainsi que les distances et les niveaux sonores des enceintes en utilisant les boutons Gauche/Droite [◀]/[▶].

10

Si vous avez sélectionné

« Sauvegarder », les résultats sont enregistrés et l'écran suivant apparaît.

MultiEQ: Auto Setup Sauvegarde en cours...

11

Débranchez le micro de configuration des enceintes.

MultiEQ: Auto Setup Débranchez le micro de configuration.

Remarques :

• Quand la correction de pièce et configuration des enceintes est terminée, « Réglages d'égalisation » (page 87) est réglé sur « Audyssey » et « Egalisation dynamique » (page 91) sur « Activé ».
• Vous pouvez annuler la correction de pièce et la configuration des enceintes à tout moment en débranchant le micro de configuration.

Messages d'erreur

Pendant les procédures de correction de pièce et de configuration des enceintes, l'un des messages d'erreur suivants peut apparaître :

□bruit ambiant trop élevé

MultiEQ: Auto Setup AUDYSSEY bruit ambiant trop élevé Nouvel essai Annulation

Ce message apparaît si le bruit de fond est trop important et empêche les mesures d'être effectuées correctement.

Éliminez la source du bruit et réessayez.

Nouvelessai:

Revenez au point de mesure précédent et recommencez la configuration.

Annulation :

Annulez la correction de pièce et la configuration des enceintes.

□Erreur détect enceintes!

Ce message apparaît si l'une des enceintes n'est pas détectée. « Yes » signifie qu'une enceinte n'a pas été détectée. « No » signifie qu'aucune enceinte n'a été détectée.

MultiEQ: Auto Setup ◀ Erreur détect enceintes! FL : No FR : ... SL : ... SR : ... FWL : ... FWR : ... FHL : ... FHR : ... SBL : ... SBR : ... C : ... SW : ... Nouvel essai Annulation

L'enceinte avant n'a pas été détectée.

MultiEQ: Auto Setup ◀ Erreur détect enceintes! FL : Yes FR : No SL : --- SR : --- FWL : Yes FWR : Yes FHL : Yes FHR : Yes SBL : --- SBR : --- C : Yes SW : --- Nouvel essai Annulation

L'une des enceintes avant n'a pas été détectée.

MultiEQ: Auto Setup ◀ Erreur détect enceintes! FL : Yes FR : — SL : — SR : — FWL : Yes FWR : No FHL : Yes FHR : Yes SBL : — SBR : — C : Yes SW : — Nouvel essai Annulation

L'une des enceintes avant larges n'a pas été détectée.

MultiEQ: Auto Setup ← Erreur détect enceintes! FL : Yes FR : -- SL : -- SR : -- FWL : Yes FWR : -- FHL : Yes FHR : No SBL : -- SBR : -- C : Yes SW : -- Nouvel essal Annulation

L'une des enceintes avant hautes n'a pas été détectée.

MultiEQ: Auto Setup ← Erreur détect enceintes! FL : Yes FR : Yes SL : No SR : Yes FWL : Yes FWR : Yes FHL : Yes FHR : Yes SBL : Yes SBR : Yes C : Yes SW : — Nouvel essal Annulation

L'une des enceintes surround n'a pas été détectée.

MultiEQ: Auto Setup ← Erreur détect enceintes! FL : Yes FR : Yes SL : — SR : No FWL : No FWR : No FHL : No FHR : No SBL : — SBR : Yes C : Yes SW : — Nouvel essai Annulation

Les enceintes surround arrière ont été détectées, mais pas les enceintes surround.

MultiEQ: Auto Setup ← Erreur détect enceintes! FL : Yes FR : Yes SL : — SR : No FWL : No FWR : No FHL : Yes FHR : Yes SBL : — SBR : — C : Yes SW : — Nouvel essai Annulation

Les enceintes avant hautes ont été détectées, mais pas les enceintes surround.

MultiEQ: Auto Setup ◀ Erreur détect enceintes! FL : Yes FR : Yes SL : — SR : No FWL : Yes FWR : Yes FHL : No FHR : No SBL : --- SBR : --- C : Yes SW : --- Nouvel essai Annulation

Les enceintes avant larges ont été détectées, mais pas les enceintes surround.

MultiEQ: Auto Setup ◀ Erreur détect enceintes! FL : Yes FR : Yes SL : — SR : Yes FWL : Yes FWR : Yes FHL : Yes FHR : Yes SBL : No SBR : Yes C : Yes SW : — Nouvel essal Annulation

L'enceinte surround arrière droite a été détectée, mais pas l'enceinte surround arrière gauche.

MultiEQ: Auto Setup ◀ Erreur détect enceintes! FL : Yes FR : Yes SL : -- SR : No FWL : No FWR : No FHL : No FHR : No SBL : Yes SBR : No C : Yes SW : ... Nouvel essai Annulation

L'enceinte surround arrière gauche a été détectée, mais pas l'enceinte surround.

MultiEQ: Auto Setup ◀ Erreur détect encelintes! FL : Error FR : Yes SL : Yes SR : Yes FWL : ... FWR : ... FHL : ... FHR : ... SBL : Yes SBR : Yes C : Yes SW : Yes Nouvel essai Annulation

Le type d'enceinte détecté ne correspond pas à ce qui était attendu. L'enceinte est peut-être d'un type incorrect ou cassée. Vérifiez qu'il s'agit du bon type d'enceintes.

□Erreur de configuration des enceintes!

MultiEQ: Auto Setup AUDYSSSEY Erreur de configuration des enceintes! Nouvel essai Annulation

Le nombre d'enceintes détecté lors de la deuxième mesure et par la suite était différent de celui détecté lors de la première mesure.

Assurez-vous que les enceintes qui ne sont pas détectées sont correctement branchées.

Nouvel essai : Retournez à l'étape 2 et réessayez.

Annulation : Annulez la correction de pièce et la configuration des enceintes.

□Erreur d'écriture!

MultEO: Auto Setup AUDYSSEY Erreur d'écriture! Nouvel essai Annulation

Le message suivant apparaît en cas d'échec de l'enregistrement.

Essayez à nouveau d'enregistrer. Si ce message apparaît après deux ou trois tentatives, il s'agit probablement d'un dysfonctionnement de l'Ampli-tuner AV. Contactez votre revendeur Onkyo.

Nouvel essai : Revenez à l'étape 2 et réessayez. Annulation : Annulez la correction de pièce et la configuration des enceintes.

Modification manuelle des réglages des enceintes

Si vous souhaitez modifier manuellement les réglages effectués lors des procédures de correction de pièce et de configuration des enceintes, suivez les instructions fournies en pages 85–87.

Remarques :

• Remarque : THX recommande que les enceintes principales THX soient réglées sur « 80Hz(THX) ». Si vous configurez vos enceintes à l'aide de la fonction de correction de pièce et configuration des enceintes Audyssey MultEQ, assurez-vous manuellement que les enceintes THX si présentes sont réglées sur un crossover de 80 Hz (THX) (cf. page 85).
• Parfois, en raison de la complexité électrique des subwoofers et de l'interaction avec la pièce, THX recommande de régler manuellement le niveau et la distance du subwoofer.
• Parfois, en raison de l'interaction avec la pièce, vous pouvez observer des résultats inégaux lors du réglage du niveau et/ou de la distance des enceintes principales. Si ceci se produit, THX conseille de les régler manuellement.

Utilisation d'un subwoofer (caisson de basses)

Si vous utilisez un subwoofer et qu'il restitue un son à très basse fréquence à un faible niveau sonore, il se peut qu'il ne soit pas détecté par la Correction de pièce et Configuration des enceintes Audyssey MultEQ®. Si le « Subwoofer » apparaît sur l'écran « Réviser Configuration enceintes » comme « Non », augmentez le volume du subwoofer à la moitié, réglez-le sur la fréquence de crossover la plus élevée et essayez de recommencer la correction de pièce et configuration des enceintes Audyssey MultEQ. Si le volume est réglé trop fort et que le son est distordu, des problèmes de détection risquent de se produire : utilisez un volume sonore approprié. Si le subwoofer est doté d'un filtre passe-bas, réglez-le sur Off ou sur Direct. Consultez le manuel d'utilisation de votre subwoofer pour toute information complémentaire.

Sélection de la source d'entrée

Cette section explique comment sélectionner la source d'entrée (c'est-à-dire l'appareil audiovisuel que vous souhaitez regarder ou écouter).

MASTER VOLUME Boutons du sélecteur d'entrée

ON STANDBY ZONE RED 3 GREEN DISPLAY ALL OFF MY MOVE MY TV MY BUSE REMOTE MODE/INPUT SELECTOR DVD/50 VOUT/SAT CRL/SAT GAME TUNER TWI/APT AUX PORT CUSTOM CD PHONO NET MODE TV MSCI/INT I/O TV VOL + CH DISC VOL INPUT ALBUM QUICK/TOP MENU PREV CH/MENU SP LAYOUT VIDEO PLAYLIST FLAVUST PLAVUST CHANGE ENTER CUST/INT INPUT SELECTOR RECEIVER VOL ▲/▼

1TélécommandeAmpli-tuner AV	Utilisez les boutons du sélecteur d'entrée de l’Ampli-tuner AV pour sélectionner la source d'entrée.Pour sélectionner la source d'entrée à l’aide de la télécommande, pressez le bouton [RECEIVER] puis les boutons INPUT SELECTOR.
2	Lancez la lecture sur l’appareil source.Lorsque vous sélectionnez DVD ou un autre appareil vidéo sur votre téléviseur, vous devez sélectionner l'entrée vidéo qui est connectée à la prise HDMI OUT, COMPONENT VIDEO MONITOR OUT ou MONITOR OUT de l’Ampli-tuner AV.Sur certains lecteurs DVD, il se peut que vous deviez activer la sortie audio numérique.
3Ampli-tuner AV Télécommande	Pour régler le volume, utilisez les commandes MASTER VOLUME ou les boutons VOL [▲]/[▼] de la télécommande.Le volume peut être réglé sur -∞ dB, de -81,5 dB à +18,0 dB (affichage relatif).L’Ampli-tuner AV est conçu pour vous faire profiter des joies du cinéma à domicile. Il est doté d’une large plage de volume pouvant être réglée avec précision.Le volume sonore peut également être affiché sous forme de valeur absolue.Cf. « Réglage de volume » page 98.
4	Sélectionnez un mode d’écoute et laissez-vous aller !Cf. « Utilisation des modes d’écoute » page 74.

OKYO TONE, ←, ► DIMMER DISPLAY

Pressez d'abord [RECEIVER]. SP LAYOUT DIMMER DISPLAY MUTING SLEEP ONKYO NC-745M

Réglage des aigus et des graves

Vous pouvez régler les aigus et les graves des enceintes avant, sauf lorsque le mode d'écoute Direct, Pure Audio ou THX est sélectionné.

1Ampli-tuner AV TONE	Pressez plusieurs fois le bouton [TONE] pour sélectionner «Bass» ou «Treble».
	Utilisez les boutons haut [▶] et bas [◀] pour effectuer le réglage. Conseil : Cette procédure peut également être effectuée à partir de la télécommande en utilisant le bouton [AUDIO] (cf. page 104).

Bass

Vous pouvez amplifier ou réduire les sons à basse fréquence produits par les enceintes avant de -10 dB à +10 dB par incréments de 2 dB.

Treble

Vous pouvez amplifier ou réduire les sons à haute fréquence produits par les enceintes avant de -10 dB à +10 dB par incréments de 2 dB.

Remarque :

Pour bypasser les circuits de tonalité des aigus et des graves, sélectionnez le mode d'écoute Direct, Pure Audio ou THX.

Affichage des informations relatives à la source

Vous pouvez afficher diverses informations concernant la source d'entrée sélectionnée.

Télécommande RECEIVER DISPLAY

Pressez le bouton [RECEIVER], puis pressez plusieurs fois le bouton [DISPLAY] pour parcourir les informations disponibles.

Remarque :

Cette procédure peut également être effectuée à partir de la télécommande de l'Ampli-tuner AV en utilisant le bouton [DISPLAY].

Les informations suivantes s'affichent généralement pour les sources d'entrée.

Source d'entrée - DVD/BD Mode d'écoute - Pure Audio Format du signal* - DTS-HDMSTR 5.1 Fréquence f_s : 96 kHz d'échantillonnage Résolution du signal d'entrée - 480P/60÷ Résolution de → 480P/60 sortie

* Si le signal d'entrée est analogique, aucune information concernant le format ne s'affiche. Si le signal d'entrée est un signal PCM, la fréquence d'échantillonnage s'affiche. Si le signal d'entrée est numérique mais non PCM, le format du signal et le nombre de canaux s'affichent. Pour certains signaux d'entrée numérique, y compris PCM multicanaux, le format du signal, le nombre de canaux et la fréquence d'échantillonnage sont affichés. Les informations s'affichent pendant environ trois secondes, avant de laisser la place aux informations précédemment affichées.

Réglage de la luminosité de l'afficheur

Vous pouvez régler la luminosité de l'afficheur de l'Ampli-tuner AV.

Télécommande

Pressez le bouton [RECEIVER], puis pressez plusieurs fois le bouton [DIMMER] pour sélectionner :

• Normal + voyant VOLUME allumé.
• Normal + voyant VOLUME éteint.
• Dim + voyant VOLUME éteint.
- Dimmer + voyant VOLUME éteint. Vous pouvez autrement utiliser le bouton [DIMMER] de l'Ampli-tuner AV (modèles nord-américains).

Activation du mode sourdine de l'Ampli-tuner AV

Vous pouvez couper provisoirement le son de l'Amplituner AV.

Télécommande

Pressez le bouton [RECEIVER], puis pressez plusieurs fois le bouton [MUTING].

Le son est coupé et l'indicateur MUTING clignote sur l'afficheur (cf. illustration).

Pour réactiver le son de l'Ampli-tuner AV, appuyez de nouveau sur le bouton [MUTING] ou réglez le volume. La fonction Mute (Sourdine) est désactivée lorsque l'Ampli-tuner AV est mis en veille.

Conseil :

Vous pouvez spécifier le niveau de sourdine au moyen du paramètre « Niveau de coupure » (page 98).

Utilisation de la fonction Sleep (Mise en veille programmée)

La fonction Sleep (Mise en veille programmée) vous permet de régler l'Ampli-tuner AV afin qu'il s'éteigne automatiquement au terme d'un délai spécifié.

Télécommande

Pressez le bouton [RECEIVER], puis pressez plusieurs fois le bouton [SLEEP] pour sélectionner le délai avant la mise en veille programmée.

Le délai avant mise en veille programmée peut être de 10 à 90 minutes par incréments de 10 minutes.

L'indicateur SLEEP apparaît sur l'afficheur lorsque la fonction Sleep est activée. Le délai de mise en veille programmée apparaît sur l'afficheur pendant environ cinq secondes, avant de laisser la place aux informations précédemment affichées.

Si vous devez désactiver la fonction Sleep, pressez plusieurs fois le bouton [SLEEP] jusqu'à ce que l'indicateur SLEEP disparaisse.

Pour vérifier la durée restante avant la mise en veille programmée de l'Ampli-tuner AV, pressez le bouton [SLEEP]. Remarque : si vous pressez le bouton [SLEEP] pendant l'affichage du délai avant mise en veille programmée, ce dernier sera raccourci de 10 minutes.

Sélection de la disposition des enceintes

Vous pouvez sélectionner la priorité d'utilisation des enceintes avant hautes, avant larges ou surround arrière.

Télécommande

Appuyez sur le bouton [RECEIVER], puis appuyez plusieurs fois sur le bouton [SP LAYOUT] pour sélectionner : FrontHigh, FrontWide, ou SurroundBack.

FrontHigh :

Le son provenant des enceintes avant hautes est restitué en priorité.

FrontWide :

Le son provenant des enceintes avant larges est restitué en priorité.

SurroundBack :

Le son provenant des enceintes surround arrière est restitué en priorité.

Remarques :

• Si le paramètre « Type d'enceinte (avant) » est réglé sur « Bi-ampli » (page 51) ou si la Zone 2/3 amplifiée est utilisée (page 118), il est impossible de sélectionner ce paramètre.
• Lorsqu'un mode d'écoute ne correspondant pas au réglage des enceintes est utilisé, ce paramètre ne peut pas être sélectionné.

Utilisation d'un casque

Vous pouvez brancher un casque stéréo (fiche casque de 6,35-mm) à la prise PHONES de l'Ampli-tuner AV pour une écoute en toute tranquillité (cf. figure).

ONEXO PHONES

Remarques :

• Baissez toujours le volume sonore avant de brancher votre casque.
• Lorsque la fiche du casque est branchée dans la prise PHONES, l'indicateur du casque et l'indicateur de canal d'enceintes FL, FR s'allume. (Les enceintes de la Zone 2/3 amplifiée ne sont pas désactivées.)
• Lorsque vous branchez un casque, le mode d'écoute passe automatiquement sur Stereo, à moins qu'il ne soit déjà réglé sur Stereo, Mono, Direct, Pure Audio ou DTS Surround Sensation.
• Le mode d'écoute passe automatiquement en DTS Surround Sensation lorsque vous branchez un casque alors que le mode DTS Surround Sensation est déjà sélectionné.
• Les modes d'écoute suivants peuvent être utilisés avec le casque (les modes d'écoute disponibles dépendent également de la source d'entrée sélectionnée) : Stereo, Direct, Pure Audio, Mono et DTS Surround Sensation.

Utilisation des macros faciles (easy macros)

L'utilisation de la commande macro facile en mode macro facile (Easy Macro), vous permet de faire fonctionner en séquence les appareils Onkyo au moyen de commandes simples, par une simple pression sur un bouton. Ces commandes peuvent être spécifiées par l'utilisateur (cf. page 134) et les actions par défaut sont décrites ci-dessous. Pressez les boutons ACTIVITIES pour lancer la commande macro facile.

Une fois l'Ampli-tuner AV en mode macro normal, tous les boutons ACTIVITIES passent automatiquement en mode macro normal. Dans ce cas, si vous pressez le bouton [ALL OFF], l'Ampli-tuner AV passe en mode veille.

Boutons ACTIVITIES (ALL OFF, MY MOVIE, MY TV, MY MUSIC) RECEIVER AUDIO

1

Pressez le bouton [MY MOVIE], [MY TV], ou [MY MUSIC].

MY MOVIE (par défaut) :

1. Le téléviseur branché à l'Amplituner AV s'allume.
2. Le lecteur de DVD Onkyo branché à l'Ampli-tuner AV s'allume.
3. L'Ampli-tuner AV s'allume.
4. Le sélecteur d'entrée de l'Amplituner AV est réglé sur « DVD/BD ».
5. Le lecteur commence la lecture.

MY TV (par défaut) :

1. Le téléviseur branché à l'Amplituner AV s'allume.
2. Le décodeur câble branché à l'Ampli-tuner AV s'allume.
3. L'Ampli-tuner AV s'allume.
4. Le sélecteur d'entrée de l'Amplituner AV est réglé sur « CBL/SAT ». Vous pouvez regarder la télévision par câble.

MY MUSIC (par défaut) :

1. Le lecteur de CD Onkyo branché à l'Ampli-tuner AV s'allume.
2. L'Ampli-tuner AV s'allume.
3. Le sélecteur d'entrée de l'Amplituner AV est réglé sur « CD ».
4. Le lecteur commence la lecture.

Remarque :

Une fois la commande macro facile lancée, vous ne pouvez pas utiliser d'autres boutons ACTIVITIES pendant l'exécution. Si vous souhaitez utiliser d'autres appareils pendant l'exécution, pressez [ALL OFF] pour arrêter et pressez le bouton ACTIVITIES souhaité.

2

Pressez le bouton [ALL OFF].

1. L'appareil branché s'arrête et s'éteint.
2. L'Ampli-tuner AV s'éteint.
3. Le téléviseur branché à l'Amplituner AV s'éteint (veille). ^2*3

*1. En fonction de temps d'allumage du lecteur de DVD/BD, l'Ampli-tuner AV peut ne pas activer cette commande de lecture. Dans ce cas, pressez le bouton de lecture [▶] de la télécommande.
*2. Quand [MY MUSIC] est sélectionné, avec les paramètres par défaut, ceci n'est pas exécuté.
*3. Pour certaines télévisions, l'alimentation peut être coupée (ou elles peuvent passer en veille).

Changement d'appareil source

Quand vous voulez utiliser un appareil qui n'est pas désigné comme appareil source, vous pouvez le régler comme appareil source. Pour l'affectation par défaut, cf. page 135.

Tout en maintenant enfoncé le bouton REMOTE MODE, pressez et maintenez enfoncé le bouton [MY MOVIE], [MY TV], ou [MY MUSIC] (pendant 3 secondes environ). Les boutons ACTIVITIES pressés clignotent deux fois pour indiquer que le réglage a été effectué. Exemples : Lorsque vous appuyez sur le bouton [MY MUSIC] et que vous voulez allumer le magnétophone Onkyo, tout en maintenant enfoncé le bouton [TV/TAPE], pressez et maintenez enfoncé le bouton [MY MUSIC] (pendant 3 secondes environ) clignote deux fois. Conseil : Cette procédure peut également être effectuée via le menu à l'écran (cf. page 134).

Passage en mode macro normal

Vous pouvez faire passer l'Ampli-tuner AV en mode macro normal depuis le mode macro facile et inversement. En mode macro normal, vous pouvez utiliser les commandes macro (cf. page 137).

Tout en maintenant enfoncé le bouton [RECEIVER], pressez et maintenez enfoncés les boutons ACTIVITIES (pendant 3 secondes environ). Remarque : Une fois l’Ampli-tuner AV en mode macro normal, tous les boutons ACTIVITIES passent automatiquement en mode macro normal. Dans ce cas, si vous pressez le bouton [ALL OFF], l’Ampli-tuner AV passe en mode veille. (3 secondes)

Rétablir les réglages par défaut

1 AUDIO + (3 secondes)	Tout en maintenant enfoncé le bouton [AUDIO], pressez et maintenez enfoncé le bouton [ALL OFF] jusqu'à ce que le bouton [ALL OFF] s'allume (pendant 3 secondes environ).
2 ALL OFF	Relâchez les boutons [AUDIO] et [ALL OFF] et pressez à nouveau le bouton [ALL OFF]. Le bouton [ALL OFF] clignote deux fois.

Utilisation du tuner

Grâce au tuner intégré, vous pouvez écouter des stations de radio AM et FM. Vous pouvez mémoriser vos stations préférées parmi les stations pré-réglées afin de pouvoir y accéder plus rapidement.

TUNER TUNING MODE TUNING ▲▼

Écoute de la radio

TUNER Utilisez le bouton [TUNER] du sélecteur d'entrée pour sélectionner AM ou FM. Dans cet exemple, nous avons sélectionné FM. Chaque fois que vous pressez le bouton [TUNER], la source d'entrée passe de AM à FM et inversement. Bande de fréquences Fréquence FM 87.5 MHz -- (L'affichage peut être différent d'un pays à l'autre.)

Recherche de stations de radio

■Recherche automatique

1 TUNING MODE Pressez le bouton [TUNING MODE] de manière à ce que l'indicateur AUTO apparaisse sur l'afficheur. 2 TUNING TA PRODUIT « Maintenez les boutons TUNING Haut ou Bas [▲]/[▼] enfoncés. La recherche s'arrête lorsque le tuner détecte une station de radio.

Lorsque le tuner a détecté une station, l'indicateur TUNED apparaît. Lorsque le tuner a détecté une station FM stéréo, l'indicateur FM STEREO apparaît sur l'afficheur (cf. illustration).

TUNED AUTO FM 87.5 MHz FM STEREO

■Recherche manuelle

1 TUNING MODE Pressez le bouton [TUNING MODE] de manière à ce que l'indicateur AUTO disparaisse de l'afficheur. 2 TUNG AUTRESO Maintenez les boutons TUNING Haut ou Bas [▲]/[▼] enfoncés. La fréquence cesse de changer lorsque vous relâchez le bouton. Pressez plusieurs fois les boutons pour modifier la fréquence pas à pas.

Ce modèle change la fréquence FM/AM par pas de 200k/10k (ou 50k/9k) Hz.

En mode Manual Tuning (Recherche manuelle), les stations FM sont diffusées en mono.

Recherche de stations FM stéréo à faible signal Si le signal émis par une station FM stéréo est faible, il peut parfois être impossible d'obtenir une bonne réception. Dans ce cas, passez en mode Manual Tuning (Recherche manuelle) et écoutez la station en question en mode mono.

■Recherche de stations par fréquence

Vous pouvez rechercher une station AM ou FM directement en saisissant la fréquence correspondante.

1 Télécommande TUNER ↓ D.TUN +10 Pressez plusieurs fois le bouton [TUNER] pour sélectionner AM ou FM, puis pressez le bouton [D.TUN]. FM : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : (L'affichage peut être différent d'un pays à l'autre.) 2 Vous avez 8 secondes pour saisir la fréquence de la station de radio à l'aide des boutons numérotés. Par exemple, pour atteindre la fréquence 87.5 (FM), appuyez successivement sur les boutons 8, 7 et 5.

Pré-réglage de stations de radio AM/FM

MEMORY PRESET ←/► GOKYO

Vous pouvez mémoriser jusqu'à 40 de vos stations de radio AM/FM préférées sous forme de stations pré-réglées.

1	Recherchez la station de radio AM/FM que vous souhaitez mémoriser parmi les stations pré-réglées.
2	Pressez le bouton [MEMORY].Le numéro de station pré-réglée clignote.AM 530kHz
3	Pendant que le numéro de station pré-réglée clignote (environ 8 secondes), sélectionnez un numéro de station pré-réglée de 1 à 40 à l'aide des boutons PRESET [◀]/[▶].
4	Pressez à nouveau le bouton [MEMORY] pour mémoriser la station ou le canal.La station ou le canal est mémorisé et le numéro de station pré-réglée cesse de clignoter.Répétez cette procédure pour chacune de vos stations de radio AM/FM préférées.

Remarque :

Vous pouvez donner un nom à vos stations pré-réglées afin de les identifier plus facilement (cf. page 94). Ce nom s'affiche à la place de la bande et de la fréquence.

Sélection de stations pré-réglées

GNDY0 PRESET ↗/

Ampli-tuner AVTURBO PV PRESET ouTélécommandeouTélécommande[1 2 34 5 67 8 9	Pour sélectionner une stationpré-réglée, utilisez les boutonsPRESET [◀]/[▶] ou le bouton CH[+/-] de la télécommande.
	Vous pouvez également utiliserles boutons numérotés de latélécommande pour sélectionnerdirectement une station pré-réglée.

Suppression d'une station pré-réglée

1	Sélectionnez la station pré-réglée que vous souhaitez supprimer.Cf. la section précédente.
	Tout en maintenant enfoncé le bouton [MEMORY], pressez le bouton [TUNING MODE].La station pré-réglée est supprimée et son numéro disparaît de l'afficheur.

Utilisation de la fonction RDS (modèles européens)

La fonction RDS ne fonctionne que dans les régions diffusant des émissions RDS.

Lorsque le tuner a détecté une station RDS, l'indicateur RDS apparaît.

Indicateur RDS RDS

■Que signifie RDS ?

RDS signifie Radio Data System ; il s'agit d'une méthode de transmission des données contenues dans les signaux radio FM. Elle a été développée par l'Union européenne de radio-télévision (UER) et est disponible dans la plupart des pays européens. De nos jours, la plupart des stations FM l'utilisent. Outre le fait d'afficher des informations textuelles, la fonction RDS peut également vous aider à rechercher des stations de radio par type (actualités, sports, rock, etc.).

L'Ampli-tuner AV prend en charge quatre types d'informations RDS :

PS (Program Service)

Ce service permet d'afficher le nom de la station lorsqu'une station RDS diffusant des informations PS est syntonisée. Pressez le bouton [DISPLAY] pour afficher la fréquence pendant 3 secondes.

RT (Radio Text)

Ce service permet au tuner d'afficher du texte lorsqu'il détecte une station RDS diffusant des informations textuelles (cf. page 69).

PTY (Program Type)

Vous permet de rechercher des stations de radio RDS par type (cf. page 69).

Vous permet de rechercher des stations de radio RDS diffusant des informations sur la circulation routière (cf. page 69).

Remarques :

• Dans certains cas, les caractères affichés sur l'Amplituner AV peuvent ne pas être identiques à ceux diffusés par la station de radio. De même, des caractères inattendus peuvent apparaître sur l'afficheur lorsque les caractères reçus ne sont pas pris en charge. Il ne s'agit pas d'un problème de fonctionnement.
• Si le signal émis par une station de radio RDS est faible, les données RDS peuvent s'afficher par intermittence, voire ne pas s'afficher du tout.

Type Afficheur
Aucun None
Bulletins d'information News
Questions d'actualité Affairs
Information Info
Sport Sport
Éducation Educate
Fiction Drama
Culture Culture
Sciences et technologie Science
Divers Varied
Musique pop	Pop M
Musique rock	Rock M
Musique grand public	Easy M
Musique classique légère	Light M
Musique classique sérieuse	Classics
Autres musiques	Other M
Météo	Weather
Finances	Finance
Programmes pour enfants	Children
Affaires sociales	Social
Religion	Religion
Libre antenne	Phone In
Voyages	Travel
Loisirs	Leisure
Jazz	Jazz
Country	Country
Variétés nationales	Nation M
Anciens tubes	Oldies
Musique folk	Folk M
Documentaire	Document
Test d'alarme	TEST
Alarme	Alarm!

Ce service permet d'afficher le texte des informations textuelles lorsqu'une station RDS diffusant des informations textuelles est syntonisée.

Affichage d'informations textuelles (RT)

ONKYO RT/PTY/TP

Pressez une fois le bouton [RT/PTY/TP].

Les informations textuelles défilent sur l'afficheur.

Remarques :

• Le message « Waiting » peut apparaître pendant que l'Ampli-tuner AV attend les informations textuelles.
• Si le message « No Text Data » apparaît sur l'afficheur, aucune information textuelle n'est disponible.

Recherche de stations par type (PTY)

PRESET RT/PTY/TP ENTER

Vous pouvez rechercher des stations de radio par type.

1RT/PTY/TP	Pressez deux fois le bouton [RT/PTY/TP].Le type de programme en cours de diffusion apparaît sur l'afficheur.
2FUNDS / PRESET	Utilisez les boutons PRESET [◀]/[▶] pour sélectionner le type de programmes que vous recherchez.Cf. tableau de la page 68.

3	Pressez le bouton [ENTER] pour commencer la recherche.L’Ampli-tuner AV cherche jusqu’à ce qu’il trouve une station correspondant au type que vous avez indiqué. Puis il s’arrête brièvement avant de continuer la recherche.
4	Pressez le bouton [ENTER] lorsqu’une station que vous souhaitez écouter a été détectée.Si aucune station n’a été trouvée, le message « Not Found » apparaît.

Écoute d'informations sur la circulation routière (TP)

GNDYG RT/PTY/TP ENTER

Vous pouvez rechercher des stations diffusant des informations sur la circulation routière.

1RT/PTY/TP	Pressez trois fois le bouton [RT/PTY/TP].Si la station de radio sélectionnée diffuse des informations sur la circulation, « [TP] » apparaît sur l'afficheur et vous pourrez entendre les informations en question lorsqu'elles seront diffusées. Si « TP » apparaît sans crochets, cela signifie que la station en question ne diffuse pas d'informations sur la circulation routière.
2	Pressez le bouton [ENTER] pour rechercher une station diffusant des informations sur la circulation routière.L'Ampli-tuner AV cherche jusqu'à ce qu'il trouve une station diffusant des informations sur la circulation routière.Si aucune station n'a été trouvée, le message « Not Found » apparaît.

À propos de la station d'accueil série UP-A1

Grâce à la station d'accueil de la série UP-A1 (vendue séparément), vous pouvez facilement lire les fichiers musicaux, les photos ou les films enregistrés sur votre iPod Apple via l'Ampli-tuner AV et profiter d'un son exceptionnel. Vous pouvez utiliser la télécommande de l'Ampli-tuner AV pour actionner votre iPod.

Pour les informations les plus récentes sur la station d'accueil, visitez le site Onkyo à l'adresse : http://www.onkyo.com

Adaptateur pour iPod

Connecteur de la station d'accueil

Modèles d'iPod compatibles

Pour plus d'informations sur les modèles d'iPod compatibles avec la station d'accueil série UP-A1, consultez le manuel d'utilisation de la station d'accueil série UP-A1.

Remarque :

Avant d'utiliser la station d'accueil série UP-A1, effectuez la mise à jour du logiciel de votre iPod, disponible sur le site web d'Apple.

Aperçu des fonctions

■Fonctionnement de base

Remarque :

L'Ampli-tuner AV peut mettre plusieurs secondes à s'allumer, vous risquez ainsi de ne pas entendre les premières mesures de la première chanson.

- Fonction de mise en marche automatique

Si vous lancez la lecture de l'iPod lorsque l'Amplituner AV est en veille, l'Amplituner AV s'allume automatiquement et sélectionne votre iPod comme source d'entrée.

- Fonction de changement direct

Si vous lancez la lecture de l'iPod alors que vous écoutez une autre source d'entrée, l'Ampli-tuner AV sélectionne automatiquement votre iPod comme source d'entrée.

- À l'aide de la télécommande de l'Ampli-tuner AV

Vous pouvez utiliser la télécommande de l'Amplituner AV pour commander les fonctions de base de l'iPod.

Remarques concernant le fonctionnement :

• Avant de sélectionner une autre source d'entrée, arrêtez la lecture de l'iPod pour éviter que l'Amplituner AV ne sélectionne par erreur l'iPod comme source d'entrée.
• Si des accessoires sont branchés à votre iPod, l'Ampli-tuner AV peut ne pas être en mesure de sélectionner correctement la source d'entrée.
• Lorsque votre iPod est dans la station d'accueil série UP-A1, sa commande de volume n'a aucun effet. Si vous réglez la commande du volume sur votre iPod alors qu'il se trouve dans la station d'accueil série UP-A1, assurez-vous que le volume n'est pas trop élevé avant de rebrancher votre casque.
• La fonction de mise en marche automatique ne fonctionnera pas si vous réglez votre iPod sur une station d'accueil de la série UP-A1 en cours de lecture.
• Lorsque la Zone 2 ou 3 est activée, vous ne pouvez pas utiliser les fonctions de mise en marche automatique ou de changement direct.

■Utilisation du réveil de votre iPod

Vous pouvez utiliser le réveil de votre iPod pour mettre automatiquement en marche votre iPod et l'Ampli-tuner AV à une heure spécifiée. La source d'entrée de l'Amplituner AV passe automatiquement sur le sélecteur [PORT].

Remarques :

• Pour utiliser cette fonction, votre iPod doit être dans la station d'accueil série UP-A1 et celle-ci doit être branchée à l'Ampli-tuner AV.
• Lorsque vous utilisez cette fonction, veillez à régler la commande de volume de l'Ampli-tuner AV à un niveau adapté.
• L'Ampli-tuner AV peut mettre plusieurs secondes à s'allumer, vous risquez ainsi de ne pas entendre les premières mesures de la première chanson.
• Lorsque la Zone 2 ou 3 est activée, vous ne pouvez pas utiliser cette fonction.

■Chargement de la batterie de votre iPod

La station d'accueil série UP-A1 charge la batterie de votre iPod lorsque celui-ci est placé dans la station qui est branchée aux prises UNIVERSAL PORT de l'Ampli-tuner AV. Lorsque votre iPod est dans la station d'accueil série UP-A1, sa batterie est chargée lorsque l'Ampli-tuner AV est réglé sur « Activé » ou « Veille ».

Remarque :

Quand une station d'accueil de la série UP-A1 avec un iPod inséré est branchée, la consommation en mode veille augmente légèrement.

Commande de l'iPod

En appuyant sur le bouton REMOTE MODE pré-programmé avec le code de télécommande de votre station d'accueil, vous pouvez contrôler l'iPod placé sur votre station d'accueil à l'aide des boutons suivants.

Le bouton [PORT] est pré-programmé avec le code de télécommande permettant de contrôler une station d'accueil branchée au connecteur du port universel.

Pour toute information complémentaire sur la saisie des codes de télécommande, cf. page 125.

Si vous utilisez une station d'accueil raccordée au connecteur du port universel :

• Branchez la station d'accueil à la prise UNIVERSAL PORT.
• Consultez le manuel d'utilisation de la station d'accueil pour plus d'informations.

Vous pouvez commander votre iPod quand « Port » est sélectionné comme source d'entrée.

Pressez d'abord le bouton [PORT]

ON STANDBY ZONE RED 2 GREEN DISPLAY ANS/VIRLS ALL OFF MY MOVIE MY TV MY MUSIC REMOTE MODE/INPUT SELECTOR DVD/8D VCR/DVR CBL/SAT GAME TUNER TV/TAPE AUX PORT CUSTOM CD PHONO NET MODE TV RECEIVER MUTNG I/O TV VOL CH DISC VOL INPUT ALBUM GUIDE/TOP MENU PREV CH/MENU SP LAYOUT PLAYLIST ENTER PLAYLIST CATEGORY CATEGORY SETUP AUDIO RETURN 16 LISTENING MODE MOVE/TV MUSIC GAME THX SEARCH REPEAT RANDOM PLAY MODE 1 2 3 6

Remarques :

• Avec certains modèles et générations d'iPod, certains boutons peuvent ne pas fonctionner comme prévu.
• Pour plus de détails concernant le fonctionnement de l'iPod, consultez son manuel d'utilisation.

① Boutons flèche [▲]/[▼] et ENTER

Permettent de naviguer dans les menus et les éléments sélectionnés.

② Bouton [I◄◄] Précédent

Permet de recommencer la lecture de la chanson en cours au début. Appuyez de nouveau deux fois sur ce bouton pour sélectionner la chanson précédente.

③ Bouton [◀◀] Retour arrière

Maintenez ce bouton enfoncé pour revenir en arrière.

④ Bouton [III] Pause

Permet de mettre la lecture en pause. Appuyez de nouveau sur ce bouton pour lancer la lecture.

⑤ Bouton REPEAT

Utilisé avec la fonction de répétition.

⑥ Bouton DISPLAY

Sélectionne le mode Standard ou le mode Etendu ^*1 .

⑦ Bouton MUTING (62)

Permet d'activer ou de désactiver le mode sourdine de l'Ampli-tuner AV.

⑧ Bouton ALBUM +/-

Permet de sélectionner l'album suivant ou précédent.

⑨ Bouton VOL [▲]/[▼] (60)

Permet de régler le volume de l'Ampli-tuner AV.

⑩ Boutons PLAYLIST [◀]/[▶]

Permet de sélectionner la liste de lecture précédente/suivante de l'iPod.

⑪ Bouton RETURN

Permet de quitter le menu ou de revenir au menu précédent.

Permet de commencer la lecture. Si l'appareil est éteint, il s'allume automatiquement.

⑬ Bouton [▶▶] Suivant

Permet de sélectionner la chanson suivante.

⑭ Bouton [▶▶] Avance rapide

Maintenez ce bouton enfoncé pour avancer rapidement.

⑮ Bouton [■] Stop

Permet d'arrêter la lecture et d'accéder à un menu.

⑯ Bouton RANDOM

Utilisé avec la fonction de lecture aléatoire.

*1

Mode standard

Rien n'est affiché sur votre téléviseur et vous pouvez naviguer et sélectionner les contenus désirés en utilisant l'afficheur de votre iPod. Seul ce mode peut lire la vidéo.

Mode étendu

Les listes de lecture (artistes, albums, chansons, etc.) s'affichent sur votre téléviseur et vous pouvez naviguer et sélectionner la musique désirée tout en regardant le téléviseur.

Remarques :

• En mode Etendu, la lecture continuera même si l'Ampli-tuner AV est éteint.
• En mode Etendu, vous ne pouvez pas faire fonctionner votre iPod directement.
• En mode Etendu, l'acquisition des contenus peut prendre quelques minutes.
• En mode Etendu, les contenus vidéo ne peuvent être affichés sur votre téléviseur.

Messages d'état

PORT Reading

L'Ampli-tuner AV contrôle la connexion avec la station d'accueil.

□PORT Not Support

L'Ampli-tuner AV n'est pas compatible avec la station d'accueil branchée.

PORT UP-A1

La station d'accueil série UP-A1 est connectée.

Remarques :

• L'Ampli-tuner AV affiche le message « UP-A1 » pendant plusieurs secondes après avoir reconnu la station d'accueil UP-A1.
• Si le message d'état ne s'affiche pas sur l'écran du Ampli-tuner AV, vérifiez la connexion avec votre iPod.

Cette section explique comment enregistrer la source d'entrée sélectionnée sur un appareil doté d'une fonction d'enregistrement et comment enregistrer des programmes audio et vidéo provenant de différentes sources.

Remarques :

• Les modes d'écoute Surround et DSP ne peuvent être enregistrés.
• Les DVD protégés contre la copie ne peuvent être enregistrés.
• Les sources raccordées à une entrée numérique ne peuvent être enregistrées. Seules les entrées analogiques peuvent être enregistrées.
• Les signaux DTS seront enregistrés sous forme de parasites, par conséquent, n'essayez jamais d'effectuer un enregistrement analogique de CD ou de LD enregistrés au format DTS.
• Lorsque le mode d'écoute est réglé sur Pure Audio, aucune image n'est restituée car le circuit vidéo n'est pas sous tension. Sélectionnez un autre mode d'écoute si vous souhaitez effectuer un enregistrement.

Enregistrement AV

Les sources audio peuvent être enregistrées sur un enregistreur audio (magnétophone, CD-R, MD) raccordé à la prise TV/TAPE OUT. Les sources vidéo peuvent être enregistrées sur un enregistreur vidéo (magnétoscope, graveur DVD, par exemple) branché à la prise VCR/DVR OUT. Cf. pages 27 à 41 pour les informations de raccordement.

1OU/UBVOL/VMK OBL/SATGAME AUX TWITAPETUNER CD PHONOPORT NET	Utilisez les boutons du sélecteur d'entrée pour sélectionner la source que vous souhaitez enregistrer.Vous pouvez regarder la source pendant l'enregistrement. La commande MASTER VOLUME de l'Ampli-tuner AV n'a aucun effet sur l'enregistrement.
2	Commencez l'enregistrement sur votre enregistreur.
3	Lancez la lecture sur votre appareil source.Si vous modifiez la source d'entrée pendant l'enregistrement, la nouvelle source d'entrée sera enregistrée.

Enregistrement de sources AV différentes

Vous pouvez enregistrer des données audio et vidéo provenant de sources complètement différentes, ce qui vous permet d'ajouter une piste audio à vos enregistrements vidéo. Cette fonction tire profit du fait que lorsqu'une source d'entrée audio uniquement (TV/TAPE, TUNER, CD ou PHONO) est sélectionnée, la source d'entrée vidéo n'est pas modifiée. Dans l'exemple suivant, les signaux audio provenant du lecteur CD raccordé à la prise CD IN et les signaux vidéo provenant du caméscope raccordé à la prise AUX INPUT VIDEO sont enregistrés par le magnétoscope raccordé aux prises VCR/DVR OUT.

Caméscope

: signal vidéo : signal audio

MagnétoscopeLecteur CD

1	Préparez le caméscope et le lecteur CD pour la lecture.
2	Préparez le magnétoscope pour l'enregistrement.
3	Pressez le bouton [AUX] du sélecteur d'entrée.
4	Pressez le bouton [CD] du sélecteur d'entrée.Cela permet de sélectionner le lecteur CD comme source audio et de laisser le caméscope comme source vidéo.
5	Lancez l'enregistrement sur le magnétoscope et lancez la lecture sur le caméscope et sur le lecteur CD.Les signaux vidéo du caméscope et les signaux audio du lecteur CD sont enregistrés par le magnétoscope.

Sélection des modes d'écoute

Cf. « À propos des modes d'écoute » page 81 pour toute information complémentaire sur les modes d'écoute.

• Les modes d'écoute Dolby Digital et DTS ne peuvent être sélectionnés que si votre lecteur DVD est raccordé à l'Ampli-tuner AV via une connexion audio numérique (coaxiale, optique ou HDMI).
• Les modes d'écoute que vous pouvez sélectionner dépendent du format du signal d'entrée. Pour vérifier le format, cf. « Affichage des informations relatives à la source » page 61.
• Si un casque d'écoute est connecté, vous ne pouvez sélectionner que les modes d'écoute Pure Audio, Mono, Direct, DTS Surround Sensation ou Steréo.

Sélection du mode d'écoute sur l'Amplituner AV

PURE AUDIO ONEXO LISTENING MODE

■Bouton [PURE AUDIO]

Ce bouton permet de sélectionner le mode d'écoute Pure Audio.

Lorsque ce mode est sélectionné, l'afficheur de l'Ampli-tuner AV s'éteint et seuls les signaux vidéo provenant de l'entrée HDMI IN sont émis. Une nouvelle pression sur ce bouton permet de revenir au mode d'écoute précédent.

■Boutons LISTENING MODE

Bouton [MOVIE/TV]

Ce bouton permet de sélectionner les modes d'écoute destinés aux films et à la télévision.

Bouton [MUSIC]

Ce bouton permet de sélectionner les modes d'écoute destinés à la musique.

Bouton [GAME]

Ce bouton permet de sélectionner les modes d'écoute destinés aux jeux vidéo.

Bouton [THX]

Ce bouton permet de sélectionner les modes d'écoute THX.

Sélection du mode d'écoute à l'aide de la télécommande

MOVIE/TV MUSIC ONKYO HC-THEM LISTIP AUDIO LETTING MODE MIND GARE THX STRAW REPEAT RANDOM PLAY MODE 1 2 3 4 5 6 7 8 9 10 11 12 STWIN DINNER SLEEP THX GAME

Appuyez sur le bouton [RECEIVER], puis pressez à plusieurs reprises LISTENING MODE pour sélectionner le mode d'écoute de votre choix.

■Boutons LISTENING MODE

Bouton [MOVIE/TV]

Ce bouton permet de sélectionner les modes d'écoute destinés aux films et à la télévision.

Bouton [MUSIC]

Ce bouton permet de sélectionner les modes d'écoute destinés à la musique.

Bouton [GAME]

Ce bouton permet de sélectionner les modes d'écoute destinés aux jeux vidéo.

Bouton [THX]

Ce bouton permet de sélectionner les modes d'écoute THX.

Modes d'écoute disponibles pour chaque format de source

Le schéma de configuration des enceintes montre les enceintes actives dans la "Configuration d'enceintes" (cf. page 85).

L'illustration du bouton LISTENING MODE montre les modes d'écoute pouvant être sélectionnés.

FL Enceinte avant gauche
LW Enceinte avant large gauche
LH Enceinte avant haute gauche
C Enceinte centrale
RH Enceinte avant haute droite
RW Enceinte avant large droite
FR Enceinte avant droite
SR Enceinte surround droite
SBR Enceinte surround arrière droite
SBL Enceinte surround arrière gauche
SL Enceinte surround gauche
SW Subwoofer

C : activé dans les paramètres des enceintes
C : désactivé dans les paramètres des enceintes

Sources Mono/Multiplex

√: modes d'écoute disponibles

Mode d'écoute Bouton		Disposition des enceintes
		LH RW LW FL C FR RW SW SL SR SBL SBR	LH RW LW FL C FR RW SW SL SR SBL SBR	LH RW LW FL C FR RW SW SL SR SBL SBR	*1 LH *1 RH LW FL C FR RW *1 *1 SW SL *1 *1 SBL SBR
Pure Audio √	PURE AUDIO MUSIC √	√	√
Direct √	MOVE/TV MUSIC GAME	√	√
Stereo √	MUSIC √	√	√
Mono √	MOVE √	√	√
Orchestra √	MUSIC				√1
Unplugged √	MUSIC				√1
Studio-Mix √	MUSIC				√1
TV Logic √	MOVE/TV				√1
Game-RPG √	GAME				√1
Game-Action √	GAME				√1
Game-Rock	GAME			√	√1
Game-Sports	GAME			√	√1
All Ch Stereo	MOVE/TV MUSIC GAME		√	√	√1
Full Mono	MOVE/TV MUSIC GAME		√	√	√1
T-D (Theater-Dimensional)	MOVE/TV GAME	√	√	√	√
DTS Surround Sensation	MOVE/TV MUSIC GAME	√	√	√	√

Remarques :
*1 Les enceintes avant hautes, avant larges et surround arrière qui restituent le son sont commutées au moyen du bouton [SP LAYOUT].
- Le taux d'échantillonnage disponible pour le signal d'entrée PCM est 32/44,1/48/88,2/96/176,4/192 kHz.
- Certains modes d'écoute ne peuvent être sélectionnés avec certains formats de source.

Source stéréo (1/2)
√: modes d'écoute disponibles

Mode d'écoute	Bouton	Disposition des enceintes
Pure Audio √	PURE AUDIO MUSIC √	√	√
Direct √	NOVETV MUSIC GAME	√	√
Stereo √	MUSIC √	√	√
Mono √	NOVETV	√	√
PLII/PLIIX Movie^*3	NOVETV		√	√	√
PLII/PLIIX Music^*3	MUSIC		√	√	√
PLII/PLIIX Game^*3	GAME		√	√	√
PLIIZ Height √	NOVETV MUSIC GAME
Neo:6 Cinema √	NOVETV	√	√
Neo:6 Music √	MUSIC √	√
PLII/PLIIX Movie^*3 THX Cinema	NOVETV THX			√	√
PLII Movie Audyssey DSX^*4	NOVETV				√ ^2
PLIIZ Height THX Cinema	NOVETV THX				√
Neo:6 Cinema THX Cinema	NOVETV THX			√	√
Neo:6 Cinema Audyssey DSX^*4	NOVETV				√ ^2
PLII/PLIIX Music^*3 THX Music	MUSIC THX			√	√
PLII Music Audyssey DSX^*4	MUSIC				√ ^2
PLIIZ Height THX Music	MUSIC THX				√
Neo:6 Music THX Music	MUSIC THX			√	√
Neo:6 Music Audyssey DSX^*4	MUSIC				√ ^2
PLII/PLIIX Game^*3 THX Games	GAME THX			√	√
PLII Game Audyssey DSX^*4	GAME				√ ^2

Source stéréo (2/2)

√: modes d'écoute disponibles

Mode d'écoute Bouton		Disposition des enceintes
PLIIz Height THX Games	GAME THX				√
PLII Game Select2 Games	GAME THX				√
Orchestra √	MUSIC				√^1
Unplugged √	MUSIC				√^1
Studio-Mix √	MUSIC				√^1
TV Logic √	NONE/TV				√^1
Game-RPG √	GAME				√^1
Game-Action √	GAME				√^1
Game-Rock √	GAME				√^1
Game-Sports √	GAME				√^1
All Ch Stereo √	NONE/TV MUSIC GAME √				√^1
Full Mono	NONE/TV MUSIC GAME		√	√	√^1
T-D (Theater-Dimensional)	NONE/TV GAME	√	√	√	√
Neo:6 Cinema DTS Surround Sensation	NONE/TV GAME	√	√	√	√
Neo:6 Music DTS Surround Sensation	MUSIC	√	√	√	√

Remarques :

*1 Les enceintes avant hautes, avant larges et surround arrière qui restituent le son sont commutées au moyen du bouton [SP LAYOUT].
*2 Les enceintes avant hautes ou avant larges qui restituent le son sont commutées au moyen du bouton [SP LAYOUT].
*3 S'il n'y a pas d'enceinte surround arrière, ou si la zone 2 amplifiée est utilisée, Dolby Pro Logic II est utilisé.
*4 Le mode d'écoute peut être sélectionné uniquement si les conditions suivantes sont remplies :

a. L'enceinte centrale est branchée à l'Ampli-tuner AV.

b. Les enceintes avant hautes ou avant larges sont branchées à l'Ampli-tuner AV.

• Le taux d'échantillonnage disponible pour le signal d'entrée PCM est 32/44,1/48/88,2/96/176,4/192 kHz.
• Certains modes d'écoute ne peuvent être sélectionnés avec certains formats de source.

Sources 5.1 canaux (1/2)
√: modes d'écoute disponibles

Mode d'écoute	Bouton	Disposition des enceintes
Pure Audio √	PURE AUDIO MUSIC √	√	√
Direct √	MOVE/TV MUSIC GAME	√	√
Stereo √	MUSIC √	√	√
Mono √	MOVE √	√	√
DolbyDigital/DolbyDigitalPlus/TrueHD/Multichannel/DTS/DTS 96/24*5/DTS Express/DTS-HD High ResolutionAudio/DTS-HDMaster Audio/DTS Express/DSD*3	MOVE/TV MUSIC GAME		√	√	√
Neo:6 √	MOVE/TV MUSIC GAME
PLIIX Movie √	MOVE/TV
PLIIX Music √	MUSIC
PLIIZ Height √	MOVE/TV MUSIC GAME
DolbyEX √	MOVE/TV MUSIC GAME
Audyssey DSX *4	MOVE/TV MUSIC GAME				√*2
THX Cinema √	MOVE/TV THX √
Neo:6THX Cinema	MOVE/TV THX				√
PLIIX MovieTHX Cinema	MOVE/TV THX				√
PLIIZ HeightTHX Cinema	MOVE/TV THX				√
THX Music √	MUSIC THX √
Neo:6THX Music	MUSIC THX				√
PLIIX MusicTHX Music	MUSIC THX				√
PLIIZ HeightTHX Music	MUSIC THX				√
THX Games √	GAME THX √

Sources 5.1 canaux (2/2)

√: modes d'écoute disponibles

Mode d'écoute Bouton		Disposition des enceintes
Neo:6 THX Games	GAME THX				√
PLIiz Height THX Games	GAME THX				√
THX SurroundEX	NONE/TV THX				√
THX Select2 Cinema	NONE/TV THX				√
THX Select2 Music	MUSIC THX				√
THX Select2 Games	GAME THX				√
Orchestra √	MUSIC				√1
Unplugged √	MUSIC				√1
Studio-Mix √	MUSIC				√1
TV Logic √	NONE/TV				√1
Game-RPG √	GAME				√1
Game-Action √	GAME				√1
Game-Rock √	GAME				√1
Game-Sports √	GAME				√1
All Ch Stereo	NONE/TV MUSIC GAME		√	√	√1
Full Mono	NONE/TV MUSIC GAME		√	√	√1
T-D (Theater-Dimensional)	NONE/TV GAME	√	√	√	√
DTS Surround Sensation	NONE/TV MUSIC GAME	√	√	√	√

Remarques :

*1 Les enceintes avant hautes, avant larges et surround arrière qui restituent le son sont commutées au moyen du bouton [SP LAYOUT].
*2 Les enceintes avant hautes ou avant larges qui restituent le son sont commutées au moyen du bouton [SP LAYOUT].
*3 L'Ampli-tuner AV peut acheminer le signal DSD depuis HDMI IN. Si la sortie est réglée sur PCM au niveau du lecteur, il est possible d'obtenir un son meilleur selon le lecteur. Dans ce cas, réglez la sortie sur PCM au niveau du lecteur.
*4 Le mode d'écoute peut être sélectionné uniquement si les conditions suivantes sont remplies :
a. L'enceinte centrale est branchée à l'Ampli-tuner AV.
b. Les enceintes avant hautes ou avant larges sont branchées à l'Ampli-tuner AV.
*5 Le mode DTS est utilisé en fonction de la source d'entrée.
- Le taux d'échantillonnage disponible pour le signal d'entrée PCM est 32/44,1/48/88,2/96/176,4/192 kHz.
- Certains modes d'écoute ne peuvent être sélectionnés avec certains formats de source.

Sources 7.1 canaux

Mode d'écoute	Bouton	Disposition des enceintes
Pure Audio √	PURE AUDIO MUSIC √	√			√*3
Direct √	MOVE/TV MUSIC GAME	√			√*3
Stereo √	MUSIC √	√	√
Mono √	MOVE/TV	√	√
Multichannel/DolbyDigitalPlus/TrueHD/DTS-HD HighResolutionAudio/DTS-HDMaster Audio/DTS-ESDiscrete*5/DTS-ES Matrix*5			√	√	√*3
PLIiz Height √	MOVE/TV MUSIC GAME
AudysseyDSX*4	MOVE/TV MUSIC GAME				*2
THX Cinema √	MOVE/TV THX √
PLIiz HeightTHX Cinema	MOVE/TV THX				√
THX Music √	MUSIC THX √
PLIiz HeightTHX Music	MUSIC THX				√
THX Game √	GAME THX √
PLIiz HeightTHX Games	GAME THX				√
Orchestra √	MUSIC				√*1
Unplugged √	MUSIC				√*1
Studio-Mix √	MUSIC				√*1
TV Logic	MOVE/TV			√	√*1
Game-RPG	GAME			√	√*1
Game-Action	GAME			√	√*1
Game-Rock	GAME			√	√*1
Game-Sports	GAME			√	√*1
All Ch Stereo	MOVE/TV MUSIC GAME		√	√	√*1
Full Mono	MOVE/TV MUSIC GAME		√	√	√*1
T-D (Theater-Dimensional)	MOVE/TV GAME	√	√	√	√
DTS SurroundSensation	MOVE/TV MUSIC GAME	√	√	√	√

Remarques :

*1 Les enceintes avant hautes, avant larges et surround arrière qui restituent le son sont commutées au moyen du bouton [SP LAYOUT].
*2 Les enceintes avant hautes ou avant larges qui restituent le son sont commutées au moyen du bouton [SP LAYOUT].
*3 En fonction des canaux audio contenus dans la source, les enceintes correspondantes restitueront le son.
*4 Le mode d'écoute peut être sélectionné uniquement si les conditions suivantes sont remplies :
a. L'enceinte centrale est branchée à l'Ampli-tuner AV.
b. Les enceintes avant hautes ou avant larges sont branchées à l'Ampli-tuner AV.
*5 Si aucune enceinte surround arrière n'est présente, le mode DTS est utilisé.
- Le taux d'échantillonnage disponible pour le signal d'entrée PCM est 32/44,1/48/88,2/96/176,4/192 kHz.
- Certains modes d'écoute ne peuvent être sélectionnés avec certains formats de source.

À propos des modes d'écoute

Les modes d'écoute de l'Ampli-tuner AV peuvent transformer la pièce où est installé votre système en une véritable salle de cinéma ou de concert et restituer un son haute fidélité et surround impressionnant.

Pure Audio

Dans ce mode, l'afficheur et le circuit vidéo sont éteints, ce qui limite au maximum les sources de parasites et permet d'obtenir une restitution haute fidélité irréprochable. (Le circuit vidéo étant éteint, seuls les signaux vidéo provenant de l'entrée HDMI IN peuvent être reproduits.)

Direct

Dans ce mode, les signaux audio de la source d'entrée sont émis directement, avec un traitement minimal, ce qui permet d'obtenir un son haute fidélité. Tous les canaux audio de la source sont reproduits tels quels.

Stereo

Le son est émis par les enceintes avant gauche et droite et par le subwoofer (caisson de basses).

Mono

Ce mode est à utiliser lorsque vous regardez un vieux film enregistré en mono ou si vous regardez ce film avec une bande-son en langue étrangère enregistrée en mono. Il peut également être utilisé avec des DVD ou d'autres sources contenant des données audio multiplexées (DVD de karaoké, par exemple).

Multichannel

Ce mode doit être utilisé avec les sources multicanaux PCM.

Dolby Pro Logic IIx

Dolby Pro Logic II

Le mode Dolby Pro Logic IIx permet à n'importe quelle source à 2 canaux d'être lue avec un son 7.1. Il offre un son surround très naturel et pur qui enveloppe littéralement l'auditeur. Tout comme la musique et les films, les jeux vidéo permettent également de bénéficier d'effets spatiaux étonnants et d'une image vivante. Si vous n'utilisez pas d'enceintes surround arrière, utilisez le mode Dolby Pro Logic II au lieu du mode Dolby Pro Logic IIx.

• Dolby PLIIx Movie

Utilisez ce mode avec n'importe quel film enregistré en stéréo ou en Dolby Surround (Pro Logic) (TV, DVD, VHS).

• Dolby PLIIx Music

Utilisez ce mode avec n'importe quelle source musicale enregistrée en stéréo ou en Dolby Surround (Pro Logic) (CD, radio, cassette, TV, VHS, DVD).

- Dolby PLIIx Game

Utilisez ce mode avec les jeux vidéo, et notamment ceux qui comportent le logo Dolby Pro Logic II.

Dolby Pro Logic Ilz Height

Le mode Dolby Pro Logic IIz Height est conçu pour optimiser l'utilisation des programmes existants lorsque vous disposez de sorties d'enceintes à huit canaux. Le mode Dolby Pro Logic IIz Height peut être utilisé pour le mixage ascendant d'un grand nombre de sources (films et musique, notamment), mais il est particulièrement bien adapté au mixage ascendant des jeux.

Dolby Digital

Utilisez ce mode avec des DVD portant le logo Dolby Digital ainsi qu'avec les émissions de télévision diffusées en Dolby Digital. C'est le format de son surround numérique le plus courant. Il vous placera au cœur de l'action, comme si vous étiez dans une salle de cinéma ou de concert.

Audyssey Dynamic Surround Expansion™ est un système extensible qui ajoute de nouvelles enceintes pour améliorer la sensation surround. En partant d'un système 5.1 canaux, Dynamic Surround Expansion ajoute d'abord des canaux larges pour un plus fort impact sur l'enveloppement. La recherche en terme d'audition humaine a prouvé que les informations provenant des canaux larges est bien plus critique dans la présentation d'une scène sonore réaliste que les canaux surround arrière que l'on trouve dans les systèmes 7.1 classiques. Dynamic Surround Expansion crée ensuite deux canaux en hauteur pour reproduire les signaux acoustiques et sensoriels de perception importants. Outre des nouveaux canaux larges et hauts, Dynamic Surround Expansion applique le traitement Surround Envelopment Processing pour renforcer le dégradé entre les canaux avant et surround.

Source 5.1 + Dolby EX

Ces modes permettent de diffuser des sources prévues pour une configuration 5.1 avec une configuration 6.1/7.1. Ils sont particulièrement bien adaptés aux bandesson enregistrées en Dolby EX comportant un canal surround arrière à encodage matriciel. Le canal supplémentaire ajoute une dimension supplémentaire et produit un son enveloppant, parfait pour les effets de rotation et de survol.

Dolby Digital Plus

Développé pour la télévision HD, y compris les nouveaux formats de disque Blu-ray et HD DVD, c'est le tout dernier format audio multicanaux de Dolby. Il prend en charge jusqu'à 7.1 canaux à une fréquence d'échantillonnage de 48 kHz.

Dolby TrueHD

Conçu pour tirer pleinement parti de l'espace de stockage supplémentaire offert par les nouveaux formats de disque Blu-ray et HD DVD, ce nouveau format Dolby offre jusqu'à 7.1 canaux audio numériques discrets dotés d'une fréquence d'échantillonnage de 48/96 kHz, et jusqu'à 5.1 canaux dotés d'une fréquence d'échantillonnage de 192 kHz.

Source 5.1 + Dolby PLIIx Music

Ces modes utilisent le mode Dolby Pro Logic IIx Music pour étendre les sources 5.1 canaux pour une lecture en 6.1/7.1 canaux.

Source 5.1 + Dolby PLIIx Movie

Ces modes utilisent le mode Dolby Pro Logic IIx Movie pour étendre les sources 5.1 canaux pour une lecture en 7.1 canaux.

DTS

Le format de son surround numérique DTS prend en charge jusqu'à 5.1 canaux discrets et nécessite moins de compression pour reproduire un son haute fidélité. Il est à utiliser avec les DVD et les CD portant le logo DTS.

DTS 96/24

Ce mode est destiné à être utilisé avec les sources DTS 96/24. C'est un format DTS haute résolution qui utilise une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et offre une fidélité plus importante. À utiliser avec les DVD portant le logo DTS 96/24.

DTS-ES Discrete

Ce mode est à utiliser avec les bandes-son enregistrées au format DTS-ES Discrete qui s'appuient sur une enceinte surround arrière discrète pour reproduire un véritable son 6.1/7.1. Les sept canaux audio totalement séparés offrent une meilleure image spatiale et une localisation du son à 360°, ce qui est parfait pour les sons passant rapidement d'un canal surround à l'autre. À utiliser avec les DVD portant le logo DTS-ES, et notamment ceux dotés d'une bande-son enregistrée au format DTS-ES Discrete.

DTS-ES Matrix

Ce mode est à utiliser avec les bandes-son enregistrées au format DTS-ES Matrix qui s'appuient sur un canal arrière à encodage matriciel pour reproduire un son 6.1/7.1. À utiliser avec les DVD portant le logo DTS-ES, et notamment ceux dotés d'une bande-son enregistrée au format DTS-ES Matrix.

DTS Neo:6

Ce mode permet de lire n'importe quelle source à 2 canaux sur un système 7.1. Il utilise sept canaux pleine bande de décodage matriciel pour lire les supports à encodage matriciel, ce qui permet d'obtenir un son surround très naturel et pur qui enveloppe littéralement l'auditeur.

- Neo:6 Cinema a

Utilisez ce mode avec n'importe quel film enregistré en stéréo (TV, DVD, VHS).

- Neo:6 Music

Utilisez ce mode avec n'importe quelle source musicale enregistrée en stéréo (CD, radio, cassette, TV, VHS, DVD).

Source 5.1 + Neo:6

Ce mode utilise le format Neo:6 pour diffuser des sources prévues pour une configuration 5.1 avec une configuration 6.1/7.1.

DTS-HD High Resolution Audio

Développé pour la télévision HD, y compris les nouveaux formats de disque Blu-ray et HD DVD, c'est le tout dernier format audio multicanaux de DTS. Il prend en charge jusqu'à 7.1 canaux à une fréquence d'échantillonnage de 96 kHz.

DTS-HD Master Audio

Conçu pour tirer pleinement parti de l'espace de stockage supplémentaire offert par les nouveaux formats de disque Blu-ray et HD DVD, ce nouveau format DTS offre jusqu'à 7.1 canaux audio numériques discrets dotés d'une fréquence d'échantillonnage de 48/96 kHz, et jusqu'à 5.1 canaux dotés d'une fréquence d'échantillonnage de 192 kHz.

DTS Express

Ce format prend en charge jusqu'à 5.1 canaux et utilise une fréquence d'échantillonnage plus faible (48 kHz). Ses applications comprennent l'encodage des données audio interactives et des commentaires pour les données audio secondaires des disques HD DVD et Blu-ray. Également utilisé pour les émissions et les serveurs multimédia.

DSD

DSD signifie Direct Stream Digital ; c'est le format utilisé pour stocker des données audio numériques sur des disques SACD (Super Audio CD). Ce mode peut être utilisé avec des Super Audio CD comprenant des données audio multicanaux.

Avec ce mode, vous pouvez bénéficier d'un son surround 5.1 virtuel avec seulement deux enceintes.

• Neo:6 Cinema + DTS Surround Sensation
• Neo:6 Music + DTS Surround Sensation

Ces modes utilisent le Neo:6 pour étendre les sources stéréo pour la lecture surround virtuelle.

DTS Surround Sensation Headphone restitue un son surround multicanaux virtuel simulé dans les casques et écouteurs stéréo de tout type.

THX

Fondé par George Lucas, le système THX développe des standards rigoureux qui assurent que les films sont reproduits dans les cinémas et les home-cinémas exactement comme le réalisateur le souhaitait.

Les modes THX optimisent sans excès les caractéristiques de tonalité et spatiales de la bande son pour la reproduction dans un home-cinéma. Ils peuvent être utilisés avec les sources 2 canaux matriciels et multicanaux.

La restitution de l'enceinte surround arrière dépend du support source et du mode d'écoute sélectionné.

• THX Cinema

Le mode THX Cinema corrige les bandes son de cinéma pour la lecture dans un home-cinéma. Dans ce mode, THX Loudness Plus est configuré pour des niveaux de cinéma et Re-EQ, Timbre Matching, et Adaptive Decorrelation sont activés.

• T H X M u s i c

Le mode THX Music est conçu pour l'écoute de la musique, qui est en général enregistrée à des niveaux sensiblement supérieurs aux films. Dans ce mode, THX Loudness Plus est configuré pour la lecture de la musique et seul Timbre Matching est activé.

• T H X G a m e s

Le mode THX Games est conçu pour une restitution spatiale fidèle de l'audio des jeux, qui est souvent mixé de façon similaire à celui des films, mais dans un environnement plus petit. THX Loudness Plus est configuré pour les niveaux de son de jeux et Timbre Matching est activé.

• THX Select2 Cinema

Ce mode étend les sources 5.1 canaux pour la lecture 7.1 canaux. Pour ce faire, il analyse la composition de la source surround et optimise les sons ambiants et directionnels pour produire la sortie du canal surround arrière.

• THX Select2 Music

Ce mode est conçu pour être utilisé avec la musique. Il étend les sources 5.1 canaux pour la lecture 7.1 canaux.

• THX Select2 Games

Ce mode est conçu pour être utilisé avec les jeux vidéo. Il peut étendre les sources 5.1 canaux pour la lecture 6.1/7.1 canaux.

• THX Surround EX

Ce mode étend les sources 5.1 canaux pour la lecture 6.1/7.1 canaux. Il est particulièrement adapté aux sources Dolby Digital EX. THX Surround EX, également connu sous le nom de Dolby Digital Surround EX, a été développé conjointement par Dolby Laboratories et THX Ltd.

Modes DSP exclusifs d'Onkyo

Orchestra

Adapté à la musique classique et à l'opéra, ce mode met en avant les canaux surround afin d'élargir l'image stéréo et simule la réverbération naturelle d'une grande salle.

Unplugged

Parfait pour les instruments acoustiques, les paroles et le jazz, ce mode souligne l'image stéréo avant, ce qui donne l'impression d'être juste devant la scène.

Studio-Mix

Adapté à la musique rock ou pop, ce mode d'écoute crée un champ sonore vivant doté d'une puissante image acoustique, comme si vous étiez dans une discothèque ou à un concert de rock.

TV Logic

Ce mode ajoute une acoustique réaliste aux émissions de télévision produites en studio, renforce les effets surround de l'intégralité du son et rend les voix plus claires.

Game-RPG

Utilisez ce mode lorsque vous jouez à des jeux de rôle.

Game-Action

Utilisez ce mode lorsque vous jouez à des jeux d'action.

Game-Rock

Utilisez ce mode lorsque vous jouez à des jeux de musique rock.

Game-Sports

Utilisez ce mode lorsque vous jouez à des jeux de sport.

All Ch Stereo

Idéal pour la musique d'ambiance, ce mode emplit la totalité de la zone d'écoute d'un son stéréo provenant des enceintes avant, surround et surround arrière.

Full Mono

Dans ce mode, toutes les enceintes produisent le même son en mono : ainsi, le son que vous entendez est le même quel que soit l'endroit de la pièce où vous vous trouvez.

Avec ce mode, vous pouvez bénéficier d'un son surround virtuel avec seulement deux ou trois enceintes. Ce mode contrôle la manière dont les sons atteignent les oreilles gauche et droite de l'auditeur. Il se peut que le résultat ne soit pas satisfaisant s'il y a trop de réverbération. Nous vous recommandons donc d'utiliser ce mode dans un environnement ne comportant que peu ou pas de réverbération naturelle.

Menus de configuration OSD

Les menus de configuration OSD apparaissent sur le téléviseur connecté et constituent un moyen pratique pour modifier les différents réglages de l'Ampli-tuner AV. Les réglages sont organisés en neuf catégories dans le menu principal, la plupart contenant un sous-menu.

    B --> J["Page 103"]
    J --> K["Page 103"]

    E --> L["Pages 85-88"]
    L --> M["Pages 89-92"]
    M --> N["Pages 93-96"]
    N --> O["Page 97"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#ffc,stroke:#333

Configuration des enceintes

Certains des paramètres mentionnés dans cette section sont réglés automatiquement par la fonction Correction de pièce et Configuration des enceintes Audyssey MultEQ ^® (cf. page 54).

Ici, vous pouvez vérifier les réglages effectués par les fonctions Correction de pièce et Configuration des enceintes Audyssey MultEQ® ou les effectuer manuellement, ce qui peut être utile si vous modifiez l'une des enceintes raccordées après avoir utilisé la fonction Correction de pièce et Configuration des enceintes Audyssey MultEQ®.

Remarque :

La fonction Configuration des enceintes n'est pas disponible si un casque est raccordé à l'Ampli-tuner AV.

1 Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran.

Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner le menu principal, puis pressez [ENTER].

3 Utilisez les boutons haut et bas [▲]/[▼] pour sélectionner le sous-menu et pressez [ENTER].

4 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner le paramètre, puis les boutons Gauche et Droite [◀]/[▶] pour procéder au réglage.

5 Lorsque vous avez terminé, appuyez sur le bouton [SETUP].

Le menu de configuration se ferme.

Réglages d'enceintes

Cf. « Réglages des enceintes » page 51.

Configuration d'enceintes

Grâce à ces réglages, vous pouvez spécifier les enceintes raccordées et la fréquence de crossover de chaque enceinte. Les fréquences de crossover suivantes peuvent être spécifiées : « Pleine Bande », « 40Hz », « 50Hz », « 60Hz », « 70Hz », « 80Hz(THX) », « 90Hz », « 100Hz », « 120Hz », « 150Hz », ou « 200Hz ». Spécifiez « Pleine Bande » pour les enceintes qui restituent les sons basse fréquence correctement (les enceintes dotées de graves puissantes, par exemple). Pour les enceintes plus petites, indiquez une fréquence de crossover. Les sons se situant sous la fréquence de crossover seront restitués par le subwoofer, et non par l'enceinte. Consultez le manuel d'utilisation de vos enceintes pour déterminer les fréquences de crossover optimales.

Si vous configurez vos enceintes à l'aide de la fonction de correction de pièce et configuration des enceintes Audyssey MultEQ ^® , assurez-vous manuellement que les enceintes THX si présentes sont réglées sur un crossover de « 80Hz(THX) ».

Subwoofer Oui : À sélectionner si un subwoofer est branché (par défaut).Non : À sélectionner si aucun subwoofer n'est raccordé au système.
Front^*1	Pleine Bande, 40Hz, 50Hz, 60Hz, 70Hz, 80Hz(THX) (par défaut), 90Hz, 100Hz, 120Hz, 150Hz, 200Hz
Center^*2	Pleine Bande, 40Hz, 50Hz, 60Hz, 70Hz, 80Hz(THX), 90Hz, 100Hz, 120Hz, 150Hz, 200Hz
Surround^*2*6	Aucun : À sélectionner si aucune enceinte n'est raccordée au système.
Front Wide^*2*3*5*6
Front High^*2*3*5*6
Surr Back^*3*4*5*6

Surr Back Can. ^4

1ch : À sélectionner si une seule enceinte surround arrière G est branchée.

2ch : À sélectionner si deux enceintes surround arrière (gauche et droite) sont branchées (par défaut).

FPB du LFE (Filtre passe-bas pour le canal LFE)

80Hz(THX) (par défaut), 90Hz, 100Hz, 120Hz

Ce paramètre n'est pas réglé automatiquement par la fonction de correction de pièce et de configuration automatique des enceintes Audyssey MultEQ® (cf. page 54).

Grâce à ce réglage, vous pouvez spécifier la fréquence de coupure du filtre passe-bas (FPB) du canal LFE, qui peut être utilisé pour filtrer les ronflements indésirables. Le filtre passe-bas ne s'applique qu'aux sources utilisant le canal LFE.

* Si vous utilisez des enceintes certifiées THX, sélectionnez « 80Hz(THX) ».

Duoble Bass ^*8

Activé : Fonction doubles graves activée (par défaut).

Coupé(THX): Fonction doubles graves désactivée.

Ce paramètre n'est pas réglé automatiquement par la fonction de correction de pièce et de configuration automatique des enceintes Audyssey MultEQ® (cf. page 54).

Grâce à la fonction DoubleBass, vous pouvez amplifier la restitution des graves en acheminant les sons graves provenant des canaux avant gauche et droit et central au subwoofer.

* Si vous utilisez des enceintes certifiées THX, sélectionnez « Coupé(THX) ».

Remarques :

*1 Si le paramètre « Subwoofer » est réglé sur « Non », le paramètre « Front » est automatiquement réglé sur « Pleine Bande ».
*2 Si le paramètre « Front » est réglé sur autre chose que « Pleine Bande », « Pleine Bande » ne peut être sélectionné ici.
*3 Si le paramètre « Surround » est réglé sur « Aucun », ce paramètre ne peut être sélectionné.
*4 Si le paramètre « Surround » est réglé sur autre chose que « Pleine Bande », « Pleine Bande » ne peut être sélectionné ici.
*5 Si le paramètre « Type d'enceinte (avant) » est réglé sur « Bi-ampli » (page 51), ou si « Zone 2 amplifiée » est réglé sur « Actif » (page 118), ce paramètre ne peut pas être sélectionné.
*6 Si le paramètre « Zone3 amplifiée » est réglé sur « Actif » (page 118) ce paramètre ne peut pas être sélectionné.
*7 Si le paramètre « Surr Back » est réglé sur « Aucun », ce paramètre ne peut être sélectionné.
*8 Cette fonction ne peut être définie que si le paramètre « Subwoofer » est réglé sur « Oui » et si le paramètre « Front » est réglé sur « Pleine Bande ».

Distance des enceintes

Ce paramètre est réglé automatiquement par la fonction de correction de pièce et de configuration automatique des enceintes Audyssey MultEQ ^® (cf. page 54).

Ici, vous pouvez spécifier la distance entre chacune des enceintes et la position d'écoute de manière à ce que le son de chaque enceinte arrive aux oreilles de chaque auditeur de la manière souhaitée par l'ingénieur du son.

Unité

pieds : Les distances peuvent être réglées en pieds. Plage de valeurs : 0,5 à 30 pieds par incréments de 0,5 pied.

(Modèles nord-américains : par défaut)

mètres : Les distances peuvent être réglées en mètres. Plage de valeurs : 0,15 à 9 mètres par incréments de 0,15 mètre.

(Modèles européens : par défaut)

Spécifiez la distance entre chacune des enceintes et la position d'écoute.

Remarque :

Vous ne pouvez pas sélectionner les enceintes réglées sur « Non » ou « Aucun » dans la « Configuration d'enceintes » (page 85).

Calibrage du niveau

Ce paramètre est réglé automatiquement par la fonction de correction de pièce et de configuration automatique des enceintes Audyssey MultEQ ^® (cf. page 54).

Ici, vous pouvez régler le niveau sonore de chaque enceinte à l'aide du testeur de tonalité intégré de manière à ce que le volume de chaque enceinte soit le même au niveau de la position d'écoute.

Les niveaux sonores peuvent être réglés sur une valeur comprise entre -12,0 et +12,0 dB par incréments de 0,5 dB (-15,0 et +12,0 dB pour le subwoofer).

Remarque :

Les enceintes réglées sur « Non » ou « Aucun » dans la « Configuration d'enceintes » (page 85) ne peuvent pas émettre la tonalité d'essai.

Remarques :

• Il est impossible de calibrer les enceintes lorsque la sortie de l'Ampli-tuner AV est en mode sourdine.
• La tonalité d'essai est émise au niveau standard pour THX, qui est 0 dB (réglage de volume absolu 82). Si vous écoutez habituellement à un niveau sonore inférieur à celui-ci, faites attention, la tonalité d'essai sera bien plus forte.

Conseil :

Si vous utilisez un sonomètre portable, réglez le niveau sonore de chaque enceinte de manière à ce que la valeur mesurée au niveau de la position d'écoute soit de 75 dB SPL (pondération C, mesure lente).

Réglages d'égalisation

Ce paramètre est réglé automatiquement par la fonction de correction de pièce et de configuration automatique des enceintes Audyssey MultEQ ^® (cf. page 54).

Grâce aux réglages de l'égalisateur, vous pouvez régler la tonalité des enceintes individuellement à l'aide d'un égalisateur 7 bandes. Le volume de chaque enceinte peut être réglé sur cette page.

Remarques :

• Vous pouvez sélectionner : « 63Hz », « 160Hz », « 400Hz », « 1000Hz », « 2500Hz », « 6300Hz », ou « 16000Hz ». Et pour le subwoofer, « 25Hz », « 40Hz », « 63Hz », « 100Hz », ou « 160Hz ».
• Les réglages de l'égalisateur n'ont aucun effet si le mode d'écoute Direct ou Pure Audio est sélectionné.

Egaliseur Manuel : Vous pouvez régler l'égalisateur manuellement pour chaque enceinte. Si vous avez sélectionné « Manuel », procédez comme suit.

1	Utilisez le bouton Bas [▼] pour sélectionner « Canal », puis les boutons Gauche et Droite [◀]/[▶] pour sélectionner une enceinte.
2	Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner une fréquence, puis les boutons Gauche et Droite [◀]/[▶] pour régler le niveau sonore à cette fréquence.Le volume à chaque fréquence peut être réglé sur une valeur comprise entre -6 et +6 dB par incréments de 1 dB.Conseil :Les basses fréquences (63 Hz, par exemple) affectent les sons graves ; les hautes fréquences (16000 Hz, par exemple) affectent les sons aigus.
3	Utilisez le bouton Haut [▲] pour sélectionner « Canal », puis les boutons Gauche et Droite [◀]/[▶] pour sélectionner une autre enceinte.Répétez les points 1 et 2 pour chaque enceinte.Vous ne pouvez pas sélectionner les enceintes réglées sur « Non » ou « Aucun » dans la « Configuration d’enceintes » (page 85).

Audyssey : La tonalité de chaque enceinte est réglée automatiquement par les fonctions Correction de pièce et Configuration automatique des enceintes Audyssey MultEQ®. N'oubliez pas de sélectionner ce réglage une fois les procédures de correction de pièce et de configuration des enceintes effectuées. « Egalisation dynamique » et « Volume dynamique » sont disponibles (cf. page 91).

Coupé : Tonalité désactivée, réponse plate (par défaut).

Réglage THX audio

Ce paramètre n'est pas réglé automatiquement par la fonction de correction de pièce et de configuration automatique des enceintes Audyssey MultEQ® (cf. page 54).

Le paramètre « Espace entre.surr.arr. » vous permet de spécifier la distance entre vos enceintes surround arrière.

Si vous utilisez un subwoofer certifié THX, réglez le paramètre « THX Ultra2/Select2 Subwoofer » sur « Oui ». Vous pouvez alors appliquer le Boundary Gain Compensation (BGC) de THX pour compenser la perception exacerbée des basses fréquences pour les auditeurs placés très près d'une limite de pièce (mur).

Vous pouvez également régler le Loudness Plus de THX. Quand « Intensité sonore accrue » est réglé sur « Activé », il est possible de percevoir les nuances les plus subtiles de l'audio même à faible volume.

Ce résultat est disponible uniquement quand le mode d'écoute THX est sélectionné.

Espace entre.surr.arr.

<1 pied (<0,3 m):

À sélectionner si vos enceintes surround arrière sont séparées par une distance comprise entre 0 et 30 cm (0 à 1 pied).

1 pied - 4 pieds (0,3 m - 1,2 m) :

À sélectionner si vos enceintes surround arrière sont séparées par une distance comprise entre 0,3 et 1,2 m (1 à 4 pieds).

4 pieds (> 1,2 m) (par défaut) :

À sélectionner si vos enceintes surround arrière sont séparées par une distance supérieure à 1,2 m (4 pieds).

Remarque :

Ne peut pas être réglé si « Surr Back Can. » est réglé sur « 1ch » (page 85), « Type d'enceinte (avant) » est réglé sur « Bi-ampli » (page 51), « Surr Back » est réglé sur « Aucun » (page 85), ou si la Zone 2 amplifiée est utilisée (page 118).

Non : À sélectionner si vous n'avez pas de subwoofer certifié THX.

Oui : À sélectionner si vous avez un subwoofer certifié THX.

Remarque :

Si le paramètre « Subwoofer » est réglé sur « Non » ce paramètre ne peut pas être sélectionné (page 85).

BGC

Coupé : À sélectionner pour arrêter la correction BGC.

Activé : À sélectionner pour activer la correction BGC.

Remarque :

Ce réglage est disponible uniquement si « THX Ultra2/Select2 Subwoofer » est réglé sur « Oui ».

Intensité sonore

Coupé : À sélectionner pour arrêter Loudness Plus.

accrue

Activé : À sélectionner pour activer Loudness Plus (par défaut).

Réglage THX conservé

Oui : Audyssey Dynamic EQ™ / Audyssey Dynamic Volume™ ne sera pas activé en mode d'écoute THX.

Non : Audyssey Dynamic EQ / Audyssey Dynamic Volume sera activé en mode d'écoute THX en fonction du paramètre.

Remarque :

Ce paramètre est fixe sur « Oui » si « Intensité sonore accrue » est réglé sur « Activé ».

THX Loudness Plus

THX Loudness Plus est une nouvelle technologie de commande du volume présente dans les amplis certifiés THX Ultra2 Plus™ et THX Select2 Plus™. Avec THX Loudness Plus, le public des home-cinémas pourra désormais profiter des détails riches dans un mixage surround quel que soit le niveau sonore. L'une des conséquences de la baisse du volume en dessous du niveau de référence est que certains éléments sonores peuvent être perdus ou perçus différemment par l'auditeur. THX Loudness Plus Compense les décalages de tonalité et d'espace qui se produisent lorsque le volume est baissé en ajustant de façon intelligente les niveaux du canal surround ambiant et la distorsion de fréquence. Ceci permet aux utilisateurs de profiter de l'impact réel des bandes son quel que soit le réglage du volume. THX Loudness Plus est appliqué automatiquement lors de l'écoute de l'un des modes d'écoute THX. Les nouveaux modes THX Cinema, THX Music, et THX Games sont conçus pour appliquer les réglages THX Loudness Plus adaptés pour chaque type de contenu.

Ajustement audio

Grâce aux fonctions et aux réglages Ajustement audio, vous pouvez régler le son et les modes d'écoute selon vos préférences.

1 Pressez le bouton [RECEIVER], puis le bouton [SETUP].
Le menu principal apparaît sur l'écran.
Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.
2 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner le menu principal, puis pressez [ENTER].
3 Utilisez les boutons haut et bas [▲]/[▼] pour sélectionner le sous-menu et pressez [ENTER].

4 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner le paramètre, puis les boutons Gauche et Droite [◀]/[▶] pour procéder au réglage.

5 Lorsque vous avez terminé, appuyez sur le bouton [SETUP]. Le menu de configuration se ferme.

Multiplex/Mono

Multiplex

Can. source

Principal : Le canal principal est restitué (par défaut).

Sub : Le sous-canal est restitué.

Principal/Sub : Le canal principal et les sous-canaux sont restitués.

Ce réglage détermine le canal d'une source multiplex stéréo qui est restitué. À utiliser pour sélectionner des canaux ou des langues audio avec des sources multiplex, des émissions de télévision multilingues, etc.

Mono

Can. source

G / D : Les canaux de gauche et de droite sont restitués (par défaut).

Left : Seul le canal de gauche est restitué.

Right : Seul le canal de droite est restitué.

Ce réglage spécifie le canal à utiliser pour la lecture d'une source numérique à deux canaux (source Dolby Digital ou source PCM/analogique à deux canaux, par exemple) avec le mode d'écoute Mono.

Enceinte de dest.

Center : L'audio mono est restitué par l'enceinte centrale (par défaut).

G/D: L'audio mono est restitué par les enceintes avant gauche et droite.

Ce paramètre détermine l'enceinte qui restituera le son mono quand le mode d'écoute mono est sélectionné.

Remarque :

Si le paramètre « Center » est réglé sur « Aucun » (page 85), ce paramètre est fixe sur « G / D ».

Dolby

PLIIx Music (entrée 2 canaux)

Ces réglages ne s'appliquent qu'aux sources stéréo à 2 canaux.

Si vous n'utilisez pas d'enceintes surround arrière, ces réglages s'appliquent au Dolby Pro Logic II, au lieu du Dolby Pro Logic IIx.

Panorama Activé : Fonction Panorama activée.

Coupé : Fonction Panorama désactivée (par défaut).

Grâce à ce réglage, vous pouvez élargir l'image stéréo avant lorsque vous utilisez le mode d'écoute Dolby Pro Logic IIx Music.

Dimension -3 à +3 (par défaut : 0)

Grâce à ce réglage, vous pouvez déplacer le champ sonore vers l'avant ou vers l'arrière lorsque vous utilisez le mode d'écoute Dolby Pro Logic IIx Music. Des valeurs supérieures permettent de déplacer le champ sonore vers l'arrière. Des valeurs inférieures permettent de le déplacer vers l'avant.

Si l'image stéréo semble trop large ou si le son surround est trop important, déplacez le champ sonore vers l'avant pour améliorer la balance. Inversement, si l'image stéréo ressemble à une image mono ou si vous n'entendez pas suffisamment le son surround, déplacez-le vers l'arrière.

Center Width 0 à 7 (par défaut : 3)

Grâce à ce réglage, vous pouvez ajuster la largeur du son par rapport à l'enceinte centrale lorsque vous utilisez le mode d'écoute Dolby Pro Logic IIx Music. Normalement, si vous utilisez une enceinte centrale, le son du canal central n'est restitué que par l'enceinte centrale. (Si vous n'utilisez pas d'enceinte centrale, le son du canal central est réparti entre les enceintes avant gauche et droite pour créer une enceinte centrale virtuelle). Ce réglage contrôle le mixage avant gauche, avant droit et central, et vous permet de régler l'intensité du son du canal central.

Dolby EX

Auto : Si le signal de la source contient une balise Dolby EX, le mode d'écoute Dolby EX ou THX Surround EX est utilisé.

Manuel : Vous pouvez sélectionner n'importe quel mode d'écoute disponible (par défaut).

Ce réglage détermine la manière dont les signaux codés en Dolby EX sont traités. Ce réglage n'est pas disponible si aucune enceinte surround arrière n'est raccordée. Ce réglage n'est disponible qu'avec les modes d'écoute Dolby Digital, Dolby Digital Plus et Dolby TrueHD.

Remarque :

Si les paramètres « Front High » et « Front Wide » sont réglés sur un réglage autre que « Aucun » (page 85), ce paramètre est fixe sur « Manuel ».

DTS

Neo:6 Music

Center Image 0 à 5 (par défaut : 2)

Le mode d'écoute DTS Neo:6 Music crée un son surround à six canaux à partir de sources stéréo à deux canaux. Grâce à ce réglage, vous pouvez spécifier le degré d'atténuation de la sortie des canaux avant gauche et droite afin de créer un canal central.

Réglez une valeur « 0 » au centre pour entendre un son. Le son s'étend à gauche et à droite (extérieur) de sorte que la valeur réglée est agrandie. Réglez selon vos préférences.

Audyssey

Pour le niveau de référence Dynamic EQ™, et pour Dynamic Volume, vous ne pouvez modifier les réglages avant d'avoir terminé la correction de pièce et configuration des enceintes Audyssey MultEQ®.

Egalisation

Coupé : Audyssey Dynamic EQ désactivé (par défaut).

dynamique

Activé : Audyssey Dynamic EQ activé.

Grâce à Audyssey Dynamic EQ, vous pouvez profiter d'un son superbe, même à de faible volumes d'écoute. Audyssey Dynamic EQ résout les problèmes de détérioration de la qualité du son lorsque le volume diminue en tenant compte de la perception humaine et de l'acoustique de la pièce. Pour ce faire, il sélectionne la bonne fréquence de distorsion et les niveaux sonores surround appropriés sur le moment afin que le son soit restitué tel qu'il a été créé, et ce, quel que soit le volume sonore et pas uniquement au niveau de référence.

Reference Level

Les films sont mixés dans des pièces calibrées pour le niveau de référence des films. Pour obtenir le même niveau de référence dans un système de home-cinéma, le niveau de chaque enceinte doit être ajusté de façon à ce que le bruit rose de -30 dBFS à largeur de bande limitée (500 Hz à 2000 Hz) produise un niveau de pression acoustique de 75 dB au niveau de la position d'écoute. Un système de home-cinéma calibré automatiquement par Audyssey MultEQ lit au niveau de référence quand la commande principale du volume est réglée sur la position 0 dB. À ce niveau, vous pouvez entendre le son tel que les mixeurs l'ont entendu.

Audyssey Dynamic EQ est référencé au niveau de son standard des films. Il effectue des ajustements pour maintenir la réponse de référence et l'enveloppement surround lorsque le volume est réduit en dessous de 0 dB. Cependant, le niveau de référence des films n'est pas toujours utilisé dans les contenus musicaux ou autres que des films. Le Dynamic EQ Reference Level Offset fournit trois décalages depuis le niveau de référence des films (5 dB, 10 dB, et 15 dB) qui peuvent être sélectionnés lorsque le niveau sonore du contenu n'est pas dans la norme.

Décalage du niveau de référence de l'Dynamic EQ

0 dB : Ceci est le réglage par défaut qui devrait être utilisé pour lire les films.

5 dB : Sélectionnez ce réglage pour les contenus ayant une plage dynamique très étendue, tels que la musique classique.

10 dB : Sélectionnez ce réglage pour le jazz ou tout autre musique ayant une plage dynamique étendue. Ce réglage devrait également être sélectionné pour les contenus TV car ils sont en général mixés à 10 dB sous la référence des films.

15 dB : Sélectionnez ce réglage pour la musique pop/rock ou tout autre programme mixé à des niveaux d'écoute très élevés et ayant une plage dynamique comprimée.

Remarque :

Si le paramètre « Egalisation dynamique » est réglé sur « Coupé » ce paramètre ne peut pas être sélectionné.

Volume dynamique (cf. page 54)

Coupé : Audyssey Dynamic Volume™ arrêté (par défaut).

Léger : Le mode Light Compression est activé.

Moyen : Le mode Medium Compression est activé.

Lourd : Le mode Heavy Compression est activé. Ce réglage est celui qui affecte le plus le volume sonore et a pour effet de restituer tous les sons avec le même niveau sonore.

Remarque :

Une fois la correction de pièce et configuration des enceintes Audyssey MultEQ ^® terminée, même si le paramètre « Egaliseur » n'est pas réglé sur « Audyssey », lorsque Dynamic EQ est réglé sur « Activé », le paramètre « Egaliseur » est réglé sur « Audyssey ».

Lorsque « Volume dynamique » est réglé sur effectif, le paramètre « Egaliseur » est réglé sur « Audyssey » et « Egalisation dynamique » est réglé sur « Activé ». Lorsque « Egalisation dynamique » est réglé sur « Coupé », « Volume dynamique » devient automatiquement « Coupé ».

Stage Width -10 à +2 (par défaut : 0)

Ajuste la largeur de la scène sonore lors de l'utilisation d'Audyssey Dynamic Surround Expansion™.

Remarque :

Si les paramètres « Center » et « Front Wide » sont réglés sur « Aucun » (page 85), ce paramètre ne peut pas être sélectionné.

Stage Height -10 à +2 (par défaut : 0)

Ajuste la hauteur de la scène sonore lors de l'utilisation d'Audyssey Dynamic Surround Expansion.

Remarque :

Si les paramètres « Center » et « Front High » sont réglés sur « Aucun » (page 85), ce paramètre ne peut pas être sélectionné.

Theater-Dimensional

Angle d'écoute

Large : À sélectionner si l'angle d'écoute est supérieur à 30 degrés (par défaut).

Etroit : À sélectionner si l'angle d'écoute est inférieur à 30 degrés.

Grâce à ce réglage, vous pouvez optimiser le mode d'écoute Theater-Dimensional en spécifiant l'angle des enceintes avant gauche et droite par rapport à la position d'écoute.

Enceinte avant gauche

Enceinte avant droite

Angle d'écoute : 30°

Niveau de LFE

Grâce à ces réglages, vous pouvez définir le niveau du canal LFE (effets basse fréquence) séparément pour les sources Dolby Digital, DTS, PCM multicanaux, Dolby TrueHD, DTS-HD Master Audio, et DSD.

Si vous trouvez les effets basse fréquence trop forts lorsque vous utilisez l'une de ces sources, changez ce réglage sur -20 dB ou -∞ dB.

Dolby Digital ^1 , DTS ^2 , PCM multicanal ^3 , Dolby TrueHD ^4 , DTS-HD Master Audio ^5 , DSD ^6

Ce niveau peut être réglé sur -∞ dB, -20 dB, -10 dB, ou 0 dB (par défaut).

Remarques :

*1 Définit le niveau du canal LFE pour les sources Dolby Digital et Dolby Digital Plus.
*2 Définit le niveau du canal LFE pour les sources DTS et DTS-HD High Resolution.
*3 Définit le niveau du canal LFE pour les sources PCM multicanaux. (Le PCM multicanaux entre via HDMI.)
*4 Définit le niveau du canal LFE pour les sources Dolby TrueHD.
*5 Définit le niveau du canal LFE pour les sources Master audio DTS-HD.
*6 Définit le niveau du canal LFE pour les sources DSD (Super Audio CD).

Configuration de la source

Cette section décrit en détails les éléments du menu « Réglage de source ». Les éléments peuvent être réglés individuellement pour chaque sélecteur d'entrée.

1 Pressez les boutons du sélecteur d'entrée pour sélectionner une source d'entrée.

2 Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran.

Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

3 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « 4. Réglage de source », puis pressez [ENTER].

Le menu « Réglage de source » apparaît. Le nom du sélecteur d'entrée sélectionné s'affiche.

Sélecteur d'entrée 4. Réglage de source DVD/BD 1. Volume intelligent 2. Synchro Audio/Vidéo 3. Édition : nom 4. Réglage d'Image

Pour la source d'entrée NET, seul « Volume intelligent » sera disponible.

4 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner un élément, puis pressez [ENTER].

5 Utilisez les boutons Gauche et Droite [◀]/[▶] pour modifier les paramètres.

Les éléments du menu « Réglage de source » sont expliqués ci-dessous.

6 Lorsque vous avez terminé, appuyez sur le bouton [SETUP].

Le menu de configuration se ferme.

Remarque :

Cette procédure peut également être effectuée sur l'Ampli-tuner AV au moyen des boutons du sélecteur d'entrée, du bouton [SETUP], des boutons flèches et du bouton [ENTER].

Volume intelligent

Grâce à la fonction IntelliVolume, vous pouvez définir le niveau sonore d'entrée pour chaque sélecteur d'entrée. Cela est utile lorsque l'un de vos appareils sources restitue un son plus fort ou plus faible que les autres.

Si un appareil restitue un son nettement plus fort que les autres, utilisez le bouton Gauche [◀] pour réduire son niveau sonore d'entrée. Si le son restitué est nettement plus faible, utilisez le bouton Droite [▶] pour augmenter son niveau sonore d'entrée.

Volume intelligent -12 dB à +12 dB (par défaut : 0 dB)

Synchro Audio/Vidéo

Lorsque vous utilisez la fonction de balayage progressif de votre lecteur DVD, il se peut que le son et l'image soient décalés. Avec le paramètre Synchro A/V, vous pouvez corriger ce défaut en appliquant un retard au signal audio. Pour afficher l'image du téléviseur tout en réglant le délai, appuyez sur le bouton [ENTER]. Pour revenir à l'écran précédent, appuyez sur le bouton [RETURN].

Synchro Audio/Video 0 ms à 250 ms par pas de 5 ms (par défaut : 0 ms)

Si la fonction HDMI Lip Sync est activée (cf. page 101) et si votre téléviseur ou votre écran prend en charge la fonction HDMI Lip Sync, la durée du délai affiché correspondra à la durée du délai de synchronisation A/V plus la durée du délai de la fonction HDMI Lip Sync. La durée du délai de la fonction HDMI Lip Sync s'affiche dessous entre parenthèses.

Remarque :

La fonction A/V Sync est désactivée lorsque le mode d'écoute Pure Audio est sélectionné ou lorsque le mode Direct est utilisé avec une source d'entrée analogique.

Edition : nom

Vous pouvez saisir un nom personnalisé pour chaque sélecteur d'entrée et pour chaque stations de radio pré-réglée afin de les identifier plus facilement. Le nom personnalisé apparaît sur l'écran une fois saisi.

Remarques :

• Pour nommer une station de radio pré-réglée, sélectionnez AM ou FM à l'aide du bouton [TUNER], puis sélectionnez la station de radio pré-réglée (cf. étape 1 page 67).
• (TX-NR807 : modèles nord-américains) Vous ne pouvez pas saisir un nom personnalisé pour les stations de radio préprogrammées SIRIUS.
• Pour restaurer le nom par défaut d'une station de radio, effacez le nom personnalisé en saisissant des espaces blancs pour chaque lettre.

1	Utilisez les boutons Haut et Bas [▲]/[▼]/[◀]/[▶] pour sélectionner un caractère, puis pressez [ENTER].Répétez cette opération pour saisir jusqu’à 10 caractères.
2	Lorsque vous avez terminé, pour enregistrer un nom, utilisez les boutons flèche [▲]/[▼]/[◀]/[▶] pour sélectionner « OK », puis pressez [ENTER].Sinon, il ne sera pas enregistré.

Zone de saisie du nom

4 - 3. Edition : nom nom DVD/BD A B C D E F G H I J K L N O P Q R S T U V W X Y Z a b c d e f g h i I K n o p q r s t j v W x y z 1 2 3 4 5 6 7 8 9 0 - = * ! @ # S % ^ & • ( ) - + - { } | : < > ? ; ' . / [ ] \ Space ←→ Back Space OK

←(Gauche)/ →(Droite) :

Sélectionné lorsque le curseur est déplacé dans la zone de saisie du nom.

Back Space :

« Back Space » efface le caractère à la gauche du curseur.

OK :

Sélectionné lorsque vous avez terminé votre saisie.

Pour corriger un caractère :

1. Utilisez les boutons flèche [▲]/[▼]/[◀]/[▶] pour sélectionner « ← » (Gauche) ou « → » (Droite), puis pressez [ENTER].
2. Appuyez plusieurs fois sur [ENTER] pour sélectionner le caractère incorrect. (Le curseur se déplace d'une lettre à chaque fois que le bouton [ENTER] est enfoncée.)
3. Utilisez les boutons flèche [▲]/[▼]/[◀]/[▶] pour sélectionner le caractère correct, puis pressez [ENTER].

Réglage d'image

À l'aide du Réglage de l'image, vous pouvez régler la qualité de l'image et réduire les bruits apparaissant éventuellement à l'écran.

Pour afficher l'image du téléviseur en effectuant le réglage, pressez [ENTER]. Pour revenir à l'écran précédent, appuyez sur le bouton [RETURN].

« Réglage d'image » ne peut pas fonctionner si le sélecteur d'entrée est réglé sur « NET ».

Conseil :

Les menus « Réglage d'image » peuvent également être réglés au moyen du bouton [VIDEO] de la télécommande.

1. Pressez le bouton [RECEIVER] suivi du bouton [VIDEO].

2. Utilisez les boutons haut et bas [▲]/[▼] pour sélectionner l'élément et utilisez les boutons gauche et droite [◀]/[▶] pour modifier le réglage.

Mode Jeu Coupé : Mode Jeu désactivé (par défaut).

Activé : Mode Jeu activé.

Si le retard du signal vidéo se produit durant la lecture d'un appareil vidéo (c'est-à-dire une console de jeu), sélectionnez la source d'entrée correspondante et réglez le paramètre « Mode Jeu » sur « Activé ». Le retard diminuera mais en revanche la qualité de l'image sera réduite.

Mode Zoom

Ce réglage détermine la taille de l'image.

Remarque :

Quand le « Mode Jeu » est réglé sur « Activé », le « Mode Zoom » est fixe sur « Full ».

Normal :

Auto : (par défaut).

En fonction des signaux d'entrée et du réglage de la sortie du moniteur, l'Ampli-tuner AV sélectionne automatique le mode Normal, Plein ou Zoom. Pour le réglage de sortie du moniteur, cf. « Configuration de Sortie écran » page 46.

Adjust mode Mode1 (par défaut), Mode2, Mode3
L'Ampli-tuner AV comprend trois modes Ajustement (motifs de réglage de l'image).

Mode d'image	Video: Ne traite pas en « 3 : 2 » ou « 2 : 2 » (par défaut).Auto: Ajuste la source de l'image en sélectionnant automatiquement Mode d'image.3 : 2: Sélectionné quand la source de l'image est un film de cinéma, etc.2 : 2: Sélectionné quand la source de l'image est de l'infographie, des animations, etc.
L'Ampli-tuner AV s'ajuste à la source de l'image, en la traitant en « 3 : 2 » ou « 2 : 2 » (Mode d'image). Il convertit automatiquement la source aux signaux progressifs adaptés et reproduit la qualité naturelle de l'image originale.Quand le paramètre « Mode d'image » est réglé sur « Auto », l'Ampli-tuner AV détecte la source de l'image et la traite en « 3 : 2 » ou « 2 : 2 ». Cependant, vous pouvez parfois obtenir une meilleure image en réglant vous-même « Mode d'image ».Remarque:Si le paramètre « Mode Jeu » est réglé sur « Activé », ce paramètre est fixe sur « Video ».
Optimisation des contours de 0 (par défaut) à +10Avec ce réglage, vous pouvez régler la netteté des bords dans l'image. « 0 » est le plus doux. « +10 » est le plus net.
Réduction de bruit Coupé: Réduction du bruit arrêtée.Faible: Faible réduction du bruit (par défaut).Moyen: Réduction moyenne du bruit.haut: Réduction élevée du bruit.Ce paramètre vous permet de réduire le bruit parasite apparaissant à l'écran.Remarque:Si le paramètre « Mode Jeu » est réglé sur « Activé », ce paramètre est fixe sur « Coupé ».
Luminosité -50 à +50 (par défaut : 0)Ce paramètre vous permet de régler la luminosité de l'image. « -50 » est le plus sombre. « +50 » est le plus lumineux.
Contraste -50 à +50 (par défaut : 0)Ce paramètre vous permet de régler le contraste. « -50 » est le moins contrasté. « +50 » est le plus contrasté.
Teinte -20 à +20 (par défaut : 0)Ce paramètre vous permet de régler la balance rouge/vert. « -20 » correspond au réglage le plus vert. « +20 » correspond au réglage le plus rouge.
Saturation-50 à +50 (par défaut : 0)Ce paramètre vous permet de régler la saturation. « -50 » correspond au réglage le moins saturé. « +50 » correspond au réglage le plus saturé.

Affectation de modes d'écoute à des sources d'entrée

Vous pouvez affecter un mode d'écoute par défaut à chaque source d'entrée. Ce mode d'écoute pré-réglé sera sélectionné automatiquement lorsque vous sélectionnerez la source d'entrée. Par exemple, vous pouvez définir le mode d'écoute par défaut à utiliser avec les signaux d'entrée Dolby Digital. Vous pouvez sélectionner d'autres modes d'écoute pendant la lecture, mais le mode défini ici sera rétabli dès que l'Ampli-tuner AV sera mis en mode veille.

1 Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran.

Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « 5. Mode d'écoute préréglé », puis pressez [ENTER].

Le menu « Mode d'écoute préréglé » apparaît.

5. Mode d'écoute prérègle 1. DVD/BD 2. VCR/DVR 3. CBL/SAT 4. GAME 5. AUX

3 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner la source d'entrée, puis pressez [ENTER].

Le menu de sélection de format apparaît.

5-1. Mode d'écoute prérégré DVD/BD Analogique/PCM Dernière validation DolbyDigital/DolbyDigitalPlus Dernière validation DTS/DTS HighResolutionAudio Dernière validation Format numérique 2 canaux Dernière validation Format numérique mono Dernière validation

Pour la source d'entrée TUNER, seul « Analogique » sera disponible. Pour la source d'entrée NET, seul « Numérique » sera disponible.

4 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner le format de signal que vous voulez définir, puis les boutons Gauche et Droite [◀]/[▶] pour sélectionner un mode d'écoute.

5 Lorsque vous avez terminé, appuyez sur le bouton [SETUP]. Le menu de configuration se ferme.

Remarques :

- Si vous branchez un appareil en entrée (par exemple une station d'accueil de la série UP-A1 pour iPod) à la prise UNIVERSAL PORT, vous pouvez affecter uniquement « Analogique » à la source d'entrée PORT.

- Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

Mode d'écoute préréglé

Analogique/PCM : Grâce à ce réglage, vous pouvez spécifier le mode d'écoute à utiliser lorsqu'un signal audio analogique (CD, TV, LD, VHS, MD, platine disque, radio, cassette, câble, satellite, etc.) ou numérique PCM (CD, DVD, etc.) est lu.

DolbyDigital/DolbyDigitalPlus : Grâce à ce réglage, vous pouvez spécifier le mode d'écoute à utiliser lorsqu'un signal audio numérique au format Dolby Digital ou Dolby Digital Plus est lu (DVD, etc.).

DTS/DTS HighResolutionAudio : Grâce à ce réglage, vous pouvez spécifier le mode d'écoute à utiliser lorsqu'un signal audio numérique au format DTS ou DTS-HD High Resolution est lu (DVD, LD, CD, etc.).

Format numérique 2 canaux : Spécifie le mode d'écoute par défaut pour les sources stéréo 2 canaux (2/0) au format numérique, tel que Dolby Digital ou DTS.

Format numérique mono : Grâce à ce réglage, vous pouvez spécifier le mode d'écoute à utiliser lorsqu'un signal audio numérique au format mono est lu (DVD, etc.).

PCM multicanal : Permet de spécifier le mode d'écoute par défaut pour les sources d'entrée PCM multicanaux sources via une entrée HDMI IN (DVD-Audio, par exemple).

Dolby TrueHD : Permet de spécifier le mode d'écoute par défaut pour les sources Dolby TrueHD, telles que les disques Blu-ray ou HD DVD (entrée via HDMI).

DTS-HD Master Audio : Permet de spécifier le mode d'écoute par défaut pour les sources DTS-HD Master Audio, telles que les disques Blu-ray ou HD DVD (entrée via HDMI).

DSD : Permet de spécifier le mode d'écoute par défaut des sources DSD multicanaux telles que les Super Audio CD.

Seuls les modes d'écoute pouvant être utilisés chaque formats de signaux d'entrée peuvent être sélectionnés (cf. pages 75 à 80).

L'option Last Valid signifie que le mode d'écoute sélectionné sera le mode d'écoute sélectionné en dernier.

Réglages divers (Volume/OSD)

Cette section décrit en détails les éléments du menu « Divers ».

1 Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran.

Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « 6. Divers », puis pressez [ENTER].

Le menu « Divers » apparaît.

6. Divers 1. Réglage de volume 2. Configuration OSD

3 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner un élément, puis pressez [ENTER]. L'écran correspondant à cet élément apparaît.

4 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner un élément, puis utilisez les boutons Gauche et Droite [◀]/[▶] pour procéder au réglage. Les éléments sont expliqués ci-dessous.

5 Lorsque vous avez terminé, appuyez sur le bouton [SETUP]. Le menu de configuration se ferme.

Remarque :

Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

Réglage de volume

Affichage du volume	Absolu : La plage d'affichage est « MIN », de 0,5 à 99,5, « MAX ».
	Relatif : La plage d'affichage est - dB, de -81,5 dB à +18,0 dB.

Ce paramètre permet de choisir le mode d'affichage du niveau sonore.

La valeur absolue 82 équivaut à la valeur relative 0 dB.

Niveau de coupure - dB (entièrement muet), de -50 dB à -10 dB par pas de 10 dB.

Ce réglage permet de définir la grandeur de la mise en sourdine de la sortie lorsque la fonction de mise en sourdine est utilisée (page 62).

Volume maximum Coupé, de 50 à 99 (affichage absolu)

Coupé, de -32 dB à +17 dB (affichage relatif)

Grâce à ce réglage, vous pouvez limiter le volume maximal.

Pour désactiver ce réglage, sélectionnez « Coupé ».

Volume initial Dernier, MIN, de 1 à 99 ou MAX (affichage absolu)

Dernier, - dB, de -81 dB à +18 dB (affichage relatif)

Avec ce réglage, vous pouvez spécifier le réglage de volume à utiliser à chaque fois que l'Ampli-tuner AV est allumé.

Pour utiliser le volume sonore que celui qui était réglé sur l'Ampli-tuner AV la dernière fois qu'il a été éteint, sélectionnez « Dernier ».

Le paramètre « Volume initial » ne peut être réglé sur une valeur supérieure au réglage « Volume maximum ».

Niveau du casque de -12 dB à +12 dB

Grâce à ce réglage, vous pouvez spécifier le volume du casque par rapport au volume principal. Cela est utile s'il existe une différence de volume entre vos enceintes et votre casque.

Configuration OSD

Affichage immédiat Activé : Affiché (par défaut).

Coupé : Non affiché.

Ce réglage détermine si les détails des opérations s'affichent à l'écran lorsqu'une fonction de l'Ampli-tuner AV est réglée.

Même si « Activé » est sélectionné, le détail des opérations peut ne pas s'afficher si la source d'entrée est raccordée à une entrée HDMI IN.

Position d'affichage Bas : Bas de l'écran (par défaut).

Haut : Haut de l'écran.

Ce réglage détermine à quel endroit de l'écran s'affichent les détails des opérations.

Format TV(Modèles européens)

Cf. « Réglage du format TV (modèles européens) » page 52.

Langue(Language)

Cf. « Sélection de la langue utilisée pour les menus de configuration à l'écran » page 44.

Configuration matériel

Cette section décrit en détails les éléments du menu « Configuration matérielle ».

1 Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran.

Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « 7. Configuration matérielle », puis appuyez sur [ENTER].

Le menu « Configuration matérielle » apparaît.

7. Configuration matérielle 1. ID de la télécommande 2. Multi Zone 3. Tuner 4. HDMI 5. Réseau 6. Firmware Update

3 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner un élément, puis pressez [ENTER].

L'écran correspondant à cet élément apparaît.

4 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner un élément, puis utilisez les boutons Gauche et Droite [◀]/[▶] pour procéder au réglage. Les éléments sont expliqués ci-dessous.

5 Lorsque vous avez terminé, pressez le bouton [SETUP]. Le menu de configuration se ferme.

Remarque :

Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

ID de la télécommande

ID de la télécommande 1, 2, 3Lorsque plusieurs appareils Onkyo sont utilisés dans la même pièce, leurs code d’identification à distance peuvent se chevaucher. Pour différencier l’Ampli-tuner AV des autres appareils, vous pouvez modifier son code d’identification à distance (de 1, la valeur par défaut, vers 2 ou 3).
Modification du code de la télécommande
1	Tout en maintenant enfoncé le bouton [RECEIVER], maintenez enfoncé le bouton [SETUP] jusqu’à ce que l’bouton RECEIVER s’allume (au bout d’environ 3 secondes).
2	Utilisez les boutons numérotés pour saisir le code ID 1, 2 ou 3.L’bouton RECEIVER clignote deux fois.

Remarque :

Si vous modifiez le code d'identification à distance de l'Ampli-tuner AV, n'oubliez pas d'enregistrer le même code dans la télécommande. Sinon, vous ne pourrez pas le commander avec la télécommande.

Multi Zone

Cf. « Réglage de la multi-Zone » page 119.

Tuner

Unité de réglage FM/AM (modèles nord-américains)

Unité de réglage AM (modèles européens)

Cf. « Configuration du pas en fréquence FM/AM » page 52.

Mode Radio Sat (TX-NR807 : modèles nord-américains)

Si vous raccordez une antenne radio satellite SIRIUS à l’Ampli-tuner AV (vendue séparément), réglez ce paramètre sur « SIRIUS ». Consultez le guide des radios par satellite pour toute information complémentaire.

Réglage d’antenne (TX-NR807 : modèles nord-américains)

Le code ID du tuner Sirius Connect Home s’affiche ici. Vous devez vous enregistrer pour obtenir un identifiant SIRIUS . Consultez le Guide des radios par satellite pour toute information complémentaire.

Contrôle parental SIRIUS (TX-NR807 : modèles nord américains)

Cet élément est destiné à être utilisé avec la radio par satellite SIRIUS. Il n’est pas disponible si « Mode Radio Sat » est réglé sur « Aucun ». Consultez le guide des radios par satellite pour toute information complémentaire.

HDMI

Sortie TV audio

Coupé : L’audio HDMI n’est pas émis vers le téléviseur (par défaut).Activé : L’audio HDMI est restitué vers la TV et le son est émis par les enceintes de la TV.

Ce réglage détermine si les signaux audio reçus au niveau de l’entrée HDMI IN sont restitués par la sortie HDMI OUT ou non. Vous pouvez activer ce réglage si votre téléviseur est raccordé à la sortie HDMI OUT et que vous souhaitez écouter un contenu audio à partir d’un appareil raccordé à une entrée HDMI IN, avec les enceintes de votre téléviseur. Normalement, ce paramètre doit être réglé sur « Coupé ».

Remarques :

• Si « Activé » est sélectionné et si le signal peut être restitué par le téléviseur, les enceintes de l'Ampli-tuner AV n'émettront aucun son.
• Si « Activé » est sélectionné, « TV Speaker On » s'affiche sur l'afficheur en pressant le bouton [DISPLAY].
• Si le paramètre « Contrôle TV » est réglé sur « Activé », ce paramètre est fixé sur « Auto ».
• Avec certains téléviseurs et signaux d'entrée, aucun son n'est restitué même lorsque ce paramètre est réglé sur « Activé ». Lorsque vous tentez d'activer l'audio de votre téléviseur, les signaux émis par l'appareil source peuvent être convertis dans le format pris en charge par votre téléviseur.
• Lorsque le paramètre « Sortie TV audio » est réglé sur « Activé » ou « Contrôle TV » est réglé sur « Activé » pour écouter par l'intermédiaire des enceintes de votre téléviseur compatible RIHD, (cf. page 26), le contrôle du volume de l'Ampli-tuner AV, permet d'obtenir l'émission du son par les enceintes de l'Ampli-tuner AV et de mettre en sourdine les enceintes du téléviseur. Si votre téléviseur n'est pas compatible RIHD, le volume sonore ne changera pas. Pour couper les enceintes de l'Ampli-tuner AV, modifiez les réglages, modifiez les réglages de votre téléviseur ou coupez le son de l'Ampli-tuner AV.
• Le bouton « Sortie TV audio » est réglé sur « Activé », le bouton [AUDIO] de la télécommande est désactivé.

Synchro lèvres

Désactiver : Fonction HDMI lip sync désactivée (par défaut).

Activer : Fonction HDMI lip sync activée.

L'Ampli-tuner AV peut être réglé de manière à corriger automatiquement tout décalage entre les signaux audio et les signaux vidéo en fonction des données transmises par le moniteur connecté.

Remarques :

• Cette fonction n'est disponible que si votre téléviseur compatible HDMI prend en charge la fonction HDMI Lip Sync.
• Vous pouvez vérifier le délai appliqué par la fonction HDMI Lip Sync sur l'écran de synchronisation A/V (cf. page 93).

x.v.Color

Désactiver : « x.v.Color » désactivé (par défaut).

Activer : « x.v.Color » activé.

Si votre source HDMI et votre téléviseur compatible HDMI prennent en charge la fonction « x.v.Color », vous pouvez activer la fonction « x.v.Color » sur l'Ampli-tuner AV grâce à ce réglage.

Remarques :

• Si les couleurs ne sont pas naturelles lorsque « x.v.Color » est réglé sur « Activer », réglez ce paramètre sur « Désactiver ».
• Consultez le manuel d'utilisation de l'appareil branché pour plus d'informations.

HDMI Contrôle (RIHD) Activé : activé

Coupé : désactivé (par défaut).

Cette fonction permet aux appareils non compatibles RIHD connectés par HDMI d'être commandés avec l'Ampli-tuner AV.

Remarques :

• RIHD, qui signifie Remote Interactive over HDMI, est le nom de la fonction de commande du système des appareils Onkyo. L'Ampli-tuner AV est compatible avec les commandes CEC (Consumer Electronics Control), ce qui permet de commander le système via la connexion HDMI. La norme CEC assure l'interopérabilité entre différents appareils. Toutefois, nous ne pouvons garantir que ces commandes fonctionneront avec des appareils non compatibles RIHD
  Lorsque ce paramètre est réglé sur « Activé » et que le menu est fermé, le nom des appareils compatibles
  RIHD connectés et « RIHD On » s'affichent sur l'Ampli-tuner AV.

« Search... » → « (nom) » → « RIHD On »

Quand l'Ampli-tuner AV ne peut pas recevoir le nom de l'appareil, il est affiché comme « Player* » ou « Recorder* », etc. (« * » indique le numéro de deux ou plusieurs appareils).

Lorsque ce paramètre est réglé sur « Coupé » et que le menu est fermé, « RIHD Off » s'affiche sur l'Amplituner AV.

« Disconnect » → « RIHD Off »

• Réglez-le sur « Coupé » si un appareil branché n'est pas compatible ou si vous n'êtes pas sûr qu'il est compatible.
• Réglez-le sur « Coupé » si l'opération échoue.
• Consultez le manuel d'utilisation de l'appareil branché pour plus d'informations.

Contrôle aliment. Activé : Commande de l'alimentation activée.

Coupé : Commande de l'alimentation désactivée.

Pour relier les fonctions d'alimentation des appareils compatibles RIHD connectés par HDMI, sélectionnez « Activé ».

Ce paramètre est automatiquement réglé sur « Activé » quand le paramètre « HDMI Contrôle (RIHD) » ci-dessus est réglé sur « Activé » pour la première fois.

Remarques :

• Le paramètre « Contrôle aliment. » ne peut être réglé que lorsque le paramètre « HDMI Contrôle (RIHD) » ci-dessus est réglé sur « Activé ».
• La fonction de gestion de l'alimentation HDMI ne fonctionne qu'avec les appareils compatibles RIHD et peut ne pas fonctionner correctement avec certains appareils en raison de leur configuration ou de leur incompatibilité.
• Lorsque ce paramètre est réglé sur « Activé », la consommation en mode veille augmente légèrement.
• Lorsque ce paramètre est réglé sur « Activé », que l'Ampli-tuner AV soit allumé où en mode veille, les signaux audio et vidéo reçus par une entrée HDMI sont restitués par la sortie HDMI OUT pour être lus sur le téléviseur ou sur un autre appareil raccordé à la sortie HDMI OUT.
• Consultez le manuel d'utilisation de l'appareil branché pour plus d'informations.

Contrôle TV Activé : Commande TV activée.

Coupé : Commande TV désactivée.

Réglez ce paramètre sur « Activé » si vous souhaitez commander l'Ampli-tuner AV à partir d'un téléviseur compatible PARTEURÉ à une prise HDMI.

Remarques :

• N'affectez pas l'appareil branché à l'entrée HDMI au sélecteur TV/TAPE si vous avez réglé le paramètre « Contrôle TV » sur « Activé ». Dans le cas contraire, le fonctionnement correct selon le CEC (Consumer Electronics Control) n'est pas garanti.
• Réglez ce paramètre sur « Coupé » si le téléviseur n'est pas compatible ou si vous n'êtes pas sûr qu'il est compatible.
• Le paramètre « Contrôle TV » ne peut être réglé que lorsque les paramètres « HDMI Contrôle (RIHD) » et « Contrôle aliment. » ci-dessus sont réglés sur « Activé ».
• Consultez le manuel d'utilisation de l'appareil branché pour plus d'informations.

Remarque :

Après avoir modifié les réglages de « HDMI Contrôle (RIHD) », « Contrôle aliment. », ou « Contrôle TV », réglez tous les appareils branchés en mode Veille et remettez-les en marche. Consultez le manuel d'utilisation de tous les autres appareils branchés.

Réseau

Cf. « Réglages Réseau » page 113.

Firmware Update

Remarques :

• Mettez à jour le logiciel uniquement lorsqu'un avis apparaît sur le site Web d'Onkyo.
• La mise à jour du logiciel dure 40 minutes environ.

Version

La version courante du logiciel s'affiche. La version comprend la version de l'Ampli-tuner AV et de la station d'accueil Onkyo (si elle est branchée).

Receiver via NET

Vous pouvez mettre à jour le logiciel de l'Ampli-tuner AV. Vérifiez la connexion au réseau avant la mise à jour. Ne coupez pas l'alimentation de l'Ampli-tuner AV durant la mise à jour.

Universal Port via NET

Vous pouvez mettre à jour le logiciel de la station d'accueil Onkyo. Vérifiez la connexion au réseau avant la mise à jour. Ne coupez pas l'alimentation de l'Ampli-tuner AV durant la mise à jour.

Remarque :

Cette mise à jour ne doit pas être effectuée si aucune station d'accueil n'est branchée à la prise UNIVERSAL PORT.

Configuration du verrouillage

Grâce à ce réglage, vous pouvez protéger vos réglages en verrouillant les menus de configuration.

1 Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran.

Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2 Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « 9. Verrouillage », puis pressez [ENTER].

Le menu « Verrouillage » apparaît.

9. Verrouillage Verrouillage Déverrouillé

3 Utilisez les boutons Gauche et Droite [◀]/[▶] pour sélectionner :

Lorsque les menus de configuration sont verrouillés, vous ne pouvez modifier aucun réglage.

Verrouillé :

Menus de configuration verrouillés.

Déverrouillé :

Menus de configuration déverrouillés.

4 Pressez le bouton [SETUP].

Le menu de configuration se ferme.

Remarque :

Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

Formats des signaux d'entrée numériques

Les formats de signaux d'entrée numérique ne sont disponibles que pour les sources d'entrée auxquelles vous avez affecté une prise d'entrée numérique (cf. page 50).

Normalement, l'Ampli-tuner AV détecte automatiquement le format du signal. Toutefois, si vous rencontrez les problèmes suivants lorsque vous lisez un contenu enregistré au format PCM ou DTS, vous pouvez régler manuellement le format de signal sur PCM ou sur DTS :

• Si le début des pistes d'une source PCM sont coupés, essayez de régler le format sur PCM.
• Si du bruit se fait entendre pendant l'avance ou le retour rapide sur un CD DTS, essayez de régler le format sur DTS.
• Ce réglage est mémorisé séparément pour chaque sélecteur d'entrée.

1 Pressez le bouton [RECEIVER] puis pressez et maintenez enfoncé le bouton [AUDIO] pendant 8 secondes environ.

2 Lorsque « Auto » est affiché (pendant environ 3 secondes), pressez les boutons Gauche et Droite [◀]/[▶] pour sélectionner : PCM, DTS ou Auto.

PCM :

Seuls les signaux d'entrée au format PCM 2 canaux seront restitués. Si le signal d'entrée n'est pas au format PCM, l'indicateur PCM clignote et un son est émis.

DTS :

Seuls les signaux d'entrée au format DTS (et pas DTS-HD) seront restitués. Si le signal d'entrée n'est pas un signal DTS, l'indicateur DTS clignote et aucun son n'est émis.

Auto (par défaut) :

Le format est détecté automatiquement. Si aucun signal d'entrée numérique n'est présent, l'entrée analogique correspondante est utilisée à la place.

Utilisation des réglages audio

Le bouton [AUDIO] vous permet de modifier plusieurs réglages audio.

1	Pressez le bouton [RECEIVER], puis le bouton [AUDIO].Les éléments de réglage audio s'affichent à l'écran.
2	Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner un élément.
3	Utilisez les boutons Gauche et Droite [◀]/[▶] pour modifier le réglage.Répétez les points 2 et 3 pour les autres réglages.

Remarque :

Le bouton [AUDIO] est désactivé lorsque le paramètre « Sortie TV audio » est réglé sur « Activé » (page 100).

Réglages de commande de la tonalité

Vous pouvez régler les aigus et les graves des enceintes avant, sauf lorsque le mode d'écoute Direct, Pure Audio ou THX est sélectionné.

Bass -10 dB à +10 dB par incréments de 2 dB (par défaut : 0 dB)

Vous pouvez amplifier ou atténuer les sons basse fréquence restitués par les enceintes avant.

Treble -10 dB à +10 dB par incréments de 2 dB (par défaut : 0 dB)

Vous pouvez amplifier ou atténuer les sons hautes fréquences restitués par les enceintes avant.

Remarques :

• Pour bypasser les circuits de tonalité des aigus et des graves, sélectionnez le mode d'écoute Direct, Pure Audio ou THX.
• Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide de ses boutons [TONE], bas [◀] et haut [▶] (cf. page 61).

Fonction Late Night

Grâce à la fonction Late Night, vous pouvez réduire la plage dynamique des contenus enregistrés en Dolby Digital de manière à pouvoir entendre correctement les séquences calmes lorsque vous écoutez avec un faible niveau sonore — idéal pour regarder des films tard dans la nuit sans déranger personne.

Late Night

Pour les sources Dolby Digital et Dolby Digital Plus, les options sont :

Off : Fonction Late Night désactivée (par défaut).

Low : Faible réduction dans la plage dynamique.

High : Réduction importante dans la plage dynamique.

Pour les sources Dolby TrueHD, les options sont :

Auto : La fonction Late Night est automatiquement réglée sur « On » ou sur « Off » (par défaut).

Off : Fonction Late Night désactivée.

On : Fonction Late Night activée.

Remarques :

• L'effet produit par la fonction Late Night dépend du contenu en cours de lecture et de l'intention du concepteur du son. Avec certains contenus, elle n'aura pas ou peu d'effets quelle que soit l'option que vous sélectionnez.
• La fonction Late Night peut être utilisée uniquement quand la source d'entrée est Dolby Digital, Dolby Digital Plus, ou Dolby TrueHD.
• La fonction Late Night est réglée sur « Off » quand l'Ampli-tuner AV est mis en veille. Pour les sources Dolby TrueHD, elle est réglée sur « Auto ».

Fonction Re-EQ

La fonction Re-EQ permet de compenser une bande son dont le contenu haute fréquence est trop dur afin de l'adapter à la visualisation en home-cinéma.

Remarque (HT-RC180) :

La fonction Re-EQ peut également être réglée à l'aide du bouton [Re-EQ] de l'Ampli-tuner AV.

Re-EQ Off : Fonction Re-EQ désactivée (par défaut).

On : Fonction Re-EQ activée.

Cette fonction peut être utilisée avec les modes d'écoute suivants : Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Multichannel, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS Express, DSD, Dolby EX, Dolby Pro Logic IIz Height, Dolby PLIIx Movie, Neo:6 Cinema, et 5.1-channel source + Neo:6.

Re-EQ(THX) Off : Fonction Re-EQ (THX) désactivée.

On : Fonction Re-EQ (THX) activée (par défaut).

Cette fonction peut être utilisée avec les modes d'écoute suivants : THX Cinema, THX Surround EX, et THX Select2 Cinema.

Remarque :

Les réglages de la fonction Re-EQ sont mémorisés dans chaque mode d'écoute. Cependant, en mode d'écoute THX, quand l'Ampli-tuner AV est éteint, le réglage revient à « On ».

Audyssey Dynamic Volume™

Dynamic Volume Cf. « Volume dynamique » de « Ajustement audio » page 91.

Remarque :

Si vous désirez utiliser le Audyssey Dynamic Volume™, pendant l'utilisation des modes d'écoute THX, réglez le paramètre « Intensité sonore accrue » sur « Coupé » et le paramètre « Réglage THX conservé » sur « Non ».

Music Optimizer

La fonction Music Optimizer optimise la qualité du son des fichiers musicaux compressés. À utiliser avec des fichiers musicaux qui utilisent une compression « avec perte », tels que les MP3. Ce réglage est mémorisé séparément pour chaque sélecteur d'entrée.

Remarque :

La fonction Music Optimizer peut également être réglée à l'aide du bouton [MUSIC OPTIMIZER] de l'Ampli-tuner AV.

Music Optimizer Off : Fonction Music Optimizer désactivée (par défaut).

On : Fonction Music Optimizer activée.

Remarque :

La fonction Music Optimizer ne fonctionne d'avec les signaux d'entrée audio numériques PCM avec une fréquence d'échantillonnage inférieure à 48 kHz et les signaux d'entrée audio analogiques. La fonction Music Optimiser est désactivée lorsque le mode d'écoute Direct ou le mode Pure Audio est sélectionné.

Niveau sonore des enceintes

Vous pouvez régler le volume de chacune des enceintes lorsque vous écoutez une source d'entrée.

Ces réglages temporaires sont annulés lorsque l'Ampli-tuner AV est mis en veille. Pour enregistrer le réglage effectué, allez à « Calibrage du niveau » page 87 avant de mettre l'Ampli-tuner AV en veille.

Subwoofer -15,0 dB à +12,0 dB (par défaut : 0,0 dB)

Center -12,0 dB à +12,0 dB (par défaut : 0,0 dB)

Remarques :

• Vous ne pouvez pas utiliser cette fonction lorsque l'Ampli-tuner AV est en mode sourdine.
• Les enceintes réglées sur « No » ou « None » dans la « Configuration d'enceintes » ne peuvent pas être réglées (cf. page 85).
• Cette fonction est désactivée lorsque le mode d'écoute Pure Audio ou le mode Direct est sélectionné pour la lecture audio analogique.

Sélecteur audio

Vous pouvez définir la priorité de la sortie audio en présence d'entrées numériques et analogiques.

Auto : L'Ampli-tuner AV donne la priorité aux signaux analogiques lorsqu'il n'y a pas d'entrée numérique (par défaut).

Analog : L'Ampli-tuner AV restitue toujours des signaux analogiques.

Remarque :

Ce réglage ne peut effectué que pour la source d'entrée désignée comme HDMI IN, COAXIAL IN, ou OPTICAL IN. Si HDMI (HDMI IN) ainsi que les entrées audio analogiques (COAXIAL IN ou OPTICAL IN) sont affectées, l'entrée HDMI sera sélectionnée en priorité en sélectionnant « Auto ». Pour sélectionner l'entré audio numérique, voir « Réglage de l'entrée audio numérique » page 50.

Synchronisation A/V

Cf. « Synchro Audio/Video » de « Configuration de la source » page 93.

À propos de l'interface NET

L'Ampli-tuner AV est prêt pour le réseau, ce qui signifie que vous pouvez le brancher à votre réseau domestique au moyen d'un câble Ethernet standard pour écouter les fichiers musicaux enregistrés dans votre ordinateur ou serveur multimédia. Si votre réseau est relié à Internet, vous pouvez également écouter la radio en ligne.

Spécifications du réseau

■Réseau Ethernet

Le port Ethernet de l'Ampli-tuner AV prend en charge 10Base-T. Pour de meilleurs résultats, un réseau Ethernet commuté 100Base-TX est recommandé. Bien qu'il soit possible de lire de la musique sur un ordinateur qui est connecté sans fil au réseau, la lecture peut ne pas être fiable. Par conséquent, des connexions câblées sont recommandées.

■Routeur Ethernet

Un routeur gère le réseau, les données de routage et fournit des adresses IP. Votre routeur doit prendre en charge les éléments suivants :

• NAT (Network Address Translation). NAT (traduction d'adresses de réseau) permet à plusieurs ordinateurs en réseau d'accéder simultanément à Internet via une seule connexion Internet. L'Ampli-tuner AV a besoin d'un accès à Internet pour la webradio.
• DHCP (Dynamic Host Configuration Protocol). Le protocole DHCP fournit des adresses IP aux dispositifs réseau et leur permet de se configurer automatiquement.
• Un routeur avec un commutateur 100Base-TX intégré est recommandé.

Certains routeurs ont un modem intégré, et certains fournisseurs de services Internet peuvent imposer l'utilisation de routeurs spécifiques. Veuillez consulter votre fournisseur d'accès Internet ou revendeur informatique en cas de doute.

■Câble Ethernet CAT5

Utiliser un câble Ethernet CAT5 blindé (droit) pour connecter l'Ampli-tuner AV à votre réseau domestique.

■Accès à Internet (pour la webradio)

Pour recevoir la webradio, votre réseau Ethernet doit avoir accès à Internet. Une connexion Internet à bande étroite (par exemple modem 56K modem ou ISDN) ne donnera pas de résultats satisfaisants. Par conséquent, une connexion à bande large est fortement recommandée (modem câble, modem xDSL, etc.). Veuillez consulter votre fournisseur d'accès Internet ou votre revendeur informatique en cas de doute.

Remarques :

• Pour recevoir les webradios avec l'Ampli-tuner AV, votre connexion Internet à bande large doit fonctionner et pouvoir accéder à Internet. Consultez votre fournisseur d'accès Internet en cas de problèmes avec la connexion Internet.

• L'Ampli-tuner AV utilise le protocole DHCP pour configurer automatiquement ses paramètres réseau. Si vous souhaitez configurer manuellement ces paramètres, consultez page 113.

• L'Ampli-tuner AV ne prend pas en charge les paramètres PPPoE. Par conséquent, si vous avez une connexion Internet de type PPPoE, vous devez utiliser un routeur compatible PPPoE.

• Selon le fournisseur d'accès Internet, il peut être nécessaire de spécifier un serveur proxy pour utiliser la webradio. Si votre ordinateur est configuré pour utiliser un serveur proxy, utilisez les mêmes réglages pour l'Ampli-tuner AV (voir page 113).

Branchement de l'Ampli-tuner AV

Pour brancher l'Ampli-tuner AV à votre réseau domestique, branchez une extrémité d'un câble Ethernet CAT5 blindé au port ETHERNET de l'Ampli-tuner AV, et branchez l'autre extrémité à un port LAN de votre routeur ou commutateur.

Le schéma suivant indique comment brancher l'Amplituner AV à votre réseau domestique. Dans cet exemple, il est branché à un port LAN d'un routeur, qui a un commutateur 100Base-TX 4 ports intégré.

Écoute de la webradio

Pour recevoir la webradio ou radio en ligne, vous devez brancher l'Ampli-tuner AV à un réseau disposant d'un accès à Internet (page 107).

Vous pouvez sélectionner les stations de webradio en vous connectant à l'Ampli-tuner AV depuis votre ordinateur et en sélectionnant les stations dans votre navigateur Web. Pré-régler jusqu'à 40 webradios.

Les URL des webradios aux formats suivants sont prises en charge : PLS, M3U et podcasts (RSS). Cependant, selon le type de données ou de format audio utilisé par la webradio, vous pouvez ne pas être en mesure d'écouter certaines stations.

■Radio en ligne vTuner

- Cet appareil comprend le service de radio en ligne vTuner complet, sans frais supplémentaires. Une fois l'appareil connecté à Internet, vous pouvez sélectionner vTuner Internet Radio pour rechercher et écouter des webradios et des podcasts, quand vous le souhaitez. Pour optimiser votre expérience avec les webradios, l'adresse http://onkyo.vtuner.com/ est à votre disposition pour vous permettre de naviguer en toute simplicité parmi les webradios, de configurer/organiser vos favoris, d'ajouter vos propres stations, d'obtenir de l'aide, etc. Après votre première utilisation d'Internet radio/vTuner sur l'appareil, vous pouvez utiliser l'adresse MAC de votre appareil pour créer votre identifiant utilisateur (adresse e-mail et mot de passe) à l'adresse

http://onkyo.vtuner.com/. Pour vérifier votre adresse MAC, consultez les Réglages réseau (page 113).

ON STANDBY ZONE + AND + GREEN ACLENTERS ALL OFF BY BEEF MY TV BY RICE REMOTE MODE/INPUT SELECTOR CHED ON VOUT SOLIC GAMES TINCH ON VOUT ALAB PORT CUSTOM CO PING NET REMOTE MODE MOSS TV PENG OUTS I/O TV PV VOL + INPUT ON DASS FLOW VOL GND TSP MENU HOT CO/MOZZ MY LAYOUT YES PLAYOUT ORDER ENTER PLAYOUT T SULP AUTO NETWORK

1

Pressez le bouton INPUT SELECTOR [NET] à plusieurs reprises pour sélectionner l'écran webradio.

Internet Radio 1. vTuner Internet Radio 2. Pandora Internet Radio 3. Rhapsody 4. SIRIUS Internet Radio 5. -- 6. -- 7. -- 8. -- 9. -- 10. --

L'indicateur NETWORK s'allume si l'Ampli-tuner AV peut établir une connexion au réseau. Il clignote si la connexion ne peut pas être établie.

Quand le réglage du programme est terminé, allez au point 3.

Remarque :

Les services disponibles peuvent varier en fonction de la région. Consultez les instructions séparées pour toute information complémentaire.

2

Sur votre ordinateur, ouvrez votre navigateur web et saisissez l'adresse IP de l'Ampli-tuner AV dans la barre d'adresses (URL) du navigateur.

Le navigateur se connecte à l'Ampli-tuner AV et affiche le même écran que l'Ampli-tuner AV.

Sélectionnez la station de webradio à l'aide de votre navigateur.

Remarques :

• L'adresse IP de l'Ampli-tuner AV s'affiche sur l'écran « Réseau » (voir page 113).
- Si vous utilisez le protocole DHCP, votre routeur peut ne pas toujours allouer la même adresse IP à l'Ampli-tuner AV, par conséquent, si vous ne réussissez à vous connecter à l'Ampli-tuner AV, contrôlez l'adresse IP de l'Ampli-tuner AV sur l'écran « Réseau ».

3

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner un programme et pressez [ENTER].

La lecture débute et l'écran suivant s'affiche.

All Stations ... 1. fm indie 104 The internet's best source for i 0:00:00 ____ WMA 128kbps 16bit/44.1kHz

Une fois que vous avez ajouté une station à la liste, il vous suffit de la sélectionner sur l'écran des webradios et de presser [ENTER] pour commencer la lecture.

Remarque :

Si vous utilisez une connexion Internet à bande étroite (modem 56K ou ISDN par exemple), selon la station, la webradio peut ne pas fonctionner correctement. Pour de meilleurs résultats, utilisez une connexion à bande large (modem câble, modem xDSL, etc.).

Lecture de fichiers musicaux sur un serveur

Cette section explique comment lire des fichiers musicaux sur un ordinateur ou un serveur multimédia par l'intermédiaire de l'Ampli-tuner AV. Voir page 107 pour plus de détails sur les serveurs et formats de fichiers musicaux pris en charge.

Pour Windows Media Player 11, voir « Configuration de Windows Media Player 11 » page 110.

1

Démarrez votre ordinateur ou serveur multimédia.

2

Pressez le bouton INPUT SELECTOR [NET] pour sélectionner l'écran du serveur.

Server Server1 Server2 Server3 Server4 Server5 Server6 Server7 Server8 Server9 Server10 1 / 10

L'indicateur NETWORK s'allume sur l'afficheur si l'Ampli-tuner AV est en mesure d'établir une connexion au serveur. Il clignote si la connexion ne peut pas être établie.

Pour mettre à jour l'écran, appuyez sur le bouton [RETURN].

3

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [q]/[w] pour sélectionner un serveur, et pressez [ENTER].

Une liste d'éléments sur le serveur s'affiche.

Server1 ■ Recherche ■ Recently Added ■ Artists ■ Album ■ Songs ■ Genre ■ Year ■ Rating 1 / 5

Recherche

Vous pouvez rechercher la musique par artiste, album ou piste.

Remarques :

• La fonction de recherche ne fonctionne pas avec des serveurs multimédia qui ne prennent pas en charge cette fonction.
• En fonction des paramètres de partage du serveur multimédia, il est possible que l'Ampli-tuner AV ne soit pas en mesure d'accéder au contenu. Consultez le manuel d'utilisation du serveur multimédia.

4

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [q]/[w] pour sélectionner un élément, puis pressez [ENTER].

Une liste de fichiers musicaux s'affiche.

Utilisez les boutons Haut et Bas [q]/[w] pour sélectionner un fichier musical et pressez le bouton [ENTER] ou lecture [1] pour démarrer la lecture.

La lecture débute et l'écran suivant s'affiche.

My favorite song 1 4 / 10 ► My favorite song 1 i Artist name ○ My favorite album 0:00:00 MP3 0kbps 0kHz ALL

Pour revenir au menu précédent durant la lecture, pressez le bouton [RETURN].

Pour arrêter la lecture, pressez le bouton Stop [2].

Pour sélectionner la chanson suivante, pressez le bouton Suivant [6]. Pour sélectionner le début de la chanson courante, pressez le bouton Précédent [7]. Pour sélectionner la chanson précédente, pressez à deux reprises le bouton Précédent [7].

Pour mettre la lecture en pause, pressez le bouton [3]. Pour faire avancer rapidement la chanson courante, pressez le bouton [4]. Pour faire retour arrière la chanson courante, pressez le bouton [5].

Remarque :

Pour certains types de serveurs multimédia, les fonction Avance rapide/Retour rapide/Pause ne fonctionnent pas.

Lecture aléatoire

La fonction de lecture aléatoire peut être réglée uniquement lorsque l'écran de lecture est affiché.

Pour lire des chansons de façon aléatoire, pendant la lecture (ou lorsque la lecture en pause ou arrêtée), pressez le bouton [RANDOM]. Toutes les chansons du dossier courant seront lues de façon aléatoire. Lorsque toutes les chansons du dossier ont été lues une fois, elles seront toutes lues à nouveau dans un ordre aléatoire différent. Pour annuler la lecture aléatoire, pressez à nouveau le bouton [RANDOM].

La lecture aléatoire prend en charge jusqu'à 9.999 chansons par dossier. Si un dossier contient plus de 9.999 chansons, les chansons restantes ne sont pas incluses dans la lecture aléatoire.

Répétition de la lecture

La fonction de répétition peut être réglée uniquement lorsque l'écran de lecture est affiché.

Pour lire des chansons de façon répétée, pendant la lecture (ou lorsque la lecture en pause ou arrêtée), pressez à plusieurs reprises le bouton [REPEAT] pour sélectionner : Répéter1, Répéter dossier, Répéter tout ou Arrêt.

En mode Répéter1, la chanson courante est lue de façon répétée.

En mode Répéter dossier, toutes les chansons du dossier courant sont lues de façon répétée.

En mode Répéter tout, toutes les chansons du serveur courant sont lues de façon répétée.

Pour annuler la répétition de lecture, pressez à plusieurs reprises le bouton [REPEAT] pour sélectionner Arrêt.

Remarque :

Si le message « Pas d'élément. » s'affiche, aucune information ne peut être récupérée sur le serveur. Dans ce cas, contrôlez les connexions de votre serveur, de votre réseau et de l'Ampli-tuner AV.

Configuration de Windows Media Player 11

Cette section explique comment configurer Windows Media Player 11 de façon à ce que l'Ampli-tuner AV puisse lire les fichiers musicaux enregistrés dans votre ordinateur.

1	Démarrer Windows Media Player 11.
2	Dans le menu Bibliothèque, sélectionnez Partage des fichiers multimédias.La boîte de dialogue Partage des fichiers multimédias s'affiche.
3	Cochez la case Partager mes fichiers multimédias dans et cliquez sur OK.
4	Sélectionnez l’Ampli-tuner AV dans la liste, puis cliquez sur Autoriser.
5	Cliquez sur OK pour fermer la boîte de dialogue.Ceci termine la configuration de Windows Media Player 11.Vous pouvez maintenant lire les fichiers musicaux se trouvant dans la bibliothèque de Windows Media Player 11 par l’intermédiaire de l’Ampli-tuner AV (voir page 109).

Remarque :

Windows Media Player 11 peut être téléchargé gratuitement sur le site Internet de Microsoft.

Formats de fichiers audio pris en charge

Pour la lecture depuis serveur, l'Ampli-tuner AV prend en charge les formats de fichiers musicaux suivants : MP3, WMA, WAV, FLAC, Ogg Vorbis, AAC et LPCM.

MP3

• Les fichiers MP3 doivent être au format MPEG-1/MPEG-2 Audio Layer 3 avec une fréquence d'échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz et un débit binaire compris entre 8 kbps et 320 kbps. Les fichiers non pris en charge ne peuvent pas être lus.
• Nombre de canaux : 2
• Les fichiers MP3 à débit binaire variable (VBR) sont pris en charge. (Les temps de lecture peuvent ne pas s'afficher correctement.)
• Les fichiers MP3 doivent avoir une extension « .mp3 » ou « .MP3 ».

WMA

WMA (Windows Media Audio) est une technologie de compression audio développée par Microsoft Corporation. Les données audio peuvent être codées au format WMA à l'aide de Windows Media® Player.

• L'option de copyright des fichiers WMA doit être désactivée.
• Les fréquences d'échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz et les débits de 5 kbps à 320 kbps, ainsi que les DRM sans perte sont pris en charge. Les fichiers non pris en charge ne peuvent pas être lus.
• Nombre de canaux : 2
• Les débits binaires variables (VBR) sont pris en charge. (Les temps de lecture peuvent ne pas s'afficher correctement avec les VBR.)
• Les formats WMA Pro/Voice ne sont pas pris en charge.
• Les fichiers WMA doivent avoir une extension «.wma» ou «.WMA».

■WMA sans perte

• Les taux d'échantillonnage de 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz et les débits binaires compris entre 5 kbps et 320 kbps sont pris en charge. Les fichiers non compatibles ne peuvent pas être lus.
• Bit de quantification : 16 bit, 24 bit
• Nombre de canaux : 2
• Les débits binaires variables (VBR) sont pris en charge. (Les temps de lecture peuvent ne pas s'afficher correctement avec les VBR.)
• Les fichiers WMA doivent avoir une extension «.wma» ou «.WMA».

■WAV

Les fichiers WAV contiennent des données audio numériques PCM non comprimées.

- Les taux d'échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, et 96 kHz sont

pris en charge. Les fichiers non pris en charge ne peuvent pas être lus.

• Bit de quantification : 8 bit, 16 bit, 24 bit
• Nombre de canaux : 2
• Les fichiers WAV doivent avoir une extension «.w a v» ou «.W A V».

AAC

AAC concerne les données audio MPEG-2/MPEG-4.

• Les fréquences d'échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz ainsi que les débits binaires de 8 kbps à 320 kbps sont pris en charge. Les fichiers non pris en charge ne peuvent pas être lus.
• Nombre de canaux : 2
• Les fichiers à débit binaire variable (VBR) sont pris en charge. (Les temps de lecture peuvent ne pas s'afficher correctement.)

Les fichiers AAC doivent avoir une extension « .aac », « .m 4 a », « .m p 4 », « .3 g p », « .3 g p 2 », « .A A C », « .M4A », « .MP4 », « .3GP » ou « .3GP2 ».

FLAC

FLAC est un format de fichier pour la compression des données audio sans perte.

• Les taux d'échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, et 96 kHz sont pris en charge. Les fichiers non pris en charge ne peuvent pas être lus.
• Bit de quantification : 8 bit, 16 bit, 24 bit
• Nombre de canaux : 2
• Les fichiers à débit binaire variable (VBR) sont pris en charge. (Les temps de lecture peuvent ne pas s'afficher correctement avec les VBR.)
• Les fichiers FLAC doivent avoir une extension « .flac » ou « .FLAC ».

■Ogg Vorbis

• Les fréquences d'échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz et les débits de 48 kbps à 500 kbps sont pris en charge. Les fichiers non pris en charge ne peuvent pas être lus.
• Nombre de canaux : 2
• Les fichiers à débit binaire variable (VBR) sont pris en charge. (Les temps de lecture peuvent ne pas s'afficher correctement avec les VBR.)
• Les fichiers Ogg doivent avoir une extension « .ogg » ou « .OGG ».

■LPCM (Linear PCM)

• Les taux d'échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, et 96 kHz sont pris en charge.
• Bit de quantification : 8 bit, 16 bit, 24 bit
• Nombre de canaux : 2

Spécifications du serveur

L'Ampli-tuner AV peut lire des fichiers musicaux numériques sur un ordinateur ou serveur multimédia et prend en charge les technologies suivantes :

• Windows Media Player 11
- Windows Media Connect 2.0
- Serveur multimédia certifié DLNA

Si le système d'exploitation de votre ordinateur est Windows Vista, Windows Media Player 11 est déjà installé.

Windows Media Player 11 pour Windows XP peut être téléchargé gratuitement sur le site Internet de Microsoft.

• L'ordinateur ou le serveur multimédia doivent être dans le même réseau que l'Ampli-tuner AV.
• Chaque dossier peut contenir jusqu'à 2000 fichiers musicaux et les dossiers peuvent être imbriqués jusqu'à une profondeur de 10 niveaux.

Remarque :

Pour certains types de serveurs multimédias, il est possible que l'Ampli-tuner AV ne soit pas en mesure de les reconnaître ou bien il peut ne pas être en mesure de lire les fichiers musicaux enregistrés sur le serveur.

Système minimum requis pour Media Player 11 pour Windows XP

Système d'exploitation

Windows XP Home Edition (SP2), Windows XP Professional (SP2), Windows XP Tablet PC Edition (SP2), Mise à jour 2 pour Windows XP Media Center Edition 2005 (KB900325), Mise à jour d'octobre 2006 pour Windows XP Media Center Edition (KB925766)

Processeur : Intel Pentium II 233 MHz, Advanced Micro Devices (AMD), etc.

Mémoire : 64 MB

Disque dur : 200 MB d'espace libre

Lecteur : Lecteur de CD ou DVD

Modem : 28,8 kbps

Carte son : Carte son 16 bits

Moniteur : Super VGA (800 x 600)

Carte vidéo : VRAM 64 MB, DirectX 9.0b

Logiciels : Microsoft ActiveSync (uniquement en cas d'utilisation d'un système d'exploitation mobile tournant sous Windows Mobile ou smartphone)

Navigateur Microsoft Internet Explorer 6 ou

Web: Netscape 7.1

À propos de l'interface DLNA

Digital Living Network Alliance (DLNA) est une alliance de collaboration internationale intersectorielle. Les membres de DLNA développent un concept de réseaux sans fil et câblés interopérables, dans lesquelles les contenus numériques, tels que les photos, la musique et la vidéo peuvent être partagés par l'électronique grand public, les ordinateurs personnels, et les dispositifs mobiles, à domicile ou à l'extérieur. L'Ampli-tuner AV certifie les directives d'interopérabilité du DLNA, version 1.5.

Réglages Réseau

Remarque :

Après avoir modifié les réglages réseau, il est nécessaire d'exécuter « Sauvegarder ».

Cette section explique comment configurer manuellement les réglages réseau de l'Ampli-tuner AV. Si le serveur DHCP de votre routeur est activé, vous ne devez modifier aucun de ces réglages, car l'Ampli-tuner AV est réglé par défaut pour utiliser DHCP pour se configurer automatiquement (DHCP est réglé sur Activer). Cependant, si le serveur DHCP de votre serveur est désactivé, si vous utilisez des adresses IP statiques par exemple, vous devrez configurer vous même ces réglages. Dans ce cas, il est nécessaire de connaître le fonctionnement du réseau Ethernet.

Qu'est-ce que le protocole DHCP ?

DHCP (Dynamic Host Configuration Protocol) est un protocole utilisé par les routeurs, les ordinateurs, l'Ampli-tuner AV et d'autres appareils pour se configurer eux-même automatiquement dans un réseau.

Qu'est-ce que le DNS ?

Le système de noms de domaine DNS (Domain Name System) traduit les noms de domaine en adresses IP. Par exemple, lorsque vous saisissez un nom de domaine, par exemple www.onkyousa.com dans votre navigateur web, avant d'accéder à ce site, votre navigateur utilise le DNS pour traduire ce nom en adresse IP, dans ce cas 63.148.251.142.

1

RECEIVER ↓ SETUP

Pressez le bouton REMOTE MODE [RECEIVER] suivi di bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « 7. Configuration matérielle », puis pressez [ENTER].

Le menu « Configuration matérielle » apparaît.

7. Configuration matérielle 1. ID de la télécommande 2. Multi Zone 3. Tuner 4. HDMI 5. Réseau 6. Firmware Update

3

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « 5. Réseau », puis pressez [ENTER].

L'écran « Réseau » s'affiche.

7-5. Réseau Adresse MAC xx : xx : xx - yy : yy : yy DHCP Activer Adresse IP aaa.bbb.ccc.ddd Masque de sous-réseau aaa.bbb.ccc.ddd Passerelle aaa.bbb.ccc.ddd Serveur DNS aaa.bbb.ccc.ddd Adresse proxy http://www.proxy.xxx.com Port proxy 8080

4

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner le paramètre, puis utilisez les boutons Gauche et Droite [◀]/[▶] pour le régler.

Pour saisir une adresse IP, sélectionnez le paramètre et pressez [ENTER]. Les boutons flèche [▲]/[▼]/[◀]/[▶] peuvent servir à saisir les nombres. Pressez à nouveau [ENTER] pour régler ce nombre. Les paramètres sont décrits ci-dessous.

5

Lorsque vous avez terminé, appuyez sur le bouton [RETURN].

L'écran de confirmation d'enregistrement s'affiche.

6

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « Sauvegarder » et pressez [ENTER].

Après avoir modifié les réglages réseau, il est nécessaire d'exécuter « Sauvegarder ».

7

Lorsque vous avez terminé, appuyez sur le bouton [SETUP]. Le menu de configuration se ferme.

Remarque :

Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

Adresse MAC

Ceci est l'adresse MAC (Media Access Control) de l'Ampli-tuner AV. Cette adresse ne peut pas être modifiée.

DHCP

Ce paramètre définit si l'Ampli-tuner AV utilise le protocole DHCP pour configurer automatiquement les réglages de son adresse IP, de son masque de sous-réseau, de sa passerelle et de son serveur DNS.

Activer : DHCP activé.

Désactiver : DHCP désactivé.

Si vous sélectionnez « Désactiver », vous devez configurer manuellement les paramètres « Adresse IP », « Masque de sous-réseau », « Passerelle » et « Serveur DNS ».

Adresse IP

Si vous réglez le paramètre « DHCP » sur « Désactiver », vous devez spécifier une adresse IP. Saisissez une adresse IP statique fournie par votre fournisseur d'accès. L'adresse IP doit être comprise dans les plages suivantes. Classe A : De 10.0.0.0 à 10.255.255.255 Classe B : De 172.16.0.0 à 172.31.255.255 Classe C : De 192.168.0.0 à 192.168.255.255 La plupart des routeurs utilisent des adresses IP de classe C.

Masque de sous-réseau

Si vous réglez le paramètre « DHCP » sur « Désactiver », vous devez spécifier une adresse de masque de sous-réseau. Saisissez l'adresse de masque de sous-réseau fournie par votre fournisseur d'accès (en général : 255.255.255.0).

Passerelle

Si vous réglez le paramètre « DHCP » sur « Désactiver », vous devez spécifier une adresse de passerelle. Saisissez l'adresse de passerelle fournie par votre fournisseur d'accès.

Serveur DNS

Si vous réglez le paramètre « DHCP » sur « Désactiver », vous devez spécifier un serveur DNS. Saisissez l'adresse du serveur DNS fournie par votre fournisseur d'accès.

Adresse proxy

Pour utiliser un serveur proxy, saisissez son URL ici.

Port proxy

Si vous utilisez un serveur proxy, saisissez un numéro de port proxy ici.

Contrôle

Ce paramètre active ou désactive le contrôle du réseau. Activer : Contrôle du réseau activé. Désactiver : Contrôle du réseau désactivé.

Remarque :

Lorsque ce paramètre est réglé sur « Activer », la consommation en mode veille augmente légèrement.

■Port Number

Ceci est le port réseau servant au contrôle du réseau.

Utilisation multi-pièces

Vous pouvez utiliser trois systèmes d'enceintes avec cet Ampli-tuner AV, à savoir un système d'enceintes à son surround (jusqu'à 7.1 canaux) dans votre pièce d'écoute principale, Zone 2 : un système d'enceintes stéréo dans une deuxième pièce, Zone 3 : un système d'enceintes stéréo dans une troisième pièce. Vous pouvez en outre sélectionner une source audio différente pour chaque pièce.

Pièce principale : Dans votre pièce d'écoute principale, vous pouvez profiter d'un son jusqu'à 7.1 canaux (cf. page 17).

Vous pouvez tirer profit des différents modes d'écoute, tels que Dolby, DTS, et THX (cf. pages 74–83).

* Quand la Zone 2 amplifiée est utilisée, la lecture est réduite à 5.1 canaux (cf. page 116).
* Quand la Zone 3 amplifiée est utilisée, la lecture est réduite à 3.1 canaux (cf. page 117).
Zone 2 : Dans votre pièce Zone 2, vous pouvez profiter d'un son stéréo deux canaux (cf. page 116).
* Les modes d'écoute ne peuvent pas être utilisés avec la Zone 2.
Zone 3 : Dans votre pièce Zone 3, vous pouvez profiter d'un son stéréo deux canaux (cf. page 116).
* Les modes d'écoute ne peuvent pas être utilisés avec la Zone 3.

Pièce principale

Enceintes avant hautes gauche et droite * Quand la Zone 2 amplifiée est utilisée, aucun son n'est émis par ces enceintes (page 118). Enceintes avant gauche et droite Subwoofer Enceinte centrale Enceintes surround arrière gauche et droite * Quand l'enceinte est branchée à la Zone 3 amplifiée, ces enceintes ne peuvent pas être branchées (page 117). Enceintes avant larges gauche et droite * Quand la Zone 2 amplifiée est utilisée, aucun son n'est émis par ces enceintes (page 118). Enceintes surround gauche et droite * Quand l'enceinte est branchée à la Zone 2 amplifiée, ces enceintes ne peuvent pas être branchées (page 116).

Pièce Zone 2 Enceintes stéréo gauche et droite

Pièce Zone 3 Enceintes stéréo gauche et droite

Outre votre pièce d'écoute principale, vous pouvez également bénéficier de la lecture dans une autre pièce, en d'autres termes en Multi Zone. Vous pouvez en outre sélectionner une source différente pour chaque pièce.

Raccordement de la Zone 2

Vous pouvez raccorder les enceintes de la Zone 2 des deux façons suivantes :

1. Branchez-les directement à l'Ampli-tuner AV.
2. Branchez-les à un amplificateur situé dans la Zone 2.

Branchement direct des enceintes de la Zone 2 à l'Ampli-tuner AV

Cette configuration permet une lecture avec un son 5.1 dans la pièce principale, et avec un son stéréo 2 canaux dans la Zone 2, avec une source différente pour chaque pièce. Cette fonction s'appelle Zone 2 amplifiée, car les enceintes de la Zone 2 sont alimentées par l'Ampli-tuner AV. Lorsque la fonction Zone 2 amplifiée est désactivée, vous obtenez un son en 7.1 dans la pièce principale.

Pour utiliser cette configuration, vous devez régler le paramètre « Zone2 amplifiée » sur « Actif » (cf. page 118).

Installation

- Raccordez les enceintes de la Zone 2 aux bornes d'enceintes SURR BACK/ZONE 2 L/R de l'Amplituner AV.

Pièce principale TV Ampli-tuner AV SURB BACK: ZONE 2 R FRONT R FRONT L SURB BACK: ZONE 2 L SURB BACK: Zone 2 R L Zone 2

Remarques :

• Dans cette configuration, le volume de la Zone 2 est contrôlé par l'Ampli-tuner AV.
• La Zone2 amplifiée ne peut pas être utilisée si « Type d'enceintes (avant) » est réglé sur « Bi-ampli » (cf. page 51).

Raccordement des enceintes de la Zone 2 à un amplificateur situé dans la Zone 2

Cette configuration permet une lecture avec un son 7.1 dans la pièce principale, et avec un son stéréo 2 canaux dans la Zone 2, avec une source différente pour chaque pièce.

Installation

• Utilisez un câble audio RCA pour raccorder les prises ZONE 2 PRE OUT L/R de l'Ampli-tuner AV à une entrée audio analogique de l'amplificateur de la Zone 2.
• Raccordez les enceintes de la Zone 2 aux bornes d'enceintes de l'amplificateur de la Zone 2.

Remarque :

Avec les réglages par défaut, le volume de la Zone 2 doit être réglé sur l'ampli de la Zone 2. Si votre ampli de la Zone 2 n'a pas de commande du volume, réglez le paramètre « Zone2 Out » sur « Variable » de façon à pouvoir régler le volume de la Zone 2 sur l'Ampli-tuner AV (cf. page 119).

Enclenchement 12V Zone 2 (TX-NR807)

Quand la Zone 2 est activée, la sortie 12V TRIGGER OUT ZONE 2 monte (+12 volts, 150 milliampères maxi). Si cette prise est branchée à l'entrée 12 volts d'un appareil en Zone 2, l'appareil s'allumera et s'arrêtera quand la Zone 2 sera allumée et arrêtée sur l'Amplituner AV.

Raccordement de la Zone 3

Vous pouvez raccorder les enceintes de la Zone 3 des deux façons suivantes :

1. Branchez-les directement sur l'Ampli-tuner AV.
2. Branchez-les à un amplificateur situé dans la Zone 3.

Branchement direct des enceintes de la Zone 3 à l'Ampli-tuner AV

Cette configuration permet une lecture avec un son 3.1 dans la pièce principale, et avec un son stéréo 2 canaux dans la Zone 3, avec une source différente pour chaque pièce. Cette fonction s'appelle Zone 3 amplifiée, car les enceintes de la Zone 3 sont amplifiées par l'Ampli-tuner AV.

Pour utiliser cette configuration, vous devez régler le paramètre « Zone2 amplifiée » et « Zone3 amplifiée » sur « Actif » (cf. page 118).

Installation

- Raccordez les enceintes de la Zone 3 aux bornes d'enceintes SURR/ZONE 3 L/R de l'Ampli-tuner AV.

Pièce principale TV Ampli-tuner AV SURRY ZONE 1 R FRONT HIGH R FRONT HIGH L SURRY ZONE 1 L Zone 3 R L

Remarques :

• Dans cette configuration, le volume de la Zone 3 est commandé par l'Ampli-tuner AV.
• La Zone3 amplifiée ne peut pas être utilisée si « Type d'enceinte (avant) » est réglé sur « Bi-ampli » (cf. page 51).

Raccordement des enceintes de la Zone 3 à un amplificateur situé dans la Zone 3

Cette configuration permet une lecture avec un son 7.1 dans la pièce principale, et avec un son stéréo 2 canaux dans la Zone 3, avec une source différente pour chaque pièce.

Installation

• Utilisez un câble audio RCA pour brancher les prises ZONE 3 PRE OUT L/R de l'Ampli-tuner AV à une entrée audio analogique sur l'amplificateur de la Zone 3.
• Raccordez les enceintes de la Zone 3 aux bornes d'enceintes de l'amplificateur de la Zone 3.

Remarque :

Avec les réglages par défaut, le volume de la Zone 3 doit être réglé sur l'ampli de la Zone 3. Si votre ampli de la Zone 3 n'a pas de commande du volume, réglez le paramètre « Zone3 Out » sur « Variable » de façon à pouvoir régler le volume de la Zone 3 sur l'Ampli-tuner AV (cf. page 119).

Enclenchement 12V Zone 3 (TX-NR807)

Quand la Zone 3 est activée, la sortie 12V TRIGGER OUT ZONE 3 monte (+12 volts, 25 milliampères maxi). Si cette prise est branchée à l'entrée 12 volts d'un appareil en Zone 3, l'appareil s'allumera et s'arrêtera quand la Zone 3 sera allumée et arrêtée sur l'Amplituner AV.

Paramétrage de la Zone 2/3 amplifiée

Si vous avez raccordé les enceintes de la Zone 2/3 à l'Ampli-tuner AV, comme expliqué dans « Branchement direct des enceintes de la Zone 2 à l'Ampli-tuner AV » page 116 ou « Branchement direct des enceintes de la Zone 3 à l'Ampli-tuner AV » page 117, vous devez régler le paramètre « Zone2 amplifiée » ou « Zone3 amplifiée » sur « Actif ».

1

Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 2. Config. d'enceintes », puis pressez [ENTER].

Le menu « Config. d'enceintes » apparaît.

2. Config. d'enceintes

1. Réglages d'enceintes
2. Configuration d'enceintes
3. Distance des enceintes
4. Calibrage du niveau
5. Réglages d'égalisation
6. Réglage THX audio

3

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 1. Réglages d'enceintes », puis pressez [ENTER].

Le menu « Réglages d'enceintes » apparaît.

4

Utilisez les boutons haut et bas [▲]/[▼] pour sélectionner « Zone2 amplifiée » ou « Zone3 amplifiée », et utilisez les boutons gauche et droite [◀]/[▶] pour sélectionner :

Inactif :

Bornes d'enceintes ZONE 2/3 L/R désactivées (Zone 2/3 amplifiée désactivée).

Actif :

Bornes d'enceintes ZONE 2/3 L/R activées (Zone 2/3 amplifiée activée).

5

Pressez le bouton [SETUP].

Le menu de configuration se ferme.

Remarques :

• La Zone2/3 amplifiée ne peut pas être utilisée si « Type d'enceinte (avant) » est réglé sur « Bi-ampli » (cf. page 51).
• La « Zone3 amplifiée » ne peut pas être utilisée si « Zone2 amplifiée » est réglé sur « Inactif ».
• Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

Réglage de la multi-Zone

1

Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « 7. Configuration matérielle », puis appuyez sur [ENTER].

Le menu « Configuration matérielle » apparaît.

7. Configuration matérielle 1. ID de la télécommande 2. Multi Zone 3. Tuner 4. HDMI 5. Réseau 6. Firmware Update

3

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « 2. Multi Zone », puis pressez [ENTER].

Le menu « Multi Zone » apparaît.

4

ENTER ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner un élément, puis utilisez les boutons Gauche et Droite [◀]/[▶] pour procéder au réglage.

Les éléments sont expliqués ci-dessous.

5

Lorsque vous avez terminé, pressez le bouton [SETUP].

Le menu de configuration se ferme.

Remarque :

Cette procédure peut également être effectuée sur l'Ampli-tuner AV à l'aide du bouton [SETUP], des boutons flèche, et du bouton [ENTER].

■Zone2/3 Out

Si vous avez branchés vos enceintes de Zone 2/3 à un amplificateur sans commande du volume, réglés le paramètre « Zone2 Out » et « Zone3 Out » sur « Variable », de façon à pouvoir régler le volume, la balance et la tonalité de la zone 2 et le volume et la balance de la zone 3 sur l'Ampli-tuner AV.

Fixe : Le volume de la Zone 2/3 doit être réglé sur l'ampli de la Zone concernée.

Variable: Le volume de la Zone 2/3 peut être réglé sur l'Ampli-tuner AV.

■Vol. max. Zone2/3

Avec ce réglage, vous pouvez limiter le volume maximum de la Zone 2/3. Quand le paramètre « Affichage du volume » est réglé sur « Absolu », la plage « Volume maximum » est « Coupé », de 99 à 50. Quand il est réglé sur « Relatif », la plage est « Coupé », de +17 dB à -32 dB. Pour désactiver ce réglage, sélectionnez « Coupé ».

■Volume initial Zone2/3

Ce paramètre définit le volume de la Zone 2/3 chaque fois que l'Ampli-tuner AV est allumé.

Quand la préférence « Affichage du volume » est réglée sur « Absolu », la plage est « Dernier », « MIN », 1 à « MAX ». Quand elle est réglée sur « Relatif », la plage est « Dernier », -∞ dB, -81 dB à +18 dB.

Pour utiliser le volume sonore qui était réglé sur l'Ampli-tuner AV la dernière fois qu'il a été éteint, sélectionnez « Dernier ».

Le paramètre « Volume initial Zone2/3 » ne peut être réglé sur une valeur supérieure au réglage « Vol. max. Zone2/3 ».

Utilisation de la Zone 2/3

Cette section explique comment activer et désactiver la Zone 2/3, comment sélectionner une source d'entrée pour la Zone 2/3 et comment régler le volume de la Zone 2/3.

Contrôle de la Zone 2/3 à partir de l'Amplituner AV

Indicateur ZONE 3

Indicateur ZONE 2 ZONE 3 Boutons du selecteur Boutons d ZONE 2 OFF

Commande de la Zone 2/3 à l'aide de la télécommande

STANDBY ON INPUT SELECTOR ON STANDBY ZONE RED ON ZONE ALL OFF MF MODE MT TV MF MODE REMOTE MODE/INPUT SELECTOR MODI 500000000000000000000000000000000000000000000000000000000000000000000000000000000 TUNES TUTRAT AUX PORT COSIN CD PRON MET MODE TV SWITCH OUTRUN

Remarque :

Pour commander la Zone 2/3, vous devez d'abord appuyer sur le bouton [ZONE] de la télécommande. Le bouton ZONE devient rouge quand la Zone 2 est activée et vert quand la Zone 3 est activée.

1

ZONE 2 ZONE 3 ↓ DVD/IBD VCR/DVRCBL/SAT GAME AUX TV/TAPE TUNER CD PHONO PORT NET

Pour activer la Zone 2/3 et sélectionner une source d'entrée, pressez le bouton [ZONE 2] ou [ZONE 3], puis pressez un sélecteur d'entrée dans les huit secondes qui suivent.

La Zone 2/3 est activée, l'indicateur ZONE 2/3 s'allume.

Conseil (TX-NR807) : 12V TRIGGER OUT ZONE 2/3 monte (+12 V).

Pour sélectionner la radio AM ou FM, pressez le sélecteur d'entrée [TUNER] et le bouton [ZONE 2] ou [ZONE 3] à plusieurs reprises. Vous pouvez également sélectionner SIRIUS (TX-NR807 : modèles nord-américains).

Pour sélectionner la même source que dans la pièce principale, appuyez deux fois sur le bouton [ZONE 2] ou [ZONE 3]. « Zone 2 Selector: Source » ou « Zone 3 Selector: Source » apparaisse sur l'afficheur.

2

Pour désactiver la Zone 2/3, pressez le bouton [ZONE 2] ou [ZONE 3].

Le témoin ZONE 2 ou ZONE 3 clignote.

Pressez le bouton [OFF].

La zone en question est désactivée et le témoin ZONE 2 ou ZONE 3 s'éteint.

1

Pressez le bouton [ZONE] à plusieurs reprises, pointez ensuite la télécommande vers l'Ampli-tuner AV et pressez le bouton [ON].

Conseil (TX-NR807) : 12V TRIGGER OUT ZONE 2/3 monte (+12 V).

2
ZONE

Pour sélectionner une source d'entrée pour la Zone 2/3, pressez à plusieurs reprises le bouton [ZONE], puis un bouton INPUT SELECTOR.

Pour sélectionner la bande AM ou FM, pressez à plusieurs reprises les boutons [TUNER] INPUT SELECTOR, et [ZONE]. Vous pouvez également sélectionner SIRIUS (TX-NR807 : modèles nord-américains).

INPUT SELECTOR

DVD/BD VCR/DVR CBL/SAT GAME TUNER TV/TAPE AUX PORT CD PHONO NET

3
ZONE

STANDBY

Pour désactiver la Zone 2/3, pressez à plusieurs reprises le bouton [ZONE], puis le bouton [STANDBY].

Remarque :

(TX-NR807) Quand la Zone 2/3 est désactivée, la tension disparaît (0 Volt) à la sortie 12V TRIGGER OUT ZONE 2/3.

Remarques :

• Seul le son des sources d'entrée analogiques est restitué par les bornes d'enceintes ZONE 2/3 PRE OUT et ZONE 2/3 L/R. Le son des sources d'entrée numériques n'est pas restitué. Si aucun son n'est restitué lorsqu'une source d'entrée est sélectionnée, assurez-vous qu'elle est raccordée à une entrée analogique.
• Vous ne pouvez pas sélectionner des stations AM ou FM différentes dans la pièce principale et la Zone 2/3. La même station AM/FM sera diffusée dans chaque pièce. Par exemple, si une station FM est sélectionnée dans la pièce principale, cette station sera également diffusée dans la Zone 2.
• Quand vous branchez les enceintes de la Zone 2 directement à l'Ampli-tuner AV, les modes d'écoute pour lesquels les enceintes surround arrière ou avant hautes ou avant larges (6.1/7.1) sont nécessaires (Dolby Digital EX, DTS-ES, THX Select2 Cinema, Dolby Pro Logic IIz height, et Audyssey Dynamic Surround Expansion™) ne sont pas disponibles.
• Quand vous branchez les enceintes de la Zone 3 directement à l'Ampli-tuner AV, les modes d'écoute pour lesquels des enceintes surround sont nécessaires ne son pas disponibles.
• Quand le sélecteur d'entrée de la Zone 2/3 est sélectionné, la consommation électrique en veille augmente légèrement.
• Lorsque la Zone 2/3 est activée, les fonctions RI ne sont pas disponibles.

Réglage du volume pour les Zones

Télécommande
ZONE

Ampli-tuner AV

Sur la télécommande, pressez à plusieurs reprises le bouton [ZONE] puis le bouton VOL [▲]/[▼].

Sur l'Ampli-tuner AV, pressez le bouton [ZONE 2] ou [ZONE 3] (l'indicateur ZONE 2/3 et le sélecteur Zone 2/3 sur l'afficheur clignotent) et pressez le bouton [LEVEL] suivi des boutons [◀]/[▶] dans un délai de 8 secondes.

Activation du mode sourdine dans les Zones

Télécommande

Sur la télécommande, pressez le bouton [ZONE], puis le bouton [MUTING].

Pour désactiver le mode sourdine dans une Zone, sur la télécommande, pressez le bouton [ZONE], puis pressez à nouveau le bouton [MUTING].

Ajustement de la tonalité et de la balance des Zones

1

Ampli-tuner AV

Sur l'Ampli-tuner AV, pressez le bouton [ZONE 2] ou [ZONE 3].

2

Pressez à plusieurs reprises le bouton [TONE] de l'Ampli-tuner AV pour sélectionner « Bass », « Treble » ou « Balance ».

3

Utilisez les boutons droite [▶] et gauche [◀] pour ajuster les graves, les aigus ou la balance.

• Vous pouvez amplifier ou couper les graves et les aigus de -10 dB à +10 dB par pas de 2 dB.
• Vous pouvez régler la balance de 0 au centre à +10 dB vers la droite ou à +10 dB vers la gauche par pas de 2 d B.

Remarques :

• Le mode sourdine peut également être désactivé en réglant le volume.
• La fonction volume, tonalité et balance de la Zone 2 n'a aucun effet sur la ZONE 2 PRE OUT quand le paramètre « Zone2 Out » est réglé sur « Fixe » (page 119).
• La fonction volume et balance de la Zone 3 n'a aucun effet sur la ZONE 3 PRE OUT quand le paramètre « Zone3 Out » est réglé sur « Fixe » (page 119).
• Même si vous pressez à plusieurs reprises le bouton [ZONE] de la télécommande pour sélectionner les zones, la dernière zone sélectionnée sera mémorisée lorsque vous passerez à d'autres appareils en pressant d'autres boutons REMOTE MODE après avoir pressé le bouton [ZONE].

Utilisation de la télécommande dans les Zones 2/3 et kits de commande multi-pièces (TX-NR807)

Pour commander l'Ampli-tuner AV à l'aide de la télécommande lorsque vous êtes en Zone 2 ou Zone 3, vous avez besoin d'un kit de télécommande multi-pièces du commerce pour chaque Zone.

- Les kits multi-pièces sont produits par Niles et Xantech.

Ces kits peuvent également être utilisés quand il n'y a pas de visibilité directe vers le capteur distant de l'Ampli-tuner AV, lorsqu'il est placé dans une armoire par exemple.

Utilisation d'un kit multi-pièces avec la Zone 2/3

Dans cette configuration, le récepteur IR en Zone 2/3 détecte les signaux infrarouges de la télécommande et les achemine à l'Ampli-tuner AV dans la pièce principale par l'intermédiaire du bloc de raccordement.

IR IN Bloc de raccordement Récipiter IR Telecommande Pièce principale Zone 2/3 Circulation des signaux

Le câble à minifiche provenant du bloc de raccordement doit être branché à la prise IR IN de l'Ampli-tuner AV, comme indiqué ci-dessous.

Depuis le bloc de raccordement Câble à minifiche IR IN CUI Ampli-tuner AV

Utilisation d'un kit multi-pièces avec une armoire

Dans cette configuration, le récepteur IR détecte les signaux infrarouges de la télécommande et les achemine à l'Ampli-tuner AV placé dans l'armoire par l'intermédiaire du bloc de raccordement.

Utilisation d'un mit multi-pièces avec d'autres appareils

Dans cette configuration, un émetteur IR est branché à la prise IR OUT de l'Ampli-tuner AV et placé devant le capteur de télécommande de l'autre appareil. Les signaux infrarouges reçus au niveau de la prise IR IN de l'Ampli-tuner AV sont acheminés à l'autre appareil par l'intermédiaire de l'émetteur IR. Les signaux captés par le capteur de télécommande de l'Ampli-tuner AV ne sont pas émis.

L'émetteur IR doit être branché à la prise IR OUT de l'Ampli-tuner AV, comme indiqué ci-dessous.

Câble à minifiche Autre appareil Capteur infrarouge Émetteur Minifiche Émetteur IR Ampli-tuner AV Circulation des signaux

Vous pouvez utiliser la télécommande de l'Ampli-tuner AV (RC-745M) pour commander d'autres appareils audiovisuels, y compris ceux de marque différente. Cette section explique comment saisir le code de télécommande d'un appareil que vous souhaitez contrôler : DVD, téléviseur, magnétoscope, etc.

• Apprentissage direct des commandes depuis la télécommande d'un autre appareil (cf. page 136).
• Programmez les boutons ACTIVITIES pour qu'ils exécutent une séquence de télécommande comprenant jusqu'à 32 actions (cf. page 137).

Codes de télécommande pré-programmés

Les boutons REMOTE MODE suivants sont pré-programmés au moyen de codes de télécommande permettant de commander les appareils figurant dans la liste. Vous n'avez pas besoin de saisir de code de télécommande pour commander ces appareils. Pour toute information complémentaire sur la commande de ces appareils, consultez les pages indiquées.

Lecteur DVD Onkyo (page 128)

Lecteur CD Onkyo (page 131)

Magnétophone Onkyo avec RI (page 133)

ON STANDBY ZONE NET + WELK REPLICE CUSTOMER ALL OFF BY NONE NET TV BY MORE REMOTE MODE/INPUT SELECTOR DVD BD VCOM CALLS GAME TUNCH VTAPC AUX PORT SYSTEM CO FISH NET MODE TV SEED I/O TV TV VOL AUUM INPUT STARTER MENU 10V COLD MENU ENTER PLAYOUT START ENTER PLAYOUT START SETUP ACID RETURN LISTEN MODE BEET NAME GAME TRY BEET REPEAT RANDOM PLAY MODE 1 2 3 4 5 6 7 8 9 +10 11 12 RUN DIMMER CLR SLEEP ONKYO NC-745M

Recherche d'un code de télécommande

Vous pouvez rechercher le code de télécommande approprié dans le menu de configuration OSD.

Remarque :

Ce réglage ne peut être effectué qu'à partir du Menu de configuration OSD.

1 RECEIVER ↓ SETUP

Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2 ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « 8. Config. de la télécommande », puis pressez [ENTER].

8. Config. de la télécommande 1. Télécommande Mode Configuration 2. Activities Setup

3 ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « 1. Télécommande Mode Configuration », puis pressez [ENTER].

B-1. Télécommande Mode Configuration TV DVD/BD VCR/DVR CBL/SAT GAME AUX TV/TAPE CD PHONO

4 ENTER ↓ ENTER

Utilisez les Boutons Haut et Bas [▲]/[▼] pour sélectionner le mode télécommande, puis pressez [ENTER].

Le menu de sélection de catégorie apparaît.

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner une catégorie, puis pressez [ENTER].

L'écran de saisie de la marque apparaît.

8-1. Télécommande Mode Configuration TV Catégorie TV Marque ■ A B C D E F G H O R U N O P Q R S T U V W X Y Z 1 2 3 4 5 6 7 8 9 0 - 1 2 3 4 5 6 Space - - - Back Space Search

6

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼]/[◀]/[▶] pour sélectionner un caractère, puis pressez [ENTER].

Répétez cette étape pour les trois premiers caractères du nom de la marque.

Lorsque vous avez saisi le troisième caractère, sélectionnez « Search », puis appuyez sur [ENTER].

Une fois la recherche terminée, une liste de marques apparaît.

8-1. Télécommande Mode Configuration TV Catégorie TV Marque SON Sonawa Sonber Songba Sonic Soniko Not Listed

Si vous ne trouvez pas la marque que vous cherchez :

Utilisez le bouton Droite [▶] pour sélectionner « Not Listed », puis pressez [ENTER].

L'écran de saisie de la marque apparaît.

7

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner une marque, puis pressez [ENTER].

Une fois la recherche terminée, un message de transfert du code de télécommande s'affiche.

8-1. Télécommande Mode Configuration TV Catégorie TV Marque XXXXX Nous sommes prêts à transférer les données à la télécommande. Tenez la télécommande en face de l'ampli-tuner. Utilisez le bouton ENTER de la télécommande pour activer "OK". Prêt? OK

Pour utiliser la télécommande, pointez-la vers le capteur infrarouge de l'Amplituner AV, tel qu'indiqué ci-dessous.

Émetteur Capteur entrant Ampli-tuner AV 15° 15° 16 pieds

15° à partir du centre environ (gauche/droite/haut/bas) (5 m)

Sur la télécommande, pressez le bouton [ENTER].

8-1. Télécommande Mode Configuration TV Catégorie TV Marque XXXXX Patientez

Une fois le transfert réussi, l'écran suivant s'affiche. Essayez ce code.

8-1. Télécommande Mode Configuration TV Catégorie TV Marque XXXXX 1. Appuyez sur Remote Mode [TV]. 2. Appuyez sur un bouton pour voir si le téléviseur réagit. 3. Appuyez sur Remote Mode [RECEIVER]. 4. Sélectionnez "Fonctionne" ou "Ne fonctionne pas". Fonctionne Ne fonctionne pas (essayer le code suivant)

* Quand une catégorie autre que la télévision est sélectionnée, son contenu est différent.

8

Si vous pouvez commander un appareil, appuyez sur le bouton [RECEIVER], utilisez les bouton Haut et Bas [▲]/[▼] pour sélectionner « Fonctionne », puis appuyez sur [ENTER].

Le menu « Télécommande Mode Configuration » apparaît.

Si vous ne pouvez pas commander d'appareil, utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner « Ne fonctionne pas (essayer le code suivant) », puis pressez [ENTER].

Le code suivant apparaît.

9

Lorsque vous avez terminé, appuyez sur le bouton [SETUP].

Le menu de configuration se ferme.

Saisie des codes de télécommande pré-programmés

Vous devrez saisir un code pour chacun des appareils que vous souhaitez commander.

ONKYO NC-745M ONTAINING MODE ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKYO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKOTO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONKATO ONkOLOVOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENOSIENosl. ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE ONTAINING MODE

1	Recherchez le code de télécommande approprié dans la liste des Codes de télécommandes.Les codes sont classés par catégorie (ex. : lecteur DVD, téléviscur, etc.).
2[IMAGE](3 secondes)	Tout en maintenant enfoncé le bouton REMOTE MODE auquel vous souhaitez associer un code, pressez et maintenez enfoncé le bouton [DISPLAY] pendant environ 3 secondes.Le bouton REMOTE MODE s'allume.Remarques :Aucun code de télécommande ne peut être associé aux boutons [RECEIVER] et [ZONE].Seul le code de télécommande associé au bouton [TV] peut être modifié.Des codes de télécommande de n'importe quelle catégorie peuvent être associés aux boutons REMOTE MODE, sauf pour les boutons [RECEIVER], [TV] et [ZONE]. Cependant, ces boutons font également office de bouton de sélecteur d'entrée (page 60) : par conséquent, choisissez un bouton REMOTE MODE correspondant à l'entrée à laquelle vous souhaitez raccorder votre appareil. Par exemple, si vous raccordez votre lecteur CD à l'entrée CD, choisissez le bouton [CD] lorsque vous saisissez le code de télécommande.

Remarque :

Les codes de télécommande fournis sont corrects au moment de l'impression de la liste, mais ils sont susceptibles d'être modifiés.

Codes de télécommande pour les appareils Onkyo raccordés via RI

Les appareils Onkyo raccordés via RI se commandent en pointant la télécommande vers l'Ampli-tuner AV, et non vers l'appareil. Cela vous permet de commander des appareils qui ne sont pas visibles (rangés dans un meuble, par exemple).

1 Assurez-vous que l'appareil Onkyo est raccordé à l'aide d'un câble RI et d'un câble audio analogique (RCA).

Cf. page 41 pour toute information complémentaire.

2 Saisissez le code de télécommande approprié pour le bouton REMOTE MODE.

• Bouton [DVD/BD]
  31612 : Lecteur DVD Onkyo avec RI
• Bouton [CD]
  71327 : Lecteur CD Onkyo avec RI
• Bouton [TV/TAPE]
  42157 : Magnétophone Onkyo avec RI (par défaut)
• Bouton [PORT]
  82351 : Station d'accueil Onkyo (par défaut) Consultez les pages précédentes pour savoir comment saisir les codes de télécommande.

3 Appuyez sur le bouton REMOTE MODE, pointez la télécommande vers l'Amplituner AV et faites fonctionner l'appareil.

Si vous souhaitez contrôler un appareil Onkyo en pointant la télécommande directement vers ce dernier ou si vous souhaitez contrôler un appareil Onkyo qui n'est pas raccordé via RI, utilisez les codes de télécommande suivants :

• Bouton [DVD/BD]
  30627 : Lecteur DVD Onkyo sans RI (par défaut)
• Bouton [CD]
  71817 : Lecteur CD Onkyo sans RI (par défaut)
• Bouton [TV]

11807 : Téléviseur avec (par défaut)

Si vous souhaitez commander un appareil Onkyo en pointant directement la télécommande vers celui-ci, utilisez les codes de télécommande ci-dessous :

32900 : Lecteur BD Onkyo
32901 : Lecteur HD DVD Onkyo
70868 : Enregistreur MD Onkyo
71323 : Enregistreur CD Onkyo
81993: Station d'accueil RI Onkyo avec RI

Remarque :

Si vous branchez une station d'accueil RI Onkyo compatible RI aux prises TV/TAPE, VCR/DVR ou GAME, pour que RI fonctionne correctement, vous devez régler l'affichage de l'entrée en conséquence (cf. page 53).

Réinitialisation des boutons REMOTE MODE

Vous pouvez réinitialiser un bouton REMOTE MODE en lui réaffectant son code de télécommande par défaut.

1 Tout en maintenant enfoncé le bouton REMOTE MODE que vous souhaitez réinitialiser, maintenez enfoncé le bouton [AUDIO] jusqu'à ce que le bouton REMOTE MODE s'allume (au bout d'environ 3 secondes). REMOTE MODE DVD/BD VCR/DVR CBL/SAT GAME TUNER TV/TAPE AUX PORT CUSTOM CD PHONO NET TV + AUDIO (3 secondes)

2 PATIENTEZ 30 secondes, puis pressez à nouveau le bouton REMOTE MODE. REMOTE MODE (DVD/BD) (VCR/DVR)

Le bouton REMOTE MODE clignote deux fois, ce qui indique que le bouton a été réinitialisé.

Chaque bouton REMOTE MODE est pré-programmé avec un code de télécommande. Lorsqu'un bouton est réinitialisé, son code pré-programmé est rétabli.

Remarque :

La commande d'apprentissage est également réinitialisée.

Réinitialisation de la télécommande

Vous pouvez réinitialiser la télécommande et rétablir ses réglages par défaut.

1 Tout en maintenant enfoncé le bouton [RECEIVER], maintenez enfoncé le bouton [AUDIO] jusqu'à ce que le bouton [RECEIVER] s'allume (au bout d'environ 3 secondes). (3 secondes)

2 Patientez 30 secondes, puis pressez à nouveau le bouton [RECEIVER].

Le bouton [RECEIVER] clignote deux fois, ce qui indique que la télécommande a été réinitialisée.

Commande d'un téléviseur

En pressant le bouton [TV] pré-programmé avec le code de télécommande de votre téléviseur, vous pouvez commander votre téléviseur à l'aide des boutons suivants.

Pour toute information complémentaire sur la saisie des codes de télécommande des différents appareils, cf. page 125.

Le bouton [TV] est pré-programmé avec le code de télécommande permettant de commander un appareil prenant en charge RIHD ^*1 (limité à certains modèles). Le téléviseur doit être capable de recevoir les signaux de la télécommande via une liaison RIHD il doit être raccordé à l'Ampli-tuner AV via une connexion HDMI. Si la commande de votre téléviseur via réceptionne pas très bien, programmez le code de télécommande de votre téléviseur dans le bouton [TV] et utilisez la télécommande de votre téléviseur pour commander ce dernier.

Appuyez tout d'abord sur le bouton [TV] ON STANDBY ZONE 3 RED 3 GREEN DISPLAY ALL OFF MY MOVE MY TV MY MUSIC REMOTE MODE/INPUT SELECTOR DVD/BD VCR/WR CSL/SAT GAME TUNER TW/TAPE AUX PORT CUSTOM CD PHONG NET MODE TV MODO MUTING I/O TV VOL CH A VOL INPUT ALBUM GUIDE/TOP MENU PREV CN/MENU SP LAYOUT VIDEO PLAYLIST CATEGORY PLAYLIST CATEGORY ENTER SETUP AUDIO RETURN 15 16 8 9 INVEYTM MUSIC GAME THX SEARCH REPEAT RANDOM PLAY MODE 1 2 3 4 5 6 7 8 9 +10 11 12 +10 0 CLR 0.TUN QUMMFD SLEEP

*1 Le RIHD pris en charge par l'Ampli-tuner AV est la fonction de commande du système CEC de la norme HDMI.

① Boutons ON, STANDBY, TV [I/∅] Permettent de mettre le téléviseur en marche ou en veille.
② Bouton TV VOL [▲]/[▼] Ces boutons permettent de régler le volume sonore du téléviseur.
③ Bouton TV [INPUT] Permet de sélectionner les entrées externes du téléviseur.
④ Bouton GUIDE Permet d'afficher le guide des programmes.
⑤ Boutons flèche [▲]/[▼]/[◀]/[▶] et bouton ENTER

Permettent de naviguer dans les menus et les éléments sélectionnés.

⑥ Bouton SETUP Permet d'afficher un menu.
⑦ Boutons [▶], [■■], [■■], [◀◀], [▶▶], [■◀◀], [▶▶▶] ^*

Lecture, Pause, Stop, Retour arrière, Avance rapide, Précédent et Suivant.

Ces boutons fonctionnent avec les appareils raccordés.

⑧ Boutons SEARCH, REPEAT, RANDOM et PLAY MODE

Fonctionnent comme les boutons de couleur ou les boutons A, B, C, D.

⑨ Boutons numérotés Permettent de saisir des chiffres. Le bouton 0 permet de saisir le chiffre 11 sur certains appareils. Le bouton +10* fonctionne comme le bouton « --/--- » ou +10.
⑩ Bouton DISPLAY Permet d'afficher des informations.
⑪ Bouton MUTING Permet de mettre le téléviseur en mode sourdine.
⑫ Bouton CH +/- Permet de sélectionner une chaîne sur le téléviseur.
⑬ Bouton PREV CH Permet de sélectionner la chaîne précédente ou la dernière chaîne.
⑭ Bouton RETURN Permet de quitter le menu de configuration du téléviseur.
⑮ Bouton AUDIO* Permet de sélectionner une bande-son en langue étrangère et de changer de format audio (ex. : Dolby Digital ou DTS).
⑯ Bouton CLR Permet d'annuler des fonctions et d'effacer des chiffres saisis ou de saisir le chiffre 12.

Remarques :

• Avec certains appareils, certains boutons peuvent ne pas fonctionner comme prévu, voire ne pas fonctionner du tout.
• Les boutons marqués d'un astérisque (*) ne sont pas pris en charge par la fonction RJHD

Commande d'un lecteur ou d'un enregistreur DVD

En pressant le bouton REMOTE MODE programmé avec le code de télécommande de votre lecteur DVD (HD DVD, Blu-ray ou combinaison TV/DVD), vous pouvez commander votre lecteur à l'aide des boutons suivants. Le bouton [DVD/BD] est pré-programmé avec le code de télécommande permettant de commander un lecteur DVD Onkyo.

Pour toute information complémentaire sur la saisie des codes de télécommande des différents appareils, cf. page 125. Le bouton [DVD/BD] est préprogrammé avec le code de télécommande lui permettant de commander un appareil prenant en charge RIHD *¹. L'appareil doit être capable de recevoir les signaux de la télécommande via une liaison Rui-hoit être raccordé à l'Amplituner AV via une connexion HDMI. Si la commande de votre appareil via Rui-fuctionne pas très bien, programmez le code de télécommande de votre appareil dans le bouton [DVD/BD] et utilisez la télécommande de votre appareil pour commander ce dernier.

Appuyez tout d'abord sur le bouton REMOTE MODE correspondant ON STANDBY ZONE RED 1 GREEN DISPLAY ALL OFF MY MOVE MY TV MY MUSIC REMOTE MODE/INPUT SELECTOR DVD/BD VCR/WR CSL/SAT GAME TUNER TWTAPE AUX PORT CUSTOM CD PHOND NET *2 MODE RELAVE MODE MUTING TV RECENTER I/O TV CH DISC TV VOL ALBUM VOL INPUT GUIDE/TOP MENU PREV CH MENU SP LAYOUT VIDEO PLAYLIST CATEGORIES CATEGORIES ENTER SETUP AUDIO RETURN LISTENING MODE HOME/MUSIC GAME THX SEARCH REPEAT RANDOM PLAY MODE 1 2 3 4 5 6 7 8 9 10 11 12 +10 0 CLR D.TUR P Namper SLEEP DVD/BD

*1 Le RIHD pris en charge par l'Ampli-tuner AV est la fonction de commande du système CEC de la norme HDMI.

*2 Quand vous voulez changer le mode de télécommande sans changer la source d'entrée courante, pressez le bouton [MODE] et, dans un délai de 8 secondes environ, pressez le bouton REMOTE MODE. Ensuite, à l'aide de la télécommande de l'Ampli-tuner AV, vous pouvez commander l'appareil correspondant au bouton que vous avez pressé.

① Boutons ON, STANDBY Permet de mettre le lecteur DVD en marche ou en veille.
② Bouton TV [I/∅] Permet de mettre le téléviseur en marche ou en veille.
③ Bouton TV [INPUT] Permet de sélectionner les entrées externes du téléviseur.
④ Bouton TV VOL [▲]/[▼] Permettent de régler le volume sonore du téléviseur.
⑤ Bouton TOP MENU Permet d'afficher le menu principal du DVD ou le titre d'un DVD.
⑥ Boutons flèche [▲]/[▼]/[◀]/[▶] et bouton ENTER Permettent de naviguer dans les menus et les éléments sélectionnés.
⑦ Bouton SETUP Permet d'accéder au menu de configuration du lecteur DVD.
⑧ Boutons [▶], [■], [■], [◀◀], [▶▶], [◀◀], [▶▶] Lecture, Pause, Stop, Retour rapide, Avance rapide, Précédent et Suivant.
⑨ Bouton REPEAT Utilisé avec les fonctions de répétition de la lecture.
⑩ Bouton SEARCH* Permet de rechercher un titre, un chapitre et des numéros de piste et de rechercher une durée afin de localiser un point spécifique.
⑪ Boutons numérotés Permettent de saisir des numéros de titre, de chapitre et de piste et de saisir une durée afin de localiser un point spécifique. Le bouton [+10]* fonctionne comme un bouton +10 ou « --/--- ».
⑫ Bouton DISPLAY Permet d'afficher des informations sur le disque, le titre, le chapitre ou la piste en cours de lecture, et notamment la durée écoulée, la durée restante, la durée totale, etc.
⑬ Bouton MUTING (62) Permet d'activer ou de désactiver le mode sourdine de l'Ampli-tuner AV.
⑭ Bouton CH +/-, DISC +/- Permet de sélectionner un disque sur les lecteurs équipés d'un chargeur de disque. Permet de sélectionner le canal TV sur un appareil doté d'un tuner intégré.
⑮ Bouton VOL [▲]/[▼] (60) Permet de régler le volume de l'Ampli-tuner AV.
⑯ Bouton MENU Permet d'afficher le menu d'un DVD.
⑰ Bouton RETURN Permet de quitter le menu de configuration du lecteur DVD ou de revenir au menu précédent.
⑱ Bouton AUDIO* Permet de sélectionner une bande-son en langue étrangère et de changer de format audio (ex. : Dolby Digital ou DTS).
⑲ Bouton RANDOM* Utilisé avec les fonctions de lecture aléatoire.

⑳ Bouton PLAY MODE\*

Permet de sélectionner un mode de lecture sur les appareils dotés de plusieurs modes de lecture.

②1 Bouton CLR

Permet d'annuler une fonction et d'effacer des chiffres saisis.

Remarques :

- Avec certains appareils, certains boutons peuvent ne pas fonctionner comme prévu, voire ne pas fonctionner du tout.

- Si vous saisissez le code de télécommande d'un lecteur HD DVD ou Blu-ray doté de boutons A, B, C et D ou de boutons de couleur, les boutons [SEARCH], [REPEAT], [RANDOM] et [PLAY MODE] fonctionneront comme des boutons A, B, C, D ou des boutons de couleur. Dans ce cas, ces boutons ne pourront pas être utilisés pour régler la répétition de lecture, la lecture aléatoire ou pour sélectionner le mode de lecture.

- Les boutons marqués d'un astérisque (*) ne sont pas pris en charge par la fonction RJHD

Commande d'un magnétoscope ou d'un magnétoscope numérique

En pressant le bouton REMOTE MODE pré-programmé avec le code de télécommande de votre magnétoscope (combinaison TV/magnétoscope, magnétoscope numérique, combinaison TNT/magnétoscope numérique ou combinaison câble/magnétoscope numérique), vous pouvez commander votre enregistreur vidéo à l'aide des boutons suivants. Pour toute information complémentaire sur la saisie des codes de télécommande des différents appareils, cf. page 125.

Appuyez tout d'abord sur le bouton REMOTE MODE correspondant ON STANDBY ZONE 2 RED ZONE 2 GREEN DISPLAY ALL OFF MY MOVE INPUTS MY TV MY MUSIC REMOTE MODE/INPUT SELECTOR DVD/BD VCR/DVR CBL/SAT GAME TUNER TV/TAPE AUX PORT CUSTOM CD PHONG NET MODE TV RECEIVER MUTING I/O TV CH VOL DISC INPUT ALBUM VOL GUIDE/TOP MENU PREV CH/MENU SP LAYOUT VIDEO PLAYLIST CATEGORIES PLAYLIST CATEGORY CATEGORY CATEGORY ENTER SETUP AUDIO RETURN RETURN 17 LISTENING MODE MOVE/TV MUSIC GAME THX SEARCH REPEAT RANDOM PLAY MODE 1 2 3 4 5 6 7 8 9 +10 11 12 +10 0 CLR D.TUN RUNMFG SLEEP 10 11 12 13 14 15 16 17 18

*1 Quand vous voulez changer le mode de télécommande sans changer la source d'entrée courante, pressez le bouton [MODE] et, dans un délai de 8 secondes environ, pressez le bouton REMOTE MODE. Ensuite, à l'aide de la télécommande de l'Ampli-tuner AV, vous pouvez commander l'appareil correspondant au bouton que vous avez pressé.

① Boutons ON, STANDBY Permet de mettre l'enregistreur vidéo en marche ou en veille.

② Bouton TV [I/∅] Permet de mettre le téléviseur en marche ou en veille.

③ Bouton TV [INPUT] Permet de sélectionner les entrées externes du téléviseur.

④ Bouton TV VOL [▲]/[▼] Ces boutons permettent de régler le volume sonore du téléviseur.

⑤ Bouton GUIDE Permet d'afficher le guide des programmes ou la liste de navigation.

⑥ Boutons flèche [▲]/[▼]/[◀]/[▶] et bouton ENTER Permettent de naviguer dans les menus et les éléments sélectionnés.

⑦ Bouton SETUP Permet d'afficher le menu de configuration des enregistreurs vidéo.

⑧ Bouton [◀◀◀] Précédent Précédent ou fonction de relecture instantanée.

⑨ Boutons numérotés Permettent de saisir des chiffres. Le bouton [0] permet de saisir le chiffre 11 sur certains appareils. Le bouton [+10] fonctionne comme un bouton +10 ou « --/-- --- ».

⑩ Bouton DISPLAY Permet d'afficher des informations.

⑪ Bouton MUTING (62) Permet d'activer ou de désactiver le mode sourdine de l'Ampli-tuner AV.

⑫ Bouton CH +/- Permet de sélectionner un canal TV sur un enregistreur vidéo.

⑬ Bouton VOL [▲]/[▼] (60) Permet de régler le volume du Ampli-tuner AV.

⑭ Bouton PREV CH Permet de sélectionner la chaîne précédente.

⑮ Bouton RETURN Permet de quitter le menu ou de revenir au menu précédent.

⑯ Bouton [▶▶] Suivant Suivant ou fonction d'avan

⑰ Boutons [▶], [■], [◀◀], [▶▶] Lecture, pause, arrêt, retour arrière, et avance rapide

⑱ Bouton CLR Permet d'annuler une fonction ou de saisir le chiffre 12.

Remarque : Avec certains appareils, certains boutons peuvent ne pas fonctionner comme prévu, voire ne pas fonctionner du tout.

Commande d'un décodeur câble/satellite

En pressant le bouton REMOTE MODE pré-programmé avec le code de télécommande de votre décodeur câble/satellite ou de votre enregistreur DVD (combinaison TNT/magnétoscope numérique ou câble/magnétoscope numérique), vous pouvez commander votre lecteur à l'aide des boutons suivants.

Pour toute information complémentaire sur la saisie des codes de télécommande des différents appareils, cf. page 125.

Appuyez tout d'abord sur le bouton REMOTE MODE correspondant ON STANDBY ZONE 3 RED GREEN DISPLAY ALL OFF MY HOME MY TV MY MUSIC REMOTE MODE/INPUT SELECTOR DVD/BD VCR/DIR CBL/SAT GAME TUNER TWITAPE AUX PORT CUSTOM CD PHONG NET REMOTE MODE MODE TV RECENER MUTING I/O TV CH DISC VOL TV VOL ALBUM INPUT GUIDE/TOP MENU PREV CH/MENU SP LAYOUT VIDEO PLAYLIST PLAYUST CATEGORY CATEGORY CATEGORY ENTER SETUP AUDIO RETURN INTERNET INTERNET LISTENING MODE MOHETTS MUSIC GAME THX SEARCH REPEAT RANDOM PLAY MODE 1 2 3 4 5 6 7 8 9 10 11 12 +10 0 CLR 0,TUN SLEEP

① Boutons ON, STANDBY Permettent de mettre l'appareil en marche ou en veille.
② Bouton GUIDE Permet d'afficher le guide des programmes sur l'écran.
③ Boutons flèche [▲]/[▼]/[◀]/[▶] et bouton ENTER

Permettent de naviguer dans les menus et les éléments sélectionnés.

④ Bouton SETUP Permet d'accéder au menu de configuration.
⑤ Boutons SEARCH, REPEAT, RANDOM et PLAY MODE

Fonctionnent comme les boutons de couleur ou les boutons A, B, C, D.

⑥ Boutons numérotés Permettent de saisir des chiffres. Le bouton [+10] fonctionne comme un bouton +10 ou « --/--- ».

⑦ Bouton DISPLAY Permet d'afficher des informations.

⑧ Bouton MUTING (62) Permet d'activer ou de désactiver le mode sourdine de l'Ampli-tuner AV.

⑨ Bouton CH +/- Permet de sélectionner des chaînes du satellite/câble.

⑩ Bouton VOL [▲]/[▼] (60) Permet de régler le volume de l'Ampli-tuner AV.

⑪ Bouton PREV CH Permet de sélectionner la chaîne précédente.

⑫ Bouton RETURN Permet de quitter le menu.

⑬ Bouton AUDIO Permet de sélectionner une bande-son en langue étrangère et de changer de format audio (ex. : Dolby Digital ou DTS).

⑭ Boutons [▶], [■], [■], [◀◀], [▶▶], [◀◀], [▶▶] Lecture, Pause, Stop, Retour arrière, Avance rapide, Précédent et Suivant.

⑮ Bouton CLR Permet d'annuler une fonction et d'effacer des chiffres saisis.

Remarque : Avec certains appareils, certains boutons peuvent ne pas fonctionner comme prévu, voire ne pas fonctionner du tout.

Commande d'un lecteur CD, d'un enregistreur CD ou d'un enregistreur MD

En pressant le bouton REMOTE MODE programmé avec le code de télécommande de votre lecteur CD, de votre enregistreur CD ou de votre enregistreur MD, vous pouvez commander votre lecteur à l'aide des boutons suivants.

Le bouton [CD] est pré-programmé avec le code de télécommande permettant de commander un lecteur CD Onkyo.

Pour toute information complémentaire sur la saisie des codes de télécommande des différents appareils, cf. page 125.

Appuyez tout d'abord sur le bouton REMOTE MODE correspondant ON STANDBY ZONE RED GREEN DISPLAY ALL OFF MY MOVE MY TV MY MUSIC REMOTE MODE/INPUT SELECTOR DVD/BD ICR/DIR CBL/SAT GAME TUNER TV/TAPE AUX PORT CUSTOM CD PHONG NET REMOTE MODE MODE TV RECENER MUTING I/O TV CH DISV VOL INPUT ALBUM GUIDE/TOP MENU PREY CH/MENU SP LAYOUT VIDEO PLAYLIST CATEGORIES PLAYLIST CATEGORY SETUP AUDIO RETURN INTERNATIONAL LISTENING MODE MUSIC GAME THX SEARCH REPEAT RANDOM PLAY MODE +10 0 CLR 0.TUN SLEEP 12 13 14

① Boutons ON, STANDBY Permettent de mettre l'appareil en marche ou en veille.
② Boutons flèche [▲]/[▼]/[◀]/[▶] et bouton ENTER

Permettent de naviguer dans les menus et les éléments sélectionnés.

③ Bouton SETUP

Permet d'accéder au menu de configuration du lecteur CD Onkyo.

④ Boutons [▶], [■■], [◀◀], [▶▶], [◀◀▶], [▶▶▶]

Lecture, Pause, Stop, Retour arrière, Avance rapide, Précédent et Suivant.

⑤ Bouton REPEAT

Utilisée avec les fonctions de répétition de la lecture.

⑥ Bouton SEARCH

Utilisé pour localiser un point spécifique.

⑦ Boutons numérotés

Utilisés pour saisir des numéros de piste et des durées afin de localiser un point spécifique. Le bouton [+10] fonctionne comme un bouton +10 ou « --/--- ».

⑧ Bouton DISPLAY

Permet d'afficher des informations sur le disque ou la piste en cours de lecture, et notamment la durée écoulée, la durée restante, la durée totale, etc.

⑨ Bouton MUTING (62)

Permet d'activer ou de désactiver le mode sourdine de l'Ampli-tuner AV.

⑩ Bouton DISC +/-

Permet de sélectionner un disque sur les lecteurs équipés d'un chargeur de CD.

⑪ Bouton VOL [▲]/[▼] (60)

Permet de régler le volume de l'Ampli-tuner AV.

⑫ Bouton RANDOM

Utilisée avec les fonctions de lecture aléatoire.

⑬ Bouton PLAY MODE

Permet de sélectionner un mode de lecture sur les appareils dotés de plusieurs modes de lecture.

⑭ Bouton CLR

Permet d'annuler une fonction et d'effacer des chiffres saisis.

Remarque :

Avec certains appareils, certains boutons peuvent ne pas fonctionner comme prévu, voire ne pas fonctionner du tout.

Commande d'une station d'accueil RI

En appuyant sur le bouton REMOTE MODE pré-programmé avec le code de télécommande de votre station d'accueil, vous pouvez contrôler l'iPod placé sur votre station d'accueil à l'aide des boutons suivants. Pour certaines stations d'accueil RI, le bouton [ON], [STANDBY] peut ne pas fonctionner avec un code de télécommande 82990 (sans RI).

Dans ce cas, effectuez une connexion RI et saisissez le code de télécommande 81993 (avec RI).

Pour toute information complémentaire sur la saisie des codes de télécommande, cf. page 125.

Si vous utilisez une station d'accueil RI :

• Lorsque vous utilisez la station d'accueil Onkyo DS-A3, effectuez un branchement RI et saisissez le code de télécommande 81993 (avec RI).
• Raccordez la station d'accueil RI aux prises d'entrée TV/TAPE IN, VCR/DVR IN ou GAME IN L/R.
• Réglez le commutateur RI MODE de la station d'accueil RI sur HDD ou sur HDD/DOCK.
• Réglez le paramètre Affichage d'entrée de l'Amplituner AV sur DOCK (cf. page 53).
• Consultez le manuel d'utilisation de la station d'accueil pour toute information complémentaire.

Appuyez tout d'abord sur le bouton REMOTE MODE correspondant ① ON STANDBY ZONE 2 RED ZONE 3 GREEN DISPLAY ALL OFF MY MOVE MY TV MY MUSIC REMOTE MODE/INPUT SELECTOR DVD/BD VCI/DIR CBL/SAT GAME TUNER TV/TAPE AUX PORT CUSTOM CD PHONO NET MODE TV RECITER MUTING I/O TV CH DISC VOL INPUT ALBUM GUIDE TOP MENU PREV CH MENU SP LAYOUT VIDEO PLAYLIST 1 PLAYLIST CATEGORY CATEGORY ENTER SETUP AUDIO RETURN ② ③ ④ ⑤ ⑥ ⑦ LISTENING MODE MOVE/TY MUSIC GAME THX SEARCH REPEAT RANDOM PLAY MODE 1 2 3 5 6 ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯

Permettent d'allumer et d'éteindre l'iPod.

Remarques :

• Ce bouton ne permet pas d'éteindre ou d'allumer la station d'accueil RI Onkyo DS-A2 ou DS-A2X.
• Il se peut que votre iPod ne réagisse pas la première fois que vous pressez ce bouton. Dans ce cas, pressez à nouveau le bouton. Cela est dû au fait que la télécommande transmet les commandes de mise sous tension et de mise en veille alternativement. Ainsi, si votre iPod est déjà allumé, il le reste lorsque votre télécommande transmet la commande de mise sous tension. De même, si votre iPod est déjà éteint, il le reste lorsque la télécommande transmet la commande d'extinction.

② Bouton TOP MENU

Fonctionne comme un bouton Mode lorsqu'il est utilisé avec une station d'accueil RI DS-A2.

③ Boutons flèche [▲]/[▼] et ENTER

Permettent de naviguer dans les menus et les éléments sélectionnés.

④ Bouton [◀◀] Précédent

Permet de recommencer la lecture de la chanson en cours au début. Pressez deux fois ce bouton pour sélectionner la chanson précédente.

⑤ Bouton [◀◀] Retour arrière

Maintenez ce bouton enfoncé pour revenir en arrière.

⑥ Bouton [III] Pause

Permet de mettre la lecture en pause.

⑦ Bouton REPEAT

Utilisé avec la fonction de répétition.

⑧ Bouton DISPLAY

Permet d'activer le rétro-éclairage pendant 30 secondes.

⑨ Bouton MUTING (62)

Permet d'activer ou de désactiver le mode sourdine de l'Ampli-tuner AV.

⑩ Bouton ALBUM +/-

Permet de sélectionner l'album suivant ou précédent.

⑪ Bouton VOL [▲]/[▼] (60)

Permet de régler le volume de l'Ampli-tuner AV.

⑫ Bouton MENU

Permet de quitter le menu.

⑬ Bouton PLAYLIST [◀]/[▶]

Permet de sélectionner la liste de lecture précédente/suivante de l'iPod.

Permet de commencer la lecture. Si l'appareil est éteint, il s'allume automatiquement.

⑮ Bouton [▶▶] Suivant

Permet de sélectionner la chanson suivante

⑯ Bouton [▶▶] Avance rapide

Maintenez ce bouton enfoncé pour avancer rapidement.

⑰ Bouton [■] Stop

Permet d'arrêter la lecture et d'accéder à un menu.

⑱ Bouton PLAY MODE

Permet de sélectionner un mode de lecture sur les appareils dotés de plusieurs modes de lecture. Fonctionne comme un bouton Reprendre lorsqu'il est utilisé avec une station d'accueil RI DS-A2.

Commande d'un magnétophone

En appuyant sur le bouton REMOTE MODE pré-programmé avec le code de télécommande de votre magnétophone, vous pouvez commander votre magnétophone à l'aide des boutons suivants.

Le bouton [TV/TAPE] est pré-programmé avec le code de télécommande permettant de commander un magnétophone Onkyo raccordé au moyen d'une connexion RI.

Pour toute information complémentaire sur la saisie des codes de télécommande des différents appareils, cf. page 125.

Appuyez tout d'abord sur le bouton REMOTE MODE correspondant ① ON STANDBY ZONE RED I GREEN DISPLAY ALL OFF MY HOME MY TV MY MUSIC REMOTE MODE/INPUT SELECTOR DVD/BD VCR/DVR CBL/SAT GAME TUNER TV/TAPE AUX PORT CUSTOM CD PHONO NET REMOTE MODE MODE TV RECEIVED MUTNG I/O TV CH DISC VOL TV VOL ALBUM INPUT GUIDE/TOP MENU PREV CH/MENU SP LAYOUT VIDEO PLAYLIST PLAYLIST CATEGORY ENTER PLAYLIST CATEGORY CATEGORY SETUP AUDIO RETURN 2 3 4 5 LISTENING MODE MOVE/TV MUSIC GAME THX SEARCH REPEAT RANDOM PLAY MODE 1 2 3 4 5 6 7 8 9 +10 11 12 +10 0 CLR 0.TUN DIMMER SLEEP

⑲ Bouton RANDOM

Utilisé avec la fonction de lecture aléatoire.

Remarque :

Avec certains appareils, certains boutons peuvent ne pas fonctionner comme prévu, voire ne pas fonctionner du tout.

Sur les magnétophones dotés de deux platines cassettes, seule la platine B peut être commandée.

Permet d'allumer et d'éteindre le magnétophone.

② Boutons [I◄◄]/[►►I] Précédent et Suivant

Le bouton Précédent [I◀◀] permet de sélectionner la piste précédente. Pendant la lecture, il permet de sélectionner le début de la piste en cours de lecture. Le bouton Suivant [▶▶1] permet de sélectionner la piste suivante. Selon la manière dont les cassettes lues ont été enregistrées, les boutons Précédent et Suivant [I◀◀]/[▶▶1] peuvent ne pas fonctionner correctement.

③ Boutons Retour rapide et Avance rapide [◀◀]/[▶▶]

Le bouton Retour rapide [◀◀] permet de déclencher le retour rapide. Le bouton Avance rapide [▶▶] permet de déclencher l'avance rapide.

Permet de commencer la lecture inversée.

Permet de commencer la lecture.

⑥ Bouton MUTING (62)

Permet d'activer ou de désactiver le mode sourdine de l'Ampli-tuner AV.

⑦ Bouton VOL [▲]/[▼] (60)

Permet de régler le volume de l'Ampli-tuner AV.

⑧ Bouton [■] Stop

Permet d'arrêter la lecture.

Remarques :

- En mode Récepteur, il est également possible de commander un magnétophone Onkyo raccordé via une liaison RI.

- Avec certains appareils, certains boutons peuvent ne pas fonctionner comme prévu, voire ne pas fonctionner du tout.

Configuration des activités

Sur le menu à l'écran, vous pouvez spécifier les actions exécutées par la commande Easy macro en mode Easy macro.

Pressez le bouton [RECEIVER], puis le bouton [SETUP].

Le menu principal apparaît sur l'écran. Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2

2 ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 8. Config. de la télécommande », puis pressez [ENTER].

Le menu « Config. de la télécommande » apparaît.

1. Config. de la télécommande
2. Télécommande Mode Configuration
3. Activities Setup

3

3 ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner

« 2. Activities Setup », puis pressez [ENTER].

Le menu « Activities Setup » apparaît.

8-2. Activities Setup My Movie My TV My Music

4

4 ENTER ↓ ENTER

Utilisez les boutons haut et bas [▲]/[▼] pour sélectionner « My Movie », « My TV », ou « My Music », et pressez [ENTER].

My Movie : Les actions correspondant au bouton [MY MOVIE] sont modifiées.

My TV: Les actions correspondant au bouton [MY TV] sont modifiées.

My Music : Les actions correspondant au bouton [MY MUSIC] sont modifiées.

5

ENTER ↓ ENTER

Utilisez les boutons Haut et Bas [▲]/[▼] pour sélectionner un élément, puis utilisez les boutons Gauche et Droite [◀]/[▶] pour procéder au réglage.

Les éléments sont expliqués ci-dessous.

8-2. Activities Setup My Movie
Source	DVD/BD
Activation du téléviseur	Activer
Activation de la source	Activer
Activation de l'ampli-tuner	Activer
Changement de source de l'ampli-tuner	Activer
Lecture de la source	Activer

Source

Ce paramètre vous permet de sélectionner la source d'entrée.

Activation du téléviseur

Activer : « Activer » allumer le téléviseur.

Désactiver : « Désactiver » allumer le téléviseur.

Cette option permet d'allumer le téléviseur quand le bouton ACTIVITIES est pressé.

Activation de la source

Activer : « Activer » allumer la source.

Désactiver : « Désactiver » allumer la source.

Cette option permet d'allumer la source quand le bouton ACTIVITIES est pressé.

Activation de l'ampli-tuner

Activer : « Activer » allumer l'Ampli-tuner AV.

Désactiver : « Désactiver » allumer l'Ampli-tuner AV.

Cette option permet d'allumer l'Ampli-tuner AV quand le bouton ACTIVITIES est pressé.

Changement de source de l'amplituner

Activer : Le sélecteur d'entrée de l'Ampli-tuner AV est changé.

Désactiver : Le sélecteur d'entrée de l'Ampli-tuner AV n'est pas changé.

Cette option permet de changer le sélecteur d'entrée de l'Ampli-tuner AV quand le bouton ACTIVITIES est pressé.

Lecture de la source

Activer : « Activer » commencer la lecture de la source.

Désactiver : « Désactiver » commencer la lecture de la source.

Cette option permet à la source de commencer la lecture quand le bouton ACTIVITIES est pressé.

Voici les réglages par défaut.

élément	Réglages par défaut
	My Movie	My TV	My Music
Source DVD CBL CD
Activation du téléviseur	Activer Activer		Désac-tiver
Activation de la source	Activer Activer Activer
Activation de l'ampli-tuner	Activer Activer Activer
Changement de source de l'ampli-tuner	Activer Activer Activer
Lecture de la source	Activer	Désac-tiver	Activer

6

Appuyez sur [ENTER].

Un message de transfert s'affiche.

8-2. Activities Setup My Movie Nous sommes prêts à transférer les données à la télécommande. Tenez la télécommande en face de l'amplit-tuner. Utilisez le bouton ENTER de la télécommande pour activer "OK".Prêt? OK

Pour utiliser la télécommande, pointez-la vers le capteur infrarouge de l'Ampli-tuner AV, tel qu'indiqué ci-dessous.

Émetteur Ampli-tuner AV Capteur entrant 15° 15° 15° à partir du centre (gauche/droite/haut/bas) 16 pieds environ (5 m)

7

Sur la télécommande, pressez le bouton [ENTER].

8-2. Activities Setup My Movie Patientoz

Une fois le transfert réussi, l'écran suivant s'affiche.

8-2. Activities Setup My Movie Opération réussie Retour

8

Lorsque vous avez terminé, appuyez sur le bouton [ENTER].

Le menu « 8-2. Activities Setup » s'affiche à l'écran.

9

Lorsque vous avez terminé, appuyez sur le bouton [SETUP].

Le menu de configuration se ferme.

Apprentissage des commandes

La télécommande de l'Ampli-tuner AV peut apprendre les commandes d'autres télécommandes. En transmettant par exemple la commande de lecture de la télécommande depuis votre lecteur CD, la télécommande peut l'apprendre et transmettre exactement la même commande lorsque son bouton de lecture [▶] est pressé en mode distant CD.

Ceci est utile quand vous avez entrée le code de télécommande correct (page 125) mais que certains boutons ne fonctionnent pas correctement.

ON STANDSY ZONE RED GREEN OFF MT MORE NET TY MT NSC REMOTE MODE INPUT Selection POTATO CREAM CREAM GAME TUNES TURS AUX PORT CUSTOM CD HAND NET REMOTE MODE TV RECIVERS ALTRAL I/O TV TV VOL + CH DISC VDL ALBUM

1

REMOTE MODE DVD/BD VCR/DVR CBL/SAT GAME TUNER TV/TAPE AUX PORT CUSTOM CD PHONO NET MODE TV + ON

(3 secondes)

Tout en maintenant enfoncé le bouton REMOTE MODE pour le mode dans lequel vous souhaitez utiliser la commande, pressez et maintenez enfoncé le bouton [ON] jusqu'à ce que le bouton REMOTE MODE s'allume (3 secondes environ).

2

Sur la télécommande fournie, pressez le bouton qui doit apprendre la nouvelle commande.

3

Pointez les télécommandes face à face, à une distance de 5 à 15 cm environ (2 à 6 pouces), puis pressez et maintenez enfoncé le bouton dont vous souhaitez apprendre la commande jusqu'à ce que le bouton REMOTE MODE clignote.

Si l'apprentissage de la commande a réussi, le bouton REMOTE MODE clignote deux fois.

De 5 à 15 cm environ (2 à 6 pouces) Télécommande fournie (RC-745M)

4

Pour apprendre plus de commandes, répétez les points 2 et 3.

Pressez le bouton REMOTE MODE lorsque vous avez terminé. Le bouton REMOTE MODE clignote deux fois.

Remarques :

• Les boutons suivants ne peuvent pas apprendre de nouvelles commandes : REMOTE MODE, ACTIVITIES [ALL OFF], [MY MOVIE], [MY TV], [MY MUSIC].
• La télécommande peut apprendre 70 à 90 commandes environ, bien que ce nombre puisse être inférieur en cas d'apprentissage de commandes occupant beaucoup de mémoire.
• Les boutons de la télécommande, tels que lecture, arrêt, pause, etc., sont préprogrammés avec des commandes permettant de commander les lecteurs CD, magnétophones et lecteurs DVD Onkyo. Ils peuvent cependant apprendre de nouvelles commandes et vous pouvez rétablir les commandes préprogrammées à tout moment en réinitialisant la télécommande (cf. page 126).
• Pour écraser une commande apprise auparavant, répétez cette procédure.
• En fonction de la télécommande que vous utilisez, certains boutons peuvent ne pas fonctionner comme prévu, ou il peut être impossible d'apprendre les commandes de certaines télécommandes.
• Seules les commandes de télécommandes à infrarouges peuvent être apprises.
• Quand les piles de la télécommande sont vides, toutes les commandes apprises sont perdues et doivent à nouveau être apprises. Ne jetez pas vos autres télécommandes !

■Effacement des télécommandes apprises

1. Tout en maintenant enfoncé le bouton REMOTE MODE pour le mode dans lequel vous souhaitez effacer la commande, pressez et maintenez enfoncé le bouton TV [I/∅] jusqu'à ce que le bouton REMOTE MODE s'allume (3 secondes environ).

2. Pressez le bouton REMOTE MODE ou le bouton dont vous souhaitez effacer les commandes. Le bouton REMOTE MODE clignote deux fois. Quand vous pressez le bouton REMOTE MODE, toutes les commandes apprises dans ce mode seront effacées.

Utilisation des macros normales

Vous pouvez programmer les boutons ACTIVITIES de la télécommande pour qu'ils exécutent une séquence d'actions de télécommande.

Exemple :

Pour lire un CD, vous devez en général exécuter les actions suivantes :

1. Presser le bouton [RECEIVER] pour sélectionner le mode télécommande de l'Ampli-tuner.
2. Presser le bouton [ON] pour allumer l'Ampli-tuner AV.
3. Presser le bouton [CD] pour sélectionner la source d'entrée CD.
4. Presser le bouton lecture [▶] pour lancer la lecture sur le lecteur CD.

Vous pouvez programmer les boutons ACTIVITIES de façon à exécuter ces quatre actions en pressant un seul bouton.

Création des macros

Chaque bouton ACTIVITIES peut mémoriser une macro, et chaque macro peut contenir jusqu'à 32 commandes.

ALL OFF HOME MOVIE, MY TV, MY MUSIC RECEIVER

1

RECEIVER + MY MOVIE MY TV MY MUSIC

(3 secondes)

Tout en maintenant enfoncé le bouton [RECEIVER], pressez et maintenez enfoncé le bouton [MY MOVIE], [MY TV], ou [MY MUSIC] jusqu'à ce que le bouton [MY MOVIE], [MY TV], ou [MY MUSIC] s'allume (3 secondes environ).

2

Pressez les boutons dont vous souhaitez programmer les actions dans la macro dans l'ordre dont vous souhaitez qu'elles soient exécutées.

Pour l'exemple du CD ci-dessus, vous devrez presser les boutons suivants : [ON], [CD], lecture [▶]

Remarque :

Le bouton [MODE] n'est pas disponible pour l'opération de création de macro.

3

Lorsque vous avez terminé, pressez à nouveau le bouton ACTIVITIES.

Le bouton ACTIVITIES clignote deux fois.

Si vous saisissez 32 commandes, la procédure s'arrête automatiquement.

Remarque :

Si vous apprenez une nouvelle commande macro, la macro d'origine ne fonctionnera plus. Si vous la récupérez, vous devrez effectuer à nouveau l'apprentissage.

Exécution des macros

Pressez le bouton [MY MOVIE], [MY TV], ou [MY MUSIC].

Les commandes de la macro sont transmises dans l'ordre de leur programmation. Maintenez la télécommande pointée vers l'Amplituner AV jusqu'à ce que toutes les commandes aient été transmises.

Les macros peuvent être exécutées à tout moment, quelle que soit le mode télécommande courant.

Effacement des macros

1

(3 secondes)

Tout en maintenant enfoncé le bouton [AUDIO], pressez et maintenez enfoncé le bouton [ALL OFF] dont vous souhaitez effacer la macro jusqu'à ce que le bouton [ALL OFF] s'allume (3 secondes environ).

2

Pressez à nouveau le bouton [ALL OFF].

Le bouton [ALL OFF] clignote deux fois.

Remarques :

• Il passe en mode Easy macro quand la macro est effacée (page 65).
• Lorsque vous utilisez le mode macro normal, vous ne pouvez pas utiliser la commande easy macro comprenant le changement de l'appareil source.

Si vous rencontrez un problème lors de l'utilisation de l'Ampli-tuner AV, recherchez la solution dans cette section. Si vous ne pouvez pas résoudre vous-même le problème, contactez votre revendeur Onkyo.

Si vous ne pouvez pas résoudre vous-même le problème, essayez de réinitialiser l'Ampli-tuner AV avant de contacter votre revendeur Onkyo.

Pour réinitialiser l'Ampli-tuner AV à ses réglages d'usine, allumez-le et, tout en maintenant le bouton [VCR/DVR] enfoncé, pressez le bouton [ON/STANDBY]. « Clear » sera affiché et l'Ampli-tuner AV passera en mode veille.

VCR/DVR + ON/STANDBY

La réinitialisation de l'Ampli-tuner AV supprimera vos stations de radio pré-réglées et vos paramètres personnalisés.

(HT-RC180):

Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à la sortie MONITOR OUT vidéo composite ou S-vidéo, ou COMPONENT VIDEO MONITOR OUT, utilisez l'afficheur de l'Ampli-tuner AV lorsque vous modifiez les réglages.

Alimentation

L'Ampli-tuner AV ne s'allume pas

• Assurez-vous que le cordon d'alimentation est bien branché sur la prise murale.
• Débranchez le cordon d'alimentation de la prise murale, attendez 5 secondes au moins, puis rebranchez-le.

L'Ampli-tuner AV s'éteint dès qu'on l'allume

• Le circuit de protection de l'ampli a été activé. Débranchez immédiatement le cordon d'alimentation de la prise murale. Débranchez tous les câbles des enceintes et des sources d'entrée, et laissez le cordon d'alimentation de l'Ampli-tuner AV débranché pendant 1 heure. Ensuite, rebranchez le cordon d'alimentation et réglez le volume au maximum. Si l'Ampli-tuner AV reste allumé, réglez le volume au minimum, débranchez le cordon d'alimentation, et rebranchez les enceintes et les sources d'entrée. Si l'Ampli-tuner AV s'éteint lorsque vous réglez le volume au maximum, débranchez le cordon d'alimentation et contactez votre revendeur Onkyo.

Audio

Aucun son n'est reproduit, ou le son très faible

• Assurez-vous que la source d'entrée numérique a bien été sélectionnée (page 50).
• Assurez-vous que toutes les fiches de branchement audio sont enfoncées complètement (page 24).

• Assurez-vous que les entrées et les sorties de tous les appareil sont branchées correctement (pages 26-40).

• Assurez-vous que la polarité des câbles d'enceinte est correcte, et que les fils dénudés sont en contact avec la partie métallique de chaque borne d'enceinte (page 19).

• Assurez-vous que la source d'entrée a bien été sélectionnée (page 60).
• Assurez-vous que les câbles d'enceinte ne sont pas en court-circuit.
• Vérifiez le réglage du volume. Il peut être réglé sur - dB, et de -81,5 dB à +18,0 dB (page 60). L'Ampli-tuner AV est conçu pour vous faire profiter des joies du home-cinéma. Il est doté d'une large plage de volume pouvant être réglée avec précision.
• Lorsque des écouteurs sont branchés sur la prise PHONES, aucun son n'est restitué par les enceintes (page 63).
• Si aucun son n'est restitué par un lecteur DVD branché sur l'entrée HDMI IN, vérifiez les paramètres de sortie du lecteur DVD, en veillant à sélectionner un format audio pris en charge.
• Vérifiez les paramètres de sortie audio numérique de l'appareil branché. Sur certaines consoles de jeu, comme celles prenant en charge les DVD, le paramètre est désactivé par défaut.
• Avec certains DVD-vidéo, vous devez sélectionner un format de sortie audio dans un menu.
• Si votre platine disques utilise une cellule à bobines mobiles, vous devez brancher un préamplificateur ou un transformateur.
• Assurez-vous qu'aucun câble de branchement n'est plié, torsadé, ou endommagé.
• Tous les modes d'écoute n'utilisent pas l'ensemble des enceintes (page 81).
• Indiquez les distances des enceintes (page 86) et réglez le niveau sonore de chaque enceinte (page 87).
• Assurez-vous que le microphone de configuration des enceintes n'est plus branché.
• Le format du signal d'entrée est réglé sur PCM ou DTS. Réglez-le sur Auto (page 103).

Seuls les enceintes avant reproduisent un son

• Lorsque le mode d'écoute DTS Surround Sensation, Stereo, ou Mono est sélectionné, seuls les enceintes avant et le subwoofer restituent le son.
• En mode d'écoute mono, seules les enceintes avant restituent un son si le paramètre « Enceinte de dest. » est réglé sur « G / D » (page 89).
• Vérifiez la configuration des enceintes (page 85).

Seule l'enceinte centrale reproduit un son

• Si vous utilisez le mode d'écoute Dolby Pro Logic IIx Movie, Dolby Pro Logic IIx Music, ou Dolby Pro Logic IIx Game avec une source en mono, comme une station de radio AM ou un programme télévisé en mono, le son est concentré dans l'enceinte centrale.
• En mode d'écoute mono, seules les enceintes avant restituent un son si le paramètre « Enceinte de dest. » est réglé sur « Center » (page 89).
• Assurez-vous que les enceintes sont configurées correctement (page 85).

Les enceintes surround ne reproduisent aucun son

• Lorsque le mode d'écoute DTS Surround Sensation, T-D (Theater-Dimensional), Stereo, ou Mono est sélectionné, les enceintes surround ne restituent aucun son.
• En fonction de la source et du mode d'écoute sélectionné, il est possible que peu de sons soient reproduits par les enceintes surround. Sélectionnez un autre mode d'écoute.
• Assurez-vous que les enceintes sont configurées correctement (page 85).

L'enceinte centrale ne reproduit aucun son

- Lorsque le mode d'écoute DTS Surround Sensation ou stéréo est sélectionné, l'enceinte centrale ne restitue aucun son.

- En mode d'écoute mono, seules les enceintes avant restituent un son si le paramètre « Enceinte de dest. » est réglé sur « G / D » (page 89).

- Assurez-vous que les enceintes sont configurées correctement (page 85).

Les enceintes avant hautes et les enceintes surround arrière ne restituent aucun son

• Selon le mode d'écoute sélectionné, il se peut qu'aucun son ne soit restitué par les enceintes avant hautes, avant larges et surround arrière. Sélectionnez un autre mode d'écoute (page 81).
• Avec certaines sources, le son restitué par les enceintes avant hautes, avant larges et les enceintes surround arrière peut être assez faible.
• Assurez-vous que les enceintes sont configurées correctement (page 85).
• Lors de l'utilisation de la zone 2 amplifiée, la lecture dans la pièce principale est réduite à un son en 5.1 canaux et les enceintes avant hautes et larges n'émettent aucun son (page 115).

Le subwoofer ne reproduit aucun son

• Lorsque vous lisez des supports ne contenant aucune information concernant le canal chargé des effets LFE, le subwoofer peut ne produire aucun son.
• Assurez-vous que les enceintes sont configurées correctement (page 85).

Certains formats de signal ne produisent aucun son

- Vérifiez les paramètres de sortie audio numérique de l'appareil branché. Sur certaines consoles de jeu, comme celles prenant en charge les DVD, le paramètre est désactivé par défaut.

- Avec certains DVD-vidéo, vous devez sélectionner un format de sortie audio dans un menu.

- Certains modes d'écoute ne peuvent pas être sélectionnés avec certains signaux d'entrée (pages 75-80).

Il est impossible d'obtenir une écoute en 6.1/7.1

- Si aucune enceinte avant haute, avant large et surround arrière n'est branchée, ou si les enceintes de la zone 2 sont utilisées, l'écoute en 6.1/7.1 n'est pas possible.

- Vous ne pouvez pas toujours sélectionner tous les modes d'écoute, en fonction du nombre d'enceintes branchées (pages 75-80).

Le volume des enceintes ne peut être réglé comme demandé (le volume ne peut pas être réglé sur +18,0 dB)

• Assurez-vous qu'un volume maximum n'a pas été défini (page 98).
• Si le volume sonore de chacune des enceintes a été réglé à des valeurs positives élevées (page 87), alors le volume principal maximum peut être réduit. Le niveau de volume de chacune des enceintes est réglé automatiquement après exécution de la fonction de correction de pièce et de configuration des enceintes Audissey MultEQ ^ (page 55).

Un bruit parasite est audible

• L'utilisation d'attaches de câbles pour attacher les câbles audio, les câbles des enceintes, etc. peut entraîner une dégradation des performances audio, aussi est-il déconseillé d'en utiliser.
• Un câble audio peut capter des interférences. Essayez de repositionner les câbles.

La fonction Late Night ne fonctionne pas

- Assurez-vous que le support source est bien en Dolby Digital, Dolby Digital Plus, et en Dolby TrueHD (page 104).

À propos des signaux DTS

• Lorsque le programme DTS se termine et que le train de bits DTS s'arrête, l'Ampli-tuner AV reste en mode d'écoute DTS et le voyant DTS reste allumé. Ceci permet d'éviter la génération de bruit lorsque vous utilisez les fonctions pause, avance rapide, ou retour rapide de votre lecteur. Si vous faites passer votre lecteur du mode DTS au mode PCM, vous pourriez ne pas entendre de son, l'Ampli-tuner AV ne passant pas d'un format à l'autre de façon immédiate : dans ce cas, arrêtez votre lecteur pendant 3 secondes environ, puis reprenez la lecture.
• Certains lecteurs CD et LD ne permettent pas de lire correctement les supports DTS, même si votre lecteur est branché à une entrée numérique de l'Ampli-tuner AV. Ceci est généralement dû au fait que le train de bits DTS a été traité (par exemple, le niveau de sortie, le taux d'échantillonnage, ou la distorsion de fréquence a changé), et l'Ampli-tuner AV ne le reconnaît plus comme étant un signal DTS authentique. Dans ce cas, un bruit pourrait se faire entendre.
• Lors de la lecture d'un programme DTS, l'utilisation des fonctions de pause, d'avance rapide, ou de retour rapide de votre lecteur peut produire un petit son audible. Il ne s'agit pas d'un problème de fonctionnement.

Le début d'un signal audio reçu via l'entrée HDMI IN ne peut pas être entendu

- Étant donné que le temps nécessaire à l'identification du format d'un signal HDMI est plus long que celui des autres signaux audio numériques, la sortie audio peut ne pas démarrer immédiatement.

Vidéo

Il n'y a aucune image

• Assurez-vous que toutes les fiches de branchement vidéo sont enfoncées complètement (page 24).
• Assurez-vous que chaque appareil vidéo est branché correctement. (pages 26-40)
• Si votre téléviseur est branché sur la sortie HDMI OUT, sélectionnez le paramètre « - - - - - » dans « Réglage de l'entrée HDMI » page 48 pour regarder des programmes en vidéo composite, S-vidéo ainsi que des sources vidéo composantes.

TX-NR807 :

Assurez-vous que « HDMI » est sélectionné dans le paramètre « Sortie écran ».

- Si la source vidéo est branchée sur une entrée vidéo composant, vous devez associer cette entrée à une touche de sélection d'entrée (pages 49), et votre téléviseur doit être branché soit sur la sortie HDMI OUT, soit sur la sortie COMPONENT VIDEO MONITOR OUT (pages 26 et 30).

TX-NR807 :

Dans le paramètre “Sortie écran”, sélectionnez “HDMI” pour HDMI OUT, “Analogique” pour COMPONENT VIDEO MONITOR OUT.

• Si la source vidéo est branchée à une entrée S-vidéo ou vidéo composite, votre téléviseur doit être branché à la sortie HDMI OUT ou à la sortie S-vidéo ou vidéo composite correspondante (pages 30 et 26).
• Si la source vidéo est branchée sur une entrée HDMI, vous devez associer cette entrée à une touche de sélection d'entrée (page 48), et votre téléviseur doit être branché sur la sortie HDMI OUT (page 26).
• Lorsque le mode d'écoute Pure Audio est sélectionné, le circuit vidéo est éteint, et seuls les signaux vidéo provenant de l'entrée HDMI IN peuvent être reproduits.
• Sur votre téléviseur, assurez-vous que l'entrée vidéo à laquelle l'Ampli-tuner AV est branché est bien sélectionnée.

Aucune image provenant d'une source branchée sur l'entrée HDMI IN n'est reproduite

• L'utilisation d'un adaptateur HDMI vers DVI ne garantit un fonctionnement fiable. De plus, les signaux vidéo provenant d'un ordinateur ne sont pas garantis (page 26).
• Quand la « Résolution » (page 47) est réglée sur une résolution non prise en charge par le téléviseur, aucune vidéo n'est transmise par la sortie HDMI OUT.
• Si le message « Resolution Error » apparaît à l'écran de l'Ampli-tuner AV, votre téléviseur ou écran n'est pas compatible avec la résolution vidéo choisie; sélectionnez-en une autre sur votre lecteur DVD.

Les menus OSD ne s'affichent pas

• Sur les modèles européens, indiquez la norme de diffusion des téléviseurs utilisée dans votre région dans le paramètre « Réglage du format TV », page 52.
• Sur votre téléviseur, assurez-vous que l'entrée vidéo à laquelle l'Ampli-tuner AV est branché est bien sélectionnée.

L'image est déformée

- Sur les modèles européens, indiquez la norme de diffusion des téléviseurs utilisée dans votre région dans le paramètre « Réglage du format TV », page 52.

L'affichage immédiat n'apparaît pas

• Si vous sélectionnez « HDMI » dans le paramètre « Sortie écran » (page 46), l'affichage immédiat ne s'affichera quand le signal d'entrée provenant de COMPONENT VIDEO IN sera émis vers un appareil branché à COMPONENT VIDEO MONITOR OUT (TX-NR807).
• En fonction du signal d'entrée, l'affichage immédiat peut ne pas apparaître lorsque le signal d'entrée provenant de l'entrée HDMI IN est transmis à un appareil branché à la sortie HDMI OUT.

Tuner

La réception est parasitée, la réception stéréo FM est parasitée, ou le voyant FM STEREO ne s'allume pas

• Déplacez votre antenne.
- Éloignez l'Ampli-tuner AV de votre téléviseur ou de votre ordinateur.
- Écoutez la station en mono (page 66).
- Lorsque vous écoutez une station AM, l'utilisation de la télécommande peut créer un bruit.
- Le passage de véhicules et d'avions à proximité peut créer des interférences.
- Les murs en béton affaiblissent les signaux radio.
- Si aucune solution ne permet d'améliorer la réception, installez une antenne extérieure.

Télécommande

La télécommande ne fonctionne pas

• Assurez-vous que les piles ont été insérées en respectant la polarité (page 14).
• Insérez des piles neuves. N'insérez pas des piles de types différents et ne mélangez pas des piles neuves avec des piles usagées (page 14).
• Assurez-vous que la télécommande n'est pas trop éloignée de l'Ampli-tuner AV, et que rien ne vient obstruer le signal entre la télécommande et le capteur de télécommande de l'Ampli-tuner AV (page 14).
• Assurez-vous que l'Ampli-tuner AV n'est pas exposé à la lumière directe du soleil ou à un éclairage fluorescent. Déplacez-le si nécessaire.
• Si l'Ampli-tuner AV est installé dans un meuble doté de portes en verre teinté, la télécommande peut ne pas fonctionner correctement lorsque les portes sont fermées.
• Assurez-vous que vous avez sélectionné le bon mode de télécommande (pages 15 et 127-133).
• Lors de l'utilisation de la télécommande pour contrôler les appareils audiovisuels d'autres fabricants, certains boutons peuvent ne pas fonctionner comme prévu.
• Assurez-vous que vous avez saisi le bon code de télécommande (page 125).
• Assurez-vous que vous avez défini le même identifiant sur l'Ampli-tuner AV et sur la télécommande (page 100).

Il est impossible de commander d'autres appareils

• S'il s'agit d'un appareil Onkyo, assurez-vous que le câble RI et que le câble analogique sont branchés correctement. L'utilisation seule d'un câble RI ne sera pas suffisante (page 41).
• Assurez-vous que le bon mode de télécommande est sélectionné (pages 15 et 127-133).
• Si vous avez branché un enregistreur de MD, un enregistreur de CD, une station d'accueil RI Onkyo prenant en charge le RI aux prises TV/TAPE IN/OUT, ou une station d'accueil RI aux prises GAME IN ou VCR/DVR IN, vous devez régler l'affichage sur MD, CDR, ou DOCK pour que la télécommande fonctionne correctement (page 53).
  Si vous ne pouvez pas faire fonctionner l'appareil, vous devrez entrer le code de télécommande approprié (page 125).
• Pour commander un appareil d'un autre fabricant, pointez la télécommande vers celui-ci.
• Pour commander un appareil Onkyo branché via le RI, pointez la télécommande vers l'Ampli-tuner AV. Assurez-vous que vous avez d'abord entré le code de télécommande approprié (page 126).
• Pour commander un appareil Onkyo qui n'est pas branché via le RI, ou un appareil d'un autre fabricant, pointez la télécommande vers cet appareil. Assurez-vous que vous avez d'abord entré le code de télécommande approprié (page 125).
• Le code de télécommande entré peut être incorrect. Si plusieurs codes sont proposés, essayez-les tous.

Apprentissage des commandes depuis la télécommande d'un autre appareil impossible

• Lors de l'apprentissage des commandes, assurez-vous que les extrémités de transmission des deux télécommandes sont face à face.
• Essayez-vous d'apprendre avec une télécommande qui n'est pas prévue pour l'apprentissage ? Certaines commandes ne peuvent pas être apprises, notamment celles qui comportent plusieurs instructions.

Station d'accueil pour iPod

Il n'y a aucun son

• Assurez-vous que votre iPod est effectivement en lecture.
• Assurez-vous que votre iPod est introduit correctement dans la station d'accueil.
• Assurez-vous que la station d'accueil de la série UP-A1 est branchée à la prise UNIVERSAL PORT de l'Ampli-tuner AV.
• Assurez-vous que l'Ampli-tuner AV est allumé, que la source d'entrée est sélectionnée correctement et que le volume n'est pas trop bas.
• Assurez-vous que les fiches sont entièrement enfoncées.
• Essayez de réinitialiser votre iPod.

Il n'y a pas de vidéo

• Assurez-vous que le réglage TV OUT de votre iPod est sur On.
• Assurez-vous que l'entrée est sélectionnée correctement sur votre téléviseur ou sur l'Ampli-tuner AV.

- Certaines versions d'iPod ne transmettent pas de vidéo.

La télécommande de l'Ampli-tuner AV ne commande pas votre iPod

- Assurez-vous que votre iPod est introduit correctement dans la station d'accueil. Si votre iPod est dans un étui, il risque de ne pas être connecté correctement à la station. Extrayez toujours l'iPod de son étui avant de l'introduire dans la station d'accueil.

- L'iPod ne peut pas être utilisé quand il affiche le logo Apple.

- Assurez-vous que vous avez sélectionné correctement le mode à distance.

- Quand vous utilisez la télécommande de l'Amplituner AV, pointez-la vers votre amplificateur.

- Si vous ne pouvez toujours pas commander votre iPod, lancez la lecture en pressant le bouton de lecture de votre iPod. Le fonctionnement à distance devrait alors être possible.

- Essayez de réinitialiser votre iPod.

- En fonction de l'iPod, certains boutons peuvent ne pas fonctionner comme prévu.

- Vous ne pouvez pas commander votre iPod si la batterie est très faible. Utilisez l'iPod après l'avoir laissé charger pendant quelques temps.

L'Ampli-tuner AV sélectionne sans prévenir votre iPod comme source d'entrée

- Mettez toujours en pause la lecture de l'iPod avant de sélectionner une autre source d'entrée. Si la lecture n'est pas en pause, la fonction de changement direct risque de sélectionner par erreur votre iPod comme source d'entrée lors de la transition entre des morceaux.

Enregistrement

Impossible d'enregistrer

• Assurez-vous que la bonne entrée est sélectionnée sur votre enregistreur.
• Lorsque le mode d'écoute Pure Audio est sélectionné, l'enregistrement n'est pas possible, car aucun signal vidéo n'est reproduit. Sélectionnez un autre mode d'écoute.

Zone 2/3

Il n'y a aucun son

- Seuls les appareils branchés sur des entrées analogiques peuvent être lus dans la zone 2/3.

Serveur musical et radio en ligne

Impossible d'accéder au serveur ou à la radio en ligne

• Vérifiez la connexion au réseau entre l'Ampli-tuner AV et votre routeur ou commutateur.
• Assurez-vous que votre modem et votre routeur sont branchés correctement et assurez-vous qu'ils sont tous les deux en marche.
• Assurez-vous que le serveur est actif, qu'il fonctionne et qu'il est compatible avec l'Ampli-tuner AV (page 112).
  • Vérifiez les « Réseau » (page 113).

La lecture s'arrête lorsque vous écoutez des fichiers musicaux sur le serveur

• Assurez-vous que votre serveur est compatible avec l'Ampli-tuner AV (page 112).
• Si vous téléchargez ou copier des fichiers de grande dimension sur votre ordinateur, la lecture peut être interrompue. Essayez de fermer les programmes non utilisés, utilisez un ordinateur plus puissant ou utilisez un serveur dédié.
• Si le serveur transmet simultanément des fichiers musicaux de grande dimension à plusieurs appareils en réseau, le réseau peut être surchargé et la lecture peut être interrompue. Réduisez le nombre d'appareils de lecture sur le réseau, mettez-vous serveur à jour ou utilisez un commutateur au lieu d'un concentrateur.

Impossible de se connecter à l'Ampli-tuner AV depuis un navigateur Internet

• Si vous utilisez le protocole DHCP, votre routeur peut ne pas toujours allouer la même adresse IP à l'Amplituner AV, par conséquent, si vous ne réussissez à vous connecter à un serveur ou à une webradio, vérifiez l'adresse IP de l'Ampli-tuner AV sur l'écran Réseau.
  • Vérifiez les Réglages réseau (page 113).

Autres problèmes

Le son change lorsque je branche mes écouteurs

- Lorsque vous branchez un casque, le mode d'écoute passe automatiquement en stéréo, à moins qu'il ne soit déjà réglé sur Stereo, Mono, Direct, Pure Audio ou DTS Surround Sensation.

L'affichage ne fonctionne pas

- L'affichage est désactivé lorsque le mode d'écoute Pure Audio est sélectionné.

Comment puis-je modifier la langue d'une source multiplexée ?

- Utilisez le paramètre « Multiplex » dans le menu « Réglage audio » pour sélectionner l'option « Principal » ou « Sub » (page 89).

Les fonctions RI ne fonctionnent pas

- Pour pouvoir utiliser la fonction RI, vous devez établir une connexion RI et une connexion audio analogique (RCA) entre l'appareil et l'Ampli-tuner AV, même s'ils sont raccordés par une liaison numérique (page 41).

Les fonctions Auto Power On/Standby et Direct Change ne fonctionnent pas pour les appareils branchés via RI

- Ces fonctions sont désactivées lorsque la Zone 2/3 est activée.

Lors de l'exécution de la « Correction de pièce et configuration des enceintes

Audyssey MultEQ® », les mesures échouent et le message « bruit ambiant trop élevé » s'affiche.

- Ceci peut être causé par un mauvais fonctionnement d'une enceinte. Assurez-vous que l'enceinte reproduit des sons normaux.

Les paramètres suivants peuvent être réglés pour les entrées S-vidéo, vidéo composite et COMPONENT VIDEO

Vous devez utiliser les boutons de l'Ampli-tuner AV pour effectuer ces réglages.

1. Appuyez sur la touche [SETUP] tout en maintenant enfoncée la touche de sélection d'entrée de la source d'entrée que vous souhaitez paramétrer.
2. Utilisez les touches Gauche et Droite [◀]/[▶] pour modifier les paramètres.
3. Appuyez sur le bouton du sélecteur d'entrée de la source d'entrée que vous voulez sélectionner lorsque vous avez terminé.

- Atténuation de la vidéo

Ce paramètre peut être sélectionné pour les entrées DVD/BD, VCR/DVR, CBL/SAT, GAME, AUX, ou COMPONENT VIDEO. (Vous devez affecter la source d'entrée pour l'entrée COMPONENT VIDEO.) Si une console de jeux est branchée à l'entrée S-vidéo, composite et composantes, et que l'image n'est pas très claire, vous pouvez à nouveau atténuer le gain.

Video ATT : OFF : (par défaut).

Video ATT : ON : le gain est réduit de 2 dB.

L'Ampli-tuner AV contient un micro-ordinateur permettant le traitement du signal et les fonctions de commande. Dans de très rares cas, de grandes interférences, un bruit causé par une source externe, ou l'électricité statique peuvent le bloquer. Dans le cas improbable où cela se produirait, débranchez le cordon d'alimentation de la prise murale, patientez au moins pendant 5 secondes, puis rebranchez-le.

Onkyo n'est pas responsable des dommages causés (comme les pénalités relatives à la location des CD) dus aux enregistrements ayant échoué du fait d'un mauvais fonctionnement de l'appareil. Avant d'enregistrer des données importantes, assurez-vous que le support sera enregistré correctement.

Avant de débrancher le cordon d'alimentation de la prise murale, mettez l'Ampli-tuner AV en veille.

Remarque importante concernant la lecture de vidéos

L'Ampli-tuner AV peut effectuer une conversion ascendante des sources vidéo composantes, S-vidéo et vidéo composite pour permettre leur affichage sur un téléviseur branché sur la sortie HDMI OUT. Cependant, si la qualité de l'image de la source est mauvaise, la conversion ascendante peut empirer la qualité de l'image ou bien même la faire disparaître.

Dans ce cas, suivez la procédure suivante :

1 Si la source vidéo est branchée sur une entrée vidéo composantes, branchez votre téléviseur sur la sortie COMPONENT VIDEO MONITOR OUT.

Si la source vidéo est branchée sur une entrée S-vidéo, branchez votre téléviseur à une sortie MONITOR OUT S.

Si la source vidéo est branchée sur une entrée vidéo composite, branchez votre téléviseur sur la sortie MONITOR OUT V.

2 Dans le menu principal, sélectionnez

« 1. Assignation d'entrée/sortie », puis « 2. Entrée HDMI ».

Sélectionnez la touche de sélection d'entrée adéquate, et associez-la à « - - - - » (page 48).

3 Dans le menu principal, sélectionnez

« 1. Assignation d'entrée/sortie », puis « 3. Entrée vidéo composantes » (page 49) :

Si la source vidéo est branchée sur la prise COMPONENT VIDEO IN1, sélectionnez la touche de sélection d'entrée adéquate, et associez-la à « I N 1 ».

Si la source vidéo est branchée sur la prise COMPONENT VIDEO IN2, sélectionnez la touche de sélection d'entrée adéquate, et associez-la à « I N 2 ».

Si la source vidéo est branchée sur une entrée S-vidéo ou vidéo composite, sélectionnez le sélecteur d'entrée correspondant, et associez-le à « - - - - - ».

Remarque (TX-NR807) :

Si le paramètre « Monitor Out » est réglé sur « Analog », appuyez simultanément sur les touches [VCR/DVR] et [RETURN] de l'Ampli-tuner AV. Sélectionnez « Skip » dans le paramètre « VideoProcessor » sur l'écran. Pour rétablir le réglage d'origine, pressez le même bouton en même temps. Si vous sélectionnez « Utilisé », l'Ampli-tuner AV restitue des signaux vidéo depuis le processeur vidéo.

Section amplificateur

Puissance de sortie nominale

Tous les canaux :

Modèles nord-américains : Puisance continue de 135 W minimum par canal, charges de 8 ohms, 2 canaux utilisant une fréquence de 20 Hz à 20 kHz, avec une distorsion harmonique totale maximale de 0,08 % (FTC) Puisance continue de 145 W minimum par canal, charges de 8 ohms, 2 canaux utilisant une fréquence de 1 kHz, avec une distorsion harmonique totale maximale de 0,7 % (FTC) Puisance continue de 160 W minimum par canal, charges de 6 ohms, 2 canaux utilisant une fréquence de 1 kHz, avec une distorsion harmonique totale maximale de 0,1 % (FTC) Modèles européens : 7 canaux × 180 W à 6 ohms, 1 kHz, 1 canal alimenté (IEC)

Puissance dynamique 300 W (3 Ω, avant)

250 W (4 Ω, avant)

150 W (8 Ω, avant)

DHT (distorsion harmonique totale)

0.08%

Facteur d'amortissement

60 (avant, 1 kHz, 8 Ω)

Sensibilité et impédance d'entrée

200 mV/47 kΩ (LINE)

2,5 mV/47 kΩ, (PHONO MM)

Niveau et impédance de sortie

200 mV/470 Ω (REC OUT)

Surcharge Phono 70 mV (MM 1 kHz 0,5%)

Distorsion de fréquence

5 Hz - 100 kHz/+1 dB - 3 dB (LINE)

Contrôle de la tonalité ±10 dB, 50 Hz (GRAVES)

±10 dB, 20 Hz (AIGUS)

Rapport signal-bruit 110 dB (LINE, IHF-A)

80 dB (PHONO, IHF-A)

Impédance des enceintes

4 Ω - 16 Ω

Section vidéo

Sensibilité d'entrée/Niveau et impédance de sortie

1 Vp-p/75 Ω (composantes et S-vidéo Y)

0,7 V p-p/75 Ω (Composantes PB/CB, PR/CR)

0,28 Vp-p/75 Ω (S-vidéo C)

Distorsion de fréquence de la vidéo composantes

5 Hz - 100 MHz - 3 dB

Section tuner

Plage de fréquences FM

Modèles nord-américains :

87,5 MHz - 107,9 MHz

Modèles européens :

Plage de fréquences AM

Modèles nord-américains :

530 kHz - 1710 kHz

Modèles européens :

522 kHz - 1611 kHz

Stations programmables

40

Tuner numérique (modèles nord-américains uniquement) :

SIRIUS

Généralités

Alimentation Modèles nord-américains :

120 V CA, 60 Hz

Modèles européens :

220 - 240 V CA, 50/60 Hz

Consommation Modèles nord-américains : 8,1 A

Modèles européens :

750 W

Dimensions (L× H× P)

435 × 198,5 × 435,5 ~mm

S-vidéo DVD/BD, VCR/DVR, CBL/SAT, GAME

Composite DVD/BD, VCR/DVR, CBL/SAT, GAME, AUX (avant)

■Sorties vidéo

HDMI OUT

Composantes MONITOR OUT

S-vidéo MONITOR OUT, VCR/DVR OUT

Composite MONITOR OUT, VCR/DVR OUT

■Entrées audio

Entrées numériques Optiques : 2 (arrière), 1 (avant)

Coaxiales : 3 (arrière)

Entrées analogiques DVD/BD, VCR/DVR, CBL/SAT, GAME, AUX (avant), TV/TAPE, CD, PHONO

■Sorties audio

Sorties analogiques TV/TAPE, VCR/DVR, PRE OUT, ZONE2 PRE OUT, ZONE3 PRE OUT

Sorties preout multicanaux

7

Sorties preout subwoofer

2

Sorties enceintes Principale (L, R, C, SL, SR, SBL, SBR, LH, RH, LW, RW)

+ ZONE2 (L, R) / ZONE3 (L, R)

Casque 1

■Borne de contrôle

MIC Oui

RS232 1

Ethernet 1

Entrée IR 1

Sortie IR 1

Sortie enclenchement 12 V

ZONE2 / ZONE3

Les caractéristiques techniques et les fonctionnalités de cet appareil sont susceptibles d'être modifiées sans préavis.

Section amplificateur

Puissance de sortie nominale

Tous les canaux : Puissance continue de 110 W

minimum par canal, charges de 8 ohms, 2 canaux utilisant une fréquence de 20 Hz à 20 kHz, avec une distorsion harmonique totale maximale de 0,08 % (FTC)

Puissance continue de 125 W minimum par canal, charges de 8 ohms, 2 canaux utilisant une fréquence de 1 kHz, avec une distorsion harmonique totale maximale de 0,7 % (FTC)

Puissance continue de 135 W minimum par canal, charges de 6 ohms, 2 canaux utilisant une fréquence de 1 kHz, avec une distorsion harmonique totale maximale de 0,1 % (FTC)

Puissance dynamique 300 W (3 Ω, avant)

250 W (4 Ω, avant)

150 W (8 Ω, avant)

DHT (distorsion harmonique totale)

0.08%

Facteur d'amortissement

60 (avant, 1 kHz, 8 Ω)

Sensibilité et impédance d'entrée

200 mV/47 kΩ (LINE)

2,5 mV/47 kΩ, (PHONO MM)

Niveau et impédance de sortie

200 mV/470 Ω (REC OUT)

Surcharge Phono 70 mV (MM 1 kHz 0,5%)

Distorsion de fréquence

5 Hz - 100 kHz/+1 dB - 3 dB (LINE)

Contrôle de la tonalité ±10 dB, 50 Hz (GRAVES)

±10 dB, 20 Hz (AIGUS)

Rapport signal-bruit 110 dB (LINE, IHF-A)

80 dB (PHONO, IHF-A)

Impédance des enceintes

4 -16

Section vidéo

Sensibilité d'entrée/Niveau et impédance de sortie

1 Vp-p/75 Ω (composantes et S-vidéo Y)

0,7 V p-p/75 Ω (Composantes P_B / C_B , PR / CR )

0,28 Vp-p/75 Ω (S-vidéo C)

Distorsion de fréquence de la vidéo composantes

5 Hz - 100 MHz - 3 dB

Section tuner

Plage de fréquences FM

87,5 MHz - 107,9 MHz

Plage de fréquences AM

530 kHz - 1710 kHz

Stations programmables

40

Généralités

Alimentation 120 V CA, 60 Hz

Consommation 8,1 A

Dimensions (L× H× P)

435× 198,5× 435,5mm

S-vidéo DVD/BD, VCR/DVR, CBL/SAT, GAME

Composite

S-vidéo MONITOR OUT, VCR/DVR OUT

Composite

MONITOR OUT, VCR/DVR OUT

■Entrées audio

Entrées numériques

Optiques : 2 (arrière), 1 (avant)

Coaxiales : 3 (arrière)

Entrées analogiques DVD/BD, VCR/DVR, CBL/SAT,

GAME, AUX (avant), TV/TAPE, CD,

PHONO

■Sorties audio

Sorties analogiques

TV/TAPE, VCR/DVR, PRE OUT,

ZONE2 PRE OUT, ZONE3 PRE OUT

Sorties preout multicanaux

7

Sorties precout subwoofer

2

Sorties enceintes

Les caractéristiques techniques et les fonctionnalités de cet appareil sont susceptibles d'être modifiées sans préavis.

Tableau des résolutions vidéo

Les tableaux qui suivent montrent la manière dont les signaux vidéo sont restitués par l'Ampli-tuner AV à différentes résolutions.

√: Sortie

NTSC

Entrée\Sortie

HDMI COMPOSANTES

S-VIDEO

COMPOSITE

1080p

1080i 720

p 480p

480i 1080

p 1080i

720p 480p

480i 480i

480i

HDMI

1080p

√

1080i

√

√

√

720p

√

√

√

480p

√

√

√

√

480i

√

√

√

√

√

COMPOSANTES

1080p

√

√

1080i

√

√

√

√

720p

√

√

√

^*1

√

480p

√

√

√

√

^*1^*2

^*1^*2

√

480i

√

√

√

√

√

^*1^*2

^*1^*2

^*1

√

S-VIDEO 480i

√

√

√

√

√

^*1^*2

^*1^*2

^*1

^*1

√

^*1

COMPOSITE

480i

√

√

√

√

√

^*1^*2

^*1^*2

^*1

^*1

^*1

√

PAL

Entrée\Sortie

HDMI COMPOSANTES

S-VIDEO

COMPOSITE

1080p

1080i 720

p 576p

576i 1080

p 1080i

720p 576p

576i 57

6i 576i

HDMI

1080p

√

1080i

√

√

√

720p

√

√

√

576p

√

√

√

√

576i

√

√

√

√

√

COMPOSANTES

1080p

√

√

1080i

√

√

√

√

720p

√

√

√

√

√

576p

√

√

√

√

^*2

^*2

√

576i

√

√

√

√

√

^*2

^*2

√

√

S-VIDEO 576i

√

√

√

√

√

^*2

^*2

√

√

√

√

COMPOSITE

576i

√

√

√

√

√

^*2

^*2

√

√

√

√

*1 : TX-NR807
*2 : Le signal de sortie est limité à 480p pour pouvoir être efficace lors de l'effet Macrovision.
