Type d'appareil	Convecteur électrique
Puissance	Non précisé
Alimentation	Électrique
Installation	Murale ou plinthe
Matériau du boîtier	Non précisé
Thermostat intégré	Oui
Protection contre la surchauffe	Oui
Dimensions	Non précisé
Poids	Non précisé
Couleur	Non précisé
Type de chauffage	Convection
Utilisation	Intérieur
Garantie	Non précisé
Accessoires inclus	Non précisé
Normes de sécurité	Conforme aux normes en vigueur

FOIRE AUX QUESTIONS - KLE 1002 AEG

Comment régler la température de ma chaudière AEG KLE 1002 ?

Pour régler la température, tournez le bouton de réglage de la température sur le panneau de commande jusqu'à atteindre la température souhaitée.

Que faire si ma chaudière ne s'allume pas ?

Vérifiez d'abord si l'appareil est branché et si le disjoncteur est activé. Si tout est en ordre, essayez de réinitialiser la chaudière en appuyant sur le bouton de réinitialisation.

Comment purger les radiateurs liés à ma chaudière AEG KLE 1002 ?

Pour purger les radiateurs, utilisez une clé de purge pour ouvrir la vanne de purge sur le radiateur. Attendez que l'air s'échappe, puis refermez la vanne.

Quelle est la pression idéale pour ma chaudière ?

La pression idéale se situe généralement entre 1,0 et 1,5 bar. Vérifiez le manomètre sur le panneau de votre chaudière pour vous assurer que la pression est correcte.

Que faire en cas de fuite d'eau autour de ma chaudière ?

Coupez l'alimentation en eau et électricité de la chaudière. Contactez un professionnel pour diagnostiquer et réparer la fuite.

Comment nettoyer le filtre de ma chaudière ?

Pour nettoyer le filtre, éteignez la chaudière, retirez le couvercle du filtre, nettoyez-le sous l'eau courante et remettez-le en place une fois sec.

Comment savoir si ma chaudière a besoin d'un entretien ?

Si vous remarquez des bruits anormaux, une baisse de performance ou des messages d'erreur sur le panneau de contrôle, il est temps de faire vérifier votre chaudière par un professionnel.

Quelle est la durée de vie moyenne d'une chaudière AEG KLE 1002 ?

La durée de vie moyenne d'une chaudière est d'environ 10 à 15 ans, selon l'utilisation et l'entretien régulier.

Comment réinitialiser ma chaudière AEG KLE 1002 ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de commande pendant quelques secondes jusqu'à ce que l'affichage se réinitialise.

Que faire si le voyant de défaut s'allume ?

Si le voyant de défaut s'allume, consultez le manuel d'utilisation pour le code d'erreur spécifique et suivez les instructions. Si nécessaire, contactez un technicien.

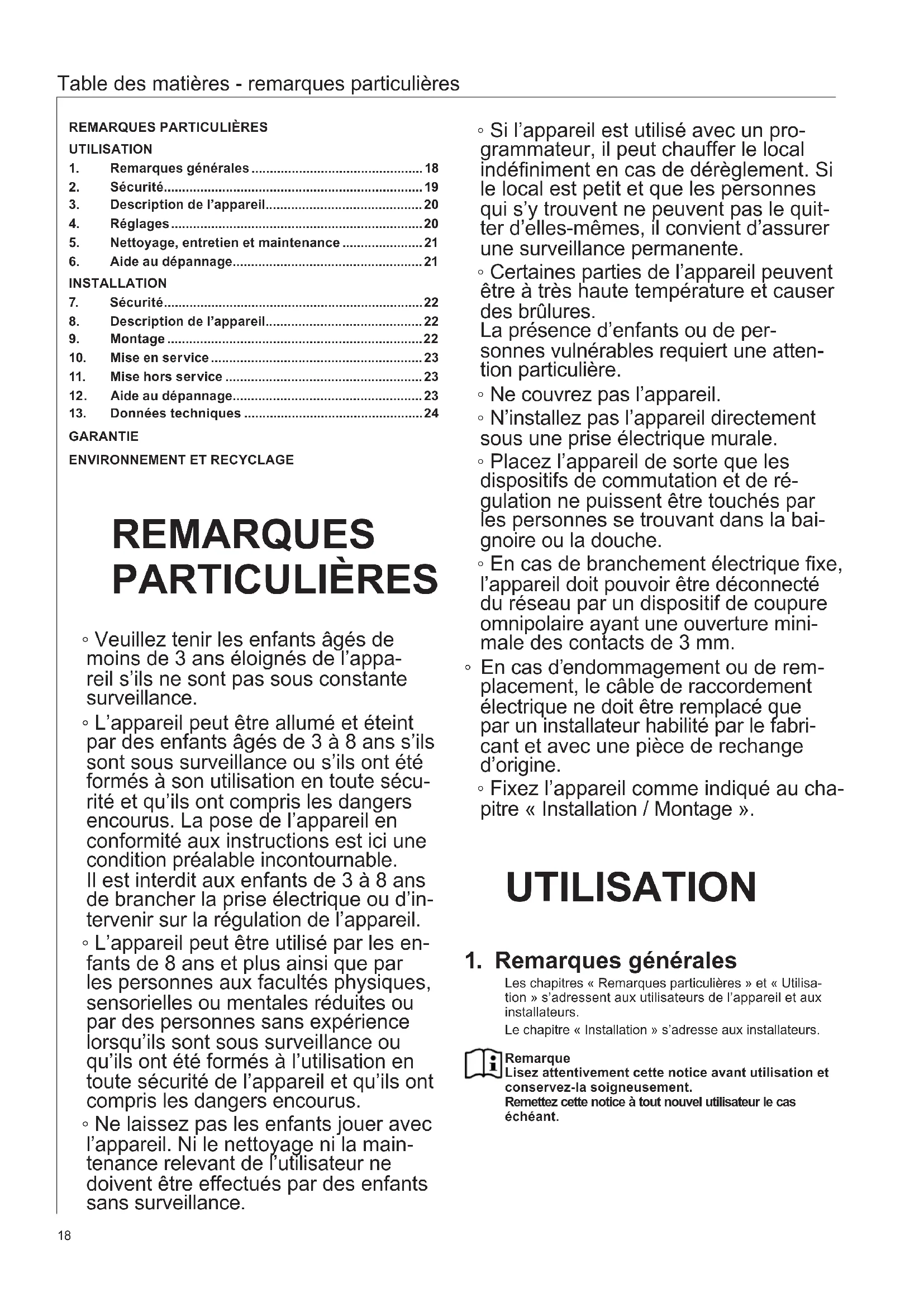

MODE D'EMPLOI KLE 1002 AEG

Plinthe de convecteur

Utilisation et installation 18

Plint convector

1. Remarques generales 18
2. Sécurité 19
3. Description de l'appareil 20
4. Réglages 20
5. Nettoyage, entretien et maintenance 21
6. Aide au dépannage 21

INSTALLATION

1. Sécurité 22
2. Description de l'appareil 22
3. Montage 22
4. Mise en service 23
5. Mise hors service 23
6. Aide au dépannage 23
7. Données techniques 24

GARANTIE

ENVIRONMENTETRECYCLAGE

REMARQUESPARTICULIERES

Veuillez tenir les enfants âgés de moins de 3 ans éloignés de l'appareil s'ils ne sont pas sous constante surveillance.
L'appareil peut être allumé et être int par des enfants âgés de 3 à 8 ans s'il sont sous surveillance ou s'il ont été formés à son utilisation en toute sécurité et qu'ils ont compris les dangers encourus. La pose de l'appareil en conformité aux instructions est ici une condition préalable incontournable. Il est interd it aux enfants de 3 à 8 ans de brancher la prise electrique ou d'intervenir sur la régulation de l'appareil.
L'appareil peut être utilisé par les enfants de 8 ans et plus ainsi que par les personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience lorsqu'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation en toute sécurité de l'appareil et qu'ils ont compris les dangers encourus.
- Ne laïsez pas les enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisateur ne doit être effectuels par des enfants sans surveillance.

Si l'appareil est utilisé avec un programmeur, il peutchauffer le local indéfiniment en cas de dérèglement. Si le local est petit et que les personnes qui s'y trouvent ne peuvent pas le quitter d'elles-mêmes, il convient d'assurer une surveillance permanente.
Certaines parties de l'appareil peuvent ettre a très haute temperature et cause des brûlures.

La presence d'enfants ou de personnes vulnérables requiert une mention particulière.

• Ne couvre pas l'appareil.
• N'installez pas l'appareil directement sous une prise électrique murale.
• Placez l'appareil de sorte que les dispositifs de commutation et de régulation ne puissant être touchés par les personnes se trouvant dans la baignoire ou la douche.
  En cas de branchement electrique fixe, l'appareil doit pouvoir etre déconnecté du reseau par un dispositif de coupure omnipolaire ayant une ouverture minimale des contacts de 3mm
  En cas d'endommagement ou de remplacement, le cable de raccordement électrique ne doit être remplaced que par un installateur habilité par le fabri-cant et avec une piece de rechange d'origine.
  Fixez l'appareil comme indiqué au chapitre « Installation / Montage »

UTILISATION

1. Remarques générales

Les chapitres « Remarques particulières » et « Utilisation » s'adressent aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Lisez attentivement cette notice avant utilisation et conservez-la soigneusement.

Remettez cette notice à tout nouvel utiliser le cas échéant.

1.1 Consignes de sécurité

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger Sont indiqués ici les risques éventuellesment encourus en cas de non-respect de la consigne de sécurité.

» Sont indiquées ici les mesures permettant le pallier au danger.

1.1.2 Symboles, nature du danger

Symbole Nature du danger
!	Blessure
	Électrocution
	Brûlure (brûlure, ébouillantement)

1.1.3 Mentions d'ajretissement

MENTION D'AVERTISSE-MENT	Signification
DANGER	Caracterise des remarques dont le non-respect en-traine de graves lésions,Voire la mort.
AVERTISSE-MENT	Caracterise des remarques dont le non-respect peutentrainer de graves lésions,Voire la mort.
ATTENTION Caracterise des remarques dont le non-respectpeut entrainer des lésions légères ou moyenementgraves.

1 Autres repérages utilisés dans cette documentation

Remarque

Le symbole ci-contre caractérisde des remarques générales.

» Lisez attentivement les remarques.

Symbole Signification
!	Dommages matériels (dommages causés à l'appareil, dommages indi- rects et pollution de l'environnement)
	Recyclage de l'appareil

» Ce symbole signale une action à entreprises. Les actions nécessaires sont décrites étape par étape.

1.2 Remarques apposées sur l'appareil

Symbole Signification
	Ne pas couvir l'appareil

1.3 Unités de mesure

Remarque

Sauf indication contraire, toutes les cotes sont indiquées en millimétres.

2. Sécurité

2.1 Utilisation conforme

Cet apparéil est concu pour le chauffage de locaux. L' apparéil est destiné à une utilisation domestique. Il peut être utilisé sans risques par des personnes qui ne disposent pas de connaissances techniques particulières. L' apparéil peut également être utilisé dans un environnement non domestique, par exemple dans de petites entreprises, à condition que son utilisation soit identique. Tout autre employe est considéré comme non-conformé. Une utilisation conforme de l' apparéil implique le respect de cette notice et de celles relatives aux accessoires utilisés.

2.2 Consignes de sécurité générales

AVERTISSEMENT Brûlure

N'utilizez pas I'appareil ...

si l'espace avec des objets inflammables tels que meubles, rideaux, voilages, textiles etc. est inférieur à la distance minimale imposée.
dans les locaux ou existe un risque d'incendie ou d'explosion en raison de la presence de produits chimiques, poussieres, gaz ou vapeurs. Arez suffisament le local avant de chauffer.
s'il se trouve a proximite immediate de cables ou de recipients susceptibles de contenir ou de transporter des materiaux inflammbes ou explosibles.
- après une chute de l'appareil, ni après un fonctionnement defaillant, ni si un composant de l'appareil est endommagé.
a l'extérieur.

AVERTISSEMENT Brûlure

Ne placez pas d'objets ou de substances combustibles ou inflammables ni d'isolants thermiques sur l'appareil ou dans sa proximite immediate.

AVERTISSEMENT Brûlure

Veillez à ce qu'aucun corps étranger ne pénétre dans les ouvertures d'entrée et de sortie d'air. Cela peut provoquer une electrocution ou un incendie et endommager l'appareil.

AVERTISSEMENT Brûlure

Pour éviter tout incendie, veillez à ne jamais bloquer les ouvertures d'entrée et de sortie d'air. N'utilise jamais l'appareil s'il repose sur une surface molle (lit par ex.) pour éviter que les ouvertures ne soient obstruées.

AVERTISSEMENT Brûlure

Si l'appareil est utilisé avec un programmateur, il peutchauffer le local indéfiniment en cas de déprélement. Si le local est petit et que les personnes qui s'y trouvent ne peuvent pas le quitter d'elles-mêmes, il convient d'assurer une surveillance permanente.

AVERTISSEMENT BLESSURE

Veuillez tenir les enfants ages de moins de 3 ans eloiignés de l'appareil sils ne sont pas sous constante surveillance.

L'appareil peut être allumé et être part des enfants âgés de 3 à 8 ans s'ils sont sous surveillance ou s'ils ont été formés à son utilisation en toute sécurité et qu'ils ont compris les dangers encourus. La pose de l'appareil en conformité aux instructions est ici une condition préalable incontournable. Il est interdir aux enfants de 3 à 8 ans de brancher la prise électrique ou d'intervenir sur la régulation de l'appareil.

L'appareil peut être utilisé par les enfants de 8 ans et plus ainsi que par les personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience lorsqu'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation en toute sécurité de l'appareil et qu'ils ont compris les dangers encourus.

Ne laissez pas les enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisteur ne doit être effectués par des enfants sans surveillance.

ATTENTION Brulure

Certaines parties de l'appareil peuvent ettre a tres haute temperature et cause des brulures. La presence d'enfants ou de personnes vulnérables requiert une attention particuliere.

Dommages matériels

Ne couvre pas l'appareil.

Ne vous servez pas de l'appareil comme escabeau.

2.3 Marquage CE

Le marquage CE certifie que l'appareil répond à toutes les exigences fondamentales :

• directive sur la compatibilité electromagnétique
  · directive basse tension

2.4 Label de conformité

Voir la plaque signalétique sur l'appareil.

3. Description de l'appareil

Cet apparéil est un apparéil de chauffage électrique mural direct.

L'appareil convient par exemple comme chauffage principal ou comme chauffage de complément ou de mi-saison pour des locaux de taille réduite tel un atelier de bricolage ou les chambres d'amis.

L'air est chauffé dans l'appareil par un corps de chauffe et en ressort par le haut par convection naturelle au travers de la grille de sortie d'air. Des ouvertures situées sous l'appareil permettent la déténstration de l'air plus frais de la pierce.

L'habillage externe de l'appareil est en tôle métallique thermolaquée.

La sonde de température et l'unité de commande se trouvent au dos de l'appareil.

L'appareil est muni d'un limiteur de sécurité destiné à couper le chauffage s'il y a risque de surchauffe.

4. Reglages

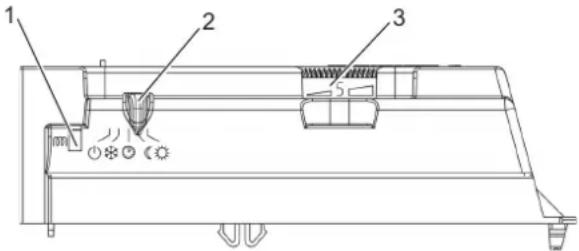

4.1 Unité de commande

L'unité de commande se trouve au dos de l'appareil en haut à droite et elle se manipule par le haut.

D0000047394

1Voyant de chauffe
2 Curseur du mode de fonctionnement
3 Bouton de réglage de la température

Choisissez le mode de fonctionnement souhaite ou eteignez I'appareil a I'aide du curseur.

La molette de température permet de régler la température ambiente souhaïée (de 10 à 30 °C).

Levoyant dechauffesallume des que lechauffage est en marche.Lorsque la tempereatur ambiente souhaitee estatteinte,levoyant dechauffesateint.

4.2 Modes de fonctionnement

Symbole Mode fonctionnement
Appareil éteint
Mode Confort
Mode réduit
Mode automatique
Protection hors gel

4.2.1 Mode Confort

Le thermostat eteint le chauffage automatiquement.
lorsque la temperature ambiente souhaitee est atteinte.
La temperature ambiente est maintainue constante par
une mise en marche intermittente du chauffage.

Procedez de la manière suivante pour régler le mode confort :

» réglez le curseur sur le mode comport.
» tournez la molette vers la gauche sur la position correspondant à la température ambiente souhaitée.

Remarque

Le réglage de la molette peut être différent sur chaque apparéil pour obtenir la même température dans deux pieces distinctes.

Il en va de même si les apparèils se trouvent dans la mêmeandise.

Remarque

Si un fenêtre est ouverte, il est possible que le thermostat d'ambiance ne coupe plus le chauffage.

» Veuillez donc esteindre l'appareil tout le temps de I'aération pour eviter une consommation d'énergie inutile.

4.2.2 Mode réduit

En mode réduit, l'appareil diminue automatiquement de 3,5^ la température ambiente que vous avez fixée pour le mode comfort.

Si vous doivent voirles absenter plus de 2 heures, passez en mode réduit.

» Placez le curseur sur le mode réduit.
tournez la molette vers la gauche sur la position correspondant à la température ambiente souhaïée.

4.2.3 Mode automatique

Vous pouvez raccorder l'appareil à un apparéil de commande en option par l'intérimétaire de la ligne pilote interne (voir chapitre « Installation / Raccordement électrique »).

L'appareil chauffe en mode comfort, réduit ou protection hors gel selon les horaires paramétrés sur l'appareil de commande.

Si vous placez le curseur sur le mode automatique alors qu'aucun apparéil de commande n'est raccordé, l' apparéil fonctionne en mode comport.

4.2.4 Protection hors gel

En mode protection hors gel, le thermostat allume le chauffage automatique des que la temperature ambiente passer en-dessous de 7^

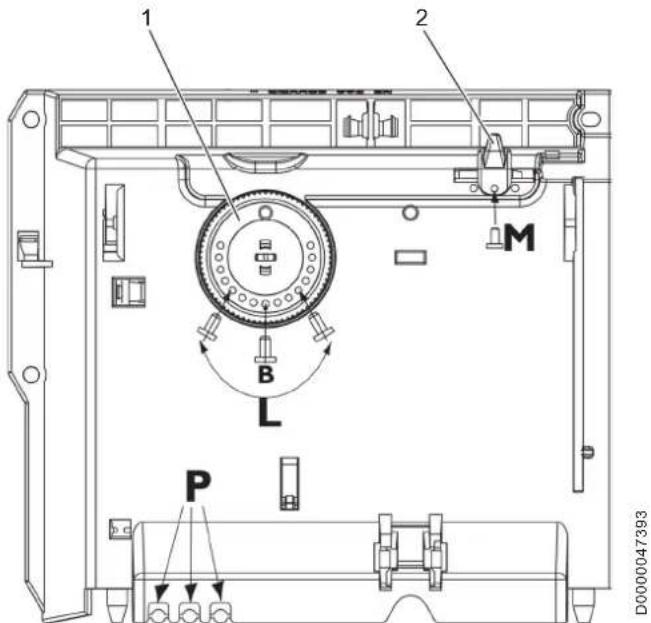

4.3 Limitation des commandes

Au dos de l'unité de commande se trouvent 3 doigs d'in-dexage destinés à limiter ou à déterminer la plage de réglage de la molette et du curseur.

1 Bouton de réglage de la température
2Curseur du mode de fonctionnement
P Logement des doiguits d'indexage en réserve
B Blocage de la molette sur une température définie
L Limitation de la rotation de la molette dans une plaque de température définie
M Blocage du curseur sur un mode de fonctionnement défini

5. Nettoyage, entretien et maintenance

Cet apparéil ne contient aucune piece nécessitant une maintenance par l'utilisateur.

» Nettoyez l'appareil quand il est froid en utilisant des produits de nettoyage usuels.
» Évitez les produits d'entretien abrasifs et corrosifs.
» Si une légère coloration brune apparait sur la carrosserie de l'appareil, nettoyez-la avec un chiffon humide.
» Nettoyez régulierement les grilles de ventilation supérieure et inférieure de l'appareil à l'aide d'un aspirateur.

Ne vaporisez pas de nettoyant en spray dans la fente d'aération.

6. Aide au dépannage

Problème Cause Solution
L'appareil ne chauffe pas.	La température régée est trop BASSE.	Vérifiez la température régée sur l'appareil.
	L'alimentation électrique est coupée.	Contrôlez le disjoncleur de l'installation domestique.
	L'appareil est en sur-chauffe. Le limiteur de sécurité a coupé le chauffage.	Éliminez la cause du problème, entrée ou sortie d'air recouvertes ou encrassées par exemple. Aprés quelques minutes de refroidissement, l'appareil se remet en marche.

Appelez un installer si vous ne reussissez pas à éliminer la cause du problème. Communique-lui le nombre indiqué sur la plaque signalétique pour qu'il puisse vous aider plus rapidement et plus efficacement (000000-00000-00000).

INSTALLATION

7. Sécurité

L'installation, la mise en service, la maintenance et les réparations de cet équipement ne doivent être effectuees que par un installateur qualifie.

7.1 Consignes de sécurité generales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si des accessoires et pieces de rechange d'origine sont utilisés.

72 Prescriptions, normes et directives

Remarque

Respectez la législation et les prescriptions nationales et locales en vigueur.

Sont fournis avec l'appareil :

Fixation murale

8.2 Accessoires

8.2.1 Autres accessoires

Appareil de commande

9. Montage

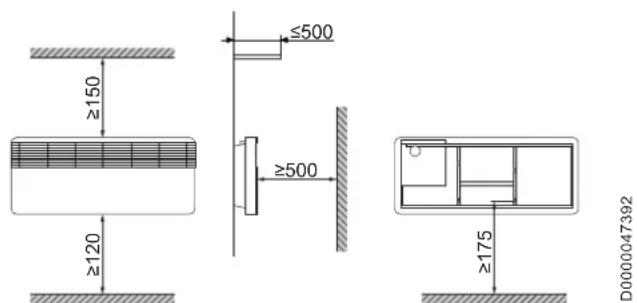

9.1 Lieu d'implantation

AVERTISSEMENT Risque d'électrocution

Placez l'appareil de sorte que les dispositifs de commande et de régulation ne puisent être atteints par les personnes se trouvant dans la baignoire ou sous la douche.

Dommages matériels

Fixez l'appareil sur une paroi verticale capable de résister à une température d'au moins 85^ .

Dommages matériels

N'installez pas l'appareil directement sous une prise electrique murale.

Dommages matériels

Respectez les distances minimales d'espacement avec les objets avoisinants.

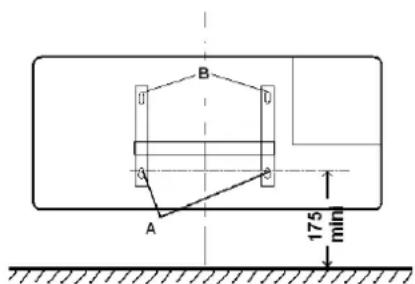

9.2 Montage de la fixation murale

Dommages matériels

Respectez le dégagement nécessaire par rapport au sol.

26_07_31_0064

		KLE 502	KLE 1002
A	mm	210	654

Remarque

Utilisez un matériel de fixation approprié.

» Decrochez la fixation murale de l'appareil.
» Servez-vous de la fixation murale comme gabarit de perçage des trous de fixation.
» Tracez les trou s à l'aide du support mural.
» Percez les trouss et introduisez des chevilles.

Immobilisez la fixation murale au mur à l'aide de vis.

9.3 Montage de l'appareil

» Posez l'appareil en accrochant ses fentes inférieures sur les languettes correspondantes de la fixation murale.

2607310062

» Repoussez l'appareil sur les languettes supérieures.
» Appuyez l'appareil sur l'arrêtoir en direction du mur jusqu'à ce que l'appareil s'encliquette de manière audible sur la fixation murale.

9.4 Démontage de l'appareil

» Déposez l'appareil en appuyant en direction du mur sur les languettes métalliques situées à la partie supérieure de la fixation murale.

AVERTISSEMENT Risque d'electrocution Dans les pièces humides comme les salles de bains et les cuisines, installez la sortie de cable à 25 cm du sol minimum.

AVERTISSEMENT Risque d'electrocution Veiliez à ce que le cable d'alimentation ne soit en contact avec aucune piece de l'appareil.

Dommages matériels L'appareil doit pouvoir etre déconnecté du secteur par un dispositif de coupure omnipolaire ayant une ouverture minimale des contacts de 3mm

Dommages matériels
Respectez les indications de la plaque signalétique. La tension indiquée doit correspondre à la tension du secteur.

Remarque Veillez a ce que la section des conducteurs soit suffisante coté installation electrique.

Remarque Veiliez a ce qu'une sortie de cable encastrée soit installedaune distance of 10 cm minimum a cote de l'appareil.

Remarque
Exécutez tous les travaux de branchement et d'installation electriques conformément aux prescriptions.

L'appareil est livré avec un cable d'alimentation à 3 fils sans prise.

» Branchez les 3 fils du cable de raccordement dans le boitier de sortie de cable comme représenté ci-dessous :

26 07 31 0175

1 Neutre (bleu)
2 Phase (marron)
3 Pilote (noir)

9.5.1 Cable de raccordement circuit de commande

Dommages matériels Si vous utilisez l'appareil en mode automatique a I'aide du fil pilote, respectez impereativement la polarite.

Dommages matériels Si vous n'utilise pas le fil pilote, isolez-le pour éviter les court-circuits.

Il existe 3 possibilités de raccordement de l'appareil :

Raccordement sans fil pilote

Le fil pilote n'est pas raccordé. L'appareil n'est pas piloté.

» Isolez le fil pilote.

Abaisissement de la température commandé par le fil pilote

Pour une réduction de 3,5^ de la température régée au thermostat, le fil pilote noir est commandé par un contact électronique externe (d'unprogrammateur par ex.).

Raccordement du fil pilote à un apparéil de commande

Vou puevez raccorder l'appareil à tout apparéil de commande émettant des signaux pilotes aux formes mentionnées dans le tableau suivant :

Ordre Oscilloscope Mode fon-c-		tournement	Température de chauffe
Pas de courant Mode		Confort	Selon la position de la molette de température
Ondulation compl-plete 230 V		Mode réduit	Environ 3,5 °C en-dessous de la température régée avec la molette
Alternance né-gative -230 V		Protection hors gel	Température de protection hors gel (env. 6 °C)
Alternance positif- tive +230 V		ARRÉT de l'appareil	Aucune

10. Mise en service

10.1 Première mise en service

Des odeurs peuvent émaner de l'appareil lors de la première mise en service. Assurez une aération satisfaisante du local (par exemple en entrebaillant une fenêtre).

10.2 Remise de l'appareil au client

Explique les différentes fonctions de l'appareil à l'utilisateur.
» Attirez particulièrement son attention sur les consignes de sécurité.
» Remettez les instructions d'utilisation et d'installation à l'utilisateur.

11. Mise hors service

» Déplacez le curseur de mode de fonctionnement sur la position « Arrêt »

12. Aide au dépannage

Remarque Seul un installerateur agree est autorise a changer le cable d'alimentation secteur en utilisant des pieces de rechange d'origine.

13. Données techniques

13.1 Cotes et raccordements

b01
D0000047391

KLE 502 KLE 1002
a20 Appareil	Largeur	mm	665
b01 Raccordement électrique Passage des cables électriques
i13 Support mural	Entraxe horizontal	mm	210

13.2 Tableau de données

		KLE 502	KLE 1002
		189771	189772
Caracteristiques électriques
Raccordement secteur		1/N ~ 230/240 V	1/N ~ 230/240 V
Puisance de raccorde-ment	kW	0,5	1
Dimensions
Hauteur	mm	250	250
Profondeur	mm	100	100
Largeur	mm	662	1110
Poids
Poids	kg	4	5,9
Versions
Couleur		blanc, RAL 9016	blanc, RAL 9016
Protection hors gel	°C	7	7
Indice de protection (IP)		IP24	IP24
Classe de protection		II	II
Valeurs
Plage de réglage	°C	10-30	10-30

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux apparèils achetés hors d'Allemagne. Au contraire, c'est la filiale chargée de la distribution de nos produits dans le pays qui est seule habitité à accorder une garantie. Une telle garantie ne pourra cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par autres.

Nous n'accordons aucune garantie pour les apparèils achétés dans des pays où aucune filiale de notre société ne distribuèes nos produits. D'eventuelles garanties accordées par l'importateur restentinchangées.

Environnement et recyclage

Merci de contribuer à la preservation de notre environnement.
Après usage, procédez à l'élimination des matériaux conformément à la reglementation nationale.

BIJZONDERE INFO

BEDIENING
