NÁVOD K OBSLUZE KLE 1002 AEG

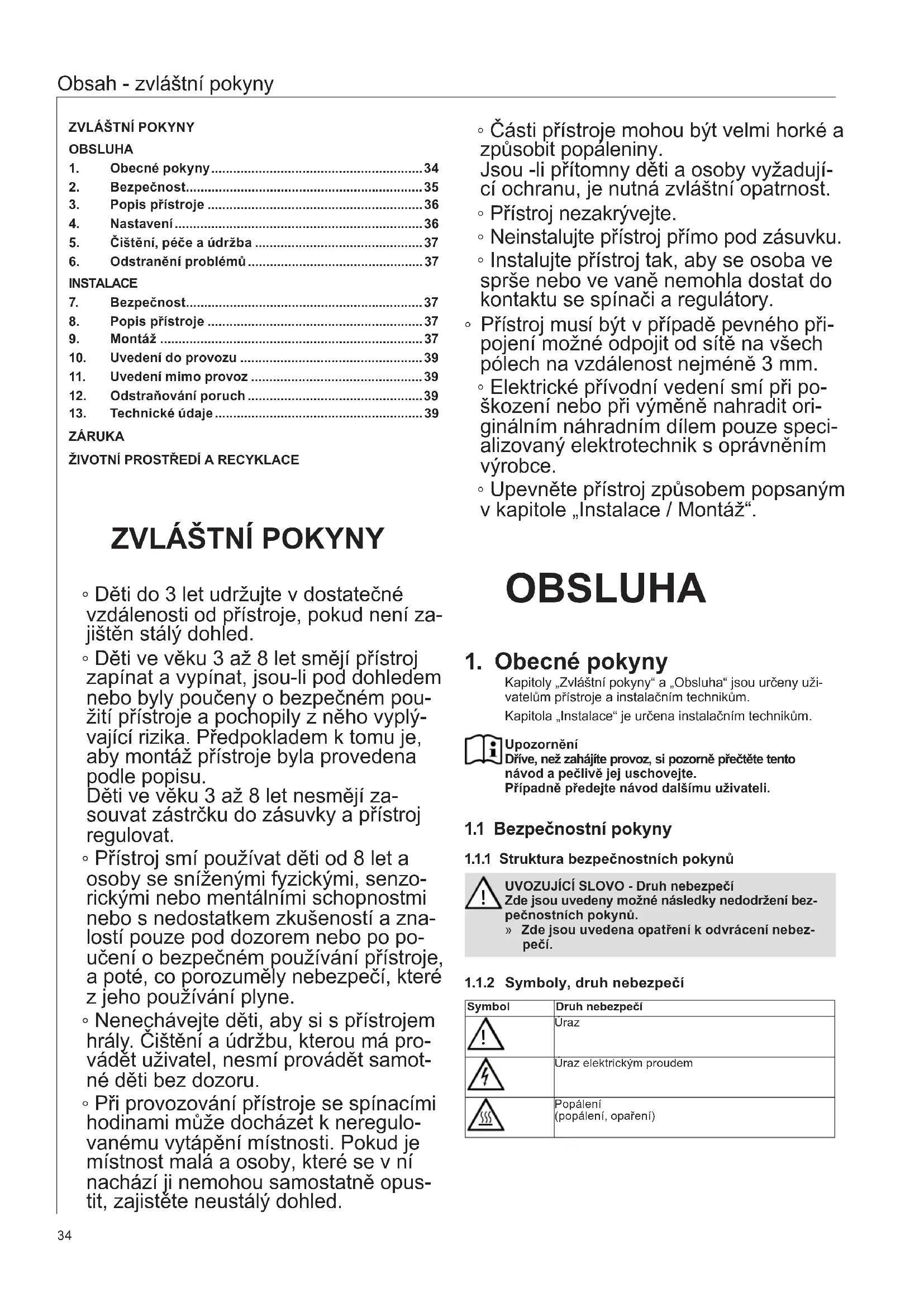

- Obecné pokyny 34
- Bezpečnost 35
- Popis přístroje 36
- Nastavení 36
- Čištění, péče a údržba 37
- Odstranění problémů 37
INSTALACE
- Bezpečnost 37
- Popis přístroje 37
- Montáž 37
- Uvedení do provozu 39
- Uvedení mimo provoz 39
- Odstraňování poruch 39
- Technické údaje 39
ZÁRUKA
ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE
ZVLÁŠTNÍ POKYNY
Děti do 3 let udržujte v dostatečné vzdálenosti od přístroje, pokud není zajištěn stálý dohled. Děti ve věku 3 až 8 let smějí přístroj zapínat a vypínat, jsou-li pod dohledem nebo byly poučeny o bezpečném použití přístroje a pochopily z něho vyplývající rizika. Předpokladem k tomu je, aby montáž přístroje byla provedena podle popisu.
Děti ve věku 3 až 8 let nesmějí zasouvat zástrčku do zásuvky a přístroj regulovat.
Přístroj smí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí pouze pod dozorem nebo po poučení o bezpečném používání přístroje, a poté, co porozuměly nebezpečí, které z jeho používání plyne. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru. Při provozování přístroje se spínacími hodinami může docházet k neregulovanému vytápění místnosti. Pokud je místnost malá a osoby, které se v ní nacházejí, ji nemohou samostatně opustit, zajistěte neustálý dohled.
Části přístroje mohou být velmi horké a způsobit popáleniny. Jsou-li přítomny děti a osoby vyžadující ochranu, je nutná zvláštní opatrnost. Přístroj nezakrývejte. - Neinstalujte přístroj přímo pod zásuvku. Instalujte přístroj tak, aby se osoba ve sprše nebo ve vaně nemohla dostat do kontaktu se spínači a regulátory.
Přístroj musí být v případě pevného připojení možno odpojit od sítě na všech pólech na vzdálenost nejméně 3 mm.
Elektrické přívodní vedení smí při poškození nebo při výměně nahradit originálním náhradním dílem pouze specializovaný elektrotechnik s oprávněním výrobce. Upevněte přístroj způsobem popsaným v kapitole „Instalace / Montáž".
OBSLUHA
1. Obecné pokyny
Kapitoly „Zvláštní pokyny" a „Obsluha" jsou určeny uživatelům přístroje a instalačním technikům.
Kapitola „Instalace“ je určena instalačním technikům.

Upozornění
Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte.
Případně předejte tento návod dalšímu uživateli.
1.1 Bezpečnostní pokyny
1.1.1 Struktura bezpečnostních pokynů

UVOZUJÍCÍ SLOVO - Druh nebezpečí
Zde jsou uvedeny možné následky nedodržení bezpečnostních pokynů.
Zde jsou uvedena opatření k odvrácení nebezpečí.
1.1.2 Symboly, druh nebezpečí
| Symbol | Druh nebezpeči |
| ! | Uraz |
| Uraz elektrickým proudem | |
| Popálení (popálení, opaření) |
1.1.3 Uvozující slova
| UVOZUJICI SLOVO | Význam |
| NEBEZPECI Pokyny, jejichž nedodrženi má za následek vázné nebo smrtelné urazy. | |
| VYSTRAHA Pokyny, jejichž nedodrženi műe mít za následek vázné nebo smrtelné urazy. | |
| POZOR Pokyny, jejichž nedodrženi műe mít za následek středné vázné nebo lehkö urazy. |
1.2 Jiné symboly použité v této dokumentaci

Upozornění
Obecné pokyny jsou označeny symbolem zobrazeným vedle.
» Texty upozornění pečlivě.
| Symbol Význam | |
| ! | Věcné škody (poškození prístroje, nám sledné škody, poškození životniho prostředí) |
| Likvidace prístroje | |
Tento symbol vás vyzývá k určitému jednání. Potřebné úkony jsou popsány po jednotlivých krocích.
1.3 Upozornění na přístroji
Symbol Význam

Nezakrývejte přístroj
1.4 Měrné jednotky

Upozornění
Pokud není uvedeno jinak, jsou všechny rozměry uvedeny v milimetrech.
2. Bezpečnost
2.1 Použití v souladu s účelem
Přístroj je určen k vytápění místnosti.
Přístroj je určen k použití v domácnostech. Mohou jej tedy bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo domácnosti, např. v drobném průmyslu, pokud způsob použití v takových oblastech odpovídá určení přístroje.
Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití v rozporu s určením. K použití v souladu s určením patří také dodržování tohoto návodu a návodu k používanému příslušenství.
2.2 Všeobecné bezpečnostní pokyny

VÝSTRAHA: popálení
Nepoužívejte přístroj...
pokud nejsou dodrženy minimální odstupy od přilehlých předmětů, jako je například nábytek, závěsy, záclony a textilie nebo jiné hořlavé materiály. v místnostech s chemikáliemi, prachem, plyny nebo výpary s hrozícím nebezpečím požáru nebo exploze. Před zahájením topení místnost dostatečně vyvětrejte. v bezprostřední blízkosti elektrických rozvodů nebo nádob, které obsahují nebo rozvádějí hořlavé nebo výbušné látky. -Pokud je některá část přístroje poškozena, přístroj upusťte nebo pokud je přístroj vadný. ve venkovním prostředí.

VÝSTRAHA: popálení
Na přístroj ani do jeho bezprostřední blízkosti nepokládejte žádné hořlavé, vznětlivé nebo tepelně izolační materiály nebo předměty.

VÝSTRAHA: popálení
Dejte pozor, aby se do vstupních a výstupních otvorů vzduchu nedostala žádná cizí tělesa. To by mohlo vést k zasažení elektrickým proudem nebo k požáru a poškození přístroje.

VÝSTRAHA: popálení
V souvislosti s protipožární ochranou dbejte na to, aby otvory pro vstup a výstup vzduchu nebyly blokované.
Přístroj nikdy nepoužívejte na měkkých plochách, jako je například postel, neboť by tak mohlo dojít k ucpání otvorů.

VÝSTRAHA: popálení
Při provozování přístroje se spínacími hodinami může docházet k neregulovanému vytápění místnosti. Pokud je místnost malá a osoby, které se v ní nacházejí, ji nemohou samostatně opustit, zajistěte neustálý dohled.

VÝSTRAHA: úraz
Děti do 3 let udržujte v dostatečné vzdálenosti od přístroje, pokud není zajištěn stálý dohled.
Děti ve věku 3 až 8 let smějí přístroj zapínat a vypínat, jsou-li pod dohledem nebo byly poučeny o bezpečném použití přístroje a pochopily z něho vyplývající rizika. Předpokladem k tomu je, aby montáž přístroje byla provedena podle popisu. Děti ve věku 3 až 8 let nesmějí zasouvat zástrčku do zásuvky a přístroj regulovat.
Přístroj smí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí pouze pod dozorem nebo po poučení o bezpečném používání přístroje, a poté, co porozuměly nebezpečí, které z jeho používání plyne.
Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmějí provádět samotné děti bez dozoru.

POZOR: popálení
Části přístroje mohou být velmi horké a způsobit popáleniny. Jsou-li přítomny děti a osoby vyžadující ochranu, je nutná zvláštní opatrnost.

Věcné škody
Přístroj nezakrývejte.
Přistroj nepoužívejte jako pomůcku ke stoupání.
2.3 Označení CE
Přístroj je elektrické přímotopné těleso závěsné na stěnu. Přístroj je vhodný např. k vytápění koupelen nebo k přechodnému a doplňkovému vytápění menších místností, například menších dílen a pokojů pro hosty.
Vzduch je v přístroji zahříván topným tělesem a vystupuje ven nahoru vzduchovou mřížkou na principu přirozené konvekce. Studenější vzduch proudí do přístroje otvory na jeho spodní straně.
Kryt zařízení z ocelového plechu opatřeného vypalovacím lakem.
Na zadní straně přístroje se nachází teplotní čidlo a ovládací jednotka.
Přístroj je vybaven bezpečnostním omezovačem teploty, který jej vypne v případě nebezpečí přehřátí.
4. Nastavení
4.1 Ovládací jednotka
Ovládací jednotka se nachází vpravo nahoře na zadní straně přístroje a lze ji ovládat shora.

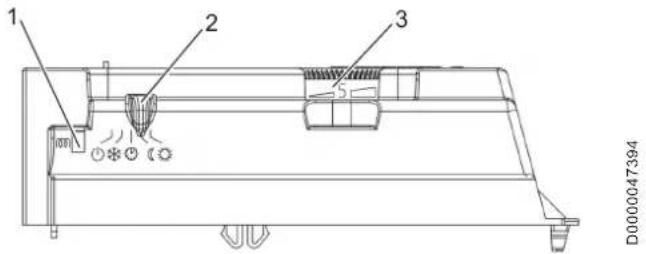

1 kontrolka topení 2 posuvný přepínač 3 tlačítko regulátoru teploty
Pomocí posuvného přepínače vyberte požadovaný provozní režim nebo přístroj vypněte.
| Symbol Režim |
| Vypnutý prístroj |
| Komfortní režim |
| Režim spouštění |
| Režim program |
| Prolizámrazová ochrana |
V komfortním režimu se přístroj automaticky vypne po dosažení požadované teploty v místnosti. Přerušovaným topením udržuje přístroj konstantní teplotu v místnosti. Komfortní režim nastavte následovně:
» Posuvný přepínač nastavte na komfortní režim. » Požadovanou teplotu v místnosti nastavte otáčením otočného voliče regulátoru teploty doprava.
Upozornění
Aby ve dvou různých místnostech byla dosažena stejná teplota, může být nastavení na otočném voliči regulátoru teploty na každém přístroji odlišné. Totéž platí, pokud se v jedné místnosti nachází více přístrojů.
Upozornění
Prostorový termostat přístroj možná nevypne při otevřeném okně.
Aby se vyloučil příliš vysoký odběr proudu, přístroj během větrání vypněte.
V útlumovém režimu přístroj automaticky sníží teplotu v místnosti nastavenou v komfortním režimu asi o 3,5 °C. Pokud nebudete přítomni více než 2 hodiny, aktivujte útlumový režim.
» Nastavte posuvný přepínač na útlumový režim. » Požadovanou teplotu v místnosti nastavte otáčením otočného voliče regulátoru teploty doleva.
4.2.3 Režim program
Přístroj lze pomocí integrovaného řídicího rozvodu připojit k volitelnému řídicímu zařízení (viz kapitola „Instalace / Elektrické připojení").
Podle nastavení řídicího zařízení pracuje přístroj v určitou denní dobu v komfortním režimu, v útlumovém režimu nebo v režimu protizámrazové ochrany.
Pokud posuvný přepínač nastavíte bez připojeného řídicího zařízení na režim programování, pracuje přístroj v komfortním režimu.
1 tlačítko regulátoru teploty 2 posuvný přepínač P Úložný prostor kolíku B Fixování otočného voliče regulátoru teploty na určitou teplotu L Omezení otočného voliče regulátoru teploty na určitý rozsah teploty M Fixace posuvného přepínače na určitý provozní stav
5. Čištění, péče a údržba
Přístroj neobsahuje žádné součásti vyžadující údržbu uživatele.
» Čistěte přístroj v chladném stavu běžnými čisticími prostředky. » Nepoužívejte čisticí písky a leptavé prostředky. » Pokud se na přístroji objeví mírně zahnědlé zbarvení, setřete je pokud možno okamžitě vlhkou utěrkou. » Horní a dolní ventilační mřížku přístroje pravidelně čistěte vysavačem.
Věcné škody Nestříkejte do větracích otvorů čisticí spreje.
6. Odstranění problému
| Problém Príčina Odstranění | ||
| Prístroj ne-topí. | Je nastavena príliš nízkáteplota. | Zkontrolujte nastavenou teplo-tu na prístroji. |
| Napajeni je přerušeno. Z | kontrolujte pojistky v domovnì instalaci. | |
| Prístroj je přehráty. Prí-stroj byl vypnut bezpeč-nostnim omezováčem teploty. | Odstraťne príćinu, napr. zakry-te nebo znečistěné vystupné výstupné olvory vžduchu. Prístroj se po vychladnutí za několík minut opět zapné. | |
Pokud nelze příčinu odstranit, kontaktujte odborníka. Pro lepší a rychlejší pomoc sdělte číslo z typového štítku (000000-0000-000000).
INSTALACE
7. Bezpečnost
Instalaci, uvedení do provozu, údržbu a opravy přístroje smí provádět pouze odborník.
7.1 Všeobecné bezpečnostní pokyny
Řádnou funkci a spolehlivý provoz lze zaručit pouze v případě použití původního příslušenství a originálních náhradních dílů určených pro tento přístroj.
7.2 Předpisy, normy a ustanovení
Upozornění
Dodržujte všechny národní a místní předpisy a ustanovení.
8. Popis přístroje
8.1 Rozsah dodávky
Spolu s přístrojem je dodáváno:
nástěnný držák
8.2 Příslušenství
8.2.1 Další příslušenství
Řídicí jednotka
9. Montáž

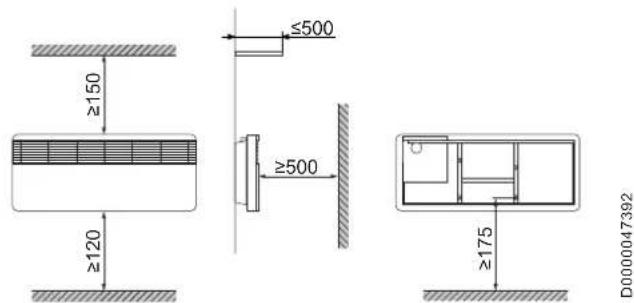

9.1 Místo montáže

VÝSTRAHA: Elektrický proud. Instalujte přístroj tak, aby se osoba ve sprše nebo ve vaně nemohla dostat do kontaktu se spínači a regulátory.
Věcné škody: Přístroj instalujte na svislou stěnu, odolnou proti působení teploty minimálně 85 °C. Věcné škody: Neinstalujte přístroj přímo pod zásuvku. Věcné škody: Dodržujte minimální vzdálenosti od sousedních povrchů.

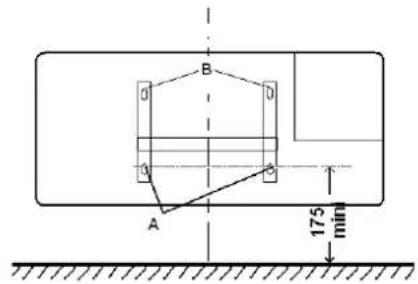

9.2 Montáž nástěnného držáku

Věcné škody
Dbejte na nezbytné vzdálenosti od podlahy.

| KLE 502 KLE 1002 | ||
| A mm | 210 654 | |

Upozornění
» Z přístroje vysaďte nástěnný držák. » Jako šablonu pro vrtané otvory použijte otvory v upevnění na stěnu. » Vyznačte otvory pro upevnění na stěnu. » Vyvrtejte otvory a vložte do nich hmoždinky. » Nástěnný držák upevněte pomocí šroubů na montážní stěnu.
» Přístroj zavěste pomocí spodních nosných drážek na zadní straně přístroje do všech spon v nástěnném držáku.

Přístroj nasuňte na horní spony. » Aby došlo k aretaci přístroje ve směru upevňovací stěny, zatlačte na něj až do slyšitelného zacvaknutí v nástěnném držáku.
Přístroj uvolněte stlačením kovového jazýčku nahoře na nástěnném držáku ve směru upevňovací stěny.
Připojnou krabici přístroje instalujte ve vlhkých místnostech, jako jsou sprchy a kuchyně, minimálně 25 cm nad podlahou.

VÝSTRAHA: elektrický proud
V místě instalace je třeba dbát na dostatečný průřez přívodního kabelu.

Upozornění
Pamatujte, aby ve vzdálenosti minimálně 10 cm od boční strany přístroje byla instalována krabice pod omítku k provedení pevné přípojky.

Upozornění
Veškerá elektrická zapojení a instalace provádějte podle předpisů.
Přístroj se dodává bez konektoru a je opatřen 3žilovým přívodním kabelem.
K připojení přístroje jsou k dispozici 3 možnosti:
Připojení přístroje bez řídicího vodiče
Řídicí vodič připojen. Přístroj není ovládán.
» Odpojte řídicí vodič.
Pokles teploty přes řídicí vodič
K poklesu nastavené teploty (o 3,5 °C) je černý řídicí vodič aktivován pomocí externího elektronického kontaktu, např. přes spínací hodiny.
Připojení řídicího vodiče k řídicímu zařízení
Přístroj lze připojit k libovolnému řídicímu zařízení, které jako řídicí signál vysílá formy signálu uvedené v následující tabulce.
| Příkaz | Osciloskop | Režim | Teplota topeni |
| Žádné napájení K | komfortné | režim | Podle nastavení otočného volće re-gulátoru teploty |
| Uplná vlava 230 V | Utlumový režim | Asi o cca 3,5 °C nižsí než teplota nastavená na otoč-ném volčić regulató-ru teploty | |
| Púlvina negativé -230 V | Protizá-mrazová ochrana | Teplota ochrany proti zamrznuti (cca 6 °C) | |
| Púlvina positivné +230 V | Prístroj vy-pnutý | žádné |
10. Uvedení do provozu
10.1 První uvedení do provozu
Při prvním uvedení přístroje do provozu je možné, že z něj bude chvíli cítit zápach. Zajistěte dostatečné větrání prostoru (např. nastavením okna do větrací polohy).
10.2 Předání přístroje
» Vysvětlete uživateli funkce přístroje. » Upozorněte jej především na bezpečnostní pokyny. » Předejte uživateli návod k obsluze a instalaci.
11. Uvedení mimo provoz
» Posuvný přepínač přepněte do polohy „Přístroj vypnutý".
12. Odstraňování poruch

Upozornění
Přívodní síťový rozvod smí v případě výměny instalovat pouze elektrikář s využitím našich originálních náhradních dílů.
13. Technické údaje
| KLE 502 | KLE 1002 | |||
| a20 Přístroj | Šiřka | mm | 665 | 1110 |
| b01 Elektrické pripojení | Pruchodka el. rozvodů | |||
| i13 Zavěšení na zed' | Vodorovný Rozestup mezi otvory | mm | 210 | 654 |
Záruka
Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi firmami v Německu. V zemích, ve kterých některá z našich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout.
Na přístroje zakoupené v zemích, ve kterých nejsou naše výrobky distribuovány žádnou z dceřiných společností, neposkytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčené.
Životní prostředí a recyklace
Pomozte nám chránit naše životní prostředí. Materiály po použití zlikvidujte v souladu s platnými národními předpisy.
СИМВОЛЫ И УКАЗАНИЯ
ЭКСПЛУАТАЦИЯ
- Общие указания
- Техника безопасности 42
- Описание прибора 43
- Настройки 43
- Чистка, уход и техническое обслуживание 44
- Устранение неисправностей 44
УСТАНОВКА
- Техника безопасности 45
- Описание прибора 45
- Монтаж 45
- BBOB B EKcnnyaTaunio 46
- BbIbOaN3 3Kcnnnyatau.. 46
- YctpaHHeH HeNcnpabHoCTe.. 47
- TexHnueckne xapaKTepeNCTIKN 47
TAPAHNTI
3AUHTA OKPYKAIOUEN CPEbI N YTNIN3AUIN
CNEUANbHbIEyKA3AHnIa
Dětem ve věku do 3 let je zakázáno používat přístroj, pokud nejsou pod stálým dohledem dospělých.
Dětem ve věku od 3 do 8 let je povoleno zapínat a vypínat přístroj pouze pod dohledem dospělých nebo po odpovídajícím poučení o bezpečném používání a potenciální nebezpečnosti v případě nedodržení těchto pravidel. Nezbytnou podmínkou je montáž přístroje provedená v souladu s pokyny tohoto návodu.
Dětem ve věku od 3 do 8 let je zakázáno zapojovat síťovou zástrčku do zásuvky a provádět regulaci přístroje.
Dětem starším 8 let, stejně jako osobám s omezenými fyzickými, smyslovými a duševními schopnostmi, které nemají zkušenosti a neznají informace o přístroji, je povoleno používat přístroj pouze pod dohledem jiných osob nebo po odpovídajícím poučení o bezpečném používání a potenciální nebezpečnosti v případě nedodržení těchto pravidel.
Nedovolte dětem hrát si s přístrojem. Děti mohou provádět čištění přístroje a ty druhy technické údržby, které obvykle provádí uživatel, pouze pod dohledem dospělých. Pokud přístroj pracuje s časovačem, je možný nekontrolovaný ohřev místnosti po dosažení její teploty. Pokud má místnost malé rozměry a osoby uvnitř ji nemohou opustit samostatně, je u pracujícího přístroje nutný stálý dohled. Prvky přístroje se mohou zahřívat na vysoké teploty a způsobovat popáleniny. Zvláštní opatrnost je nutná tam, kde jsou děti, invalidé a osoby pokročilého věku. Zařízení nelze zakrývat. Neinstalujte přístroj přímo pod nástěnnou zásuvkou. Při instalaci přístroje se ujistěte, že osoby, které přijímají vanu nebo sprchu, nemohou dosáhnout na přepínače a regulátory. Při pevném připojení musí být zařízení odpojeno od sítě s rozpojením všech kontaktů minimálně 3 mm. Při poškození napájecího kabelu je nutná jeho výměna a tyto práce musí provést pouze specialista pověřený výrobcem, a to pouze s použitím originálního kabelu. Upevněte přístroj, jak je popsáno v kapitole „Instalace/Montáž“.
Provoz
1. Obecné pokyny
Kapitoly „Zvláštní pokyny“ a „Provoz“ jsou určeny pro uživatele specialisty.
Tato instalace je určena pro odborníka.

Pokyn
Před zahájením provozu si pečlivě přečtěte tento návod a uschovejte jej.
V případě potřeby předejte tento návod dalšímu uživateli.
1.1 Pokyny k bezpečnosti práce
1.1.1 Struktura pokynů k bezpečnosti práce

SIGNÁLNÍ SLOVO a druh nebezpečí
Zde jsou uvedeny možné následky nedodržení pokynů k bezpečnosti práce.
Zde jsou uvedena opatření k prevenci nebezpečí.
