EXP11CKEWI - Climatiseur ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile
Marque	Electrolux
Modèle	EXP11CKEWI
Alimentation électrique	220-240 V ~ 50 Hz, 10 A
Gaz réfrigérant	R290 (235 g ou 245 g selon modèle)
Modes de fonctionnement	Refroidissement, Chauffage (pour modèles réversibles), Déshumidification, Ventilation, Automatique
Capacité de refroidissement (estimation)	Environ 12 000 BTU/h (3,5 kW)
Capacité de chauffage (estimation)	Environ 12 000 BTU/h (3,5 kW)
Dimensions (H x L x P, estimation)	76 x 47 x 39 cm
Poids (estimation)	28 kg
Filtre à air	Lavable, nettoyage toutes les 2 semaines
Télécommande	Oui, avec piles AAA incluses
Minuteur	Retard marche/arrêt jusqu'à 24 h
Fonction veille	Oui, ajustement automatique de la température
Balancement de l'air	Oui, vertical
Vidange	Vidange continue possible en mode sec, vidange manuelle pour stockage hiver
Installation	Nécessite un kit de fenêtre pour évacuation d'air chaud
Surface minimale de la pièce	13 m² (pour sécurité R290)
Codes d'erreur	AS (capteur ambiant), ES (capteur évaporateur), P1 (bac plein)

FOIRE AUX QUESTIONS - EXP11CKEWI ELECTROLUX

Comment installer le climatiseur Electrolux EXP11CKEWI ?

L'installation nécessite un kit de fenêtre. Suivez les étapes : fixez le connecteur B au tuyau d'évacuation, placez le kit de curseur dans la fenêtre, ajustez la longueur, et fermez la fenêtre contre le kit. Utilisez les joints mousse pour sceller. Consultez les sections 5.1 à 5.3 de la notice pour les détails.

Comment nettoyer le filtre à air ?

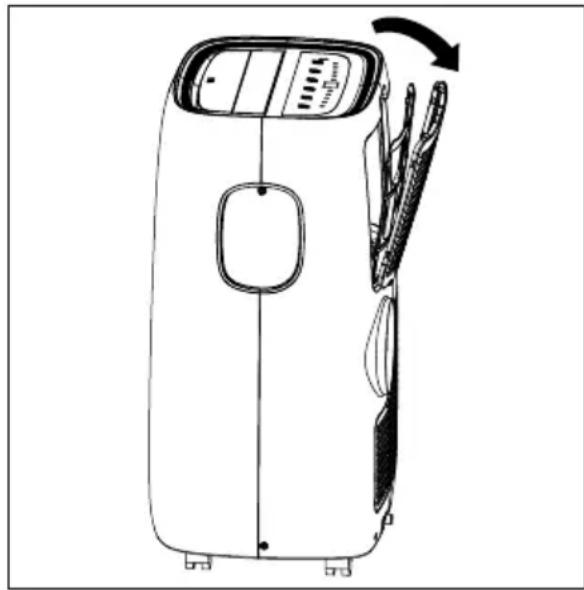

Retirez le filtre derrière la grille du panneau. Lavez-le avec de l'eau chaude (40°C) et du liquide vaisselle doux, rincez abondamment, puis séchez-le complètement avant de le remettre. Le filtre doit être nettoyé toutes les deux semaines.

Que faire si l'écran affiche P1 ?

Le code P1 indique que le bac inférieur est plein. Déplacez soigneusement l'appareil vers un drain, retirez le bouchon de vidange inférieur pour évacuer l'eau, puis redémarrez. Si l'erreur persiste, contactez le service client.

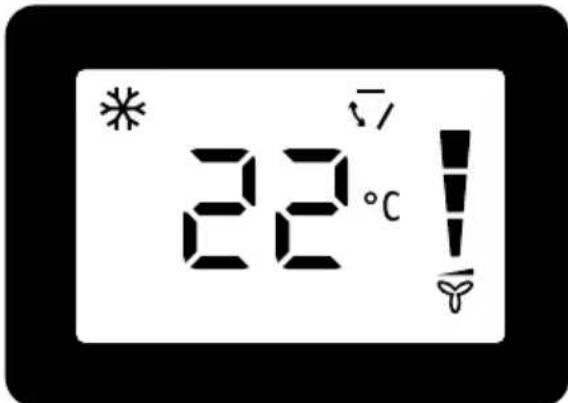

Comment utiliser le mode veille ?

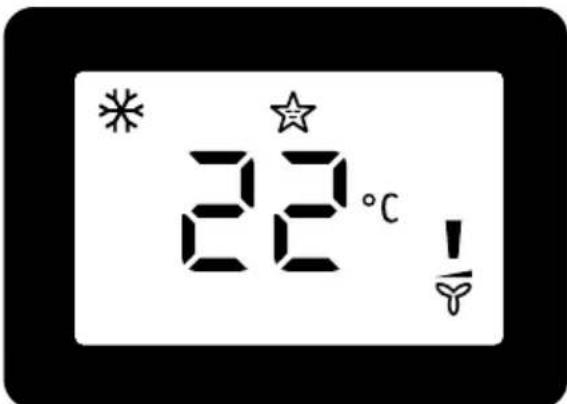

En mode Froid, Chaleur ou Automatique, appuyez sur le bouton Sleep. La vitesse du ventilateur passe automatiquement en bas. La température augmente de 1°C après 30 minutes, puis de 1°C supplémentaire après 30 minutes, et reste stable 7 heures avant l'extinction. Le mode veille peut être annulé à tout moment.

Puis-je utiliser le climatiseur sans tuyau d'évacuation ?

Oui, uniquement en mode Ventilateur (Fan). Dans les modes Refroidissement, Chauffage et Automatique, le tuyau d'évacuation doit être installé pour évacuer l'air chaud à l'extérieur.

Quel type de gaz réfrigérant est utilisé ?

Le climatiseur utilise le gaz réfrigérant R290 (propane) en quantité de 235 g ou 245 g selon le modèle. C'est un réfrigérant inflammable ; suivez les précautions de sécurité dans la notice.

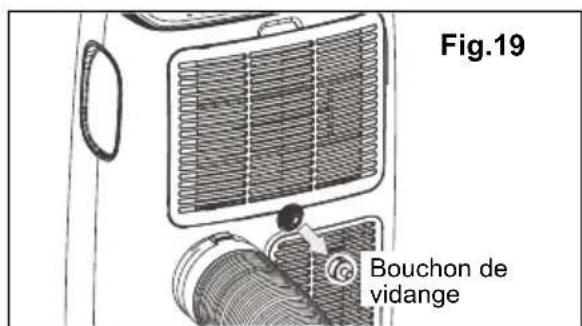

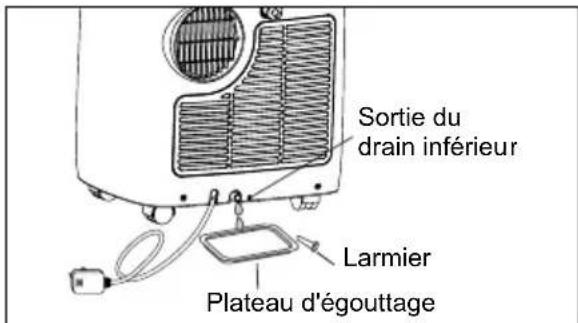

Comment vidanger l'eau en mode sec ?

En mode Sec, dévissez le bouchon de la sortie de vidange continue et raccordez un tuyau de jardin (non fourni) pour évacuer le condensé vers un drain situé plus bas. Assurez-vous que le tuyau n'est pas plié et que le drain est en dessous de l'appareil.

Que faire si l'appareil ne refroidit pas assez ?

Vérifiez que le filtre est propre, que le tuyau d'évacuation n'est pas obstrué, que la température réglée est inférieure à la température ambiante, et que la pièce n'est pas trop grande. Si de la glace se forme, passez en mode Ventilateur pour dégivrer. Consultez la section 9 de la notice.

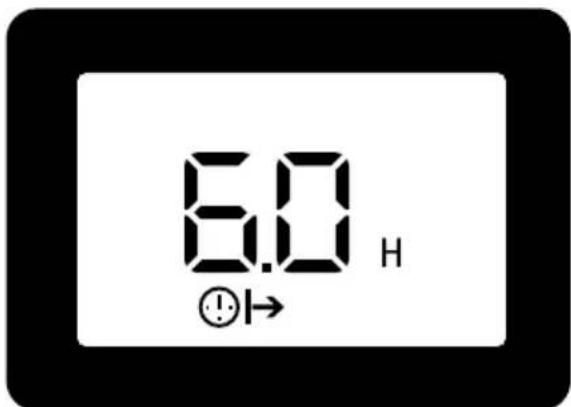

Comment régler le minuteur ?

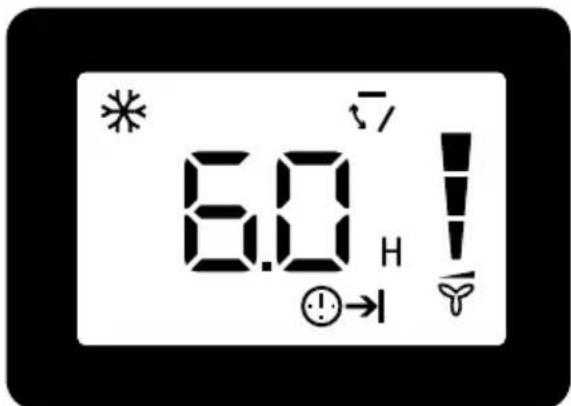

Pour un démarrage différé, éteignez l'appareil, appuyez sur Timer On, réglez les heures (de 0,5 à 24 h) avec les flèches, puis confirmez. Pour un arrêt différé, appuyez sur Timer Off quand l'appareil est allumé et réglez le délai. Le minuteur peut être annulé en appuyant à nouveau sur le bouton.

Comment stocker le climatiseur en hiver ?

Vidangez complètement le réservoir en retirant le bouchon de vidange inférieur. Nettoyez et séchez le filtre, retirez les piles de la télécommande, et stockez l'appareil dans un endroit frais et sec, à l'abri de la lumière directe du soleil et des températures extrêmes.

MODE D'EMPLOI EXP11CKEWI ELECTROLUX

Merci d'avoir acheté un appareil Electrolux. Vous avez besoin d'un produit qui représente des décennies d'expérience professionnelle et d'innovation. Ingénieux et stylé, il a été conçu spécifiquement pour vous. Vous pouvez être certains d'obtenir de bons résultats à chaque fois que vous l'utilisez.

Bienvenue sur Electrolux.

Visitez notre site Web pour :

Obtenir des conseils sur l'utilisation, des brochures, un guide de dépannage, des informations sur le service :

www.electrolux.com/webselfservice

Enregistrez votre produit pour un meilleur service : www.register-electrolux.com

Achetez des accessoires, des consommables et des pièces de rechange d'origine pour votre appareil :

www.electrolux.com/shop

Utilisez toujours des pièces de rechange.

Lorsque vous contactez notre Centre de service autorisé, assurez-vous que vous avez les données suivantes à votre disposition : Modèle, PNC, Numéro de série.

Les informations peuvent être trouvées sur la plaque signalétique.

Informations sur la sécurité - Avertissement / Attention.

Informations générales et astuces.

Informations sur l'environnement.

Peuvent faire l'objet de modifications sans préavis.

Avertissement!

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes avec des capacités physiques, sensorielles et mentales réduites ou sans expérience s'ils sont surveillés ou informés sur l'utilisation de l'appareil en toute sécurité et comprennent les dangers impliqués.
• Les enfants ne doivent pas jouer avec l'appareil.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes tout aussi qualifiées pour éviter tout danger.

Ce manuel explique l'utilisation appropriée de votre nouveau climatiseur. Veuillez lire attentivement ce manuel avant d'utiliser le produit. Ce manuel doit être conservé dans un endroit sûr pour référence future.

Attention!

• Contactez un technicien autorisé pour la réparation ou la maintenance de cette machine.
• Contactez l'installateur pour l'installation de cette machine.
• Le climatiseur n'est pas destiné à être utilisé par de jeunes enfants ou des personnes invalides sans surveillance.
• Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le climatiseur.
• Il existe des règles locales concernant les niveaux de bruit maximum autorisés émis par les climatiseurs.
• Si le cordon d'alimentation doit être remplacé, des travaux de remplacement doivent être réalisés par le personnel autorisé uniquement.
• Les travaux d'installation doivent être réalisés selon les normes de câblage nationales par le personnel autorisé uniquement (si applicable). Une connexion incorrecte peut causer la surchauffe et un incendie.
• Prenez soin de ne pas vous coincer les doigts dans le ventilateur lors de l'ajustement des évents horizontalement.

1.1 Remarques importantes

1. N'utilisez pas l'appareil sans filtre d'air.
2. N'utilisez pas l'appareil près d'une source de chaleur ou d'un feu ouvert.
3. N'exposez pas l'appareil à la lumière directe du soleil.
4. Stockez toujours ou déplacez l'appareil en position verticale.
5. Ne couvrez pas l'appareil quand il est en marche ou immédiatement après utilisation.
6. Vidangez toujours le condensé avant de stocker l'appareil.

1.2 Pointez pour mémoriser lors de l'utilisation de votre climatiseur

Avertissements concernant l'utilisation

• Ne modifiez aucune pièce de ce produit.
• N'insérez rien dans l'appareil.
• Assurez-vous que l'énergie électrique utilisée a une tension nominale appropriée. Utilisez uniquement une alimentation électrique principale de 220V - 240V, 50Hz, 10A. L'utilisation d'une alimentation électrique avec une tension nominale inappropriée peut causer des dommages sur l'appareil et un incendie.
• Utilisez toujours un disjoncteur ou un fusible avec la tension appropriée. N'utilisez en aucune circonstance du fil, des trombones ou autre objet à la place d'un fusible approprié.
• En cas d'anomalie avec le climatiseur (exemple : odeur de brûlé), éteignez-le immédiatement et coupez l'alimentation électrique.

Attention!

Avertissement pour le cordon d'alimentation électrique

• Cette fiche d'alimentation peut être branchée dans une prise secteur appropriée. N'utilisez pas conjointement avec d'autres rallonges électriques.
• Poussez la fiche d'alimentation fermement dans la prise secteur et assurez-vous qu'elle n'est pas lâche.
• ’immergez pas dans l’eau. Le fait de tirer sur le cordon d'alimentation électrique ou de mal l’utiliser peut causer des dommages sur l’appareil et un choc électrique.
• Si le cordon d'alimentation est endommagé, il doit être remplaçé par le fabricant, son agent de service ou une personne tout aussi qualifiée pour éviter tout danger. Utilisez uniquement le cordon d'alimentation spécifique par le fabricant pour le remplacement.

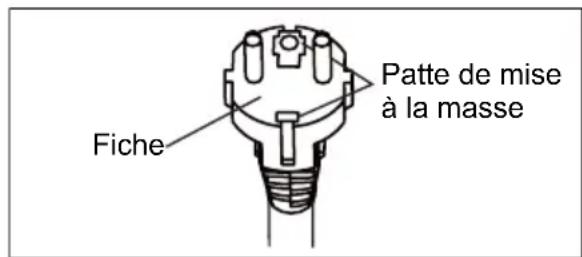

• Cet appareil doit être mis à la terre. Cet appareil est équipé d'un cordon muni d'un fil de terre. La fiche peut être branchée à une sortie correctement installée et mise à la terre.

• Cet appareil est équipé d'un cordon muni d'un fil de terre raccordé à une broche mise à la terre. La fiche peut être branchée dans une prise secteur correctement installée et mise à la terre. Ne coupez et ne retirez la broche carrée mise à la terre de cette fiche en aucune circonstance.

Broche carrée mise

a la terre

Fiche

uniquement pour

le Royaume-Uni)

1.3 Précautions à prendre pendant l'utilisation

Assurez-vous que l'appareil est éteint et débranchez le cordon d'alimentation électrique avant de procéder à la maintenance ou au nettoyage. - N'éclaboussez ou ne versez pas l'eau directement sur l'appareil. L'eau peut causer un choc électrique ou un dommage sur l'équipement. - La vidange doit être réalisée à chaque déplacement du climatiseur (voir page 14). Si de l'eau reste dans le réservoir, elle peut se déverser pendant le déplacement. - Pour assurer la vidange, le tuyau de vidange ne doit pas avoir des frisottis et ne doit pas être élevé pendant le mode de déshumidification. Si non, l'eau vidangée peut se déverser dans la pièce. - La température autour du tuyau de vidange ne doit pas être en dessous du point de congélation pendant l'utilisation. L'eau vidangée peut se congeler à l'intérieur du tuyau, ce qui peut causer le déversement de l'eau dans la pièce.

• N'obstruez pas la sortie de l'air d'évacuation. Le niveau de refroidissement peut être réduit ou s'arrêter complètement.
• Fournir un appareil de courant résiduel (RCD) pour assurer une protection contre les chocs électriques selon British Standard et les Règlements sur le câblage.
• L'exposition au flux d'air direct pour une période de temps prolongée peut être dangereuse pour votre santé. N'exposez pas les occupants, les animaux domestiques ou les plantes au flux d'air direct pendant des périodes de temps prolongées.
• N'utilisez pas ce climatiseur pour des usages non spécifiques (par exemple la préservation des appareils de précision, les aliments, les animaux domestiques, les plantes et les objets d'art). Ce type d'utilisation peut endommager ces matériels.

2.1 Remarques sur le fonctionnement

• Laissez passer 3 minutes pour que le compres z passer 3 minutes pour que le compresseur redémarre le refroidissement. Un dispositif électronique dans l'appareil maintient le compresseur éteint pendant 3 minutes pour des raisons de sécurité.
• En cas de panneau de courant pendant l'utilisation, laissez 3 minutes s'écouler avant de redémarrer l'appareil. Aprè ez le climatiseur pendant trois minutes, un dispositif de protection dans l'appareil peut causer l'arrêt du compresseur. Ce dispositif de protection va empêcher le refroidissement pendant environ 5 minutes. Tout paramètre précédent sera annulé et l'appareil retournera aux paramètres initiaux.
• Fonctionnement à basse température : Votre appareil congèle-t-il ? La

La congélation peut survenir lorsque l'appareil est réglé à environ 18°C à température ambiante basse, particulièrement la nuit. Dans ces conditions, une autre chute de température peut causer la congélation de l'appareil. Le réglage de l'appareil à une température plus élevée empêchera la congélation.

• Le mode déshumidification augmente la température ambiante. L'appareil génère de la chaleur pendant le mode de déshumidification et la température ambiante augmente. L'air chaud est expulsé de la sortie d'air d'évacuation, mais cette situation est normale et n'indique pas de problème avec l'appareil.
• Ce climatiseur expulse l'air chaud généré par l'appareil à l'extérieur de la pièce via le tuyau d'évacuation en mode refroidissement. Au même moment, la même quantité d'air rentré dans la pièce via des ouvertures de la pièce.
• N'utilisez pas des moyens d'accelération du processus de dégivrage ou de nettoyage autres que ceux recommandés par le fabricant.
• L'appareil doit être stocké dans une pièce sans sources d'inflammation en service continu (par exemple : flammes ouvertes, appareil à gaz en service ou chauffage électrique en service).
• Ne pas percer ou brûler.
• Les procédures doivent être conformes aux réglementations nationales sur le gaz.
• Évitez toute obstruction des ouvertures de ventilation.
• L'appareil doit être stocké dans une zone bien ventilée où la dimension de la pièce est supérieure à 13m²
• Toute personne impliquée dans la manipulation du circuit du réfrigérant doit détenir un certificat valide en cours délivré par une autorité d’évaluation approvée, qui l’autorise à manipuler les réfrigérants en toute sécurité selon la spécification d’évaluation reconnue dans l’industrie.

Pour éviter des blessures à l'utilisateur ou d'autres personnes et les dommages matériels, les instructions suivantes doivent être respectées.

Un fonctionnement incorrect du à du non-respect des instructions peut causer du tort ou des dommages.

La gravité est classée par les indications suivantes :

Avertissement!

Ce symbole indique la possibilité de mort ou de blessures graves.

Attention!

Ce symbole indique la possibilité de blessures ou de dommages matériels.

• L'entretien doit être uniquement réalisé comme recommandé par le fabricant de l'équipement. La maintenance et la réparation nécessitant l'assistance d'autres membres du personnel qualifiés doivent être réalisées sous la supervision d'une personne compétente dans l'utilisation des réfrigérants inflammables.
• Ce produit contient un accumulateur au lithium. Si un accumulateur au lithium neuf ou usage est avalé, il peut causer de graves brûlures internes et conduire à la mort en 2 heures seulement. Sécurisez toujours complètement le compartiment des piles. Si le compartiment des piles ne se ferme pas correctement, arrêtez d'utiliser le produit, retirez les piles et éloignez les enfants. Si vous pensez que les piles ont été avalées ou rentrer dans une partie du corps, consultez immédiatement un médecin.

Les significations des symboles utilisés dans le présent manuel sont indiquées ci-dessous :

Ce symbole indique de ne jamais effectuer cette action.

Ce symbole indique de toujours effectuer cette action.

Avertissement!

Avertissement pendant l'utilisation

avertissement signification
Branchez correctement la fiche d'alimentation	Un branchement incorrect peut causeur un choc électrique ou un incendie dû à la génération excessive de chaleur
Ne démarrez et n'arrête pas l'appareil en l'insérant ou en le débranchant de la fiche d'alimentation	Le faire peut causeur un choc électrique ou un incendie dû à la génération de chaleur
N'endommagez et n'utilise pas de cordon d'alimentation non spécifique	Il peut causeur un choc électrique ou un incendie. Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, un centre de service ou une personne tout aussi qualifiée pour éviter tout danger
Ne modifies pas la longueur du cordon d'alimentation et ne partagez pas la sortie avec d'autres appareils	Le faire peut causeur un choc électrique ou un incendie dû à la génération de chaleur
N'utilise pas avec des mains mouillées ou un environnement humide	Cela peut causeur un choc électrique
Ne dirigez pas le flux d'air vers les occupants de la piece	Cela peut vous causeur des problèmes de santé
Assurez-vous toujours d'une mise à la terre efficace	Une mise à la terre inappropriée peut causeur un choc électrique
Empêcher l'eau d'entrée dans les pieces électriques	Elle peut causeur une panne de la machine ou un choc électrique
Installez toujours un disjoncteur et un circuit d'alimentation dédié	Une installation incorrecte de ces éléments peut causeur un incendie et un choc électrique
Débranchez l'appareil si dessons, une odeur étranges ou de la fumée émanent de l'appareil	Ils peuvent causeur un incendie et un choc électrique
N'utilise pas la prise secteur si celle-ci est l'âche ou endommagée	Ils peuvent causeur un incendie et un choc électrique
N'ouvre pas la machine pendant le fonctionnement	Ils peuvent causeur un incendie et un choc électrique
Éloignez les armes à feu Risque d'incendie
N'utilise pas le cordon d'alimentation prés des appareils de chauffage	Ils peuvent causeur un incendie et un choc électrique
N'utilise pas le cordon d'alimentation prés d'un gaz inflammable ou de combustibles, tels que l'essence, le benzène, le diluant, etc.	Cela peut causeur une explosion ou un incendie
Ventilez la salle avant de faire fonctionner le climatiseur en cas de fuite de gaz provenant d'un autre apparil	Elle peut causeur un explosion, un incendie et des brûlures
Ne démonze et ne modifies pas la machine Cela peut causeur une panne et un choc électrique

Attention!

attention signification
Lorsque le filtré à air doit être retire, ne touchez pas les pièces métalliques de l'appareil	Cela peut cause des blessures
Ne nettoyez pas le climatiseur à l'eau De l'eau peut pénétre dans l'appareil et dégrader l'isolement. Cela peut cause un choc électrique
Ventilez bien la piece si vous utilisez également une poèle, etc.	Il pourrait avoir manque d'oxygène
Lorsque l'appareil est nettoyé, éteignez et arrêtez le disjoncteur	Ne nettoyez pas l'appareil lorsqu'il alimentation est activée car cela peut causeur un incendie, un choc électrique et des blessures
Ne placez pas d'animal domestique ou de plante où ils seront exposés directement au flux d'air	Cela peut les blesser ou les endommager
Ne pas utiliser pour un usage déterminé N'utilissez pas ce climatiseur pour préserver les apparciels de précision, les alimentents, les plantes et les objets d'art. Cela peut cause la déterioration de la qualité, etc.
Arrêtez le fonctionnement et fermez les fenêtres en cas de tempête ou de cyclone	Avec un fonctionnement avec les fenêtres ouvertes, les meubles peuvent se mouiller ou être trempés
Tenez la fiche d'alimentation par la tête pour la retarder	Risque de chic électrique et d'endommagement
Coupez l'alimentation principale lorsquvous n'utilissez pas l'appareil pendant une longue période de temps	Au cas contraire, une panne de la machine ou un incidente peut survenir
Ne placez aucun obstacle autour des entrées d'air ou à l'intérieur de la sortie d'air	Elle peut cause une panne de la machine ou un accident
Insérez toujours les filtres en toute sécurité. Nettoyez le filtré toutes les deux semaines	Le fonctionnement sans les filtres peut causeur une panne
N'utilissez pas de détergent fort tel que la cire ou un diluant - utilisez un tissu doux	L'apparce peut se déterminer du fait du changement de la couleur du produit ou le grattage de sa surface
Ne placez pas d'objet lourd sur le cordon d'alimentation et assurez-vous que le cordon n'est pas comprimé	Il existe un risque d'incendie ou de choc électrique
Ne buvez pas l'eau tirée du climatiseur Elle contient des contaminants et peut给您 rendre malade
Déballez et installez l'appareil avec précaution Les extrémités tranchantes peuvent causeurs des blessures
Si de l'eau rentré dans la machine, éteignez cette dernière au niveau de la sortie d'alimentation et arrêtez le disjoncteur. Isolez l'alimentation en débranchant la fiche d'alimentation et contactez un technicien qualifié	Risque de chic électrique et d'endommagement

3. Description de la machine

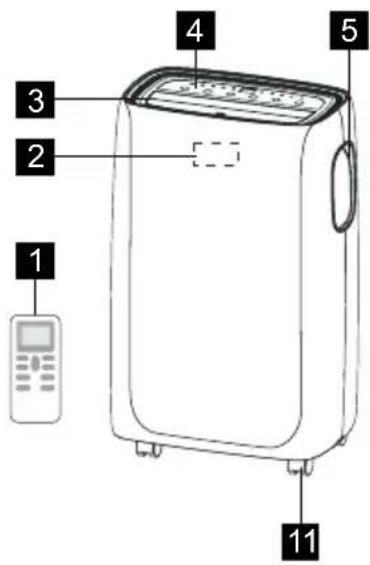

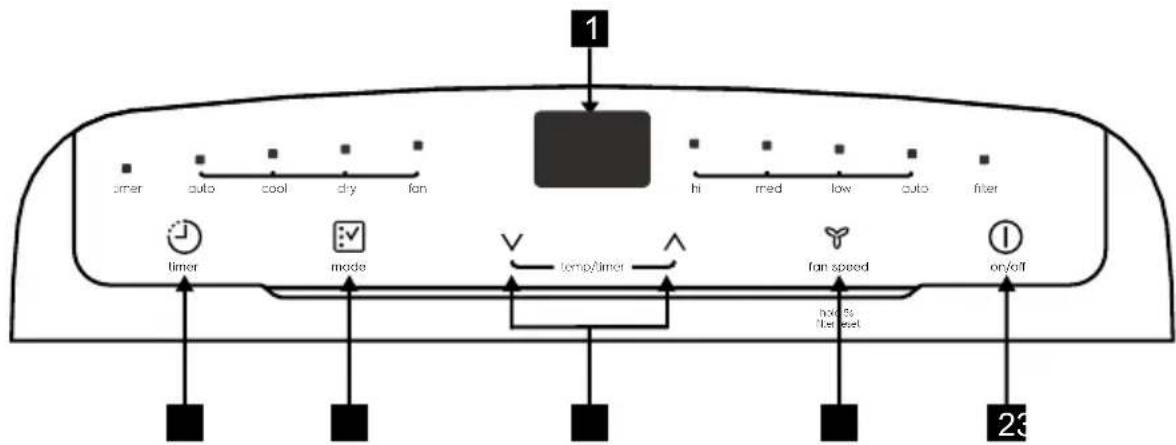

1 Télécommande 2 Récepteur de signal 3 Sortie d'air ambiant 4 Sortie du drain inférieur 5 Panneau de commande 6 Poignée de transport (deux côtés)

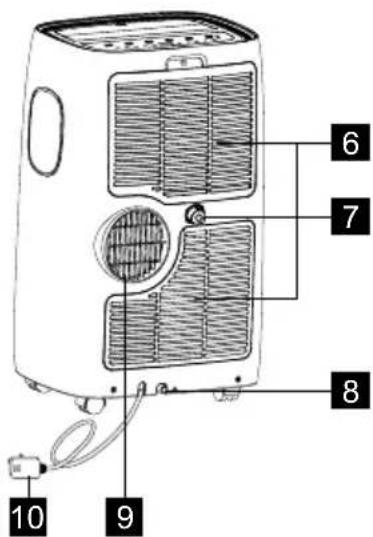

6 Admission d'air 7 Sortie de vidange continue 8 9 Évacuation d'air 10 Câble d'alimentation 11 Roulettes

PIÉCES NOM DES PIÉCES : QUANTITÉ :
1	Connecteur du kit de fenêtre A 1 pc
2	Connecteur d'évacuation B 1 pc
3	Kit de curseur de fenêtre 1 ensemble
4	Tuyau d'évacuation 1 pc
5	Vis	Vis de 12,7 mm à 4 pcs Vis de 19 mm à 2 pcs
6	Verrou de sécurité 1 pc
7	Boulons 2 pcs
8	Joint mousse A 2 pcs
9	Joint mousse B 1 pc
10	Télécommande 1 ensemble
11	Pile 2 pcs

• Vérifiez tous les accessoires inclus dans le package et reportez-vous aux instructions d'installation pour leur utilisation.

5.1 Évacuation de l'air chaud

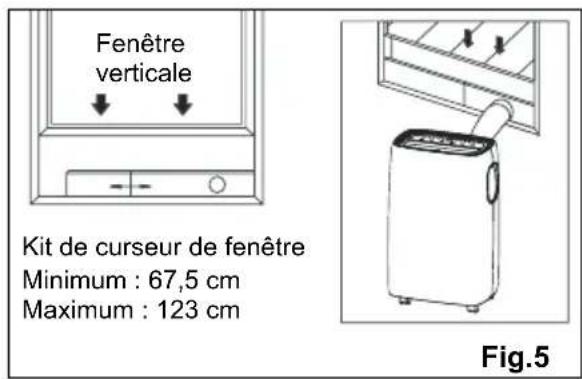

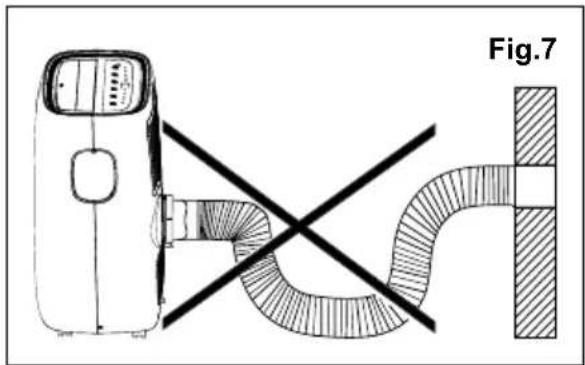

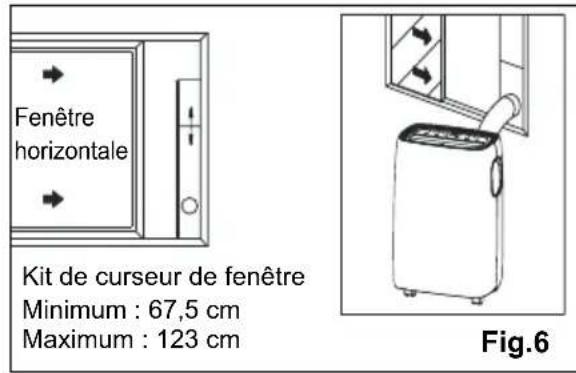

En mode Refroidissement, l'appareil doit être placé près d'une fenêtre ou d'une ouverture de sorte que l'air d'évacuation chaud puisse être conduit à l'extérieur. Placez premièrement l'appareil sur un sol plat et assurez-vous qu'il existe un espace autour de 30mm de l'appareil et qu'il se trouve aux environs d'une source d'énergie de sortie à simple circuit.

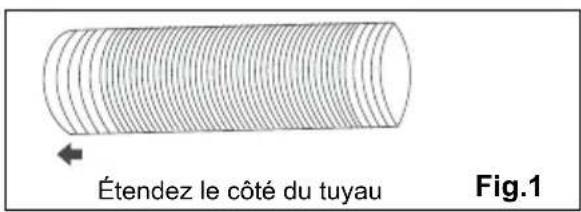

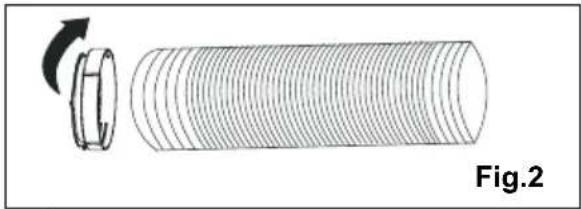

1. Etendez chaque côté du tuyau (fig. 1) et vissez le tuyau au connecteur A (fig. 2).

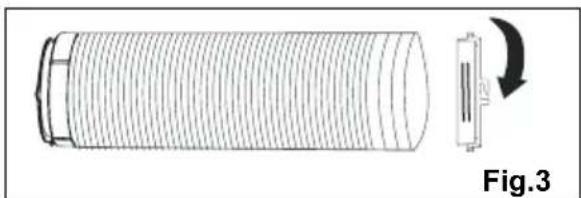

1. Etendez l'autre cote du tuyau et vissez-le au connecteur B (fig. 3).

1. Installez le connecteur B sur l'appareil (Fig. 4).

Fig. 4

1. Fixez le connecteur B sur le kit du curseur de fenêtre et le joint. (Fig. 5 et 6)

i Le tuyau peut etre etendu de sa longueur initiale de 38cm pouces jusqu'a 150cm, mais il est mistroux de conserver la longueur au minimum requis. Assurez-vous egalement que le tuyau n'est pas courbe ou fléchi. (Fig.7)

5.2 Installation d'une fenêtre à guillotine double

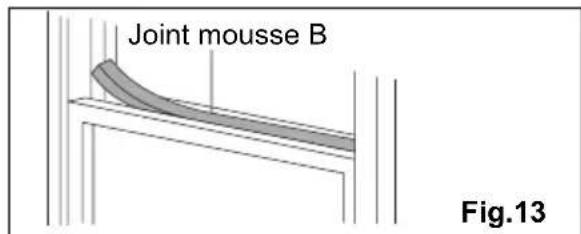

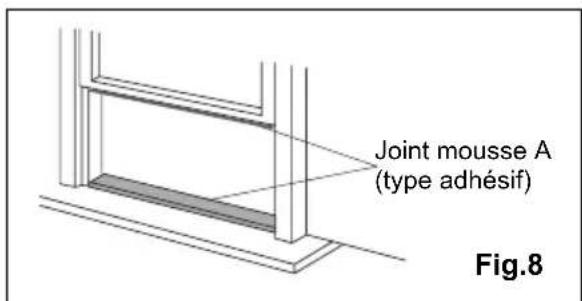

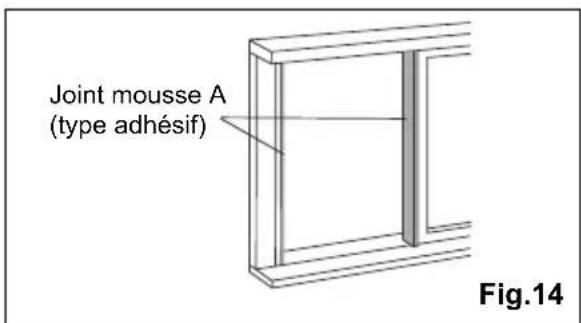

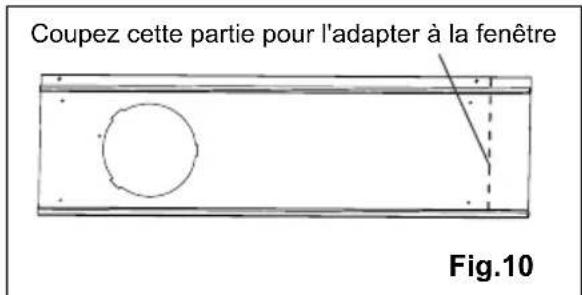

1. Coupez les joints mousse A (type adhésif) aux longueurs appropriées et fixez-les à la fenêtre et au rebord. (fig. 8)

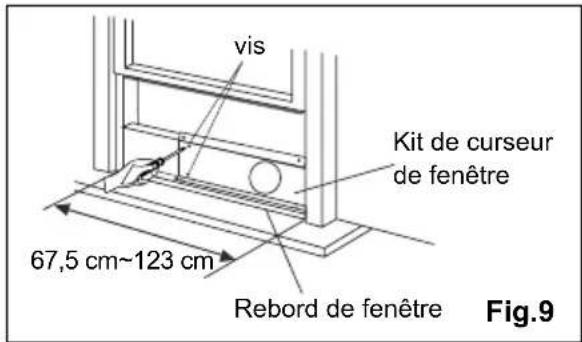

1. Ouvrez le châssis de la fenêtre et placez le kit du curseur de fenêtre sur le rebord de la fenêtre (fig.9). Fixez le kit du curseur de fenêtre au rebord de la fenêtre. Ajustez la longueur du kit du curseur de fenêtre selon la largeur de la fenêtre. Vissez les deux vis sur le kit du curseur de fenêtre. Voir fig.9.

Coupez le kit du curseur de fenêtre réglable si la largeur de la fenêtre est inférieure à 67,5 cm (fig.10).

1. Fermez le châssis de la fenêtre contre le kit du curseur de fenêtre. (Fig.11)
2. Utilisez deux vis de 12,7 mm pour fixer le kit du curseur de fenêtre au châssis de la fenêtre. (fig.11)

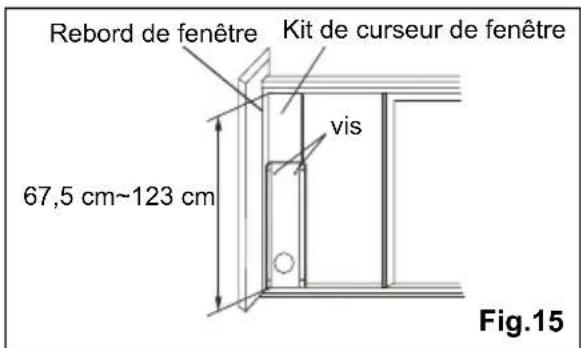

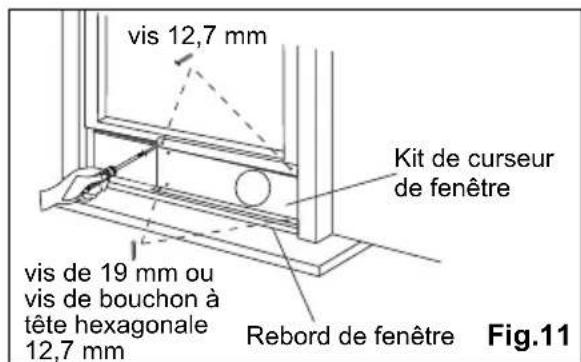

3. Fixez le kit du curseur de fenêtre au rebord de la fenêtre (fig.11) :

A: Pour la fenêtre en bois : Utilisez des vis de 19mm pour la fixer. B: Pour les fenêtres plaquées en vinyle : Utilisez des vis de bouchon à tête hexagonale de 12,7 mm pour les fixer.

1. Pour fixer le chassin inférieur, fixez le verrou à l'angle droit du chassin avec la vis de 12,7 mm comme indiqué (fig. 12).

Il est difficile de verrouiller les fenêtres avec le verrou du chassin pour les fenêtres plaquées en vinyle, vous pouvez donc utiliser le verrou sur la fenêtre elle-même.

1. Coupez le joint mousse B à la longueur appropriée et placez-le sur l'espace ouvert entre le châssis de la fenêtre supérieure et le châssis de la fenêtre extérieure, comme indiqué à la figure 13.

5.3 Installation sur une fenêtre coulissante

1. Coupez les joints mousse A (type adhésif) aux longueurs appropriées et fixez-les au cadre de la fenêtre. Voir fig. 14.

1. Ouvrez le chassin de la fenêtre et placez le kit du curseur de fenêtre sur le rebord de la fenêtre (fig.15). Fixez le kit du curseur de fenêtre au rebord de la fenêtre. Ajustez la longueur du kit du curseur de fenêtre selon la hauteur de la fenêtre. Vissez les deux vis sur le kit du curseur de fenêtre. Voir fig.15. Coupez le kit du curseur de fenêtre réglable si la hauteur de la fenêtre est inférieure à 67,5cm (fig.10).

1. Fermez le châssis de la fenêtre contre le kit du curseur de fenêtre. (Fig.16)

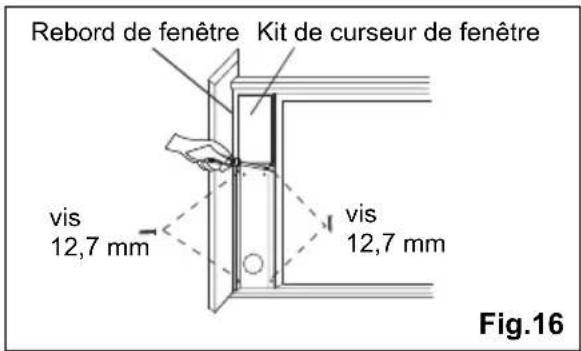

2. Utilisez deux vis de 12,7 mm pour fixer le kit du curseur de fenêtre au châssis de la fenêtre. (Fig.16)
3. Utilisez deux vis de 19 mm pour fixer le kit du curseur de fenêtre au rebord de la fenêtre. (fig. 16)

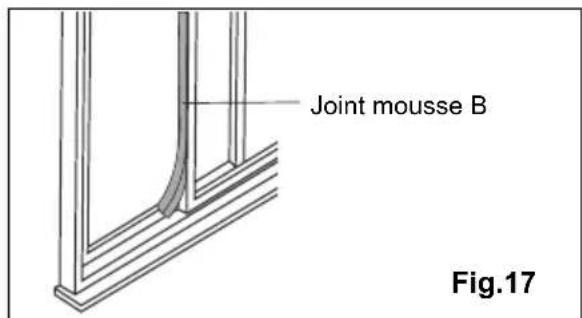

1. Coupez le joint mousse B à la longueur appropriée et placez-le sur l'espace ouvert entre le chassin coulissant et le chassin extérieur de la fenêtre, comme indiqué à la figure 17.

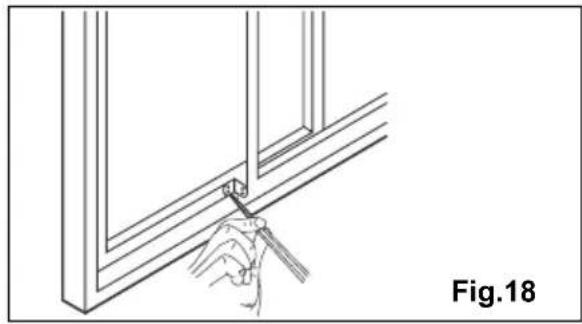

1. Pour fixer le châssis coulissant, fixez le verrou à l'angle droit du châssis avec la vis de 12,7 mm comme indiqué (fig. 18).

6.1 Panneau de commande

1 Affiche température/heure 2 MARCHE/ARRET 3 Réinitialiser vitesse du ventilateur/filtre

4 Régler Température ou Heure 5 Sélection du mode 6 Minuteur

7. Instructions sur le fonctionnement

Les Certaines des instructions suivantes peuvent être utilisées uniquement via le panneau de commande.

7.1 Utilisation du panneau de commande

Dans ce mode, le tuyau d'évacuation de l'adaptateur doit être utilisé. Dans ce mode, la vitesse du ventilateur peut être sélectionnée.

1. Appuyez sur le bouton "mode (mode)" jusqu'à ce que le voyant "Chaleur" s'éclaire.
2. Appuyez sur les boutons de température "V" & "A" pour la configuration souhaitée.
3. Tuyau de vidange raccordé. Voir la section 7.3 Vidange.

Mode Cooling (Refroidissement)

Dans ce mode, le tuyau d'évacuation de l'adaptateur doit être utilisé.

1. Appuyez sur le bouton "mode (mode)" jusqu'à ce que le voyant du mode Froid s'éclaire.
2. Appuyez sur le bouton "fan speed (Vitesse du ventilateur)" pour désirer la vitesse du ventilateur selon l'éclairage du voyant de vitesse du ventilateur. Vous pouvez choisir parmi les paramètres de vitesse de ventilateur "élevé", "moyen", "bas", ou "automatique".
3. Appuyez sur le bouton "√" ou "∧" pour désirer la température souhaitée.

Il n'est pas nécessaire d'utiliser le tuyau de vidange en mode "cool (froid)".

Mode Dry (Sec)

Appuyez sur le bouton "mode (mode)" jusqu'à ce que le voyant du mode Sec s'éclaire. L'écran affiche la température ambiante.

En même temps, le voyant du ventilateur "bas" s'éclaire.

Remarque : Dans ce mode, la vitesse du ventilateur peut être sélectionnée.

Mode Fan (Ventilateur)

Dans ce mode, il n'est pas nécessaire d'utiliser le tuyau d'évacuation ou le tuyau de vidange.

1. Appuyez sur le bouton "mode (mode)" jusqu'à ce que le voyant du mode Ventilateur s'éclaire.
2. Appuyez sur le bouton "Fan speed (Vitesse du ventilateur)" pour sélectionner la vitesse du ventilateur désirée.
3. Le ventilateur fonctionne à vitesse sélectionnée et l'écran affiche la température ambiantes.

Mode Auto (Automatique)

Assurez-vous que le tuyau d'évacuation est toujours fixé dans ce mode. Quand vous régalez le climatiseur sur le mode Automatique, il sélectionne automatiquement le fonctionnement en mode refroidissement, chauffage (inapplicable pour les modèles de refroidissement uniquement), ou ventilateur uniquement selon la température sélectionnée et la température ambianté. Le climatiseur contrôle la température ambianté automatiquement autour du point de température réglé. En mode AUTOMATIQUE, vous ne pouvez pas sélectionner la vitesse du ventilateur. 1. Appuyez sur le bouton "mode (mode)" jusqu'à ce que le voyant "mode Auto" s'éclaire.

Après la sélection du "Auto mode", la machine fonctionne automatiquement selon la température de l'air ambiant.

Mode Timer (Minuteur)

Le minuteur permet à l'utilisateur de retarder le démarrage ou l'arrêt de l'appareil.

Comment retarder le démarrage

Branchez l'appareil pour qu'il passe en mode veille.

Appuyez sur le bouton "timer (minuteur)", le voyant du minuteur et le nombre d'heures sur l'écran clignotent.

Tapez ou maintenez la flèche HAUT “” ou la flèche BAS “√” pour changer le retard du minuteur de démarriage à des incréments de 0,5 heures jusqu'à 10 heures, puis à des incréments d'1 heure jusqu'à 24 heures.

Après 5 secondes, le voyant du minuteur et l'écran s'arrêtent de clignoter. La commande compte le temps restant jusqu'au démarrage.

L'appareil se met à fonctionner avec le mode précédemment défini.

Pour annuler le réglage, appuyez à nouveau sur le bouton "timer (minuteur)". Le voyant du minuteur s'éteint.

Comment retarder l'arrêt

Vous pouvez retarder l'arrêt lorsque l'appareil est allumé.

Appuyez sur le bouton "timer (minuteur)", le voyant du minuteur et le nombre d'heures sur l'écran clignotent.

Tapez ou maintenez la flèche HAUT “

Appuyez ou maintenez la flèche HAUT "↑" ou la flèche BAS "↓" pour changer le retard du minuteur d'arrêt à des incréments de 0,5 heures jusqu'à 10 heures, puis à des incréments d'1 heure jusqu'à 24 heures.

Après 5 secondes, le voyant du minuteur arrêté de clignoter, l'écran arrêté de clignoter et affiche le temps restant jusqu'à l'arrêt de l'appareil.

Pour annuler le réglage, appuyez à nouveau sur le bouton "timer (minuteur)". Le voyant du minuteur s'éteint.

Réinitialisation du filtre

Cette fonction est un rappel de nettoyer le filtre d'air (voir Entretien et Nettoyage) pour un fonctionnement plus efficace.

Le voyant du filtre s'éclaire après 250 heures de fonctionnement. Pour réinitialiser après avoir nettoyé le filtre, appuyez et maintenez le bouton "fan speed (vitesse du ventilateur)" pendant 5 secondes, et le voyant "filter" s'éclairera.

7.2 Télécommande

1 Écran de la télécommande 2 Bouton Timer on (Minuteur activé) 3 Bouton Timer off (Minuteur désactivé) 4 Bouton Sleep (Veille) 5 Bouton Mode (Mode) 6 Bouton Temp/Timer setting (Réglage Température/Minuteur) 7 Bouton ^ / ^ 8 Bouton Swing (Balancement) 9 Bouton Fan Speed (Vitesse du Ventilateur) 10 Bouton On/Off (Marche/Arrêt)

Installation des piles et instructions importantes

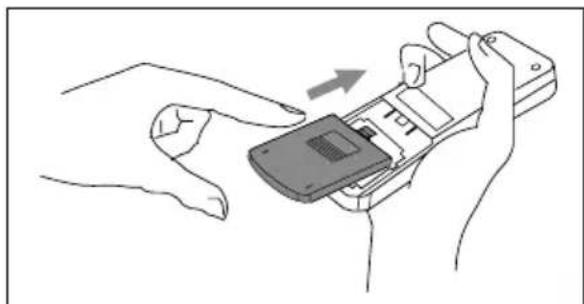

Retirez le couvercle à l'arrière de la télécommande.

Insérez correctement les piles fournies (lire les consignes à l'intérieur du compartiment des piles).

Fermez le couvercle.

Pour remplacer les anciennes piles (usagées)

Placez deux piles R03P "AAA" 1,5V, répétez les étapes ci-dessus.

Si la télécommande est remplacée ou n'est plus utilisée, les piles doivent être retirées et mises au rebut selon la législation locale car elles sont dangereuses pour l'environnement.

Ne mélangez pas les piles anciennes et les piles neuves.

Ne mélangez pas les piles alcalines, standard (carbone-zinc) ou rechargeables (nickel-cadmium).

Ne jetez pas les piles dans le feu. Les piles peuvent exploser ou fuir. Si la télécommande n'est pas utilisée pendant une période prolongée, retirez les piles de la télécommande.

La télécommande doit être gérée avec beaucoup de soin. Ne la laissez pas tomber et ne l'exposez pas à la lumière directe du soleil ou à des sources de chaleur.

Cet appareil est conforme à la Section 15 du Règlement FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil peut ne pas causer d'interférences nocives, et (2) cet appareil doit accepter toute interférence, y compris les interférences reçues susceptibles de causer un fonctionnement non désiré.

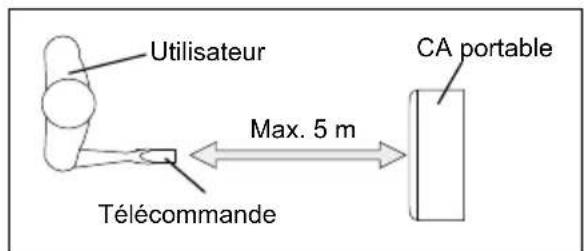

Pointez la télécommande vers l'emplacement du récepteur de signal. La télécommande ne doit pas être située à plus de 16 pieds (5 mètres) de l'appareil (sans obstacles entre la télécommande et l'appareil).

Utilisation de la télécommande

MISE EN MARCHE DE L'APPAREIL

Branchez l'appareil, puis appuyez sur le bouton "on/off (marche/arrêt)" (si allumé, l'appareil fonctionne avec le dernier réglage avant l'arrêt).

Pour arrêter l'appareil, appuyez sur le bouton "on/off (marche/arrêt)" à nouveau, puis débranchez la fiche.

N'éteignez pas l'appareil en débranchant la fiche.

Arrêtez toujours l'appareil en appuyant sur le bouton "on/off (marche/arrêt)" et attendez quelques minutes avant de débrancher la fiche.

Mode Cool (Froid)

Appuyez sur le bouton "mode (mode)" jusqu'à ce que l'écran LCD de contrôle gauche affiche "*".

Appuyez sur le bouton "fan speed (vitesse du ventilateur)" pour désirer la vitesse du ventilateur "Élevé", "Moyen", "Bas", et "Automatique".

Appuyez sur le bouton “v” et “A” pour désirer la température souhaitée

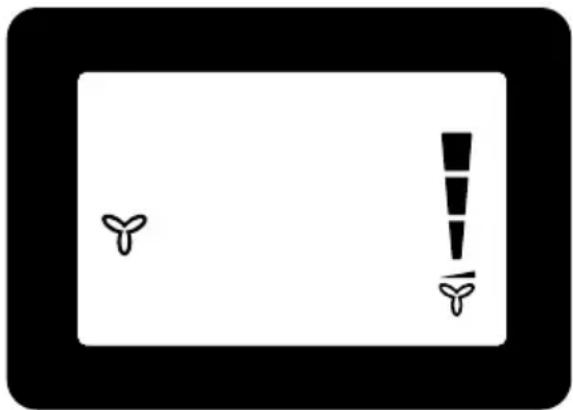

Élevé Moyen Bas Auto

Mode Dry (Sec)

Appuyez sur le bouton "mode (mode)" jusqu'à ce que l'écran LCD de contrôle gauche affiche "▲".

Au même moment, le symbole du ventilateur "low" apparaît sur l'écran.

Remarque : Dans ce mode, la vitesse du ventilateur peut être sélectionnée.

Mode Ventilateur

Appuyez sur le bouton "mode (mode)" jusqu'à ce que l'écran LCD de contrôle gauche affiche "".

Dans ce mode, vous pouvez sélectionner la vitesse du ventilateur "Élevé", "Moyen", "Bas" ou "Auto" en appuyant sur le bouton Vitesse du ventilateur et en vous reportant au diagramme.

Remarque : Dans ce mode, il n'est pas nécessaire de brancher le tuyau d'évacuation de l'air.

Mode Heat (Chaleur) (Pour les modèles Chauffage et Refroidissement uniquement)

Appuyez sur le bouton "mode (mode)" jusqu'à ce que l'écran LCD de contrôle gauche affiche

Appuyez sur le bouton "v" et "A" pour désirer la température souhaitée. En même temps, le voyant du ventilateur "bas" s'écaille.

Remarque: Dans ce mode, la vitesse du ventilateur peut être sélectionnée.

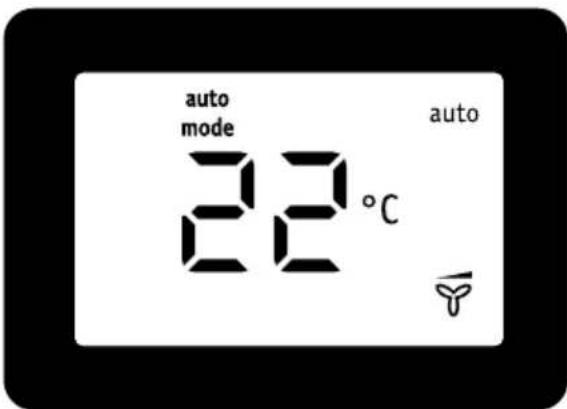

Mode AUTO (AUTOMATIQUE)

Appuyez sur le bouton "mode (mode)" jusqu'à ce que le côté supérieur de l'écran LCD affiche "auto".

En mode AUTOMATIQUE, vous ne pouvez pas sélectionner la vitesse du ventilateur.

Appuyez sur le bouton "V" et "A" pour déssir la température souhaitée.

Mode sleep (veille)

Quand l'appareil est en mode Froid, Chaleur ou Automatique, vous pouvez appuyer sur le bouton "sleep (veille)" pour faire passer l'appareil en mode Veille. Dans ce mode, la vitesse du ventilateur est réglée sur "bas" automatiquement, ce qui ne peut pas être changé.

En mode Froid, la température sélectionnée augmente de 1 °C 30 minutes après avoir sélectionné le mode. La température augmente de 1 °C supplémentaire après 30 minutes supplémentaires. Cette nouvelle température sera maintenue pendant 7 heures avant de retourner à la température initialement sélectionnée. Cette action termine le mode "Sleep (Veille)" et l'appareil s'éteint.

Le programme du mode "Veille" peut être annulé à tout moment pendant le fonctionnement en appuyant sur le bouton "Sleep (Veille)", "mode (mode)" ou "fan speed (vitesse du ventilateur)". Remarque: En mode Ventilateur ou Sec, le mode Veille ne peut être réglé.

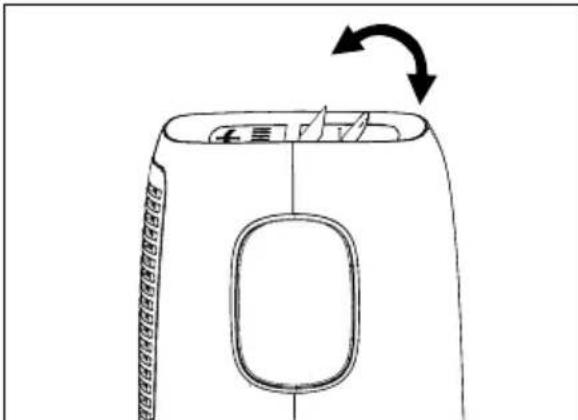

Fonction de balancement de l'évent Appuyez sur le bouton "swing

(balancement)" pour activer la fonction de balancement de l'event et le côté supérieur de l'écran s'affiche "". L'event sur le panneau supérieur balance de haut en bas.

Appuyez sur le bouton à nouveau pour désactiver la fonction de balancement de l'event.

Fonction ^ / ^

Appuyez sur le bouton "^ / ^" pour basculer entre le degré Fahrenheit et les degrés Celsius. En mode Sec/Ventilateur, vous ne pouvez pas sélectionner ^ / ^.

Mode timer (minuteur)

Comment retarder le démarrage

Branchez l'appareil pour qu'il passe en mode veille.

Appuyez sur le bouton "timer on (minuteur activé)", l'écran affiche "→" et "H".

Tapez ou maintenez la flèche HAUT “” ou la flèche BAS “√” pour changer le retard du minuteur de démarrage à des incréments de 0,5 heures jusqu'à 10 heures, puis à des incréments d'1 heure jusqu'à 24 heures. Après 2 secondes, le réglage est enregistré. La commande compte le temps restant jusqu'au démarrage.

L'appareil se met à fonctionner avec le mode précédemment défini.

Pour annuler le réglage, appuyez à

nouveau sur le bouton "timer on (minuteur activé)".

Comment retarder l'arrêt

Vous pouvez retarder l'arrêt lorsque l'appareil est allumé.

Appuyez sur le bouton "timer off (minuteur désactivé)", l'écran affiche "①" et "H".

Tapez ou maintenez la flèche HAUT “

Appuyez ou maintenez la flèche HAUT "A" ou la flèche BAS "V" pour changer le retard du minuteur d'arrêt à des incréments de 0,5 heures jusqu'à 10 heures, puis à des incréments d'1 heure jusqu'à 24 heures. Après 2 secondes, le réglage est mémorisé et l'écran affiche le temps restant avant l'arrêt de l'appareil.

Pour annuler le réglage, appuyez à nouveau sur le bouton "timer off (minuteur désactivé)".

7.3 Code de panne

Si l'écran affiche "AS", le capteur de température ambiant est en panne.

Contactez votre service client Electrolux autorisé.

Si l'écran affiche "ES", le capteur de température de l'évaporateur est en panne. Contactez votre service client Electrolux autorisé.

Si l'écran affiche "P1", le bac inférieur est plein. Déplacez soigneusement l'appareil dans un emplacement de vidange, retirez le bouchon de vidange inférieur et laissez l'eau s'évacuer. Redémarrez la machine jusqu'à ce que le symbole "P1" disparaisse. Si l'erreur se repète, appelez le service client.

7.4 Instructions sur le vidange

Vidange continue

Pendant le mode SEC, vous aurez besoin d'un tuyau de jardin (vendu séparation) pour vidanger le condensé de l'appareil. Suivez les étapes suivantes :

• Dévissez le bouchon de vidange de la sortie de vidange continue (Fig.19). Raccordez une extrémité du tuyau de jardin (vendu séparation) à la sortie de vidange puis conduisez l'autre extrémité dans un drain situé plus bas que l'appareil (Fig.20).

Remarque:

Le condensé peut s'écouler après avoir retiré le bouchon de vidange, si l'appareil fonctionne en mode Froid ou Automatique. Quand vous posez le tuyau d'arrosage, préparez un plateau d'égoutage (non fourni) pour recueillir le condensé à partir de la sortie de vidange. Assurez-vous que la hauteur du drain et la section du tuyau de vidange ne doivent pas être plus élevée que la sortie de vidange ou la vidange continue peut ne pas fonctionner correctement. - Pendant le mode Froid ou Automatique, il est recommandé de désactiver la vidange continue en replaçant le bouchon de vidange sur la sortie de vidange, pour atteindre la performance maximale.

Vider les restes de condensé dans l'appareil pendant le stockage d'hiver.

Placez un plateau d’égoutage (non fourni) sous la sortie de vidange inférieure, puis retirez le bouchon de vidange pour permettre au condensé de s’écouler dans le plateau d’égoutage.

Remplacez le bouchon de vidange sur la sortie de vidange quand le condensé ne s'écoule pas.

Placez le plateau d'égoutage sous la sortie de vidange inférieure, puis retirez le stoppeur en caoutchouc de la sortie de vidange pour permettre au condensé de s'écouler dans le plateau d'égoutage. Si le plateau d'égoutage ne peut pas contenir tout le condensé, un nombre de replissage sera nécessaire.

Remplacez le bouchon de vidange sur la sortie de vidange inférieure quand le condensé ne s'écoule pas.

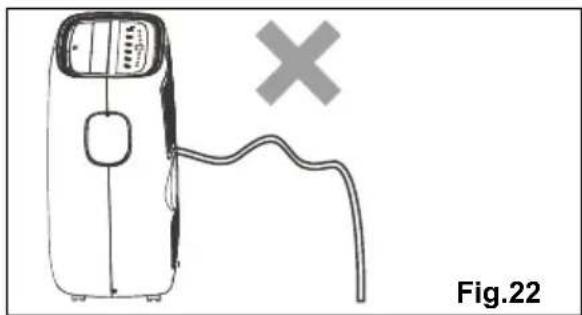

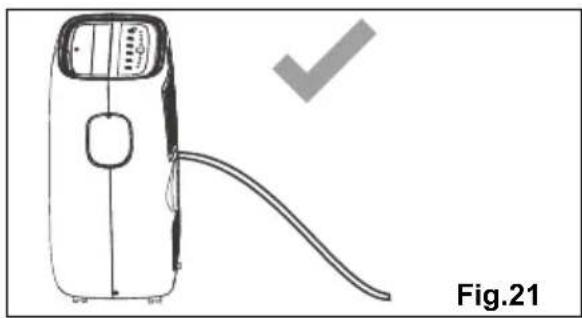

REMARQUE: Pour vous assurer que tout le condensé a été retiré, inclinez l'appareil en le soulevant légèrement vers le haut jusqu'à ce que le condensé ne s'écoule plus de la sortie.

8. Entretien et nettoyage

Nettoyez votre climatiseur occasionnellement pour qu'il ait toujours l'air neuf. Assurez-vous de débrancher l'appareil avant le nettoyage pour empêcher un choc ou un incendie.

8.1 Nettoyage de l'appareil

Le boîtier et l'avant de l'appareil peuvent être dépoussiérés avec un tissu sec ou lavés avec un tissu imbibé d'une solution d'eau chaude

et d'un liquide vaisselle doux.

N'utilisez jamais de nettoyants durs, de cire ou de vernis sur l'avant du boîtier. Assurez-vous d'essorer l'excédent d'eau du tissu avant de nettoyer autour des commandes. L'excédent d'eau dans ou autour des commandes peut causer l'endommagement du climatiseur.

8.2 Nettoyage des filtres

Pour que votre climatiseur fonctionne de manière efficace, vous devez nettoyer les filtres toutes les deux semaines de fonctionnement.

1. Saisissez l'onglet du panneau et retirez le filtre situé derrière la grille du panneau arrêté comme indiqué sur la figure ci-dessous.

1. Lavez le filtre à l'aide d'un liquide vaisselle et de l'eau chaude à 40°C. Rincez abondamment le filtre. Secouez doucement le filtre pour retirer l'excédent d'eau. Assurez-vous que le filtre est soigneusement sec avant de le replacer. Ou, au lieu de laver, vous pouvez nettoyer le filtre avec un aspirateur.
2. Remplacez le filtre après qu'il soit sec.

Assurez-vous que le filtre est soigneusement sec avant de le remplacer.

8.3 Stockage d'hiver

Si le climatiseur ne sera pas utilisé pendant une période de temps prolongée :

1. Vidangez complètement le réservoir et laissez le bouchon de vidange inférieur et le bouchon en caoutchouc assez longtemps pour permettre à tout excédent d'eau de d’être évacué. Quand le réservoir est complètement vidangé et que l'eau ne s'écoule plus, réinstallez le bouchon de vidange et le bouchon en caoutchouc.
2. Retirez et nettoyez le filtre, permettez-le de sécher complètement, puis réinstallez-le.
3. Retirez les piles de la télécommande.
4. Stockez le climatiseur dans un endroit frais, sec, loin de la lumière directe du soleil, des températures extrêmes et de la poussière excessive.

Avant d'utiliser à nouveau le climatiseur :

1. Assurez-vous que le contrôle et le bouchon de vidange sont en place.
2. Vérifiez le cordon pour vous assurer qu'il est en bon état, n'est pas fissuré ou endommagé.
3. Place des piles neuves dans la télécommande.
4. Installez le climatiseur comme décrit dans les consignes d'installation.

9. DEPANNAGE

Avant d'appeler le service client, révisez cette liste. Elle peut vous permettre d'économiser du temps et de l'argent. Cette liste inclut des occurrences communes qui ne seront pas d'un défaut de fabrication de cet appareil.

Le climatiseur ne fonctionne pas.

La prise murale est débranchée. Poussez fermement la fiche dans la prise murale. - Un fusible a disjoncté ou le disjoncteur s'est déclenché. Remplacez le fusible par un fusible de type temporisé ou réinitialisez le disjoncteur. La commande est DÉSACTIVEE. ACTIVEZ la commande et réglez selon vos préférences. P1 apparait sur la fenêtre d'affichage. Eau de vidange comme décrite dans la section 7.3 Vidange. - La température de la pièce est inférieure à la température réglée (Mode Froid). Réglez à nouveau la température.

L'air qui sort de l'appareil n'est pas assez froid.

• Température ambiante en dessous de 16°C. Le refroidissement peut ne pas survenir jusqu'à ce que la température ambiante passe au-dessus de 16°C.
• Réglez à nouveau la température à une valeur inférieure.
• Le compresseur s'arrête lorsque les modes changent. Attendez environ 3 minutes et écoutez le compresseur redémarrer en mode FROID.

Le climatiseur est en mode refroidissement, mais la pièce est trop chaude, aucune glace NE se forme sur le serpentin refroidisseur derrière la partie avant décorative.

• Température extérieure inférieure à 16°C. Pour dégivrer le serpentin, réglez le mode Ventilateur.
• L'air du filtre peut être sale. Nettoyez le filtre. Reportez-vous à la section 8. Entretien et Nettoyage. Pour dégivrer, réglez le mode Ventilateur.
• La température est régée à une valeur trop basse pour le refroidissement de

NUIT. POUR DÉGIVRER LE SERPENTIN, RÉGLEZ-LE SUR LE MODE VENTILATEUR. ENSEITE, RÉGLEZ LA TEMPÉRATURE À UNE VALEUR PLUS ÉLEVÉE. CONDUIT D'ÉVACUATION NON BRANCHE OU BLOQUÉ. VOIR LA SECTION 5.1 ÉVACUATION DE L'AIR CHAUD.

Le climatiseur est en mode refroidissement, mais la pièce est trop chaude, de la glace se forme sur le serpentin refroidisseur derrière la partie avant décorative

• Filtre d'air sale - air restreint. Nettoyez le filtre d'air. Reportez-vous à la section 8. Entretien et Nettoyage.
• La valeur de température régée est trop élevée. Réglez la température à une valeur inférieure.
• Les évents de direction d'air ne sont pas bien positionnés. Positionnez les évents pour une meilleure distribution de l'air.
• L'avant de l'appareil est bloqué par des rideaux, des stores, des meubles, etc. - restreint la distribution de l'air. Enlevez tout obstacle devant l'appareil.
• Portes, fenêtres, registres, etc. ouverts : l'air froid s'échappe. Fermez les portes, les fenêtres, les registres, etc. L'appareil s'est allumé récemment dans une pièce chaude. Laissez passer plus de temps pour retarder "la chaleur stockée" des murs, du plafond, de la porte et des meubles.

Le climatiseur s'allume et s'éteint rapidement.

• Filtre d'air sale - air restreint. Nettoyez le filtre d'air.
• Température extérieure extrêmement chaude. Réglez la vitesse du VENTILATEUR à une valeur plus élevée pour que l'air sorte des serpentins de refroidissement plus rapidement.

• Réglez la température à une valeur très BASSE. Augmentez la température régée.

VEUILLEZ NOTER QUE : VERIFIEZ LA PLAQUE POUR LETYPE DE GAZ REFRIGERANT UTILISÉ DANS VOTRE APPAREIL.

Avertissement!

Les informations spécifiques concernant les appareils avec le gaz réfrigérant R290.

• Lisez attentivement tous les avertissements. Lors du dégivrage et du nettoyage de l'appareil, n'utilisez pas d'outils autres que ceux recommandés par le fabricant.
• L'appareil doit être placé dans une zone sans source d'inflammation continue (par exemple : flammes ouvertes, appareils à gaz ou électriques en service).
• Ne pas perforer et ne pas brûler.
• Les gaz réfrigérants peuvent être inodores. L'appareil peut être installé, utilisé et stocké dans une zone supérieure à 13m².
• Cet appareil contient 235g ou 245g (voir l'étiquette du régime nominal à l'arrêt de la machine) du gaz réfrigerant R290.
• R290 est un gaz réfrigé èces du circuit du réfrigérant.
• Si l'appareil est installé, utilisé ou stocké dans une zone non ventilée, la pièce doit être conçue pour empêcher l'accumulation de fuites du réfrigérant, ce qui entraîne un risque d'incendie ou d'explosion dû à l'inflammation du réfrigé être stocké de sorte à empêcher toute panne mécanique.
• Les personnes qui utilisent ou travaillent sur le circuit du réfrigerant doivent détenir une certification appropriée délivrée par un organisme agréé qui garantit la compétence dans la manipulation des réfrigerants selon une évaluation spécifique reconnue par les associations dans l'industrie.
• Les réparations doivent être réalisées selon les recommandations fournies par la société de fabrication. La maintenance et les réparations nécessitant l'assistance d'autres membres du personnel qualifiés doivent être réalisées sous la supervision d'une personne spécialisée dans l'utilisation des réfrigerants inflammables.

10. Questions environnementales

Recyclez les matériaux avec symbole. Placez l'emballage dans des récipients applicables pour le recyclage. Contribuez à la protection de l'environnement et à la santé humaine et à recycler les déchets provenant des appareils électriques et

électroniques. Ne mettez pas au rebut les appareils marqués par le symbole X avec les ordures ménagères. Retournez le produit à votre centre de recyclage local ou contactez votre mairie.
