Kick 12 - Haut-parleur ALTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur amplifié avec module de mixage intégré
Marque	Alto
Modèle	Kick 12
Puissance de crête	400 watts
Puissance continue	200 watts
Transducteur de basses fréquences	15 pouces
Moteur de hautes fréquences	1 pouce
Nombre de canaux d'entrée	4 canaux (ligne stéréo sur chaque canal, XLR sur canal 1)
Processeur d'effets	Alesis intégré avec 256 effets prédéfinis (16 effets x 16 variations)
Types d'effets	Reverb, Delay, Chorus, et plus
Entrées microphone	1 x XLR (canal 1)
Entrées ligne	4 x 1/4 po TRS (pour instruments ou sources ligne)
Entrée auxiliaire	1 x RCA stéréo (pour lecteur MP3, etc.)
Sorties principales	2 x XLR symétriques, 2 x 1/4 po TRS symétriques
Sortie caisson de graves	1 x 1/4 po TRS symétrique
Sortie parallèle	1 x 1/4 po stéréo TRS asymétrique
Entrée parallèle	1 x 1/4 po stéréo TRS asymétrique
Entrée pédale	1 x 1/4 po TRS (pour activation/désactivation des effets)
Sortie casque	1 x 1/4 po avec réglage de volume
Conception	Bi-amplifiée véritable
Support intégré	Support en acier pliant pour angle de monitorage optimal
Baffle incliné	Oui, pour optimiser la diffusion
Filtre électronique	Personnalisable pour une réponse en fréquences superbe
Alimentation	Secteur (câble d'alimentation inclus)
Interrupteur de mise à la terre	Oui, pour réduire les bruits

FOIRE AUX QUESTIONS - Kick 12 ALTO

Comment brancher un microphone sur l'Alto Kick 12 ?

Utilisez un câble XLR pour brancher le microphone à l'entrée MICROPHONE située à l'arrière. Ajustez le niveau avec le potentiomètre de canal correspondant.

Comment utiliser les effets intégrés ?

Tournez le bouton EFFETS PRÉDÉFINIS pour sélectionner un type d'effet (reverb, delay, etc.) et utilisez VARIATIONS D'EFFET pour choisir une variante. Réglez la quantité d'effet par canal avec les potentiomètres EFFETS et le niveau global avec NIVEAU DES EFFETS.

Puis-je connecter un lecteur MP3 ?

Oui, branchez votre lecteur MP3 à l'entrée ENTRÉE AUXILIAIRE (RCA stéréo) à l'arrière de l'amplificateur.

Comment configurer l'appareil en monitor (retour) ?

L'appareil est conçu pour le monitorage : utilisez le support en acier pliant intégré à l'arrière pour incliner le baffle. Le baffle est également incliné pour optimiser la diffusion vers l'utilisateur.

Quelle est la puissance de l'Alto Kick 12 ?

La puissance de crête est de 400 watts et la puissance continue de 200 watts.

Comment connecter deux amplificateurs Kick 12 en parallèle ?

Utilisez un câble 1/4 po stéréo TRS asymétrique pour relier la SORTIE PARALLÈLE du premier amplificateur à l'ENTRÉE PARALLÈLE du second. Le premier devient maître, le second esclave.

Comment réduire les bruits parasites (ronflette) ?

Activez l'INTERRUPTEUR DE MISE À LA TERRE à l'arrière. Cela peut aider à éliminer les boucles de masse et réduire les bruits indésirables.

Puis-je brancher un caisson de graves supplémentaire ?

Oui, utilisez la SORTIE CAISSON D'EXTRÊMES GRAVES (1/4 po TRS symétrique) pour connecter un caisson de graves actif.

Comment activer/désactiver les effets avec un pédalier ?

Branchez une pédale de type contacteur au pied (1/4 po TRS) dans l'ENTRÉE PÉDALE à l'arrière. Cela permet d'activer/désactiver instantanément le processeur d'effets.

Quels câbles utiliser pour les sorties principales ?

Utilisez des câbles XLR symétriques ou des câbles 1/4 po TRS symétriques pour brancher les sorties principales aux haut-parleurs.

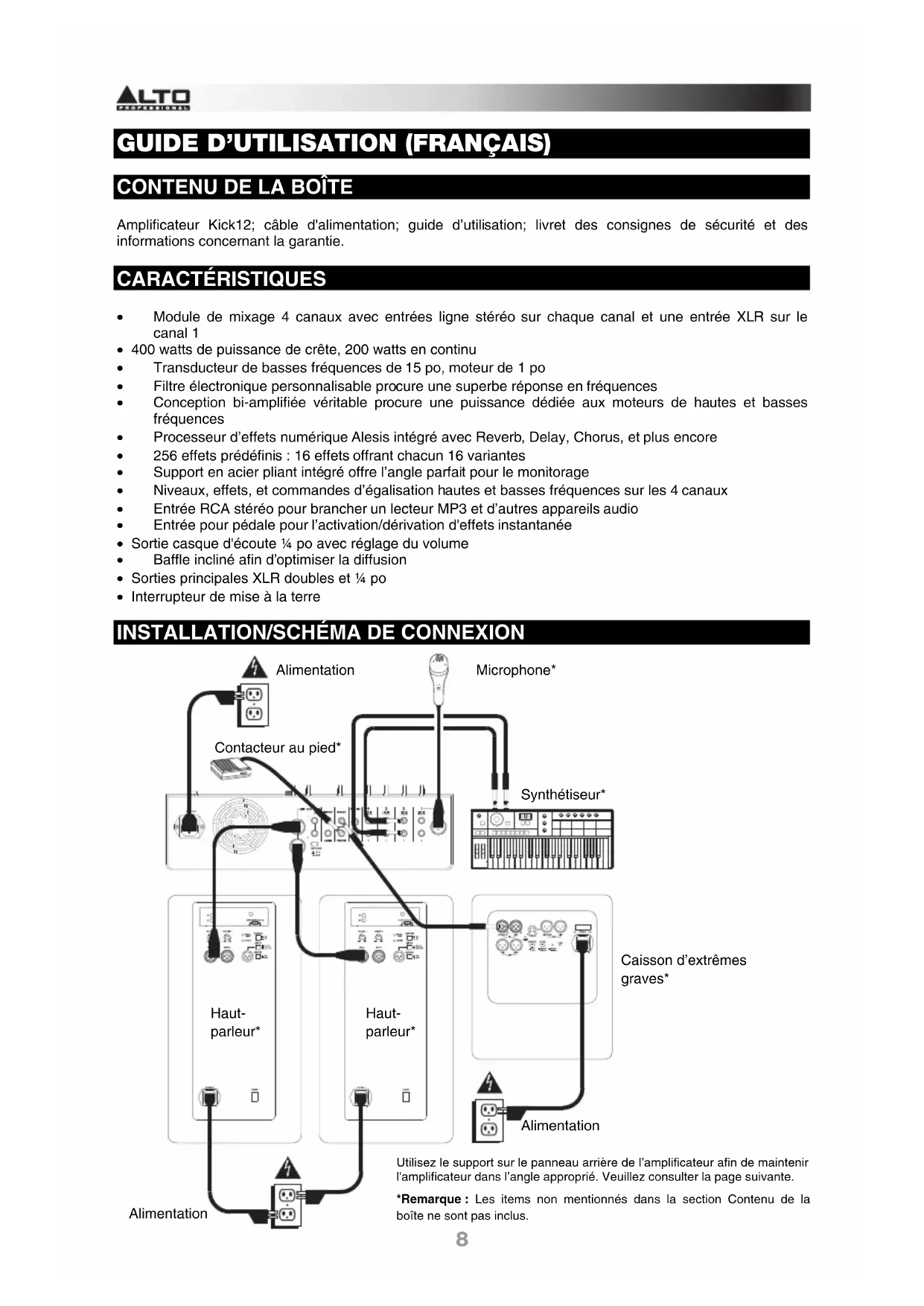

MODE D'EMPLOI Kick 12 ALTO

Amplificateur Kick12; câble d'alimentation; guide d'utilisation; livre des consignes de sécurité et des informations concernant la garantie.

Module de mixage 4 canaux avec entrées ligne stéréo sur chaque canal et une entrée XLR sur le canal 1 - 400 watts de puissance de crête, 200 watts en continu Transducteur de basses fréquences de 15 po, moteur de 1 po Filtre électronique personnalisable procure une superbe réponse en fréquences Conception bi-amplifiée véritable procure une puissance dédiée aux moteurs de hautes et basses fréquences - Processeur d'effets numérique Alesis intégré avec Reverb, Delay, Chorus, et plus encore 256 effets prédéfinis : 16 effets offrant chacun 16 variantes Support en acier pliant intégré offre l'angle parfait pour le monitorage Niveau, effets, et commandes d'égalisation haute et basses fréquences sur les 4 canaux - Entrée RCA stéréo pour brancher un lecteur MP3 et d'autres appareils audio - Entrée pour pédale pour l'activation/dérivation d'effets instantanée Sortie casque d'écoute 1/4 po avec réglage du volume Baffle incliné afin d'optimiser la diffusion Sorties principales XLR doubles et 1/4 po - Interrupteur de mise à la terre

INSTALLATION/SCHEMA DE CONNEXION

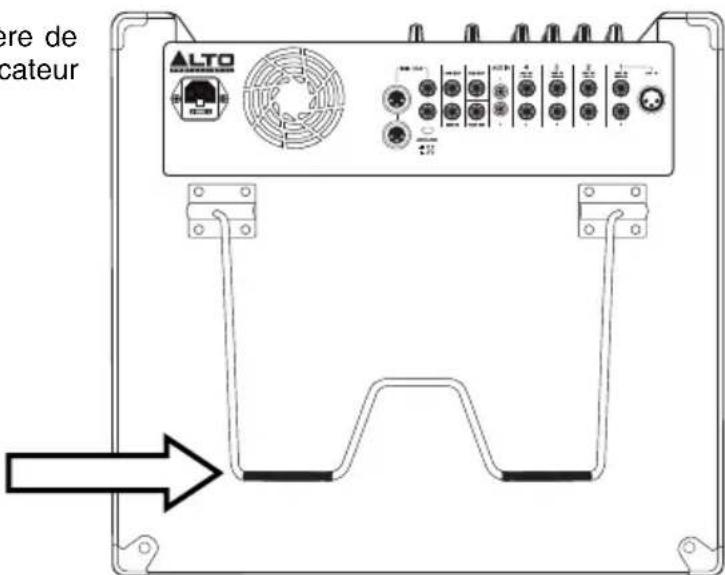

Support

Utilisez le support sur le panneau arrière de l'amplificateur afin de maintenir l'amplificateur dans l'angle approprié.

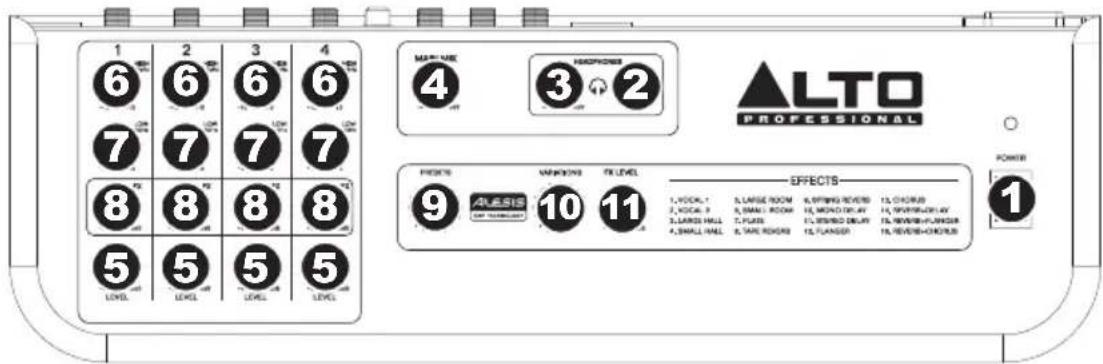

Panneau supérieur

1. INTERRUPEUR D'ALIMENTATION - Cet interrupteur permet de mettre l'amplificateur sous et hors tension. Assurez-vous que les boutons du volume principal (MAIN MIX) et du casque d'écoute (HEADPHONES) soient complètement fermés (« zéro ») avant de mettre l'appareil sous tension. La DEL au-dessus de cet interrupteur s'allume lorsque l'amplificateur est sous tension.
2. SORTIE CASQUE D'ÉCOUTE - Cette sortie permet de brancher un casque d'écoute stéréo doté d'une fiche de 1/4 po.
3. VOLUME CASQUE - Ce bouton ajuste les niveaux de la sortie du casque d'écoute (HEADPHONES).
4. VOLUME PRINCIPAL - Ce bouton permet d'ajuster le volume principal de l'amplificateur.
5. POTENTIOMÉTURE DE CANAL - Ces potentiomètres permettent d'ajuster le niveau de l'audio du canal correspondant.
6. POTENTIOMÉTURE D'ÉGALISATION (AIGUÉS) - Ces potentiomètres permettent d'ajuster le niveau des hautes fréquences du signal audio du canal correspondant.
7. POTENTIOMÉTURE D'ÉGALISATION (GRAVES) - Ces potentiomètres permettent d'ajuster le niveau des basses fréquences du signal audio du canal correspondant.
8. POTENTIOMÉTURE DES EFFETS - Ces potentiomètres permettent d'ajuster la quantité d'effet ajouté à l'audio du canal correspondant.
9. EFFETS PRÉDÉFINIS - Ce bouton permet de sélectionner un effet à ajouter.
10. VARIATIONS D'EFFET - Ce bouton permet de sélectionner une des variations de l'effet.
11. NIVEAU DES EFFETS - Ces potentiomètres permettent d'ajuster la quantité d'effet ajoutée au mix principal.

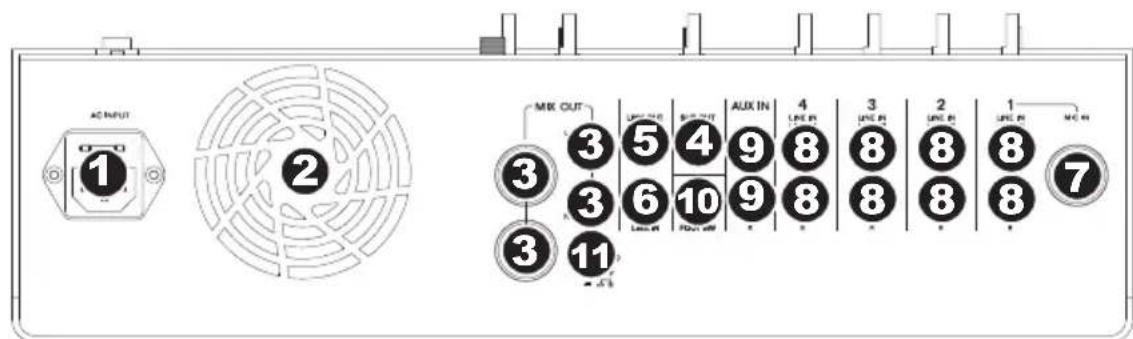

Panneau arrière

1. ENTRÉE D'ALIMENTATION - Branchez le câble d'alimentation inclus à cette entrée et branchez l'autre extrémité à une source d'alimentation électrique. Assurez-vous que l'interrupteur d'alimentation est réglé sur « Off » lorsque vous branchez/débranchez le câble d'alimentation.
2. ORIFICE DE VENTILATION - Assurez-vous de maintenir cet orifice non obstrué en tout temps. Le ventilateur se trouvant derrière permet de refroidir l'amplificateur afin qu'il ne surchauffe pas.
3. SORTIE PRINCIPALE - Utilisez des câbles standards XLR symétriques ou 1/4 po mono TRS symétriques afin de brancher ces sorties aux entrées des haut-parleurs.
4. SORTIE CAISSON D'EXTRÉMES GRAVES - Utilisez un cable 1/4 po mono TRS symétrique standard afin de brancher cette sortie à un caisson d'extrêmes graves facultatif.

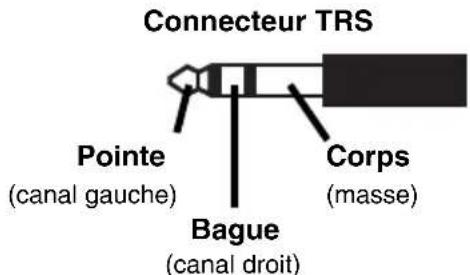

5. SORTIE PARALLELE - Utilisez un cable 1/4 po stéreo TRS asymétrique standard afin de brancher cette sortie à l'entrée parallele d'un second amplificateur Kick facultatif (non inclus). Lors de l'utilisation de cette sortie, cet amplificateur devient maître, c.-à-d. qu'il commande l'audio, le volume, etc. achemie à l'autre amplificateur qui est branché à cette sortie (les deux amplificateurs projetten le même signal en parallele). En outre, vous pouvez utiliser un cable de répartition 1/4 po stéreo TRS afin de brancher cette sortie à deux haut-parleurs (gauche et droit), deux canaux (gauche et droit) d'une console de mixage externe, etc.
6. ENTREE PARALLELE - Utilisez un cable 1/4 po stéreo TRS asymétrique standard afin de brancher cette entrée à la sortie parallele d'un second amplificateur Kick facultatif (non inclus). Lors de l'utilisation de cette entrée, cet amplificateur devient l'esclave, c.-à-d. que l'audio, le volume, etc. sont commandés par l'autre amplificateur qui est branché à cette entrée (chacun des amplificateurs projette une version mono du signal).
7. ENTREE MICROPHONE-Utilizez un cable XLR afin de brancher un microphone a cette entree.
8. ENTRÉE LIGNE - Utilisez des câbles ¼ po TRS standards pour brancher des instruments à niveau ligne ou des sources audio à ces entrées. Lors de l'utilisation d'une source audio mono, utilisez uniquement l'entrée « L/MONO ».
9. ENTREE AUXILIAIRE - Utilisez un cable RCA stereo standard pour brancher des sources audio à niveau ligne à ces entrées.
10. ENTRÉE PÉDALE - Cette entrée permet de brancher un contacteur au pied TRS de ¼ po (non inclus). Un contacteur au pied permet d'activer/désactiver le processeur d'effets intégré de l'amplificateur.
11. INTERRUPEUR DE MISE À LA TERRE – Activer cet interrupteur permet de mettre à la terre l'amplificateur et de réduire les bruits indésirables.
