Kick 12 - Luidspreker ALTO - Gratis gebruiksaanwijzing en handleiding

Producttype	Versterkte luidspreker met geïntegreerde mengmodule
Merk	Alto
Model	Kick 12
Piekvermogen	400 watt
Continuvermogen	200 watt
Laagfrequente transducer	15 inch
Hoogfrequente driver	1 inch
Aantal ingangskanalen	4 kanalen (stereolijn op elk kanaal, XLR op kanaal 1)
Effectprocessor	Ingebouwde Alesis met 256 voorinstellingen (16 effecten x 16 variaties)
Effecttypen	Reverb, Delay, Chorus, en meer
Microfooningangen	1x XLR (kanaal 1)
Lijningangen	4x 1/4 inch TRS (voor instrumenten of lijnbronnen)
Hulp ingang	1x stereo RCA (voor MP3-speler, enz.)
Hoofduitgangen	2x symmetrische XLR, 2x symmetrische 1/4 inch TRS
Subwooferuitgang	1x symmetrische 1/4 inch TRS
Parallelle uitgang	1x asymmetrische stereo 1/4 inch TRS
Parallelle ingang	1x asymmetrische stereo 1/4 inch TRS
Pedaalingang	1x 1/4 inch TRS (voor in-/uitschakelen effecten)
Hoofdtelefoonuitgang	1x 1/4 inch met volumeregeling
Ontwerp	Echt bi-versterkt
Ingebouwde standaard	Inklapbare stalen standaard voor optimale monitorhoek
Hellende baffle	Ja, voor optimale spreiding
Elektronisch filter	Aanpasbaar voor superieure frequentierespons
Voeding	Netstroom (netsnoer inbegrepen)
Aardingsschakelaar	Ja, om ruis te verminderen

Veelgestelde vragen - Kick 12 ALTO

Hoe sluit ik een microfoon aan op de Alto Kick 12?

Gebruik een XLR-kabel om de microfoon aan te sluiten op de MICROFOON-ingang aan de achterzijde. Pas het niveau aan met de bijbehorende kanaalregelaar.

Hoe gebruik ik de ingebouwde effecten?

Draai aan de knop VOORINGESTELDE EFFECTEN om een effecttype te selecteren (reverb, delay, enz.) en gebruik EFFECTVARIATIES om een variant te kiezen. Stel de effecthoeveelheid per kanaal in met de EFFECTEN-regelaars en het globale niveau met EFFECTNIVEAU.

Kan ik een MP3-speler aansluiten?

Ja, sluit uw MP3-speler aan op de HULPINGANG (stereo RCA) aan de achterzijde van de versterker.

Hoe stel ik het apparaat in als monitor (terugkeer)?

Het apparaat is ontworpen voor monitoring: gebruik de ingebouwde inklapbare stalen standaard aan de achterzijde om de baffle te kantelen. De baffle is ook schuin voor optimale spreiding naar de gebruiker.

Wat is het vermogen van de Alto Kick 12?

Het piekvermogen is 400 watt en het continuvermogen is 200 watt.

Hoe sluit ik twee Kick 12-versterkers parallel aan?

Gebruik een asymmetrische stereo 1/4 inch TRS-kabel om de PARALLELLE UITGANG van de eerste versterker te verbinden met de PARALLELLE INGANG van de tweede. De eerste wordt master, de tweede slave.

Hoe verminder ik storende ruis (brom)?

Schakel de AARDINGSCHAKELAAR aan de achterzijde in. Dit kan helpen om aardlussen te elimineren en ongewenste ruis te verminderen.

Kan ik een extra subwoofer aansluiten?

Ja, gebruik de SUBBASUITGANG (symmetrische 1/4 inch TRS) om een actieve subwoofer aan te sluiten.

Hoe schakel ik effecten in/uit met een voetschakelaar?

Sluit een voetschakelaar (1/4 inch TRS) aan op de PEDAALINGANG aan de achterzijde. Hiermee kunt u de effectprocessor direct in- of uitschakelen.

Welke kabels gebruiken voor de hoofduitgangen?

Gebruik symmetrische XLR-kabels of symmetrische 1/4 inch TRS-kabels om de hoofduitgangen op de luidsprekers aan te sluiten.

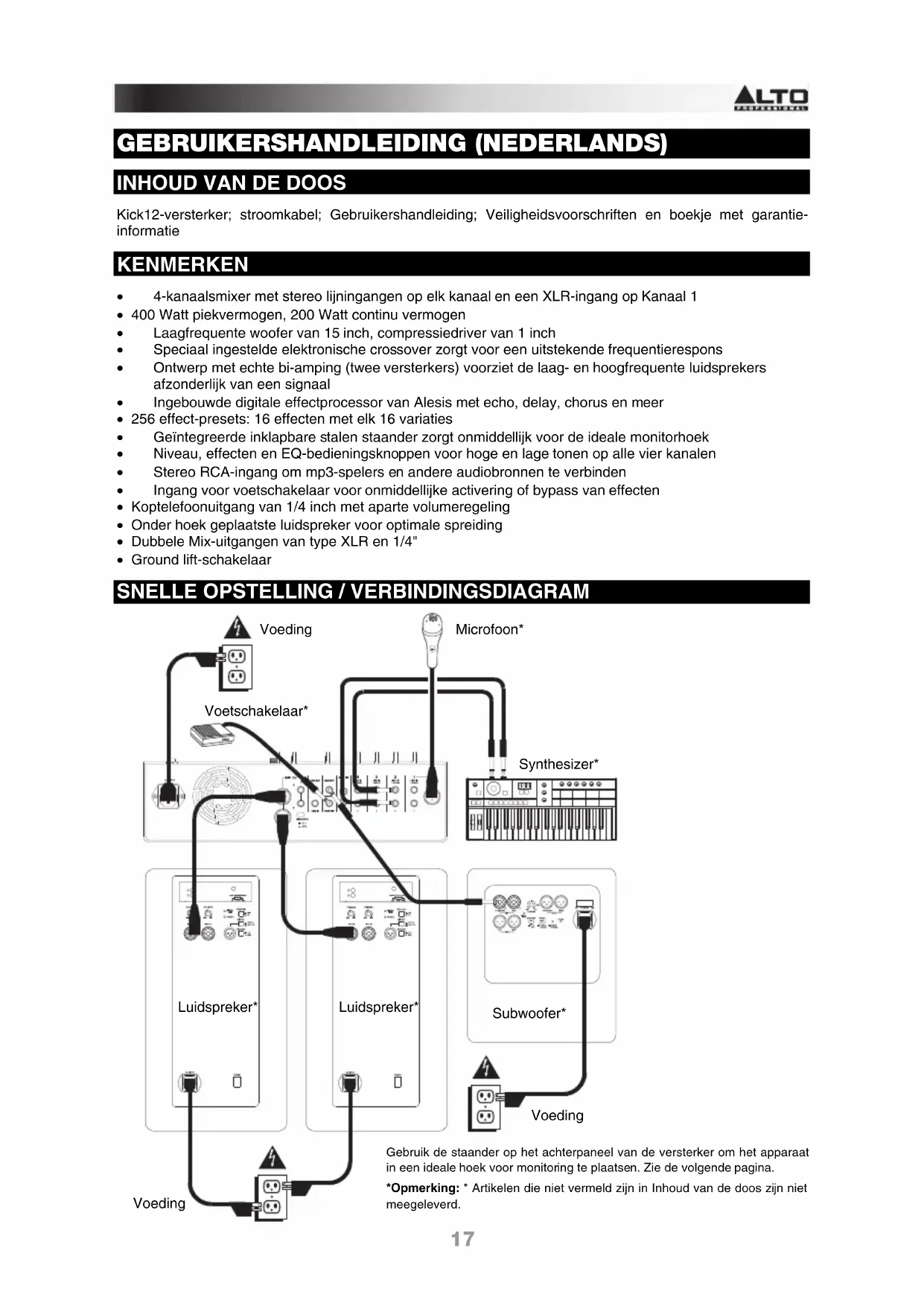

GEBRUIKSAANWIJZING Kick 12 ALTO

Kick12-versterker; stroomkabel; Gebruikershandleiding; Veiligheidsvoorschriften en boekje met garantie-informatie

KENMERKEN

4-kanaalsmixer met stereo lijningangen op elk kanaal en een XLR-ingang op Kanaal 1
400 Watt piekvermögen, 200 Watt continu vermogen
Laagfrequente woofer van 15 inch, compressiedriver van 1 inch
- Speciaal ingestelde elektronische crossover zorgt voor een uitstekende frequentierresponds
- Ontwerp met母公司 bi-amping (twee versterkers) voorziet de laag- en hoogfrequente luidsprekers afzonderlijk van een signalaal
Ingebouwde digitale effectprocessor van Alesis met echo, delay, chorus enmeer
- 256 effect-presets: 16 effecten met elk 16 varieties
Geintegreerde inklapbare stalen staander zorgt onmiddelijk voor de ideale monitorhoek
Niveau, effecten en EQ-bedieningsknoppen voor hoge en lage tonen op alle vier kanalen
- Stereo RCA-ingang om mp3-spelers en andere audiobronnen te verbinden
- Ingang voor voetschakelaar voor onmiddelijkke activering of bypass van effecten
- Koptelefoonuitgang van 1/4 inch met除去的液体 - Kuppeleeftegang van 1/4 inch met aparte volumeregeling
- Onder hoek geplaatste luidspreker voor optimale spreiding
- Dubbele Mix-uitgangen van type XLR en 1/4"
Ground lift-schakelaar

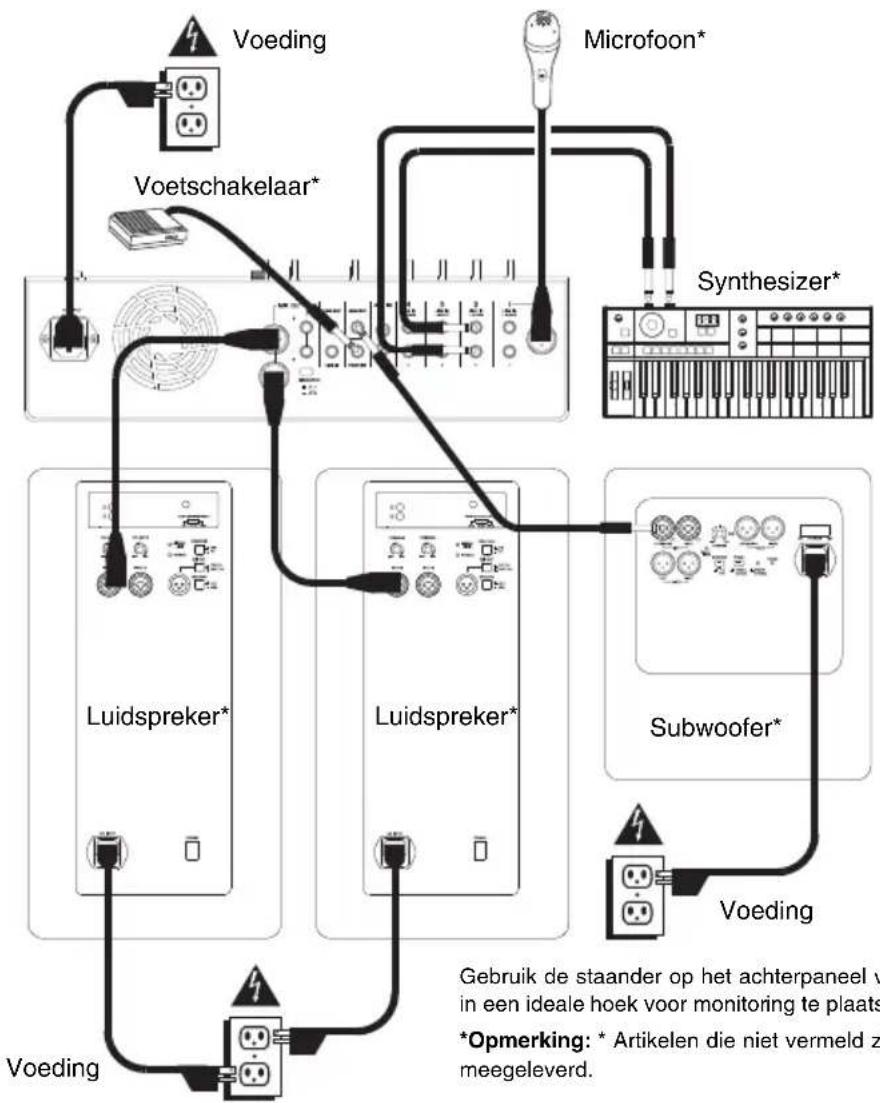

SNELLE OPSTELLING / VERBINDINGSDIAGRAM

Gebruik de staander op het Achterpaneel van de versterker om het apparaat in een ideale hoek voor monitoring teplaatsen. Zie de volgende pagina.

*Opmerking: * Artikelen die nicht vermeld zich in Inhoud van de doos+zijn Niet meegeleverd.

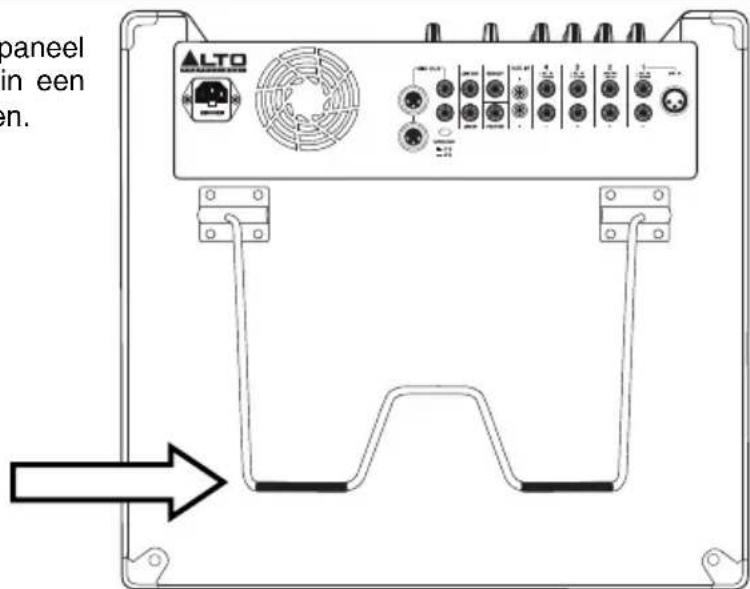

STAANDER

Gebruik de staander op het achterpaneel van de versterker om het apparaat in een ideale hoek voor monitoring teplaatsen.

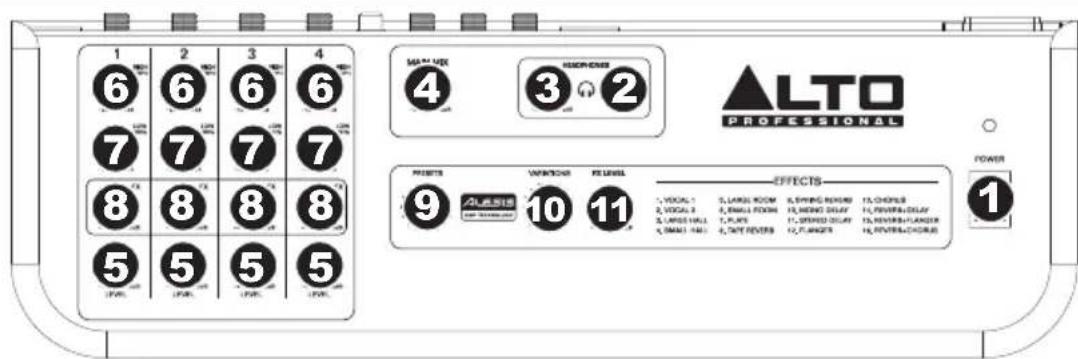

BOVENPANEL

1. AAN/UIT-SCHAKELAAR: schakelt de versterker aan/uit. Zorg ervoor dat de HOOFDVOLUME- en KOPTELEFOONVOLUME-knuppen op "nul" staan voor het inschaken. De LED boven deze schakelaar gaat branden wonneer de versterker is ingeschakeld.
2. KOPTELEFOONUITGANG: Sluit hierop uw 1/4"-stereokoptelefoon aan.
3. KOPTELEFOONVOLUME: Draai aan deze knop om het geluidsniveau van de KOPTELEFOONUITGANG aan te passen.
4. HOOFDVOLUME: Draai aan deze knop om het hoofdvolum van de versterker aan te passen.
5. KANAALNIVEAU: Draai aan deze knop om het niveau van het overeenkomstige kanaal aan te passen.
6. EQ HOOG KANAAL: Draai aan deze knop om hetiveau van de hoge tonen (treble) van het kanaal aan te passen.
7. EQ LAAG KANAAL: Draai aan deze knop om het niveau van de lage tonen (bas) van het kanaal aan te passen.
8. KANAALEFFECTEN: Draai aan deze knop om te bepalen hoeveel van het geselecteerde effect aan het kanaal worden toegevoegd.
9. EFFECTPRESETS: Draai aan deze knop om een effect te selecteren.
10. EFFECTVARIATIES: Draai aan deze knop om verschillende varieties van hetzelfde effect te selecteren.
11. EFFECTNIVEAU: Draai aan deze knop om te bepalen hoeveel van het geselecteerde effect aan de volledige mix worden toegevoegd.

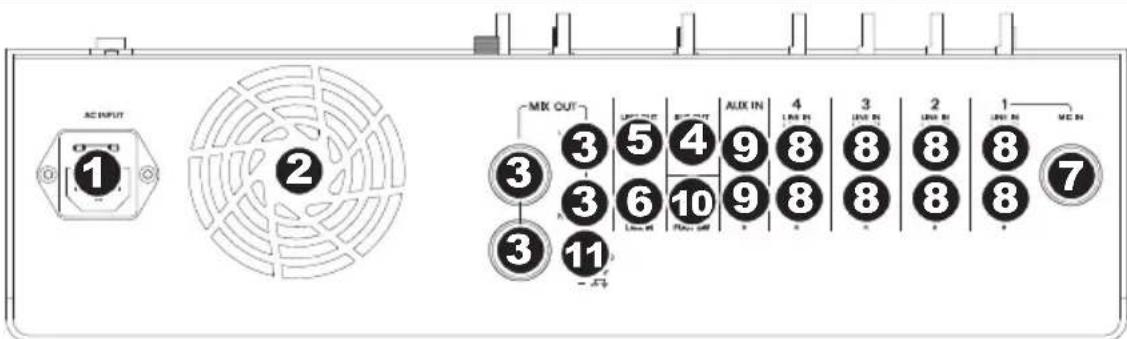

ACHTERPANEL

1. STROOMINGANG: sluit de meegeleverde stroomkabel aan op deze ingang en sluit het andere uiteinde van de kabel aan op een stroombron. Zorg ervoor dat de AAN/UIT-SCHAKELAAR op het bovenpaneel op "uit" staat bij het aansluiten en loskoppelen van de kabel.

2. KOELVENTILATOR: Hou de ruimte voor deze opening vrij van andere voorwerpen. De ventilatorchter deze opening koelt de versterker af en voorkomt oververhitting.

3. MIX OUT: Gebruik standard gebalanceerde XLR-kabels of gebalanceerde 1/4 mono TRSKabels om deze uitgangen aan te sluiten op de ingangen van uw actieve luidsprekers.

4. SUB OUT: Gebruik een standard gebalanceerde 1/4 mono TRS-kabel om dezeuitgang aan te sluiten op de ingang van een optionele versterkte subwoofer.

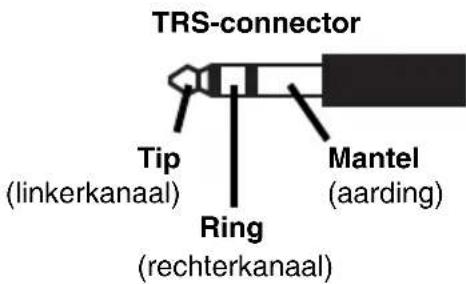

1. LINK OUT: Gebruik een standard
   ongebalanceerde 1/4" stereo TRS-kabel om deze uitgang aan te sluiten op de LINK IN van een optionele tweede Kick-versterker (afzonderlijk te koop). Bij het gebruik van deze uitgang worden deze versterker de 'master'; hij controleert de audio, het volume, enz. die worden verstuurd maar de slave'-versterker die op deze uitgang is aangesloten (elke versterker produeert parallel hetzelfde signaal). Anderzijds kunt ook een 1/4" stereo TRS-splitterkabel gebruiken om deze uitgang aan te sluiten op twee afzonderlijke luidsprekers (links en rechts), twee kanalen (links en rechts) van een externe mixer, enz.

2. LINK IN: Gebruik een standard ongebalanceerde 1/4 stereo TRS-kabel om deze ingang aan te sluiten op de LINK OUT van een optionele tweede Kick-versterker (afzonderlijk te koop). Bij het gebruik van deze uitgang worden deze versterker de 'slave'; zich instellenen worden gecontroleerd door de master'-versterker die op deze ingang is aangesloten (elke versterker produeert een opgeteld monosignaal).

3. MIC IN: Gebruik een standard XLR-kabel om een microfoon op deze uitgang aan te sluiten.

4. LIJNINGANG: Gebruik standard 1/4" TRS-kabels om instrumenten of geluidsbronnen op lijniveau op deze ingangen aan te sluiten. Gebruik bij het aansluiten op een monogeluidsbron enkel de ingang "L/MONO".

5. AUX IN: Gebruik een standard stereo RCA-kabel om een geluidsbron op lijniveau op deze ingangen aan te sluiten.

6. VOETSCH: Op deze ingang kunt u een standard 1/4" TRS-voetschakelaar met vergrendeling (afzonderlijk verkocht) aansluiten. Met een aangesloten voetschakelaar kunt u de ingebouwde effecten van de versterker activeren of deactiveren.

7. AARDINGSSCHAKELAAR: Druk deze knop in om de versterker te aarden, wat brom of ruis kan verminderen.
