MANUALE UTENTE Kick 12 ALTO

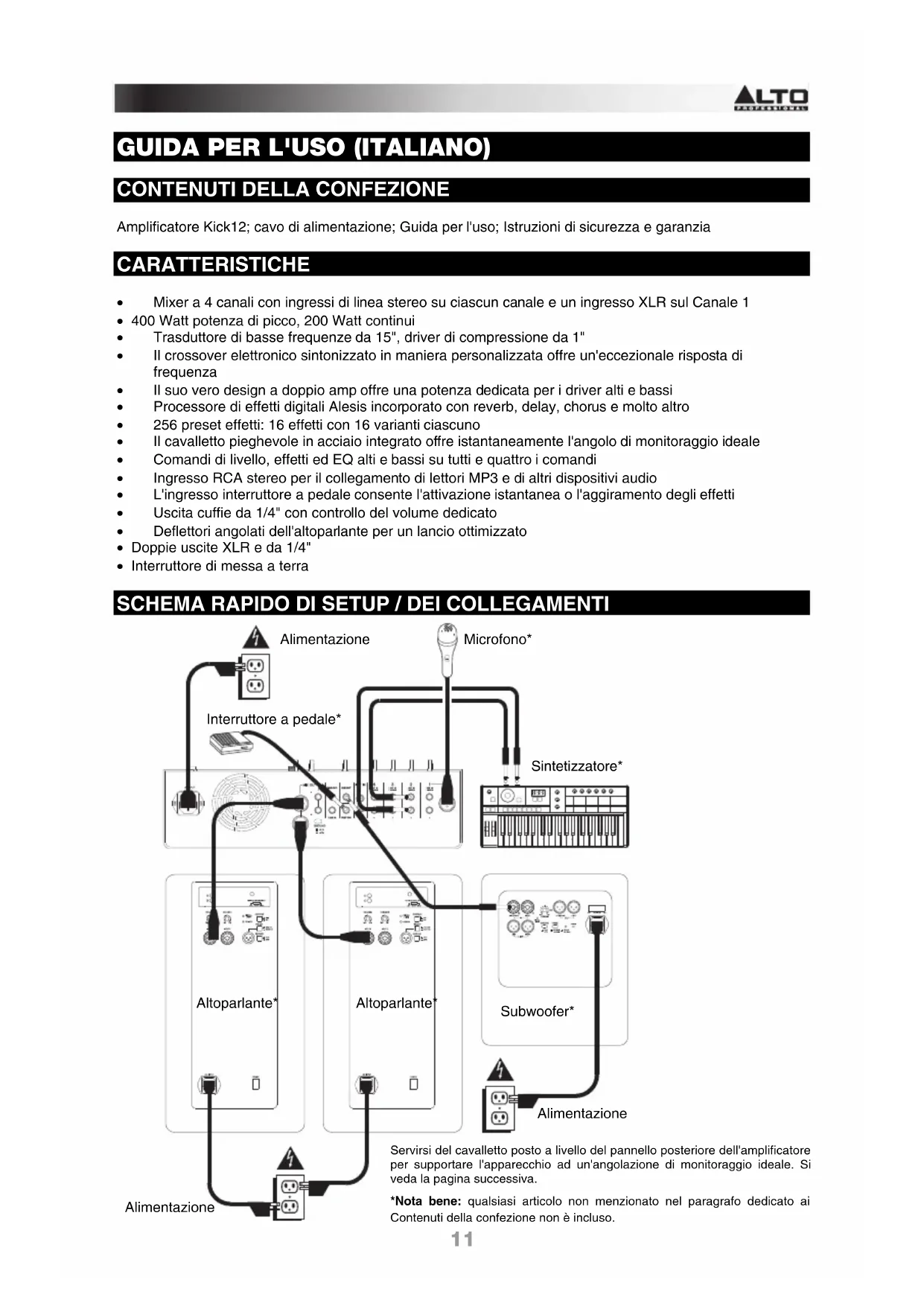

GUIDA PER L'USO (ITALIANO)

CONTENUTI DELLA CONFEZIONE

Amplificatore Kick12; cavo di alimentazione; Guida per l'uso; Istruzioni di sicurezza e garanzia

CARATTERISTICHE

• Mixer a 4 canali con ingressi di linea stereo su ciascun canale e un ingresso XLR sul Canale 1
  400 Watt potenza di picco, 200 Watt continui
• Trasduttore di basse frequenze da 15", driver di compressione da 1"
  Il crossover elettronico sintonizzato in maniera personalizzata offre un'eccezionale risposta di frequenza
  Il suo vero design a doppio amp offre una potenza dedicata per i driver alte bassi
• Processore di effetti digitali Alesis incorpato con reverb, delay, chorus e molto alto
  256 preset effetti: 16 effetti con 16 varianti ciascuno
  Il cavalletto pieghevole in acciaio integrato offre istantaneamente l'angolo di monitoraggio ideale
  Comandi di livello, effetti ed EQ alte bassi su tutti e quattro i comandi
• Ingresso RCA stereo per il collegamento dilettori MP3 e di altri dispositivi audio
  L'ingresso interrutto a pedale consente l'attivazione istantanea o l'aggiramento degli effetti
  Uscita cuffie da 1 / 4'' con controllo del volume dedicato
  Deflettori angolati dell'altoparlante per un lancio ottimizzato
  Doppie uscite XLR e da 1/4"
• Interruttore di messa a terra

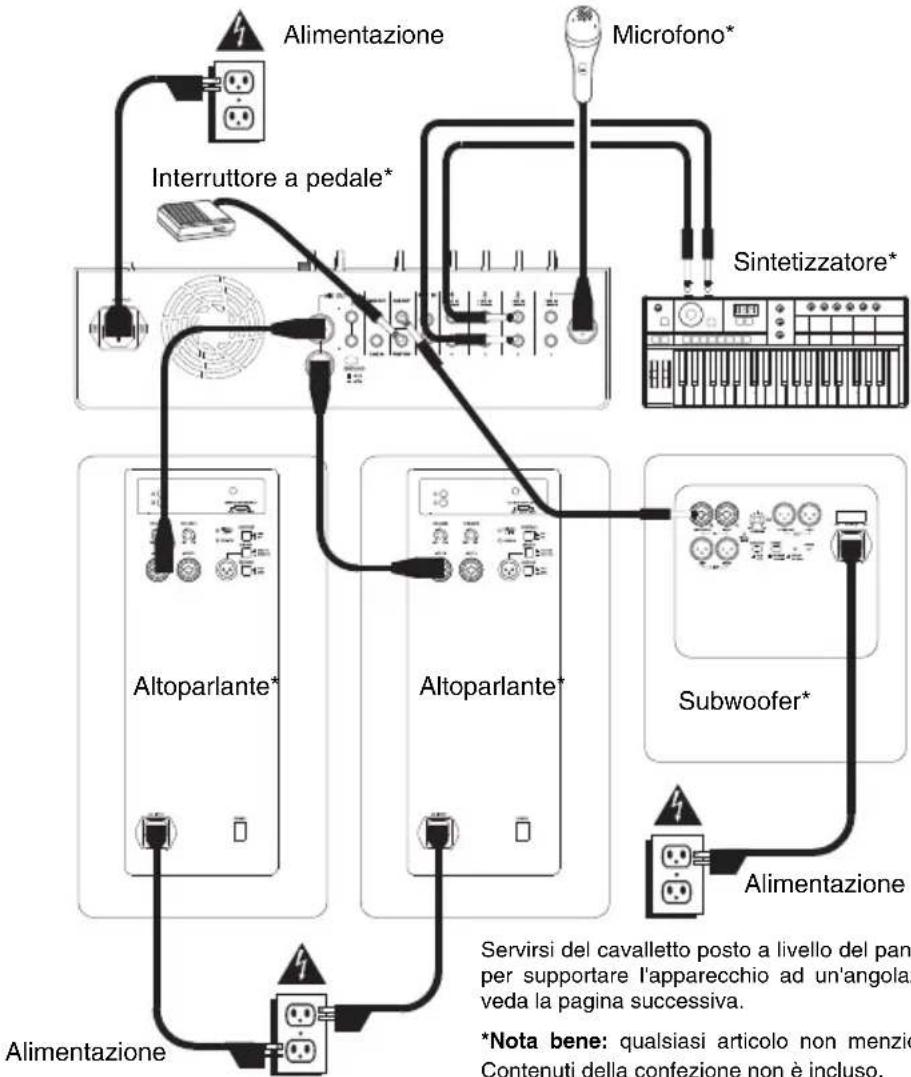

SCHEMA RAPIDO DI SETUP / DEI COLLEGAMENTI

Serviri del cavalletto posto a livello del pannello posteriore dell'amplificatore per supportare l'apparecchio ad un'angolazione di monitoraggio ideale. Si veda la pagina successiva.

*Nota bene: qualsiasi articolo non menzionato nel paragrafo dedicato ai Contenuti della confezione non è incluso.

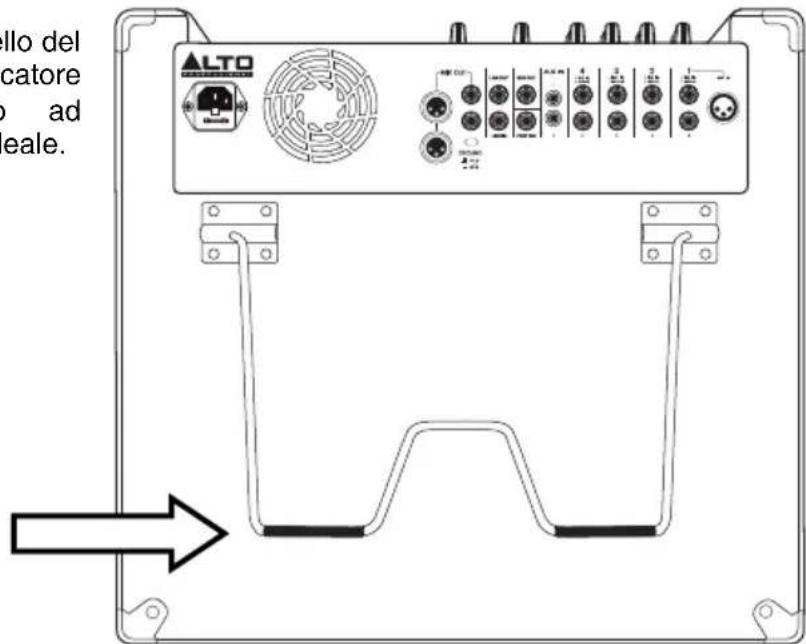

CAVALLETTO

Servirsi del cavalletto posto a livello del pannello posteriore dell'amplificatore per supportare l'apparecchio ad un'angolazione di monitoraggio ideale.

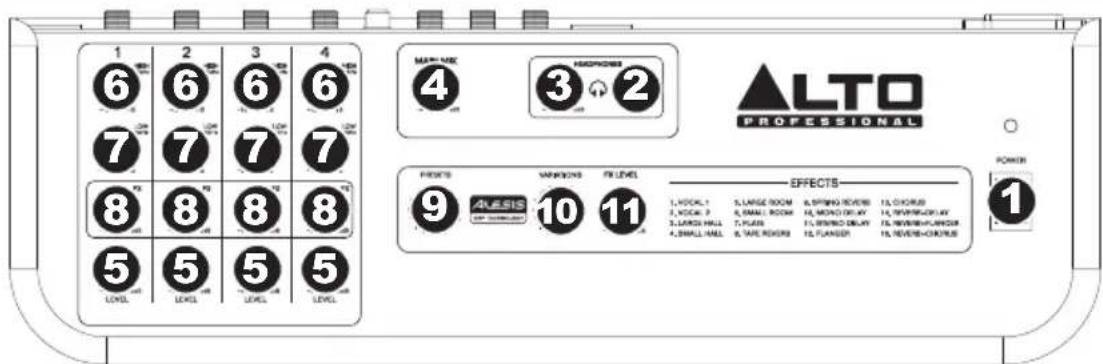

PANNELLO SUPERIORE

1. INTERRUPTORE DI ALIMENTAZIONE (POWER) - Accende e spegne l'amplificatore. Assicurarsi che le manopole MAIN VOL e CUFFIE siano impostate su "zero" prima di accenderlo. Il LED al di sopra di quello interruptore si accende quando l'amplificatore è acceso.
2. USCITA CUFFIE - Collegare a q'esto livello cuffie stereo da 1/4" .
3. VOLUME CUFFIE - Girare questa manopola per regolare il livello dell'USCITA CUFFIE.
4. MAIN VOL - Girare questa manopola per regolare il volume principale dell'amplificatore.
5. LIVELLO CANALE - Girare esta manopola per regolare il livello del canale corrispondente.
6. CHANNEL HIGH EQ (eq acuti canale) - Girare esta manopola per regolare il livello delle frequenze alte del canale (acuti).
7. CHANNEL LOW EQ (eq bassi canale)- Girare esta manopola per regolare il livello delle frequenze basse del canale (bassi).
8. CHANNEL FX (fx canale) - Girare esta manopola per regolare la quantità dell'effetto selezionato da applicare al canale.
9. EFFECT PRESETS (preset effetti) - Girare esta manopola per selezionare un effetto.
10. EFFECT VARIATIONS (varianti effetti) - Girare esta manopola per selezionare diverse varianti dell'effetto selezionato.
11. FX LEVEL (livello fx) - Girare esta manopola per regolare la quantità dell'effetto selezionato da applicare all'intero mix.

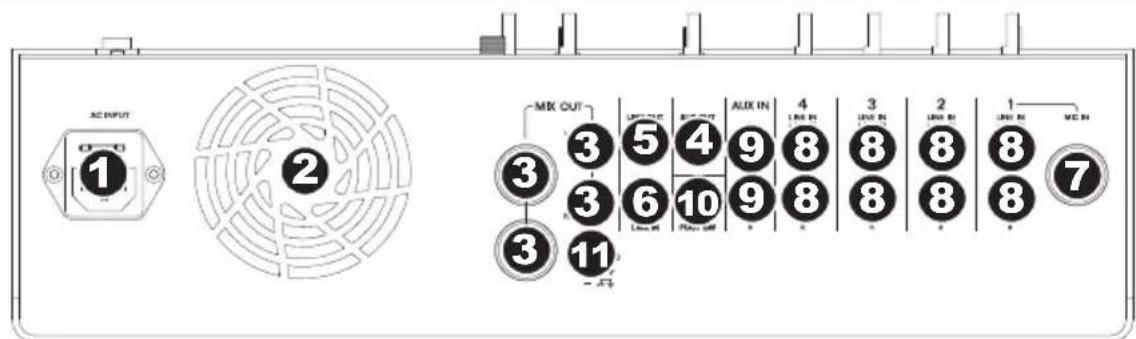

PANNELLO POSTERIORE

1. INGRESSO DI ALIMENTAZIONE - Collegare il cavo di alimentazione in dotazione a quello ingresso, quando collegare l'alto capo del cavo stesso ad una sorgente di alimentazione. Assicurarsi che l'INTERRUPTORE DI ALIMENTAZIONE a livello del pannello superiore sia su "off" al momento di collegare e scollegare il cavo.
2. VENTOLA DI RAFFREDDAMENTO - Mantenere l'area di fronte a questa bocchetta libera da ostacoli. La ventola dietro la bocchetta raffredda l'amplificatore, impedendone il surriscaldamento.
3. USCITA MIX - Servirsi di cavi standard bilanciati XLR o cavi TRS mono bilanciati da 1/4 per collegare queste usciteagli ingressi degli altoparlanti.
4. USCITA SUB - Servirsi di un cavo standard TRS mono bilanziato da 1/4" per collegare但这a uscita all'ingresso di un subwoofer opzionale.

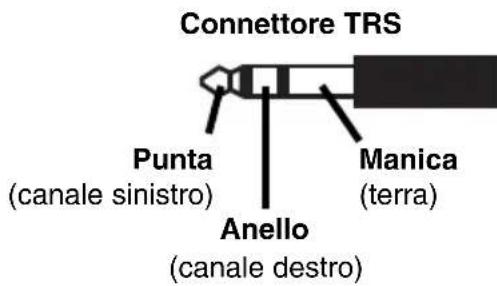

5. USCITA LINK - Servirsi di un cavo standard TRS stereo bilanziato da 1/4 per collegare但这a uscita all'ingresso LINK IN di un secondo amplificatore Kick opzionale (venduto separamente). Quando si utilizza但这a uscita, quello amplificatore sare il "master": controlling l'audio, il volume, ecc. inviati all' amplificatore "slave" collegato a但这a uscita (ciascun amplificatore emetterà lo stesso segnale in parallelo). Alternatively, è possibile utilizzato un cavo splitter stereo TRS da 1/4 per collegare但这a uscita a due altoparlanti distincti (sinistro e destro), due canali (sinistro e destro) di un mixer esterno, ecc.
6. INGRESSO LINK - Serviri di un cavo standard TRS stereo non bilanziato da 1/4 per collegare quello ingresso all'uscita LINK OUT di un secondo amplificatore Kick opzionale (venduto separamente). Quando si utilizza quello ingresso, quello amplificatore sare lo "slave": i loro livelli saranno controllati dall' amplificatore "master" collegato a quello ingresso (ciascun amplificatore émetterà un segnale mono sommato).
7. INGRESSO MIC - Serviri di un cavo standard XLR per collegare un microfono a quello ingresso.
8. LINE IN - Servirsi di cavi TRS standard da 1/4 per collegare strumenti a livello di linea o fonti audio a quosti ingressi. Al momento di collegare una fonte audio mono, servirsi unicamente dell'ingresso "L/MONO".
9. AUX IN - Servisi di un cavo standard stereo RCA per collegare una fonte audio a livello di linea a quosti ingressi.
10. INTERRUPTORE A PEDALE - Collegare un interruptatore a pedale standard TRS da 1/4 (venduto separamente) a quello ingresso. L'interruttore a pedale collegato consentirà di attivare/disattivare il processore di effetti incorp.orato dell'amplificatore.
11. INTERRUPTORE DI MESSA A TERRA– La pressione di questo interruptore mette a terra L'amplificatore, riducendo ronzii o rumore.
