Kick 12 - Altavoz ALTO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz amplificado con módulo de mezcla integrado
Marca	Alto
Modelo	Kick 12
Potencia máxima	400 vatios
Potencia continua	200 vatios
Transductor de baja frecuencia	15 pulgadas
Motor de alta frecuencia	1 pulgada
Número de canales de entrada	4 canales (línea estéreo en cada canal, XLR en canal 1)
Procesador de efectos	Alesis integrado con 256 efectos predefinidos (16 efectos x 16 variaciones)
Tipos de efectos	Reverb, Delay, Chorus, y más
Entradas de micrófono	1 x XLR (canal 1)
Entradas de línea	4 x 1/4 pulgada TRS (para instrumentos o fuentes de línea)
Entrada auxiliar	1 x RCA estéreo (para reproductor MP3, etc.)
Salidas principales	2 x XLR balanceados, 2 x 1/4 pulgada TRS balanceados
Salida de subwoofer	1 x 1/4 pulgada TRS balanceado
Salida en paralelo	1 x 1/4 pulgada estéreo TRS no balanceado
Entrada en paralelo	1 x 1/4 pulgada estéreo TRS no balanceado
Entrada de pedal	1 x 1/4 pulgada TRS (para activación/desactivación de efectos)
Salida de auriculares	1 x 1/4 pulgada con control de volumen
Diseño	Bi-amplificada verdadera
Soporte integrado	Soporte de acero plegable para ángulo de monitoreo óptimo
Bafle inclinado	Sí, para optimizar la dispersión
Filtro electrónico	Personalizable para una respuesta de frecuencia excelente
Alimentación	Red eléctrica (cable de alimentación incluido)
Interruptor de conexión a tierra	Sí, para reducir ruidos

Preguntas frecuentes - Kick 12 ALTO

¿Cómo conectar un micrófono a la Alto Kick 12?

Use un cable XLR para conectar el micrófono a la entrada MICROFONO ubicada en la parte posterior. Ajuste el nivel con el potenciómetro del canal correspondiente.

¿Cómo utilizar los efectos integrados?

Gire la perilla EFECTOS PREDEFINIDOS para seleccionar un tipo de efecto (reverb, delay, etc.) y use VARIACIONES DE EFECTO para elegir una variante. Ajuste la cantidad de efecto por canal con los potenciómetros EFECTOS y el nivel general con NIVEL DE EFECTOS.

¿Puedo conectar un reproductor MP3?

Sí, conecte su reproductor MP3 a la entrada ENTRADA AUXILIAR (RCA estéreo) en la parte posterior del amplificador.

¿Cómo configurar el equipo como monitor (retorno)?

El equipo está diseñado para monitoreo: use el soporte de acero plegable integrado en la parte posterior para inclinar el bafle. El bafle también está inclinado para optimizar la dispersión hacia el usuario.

¿Cuál es la potencia de la Alto Kick 12?

La potencia máxima es de 400 vatios y la potencia continua de 200 vatios.

¿Cómo conectar dos amplificadores Kick 12 en paralelo?

Use un cable 1/4 pulgada estéreo TRS no balanceado para conectar la SALIDA EN PARALELO del primer amplificador a la ENTRADA EN PARALELO del segundo. El primero se convierte en maestro, el segundo en esclavo.

¿Cómo reducir los ruidos parásitos (zumbido)?

Active el INTERRUPTOR DE CONEXIÓN A TIERRA en la parte posterior. Esto puede ayudar a eliminar los bucles de masa y reducir los ruidos no deseados.

¿Puedo conectar un subwoofer adicional?

Sí, use la SALIDA DE SUBWOOFER (1/4 pulgada TRS balanceado) para conectar un subwoofer activo.

¿Cómo activar/desactivar los efectos con un pedal?

Conecte un pedal de tipo interruptor de pie (1/4 pulgada TRS) en la ENTRADA DE PEDAL en la parte posterior. Esto permite activar/desactivar instantáneamente el procesador de efectos.

¿Qué cables usar para las salidas principales?

Use cables XLR balanceados o cables 1/4 pulgada TRS balanceados para conectar las salidas principales a los altavoces.

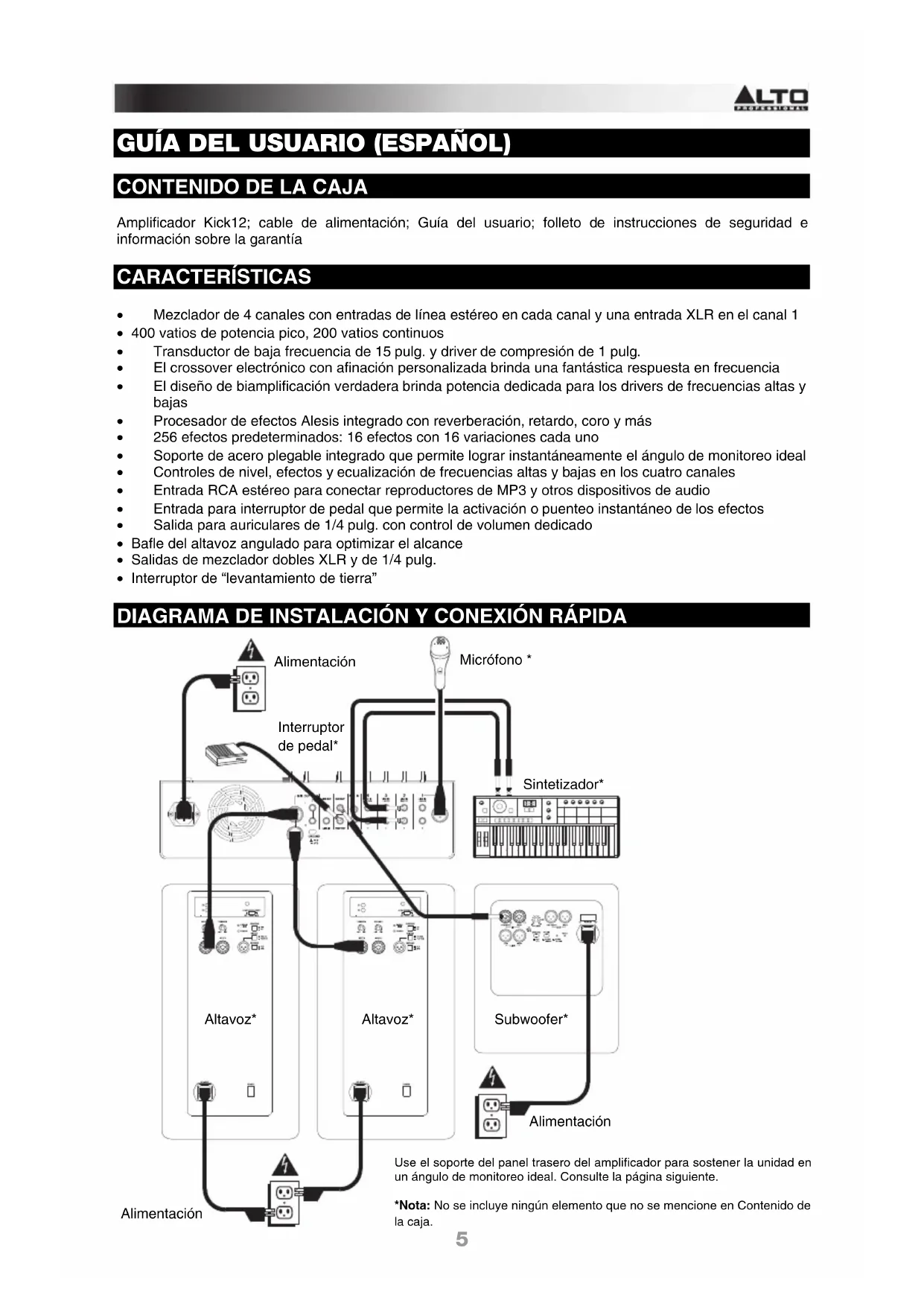

MANUAL DE USUARIO Kick 12 ALTO

Amplificador Kick12; cable de alimentacion; Guia del usuario; folleto de instrucciones de seguridad e informacion sobre la garantia

CHARACTERISTICAS

Mezclador de 4 canales con entradas de linea estereo en cada canal y una entrada XLR en el canal 1
400 varios de potencia pico, 200 varios continuos
Transductor de baja Frequencia de 15 pulg. y driver de compresion de 1 pulg.
El crossover electrónico con afinación personalizada brinda una fantástica的回答sta en Frequencia
El diseño de biamplificacion verdadera brinda potencia dedicada para los drivers de Frequencias altas y bajas
- Procesador de efectos Alesis integrado con reverberacion, retardo, coro y mas
256 efectos predeterminados: 16 efectos con 16 variaciones cada uno
Soporte de acero plegable integrado que permite lograr instantanamente el ángulo de monitoreo ideal
- Controles de nivel, efectos y ecualizacion de Frequencias altas y bajas en los quatre canales
- Entrada RCA estéreo para conectar reproductores de MP3 yotiros dispositivos de audio
- Entrada para interruptor de pedal que permit la activacion o puenteo instantaneo de los efectos
- Salida para auriculares de 1/4 pulg. con control de volumen dedicado
- Bafle del altovoz angulado para optimizar el alcance
Salidas de mezclador dobles XLR y de 1/4 pulg.
- Interruptor de "levantimiento de tierra"

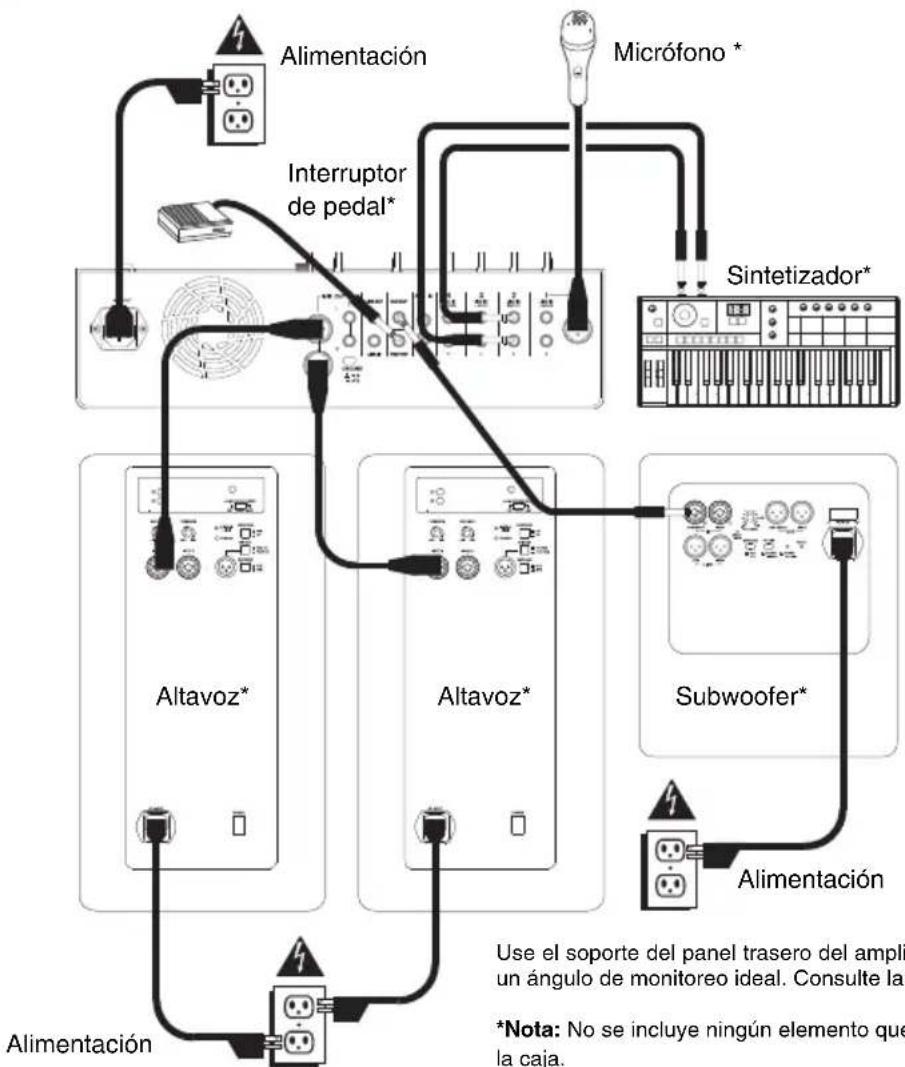

DIAGRAMA DE INSTALLACION Y CONEXION RAPIDA

Use el soporte del panel trasero del amplificador para sostener launidad en un ángulo de monitoreo ideal. Consulte la páginá;)!.

*Note: No se incluye ningún elemento que no se Mentione en Contenido de la caja.

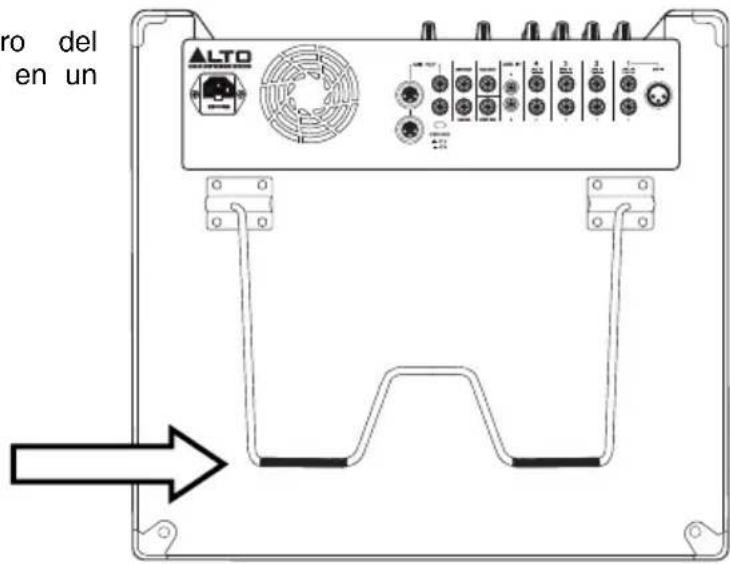

SOPORTE

Use el soporte del panel trasero del amplificador para sostener la unidad en un ángulo de monitoreo ideal.

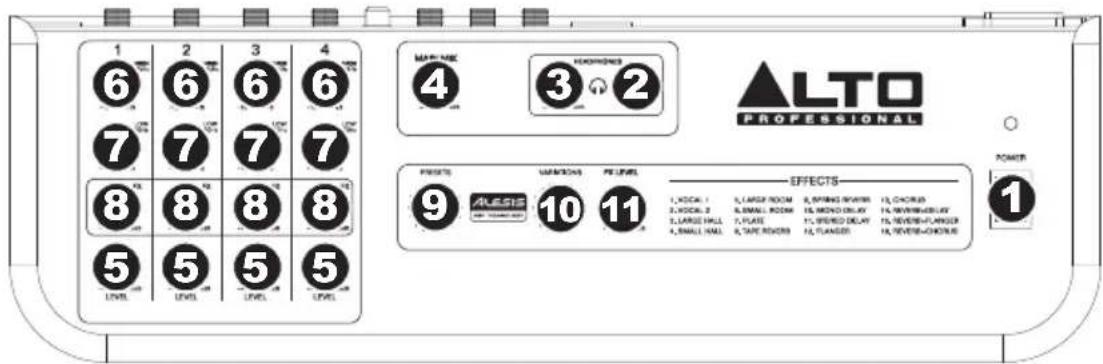

PANEL SUPERIOR

1. INTERRUPTOR DE ENCENDIDO - Se usa para encender y apagar el amplificador. Asegürese de que la perilla MAIN VOL (Volumen principal) y HEADPHONES VOLUME (Volumen de auriculares) estén ajustadas a "cero" antes de encenderlo. Cuando el amplificador está encendido, el LED de arriba de este interruptor se illumina.
2. SALIDA PARA AURICULARES - Conecte aquí sus auriculares estéreo de 1/4 pulg.
3. VOLUMEN DE AURICULARES - Gire esta perilla para ajustar el volumen de la salute HEADPHONES (Auriculares).
4. VOLUMEN PRINCIPAL - Accione esta perilla paraaabstar el volumen principal del amplificador.
5. NIVEL DE CANAL - Gire esta perilla para ajustar el nivel del canal correspondiente.
6. ECUALIZACION DE AGUDOS DEL CANAL - Gire esta perilla para ajustar el nivel de las frequencias altas (agudos) del canal.
7. ECUALIZACION DE GRAVES DEL CANAL - Gire esta perilla para ajustar el nivel de las frequencias bajas (graves) del canal.
8. EFFECTOS DEL CANAL - Gire esta perilla paraaabstar la proportiOn del efecto seleccionadoactualmenteque se aplica al canal.
9. EFFECTOS PRESELECTIONADOS - Gire esta perilla para seleccionar un efecto.
10. VARIACIONES DE EFFECTOS - Gire esta perilla para seleccionar variaciones differentes del efecto selectionado.
11. NIVEL DEL EFFECTO - Gire esta perilla paraaabstar la proportiOn del efecto seleccionado actualmente que se aplica a la mezcla completa.

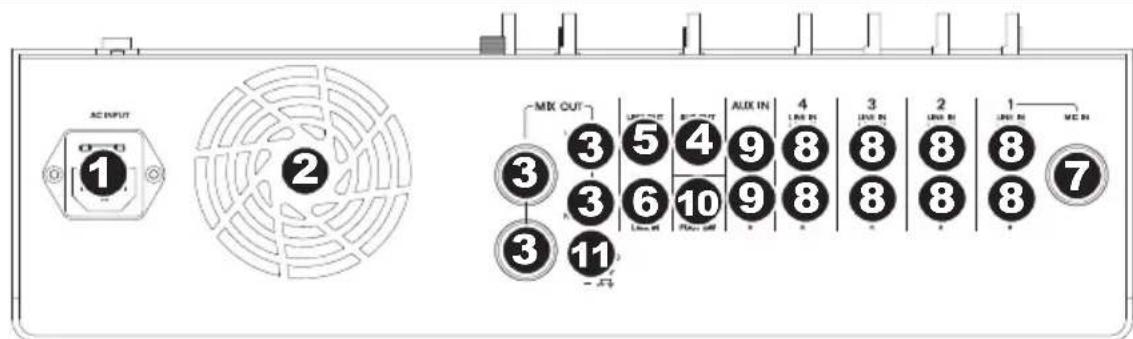

PANEL TRASERO

1. ENTRADA DE ALIMENTACION - Conecte a esta entrada el cable de alimentacion incluido y bajo conecte el除外 extremo del cable al suministro electrico. Asegürese de que el INTERRUPTOR POWER (Encendido) del panel superior está en "off" (apagado) cuando enchufe y desenchufe el cable.

2. VENTILADOR DE ENFRIAMIENTO - Mantenga el area frunte a esta ventilacion libre de obstaculos. El ventilador que está detras de la ventilacion enfria el amplificador, evitando el recalentamento.

3. SALIDA DE MEZCLA - Use cables XLR balanceados o cables TRS mono de 1/4 pulg. balanceados estandar para conectar estas calidas a las entradas de sus altavoces activos.

4. SALIDA PARA SUBWOOFER - Use un cable TRS mono de 1/4 pulg. balanceado estandar para conectar esta calidad a la entrada de un subwoofer alimentado optional.

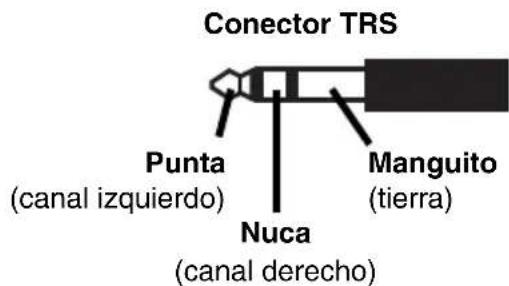

1. SALIDA PARA ENLACE - Use un cable TRS estéreo de 1/4 pulg. no balanceado estándar para conectar estaittersa a la entrada LINK IN de un segundo amplificador Kick optional (que se vende por分开ado). Cuando usa estaittersa, este amplificador sera el "maestro": controla el audio, volumen, etc. enviados al amplificador "esclavo" conectado a this salida (cada amplificador produce la misma senal de salida en paralelo). Como alternatively,可以更好 using an cable divisor TRS estéreo de 1/4 pulg. para conectar esta saliva a dos altavoces (izquierdo y derecho) por分开ado, dos canales (izquierdo y derecho) de un mezclador externo, etc.
2. ENTRADA PARA ENLACE - Use un cable TRS estéreo de 1/4 pulg. no balanceado estándar para conectar estaittersa a salida LINK IN de un segundo amplificador Kick optional (que se vende por分开ado). Cuando usa esta entrada, este amplificador sera el "esclavo": sus niveles seran controlos por el amplificador "maestro" conectado a esta entrada (cada amplificador produce una senal mono sumada).
3. ENTRADA PARA MICróFONO - Use un cable XLR estándar para conectar un micrófono a esta entrada.
4. ENTRADA PARA LÍNEA - Use cables TRS de 1/4 pulg. estándar para conectar a estas entradas instrumentos o fuentes de sonido de nivel de linea. Cuando conecte una fuente de sonido mono, use sólo la entrada "L/MONO" (Izquierda/Mono)
5. ENTRADA AUXILIAR - Use un cable RCA estéreo estándar para conectar una fuente de nivel de linea a estas entradas.
6. INTERRUPTOR DE PEDAL - Es possible conectar a esta entrada un interruptor de pedal con enganche TRS de 1/4 pulg. estandar (que se vende por分开ado. El interruptor de pedal conectado le permite activar y desactivar el procesador de efectos integrado del amplificador.
7. INTERRUPTOR DE TIERRA - Al presionar este interruptor se pone a tierra el amplificador, lo que pueda reducir el zumbido o el ruido.
