Produkttyp	Aktivlautsprecher mit integrierter Mischstufe
Marke	Alto
Modell	Kick 12
Spitzenleistung	400 Watt
Dauerleistung	200 Watt
Tieftöner	15 Zoll
Hochtöner	1 Zoll
Anzahl der Eingangskanäle	4 Kanäle (Stereo-Line auf jedem Kanal, XLR auf Kanal 1)
Effektprozessor	Integrierter Alesis mit 256 voreingestellten Effekten (16 Effekte x 16 Variationen)
Effekttypen	Hall, Delay, Chorus und mehr
Mikrofoneingänge	1 x XLR (Kanal 1)
Line-Eingänge	4 x 6,35 mm Klinke TRS (für Instrumente oder Line-Quellen)
Aux-Eingang	1 x RCA Stereo (für MP3-Player usw.)
Hauptausgänge	2 x XLR symmetrisch, 2 x 6,35 mm Klinke TRS symmetrisch
Subwoofer-Ausgang	1 x 6,35 mm Klinke TRS symmetrisch
Parallelausgang	1 x 6,35 mm Stereoklinke TRS unsymmetrisch
Paralleleingang	1 x 6,35 mm Stereoklinke TRS unsymmetrisch
Fußschaltereingang	1 x 6,35 mm Klinke TRS (zum Ein-/Ausschalten der Effekte)
Kopfhörerausgang	1 x 6,35 mm Klinke mit Lautstärkeregelung
Bauweise	Echt Bi-Amping
Integrierter Ständer	Zusammenklappbarer Stahlständer für optimalen Monitorkontaktwinkel
Schallwand abgeschrägt	Ja, zur Optimierung der Abstrahlung
Elektronischer Filter	Anpassbar für hervorragenden Frequenzgang
Stromversorgung	Netz (Netzkabel enthalten)
Erdungsschalter	Ja, zur Geräuschreduzierung

Häufig gestellte Fragen - Kick 12 ALTO

Wie schließe ich ein Mikrofon an den Alto Kick 12 an?

Verwenden Sie ein XLR-Kabel, um das Mikrofon an den MIKROFON-Eingang auf der Rückseite anzuschließen. Passen Sie den Pegel mit dem entsprechenden Kanalregler an.

Wie verwende ich die integrierten Effekte?

Drehen Sie den Regler EFFEKTE VOREINGESTELLT, um einen Effekttyp (Hall, Delay usw.) auszuwählen, und verwenden Sie EFFEKT VARIATIONEN, um eine Variante zu wählen. Stellen Sie die Effektmenge pro Kanal mit den EFFEKTE-Reglern und den Gesamtpegel mit EFFEKT NIVEAU ein.

Kann ich einen MP3-Player anschließen?

Ja, schließen Sie Ihren MP3-Player an den AUX-EINGANG (RCA Stereo) auf der Rückseite des Verstärkers an.

Wie konfiguriere ich das Gerät als Monitor (Bühnenmonitor)?

Das Gerät ist für den Monitorbetrieb ausgelegt: Verwenden Sie den integrierten zusammenklappbaren Stahlständer auf der Rückseite, um die Schallwand zu neigen. Die Schallwand ist ebenfalls abgeschrägt, um die Abstrahlung zum Benutzer zu optimieren.

Wie hoch ist die Leistung des Alto Kick 12?

Die Spitzenleistung beträgt 400 Watt und die Dauerleistung 200 Watt.

Wie schließe ich zwei Kick 12 Verstärker parallel an?

Verwenden Sie ein unsymmetrisches 6,35 mm Stereoklinke TRS-Kabel, um den PARALLELAUSGANG des ersten Verstärkers mit dem PARALLELEINGANG des zweiten zu verbinden. Der erste wird zum Master, der zweite zum Slave.

Wie reduziere ich Störgeräusche (Brummschleifen)?

Schalten Sie den ERDUNGSSCHALTER auf der Rückseite ein. Dies kann helfen, Masseschleifen zu eliminieren und unerwünschte Geräusche zu reduzieren.

Kann ich einen zusätzlichen Subwoofer anschließen?

Ja, verwenden Sie den SUBWOOFER-AUSGANG (6,35 mm Klinke TRS symmetrisch), um einen aktiven Subwoofer anzuschließen.

Wie aktiviere/deaktiviere ich die Effekte mit einem Fußschalter?

Schließen Sie einen Fußschalter (6,35 mm Klinke TRS) an den FUSSSCHALTEREINGANG auf der Rückseite an. Damit können Sie den Effektprozessor sofort ein-/ausschalten.

Welche Kabel soll ich für die Hauptausgänge verwenden?

Verwenden Sie symmetrische XLR-Kabel oder symmetrische 6,35 mm Klinke TRS-Kabel, um die Hauptausgänge an die Lautsprecher anzuschließen.

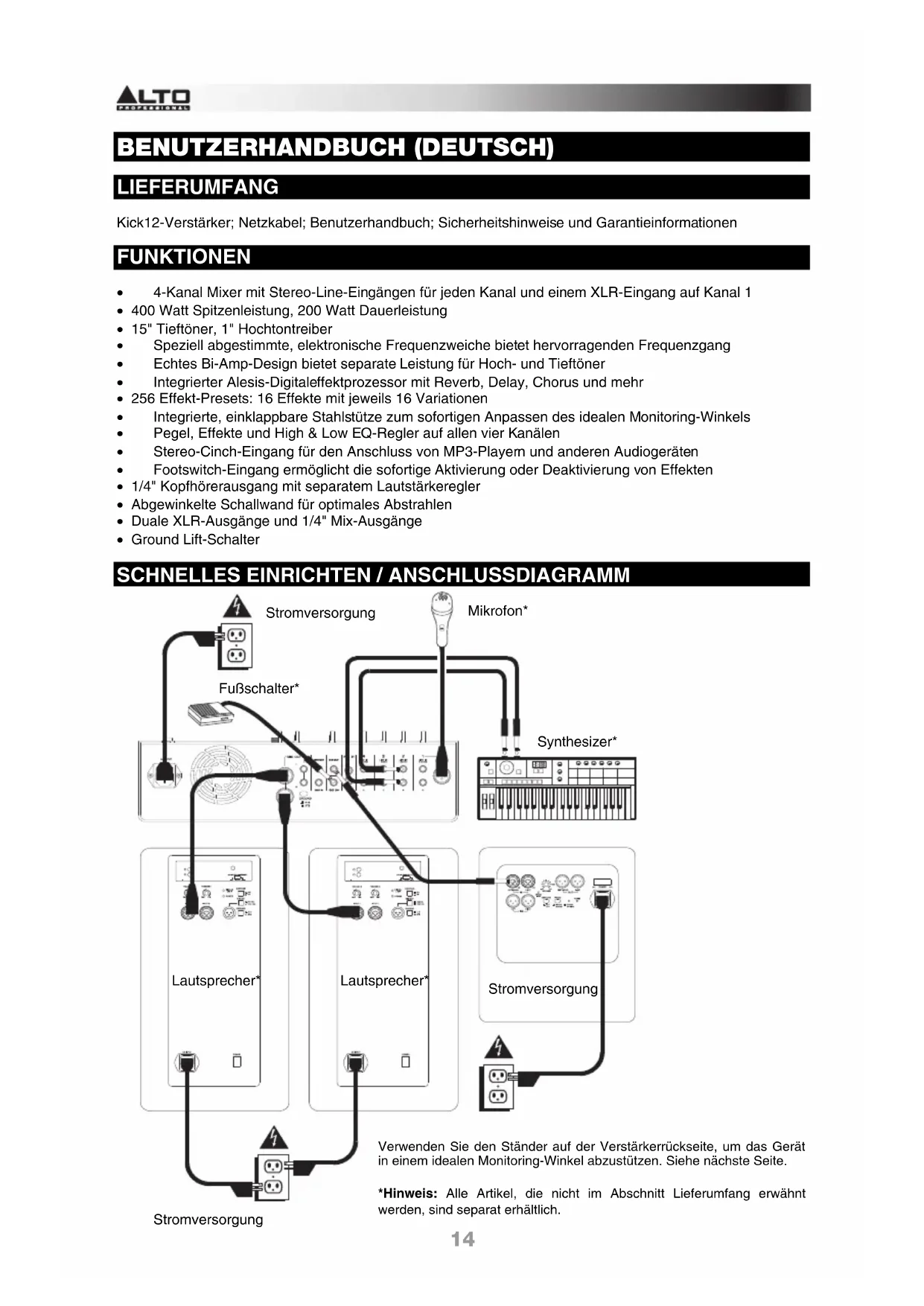

BEDIENUNGSANLEITUNG Kick 12 ALTO

Kick12-Verstärker; Netzkabel; Benutzerhandbuch; Sicherheitshinweise und Garantieinformationen

FUNKTIONEN

4-Kanal Mixer mit Stereo-Line-Eingangen für jeder Kanal und einem XLR-Eingang auf Kanal 1
400 Watt Spitzenleistung, 200 Watt Dauerleistung
15" Tieftoner, 1"Hochontreiber
Speziell abgestimmte, elektronische Frequenzweiche bietet hervorragenden Frequenzgang
Echtes Bi-Amp-Design bietet separate Leistung fur Hoch- und Tieftoner
Integrierer Alesis-Digitaleffektprozessor mit Reverb, Delay, Chorus und mehr
- 256 Effekt-Presents: 16 Effekte mit jeweils 16 Variationen
Integrierte, einklappbare Stahlstütze zum sofortigen Anpassen des idealen Monitoring-Winkels
- Pegel, Effekte und High & Low EQ-Regler auf allen vier Kanälen
- Stereo-Cinch-Eingang für den Anschluss von MP3-Playem und anderen Audiogeräten
Footswitch-Eingang ermodlich die sofortige Aktivierung oder Deaktivierung von Effektien
1/4" Kopfhorerausgang mit separatem Lautstarkeregler
Abgewinkelte Schallwand für optimes Abstrahlen
Duale XLR-Ausgange und 1/4" Mix-Ausgange
Ground Lift-Schalter

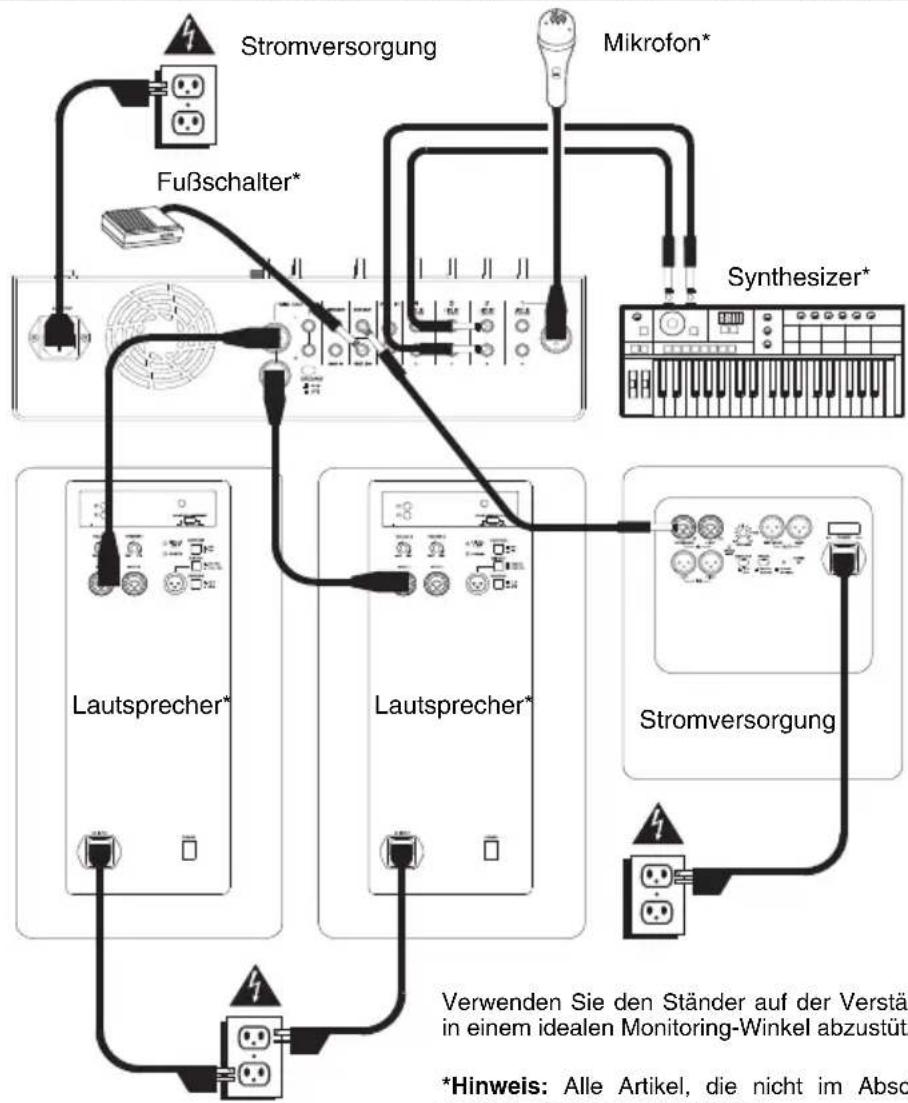

SCHNELLES EINRICHEN / ANSCHLUSSDIAGRAMM

Stromversorgung

Verwenden Sie den Ständer auf der Verstärkerrückseite, um das Gerät in einem idealen Monitoring-Winkel abzustützen. Siehe{nachste Seite.

*Hinweis: Alle Anteil, die nicht im Abschnitt Lieferumfang erwähn't werden, sind separat erhältlich.

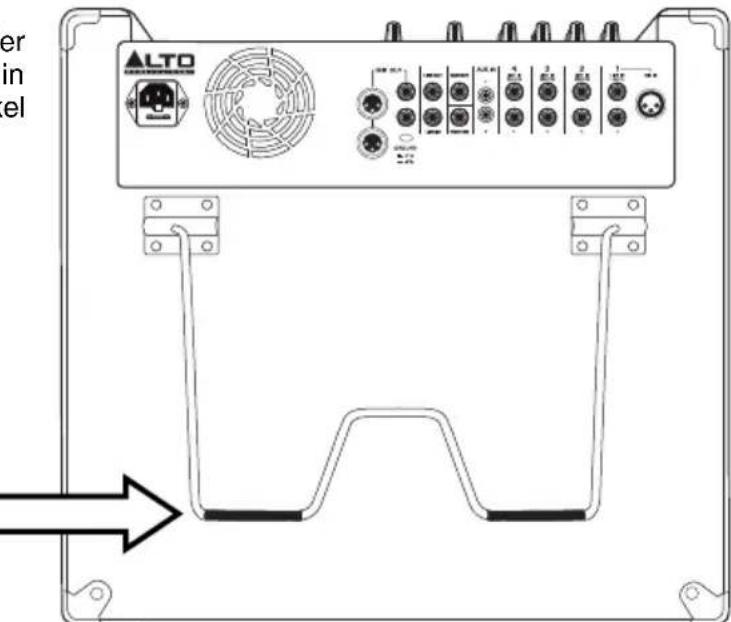

STANDER

Verwenden Sie den Ständer auf der Verstärkerrückseite, um das Gerät in einem idealen Monitoring-Winkel abzustützen.

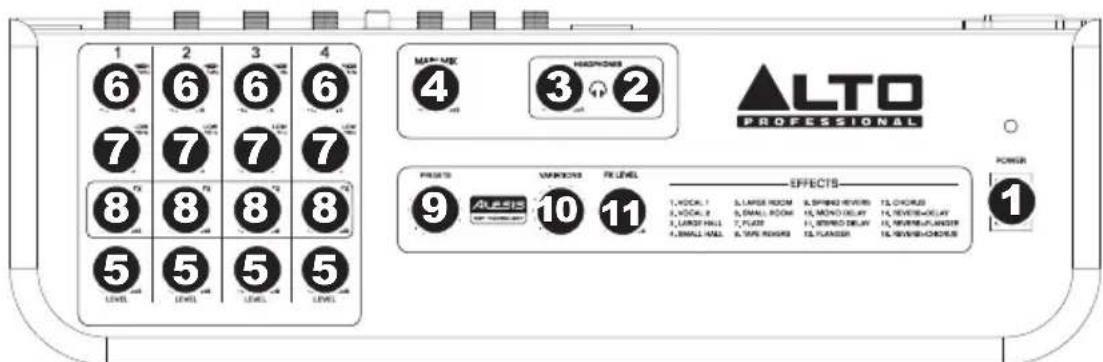

OBERSEITE

1. NETZSCHALTER - Schaltet das Gerä ein/aus. Stellen Sie safer, dass die Regler für GESAMTLAUTSTARKE und KOPFHÖRERLAUTSTARKE auf "Null" stehen, bevor Sie das Gerä einschalten. Die LED oberhalb dieser Taste leuchtet auf, wenn der Verständner eingeschaltet ist.
2. KOPFHÖRERAUSGANG - Schließen Sie 1/4" Stereo-Kopfhörer an diesen Ausgang an.
3. KOPFHÖRERLAUTSTARKE - Mit thisem Regler stellen Sie die Lautstarke des KOPFHÖRERAUSGANGS ein.
4. GESAMTLAUTSTÄRKE - Drehen Sie diesen Regler, um die Gesamtlautstärke des Verständerkers anzupassen.
5. KANALPEGEL - Drehen Sie diesen Regler, um den Pegel des entsprechenden Kanals einzustellen.
6. HÖHEN-EQ DES KANALS - Drehen Sie diesen Regler, um den Pegel der hohen Frenzen (Höhen) des Kanals einzustellen.
7. BASS-EQ DES KANALS - Drehen Sie diesen Regler, um den Pegel der tiefen Frenzen (Bass) des Kanals einzustellen.
8. KANAL-FX - Mit diesen Regler bestimmen Sie, wie hoch der Anteil des aktuellen ausgewählten Effektswirksamkeiten für den Kanal sein soll.
9. EFFEKT-PRESES - Drehen Sie diesen Regler, um einen Effekt zu wahren.
10. EFFEKTVARIATIONEN - Drehen Sie diesen Regler, um die verschiedene Variationen des gewählten Effektas auszuwahlen.
11. FX-PEGEL - Mit diesen Regler bestimmen Sie, wie hoch der Anteil des aktuellen ausgewählten Effektus für den gesamten Mix sein soll.

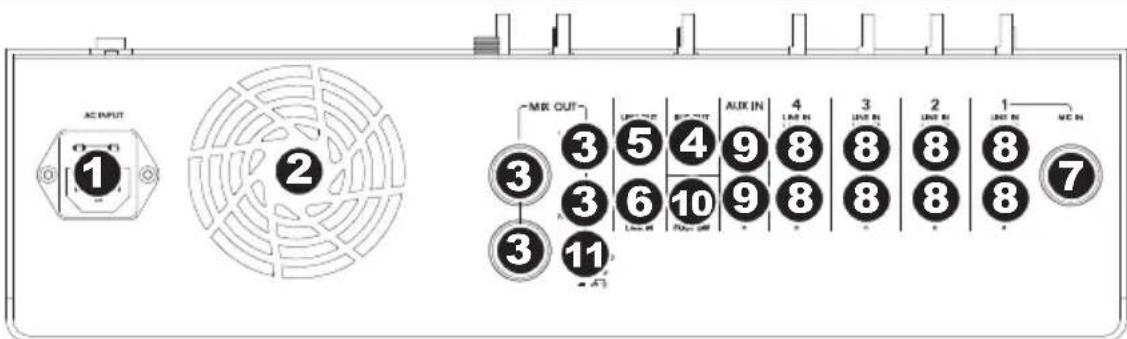

RÜCKSEITE

1. NETZEINGANG -Verbinden Sie das mitgelieferte Netzkabel mit thisem Eingang und das andere Ende des Kabels mit einer Stromquelle. Achten Sie darauf, dass der NETZSCHALTER auf der Oberseite auf "off" stehen, wenn Sie das Kabel anschreiben oder abstecken.

2. LÜFTER - Der Bereich vor dieser Luftungsöffnungarf ni blockiert werden. Der Ventilator hinter der Luftungsöffnung kuhl den Verstärker und verhindert, dass das Gerät überhitzt.

3. MIX OUT - Verwenden Sie handelsübliche XLR-Kabel (nicht im Lieferumfang enthalten), um diese Buchsen mit den Eingängen ihrer Aktivlautsprecher zu verbinden.

4. SUB-AUSGANG - Verwenden Sie handelsübliche, symmetrische 1/4 TRS-Kabel (Mono), um diesen Ausgang mit dem Eingang eines optionalen aktiven Subwooferz zu verbinden.

1. LINK-OUT - Verwenden Sie ein handelsübliches, unsymmetrisches 1/4 TRS-Kabel, um diesen Ausgang mit dem LINK-IN eines optionalen, zweiten Kick-Veränderkers zu verbinden (separatehältlich). Wenn Sie diesen Ausgang verwenden, arbeitet dieser Veränderker als "Mastergerät": er steuert Audio, Lautstärke etc., die an den "Slave"-Veränderker gesendet werden, der mit diesen Ausgang verbunden ist (jeder Veränderker gibt dasselbe Signal parallel aus). Wahlweise konnen Sie ein 1/4 TRS-Splitter-Kabel verwenden, um diesen Ausgang mit zwei getrennten Laufsprechern zu verbinden (links und rechts) bzw. mit zwei Kanälen (links und rechts) eines externen Mixers etc.
2. LINK-IN - Verwenden Sie ein handelsübliches, unsymmetrisches 1/4" TRS-Kabel, um diesen Eingang mit dem LINK-OUT eines optionalen zweiten Kick-Verstärkers zu verbinden (separatehältlich). Wenn Sie diesen Eingang verwenden,arbeitet dieser Verstärker als "Slave-Gerät": seine Pegel werden vom "Master"-Verstärker gesteuert, der mit diesen Eingang verbunden ist (jeder Verstärker gibt ein summiertes Monosignal aus).
3. MIC-EINGANG - Schließen Sie ein Mikrofon mit einem handelsüblichen XLR-Kabel an diesen Eingang an.
4. LINE IN - Verwenden Sie handelsübliche 1/4 TRS-Kabel, um Line-Level-Instrumente oder Audioquellen an diese Eingänge anzuschreiben. (Bei Anschluss einer Mono-Tonquelle verwenden Sie nur den "L/MONO"-Eingang.)
5. AUX IN - Verwenden Sie ein handelsübliches Stereo-Cinch-Kabel, um eine Line-Level-Schallquelle an diese Eingänge anzuschreiben.
6. FUSSSCHALTER - Sie können einen einrastenden Fußschalter (1/4" TRS, separat erhältlich) an diesen Eingang anschließen. Mit einem angeschlossenen Fußschalter können Sie den Effektprozessor aktivieren/deaktivieren, der in den Veränder eringebaut ist.
7. ERDUNGSSCHALTER - Das Betätigten these Schalters erdet den Verträger, was Brummgeräuche oder Rauschen reduzieren kann.
