MODE D'EMPLOI ACP50CA TARGUS

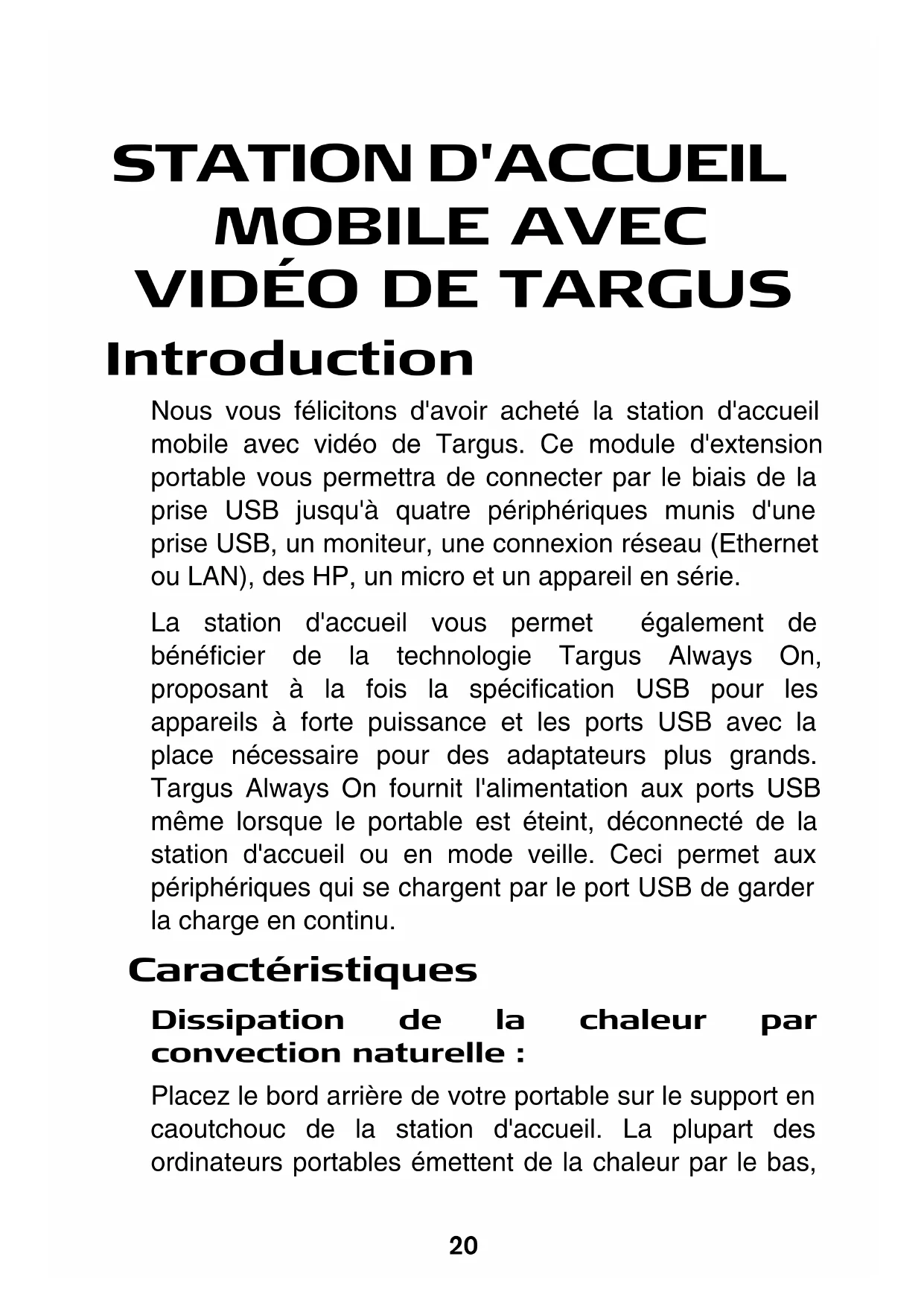

Station d'accueil mobile avec video 20
TARGUS MOBILE DOCKING STATION WITH VIDEO
Introduction
Nous vous félicitons d'avoir acheté la station d'accueil mobile avec video de Targus. Ce module d'extension portable vous permettra de connecter par le biais de la prise USB jusqu'à quatre péripériques munis d'une prise USB, un moniteur, une connexion réseau (Ethernet ou LAN), des HP, un micro et un apparéil en série.
La station d'accueil vous permet également de bénéficiaire de la technologie Targus Always On, proposant à la fois la Specification USB pour les apparueils à force puissance et les ports USB avec la place nécessaire pour des adaptateurs plus grands. Targus Always On fournit l'alimentation aux ports USB même lorsque le portable est étéint, déconnecté de la station d'accueil ou en mode veille. Ceci permet aux péripériques qui se charge par le port USB de garder la charge en continu.
Caracteristiques
Dissipation de la chaleur par convection naturelle :
Placez le bord arrêté de votre portable sur le support en caoutchouc de la station d'accueil. La plupart des ordinateurs portables émettent de la chaleur par le bas,
et plus l'air a de la place pour circuler,ernes sont les conditions pour la dissipation par convection naturelle.
Comfort
La plate-forme surélevée procure une position plus comfortable pour les mains et un flux d'air supérieur pour une meilleure aération.
La station d'accueil possede les portssuivants
VGA à 15 broches (compatible avec une résolution maximale de 1600 × 1200 et une profondeur de couleur de 16 bits)
- Deux audio à 3,5 mm : (1) sortie stéreo et (1) microphone incorpore
Série RS232
- Ethernet 10/100 RJ-45
- Deux USB 2.0 (Blancs)
- Deux ports d'alimentation USB (Noirs) - Fournissant jusqu'à 1 ampère
Contenu du boîtier
En plus du present mode d'emploi, le boîtier contient :
- Une station d'accueil mobile avec video de Targus
- Un cable haute vitesse entrant USB 2.0
- Le CD d'installation du logiciel
- Un adaptateur secteur (necessaire)
Configuration requise :
Matériel
- Ordinateur avec processeur Intel® Pentium® ou équivalent
-
Lecteur de CD-ROM
-
Un port USB version 2.0
- Une source d'alimentation secteur (adaptateur secteur nécessaire)
REMARQUE : lorsque la station d'accueil est connectée à votre ordinateur via un port USB version 1.1, le niveau de ses performances sera moindre que son potentiel optimal, et le port video ne fonctionnera pas correctement. Pour deGXmeilleurs résultats, connectez-la a un port USB version 2.0.
Système d'exploitation
- Windows® 2000 Service Pack 2 ou supérieur
- Windows®XP Service Pack 1 ou supérieur
- Windows Vista
REMARQUE : pour télécharger les derniers Service packs, veuillez consulter le site web du fabricant de votre ordinateur ou le centre de téléchargement de Microsoft :
http://support.microsoft.com
Installation de l'appareil et des pilotes
Pour utiliser la station d'accueil de Targus, vous devez d'abord installer le pilote sur votre ordinateur. Connectez la station d'accueil à votre ordinateur et Windows professionnel à l'installation des pilotes pour chaque port.
AVERTISSEMENT : vous doivent installer la station d'accueil AVANT de connecter celle-ci à votre ordinateur, sinon, elle ne fonctionnera pas correctement.
Installation du pilote station d'accueil
L'installation du pilote de la station d'accueil permettra à votre système d'exploitation de reconnaître celle-ci ainsi que ses ports une fois la connexion effective.
1 Mettez l'ordinateur en marche.
2 Insérez le CD-ROM d'installation dans le lecteur CD de l'ordinateur.
3 Si l'installation ne commence pas automatiquement, cliquez sur Demarrer, Executer, puis tapez « D:\Setup.exe » (si D: désigne votre lecteur de CD), puis cliquez sur OK.
4 Suívez les instructions qui s'affichent à l'écran pour terminer l'installation.
5 Cliquez sur Terminer et redémarrez votre ordinateur.
Connexion de la station d'accueil sur votre ordinateur
Après avoir installé le logiciel de la station d'accueil, vous étés prét à connecter celle-ci à votre ordinateur. Pour cela :
1 Raccordez l'adaptateur secteur à la prise secteur de la station d'accueil.
2 Raccordez une extrémité du cable USB à la station d'accueil et l'autre à un port USB 2.0 disponible de votre ordinateur.
REMARQUE: la station d'accueil ne fonctionnera pass si l'adaptateur secteur n'est pas raccardé à la prise secteur.
Ne connectezaucnPéripérique à la station d'accueil tant que vous n'avoz pas terminé l'installation.
Connexion des pilotes des péripériques par défaut
Une fois que la station d'accueil est connectée à votre ordinateur, les pilotes des péripériques par défaut pour chacun des ports commencer à s'insteller.
Certains péripériques exigeront l'installation de pilotes.
Pour installer les pilotes :
1 Sélectionnez l'option Installer le logiciel automatique (recommende) et cliquez sur Suivant.
Le programme de détction automatique procédera à l'installation des pilotes des péripériques.
L'assistanterant vous préviendra de l'avancée de la procédure.
2 À la fin, cliquez sur Terminer et recommencez aussi souvent que nécessaire pour chaque périphérique.
3 Redémarrez votre ordinateur.
Indicateur d'etat par diodes electrolyuminescentes
Lorsque l'ensemble des pilotes de péripériques sont installés, les diodes electroluminescentes des prises USB situées à l'arrière de la station d'accueil s'allument, et vous pouvez alors connecter les péripériques à la station.
- La lumière verte (émetteur) s'allume lorsque la station est connectée à un réseau et la rouge (récepteur) clignote lorsque des données sont transmises depuis le réseau ou vers lui.
REMARQUE : la station d'accueil supporte le branchement à chaud du cable réseau.
- Les diodes des prises USB s'allument lorsque la station d'accueil est connectée à votre ordinateur.
- La lumière verte de l'indicateur Always On s'allume lorsqu'le bouton est reliché.

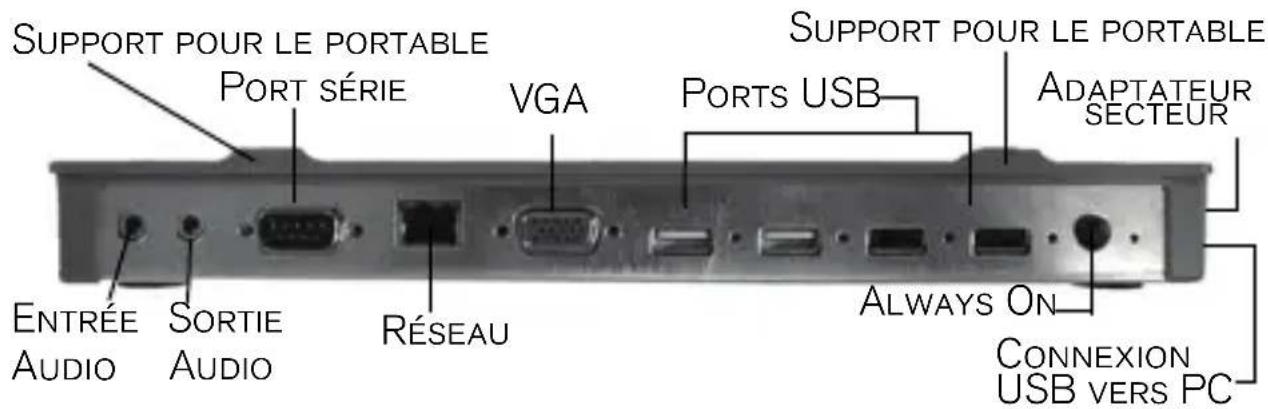

Ports de la station d'accueil
Connexion de nouveaux péripériques
Afin d'eviter tout dommage eventuel lorsque vous connectez un nouveau périphérique, ne force pas le connecteur de cable dans le port de la station d'accueil. Si le connecteur de cable ne s'ajuste pas en douceur, tournez le connecteur et essayez à nouveau.
Connexion d'une souris de port série
Pour connecter une souris de port série, branche le connecteur de cable au port série de la station d'accueil.
Connexion et configuration d'un modem de port série
Pour connecter un modem de port série :
1 Branchez le connecteur de cable au port série de la station d'accueil.
2 Installez le pilote du modem en suivant les instructions qui vous ont ete fournies avec cet apparéil.
3 Lorsque l'ordinateur vous demande de sélectionner un port,CHOISSEZ le port USB en série (COMx), x représentant le numero de port assigné par votre système d'exploitation.
Connexion d'un assistant numérique
1 Branchez le connecteur de cable au port série de la station d'accueil.
2 Vérifiez que les paramètres du port COM correspondent aux paramètres de la station d'accueil, soit dans le logiciel HotSync® ou dans ActiveSync®.
Pour vérifier les paramètres du port COM sur la station d'accueil, veuillez consulter "Vérifier que les périphériques sont bien installés" à la page 33.
Pour vérifier les paramètres du port COM de votre assistant numérique, référez-vous à la documentation qui est fournie avec lui.
Connexion à un réseau local d'entreprise
Pour connecter un cable Ethernet avec une connexion RJ-45, branche le connecteur de cable au port Ethernet
ou réseau de la station d'accueil. En fonction du type de réseau que vous utilisez, il se peut que vous deviez proceder à d'autres manipulations. Contactez votre administrateur de réseau pour obtenir des instructions détaillées.
Connexion d'un périphérique USB
Pour connecter un périphérique USB, branchez-le dans le port USB de la station d'accueil et suivez les procédures fournies avec l'appareil en question.
L'ensemble des quatre ports USB répondent aux normes USB haute-vitesse en fournissant un débit de 480 megabits par seconde et une puissance de 500 milliampères. Cependant, les deux ports USB noirs possèdent deux caractéristiques spécifique. Voir "Targus Always On" à la page 31 pour davantage de détails.
Les ports USB blancs sont des ports à haute-vitesse qui fournissent une puissance de 500 milliampères. Les ports USB noirs sont des ports à haute-vitesse qui fournissent une puissance allant jusqu'à 1 ampère.
Connexion et configuration d'un périphérique audio
1 Branchez les haut-parleurs ou le casque dans le port vert de 3,5 mm Audio Out sur la station d'accueil.
2 Pour brancher un micro, connectez-le au port mono Audio In.
3 Pour activer les haut-parleurs ou le casque:
a Pour Windows 2000, cliquez sur Demarrer, Paramètres, Panneau de Configuration, puis cliquez sur l'icone du dossier Sons et Périphériques audio. Sélectionnez l'onglet Audio. Dans Lecture audio, changez Unité par défaut par USB Audio dans la liste déroulante.
Cliquez sur Appliquer, puis sur OK.
b Pour Windows XP, allez dans le Panneau de Configuration etCHOISSEZ Sons et Periphériques audio. Selectionnez l'onglet Audio. Dans Lecture audio changez Unité par défaut par USB Audio dans la liste déroulante.
Cliquez sur Appliquer, puis sur OK.
c Pour Windows Vista, Sélectionnez Panneau de configuration puis Son. Ouvrez l'onglet Lecture et vérifie que le périphérique C-Media USB Headphone Set (Casque USB C-Media) est le périphérique de lecture par défaut. Si c'est le cas, cliquez simplement sur OK. Sinon, Sélectionnez C-Media USB Headphone Set dans la liste, cliquez sur le bouton Par défaut puis sur OK.
4 Assurez-vous que le volume n'est pas sur MUET.
REMARQUE: Les appareils audio ne pourront pas etre utilisés simultanement sur la station d'accueil et le serveur.
ATTENTION : Toutes les applications audio et multimédia doivent être fermées avant de passer du périphérique de sortie audio de la station d'accueil au serveur.
Connexion d'un moniteur ou d'un écran ACL
Les moniteurs ou écrans ACL connectés au port video de la station d'accueil verront leur résolution limitée à 1600 x 1200, couleurs 16 bits.
REMARQUE: Pour travailler à la résolution maximale de 1600 x 1200, connectez le monitreur ou l'écran LCD sur la base d'accueil AVANT de connecter la base à votre ordinateur portable. Si vous connectez le monitreur ou l'écran LCD sur la base d'accueil APRÈS avoir connecté la base à votre ordinateur portable, la résolution maximale est ramenée à 1024 x 768.
Options du menu video
Il est possible d'avoir accès aux options du menu videoa avec un clic droit sur l'icone Targus figurant sur la barredétat système, ou en ouvrant les Propriétés d'affichage Windows.
Mirror est la seule option du menu qui ne soit pas accessible dans les Propriétés d'affichage Windows. En revanche, vous poupez y acceder par l'icone Targus.
Primary : yous utilisez un moniteur ou un écran ACL (pas l'écran de votre portable) comme écran principal.
Extended : vous utilisez l'écran de votre portable comme afficheur principal et votre moniteur ou écran ACL comme écran secondaire.
Mirror : yous utilisez l'écran de votre portable comme afficheur principal et votre moniteur ou écran ACL produit l'écran de celui-ci.
Off : vous utilisez l'écran de votre portable comme afficheur principal et votre moniteur ou écran ACL est étant.
| Écran du portable | Moniteur ou ACL secondaire | |
| Primary Arrêt Marche | ||
| Extended | Marche Marche | |
| Mirror Marche Marche | ||
| Off Marche Arrêt | ||
Résolution: modifier la résolution du programme Targus n'affectora que le moniteur connecté au port video de la station d'accueil. La sortie video est compatible avec les résolutions et qualités de couleur suivantes :
640 × 480: couleur sur 8, 16 et 32 bits
800 × 600: couleur sur 8, 16 et 32 bits
1024 x 768: couleur sur 8, 16 et 32 bits
1152 x 864 : couleur sur 8, 16 et 32 bits
1280 x 768: couleur sur 8, 16 et 32 bits
1280 x 800 : couleur sur 8, 16 et 32 bits
1280 x 960 : couleur sur 8, 16 et 32 bits
1280 x 1024 : couleur sur 8, 16 et 32 bits
1400 x 1050 : couleur sur 8 et 16 bits
1440 x 900 : couleur sur 8, 16 et 32 bits
1600 x 1200 : couleur sur 8 et 16 bits
Close : retire l'icone Targus de la barre d'etat système. L'icone peut etre REPLACEE a partir du menu Demarrer ou avec le raccourci sur votre bureau.
Mode veille
Lorsque votre ordinateur est en mode veille, la station d'accueil se met également en mode veille afin d'eviter de consommer de l'électricité inutillement. Lorsque votre ordinateur revient en mode actif, la station d'accueil fait de même.
Targus Always On
Pressez le bouton Targus Always On pour permettre aux ports USB noirs de continuer à produit une alimentation, même lorsque l'ordinateur portable est eteint ou disconnected de la station d'accueil. Cela vous permettra de recharger les batteries de tous les péripériques USB rechargeables qui sont connectés.
Utilisation de péripériques USB qui nécessitate plus d'alimentation
Certaines périphériques qui ont besoin de beaucoup de puissance électrique, comme les imprimantes ou les lecteurs optiques, doivent être connectés aux ports USB. Ces ports peuvent fournir jusqu'à 1000 milliampères, soit le double de la puissance des ports USB classiques.
Limites du produit
Certaines périphériques peuvent s'arrêter temporairement lorsqu'un important transfert de données s'effectue. Par exemple, votre souris peut réagir plus lentement lorsqu'une impression graphique est en cours ou lorsque le traffic sur le réseau est intense.
Nous vous recommendons de suivre les procédures suivantes:
- Ne lancez pas en même temps des transferts de données à partir de plusieurs péripériques haute-vitesse, ou vers ceux-ci, comme un appariel-photo numérique ou un scanner.
- Si vous constatiez une baisse de la vitesse, fermez d'autres programmes qui utilisent un péripérisque USB afin d'améliorer la performance du péripérisque en question.
Dépannage
Le périphérique ne marche pas
- Assurez-vous qu'il est bien inséré dans le bon port de la station d'accueil.
- Connectez le péripérisque à un autre port de la station d'accueil. S'il ne fonctionne toujours pas, testez le péripérisque en le connectant directement à votre ordinateur.
- Vérifiez que vous avez bien suivi la procédure d'installation pour ce pérophérique.
Assurez-vous que ce périphérique apparait bien dans le Gestionnaire de périphériques. Pour plus
d'informations, veuillez consulter "Vérifier que les périphériques sont bien installés" à la page 33.
-
Débranche l'ensemble des péripériques de la station d'accueil, puis rebranche-les un à la fois. Vérifiez que chaque péripérisque fonctionne avant de brancher le suivant.
-
Chaque port USB est équipé d'un dispositif de protection contre la surtension. Si un port USB consomme plus de courant que ce port peut produit, il se fermera. Pour le reactiver, débranchez le péripérisque et allez dans le Gestionnaire de péripérisques ou dans les options de la barre d'etat système etCHOISSEZ Reset. Vous pouvez rebrancher le péripérisque dans le port USB. Si une coupure se reproduit, vérifie la puissance nécessaire du péripérisque.
Vérifier que les péripériques sont bien installés
Vous pourrait voir les périphériques installés sur la station d'accueil à partir de la fenêtre du Gestionnaire de périphériques dans les Propriétés système.
Faites un cig croit sur Mon ordinateur, Propriétés système, puis cliquez sur l'onglet Matériel, puis sur le bouton Gestionnaire de péripériques.
À partir de la fenêtre du gestionnaire de péripériques, affichez les informations suivantes :
- Adaptateurs d'affichage — L'ordinateur affiche Periphérique Targus USB 2.0 VGA
-
Périphériques interface humaine — L'ordinateur affiche les claviers et les dispositif de pointage : souris, boules de commande et manettes de jeu
-
Adaptateurs réseau — L'ordinateur affiche ADM851X USB pour adaptateur ethernet rapide
- Ports (COM et LPT) — Port série sur USB [COM x]
- Contrôleurs de son, de la vente et de produits — L'ordinateur affiche C-Media USB Headphone Set (Casque USB C-Media)
- Contrôleurs de bus — L'ordinateur affiche les autres péripériques installés sur la station d'accueil et le concentrateur général.
Vérifier une connexion de modem de port série
Lorsque vous branchez un modem de port série au port série (RS232), vérifie que le port assigné à votre modem est bien le port série USB, (COMx), x représentant le numéro du port COM.
Si le système d'exploitation ne détecte pas automatiquement l'aftection de votre modem à la prise série USB (COMx), utilisez à nouveau l'assistant et besoinsez Sélectionner dans la liste à la place de Détction automatique. Puis, besoinsez Port USB série (COMx) comme port COM.
Message d'erreur sur votre assistant numérique
Si le message d'erreur « Connexion non établie » apparait sur votre assistant numérique, vérifie que les paramètres du port COM du logiciel HotSync ou ActiveSync correspondent aux paramètres de la station d'accueil. Voir le paragraph “Vérifier que les péripériques sont bien installés” à la page 33 afin de vérifier les paramètres du port COM sur la station d'accueil.
Certaines versions anciennes du logiciel Palm® Desktop ne sont pas compatibles avec le port USB pour la conversion en série. Veuillez contacter le revendeur de votre assistant numérique pour vousrialquer les dernières mises à jour.
Vidéo
Puis-je doivent une(Meilleure résolution sur mon moniteur?
- Non, la résolution est paramétrée à 1600 x 1200, couleurs 16 bits.
Les fonctions disques E/S, telles que la lecture ou l'écriture extensives vers un disque dur ou un DVD externe peuvent-elles dégrader les fonctionnalités video ?
- Oui. Comme l'ensemble des données doivent passer par une connexion USB unique, il se peut que vous constatiez des dégradations dans vos performances video. Celles-ci reviendront lorsque la lecture ou l'écriture du disque diminuera ou s'arrête.
Support technique
Pour les questions techniques, priere de visiter :
Internet : http://www.targus.com/support.asp
Courrier électronique : info.cn@targus.com
Enregistrement du produit
Targus you recommend d'enregistrer votre accessoire Targus tout de suite après son achat.
Enregistrement de votre accessoire Targus à l'adresse suivante:
http://www.targus.com/registration.asp
Vous devrez préciser votre nom au complet, votre adresse courriel, pays de residence et information sur le produit.
Garantie
Targus garantit ce produit contre tout défaut de matériel ou de fabrication pour une durée d'un an. Si vous accessoire Targus s'avère défectueux sous cette garantie, nous veillerons à le replacer ou à le réparer au plus vite. Cette garantie ne couvre pas les dommages resultant d'accidents, l'usure normale ou les pertes consécutives ou accessoires. En aucun cas, Targus ne pourra être tenu responsable de la perte matérielle ou de l'endommagement d'un ordinateur, ni de la perte de programmes, d'enregistrements ou de données ou de leur endommagement, ni de tous autres dommages conséquentiel ou accidentel, même si Targus a été préalablement informé de cette possibilité. Cette garantie n'aaucun effet sur vos droits statutaires.
Respect de la réglementation
Cet apparéil est conforme à la section 15 des règlements de la FCC (Federal Communication Commission). Sonutilisation est soumise aux deux conditions suivantes : (1) Cet apparéil ne peut provoquer de brouillage préjudiciable. (2) Cet apparéil doit absorber touteinterférence réceptionnée, même si cela provoque deseffets indésirables sur son fonctionnement.
Déclaration de la FCC
Testé et conforme
Cet apparéil a été testé et déclaré conforme aux limites des apparéils numériques de Classe B, selon la section 15 des règlements de la FCC (Federal Communication Commission). Ces limites sont conçues pour assurer une protection raisonnable contre un brouillage préjudiciable lorsque l' apparéil est utilisé dans un milieu résidentiel. L' apparéil générale, utilise et peut diffuser de l'énergie sur les fréquences radio et, s'il n'est pas installé et utilisé conformément au mode d'emploi, il peut brouiller les communications radio. Il n'y a aucune garantie qu'un brouillage ne se produit pas dans un milieu particulier.
Si cet apparéil brouille les communications radio ou télévision, comme cela peut être confirmé en éteignant puis en allumant l' apparéil, l'utilisateur peut tenter de corriger toute interférence en essayant une ou plusieurs des méthodes suivantes :
-
Réorienter l'antenne réceptrice ou la placer à un autre endroit ;
-
Éloigner davantage l'appareil du récepteur;
- Déplacer l'ordinateur et le tenir éloigné du récepteur;
- Brancher l'appareil sur une autre prise de courant ou un circuit élec-trique différent de celui auquel le récepteur est connecté.
Toute modification non autorisée par les autorités responsables de la conformité peut entrainer la revocation du droit d'utilisation de ce produit.
Microsoft, Windows et Windows Vista sont des marques déposées ou commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutes les marques commerciales et déposées sont les propriétés de leurs détenteurs respectifs. Tous droits réservés.
