LSGPS 3400 - Kit d'encastrement PARROT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Kit mains libres Bluetooth
Connexion	Bluetooth
Écran	Écran couleur
Fonction GPS	Oui (modèle GPS)
Compatibilité téléphone	Téléphones mobiles Bluetooth
Installation	Fixation voiture
Commandes	Boutons physiques
Microphone intégré	Oui
Haut-parleur intégré	Oui
Alimentation	Alimentation véhicule
Autonomie	Non précisé
Poids	Non précisé
Dimensions	Non précisé
Langues supportées	Multilingue
Fonctions supplémentaires	Répertoire téléphonique, appels mains libres

FOIRE AUX QUESTIONS - LSGPS 3400 PARROT

Comment installer le kit d'encastrement PARROT LSGPS 3400 ?

Pour installer le kit, commencez par couper l'alimentation du véhicule. Suivez les instructions fournies dans le manuel d'installation pour fixer le support et insérer le GPS dans l'emplacement prévu.

Que faire si le GPS ne s'allume pas ?

Vérifiez que le câblage est correctement connecté et que l'alimentation est fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Comment mettre à jour les cartes du PARROT LSGPS 3400 ?

Connectez le GPS à votre ordinateur via un câble USB, puis téléchargez le logiciel de mise à jour sur le site de PARROT. Suivez les instructions pour installer les mises à jour.

Le GPS ne capte pas le signal satellite, que faire ?

Assurez-vous d'être dans un endroit dégagé, loin des bâtiments ou des arbres. Redémarrez le GPS et attendez quelques minutes pour qu'il capte les satellites.

Comment réinitialiser le PARROT LSGPS 3400 ?

Pour réinitialiser, maintenez le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Le son du GPS est trop faible, comment l'ajuster ?

Accédez aux paramètres du son dans le menu principal et ajustez le volume à votre convenance.

Puis-je utiliser le PARROT LSGPS 3400 à l'étranger ?

Oui, le PARROT LSGPS 3400 peut être utilisé à l'étranger, mais assurez-vous que les cartes sont téléchargées pour la région que vous comptez visiter.

Comment supprimer une destination enregistrée ?

Accédez à la liste des destinations enregistrées dans le menu, sélectionnez la destination que vous souhaitez supprimer et choisissez l'option de suppression.

Y a-t-il une garantie pour le PARROT LSGPS 3400 ?

Oui, le produit est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI LSGPS 3400 PARROT

3200 LS-Color / 3400 LS-Gps notice d'utilisation - guide d'utilisateur

La technologie Bluetooth® permet d'établir des communications voix et données via une liaison radio courte distance.

Elle permet plusieurs équipements électroniques de communiquer entre eux, notamment les téléphones et les kits mains libres.

Parrot tire bénéfice de ses longues années d'expérience en traitement du signal et reconnaissance vocale pour introduire un kit mains-libres avec une qualité audio supérieure lors des communications.

Merci d'avoir acheté un kit mains-libres Parrot. Avec le Parrot 3200 LS-Color vous allez pouvoir passer des appels téléphoniques depuis votre voiture en gardant les mains sur le volant.

Avec sa référence couleur et son fond d’écran personnalisable, le Parrot 3200 LSColor est le kit mains-libres le plus agréable à utiliser.

Il fonctionne comme une vérifiable extension de votre téléphone portable. Nous espérons qu'il vous donnera entière satisfaction.

Contenu de l'emballage

Écran LCD couleur. Câble d'installation. Boîtier électronique. - Notice d'utilisation. Supports de fixation. - Microphone.

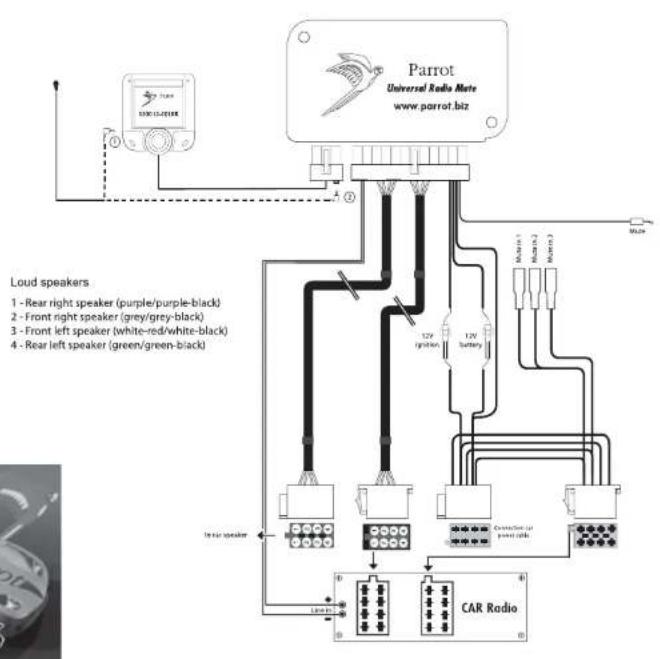

Installation

Choisissez d'abord l'emplacement de l'écran couleur dans l'habitacle de notre véhicule. Nous vous conseillons de le positionner au centre de votre tableau de bord ou proche de vous.

Assurez-vous d'avoir un bon angle de vue sur l'écran et que celui-ci ne génère pas de distractions pendant la conduite. Une fois le kit mains-libres complètement installé et mis en service, vous pourrez régler la luminosité de l'écran. La prise du micro s'installe à deux endroits au choix. Directement sur la face de l'écran, ou sur le câble connexe sous l'écran. Le micro se positionne sur la gauche du rétroviseur pour une mise en qualité audio. Le câble d'installation est équipé de connecteurs "ISO", ainsi qu'une sortie "line out" pour se connecter directement sur l'amplificateur si vous en avez un.

Autoradio avec entrées "line in":

Utilisé de préférence ce type de connexion en reliant les fils marron et blanc (ou rouge et noir) ainsi que le fil jaune du Muto à l'intérieur de votre autoradio.

Autoradio avec connecteur " ISO " :

Déconnectez les faisceaux audio et alimentation de votre autoradio. Reliez les connecteurs femelles du câble du kit à l'autoradio. Reliez les faisceaux audio et alimentation du vehicleuxconnexelles mères. Si l'autoradio est équipéd'une entrée Mute, reliez le fil jaune du câble du kit à une des entrées Mute 1, 2 ou 3.

Autoradio sans connecteurs " ISO " :

Vous devez vous procurer un câble adaptateur "ISO".

Installation du câble du kit :

• Le rouge du câble du kit doit être relié au +12V permanent, le fil orange au 12V après-contact et le fil noir à la masse.

. Vérifie le schéma électrique du faisceau " ISO " de l'autoradio. Sur certains véhicules, il est nécessaire d'inverser les fils rouge et

Cette opération s'effectue simplement en inversant les deux portes fusibles. - Ne connecter pas le fil orange au 12V permanent, vous risqueriez de décharger la batterie du véhicule.

Vérification de l'installation :

Si vous 3200 LS-Color est bien installé, vous ne verrez le message "au revoir" sur l'écran lors que vous coupez le contact de votre voiture. Sinon, c'est que le 12V clé et le 12V permanent sont inversés. Dans ce cas là, ne serez inverser les deux portes fusible du câble d'alimentation du kit.

Notice 3200CL 3400 ZoneCl4.12.05. qxp 10/01/2006 17:13 Page-16

Portugais Deutsch Dutch Italien Espanol Français English

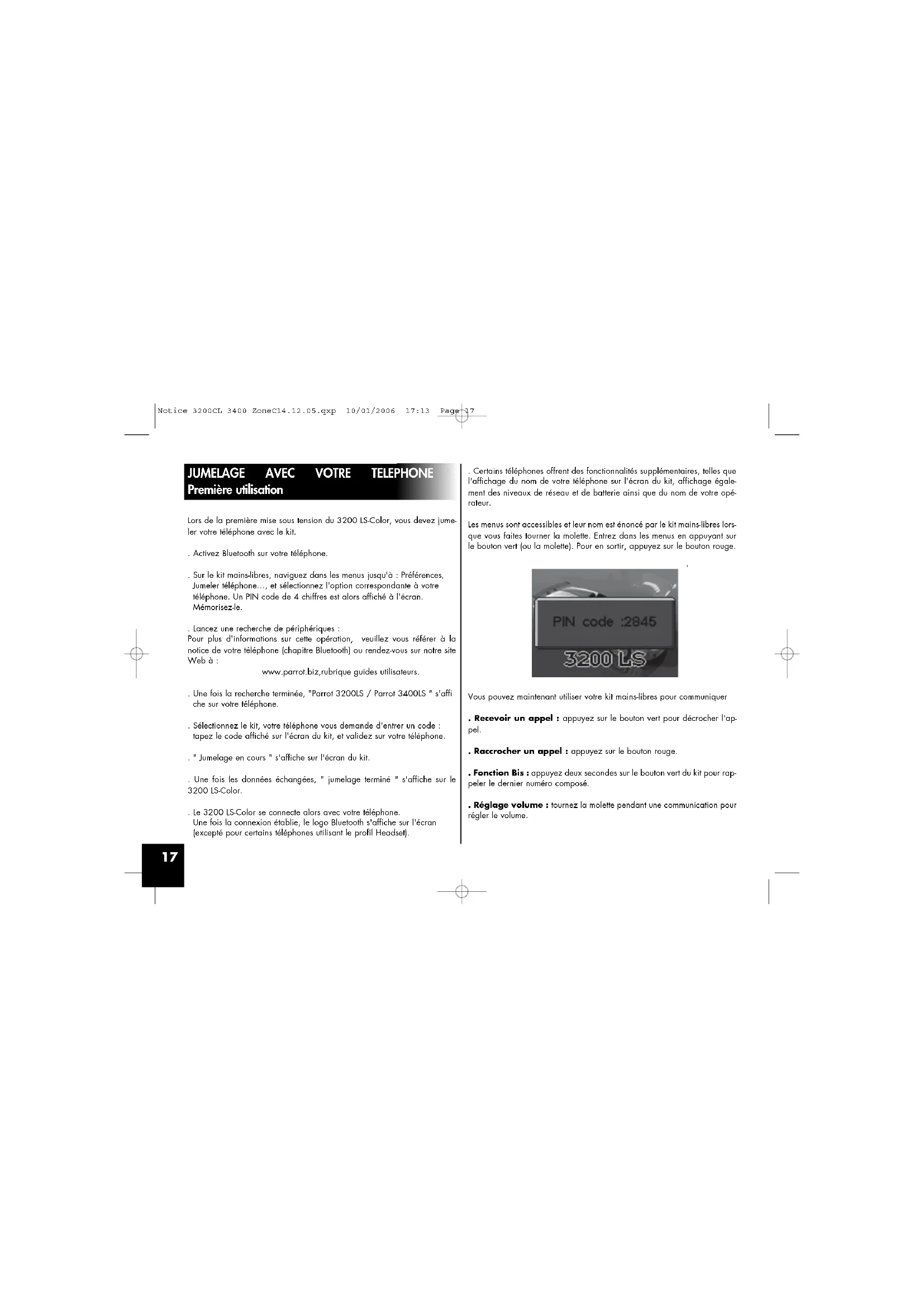

Première utilisation

Lors de la première mise sous tension du 3200 LS-Color, vous devez jumeler tout téléphone avec le kit.

Activez Bluetooth sur votre téléphone.

Sur le kit mains libres, naviguez dans les menus jusqu'à : Préférences, Jumeler téléphone... et sélectionnez l'option correspondante à votre téléphone. Un PIN code de 4 chiffres est alors affiché à l'écran, mémorisez-le.

Lancez une recherche de périphériques :

Pour plus d'informations sur cette opération, veuillez vous référer à la notice de votre téléphone (chapitre Bluetooth) ou rendez-vous sur notre site Web à :

www.parrot.biz, rubrique guides utilisateurs.

Une fois la recherche terminée, "Parrot 3200LS / Parrot 3400LS" s'offre sur votre téléphone.

Sélectionnez le kit, votre téléphone vous demande d'entrer un code : tapez le code affiché sur l'écran du kit, et validez sur votre téléphone.

Jumelage en cours s'affiche sur l'écran du kit.

Une fois les données échangées, "jumelage terminé" s'affiche sur le 3200 LS-Color.

Le 3200 LS-Color se connecte avec votre téléphone. Une fois la connexion établie, le logo Bluetooth s'affiche sur l'écran (excepté pour certains téléphones utilisant le profil Headset).

Certains téléphones offrent des fonctionnalités supplémentaires, telles que l'affichage du nom de l'appelant sur l'écran du kit, affichage également des niveaux de réseau et de batterie ainsi que du nom de votre opérateur.

Les menus sont accessibles et leur nom est énoncé par le kit mains-libres lors que vous faites tourner la molette. Entrez dans les menus en appuyant sur le bouton vert (ou la molette). Pour en sortir, appuyez sur le bouton rouge.

Vous pouvez maintenant utiliser notre kit mains-libres pour communiquer

Recevoir un appel : appuyez sur le bouton vert pour décrocher l'appel. Raccrocher un appel : appuyez sur le bouton rouge. Fonction Bis : appuyez deux secondes sur le bouton vert du kit pour rappeler le dernier numéro composé. Réglage volume : tournez la molette pendant une communication pour régler le volume.

Sur l'écran du kit, vous retrouverez les principales informations de votre téléphone, notamment votre réseau.

• Téléchargement automatique de votre réseau téléphonique.
• Affichage du nom et de l'image de l'appelant.
• Appel de contacts en utilisant la reconnaissance vocale du kit. Coupure de l'autoradio pendant la communication. Journal d'appel. Réglage du volume en communication. Gestion du double appel. Rappel automatique du dernier correspondant. Changement du fond d'écran.
• Réglage de la luminosité.
• Sélection de la sonnerie.
• Réglage de la longue. DTMF : lors d'un appel de votre messagerie, appuyez sur la molette afin d'avoir accès aux chiffres permettant de GERER vos messages.

Note : Certaines de ces fonctionnalités dépendent de votre téléphone.

Notice 3200CL 3400 ZoneCl4.12.05. qxp 10/01/2006 17:13 Page 19

MENUS

Répertoire

Après vous êtes réunis avec le 3200 LS-Color, la synchronisation de votre répertoire débute automatiquement (*). À la fin de celle-ci (synchronisation terminée), le réseau de votre téléphone est accessible depuis l'écran du kit mains-libres. Pour y accéder et appeler un correspondant, tournez la molette pour accéder aux menus, puis sélectionnez Répertoire. Faites défiler les lettres jusqu'à atteindre la première lettre du nom de cette personne et validez. Vous y verrez le nom, les différents numéros de téléphone de cette personne. Ensuite, sélectionnez le numéro de téléphone à appeler.

Dépend modèle de votre téléphone Bluetooth. Voir internet www.paretibyz pour les détaillées informations sur la synchronisation.

Journal d'appels

Cette rubrique affiche la liste des appels et se divise en trois sous-menus : Appels manqués / Appels reçus / Appels émis. Il se synchronise automatiquement avec celui de votre téléphone (*), et vous pouvez y accéder pour rappeler un correspondant dont vous avez manqué l'appel. - Sélectionnez le contact depuis ces menus. - Appuyez sur la molette ou le bouton vert pour le rappeler.

Dépend du mode de ce téléphone Bluetooth.

Numéroter

Sélectionnez ce menu pour composer un numéro directement depuis le kit. Tournez et appuyez sur la molette pour sélectionner un chiffre. La molette C efface la dernier chiffre. Une fois le numéro composé, appuyez sur vert pour appeler.

Ce menu vous permet d'utiliser plus conformément cette 3200 LS-Color.

Gérer les contacts

Ce menu vous permet de gérer les contacts du Parrot 3200 LS-Color. Une fois le contact sélectionné dans la liste [accès au menu Gérer les Contacts], vous pourrez enregistrer ou supprimer une empreinte vocale, voir ou effacer la photo, ou supprimer ce contact du répertoire.

Pour recevoir un contact avec la photo associée (si supportée par le téléphone), sélectionnez Recevoir un Contact. Depuis votre téléphone, choisissez le contact à envoyer par Bluetooth vers le kit mains-libres. Désormais, quand cette personne vous appellera, sa photo et son nom apparaîtront sur l'écran du kit. Vous pourrez aussi inverser l'ordre de tri : nom-prénom vers prénom-nom.

Référez-vous au manuel d'utilisation de votre téléphone, ou rendez-vous à www.parrot.biz/guide_CHM/3200LS Color/index.html.

Choix de la reconnaissance vocale

La reconnaissance vocale du 3200 LS-Color est plus complète et robuste que celle des téléphones, et fonctionne en environnement bruyant.

• Reco carkit: les empreintes vocales sélectionnées sont celles enregistrées dans la mémoire du kit mains libres.
• Reco téléphone : les empreintes vocales sélectionnées sont celles enregistrées dans la mémoire du téléphone.

Mots clés

L'enregistrement de ces mots clés vous permet de téléphoner tout en gardant en permanence vos mains sur le volant.

Vous pouvez contrôler toute la communication avec votre voix.

Mots clés : Domicile, Bureau, Portable, Général, Autre. Les mots clés permettent de sélectionner le nombre de téléphone désir lorsqu'un contact en comprend plusieurs.

Tous les mots clés doivent être enregistrés pour qu'ils soient validés.

Une fois les mots clés enregistrées, vous devez faire la sequence suivante pour passer un appel en utilisant la reconnaissance vocale:

Appuyez sur le bouton vert, et après le bip, dites : "Nicolas...(bip)... Bureau...". Et vous appelez Nicolas sur le numéro de téléphone attribué au Bureau.

Appareils jumelés

Le 3200 L-Colour vous permet de jumeler jusqu'à 5 téléphones Bluetooth, sachant qu'un seul peut être connecté lors d'une session.

Le menu Appareils jumelés vous permet de connecter, déconnecter ou supprimer un

téléphone de la mémoire du kit.

Depuis Définir téléphone préféré, vous pouvez contrôler la priorité donnée au téléphone Bluetooth lors des connections avec plusieurs téléphones généreés dans la voiture.

Attention:

Lors de la suppression d'un jumelage, vous perdrez toutes les empreintes vocales qui sont attribuées aux contacts de ce téléphone.

Appairer un téléphone

Avant d'appairer votre téléphone Bluetooth, vous devez activer le mode correspondant à votre téléphone Bluetooth.

Les différents modes sont :

• Autre téléphone
• Téléphones Headset -P800-P900 -Windows CE Sony Ericsson K600, W800, K750 Samsung E530, E720 Samsung D500, Sagem My-X8 Motorola iDEN 605 Samsung Z140, Z300, Z500

Une fois le mode sélectionné, un code de 4 chiffres (aléatoire) s'affiche. Lancez la recherche de périphériques Bluetooth depuis votre téléphone. Une fois le kit mains-libres trouvé, sélectionnez et entrez ce code.

Note: Pour une plus grande compatibilité avec les téléphones, de nouveaux modes d'appairage sont susceptibles d'être ajustés dans les futures versions.

Sélectionne la langue d'affichage des menus de votre 3200 LS-Color.

Affichage

5 rubriques vous permettent de personnaliser l'affichage des informations :

Luminosité: Utilisez la molette pour obtenir le niveau souhaité et validez en cliquant sur la molette. Zoom Répétoire : Permet l'affichage sur 3 ou 4 lignes dans le menu Répétoire. Fond d'écran : Vous permet de sélectionner une image en fond d'écran. Thème: Correspond à la sélection d'un thème de couleur.

. Volumes : Utilisez la molette pour contrôler le niveau de volume de la communication, et le niveau de sensibilité des micros. Menu parlés : Ajustez le volume des prompts du kit mains libres ou niveau voulu. - Choix de la sonnerie : Pour les téléphones ne pouvant pas personnaliser leur sonnerie sur un appel entrant, sélectionnez la sonnerie que vous voulez entendre lorsqu'un correspondant vous appelle.

Réponse automatique

Activez ce mode si vous voulez que le 3200 LS-Color décroche automatiquement les appels entrants.

Information

Ce menu permet de consulter les informations relatives à la version logicielle embarquée.

Mise à jour

Vous pouvez mettre à jour la version logicielle de votre 3200 LS-Color par Bluetooth. Activez ce mode avant la mise à jour.

Celle-ci s'effectue par Bluetooth depuis un ordinateur équipé de Bluetooth. La mise à jour permet de nouvelles fonctionnalités, et d'améliorer la compatibilité avec les fonctions avancées d'un plus grand nombre de téléphones. Rendez-vous sur notre site web pour plus d'informations: www.parrot.biz

PARROT 3400 ls-gps

Le kit Parrot 3400 LS-GPS embarque un module GPS |Global Positioning System| donnant accès à la position instantanée du véhicule. Cette information est disponible par Bluetooth sur un canal accessible par la plupart des PDA et des Smartphones, si ceux-ci sont équipés d'un logiciel de navigation.

Procédure de connexion au service GPS

Si vous disposez d'une application de navigation sur toute PDA ou toute Smartphone, il vous suffit de jumeler ce périphérique avec le Parrot 3400, et d'ouvoir une connexion série Bluetooth vers le port GPS (le nombre du port série sortant à utiliser dépend de cette PDA ou Smartphone). Sur toute apparciel la configuration à désirer est NIMEA 0183v2 9600, si votre logiciel de navigation vous demande cette information.

Plusieurs états sont possibles :

• Etat 1: Non-connecté GPS - Pas de fix (icône satellite grisée).
• État 2: Non-connecté GPS - Le fix est fait [icône satellite colorée].
• État 3: Connecté GPS - Pas de fix (icône satellite grise, avec un symbole d'émission).
• État 4: Connecté GPS - Le fix est fait (icône satellite colorée, avec un symbole d'émission).

Note: le fix indique que les données satellite reçues par le kit mains libres sont valides.

1. Si vous êtes connecté bluetooth avec votre téléphone :

• Déconnectez vos téléphones (appuyez 2 sec sur le bouton rouge du kit mains-libres). Le kit mains libres se trouve alors dans l'état 1 ou 2 (si le fix est réalisé). Depuis Your Logiciel de navigation (installé sur toute PDA ou Smartphone), connectez-vous au service GPS du 3400 LS-GPS. Le kit mains libres se trouve alors dans l'état 3 ou 4.
• Une fois connecté, un symbole d'émission apparaîtra sous le satellite. Si le satellite est coloré, le fix est établi (kit mains libres dans l'état 4). Vous aurez aussi la distance parcourue qui s'affichera dans le coin supérieur droit de l'écran.
• Une fois la connexion GPS établie, le kit se reconnecte automatiquement au service téléphonie de votre téléphone.

2. Si vous n'êtes pas connecté bluetooth avec votre téléphone :

• Depuis votre logiciel de navigation (installé sur toute PDA ou Smartphone), connectez-vous au service GPS du 3400 LS-GPS. Le kit mains libres se alors dans l'étéat 3 ou 4.
• Une fois connecté, un symbole d'émission apparaîtra sous le satellite. Si le satellite est coloré, la fix est établie (kit mains libres dans l'état 4). Vous aurez aussi la distance parcourue qui s'affichera dans le coin supérieur droit de l'écran.
• Vous pouvez maintenant apprécier/connexion votre téléphone.

Indications vocales de votre navigation

Une fois le service GPS connecté, il est possible d'écouter les instructions vocales via les hauts-parleurs de votre véhicule. Votre navigation se fera alors dans des conditions (cette fonctionnalité n'est disponible qu'avec certains types de PDA ou Smartphone et peut aussi dépendre du calculique).

Pour ce faire, il suffit d'ouvrir depuis votre PDA ou votre Smartphone le service Oreille/Headset qui est disponible sur le kit mains-libres.

Lorsque vous êtes connecté au GPS du kit mains-libres, les appels entrants et sortants sont gérés automatiquement pour vous permettre d'utiliser le service téléphonie dans les mêmes conditions.

Menu GPS

Vous pouvez dans cette rubrique désactiver complètement le service GPS pour éviter que quelqu'un ne se connecte à ce service. Vous trouverez aussi des menus permettant de personnaliser l'affichage une fois connecté au GPS : nombre de satellites, distance (kilomètres ou miles)...

Note: Si votre voiture est équipée d'un pare-brise athermie, la réception du signal GPS peut être de mauvaise qualité. Dans ce cas, il est possible d'ajouter une antenne externe, qui se branche sur la face arrière de l'écran. Contactez votre fournisseur pour vous la procurer.

Notice 3200CL 3400 ZoneCl4.12.05. qxp 10/01/2006 17:13 Page 24

Notre hotline se tient à votre disposition.

Vous pouvez la contacter par mail ou par téléphone.

Permanence du lundi au vendredi de 9h00 à 18h00 (GMT +1).

Connectez-vous sur notre site Internet www.parrot.biz pour plus d'informations.
