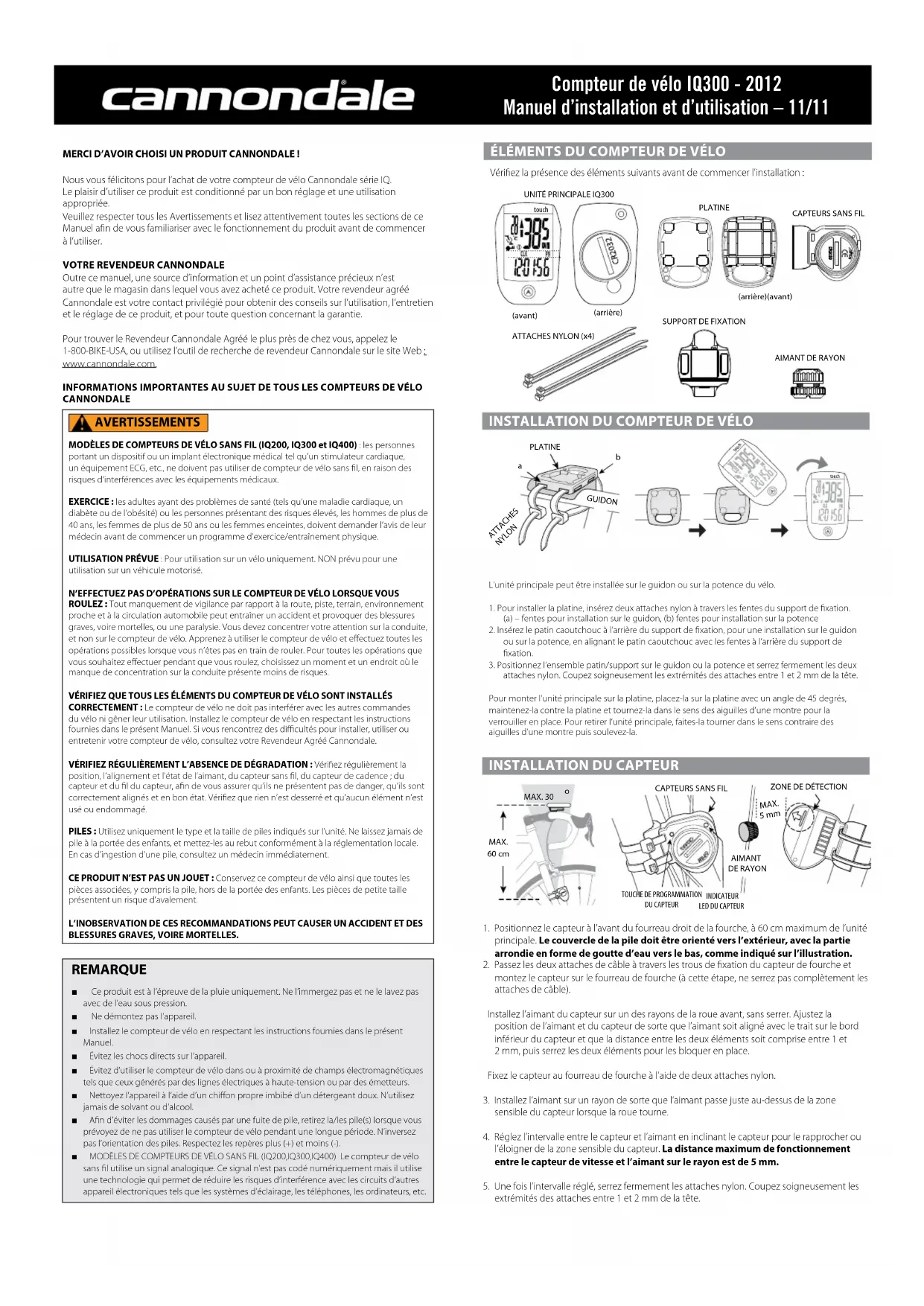

Manuel d’installation et d’utilisation – 11/11 MERCI D’AVOIR CHOISI UN PRODUIT CANNONDALE! Nous vous félicitons pour l’achat de votre compteur de vélo Cannondale série IQ. Le plaisir d’utiliser ce produit est conditionné par un bon réglage et une utilisation appropriée. Veuillez respecter tous les Avertissements et lisez attentivement toutes les sections de ce Manuel an de vous familiariser avec le fonctionnement du produit avant de commencer à l’utiliser.

VOTRE REVENDEUR CANNONDALE

Outre ce manuel, une source d’information et un point d’assistance précieux n’est autre que le magasin dans lequel vous avez acheté ce produit. Votre revendeur agréé Cannondale est votre contact privilégié pour obtenir des conseils sur l’utilisation, l’entretien et le réglage de ce produit, et pour toute question concernant la garantie. Pour trouver le Revendeur Cannondale Agréé le plus près de chez vous, appelez le 1-800-BIKE-USA, ou utilisez l’outil de recherche de revendeur Cannondale sur le site Web: www.cannondale.com. INFORMATIONS IMPORTANTES AU SUJET DE TOUS LES COMPTEURS DE VÉLO CANNONDALE AVERTISSEMENTS MODÈLES DE COMPTEURS DE VÉLO SANS FIL (IQ200, IQ300 et IQ400): les personnes portant un dispositif ou un implant électronique médical tel qu’un stimulateur cardiaque, un équipement ECG, etc., ne doivent pas utiliser de compteur de vélo sans l, en raison des risques d’interférences avec les équipements médicaux. EXERCICE: les adultes ayant des problèmes de santé (tels qu’une maladie cardiaque, un diabète ou de l’obésité) ou les personnes présentant des risques élevés, les hommes de plus de 40ans, les femmes de plus de 50ans ou les femmes enceintes, doivent demander l’avis de leur médecin avant de commencer un programme d’exercice/entraînement physique. UTILISATION PRÉVUE: Pour utilisation sur un vélo uniquement. NON prévu pour une utilisation sur un véhicule motorisé. N’EFFECTUEZ PAS D’OPÉRATIONS SUR LE COMPTEUR DE VÉLO LORSQUE VOUS ROULEZ: Tout manquement de vigilance par rapport à la route, piste, terrain, environnement proche et à la circulation automobile peut entraîner un accident et provoquer des blessures graves, voire mortelles, ou une paralysie. Vous devez concentrer votre attention sur la conduite, et non sur le compteur de vélo. Apprenez à utiliser le compteur de vélo et eectuez toutes les opérations possibles lorsque vous n’êtes pas en train de rouler. Pour toutes les opérations que vous souhaitez eectuer pendant que vous roulez, choisissez un moment et un endroit où le manque de concentration sur la conduite présente moins de risques. VÉRIFIEZ QUE TOUS LES ÉLÉMENTS DU COMPTEUR DE VÉLO SONT INSTALLÉS CORRECTEMENT: Le compteur de vélo ne doit pas interférer avec les autres commandes du vélo ni gêner leur utilisation. Installez le compteur de vélo en respectant les instructions fournies dans le présent Manuel. Si vous rencontrez des dicultés pour installer, utiliser ou entretenir votre compteur de vélo, consultez votre Revendeur Agréé Cannondale. VÉRIFIEZ RÉGULIÈREMENT L’ABSENCE DE DÉGRADATION: Vériez régulièrement la position, l’alignement et l’état de l’aimant, du capteur sans l, du capteur de cadence; du capteur et du l du capteur, an de vous assurer qu’ils ne présentent pas de danger, qu’ils sont correctement alignés et en bon état. Vériez que rien n’est desserré et qu’aucun élément n’est usé ou endommagé. PILES: Utilisez uniquement le type et la taille de piles indiqués sur l’unité. Ne laissez jamais de pile à la portée des enfants, et mettez-les au rebut conformément à la réglementation locale. En cas d’ingestion d’une pile, consultez un médecin immédiatement. CE PRODUIT N’EST PAS UN JOUET: Conservez ce compteur de vélo ainsi que toutes les pièces associées, y compris la pile, hors de la portée des enfants. Les pièces de petite taille présentent un risque d’avalement. L’INOBSERVATION DE CES RECOMMANDATIONS PEUT CAUSER UN ACCIDENT ET DES BLESSURES GRAVES, VOIRE MORTELLES. REMARQUE ■ Ce produit est à l’épreuve de la pluie uniquement. Ne l’immergez pas et ne le lavez pas avec de l’eau sous pression. ■ Ne démontez pas l’appareil. ■ Installez le compteur de vélo en respectant les instructions fournies dans le présent Manuel. ■ Évitez les chocs directs sur l’appareil. ■ Évitez d’utiliser le compteur de vélo dans ou à proximité de champs électromagnétiques tels que ceux générés par des lignes électriques à haute-tension ou par des émetteurs. ■ Nettoyez l’appareil à l’aide d’un chion propre imbibé d’un détergeant doux. N’utilisez jamais de solvant ou d’alcool. ■ An d’éviter les dommages causés par une fuite de pile, retirez la/les pile(s) lorsque vous prévoyez de ne pas utiliser le compteur de vélo pendant une longue période. N’inversez pas l’orientation des piles. Respectez les repères plus (+) et moins (-). ■ MODÈLES DE COMPTEURS DE VÉLO SANS FIL (IQ200,IQ300,IQ400) Le compteur de vélo sans l utilise un signal analogique. Ce signal n’est pas codé numériquement mais il utilise une technologie qui permet de réduire les risques d’interférence avec les circuits d’autres appareil électroniques tels que les systèmes d’éclairage, les téléphones, les ordinateurs, etc. ÉLÉMENTS DU COMPTEUR DE VÉLO

INSTALLATION DU COMPTEUR DE VÉLO

L’unité principale peut être installée sur le guidon ou sur la potence du vélo.

1. Pour installer la platine, insérez deux attaches nylon à travers les fentes du support de xation.

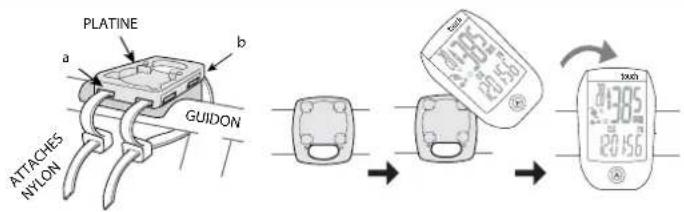

(a) – fentes pour installation sur le guidon, (b) fentes pour installation sur la potence

2. Insérez le patin caoutchouc à l’arrière du support de xation, pour une installation sur le guidon

ou sur la potence, en alignant le patin caoutchouc avec les fentes à l’arrière du support de xation.

3. Positionnez l’ensemble patin/support sur le guidon ou la potence et serrez fermement les deux

attaches nylon. Coupez soigneusement les extrémités des attaches entre 1 et 2mm de la tête. Pour monter l’unité principale sur la platine, placez-la sur la platine avec un angle de 45degrés, maintenez-la contre la platine et tournez-la dans le sens des aiguilles d’une montre pour la verrouiller en place. Pour retirer l’unité principale, faites-la tourner dans le sens contraire des aiguilles d’une montre puis soulevez-la.

ATTACHES NYLON PLATINEGUIDON

Vériez la présence des éléments suivants avant de commencer l’installation:

1. Positionnez le capteur à l’avant du fourreau droit de la fourche, à 60cm maximum de l’unité

principale. Le couvercle de la pile doit être orienté vers l’extérieur, avec la partie arrondie en forme de goutte d’eau vers le bas, comme indiqué sur l’illustration.

2. Passez les deux attaches de câble à travers les trous de xation du capteur de fourche et

montez le capteur sur le fourreau de fourche (à cette étape, ne serrez pas complètement les attaches de câble). Installez l’aimant du capteur sur un des rayons de la roue avant, sans serrer. Ajustez la position de l’aimant et du capteur de sorte que l’aimant soit aligné avec le trait sur le bord inférieur du capteur et que la distance entre les deux éléments soit comprise entre 1 et 2mm, puis serrez les deux éléments pour les bloquer en place. Fixez le capteur au fourreau de fourche à l’aide de deux attaches nylon.

3. Installez l’aimant sur un rayon de sorte que l’aimant passe juste au-dessus de la zone

sensible du capteur lorsque la roue tourne.

4. Réglez l’intervalle entre le capteur et l’aimant en inclinant le capteur pour le rapprocher ou

l’éloigner de la zone sensible du capteur. La distance maximum de fonctionnement entre le capteur de vitesse et l’aimant sur le rayon est de 5mm.

5. Une fois l’intervalle réglé, serrez fermement les attaches nylon. Coupez soigneusement les

extrémités des attaches entre 1 et 2mm de la tête. UNITÉ PRINCIPALE IQ300(arrière)(avant)CAPTEURS SANS FILAIMANT DE RAYONATTACHES NYLON (x4)SUPPORT DE FIXATIONPLATINE(arrière)(avant) touch MAX. 30

MAX. 60 cm 5 mm MAX. 5 mm AIMANTDERAYONZONE DE DÉTECTIONCAPTEURS SANS FILTOUCHE DE PROGRAMMATION DU CAPTEURINDICATEUR LED DU CAPTEURCompteur de vélo IQ300 - 2012 Manuel d’installation et d’utilisation – 11/11 REMARQUE: Ce compteur de vélo peut enregistrer les informations de deux vélos avec des tailles de roue diérentes. Ceci vous permet d’utiliser un seul compteur de vélo pour deux vélos. Lorsque la roue avant commence à tourner, le compteur de vélo détecte rapidement et automatiquement quel est le vélo utilisé et fournit les informations de vitesse et de distance correctes. Un kit d’installation pour un deuxième vélo est vendu séparément. Les étapes suivantes n’ont besoin d’être eectuées qu’une seule fois. Pour commencer la programmation:

1. Appuyez sur le bouton FUNCTION jusqu’à ce que l’indication “ODO” s’ache.

2. Appuyez sur le bouton SET sans le relâcher pendant plus de 3secondes pour

commencer la conguration.

3. Appuyez sur le bouton SET pour permuter entre “KM/H” et “M/H”.

Pour programmer le compteur pour le Vélo n° 1 :

4. Vériez la taille de pneu de la roue avant de votre vélo puis trouvez la circonférence

correspondante L (mm) dans le tableau ci-dessous.

5. Appuyez sur le bouton SET pour sélectionner le vélo1. “ ”

6. Appuyez sur le bouton FUNCTION pour déplacer le curseur vers le premier champ.

7. Appuyez sur le bouton SET pour changer le premier chire du nombre à quatre chires

correspondant à la circonférence L (mm). Répétez les étapes 6 et 7 jusqu’à ce que la valeur de la circonférence L (mm) soit entrée. Si vous souhaitez utiliser le compteur pour deux vélos, passez à l’étape suivante. Si vous souhaitez utiliser le compteur pour un seul vélo, passez directement à l’étape 10. Pour programmer le compteur pour le Vélo n° 2 :

8. Vériez la taille de pneu de la roue avant de votre vélo puis trouvez la circonférence

correspondante L (mm) dans le tableau ci-dessous.

9. Appuyez sur le bouton FUNCTION pour sélectionner le Vélo 2. “

Répétez les étapes 6 et 7 jusqu’à ce que la valeur de la circonférence L (mm) soit entrée.

10. Appuyez sur le bouton FUNCTION sans le relâcher pendant 3secondes pour quitter le

mode de conguration. RÉGLAGE DE L’HORLOGE (CLK)

1. Appuyez sur le bouton FUNCTION jusqu’à ce que l’indication “CLK” s’ache.

2. Appuyez sur le bouton SET sans le relâcher pendant plus de 3secondes pour commencer la

3. Appuyez sur le bouton SET pour permuter entre le mode “12H” et le mode “24H”.

4. Appuyez sur le bouton FUNCTION pour déplacer le curseur vers le champ des heures.

5. Appuyez sur le bouton SET pour régler les heures.

6. Répétez les étapes 4 et 5 pour régler les minutes puis les secondes.

7. Appuyez sur le bouton FUNCTION sans le relâcher pendant 3secondes pour quitter le

mode de conguration. REMARQUES GÉNÉRALES AU SUJET DE LA CONFIGURATION DE TOUTES LES FONCTIONS:

• Appuyez sur le bouton SET sans le relâcher pendant plus de 3secondes pour commencer la conguration d’une fonction.

• Appuyez sur le bouton SET pour changer la valeur d’un champ sélectionné. Appuyez et maintenez enfoncé le bouton SET pour changer la valeur rapidement.

• Appuyez sur le bouton FUNCTION pour déplacer le curseur vers le champ suivant.

• Appuyez sur le bouton FUNCTION sans le relâcher pendant 3secondes pour quitter le mode de conguration.

CONFIGURATION DE LA TAILLE DE ROUE

L (mm) Taille de pneu L (mm) Taille de pneu L (mm)24 X 1.75 1890 27 X 1-3/8 216924 X 2.00 1925 650 X 20C 193824 X 2.125 1965 650 X 23C 194426 X 7/8 1920 650 X 35A 209026 X 1(59) 1913 650 X 38A 212526 X 1(65) 1952 650 X 38B 210526 X 1.25 1953 700 X 18C 2070Taille de pneu L (mm) 26 X 1-1/8 1970 700 X 19C 208014 X 1.50 1020 26 X 1-3/8 2068 700 X 20C 208614 x 1.75 1055 26 X 1-1/2 2100 700 X 23C 209616 X 1.50 1185 26 X 1.40 2005 700 X 25C 210516 X 1.75 1195 26 X 1.50 2010 700 X 28C 213618 X 1.50 1340 26 X 1.75 2023 700 X 30C 214618 X 1.75 1350 26 X 1.95 2050 700 X 32C 215520 X 1.75 1515 26 X 2.00 2055 700C Tubular 213020 X 1-3/8 1615 26 X 2.10 2068 700 X 35C 216822 X 1-3/8 1770 26 X 2.125 2070 700 X 38C 218022 X 1-1/2 1785 26 X 2.35 2083 700 X 40C 2200 24 X 1 1753 26 X 3.00 2170 29 X 2.1 2288 24 X 3/4 Tubular 1785 27 X 1 2145 29 X 2.3 2326 24 x 1-1/8 1795 27 X 1-1/8 215524 X 1-1/4 1905 27 X 1-1/4 2161 Pour commencer à utiliser le compteur de vélo, appuyez simplement sur le bouton FUNCTION. Après l’installation, le compteur de vélo s’active automatiquement lorsque la roue avant commence à tourner. Il existe 2 modes d’économie d’énergie: le compteur de vélo passe en mode d’économie d’énergie 50% après 5minutes sans mouvement de la roue avant, et en mode d’économie d’énergie 100% après 30minutes. Appuyez sur le bouton SET pour quitter les modes d’économie d’énergie avant d’utiliser le compteur. Appuyez sur le bouton FUNCTION pour permuter le compteur de vélo entre les fonctions suivantes: “CLK” – Horloge, au format 12/24 h “TM” – Temps de conduite pour une sortie “AVS” – Vitesse moyenne pour une sortie “MXS” – Vitesse maximale pour une sortie “DST” - Distance parcourue pour une sortie “ODO” – Distance totale parcourue pour toutes les sorties “KCAL” – Calories dépensées (estimation) pour une sortie “DAILY” – Distance parcourue au cours des dernières 24 heures “ODO 1” – Distance totale parcourue pour toutes les sorties, Vélo 1 “ ” “ODO 2” – Distance totale parcourue pour toutes les sorties, Vélo 2 “

Les valeurs des fonctions “TM, AVS, MXS, DST et KCAL” sont enregistrées automatiquement dès que la roue avant se met à tourner. L’enregistrement s’arrête lorsque la roue avant cesse de tourner. Pour eacer ces informations, le compteur de vélo étant en mode “TM”, appuyez et maintenez le bouton SET enfoncé.

AFFICHAGE ET FONCTIONS

VITESSE INSTANTANÉEUNITÉ DE VITESSEAFFICHAGE INFÉRIEUR MODE Bouton SET (à l’arrière de l’appareil)Ce bouton active également le rétroéclairage de l'achage.Bouton FUNCTIONAFFICHAGE DES FONCTIONS

touch TEMPÉRATUREINDICATEUR DE MOUVEMENTVÉLO 1 OU 2MODE VEILLECompteur de vélo IQ300 - 2012 Manuel d’installation et d’utilisation – 11/11 DÉPANNAGE PROBLÈME ACTION CORRECTIVELa roue tourne mais la vitesse instantanée ne s’ache pasVériez/ajustez l’intervalle entre le capteur et l’aimant.La pile est épuisée –> remplacez-laL’indication “ERR01” s’ache La pile est épuisée –> remplacez-laL’indication “ERR” s’acheInterférences avec un autre équipement électronique -> arrêtez ou éloignez l’équipement électroniqueL’achage est vide, très peu visible ou noirLa pile est épuisée –> remplacez-la Le compteur de vélo est trop chaud –> déplacez-le vers un endroit frais L’achage est lentLe compteur de vélo est trop froid –> déplacez-le vers un endroit plus chaud REMARQUE: La fonction tactile utilise la pression des doigts. Si vous portez des gants épais, tels que des gants d’hiver, une pression plus importante peut être nécessaire pour actionner le bouton MODE. REMARQUE: Le compteur de vélo utilise un capteur ottant libre de la taille d’une pointe de crayon pour la fonction marche/arrêt automatique. En cas de vibrations importantes, un cliquetis peut se produire. Ceci est normal et n’aecte pas le fonctionnement. SPÉCIFICATIONS DU COMPTEUR DE VÉLO IQ300 Température de fonctionnement 0°C à 40°C, (32°F à 104°F)Température de stockage -10°C à 50°C, (14°F à 122°F)Pile (x2) Pile sèche 3 volts au lithium, Type CR2032Poids 30,6 grammesPlage de réglage du minuteur: 0 à 29 (heure): 59 (minute): 59 (seconde)Plage de vitesse instantanée: 0 à 99,9 Km/h (0 à 62 mph)Plage de vitesse moyenne: 0 à 99,9 Km/h (0 à 62 mph)Plage de vitesse maximale: 0 à 99,9 Km/h (0 à 62 mph)Plage de distance pour une sortie: 0 à 999,99 Km (0 à 600 miles)Plage de distance totale: 0 à 99999 Km (0 à 62000 miles) RÉGLaGE DE L’inDicaTEuR DE caLoRiES DÉpEnSÉES (KcaL) Ce compteur de vélo permet d’estimer la quantité de calories dépensées en roulant. La valeur estimée est basée sur le poids et le sexe du cycliste, ainsi que sur la durée roulée et la vitesse moyenne. iMpoRTanT: La valeur indiquée est seulement une estimation. La quantité de calories dépensées peut varier en fonction d’autres paramètres, tels que le rythme cardiaque, que le compteur de vélo ne prend pas en compte.

1. Appuyez sur le bouton FUNCTION jusqu’à ce que l’indication “KCAL” s’ache.

2 Appuyez sur le bouton SET sans le relâcher pendant plus de 3secondes pour commencer la conguration.

3. Appuyez sur le bouton SET pour sélectionner le sexe “MALE” (masculin) ou “FEMALE”

(féminin).4. Appuyez sur le bouton FUNCTION pour mémoriser le sexe.

5. Appuyez sur le bouton SET pour permuter l’unité de poids entre “Kg” (kilogramme) et “Lb”

(livre anglaise)6. Appuyez sur le bouton FUNCTION pour entrer votre poids dans l’unité sélectionnée.

7. Appuyez sur le bouton SET sans le relâcher pour changer le poids. Plage de poids: 0 à 150 kg,

8. Appuyez sur le bouton FUNCTION sans le relâcher pendant 3secondes pour quitter le mode

de conguration. conFiGuRaTion Du coMpTEuR DE DiSTancE ToTaLE (oDo) Lorsque vous changez la pile de l’appareil, il est possible de régler le compteur de distance totale (ODO) à la valeur qu’il avait avant le remplacement de la pile.

1. Appuyez sur le bouton FUNCTION jusqu’à ce que l’indication “ODO” s’ache.

2. Appuyez sur le bouton SET sans le relâcher pendant plus de 3secondes pour commencer la conguration.

3. Appuyez sur le bouton FUNCTION jusqu’à ce que les indications “00000” (cinq zéros)

et “ODO” s’achent à l’écran.4. Appuyez sur le bouton SET pour sélectionner le chire correspondant à la valeur désirée. Appuyez sur le bouton FUNCTION pour déplacer la position du curseur.5. Répétez l’étape4 jusqu’à ce que le compteur de distance totale soit réglé à la valeur souhaitée.6. Appuyez sur le bouton FUNCTION sans le relâcher pendant 3secondes pour quitter le mode de conguration.

REMPLACEMENT DE LA PILE

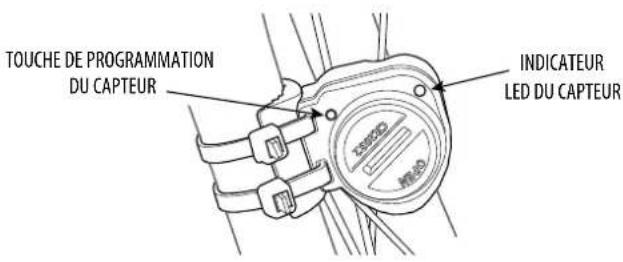

REMARQUE : Les étapes suivantes sont nécessaires uniquement pour l’utilisation du compteur avec un deuxième vélo et n’ont besoin d’être eectuées qu’une seule fois. Eectuez ces étapes après avoir conguré le compteur de vélo et installé le capteur.1. Installez le compteur sur le Vélo 2.2. Appuyez sur le bouton bleu en caoutchouc silicone situé à l’arrière du capteur jusqu’à ce que la lumière clignote. Relâcher le bouton.3. Soulever la roue avant de sorte qu’elle ne touche pas le sol et faites-la tourner. L’icône du vélo passe du Vélo 1 au Vélo 2 et le compteur commence à enregistrer les informations pour le Vélo 2.4. Vériez la conguration nale pour le Vélo 2 en appuyant sur le bouton bleu à l’arrière du capteur. Le voyant DEL clignote deux fois pour le Vélo 2. 5. Pour vérier la conguration nale pour le Vélo 1, réinstallez le compteur sur le Vélo 1. Soulever la roue avant de sorte qu’elle ne touche pas le sol et faites-la tourner an de mettre le compteur en marche. Arrêter le roue puis appuyez sur le bouton bleu à l’arrière du capteur. Le voyant DEL clignote une fois pour conrmer le fonctionnement correct avec le Vélo 1.

1. Appuyez sur le bouton FUNCTION jusqu’à ce que l’indication “ODO” s’ache.

2. Appuyez sur le bouton SET sans le relâcher pendant plus de 3 secondes pour commencer la conguration.

3. Appuyez à plusieurs reprises sur le bouton FUNCTION jusqu’à ce que l’indication TEMP

s’ache. Appuyez sur le bouton SET pour permuter entre Fahrenheit(F) et Celsius(C) 4. Appuyez sur le bouton FUNCTION sans le relâcher pendant 3 secondes pour quitter le mode de conguration.
