MODE D'EMPLOI Vulkan VII Aurum
Placement sur des sols durs 23-24
Raccordement à l'amplificateur 24-26
Attention, risque de distorsion 27
Entretien des enceintes 27
Que faire en cas d'anomalies ? 28
Caractéristiques techniques 29
Sécurité 30-31
Ubicacion 32
Nous souhaiterions tout d'abord vous remercier d'avoir opté pour les haut-parleurs AURUM.
En effet, c'est pour satisfaire les sévères exigences des connaissances et des amateurs de musique tels que vous que nous construisons des haut-parleurs d'une qualité bien supérieure à la moyenne. Au risque de dessasser ce que vous savez peut-être déjà, nous souhaiterions dresser ci-après quelques règles fondamentales qui vous permettront une utilisation optimale de vos haut-parleurs.
Consignes de sécurité pour haut-parleurs passifs
Veillez lire attentivement les présentes instructions d'utilisation et suivre à la lettre toutes les étapes de la mise en service. Veillez conserver ces instructions de manière à les avoir rapidement à portée de main si vous avez des questions.
La stabilité (en particulier pour les gros haut-parleurs) dépend largement des propriétés du sol. Une moquette par exemple peut parfois réduire considérablement la stabilité de l'appareil. Un choc de force moyenne suffit pour le renverser, ce qui signifie un risque de blessures pour les personnes et les animaux se trouvant à proximité. Mais vous pouvez améliorer nettement la stabilité avec l'emploi de « crampons ». Le montage se fera toutefois avec la précaution qui s'impose pour ne pas se blesser avec les crampons pointus ni endommager le sol. Sur des sols lisses, vous pouvez fixer les haut-parleurs par bandes Velcro ou avec de l'adhésif double face. Ne jamais utiliser les haut-parleurs comme sièges ou comme échelle ! Pour la fixation ou le placement de nos produits, veuillez utiliser exclusivement des meubles sur roulettes, des pieds, des fixations murales et d'autres accessoires en vente auprès du fabricant ou distribués avec le produit concerné. Veillez à déplacer une grande précaution les appareils de table ou les supports sur lesquels les produits sont posés pour éviter tout risque de blessures ou de déteriorations en cas de renversement. En cas de fixation murale, veiller plus particulièrement à un vissage suffisamment sécurisé de tous les composants. Le montage de dispositifs de sécurité supplémentaires (chaînes, etc.) est recommandé. - Choisissez pour les haut-parleurs un emplacement sec et pas trop froid. Une exposition durable à une forte humidité ou aux rayons du soleil (rayons UV) risque de les faire vieillir avant l'heure, ce qui risque d'altérer leur fonctionnement. - Un fonctionnement prolongé à très haut volume risque fort non seulement d'importuner vos voisins mais peut également se révéler nocif pour votre propre santé ! - En cas de surcharge massive des haut-parleurs, lorsque le réglage du volume est particulièrement élevé, une fusion de certains composants des filtres répartiteurs
de fréquence ou de certains haut-parleurs n'est pas entièrement exclue. Il est même théoriquement possible qu'un incendie se déclare à l'intérieur d'un haut-parleur dans de telles conditions de surcharge. Il est donc vivement recommandé de ne jamais laisser sans surveillance les haut-parleurs utilisés dans ce type d'environnement à risques.
- En cas de fonctionnement à des volumes sonores exagérés, les bornes de raccordement du haut-parleur et de certains composants se trouvent à des tensions de 30 à 50 V. Vous devez donc absolument éviter de toucher les contacts des haut-parleurs non isolés lors du fonctionnement. Par ailleurs, il est impératif de ne pas insérer les mains ou les bras dans les orifices acoustiques (tubes Bass-Reflex) pour éviter tout risque de blessures. Les enfants et les animaux de compagnie sont particulièrement concernés par ce risque.
Pour des raisons de sécurité, nous interdisons de manière générale l'ouverture des haut-parleurs, qu'ils soient en fonctionnement ou connectés, car les risques existent et d'être soumis à l'intérieur à des tensions de 50 volts comme décrit ci-dessus.
Danger de mort en cas de manipulation anormale de la tension secteur!
Un haut-parleur passif ne doit jamais être branché directement sur une prise secteur ! Raccorder les bornes de raccordement des haut-parleurs uniquement aux sorties correspondantes sur l'amplificateur. Tout raccordement de ces bornes au réseau électrique (230V/115V), de quelque nature que ce soit, est interdit et détruit directement le haut-parleur et les appareils connectés. Il est donc indispensable d'éviter de munir ces raccords de câbles de connecteurs susceptibles d'être confondus avec des fiches secteurs. - Les haut-parleurs non équipés d'un blindage magnétique peuvent provoquer une altération des couleurs voir une distorsion de l'image télé. De manière générale, une distance de 50 cm est suffisante pour éviter ce risque de parasite. Évitez également de déposer cartes de crédit, disquettes, cassettes, audio ou vidéo ou tous autres supports magnétiques sur le haut-parleur. Les informations qui y sont stockées risquent d'être détruites. De même, il est déconseillé de faire fonctionner des appareils à bande magnétique dans les environnements immédiats.
Installation
En général, il faut procéder à différentes installations et divers tests d'écoute si l'on ne peut atteindre les meilleurs résultats acoustiques.
Comme la présence influe grandement sur la restitution du son, voici quelques judicieux conseils pour le positionnement de vos enceintes AURUM.
L'installation à proximité des angles de la pièce se traduit généralement par des basses fortes mais sans contours. En revanche, placés bien dégagés dans la pièce, les haut-parleurs génèrent des sons clairs précis mais plus fragiles et clairs. Le mieux est donc de placer les haut-parleurs de manière à laisser un espace libre de 30 cm entre le panneau arrière du coffret et le mur de la pièce le plus proche. La distance des murs latéraux devrait même être de l'ordre de 50 cm afin d'éviter des réflexions acoustiques très fortes.
Les haut-parleurs devraient être placés si possible à équidistance de la position d'écoute tandis que la distance séparant les haut-parleurs les uns des autres peut très bien être inférieure à celle de l'écoutes.
Placement sur des sols durs
Si vous envisagez de placer vos enceintes verticales AURUM sur des sols durs (carrelage, pierre, parquet, stratifié etc.), nous vous recommandons vivement de placer les tapis de caoutchouc collants sous le socle du coffret. Ces tapis sont censés protéger aussi bien vos enceintes que votre sol contre les dégradations tout en égalisant les petites irrégularités. Dans le cas de sols mous, comme la moquette, ces tapis de caoutchouc ne sont pas nécessaires puisque les disques d'aluminium fixés entre le coffret et le socle du haut-parleur assurent le découverte acoustique de chaque haut-parleur.
Pour placer le tapis de protection (S), vous avez besoin d'un assistant et de la
barre d'équerre (W) en carton qui se trouve dans l'emballage des haut-parleurs. Pour chacun d'entre eux, nous vous recommandons de procéder de la manière suivante :
Définissez tout d'abord la position définitive du haut-parleur dans la pièce d'écoute et conservez la barre d'équerre et le tapis de caoutchouc à portée de main. Tout d'abord, votre assistant incline légèrement le coffret d'un côté, ce qui vous permet de faire glisser la barre d'équerre sur un centimètre (et pas plus) sous l'arête relevée du socle du haut-parleur. - Ensuite, votre assistant incline le haut-parleur de l'autre côté et le maintient dans cette position tandis que vous placez
le tapis de caoutchouc exactement sous le socle relevé, en veillant à ce que l'évidement du tapis se trouve à l'arrière, c'est-à-dire sous le dos du coffret.
Pour terminer, l'assistant libère le haut-parleur de sa position inclinée avec précaution pour le ramener à la verticale, une position stable.
Raccordement à l'amplificateur
Avant de raccorder vos enceintes à votre chaîne Hi-Fi ou votre installation Surround, vérifiez que l'amplificateur ou le récepteur est bien hors tension et que le témoins lumineux correspondant est bien éteint. Pour le raccordement, vous avez besoin d'un câble de haut-parleur bifilaire pour chaque haut-parleur. Veillez à choisir une longueur suffisante et à ne pas couper trop court prématurément, afin que vous puissiez les dissimuler ultérieurement sous le tapis ou derrière des meubles. Pour les longueurs de câbles de plus de 5 m, nous vous recommandons pour les câbles de plus de 5 m de long une section d'une superficie d'au moins 2.5mm² par fil afin d'éviter toute perte de puissance inutile. Chaque fil aux extrémités du câble doit être dénudé sur quatre 10mm pour assurer un bon contact.
Bon à savoir
Le raccordement des câbles de haut-parleur se fera au dos du coffret, dans la zone de raccordement se situent des bornes à vis de couleur. Desserrez les bornes à vis et passez l’extrémité dénudée du câble vers le for intérieurement dégagé. Le câble du haut-parleur comporte un fil de couleur ou de forme spéciale. Vissez cette ligne positive à la borne rouge et l’autre fil à la borne de couleur noire. Serrez les vis à fond. Afin de garantir une polarité correcte, vérifie que le raccordement à votre amplificateur est également conforme. Là aussi, le fil caractérisé correspond au pôle (+) et l’autre à la borne à vis noire (-).
Les enceintes AURUM offrent deux modes de fonctionnement.
Mode conventionnel
Ne retirez pas les cavaliers et raccordez les câbles de haut-parleur comme indiqué sur l'illustration.
B) mode bi-cablage
Après avoir desserré les quatre bannes à vis au dos des haut-parleurs, retirez les cavaliers puis raccordez les câbles comme indiqué sur l'illustration.
C) mode bi-amplification
Retirez les cavaliers puis raccordez les câbles comme indiqué sur l'illustration.
En mode bi-cablage et bi-amperage, le haut-parleur de grave de l'AURUM TITAN VII est commandé par les deux bornes à vis de droite, le haut-parleur medium et le tweeter par les deux bornes de gauche. Sur l'AURUM VULKAN VII et l'AURUM MONTAN VII, les deux bornes à vis pour le haut-parleur de grave se trouvent en bas et pour le haut-parleur medium et le tweeter, en haut sur la plaque de raccordement.
Dans ces modes de fonctionnement, veillez impérativement à respecter la polarité correcte et à relier les câbles à la borne du haut-parleur pour ne pas risquer d'endommager tout amplificateur.

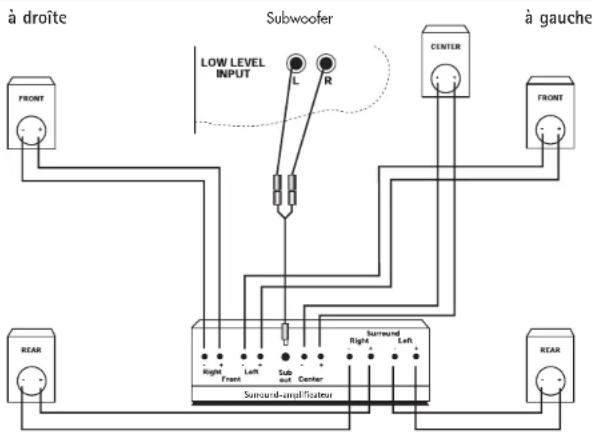

Fonctionnement avec amplificateur surround
Une fois que vous avez terminé le positionnement et le raccordement de vos enceintes conformément à l'illustration, vous devez maintenant procéder au réglage du gestionnaire des basses de votre amplificateur Surround.
Sur ce point, veuillez impérativement vous reporter aux instructions d'utilisation du constructeur de votre amplificateur.
Attention, risque de distorsion
Même si la puissance nominale d'un amplificateur est considérablement plus faible que la capacité de charge nominale des enceintes raccordées, les haut-parleurs peuvent très bien être endommagés en cas d'utilisation non conforme. En effet, la puissance nominale indique simplement le nombre de watts que l'amplificateur peut fournir aux haut-parleurs sans distorsion. Si l'amplificateur est incapable de répondre à ce qui est demandé, il fournira non seulement encore plus de puissance mais y ajoutera également un courant continu parasite ainsi que des oscillations haute fréquence. Ce comportement est appelé « distorsion » et se traduit sur le plan acoustique par de fortes distorsions dans les passages forts. Si ces distorsions deviennent audibles, baissez immédiatement le volume pour ne pas risquer d'endommager les enceintes. Une distorsion au niveau des haut-parleurs est un effet secondaire typique des surcharges qui se produit systématiquement lorsque le régulateur du volume et/ou de la sonorité. Même si le bouton de réglage de la sonorité est mis en position médiane, les amplificateurs courants atteignant leurs limites dès les impulsions les plus élevées que le réglage du volume dépasse la position « mid »
Entretien des enceintes
Pour nettoyer vos enceintes AURUM, le moyen est d'utiliser un chiffon doux et sec. Pour les boilers en aluminium, essuyez avec un chiffon humide dans le sens longitudinal. N'employez pas de solvants.
Il est recommandé de ne nettoyer les systèmes de haut-parleurs (haut-parleur de graves, tweeter etc.) qu'en cas de fort encrasement (de la poussière en faible quantité n'a aucune importance sur le plan acoustique). Pour ce faire, utilisez un chiffon doux et sec ou un pinceau doux sans exercer de grande pression pour ne pas risquer d'endommager les membranes.
De manière générale, nous déconseillons un nettoyage des membranes des tweeters car elles sont extrêmement sensibles!
En cas d'en-crassement des cadres frontaux argentés, pulvériser un nettoyant moussant à sec (Centrolin en spray par ex.) sur l'endroit souillé, laisser agir puis aspirer avec l'aspirateur.
Ne pas brosser les cadres frontaux noirs mais les tamponner ou éliminer les salissures en décollant avec précaution un large ruban adhésif. Ne nettoyer en aucun cas avec un chiffon humide !
Nous répondons volontiers à toutes vos questions au numéro de téléphone suivant: +49 (0) 511 7904-0, ou par courriel : ovs@quadral.com
| Défaut | Origine | Remède | |
| Présence de distorsions même à laible volume | a) Electronique défectueuse | a) Si les distorsions apparaisent dans les deux enceintes, l'électronique est défectuese. Si seule une d'entre elles est concernée, interverir les deux enceintes: si les distorsions sa mani-festont alors长时间 sur le même canal, l'électronique est défectuese. Si elles sont par contre maintainant passées sur l'autre canal, c'est l'enceinte qui est défectuese.b) Enceinte défectueuse | b) Prière de contacter votre revendeur ou le service après-vente quadral (éli.: +49 511 7904-0). |
| Pas de son | a) Mauvais branchementb) Amplificateur éeleinl | a) Vérifier les branchementsb) Allumer la chône. | |
| Son étriqué et clair: il semble distant et manque de réalisme. | a) Défaut de polaritéb) Mauvaise disposition | a) Vérifier si une borne ,+ , de l'ampilateucel a été raccordée par arrour à une borne ,- de l'enceinte ou inversement.b) Rapprocher les enceintes d'un mur en veillant toutefois à respecter la distance minimum de 5 cm entre l'ariège du coffrelet le mur. | |
| Basses trop puissant | a) Mauvaise disposition des encaintes (par ax. dans un coin)c) Le niveau de grave de l'ampilateucel est trop élevé | a) Eloigner les enceintes des murs les plus prochesb) Amener le régulateur de longollé de l'ampilateucel en position neutre | |
| Regirte aigu fiou | a) Mauvaise orientation des tweeters | a) Placer les enceintes de sordé à ce que les tweeters soient directe- |
Caractéristiques techniques
| AURUM VULKAN VII | |
| Type: 3 voles | |
| Principe: Chambre de compression / Coffret bass-reflex | |
| Pulsance nominale / muscale (W): 300/500 | |
| Plage de transmission (Hz): 16 - 65000 | |
| Fréquence de transition (Hz): 220 / 2200 | |
| Niveau d'efficacité (dB/1W/1m): 91 | |
| Pour amplificateur (Ohm): 4 - 8 | |
| Compositant: Tweeter Ruban | |
| Haut-parieur de méciems 210 mm Ø ALTIMA | ® |
| Haut-parieur de graves 380 mm Ø ALTIMA | ® |
| Dimensions (H x L x P), en cm: 130 x 51 x 60 | |
| Poids en kg: 88 | |
| AURUM VULKAN VII | |
| Type: 3 voles | |
| Principe: Chambre de compression / Coffret bass-reflex | |
| Pulsance nominale / muscale (W): 250/400 | |
| Plage de transmission (Hz): 20...65.000 | |
| Fréquence de transition (Hz): 300/2.500 | |
| Niveau d'efficacité (dB/1W/1m): 90 | |
| Pour amplificateur (Ohm): 4...8 | |
| Compositant: Tweeter Ruban | |
| Haut-parieur de méciems 170 mm Ø ALTIMA | ® |
| Haut-parieur de graves 320 mm Ø ALTIMA | ® |
| MaBe (H x B x T) in cm: 115 x 37,9 x 39,4 | |
| Gewicht In kg: 49,5 | |
| AURUM MONTAN VII | |
| Type: 3 voles | |
| Principe: Chambre de compression / Coffret bass-reflex | |
| Pulsance nominale / muscale (W): 160/250 | |
| Plage de transmission (Hz): 25...65.000 | |
| Fréquence de transition (Hz): 350/3.000 | |
| Niveau d'efficacité (dB/1W/1m): 88 | |
| Pour amplificateur (Ohm): 4...8 | |
| Compositant: Tweeter Ruban | |
| Haut-parieur de méciems 135 mm Ø ALTIMA | ® |
| Haut-parieur de graves 260 mm Ø ALTIMA | ® |
| Dimensions (H x L x P), en cm: 105 x 32 x 36,95 | |
| Poids en kg: | |
