Caractéristiques techniques	Haut-parleur Aurum 970, puissance de sortie 50W, réponse en fréquence 20Hz - 20kHz, impédance 8Ω.
Utilisation	Idéal pour une utilisation domestique, système audio de salon, et pour des événements en intérieur.
Maintenance et réparation	Nettoyage régulier avec un chiffon doux, éviter l'exposition à l'humidité, vérifier les connexions audio périodiquement.
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs physiques, utiliser uniquement avec des équipements compatibles.
Informations générales	Garantie de 2 ans, assistance technique disponible, compatible avec la plupart des systèmes audio.

FOIRE AUX QUESTIONS - 970 Aurum

Comment connecter mon Aurum 970 à mon appareil Bluetooth ?

Pour connecter votre Aurum 970 à votre appareil Bluetooth, activez le Bluetooth sur votre appareil, puis maintenez le bouton d'alimentation de l'Aurum 970 enfoncé jusqu'à ce que le voyant Bluetooth clignote. Sélectionnez 'Aurum 970' dans la liste des appareils disponibles sur votre appareil.

Que faire si le son de mon Aurum 970 est faible ?

Vérifiez d'abord le niveau de volume de votre Aurum 970 et assurez-vous qu'il est réglé à un niveau adéquat. Ensuite, vérifiez le niveau de volume de votre appareil source. Si le problème persiste, essayez de redémarrer les deux appareils.

Mon Aurum 970 ne se charge pas, que dois-je faire ?

Vérifiez que le câble de charge est correctement connecté à l'Aurum 970 et à une source d'alimentation fonctionnelle. Essayez un autre câble ou adaptateur si possible. Si le problème persiste, contactez le service client.

Comment réinitialiser mon Aurum 970 ?

Pour réinitialiser votre Aurum 970, maintenez enfoncés les boutons d'alimentation et de volume + pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera les paramètres d'usine de votre haut-parleur.

L'Aurum 970 est connecté mais ne produit pas de son, que faire ?

Assurez-vous que le volume de l'Aurum 970 et de l'appareil source est activé et suffisamment élevé. Vérifiez également que l'Aurum 970 n'est pas en mode silencieux. Essayez de déconnecter et de reconnecter le Bluetooth.

Est-ce que l'Aurum 970 est résistant à l'eau ?

L'Aurum 970 n'est pas conçu pour être résistant à l'eau. Évitez de l'exposer à l'humidité ou à des éclaboussures pour garantir sa longévité.

Comment mettre à jour le firmware de mon Aurum 970 ?

Pour mettre à jour le firmware de l'Aurum 970, téléchargez l'application dédiée sur votre appareil, connectez le haut-parleur, puis suivez les instructions de mise à jour qui s'affichent dans l'application.

Est-ce que je peux utiliser l'Aurum 970 avec un câble aux ?

Oui, l'Aurum 970 dispose d'une entrée auxiliaire. Vous pouvez le connecter à votre appareil à l'aide d'un câble audio 3,5 mm.

Quelle est l'autonomie de la batterie de l'Aurum 970 ?

L'autonomie de la batterie de l'Aurum 970 est d'environ 10 heures, selon le volume et les conditions d'utilisation.

Mon Aurum 970 fait des coupures pendant la lecture, que dois-je faire ?

Vérifiez la distance entre votre Aurum 970 et l'appareil source, car une distance trop grande peut causer des coupures. Assurez-vous également qu'aucun obstacle n'interfère avec la connexion Bluetooth.

MODE D'EMPLOI 970 Aurum

Plaques et supports muraux 26

Raccordement 26-29

Attention au «clipping» 30

Conseils pour une meilleure acoustique 30

Nettoyage des haut-parleurs 31

Que faire en cas d'anomalies ? 32

Sécurité 33-34

Dispositions 35-36

Nos souhaiterions tout d'abord vous remercier d'avoir opté pour les haut-parleurs AURUM.

En effet, c'est pour satisfaire les sévères exigences des connaisseurs et des amateurs de musique tels que vous que nous construisons des haut-parleurs d'une qualité bien supérieure à la moyenne. Au risque de ressasser ce que vous savez peut-être déjà, nous souhaiterions dresser ci-après quelques règles fondamentales qui vous permettront une utilisation optimale de vos haut-parleurs.

Consignes de sécurité pour haut-parleurs passifs

Veillez lèt attentivement les présentes instructions d'utilisation et suivez à la lettre toutes les étapes de la mise en service. Veillez conserver ces instructions de manière à les avoir rapidement à portée de main si vous avez des questions.

• La stabilité (en particulier pour les gros haut-parleurs) dépend largement des propriétés du sol. Une mauvaise état par exemple peut fortement réduire considérablement la stabilité de l'appareil. Un choc de force moyenne suffit pour le renverser, ce qui signifie un risque de blessures pour les personnes et les animaux qu'ont à proximité. Mais vous pouvez améliorer nettement la stabilité avec l'emploi de « crampons ». Le montage se fera toutefois avec la précaution qui s'impose pour ne pas se blesser avec les crampons pointus ni endommager le sol. Sur des sols lisses, vous pouvez fixer les haut-parleurs par bandes Velcro ou avec de l'adhésif double face. Ne jamais utiliser les haut-parleurs comme sleiges ou comme échelle! Pour la fixation ou le placement de nos produits, veuillez utiliser exclusivement des meubles sur roulettes, des pieds, des fixations murales et d'autres accessoires en vente avec le fabricant ou distribués avec le produit concerné. Veuillez à déplacer avec une grande précaution les appareils de table ou les supports sur lesquels les produits sont posés pour éviter tout risque de blessures ou de déteriorations en cas de renversement. En cas de fixation murale, veuillez plus particulièrement à un vissage suffisamment sécurisé de tous les composants. Le montage de dispositifs de sécurité supplémentaires (chaînes, etc.) est recommandé.
• Choisissez pour les haut-parleurs un emplacement sec et pas trop froid. Une exposition durable à une forte humidité ou aux rayons du soleil (rayons UV) risque de les faire vieillir avant l'heure, ce qui risque d'affecter leur fonctionnement;
• Un fonctionnement prolongé à très haut volume risque fort non seulement d'importuner vos voisins mais peut également se révéler nocifs pour votre propre santé!
• En cas de surcharge massive des haut-parleurs, lorsque le réglage du volume est particulièrement élevé, une fusion de certains composants des filtres répartiteurs de fréquence ou de certains haut-parleurs n'est pas entièrement exclue. Il est même théoriquement possible qu'un incendie se déclare à l'intérieur d'un haut-parleur dans de telles conditions de surcharge. Il est donc vivement

recommende de ne jamais laisser sans surveillance les haut-parleurs utilisés dans ce type d'enveloppements à risques.

• En cas de fonctionnement à des volumes sonores exagérés, les bornes de raccordement du haut-parleur et de certains composants se trouvent à des tensions de 30 à 50 V. Vous devez donc absolument éviter de toucher les contacts des haut-parleurs non isolés lors du fonctionnement. Par ailleurs, il est impératif de ne pas insérer les mains ou les bras dans les orifices acoustiques (tubes Bass-Reflex) pour éviter tout risque de blessures. Les enfants et les animaux de compagnie sont particulièrement concernés par ce risque. Pour des raisons de sécurité, nous interdisons de manière générale l'ouverture des haut-parleurs, qu'ils soient en fonctionnement ou connectés, car ils risquent d'être souris à l'intérieur à ces tensions de 50 volts comme décrit ci-dessus.
• DANGER DE MORT EN CAS DE MANIPULATION ANORMALE DE LA TENSION SECTEUR ! UN HAUT-PARLEUR PASSIF NE DOIT JAMAIS ÊTRE BRANCHE DIRECTEMENT SUR UNE PRISE SECTEUR ! RACCORDER LES BORNES DE RACCORDEMENT DES HAUT-PARLEURS UNIQUEMENT AUX SORTIES CORRESPONDANTES SUR L'AMPLIFICATEUR. TOUT RACCORDEMENT DE CES BORNES AU RÉSEAU ÉLECTRIQUE (230V/115V), DE QUELLE NATURE QUE CE SOIT, EST INTERDIT ET DÉTRUIT DIRECTEMENT LE HAUT-PARLEUR ET LES APPAREILS CONNECTÉS. IL EST DONC IMPÉRATIF D'ÉVITER DE MANIER CES RACCORDS DE CABLES DE CONNECTEURS SUSCEPTIBLES D'ÊTRE CONFONDUS AVEC DES FICHES SECTEURS.
• Les haut-parleurs non équipés d'un blindage magnétique peuvent provoquer une altération des couleurs ou une distorsion de l'image télé. De manière générale, une distance de 50 cm est suffisante pour éviter ce risque de parasite. Evitez également de déposer cartes de crédit, disquettes, cassettes audio ou vidéo ou tous autres supports magnétiques sur le haut-parleur. Les informations qui sont stockées risquent d'être détruites. De même, il est déconseillé de faire fonctionner des appareils à bande magnétique dans les environnements immédiats.

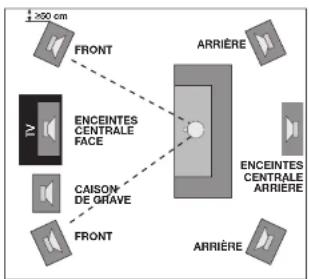

Installation

Afin d'obtenir une acoustique du meilleur effet, il faut en règle générale essayer diverses installations et réaliser plusieurs tests d'écoute.

Comme la pièce influence considérablement sur la restitution du son, nous vous apportons quelques idées astucieuses pour le positionnement de vos haut-parleurs AURUM

Haut-parleur principal (frontal)

Le positionnement des haut-parleurs dans la pièce d'écoute influence de manière non négligeable sur leur effet sonore. Ainsi, le placement à proximité des coins de la pièce conduit généralement à une restitution des basses bruyante et sans contour. En revanche, bien dégagés au milieu de la pièce, les haut-parleurs sont courts précis mais produisent un son clair plot mince. Le mieux est donc d'installer vos haut-parleurs de sorte que le dos du coffret se trouve à au moins 30 cm du mur le plus proche. La distance le séparant des murs latéraux devrait être de l'ordre de 50 cm afin d'éviter des brouillantes réflexions sur le mur. Les enceintes citées pour étagères déploient toutes leurs qualités en les posant sur un trépied ou sur une étagère, en veillant à orienter les tweeters à hauteur d'écoute. Il faudra donc éventuellement placer les coffrets en angle et les incliner légèrement.

Chaque haut-parleur devrait être placé à la même distance de la position d'écoute tandis que la distance des haut-parleurs les uns par rapport aux autres peut être plus courte que par rapport à l'auditeur.

Enceinte centrale frontale

Le haut-parleur central est muni d'un blindage magnétique qui l'empêche de générer des défauts de couleur ou de géométrie de l'image télé, il est donc conseillé de le placer directement sur le téléviseur. Si un placement sur le téléviseur

est impossible, vous pouvez également le poser horizontalement, mais à au moins 20 cm du sol.

Par allures, nous conseillons d'incliner l'enceinte centrale de manière à orienter le tweeter vers l'auditeur. Ce n'est qu'ainsi que le système pourrait déployer toutes ses sonorités.

Enceinte centrale arrière

Contraintrement aux ensembles Surround 5.1, les systèmes 6.1 disposent d'un haut-parleur arrière supplémentaire que l'on placera derrière, légèrement au-dessus de la position d'écoute typique.

Enceinte arrêtée

L'orientation du haut-parleur arrière vers la position d'écoute est laissée au goût de chacun. Par ailleurs, certains auditeurs préfèrent positionner le haut-parleur arrière au-dessus de la hauteur d'écoute. Il suffit alors de le placer sur un support mural stable, un pied élevé pour haut-parleur, une commande ou sur une étagère.

Pieds et supports muraux

Afin d'obtenir un positionnement optimal des haut-parleurs frontal et arrière, Quadral propose également dans son programme de livraison des pieds et des supports muraux appropriés. Certains modèles de haut-parleurs sont même munis d'un évidement en forme de clé permettant de les fixer sur le mur arrière. Nous répondons spontanément à toutes vos questions au numéro de téléphone suivant : [phone], ou par courriel : [e-mail]

Raccordement à l'amplificateur

Avant de brancher vos haut-parleurs à votre chaîne hi-fi ou Surround, vérifiez que l'amplificateur / le récepteur est bien hors tension et son témoin lumineux de fonctionnement n'est pas allumé. Pour le raccordement, vous avez besoin d'un câble bifilaire spécial pour chaque haut-parleur. Voir à une longueur suffisante, et ne coupez pas le câble trop court pour pouvoir le dissimuler par la suite sous le tapis ou derrière un meuble. Pour les câbles d'une longueur supérieure à 5 m, nous recommandons une section transversale d'au moins 2,5 mm2 par fil afin d'éviter toute perte de puissance inutile. Enfin de garantir un bon contact, chaque extrémité des fils doit être dénudée sur 10 mm.

Bornes à vis

Pour le raccordement des câbles des haut-parleurs, chaque enceinte possède au dos une section de raccordement comportant des bornes à vis codées par couleur. Desserrez les bornes à vis et insérez l'extrémité dénudée du câble dans le percage ainsi dégagé. Sur le câble du haut-parleur, un fil est caractérisé par une couleur ou une forme spéciale. C'est la ligne positive que vous raccorderez à la borne rouge.

L'autre fil étant relié à la borne noire. Resserrez les vis à fond. Afin de garantir une polarité correcte, vérifie également que le raccordement à votre amplificateur est bien correct. Là aussi, le fil caractérisé est à relier au pôle (+), l'autre à la borne à vis noire (-).

Pour certains haut-parleurs AURUM, vous avez le choix entre trois modes de fonctionnement.

a) Mode conventionnel

N'enlevez pas le cavalier

et raccordez le câble du haut-parleur conformément à l'illustration.

b) Mode binaire

Ouvrir le cavalier après avoir desserré les quatre bornes à vis au dos du haut-parleur et raccorder le câble conformément à l'illustration.

c) Mode bi-ampli

Ouvrez les cavaliers et raccordez le câble conformément à l'illustration.

En mode bifilaire ou bi-ampli, les deux bornes à vis inférieures commandent le registre des graves, et les deux bornes supérieures celui des mediums et des aigus.

30.10.2005 15:39:18 Unr

Dans ces modes de fonctionnement, observez impérativement la polarité correcte et veillez à replacer les cavaliers sur le câble des haut-parleurs pour éviter tout risque d'endommagement de toute amplificateur.

Fonctionnement avec amplificateur Surround

Une fois que vous avez placé et raccordé vos haut-parleurs conformément à l'illustration, vous devez rester en procédé au réglage du gestionnaire des basses sur leur amplificateur Surround.

Sur ce point, vouillez tire impéralivement les instructions de service du fabriçant de VOIRE amplicateur.

Etant donné que le gestionnaire des basses dépend avant tout de la configuration des haut-parleurs, nous vous indiquons ci-dessus quelques exemples de réglages.

a) les petites et plus petites enceintes satellites doivent fonctionner en mode « small »

Pour obtenir ce réglage sur tout amplificateur, veuillez procéder comme suit :

Frontal: small

Central: small

Ariere: small

Calisson de graves: oui

BDALURUM22.1005. pp 28-29

b) En ce qui concerne les enceintes compactes, le mode de réglage n'est soumis à aucune règle. Le mode approprié peut tout aussi bien être « large » que « small », selon le volume sonore que vous préférez et donc de votre impression sonore qui en découle (sur ce point, voir également chapitre « Attention distorsions »).

Pour ce réglage, vous avez le choix suivant:

c) Les enceintes posées au sol, ou les grandes enceintes pour étagères, idéales pour un puissant rendu des basses, devraient être configurées en mode « large ».

Pour obtenir ce réglage, veuillez procéder de la manière suivante.

Frontal: large

Central: large

Arriere: large

Caisson de graves: oui/non

Pour les enceintes centrales spéciales AURUM, nous recommandons de manière générale le mode de réglage « small »,

Caisson de graves

Si votre amplificateur surround est équipée d'une sortie pour caisson de graves Line-Subwoofer, vous avez la possibilité de l'exploiter en utilisant le câble fourni avec le caisson de graves (cf. illustration). Dans ce cas, les enceintes frontales seront raccordées directement aux bornes des haut-parleurs frontaux de votre amplificateur. Pour le câblage, veuillez vous reporter au schéma de raccordement.

Pour les réglages nécessaires à effectuer sur votre caisson de graves, veuillez consulter les instructions de service du caisson de graves actif.

18Unr

Même si la puissance nominale d'un amplificateur est bien plus faible que la puissance sociale des enceintes connectées, une utilisation non correcte peut absolument endommager vos haut-parleurs. En effet, la puissance nominale indique uniquement le nombre de watts que l'amplificateur peut fournir aux haut-parleurs sans distorsions. En cas de surcharge de l'amplificateur, celui-ci dégrade d'une part plus de puissance, et d'autre part, il y ajoute un courant continu destructeur ainsi que des vibrations dans les hautes fréquences. Ce processus est appelé distorsion (clippl) et se traduit sur le plan sonore par de fortes distorsions dans les passages au volume fort. Lorsque des distorsions se font entendre, vous nevez immédiatement baisser le volume pour ne pas mettre en danger vos enceintes. Des distorsions au niveau de l'amplificateur sont la conséquence typique d'une surcharge qui se produit toujours lorsque l'on tourne trop les boutons de réglage du volume et de la tonalité. Même lorsque le bouton de la tonalité est en position, les amplificateurs courants atteignent leurs limites des premières impulsions sonores dès que le bouton du volume dépasse la position médiane.

Conseils pour une meilleure acoustique

1. Afin de garantir un meilleur découplage acoustique des haut-parleurs par rapport au sol, certaines enceintes posées au sol sont équipées d'un système permettant d'y fixer des crampons. Selon la pièce / le revêtement de sol, l'emploi de crampons peut se révéler bénéfique.

Montage des crampons

Les haut-parleurs AURUM sont équipés d'usine d'amortisseurs en caoutchouc à effet découplant placés entre le coffret et le socle. Si vous le souhaitez, vous pouvez remplacer ces amortisseurs en caoutchouc par des crampons, que vous trouverez dans les morceaux de polystyrène dans l'emballage.

Pour le montage des crampons, veuillez procéder de manière sûlvante : a) Posez les haut-parleurs sur un support pas trop dur et dévissez sur chaque société les quatre vis à six pans creux avec clé hexagonale fournies b) Revissez ensuite les sociès et les amortisseurs en caoutchouc. Dévissez les protections rainurées des quatre crampons fournis d) Vissez à fond tous les crampons dans les douillées filetées correspondantes prévues sur le fond du coffret e) Placez les socles dans leur position définitive dans la place d'écoute Placez les quatre rondeilles circulaires de logement dans les cavités prévues sur les sociées g) Posez les coffrets des haut-parleurs sur les socles de sorte que les pointes

des crampons coincident avec les performances centrales des rondelles de logement.

h) Les contre-écrous des crampons permet un réglage en hauteur de précision. 1) Veuillez conserver toutes les pièces d'accessoires non utilisées avec les instructions d'utilisation pour une utilisation ultérieure. 2) Pour obtenir un meilleur découlage acoustique de la surface de pose pour les enceintes centrales ou pour étagères, certains de ces modèles sont livrés respectivement avec 4 pieds de caoutchouc autocollants.

Entretien des haut-parleurs

Pour nettoyer vos haut-parleurs AURUM, utilisez de préférence un chiffon doux et sec. Veuillez essuyer les boîtiers en aluminium dans le sens de la longueur, avec un chiffon humide. N'employez pas de solvants.

Les systèmes de haut-parleurs (pour graves, médiums etc.) devraient être nettoyés qu'en cas de fort encrassement (un peu de poussière n'a aucune incidence sur le plan acoustique). Dans ce cas, utiliser un chiffon doux et sec ou un pinceau doux en exerçant une très faible pression, car vous risquez de défigurer les membranes. De manière générale, nous déconseillons de nettoyer les membranes des tweeters, car celles-ci sont extrêmement sensibles.

En cas d'encaissement des cadres frontaux argent, vaporiser une mousse nettoyant sec (Centraclin en atomiseur par ex.) sur l'endroit souillé, laissez agir puis passez simplement l'aspirateur.

Ne pas brosser les cadres frontaux noirs, mais simplement les tapoter du doigt ou détacher avec précaution la saleté avec un large ruban adhésif. N'utilisez en aucun cas un liquide!

Les caractéristiques techniques de votre appareil sont indiquées au dos du coffret des haut-parleurs ou sur l'emballage.

Défaut	Origine	Remède
Présence de distorsions même à faible volume	a) Electronique déélectueuse	a) Si les distorsions apparaissent dans les deux enceintes, l'électronique est déélectueuse. Si seule une d'entre elles est concernée, interverir les deux enceintes: si les distorsions se manif- festent alors toujours sur le même canal, l'électronique est déélectueuse. Si elles sont par contre Maintenant passées sur l'autre canal, c'est l'enconte qui est déélectueuse.
	b) Enceinte déélectueuse	b) Prière de contacter votre revendeur ou le service après-venture quadral (fél.: [phone]).
Pas de son	a) Mauvais brANCHEMENT	a) Vérifier les branchements
	b) Amplificateur élient	b) Allumer la chaîne.
Son étriqué et clair: il semble distant et manque de réalisme.	a) Défaut de polarité	a) Vérifier si une borne ,+ . de l' amplificateur a été raccordée par erreur à une borne ,- de l'enconte ou inversement.
	b) Mauvaise disposition	b) Rapprocher les enceintes d'un mur en veillant toutotis à respecter la distance minimum de 5 cm entre l'arrière du coffrefet le mur.
Basses trop puissantes	a) Mauvaise disposition des enceinles (por ex. dans un coin)	a) Eloyigner les enceintes des murs les plus proches
	b) Le niveau de grave de l' amplificateur est trop élevé	b) Amener le régulateur de tonality de l' amplificateur en position nautre
Regitre aigu flou	a) Mauvaise orientation des wêlers	a) Placer les enceintes de soriè à ce que les wêlors soient directement orientés vers la position d'écoute (en inclinant et tournant l'enconte)
