BEDIENUNGSANLEITUNG Vulkan VII Aurum

Platzierung auf harten Böden 14-15

Anschluss an den Verstärker 15-17

Vorsicht Clipping 18

Pflege der Laufsprecher

Was tun in Störungsfällen?

Technische Daten 20

FRANCAIS

Sécurité 21-22

Installation 23

Zunachst danken wir Ohnen dazu, dass sie sich für AURUM Laufsprecher entschieden haben.

Es sind Musikliebhaber und Kenner wie Sie, für deren hohe Ansprüche wir Laufsprecher einer Güteklasse bauen, die welt über dem Durchschnitt liegt. Auch wenn Sie vieties vielrecht schon wiesen, führen wir im folgenden einige Grundregeln auf, die es hnen ermöglich, ihre Laufsprecher optimal zu nuten.

Sicherheitshinweise für passive Laufsprecher

Lesen Sieitte die vorliegende Bedienungsanleiung sorgfältig durch und befolgen Sieitte alle Schritte, die fur die Inbetriebnahme angegeben sind. Deponieren Sie diese Anleitung so, dass Sie bei späteren Fragen schneil zur Hand ist.

• Die Standfestigkeit (Inesbondere die großer Laufsprecher) Ist stark von der Beschaffenhheit des Untergrundes abhängig. Teppichboden verringert, z.T. erheblich, die Standfestigkeit. Schon ein mittelstarker Schlag kann einen Laufsprecher zum Umfalen bringen und brigt davon eine Verletzungsgefahr für in der Höhe befindliche Menschen oder Haustiere. Die Standfestigkeit kann durch den Einsatz sogenanfter „Spikes" deutlich verbessert werden. jedoch Vorsicht bei der Montage, da hier eine Verletzungsgefahr durch die scharfen Spitzen besteht oder auch eine Beschädigung des Untergrundes erfolgen kann. Auf glatten Boden lassen sich Laufsprecher mittels Klettverschlüssen oder doppelseitgem Klebeband befestigen. Laufsprecher dürfen keinsfalls als Sitzmöbel oder Kletternhifen (Leiterersatz) benutzt werden!
• Verwenden Sieitte ausschieBlich Rollmabel, Stafive oder Wandbefestigungen und andere Gerate zum Anbringen und Draufstellen der Produkte, die beim Hersteller erhältlich sind und für oder mit dem Produkt vertrieben werden. Beachten SItteitte, dass Tischgerate oder Stafive, auf denen die Produkte platziert werden, sehr vorsichtig zu bewegenen sind, um Schaden oder Verletzungen durch ein Umklippen zu vermelden. Bei einer Wandmontage ist besondere Sorgtfall auf eine ausrechend sichere Verschraubung aller Komponenten zu legend! Zusätzliche Sicherungseinrichtungen (Keiten, etc.) sollenn monliert werden.

• Es sollte ein Standort für die Laufsprecher gewählt werden, der trocken und nicht zu kalt ist. Eine dauerhafte hohe Luftfeuchigkeit oder starke Sonneneinwirkung (UV-Strahlung) kann ihre Laufsprecher vorzeitig altern lessen und damit die Funktionsfähigkeit beeinträchtigen.
  Sehr große Lauststärken im Dauerbetrieb werden nicht nur von ihren Nachbam als stärend empfinden, sondern können auch für den Anwender zu gesundheitsschädlichen Auswirkungen führen!

• Bel einer Überlastung der Laufsprecher durch sehr große Laufstärken ist das Durchbrennen einzelner Baulemente auf den Frequenzweichen oder einzelner Laufsprecher nicht vollständig auszuschleiBen. In besonderss ungündigen Fälle kann soccer ein Brand Innerhalb eines Laufsprechers in einem derartigen Überluststallgfall entstehen. Daher sollen den Laufsprecher, die in thisem Grenzbereich betrieben werden, nicht unbeaufsichtigt sein.

• Bei hohen Laufstärken konnen an den Laufsprecheranschlussklemmen und Bauteilen Spannungen von 30 V bis 50 V anliegen. Vermeiden sie darüber unbedingt, nicht Isolierte Anschlusskontakte der Laufsprecher während des Betriebs zu berühren. Weiterhin sollen keinesfalls Hande oder Arme in die Schollaustriftsüffnungen (Bassreflexohre) gesteckt werden um Verfetzungen zu vermelden. Speziell Kinder und Haustiere sind hier besonders gefahrdet.
  Aus Sicherheitsgründen untersagen wir generell das Öffnen von Laufsprachern im Betrieb oder im angeschlossenen Zustand, da, wie im oberen Absatz erläufigert, Spannungen von bis zu 50 Volt Im Inneren anlagen können.

• Bei unsachgemäßem Umgang mit der Netzspannung besteht Lebensgefahr!

Kein passiver Laufsprecher darf direkt an das elektrische Netz angeschlüssen werden! Die Laufsprecheranschlussklemmendurfen nurmitt den betreffenden Verstärkerausgangen verbunden werden. Eine irgendwige gearte Verbindung dieser Klemmen mit dem elektrischen Netz (230 V/115 V) ist nicht erlaubt und führt direkt zur sofortigen Zerstörung des Laufsprechers und aller angechslosenen Produkte. Daher soll es vermieden werden, die Kabelanschlüsse mit Steckern zu verstehen die auch nur entfern zu einer Verwechselung mit Netzsteckem führen konnte.
- Magnetisch nicht abgeschimte Laufsprecher konnen das Fernseh Bild verfürben oder verzerten. Ein Abstand von 50 cm ist im allgemeinen ausreichend, um derartige Störungen zu vermelden. Vermelden Sieitte die Ablage von z.B. Kreditkarten, Disketten, Audio oder Videokassellen oder anderen Magnettragerm auf dem Laufsprecher. Die dort geselcherten Informationen konnten zerstört werden. Ebenso sollenn Magnetbandgeräte nicht in unmittelbarer Höhe betrieben werden.

Aufstellung

Um zu optimalen Klangergebnissen zu gelangen, müssen In der Regel verschiedene Aufstellungen ausprobliert und probegehört werden.
Da der Raum einen erheblichen Einfluss auf die Wiedergabe hat, geben wir Ihr im folgenden einige sinnolie Ansätze für die Positionierung ihrer AURUM Laufsprecher an die Hand.

Die Aufstellung nahe Raumecken führt grundsatzlich zu einer lauten, aber unkonturierten Basswiedergabe. Völlig frei im Raum stehend klingen Laufsprecher dagegen zwar prazise, aber auchrecht hell und schlank. Am besten stellen Sie die Laufsprecher so auf, dass zwischen ihrer Gehäuserückwand und der nachsten Zimmer wand mindestens 30 cm Freiraum bleiben. Von seitlichen Zimmerwänden sollte der Abstand sareg über 50 cm befragen, um laufstarke Wandreflexionen zu vermeiden.

Der Abstand der Laufsprecher zur Hörposition solfte möglichst gleich große sein, während der Abstand der Laufsprecher voneinander ruhig etwas kleiner sein darf als der zum Hörer.

Platzierung auf harten Böden

Werden ihre AURUM Standboxen auf harten Böden (Fließen, Stein, Parkett, Laminat etc.) stehen, so empfehlen wir unbedingt, die beigefugen Gummimatten unter die Gehäuse Sockel zu legen. Diese Matten sollen sowohl die Laufspricher als auch ihren Fußboden vor Beschäftigungen schützen und zudem keine Unebenheiten ausgleichen. Bei weichen Bodenbelägen, wie Teppichen, werden die Gummimatten allerdings nicht besteht, Denn zur akustischen Entkoppelung jeges Laufsprachers都会 bereits die fest installierten Aluminiumscheiben zwischen Gehäuse und Laufsprachersockel.

Zum Unterliegen der Schutzmatte (S) bestehtigen Sie einen Helfer sowie die in der Laufsprecher Verpackung befindliche Winkellelleste (W) aus Pappe. Die empfohlene Vorgehenswelle Ist dann bei jedem Laufsprecher wie folgt:

• Bestimmten Sie als ersten die endgültige Position des Laufsprechers im Horraum und halten Sie Winkelleste und Gummimatte griffbereit.
  Zunachst klppt der Helfer das Gehäuse ein Kleinwenig zu einer Seite und Sie schreiben die Winkelleiste einen Zentimeter (nicht mehr!) unter die angehobene Kante des Laufsprecher Sockels.

• Danach kippt der Helfer den Lautspeicher zur anderen Seite und hält hin in der Schraglage, während sie die Gummimatte passgenau unter den angehobenen Sockel legen. Die Aussparung in der Matte solte sich dabel halten also unter dem Gehäuserücken befinden.
  AbschleBend entflasst der Helfer den Laufsprecher vorsichtig aus der Kippstellung in die stabile Standposition.

Anschluss an den Veränderker

Bevor Sie die Laufsprecher an ihre HIF- oder Surround-Anlage anschleBen, stellen Sieitte sicher, dass der Verstarker/Receiver ausgeschaltet ist und seine Betriebskontrollanlage nicht leuchtet. Zum Anschluss benotig den Sie ein zweidragtes Laufsprecherkabel für jeder Laufsprecher. Achten Sie auf ausreliche Längen und schneiden Sie die Kabel nicht vorzeitig zu kurz ab, damit sie später noch hinter Möbeln oder unter dem Teppich verborgen werden konnen. Für Kabellangen von mehr als 5 m empfehlen wir denen eine Querschnittsfläche von mindestens 2,5 mm pro Ader, um nonfige Leistungsverluste zu vermelden. Jege Ader der Kabelenden muss für einen gufen Kontakt knapp 10 mm absichert und damit blank sein.

Schraubklemmen

Für den Anschluss der Laufsprecherkabel befindet sich auf der Rückseite der Box ein Anschlussfeld mit färblich gekennzehneten Schraubklemmen. Dreten Sie die Schraubklemmen auf und führen Sie das abisolierte Ende des Kabels in die diref werdenende Bohrung ein. Am Laufsprecherkabel ist eine Ader färblich oder durch Formgebung gekennzehnet. Diese Plus-Zuleitung verschrauben Sie mit der roten Klemme, die andere Ader mit der Schwarzen Klemme. Zehen sie die Schrauben handfest an. Um die richtige Polarität zu gewährlesten, überprüfen Sieitte auch den korrekten Anschluss an Ihrem Verträger. Auch hier gehört die gekenn zechnete Ader an den (+) Pol, die andere an die schwarze (-) Schraubklemme.

Bei den AURUM Laufsprechem konnen Sie zwischen drei Betriebsarten wahlen.

a) konventioneller Betleb

Entfermen Sie die Brücken nicht und schlieben Sie die Laufsprecherkabel gemäß der Abbildung an.

b) BI-wiring Betrleb

Entfernen Sie die Brücken nach dem Lösen der vier Schraubklemmen auf der Laufspracherrückseite und schließlich sie die Kabel gemäß der Abdilbulang.

c) BI-ampling Betrieb

Entfermen Sie die Brücken und schleBen Sie die Kabel gemäß der Abbildung an.

Beim Bi-wiring / Bi-amping Betrieb AURUM TITAN VII wird der Tieftöner über die beiden rechten Schraubklemmen angesteuert, der Mittel- und Hochtöner über die beiden Ilken Klemmen. Bei der AURUM VULKAN VII und der AURUM MONTAN VII befinden sich beiden Schraubklemmen für den Tieftöner unter und die für den Mittel- und Hochtöner oben auf der Anschlussplatte.

Achten Sie in diesen Betriebsarten unbedingt auf die Einhaltung der korrekten Polung und darauf, dass Sie die Brücken am Lautspricherterminal entfern, da es sonst zu Beschäftigungen an Ihr Verstorkomerkommen kann.

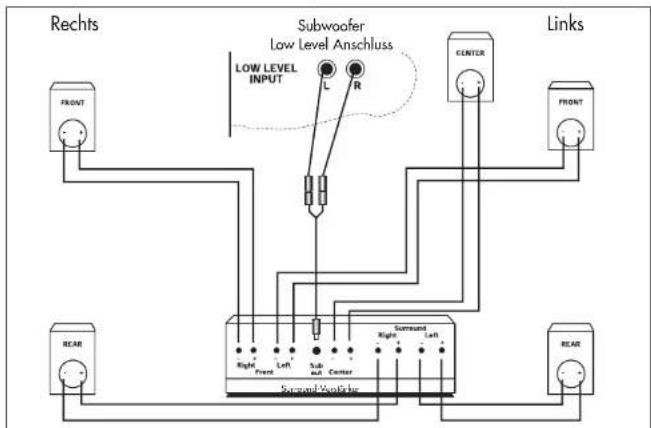

Betrieb an einem Surround Verträger

Wenn Sie den Anschluss und die Plotziierung ihrer Laufsprecher gemäß der Abbildung vorgenommen haben, müssen Sie die Einstellung Im Bassmanagement Ihres Surroundv. Verstärkrs vomehmen. Lesen Sie hierzuitte unbedingte die Bedienungsanleitung des Ver. stärker-Herstellers.

Vorsicht Clipping

Auch wenn die Nennleistung eines Verstärkers deutlich gerlinger Ist als die Nennbelastbarkeit der angeschlossenen Boxen, konnen die Laufsprecher bei unsachgemäßem Betrieb durchaus beschädigt werden. Denn die Nennleistung beschagtledlich, wieviel Watt der Verstärker verzerrungsarm an die Laufsprecher liefern kann. Wird ein Verstärker überfordert, gibt er zum einen noch welt mehr Leistung ab, und zum anderen mischt er zerstörerlichen Gleichstrom sowie hochfrequente Schwingungen hinzu. Dessen Vorgang bezeichnet man als "Clipping", und er macht sich klanglich durch harte Verzerrungen bei lauten Passagen bemerkbar. Werden Verzerrungen hörbar, ist die Laustsärke sofort zu verringgen, um die Boxen nicht zu gefährden. Verstärker-Clipping ist eine typische Überlastungsscheinung, die stets bei zu weil aufgehrten Laufskarke- und/oder Klangreglem auffritt. Seibt bei Mitterstellung der Klangregler erreichen Übliche Verstärker bei lauten Impulsen bereits ihre Grenzen, sobald der Laustsärkeregler die Stellung 12 Uhr klar überschiedet.

Pflege der Laufsprecher

Ihre AURUM Laufsprecher reinigen Sie am besten mit einem frockenen, weichen Tuch. Verwenden Sie keine Lösungsmittel.

Die Lautsprachersysteme (Telfoer, Mitteltofer etc.) sollen Nie nur bei starker Verschmutzung reinigen (geringe Mengen Staub sind akustisch bedeutungsls). Dies sollte mit einem trockenen, weichen Iuch oder einem weichen Pinsel mit ganz geringem Druck geschehen, da die Gefahr bestet, die Membranen zu beschädigten.

Von der Reinigung der Hochtonmembranen raten wir generell ab, da dlese extrem druckempfindlich sind!

Bel Verschmutzung der silbermen Frontrahen Trockenschaumreinlagen (z.B. Centraln-Spray) auf die verschmufzte Stelle aufsprufen, einwirken让他们 und danach einfach mit dem Staubsaiger absagen.

Schwarz Frontrahmen nicht abbürsten, sondern nur abklopfen oder mit einem breiten Klebestreifen den Schmutz vorsichtig abziehen. Auf keinen Fall feucht reihngen!

Fragen beantwerten wir Innen offen unter der Telefon-Nr.: [phone], email: [e-mail]

Störung	Ursache	Abhilfe
Schon bei keinen Lauststärken sind Verzerrungen wahrnehmbar	a) Defekt in ihrer Elektronik	a) Treten die Störungen in beiden Laufsprechen auf, liegt der Fehler in der Elektronik. Ist nur ein Laufsprecher belloften, lauschen Sie den rechten mit dem linken. Ist die Störung noch im gleichen Kanal, ist ihre Elektronik defekt. Hot der gestörende Kanal gewochselt, ist Ihr Laufsprecher defekt.
	b) Defekt im Laufsprecher	b) Bitten wenden Sie sich an ihren Händler oder an unseren Service (Tel. [phone])
Es kommt kein Ton	a) Verkabelung falsch	a) Verkabelung überprüften
	b) Verstärker ausgeschaffet	b) Anlage einschaffen
Klang ist Dunn und hell, wird entfern und unrealistisch	a) Verpolungsfehler	a) Kontrollieren Sie, ob versehentlich eine mil + gekennneichnete Klamme des Verstärkers auf eine mil - markierte des Lauf-sprechers geschäfte wurde oder umgekehrt.
	b) Aufstellung ungünstig	b) Stellen Sie die Laufsprecher nähner zu einer Wand auf, holten sie aber den Mindestabstand von 5 cm von der Laufspre-cherrückseite zur Wand ein.
Die Bässe sind zu slark	a) Aufstellung der Laulspre-cher ist ungündlig (z.B. in einer Raumecke)	a) Vergütern Sie den Abstand der Laulsprecher zu den angrenzenden Wönden.
	b) Bässe sind am Verstärker angehoben	b) Bringen Sie die Klang-regler Ihres Verstärkers in Neutralstellung.
Es mangelt an Brillonz	a) Die Hochtöner sind nicht ausgerichtet	a) Stellen Sie die Laulspre-cher so auf, daß die Hochtöner direkt auf ihren Hörplatz ausge-richtet sind (durch Nejen und Drehen des Laufsprechers).

Technische Daten

AURUM TITAN VII
Typ: 3-Wege
Prinzip: Druckkammer/Bassreflex
Nenn-/Musikbelastbarkelt (W): 300/500
Übertragungsbereich (Hz): 16...65.000
Übergangsfrequency (Hz): 220/2.200
Wirkungsgrad (dB/1W/1m): 91
Für Veränderer (Ohm): 4...8
Bestückung: Hochföner Böndchen
Mittelföner 210 mm Ø ALTIMA	®
Tiefföner 380 mm Ø ALTIMA	®
Maße (H x B x T) in cm: 130 x 51 x 59,6
Gewicht In kg: 88

AURUM VULKAN VII
Typ: 3-Wege
Prinzp: Druckkammer/Bassreflex
Nenn-/Musikbelastbarkelt (W): 250/400
Übertragungsbereich (Hz): 20...65.000
Übergangsfrequency (Hz): 300/2.500
Wirkungsgrad (dB/1W/1m): 90
Für Veränderer (Ohm): 4...8
Bestückung: Hochföner Bändchen
Mittelföner 170 mm Ø ALTIMA	®
Tiefföner 320 mm Ø ALTIMA	®
Maße (H x B x T) in cm: 115 x 37,9 x 39,4
Gewicht In kg: 49,5

AURUM MONTAN VII
Typ: 3-Wege
Prinzip: Druckkammer/Bassreflex
Nenn-/Musikbelastbarkeit (W): 160/250
Übertragungsbereich (Hz): 25...65,000
Übergangsfrequency (Hz): 350/3.000
Wirkungsgrad (dB/1W/1m): 88
Für Veränderer (Ohm): 4...8
Bestückung: Hochtöner Bändchen
Mitteltöner 135 mm Ø ALTIMA	®
Tieftöner 200 mm Ø ALTIMA	®
Maße (H x B x T) in cm: 105 x 32 x 36,95
Gewicht in kg: 22

Ein Unternehmensbereich der quadral GmbH & Co. KG

Am Herrenhäuser Bahnhof 26-28

D-30419 Hannover

Phone: [phone]

Fax: +49 (0) 511 - 753528

e-mail: [e-mail]

Internet: www.aurumspeakers.com
