BEDIENUNGSANLEITUNG 770 Aurum
30.10.2005 15:39:03 Uhr
30.10.2005 15:39:05 Uhr
Rear centre speaker
30.10.2005 15:39:07 Uhr
30.10.2005 15:39:07 Uhr
30.10.2005 15:39:08 Uhr
Zunächst danken wir Ihnen dafür, dass sie sich für AURUM Lautsprecher entschieden haben.
Es sind Musikliebhaber und Kenner wie Sie, für deren hohe Ansprüche wir Lautsprecher einer Güteklasse bauen, die weit über dem Durchschnitt liegt. Auch wenn Sie vieles vielleicht schon wissen, führen wir im folgenden einige Grundregeln auf, die es Ihnen ermöglichen, ihre Lautsprecher optimal zu nutzen.
Sicherheitshinweise für passive Lautsprecher
Lesen Sie bitte die vorliegende Bedienungsanleitung sorgfältig durch und befolgen Sie bitte alle Schritte, die für die Inbetriebnahme angegeben sind. Deponieren Sie diese Anleitung so, dass Sie bei späteren Fragen schnell zur Hand ist.
- Die Standfestigkeit (insbesondere die großer Lautsprecher) ist stark von der Beschafftenheit des Untergrundes abhängig. Tepplichboden verringert, z. T. erheblich, die Standfestigkeit. Schon ein mittelstarker Schlag kann einen Lautsprecher zum Umfallen bringen und birgt daher eine Verletzungsfahr für in der Nähe befindliche Menschen oder Haustiere. Die Standfestigkeit kann durch den Einsatz sogenannter „Spikes“ deutlich verbessert werden, jedoch Vorsicht bei der Montage, da hier eine Verletzungsgefahr durch die scharfen Spilzen besteht oder auch eine Beschädigung des Untergrundes erfolgen kann. Auf glatten Böden lassen sich Lautsprecher mittels Klettverschlüssen oder doppelseitigem Klebeband befestigen. Lautsprecher dürfen keinesfalls als Sitzmöbel oder Kletterhilfen (Leiterersatz) benutzt werden!
- Verwenden Sie bitte ausschließlich Rollmöbel, Stative oder Wandbefestigungen und andere Geräte zum Anbringen und Draufstellen der Produkte, die beim Hersteller erhältlich sind und für oder mit dem Produkt vertrieben werden. Beachten Sie bitte, dass Tischgeräte oder Stativa, auf denen die Produkte platziert werden, sehr vorsichtig zu bewegen sind, um Schäden oder Verletzungen durch ein Umkippen zu vermelden. Bei einer Wandmontage ist besondere Sorgfalt auf eine ausreichend sichere Verschraubung aller Komponenten zu legen! Zusätzliche Sicherungseinrichtungen (Ketten, etc.) sollten montiert werden.
- Es sollte ein Standort für die Lautsprecher gewählt werden, der trocken und nicht zu kalt ist. Eine dauerhafte hohe Luftfeuchtigkeit oder starke Sonnenelnwirkung (UV-Strahlung) kann ihre Lautsprecher vorzeitig altem lassen und somit die Funktionsfähigkeit beeinträchtigen.
- Sehr große Lautstärken Im Dauerbetrieb werden nicht nur von Ihren Nachbarn als störend empfunden, sondern können auch für den Anwender zu gesundheitsschädlichen Auswirkungen führen!
- Bei einer Überlastung der Lautsprecher durch sehr große Lautstärken ist das Durchbrennen einzelner Bauelemente auf den Frequenzweichen oder einzelner Lautsprecher nicht vollständig auszuschließen. In besonders ungünstigen Fällen
DEUTSCH
⊕
30.10.2005 15:39:08 Uhr
13
konn sogar ein Brand innerhalb eines Lautsprechers in einem derartigen Überlastungsfall entstehen. Daher sollten Lautsprecher, die in diesem Grenzbereich betrieben werden, nicht unbeaufsichtigt sein.
- Bel hohen Lautstärken können an den Lautsprecheranschlussklemmen und Bauteilen Spannungen von 30 V bis 50 V anlegen. Vermelden Sie daher unbedingt, nicht isolierte Anschlusskontakte der Lautsprecher während des Betriebes zu berühren. Weiterhin sollten keinesfalls Hände oder Arme in die Schallaustrittsöffnungen (Bassreflexrohre) gesteckt werden um Verletzungen zu vermelden. Speziell Kinder und Haustiere sind hier besonders gefährdet.
- Aus Sicherheitsgründen untersagen wir generell das Öffnen von Lautsprechem im Betrieb oder im angeschlossenen Zustand, da, wie im oberen Absatz erläutert, Spannungen von bis zu 50 Volt im Inneren anliegen können.
- Bei unsachgemäßem Umgang mit der Netzspannung besteht Lebensgefahr! Keln passiver Lautsprecher dort direkt an das elektrische Netz angeschlossen werden! Die Lautsprecheranschlussklemmen dürfen nur mit den betreffenden Verstärkerausgängen verbunden werden. Eine irgendwie geartete Verbindung dieser Klemmen mit dem elektrischen Netz (230 V/115 V) ist nicht erlaubt und führt direkt zur sofortigen Zerstörung des Lautsprechers und aller angeschlossenen Produkte. Daher sollte es vermieden werden, die Kabelanschlüsse mit Steckern zu versehen die auch nur entfernt zu einer Verwechselung mit Netzsteckern führen könnte.
- Magnetisch nicht abgeschirmte Lautsprecher können das Fernsehbild verfärben oder verzerren. Ein Abstand von 50 cm ist im allgemeinen ausreichend, um derartige Störungen zu vermelden. Vermelden Sie bitte die Ablage von z.B. Kreditkarten, Disketten, Audio oder Videokassetten oder anderen Magnetträgern auf dem Lautsprecher. Die dort gespeicherten Informationen könnten zerstört werden. Ebenso sollten Magnetbandgeräte nicht in unmittelbarer Nähe betrieben werden.
BDA AURUM 22.1005.indd 14-15
Aufstellung
Um zu optimalen Klangergebnissen zu gelangen, müssen in der Regel verschiedene Aufstellungen ausprobiert und probegehört werden.
Da der Raum einen erheblichen Einfluss auf die Wiedergabe hat, geben wir Ihnen im folgenden einige sinnvolle Ansätze für die Positionierung Ihrer AURUM Lautsprecher an die Hand.
Hauptlautsprecher (Front)
Die Plotzierung der Lautsprecher Im Hörraum hat einen malgeblichen Einfluss auf deren Klang. So führt die Aufstellung nahe Raumceken grundsätzlich zu einer lauten, aber unkonturlierten Basswiedergabe. Völlig frei im Raum stehend klingen Lautsprecher dagegen zwar präzise, aber auch recht hell und schlank. Am besten stellen Sie die Lautsprecher so auf, dass zwischen Ihrer Gehäuserückwand und
der nächsten Zimmer wand mindestens 30 cm Freiraum bleiben. Von seitlichen Zimmerwänden sollte der Abstand sogar über 50 cm betragen, um lautstarke Wandreflexionen zu vermeiden. Die Regalboxen klingen auf einem Lautsprecherstativ oder im Regal am besten, wobel die Hochtöner auf die Ohrhöhe auszurichten sind. Dazu sind die Genäuse gegebenenfalls anzuwinkeln und leicht zu neigen. Der Abstand der Lautsprecher zur Hör-position sollte möglichst gleich groß sein, während der Abstand der Lautsprecher vonehander ruhig etwas kleiner sein darf als der zum Hörer.
Front Center-Lautsprecher
Der Center-Lautsprecher ist magnetisch geschirmt, verursacht daher weder Farbnoch Geometriefehler im Fernsehbild und soll möglichst direkt auf dem Fernseher positioniert werden. Ist die Aufstellung auf dem Fernseher nicht möglich, kann der Center eben falls liegend unter dem Fernseher angebracht werden, wobei der Abstand zum Fußboden mindestens 20 cm betragen soll.

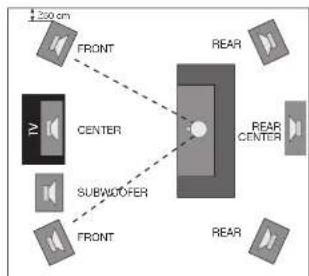

30.10.2005 15:39:11 Uhr
Außerdem empfehlen wir den Center so anzuwinkeln, dass der Hochtöner auf die Zuhörer ausgerichtet ist. Nur so kann er sein volles Klangpotential entfalten.
Rear Center-Lautsprecher
Im Unterschied zu 5.1 Surround-Sets verfügen 6.1-Systeme über einen zusätzlichen Rear-Center, der hinter und etwas oberhalb der typischen Hörposition zu platzieren Ist.
Rear-Lautsprecher
Ob man auch die Rear-Lautsprecher zur Hörposition hindreht, Ist Geschmackssache. Zudem bevorzugen manche Hörer für die Rear-Lautsprecher eine Platzierung oberhalb der Ohrhöhe. Dafür ist der Rear-Lautsprecher auf einem stabilen Wandhalter, einem hohen Lautsprecher-Stativ, einem Sideboard oder im Regal zu positionieren.
Stative und Wandhalterungen
Um die Front- und Rear-Lautsprecher optimal aufzustellen, hat quadral geeignete Stattive und auch Wandhalterungen im Lieferprogramm. Einige Lautsprechermodelle verfügen auch über eine schlüssellochförmige Aussparung zur Wandbefestigung in der Rückwand.
Fragen beantworten wir Ihnen gerne unter der Telefon-Nr.: +49 (0) 511 7904-0, email: ovs@quadral.com
Anschluss an den Verstärker
Bevor Sie die Lautsprecher an Ihre HiFi- oder Surround-Anlage anschließen, stellen Sie bitte sicher, dass der Verstärker/Receiver ausgeschaltet ist und seine Betriebskontrollanzeige nicht leuchtet. Zum Anschluss benötigen Sie ein zweidriges Lautsprecherkabel für jeden Lautsprecher. Achten Sie auf ausreichende Längen, und schneiden Sie die Kabel nicht vorzeitig zu kurz ab, damit sie später noch hinter Möbeln oder unter dem Tepplich verborgen werden können. Für Kabelängen von mehr als 5 m empfehlen wir Ihnen eine Querschniltsfläche von mindestens 2,5 mm ^7 pro Ader, um unnötige Leistungsverluste zu vermeiden. Jede Ader der Kabelenden muss für einen guten Kontakt knapp 10 mm absoliert und damit blank sein.
Schraubklemmen
Für den Anschluss der Lautsprecherkabel befindet sich auf der Rückseite der Box ein Anschlussfeld mit farblich gekennzeichneten Schraubklemmen. Drehen Sie die Schraubklemmen auf und führen Sie das abisierte Ende des Kabels in die dann frei werdende Bohrung ein. Am Lautsprecherkabel ist eine Ader farblich oder durch Formgebung gekennzeichnet. Diese Plus-Zuleitung verschrauben Sie mit der roten Klemme - die andere Ader mit der schwarzen Klemme. Ziehen Sie die Schrauben
BDA AURUM 22.1005.indd 16-17
handfest an. Um die richtige Polarität zu gewährleisten, überprüfen Sie bitte auch den korrekten Anschluss an Ihrem Verstärker. Auch hier gehört die gekenn zeichnete Ader an den (+)-Pol, die andere an die schwarze (-) Schraubklemme.
Bei den AURUM Lautsprechern können Sie zwischen drei Betriebsarten wählen.
a) konventioneller Betrieb
Entfernen Sie die Brücken nicht und schließen Sie die Lautsprecherkabel gemäß der Abbildung an.
b) Bi-wiring Betrieb
Öffnen Sie die Brücken nach dem Lösen der vier Schraubklemmen auf der Laulsprecherrückseite und schließen Sie die Kabel gemäß der Abbildung an.
c) Bl-amping Betrieb
Öffnen Sie die Brücken und schließen Sie die Kabel gemäß der Abbildung an.
Beim BI-wiring/Bi-amping Betrieb wird über die beiden unteren Schraubklemmen der Tleftontell - über die beiden oberen Schraubklemmen der Mittel-/Hochtontell angesteuert.
Achten Sie in diesen Betriebsarten unbedingt auf die Einhaltung der korrekten Polung und darauf, dass Sie die Brücken am Lautsprecherterminal entfernen, da es sonst zu Beschädigungen an Ihrem Verstärker kommen kann.
30.10.2005 15:39:13 Uhr

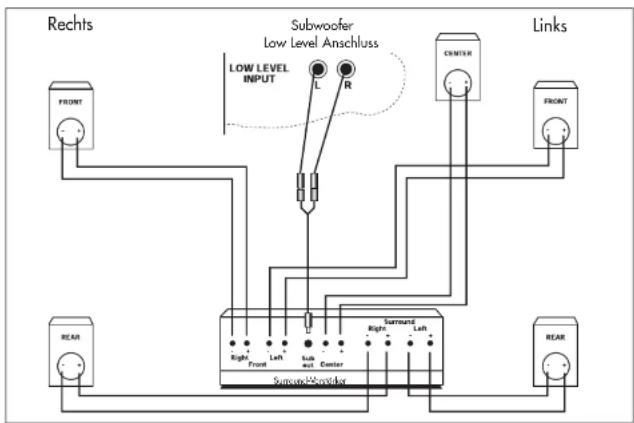

Betrieb an einem Surround Verstärker
Wenn Sie den Anschluss und die Platzierung Ihrer Lautsprecher gemäß der Abbildung vorgenommen haben, müssen Sie die Einstellung im Bassmanagement Ihres Surround Verstärkers vornehmen.
Lesen Sie hierzu bitte unbedingt die Bedienungsanleitung Ihres Verstärker-Herstellers.
Da das Bassmanagement vor allem von der Lautsprecher-Konfiguration abhängt, geben wir Ihnen im folgenden einige übliche Einstellungen vor.
a) Kleine und kleinste Satellitenlautsprecher müssen im „small“ Modus betrieben werden.
Die Einstellung an Ihrem Verstärker ist wie folgt vorzunehmen:
Front: small
Center: small
Rear: smal
Subwoofer: yes
b) Bel der Einstellung für Kompaktlautsprecher gibt es keine feste Formel für den Einstellungsmodus. Hier kann „large“ oder auch „small“ der geeignete Modus sein. Dies ist abhängig von Ihrer bevorzugten Abhörlautstärke oder Ihrem damit verbundenen Klangeindruck (bitte beachten Sie hierbei auch das Kapitel „Vorsicht Clipping!“).
Die Einstellung an Ihrem Verstärker kann wahlweise wie folgt vorgenommen werden:
BOA AURUM 22.1005.indd 18-19
Front: large/small
Center: large/small
Rear: large/small
Subwoofer: yes
c) Standlautsprecher oder große Regallautsprecher, die für eine druckvolle Basswiedergabe geeignet sind, sollten im „large“ Modus betrieben werden. Die Einstellung an Ihrem Verstärker muss wie folgt vorgenommen werden:
Front: large
Center: large
Rear: large
Subwoofer: yes/no
Für die speziellen AURUM Center-Lautsprecher empfehlen wir generell den Einstellungsmodus „small“.
Subwoofer
Verfügt Ihr Surroundverstärker über einen „Line-Subwoofer-Ausgang“, so können Sie diesen nutzen, indem Sie das dem Subwoofer beiliegende Y-Kabel verwenden (siehe Abbildung). In diesem Fall werden die Front-Lautsprecher direkt an die Front-Lautsprecherklemmen Ihres Verstärkers angeschlossen. Die Verkabelung Ihres Surroundsets entnehmen Sie bitte dem Anschlusschema.
Die notwendigen Einstellungen an Ihrem Subwoofer entnehmen Sie bitte der Bedienungsanleitung des Aktiv Subwoofers!
Vorsicht Clipping
Auch wenn die Nennleistung eines Verstärkers deutlich geringer ist als die Nennbelastbarkeit der angeschlossenen Boxen, können die Lautsprecher bei unsachgemäßern Betrieb durchaus beschädigt werden. Denn die Nennleistung besagt leiglich, wieviel Watt der Verstärker verzerrungsarm an die Lautsprecher liefern kann. Wird ein Verstärker überfordert, gibt er zum einen noch welt mehr Leistung ab, und zum anderen mischt er zerstörerischen Gleichstrom sowie hochfrequente Schwingungen hinzu. Diesen Vorgang bezeichnet man als "Clipping", und er macht sich klanglich durch harte Verzerrungen bei lauten Passagen bemerkbar. Werden Verzerrungen hörbar, ist die Lautstärke sofort zu verringern, um die Boxen nicht zu gefährden. Verstärker-Clipping ist eine typische Überkastungserscheinung, die stets bei zu weit aufgedrehten Lautstärke- und/oder Klangreglern auftritt. Selbst bei Mittelstellung der Klangregler erreichen übliche Verstärker bei lauten impulsen bereits ihre Grenzen, sobald der Lautstärkeregler die Stellung 12 Uhr klar überschreitet.
30.10.2005 15:39:13 Uhr
Tipps für eine bessere Akustik
- Um eine bessere akustische Entkopplung der Lautsprecher zum Fußboden zu gewährleisten, verfügen einige Standlaufsprecher über eine Aufnahmermöglichkeit für Spikes. Je nach Wohnraum / Fußboden kann der Einsatz dieser Spikes für Sie von Vorteil sein.
Montieren der Spikes
Die AURUM Standlautsprecher sind werksseitig mit entkoppelnden Gummidämpfern zwischen Gehäuse und Sockelplatte ausgestattet. Auf Wunsch lassen sich diese Gummidämpfer gegen Spikes austauschen, die Sie in den vorderen Styroporteilen der Verpackung finden.
Die Spikes sind wie folgt zu montieren :
a) Legen Sie die Lautsprecher auf eine welche Unterlage und lösen Sie die Jewells vier Innensechskant-Schrauben der Sockelplatten mit dem beiliegenden Sechskantschlüssel.
b) Entfernen Sie anschließend die Sockelplatten und die Gumml-dämpfer, Schrauben Sie die geriffelten Hülsen von den vier mitgelieferten Spikes ab,
d) Drehen Sie sämtliche Spikes handfest in die dafür vorgesehenen Gewindebuchsen des Gehäusebodens.
e) Bringen Sie die Sockelplatten in ihre endgültige Position im Hörraum,
f) Legen Sie die vier runden Aufnahmescheiben in die dafür vorgesehenen Vertiefungen der Sockelplatten.
g) Stellen Sie die Lautsprechergehäuse auf die Sockelplatten, so dass die Spitzen der Spikes in den zentralen Löchern der Aufnahmeschelben sitzen.
h) Die Konternuttem der Spikes ermöglichen ein exaktes Einstellen des Höhen- speils!
i) Bitte haben Sie alles nicht benötigte Zubehörrmaterial für eine mögliche spätere Anwendung zusammen mit der Bedienungsanleitung auf!
- Um bei Regal- bzw. Centerlautsprechern eine bessere akustische Entkopplung von der Stellfläche zu erzielen, liegen einigen dieser Lautsprecher je 4 selbst-klebende Gummilüße bei.
Pflege der Lautsprecher
Ihre AURUM Laufsprecher reinigen Sie am besten mit einem trockenen, welchen Tuch. Ihre Aluminiumgehäuse bitte in Längsrichtung mit einem feuchten Tuch abwischen. Verwenden Sie keine Lösungsmittel.
Die Lautsprechersysteme (Tleftöner, Mittelöner etc.) sollten Sie nur bei starker Verschmut-zung reinigen (geringe Mengen Staub sind akustisch bedeutungslos). Dies sollte mit einem trockenen, welchen Tuch oder einem weichen Pinsel mit ganz geringem Druck geschehen, da die Gefahr besteht die Membranen zu beschädigen.
Von der Reinigung der Hochtonmembranen raten wir generell ab, da diese extrem druckempfindlich sind!
Bel Verschmutzung der silbernen Frontrahmen Trockenschaumreiniger (z.B. Centralin-Spray) auf die verschmutzte Stelle aufsprühen, einwirken lassen und danach einfach mit dem Staubsauger absaugen.
Schwarze Frontrahmen nicht abbürsten, sondern nur abklopfen oder mit einem breiten Klebestreifen den Schmutz vorsichtig abziehen. Auf keinen Fall feucht reinigen!
Die technischen Daten für Ihr Produkt entnehmen Sie bitte der Rückseite Ihrer Laufsprecherbox bzw. der Kartonage!
30.10.2005 15:39:14 Uhr
| Störung | Ursache | Abhilfe |
| Schon bei kleinen Lautstärkensind Verzerrungenwahrnehmbar | a) Defekt in Ihrer Elektronik | a) Treten die Störungen inbeiden Lautsprachern auf,liegt der Fehler in derElektronik. Ist nur einLautsprecher betroffen,tauschen Sie den rechtenmit dem linken. Ist dieStörung noch im gleichenKanol, ist ihre Elektronikdefekt. Hat der gestörteKanol gewechselt, ist IhrLautsprecher defekt. |
| b) Defekt im Lautsprecher | b) Bitte wenden Sie sich anIhren Händler oder anunseran Service(Tel. 0511/7904-0) | |
| Es kommt kein Ton | a) Verkabelung falschb) Verstärker ausgeschaltet | a) Verkabelung überprüfenb) Anlage einschaften |
| Klang ist dünn und hell,wirkt entfernt und unrealistisch | a) Verpolungsfehler | a) Kontrollieren Sie, obversehentlich eine mit +gekennzeichnete Klemmedes Verstärkers auf einemit - markierte des Laut-sprechers geschaltetwurde oder umgekehrt. |
| b) Aufstellung ungünstig | b) Stellen Sie die Lautsprecher näher zu einerWand auf, halten sie oberden Mindestabsstand van5 cm von der Lautspre-cherrückseite zur Wand ein. | |
| Die Bösse sind zu stark | a) Aufstellung der Lautsprecher ist ungünstig(z.B. in einer Raumbecke) | a) Vergrößem Sie denAbstand der Lautsprecherzu den angrenzendenWänden. |
| b) Bösse sind am Verstärkerangehoben | b) Bringen Sie die Klong-regler Ihres Verstärkers inNeutralstellung. | |
| Es mangell an Brillanz | a) Die Hochlöner sind nichtausgerichtet | a) Stellen Sie die Lautsprecher so auf, daß dieHochlöner direkt aufIhren Hörplatz ausge-richtel sind (durchNeigen und Drehen desLautsprechers). |
