BEDIENUNGSANLEITUNG Titan VII Aurum

Sicherheitshinweise 12-13

Aufstellung 14

Platzierung auf harten Böden 14-15

Anschluss an den Verstärker 15-17

Vorsicht Clipping 18

Pflege der Lautsprecher 18

Was tun in Störungsfällen? 19

Technische Daten 20

FRANÇAIS

Sécurité 21-22

Installation 23

Zunächst danken wir Ihnen dafür, dass sie sich für AURUM Lautsprecher entschieden haben.

Es sind Musikliebhaber und Kenner wie Sie, für deren hohe Ansprüche wir Lautsprecher einer Güteklasse bauen, die weit über dem Durchschnitt liegt. Auch wenn Sie vieles vielleicht schon wissen, führen wir im folgenden einige Grundregeln auf, die es Ihnen ermöglichen, Ihre Lautsprecher optimal zu nutzen.

Sicherheitshinweise für passive Lautsprecher

Lesen Sie bitte die vorliegende Bedienungsanleitung sorgfältig durch und befolgen Sie bitte alle Schritte, die für die Inbetriebnahme angegeben sind. Deponieren Sie diese Anleitung so, dass Sie bei späteren Fragen schnell zur Hand ist.

• Die Standfestigkeit (Insbesondere die großer Lautsprecher) Ist stark von der Beschaffenheit des Untergrundes abhängig. Teppichboden verringert, z.T. erheblich, die Standfestigkeit. Schon ein mittelstarker Schlag kann einen Lautsprecher zum Umfallen bringen und birgt daher eine Verletzungsgefahr für In der Nähe berfindliche Menschen oder Haustiere. Die Standfestigkeit kann durch den Einsatz sogenannter „Spikes“ deutlich verbessert werden, jedoch Vorsicht bei der Montage, da hier eine Verletzungsgefahr durch die scharfen Spitzen besteht oder auch eine Beschädigung des Untergrundes erfolgen kann. Auf glatten Böden lassen sich Lautsprecher mittels Klettverschlüssen oder doppelseitigem Klebeband befestigen. Lautsprecher dürfen keinesfalls als Sitzmöbel oder Kletterhilfen (Leiterersatz) benutzt werden!
• Verwenden Sie bitte ausschließlich Rollmöbel, Stative oder Wandbefestigungen und andere Geräte zum Anbringen und Draufstellen der Produkte, die beim Hersteller erhältlich sind und für oder mit dem Produkt vertrieben werden. Beachten Sie bitte, dass Tischgeräte oder Stattie, auf denen die Produkte platziert werden, sehr vorsichtig zu bewegen sind, um Schäden oder Verletzungen durch ein Umklippen zu vermelden. Bei einer Wandmontage ist besondere Sorgfalt auf eine ausreichend sichere Verschraubung aller Komponenten zu legent Zusätzliche Sicherungseinrichtungen (Ketten, etc.) sollten montiert werden.
• Es sollte ein Standort für die Lautsprecher gewählt werden, der trocken und nicht zu kalt ist. Eine dauerhafte hohe Luftleuchtigkeit oder starke Sonneneinwirkung (UV-Strahlung) kann ihre Lautsprecher vorzeitig altern lassen und somit die Funktionsfähigkeit beeinträchtigen.

• Sehr große Lautstärken im Dauerbetrieb werden nicht nur von Ihren Nachbarn als störend empfunden, sondern können auch für den Anwender zu gesundheitsschädlichen Auswirkungen führen!

• Bei einer Überlastung der Lautsprecher durch sehr große Lautstärken ist das Durchbrennen einzelner Bauelemente auf den Frequenzweichen oder einzelner Lautsprecher nicht vollständig auszuschließen. In besonders ungünstigen Fällen kann sogar ein Brand Innerhalb eines Lautsprechers in einem derartigen Überlastungsfall entstehen. Daher sollten Lautsprecher, die in diesem Grenzbereich betrieben werden, nicht unbeaufsichtigt sein.

• Bei hohen Lautstärken können an den Lautsprecheranschlussklemmen und Bauteilen Spannungen von 30 V bis 50 V anliegen. Vermeiden Sie daher unbedingt, nicht Isollerte Anschlusskontakte der Lautsprecher während des Betriebes zu berühren. Weiterhin sollten keinesfalls Hände oder Arme in die Schallaustriltsöffnungen (Bassreflexrohré) gesteckt werden um Verletzungen zu vermelden. Speziell Kinder und Haustiere sind hier besonders gefährdet.
• Aus Sicherheitsgründen untersagen wir generell das Öffnen von Lautsprechern im Betrieb oder im angeschlossenen Zustand, da, wie im oberen Absatz erläutert, Spannungen von bis zu 50 Volt im Inneren anliegen können.
• Bei unsachgemäßem Umgang mit der Netzspannung besteht Lebensgefahr! Kein passiver Lautsprecher darf direkt an das elektrische Netz angeschlossen werden! Die Lautsprecheranschlussklemmen dürfen nur mit den betreffenden Verstärkerausgängen verbunden werden. Eine irgendwie gearlete Verbindung dieser Klemmen mit dem elektrischen Netz (230 V/115 V) ist nicht erlaubt und führt direkt zur sofortigen Zerstörung des Lautsprechers und aller angeschlossenen Produkte. Daher sollte es vermieden werden, die Kabelanschlüsse mit Steckern zu versehen die auch nur entfernt zu einer Verwechselung mit Netzsteckern führen könnte.
• Magnetisch nicht abgeschirmte Lautsprecher können das Fernsehbild verfärben oder verzerren. Ein Abstand von 50 cm ist im allgemeinen ausreichend, um derartige Störungen zu vermelden. Vermeiden Sie bitte die Ablage von z.B. Kreditkarten, Disketten, Audio oder Videokassetten oder anderen Magnetträgern auf dem Lautsprecher. Die dort gespeicherten Informationen könnten zerstört werden. Ebenso sollten Magnetbandgeräte nicht in unmittelbarer Nähe betrieben werden.

Aufstellung

Um zu optimalen Klangergebnissen zu gelangen, müssen in der Regel verschiedene Aufstellungen ausproblert und probegehört werden.

Da der Raum einen erheblichen Einfluss auf die Wiedergabe hat, geben wir Ihnen im folgenden einige sinnvolle Ansätze für die Positionierung Ihrer AURUM Lautsprecher an die Hand.

Die Aufstellung nahe Raumecken führt grundsätzlich zu einer lauten, aber unkonturierten Basswiedergabe. Völlig frei im Raum stehend klingen Lautsprecher dagegen zwar präzise, aber auch recht hell und schlank. Am besten stellen Sie die Lautsprecher so auf, dass zwischen ihrer Gehäuserückwand und der nächsten Zimmer wand mindestens 30 cm Freiraum bleiben. Von seitlichen Zimmerwänden sollte der Abstand sogar über 50 cm betragen, um lautstarke Wandreflexionen zu vermeiden.

Der Abstand der Lautsprecher zur Hörposition sollte möglichst gleich groß sein, während der Abstand der Lautsprecher voneinander ruhlg etwas kleiner sein darf als der zum Hörer.

Platzierung auf harten Böden

Werden Ihre AURUM Standboxen auf harten Böden (Fließen, Stein, Parkett, Laminat etc.) stehen, so empfehlen wir unbedingt, die beigefügten Gummimatten unter die Gehäuse Sockel zu legen. Diese Matten sollen sowohl die Lautsprecher als auch Ihren Fußboden vor Beschädigungen schützen und zudem kleine Unebenheiten ausgleichen. Bei weichen Bodenbelägen, wie Teppichen, werden die Gummimatten allerdings nicht benötigt, denn zur akustischen Entkoppelung jedes Lautsprechers dienen bereits die fest installierten Aluminiumscheiben zwischen Gehäuse und Lautsprechersockel.

Zum Unterlegen der Schutzmatte (S) benötigen Sie einen Helfer sowie die in der Lautsprecher Verpackung befindliche Winkellelste (W) aus Pappe. Die empfohlene Vorgehensweise Ist dann bei jedem Lautsprecher wie folgt:

• Bestimmen Sie als erstes die endgültige Position des Lautsprechers Im Hörraum und halten Sie Winkelleiste und Gummimatte griffbereit.
• Zunächst kippt der Helfer das Gehäuse ein kleinwenig zu einer Seite und Sie schieben die Winkelleiste einen Zentimeter (nicht mehr!) unter die angehobene Kante des Lautsprecher Sockels.

• Danach kippt der Helfer den Lautsprecher zur anderen Seite und hält ihn in der Schräglage, während Sie die Gummlmatte passgenau unter den angehobenen Sockel legen. Die Aussparung in der Matte sollte sich dabei hinten, also unter dem Gehäuserücken befinden.
• Abschließend entlässt der Helfer den Lautsprecher vorsichtig aus der Kippstellung in die stabile Standposition.

Anschluss an den Verstärker

Bevor Sie die Lautsprecher an ihre HIFI- oder Surround-Anlage anschließen, stellen Sie bitte sicher, dass der Verstärker/Receiver ausgeschaltet ist und seine Betriebskontrollanzelge nicht leuchtet. Zum Anschluss benötigen Sie ein zweladriges Lautsprecherkabel für jeden Lautsprecher. Achten Sie auf ausreichende Längen und schneiden Sie die Kabel nicht vorzeitig zu kurz ab, damit sie später noch hinter Möbeln oder unter dem Tepplich verborgen werden können. Für Kabellängen von mehr als 5 m empfehlen wir Ihnen eine Querschnittsfläche von mindestens 2,5 mm ^2 pro Ader, um unnötige Leistungsverluste zu vermelden. Jede Ader der Kabelenden muss für einen guten Kontakt knapp 10 mm absoliert und damit blank sein.

Schraubklemmen

Für den Anschluss der Lautsprecherkabel befindet sich auf der Rückseite der Box ein Anschlussfeld mit farblich gekennzeichneten Schraubklemmen. Drehen Sie die Schraubklemmen auf und führen Sie das abisierte Ende des Kabels in die dann freil werdende Bohrung ein. Am Lautsprecherkabel ist eine Ader farblich oder durch Formgebung gekennzeichnet. Diese Plus-Zuleitung verschrauben Sie mit der roten Klemme, die andere Ader mit der schwarzen Klemme. Ziehen Sie die Schrauben handfest an. Um die richtige Polarität zu gewöhrielsten, überprüfen Sie bitte auch den korrekten Anschluss an Ihrem Verstärker. Auch hier gehört die gekenn zeichnete Ader an den (+) Pol, die andere an die schwarze (-) Schraubklemme.

Bei den AURUM Lautsprechern können Sie zwischen drei Betriebsarten wählen.

a) konventioneller Betrieb

Entfernen Sie die Brücken nicht und schließen Sie die Lautsprecherkabel gemäß der Abbildung an.

Brücken TITAN VII Verstärker/ Endstufe

Brücke Verstärker/ Endstufe

b) BI-wiring Betrieb

Entfernen Sie die Brücken nach dem Lösen der vier Schraubklemmen auf der Laufsprecherrückseite und schließen Sie die Kabel gemäß der Abbildung an.

VERSTÖRKER/ Endstufe TITAN VII

Verstärker/ Endstufe

c) BI-amping Betrieb

Entfernen Sie die Brücken und schließen Sie die Kabel gemäß der Abbildung an.

Hoch-/Mittelton Verstärker/ Endstufe Tiefton Verstärker/ Endstufe TITAN VII

Hoch-/Mittelton Verstärker/ Endstufe Tiefton Verstärker/ Endstufe

Beim Bi-wiring / Bi-amping Betrieb AURUM TITAN VII wird der Tieftöner über die beiden rechten Schraubklemmen angesteuert, der Mittel- und Hochtöner über die beiden Inken Klemmen. Bei der AURUM VULKAN VII und der AURUM MONTAN VII befinden sich beiden Schraubklemmen für den Tieftöner unten und die für den Mittel- und Hochtöner oben auf der Anschlussplatte.

Achten Sie in diesen Betriebsarten unbedingt auf die Einhaltung der korrekten Polung und darauf, dass Sie die Brücken am Lautsprecherterminal entfernen, da es sonst zu Beschädigungen an Ihrem Verstärker kommen kann.

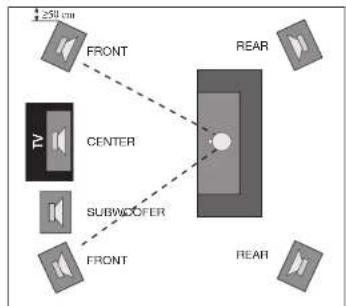

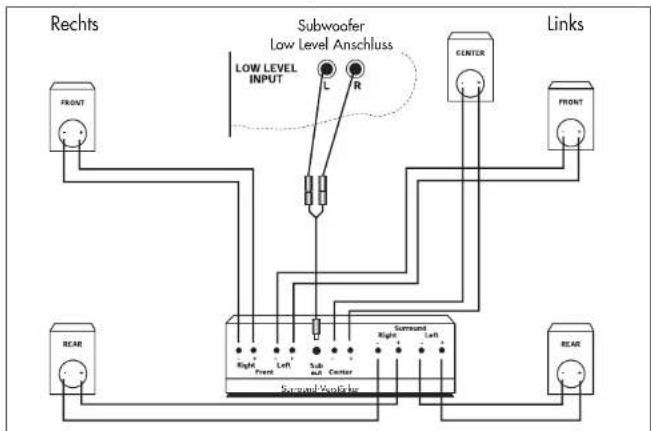

Betrieb an einem Surround Verstärker

Wenn Sie den Anschluss und die Platzierung Ihrer Lautsprecher gemäß der Abbildung vorgenommen haben, müssen Sie die Einstellung im Bassmanagement Ihres Surround-Verstärkers vornehmen. Lesen Sie hierzu bitte unbedingt die Bedienungsanleitung des Verstärker-Herstellers.

250 cm FRONT CENTER SUBWOOFER FRONT REAR REAR

Vorsicht Clipping

Auch wenn die Nennleistung eines Verstärkers deutlich geringer ist als die Nennbelastbarkeit der angeschlossenen Boxen, können die Lautsprecher bei unsachgemäßem Betrieb durchaus beschädigt werden. Denn die Nennleistung besagt lediglich, wieviel Watt der Verstärker verzerrungsarm an die Lautsprecher liefern kann. Wird ein Verstärker überfordert, gibt er zum einen noch weit mehr Leistung ab, und zum anderen mlscht er zerstörerschen Gleichstrom sowie hochfrequente Schwingungen hinzu. Diesen Vorgang bezeichnet man als "Clipping", und er macht sich klanglich durch harte Verzerrungen bei lauten Passagen bemerkbar. Werden Verzerrungen hörbar, ist die Lautstärke sofort zu verringern, um die Boxen nicht zu gefährden. Verstärker-Clipping ist eine typische Überlastungsscheinung, die stets bei zu weit aufgedrehten Lautstärke- und/oder Klangreglern auftrilt. Selbst bei Mittelstellung der Klangregler erreichen übliche Verstärker bei lauten Impulsen bereits ihre Grenzen, sobald der Lautstärkeregler die Stellung 12 Uhr klar überschreitet.

Pflege der Lautsprecher

Ihre AURUM Lautsprecher reinigen Sie am besten mit einem trockenen, weichen Tuch. Verwenden Sie keine Lösungsmittel.

Die Lautsprechersysteme (Tleftöner, Mitteltöner etc.) sollten Sie nur bei starker Verschmutzung reinigen (geringe Mengen Staub sind akustisch bedeutungslos). Dies sollte mit einem trockenen, weichen Tuch oder einem weichen Pinsel mit ganz geringem Druck geschehen, da die Gefahr besteht, die Membranen zu beschädigen.

Von der Reinigung der Hochtonmembranen raten wir generell ab, da diese extrem druckempfindlich sind!

Bel Verschmutzung der sllbernen Frontrahmen Trockenschaumreiniger (z.B. CentralIn-Spray) auf die verschmutzte Stelle aufsprühen, einwirken lassen und danach einfach mit dem Staubsauger absaugen.

Schwarze Frontrahmen nicht abbürsten, sondern nur abklopfen oder mit einem breiten Klebestreifen den Schmutz vorsichtig abziehen. Auf keinen Fall feucht reinigen!

Fragen beantworten wir Ihnen gerne unter der Telefon-Nr.: [phone], email: [e-mail]

Störung	Ursache	Abhilfe
Schon bei kleinen Lautstärken sind Verzerrungen wahrnehmbar	a) Defekt in Ihrer Elektronik	a) Treten die Störungen in beiden Lautsprechern auf, liegt der Fehler in der Elektronik. Ist nur ein Lautsprecher betroffen, lauschen Sie den rechten mit dem linken. Ist die Störung noch im gleichen Kanal, ist Ihre Elektronik defekt. Hat der gestörte Kanal gewechseit, ist Ihr Lautsprecher defekt.
	b) Defekt im Lautsprecher	b) Bitte wenden Sie sich an Ihren Händler oder an unseren Service (Tel. [phone])
Es kommt kein Ton	a) Verkabelung falsch	a) Verkabelung überprüfen
	b) Verstärker ausgeschaltet	b) Anlage einschalten
Klang ist dünn und hell, wirkt entfernt und unrealistisch	a) Verpolungsfehler	a) Kontrollieren Sie, ob versehentlich eine mit + gekennzeichnete Klemme des Verstärkers auf eine mit - markierte des Lautsprechers geschaltet wurde oder umgekehrt.
	b) Aufstellung ungünstig	b) Stellen Sie die Lautsprecher näher zu einer Wand auf, halten sie aber den Mindestabstand von 5 cm von der Lautsprecherrückseite zur Wand ein.
Die Bässe sind zu stark	a) Aufstellung der Lautsprecher ist ungünstig (z.B. In einer Raumecke)	a) Vergrößern Sie den Abstand der Lautsprecher zu den angrenzenden Wänden.
	b) Bässe sind am Verstärker angehoben	b) Bringen Sie die Klangregler Ihres Verstärkers in Neutralstellung.
Es mangelt an Brillanz	a) Die Hochtöner sind nicht ausgerichtet	a) Stellen Sie die Lautsprecher so auf, daß die Hochtöner direkt auf Ihren Hörplatz ausgerichtet sind (durch Neigen und Drehen des Lautsprechers).

Technische Daten

AURUM TITAN VII

Typ: 3-Wege
Prinzlp: Druckkammer/Bassreflex
Nenn-/Musikbelastbarkeit (W): 300/500
Übertragungsbereich (Hz): 16...65.000
Übergangsfrequenz (Hz): 220/2.200
Wirkungsgrad (dB/1W/1m): 91
Für Verstärker (Ohm): 4...8
Bestückung: Hochtöner Bändchen
Mitteltöner 210 mm ∅ ALTIMA	®
Tieftöner 380 mm ∅ ALTIMA	®
Maße (H x B x T) in cm: 130 x 51 x 59,6
Gewicht In kg: 88

AURUM VULKAN VII

Typ: 3-Wege
Prinzlp: Druckkammer/Bassreflex
Nenn-/Musikbelastbarkelt (W): 250/400
Übertragungsbereich (Hz): 20...65.000
Übergangsfrequenz (Hz): 300/2.500
Wirkungsgrad (dB/1W/1m): 90
Für Verstärker (Ohm): 4...8
Bestückung: Hochtöner Bändchen
Mitteltöner 170 mm ∅ ALTIMA	®
Tlettöner 320 mm ∅ ALTIMA	®
Maße (H x B x T) in cm: 115 x 37,9 x 39,4
Gewicht In kg: 49,5

AURUM MONTAN VII

Typ: 3-Wege
Prinzip: Druckkammer/Bassreflex
Nenn-/Musikbelastbarkelt (W): 160/250
Übertragungsbereich (Hz): 25...65.000
Übergangsfrequenz (Hz): 350/3.000
Wirkungsgrad (dB/1W/1m): 88
Für Verstärker (Ohm): 4...8
Bestückung: Hochtöner Bändchen
Mitteltöner 135 mm ∅ ALTIMA	®
Tieftöner 260 mm ∅ ALTIMA	®
Maße (H x B x T) in cm: 105 x 32 x 36,95
Gewicht in kg: ??
