MANUAL DE USUARIO Titan VII Aurum

Colocación en suelo duro 32-33

Conexión al amplificador 33-35

Cuidado Clipping 36

Mantenimiento de los altavoces 36

¿Qué hacer en caso de avería? 37

Datos técnicos 38

En primer lugar deseamos darle las gracias por haber elegido los altavoces AURUM.

Construimos cajas acústicas excepcionales con el único objetivo de satisfacer las elevadas exigencias de melómanos y expertos como Ud. Aunque ya esté familiarizado, a continuación le indicamos algunas reglas básicas que le permitirán un óptimo aprovechamiento de sus cajas acústicas.

Instrucciones de seguridad para altavoces pasivos

Lea detenidamente estas instrucciones y tenga en cuenta todos los pasos indicados para la puesta en marcha. Tenga siempre a mano el manual para poder realizar consultas en cualquier momento.

• La estabilidad (especlaimente de grandes altavoces) depende en gran medida de las propiedades del suelo donde se apoyen. Por regla general, las moquetas reducen considerablemente la estabilidad. Incluso un golpe medlanamente fuerte podría hacer que un altavoz se cayera y conlieva, por ello, el riesgo de que personas o animales domésticos que se hallen cerca sufran lesiones. La estabilidad puede mejorarse considerablemente empleando los denominados „spikes”, aunque es preciso tener cuidado durante el montaje, ya que existe peligro de sufrir lesiones producidas por cantos afilados o incluso se podría dañar el suelo. Los altavoces pueden sujetarse sobre suelos lisos usando un velcro o cinta adhesiva doble. ¡Los altavoces no deben ser empleados nunca como asientos o ayudas para subirse (a modo de escalera de mano)!
• Emplee exclusivamente muebles con ruedas, soportes de pie o pared y otros aparatos para colocar o depositar los artículos, todos ellos suministrables por el fabricante y/o vendidos con el producto. Rogamos se asegure de mover siempre con culgado la mesa o soportes de pie sobre los que se hallen colocados los productos para evitar que se produzcan daños o lesiones en caso de caerse. ¡En caso de montaje en la pared, es preciso asegurarse especialmente de que todos los componentes estén bien atornillados! También debería emplear y montar dispositivos de seguridad adicionales (cadenas, etc.).
• Debería escoger un lugar seco y no demasiado frío para los altavoces. Una alta humedad constante del aire o el fuerte efecto de los rayos solares (radiación UVA) pueden deteriorar prematuramente sus altavoces e influir negativamente en su funcionamiento.

• ¡Mantener el volumen alto durante largo tiempo no sólo resulta molesto para los vecinos, sino que puede acarrear consecuencias noctivas para la salud del usuario!

• En caso de una sobrecarga de los altavoces debido a un volumen excesivamente alto, no se excluye del todo la posibilidad de que se queme algún componente en los filtros divisores o altavoz. En ocasiones especialmente desfavorables, puede incluso producirse un incendio en el interior de un altavoz en caso de una sobrecarga de este tipo. Por este motivo, los altavoces que trabajan a cargas máximas deben vigilarse constantemente.

• El funcionamiento a alto volumen puede generar tensiones de 30 V a 50 V en los bornes de conexión de los altavoces y componentes. Por este motivo, es imprescindible no entrar en contacto con las conexiones no aisladas de los altavoces durante el servicio. Además, no introducir, bajo ningún concepto, los manos o los brazos en las aberturas de salida del sonido (tubos bass reflex) para evitar que se produzcan lesiones o daños materiales. En este caso, son especialmente los niños y los animales domésticos los que corren mayor peligro.
• Por motivos de seguridad, queda prohibido abrir los altavoces cuando están en servicio o conectados, ya que, como se ha explicado más arriba, en su interior pueden existir tensiones de hasta 50 V.
• ¡Un comportamiento inadecuado en cuanto a la tensión de red conlleva peligro de muerte!

¡Los altavoces pasivos no deben conectarse directamente a la red eléctrical. Los bornes de conexión de los altavoces sólo deben conectarse con las salidas del amplificador correspondiente. No se permite establecer otro tipo de conexión de estos bornes con la red eléctrica (230 V/115 V), ya que provocaría una avería inmediata del altavoz y de todos los elementos conectados. Por este motivo, para estas conexiones de cable deberá usar enchufes que no puedan confundirse con los enchufes de red.

- Los altavoces no blindados de forma magnética pueden distorsionar o deformar la Imagen del televisor. Una distancia de 50 cm es generalmente suficiente para evitar distorsiones de este tipo. Evite depositar, por ejemplo, tarjetas de crédito, disquetes, cintas de música o vídeo u otros soportes magnéticos sobre el altavoz. Ello podría borrar la Información en ellos contenida. Asimismo, no debería colocar aparatos de banda magnética junto a los altavoces.

Ubicación

Los resultados óptimos se consiguen normalmente probando distintas ubicaciones y efectuando varlas pruebas de sonido.

Dado que la acústica de la sala Influye de forma considerable en la reproducción, le ofrecemos a continuación algunos datos interesantes que le ayudarán a encontrar la ubicación perfecta para su altavoz AURUM.

La ubicación cerca de las esquinas ofrece una reproducción de graves de elevada sonoridad pero sin definición. Por el contrario, los altavoces dispuestos libremente en la sala, a distancia de las paredes, ofrecen un sonido preciso, a la par que nítido y estilizado. Lo más conveniente es colocar los altavoces de tal forma que la pared posterior de la caja se encuentre a un mínimo de 30 cm de la pared. Con respecto a las paredes laterales de la sala, deberían hallarse a una distancia superior incluso a 50 cm, a fin de evitar elevadas reflexiones.

La distancia entre los altavoces y la posición del oyente debería ser la misma en la medida de lo posible, mientras que la distancia de los altavoces entre sí puede ser algo menor que la respectiva al oyente.

Colocación en suelo duro

Si va a colocar las cajas de los altavoces AURUM sobre suelo duro (baldosas, piedra, parqué, suelo laminado, etc.) le recomendamos encarecidamente que coloque las esterillas de goma suministradas bajo el zócalo de la caja. Con estas esterillas protegerá tanto los altavoces como el suelo contra daños y nivelará las pequeñas irregularidades del suelo. En el caso de suelos blandos, como moquetas, no se necesitarán las esterillas, puesto que cada altavoz está provisto de arandelas de aluminio fijas entre la caja y el zócalo del altavoz para el aislamiento acústico. Deberá recurrir a alguien que le ayude a colocar debajo la esterilla de protección (S) y usar la escuadra (W) de cartón incluida en el embalaje del altavoz. Se recomlenda pues proceder de la siguiente manera para cada altavoz:

• Determine primero la posición definitiva del altavoz en la sala y tenga a mano la escuadra y la esterilla de goma.
• Seguidamente, la persona que le ayude debe inclinar un poco la caja hacia un lateral y usted meter un centímetro la escuadra (no más) bajo el canto elevado del zócalo del altavoz.
• A continuación, su ayudante deberá inclinar el altavoz hacia el otro lado y mantenerlo en posición ablicua mientras usted coloca la esterilla de goma de forma que coincida exactamente bajo el zócalo elevado. La entalladura de la

esterilla se debe encontrar atrás, es decir, bajo la parte posterior de la caja.

- Finalmente, su ayudante soltará con culgado el altavoz para que vuelva a una posición estática segura.

Conexión al amplificador

Antes de conectar los altavoces a su equipo surround o HiFi, le rogamos que se cerclore de que el amplificador/receptor esté desconectado y de que el control de funcionamiento no esté Iluminado. A continuación necesitará un cable bifilar para cada altavoz. Tenga en cuenta que los cables sean lo suficientemente largos y no los corte sin cerclorarse previamente de que podrá ocultarios detrás de muebles o bajo la moqueta. Para longitudes de cable superiores a 5 m, le recomendamos una sección mínima de 2,5 mm2 por hilo, a fin de evitar pérdidas de potencia innecesarias. Cada hilo de los extremos de cable debe pelarse aprox. unos 10 mm para obtener un contacto óptimo.

Bornes roscados

La parte posterior de la caja incluye un panel de conexión con bornes roscados marcados con color para conectar los cables del altavoz. Desenroscar los bornes roscados e introducir el extremo del cable pelado en la perforación correspondiente. En el cable del altavoz se ha identificado uno de los hilos con color o dándole una forma diferente. Atornillar este hilo positivo con el borne rojo, el otro con el borne negro. Apretar manualmente los tornillos. Para asegurarse de que los polos coincidan, comprobar la correcta conexión al amplificador. El hilo marcado en el polo (+), el otro en el borne roscado (-) negro.

Los altavoces AURUM le ofrecen tres modos operativos diferentes.

a) Modo convencional

No retire los puentes y conecte los cables del altavoz como indica la figura.

puentes Amplific./ Erapa de potencia

puentes Amplific./ Etapa de potencia

b) Modo bicableado

Retire los puentes después de soltar los cuatro bornes roscados en la parte posterior del altavoz y conecte los cables como indica la figura.

Amplific./ Etapa de potencia

Amplific./ Etapa de potencia

c) Modo biamplificado

Retire los puentes y conecte los cables como indica la figura.

Medios-agudos Amplific./ Etapa de potencia Graves Amplific./ Etapa de potencia TITAN VII

Modios-agudos Amplific./ Etapa de potencia Graves Amplific./ Etapa de potencia

En el modo bicableado/biamplificado de AURUM TITAN VII se controlan los woofers a través de los dos bornes roscados derechos, los medios y tweeters a través de los dos bornes izquilerdos. En AURUM VULKAN VII y AURUM MONTAN VII los dos bornes roscados para los woofers se encuentran en la parte inferior y para los medios y tweeters en la parte superior de la placa de conexión.

Asegúrese siempre de que coincidan los polos en estos modos y de retirar los puentes en el terminal del altavoz, de lo contrario podría dañarse el amplificador.

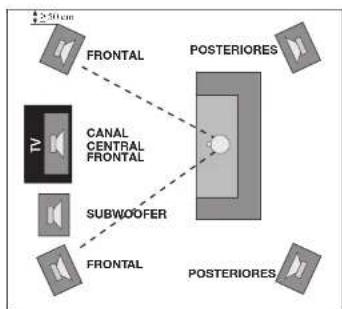

Funcionamiento en un amplificador Surround

Una vez haya conectado y colocado los altavoces como Indica la figura deberá ajustarios en la gestión de graves de su amplificador Surround. Lea para ello las Instrucciones del fabricante de su amplificador.

4.50 cm FRONTAL POSTERIORES CANAL CENTRAL FRONTAL SUBWOOFER FRONTAL POSTERIORES
¡Cuidado! Clipping

Aun cuando la potencia nominal de un amplificador es considerablemente Inferior a la potencia nominal de las cajas conectadas, los altavoces se pueden deteriorar considerablemente en caso de funcionamiento no adecuado. Se ha de tener en cuenta que la potencia nominal indica únicamente cuántos vatlos puede facilitar el amplificador sin distorsión en los altavoces. Si un amplificador es sometido a una excesiva solicitación, éste, por un lado, suministra mucha más potencia y, por otro, añade una corriente continua destructiva, así como oscilaciones de frecuencia elevada. Este proceso recibe el nombre de "Clipping", que se detecta por una fuerte distorsión en los pasajes de elevada sonoridad. Tan pronto como se perciban distorsiones, se ha de bajar inmediatamente el volumen para no poner en peligro los altavoces. El Clipping de amplificador es un típico síntoma de sobrecarga que aparece siempre que se eleva demasiado el tono de los reguladores de sonido y/o volumen. Incluso colocando el regulador de sonido a la mitad de su potencia, los amplificadores convenclondales alcanzan sus límites al sonar Impulsos fuertes, tan pronto como el regulador supere la posición correspondiente a las 12 horas.

Mantenimiento de los altavoces

La forma óptima de limplar sus altavoces AURUM es con un paño seco y suave. Limpie la carcasa de aluminio frotando en sentido vertical con un paño húmedo. No utilice disolventes.

Limpie los sistemas de altavoces (woofers, altavoces para medios, etc.) sólo cuando estén muy sucios (un poco de polvo no afecta a la acústica). Para limpiarios, utilice simplemente un paño suave y seco o un pincel blando aplicando poca presión para evitar dañar las membranas.

¡Por regla general desaconsejamos limpiar las membranas del tweeter, puesto que son muy sensibles a la presión!

Para limpiar la suciedad del marco frontal plateado, rocíe el lugar sucio con espuma Impladora en seco (p. ej., spray Centralln), deje que haga efecto y aspire con la aspiradora.

No cepille los marcos frontales negros, simplemente sacuda ligeramente o retire la suciedad utilizando una cinta adhesiva ancha. ¡No limpie con agual

Responderemos a sus preguntas en el número de teléfono: [phone], e-mail: [e-mail]

Problema Causa Solución

Se perciben distorsiones, a) Fallo electrónico a) Si los problemas se producinencluso a volumenes bajos
	b) Fallo en la caja acústica	b)Dirrijase a su distribuidor o biena nuestro servicio técnico.(Tel +49 (0) 511 - 7904-0)
No hay sonido	a) Cableado incorrectob) Amplificador desconectado	a) Verificar cableadob) Conectar el equipo
El sonido es como un hilo delgado, suena alejado e irreal	a) Error de polaridad	a)Compruebe si, por descuido,se ha conectado un bornepositivo del amplificador a unborne negativo de la cajaacústica, o viceversa.
	b) Disposición inadecuada cerca de la pared.	b)Sitúe la caja acústica más
Los bajos son demasiado potentes	a) Disposición inadecuada de las cajas acústicas (por ejemplo, en un rincón)	a)Aumente la distancia entre lascajas acústicas y las paredesmas próximas
	b) Los bajos delamplificador estándemasiado potenciados	b) Sitúe el regulador de sonido desu amplificador en posiciónneutral.
Los agudos suenan demasiado bajos	a) La dispersión de los tweeters es inadecuada.	a)Disponga las cajas acústicasde modo que los tweetersqueden orientados hacia laposición del oyente(inclinando y girondo la cajaacústica)

Datos técnicos

AURUM TITAN VII

Tipo: 3 vías
Principio: Cámara de presión/Bass reflex
Potencia nominal/musical (W): 300/500
Respuesta en frecuencia (Hz): 16...65.000
Respuesta en frecuencia (Hz): 220/2 200
Grado de eficacia (dB/1W/1m): 91
Para amplificador (ohmio): 4...8
Equipamiento: Tweeter de cinta
Medios 210 mm ∅ ALTIMA	8
Woofers 380 mm ∅ ALTIMA	8
Dimensiones (AxAxL) en cm: 130 x 51 x 60
Peso en kg: 88

AURUM VULKAN VII

Tipo: 3 vías
Principio: Cámara de presión/Bass reflexx
Potencia nominal/musical (W): 250/400
Respuesta en frecuencia (Hz): 20...65.000
Respuesta en frecuencia (Hz): 300/2.500
Grado de eficacia (dB/1W/1m): 90
Para amplificador (ohmio): 4...8
Equipamiento: Tweeter de cinta
Medios 170 mm ∅ ALTIMA	6
Woofers 320 mm ∅ ALTIMA	®
Dimensiones (AxAxL) en cm: 115 x 37,9 x 39,4
Peso en kg: 49,5

AURUM MONTAN VII

Tipo: 3 vías
Principio: Cámara de preslón/Bass reflex
Potencia nominal/musical (W): 160/250
Respuesta en frecuencia (Hz): 25...65.000
Respuesta en frecuencia (Hz): 350/3.000
Grado de eficacia (dB/1W/1m): 88
Para amplificador (ohmio): 4...8
Equipamiento: Tweeter de cinta
Medios 135 mm ∅ ALTIMA	®
Woofers 260 mm ∅ ALTIMA	®
Dimensiones (AxAxL) en cm: 105 x 32 x 36,95
Peso en kg:
