MANUAL DE USUARIO 770 Aurum

MANUAL DE INSTRUCCIONES

En primer lugar deseamos darle las gracias por haber elegido los altavoces AURUM.

Construímos cajas acústicas excepcionales con el único objetivo de satisfacer las elevadas exigencias de melómanos y expertos como Ud. Aunque ya esté familiarizado, a continuación le indicamos algunas reglas básicas que le permitirán un óptimo aprovechamiento de sus cajas acústicas.

Instrucciones de seguridad para altavoces pasivos

Lea detenidamente estas instrucciones y tenga en cuenta todos los pasos indicados para la puesta en marcha. Tenga siempre a mano el manual para poder realizar consultas en cualquier momento.

• La estabilidad (especialmente de grandes altavoces) depende en gran medida de las propiedades del suelo donde se apoyen. Por regla general, las moquetas reducen considerablemente la estabilidad. Incluso un golpe medianamente fuerte podría hacer que un altavoz se cayera y conlleva, por ello, el riesgo de que personas o animales domésticos que se hallen cerca sufran lesiones. La estabilidad puede mejorarse considerablemente empleando los denominados „spikes”, aunque es preciso tener cuidado durante el montaje, ya que existe peligro de sufrir lesiones producidas por cantos afiliados o incluso se podría dañar el suelo. Los altavoces pueden sujetarse sobre suelos lisos usando un velcro o cinta adhesiva doble. ¡Los altavoces no deben ser empleados nunca como asientos o ayudas para subirse (a modo de escalera de mano)!
• Emplee exclusivamente muebles con ruedas, soportes de pie o pared y otros aparatos para colocar o depositar los artículos, todos ellos suministrables por el fabricante y/o vendidos con el producto. Rogamos se asegure de mover siempre con cuidado la mesa o soportes de pie sobre los que se hallen colocados los productos para evitar que se produzcan daños o lesiones en caso de caerse. ¡En caso de montaje en la pared, es preciso asegurarse especialmente de que todos los componentes estén bien atornillados! También debería emplear y montar dispositivos de seguridad adicionales (cadenas, etc.).
• Debería escoger un lugar seco y no demasiado frío para los altavoces. Una alta humedad constante del aire o el fuerte efecto de los rayos solares (radiación UVA) pueden deteriorar prematuramente sus altavoces e influir negativamente en su funcionamiento.
• ¡Mantener el volumen alto durante largo tiempo no sólo resulta molesto para los vecinos, sino que puede acarrear consecuencias nocivas para la salud del usuario!
• En caso de una sobrecarga de los altavoces debido a un volumen excesivamente alto, no se excluye del todo la posibilidad de que se queme algún componente

ESPAÑOL

33

en los filtros divisores o altavoz. En ocasiones especialmente desfavorables, puede incluso producirse un incendio en el Interior de un altavoz en caso de una sobrecarga de este tipo. Por este motivo, los altavoces que trabajan a cargas máximas deben vigilarse constantemente.

• El funcionamiento a alto volumen puede generar tensiones de 30 V a 50 V en los bornes de conexión de los altavoces y componentes. Por este motivo, es imprescindible no entrar en contacto con las conexiones no disladas de los altavoces durante el servicio. Además, no introducir, bajo ningún concepto, las manos o los brazos en las aberturas de salida del sonido (hubos bass reflex) para evitar que se produzcan lesiones o daños materiales. En este caso, son especialmente los niños y los animales domésticos los que corren mayor peligro.
• Por motivos de seguridad, queda prohibido abrir los altavoces cuando están en servicio o conectados, ya que, como se ha explicado más arriba, en su interior pueden existir tensiones de hasta 50 V.
• ¡Un comportamiento inadecuado en cuanto a la tensión de red conlleva peligro de muerte!

Los altavoces pasivos no deben conectarse directamente a la red eléctrica. Los bornes de conexión de los altavoces sólo deben conectarse con las salidas del amplificador correspondiente. No se permite establecer otro tipo de conexión de estos bornes con la red eléctrica (230 V/115 V), ya que provocaría una avería Inmediata del altavoz y de todos los elementos conectados. Por este motivo, para estas conexiones de cable deberá usar enchufes que no puedan confundirse con los enchufes de red.

- Los altavoces no blindados de forma magnética pueden distorsionar o deformar la imagen del televisor. Una distancia de 50 cm es generalmente suficiente para evitar distorsiones de este tipo. Evite depositar, por ejemplo, tarjetas de crédito, disquetes, cintas de música o vídeo u otros soportes magnéticos sobre el altavoz. Elle podría borrar la información en ellos contenida. Asimismo, no debería colocar aparatos de banda magnética junto a los altavoces.

BDA AURUM 22.1005.indt 34-35

Disposición

Para obtener resultados óptimos de sonido, se deben probar generalmente diferentes ubicaciones y escuchar cómo suenan los altavoces en cada ubicación. Dado que el espacio en sí influye de forma considerable en la reproducción del sonido, le ofrecemos a continuación algunos consejos importantes para ayudarle a colocar sus altavoces cuadral.

La colocación de los altavoces en el espacio acústico influye de forma considerable en su sonido. Así, la disposición cerca de esquinas ofrece una reproducción de graves de elevada sonoridad pero sin definición. Por el contrario, los altavoces dispuestos llovremente, a distancia de las paredes, ofrecen un sonido preciso, a la par que nítido y estilizado. Lo mejor es colocar los altavoces de forma que entre la pared posterior de la caja y la pared más próxima de la habitación existan como mínimo 30 cm de separación. Con respecto a las paredes laterales de la sala, deberían hallarse o una distancia superior incluso a 50 cm, a fin de evitar elevadas reflexiones. Donde mejor suenan los altavoces de estantería es sobre un soporte de pie para altavoces o en la estantería, estando los tweeters orientados a la altura del cído. Para ello se debe calcular, en caso necesario, el ángulo de ubicación de las

cajas e inclinarlas ligeramente. La distancia de los altavoces a dicha altura debería ser la misma en la medida de lo posible, mientras que la distancia de los altavoces entre sí puede ser algo menor que la respectiva al oyente.

Altavoz central frontal

El altavoz central lleva un blindaje magnético que no causa alteraciones ni de color ni de geometría en la Imagen del televisor y debe colocarse lo más cerca posible del televisor. Si no es posible colocarlo sobre el televisor, el altavoz

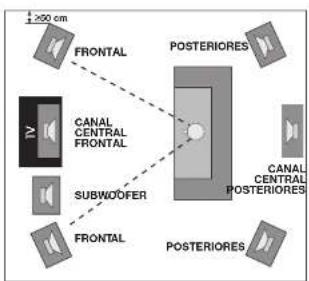

≥20 cm FRONTAL POSTERIORES CANAL CENTRAL FRONTAL SUBWOOFER FRONTAL POSTERIORES CANAL CENTRAL POSTERIORES POSTERIORES

central puede colocarse también en posición horizontal debajo del televisor, debiendo existir una distancia con respecto al suelo de 20 cm como mínimo. Además, recomendamos calcular el ángulo del altavoz central de forma que el tweeter esté orientado al oyente. Solo así podrá desplegar todo su potencial de sonido.

Altavoz central posterior

En contraposición a los conjuntos Surround 5.1, los sistemas 6.1 disponen de un altavoz central posterior adicional que está colocado detrás y algo por encima de la posición usual de audición.

Altavoz posterior

El hecho de girar a la posición de audición los altavoces posteriores es tan solo una cuestión de gustos. Algunos ayentes prefieren en este caso una ubicación por encima de la altura del oído. A tal efecto, el altavoz posterior debería colocarse sobre un soporte de pared estable, un soporte elevado de pie para altavoces o en una estantería.

Soportes de pie y de pared

Para colocar de forma óptima el altavoz frontal y el posterior, quadral ofrece en su gama de productos soportes de pie y de pared apropiados. Algunos modelos de altavoces cuentan también con una entalladura en forma de cerradura en la pared posterior para la fijación a la pared. Responderemos a sus preguntas en el número de teléfono: [phone], e-mail: [e-mail]

Conexión al amplificador

Antes de conectar los altavoces a su equipo surround o Hifi, le rogamos que se cerciore de que el amplificador/receptor esté desconectado y de que el control de funcionamiento no esté Iluminado. A continuación, necesitará un cable bifiliar para cada altavoz. Tenga en cuenta que los cables sean lo suficientemente largos y no los corte sin cerclorarse previamente de que podrá ocultarlos detrás de muebles o bajo la moqueta. Para longitudos de cable superiores a 5 m le recomendamos una sección mínima de 2,5 mm2 por hilo, a fin de evitar pérdidas de potencia innecesarias. Cada hilo de los extremos de cable debe desaislarse perfectamente unos 10 mm para obtener un contacto óptimo.

Bornes roscados

Para conectar los cables de los altavoces, el lado posterior de la caja dispone de un panel de conexiones con bornes roscados marcados de color. Gire los bornes roscados e Introduzca el extremo del cable pelado en la perforación que queda abierta. En el cable del altavoz se ha marcado un hilo con color o dándole forma. Atomille este cable de alimentación positivo con el borne rojo, y el otro hilo con

BDA AURUM 22.1005.indd 36-37

el borne negro. Aplete con fuerza los tornillos manualmente. Para garantizar la polaridad correcta, compruebe también la conexión correcta en su amplificador. En este casa, el hilo marcado también corresponde al polo positivo (+), y el otro hilo corresponde al borne roscado negro (-).

En algunos de los altavoces AURUM se puede escoger entre tres modos operativos:

a) Modo convencional

No retire los puentes

y conecte los cables de los altavoces

tal y como indica la figura.

b) Modo BI-wiring (bicableado)

Abra los puentes tras soltar los cuatro bornes

roscados en el lado posterior del altavoz

y conecte los cables tal y como se

indica en la figura.

c) Mode Bi-amping (blamplificación)

Abra los puentes y conecte los cables tal

y como se indica en la figura.

En el modo BI-wiring/BI-amping se controlan los graves a través de los dos bornes roscados inferiores, y los medios/agudos a través de los dos bornes roscados superiores.

En estos modos deberá asegurarse de que se mantiene la polaridad correcta y de retirar los puentes en el terminal del altavoz, ya que de lo contrario podría dañarse su amplificador.

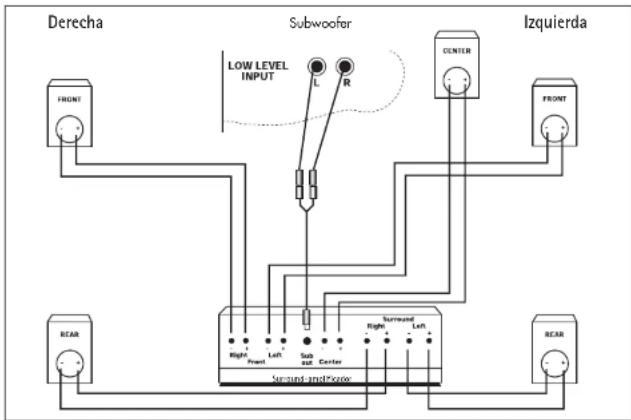

Funcionamiento en un amplificador Surround
Una vez conectados y colocados los allavoces tal y como indica la figura, deberá ajustar su amplificador Surround en la gestión de graves. Lea para ello el manual de instrucciones del fabricante del amplificador.

Dado que la gestión de graves depende, sobre todo, de la configuración de los altavoces, le indicamos a continuación algunos ajustes usuales.

a) Los satélites pequeños y de tamaño mínimo deben funcionar en el modo "small".

El ajuste en su amplificador debe realizarse del modo siguiente:

Frontal: small

Central: small

Posterior: small

Subwoofer: yes

b) A la hora de ajustar altavoces compactos no existe ninguna fórmula fija para el modo de ajuste. Puede ser que el modo adecuado sea el "large" o lo sea el "small". Esto depende del volumen que prefiera escuchar o del equillarlo de sonido con ello

38

BDA AURUM 22.1005.indd 38-39

relacionado (tenga en cuenta aquí también el capítulo „¡Cuidado! Clipping“).

El ajuste en su amplificador puede efectuarse opcionalmente como se indica a continuación:

c) Los altavoces verticales o los grandes altavoces de estantería, adecuados para una potente reproducción de graves, deberían funcionar en el modo "large".

El ajuste en su amplificador debe efectuarse como se indica a continuación:

Frontal: large

Central: large

Posterlor: large

Subwoofer: yes/no

En el caso de los altavoces especiales de AURUM recomendamos generalmente el modo de ajuste "small".

Subwoofer

Si su amplificador surround dispone de una „salida line-subwoofer“, puede utilizarla haciendo uso del cable Y que se suministra con el subwoofer (ver figurc). En este caso, los altavoces frontales se conectan directamente a los conectores de altavoz de su amplificador. El cableado de su conjunto Surround se específica en el diagrama de conexiones.

¡Los ajustes necesarios de su subwoofer figuran en el manual de instrucciones del subwoofer activo!

¡Cuidado! Clipping

Aun cuando la potencia nominal de un amplificador es considerablemente inferior a la potencia nominal de las cajas conectadas, los altavoces se pueden deteriorar considerablemente en caso de funcionamiento no adecuado. Se ha de tener en cuenta que la potencia nominal Indica únicamente cuántos vatlos puede facilitar el amplificador sin distorsión a los altavoces. Si un amplificador es sometido a una excesiva solicitación, éste, por un lado, suministra mucha más potencia y, por otro, añade una corriente continua destructiva, así como oscilaciones de frecuencia elevada. Este proceso recibe el nombre de „Clipping“, que se detecta por una fuerte distorsión en los pasajes de elevada sonoridad. Tan pronto como se perciban distorsiones, se ha de bajar inmediatamente el volumen para no poner en peligro los altavoces. El Clipping de amplificador es un típico sintoma de sobrecarga que

30

aparece siempre que se eleva demasiado el tono de los reguladores de sonido y/o volumen. Incluso colocando el regulador de sonido a la mitad de su potencia, los amplificadores convencionales alcanzan sus límites al sonar Impulsos fuertes, tan pronto como el regulador supere la posición correspondiente a las 12 horas.

Consejos para una mejor acústica

1. Para garantizar un mejor desacoplamiento acústico de los altavoces con respecto al suelo, algunos altavoces estándar disponen de una posibilidad de alojar „spikes”. Dependiendo de la sala/del suelo, el uso de estos „spikes“ puede resultar beneficioso.

Montaje de los spikes

Los altavoces verticales AURUM vienen equipados de fábrica con amortiguadores de goma desacoplados entre la caja y la placa base. Si se desea, estos amortiguadores de goma pueden cambiarse por spikes, que se hallan en las piezas de Icopor delanteras del embalaje.

Los spikes deben montarse del modo siguiente:

a) Coloque los altavoces sobre una superficie blanda y suelte los cuatro tornillos de hexágono interior de las placas base con la llave hexagonal adjunta.
b) Retire a continuación las placas base y los amortiguadores de goma, desatornille los manguitos acanalados de los 4 spikes suministrados,
d) Gire con fuerza todos los spikes manualmente en los casquillos roscados previstos para ello en el suelo de la caja,
e) Coloque las placas base en su posición definitiva dentro del recinto acústico,
f) Coloque las 4 arandelas de apoyo redondas en los huecos previstos para ello en las placas base,
g) Coloque la caja acústica sobre las placas base de modo que las puntas de los spikes se alojen en los orificios centrales de las arandelas de apoyo.

h) ¡Las contratuercas de los spikes permiten ajustar de forma precisa el juego de alturas!
1) ¡Guarde todo el material accesorio no utilizado para un posible uso posterior junto con el manual de instrucciones!
2. Para conseguir un mejor desacopiamiento acústico de la superficie de colocación en el caso de altavoces de estantería o centrales, algunos de estos altavoces incorporan 4 pies de goma autoadhesivos cada uno.

Mantenimiento de los altavoces

La forma óptima de limpiar sus altavoces AURUM es con un paño seco y suave. Limpie la carcasa de aluminio frotando en sentido longitudinal con un paño húmedo. No utilice disolventes.

Sólo se deberán limpiar los sistemas de altavoces (woofers, altavoces para medios, etc.) en caso de acusada suciedad (pequeñas cantidades de polvo no son significativas desde el punto de vista acústico). Se debería proceder a la limpieza exclusivamente con un paño o pincel seco y suave, sin apenas ejercer presión, ya que existe el peligro de deteriorar las membranas.

¡Le desaconsejamos limpiar las membranas tweeters, ya que son extremadamente sensibles a la presión!

En caso de suciedad en el marco frontal plateado, pulverizar espuma limpiadora en seco (p. ej., spray Centralin) sobre la superficie sucia, dejar actuar y aspirar simplemente con el aspirador.

No frotar los marcos frontales negros, sino sólo sacudir o eliminar con culdado la suciedad con una cinta adhesiva ancha. ¡No humedecer jamás!

¡Encontrará los datos técnicos correspondientes a su producto en la parte posterior de la caja de su altavoz o del cartón de embalaje!

Problema Causa Solución

Se perciben distorsiones, a) Fallo electrónico a) Si los problemas se producinencluso a volumanes bajos en ambas cajas acústicas, setrato de un fallo electrónico. Slsólo afecta a una de las cajasacústicos, intercambre laderecha con la izquierda. Si elproblema permanece en elmismo canal, significa queexiste un fallo electrónico.Si el canal afectado ha
	cambiado, el problema resideen la caja acústica.
b) Fallo en la caja acústica a nuestra servicio técnico.(Tel +49 (0) 511 - 7904-0)	b) Diríjase a su distribuidor o bien
No hay sonidob) Amplificador desconectado	a) Cableado incorrectob) Conectar el equipo	a) Verificar cableado
El sonido es como un hilodelgado, suena alejado eirrealborne negativo de la cajaacústica, o viceversa.b) Disposición inadecuadacerca de la pared.	a) Error de polaridadse ha conectado un bornepositivo del amplificador a unb) Sitúe la caja acústica más	a) Compruebe si, por descuido,
Los bajos son demasiadopotentes	a) Disposición inadecuadade los cajas acústicas(por ejemplo, en un rincón)	a) Aumente la distancia entre lascajas acústicas y las paredesmás próximas
b) Los bajos delamplificador están	b) Sitúe el regulador de sonido desu amplificador en posicióndemasiado potenciados	neutral.
Los agudos suenan demasiado bajasqueden orientados hacia laposición del oyente(inclinando y girando la cajaacústica)	a) La dispersión de lastweeters es inadecuada.	a) Disponga las cajas acústicade modo que las tweeters
