MODE D'EMPLOI Digital3 Audiophony
1 - Instru c ons de sécurité
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
ATTENTION: Affin de réduire les risques de chocs électriques, ne retirez jamais les capots. Il n'y a aucune piece réparable par l'utilisateur à l'intérieur. Contactez un service technique compétent pour la maintenance de cet apparéil.
Le symbole en forme d'éclair dans un triangle équilatéral a pour but d'alerter de la présence à l'intérieur du boîtier, de parties non isolées sous tensions suffisamment élevées pour représentier un risque de chocoléctrique.
Le point d'exclamation dans un triangle équilatéral a pour but d'alerter l'utilisateur de la présence d'instructions de maintenance ou d'opérations dans la documentation de l'appareil.
Afin de prévenir les risques d'électrocution, n'utilise pas de rallonge, de prise multiple ou tout autre système de raccordement sans que les parties métalliques en contact soient complètement hors de portée.
1 - Lisez les instructions: il est conseilé de bien dire toutes les instructions d'utilisation et de fonctionnement avant l'utilisation de l'appareil.
2 - Conservez les instructions : il est conseilé de conserver les instructions d'utilisation et de fonctionnement ultérieurement.
3 - Considérez les averissements : il est conseillé de bien prendre en compte tous les averissements et toutes les instructions de fonctionnement du produit.
4 - Suivez les instructions : il est conseilé de bien suivre toutes les instructions de fonctionnement et d'utilisation.
5 - Eau et humidité : n'utilise pas cet apparéil à proximité de l'eau, par exemple près d'une baignoire, d'un lavabo, d'un évier ou d'une bassine; ni dans un endroit humide ou pres d'une piscine, etc...
6 - L'installation : Ne posez pas cet apparéil sur
un meuble roulant, un trépied, un support ou une table instables. L'appareil risquérait de tomber blessant gravement un infant ou un adulte et de s'abimer sérieusement. Utilisez seulement un meuble roulant, une étagère, un trépied, un support ou une table
recommandés par le fabricant ou vendus avec l'appareil. Dans tous les cas pour installer l'appareil il est conseilé de suivre les instructions du fabricant et d'utiliser des instruments commandés par celui-ci.
Il est fortement conseilé de déplacer avec prudence le meuble roulant quand l'appareil se trouve dessus. Des arrêts brutaux, une trop forté poussaée et des surfaces rugueuses risqueraient
de renverser l'ensemble.
7 - Montage en plafonnier ou sur un mur : Il est recommandé de contacter votre revendeur avant tout montage.
8 - Aération : les fentes et ouvertures dans le boîtier sont prévues pour l'aération , pour assurer une utilisation en toute confiance du produit et pour éviter une surchauffe. Ces ouvertures ne doivent donc pas été obstruées ni recouvertes. Il faut faire attention à ne jamais obstruer ces ouvertures en plaçant le produit sur un lit, un canapé, une couverture ou autre surface de ce style. Cet appeareil ne devrait pas été place dans une installation fermée tels une valise ou un rack à moins qu'une aération ait été prévue ou que les instructions du fabricant aient été suivies.
9 - Chaleur : il est conseillé de maintainir le produit éloigné des sources de chaleur tels les radiateurs, les poèles, les reflecteurs de chaleur ou autres produits (ainsi que les amplificateurs) qui produit de la chaleur.
10 - Alimentation électrique : ce produit fonctionne seulement sur le voltage indiqué sur une étiquette au dos de l'appareil. Si vous n'étés pas sur du voltage de votre installation électrique, consultez votre revendeur ou votre compagnie d'électricité.
11 - Prise terre ou polarisée : ce produit doit être équipé d'une prise mâle phase/neutre/terre (une prise ayant une lame plus large que l'autre). Cette prise mâle rentrera dans la prise fémelle d'une seule façon. C'est un principe de sécurité. Si vous n'arrivez pas à enforcer complètement la prise mâle dans la prise fémelle essayez de la returner. Si vous n'y arrivèez toujours pas, contactez votre électricien qui changera votre prise fémelle.
12 - Protection des cables électriques: il faut veiller à ce que les câbles électriques ne soient pas susceptibles d'être piétinés
ou pincés par des objets placés dessus ou contre, en faisant particulièrement attention aux câbles au niveau des prises et de leur point de sortie sur l'appareil.
13 - Pour nettoyer : débranchez l'appareil avant de le nettoyer.
N'utilise pas d'accessoires non conseillés par le fabricant.
Utiliser un chiffon humide sur la surface de l'appareil.
Ne passer pas l'appareil sous I'eau.
14 - Débranche l'appareil pour toutes réparations.
15 - Remplacez les composants défectueux par des modèles équivalents de même origine.
16 - Avant le return à l'utilisateur vérifie l'isolement à l'ohmmètre entre les broches de la prise et les parties metalliques. La valeur doit être supérieure à 100,000 Ohms.
17 - Période de non utilisation: Débranchez le cordon d'alimentation de votre lecteur si vous ne l'utilise pas durant une longue période.
18 - Pénétration d'objets ou de liquides : ne laissez jamais pénétrer d'objets en tout genre dans cet apparéil à travers les ouvertures car ils risqueraient de provoquer un incendie ou une décharge électrique.
Ne repandez jamais de liquides en tout genre sur le produit.
19 - Dommages nécessitant un entretien : adressez-vous à des personnes qualifiées dans les cas suivants :
A - Quand le cordon d'alimentation ou la prise est abimé(e).
B - Si du liquide a eté repandu ou si des objets sont tombés dans l'appareil.
C - Si le produit a ete au contact de plue ou d'eau.
D. Si le produit ne fonctionne pas normalement en suivant les instructions.
E. Si le produit a pris un chocol.
20 - Entretien/revision : n'essayez pas de reviser vous-même ce produit. Cela vous exposerait à une dangereuse tension. Adressez-vous à un personnel qualifié.
2 - Caracteristiques generales
- Ports USB sur les voies 1 et 3 permettant la lecture et l'enregistrement de fichiers audio.
- 3 phono sur RCA
- 3 Ligne sur RCA
1 Micro sur jack - Egaliseur 3 bandes sur chaque canal
- Egaliseur 2 bandes sur la voie micro
-
Réglage du gain sur chaque canal
Sortie master à haut niveau -
2 ports USB pour connecter à un PC.
les USB sont reconnu par l'ordinateur comme des cartes son sans driver supplémentaire. - Interrupteur Marche/Arrêt
- Vue-mêtre à leds pour la sortie Master
- Fonctions On, Off et Talk-over sur la voie micro
Cross-fader a très faible courant de fuite - Alimentation Séparée : AC 9V / 1000mA
3 - Caracteristiques techniques
Sensibilités d'entrée
- Microphone : 3,16 mV
- Phono : 3,16 mV
Ligne : 320 mV
Niveau desor e
- Master:8,0V
- Casque:1,6V-32 Ohms
\section*{Caracteristiques acquistiques}
- Réponse en fréquence: 20 Hz à 20 KHz +/-3 dB (RIAA +/-3 dB)
Rapport signal sur bruit : 85 dB
Balance des canaux: inférieure à 3 dB
Distorsion harmonique : inférieure à 0,02% à 1 KHz
\section*{Caracteristiques physiques}
- Poids : 3,4 Kg
- Dimensions: 254 × 308 × 100 mm

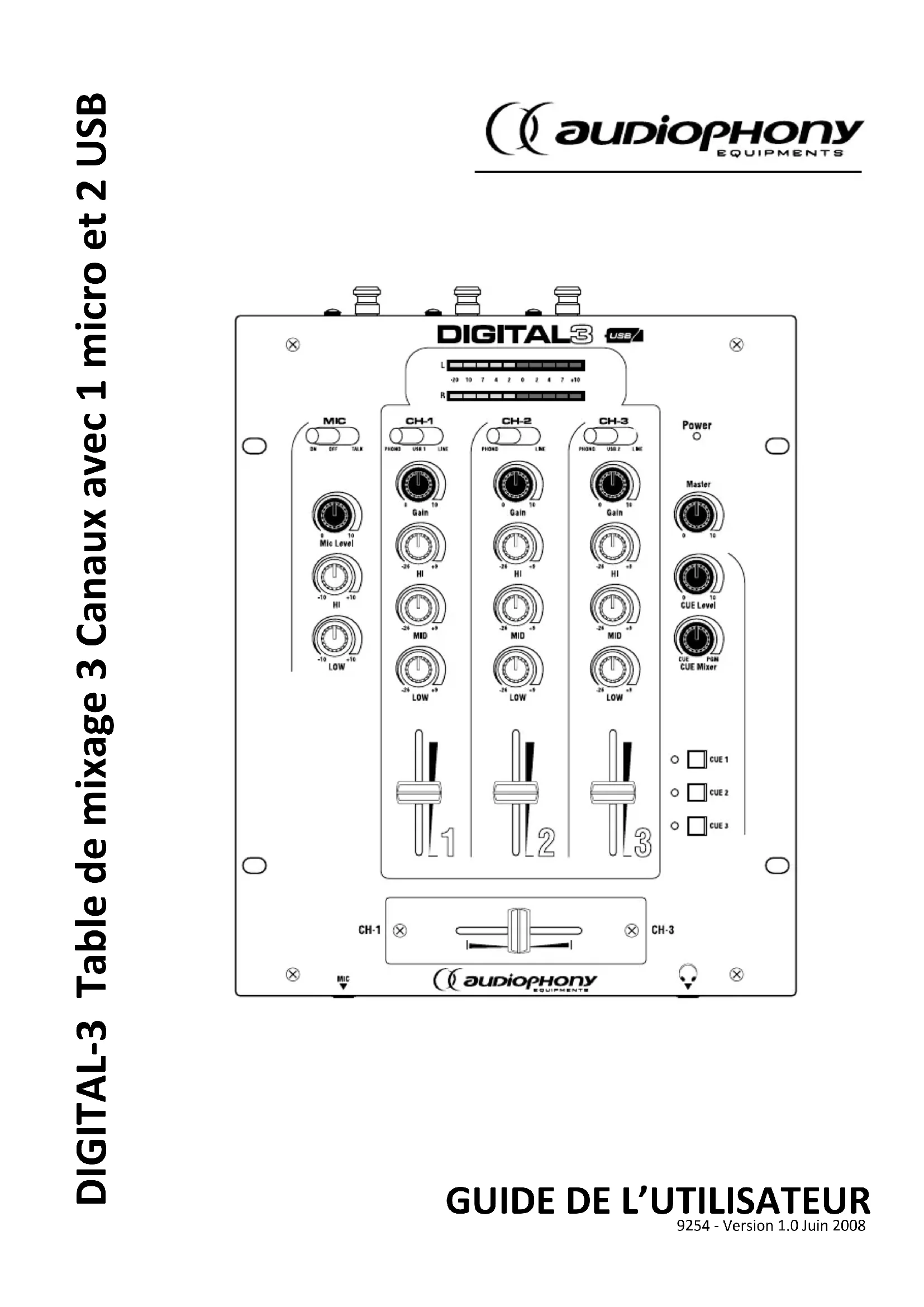

4 - Présenta on de l'appareil

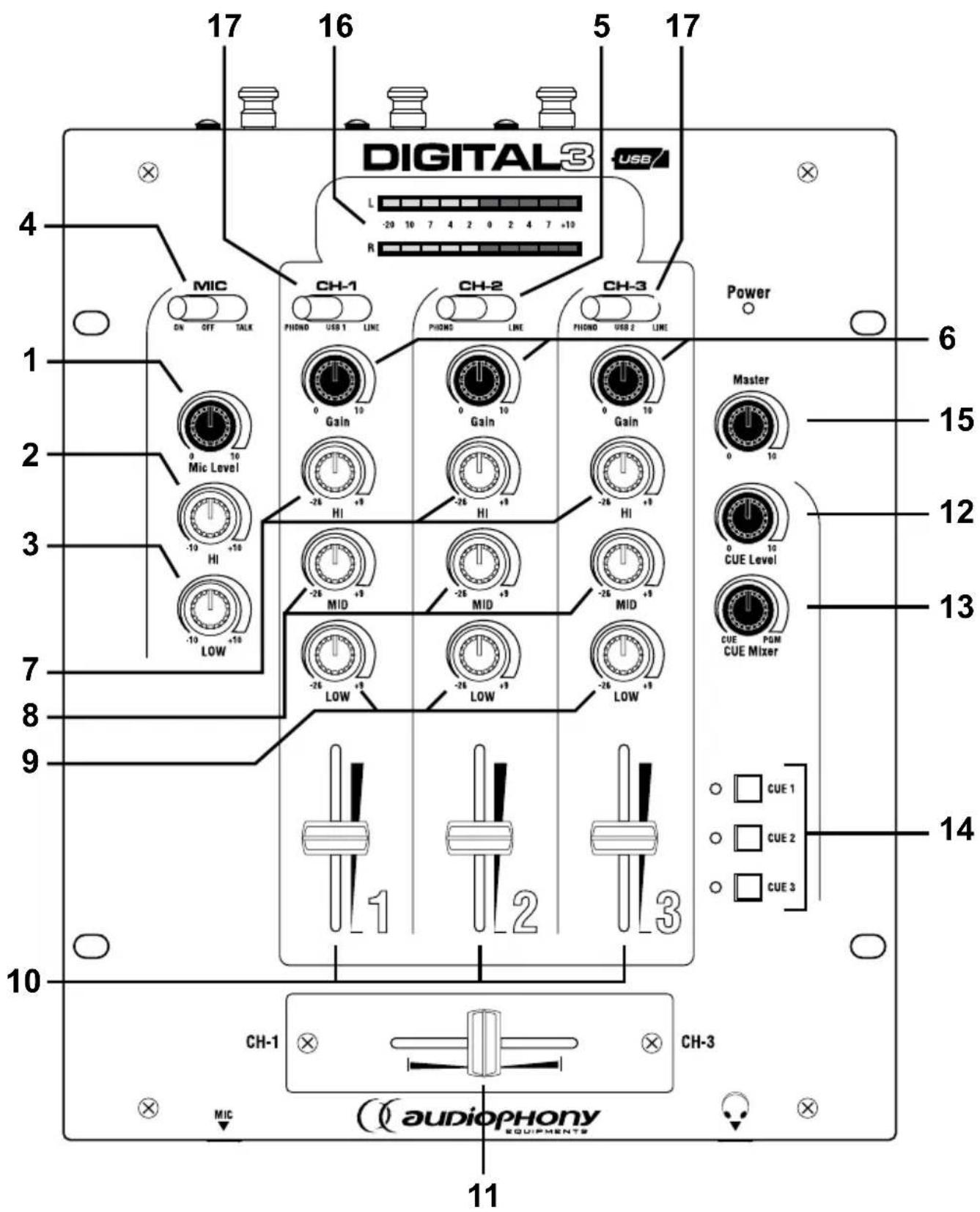

- Face avant
1 - Bouton rota f Mic Level
Réglage du niveau d'entrée de la voie micro.
2 - Bouton rota f HI (voie micro)
Réglage du niveau des aigus de la voie micro (permét d'augmenter ou de diminuér de 10dB).
3 - Bouton rota f LOW (voie micro)
Réglage du niveau des basses de la voie micro (permét d'augmenter ou de diminuér de 10dB).
4 - Switch MIC On / O / Talk
Sélecteur des fonctions ON OFF et TALKOVER du micro (le niveau de la musique s'attenuera à -14dB).
5 - Switch CH2
Selecteur de la source audio, Phono ou Line.
6 - Bouton rotatif GAIN (voies 1, 2 et 3)
Réglage du niveau d'entrée de voie 1, 2 ou 3.
7 - Bouton rotatif HI (voies 1, 2 et 3)
Réglage du niveau des aigués des voies 1 et 2. La plage de réglage va de -26 dB à +9 dB.
8 - Bouton rotatif MID (voies 1, 2 et 3)
Réglage du niveau des mediums. La plage de réglage va de -26 dB à +9 dB.
9 - Bouton rotatif LOW (voies 1, 2 et3)
Réglage du niveau des basses. La plage de réglage va de -26 dB à +9 dB.
10 - Faders (voies 1, 2 et 3)
Réglage du niveau post égalisation des voies 1, 2 et 3.
11 - Crossfader
Ce fader sert à mixer les signaux present sur les voies 1 et 3. Très sollicité lors de sessions de mix et de scratch, il est considéré comme un piece d'usure. Vous pouvez replacer facilement et rapidement ce crossfader grâce aux vis cruciformes et au connecteur 5 broches.
12 - Bouton rotatif CUE LEVEL (niveau du casque)
Réglage du niveau de la sortie casque. Ce réglage dépend de la position du bouton rotatif CUE MIXER (vous entendez la voie CUE ou le master).
13 - Bouton rota f CUE MIXER
Réglage du mixage entre l'entrée CUE scélectionnée et la sortie du Master, idéal pour un mixage précis. Lorsque le bouton est tourné à fond vers la gauche vous entendrez le CUE, quand il est tourné à fond vers la droite vous entendez la sortie Mater.
14 - Touches CUE 1, 2 et 3
Ces touches vous permettent de sélectionner la voie CUE désirée. Le témoin lumineux de la touche s'allume quand vous activez une voie CUE. Le mode CUE vous permit d'envoyer le signal audio de la voie sélectionnée à votre casque. Le niveau de la voie CUE peut être régle avec le bouton CUE LEVEL (12). Assurez vous que le niveau soit au minimum avant demettre votre casque. Assurez vous que le bouton CUE MIXER soit tourné à fond vers la droite pour entendre la piste CUE et non pas le master.
15 - Bouton rota f MASTER
Réglage du niveau de sortie du Master.
16 - Vumetre à LEDs
Indique les niveaux de sortie du Master.
17 - Switch CH1 et CH3
Sélecteur de la source audio, Phono, USB ou Ligne.

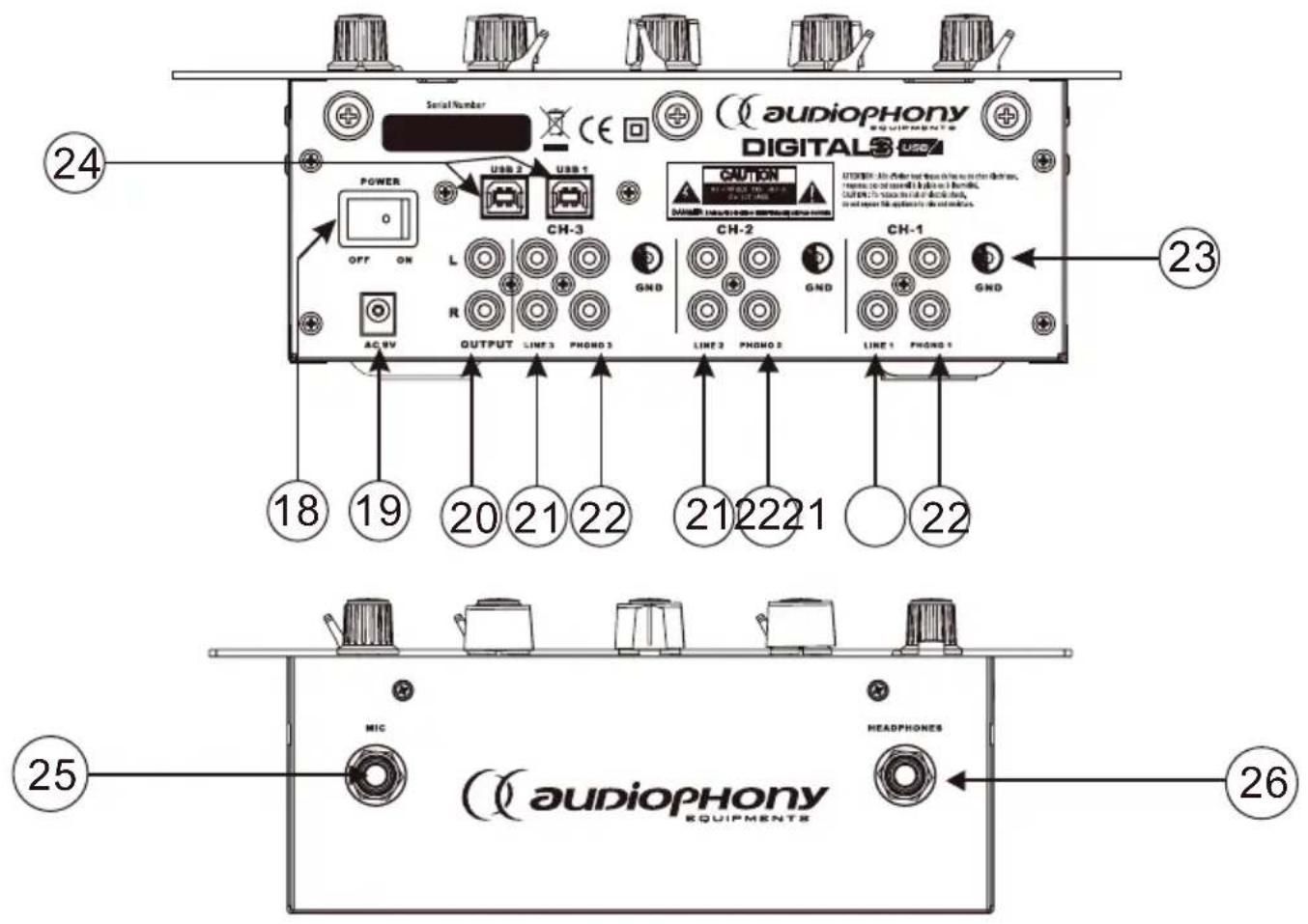

- Panneau arrête
18 - Interrupteur d'alimenta on
Permet de mettre le DIGITAL-3 sous et hors tension.
NB: Assurez vous que votre DIGITAL-3 est sous tension avant le système d'amplification.
19 - Connecteur d'alimenta on externe
Connectez ici le cordon d'alimentation du bloc d'alimentation fourni puis, reliez au secteur le bloc alimenta on.
20 - Sor e MASTER
Fiche RCA asymétrique permettant de relier le DIGITAL-3 à un amplificateur, un contrôle actif, un amplificateur, ...etc.
21 - Entre Ligne 1, 2 et 3
Entrées permettant de connecter des sources de niveau ligne tels que les lecteurs CD.
22 - Entrees PHONO 1, 2 et 3
Entrées de niveau phono si les switches précédents sont du coté PHONO donc, prévues pour relier des platines vinyle ne disposant pas de sortie ligne.
23 - Masses
Reliez sur ces fiches les masses de vos platines vinyle.
24 - Connecteur USB1, USB2
Cette entree permete de relier un ordinateur equipede ports USB. Le DIGITAL-3 se compeote commeune carte son pour votre ordinateur. Un temps de reconnaissance de l'interface interne par voire ordinateur est necessaire pour que cette interface soit utilisable. Une fois identifie, le DIGITAL-3 sera considere comme un peripherique audio par I'ordinateur auquel il est relié.
Reportez vous à la fin de ce manuel pour plus de détails sur les ports USB utilisés par les tables de mixage.
25 - Entre Microphone
Jack 6,35 asymétrique.
26 - Sortie casque
Jack 6,35 stereo.
4 - U lisa on d'une table de mixage en associa on avec un ordinateur
Les ports USB permettent de faire la lecture et l'enregistrement de données audio directement d'un ordinateur.
Il suffit de brancher un cable USB du PC au mixer, et les drivers s'installeront automatiquement.
On peut donc lancer tous les types de fichiers audio MP3, WMA, WAV...
On peut également enregistrer son mix directement sur le disque dur de l'ordinateur.
Chaque port USB peut enregistrer et faire la lecture en même temps.
L'interface USB du mixer est reconnu comme une carte son USB standard (USB Audio Device ou USB Audio CODEC).
Tous les signaux audio de l'ordinateur seront acheminés à la console de mixage via le cable USB.
Chaque prise USB sur la console de mixage apparait comme un apparéil audio USB distinct sur l'ordinateur. Il est possible de faire la lecture de deux fichiers audio simultanément sur un ordinateur et d'acheminer ces mêmes flots de données audio à des canaux séparés de votre console de mixage à l'aide de deux câbles USB.
On peut ainsi bénéficier de tous les avantages à la fois d'un base de données audio et de la souplesse d'utilisation d'un mixer. Ainsi on gagne en ergonomie et en qualité audio.
La société AUDIOPHONY apporte le plus grand soin à la fabrication de ses produits pour vous garantir la qualité. Des modifications peuvent donc être effectues sans notification préalable. C'est pourquoit les caractéristiques techniques et la configuration physique des produits peuvent différer des specifications et illustrations représentées dans ce manuel.
