DJazz Pro - Table de mixage Audiophony - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Table de mixage 4 canaux, EQ 3 bandes par canal, effets intégrés, connectivité USB, sortie casque, alimentation externe.
Utilisation	Idéale pour les DJ, événements live, et mixage en studio. Facilité d'utilisation pour les débutants et les professionnels.
Maintenance et réparation	Nettoyer régulièrement les faders et les potentiomètres. Vérifier les connexions et les câbles pour éviter les problèmes de son.
Sécurité	Utiliser avec une alimentation appropriée. Éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Compatibilité avec divers équipements audio, garantie constructeur, support technique disponible.

FOIRE AUX QUESTIONS - DJazz Pro Audiophony

Comment connecter des appareils audio à la table de mixage Audiophony DJazz Pro ?

Vous pouvez connecter des appareils audio via les entrées RCA, XLR ou jack 6,35 mm. Assurez-vous d'utiliser les câbles appropriés pour chaque type de connexion.

Que faire si le son est trop faible sur la table de mixage ?

Vérifiez que les niveaux de gain sur chaque canal sont correctement réglés. Assurez-vous également que le volume maître est suffisamment élevé.

Comment ajuster les effets audio sur la DJazz Pro ?

Utilisez le bouton d'effet sur chaque canal pour choisir et ajuster les effets souhaités. Consultez le manuel pour les détails sur chaque effet disponible.

La table de mixage ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que la prise électrique fonctionne. Essayez de changer de prise si nécessaire.

Comment enregistrer une session audio depuis la DJazz Pro ?

Connectez un appareil d'enregistrement à la sortie master de la table de mixage. Assurez-vous que le niveau de sortie est adéquat pour l'enregistrement.

Y a-t-il une fonction de pré-écoute sur la DJazz Pro ?

Oui, la table de mixage Audiophony DJazz Pro dispose d'une fonction de pré-écoute sur chaque canal, accessible via le bouton 'CUE'.

Comment nettoyer ma table de mixage Audiophony DJazz Pro ?

Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager les composants.

Est-ce que la DJazz Pro est compatible avec les logiciels de DJ ?

Oui, la DJazz Pro peut être utilisée avec des logiciels de DJ via une interface audio, mais vérifiez la compatibilité spécifique des logiciels que vous souhaitez utiliser.

Que faire si un canal ne fonctionne pas ?

Vérifiez les câbles de connexion et assurez-vous que le gain et le volume du canal sont correctement réglés. Si le problème persiste, il pourrait y avoir un problème matériel.

Comment mettre à jour le firmware de la table de mixage ?

Consultez le site web d'Audiophony pour télécharger les mises à jour de firmware et suivez les instructions fournies pour le processus de mise à jour.

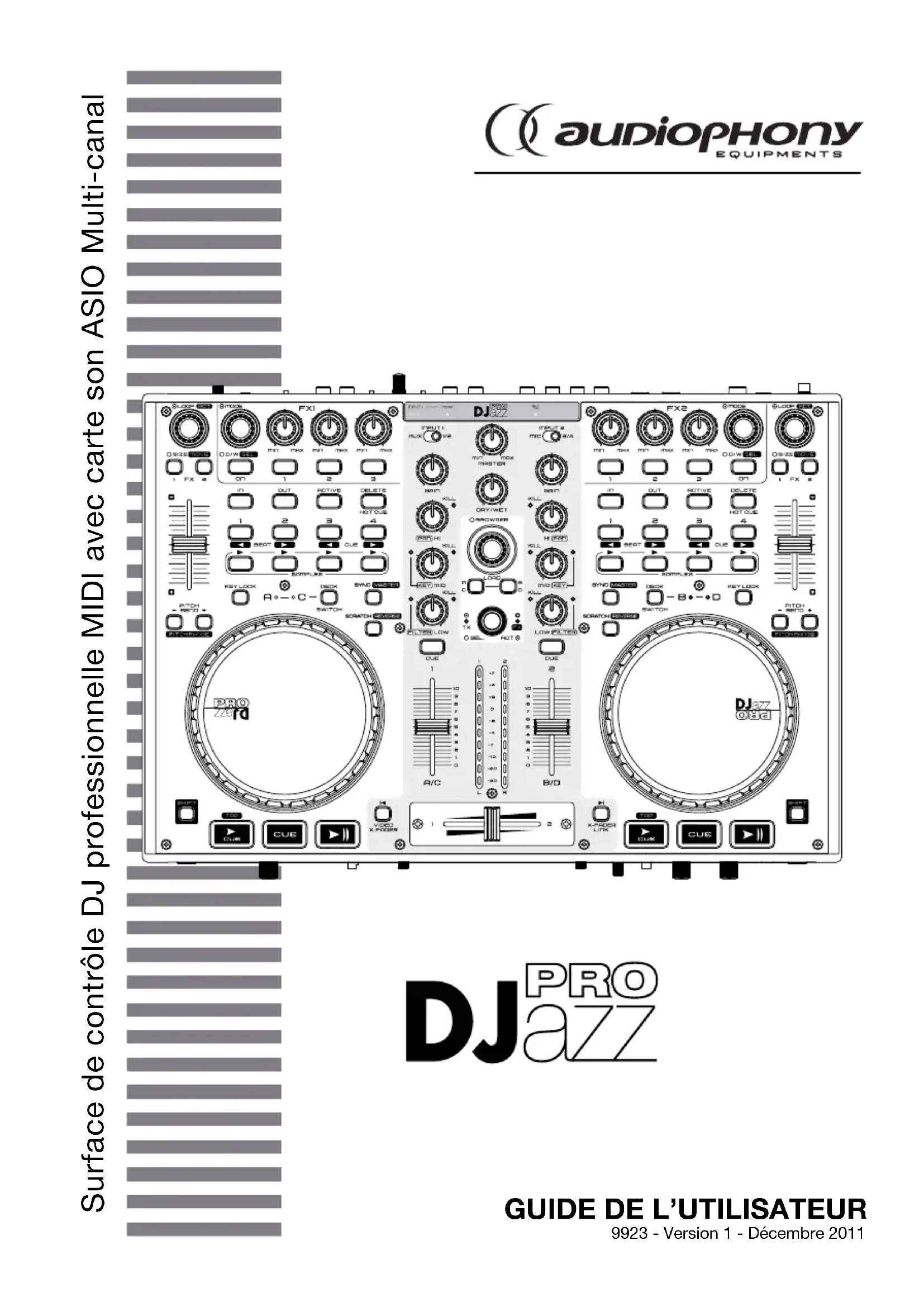

MODE D'EMPLOI DJazz Pro Audiophony

1 - Instructions de sécurité

Informations importantes de sécurité

Cet apparéil a été créé pour fonctionner en lieu chauffé et isolé de toute forme d'humidité ou de projection d'eau. Toute'utilisation en lieu humide, non-protegé, ou soumis à des variations de températures importantes peu représentier un risque tant pour l' apparéil que pour toute personne à proximité.

Cet apparéil contient à l'intérieur de son boitier, des parties non isolées sous tensions suffisamment élevées pour représenter un risque de choc électrique. Vous ne doivent enaucun cas réaliser la maintenance de cet apparéil lorsqu'elles-ci est sous tension.

Seuls les services techniques compétents et reconnus par HITMUSIC sont habilités à réaliser la maintenance de cet apparéil. Les gestes courants d'entretien doivent respecter les précautions de ce manuel.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION : Afin de réduire les risques de chocs électriques, ne retirez jamais les capots. Il n'y a aucune piece réparable par l'utilisateur à l'intérieur. Contactez un service technique compétent pour la maintenance de cet apparéil.

Risque d'électrocution

Afin de prévenir les risques d'électrocution, n'utilise pas de rallonge, de prise multiple ou tout autre système de raccordement sans que les parties metalliques en contact soient complètement hors de portée.

Niveau sonores

Les systèmes de sonorisation sont capables de délivrer un niveau sonore (SPL) nuisible à la santé humaine. Les niveaux de pression sonore apparentment non critiques peuvent endommager l'audition si la personne y est exposée sur une longue période.
Ne pas stationner à proximé immediate des enceintes acoustiques en fonctionnement.

Protection de l'environnement

• L'environnement est une cause que défend HITMUSIC, nous commercialisons uniquement des produits propres, conformes aux normes ROHS.
• Votre produit est composé de matériaux qui doivent être recyclés, ne le jetez pas dans votre poubelle, apportez-le dans un centre de collecte sélective mis en place à proximité de votre résidence. Les centres de services agreeés vous reprendront leur apparéil en fin de vie afin de procéder à sa destruction dans le respect des règles de l'environnement.
• Pour plus de renseignements http://www.hitmusic.fr/directives-deee.php.

Symboles utilisés

Le symbole IMPORTANT signale une Recommendation d'utilisation importante.

Le symbole CAUTION signale un risque de dégradation du produit.

Le symbole WARNING signale un risque d'atteinte à l'intégrité physique de l'utilisateur et de toute autre personne présente.
Le produit peut de plus être endommagé.

Instructions et recommendations

1 - Lisez les instructions :

Il est conseilé de bien dire toutes les instructions d'utilisation et de fonctionnement avant l'utilisation de l'appareil.

2 - Conservez les instructions :

Il est conseilé de conserver les instructions d'utilisation et de fonctionnement ultérieurement.

3 - Considérez les averissements :

Il est conseilé de bien prendre en compte tous les avertissements et toutes les instructions de fonctionnement du produit.

4 - Suívez les instructions :

Il est conseilé de bien suivir toutes les instructions de fonctionnement et d'utilisation.

5-Eau et humidité:

N'utilisez pas cet apparéil à proximité de l'eau, par exemple près d'une baignoire, d'un lavabo, d'un évier ou d'une bassine; ni dans un endroit humide ou pres d'une piscine, etc...

6 - L'installation :

Ne posez pas cet apparéil sur un meuble roulant, un trédied, un support ou une table instables. L' apparéil risquerait de tomber

blessant gravement un enfant ou un adulte et de s'abimer sérieusement. Utilisez seulement un meuble roulant, une étagère, un trépied, un support ou une table recommends par le fabricant ou vendus avec l'appareil. Dans

tous les cas pour installer l'appareil il est conseilé de suivre les instructions du fabricant et d'utiliser des instruments recommendés par celui-ci.

Il est fortement conseilé de déplacer avec prudence le meuble roulant quand l'appareil se trouve dessus. Des arrêts brutaux, une trop forts poussee et des surfaces rugueuses risqueraient de renverser l'ensemble.

7 - Montage en plafonnier ou sur un mur :

Il est recommendé de contacter votre revendeur avant tout montage.

8-Aération:

Les fentes et ouvertures dans le boitier sont prévues pour l'aération, pour assurer une'utilisation en toute confiance du produit et pour éviter une surchauffe.

Ces ouvertures ne doivent donc pas etre obstruées ni recouvertes. Il faut faire attention a ne jamais obstruer ces ouvertures en plaçant le produit sur un lit, un canape, une couverture ou autre surface de ce style. Cet apparéil ne devrait pas etre place dans une installation fermée tels une valise ou un rack a moins qu'une aération ait ete prévue ou que les instructions du fabricant aient ete suivies.

9-Chaleur:

Il est conseilé de prendre le produit éloigné des sources de chaleur tels les radiateurs, les poèles, les reflecteurs de chaleur ou autres produits (ainsi que les amplificateurs) qui produit de la chaleur.

10 - Alimentation électrique :

Ce produit fonctionne seulement sur le voltage indiqué sur une étiquette au dos de l'appareil. Si vous n'êtes pas sur du voltage de votre installation électrique, consultez votre revendeur ou votre e d'électricité.

11 - Protection des cables électriques:

Il faut veiller à ce que les cables électriques ne soient pas susceptibles d'être piétinés ou pincés par des objets placés dessus ou contre, en faisant un particulièrement attention aux cables au niveau des de leur point de sortie sur l'appareil.

12-Pour nettoyer:

Débranchez l'appareil avant de le nettoyer. N'utilisez pas d'accessoires non conseillés par le fabricant. Utilisez un chiffon humide sur la surface de l'appareil. Ne passez pas l'appareil sous l'eau.

13 - Période de non utilisation :

Débranche le cordon d'alimentation de votre lecteur si vous ne l'utilise pas durant une longue période.

14 - Pénétration d'objets ou de liquides :

Ne laisses jamais pénétrer d'objets en tout genre dans cet apparéil à travers les ouvertures car ils risqueraient de provoquer un incendie ou une décharge électrique.

Ne repandez jamais de liquides en tout genre sur le produit.

15 - Dommages nécessitant un entretien :

Adressez-vous à des personnes qualifiées dans les cas suivants :

• Quand le cordon d'alimentation ou la prise est abimé(e).

• Si du liquide a eté repandu ou si des objets sont tombés dans l'appareil.

• Si le produit a ete au contact de plue ou d'eau.

• Si le produit ne fonctionne pas normalement en suivant les instructions.
• Si le produit a pris un choc.

16 - Entretien/revision :

N'essayez pas de réviser vous-même ce produit.
Cela vous exposerait à une dangereuse tension.
Adressez-vous à un personnel qualifié.

17 - Milieu de fonctionnement :

Température et humidité du milieu de fonctionnement: De +5 à +35°; humidité relative inférieure à 85% (orifice de ventilation non obstrués).

N'installez pas l'appareil dans un endroit mal ventilé ou dans un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

2 - Introduction

Mettez du DJazz dans votre musique avec cette nouvelle surface de contrôle professionnelle pour logiciel DJ.

Compatible avec les meilleurs logiciels du marché et capable de piloter jusqu'à 4 canaux, elle intègre le contrôle de vos platines et de votre table de mixage virtuelles, avec une quantité incroyables de fonctions : Sampleur, Effets, Boucles, HotCue, ... Chaque section de votre logiciel est sous contrôle.

Equipée d'une carte son compatible ASIO et d'un driver dédié, la surface de contrôle DJazz offre une qualité de son inégalée et une latence imperceptible.

Et pour une plus grande facilité d'utilisation, nous vous fournissons le mapping intégral pour Virtual DJ Pro et Traktor, incluant la gestion de la vente, des effets, des samples, des boucles, etc...

3 - Caracteristiques generales

Contrôleur de logiciel DJ compatible MIDI (Mac OS X et Windows)

• Compatibilité MIDI native (sans driver)
• Norme MIDI USB entrée/sorting
• 6 encodeurs relatifs sans fin avec bouton poussoir
  16 encodeurs directs avec gestion des sauts de valeurs
• 54 boutons avec gestion des LEDs par MIDI input
• 6 boutons couples avec gestion des LEDs par MIDI input
• 4 faders encodeurs directs avec gestion des sauts de valeurs
• 1 crossfader amovible et régiable (encodeurs direct) avec gestion des sauts de valeurs
• 2 jogwheel (encodeurs relatifs/directs) haute résolution avec réglage de sensibilité
  1 afficheur central 20 LEDs
• 2 boutons Shift pour doubler les adrissages MIDI

Interface audio numérique complète

• Compatible Windows en natif (WDM) sans driver
• Compatible Windows via driver ASIO (multipiste)
• Compatible MacOSX en natif (Core Audio) sans driver
• Driver ASIO dédié fourni
• 1 entree stereo Line/phono sur RCA compatible CD/Vinyls Timecode
• 1 entree stereo Line/phono sur RCA avec gestion du gain d'entree mode Thru, compatible CD/Vinyls Timecode
• 1 entrée stéreo Aux sur mini-jack avec gestion du gain d'entrée et mode Thru
• 1 entrée Mic sur jack 6.35
  Section casque complete:
  Sortie mini-jack 3.5
  Sortie jack 6.35
• Réglage du volume sur potentiamètre
• Réglage du dosage CUE/MIX sur potentiamètre
  Sortie symétrique sur jack 6.35
  Sortie asymétrique sur RCA
• Sortie REC à travers le port USB
  Conversion A/D: 24 bits - 96kHz
• Fréquence de restitution : 16 bits 44.1/48kHz

Autres caractéristiques

• Alimentation : USB 5V 500mA
• Alimentation externe optionnelle : 6V 2.0A
• Dimensions : 410 x 297 x 65 mm
• Poids: 2.9kg
• Livre avec Virtual DJ Le, Driver ASIO, et mapping pour Virtual DJ Pro et Traktor Pro
• 1 port USB Midi

4 - Préparation

Vérifiez le contenu de l'emballage

L'emballage doit containir les éléments suivants :

Le contrôleur
Le guide de l'utilisateur
1 cable USB-A USB-B
1 CD d'installation : Utility Disk

Installation de l'appareil

• Installez le contrôleur sur une surface plane
  Assurez you que contrôle soit installe dans un endroit correctement ventilé et où il ne sera pas directement exposé aux rayons solaires, ni à de trop fortes températures ou à une trop grande humidité.

5 - Synoptique de première mise en route

Avec Windows® Avec MAC O
1	Connectez le DJazz à l'ordinateur via le port USB
2	Laissez Windows installer le nouveau périphérique
3	Installer le pilote ASIO dédié livre sur le CD "Utility Disk"
4	Redémarrer l'ordinateur pour que les changements soient pris en compte
5	Installer le logiciel Virtual DJ LE livre sur le CD "Utility Disk"
6	Configurer Virtual DJ LE pour qu'il fonctionne avec le pilote ASIO et sur les bons ports*

1	Connectez le DJazz à l'ordinateur via le port USB
2	Installer le logiciel Virtual DJ LE livre sur le CD "Utility Disk"
3	Configurer Virtual DJ LE pour qu'il fonctionne sur les bonsports*

Note : Si vous utilisez deja Virtual DJ PRO, vous devez récapérer les fichiers de mapping livrés.

Ces fichiers sont sur le CD "Utility Disk".

• Les détails concernant les derniers régles sont disponibles plus loin dans ce manuel

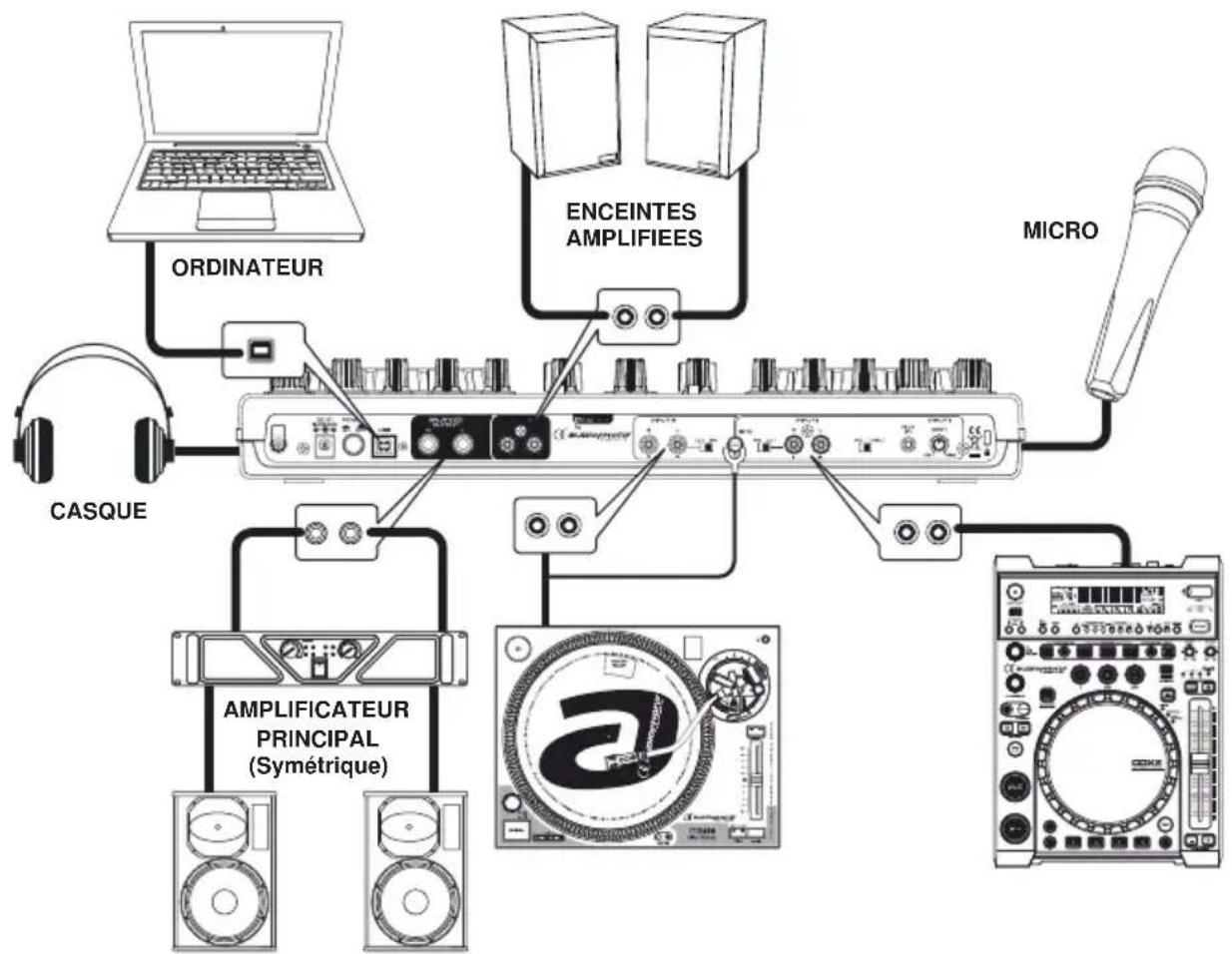

6 - Connexions typiques

La figure ci-dessous montre une des utilisations possibles du DJazz.
Vouss pouvez bien sur l'utiliser de différentes manieres.

7 - Installation des pilotes et logiciels sous Windows®

7.1 - Première connexion à votre ordinateur

• Quel que soit votre système d'exploitation, le driver utilisé par le DJazz est un standard. L'appareil ne nécessite donc pas d'installation de driver spécifique. Pour une'utilisation en ASIO (multipiste), veuillez dire la paragraph 7.2.
• Sous PC Windows Seven, Vista ou XP :

Une icône indique qu'un nouveau périphérique a été détecté.

Le système d'exploitation installe alors le driver de type USB AUDIO DEVICE ou USB AUDIO CODEC.

Il est nécessaire de laisser le système d'exploitation terminer son installation avant l'utilisation du DJazz. Cette procédure prend quelques secondes, et se termine avec l' apparition d'une fenêtre signalant que le périhérique est pré à être utilisé.
Sous MAC OSX:

L'interface est automatique reconnue et ne nécessite aucune installation de driver.

7.2 - Installation du pilote ASIO dédié (sous Windows® uniquely)

• Avant de procedar à l'installation du pilote ASIO, connectez le DJazz à votre ordinateur et laissez la procédure de reconnaissance du périhérique allez au bout. Un message vous indiquera que le matériel est reconnu et pré à l'emploi.
• Le pilote ASIO spécifique au DJazz est fourni avec le DJazz.

Il se trouve sur le CD "Utility Disk"

• Ouvrez le repertoire "DJazz Pro/Drivers ASIO/AUDIOPHONY_DJazz_Pro_WIN32_2.9.34" si votre système est de type 32 bits.
• Ouvrez le repertoire "DJazz Pro/Drivers ASIO/Drivers ASIO/AUDIOPHONY_DJazz_Pro_X64_2.9.34" si votre système est de type 64 bits.

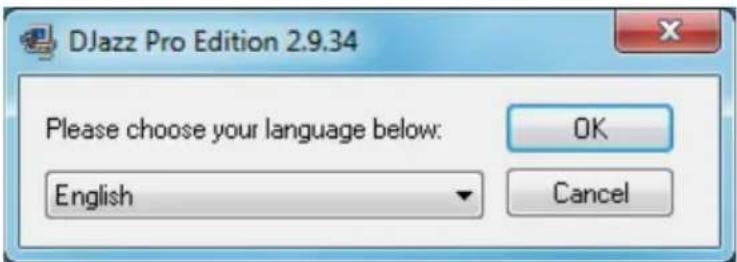

• Sélectionnez la langue de votre choix :

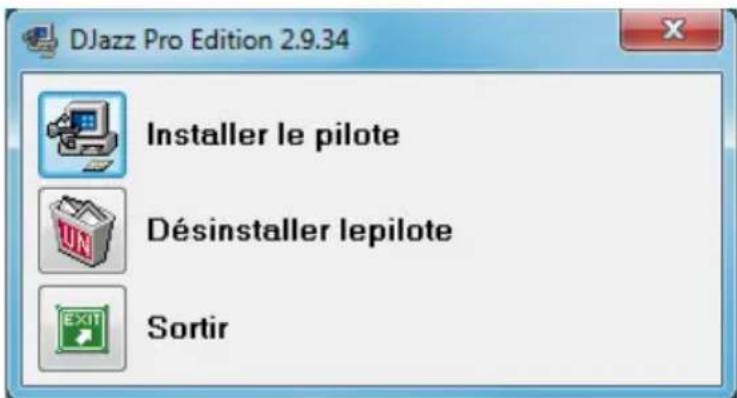

• Cliquez sur "Installer le pilote":

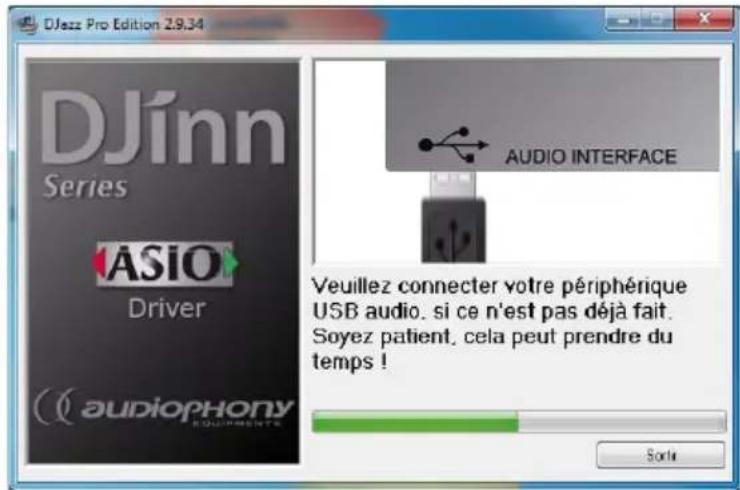

• L'installation du pilote commence.

• Sous Windows 7, l'UAC vérifie chaque processus d'installation, c'est pourquoi à intervalles réguliers des boîtes de dialogue vous demanderont de confirmer l'installations des différentes parties du pilote. Cliquez sur "OUI" à chaque fois.
• A la fin de l'installation, vous doivent redémarrer l'ordinateur pour que les changements prennten effet.

7.3 - Installation du logiciel Virtual DJ LE sous Windows

• Ouvrez le CD "Utility Disk".
  Double cliquez sur "install_virtualdj_le_ v7.0.5.msi".

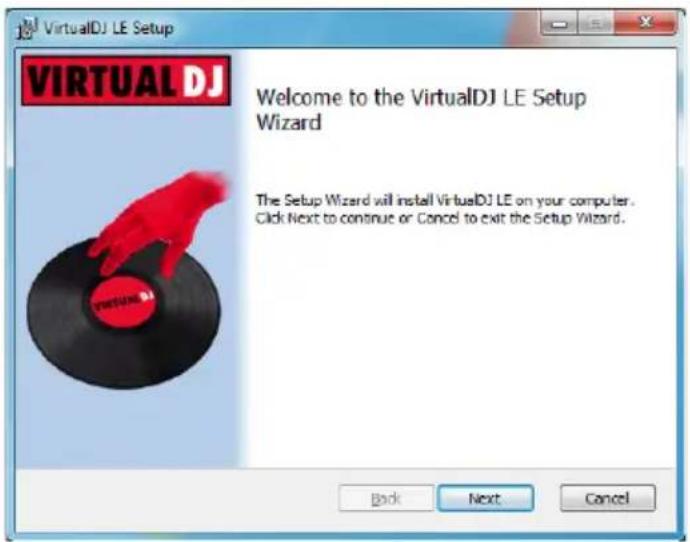

• La boîte de dialogue du processus d'installation apparait.

Comme pour l'installation du pilote ASIO, sous Windows 7, l'UAC vérifie chaque processus d'installation, cliquez sur "OUI" pour autoriser l'installation.

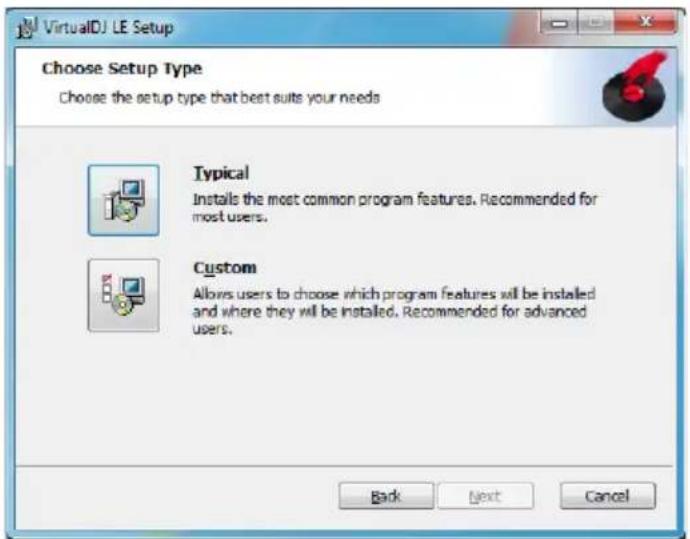

• Sélectionnez une installation typique puis cliquez sur Next.
• Sur la fenêtre suivante, cliquez sur Install pour lancer l'installation du logiciel.

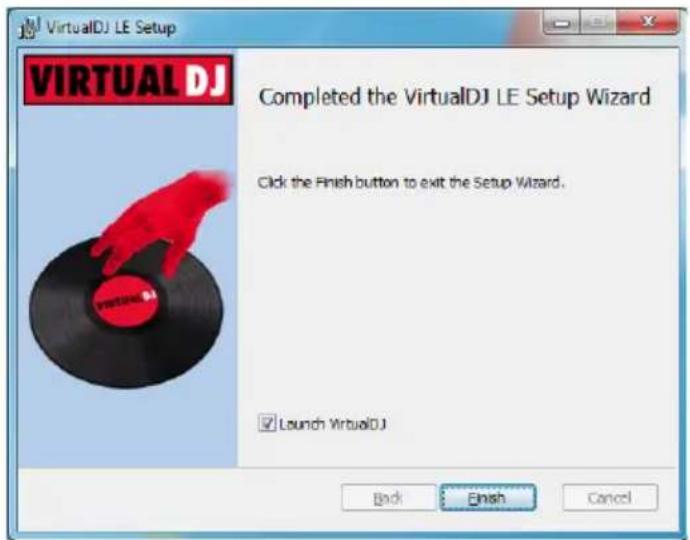

• Validez la fin de l'installation et lancez Virtual DJ LE (Vérifiéz que le DJazz soit connecté à votre ordinateur pour qu'il soit reconnu par le logiciel).

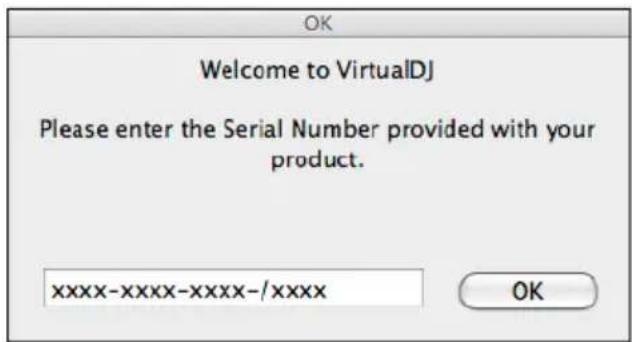

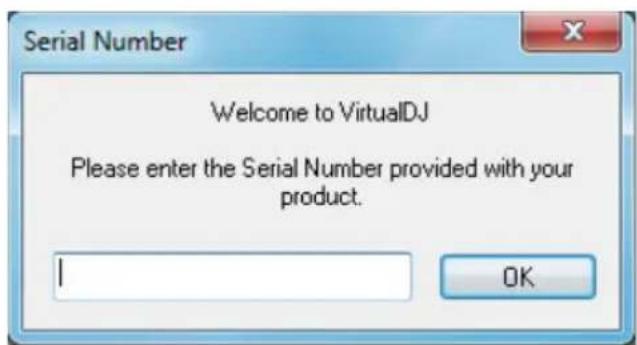

• A la première ouverture, une boîte de dialogue vous demande un numéro de série.

Ce numero de série se trouve sur la pochette du Utility Disk.

A l'ouverture vous verrez apparaitre un message d'erreur.
C'est normal, reportez vous au paragraphe suivant pour les détails concernant les paramétrages spécifique au DJazz.

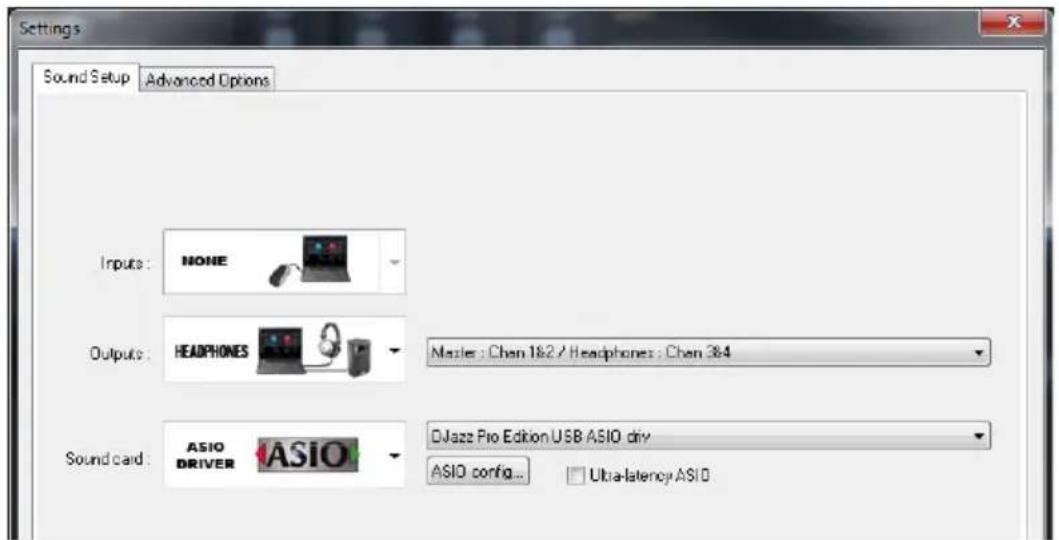

7.4 - Préparation et réglages pour Virtual DJ LE (Indispensable)

Ouvrez Virtual DJ LE
- Cliquez sur Config, en haut à droite de la fenêtre du logiciel.

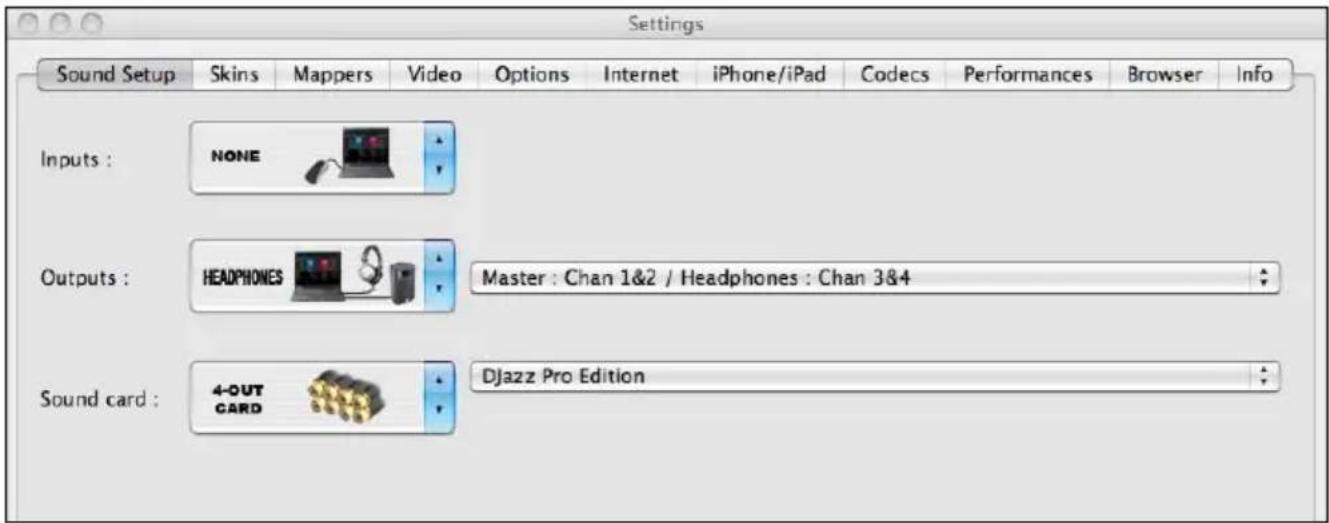

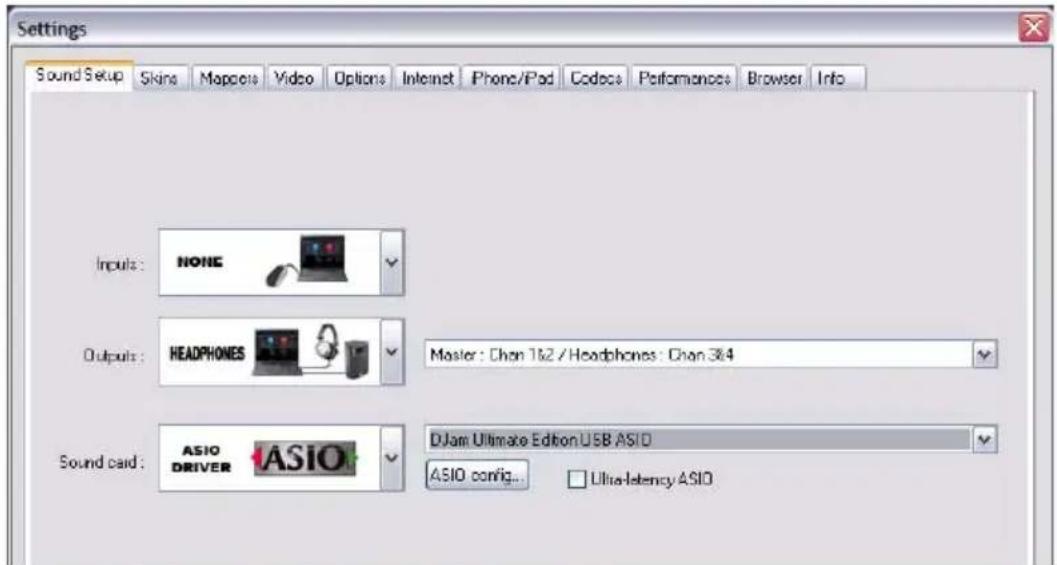

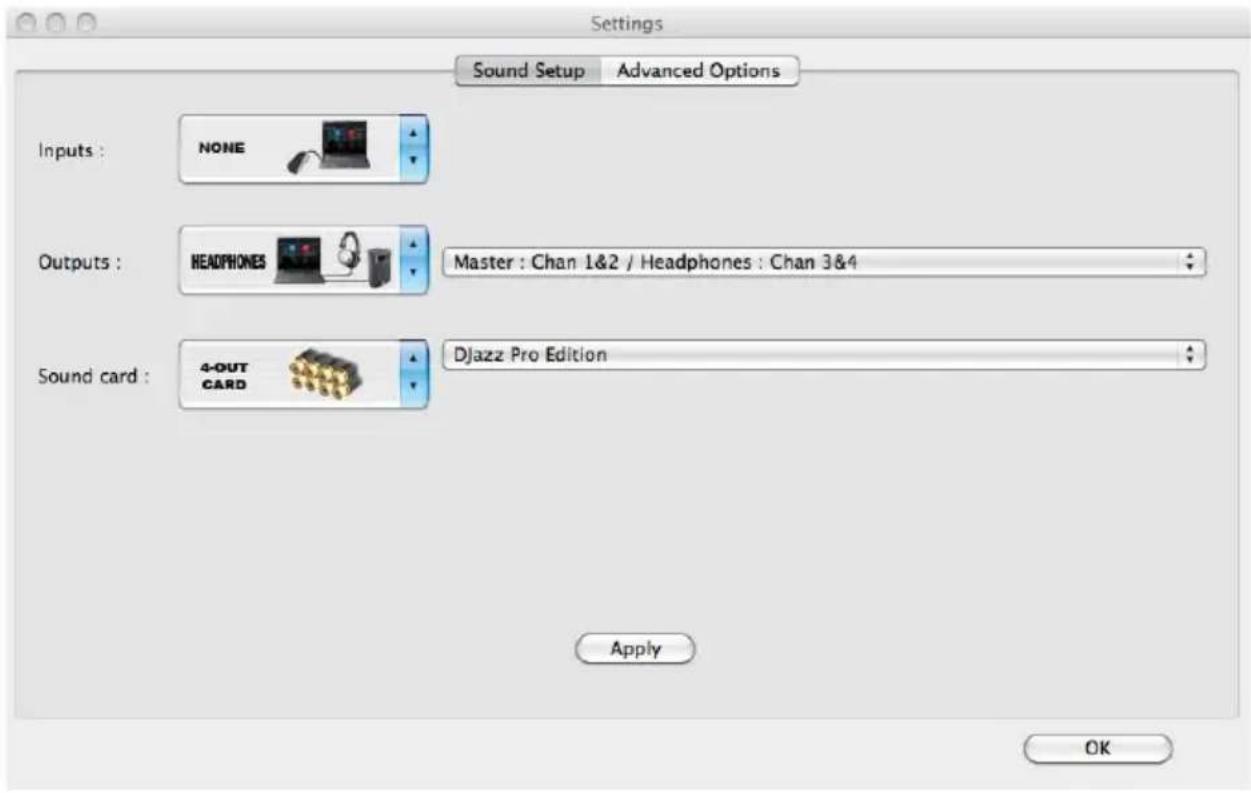

- Ajustez les paramètres tel que le montre la figure ci-dessous :

Inputs: None

• Outputs : Headphone : Master : Chan 1&2 / Headphone : Chan 3&4)

Sound card:ASIO DRIVER:Djazz Pro Edition USB ASIO driv)

7.5 - Préparation du logiciel Virtual DJ PRO sous Windows avant d'utiliser le DJazz

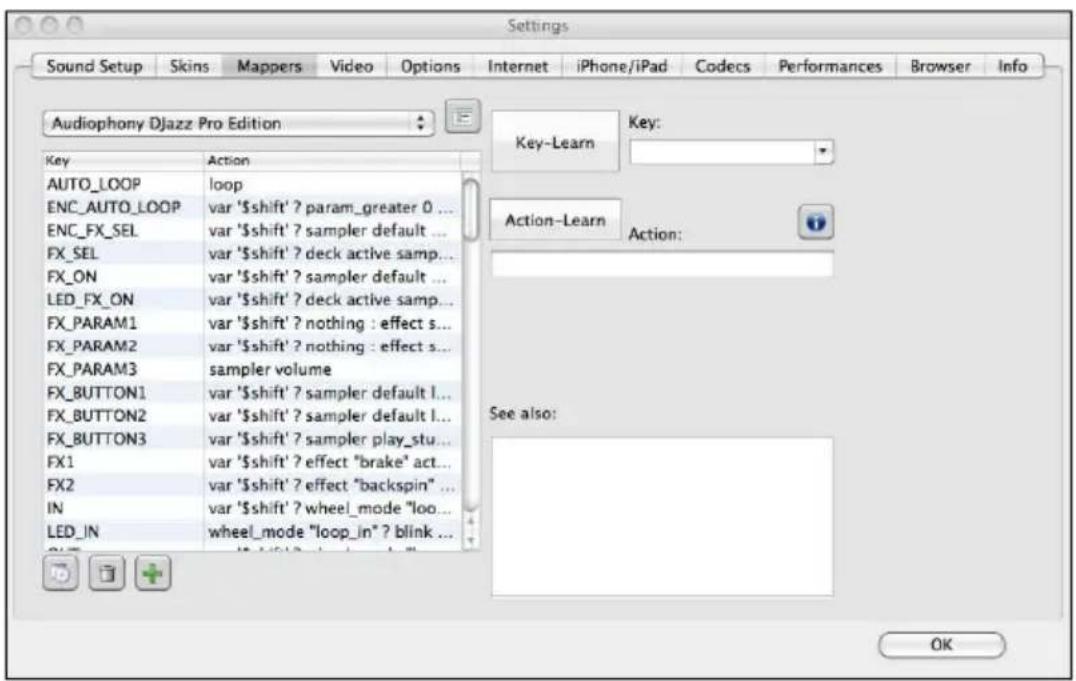

7.5.1 - Utilisation des mappings MIDI fournis

Pour fonctionner correctement avec le DJazz, Virtual DJ PRO nécessite de positionner les fichiers de mapping dans des repertoires spécifiques créé lors de l'installation du logiciel.

• Ouvrez le CD "Utility Disk".
• Ouvrez le dossier D:\Djazz Pro\Virtual DJ Mapping
• Copiez le fichier: DJAZMZIDI.xml dans le dossier: Mes documents\Virtual DJDevices.
• Copiez le fichier : Audiophony DJazz mapping.xml dans le dossier : Mes documents\Virtual DJ\Mappers.
• Fermez puis relancez Virtual DJ PRO pour qu'il prenne en compte ces données spécifiques au DJazz.

7.5.2 - Paramétrage de Virtual DJ PRO sous Windows®

Ouvrez Virtual DJ LE
- Cliquez sur Config, en haut à droite de la fenêtre du logiciel.
- Ajustez les paramétres tel que le montre la figure ci-dessous:

Inputs: None
- Outputs : Headphone : Master : Chan 1&2 / Headphone : Chan 3&4)
Sound card:ASIO DRIVER:Djazz Pro Edition USB ASIO driv)

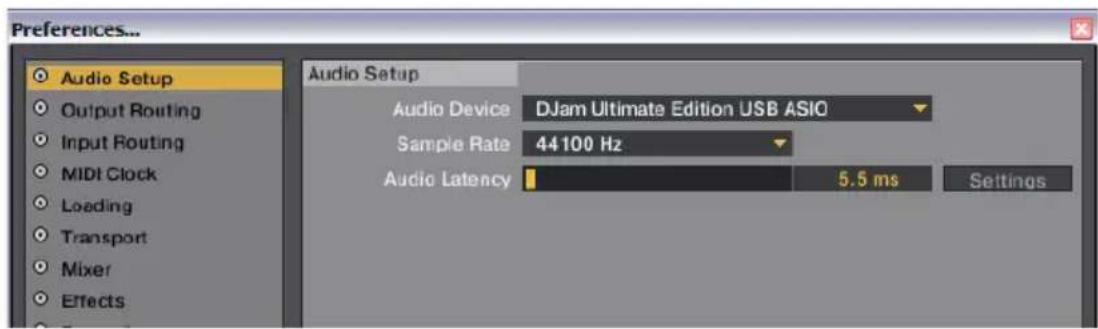

7.6 - Préparation du logiciel Traktor sous Windows® avant d'utiliser le DJazz

Parametes Audio :

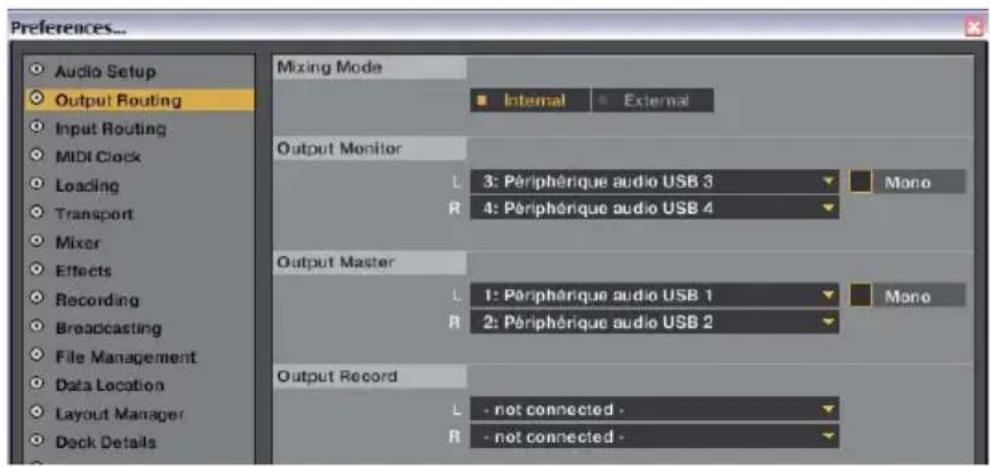

• Paramétres de routage en sortie :

Note : en fonction du pilote installé, le nom du périphérique audio peut changer

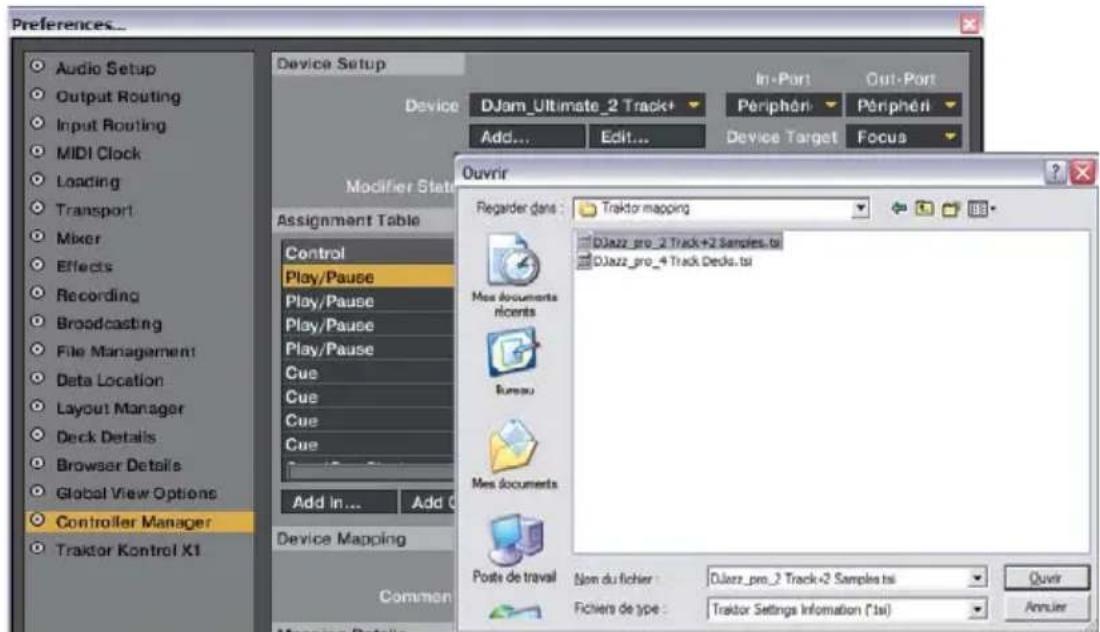

• Importation du mapping : Les fichiers de mapping sont livrés sur le CD "Utility Disk"

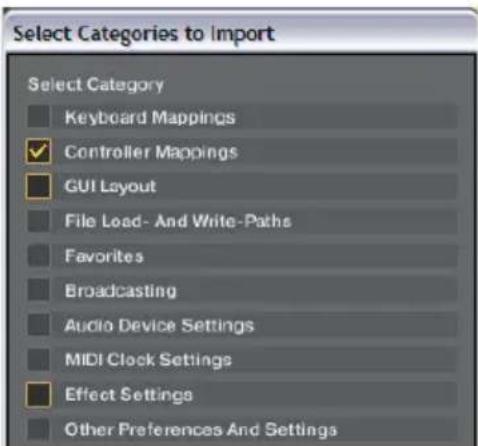

• Sélection des paramètres de mapping :

8 - Installation des pilotes et logiciels sous MAC OS®

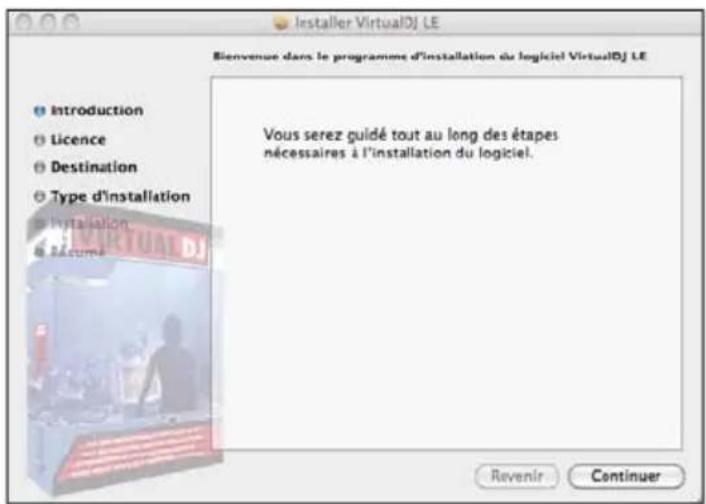

8.1 - Installation du logiciel Virtual DJ LE sous MAC OS®

• Ouvrez le CD "Utility Disk".
  Ouvrez le dossier Djazz Pro
• Décompresssez le fichier : install_virtualdj_le_v7.0.5 pkg sur le bureau.
• Lancez le fichier d'installation.

• Cliquez sur Continuer.

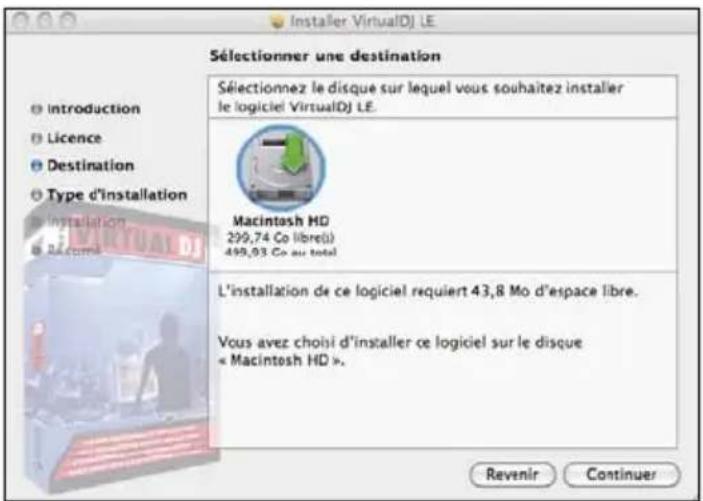

• Par défaut, l'installation se fera sur le disque dur principal.

• Cliquez sur Continuer.

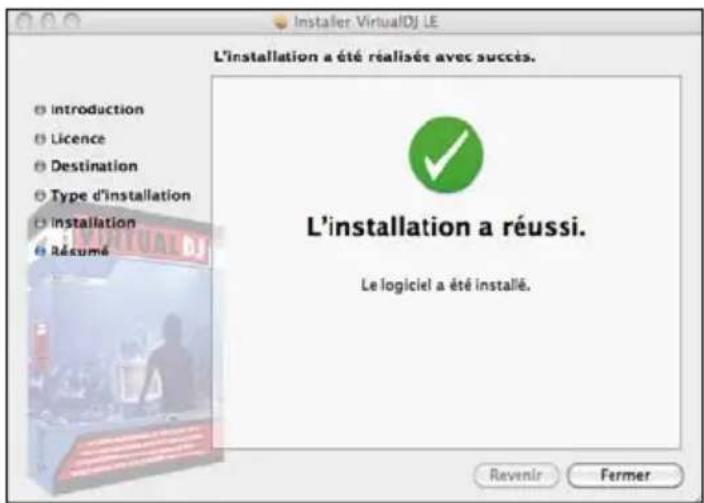

• A la fin de l'installation cliquez sur Fermer.
• A la première ouverture de Virtual DJ LE une boîte de dialogue vous demande le nombre de série du logiciel.

Ce numero ce trouve sur la pochette du CD "Utility Disk".

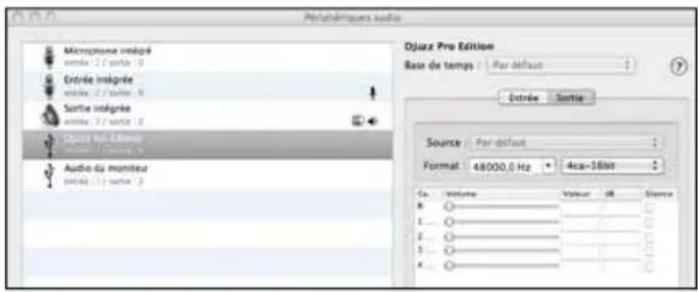

8.2 - Configuration du système avant utilisation du logiciel sous MAC OS®

• Rendez vous dans les réglages des périhériques audio.
• Sélectionnez la ligne "DJazz Pro Edition".
  Assurez you que les niveaux soient tous a 0.

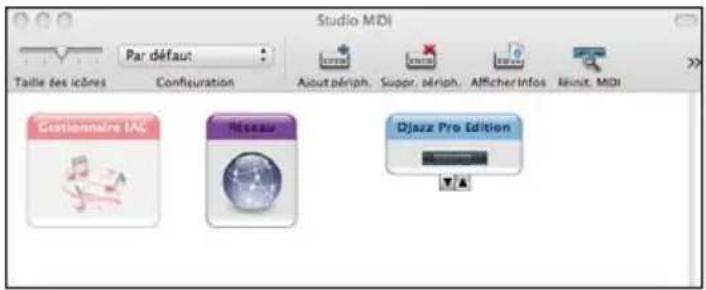

• Rendez vous dans le Studio MIDI et vérifie que le DJazz apparaisse bien.

8.3 - Réglage des options pour Virtual DJ LE sous MAC OS®

8.4 - Réglage des options pour Virtual DJ PRO sous MAC OS®

Ouvrez Virtual DJ.
- Cliquez sur Config en haut à droite de la fenêtre.
Sous l'onglet Sound Setup, positionnez toutes les options tel que le montre la figure ci-dessous.

• Sous l'onglet Mappers, Sélectionnez "Audiophony DJaz Pro Edition" à l'aide du menu déroulant, comme le montre la figure ci-dessous.

9 - Présentation de l'appareil

9.1 - Panneau arrête

1 Attache cable

Permet d'eviter un débranchement intempestif.

2 Entrée alimentation

Permet de raccorder une alimentation externe optionnelle. Utilisez cette alimentation lorsque le port USB de votre ordinateur n'est pas assez puissant.

3 Bouton POWER

Permet de mettre le DJazz sous et hors tension.

4 Port USB

Ce connecteur USB est réservé à une connection USB MIDI avec un ordinateur. Utilisez le cable fourni ou son équivalent d'une longueur maximale de 3 metres.

5 BALANCED OUTPUT

Sortie Master symétrique.

6 MASTER

Sortie Master asymétrique.

7 INPUT 2

Entrée asymétrique Line ou Phono.

La selection de la source ligne ou phono s'effectue grâce au switch (line / phono).

La molette située à coté de cette entrée permet de relier le cable de masse du phono.

L'entrée INPUT 1 est identique.

8 Selecteur LN/PH

Permet la selection du type de source ( ligne ou phono) sur l'entrée correspondante.

9 Molette GND

Permet de raccorder la masse d'une platine vinyle connectée sur l'entrée correspondante.

10 Selcteur PH/THRU

Envoie directement le signal present sur les entrées AUX ou INPUT 1 vers le Master et déconnecte la sortie de l'ordinateur.

La selection de l'entrée AUX ou INPUT 1 se fait en façade via le selecteur de sources du canal 1 (A/C).

Utilisez la position THRU en cas de défaillance de votre ordinateur.

11 Entreux AUX

Raccordez ici un signal de niveau ligne. Positionnez le selector de source du canal 1 sur AUX.

12 GAIN

Permet de régler le gain de l'entrée INPUT 1 ou AUX lorsque vous étés sur la position THRU.

13 Embase Kensington®

Connectez ici votre cable Kensington® pour sécuriser votre apparéil.

9.2 - Panneau avant

1 MIC

Entree micro sur Jack 6,35.

2 MIC LEVEL

Réglage du niveau du micro.

3 MIC ON/OFF

Active ou désactive l'entrée micro.

Permet de régler la sensibilité de la molette correspondante pour adapter son comportement à votre convenance.

Ne règlez pas cette sensibilité au maximum car la réaction de la molette serait trop importante. Ne règlez pas non plus la sensibilité au minimum car dans ce cas la molette ne réagirait plus.

5 X-FADER CURVE

Permet de régler la course du cross-fader.

6 MIXING

Ce fader permet de selectionner graduallement la source pré-écoutee.

7 LEVEL

Permet de régler le niveau de la sortie casque.

HEADPHONE

Sorties casque sur fiche jack 6,35 stéreo ou 3,5 stéreo.

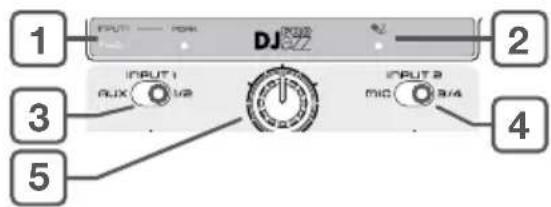

9.3 - Zone de selection des sources (partie centrale)

1 INPUT 1

L'inscription THRU s'allume lorsque la fonction THRU de l'entrée 1 est active.

Si le niveau du signal presente sur l'entrée 1 depasse 2V, la LED PEAK s'allume.

Réglez le niveau avec le potentiamètre GAIN à l'arrière de l'appareil.

2 MIC

S'allume lorsqu'la voie micro est active.

3 Sélecteur INPUT 1

Permet de basculer la voie 1 entre AUX et PHONO/LINE.

4 Selecteur INPUT 2

Permet de basculer la voie 2 entre MIC et PHONO/LINE.

5 Réglage MASTER

Ce potentiemetre regle le niveau de sortie général.
Ajuster correctement ce niveau pour éviter un signal distordu.

Veillez à ce que ce potentiemètre soit sur la position MIN à la mise sous tension du DJazz.

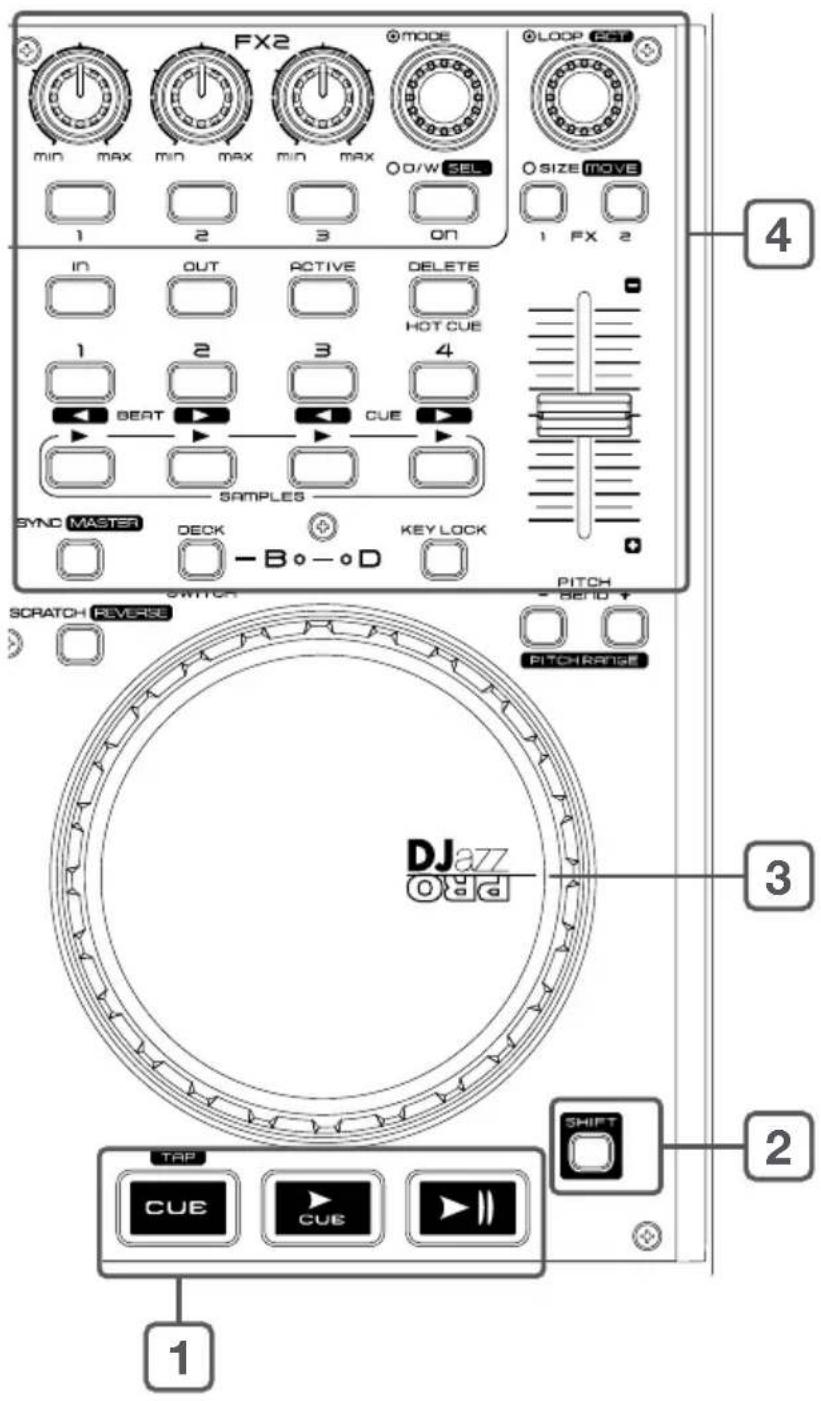

9.4 - Deck (Gauge ou droite)

• L'intégralité des fonctionnalités citées ci-dessous dépendant du logiciel que vous utilisez avec votre interface.
• Veuillez prendre pour reference le manuel du logiciel que vous utilisez. Vous trouverez en fin de ce manuel la MIDI-Map du DJazz vous permettant la configuration du matériel avec tout logiciel compatible MIDI.

1 Zone de gestion de la lecture
2 Touche SHIFT Permet de basculer les informations MIDI.
3 Molette tactile
Vous pouvez appliquer une rotation de la molette sans activer le bouton central en utilisant l'anneau extérieur de la molette.
Vous pouvez utiliser la partie centrale de la molette en fonction du mode de Jog.
4 Zone de gestion des effets

10 - Personalisations

Certaines fonctions sont paramétrables de sorte que l'utilisateur peut personnaliser le comportement du DJazz.

Les fonctions personalisables sont les suivantes : L'affection des canaux, Les touches SHIFT, les Samples et la fonction KILL des potentiemêtres d'égalisation.

Pour visualiser l'etat des personnalisations en cours, appuyez sur la touche DECK SWITCH du deck de gauche pendant plus de 3 secondes puis, sans relacher cette touche, appuyez sur l'encodeur central.

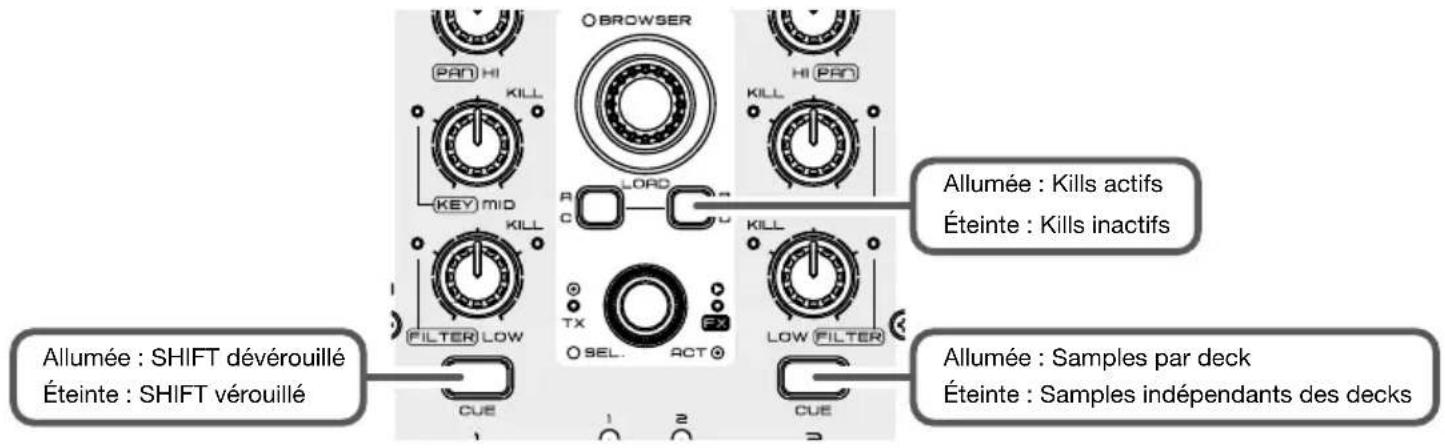

Les LED's allumées indiquent l'etat des personnalisations en cours :

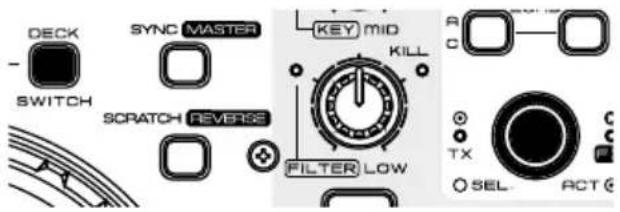

Les visuels suivants vous montrent les touches sur lesquelles il faut appuyer pour réaliser les personnalisations.

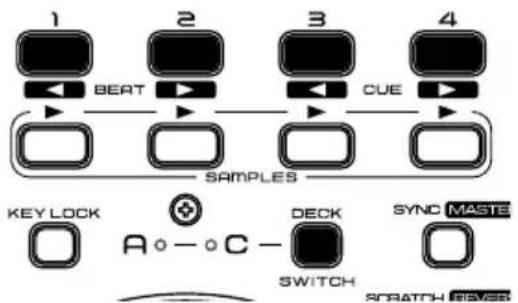

10.1 - L'affection des canaux

L'affection des canaux se fait avec les touches CUE du deck de gauche :

Pour modifier l'affection des canaux, appuyez sur la touche DECK SWITCH du deck de gauche pendant plus de 3 secondes puis, sans relacher cette touche, appuyez sur la touche CUE de votrechoix.

CUE1 allumée Canaux 1 à 4

CUE2 allumée Canaux 5 à 8

CUE3 allumée Canaux 9 à 12

CUE4 allumée Canaux 13 à 16

10.2 - Comportement de la touche SHIFT (gauche et droite)

Pour modifier le comportement de la touche SHIFT, appuyez sur la touche DECK SWITCH du deck de gauche pendant plus de 3 secondes puis, sans relâcher cette touche, appuyez sur la touche CUE de la voie 1 du mixer central.

Le MODE 1 est le mode par défaut.

Lorsque la touche CUE de la voie 1 est allumée, vous etes en mode 1.

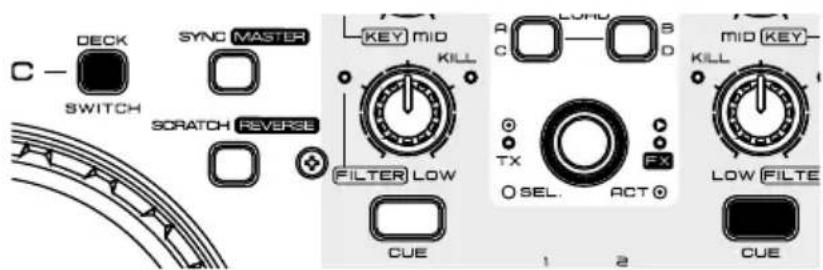

10.3 - Comportement des touches SAMPLES

Les touches SAMPLES peuvent être soit affectées au deck auquel elles appartiennent soit disponibles pour les deux decks à la fois. Ces options dépendent du logiciel que vous utilisez.

Pour modifier le type d'affection, appuyez sur la touche DECK SWITCH du deck de

gauche pendant plus de 3 secondes puis, sans relâcher cette touche, appuyez sur la touche CUE de la voie 2 du mixer central.

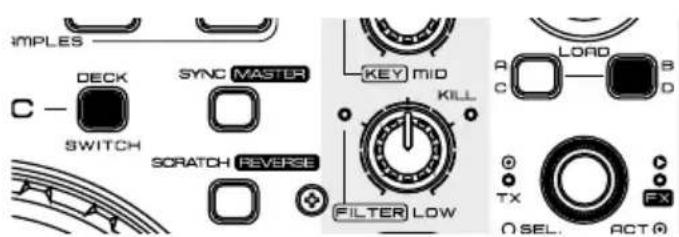

10.4 - Activation/désactivation de la fonction KILL des potentiometres d'égalisation

Pour activer ou désactiver la fonction KILL, appuyez sur la touche DECK SWITCH du deck de gauche pendant plus de 3 secondes puis, sans relâcher cette touche, appuyez sur la touche LOAD B/D du mixer central.

Par défaut la fonction KILL est active

11-MIDI MAP

Touches et Réglages
Bouton Commande MIDI Commande MIDI	SHIFT +
AUTO_LOOP C#-1 D#3 0x83
AUTO_LOOP (bouton) C#-1 G1 0x1F
FX_ON1 D-1 E3 0x34
FX_ON2 D#-1 F3 0x35
PITCH_FADER --- ---
IN	E-1	F#3	0x36
OUT	F-1 G3 0x37
LOOP ACTIVE F#-1	G#3	0x38
DELETE G-1 A3	0x39
HOT_CUE1	G#-1 A#3 0x3A
HOT_CUE2	A-1 B3 0x3B
HOT_CUE3	A#-1	C4	0x3C
HOT_CUE4	B-1 C#4	0x3D
SAMPLE1	C0 D4 0x3E
SAMPLE2	C#0	D#4 0x3F
SAMPLE3	D0	E4 0x40
SAMPLE4	D#0	F4 0x41
KEY_LOCK	E0 F#4	0x42
DECK	F0	G4 0x43
SYNC	F#0 G#4	0x44
PITCH_BEND- G0 A4	0x45
PITCH_BEND+ G#0	A#4	0x46
SCRATCH	A0 B4	0x47
JOG_WHEEL TOUCH	D2	E6	0x58
JOG WHEEL	D-1 G#1 0x20
CUEPlay	A#0	C5	0x48
CUE	B0	C#5	0x49
PLAY	C1 D5 0x4A
GAIN	D#-1	A1	0x21
HIGH_KILL	C#-1 D#5	0x4B
HIGH (bouton) E-1 A#1	0x22
MID_KILL	D1	E5 0x4C
MID (bouton)	F1	B1	0x23
LOW_KILL	D#1	F5	0x4D
LOW (bouton)	F#-1 C2	0x24
CH_CUE E1	F#5	0x4E
CHANNEL FADER	G-1 C#2 0x25
LOAD_AC	A#1	C6	0x54
LOAD_BD	B1	C#6	0x55

FX1(2) SELECT F1	G5 0x4F
FX1(2) SELECT (bouton)	G#-1 D2	0x26
FX1(2) ON	F#1 G#5	0x50
FX1(2) EFX1	G1	A5 0x51
FX1(2) EFX1 (bouton)	A-1	D#2 0x27
FX1(2) EFX2	G#1	A#5	0x52
FX1(2) EFX2 (bouton)	A#-1 E2 0x28
FX1(2) EFX3	A1	B5	0x53
FX1(2) EFX3 (bouton)	B-1 F2 0x29

MIDI MAP (suite)

Partie centrale

Partie centrale
Bouton Commande MIDI Commande MIDI		SHIFT +
SHIFT A2 --- ---
BOOTH C#0 G2 0x2B
BROWSER D#2 B3 0x59
BROWSER (bouton) D0 G#2 0x2C
VIDEO E2	F#6	0x5A
VIDEO (bouton)	D#4 A2	0x2D
AUDIO CROSS FADER	E0	A#2	0x2E
VIDEO CROSS FADER	F0 B2	0x2F
VIDEO XF	C2	D6	0x56
XF LINK	C#2 D#6	0x57
CF CURVE	C0	C3	0x30
CUE MIXING	C#0 C#3	0x31
CUE_LEVEL	D0	D3 0x32

LEDs

Decks A et B
LED's	CC Note
FX_ON1	D-1
FX_ON2	D#-1
IN	E-1
OUT	F-1
LOOP ACTIVE	F#-1
DELETE	G-1
HOT_CUE1	G#-1
HOT_CUE2	A-1
HOT_CUE3	A#-1
HOT_CUE4	B-1
SAMPLE1 C0
SAMPLE2	C#0
SAMPLE3 D0
SAMPLE4	D#0
KEY_LOCK	E0
SYNC	F#0
PITCH_BEND-	G0
PITCH_BEND+	G#0
SCRATCH	A0
CUEPlay	A#0
CUE	B0
PLAY	C1
HIGH_KILL	C#1
MID_KILL D1
KEY_ON	D2
LOW_KILL	D#1
FILTER_ON	D#2
CH_CUE	E1

CH_METER1	D-1
CH_METER2	D-1
CH_METER3	D-1
CH_METER4	D-1
CH_METER5	D-1
CH_METER6	D-1
CH_METER7	D-1
CH_METER8	D-1
CH_METER9	D-1
CH_METERA	D-1

FX1(2)_ON	F#1
FX1(2)_EFX1	G1
FX1(2)_EFX2	G#1
FX1(2)_EFX3	A1
LOAD_AC	A#1
LOAD_BD	B

Partie centrale
LED's	CC Note
TX	A#2
FX	B2
VIDEO_XF_C2
XF_link	C#2

MASTER_METER_L1	D#-1
MASTER_METER_L2	D#-1
MASTER_METER_L3	D#-1
MASTER_METER_L4	D#-1
MASTER_METER_L5	D#-1
MASTER_METER_L6	D#-1
MASTER_METER_L7	D#-1
MASTER_METER_L8	D#-1
MASTER_METER_L9	D#-1
MASTER_METER_LA	D#-1

MASTER_METER_R1	E1
MASTER_METER_R2	E1
MASTER_METER_R3	E1
MASTER_METER_R4	E1
MASTER_METER_R5	E1
MASTER_METER_R6	E1
MASTER_METER_R7	E1
MASTER_METER_R8	E1
MASTER_METER_R9	E1
MASTER_METER_RA	E1

12 - Caracteristiques détaillées

1 - Généralités

Alimentation	DC 6V-2A / USB 5V, 500mA
Dimensions	410 x 297 x 65 mm
Poids	2,9 Kg
2 - Impédances d'entrée et de sortie et sensibilités (Egaliseur plat, Gain au max., Charge : 100 KOhms)
2-1 Impédances d'entrée et tensions de référence
Line	47 KOhms / 0dBV
Phono	47 KOhms / -50dBV
Mic	10 KOhms / -54dBV
AUX	47 KOhms / 0dBV
2-2 Impédances de sortie
Master	300 Ohms
Master symétrique	600 Ohms
Phone (32 Ohms)	10 Ohms
3 - Réponses en fréquence (Gain au maximum, Master à 0 dB)
Line	20 - 20 KHz +/-3 dB
AUX	20 - 20 KHz +/-3 dB
Phono	20 - 20 KHz +1/-3 dB (RIAA) (MASTER OUT -14dB)
Mic	20 - 20 KHz +2/-3 dB
4 - THD + N (Gain au max., Master à 0 dB, Filtre passer bas à 20KHz, Pondération A)
Line	Inférieur à 0,05% @ 1 KHz
AUX	Inférieur à 0,05% @ 1 KHz
Phono	Inférieur à 0,15% @ 1 KHz
Mic	Inférieur à 0,15% @ 1 KHz
5 - Niveaux maximum d'entrée (1KHz, THD=1%, Gain au max., Pondération A)
Line	Supérieur à +6dBV
AUX	Supérieur à +6dBV
Phono	Supérieur à -30dBV
Mic	Supérieur à -35dBV
6 - Niveaux maximum de sortie (1KHz, THD=1%, Gain au max., Pondération A)
Master Supérieur à +6dBV (2V)
7 - Rapport signal sur bruit (Gain au max., Filtre passer bas à 20KHz, Master à 0 dB, Pondération A)
Line	Supérieur à 80dB
AUX	Supérieur à 80dB
Phono	Supérieur à 80dB
Mic	Supérieur à 75dB
8 - Séparation des canaux (Gain au max., Filtre passer bas à 20KHz, Master à 0 dB, Pondération A)
Line, AUX, Phono Supérieur à 70dB
9 - Balance des canaux Autour des 2 dB
